Működési leírás Kiértékelő elektronika áramlásérzékelőkhöz VS3000
|
|
- Gabi Tóth
- 8 évvel ezelőtt
- Látták:
Átírás

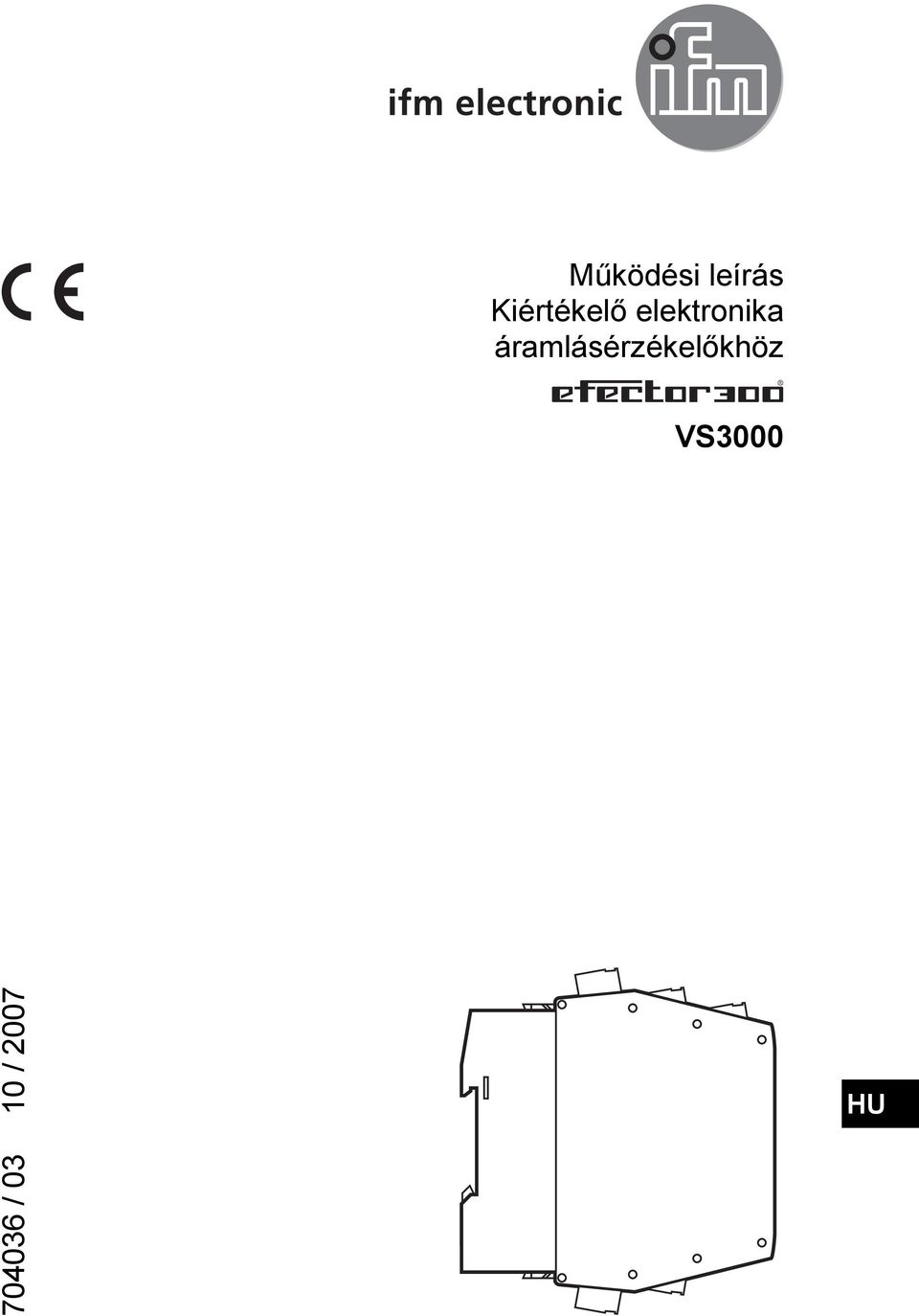

1 Működési leírás Kiértékelő elektronika áramlásérzékelőkhöz VS / / 2007 HU
2 Tartalomjegyzék 1 Biztonsági tudnivalók Rendeltetésszerű használat... 3 Összeszerelés... Elektromos csatlakoztatás... Beállítás Üzemeltetés Karbantartás, javítás, ártalmatlanítás Műszaki adatok Méretrajz Az üzemeltetési utasítás... az összes VS3000 típusú, tartósínházas készüléktípusra érvényes. Az egyes készülékek csak a tápfeszültség fajtájában különböznek egymástól. A tápfeszültségadatok a készülék típustábláján találhatók. A készülékek kétféle tápfeszültséggel működhetnek: 2 VDC és 8 26 VAC.... a készülékhez tartozik. Ismerteti a termék helyes használatát. Használat előtt olvassa el az utasítást, hogy megismerje a készülék működési feltételeit, telepítésének módját és működését. Tartsa be a biztonsági tudnivalókat. Az üzemeltetési utasítás az EMV-irányelvek és a kisfeszültségű irányelv tekintetében a szakemberekhez szól. 2

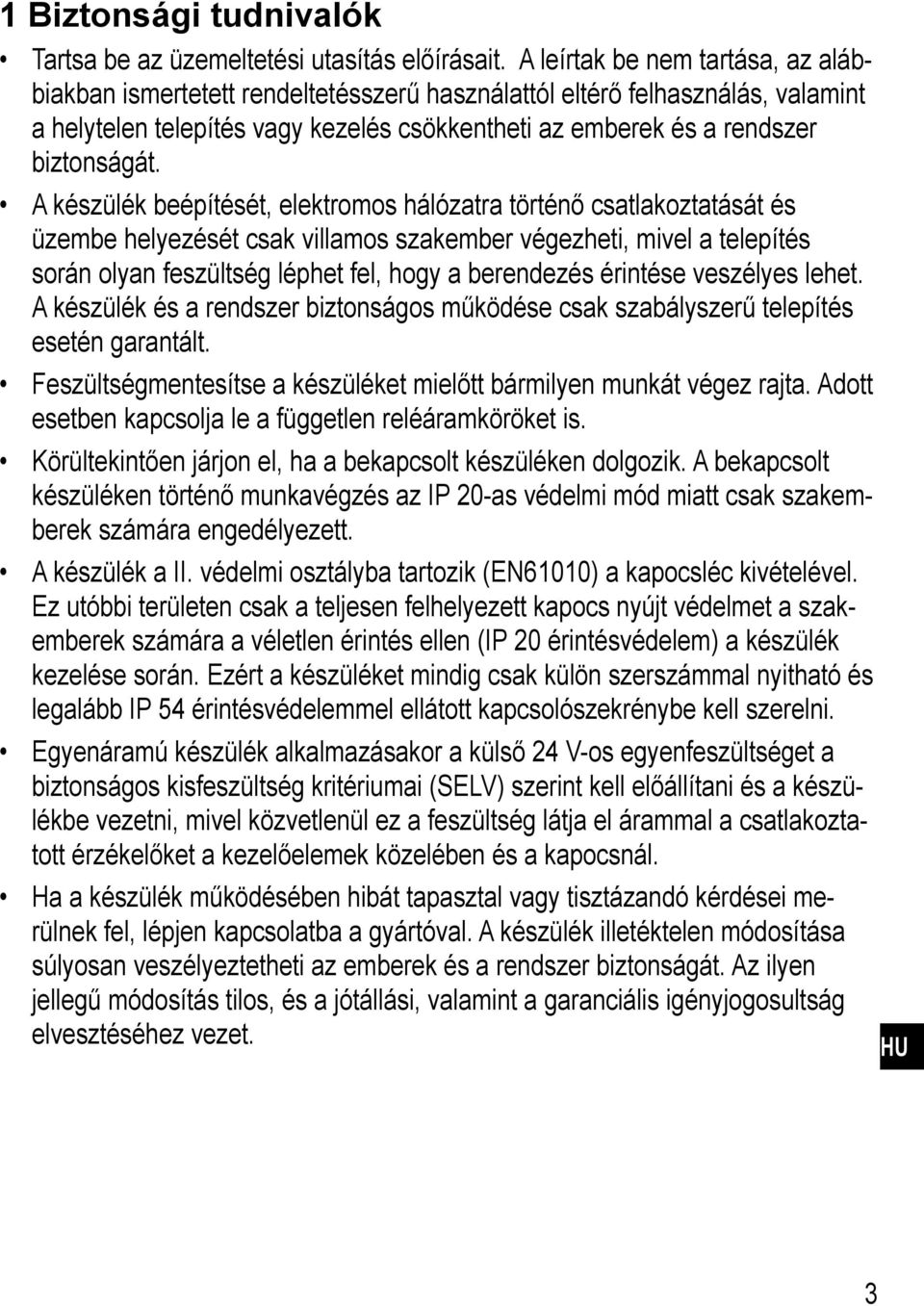

3 1 Biztonsági tudnivalók Tartsa be az üzemeltetési utasítás előírásait. A leírtak be nem tartása, az alábbiakban ismertetett rendeltetésszerű használattól eltérő felhasználás, valamint a helytelen telepítés vagy kezelés csökkentheti az emberek és a rendszer biztonságát. A készülék beépítését, elektromos hálózatra történő csatlakoztatását és üzembe helyezését csak villamos szakember végezheti, mivel a telepítés során olyan feszültség léphet fel, hogy a berendezés érintése veszélyes lehet. A készülék és a rendszer biztonságos működése csak szabályszerű telepítés esetén garantált. Feszültségmentesítse a készüléket mielőtt bármilyen munkát végez rajta. Adott esetben kapcsolja le a független reléáramköröket is. Körültekintően járjon el, ha a bekapcsolt készüléken dolgozik. A bekapcsolt készüléken történő munkavégzés az IP 20-as védelmi mód miatt csak szakemberek számára engedélyezett. A készülék a II. védelmi osztályba tartozik (EN61010) a kapocsléc kivételével. Ez utóbbi területen csak a teljesen felhelyezett kapocs nyújt védelmet a szakemberek számára a véletlen érintés ellen (IP 20 érintésvédelem) a készülék kezelése során. Ezért a készüléket mindig csak külön szerszámmal nyitható és legalább IP érintésvédelemmel ellátott kapcsolószekrénybe kell szerelni. Egyenáramú készülék alkalmazásakor a külső 2 V-os egyenfeszültséget a biztonságos kisfeszültség kritériumai (SELV) szerint kell előállítani és a készülékbe vezetni, mivel közvetlenül ez a feszültség látja el árammal a csatlakoztatott érzékelőket a kezelőelemek közelében és a kapocsnál. Ha a készülék működésében hibát tapasztal vagy tisztázandó kérdései merülnek fel, lépjen kapcsolatba a gyártóval. A készülék illetéktelen módosítása súlyosan veszélyeztetheti az emberek és a rendszer biztonságát. Az ilyen jellegű módosítás tilos, és a jótállási, valamint a garanciális igényjogosultság elvesztéséhez vezet. HU 3
4 2 Rendeltetésszerű használat A VS3000 kiértékelő elektronikát az SFxxxx típusú áramlásérzékelők csatlakoztatására tervezték. A készülék értékeli a szenzorok jeleit és jelzi, hogy a rendszer elérte-e az előre beállított áramlási értéket: Az áramlás meghaladja az előre beállított értéket / a kimeneti relé behúz. Az áramlás nem éri el az előre beállított értéket / a kimeneti relé kiold. A készüléken beállítható, hogy folyadék- vagy gázáramlás-ellenőrzést végezzen. Az érzékelővezeték felügyelete: vezetékszakadás vagy rövidzárlat esetén a felügyeleti relé kiold, a piros LED (WIRE BREAK/) világít. Hőmérséklet-felügyelet: a beállított hőmérséklet túllépésekor a relé behúz, a piros LED (TEMP/) világít. A készülék használata a személyvédelemmel összefüggő biztonsági feladatok ellátásában nem engedélyezett. 3 Összeszerelés A készüléket legalább IP érintésvédelemmel ellátott kapcsolószekrénybe építse be. Így biztosítható a veszélyes mértékű feszültség alatti részegységek véletlen érintése és a légköri hatások elleni védelem. A kapcsolószekrényt a helyi és az országos szintű előírásoknak megfelelően kell felszerelni. A készüléket szerelje tartósínre és állítva helyezze el úgy, hogy elegendő hely maradjon a szekrény alja vagy teteje és a készülék között (a légáramlás biztosítása és a túlmelegedés elkerülése érdekében). A szereléskor vagy a huzalozáskor ne kerüljön vezetőképes vagy hasonló szennyeződés a szekrénybe. 3.1 Az érzékelők összeszerelése: Tartsa be az érzékelő összeszerelési útmutatójában szereplő előírásokat.
5 Elektromos csatlakoztatás A készüléket csak villamos szakember szerelheti fel. Be kell tartani az elektrotechnikai berendezések létesítésére vonatkozó hazai és nemzetközi előírásokat. Ne érintse meg a veszélyes mértékű feszültség alatt álló részegységeket. A huzalozási munkák megkezdése előtt feszültségmentesítse a rendszert! Külön ügyeljen a relé egyéb áramköreire. A rendszer működését befolyásoló zavaró feszültség kialakulását az érzékelőkábel és az áramellátó kábel külön-külön történő fektetésével akadályozhatja meg. Az érzékelőkábel maximális hossza: 100 m. Csatlakoztatás Combicon csatlakozóval (előszerelt). A Combicon csatlakozók is a rendszer külön tartozékai: dugó cage clamp csatlakozókkal (rend. sz.: E0171), dugó csavarszorítókkal (rend. sz.: E0173)..1 Kapocskiosztás: FLOW LOW VOLTAGE WIRE BREAK- TEMP- SWITCH POINT- FLOW TEMP : L (AC) / L+ (DC) 2 : N (AC) / L- (DC) WH BU BN BK GY 1: áramlásellenőrzés 2: vezeték ellenőrzés 3: hőmérséklet ellenőrzés : készenléti késleltetési idő : választható: folyékony / gázhalmazállapotú Az SFxxxx típusú áramlásérzékelők érszínei: BN = barna, BU = kék, BK = fekete, WH = fehér, GY = szürke HU
6 .2 Feszültségellátás (Power) 1. kapocs: L (AC-készülék) / L+ (DC-készülék), 2. kapocs: N (AC-készülék) / L+ (DC-készülék). DC-készülékek tápegységét külső biztosítékkal kell védeni (max. 2 A). A DC-tápegység kapcsai közvetlen összeköttetésben vannak az érzékelő tápegységének kapcsaival. Ezért DC-tápegység esetében be kell tartani a SELV-kritériumokat (kisfeszültség-védelem, az áramkör más áramkörökről történő galvanikus leválasztása, földelés nincs). Ha a DC-áramkört földelni kell (pl. az adott országban érvényes előírások miatt), akkor a PELV-kritériumoknak kell megfelelni (kisfeszültség-védelem, az áramkör más áramkörökről történő galvanikus leválasztása). A készüléket galvanikusan leválasztott áramforrásról kell táplálni, és túláramvédelmi eszközzel kell ellátni. Az UL08 szerinti "limited voltage" előírásokat be kell tartani. AC-áramellátású készülékeknél elegendő az érzékelő áramellátására a SELVkritériumok szerint saját áramforrással előállított kisfeszültség..3 Az érzékelők csatlakoztatása Az érzékelők csatlakoztatásánál is tartsa be a SELV-kritériumokat, hogy az érzékelőnél ne keletkezzen érintésvédelmi szempontból veszélyes mértékű feszültség, vagy az ilyen feszültség ne juthasson be a készülékbe!. Relékimenetek A különböző kimeneti áramkörök (.,., 6. kapocs és a 7., 8., 9., illetve a 10., 11., 12. kapocs) közötti feszültség nem haladhatja meg az engedélyezett maximális 300 V AC érétket. Helyezzen be az IEC Sheet 1 szerinti miniatűr biztosítékot ( A gyorskioldó). 6
7 Beállítás FLOW LOW VOLTAGE WIRE BREAK- TEMP- SWITCH POINT- FLOW TEMP LED-sor (11 LED) - piros LED világít: az áramlási érték a kapcsolási pont alatt van 1 - sárga LED világít: relé behúzva, az áramlási érték elérte a kapcsolási pontot - zöld LED világít: az áramlási érték a kapcsolási pont felett van 2 Potenciométer (kapcsolási pont, áramlás) 3 Potenciométer (kapcsolási pont, hőmérséklet) Piros LED (TEMP/): akkor világít, amikor a közeg hőmérséklete túllépi a beállított értéket Piros LED (WIRE BREAK/): az érzékelővezetékek elszakadásakor vagy rövidzárlatakor világít 1. Az ellenőrzött közeg kiválasztása: Gyári beállítás: folyékony anyagok ellenőrzése. Gázhalmazállapotú anyagok megfigyeléséhez: hidalja át a 23. / 2. kapcsot. 2. A készenléti késleltetési idő beállítása: Gyári beállítás: készenléti késleltetési idő = 10 másodperc. Más t1 késleltetési idő beállításához: csatlakoztasson külső ellenállást (R) a 22. és 23. kapocs közé. t1 [s] R [kω] Üzemi feszültség bekapcsolása. A készenléti késleltetési idő elteltével a készülék üzemképes (ezen idő alatt a kimeneti relé behúzott állapotban van).. Áramoltassa a közeget a rendszerben a kívánt maximális mértékben. Addig forgassa a beállító potenciométert (2), amíg az egyik zöld LED ki nem gyullad. Minél messzebb van a zölden felvillanó LED a sárga LED-től, annál biztosabb a kiegyenlítés (üzemi tartalék az áramlás vagy a hőmérséklet ingadozása esetére).. Állítsa a hőmérsékletellenőrző potenciométert (3) a kívánt határértékre. HU 7
8 6 Üzemeltetés Az összeszerelés, huzalozás és beállítás után ellenőrizze, hogy a készülék üzembiztosan működik-e. Vezetékszakadás vagy rövidzárlat esetén a Vezeték ellenőrzése relé kiold, és kigyullad a piros LED (WIRE BREAK/). A hiba elhárítása után a készülék ismét üzemképes. Az áramlásellenőrzés működésének diagramja f A B C 1 0 t1 t A = előírt áramlási érték; B = kapcsolási pont; C = kimeneti relé t1 = készenléti késleltetési idő 7 Karbantartás, javítás, ártalmatlanítás Szakszerű üzemeltetés esetén nincs szükség karbantartási és javítási intézkedésekre. A várható kapcsolási gyakoriságtól és a kapcsoláskor keletkező terheléstől függően ajánlott a reléérintkezők rendszeres ellenőrzése. A készülék javítását csak a gyártó végezheti el. Az elhasználódott készüléket környezetbarát módon, az adott országban érvényes előírások szerint ártalmatlanítsa. 8
9 8 Műszaki adatok AC Névleges feszültség [V] AC (7 63 Hz) Feszültségtolerancia [%]... - / +10 Maximális teljesítményfelvétel [VA]... DC Üzemi feszültség [V]... 2 DC Feszültségtolerancia [%]... +/-10 Áramfelvétel [ma] Relé: - Kontakt terhelhetőség... A (20 VAC / 30 VDC) Áramlásellenőrzés - Kapcsolási funkció...a relé áramláskor és a készenléti késleltetési idő alatt behúzott állapotban van - Optikai funkció kijelző...11 LED - Kapcsolási pont kiegyenlítés... Potenciométer - Tartományválasztás folyékony / gáznemű...drótáthidaló a kapocsnál Hőmérsékletellenőrzés - Kapcsolási funkció...a relé a hőmérséklet túllépésekor behúz - Kapcsolási állapot kijelző...piros LED - Hőmérséklettartomány [ C] A beállított kapcsolási pont reprodukálhatósága [ C]... ± Vezetékellenőrzés - Kapcsolási funkció... A relé vezetékszakadás vagy rövidzárlat esetén kiold - Kapcsolási állapot kijelző...piros LED - Válaszidő [s]... max. 3 Készenléti késleltetési idő [s] *) Környezeti hőmérséklet [ C] Védelmi mód... IP 20 Védelmi osztály - AC...II - DC... III A ház anyaga... PA *) beállítható (állandó ellenállás a kapocsnál) HU 9

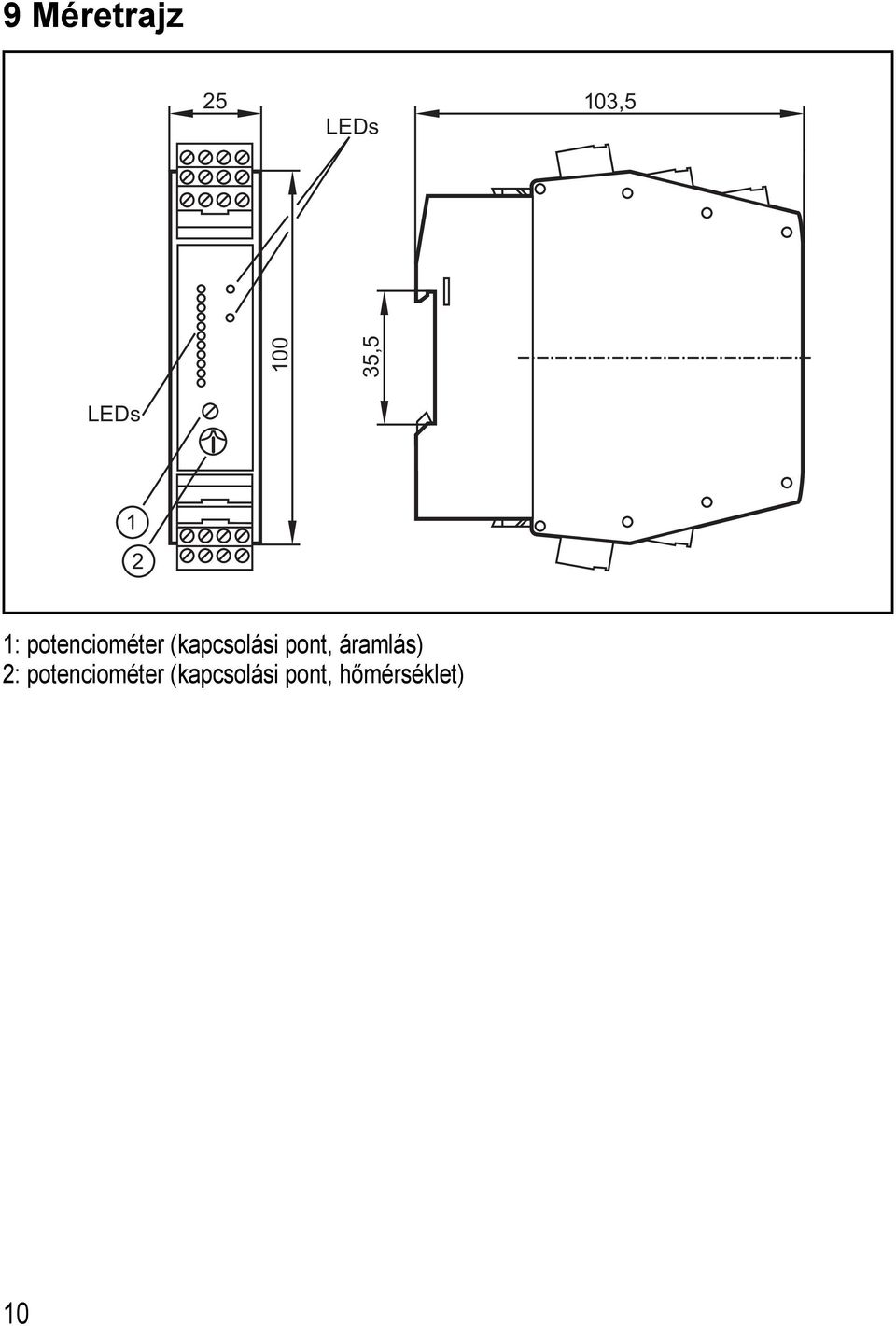

10 9 Méretrajz 2 LEDs 103, 100 3, LEDs 1 2 1: potenciométer (kapcsolási pont, áramlás) 2: potenciométer (kapcsolási pont, hőmérséklet) 10
