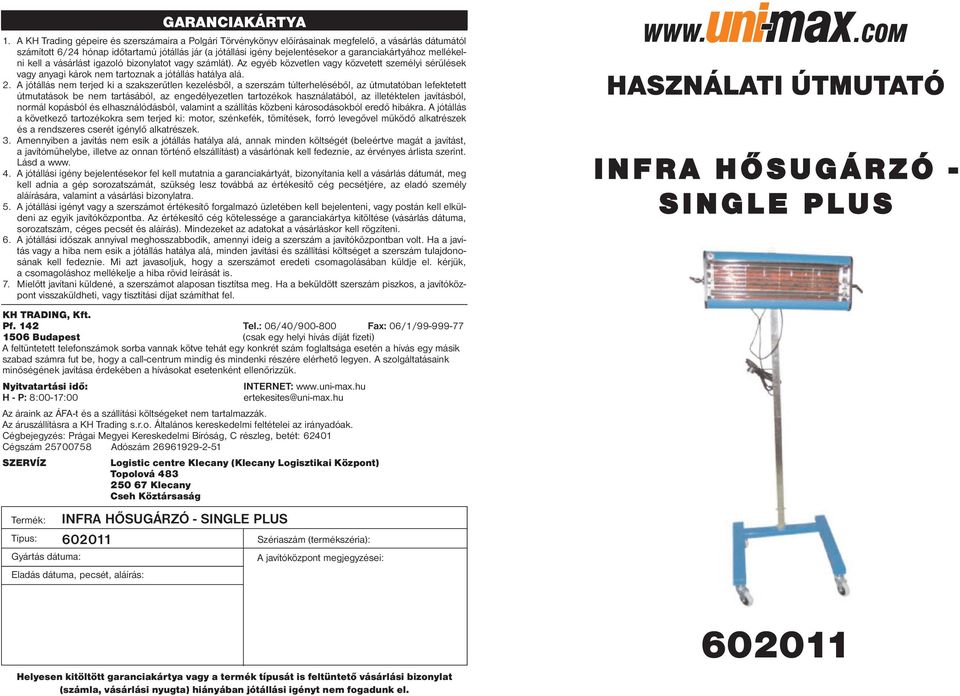

HASZNÁLATI ÚTMUTATÓ INFRA HŐSUGÁRZÓ - SINGLE PLUS. INTERNET:

Átírás

1 Termék: INFRA HŐSUGÁRZÓ - SINGLE PLUS Típus: Gyártás dátuma: Eladás dátuma, pecsét, aláírás: GARANCIAKÁRTYA??? 1. A KH Trading gépeire és szerszámaira a Polgári Törvénykönyv előírásainak megfelelő, a vásárlás dátumától számított 6/24 hónap időtartamú jótállás jár (a jótállási igény bejelentésekor a garanciakártyához mellékelni kell a vásárlást igazoló bizonylatot vagy számlát). Az egyéb közvetlen vagy közvetett személyi sérülések vagy anyagi károk nem tartoznak a jótállás hatálya alá. 2. A jótállás nem terjed ki a szakszerűtlen kezelésből, a szerszám túlterheléséből, az útmutatóban lefektetett útmutatások be nem tartásából, az engedélyezetlen tartozékok használatából, az illetéktelen javításból, normál kopásból és elhasználódásból, valamint a szállítás közbeni károsodásokból eredő hibákra. A jótállás a következő tartozékokra sem terjed ki: motor, szénkefék, tömítések, forró levegővel működő alkatrészek és a rendszeres cserét igénylő alkatrészek. 3. Amennyiben a javítás nem esik a jótállás hatálya alá, annak minden költségét (beleértve magát a javítást, a javítóműhelybe, illetve az onnan történő elszállítást) a vásárlónak kell fedeznie, az érvényes árlista szerint. Lásd a www. 4. A jótállási igény bejelentésekor fel kell mutatnia a garanciakártyát, bizonyítania kell a vásárlás dátumát, meg kell adnia a gép sorozatszámát, szükség lesz továbbá az értékesítő cég pecsétjére, az eladó személy aláírására, valamint a vásárlási bizonylatra. 5. A jótállási igényt vagy a szerszámot értékesítő forgalmazó üzletében kell bejelenteni, vagy postán kell elküldeni az egyik javítóközpontba. Az értékesítő cég kötelessége a garanciakártya kitöltése (vásárlás dátuma, sorozatszám, céges pecsét és aláírás). Mindezeket az adatokat a vásárláskor kell rögzíteni. 6. A jótállási időszak annyival meghosszabbodik, amennyi ideig a szerszám a javítóközpontban volt. Ha a javítás vagy a hiba nem esik a jótállás hatálya alá, minden javítási és szállítási költséget a szerszám tulajdonosának kell fedeznie. Mi azt javasoljuk, hogy a szerszámot eredeti csomagolásában küldje el. kérjük, a csomagoláshoz mellékelje a hiba rövid leírását is. 7. Mielőtt javítani küldené, a szerszámot alaposan tisztítsa meg. Ha a beküldött szerszám piszkos, a javítóközpont visszaküldheti, vagy tisztítási díjat számíthat fel. KH TRADING, Kft. Pf. 142 Tel.: 06/40/ Fax: 06/1/ Budapest (csak egy helyi hívás díját fizeti) A feltüntetett telefonszámok sorba vannak kötve tehát egy konkrét szám foglaltsága esetén a hívás egy másik szabad számra fut be, hogy a call-centrum mindig és mindenki részére elérhető legyen. A szolgáltatásaink minőségének javítása érdekében a hívásokat esetenként ellenőrizzük. Nyitvatartási idő: INTERNET: H - P: 8:00-17:00 ertekesites@uni-max.hu Az áraink az ÁFA-t és a szállítási költségeket nem tartalmazzák. Az áruszállításra a KH Trading s.r.o. Általános kereskedelmi feltételei az irányadóak. Cégbejegyzés: Prágai Megyei Kereskedelmi Bíróság, C részleg, betét: Cégszám Adószám SZERVÍZ Logistic centre Klecany (Klecany Logisztikai Központ) Topolová Klecany Cseh Köztársaság Szériaszám (termékszéria): A javítóközpont megjegyzései: HASZNÁLATI ÚTMUTATÓ I N F R A H Ő S U G Á R Z Ó - S I N G L E P L U S Helyesen kitöltött garanciakártya vagy a termék típusát is feltüntető vásárlási bizonylat (számla, vásárlási nyugta) hiányában jótállási igényt nem fogadunk el

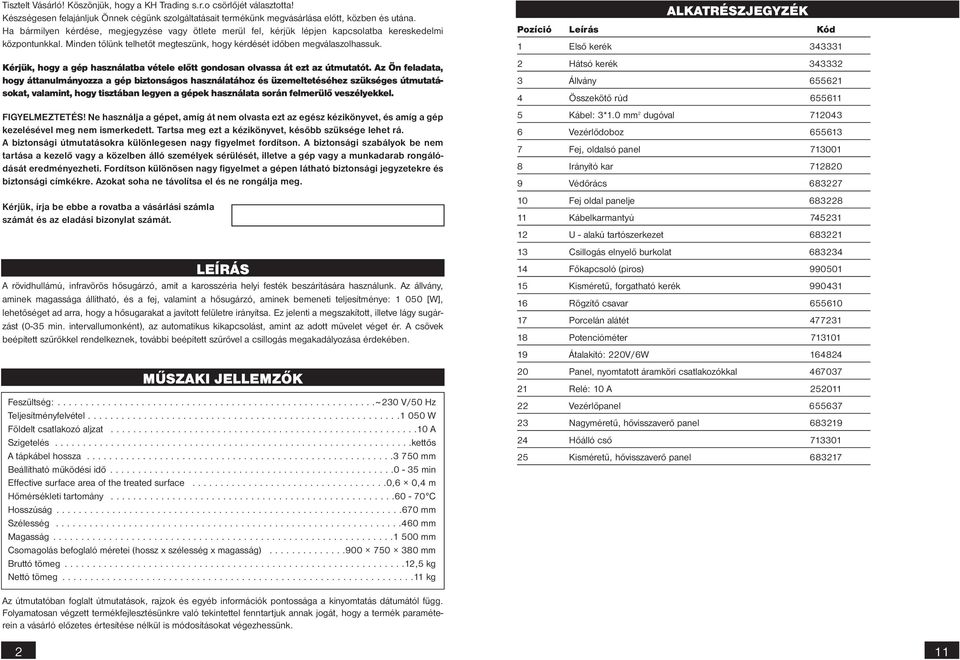

2 Tisztelt Vásárló! Köszönjük, hogy a KH Trading s.r.o csörlőjét választotta! Készségesen felajánljuk Önnek cégünk szolgáltatásait termékünk megvásárlása előtt, közben és utána. Ha bármilyen kérdése, megjegyzése vagy ötlete merül fel, kérjük lépjen kapcsolatba kereskedelmi központunkkal. Minden tőlünk telhetőt megteszünk, hogy kérdését időben megválaszolhassuk. Kérjük, hogy a gép használatba vétele előtt gondosan olvassa át ezt az útmutatót. Az Ön feladata, hogy áttanulmányozza a gép biztonságos használatához és üzemeltetéséhez szükséges útmutatásokat, valamint, hogy tisztában legyen a gépek használata során felmerülő veszélyekkel. FIGYELMEZTETÉS! Ne használja a gépet, amíg át nem olvasta ezt az egész kézikönyvet, és amíg a gép kezelésével meg nem ismerkedett. Tartsa meg ezt a kézikönyvet, később szüksége lehet rá. A biztonsági útmutatásokra különlegesen nagy figyelmet fordítson. A biztonsági szabályok be nem tartása a kezelő vagy a közelben álló személyek sérülését, illetve a gép vagy a munkadarab rongálódását eredményezheti. Fordítson különösen nagy figyelmet a gépen látható biztonsági jegyzetekre és biztonsági címkékre. Azokat soha ne távolítsa el és ne rongálja meg. Kérjük, írja be ebbe a rovatba a vásárlási számla számát és az eladási bizonylat számát. LEÍRÁS A rövidhullámú, infravörös hősugárzó, amit a karosszéria helyi festék beszárítására használunk. Az állvány, aminek magassága állítható, és a fej, valamint a hősugárzó, aminek bemeneti teljesítménye: [W], lehetőséget ad arra, hogy a hősugarakat a javított felületre irányítsa. Ez jelenti a megszakított, illetve lágy sugárzást (0-35 min. intervallumonként), az automatikus kikapcsolást, amint az adott művelet véget ér. A csövek beépített szűrőkkel rendelkeznek, további beépített szűrővel a csillogás megakadályozása érdekében. MŰSZAKI JELLEMZŐK Feszültség: ~ 230 V/50 Hz Teljesítményfelvétel W Földelt csatlakozó aljzat A Szigetelés kettős A tápkábel hossza mm Beállítható működési idő min Effective surface area of the treated surface ,6 0,4 m Hőmérsékleti tartomány C Hosszúság mm Szélesség mm Magasság mm Csomagolás befoglaló méretei (hossz x szélesség x magasság) mm Bruttó tömeg ,5 kg Nettó tömeg kg ALKATRÉSZJEGYZÉK Pozíció Leírás Kód 1 Első kerék Hátsó kerék Állvány Összekötő rúd Kábel: 3*1.0 mm 2 dugóval Vezérlődoboz Fej, oldalsó panel Irányító kar Védőrács Fej oldal panelje Kábelkarmantyú U - alakú tartószerkezet Csillogás elnyelő burkolat Főkapcsoló (piros) Kisméretű, forgatható kerék Rögzítő csavar Porcelán alátét Potencióméter Átalakító: 220V/6W Panel, nyomtatott áramköri csatlakozókkal Relé: 10 A Vezérlőpanel Nagyméretű, hővisszaverő panel Hőálló cső Kisméretű, hővisszaverő panel Az útmutatóban foglalt útmutatások, rajzok és egyéb információk pontossága a kinyomtatás dátumától függ. Folyamatosan végzett termékfejlesztésünkre való tekintettel fenntartjuk annak jogát, hogy a termék paraméterein a vásárló előzetes értesítése nélkül is módosításokat végezhessünk. 2 11

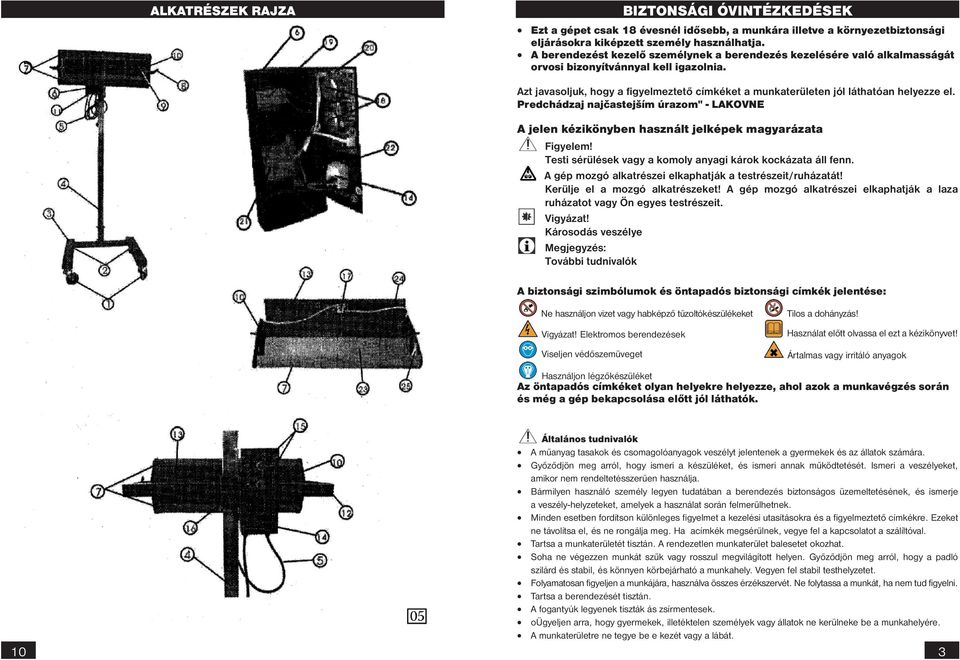

3 ALKATRÉSZEK RAJZA BIZTONSÁGI ÓVINTÉZKEDÉSEK Ezt a gépet csak 18 évesnél idősebb, a munkára illetve a környezetbiztonsági eljárásokra kiképzett személy használhatja. A berendezést kezelő személynek a berendezés kezelésére való alkalmasságát orvosi bizonyítvánnyal kell igazolnia. Azt javasoljuk, hogy a figyelmeztető címkéket a munkaterületen jól láthatóan helyezze el. Predchádzaj najčastejším úrazom" - LAKOVNE A jelen kézikönyben használt jelképek magyarázata Figyelem! Testi sérülések vagy a komoly anyagi károk kockázata áll fenn. A gép mozgó alkatrészei elkaphatják a testrészeit/ruházatát! Kerülje el a mozgó alkatrészeket! A gép mozgó alkatrészei elkaphatják a laza ruházatot vagy Ön egyes testrészeit. Vigyázat! Károsodás veszélye Megjegyzés: További tudnivalók A biztonsági szimbólumok és öntapadós biztonsági címkék jelentése: Ne használjon vizet vagy habképző tűzoltókészülékeket Vigyázat! Elektromos berendezések Viseljen védőszemüveget Tilos a dohányzás! Használat előtt olvassa el ezt a kézikönyvet! Ártalmas vagy irritáló anyagok Használjon légzőkészüléket Az öntapadós címkéket olyan helyekre helyezze, ahol azok a munkavégzés során és még a gép bekapcsolása előtt jól láthatók. 10 Általános tudnivalók A műanyag tasakok és csomagolóanyagok veszélyt jelentenek a gyermekek és az állatok számára. Győződjön meg arról, hogy ismeri a készüléket, és ismeri annak működtetését. Ismeri a veszélyeket, amikor nem rendeltetésszerűen használja. Bármilyen használó személy legyen tudatában a berendezés biztonságos üzemeltetésének, és ismerje a veszély-helyzeteket, amelyek a használat során felmerülhetnek. Minden esetben fordítson különleges figyelmet a kezelési utasításokra és a figyelmeztető címkékre. Ezeket ne távolítsa el, és ne rongálja meg. Ha acímkék megsérülnek, vegye fel a kapcsolatot a szálíltóval. Tartsa a munkaterületét tisztán. A rendezetlen munkaterület balesetet okozhat. Soha ne végezzen munkát szűk vagy rosszul megvilágított helyen. Győződjön meg arról, hogy a padló szilárd és stabil, és könnyen körbejárható a munkahely. Vegyen fel stabil testhelyzetet. Folyamatosan figyeljen a munkájára, használva összes érzékszervét. Ne folytassa a munkát, ha nem tud figyelni. Tartsa a berendezését tisztán. A fogantyúk legyenek tiszták ás zsírmentesek. oügyeljen arra, hogy gyermekek, illetéktelen személyek vagy állatok ne kerülneke be a munkahelyére. A munkaterületre ne tegye be e kezét vagy a lábát. 3

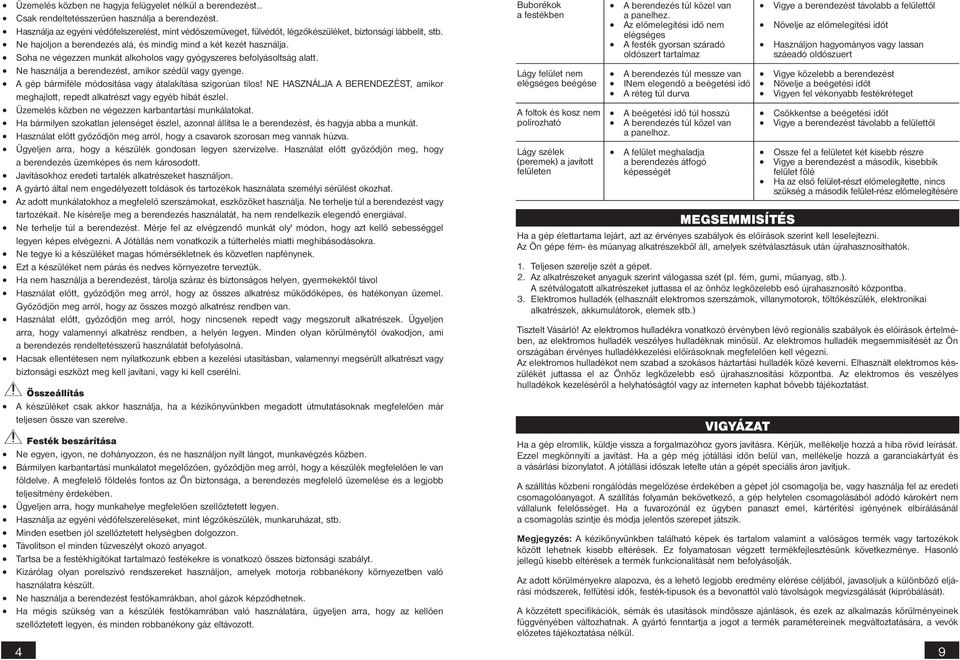

4 Üzemelés közben ne hagyja felügyelet nélkül a berendezést.. Csak rendeltetésszerűen használja a berendezést. Használja az egyéni védőfelszerelést, mint védőszemüveget, fülvédőt, légzőkészüléket, biztonsági lábbelit, stb. Ne hajoljon a berendezés alá, és mindig mind a két kezét használja. Soha ne végezzen munkát alkoholos vagy gyógyszeres befolyásoltság alatt. Ne használja a berendezést, amikor szédül vagy gyenge. A gép bármiféle módosítása vagy átalakítása szigorúan tilos! NE HASZNÁLJA A BERENDEZÉST, amikor meghajlott, repedt alkatrészt vagy egyéb hibát észlel. Üzemelés közben ne végezzen karbantartási munkálatokat. Ha bármilyen szokatlan jelenséget észlel, azonnal állítsa le a berendezést, és hagyja abba a munkát. Használat előtt győződjön meg arról, hogy a csavarok szorosan meg vannak húzva. Ügyeljen arra, hogy a készülék gondosan legyen szervizelve. Használat előtt győződjön meg, hogy a berendezés üzemképes és nem károsodott. Javításokhoz eredeti tartalék alkatrészeket használjon. A gyártó által nem engedélyezett toldások és tartozékok használata személyi sérülést okozhat. Az adott munkálatokhoz a megfelelő szerszámokat, eszközöket használja. Ne terhelje túl a berendezést vagy tartozékait. Ne kísérelje meg a berendezés használatát, ha nem rendelkezik elegendő energiával. Ne terhelje túl a berendezést. Mérje fel az elvégzendő munkát oly' módon, hogy azt kellő sebességgel legyen képes elvégezni. A Jótállás nem vonatkozik a túlterhelés miatti meghibásodásokra. Ne tegye ki a készüléket magas hőmérsékletnek és közvetlen napfénynek. Ezt a készüléket nem párás és nedves környezetre terveztük. Ha nem használja a berendezést, tárolja száraz és biztonságos helyen, gyermekektől távol Használat előtt, győződjön meg arról, hogy az összes alkatrész működőképes, és hatékonyan üzemel. Győződjön meg arról, hogy az összes mozgó alkatrész rendben van. Használat előtt, győződjön meg arról, hogy nincsenek repedt vagy megszorult alkatrészek. Ügyeljen arra, hogy valamennyi alkatrész rendben, a helyén legyen. Minden olyan körülménytől óvakodjon, ami a berendezés rendeltetésszerű használatát befolyásolná. Hacsak ellentétesen nem nyilatkozunk ebben a kezelési utasításban, valamennyi megsérült alkatrészt vagy biztonsági eszközt meg kell javítani, vagy ki kell cserélni. Összeállítás A készüléket csak akkor használja, ha a kézikönyvünkben megadott útmutatásoknak megfelelően már teljesen össze van szerelve. Festék beszárítása Ne egyen, igyon, ne dohányozzon, és ne használjon nyílt lángot, munkavégzés közben. Bármilyen karbantartási munkálatot megelőzően, győződjön meg arról, hogy a készülék megfelelően le van földelve. A megfelelő földelés fontos az Ön biztonsága, a berendezés megfelelő üzemelése és a legjobb teljesítmény érdekében. Ügyeljen arra, hogy munkahelye megfelelően szellőztetett legyen. Használja az egyéni védőfelszereléseket, mint légzőkészülék, munkaruházat, stb. Minden esetben jól szellőztetett helységben dolgozzon. Távolítson el minden tűzveszélyt okozó anyagot. Tartsa be a festékhígítókat tartalmazó festékekre is vonatkozó összes biztonsági szabályt. Kizárólag olyan porelszívó rendszereket használjon, amelyek motorja robbanékony környezetben való használatra készült. Ne használja a berendezést festőkamrákban, ahol gázok képződhetnek. Ha mégis szükség van a készülék festőkamrában való használatára, ügyeljen arra, hogy az kellően szellőztetett legyen, és minden robbanékony gáz eltávozott. 4 Buborékok a festékben Lágy felület nem elégséges beégése A foltok és kosz nem polírozható Lágy szélek (peremek) a javított felületen A berendezés túl közel van a panelhez. Az előmelegítési idő nem elégséges A festék gyorsan száradó oldószert tartalmaz A berendezés túl messze van INem elegendő a beégetési idő A réteg túl durva A beégetési idő túl hosszú A berendezés túl közel van a panelhoz. A felület meghaladja a berendezés átfogó képességét MEGSEMMISÍTÉS Ha a gép élettartama lejárt, azt az érvényes szabályok és előírások szerint kell leselejtezni. Az Ön gépe fém- és műanyag alkatrészekből áll, amelyek szétválasztásuk után újrahasznosíthatók. 1. Teljesen szerelje szét a gépet. 2. Az alkatrészeket anyaguk szerint válogassa szét (pl. fém, gumi, műanyag, stb.). A szétválogatott alkatrészeket juttassa el az önhöz legközelebb eső újrahasznosító központba. 3. Elektromos hulladék (elhasznált elektromos szerszámok, villanymotorok, töltőkészülék, elektronikai alkatrészek, akkumulátorok, elemek stb.) Tisztelt Vásárló! Az elektromos hulladékra vonatkozó érvényben lévő regionális szabályok és előírások értelmében, az elektromos hulladék veszélyes hulladéknak minősül. Az elektromos hulladék megsemmisítését az Ön országában érvényes hulladékkezelési előírásoknak megfelelően kell végezni. Az elektromos hulladékot nem szabad a szokásos háztartási hulladék közé keverni. Elhasznált elektromos készülékét juttassa el az Önhöz legközelebb eső újrahasznosítási központba. Az elektromos és veszélyes hulladékok kezeléséről a helyhatóságtól vagy az interneten kaphat bővebb tájékoztatást. VIGYÁZAT Vigye a berendezést távolabb a felülettől Növelje az előmelegítési időt Használjon hagyományos vagy lassan száeadó oldószuert Vigye közelebb a berendezést Növelje a beégetési időt Vigyen fel vékonyabb festékréteget Csökkentse a beégetési időt Vigye a berendezést távolabb a felülettől Ossze fel a felületet két kisebb részre Vigye a berendezést a második, kisebbik felület fölé Ha az első felület-részt előmelegítette, nincs szükség a második felület-rész előmelegítésére Ha a gép elromlik, küldje vissza a forgalmazóhoz gyors javításra. Kérjük, mellékelje hozzá a hiba rövid leírását. Ezzel megkönnyíti a javítást. Ha a gép még jótállási időn belül van, mellékelje hozzá a garanciakártyát és a vásárlási bizonylatot. A jótállási időszak letelte után a gépét speciális áron javítjuk. A szállítás közbeni rongálódás megelőzése érdekében a gépet jól csomagolja be, vagy használja fel az eredeti csomagolóanyagot. A szállítás folyamán bekövetkező, a gép helytelen csomagolásából adódó károkért nem vállalunk felelősséget. Ha a fuvarozónál ez ügyben panaszt emel, kártérítési igényének elbírálásánál a csomagolás szintje és módja jelentős szerepet játszik. Megjegyzés: A kézikönyvünkben található képek és tartalom valamint a valóságos termék vagy tartozékok között lehetnek kisebb eltérések. Ez folyamatosan végzett termékfejlesztésünk következménye. Hasonló jellegű kisebb eltérések a termék funkcionalitását nem befolyásolják. Az adott körülményekre alapozva, és a lehető legjobb eredmény elérése céljából, javasoljuk a különböző eljárási módszerek, felfűtési idők, festék-típusok és a bevonattól való távolságok megvizsgálását (kipróbálását). A közzétett specifikációk, sémák és utasítások mindössze ajánlások, és ezek az alkalmazás körülményeinek függvényében változhatnak. A gyártó fenntartja a jogot a termék paramétereinek megváltoztatására, a vevők előzetes tájékoztatása nélkül. 9

5 KARBANTARTÁS Tartsa a berendezést tisztán. A szerszámokról származó szennyeződés bekerülhet a belső szerkezetekbe, és a berendezés károsodását okozhatja. Ne használjon agresszív tisztítószerket vagy festék oldószereket a szerszámok megtisztításához. A műanyag alkatrészeket szappanos vízben megnedvesített ronggyal tisztítsa. A fémes felületeket paraffin olajjal tisztítsa, és kenje meg. Ha nem használja a berendezést, zsírozza le, és száraz helyen tárolja, ahol nem éri korróziós hatás. Javítási és karbantartási munkálatokat csak akkor végezzen, amikor a betáp kábelt a hálózati csatlakozóból kihúzta. Valamennyi karbantartási munkát szakképzett technikus végezze el. Kizárólag eredeti tartalék alkatrészeket használjon. Hősugárzó csövek cseréjére vonatkozó utasítások (lásd a 04 kép ismertetését): 0. Csatlakoztassa le a berendezést a hálózatról (húzza ki a dugót a fali aljzatból). 1. Vegye le a (védő) rácsot. 2. Vegye le a fej oldalburkolatát. 3. Húzza ki a csillogás elnyelő burkolatot a fej hátsó feléből. 4. Csatlakoztassa le a hősugárzó cső csatlakozóit, és húzza ki a csövet. 5. Távolítsa el a csövet, és helyezzen be egy újat. Csatlakoztassa a csatlakozókat ugyanilyen módon. 6. Helyezze vissza a védőrácsot, a csillogás elnyelő burkolatot, és a fej oldalsó elemeit. 7. Tisztítsa meg a hősugárzó tányérját, az oldalfalakat és a csövet, megfelelő tisztítószer használatával (például: metil alkohollal). Emitter szétkapcsolása Probléma/hiba HIBAKERESÉS/-ELHÁRÍTÁS Lehetséges ok Lehetséges megoldás Óvja a berendezést az ütésektől és az eséstől. Idegen vagy kemény tárgyak nem kerülhetnek a berendezés belsejébe. Ha egyenetlen felületen dolgozik, óvatosan kezeljea berendezést. A berendezés fellökésének veszélye. Tisztítsa meg a fényvisszaverő felületet és a hősugárzót egy nedves, pamut ronggyal. Tisztítás után, közvetlenül, ne használja a berendezést. Várjon kb. 20 percig. Ellenkező esetben, a hősugárzó károsodhat. A készüléket le kell földelni. Használat előtt távolítsa el a fej csomagoló anyagát. Mielőtt bekapcsolja a berendezést, távolítson el minden akadályt (a sugárzás) útjából. Mielőtt használja a berendezést, tartsa a hősugárzót kellő távolságban a festékszóró területtől (legalább 4 méter). Soha ne helyezze át akészüléke t a betáp kábelnél fogva. Ha hálózatra csatlakoztatást követően a fények nem világítanak, ellenőrizze, és győződjön meg, hogy a csatlakozás rendben van. Kapcsolja ki az áramforrást, és csatlakoztassa újra a készüléket. A csatlakozást 10 [A]-es biztosíték védi. Mielőtt a védőburkolatokat eltávolítja, fontos a betáp vezeték kezelése, áramütés elkerülése érdekében. SOHA ne helyezze át a berendezést üzemelés közben. Ez a hősugárzófej idő előtti meghibásodásához vezethet. Soha ne irányítsa a berendezést személyre vagyí gyúlékony anyagra. Elektromos készülékek Vegye figyelembe az összes alapvető rendszabályt, a tűz, áramütés és egyéb veszélyek elkerülése érdekében. A berendezés használatát megelőzően, olvassa el ezt akezelési utasítást, és tartsa be a biztonsági rendszabályokat. Ügyeljen arra, hogy a dugót a megfelelő fali, dugaszoló aljzatba dugta. A fali dugaszoló aljzat feszültség értéke legyen azonos a berendezés feszültség értékével, hogy a villanymotor ne károsodjon. A túl alacsony feszültség nem ad elegendő teljesítményt a berendezésének. A hálózatra csatlakoztatás előtt győződjön meg arról, hogy a főkapcsoló Off (KI) helyzetben legyen. Ha a berendezése nem rendelkezik biztonséági kapcsolóval, akkor késes kapcsolóval rendelkezik. Anikor befejezi a munkálatokat, csatlakoztassa le a betáp kábelt a dugaljról. Soha ne hordozza az elektromos berendezéseket a betáp kábelnél fogva. Amikor lecsatlakoztatja a berendezést, a dugót ne a kábelnél fogva húzza ki. Óvja a betápkábelt a magas hőmérséklettől, olajoktól, festék oldószerektől, és ügyeljen arra, hogy a betáp kábel nem érintkezik éles sarkokkal, peremekkel. Rendszersen vizsgálja meg a betáp kábelt. Ha károsodást észlel, szakképzett szerelő cserélje azt ki. A hosszabbító kábeleket is rensdszeresen ellenőrizze. A sérült hosszabbító kábelt cseréltesse ki. Ha hosszabbító kábel használata szükséges, használjon megfelelően méretezett kábelt. A hosszabbítót teljesen kitekert állapotban használja. A hosszabbítókat rendszeresen ellenőrizze. A sérült kábeleket haladéktalanul meg kell javítani, vagy ki kell cserélni. Bármilyen karbantartást, javítást, cserét megelőzően, kapcsolja le a főkapcsolót, és csatlakoztassa le a betáp kábelt a fali dugaljról. Ügyeljen arra, hogy véletlenül sem lehessen bekapcsolni a berendezést. Ne tartsa ujjait afőkapcsoló közelében, ha ez nem szükséges. Ha a berendezést egy munkaasztalra telepítik, a telepítést követően engedje el a biztonsági kapcsolót. Ne használja olyan környezetben, ahol robbanóanyagokat tárolnak, vagy használnak (festő üzemek, raktárak, stb.). Ne használja párás környezetben, illetve, amikor a berendezés nedves. Az elektromos rendszert normális környezetre terveztük, az üzemi hőmérséklettartomány: [ C], és a páratartalom: 50 % alatt van, + 40 [ C] mellett. Az elektromos berendezéseket rendszeresen, megadott időnként ellenőrizni kell. Egyenetlen égés Az infravörös hősugárzófej nem követi a felület alakját. Állítsa a fejet úgy, hogy a hőt jobban és egyenletesebben ossza el a felületen. Tűzesetek elkerülése Ne végezzen munkálatokat gyúlékony anyagok közelében. Munkavégzés közben ne dohányozzon, és ne használjon nyílt lángot.! Használja az egyéni védőfelszerelést, mint kesztyűt, szemüveget és a légzőkészüléket. 8 5

6 ÖSSZESZERELÉS Mielőtt kidobná a csomagolóanyagokat, győződjön meg arról, hogy abban nem maradtak alkatrészek. Ha mégis, vegye azokat ki, és szerelje a helyükre azokat. Az ellenőrzéshez használja az alkatrészjegyzéket, és segítségképpen, az összeállítási rajzot. Az összeszereléshez használja a 01 összeállítási rajzot 1. Először, csatlakoztassa a 3-as rudat a 2-es rúdhoz. 2. Vegye ki az állványt a csomagolásból. Rögzítse a 2-3 rudakat az 1-es állványhoz, csavarokkal. FIGYELMEZTETÉS: NE CSERÉLJE FEL AZ 1-es és 2-es műveleteket. 3. Szerelje fel a biztonsági gyűrűt (4) a 3-as rúdra. Csvarral rögzítse a keretet. 4. Csatlakoztassa a kábeleket a megfelelő csatlakozókhoz. Figyelmeztetés : A. Az "L" vezeték áram alatt van - barna; A Nulla vezeték: N - kék; A földelő vezeték: - sárgazöld színű. B. Hálózati megtáplálás: 10 A, 230V/ 50Hz. C. A hősugárzó csatlakoztatását megelőzően, távolítsa el a piros, műanyag burkolatot. Ugyancsak távolítsa el az öntapadós, védőrácsburkolatot is. D. Amikor a hősugárzó magasságát állítja be, egyik kezével tartsa meg a hősugárzó fejét, és amikor elérte a kívánt magasságot, a másik kezével húzza meg a rögzítő csavart. Ezt követően, mindkét kezével fogja meg a fejet, és mozgassa azt lefelés vagy fölfelé. A hősugárzó károsodásának elkerülése érdekében, ne egy kézzel mozgassa a fejet. Utasítások (lásd a 02. ábrát): 1. Állítsa be a megszakított hősugárzási időt (előzetes szárítás), a megfelelő helyzetbe forgatással. Az időkapcsoló skálája csak tájékoztató jellegű, ezért szükséges a beállítás visszaigazolása. Az 1, megszakított hősugárzási időkapcsoló felülbírálja a 2, időkapcsolót - a teljes folyamat először a sugárzás - megszakítás - előszárítás művelettel indul (időtartam kb. 0,5 s késleltetés és 0,5 s sugárzásd, (azaz, ha nem igényeljük az előszárítást, melegítse elő a festett felületet és állítsa az 1, időkapcsolót 0 (zéró) állásba. 2, Állítsa be a megszakított hősugárzási időt a megfelelő helyzetbe forgatással. Ha az 1, időkapcsolót is beállítja, a teljes folyamat először a sugárzás megszakításával, - előszárítással indul: (időtartam kb. 0,5 s késleltetés, és 0,5 s sugárzás), és csak ezt követően, az 1, időkapcsolón beállított értékek elteltével indul a megszakított hősugárzás, az időkapcsolón beállított időtartamig. 3. Forgassa a központi forgókapcsolőt, hogy kikapcsolja a feszültséget, a 3 helyzetbe (helyzet I - ON (BE) - a kapcsoló piros fénye világít). 4. Miután elérte a beállított időt, a berendezés automatikusan kikapcsol. 5. Kapcsolja ki a betáp feszültséget, 3 (helyzet: 0 - OFF (KI)), és indítsa újra a berendezést, ha a festék keményítését (edzését) folytatni kívánja. S1 Főkapcsoló OFF (KI) ( 0 ) ON (BE) ( I ) ELEKTROMOS KAPCSOLÁSI RAJZ A KÉSZÜLÉK KEZELÉSE Beégetési idők táblázata: Bevonat/festék típusa Előmelegítés Beégetés teljes teljesítménnyel (perc) Tömítés (kitöltés) Alapozó réteg Felszíni festés Egyszínű árnyalat - 11 Színtelen, áttetsző festék - 12 Második bevonat, vízbázisú, vízzel hígított Alapozó bevonat, vízbázisú
