Nanotechnológia építıkövei: Nanocsövek és nanovezetékek

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Nanotechnológia építıkövei: Nanocsövek és nanovezetékek"

Átírás

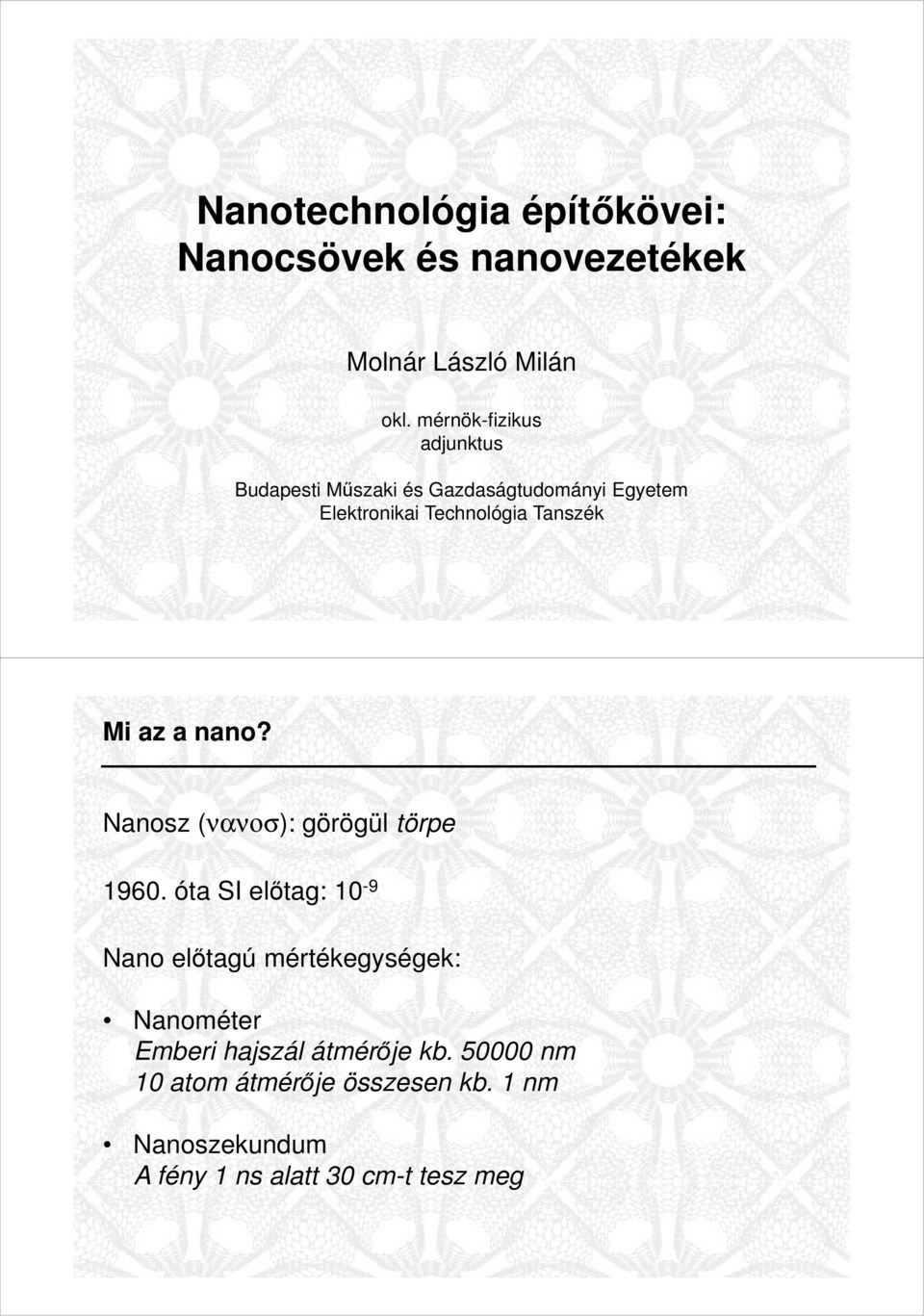

1 Nanotechnológia építıkövei: Nanocsövek és nanovezetékek Molnár László Milán okl. mérnök-fizikus adjunktus Budapesti Mőszaki és Gazdaságtudományi Egyetem Elektronikai Technológia Tanszék Mi az a nano? Nanosz (νανοσ): görögül törpe óta SI elıtag: 10-9 Nano elıtagú mértékegységek: Nanométer Emberi hajszál átmérıje kb nm 10 atom átmérıje összesen kb. 1 nm Nanoszekundum A fény 1 ns alatt 30 cm-t tesz meg

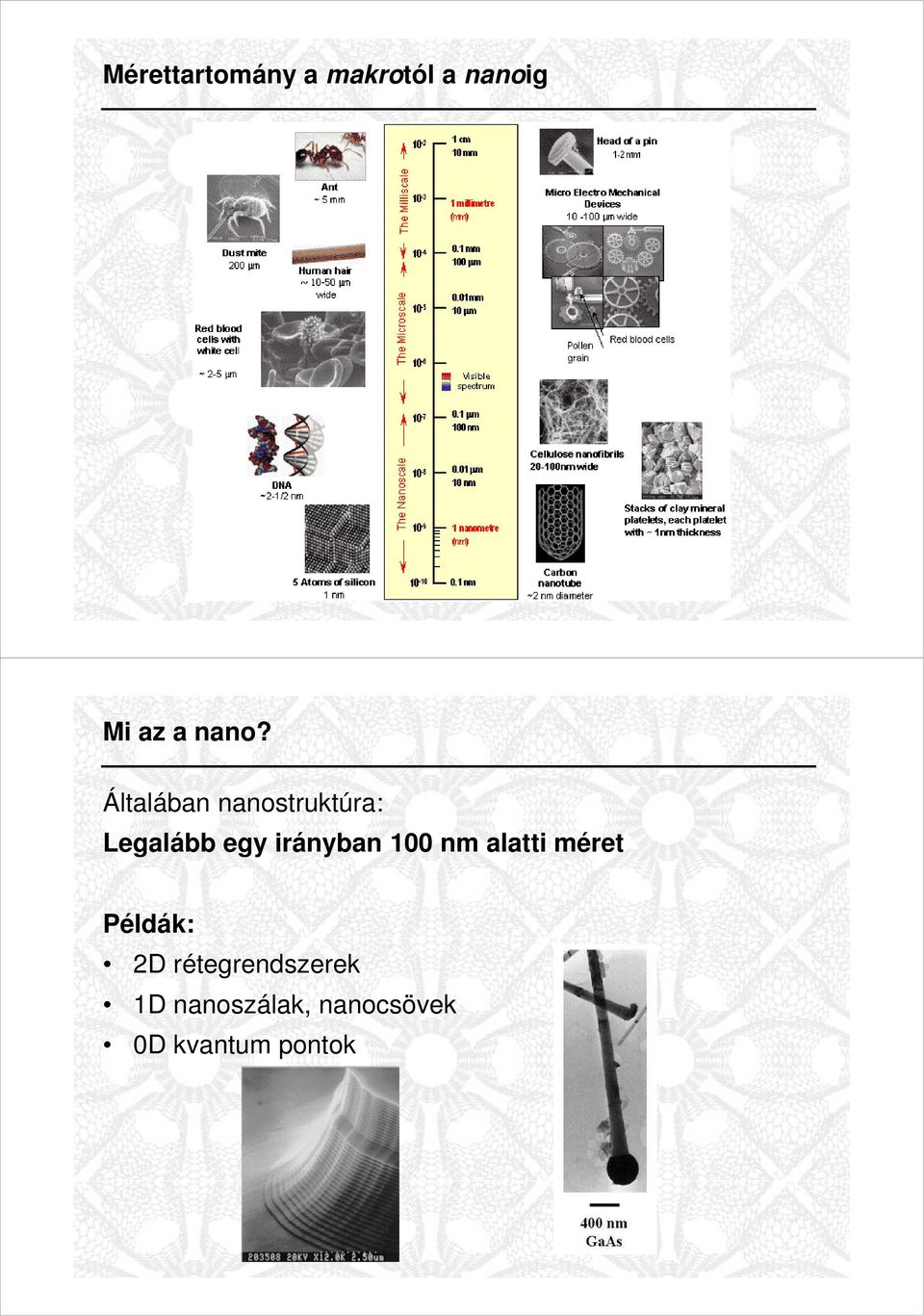

2 Mérettartomány a makrotól a nanoig Mi az a nano? Általában nanostruktúra: Legalább egy irányban 100 nm alatti méret Példák: 2D rétegrendszerek 1D nanoszálak, nanocsövek 0D kvantum pontok

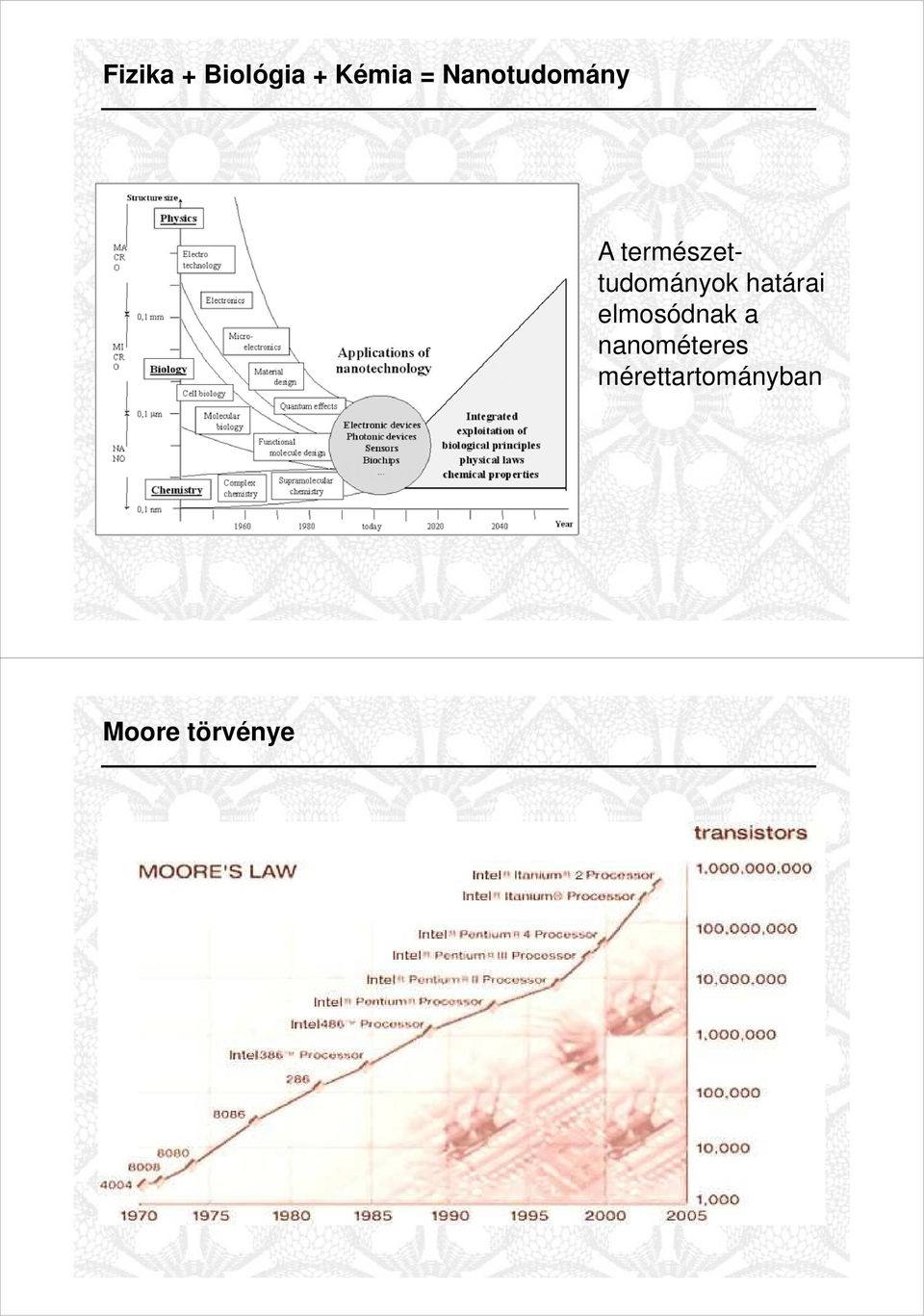

3 Fizika + Biológia + Kémia = Nanotudomány A természettudományok határai elmosódnak a nanométeres mérettartományban Moore törvénye

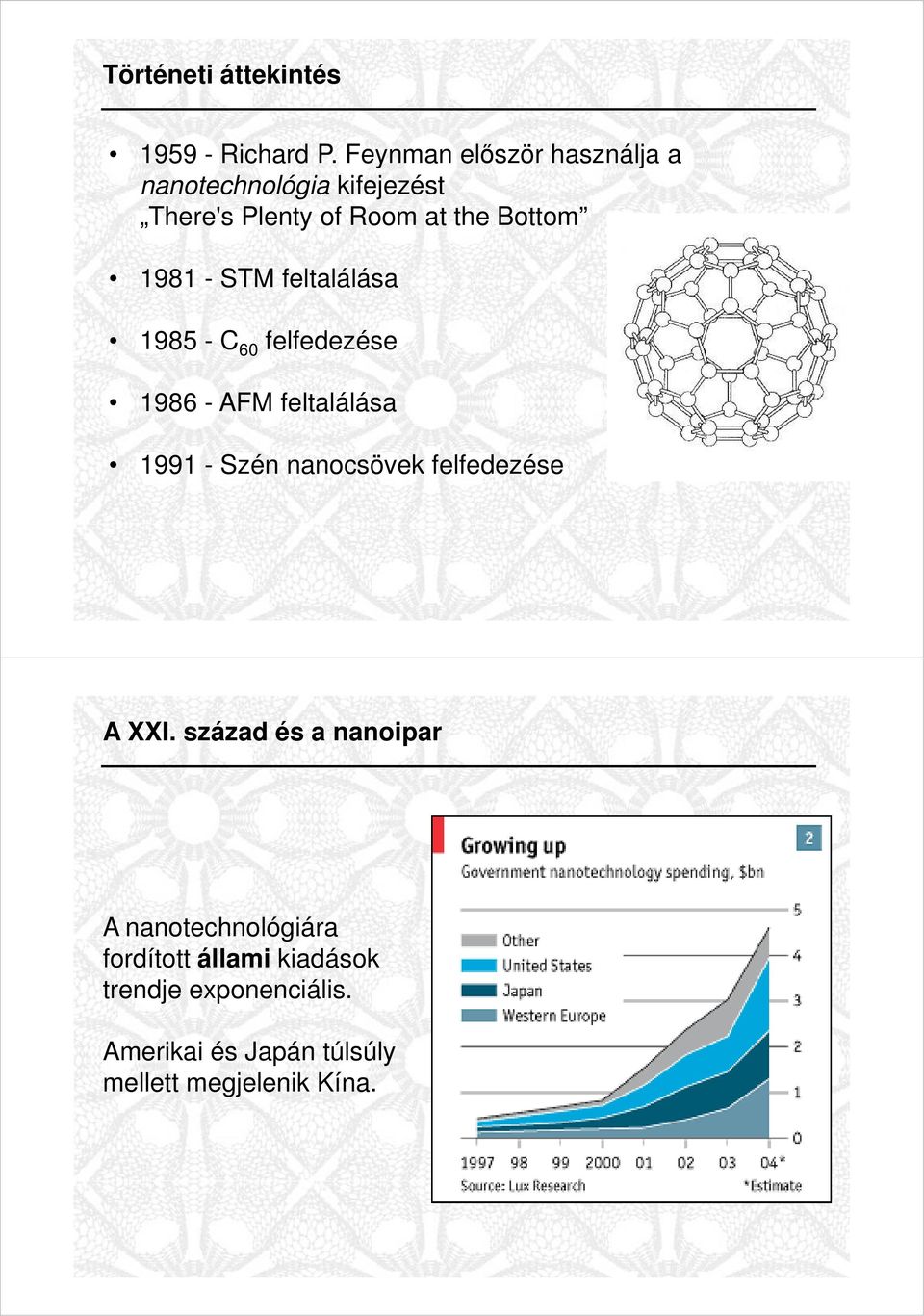

4 Történeti áttekintés Richard P. Feynman elıször használja a nanotechnológia kifejezést There's Plenty of Room at the Bottom STM feltalálása C 60 felfedezése AFM feltalálása Szén nanocsövek felfedezése A XXI. század és a nanoipar A nanotechnológiára fordított állami kiadások trendje exponenciális. Amerikai és Japán túlsúly mellett megjelenik Kína.

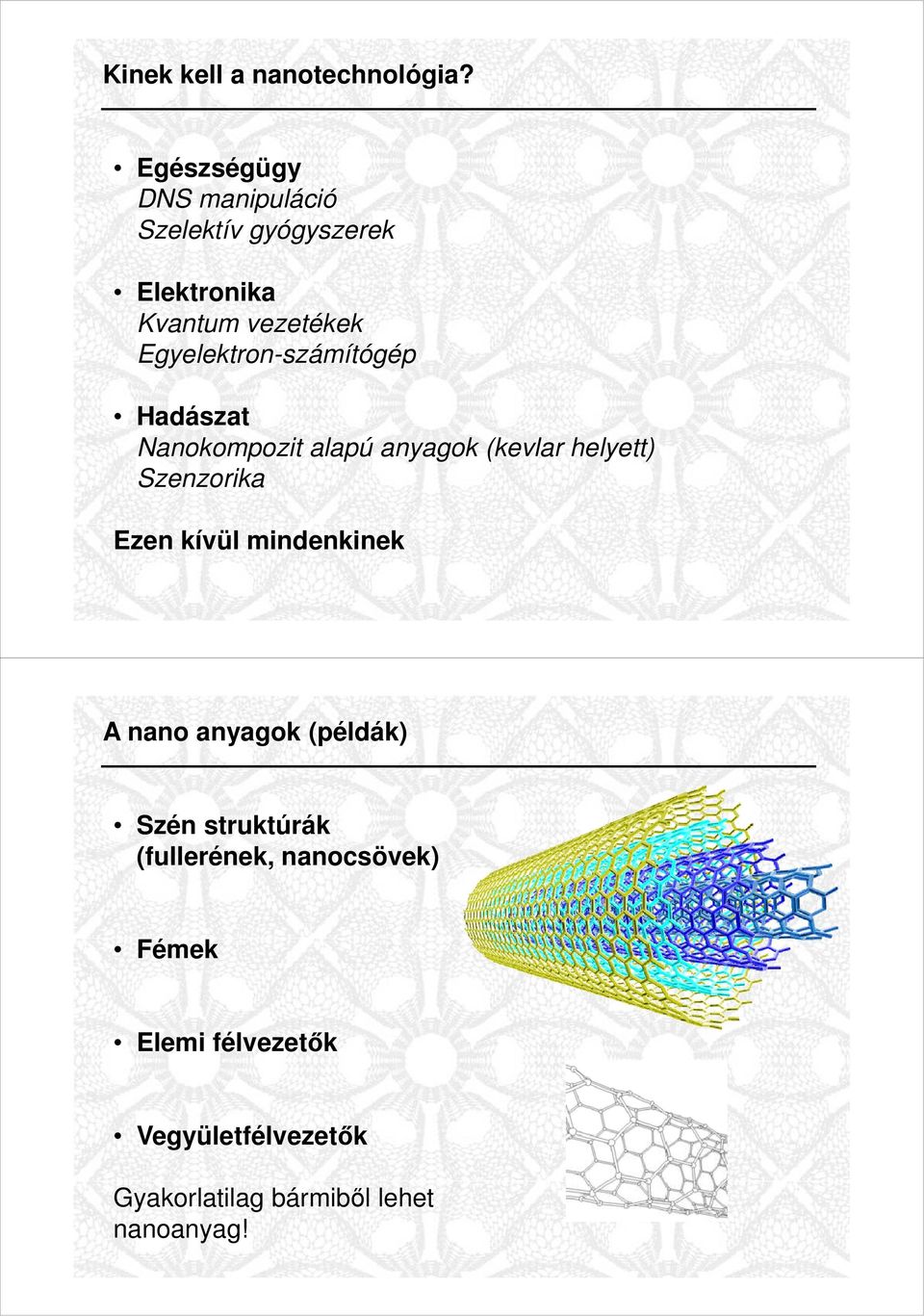

5 Kinek kell a nanotechnológia? Egészségügy DNS manipuláció Szelektív gyógyszerek Elektronika Kvantum vezetékek Egyelektron-számítógép Hadászat Nanokompozit alapú anyagok (kevlar helyett) Szenzorika Ezen kívül mindenkinek A nano anyagok (példák) Szén struktúrák (fullerének, nanocsövek) Fémek Elemi félvezetık Vegyületfélvezetık Gyakorlatilag bármibıl lehet nanoanyag!

6 Szén nanocsövek különleges tulajdonságai - 1 Mechanikai: Young-modulus: 1 TPa Szakítószilárdság: > 50 GPa Maximális hosszirányú deformáció: >10% Hosszirányú terhelhetıség / tömeg arány rendkívül nagy Termikus: Jó hıvezetı (tengely mentén): (vö. vörösréz: 400 W/m K) 5000 W/m K Szén nanocsövek különleges tulajdonságai - 2 Szerkezeti / geometriai: Létezik egyfalú (SWNT) és többfalú (MWNT) Az egyfalú nanocsı szerkezetének jellemzıje: KIRALITÁS vektor Nagy fajlagos felület Elektromos: Sávszerkezet függ a kiralitás vektortól: Lehet félvezetı és fémes viselkedéső

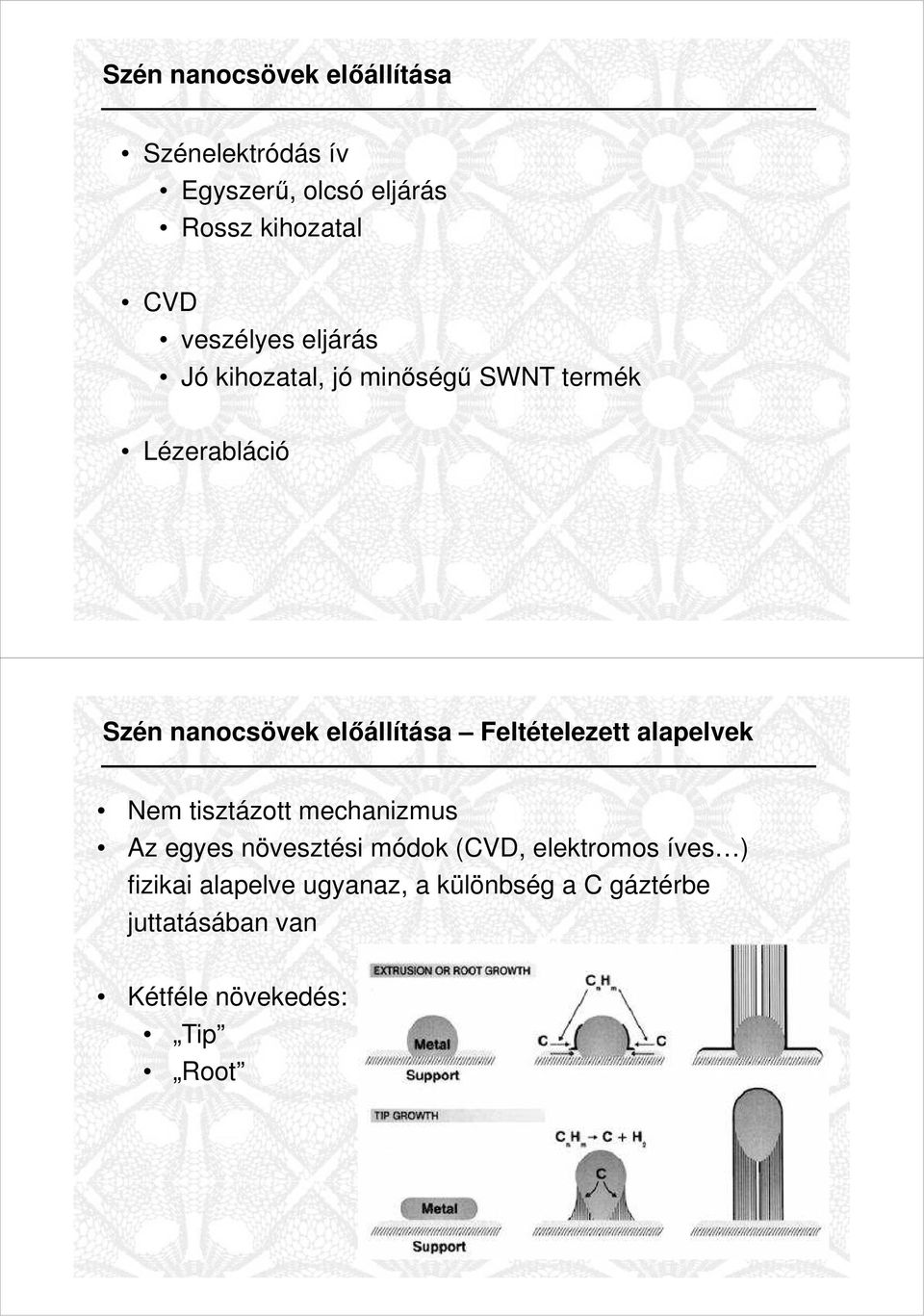

7 Szén nanocsövek elıállítása Szénelektródás ív Egyszerő, olcsó eljárás Rossz kihozatal CVD veszélyes eljárás Jó kihozatal, jó minıségő SWNT termék Lézerabláció Szén nanocsövek elıállítása Feltételezett alapelvek Nem tisztázott mechanizmus Az egyes növesztési módok (CVD, elektromos íves ) fizikai alapelve ugyanaz, a különbség a C gáztérbe juttatásában van Kétféle növekedés: Tip Root

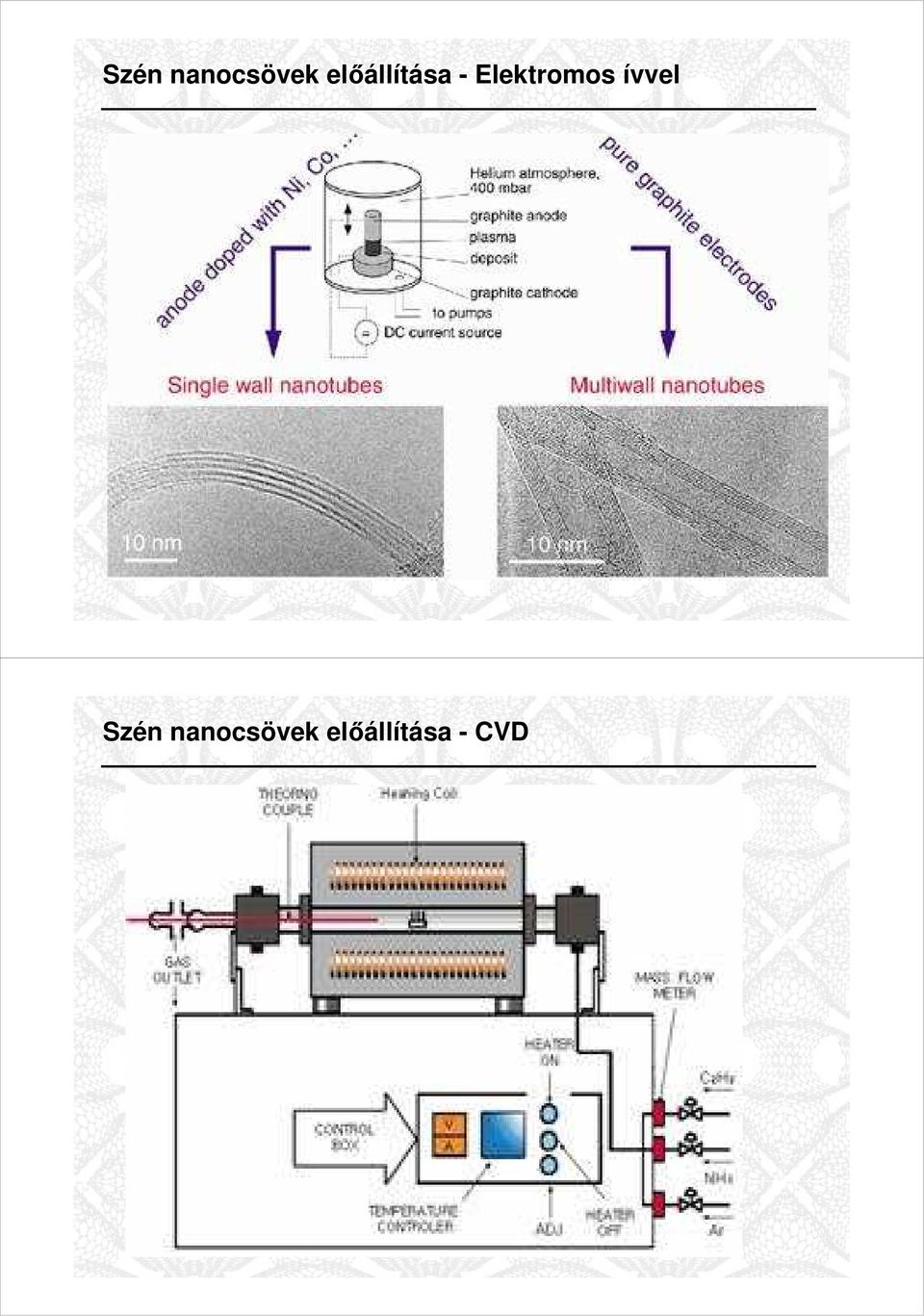

8 Szén nanocsövek elıállítása - Elektromos ívvel Szén nanocsövek elıállítása - CVD

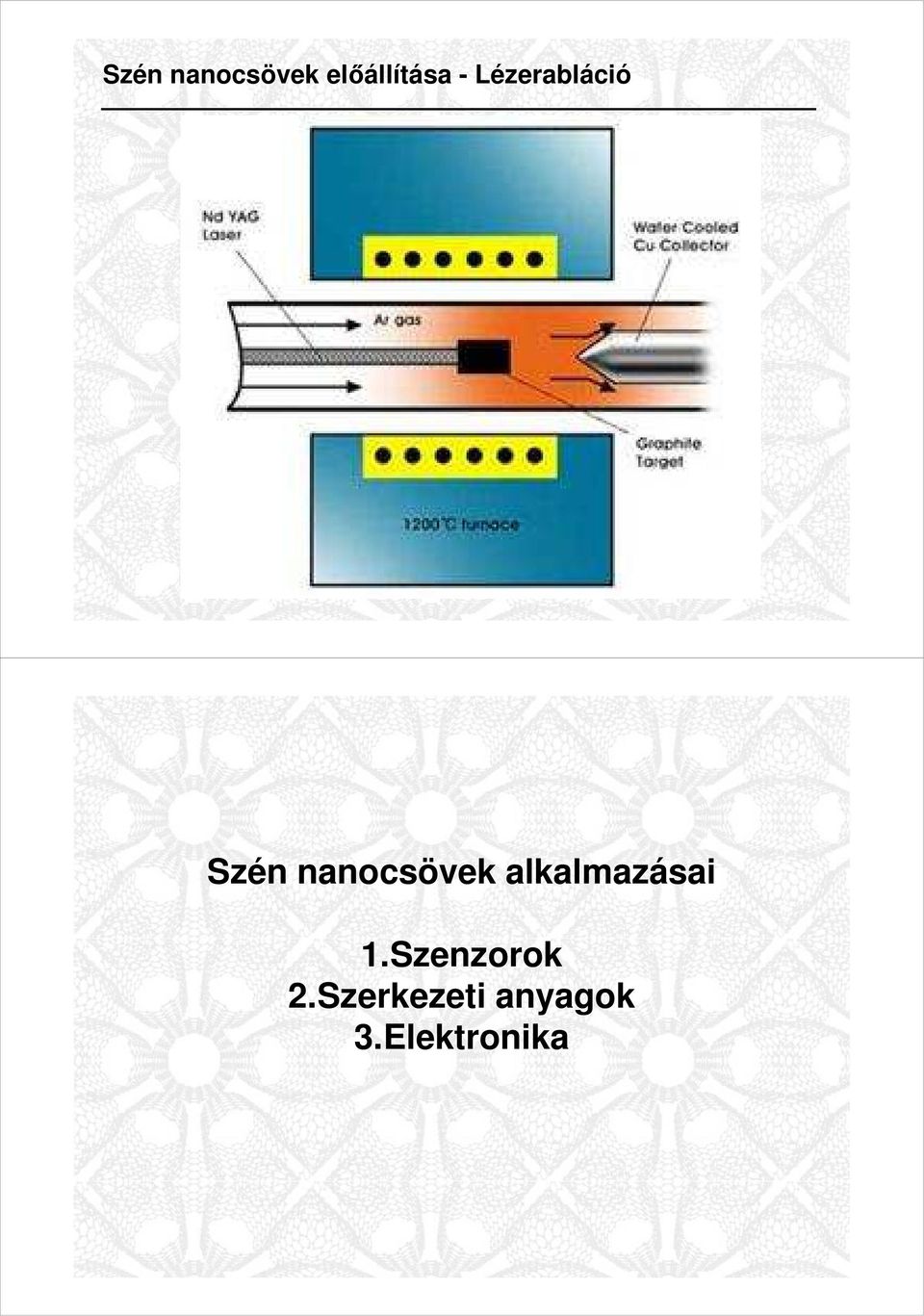

9 Szén nanocsövek elıállítása - Lézerabláció Szén nanocsövek alkalmazásai 1.Szenzorok 2.Szerkezeti anyagok 3.Elektronika

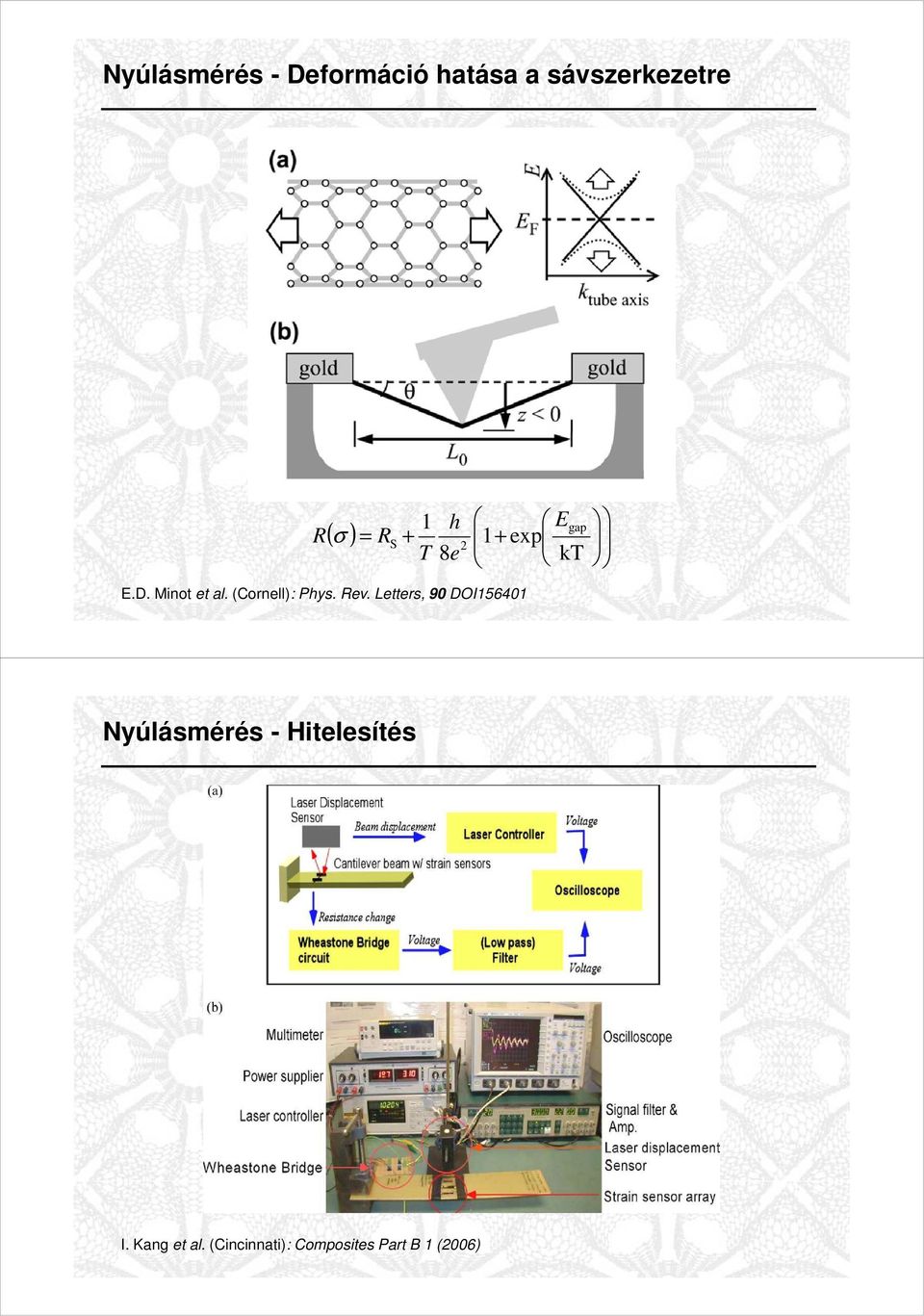

10 Nyúlásmérés - Deformáció hatása a sávszerkezetre ( ) = R S + 1+ exp 2 T 8e kt R σ E 1 h gap E.D. Minot et al. (Cornell): Phys. Rev. Letters, 90 DOI Nyúlásmérés - Hitelesítés I. Kang et al. (Cincinnati): Composites Part B 1 (2006)

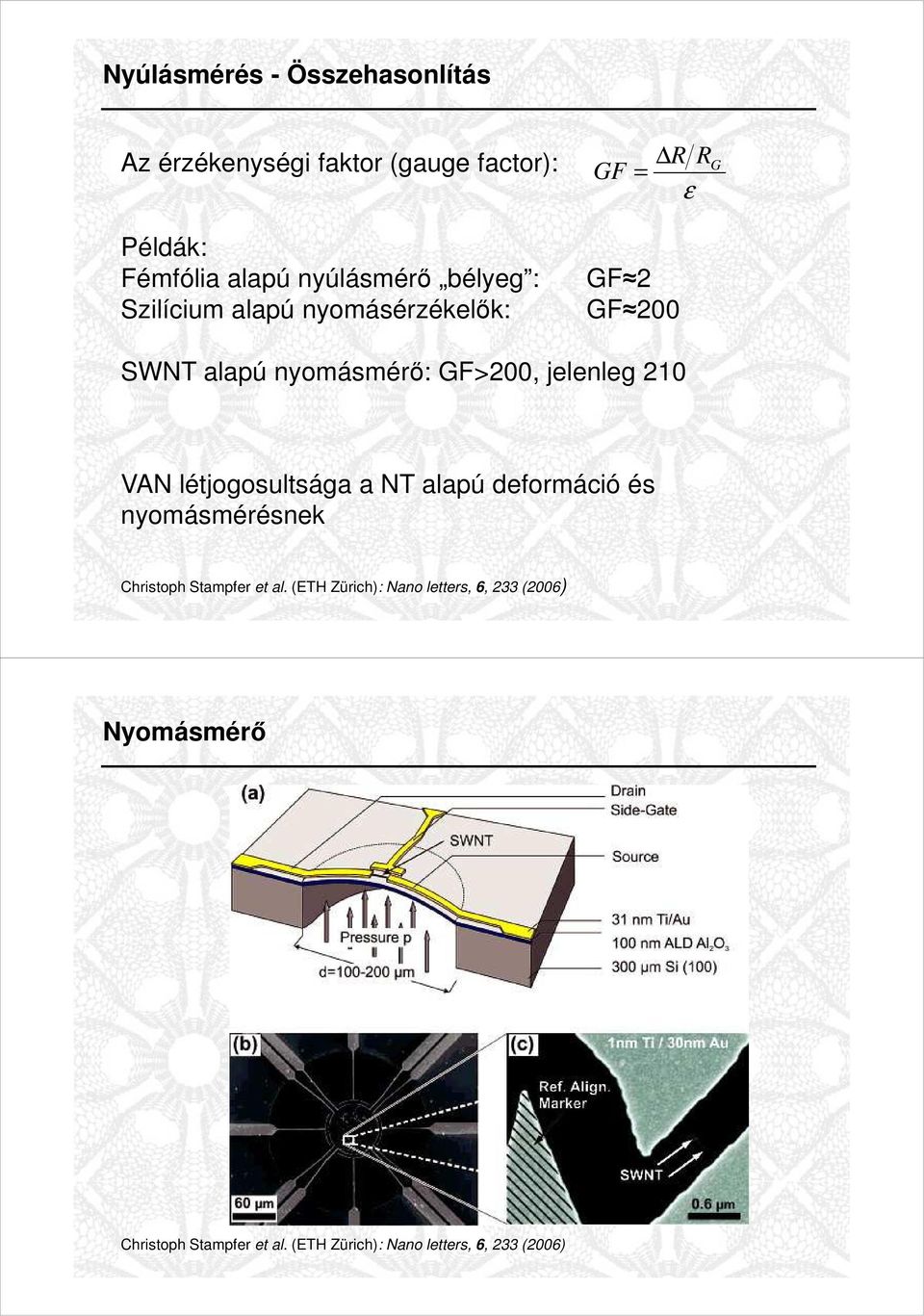

11 Nyúlásmérés - Összehasonlítás Az érzékenységi faktor (gauge factor): Példák: Fémfólia alapú nyúlásmérı bélyeg : Szilícium alapú nyomásérzékelık: R GF = R G ε GF 2 GF 200 SWNT alapú nyomásmérı: GF>200, jelenleg 210 VAN létjogosultsága a NT alapú deformáció és nyomásmérésnek Christoph Stampfer et al. (ETH Zürich): Nano letters, 6, 233 (2006) Nyomásmérı Christoph Stampfer et al. (ETH Zürich): Nano letters, 6, 233 (2006)

12 Nyomásmérı Gyártási lépések Christoph Stampfer et al. (ETH Zürich): Nano letters, 6, 233 (2006) Nyomásmérı Hitelesítés p ( w ) 0 = ( 7 ν ) 3( 1 ν ) E t 4 0 r w tσ r w 0 σ 0 : kezdeti feszültség E: Young-modulus ν: Poisson-arány t: membránvastagság r 0 : a kör sugara

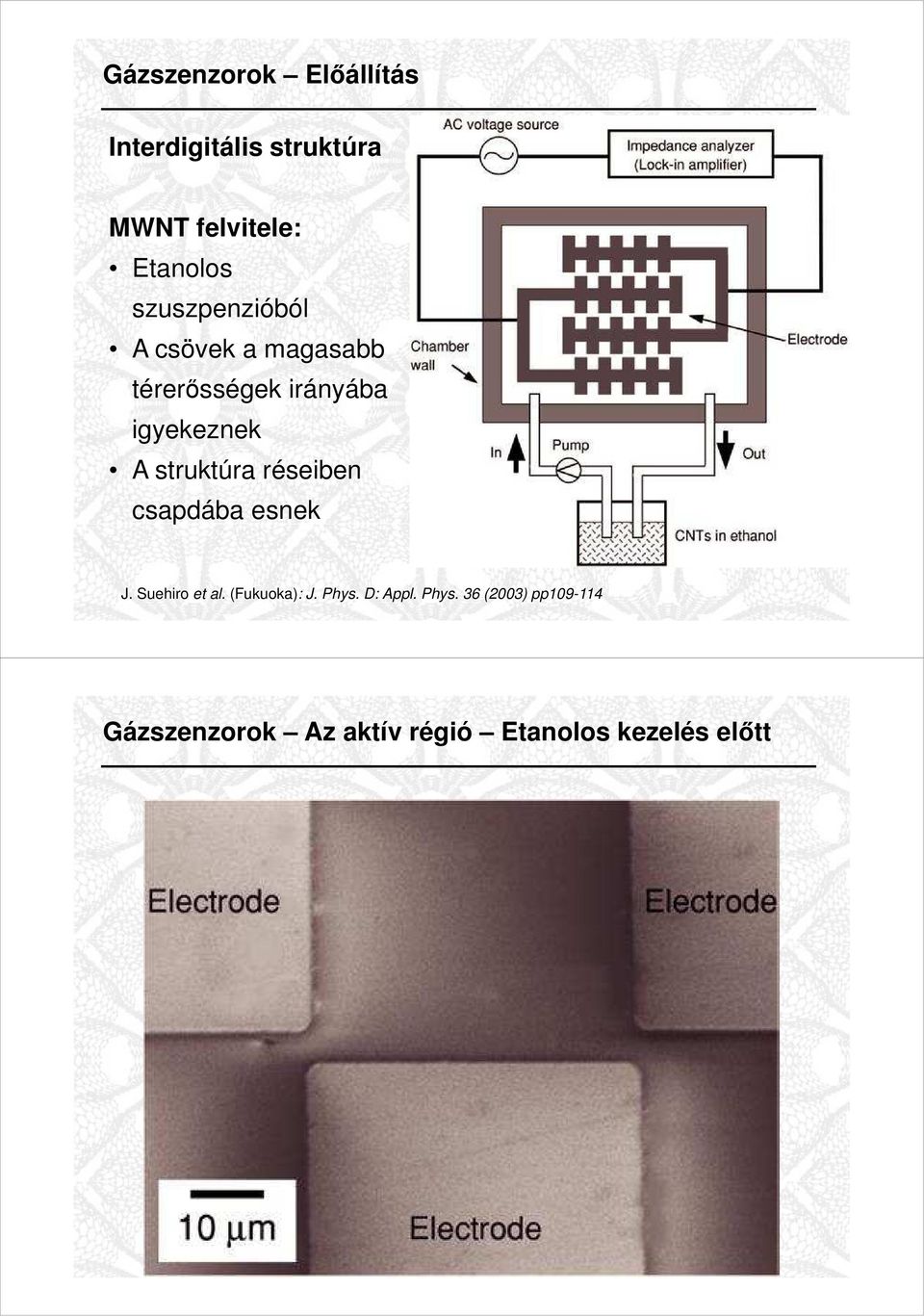

13 Gázszenzorok Elıállítás Interdigitális struktúra MWNT felvitele: Etanolos szuszpenzióból A csövek a magasabb térerısségek irányába igyekeznek A struktúra réseiben csapdába esnek J. Suehiro et al. (Fukuoka): J. Phys. D: Appl. Phys. 36 (2003) pp Gázszenzorok Az aktív régió Etanolos kezelés elıtt

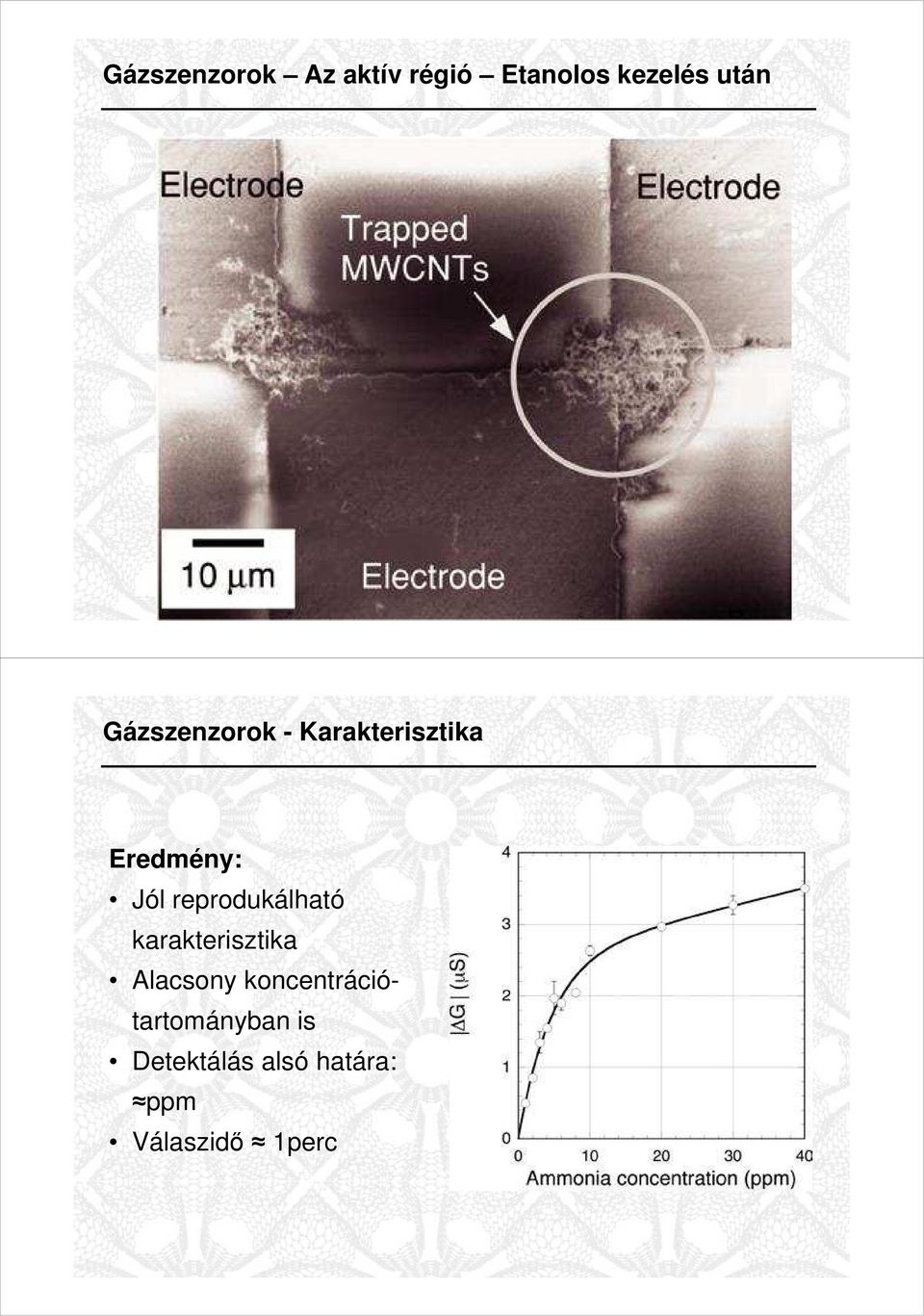

14 Gázszenzorok Az aktív régió Etanolos kezelés után Gázszenzorok - Karakterisztika Eredmény: Jól reprodukálható karakterisztika Alacsony koncentrációtartományban is Detektálás alsó határa: ppm Válaszidı 1perc

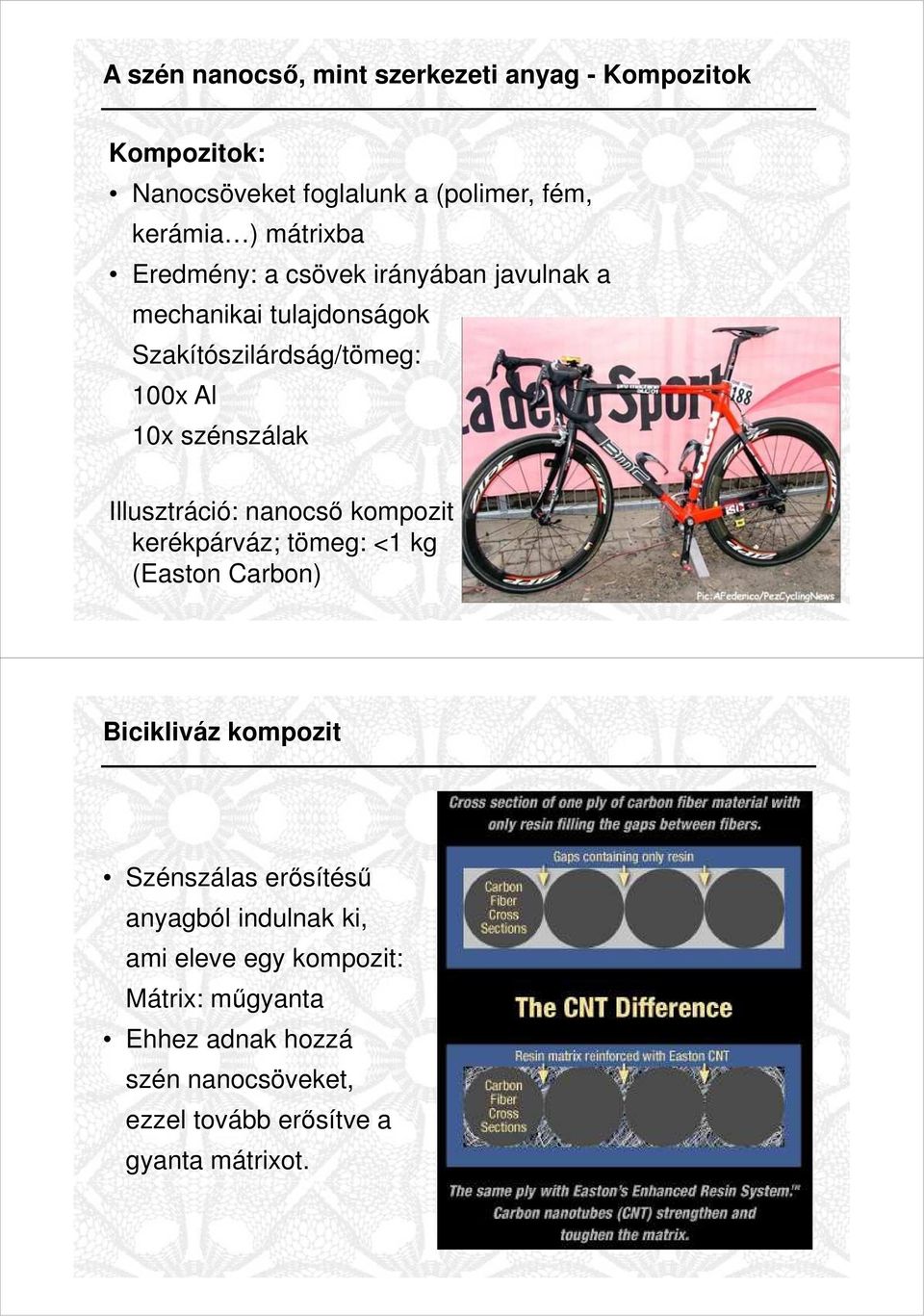

15 A szén nanocsı, mint szerkezeti anyag - Kompozitok Kompozitok: Nanocsöveket foglalunk a (polimer, fém, kerámia ) mátrixba Eredmény: a csövek irányában javulnak a mechanikai tulajdonságok Szakítószilárdság/tömeg: 100x Al 10x szénszálak Illusztráció: nanocsı kompozit kerékpárváz; tömeg: <1 kg (Easton Carbon) Bicikliváz kompozit Szénszálas erısítéső anyagból indulnak ki, ami eleve egy kompozit: Mátrix: mőgyanta Ehhez adnak hozzá szén nanocsöveket, ezzel tovább erısítve a gyanta mátrixot.

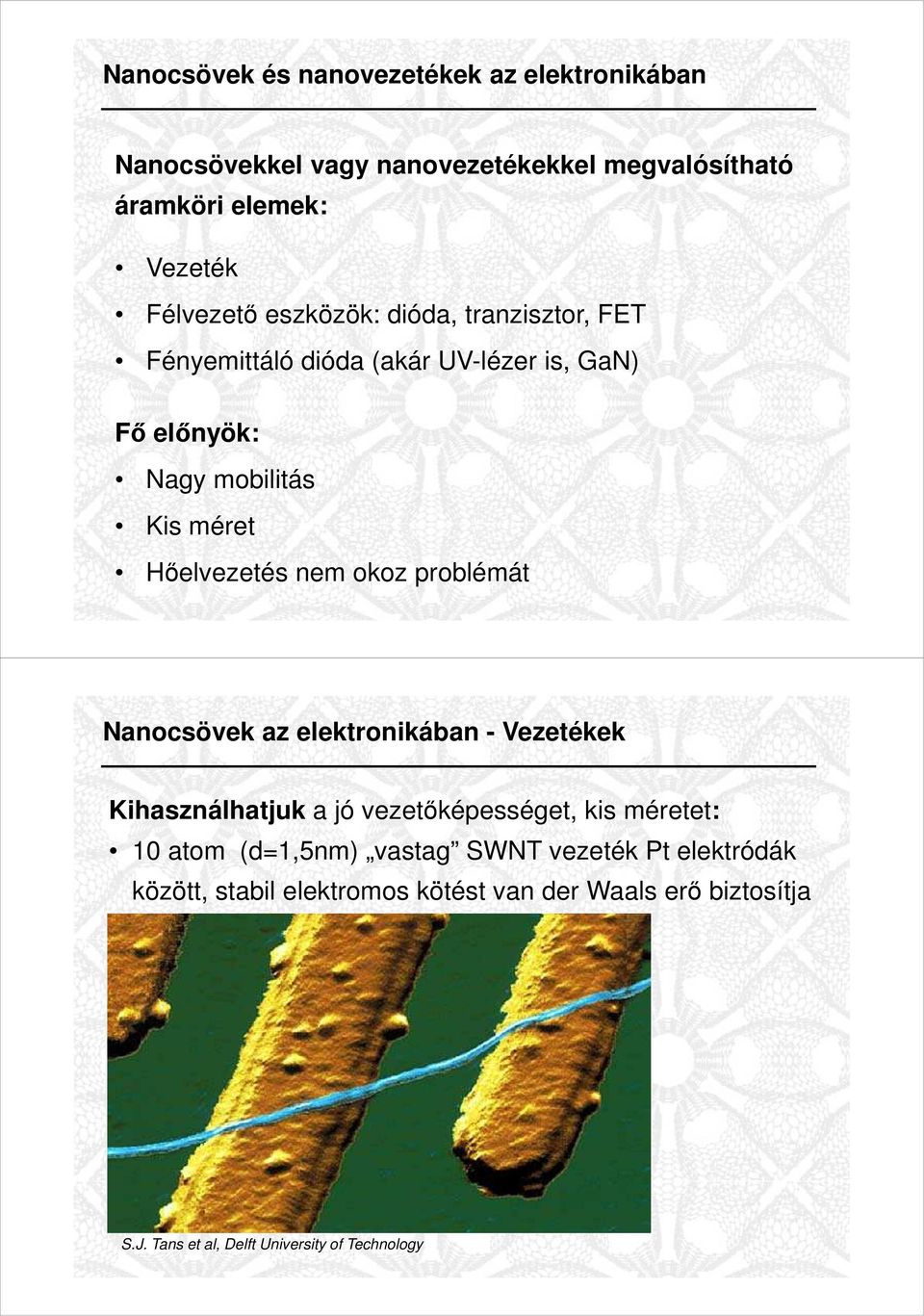

16 Nanocsövek és nanovezetékek az elektronikában Nanocsövekkel vagy nanovezetékekkel megvalósítható áramköri elemek: Vezeték Félvezetı eszközök: dióda, tranzisztor, FET Fényemittáló dióda (akár UV-lézer is, GaN) Fı elınyök: Nagy mobilitás Kis méret Hıelvezetés nem okoz problémát Nanocsövek az elektronikában - Vezetékek Kihasználhatjuk a jó vezetıképességet, kis méretet: 10 atom (d=1,5nm) vastag SWNT vezeték Pt elektródák között, stabil elektromos kötést van der Waals erı biztosítja S.J. Tans et al, Delft University of Technology

17 Nanovezetékek az elektronikában Dióda ill. tranzisztor Szén nanocsı az S és D elektróda közé Fotovoltaikus hatást mutat A nanocsı szerkezetével változtatható gap J. U. Lee et al. (GE General Res. Center): APL 87, (2005) Nanovezetékek az elektronikában Dióda ill. tranzisztor

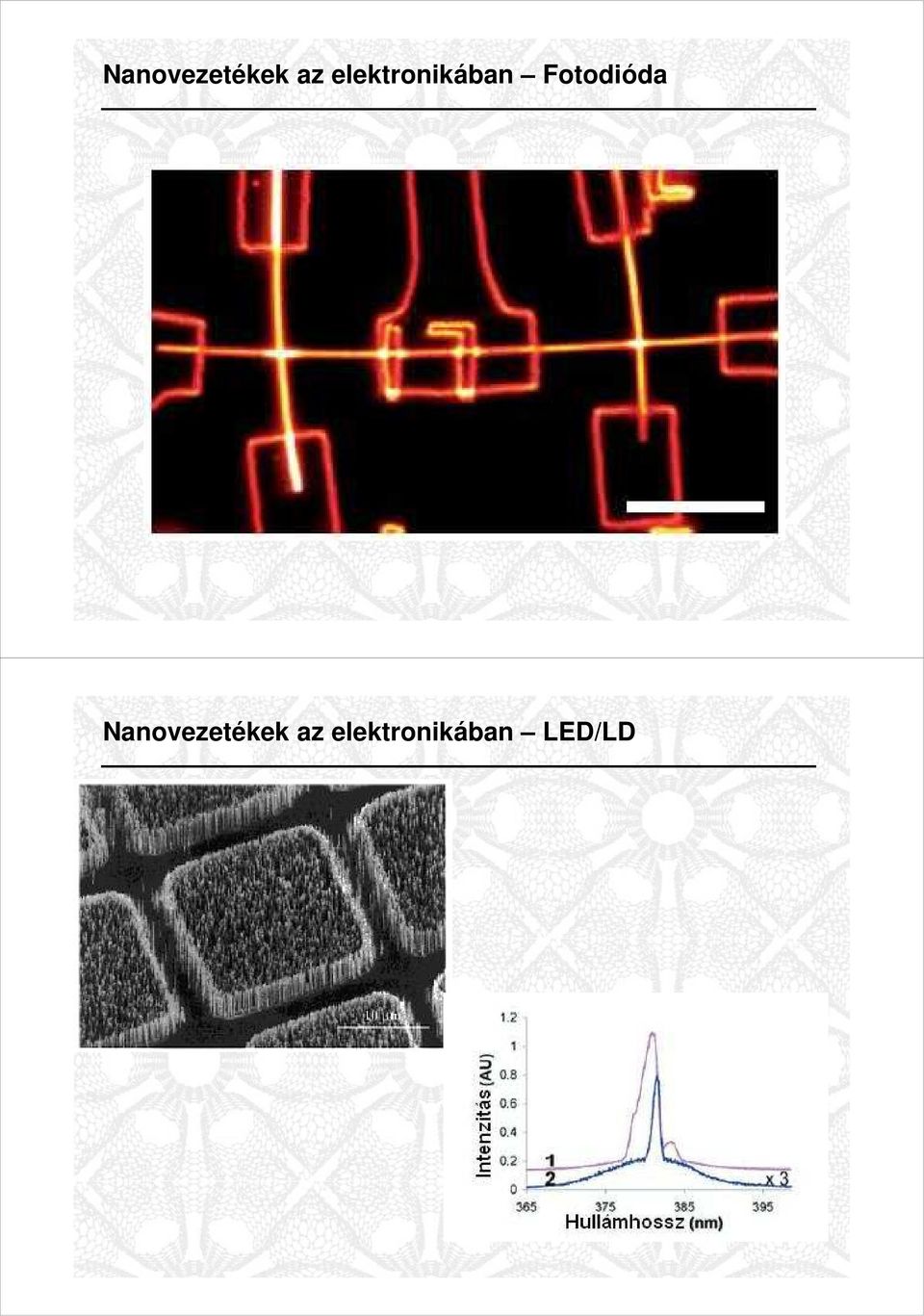

18 Nanovezetékek az elektronikában Fotodióda Nanovezetékek az elektronikában LED/LD

19 Tudományos-fantasztikus? A nanocsövek és az emberiség jövıje NASA őrlift projekt Drasztikus csökkentené az őrkutatás költségeit Jelenleg ismert anyagok közül CSAK a szén nanocsı lenne alkalmas

20 Elektronika a XXI. század derekán A közeli és távoli jövı hardvere Kijelzık új generációja FED (field-emission diode) Fényemittáló nanocsövek vagy nanovezetékek Az atom helyzete hordozza a bit információt (Dopolt fullerének)

21 A közeli és távoli jövı hardvere Szén nanocsövek kivételes tulajdonságai által alkalmasak nemfelejtı memóriának!

Nanotudományok vívmányai a mindennapokban Lagzi István László Eötvös Loránd Tudományegyetem Meteorológiai Tanszék

Nanotudományok vívmányai a mindennapokban Lagzi István László Eötvös Loránd Tudományegyetem Meteorológiai Tanszék Nanotudományok vívmányai a mindennapokban Lagzi István László Eötvös Loránd Tudományegyetem Meteorológiai Tanszék 2011. szeptember 22. Mi az a nano? 1 nm = 10 9 m = 0.000000001 m Nanotudományok: 1-100

Részletesebben

Szénszálak és szén nanocsövek

Szénszálak és szén nanocsövek Szénszálak és szén nanocsövek Hernádi Klára Szegedi Tudományegyetem Alkalmazott Kémiai Tanszék 1 Rendszám: 6 IV. főcsoport Nemfémek Négy vegyértékű Legjelentősebb allotróp módosulatok: SZÉN Kötéserősség:

Részletesebben

Újabb eredmények a grafén kutatásában

Újabb eredmények a grafén kutatásában Újabb eredmények a grafén kutatásában Magda Gábor Zsolt Atomoktól a csillagokig 2014. március 13. Új anyag, új kor A kőkortól kezdve egy új anyag felfedezésekor új lehetőségek nyíltak meg, amik akár teljesen

Részletesebben

Nanotanoda: érdekességek a nanoanyagok köréből

Nanotanoda: érdekességek a nanoanyagok köréből Nanotanoda: érdekességek a nanoanyagok köréből Szén nanoszerkezetek Dr. Zsoldos Ibolya Széchenyi István Egyetem, Győr Anyagismereti és Járműgyártási Tanszék 2011 január 12 Nanoméret, nanoanyagok fogalma

Részletesebben

KÖSZÖNTJÜK HALLGATÓINKAT!

KÖSZÖNTJÜK HALLGATÓINKAT! 2011. Január 12. KÖSZÖNTJÜK HALLGATÓINKAT! Önök Dr. Zsoldos Ibolya Nanotanoda - érdekességek a nanoanyagok köréből (Szén nanoszerkezetek) előadását hallhatják! Nanoméret, nanoanyagok 1 km = 1000 m 1 m

Részletesebben

Grafén nanoszerkezetek

Grafén nanoszerkezetek Grafén nanoszerkezetek Dobrik Gergely Atomoktól a csillagokig 2012 február 16 Nanométer : 10-9 m 1 méter 1 000 000 000 = 1 nanométer 10 m 10 cm 1 mm 10 µm 100 nm 1 nm 1 m 1 cm 100 µm 1 µm 10 nm 1Å A szén

Részletesebben

Öntött Poliamid 6 nanokompozit mechanikai és tribológiai tulajdonságainak kutatása. Andó Mátyás IV. évfolyam

Öntött Poliamid 6 nanokompozit mechanikai és tribológiai tulajdonságainak kutatása. Andó Mátyás IV. évfolyam Öntött Poliamid 6 nanokompozit mechanikai és tribológiai tulajdonságainak kutatása Andó Mátyás IV. évfolyam 2005 Kutatás célkitőzése: - a nanokompozitok tulajdonságainak feltérképezése - a jó öntéstechnológia

Részletesebben

MIKRO- ÉS NANOTECHNIKA II

MIKRO- ÉS NANOTECHNIKA II NANO MIKRO- ÉS NANOTECHNIKA II Dr. Pődör Bálint Óbudai Egyetem KVK Mikroelektronikai és Technológia Intézet 5. ELŐADÁS: SZÉN NANOCSÖVEK 2012/2013 tanév 1. félév 1 SZÉN NANOCSÖVEK CARBON NANOTUBES (CNT)

Részletesebben

Havancsák Károly, ELTE TTK Fizikai Intézet. A nanovilág. tudománya és technológiája

Havancsák Károly, ELTE TTK Fizikai Intézet. A nanovilág. tudománya és technológiája Havancsák Károly, ELTE TTK Fizikai Intézet 1 A nanovilág tudománya és technológiája Miről lesz szó 2 - Mi a manó az a nano? - Fontos-e a méret? - Miért akarunk egyre kisebb eszközöket gyártani? - Mikor

Részletesebben

Analitikai szenzorok második rész

Analitikai szenzorok második rész 2010.09.28. Analitikai szenzorok második rész Galbács Gábor A szilícium fizikai tulajdonságai A szenzorok egy igen jelentős része ma a mikrofabrikáció eszközeivel, közvetlenül a mikroelektronikai félvezető

Részletesebben

IX. Szigetelésdiagnosztikai Konferencia

IX. Szigetelésdiagnosztikai Konferencia IX. Szigetelésdiagnosztikai Konferencia Nanokompozit anyagok előáll llítása, mint a jövőj anyagtechnológi giája BOGNÁR R ALAJOS Polimer Nanokompozit műanyag mátrixú (hőre lágyuló, hőre keményedő vagy elasztomer),

Részletesebben

ÖNTÖTT POLIAMID 6 ALAPÚ NANO- ÉS MIKRO KOMPOZITOK FEJLESZTÉSE KÜLÖNLEGES GÉPÉSZETI ALKALMAZÁSOKHOZ

ÖNTÖTT POLIAMID 6 ALAPÚ NANO- ÉS MIKRO KOMPOZITOK FEJLESZTÉSE KÜLÖNLEGES GÉPÉSZETI ALKALMAZÁSOKHOZ KALÁCSKA G., ANDÓ M., DEÁK F., SÁROSI GY. 195 ÖNTÖTT POLIAMID 6 ALAPÚ NANO- ÉS MIKRO KOMPOZITOK FEJLESZTÉSE KÜLÖNLEGES GÉPÉSZETI ALKALMAZÁSOKHOZ DEVELOPMENT OF CAST POLYAMIDE 6 BASED NANO- AND MICRO COMPOSITES

Részletesebben

Szén nanoszerkezetekkel adalékolt szilícium-nitrid. nanokompozitok. Tapasztó Orsolya MTA TTK Műszaki Fizikai és Anyagtudományi Intézet

Szén nanoszerkezetekkel adalékolt szilícium-nitrid. nanokompozitok. Tapasztó Orsolya MTA TTK Műszaki Fizikai és Anyagtudományi Intézet Szén nanoszerkezetekkel adalékolt szilícium-nitrid nanokompozitok PhD értekezés Tapasztó Orsolya MTA TTK Műszaki Fizikai és Anyagtudományi Intézet Témavezető: Dr. Balázsi Csaba MTA TTK Műszaki Fizikai

Részletesebben

Betekintés a napelemek világába

Betekintés a napelemek világába Betekintés a napelemek világába (mőködés, fajták, alkalmazások) Nemcsics Ákos Óbudai Egyetem Tartalom Bevezetés energetikai problémák napenergia hasznosítás módjai Napelemrıl nem középiskolás fokon napelem

Részletesebben

OTDK ápr Grafén nanoszalagok. Témavezető: : Dr. Csonka Szabolcs BME TTK Fizika Tanszék MTA MFA

OTDK ápr Grafén nanoszalagok. Témavezető: : Dr. Csonka Szabolcs BME TTK Fizika Tanszék MTA MFA OTDK 2011. ápr. 27-29. 29. Tóvári Endre Grafén nanoszalagok előáll llítása Témavezető: : Dr. Csonka Szabolcs BME TTK Fizika Tanszék MTA MFA Tóvári Endre: Grafén nanoszalagok előállítása OTDK 2011 2 Tartalom

Részletesebben

Bio-nanorendszerek. Vonderviszt Ferenc. Pannon Egyetem Nanotechnológia Tanszék

Bio-nanorendszerek. Vonderviszt Ferenc. Pannon Egyetem Nanotechnológia Tanszék Bio-nanorendszerek Vonderviszt Ferenc Pannon Egyetem Nanotechnológia Tanszék Technológia: képesség az anyag szerkezetének, az anyagot felépítő részecskék elrendeződésének befolyásolására. A technológiai

Részletesebben

Szén nanoszerkezetek grafén nanolitográfiai szimulációja

Szén nanoszerkezetek grafén nanolitográfiai szimulációja GYŐR Szén nanoszerkezetek grafén nanolitográfiai szimulációja Dr. László István, Dr. Zsoldos Ibolya BMGE Elméleti Fizika Tanszék, SZE Anyagtudomány és Technológia Tanszék GYŐR Motiváció, előzmény: Grafén

Részletesebben

Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása

Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Anyagfizikai Tanszék,

Részletesebben

Villamosipari anyagismeret. Program, követelmények ősz

Villamosipari anyagismeret. Program, követelmények ősz Villamosipari anyagismeret Program, követelmények 2015. ősz I. félév: 2 óra előadás, vizsga II. félév: 1 óra labor, évközi jegy* Követelmények: Előadás látogatása kötelező; ellenőrzése (katalógus) minimum

Részletesebben

Polimer nanokompozitok

Polimer nanokompozitok Polimer nanokompozitok Hári József és Pukánszky Béla BME Fizikai Kémia és Anyagtudományi Tanszék Műanyag- és Gumiipari Laboratórium MTA TTK Anyag- és Környezetkémiai Intézet 2013. november 6. Tartalom

Részletesebben

Villamos tulajdonságok

Villamos tulajdonságok Villamos tulajdonságok A vezetés s magyarázata Elektron függıleges falú potenciálgödörben: állóhullámok alap és gerjesztett állapotok Több elektron: Pauli-elv Sok elektron: Energia sávok Sávelméletlet

Részletesebben

Lehet-e tökéletes nanotechnológiai eszközöket készíteni tökéletlen grafénból?

Lehet-e tökéletes nanotechnológiai eszközöket készíteni tökéletlen grafénból? Lehet-e tökéletes nanotechnológiai eszközöket készíteni tökéletlen grafénból? Márk Géza, Vancsó Péter, Nemes-Incze Péter, Tapasztó Levente, Dobrik Gergely, Osváth Zoltán, Philippe Lamin, Chanyong Hwang,

Részletesebben

NANOELEKTRONIKA ÉS KATONAI ALKALMAZÁSAI

NANOELEKTRONIKA ÉS KATONAI ALKALMAZÁSAI Nánai László NANOELEKTRONIKA ÉS KATONAI ALKALMAZÁSAI A mikroelektronika és a számítástechnika rendkívül gyors fejlődésének következményeképpen az eszközkomponensek mérete rendkívül gyors ütemben csökkent,

Részletesebben

FÉM-OXIDOKKAL BORÍTOTT TÖBBFALÚ SZÉN NANOCSŐ KOMPOZITOK ELŐÁLLÍTÁSA ÉS VIZSGÁLATA

FÉM-OXIDOKKAL BORÍTOTT TÖBBFALÚ SZÉN NANOCSŐ KOMPOZITOK ELŐÁLLÍTÁSA ÉS VIZSGÁLATA FÉM-OXIDOKKAL BORÍTOTT TÖBBFALÚ SZÉN NANOCSŐ KOMPOZITOK ELŐÁLLÍTÁSA ÉS VIZSGÁLATA Doktori (Ph.D.) értekezés NÉMETH ZOLTÁN Témavezető: Hernádi Klára egyetemi tanár Kémia Doktori Iskola Szegedi Tudományegyetem

Részletesebben

Mőködési elv alapján. Alkalmazás szerint. Folyadéktöltéső nyomásmérık Rugalmas alakváltozáson alapuló nyomásmérık. Manométerek Barométerek Vákuummérık

Mőködési elv alapján. Alkalmazás szerint. Folyadéktöltéső nyomásmérık Rugalmas alakváltozáson alapuló nyomásmérık. Manométerek Barométerek Vákuummérık Nyomásm smérés Nyomásm smérés Mőködési elv alapján Folyadéktöltéső nyomásmérık Rugalmas alakváltozáson alapuló nyomásmérık Alkalmazás szerint Manométerek Barométerek Vákuummérık Nyomásm smérés Mérési módszer

Részletesebben

Fullerének és szén nanocsövek

Fullerének és szén nanocsövek Fullerének és szén nanocsövek A szénnek, mint kémiai elemnek háromféle módosulata ismert; a grafit, a gyémánt, és a fullerének. A szén két közismert allotróp módosulata a gyémánt és a grafit, amelyek fizikai

Részletesebben

ÉRZÉKELŐK. Dr. Pődör Bálint. Óbudai Egyetem KVK Mikroelektronikai és Technológia Intézet 25. ELŐADÁS: SZÉN NANOCSÖVEK (CNT) ÉS CNT SZENZORIKA

ÉRZÉKELŐK. Dr. Pődör Bálint. Óbudai Egyetem KVK Mikroelektronikai és Technológia Intézet 25. ELŐADÁS: SZÉN NANOCSÖVEK (CNT) ÉS CNT SZENZORIKA ÉRZÉKELŐK Dr. Pődör Bálint Óbudai Egyetem KVK Mikroelektronikai és Technológia Intézet 25. ELŐADÁS: SZÉN NANOCSÖVEK (CNT) ÉS CNT SZENZORIKA 2013/2014 2. félév 1 SÉN NANOCSÖVEK (CNT) A nanotechnológiában

Részletesebben

Hallgatói Tájékoztató 2012 Kutatás, témák, TDK lehetőségek. Menyhárd Alfréd Fizikai Kémia és Anyagtudományi Tanszék. Budapest 2012. április 25.

Hallgatói Tájékoztató 2012 Kutatás, témák, TDK lehetőségek. Menyhárd Alfréd Fizikai Kémia és Anyagtudományi Tanszék. Budapest 2012. április 25. Hallgatói Tájékoztató 2012 Kutatás, témák, TDK lehetőségek Menyhárd Alfréd Fizikai Kémia és Anyagtudományi Tanszék Budapest 2012. április 25. 1 Vázlat Felületkémia Csoport Kolloidkémia Csoport és Szol-gél

Részletesebben

Polimer kompozitok alapanyagai, tulajdonságai, kompozitmechanikai alapok

Polimer kompozitok alapanyagai, tulajdonságai, kompozitmechanikai alapok SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimer kompozitok alapanyagai, tulajdonságai, kompozitmechanikai alapok DR Hargitai Hajnalka 2011.10.19. Polimerek

Részletesebben

A jövő anyaga: a szilícium. Az atomoktól a csillagokig 2011. február 24.

A jövő anyaga: a szilícium. Az atomoktól a csillagokig 2011. február 24. Az atomoktól a csillagokig 2011. február 24. Pavelka Tibor, Tallián Miklós 2/24/2011 Szilícium: mindennapjaink alapvető anyaga A szilícium-alapú technológiák mindenütt jelen vannak Mikroelektronika Számítástechnika,

Részletesebben

A Nanotechnológia csodái

A Nanotechnológia csodái A Nanotechnológia csodái Biró László Péter Műszaki Fizikai és Anyagtudományi Kutatóintézet, Budapest Magyar Tudományos Akadémia http://www.nanotechnology.hu/magyarul.html Teller Ede Nanotechnológia.mindenütt

Részletesebben

MIKROELEKTRONIKAI ÉRZÉKELİK I

MIKROELEKTRONIKAI ÉRZÉKELİK I MIKROELEKTRONIKAI ÉRZÉKELİK I Dr. Pıdör Bálint BMF KVK Mikroelektronikai és Technológia Intézet és MTA Mőszaki Fizikai és Anyagtudományi Kutató Intézet 8. ELİADÁS: MECHANIKAI ÉRZÉKELİK I 8. ELİADÁS 1.

Részletesebben

1 ábra a) Kompaundálás kétcsigás extruderben, előtermék: granulátum, b) extrudált lemez vákuumformázásának technológiai lépései, c) fröccsöntés

1 ábra a) Kompaundálás kétcsigás extruderben, előtermék: granulátum, b) extrudált lemez vákuumformázásának technológiai lépései, c) fröccsöntés 1. Hőre lágyuló kompozitok előállítása és feldolgozása Tevékenység: A lecke áttanulmányozása után, a követelményekben meghatározottak alapján rögzítse, majd foglalja össze a lecke tartalmát, készítsen

Részletesebben

Hosszú szénszállal ersített manyagkompozitok mechanikai tulajdonságainak vizsgálata

Hosszú szénszállal ersített manyagkompozitok mechanikai tulajdonságainak vizsgálata Hosszú szénszállal ersített manyagkompozitok mechanikai tulajdonságainak vizsgálata Varga Csilla*, Miskolczi Norbert*, Bartha László*, Falussy Lajos** *Pannon Egyetem Vegyészmérnöki és Folyamatmérnöki

Részletesebben

Textiltermékek szerepe más területek fenntartható fejlesztésében

Textiltermékek szerepe más területek fenntartható fejlesztésében Textiltermékek szerepe más területek fenntartható fejlesztésében Együttmőködési javaslatok más platformok számára Kokasné dr. Palicska Lívia docens Óbudai Egyetem NKTH Szakmai Fórum 2010. június 7. 1 A

Részletesebben

Adatgyőjtés, mérési alapok, a környezetgazdálkodás fontosabb mőszerei

Adatgyőjtés, mérési alapok, a környezetgazdálkodás fontosabb mőszerei GazdálkodásimodulGazdaságtudományismeretekIKözgazdaságtan KÖRNYEZETGAZDÁLKODÁSIMÉRNÖKIMScTERMÉSZETVÉDELMIMÉRNÖKIMSc Tudományos kutatásmódszertani, elemzési és közlési ismeretek modul Adatgyőjtés, mérési

Részletesebben

PÁSZTÁZÓSZONDÁS MIKROSZKÓPIA

PÁSZTÁZÓSZONDÁS MIKROSZKÓPIA PÁSZTÁZÓSZONDÁS MIKROSZKÓPIA Molnár László Milán Mikro- és nanotechnológia 2008.10.14. MIKROSZKÓPOS MÓDSZEREK I. OPTIKAI ÉS ELEKTRON Név Mőkıdés elve Elınyök Hátrányok Optikai Egyszerő Diffrakciólimitált

Részletesebben

Anyagismeret. Polimer habok. Hab:

Anyagismeret. Polimer habok. Hab: Polimer habok gyártása 2 Budapesti Műszaki és Gazdaságtudományi Egyetem Polimertechnika Tanszék Polimer habok Hab: Olyan kétfázisú rendszer, amelyben statisztikus eloszlású, változó méretű gázbuborékok

Részletesebben

Kerámiák és kompozitok (gyakorlati elokész

Kerámiák és kompozitok (gyakorlati elokész Kerámiák MEHANIKAI TEHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK Kerámiák és kompozitok (gyakorlati elokész szíto) dr. Németh Árpád arpinem@eik.bme.hu A k e r ám i a a g örö g ( k iég e t e t t ) s zóból e

Részletesebben

Előzmények. a:sige:h vékonyréteg. 100 rétegből álló a:si/ge rétegrendszer (MultiLayer) H szerepe: dangling bond passzíválása

Előzmények. a:sige:h vékonyréteg. 100 rétegből álló a:si/ge rétegrendszer (MultiLayer) H szerepe: dangling bond passzíválása a:sige:h vékonyréteg Előzmények 100 rétegből álló a:si/ge rétegrendszer (MultiLayer) H szerepe: dangling bond passzíválása 5 nm vastag rétegekből álló Si/Ge multiréteg diffúziós keveredés során a határfelületek

Részletesebben

Elektromos ellenállás, az áram hatásai, teljesítmény

Elektromos ellenállás, az áram hatásai, teljesítmény Elektromos ellenállás, az áram hatásai, teljesítmény Elektromos ellenállás Az anyag részecskéi akadályozzák a töltések mozgását. Ezt a tulajdonságot nevezzük elektromos ellenállásnak. Annak a fogyasztónak

Részletesebben

Termoelektromos polimerek és polimerkompozitok

Termoelektromos polimerek és polimerkompozitok MŰANYAGFAJTÁK Termoelektromos polimerek és polimerkompozitok A villamos energia hőmérséklet-különbséggé vagy fordítva a hőmérséklet-különbség villamos energiává való közvetlen átalakítása bizonyos polimerekkel

Részletesebben

Réz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése

Réz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése Réz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Department of Materials Physics, Eötvös Loránd University,

Részletesebben

MFP a magas szilárdsági tulajdonságok mellett nagyon könnyen megmunkálható.

MFP a magas szilárdsági tulajdonságok mellett nagyon könnyen megmunkálható. MFP TERMÉKISMERTETİ Mi az MFP = Multi Funkcionális Panel, keresztül menı hosszú vékony faapríték szállakból álló forgácslap. Az aprítékot a fedı és középrétegben szabálytalanul terítik szét. Ezen a módon

Részletesebben

Tisztán kivehetı tendencia: kommunikációs hálózatok egyre bonyolultabbakká válnak Hálózat bonyolultsága

Tisztán kivehetı tendencia: kommunikációs hálózatok egyre bonyolultabbakká válnak Hálózat bonyolultsága @ Budapest University of Technology and Economics Nagy hálózatok evolúciója Gulyás András, Heszberger Zalán High Speed Networks Laboratory Internet trendek Tisztán kivehetı tendencia: kommunikációs hálózatok

Részletesebben

Szén nanoszerkezetekkel adalékolt szilíciumnitrid. Tapasztó Orsolya

Szén nanoszerkezetekkel adalékolt szilíciumnitrid. Tapasztó Orsolya Szén nanoszerkezetekkel adalékolt szilíciumnitrid nanokompozitok PhD tézisfüzet Tapasztó Orsolya Témavezető: Dr. Balázsi Csaba MTA TTK Műszaki Fizikai és Anyagtudományi Intézet Budapest 2012 A kutatások

Részletesebben

Egzotikus elektromágneses jelenségek alacsony hőmérsékleten Mihály György BME Fizikai Intézet Hall effektus Edwin Hall és az összenyomhatatlan elektromosság Kvantum Hall effektus Mágneses áram anomális

Részletesebben

HA8EV Antennaforgató vezérlı 6.0e

HA8EV Antennaforgató vezérlı 6.0e HA8EV Antennaforgató vezérlı 6.0e Copyright 2010 HA8EV Szőcs Péter Tartalomjegyzék: 1.) Bevezetés 3 2.) Az áramkör rövid ismertetése 3 3.) Az áramkör kalibrálása 4 4.) Nulla pozíció, avagy végállás keresése

Részletesebben

A 2014. évi fizikai Nobel díj kapcsán. Vass László Percept kft www.percept.hu 2014. október 16.

A 2014. évi fizikai Nobel díj kapcsán. Vass László Percept kft www.percept.hu 2014. október 16. A 2014. évi fizikai Nobel díj kapcsán Vass László Percept kft www.percept.hu 2014. október 16. 2014. évi fizikai Nobel díj, 1/3 Isamu Akasaki Született: 1929, Chiran, Japan A Meijo University, Nagoya,

Részletesebben

Deformáció hatása a hidrogéntárolás tulajdonságaira Mg-alapú amorf ötvözetben

Deformáció hatása a hidrogéntárolás tulajdonságaira Mg-alapú amorf ötvözetben Deformáció hatása a hidrogéntárolás tulajdonságaira Mg-alapú amorf ötvözetben Révész Ádám Kis-Tóth Ágnes Eötvös Loránd Tudományegyetem Anyagfizikai Tanszék Visegrád, 2012. január 18-20 TÁMOP-4.2.1/B-09/1/KMR-2010-0003

Részletesebben

Mérés és adatgyűjtés

Mérés és adatgyűjtés Mérés és adatgyűjtés 7. óra Mingesz Róbert Szegedi Tudományegyetem 2013. április 11. MA - 7. óra Verzió: 2.2 Utolsó frissítés: 2013. április 10. 1/37 Tartalom I 1 Szenzorok 2 Hőmérséklet mérése 3 Fény

Részletesebben

SZÉN NANOCSŐ KOMPOZITOK ELŐÁLLÍTÁSA ÉS VIZSGÁLATA

SZÉN NANOCSŐ KOMPOZITOK ELŐÁLLÍTÁSA ÉS VIZSGÁLATA Pannon Egyetem Vegyészmérnöki Tudományok és Anyagtudományok Doktori Iskola SZÉN NANOCSŐ KOMPOZITOK ELŐÁLLÍTÁSA ÉS VIZSGÁLATA DOKTORI (Ph.D.) ÉRTEKEZÉS TÉZISEI Készítette: Szentes Adrienn okleveles vegyészmérnök

Részletesebben

MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403. Dr. Dogossy Gábor Egyetemi adjunktus B 408

MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403. Dr. Dogossy Gábor Egyetemi adjunktus B 408 MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403 Dr. Dogossy Gábor Egyetemi adjunktus B 408 Az anyag Az anyagot az ember nyeri ki a természetből és

Részletesebben

PhD DISSZERTÁCIÓ TÉZISEI

PhD DISSZERTÁCIÓ TÉZISEI Budapesti Muszaki és Gazdaságtudományi Egyetem Fizikai Kémia Tanszék MTA-BME Lágy Anyagok Laboratóriuma PhD DISSZERTÁCIÓ TÉZISEI Mágneses tér hatása kompozit gélek és elasztomerek rugalmasságára Készítette:

Részletesebben

SZENZOROK ÉS MIKROÁRAMKÖRÖK

SZENZOROK ÉS MIKROÁRAMKÖRÖK SZENZOROK ÉS MIKROÁRAMKÖRÖK 22. ELŐADÁS: NANOTECHNOLÓGIA ÉS ÉRZÉKELŐK I: BEVEZETÉS A NANOTECHNOLÓGIÁBA 2015/2016 2. félév 1 AJÁNLOTT IRODALOM: NANOTECHNOLÓGIA Mojzes Imre, Molnár László Milán: Nanotechnológia,

Részletesebben

Röntgensugárzás a tudományban

Röntgensugárzás a tudományban Röntgensugárzás a tudományban Faigel Gyula, MTA Wigner FK SZFI, 2015 Bevezetés Röntgensugárzás a - biológiában -kémiában - szilárdtestfizikában, anyagtudományban - archeológiában és művészetekben Zárszó

Részletesebben

Az ipari komputer tomográfia vizsgálati lehetőségei

Az ipari komputer tomográfia vizsgálati lehetőségei Az ipari komputer tomográfia vizsgálati lehetőségei Dr. Czinege Imre, Kozma István Széchenyi István Egyetem 6. ANYAGVIZSGÁLAT A GYAKORLATBAN KONFERENCIA Cegléd, 2012. június 7-8. Tartalom A CT technika

Részletesebben

ELLENÁLL 1. MÉRŐ ÉRINTKEZŐK:

ELLENÁLL 1. MÉRŐ ÉRINTKEZŐK: 1. MÉŐ ÉINTKEZŐK: 1. MÉŐ ÉINTKEZŐK (folytatás): á tm F ö s s z e s z o rító 1. MÉŐ ÉINTKEZŐK (folytatás): meghibásodott érintkezők röntgen felvételei EED CSÖVES ÉINTKEZŐ: É D 2. CSÚSZÓÉINTKEZŐS ÁTALAKÍTÓK

Részletesebben

Kerámia-szén nanokompozitok vizsgálata kisszög neutronszórással

Kerámia-szén nanokompozitok vizsgálata kisszög neutronszórással Kerámia-szén nanokompozitok vizsgálata kisszög neutronszórással 1 Tapasztó Orsolya 2 Tapasztó Levente 2 Balázsi Csaba 2 1 MTA SZFKI 2 MTA MFA Tartalom 1 Nanokompozit kerámiák 2 Kisszög neutronszórás alapjai

Részletesebben

A tételhez használható segédeszköz: Műszaki táblázatok. 2. Mutassa be a különböző elektródabevonatok típusait, legfontosabb jellemzőit!

A tételhez használható segédeszköz: Műszaki táblázatok. 2. Mutassa be a különböző elektródabevonatok típusait, legfontosabb jellemzőit! 1. Beszéljen arról, hogy milyen feladatok elvégzéséhez választaná a kézi ívhegesztést, és hogyan veszi figyelembe az acélok egyik fontos technológiai tulajdonságát, a hegeszthetőségét! Az ömlesztő hegesztési

Részletesebben

3. METALLOGRÁFIAI VIZSGÁLATOK

3. METALLOGRÁFIAI VIZSGÁLATOK 3. METALLOGRÁFIAI VIZSGÁLATOK MEGBÍZHATÓSÁGI HIBAANALITIKA VIETM154 HARSÁNYI GÁBOR, BALOGH BÁLINT BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT OF ELECTRONICS TECHNOLOGY BEVEZETÉS metallography

Részletesebben

MIKROELEKTRONIKAI ÉRZÉKELİK II

MIKROELEKTRONIKAI ÉRZÉKELİK II MIKROELEKTRONIKAI ÉRZÉKELİK II Dr. Pıdör Bálint BMF KVK Mikroelektronikai és Technológia Intézet és MTA Mőszaki Fizikai és Anyagtudományi Kutató Intézet 3. ELİADÁS: GÁZÉRZÉKELİK I 3. ELİADÁS 1. Bevezetés

Részletesebben

Moore & more than Moore

Moore & more than Moore 1 Moore & more than Moore Fürjes Péter E-mail:, www.mems.hu 2 A SZILÍCIUM (silex) 3 A SZILÍCIUM Felfedező: Jons Berzelius 1823, Svédország Természetes előfordulás: gránit, kvarc, agyag, homok 2. leggyakoribb

Részletesebben

Fényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában. Csarnovics István

Fényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában. Csarnovics István Új irányok és eredményak A mikro- és nanotechnológiák területén 2013.05.15. Budapest Fényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában Csarnovics István Debreceni Egyetem, Fizika

Részletesebben

American Society of Materials. Szilárdtestek. Fullerének (C atomok, sokszögek) zárt gömb, tojás cső (egy és többrétegű)

American Society of Materials. Szilárdtestek. Fullerének (C atomok, sokszögek) zárt gömb, tojás cső (egy és többrétegű) Szilárdtestek Fullerének (C atomok, sokszögek) zárt gömb, tojás cső (egy és többrétegű) csavart alakzatok (spirál, tórusz, stb.) egyatomos vastagságú sík, grafén (0001) Amorf (atomok geometriai rend nélkül)

Részletesebben

Pro/ENGINEER Advanced Mechanica

Pro/ENGINEER Advanced Mechanica Pro/ENGINEER Advanced Mechanica 2009. június 25. Ott István www.snt.hu/cad Nagy alakváltozások Lineáris megoldás Analízis a nagy deformációk tartományában Jellemzı alkalmazási területek: Bepattanó rögzítı

Részletesebben

Biró László Péter. Nanotechnológiai Főosztály MTA Műszaki Fizikai és Anyagtudományi Kutató Intézet

Biró László Péter. Nanotechnológiai Főosztály MTA Műszaki Fizikai és Anyagtudományi Kutató Intézet Biró László Péter Nanotechnológiai Főosztály MTA Műszaki Fizikai és Anyagtudományi Kutató Intézet http://www.mfa.kfki.hu/nanodp/nanodp_eng.shtml Research Institute for Technical Physics & Materials Science

Részletesebben

Méréstechnikai alapfogalmak

Méréstechnikai alapfogalmak Méréstechnikai alapfogalmak 1 Áttekintés Tulajdonság, mennyiség Mérés célja, feladata Metrológia fogalma Mérıeszközök Mérési hibák Mérımőszerek metrológiai jellemzıi Nemzetközi mértékegységrendszer Munka

Részletesebben

NANOELEKTRONIKA JEGYZET MIZSEI JÁNOS RÉSZEIHEZ

NANOELEKTRONIKA JEGYZET MIZSEI JÁNOS RÉSZEIHEZ NANOELEKTRONIKA JEGYZET MIZSEI JÁNOS RÉSZEIHEZ Készítette: Riedl Tamás Tartalomjegyzék 1. Történeti áttekintés... 3 2. A technológia fejlődése, alapok... 3 A MOS tranzisztor... 4 3. Nemlinearitás: A bináris

Részletesebben

POLIMERTECHNIKA SZEKCIÓ

POLIMERTECHNIKA SZEKCIÓ BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM GÉPÉSZMÉRNÖKI KAR POLIMERTECHNIKA SZEKCIÓ Helyszín: Polimertechnika Tanszék Könytár T. ép. 301. Időpont: 2012. november 14. 8:30 Elnök: Dr. Vas László Mihály,

Részletesebben

Társított és összetett rendszerek

Társított és összetett rendszerek Társított és összetett rendszerek Bevezetés Töltőanyagot tartalmazó polimerek tulajdonságok kölcsönhatások szerkezet Polimer keverékek elegyíthetőség összeférhetőség Többkomponensű rendszerek Mikromechanikai

Részletesebben

Mérésadatgyűjtés, jelfeldolgozás.

Mérésadatgyűjtés, jelfeldolgozás. Mérésadatgyűjtés, jelfeldolgozás. Nem villamos jelek mérésének folyamatai. Érzékelők, jelátalakítók felosztása. Passzív jelátalakítók. 1.Ellenállás változáson alapuló jelátalakítók -nyúlásmérő ellenállások

Részletesebben

Többfalú szén nanocső tartalmú polimer nanokompozitok előállítása és tanulmányozása

Többfalú szén nanocső tartalmú polimer nanokompozitok előállítása és tanulmányozása Kerpely Antal Anyagtudományok és Technológiák Doktori Iskola Vezetője: Dr. Roósz András egyetemi tanár, MTA rendes tagja Többfalú szén nanocső tartalmú polimer nanokompozitok előállítása és tanulmányozása

Részletesebben

A tanulók tudják alkalmazni és értsék az alapvetı elektrotechnikai fogalmakat összefüggéseket egyenáramú körökben Tartalom

A tanulók tudják alkalmazni és értsék az alapvetı elektrotechnikai fogalmakat összefüggéseket egyenáramú körökben Tartalom Szakközépiskola CÉLOK ÉS FELADATOK, FEJLESZTÉSI KÖVETELMÉNYEK A tantervben meghatározott tananyag feldolgozásának célja, hogy a(z) Erısáramú elektrotechnikus/erısáramú elektrotechnikus szakma gyakorlása

Részletesebben

Elektromos áram. Vezetési jelenségek

Elektromos áram. Vezetési jelenségek Elektromos áram. Vezetési jelenségek Emlékeztető Elektromos áram: töltéshordozók egyirányú áramlása Áramkör részei: áramforrás, vezető, fogyasztó Áramköri jelek Emlékeztető Elektromos áram hatásai: Kémiai

Részletesebben

Perifériáknak nevezzük a számítógép központi egységéhez kívülről csatlakozó eszközöket, melyek az adatok ki- vagy bevitelét, illetve megjelenítését

Perifériáknak nevezzük a számítógép központi egységéhez kívülről csatlakozó eszközöket, melyek az adatok ki- vagy bevitelét, illetve megjelenítését Perifériák monitor Perifériáknak nevezzük a számítógép központi egységéhez kívülről csatlakozó eszközöket, melyek az adatok ki- vagy bevitelét, illetve megjelenítését szolgálják. Segít kapcsolatot teremteni

Részletesebben

FÉLVEZETŐ ESZKÖZÖK I. Elektrotechnika 4. előadás

FÉLVEZETŐ ESZKÖZÖK I. Elektrotechnika 4. előadás FÉLVEZETŐ ESZKÖZÖK I. Elektrotechnika 4. előadás FÉLVEZETŐ ESZKÖZÖK A leggyakrabban használt félvezető anyagok a germánium (Ge), és a szilícium (Si). Félvezető tulajdonsággal rendelkező elemek: szén (C),

Részletesebben

NYOMTATOTT HUZALOZÁSÚ LAPOK GYÁRTÁSTECHNOLÓGIÁJA

NYOMTATOTT HUZALOZÁSÚ LAPOK GYÁRTÁSTECHNOLÓGIÁJA NYOMTATOTT HUZALOZÁSÚ LAPOK GYÁRTÁSTECHNOLÓGIÁJA Az elektronikai tervező általában nem gyárt nyomtatott lapokat, mégis kell, hogy legyen némi rálátása a gyártástechnológiára, hogy terve kivitelezhető legyen.

Részletesebben

Nanofizika, nanotechnológia és anyagtudomány

Nanofizika, nanotechnológia és anyagtudomány Nanofizika, nanotechnológia és anyagtudomány Magyarázó feliratok Nanofizika, nanotechnológia és anyagtudomány Növekvő ütemű fejlődés Helyzetelemzés Technológia és minősítés Nanoszekezetek fabrikált építkező

Részletesebben

G04 előadás Napelem technológiák és jellemzőik. Szent István Egyetem Gödöllő

G04 előadás Napelem technológiák és jellemzőik. Szent István Egyetem Gödöllő G04 előadás Napelem technológiák és jellemzőik Kristályos szilícium napelem keresztmetszete negatív elektróda n-típusú szennyezés pozitív elektróda p-n határfelület p-típusú szennyezés Napelem karakterisztika

Részletesebben

Szigetelők Félvezetők Vezetők

Szigetelők Félvezetők Vezetők Dr. Báder Imre: AZ ELEKTROMOS VEZETŐK Az anyagokat elektromos erőtérben tapasztalt viselkedésük alapján két alapvető csoportba soroljuk: szigetelők (vagy dielektrikumok) és vezetők (vagy konduktorok).

Részletesebben

Tudományos Diákköri Konferencia 2008. POLIMERTECHNIKA SZEKCIÓ

Tudományos Diákköri Konferencia 2008. POLIMERTECHNIKA SZEKCIÓ POLIMERTECHNIKA SZEKCIÓ Helyszín: Polimertechnika Tanszék Laboratórium Kezdési időpont: 2008. november 19. 8 30 Elnök: Dr. Vas László Mihály egyetemi docens Titkár: Gombos Zoltán PhD hallgató Tagok: László

Részletesebben

1.A 1.A. 1.A Villamos alapfogalmak Feszültség, áram, töltés, ellenállás

1.A 1.A. 1.A Villamos alapfogalmak Feszültség, áram, töltés, ellenállás 1.A Villamos alapfogalmak Feszültség, áram, töltés, ellenállás Definiálja a feszültség, az áram, a töltés, az ellenállás és a vezetıképesség fogalmát, jellemzıit! Ismertesse a feszültség, az áram, a töltés,

Részletesebben

Megújuló kompozitok, anyagok

Megújuló kompozitok, anyagok Megújuló kompozitok, anyagok K+F+I a Faipari Mérnöki Karon Alpár Tibor, Németh Róbert, Takáts Péter A fa, mint nyersanyag csírázás A fa, mint nyersanyag: természetes megújuló fen7artható környezet- és

Részletesebben

Hegesztés 1. Általános elvek Kézi ívhegesztés. Dr. Horváth László

Hegesztés 1. Általános elvek Kézi ívhegesztés. Dr. Horváth László Hegesztés 1 Általános elvek Kézi ívhegesztés Dr. Horváth László Hegesztés Kohéziós kapcsolat Nem oldható természetes, anyagszerő, folytonos Technológiailag igényes Hegesztési eljárások 2 Elektromos ívhegesztések

Részletesebben

Útmutató kezdők részére az energia és a teljesítmény megértéséhez

Útmutató kezdők részére az energia és a teljesítmény megértéséhez Útmutató kezdők részére az energia és a teljesítmény megértéséhez Neil Packer cikke, Staffordshire Egyetem, Egyesült Királyság - 2011. február Az energia Az energia a munkához való képesség. A történelemben

Részletesebben

TERMOELEM-HİMÉRİK (Elméleti összefoglaló)

TERMOELEM-HİMÉRİK (Elméleti összefoglaló) Alapfogalmak, meghatározások TERMOELEM-HİMÉRİK (Elméleti összefoglaló) A termoelektromos átalakítók hımérsékletkülönbség hatására villamos feszültséget szolgáltatnak. Ezért a termoelektromos jelátalakítók

Részletesebben

Budapesti Műszaki és Gazdaságtudományi Egyetem (BME) Építészmérnöki Kar. Világítástechnika. Mesterséges világítás. Szabó Gergely

Budapesti Műszaki és Gazdaságtudományi Egyetem (BME) Építészmérnöki Kar. Világítástechnika. Mesterséges világítás. Szabó Gergely Építészmérnöki Kar Világítástechnika Mesterséges világítás Szabó Gergely Épületenergetikai és Épületgépészeti Tanszék Világítástechnika Mesterséges világítás 2 1 Felkészülést segítő szakirodalom: Majoros

Részletesebben

I. Nyitó lineáris tartomány II. Nyitó exponenciális tartomány III. Záróirányú tartomány IV. Letörési tartomány

I. Nyitó lineáris tartomány II. Nyitó exponenciális tartomány III. Záróirányú tartomány IV. Letörési tartomány A DIÓDA. A dióda áramiránytól függı ellenállású alkatrész. Az egykristály félvezetı diódákban a p-n átmenet tulajdonságait használják ki. A p-n átmenet úgy viselkedik, mint egy áramszelep, az áramot az

Részletesebben

MÉHSEJT PP Ilyen könnyő a szilárdság

MÉHSEJT PP Ilyen könnyő a szilárdság MÉHSEJT PP Ilyen könnyő a szilárdság A méhsejt gyártás alapanyaga polipropilén, egy termoplasztikus, újrahasznosított anyag a poliolefinek termékcsoportjából. A méhsejt PP szerkezeti félkész gyártmány,

Részletesebben

72-74. Képernyő. monitor

72-74. Képernyő. monitor 72-74 Képernyő monitor Monitorok. A monitorok szöveg és grafika megjelenítésére alkalmas kimeneti (output) eszközök. A képet képpontok (pixel) alkotják. Általános jellemzők (LCD) Képátló Képarány Felbontás

Részletesebben

Az elektronikai technológia újdonságai

Az elektronikai technológia újdonságai HŐTÉSI MEGOLDÁSOK Az elektronikai technológia újdonságai Sinkovics Bálint 2009. október 13. BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT OF ELECTRONICS TECHNOLOGY Hıterjedés a hıterjedés

Részletesebben

MIKROELEKTRONIKAI ÉRZÉKELİK I

MIKROELEKTRONIKAI ÉRZÉKELİK I MIKROELEKTRONIKAI ÉRZÉKELİK I Dr. Pıdör Bálint BMF KVK Mikroelektronikai és Technológia Intézet és MTA Mőszaki Fizikai és Anyagtudományi Kutató Intézet 5. ELİADÁS (OPTIKAI SUGÁRZÁSÉRZÉKELİK, 2. RÉSZ) 5.

Részletesebben

9. Laboratóriumi gyakorlat NYOMÁSÉRZÉKELŐK

9. Laboratóriumi gyakorlat NYOMÁSÉRZÉKELŐK 9. Laboratóriumi gyakorlat NYOMÁSÉRZÉKELŐK 1.A gyakorlat célja Az MPX12DP piezorezisztiv differenciális nyomásérzékelő tanulmányozása. A nyomás feszültség p=f(u) karakterisztika megrajzolása. 2. Elméleti

Részletesebben

Mikrohullámú abszorbensek vizsgálata

Mikrohullámú abszorbensek vizsgálata Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 3. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont

Részletesebben

CORONA MCI rádiózható nedvesenfutó mérıkapszulás házi vízmérı

CORONA MCI rádiózható nedvesenfutó mérıkapszulás házi vízmérı Alkalmazási terület: Családi házak, kisebb közösségek vízfogyasztásának mérésére. MID engedéllyel rendelkezı mérı: hidegvíz mérésére 50 C ig, 16 bar üzemi nyomásig. Jellemzık Az alkalmazott és a feldolgozott

Részletesebben

Tárgyszavak: alakmemória-polimerek; elektromosan vezető adalékok; nanokompozitok; elektronika; dópolás.

Tárgyszavak: alakmemória-polimerek; elektromosan vezető adalékok; nanokompozitok; elektronika; dópolás. MŰANYAGFAJTÁK Elektroaktív polimerek Nikkel és vas-oxid tartalmú keverékek előállítását és tulajdonságait vizsgálták a vezetőképesség növelése és alakmemóriával rendelkező polimerek előállítása céljából.

Részletesebben

Maximális pontosság a legapróbb részletekig

Maximális pontosság a legapróbb részletekig Maximális pontosság a legapróbb részletekig 10 pontosabb! PÁRATLAN ÉRTÉKEK Lehetséges gyártási tűréshatár...+/- 10 μm Vágófelület-megmunkálás minősége... N6-ig ELŐ NYÖK A mikrorészecskék megmunkálására

Részletesebben

NANOTECHNOLÓGIÁK I. ANYAGMÉRNÖK MSC KÉPZÉS SZAKIRÁNYOS TÁRGY. (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM

NANOTECHNOLÓGIÁK I. ANYAGMÉRNÖK MSC KÉPZÉS SZAKIRÁNYOS TÁRGY. (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM NANOTECHNOLÓGIÁK I. ANYAGMÉRNÖK MSC KÉPZÉS SZAKIRÁNYOS TÁRGY (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR Fémtani, Képlékenyalakítási és Nanotechnológiai

Részletesebben
