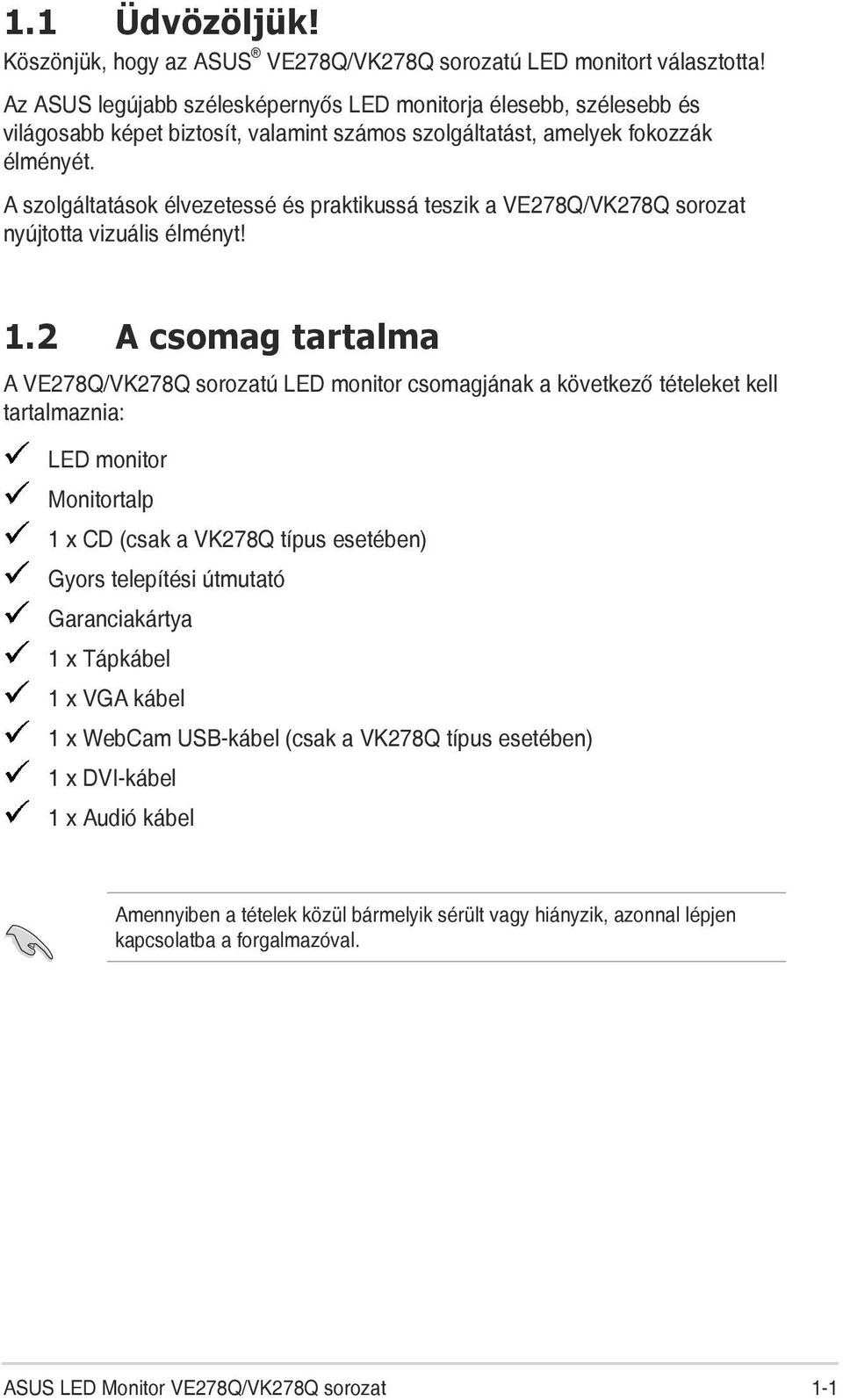

7 1.1 Üdvözöljük! Köszönjük, hogy az ASUS VE278Q/VK278Q sorozatú LED monitort választotta! Az ASUS legújabb szélesképernyős LED monitorja élesebb, szélesebb és világosabb képet biztosít, valamint számos szolgáltatást, amelyek fokozzák élményét. A szolgáltatások élvezetessé és praktikussá teszik a VE278Q/VK278Q sorozat nyújtotta vizuális élményt! 1.2 A csomag tartalma A VE278Q/VK278Q sorozatú LED monitor csomagjának a következő tételeket kell tartalmaznia: LED monitor Monitortalp 1 x CD (csak a VK278Q típus esetében) Gyors telepítési útmutató Garanciakártya 1 x Tápkábel 1 x VGA kábel 1 x WebCam USB-kábel (csak a VK278Q típus esetében) 1 x DVI-kábel 1 x Audió kábel Amennyiben a tételek közül bármelyik sérült vagy hiányzik, azonnal lépjen kapcsolatba a forgalmazóval. ASUS LED Monitor VE278Q/VK278Q sorozat 1-1

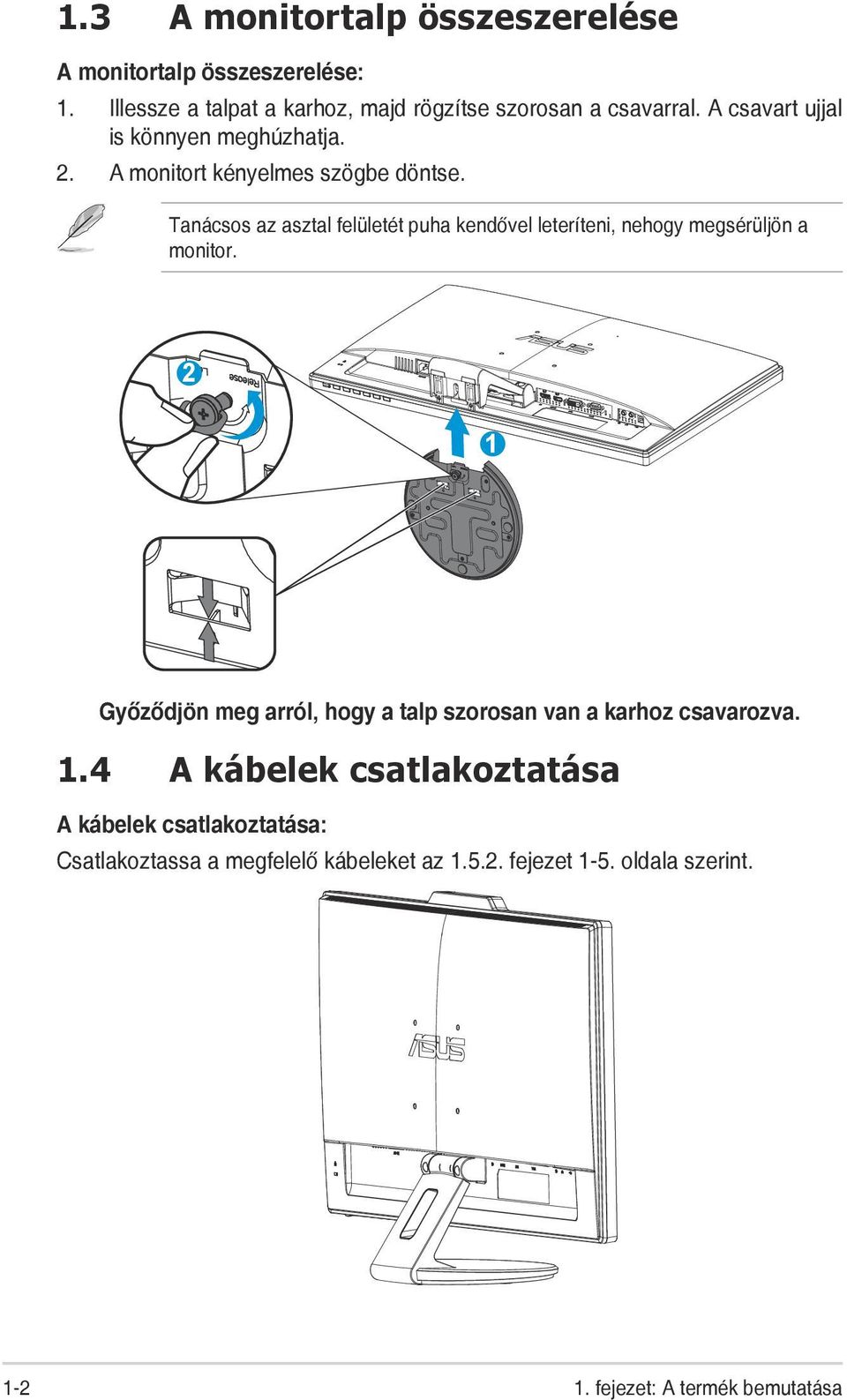

8 1.3 A monitortalp összeszerelése A monitortalp összeszerelése: 1. Illessze a talpat a karhoz, majd rögzítse szorosan a csavarral. A csavart ujjal is könnyen meghúzhatja. 2. A monitort kényelmes szögbe döntse. Tanácsos az asztal felületét puha kendővel leteríteni, nehogy megsérüljön a monitor. 2 1 Győződjön meg arról, hogy a talp szorosan van a karhoz csavarozva. 1.4 A kábelek csatlakoztatása A kábelek csatlakoztatása: Csatlakoztassa a megfelelő kábeleket az fejezet 1-5. oldala szerint fejezet: A termék bemutatása

9 1.5 A monitor bemutatása Az LED monitor elölnézete 1. Gomb: A gomb hosszú ideig tartó lenyomása (2-4 másodpercig) automatikusan optimális helyzetbe, órajelre és fázisra állítja a képet (csak a VGA üzemmód esetében). Használja ezt a gyorsgombot hat előre beállított videó üzemmód közötti váltáshoz (Scenery Mode (Tájkép mód), Standard Mode (Normál mód), Theater Mode (Színház mód), Game Mode (Játék mód), Night View Mode (Éjszakai üzemmód) és srgb Mode (srgb mód)), a SPLENDID képjavítási technológia támogatásával. Kilépés az OSD menüből, illetve visszatérés az előző menübe, ha az OSD menü aktív. 2. gomb: Nyomja meg a gombot a kép a képben funkció aktiválásához. Egyszerre nem lehet a DVI és a HDMI bemeneti forrást kiválasztani Fő, illetve PIP forrásként. 3. gomb: Ez a gomb a kijelölt funkció értékének csökkentésére, illetve a következő funkcióra történő lépésre való. Gyorsgombként is működik a hangerő beállításához. ASUS LED Monitor VE278Q/VK278Q sorozat 1-3

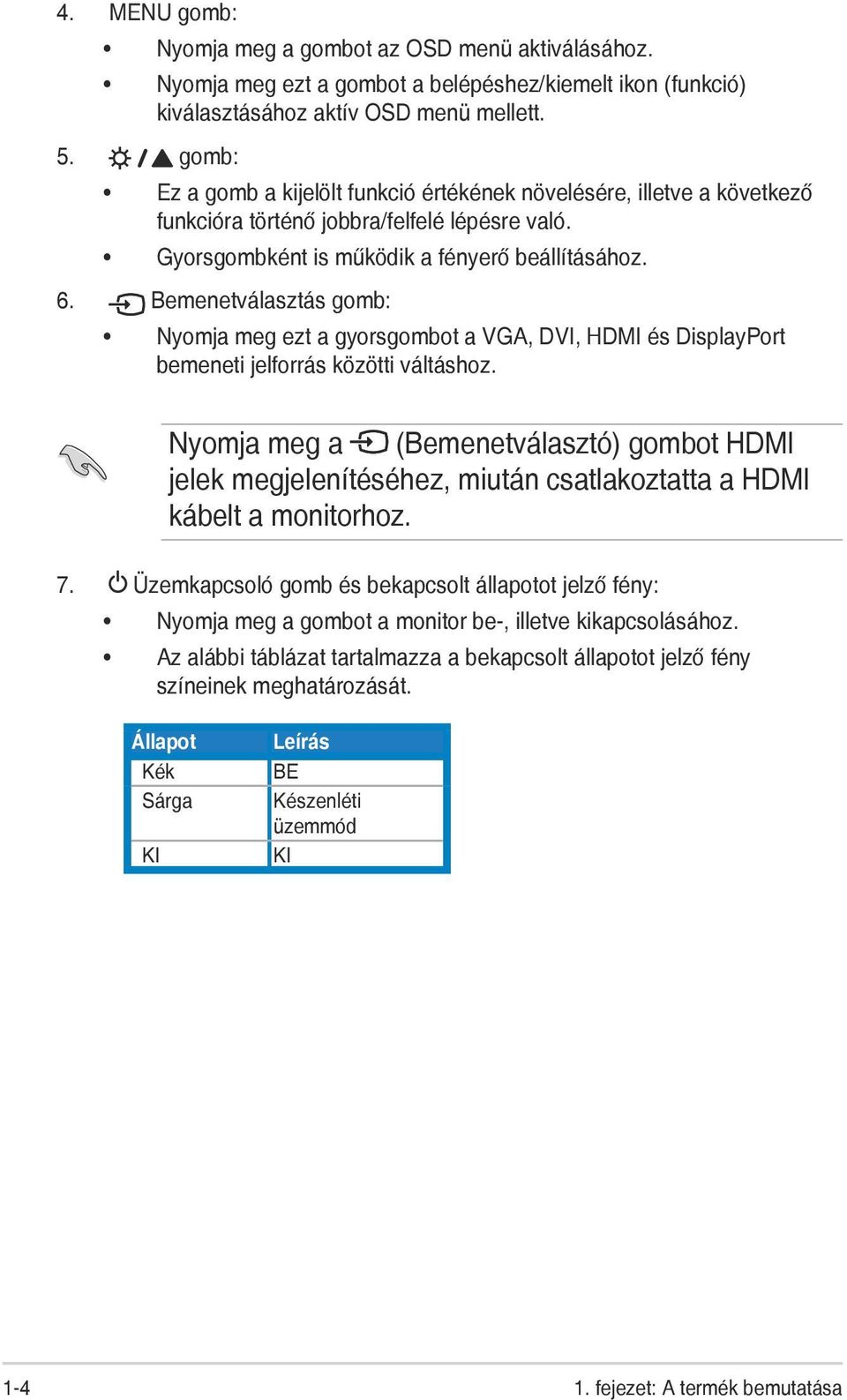

10 4. MENU gomb: Nyomja meg a gombot az OSD menü aktiválásához. Nyomja meg ezt a gombot a belépéshez/kiemelt ikon (funkció) kiválasztásához aktív OSD menü mellett. 5. gomb: Ez a gomb a kijelölt funkció értékének növelésére, illetve a következő funkcióra történő jobbra/felfelé lépésre való. Gyorsgombként is működik a fényerő beállításához. 6. Bemenetválasztás gomb: Nyomja meg ezt a gyorsgombot a VGA, DVI, HDMI és DisplayPort bemeneti jelforrás közötti váltáshoz. Nyomja meg a (Bemenetválasztó) gombot HDMI jelek megjelenítéséhez, miután csatlakoztatta a HDMI kábelt a monitorhoz. 7. Üzemkapcsoló gomb és bekapcsolt állapotot jelző fény: Nyomja meg a gombot a monitor be-, illetve kikapcsolásához. Az alábbi táblázat tartalmazza a bekapcsolt állapotot jelző fény színeinek meghatározását. Állapot Kék Sárga KI Leírás BE Készenléti üzemmód KI fejezet: A termék bemutatása

11 1.5.2 Az LED-monitor hátulnézete Csavarlyukak VESA fali konzolhoz Csatlakozók a hátsó panelen 1 AC tápcsatlakozó 2 DisplayPort 3 HDMI bemeneti csatlakozó 4 DVI csatlakozó 5 VGA csatlakozó 6 Audió vonalszintű bemeneti csatlakozó 7 Fülhallgató-csatlakozó 8 USB bemeneti csatlakozó (csak a VK278Q típuson) ASUS LED Monitor VE278Q/VK278Q sorozat 1-5

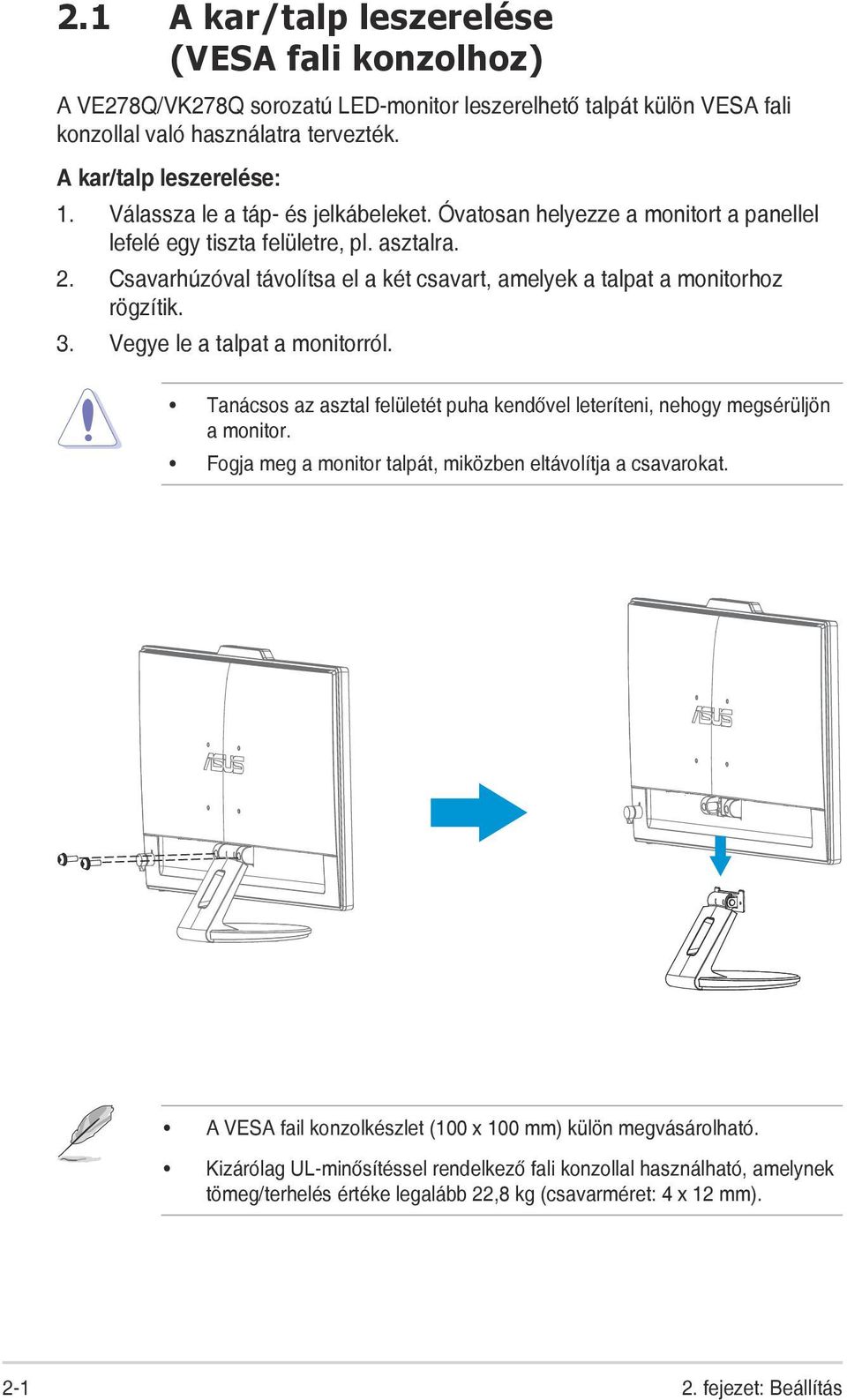

12 2.1 A kar/talp leszerelése (VESA fali konzolhoz) A VE278Q/VK278Q sorozatú LED-monitor leszerelhető talpát külön VESA fali konzollal való használatra tervezték. A kar/talp leszerelése: 1. Válassza le a táp- és jelkábeleket. Óvatosan helyezze a monitort a panellel lefelé egy tiszta felületre, pl. asztalra. 2. Csavarhúzóval távolítsa el a két csavart, amelyek a talpat a monitorhoz rögzítik. 3. Vegye le a talpat a monitorról. Tanácsos az asztal felületét puha kendővel leteríteni, nehogy megsérüljön a monitor. Fogja meg a monitor talpát, miközben eltávolítja a csavarokat. A VESA fail konzolkészlet (100 x 100 mm) külön megvásárolható. Kizárólag UL-minősítéssel rendelkező fali konzollal használható, amelynek tömeg/terhelés értéke legalább 22,8 kg (csavarméret: 4 x 12 mm) fejezet: Beállítás

13 2.2 A monitor beállítása Az optimális nézőszög beállításához tanácsos szemből néznie a monitort, majd a lehető legkényelmesebb állásra beállítania a monitor szögét. Fogja meg a talpat, nehogy leessen a monitor, amikor beállítja a szögét. A monitor nézőszögét -5 és 20 között állíthatja be. -5 ~ A LifeFrame 2 szoftver telepítése Az ASUS VK278Q sorozat egy könnyen használható LifeFrame 2 szoftvert biztosít, amely a webkamerával való együttes használat esetén lehetõvé teszi a felhasználók számára, hogy saját fényképeket vagy videoklipeket készítsenek. A LifeFrame 2 szoftver kizárólag a Microsoft Windows Vista / XP Service Pack 2 és Windows 7 operációs rendszerek használatát támogatja. A LifeFrame 2 szoftver az eszközhöz kapott CD-lemezen található. Üzembe helyezési utasítások 1. Zárja be az összes alkalmazást. 2. Helyezze be az eszközhöz kapott CD-lemezt az optikai meghajtóba, és indítsa el a LifeFrame 2 programot. 3. Kövesse a képernyőn megjelenő utasításokat a telepítés befejezéséhez. ASUS LED Monitor VE278Q/VK278Q sorozat 2-2

14 3.1 OSD (képernyőn megjelenő) menü Útmutató a beállításhoz VE278 Splendid Color Image Sound PIP Settings Input Select Scenery Mode Standard Mode Theater Mode Game Mode Night View Mode srgb System Setup Move Menu Exit 1. Nyomja meg a MENU gombot, hogy aktiválja az OSD menüt. 2. Nyomja meg a vagy gombot a kívánt funkció kiválasztásához. A kívánt funkció kiemelése mellett nyomja meg a MENU gombot az aktiválásához. Ha a kiválasztott funkció almenüvel rendelkezik, nyomja meg a vagy gombot ismét, hogy az almenü funkciói között navigáljon. A kívánt almenü funkció kiemelése mellett nyomja meg a MENU gombot az aktiválásához. 3. Nyomja meg a vagy gombot a kiválasztott funkció beállításának módosításához. 4. Az OSD menüből történő kilépéshez nyomja meg a gombot. Más funkciók beállításainak módosításához ismételje meg a 2. és a 3. lépést OSD funkciók leírása 1. Splendid Ez a funkció hat alfunkciót tartalmaz, amelyeket tetszés szerint kiválaszthat. Mindegyik üzemmód Reset (alaphelyzet) funkcióval rendelkezik, ami lehetővé teszi saját beállításának megtartását, illetve az alapértelmezett módba történő visszalépést. VE278 Splendid Color Image Sound PIP Settings Input Select Scenery Mode Standard Mode Theater Mode Game Mode Night View Mode srgb System Setup Move Menu Exit Scenery Mode (Tájkép mód): A legjobb választás tájképeket ábrázoló fotók megjelenítéséhez SPLENDID képjavítással fejezet: Általános utasítások

15 Standard Mode (Normál mód): A legjobb választás dokumentumok szerkesztéséhez SPLENDID képjavítással. Theater Mode (Színház mód): A legjobb választás filmekhez SPLENDID képjavítással. Game Mode (Játék mód): A legjobb választás játékokhoz SPLENDID képjavítással. Night View Mode (Éjszakai üzemmód): A legjobb választás sötét jeleneteket tartalmazó játékokhoz vagy filmekhez SPLENDID képjavítással. Standard (Normál) és srgb módban a Saturation (Színtelítettség), Color Temp. (Színhőmérséklet), Skin Tone (Bőrtónus), Sharpness (Keménység) és ASCR funkciók nem állíthatók be a felhasználó által. 2. Szín Válassza ki az Önnek legjobban tetsző színezetet. VE278 Splendid Color Image Sound PIP Settings Input Select System Setup Brightness Contrast Saturation Color Temp Skin Tone User Mode Move Menu Exit Brightness (Fényerő): A beállítási tartomány 0-tól 100-ig terjed. A gomb gyorsgombként is működik a funkció aktiválásához. Contrast (Kontraszt): A beállítási tartomány 0-tól 100-ig terjed. Saturation (Színtelítettség): A beállítási tartomány 0-tól 100-ig terjed. Color Temp. (Színhőmérséklet): három szín-üzemmódot (Cool (Hideg), Normal (Normál), Warm (Meleg)) és egy User Mode (egyéni üzemmódban) tartalmaz. Skin Tone (Bőrtónus): Három szín-üzemmódot tartalmaz: Reddish (Vöröses), Natural (Természetes) és Yellowish (Sárgás). Az User Mode (egyéni üzemmódban) az R (Red - Vörös), G (Green - Zöld) és B (Blue - Kék) színek a felhasználó által beállíthatóak 0-tól 100-ig terjedő tartományban. ASUS LED Monitor VE278Q/VK278Q sorozat 3-2

16 3. Kép A keménységét, Trace Free, képarány-beállításét, helyzetét (csak VGA) és fókuszát (csak VGA) ebből a főmenüből állíthatja be. VE278 Splendid Color Image Sound PIP Settings Input Select System Setup Sharpness Trace Free Aspect Control ASCR Position Focus 50 0 Full Move Menu Exit Sharpness (Keménység): Beállítja a kép keménységét. A beállítási tartomány 0-tól 100-ig terjed. Trace Free: a válaszidő gyorsításához Over drive technologia segítségével. A beállítási tartomány az alacsony 0 értéktől a gyorsabb 100 értékig terjed. Aspect Control (Képarány-beállítás): A képarányt Full (Teljes kitöltés), 4:3, 1:1 vagy Over Scan (Túlpásztázás) értékre állítja (csak HDMI bemenettel rendelkező típusok esetében). ASCR: jelölje ki a YES (IGEN) vagy NO (NEM) elemet a dinamikus kontrasztfunkció engedélyezéséhez, illetve letiltásához. Position (Helyzet): a kép vízszintes helyzetének (H-Position), illetve függőleges helyzetének (V-Position) beállítását teszi lehetővé. A beállítási tartomány 0-tól 100-ig terjed (csak VGA bemenettel rendelkező típusok esetében). Focus (Fókusz): csökkenti a kép sorzaját és a képismétlési zaját a (Phase) és az (Clock) külön-külön történő beállításával. A beállítási tartomány 0-tól 100-ig terjed (csak VGA bemenettel rendelkező típusok esetében). 4. Hang A hangbeállítások tetszés elvégzéséhez. VE278 Splendid Color Image Sound PIP Settings Input Select System Setup Volume Bass Treble Balance Mute OFF Move Menu Exit fejezet: Általános utasítások

17 Volume (Hangerő): Beállítja a kimeneti hangerőt. A gomb gyorsgombként is működik a funkció aktiválásához. Bass (Mély): Beállítja a mélyhangok kimeneti teljesítményt. Treble (Magas): Beállítja a magashangok kimeneti teljesítményét. Balance (Balansz): Az első hangszórók közötti balanszot állítja balra vagy jobbra. Mute (Némítás): Némítja a hangot 5. PIP beállítások A PIP Settings (PIP beállítások) lehetővé teszik egy másik ablak megnyitását, amelyen egy másik csatlakoztatott videó jelforrás látható az eredeti videó forrás főablakában. E funkció aktiválásával egyszerre két különböző videó forrás képe látható ugyanazon a monitoron. VE278 Splendid Color Image Sound PIP Settings Input Select System Setup PIP Mode PIP Source Size Position Swap OFF Move Menu Exit PIP Mode (PIP mód): Be- vagy kikapcsolja a PIP funkciót. PIP Source (PIP forrás): Kiválasztja a videó bemeneti jelforrást a VGA, DVI, HDMI és DisplayPort lehetőségek közül. Size (Méret): módosítja a PIP ablak méretét. Az alábbi opciók állnak rendelkezésre: Small (kicsi), Middle (közepes), Large (nagy). Position (Helyzet): beállítja a PIP helyzetét a főablakban. Az alábbi opciók állnak rendelkezésre: Right-Top (Jobb felső sarok), Left-Top (Bal felső sarok), Right-Bottom (Jobb alsó sarok), Left-Bottom (Bal alsó sarok). SWAP (CSERE): A fő- és mellékablak forrását cseréli fel. Egyszerre nem lehet a DVI és a HDMI bemeneti forrást kiválasztani Fő, illetve PIP forrásként. Alcsatorna Főcsatorna VGA DVI HDMI DisplayPort VGA DVI X HDMI X DisplayPort ASUS LED Monitor VE278Q/VK278Q sorozat 3-4

18 6. Bemenetválasztás A bemeneti jelforrás választásához a VGA, DVI, HDMI és DisplayPort közül. VE278 Splendid Color Image Sound VGA DVI HDMI DisplayPort PIP Settings Input Select System Setup Move Menu Exit 7. A rendszer beállítása Beállítja a rendszerkonfigurációt. VE278 Splendid Color Image Sound PIP Settings Input Select System Setup Splendid Demo Mode AI Light OSD Setup Information Language All Reset OFF OFF English Move Menu Exit Splendid Demo Mode (Splendid demo. mód): a Splendid funkció demonstrációját aktiválja. AI Light (AI fény): Automatikusan beállítja a háttérvilágítást a fényviszonyoknak megfelelően. A monitor háttérvilágítása erős megvilágításban fényesebbé, míg sötét megvilágítás mellett sötétebbé válik. Mivel a fényérzékelő a monitor felső részén van, ne takarja el az érzékelési területet. OSD Setup (OSD beállítás): Az OSD menü vízszintes (H-Position), illetve függőleges helyzetének (V-Position), OSD Timeout (valamint időtúllépésének), DDD/Ci átvitelének és átlátszóságának beállítását teszi lehetővé. Information (Információ): megjeleníti a monitor információit. Language (Nyelv): az OSD nyelv kiválasztását teszi lehetővé. A lehetőségek a következők: English (angol), French (francia), German (német), Spanish (spanyol), Italian (olasz), Dutch (holland), Russian (orosz), Traditional Chinese (hagyományos kínai), Simplified Chinese (egyszerűsítétt kínai) és Japanese (japán). Update (Frissítés): a firmware automatikus frissítéséhez. All Reset (Összes visszaállítása): válassza a Yes (Igen) lehetőséget, hogy visszaállítsa az összes gyári alapbeállítást fejezet: Általános utasítások

19 3.2 Műszaki adatok Típus VE278Q VK278Q Panelméret 27,0 W (68,6 cm) 27,0 W (68,6 cm) Max. felbontás 1920x x1080 Fényerő (jellemző) 300cd/m2 300cd/m2 Saját kontrasztarány (jellemző) 1000:1 1000:1 Látószög (CR=10) 160 (V) ; 170 (H) 160 (V) ; 170 (H) Megjeleníthető színek száma 16,7 M (6 bit Hi FRC) 16,7 M (6 bit Hi FRC) Válaszidő 2 ms (Szürkétől szürkéig) 2 ms (Szürkétől szürkéig) Webkamera (beépített) - 2,0 M Szatellit hangszóró 3W x 2 sztereó 3W x 2 sztereó Fülhallgató csatlakozó Igen Igen HDMI hang Igen Igen HDMI bemenet Igen Igen DVI bemenet DVI, HDCP-vel DVI, HDCP-vel D-sub bemenet Igen Igen DisplayPort bemenet Igen Igen Vonalszintű audió bemenet Igen Igen Energiafogyasztás bekapcsolt állapotban 45W 45W Billentés -5 ~ ~ +20 VESA fali konzol Igen (100mm x 100mm) Igen (100mm x 100mm) Fiz. Méret (Sz x Ma x Mé) 643x445,6x220 mm 643x459,6x220 mm Kartondoboz mérete (Sz x Ma x Mé) 732x560x176 mm 732x560x176 mm Nettó tömeg (kb.) 6,5 kg 6,5 kg Bruttó tömeg (kb.) 9,8 kg 9,8 kg Tápfeszültség AC V(Beépített) AC V(Beépített) *A műszaki adatok előzetes értesítés nélkül megváltozhatnak. ASUS LED Monitor VE278Q/VK278Q sorozat 3-6

20 3.3 Hibaelhárítás (GYIK) Probléma Lehetséges megoldás A bekapcsolt állapotot jelző LED Nyomja meg a gombot, hogy meggyőződjön, NEM világít bekapcsolt állapotban van a monitor. Ellenőrizze, hogy megfelelően csatlakozik-e a hálózati tápkábel a monitorhoz, illetve a konnektorhoz. A bekapcsolt állapotot jelző LED Ellenőrizze, hogy a monitor és a számítógép sárga színnel világít és nincs kép. bekapcsolt vannak-e. Győződjön meg arról, hogy a jelkábel megfelelően csatlakozik a monitorhoz és a számítógéphez. Ellenőrizze a jelkábelt, és győződjön meg arról, hogy nem görbült el egy érintkező sem. Csatlakoztasson egy másik monitort a számítógéphez, hogy ellenőrizze, megfelelően működik-e az utóbbi. A kép túl világos vagy túl sötét. A Contrast (Kontraszt) és a Brightness (Fényerő) értékeinek beállítása az OSD menüben. A kép nincs középen, illetve Nyomja meg és tartsa lenyomva a gombot két megfelelő méretre állítva másodpercig a kép automatikus beállításához(csak VGA üzemmódban). A kép H-position és V-Position beállításához az OSD menüben. A kép ugrik vagy szellemképes Győződjön meg arról, hogy a jelkábel megfelelően csatlakozik a monitorhoz és a számítógéphez. Helyezze át az elektromos zavart okozó elektromos berendezéseket. A kép színe hibás (a fehér nem tűnik fehérnek) Ellenőrizze a jelkábelt, és győződjön meg arról, hogy nem görbült el egy érintkező sem. Végezzen visszaállítást az OSD menüben. Állítsa be az R/G/B értékeit, vagy válasszon Color Temperature (színhőmérsékletet) az OSD menüben. A kép életlen Nyomja meg és tartsa lenyomva a gombot két másodpercig a kép automatikus beállításához (csak VGA üzemmódban). A Phase (fázis) és az órajel értékeinek beállítása az OSD menüben. Nincs hang vagy túl halk Győződjön meg arról, hogy a hangkábel megfelelően csatlakozik a monitorhoz és a számítógéphez. Állítsa be a hangerőt a monitoron és a számítógépen. Győződjön meg arról, hogy a hangkártya illesztőprogramja megfelelően telepítve és aktiválva A webkamera nem működik (csak a VK278Q típus esetében) van. Gyõzõdjön meg arról, hogy a 2.0-ás USB-kábel az LED-monitorhoz és a számítógéphez egyaránt szorosan csatlakoztatva van. Győződjön meg arról, hogy Microsoft Windows Vista / XP/Windows 7 Service Pack 2 operációs rendszert használ fejezet: Általános utasítások

21 3.4 Támogatott időzítések listája PC módot támogató, elsődleges időzítés Mód Bemeneti képméret arány VGA 4:3 SVGA 4:3 XGA 4:3 Felbontás V (khz) F (Hz) Pixel-órajel (MHz) 640x480, 60Hz 31,469 59,94 25, x480, 72Hz 37,861 72,809 31,5 640x480, 75Hz 37, ,5 640x480, 85Hz 43,269 85, x600, 56Hz 35,156 56, x600, 60Hz 37,879 60, x600, 72Hz 48,077 72, x600, 75Hz 46, ,5 800x600, 85Hz 53,674 85,061 56, x768, 60Hz 48,363 60, x768, 70Hz 56,476 70, x768, 75Hz 60,023 75,029 78, x768, 85Hz 68,677 84,997 94,5 1152x864, 75Hz 67, :3 1280x960, 60Hz SXGA 5:4 1280x1024, 60Hz 63,981 60, x1024, 75Hz 79,976, P 75, WXGA+ 16: x900, 60Hz 55,935 59, ,5 1440x900, 75Hz 70,635 79, ,75 WSXGA+ 16: x1050, 60Hz 65,29 59, , P 16:9 1920x1080, 60Hz 67, ,5 IBM módok, gyári időzítés-beállítások (D-SUB, DVI-D, HDMI bemenetek) Bemeneti Mód képméret Felbontás V (khz) F (Hz) Pixel-órajel (MHz) arány DOS 640x350, 70Hz 31,469 70,087 25, x350, 85Hz 37,861 85,08 31,5 DOS 720x400, 70Hz 31,469 70,087 28, x400, 85Hz 37,927 85,039 35,5 MAC módok, gyári időzítés-beállítások (D-SUB, DVI-D, HDMI bemenetek) Bemeneti Mód képméret Felbontás V (khz) F (Hz) Pixel-órajel (MHz) arány VGA 4:3 640x480, 67Hz 35 66,667 30,24 SVGA 4:3 832x624, 75Hz 49,725 74,551 57,2832 ASUS LED Monitor VE278Q/VK278Q sorozat 3-8

22 VESA módok, felhasználói beállítások Bemeneti Mód képméret Felbontás V (khz) F (Hz) Pixel-órajel (MHz) arány 16:9 1280x720, 60Hz(RB) 44,444 59, P 16:9 1280x720, 60Hz 44,772 59,855 74,5 16:9 1280x720, 75Hz 56,456 74,777 95, x768, 60Hz(RB) 47,396 59,995 68,25 WXGA 16: x800, 60Hz(RB) 49,306 59, : x800, 60Hz 49,702 59,81 83,5 16: x800, 75Hz 62,795 74, ,5 WSXGA+ 16: x900, 60Hz(RB) 55,469 59,901 88,75 16: x900, 75Hz 70,635 79, ,75 WSXGA+ 1680x1050, 60Hz(RB) 64,674 59, P 16:9 1920x1080, 60Hz 66,587 59, ,5 HDMI módot támogató, elsődleges időzítés VESA módok, gyári időzítés-beállítások Bemeneti Mód képméret Felbontás V (khz) F (Hz) Pixel-órajel (MHz) arány 480i 4:3 720(1440)x480i, 59,94 / 15,734 / 60Hz 15,75 59,94 / / 27,027 16:9 720(1440)x480i, 59,94 / 15,734 / 60Hz 15,75 59,94 / / 27,027 4:3 640x480P, 59,94 / 60Hz 31,469 / 31,5 59,94 / 60 25,175 / 25,2 480P 4:3 720x480P, 59,94 / 60Hz 31,469 / 31,5 59,94 / / 27,027 16:9 720x480P, 59,94 / 60Hz 31,469 / 31,5 59,94 / / 27, i 4:3 1440x576i, 50Hz 15, :9 1440x576i, 50Hz 15, P 4:3 720x576P, 50Hz 31, :9 720x576P, 50Hz 31, P 16:9 1280x720P, 50Hz 37, ,25 16:9 1280x720P, 59,94 / 60Hz 44,955 /45 59,94 / 60 74,176 / 74,25 16:9 1920x1080i, 50Hz 28, , i 33,716 / 16:9 1920x1080i, 59,94 / 60Hz 33,75 59,94 / 60 74,176 / 74,25 HDMI módot támogató, opcionális időzítés Bemeneti Mód képméret Felbontás V (khz) F (Hz) Pixel-órajel (MHz) arány 480P 4:3 1440x480P, 59,94 / 60Hz 31,469 / 31,5 59,94 / / 54,054 16:9 1440x480P, 59,94 / 60Hz 31,469 / 31,5 59,94/60 54 / 54, P 4:3 1440x576P, 50Hz 31,25 56, :9 1440x576P, 50Hz 31, :9 1920x1080P, 50Hz 56, ,5 1080P 67,433 / 16:9 1920x1080P, 59,94 /60Hz 67,5 59,94 / ,352 / 148,5 * Előfordulhat, hogy a fenti táblázatokban nem szereplő üzemmódok nem támogatottak. Az optimális felbontás érdekében javasoljuk a fenti táblázatban felsorolt üzemmódok használatát fejezet: Általános utasítások
