Kiválasztási útmutató

Átírás

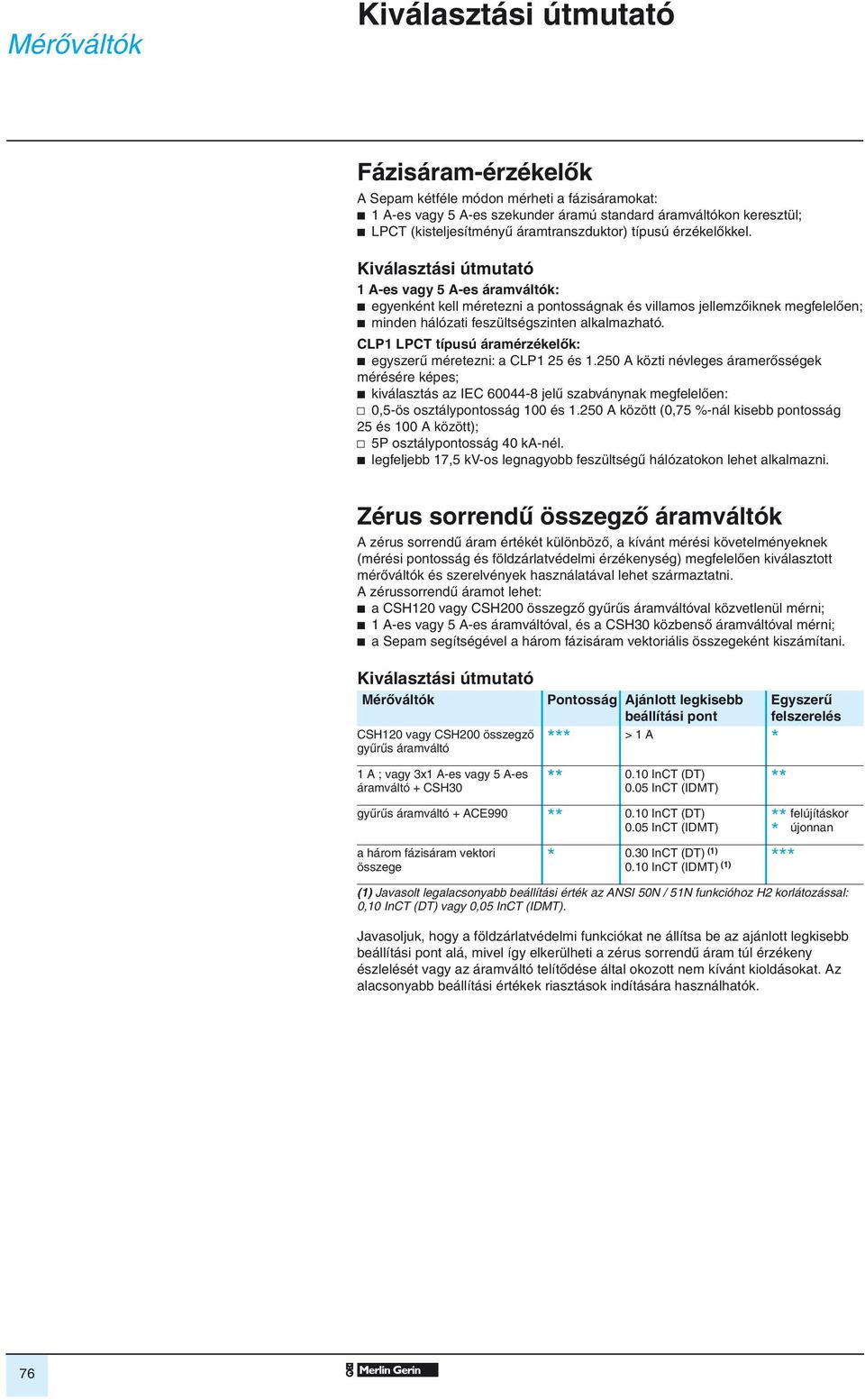

1 Kiválasztási útmutató Fázisáram-érzékelôk A Sepam kétféle módon mérheti a fázisáramokat: b 1 A-es vagy 5 A-es szekunder áramú standard áramváltókon keresztül; b LPCT (kisteljesítményû áramtranszduktor) típusú érzékelôkkel. Kiválasztási útmutató 1 A-es vagy 5 A-es áramváltók: b egyenként kell méretezni a pontosságnak és villamos jellemzôiknek megfelelôen; b minden hálózati feszültségszinten alkalmazható. CLP1 LPCT típusú áramérzékelôk: b egyszerû méretezni: a CLP1 25 és A közti névleges áramerôsségek mérésére képes; b kiválasztás az IEC jelû szabványnak megfelelôen: v 0,5-ös osztálypontosság 100 és A között (0,75 %-nál kisebb pontosság 25 és 100 A között); v 5P osztálypontosság 40 ka-nél. b legfeljebb 17,5 kv-os legnagyobb feszültségû hálózatokon lehet alkalmazni. Zérus sorrendû összegzô áramváltók A zérus sorrendû áram értékét különbözô, a kívánt mérési követelményeknek (mérési pontosság és földzárlatvédelmi érzékenység) megfelelôen kiválasztott mérôváltók és szerelvények használatával lehet származtatni. A zérussorrendû áramot lehet: b a CSH120 vagy CSH200 összegzô gyûrûs áramváltóval közvetlenül mérni; b 1 A-es vagy 5 A-es áramváltóval, és a CSH30 közbensô áramváltóval mérni; b a Sepam segítségével a három fázisáram vektoriális összegeként kiszámítani. Kiválasztási útmutató Mérôváltók Pontosság Ajánlott legkisebb beállítási pont CSH120 vagy CSH200 összegzô *** > 1 A * gyûrûs áramváltó 1 A ; vagy 3x1 A-es vagy 5 A-es ** 0.10 InCT (DT) ** áramváltó + CSH InCT (IDMT) Egyszerû felszerelés gyûrûs áramváltó + ACE990 ** 0.10 InCT (DT) ** 0.05 InCT (IDMT) * felújításkor újonnan a három fázisáram vektori összege * 0.30 InCT (DT) (1) 0.10 InCT (IDMT) (1) *** (1) Javasolt legalacsonyabb beállítási érték az ANSI 50N / 51N funkcióhoz H2 korlátozással: 0,10 InCT (DT) vagy 0,05 InCT (IDMT). Javasoljuk, hogy a földzárlatvédelmi funkciókat ne állítsa be az ajánlott legkisebb beállítási pont alá, mivel így elkerülheti a zérus sorrendû áram túl érzékeny észlelését vagy az áramváltó telítôdése által okozott nem kívánt kioldásokat. Az alacsonyabb beállítási értékek riasztások indítására használhatók. 76

2 Feszültségváltók N N A Sepamhoz bármilyen szabványos, V-os névleges szekunder feszültségû feszültségváltót lehet csatlakoztatni. A Schneider Electric számos feszültségváltó típust kínál: b a fázisfeszültségek méréséhez egy leválasztott középfeszültségû csatlakozóponttal ellátott feszültségváltókat; b a vonali feszültségek méréséhez két leválasztott középfeszültségû csatlakozóponttal ellátott feszültségváltókat; b beépített biztosítókkal vagy azok nélkül. VRQ3 biztosítók nélkül. VRQ3 biztosítókkal. Bôvebb információkat helyi képviseletünkön kaphat. 77

3 1 A-es vagy 5 A-es áramváltók N N A Sepamhoz tetszôleges szabványos 1 A-es vagy 5 A-es szekunder áramú áramváltót lehet csatlakoztatni. A Schneider Electric számos különbözô áramváltó típust kínál az 50 és A közti primer áramerôsség méréséhez. Bôvebb információkat helyi képviseletünkön kaphat. Az áramváltók méretezése Az áramváltókat úgy kell méretezni, hogy ne telítôdjenek a mérni kívánt (legalább 5 In) áramérték tartományban. ARJA1. ARJP3. Túláramvédelmi funkciókhoz b DT kioldási karakterisztika esetén: a telítési áramnak a beállított érték 1,5-szeresének kell lennie; b IDMT kioldási karakterisztika esetén: a telítési áram 1,5-szerese legyen a görbe legnagyobb üzemi áramának. Gyakorlatias megoldás, ha nincs a beállításokra vonatkozó információ Névleges szekunder áramerôsség (in) Terhelhetôség Osztálypontosság Áramváltó szekunder R CT belsôellenállása Vezetékek R f ellenállása 1 A 2.5 VA 5P 20 < 3 Ω < Ω 5 A 7.5 VA 5P 20 < 0.2 Ω < Ω Földzárlatvédelmi funkciókhoz Az áramváltók lehetnek: b 5P20-as típusúak VA CT > R f.in 2 terhelhetôséggel b vagy a V K u (R CT x R f )x20xin feszültség által meghatározott típusúak. A transzformátorok differenciálvédelméhez és a százalékos korlátozású földzárlatvédelmi funkciókhoz csak az alábbi feltételeket is teljesítô áramváltók alkalmasak. Transzformátorok és transzformátor-gép blokkok differenciálvédelme (ANSI 87T) A sínekre szerelt áramváltók primer áramainak eleget kell tenniük az alábbi feltételnek: 0,1. S y In y 2,5. S az 1-es tekercselésre; 3Un2 3Un2 0,1. S y I'n y 2,5. S a 2-es tekercselésre. 3Un2 3Un2 S a transzformátor névleges teljesítménye In és I n a fázisokra szerelt áramváltók primer áramerôsségei az 1-es, illetve a 2-es tekercselésen. Un1 és Un2 az 1-es, illetve a 2-es tekercselés feszültségei. Fékezéssel stabilizáló földzárlati differenciálvédelem (ANSI 64REF) b a transzformátor csillagpontján alkalmazott áramváltó primer áramerôsségének meg kell felelnie az alábbi feltételnek: 0,1 In y a csillagpont áramváltó primer áramerôssége y 2 In ahol In = az azonos tekercselés fázisaira szerelt áramváltók primer áramerôsségei b külsô hiba esetén akkor biztosított a stabilitás, ha a fázisokra szerelt áramváltók telítési áramerôssége legalább a földzárlati túláram 2,4-szerese és a háromfázisú tárlati áramnak legalább 1,6-szorosa. A belsô hibák iránti érzékenység akkor biztosított, ha a csillagponti áramváltó telítési árama legalább a földzárlati túláram kétszerese. 78

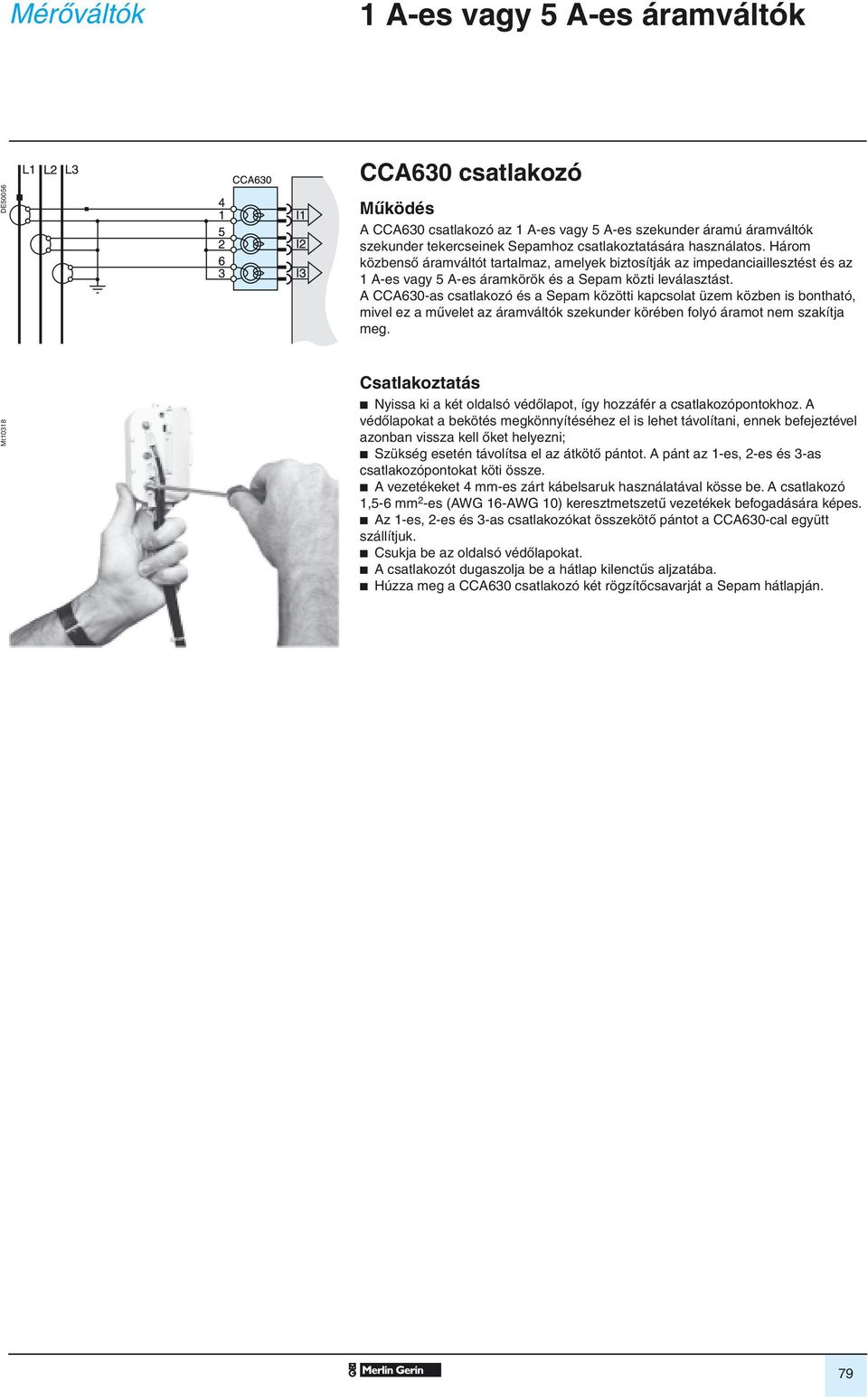

4 1 A-es vagy 5 A-es áramváltók DE50056 CCA630 csatlakozó Mûködés A CCA630 csatlakozó az 1 A-es vagy 5 A-es szekunder áramú áramváltók szekunder tekercseinek Sepamhoz csatlakoztatására használatos. Három közbensô áramváltót tartalmaz, amelyek biztosítják az impedanciaillesztést és az 1 A-es vagy 5 A-es áramkörök és a Sepam közti leválasztást. A CCA630-as csatlakozó és a Sepam közötti kapcsolat üzem közben is bontható, mivel ez a mûvelet az áramváltók szekunder körében folyó áramot nem szakítja meg. Mt10318 Csatlakoztatás b Nyissa ki a két oldalsó védôlapot, így hozzáfér a csatlakozópontokhoz. A védôlapokat a bekötés megkönnyítéséhez el is lehet távolítani, ennek befejeztével azonban vissza kell ôket helyezni; b Szükség esetén távolítsa el az átkötô pántot. A pánt az 1-es, 2-es és 3-as csatlakozópontokat köti össze. b A vezetékeket 4 mm-es zárt kábelsaruk használatával kösse be. A csatlakozó 1,5-6 mm 2 -es (AWG 16-AWG 10) keresztmetszetû vezetékek befogadására képes. b Az 1-es, 2-es és 3-as csatlakozókat összekötô pántot a CCA630-cal együtt szállítjuk. b Csukja be az oldalsó védôlapokat. b A csatlakozót dugaszolja be a hátlap kilenctûs aljzatába. b Húzza meg a CCA630 csatlakozó két rögzítôcsavarját a Sepam hátlapján. 79

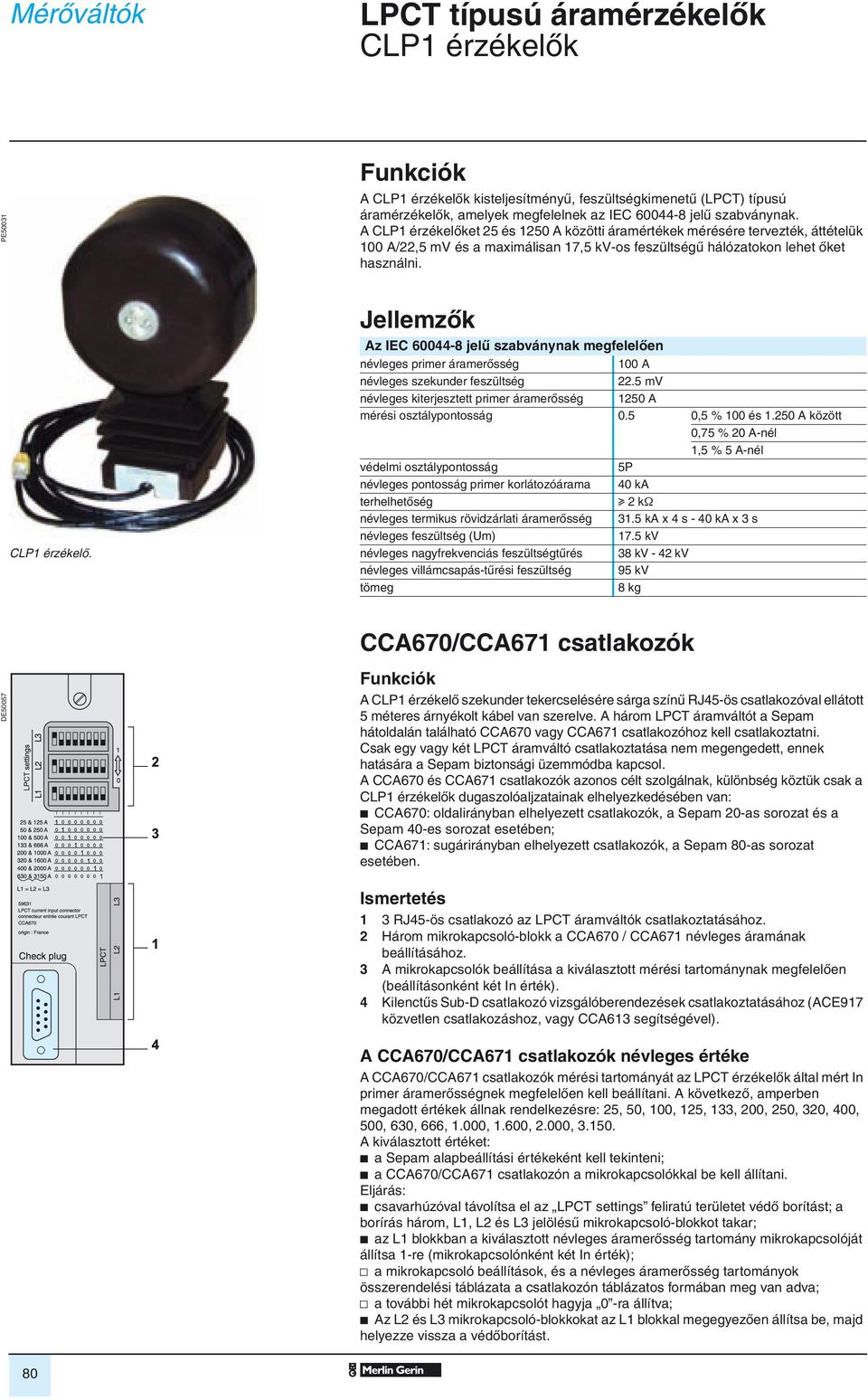

5 LPCT típusú áramérzékelôk CLP1 érzékelôk PE50031 A CLP1 érzékelôk kisteljesítményû, feszültségkimenetû (LPCT) típusú áramérzékelôk, amelyek megfelelnek az IEC jelû szabványnak. A CLP1 érzékelôket 25 és 1250 A közötti áramértékek mérésére tervezték, áttételük 100 A/22,5 mv és a maximálisan 17,5 kv-os feszültségû hálózatokon lehet ôket használni. Jellemzôk Az IEC jelû szabványnak megfelelôen névleges primer áramerôsség 100 A névleges szekunder feszültség 22.5 mv névleges kiterjesztett primer áramerôsség 1250 A mérési osztálypontosság 0.5 0,5 % 100 és A között 0,75 % 20 A-nél 1,5 % 5 A-nél védelmi osztálypontosság 5P névleges pontosság primer korlátozóárama 40 ka terhelhetôség u 2 kω névleges termikus rövidzárlati áramerôsség 31.5 ka x 4 s - 40 ka x 3 s névleges feszültség (Um) 17.5 kv CLP1 érzékelô. névleges nagyfrekvenciás feszültségtûrés 38 kv - 42 kv névleges villámcsapás-tûrési feszültség 95 kv tömeg 8 kg CCA670/CCA671 csatlakozók DE50057 A CLP1 érzékelô szekunder tekercselésére sárga színû RJ45-ös csatlakozóval ellátott 5 méteres árnyékolt kábel van szerelve. A három LPCT áramváltót a Sepam hátoldalán található CCA670 vagy CCA671 csatlakozóhoz kell csatlakoztatni. Csak egy vagy két LPCT áramváltó csatlakoztatása nem megengedett, ennek hatására a Sepam biztonsági üzemmódba kapcsol. A CCA670 és CCA671 csatlakozók azonos célt szolgálnak, különbség köztük csak a CLP1 érzékelôk dugaszolóaljzatainak elhelyezkedésében van: b CCA670: oldalirányban elhelyezett csatlakozók, a Sepam 20-as sorozat és a Sepam 40-es sorozat esetében; b CCA671: sugárirányban elhelyezett csatlakozók, a Sepam 80-as sorozat esetében. Ismertetés 1 3 RJ45-ös csatlakozó az LPCT áramváltók csatlakoztatásához. 2 Három mikrokapcsoló-blokk a CCA670 / CCA671 névleges áramának beállításához. 3 A mikrokapcsolók beállítása a kiválasztott mérési tartománynak megfelelôen (beállításonként két In érték). 4 Kilenctûs Sub-D csatlakozó vizsgálóberendezések csatlakoztatásához (ACE917 közvetlen csatlakozáshoz, vagy CCA613 segítségével). A CCA670/CCA671 csatlakozók névleges értéke A CCA670/CCA671 csatlakozók mérési tartományát az LPCT érzékelôk által mért In primer áramerôsségnek megfelelôen kell beállítani. A következô, amperben megadott értékek állnak rendelkezésre: 25, 50, 100, 125, 133, 200, 250, 320, 400, 500, 630, 666, 1.000, 1.600, 2.000, A kiválasztott értéket: b a Sepam alapbeállítási értékeként kell tekinteni; b a CCA670/CCA671 csatlakozón a mikrokapcsolókkal be kell állítani. Eljárás: b csavarhúzóval távolítsa el az LPCT settings feliratú területet védô borítást; a borírás három, L1, L2 és L3 jelölésû mikrokapcsoló-blokkot takar; b az L1 blokkban a kiválasztott névleges áramerôsség tartomány mikrokapcsolóját állítsa 1-re (mikrokapcsolónként két In érték); v a mikrokapcsoló beállítások, és a névleges áramerôsség tartományok összerendelési táblázata a csatlakozón táblázatos formában meg van adva; v a további hét mikrokapcsolót hagyja 0 -ra állítva; b Az L2 és L3 mikrokapcsoló-blokkokat az L1 blokkal megegyezôen állítsa be, majd helyezze vissza a védôborítást. 80

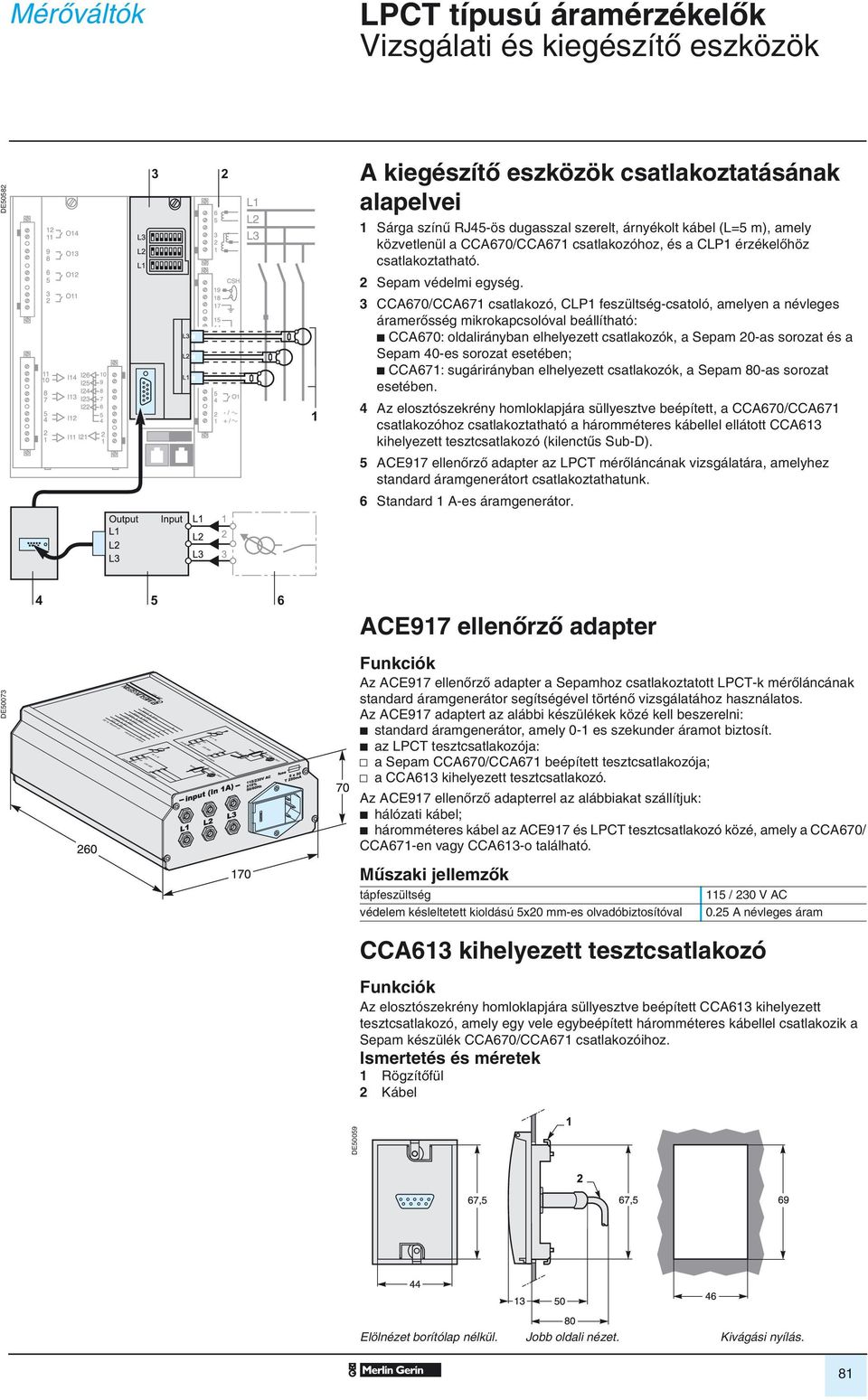

6 LPCT típusú áramérzékelôk Vizsgálati és kiegészítô eszközök DE A kiegészítô eszközök csatlakoztatásának alapelvei 1 Sárga színû RJ45-ös dugasszal szerelt, árnyékolt kábel (L=5 m), amely közvetlenül a CCA670/CCA671 csatlakozóhoz, és a CLP1 érzékelôhöz csatlakoztatható. 2 Sepam védelmi egység. 3 CCA670/CCA671 csatlakozó, CLP1 feszültség-csatoló, amelyen a névleges áramerôsség mikrokapcsolóval beállítható: b CCA670: oldalirányban elhelyezett csatlakozók, a Sepam 20-as sorozat és a Sepam 40-es sorozat esetében; b CCA671: sugárirányban elhelyezett csatlakozók, a Sepam 80-as sorozat esetében. 1 4 Az elosztószekrény homloklapjára süllyesztve beépített, a CCA670/CCA671 csatlakozóhoz csatlakoztatható a háromméteres kábellel ellátott CCA613 kihelyezett tesztcsatlakozó (kilenctûs Sub-D). 5 ACE917 ellenôrzô adapter az LPCT mérôláncának vizsgálatára, amelyhez standard áramgenerátort csatlakoztathatunk. 6 Standard 1 A-es áramgenerátor ACE917 ellenôrzô adapter DE50073 Az ACE917 ellenôrzô adapter a Sepamhoz csatlakoztatott LPCT-k mérôláncának standard áramgenerátor segítségével történô vizsgálatához használatos. Az ACE917 adaptert az alábbi készülékek közé kell beszerelni: b standard áramgenerátor, amely 0-1 es szekunder áramot biztosít. b az LPCT tesztcsatlakozója: v a Sepam CCA670/CCA671 beépített tesztcsatlakozója; v a CCA613 kihelyezett tesztcsatlakozó. Az ACE917 ellenôrzô adapterrel az alábbiakat szállítjuk: b hálózati kábel; b háromméteres kábel az ACE917 és LPCT tesztcsatlakozó közé, amely a CCA670/ CCA671-en vagy CCA613-o található. Mûszaki jellemzôk tápfeszültség védelem késleltetett kioldású 5x20 mm-es olvadóbiztosítóval 115 / 230 V AC 0.25 A névleges áram CCA613 kihelyezett tesztcsatlakozó Az elosztószekrény homloklapjára süllyesztve beépített CCA613 kihelyezett tesztcsatlakozó, amely egy vele egybeépített háromméteres kábellel csatlakozik a Sepam készülék CCA670/CCA671 csatlakozóihoz. Ismertetés és méretek 1 Rögzítôfül 2 Kábel DE50059 Elölnézet borítólap nélkül. Jobb oldali nézet. Kivágási nyílás. 81

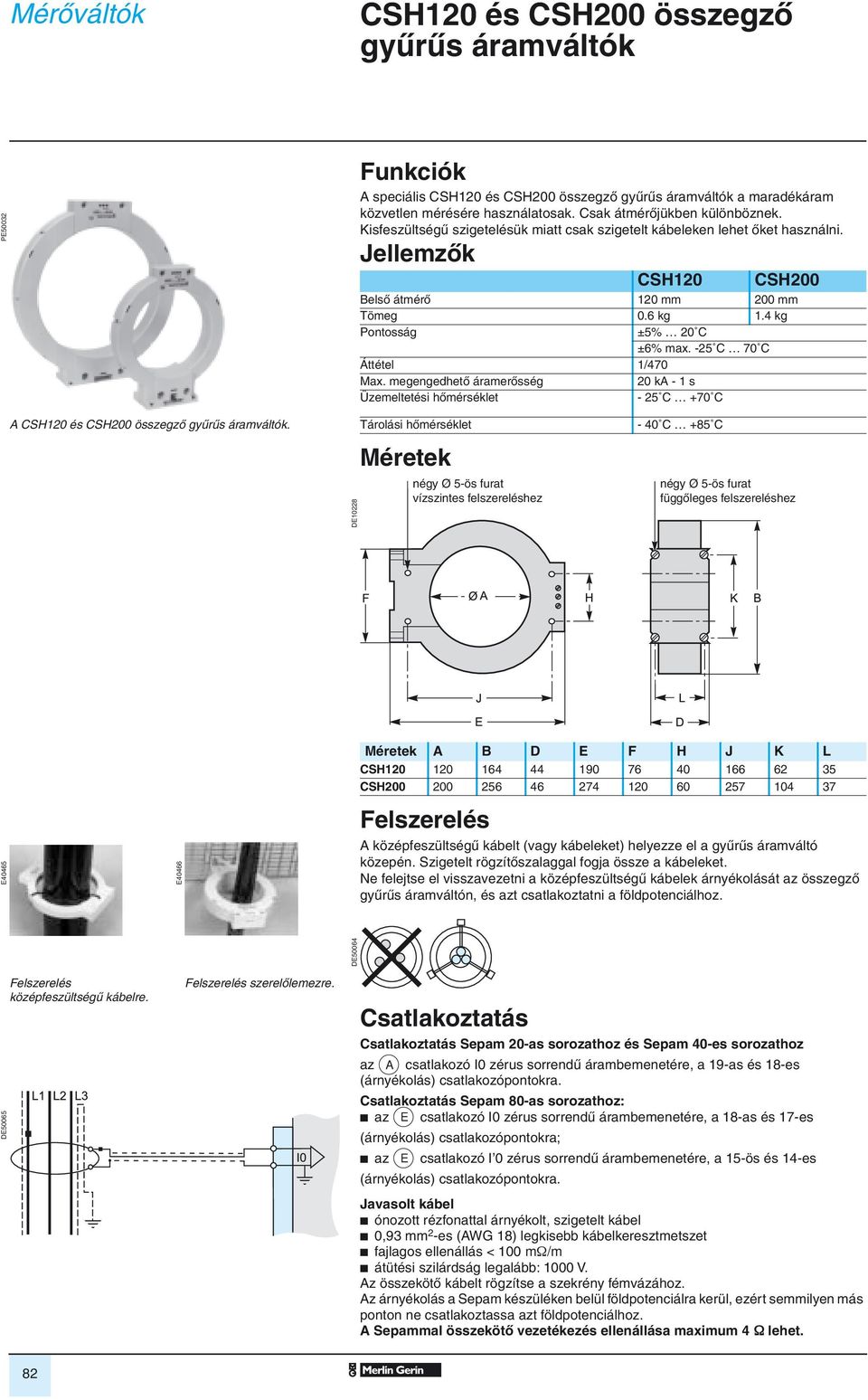

7 CSH120 és CSH200 összegzô gyûrûs áramváltók PE50032 A speciális CSH120 és CSH200 összegzô gyûrûs áramváltók a maradékáram közvetlen mérésére használatosak. Csak átmérôjükben különböznek. Kisfeszültségû szigetelésük miatt csak szigetelt kábeleken lehet ôket használni. Jellemzôk CSH120 CSH200 Belsô átmérô 120 mm 200 mm Tömeg 0.6 kg 1.4 kg Pontosság ±5% 20 C ±6% max. -25 C 70 C Áttétel 1/470 Max. megengedhetô áramerôsség 20 ka - 1 s Üzemeltetési hômérséklet - 25 C +70 C A CSH120 és CSH200 összegzô gyûrûs áramváltók. Tárolási hômérséklet - 40 C +85 C DE10228 Méretek négy Ø 5-ös furat vízszintes felszereléshez négy Ø 5-ös furat függôleges felszereléshez E40465 E40466 Méretek A B D E F H J K L CSH CSH Felszerelés A középfeszültségû kábelt (vagy kábeleket) helyezze el a gyûrûs áramváltó közepén. Szigetelt rögzítôszalaggal fogja össze a kábeleket. Ne felejtse el visszavezetni a középfeszültségû kábelek árnyékolását az összegzô gyûrûs áramváltón, és azt csatlakoztatni a földpotenciálhoz. DE50065 DE50064 Felszerelés középfeszültségû kábelre. Felszerelés szerelôlemezre. Csatlakoztatás Csatlakoztatás Sepam 20-as sorozathoz és Sepam 40-es sorozathoz az A csatlakozó I0 zérus sorrendû árambemenetére, a 19-as és 18-es Csatlakoztatás Sepam 80-as sorozathoz: b az E csatlakozó I0 zérus sorrendû árambemenetére, a 18-as és 17-es (árnyékolás) csatlakozópontokra; b az E csatlakozó I 0 zérus sorrendû árambemenetére, a 15-ös és 14-es Javasolt kábel b ónozott rézfonattal árnyékolt, szigetelt kábel b 0,93 mm 2 -es (AWG 18) legkisebb kábelkeresztmetszet b fajlagos ellenállás < 100 mω/m b átütési szilárdság legalább: 1000 V. Az összekötô kábelt rögzítse a szekrény fémvázához. Az árnyékolás a Sepam készüléken belül földpotenciálra kerül, ezért semmilyen más ponton ne csatlakoztassa azt földpotenciálhoz. A Sepammal összekötô vezetékezés ellenállása maximum 4 Ω lehet. 82

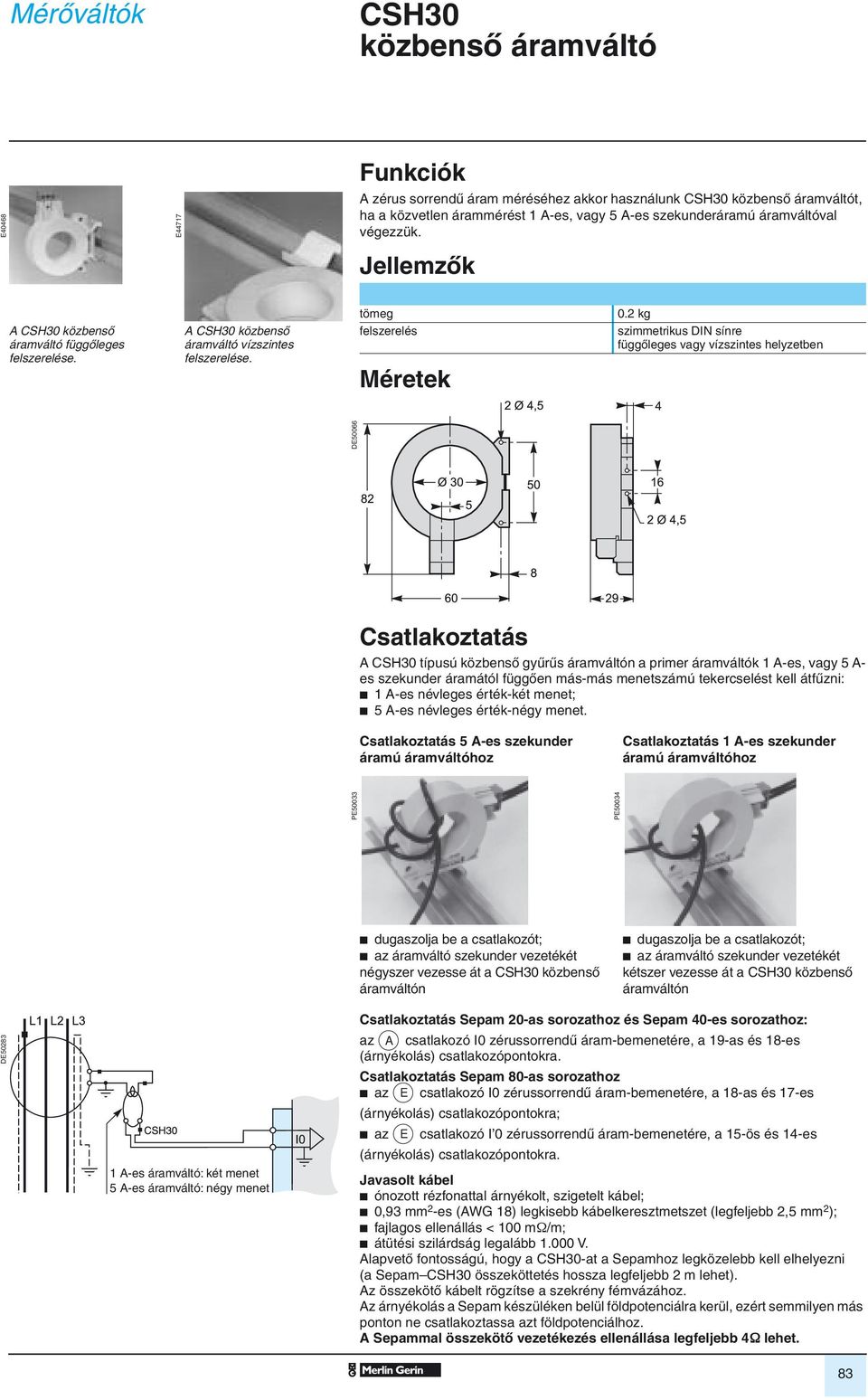

8 CSH30 közbensô áramváltó E40468 E44717 A zérus sorrendû áram méréséhez akkor használunk CSH30 közbensô áramváltót, ha a közvetlen árammérést 1 A-es, vagy 5 A-es szekunderáramú áramváltóval végezzük. Jellemzôk A CSH30 közbensô áramváltó függôleges felszerelése. A CSH30 közbensô áramváltó vízszintes felszerelése. tömeg felszerelés Méretek 0.2 kg szimmetrikus DIN sínre függôleges vagy vízszintes helyzetben DE50066 Csatlakoztatás A CSH30 típusú közbensô gyûrûs áramváltón a primer áramváltók 1 A-es, vagy 5 A- es szekunder áramától függôen más-más menetszámú tekercselést kell átfûzni: b 1 A-es névleges érték-két menet; b 5 A-es névleges érték-négy menet. Csatlakoztatás 5 A-es szekunder áramú áramváltóhoz Csatlakoztatás 1 A-es szekunder áramú áramváltóhoz PE50033 PE50034 b dugaszolja be a csatlakozót; b az áramváltó szekunder vezetékét négyszer vezesse át a CSH30 közbensô áramváltón b dugaszolja be a csatlakozót; b az áramváltó szekunder vezetékét kétszer vezesse át a CSH30 közbensô áramváltón DE A-es áramváltó: két menet 5 A-es áramváltó: négy menet Csatlakoztatás Sepam 20-as sorozathoz és Sepam 40-es sorozathoz: az A csatlakozó I0 zérussorrendû áram-bemenetére, a 19-as és 18-es Csatlakoztatás Sepam 80-as sorozathoz b az E csatlakozó I0 zérussorrendû áram-bemenetére, a 18-as és 17-es (árnyékolás) csatlakozópontokra; b az E csatlakozó I 0 zérussorrendû áram-bemenetére, a 15-ös és 14-es Javasolt kábel b ónozott rézfonattal árnyékolt, szigetelt kábel; b 0,93 mm 2 -es (AWG 18) legkisebb kábelkeresztmetszet (legfeljebb 2,5 mm 2 ); b fajlagos ellenállás < 100 mω/m; b átütési szilárdság legalább V. Alapvetô fontosságú, hogy a CSH30-at a Sepamhoz legközelebb kell elhelyezni (a Sepam CSH30 összeköttetés hossza legfeljebb 2 m lehet). Az összekötô kábelt rögzítse a szekrény fémvázához. Az árnyékolás a Sepam készüléken belül földpotenciálra kerül, ezért semmilyen más ponton ne csatlakoztassa azt földpotenciálhoz. A Sepammal összekötô vezetékezés ellenállása legfeljebb 4Ω lehet. 83

9 ACE990 gyûrûs áramváltó-csatoló PE50037 Az ACE990 gyûrûs áramváltó-csatoló középfeszültségû, 1/n áttételû (50 y n y 1.500) gyûrûs áramváltók szekunderáramának a Sepam zérus sorrendû áram-bementére illesztéséhez használatos. Jellemzôk tömeg 0.64 kg felszerelés szimmetrikus DIN sínre amplitútópontosság ±1% fázispontosság < 2 megengedhetô legnagyobb áramerôsség 20 ka-1 s (az 1/50-es áttételû, nem telítôdô középfeszültségû gyûrûs áramváltó primer tekercselésén) ACE990 gyûrûs áramváltó-csatoló. üzemeltetési hômérséklettartomány -5 C C tárolási hômérséklet -25 C C DE50069 Ismertetés és méretek E Az ACE990 bemeneti csatlakozóblokkja a gyûrûs áramváltó csatlakoztatásához. S Az ACE990 kimeneti csatlakozóblokkja a Sepam zérus sorrendû árambementéhez való csatlakoztatáshoz. 84

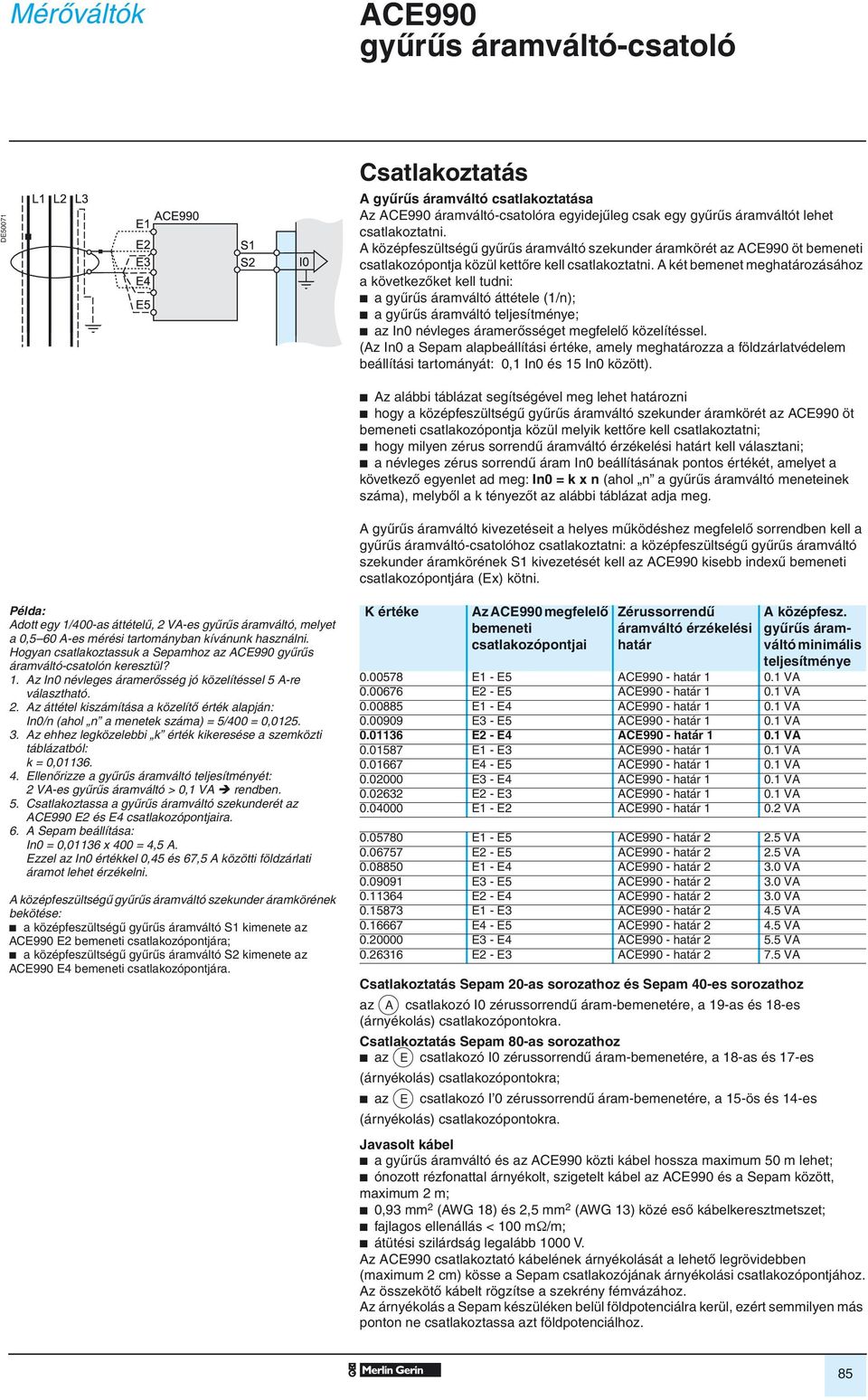

10 ACE990 gyûrûs áramváltó-csatoló DE50071 Csatlakoztatás A gyûrûs áramváltó csatlakoztatása Az ACE990 áramváltó-csatolóra egyidejûleg csak egy gyûrûs áramváltót lehet csatlakoztatni. A középfeszültségû gyûrûs áramváltó szekunder áramkörét az ACE990 öt bemeneti csatlakozópontja közül kettôre kell csatlakoztatni. A két bemenet meghatározásához a következôket kell tudni: b a gyûrûs áramváltó áttétele (1/n); b a gyûrûs áramváltó teljesítménye; b az In0 névleges áramerôsséget megfelelô közelítéssel. (Az In0 a Sepam alapbeállítási értéke, amely meghatározza a földzárlatvédelem beállítási tartományát: 0,1 In0 és 15 In0 között). b Az alábbi táblázat segítségével meg lehet határozni b hogy a középfeszültségû gyûrûs áramváltó szekunder áramkörét az ACE990 öt bemeneti csatlakozópontja közül melyik kettôre kell csatlakoztatni; b hogy milyen zérus sorrendû áramváltó érzékelési határt kell választani; b a névleges zérus sorrendû áram In0 beállításának pontos értékét, amelyet a következô egyenlet ad meg: In0 = k x n (ahol n a gyûrûs áramváltó meneteinek száma), melybôl a k tényezôt az alábbi táblázat adja meg. A gyûrûs áramváltó kivezetéseit a helyes mûködéshez megfelelô sorrendben kell a gyûrûs áramváltó-csatolóhoz csatlakoztatni: a középfeszültségû gyûrûs áramváltó szekunder áramkörének S1 kivezetését kell az ACE990 kisebb indexû bemeneti csatlakozópontjára (Ex) kötni. Példa: Adott egy 1/400-as áttételû, 2 VA-es gyûrûs áramváltó, melyet a 0,5 60 A-es mérési tartományban kívánunk használni. Hogyan csatlakoztassuk a Sepamhoz az ACE990 gyûrûs áramváltó-csatolón keresztül? 1. Az In0 névleges áramerôsség jó közelítéssel 5 A-re választható. 2. Az áttétel kiszámítása a közelítô érték alapján: In0/n (ahol n a menetek száma) = 5/400 = 0, Az ehhez legközelebbi k érték kikeresése a szemközti táblázatból: k = 0, Ellenôrizze a gyûrûs áramváltó teljesítményét: 2 VA-es gyûrûs áramváltó > 0,1 VA rendben. 5. Csatlakoztassa a gyûrûs áramváltó szekunderét az ACE990 E2 és E4 csatlakozópontjaira. 6. A Sepam beállítása: In0 = 0,01136 x 400 = 4,5 A. Ezzel az In0 értékkel 0,45 és 67,5 A közötti földzárlati áramot lehet érzékelni. A középfeszültségû gyûrûs áramváltó szekunder áramkörének bekötése: b a középfeszültségû gyûrûs áramváltó S1 kimenete az ACE990 E2 bemeneti csatlakozópontjára; b a középfeszültségû gyûrûs áramváltó S2 kimenete az ACE990 E4 bemeneti csatlakozópontjára. K értéke Az ACE990 megfelelô bemeneti csatlakozópontjai Zérussorrendû áramváltó érzékelési határ E1 - E5 ACE990 - határ VA E2 - E5 ACE990 - határ VA E1 - E4 ACE990 - határ VA E3 - E5 ACE990 - határ VA E2 - E4 ACE990 - határ VA E1 - E3 ACE990 - határ VA E4 - E5 ACE990 - határ VA E3 - E4 ACE990 - határ VA E2 - E3 ACE990 - határ VA E1 - E2 ACE990 - határ VA E1 - E5 ACE990 - határ VA E2 - E5 ACE990 - határ VA E1 - E4 ACE990 - határ VA E3 - E5 ACE990 - határ VA E2 - E4 ACE990 - határ VA E1 - E3 ACE990 - határ VA E4 - E5 ACE990 - határ VA E3 - E4 ACE990 - határ VA E2 - E3 ACE990 - határ VA A középfesz. gyûrûs áramváltó minimális teljesítménye Csatlakoztatás Sepam 20-as sorozathoz és Sepam 40-es sorozathoz az A csatlakozó I0 zérussorrendû áram-bemenetére, a 19-as és 18-es Csatlakoztatás Sepam 80-as sorozathoz b az E csatlakozó I0 zérussorrendû áram-bemenetére, a 18-as és 17-es (árnyékolás) csatlakozópontokra; b az E csatlakozó I 0 zérussorrendû áram-bemenetére, a 15-ös és 14-es Javasolt kábel b a gyûrûs áramváltó és az ACE990 közti kábel hossza maximum 50 m lehet; b ónozott rézfonattal árnyékolt, szigetelt kábel az ACE990 és a Sepam között, maximum 2 m; b 0,93 mm 2 (AWG 18) és 2,5 mm 2 (AWG 13) közé esô kábelkeresztmetszet; b fajlagos ellenállás < 100 mω/m; b átütési szilárdság legalább 1000 V. Az ACE990 csatlakoztató kábelének árnyékolását a lehetô legrövidebben (maximum 2 cm) kösse a Sepam csatlakozójának árnyékolási csatlakozópontjához. Az összekötô kábelt rögzítse a szekrény fémvázához. Az árnyékolás a Sepam készüléken belül földpotenciálra kerül, ezért semmilyen más ponton ne csatlakoztassa azt földpotenciálhoz. 85
