MTD 875 négyütemű benzines szegélynyíró

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "MTD 875 négyütemű benzines szegélynyíró"

Átírás

1 MTD 875 négyütemű benzines szegélynyíró KEZELÉSI ÚTMUTATÓ FONTOS TUDNIVALÓKAT TARTALMAZ ŐRIZZE MEG 1

2 KÖSZÖNJÜK BEVEZETÉS Köszönjük, hogy a cégünk minőségi terméke mellett döntött. Ez a modern szabadtéri üzemre készült motoros szerszám hosszú ideig fogja szolgálni és sok fárasztó munkától kíméli meg Önt. A kezelési útmutatóban könnyen érthető tudnivalókat talál az üzemeltetéshez. Olvassa végig az egész kezelési útmutatót és kövesse az abban található utasításokat, hogy szerszáma hosszú ideig kiváló üzemi állapotban maradjon. A TERMÉKRE VONATKOZÓ LEÍRÁSOK, ÁBRÁK ÉS MŰSZAKI ADATOK A termékkel kapcsolatos tudnivalók, ábrák és műszaki adatok, melyeket a kezelési útmutatóban talál a nyomtatás idején rendelkezésre álló legújabb műszaki ismereteken alapulnak. Fenntartjuk a jogot a bármilyen időpontban, előzetes bejelentés nélkül történő változtatásokhoz MTD Southwest Inc. Az összes jog fenntartva. EZ-Link MD az MTD Southwest tulajdonát képező bejegyzett védjegy. A SpeedSpool az MTD Southwest tulajdonát képező védjegy. A szerszám használata, vagy beindítása előtt alaposan olvassa el a kezelési útmutatót. EZ A TERMÉK TÖBB AMERIKAI EGYESÜLT ÁLLAMOKBAN BEJEGYZETT SZABADALOM, ILLETVE MÁS SZABADALOM ÁLTAL VÉDETT. FONTOS! Olvassa el a kezelési útmutatót és tartsa be az összes figyelmeztető és biztonsági tudnivalót. Ezek be nem tartása súlyos sérülésekhez vezethetnek a gépkezelőnél, illetve más jelen lévő személyeknél. TARTALOMJEGYZÉK I. A biztonságos üzem szabályai A. Fontos biztonsági tudnivalók.3-4 B. Biztonsági és nemzetközi jelölések.5-6 C. Jártasság a berendezéssel..7 II. Szerelési útmutató..8 A J alakú fogantyú felszerelése és beállítása.8 III. Olaj és üzemanyag információk A. Ajánlott olajtípus...9 B. Olaj betöltése a forgattyúházba (első használat)..9 C. Ajánlott üzemanyagtípus...10 D. Üzemanyag betöltése.10 IV. Teendők az elindításnál és leállításnál V. Üzemeltetési tudnivalók A. Az EZ-Link MD rendszer kezelése B. A szegélyvágó tartása...14 C. A vágószál hosszának beállítása...14 D. Tanácsok a legjobb nyírási eredmény eléréséhez...14 E. Díszítő nyírás...15 VI. Karbantartási és javítási tudnivalók A. Karbantartási terv.15 B. A vágószál beszerelése a SpeedPoolnál.16 C. Feltekercselt tekercs beszerelése.17 D. A SpeedPool tisztítása 18 E. SpeedPool alkatrészek...18 F. Olajszint ellenőrzése...19 G. Olajcsere...19 H. Levegőszűrő karbantartása...20 I. A porlasztó beállítása.21 J. A himba távolsága K. A gyújtógyertya cseréje..23 L. A szikrarostély karbantartása 23 M. Tartozékok és alkatrészek. 23 VII. Tisztítás és raktározás...24 VIII. Lehetséges hibák 25 IX. Műszaki adatok.26 A DOBOZ TARTALMA A doboznak a következőket kell tartalmaznia: - Modell 875 szegélyvágó - Kezelési útmutató - J alakú fogantyú, rögzítő szerkezettel - Vállszíj 2

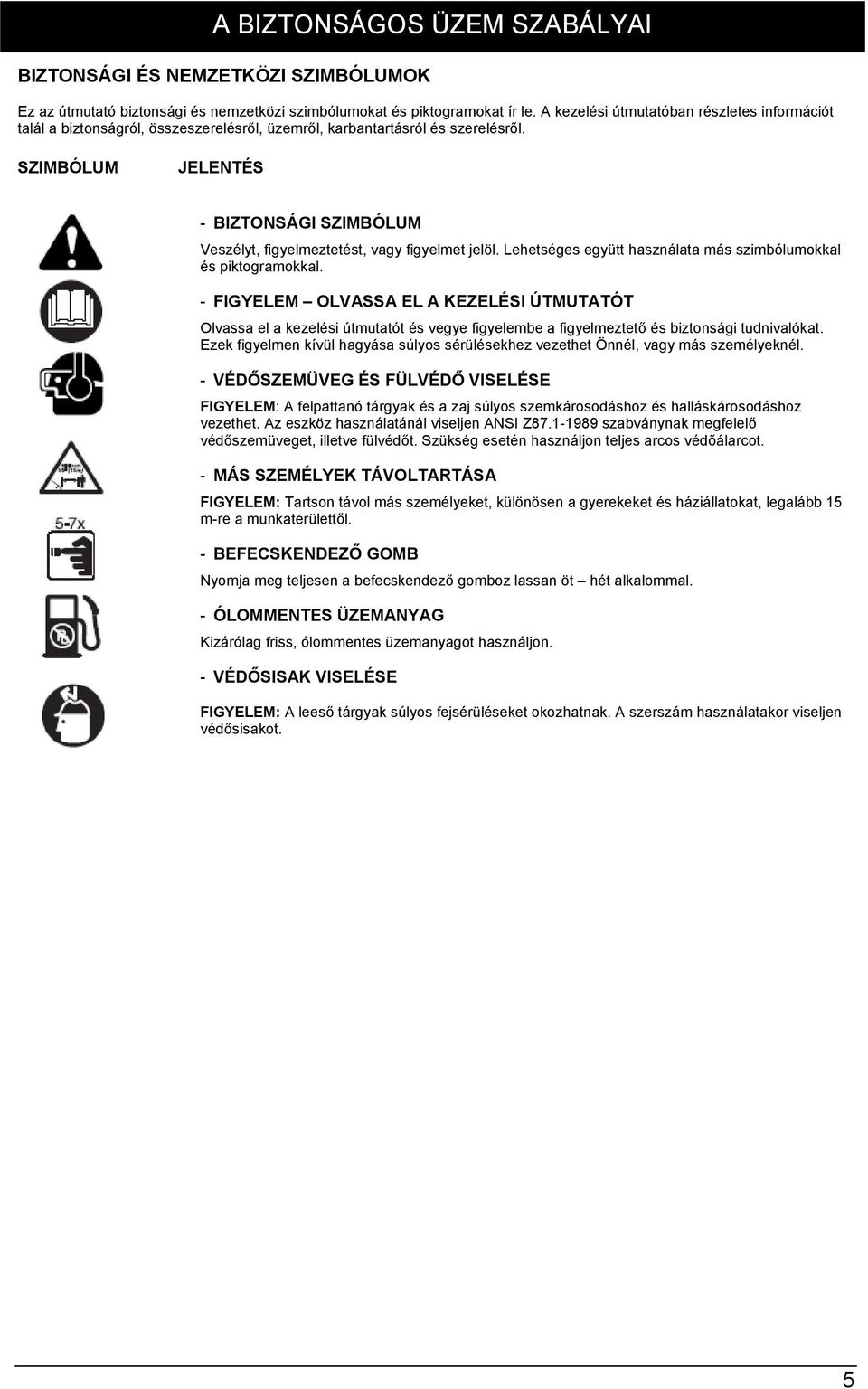

3 A BIZTONSÁGOS ÜZEM SZABÁLYAI A biztonsági szimbólumok célja, hogy felhívja a figyelmet az esetleges veszélyekre. A biztonsági szimbólumok és a hozzájuk tartozó magyarázatok különös figyelmet igényelnek. A biztonsági szimbólumok önmagukban nem szüntetik meg a veszélyeket. A szimbólumokkal jelzett utasítások és biztonsági tudnivalók nem helyettesítik szükséges biztonsági előkészületeket. SZIMBÓLUM JELENTÉS FIGYELMEZTETŐ SZIMBÓLUM: Veszélyt, figyelmeztetést, vagy óvatosságot jelöl, a komoly sérülések elkerülésének érdekében. Használata lehetséges más szimbólumokkal, piktogramokkal együtt. TUDNIVALÓ: Információkra, vagy teendőkre hívja fel a figyelmét, melyek különösen fontosak az eszköz üzeménél, karbantartásánál. VESZÉLY: Ezen biztonsági tudnivalók figyelmen kívül hagyása súlyos személyi sérülésekhez vezethet Önnél, vagy más személyeknél. A biztonsági megelőző teendőket mindig meg kell hozni a tűz, áramütés, és sérülések veszélyének csökkentésére. FIGYELEM: Ezen biztonsági tudnivalók figyelmen kívül hagyása személyi sérülésekhez vezethet Önnél, vagy más személyeknél. A biztonsági megelőző teendőket mindig meg kell hozni a tűz, áramütés, és sérülések veszélyének csökkentésére. VIGYÁZAT: Ezen biztonsági tudnivalók figyelmen kívül hagyása bizonyos körülmények mellett személyi anyagi károkhoz, vagy sérülésekhez vezethet Önnél, vagy más személyeknél. A biztonsági megelőző teendőket mindig meg kell hozni a tűz, áramütés, és sérülések veszélyének csökkentésére. FONTOS BIZTONSÁGI TUDNIVALÓK MINDEN TUDNIVALÓT OLVASSON EL ÜZEM ELŐTT - Alaposan olvassa el a kezelési útmutatót. Ismerkedjen meg a szerszám kezelőelemeivel és helyes kezelésével. - Ne használja a szerszámot, ha beteg, fáradt, vagy alkohol, kábítószer, gyógyszer hatása alatt áll év alatti gyerekek nem használhatják a szerszámot. A fiatalkorúak felnőtt felügyelete mellett használhatják a berendezést. - Vizsgálja meg a szerszámot a használat előtt. A sérült alkatrészeket cserélje ki. Keressen üzemanyagfolyásokat. Ellenőrizze, hogy az összes rögzítés a helyén van-e és meg van-e szorítva. Cserélje ki a nyírófej azon alkatrészeit amelyek, repedtek, töröttek, vagy más módon sérültek. Vizsgálja meg, hogy a nyírófej helyesen van-e felszerelve és rögzítve. Ezek figyelmen kívül hagyása az Ön, vagy más személyek sérüléséhez, valamint az eszköz károsodásához vezethet. - Csak eredeti 2,03 mm vastagságú MTD vágószálat használjon. Soha ne használjon fémerősítésű zsinórt, huzalt, kötelet, vagy hasonlót. Ezek elszakadhatnak és veszélyes szilánkok keletkezhetnek. - Legyen tisztában a fej, kéz és lábsérülés veszélyével. - Tisztítsa meg a nyírásra váró területet minden egyes használat előtt. Távolítson el minden olyan tárgyat, mint például kövek, cserepek, szögek, drótok és huzalok melyek elrepülhetnek a nyírófejjel való ütközés során, vagy belegabalyodhatnak abba. A területről el kell távolítani a gyerekeket, egyéb személyeket, állatokat. A gyerekeknek, más személyeknek és állatoknak legalább 15 méter távolságra kell lenniük. Még ebben a távolságban is jelentenek kockázatot a repülő tárgyak. A jelenlévő személyeket fel kell szólítani védőszemüveg viselésére. Azonnal állítsa le a motort és a nyírófejet, ha valaki közeledik Önhöz. - Nyomja le a gázkart és ellenőrizze, hogy automatikusan visszatér-e üresjárati állásba. Végezzen el minden egyes szükséges beállítást és szerelést a szerszám üzemeltetése előtt. - Ez a szerszám nem vágópengével történő üzemeltetésre lett tervezve. Ne szereljen a szerszámra vágópengét, vagy vágópengés fejet és ne használja azokkal. A BENZINES SZEGÉLYVÁGÓ BIZTONSÁGI TUDNIVALÓI FIGYELEM: A benzin könnyen gyullad, a gőzei felrobbanhatnak, ha meggyulladnak. Gondoskodjon a következő előkészületekről: - Az üzemanyagot csak az arra alkalmas és engedélyezett tartályban tárolja. - A motort mindig állítsa le és hagyja lehűlni az üzemanyagtartály feltöltése előtt. Soha ne vegye le a tanksapkát, ne töltsön be üzemanyagot meleg motornál. Soha ne használja a motort tanksapka nélkül. Lassan lazítsa meg a tanksapkát a tartályban uralkodó esetleges nyomás leépítése miatt. - Az üzemanyagot jól szellőző, tiszta helyen, a szabadban kell betölteni, ahol se szikra, se nyílt láng nem található. A tanksapkát a motor leállítása után lassan vegye le. A tankolás közben tilos dohányozni. A szétfröccsent üzemanyagot azonnal mossa le a szerszámról. - Ügyeljen a szétfröcskölődött üzemanyag véletlen meggyulladására. A motort csak a benzingőz elpárolgása után indítsa be. - A motor beindítása előtt távolítsa el a szerszámot a feltöltés és a benzin tárolásának helyétől legalább 10 méterre. Ne dohányozzon. Tartsa távol a szikrákat és a nyílt lángot az üzemanyag betöltés és a berendezés üzemének ideje alatt a területtől. 3

4 A BIZTONSÁGOS ÜZEM - SZABÁLYAI Mindig állítsa le a motort, ha éppen szünetel a vágás, vagy egyik helyről a másikra megy. ÜZEM KÖZBEN - Ha idegen testre üt, vagy valami belegabalyodik - Soha ne indítsa be, vagy járassa a szerszámot zárt helyen, vagy épületben. A kipufogógázok belégzése akár halálhoz is vezethet. A berendezést csak jó szellőzött területen a szabadban szabad használni. - A berendezés használata közben viseljen védőszemüveget, amely megfelel az ANSI Z normának és fülvédőt. Poros részen történő munkánál viseljen arcvédőt, vagy porálarcot. - Hordjon vastag, hosszú nadrágot, csizmát, kesztyűt és hosszú ujjú inget. Ne viseljen laza ruhát, ékszert, rövidnadrágot, papucsot, ne dolgozzon mezítláb. Kösse fel a haját a váll fölé. - A nyírófej borításának mindig a helyén kell lennie. Ne használja a szerszámot, ha a két vágószál nincs kihúzva, vagy nem a megfelelő vágószálak vannak beszerelve. Ne húzza ki a vágószálat a borításnál tovább. - A berendezés rendelkezik tengelykapcsolóval. A nyírófej áll, ha a motor üresjáraton üzemel. Amennyiben ez nem így van állíttassa be a szerszámot egy szakszervizben. - Állítsa be a J alakú fogantyút a testmagasságának megfelelően, úgy hogy az az optimális fogást biztosítsa. - Bizonyosodjon meg róla, hogy a nyírófej sehol nem akad fel. - A szerszámot csak nappali fénynél, vagy jó mesterséges világításnál használja. - Kerülje a véletlen elindítást. Vegye fel az indító pozíciót az indítózsinór meghúzásához. A gépkezelőnek indításnál stabil pozícióban kell lennie. Lásd indítási és leállítási tudnivalók - Használja a megfelelő szerszámot. Az eszközt csak a rendeltetésének megfelelően használja. - Ne nyújtózkodjon. Őrizze meg mindig a megfelelő tartást és egyensúlyt. - A szerszámot használat közben mindig tartsa két kézzel. Fogja szorosan mind az első, mind a hátsó fogantyút. - Tartsa távol a kezét, arcát és lábát a mozgó alkatrészektől. Ne érjen a nyírófejhez és ne próbálja megállítani azt forgás közben. - Ne érjen a motorhoz, váltóházhoz, vagy a kipufogóhoz. Ezek a részek üzem közben különösen felhevülnek. Leállítás után még rövid ideig melegek maradnak. - Ne járassa gyorsabban a motort, mint az a vágáshoz, nyíráshoz, vagy szegélyvágáshoz szükséges. Ne járassa a motort magas fordulaton, ha nem vág. azonnal állítsa le a motort és ellenőrizze, hogy keletkeztek-e károk. Az üzemet csak a károk megszüntetése után folytassa. Ne használja a szerszámot nem megfelelően rögzített, vagy sérült alkatrészekkel. - A motort állítsa le karbantartásnál, szerelésnél, illetve nyírófej, vagy más fej cseréjénél. - A szerszámhoz csak eredeti MTD márkakereskedésben beszerzett alkatrészeket és tartozékokat használjon. A nem MTD által gyártott alkatrészek, vagy tartozékok használata a gépkezelő súlyos sérülését, vagy az eszköz károsodását okozhatja, továbbá a garancia elvesztéséhez vezethet. - Tartsa távol a szerszámot a növényzettől és különböző anyagoktól. Ezek beszorulhatnak a nyírófej és a borítás közé. - A tűzveszély csökkentésének érdekében cserélje ki a hibás kipufogót, vagy szikrarostát, tartsa távol a motortól és kipufogótól a füvet, leveleket, illetve a túlzott mennyiségű zsírt és kormot. EGYÉB BIZTONSÁGI TUDNIVALÓK - Soha ne tárolja a szerszámot benzinnel az üzemanyagtartályban olyan épületben, ahol a benzingőz érintkezhet lánggal, vagy szikrával. - A raktározás és szállítás előtt hagyja lehűlni a motort. Ellenőrizze a szállítás előtt, hogy a szerszám megfelelően van-e biztosítva. - A szerszámot tárolja száraz zárt helyen elzárva, vagy magasan az engedély nélküli használat és károsodás elkerülése végett, úgy hogy gyerekek ne férjenek hozzá. - Soha ne öntsön, vagy spricceljen vizet, vagy más folyadékot a szerszámra. Tartsa tisztán és lerakódásoktól mentesen a fogantyúkat. Tisztítsa meg minden használat után (lásd tisztítási és raktározási tudnivalók). - Őrizze meg ezt a kezelési útmutatót. Használja rendszeresen és más felhasználók betanítására. Ha kölcsönadja a szerszámot, mellékelten adja kölcsön ezt az útmutatót. ŐRIZZE MEG A KEZELÉSI ÚTMUTATÓT 4

5 A BIZTONSÁGOS ÜZEM SZABÁLYAI A BIZTONSÁGOS ÜZEM SZABÁLYAI BIZTONSÁGI ÉS NEMZETKÖZI SZIMBÓLUMOK Ez az útmutató biztonsági és nemzetközi szimbólumokat és piktogramokat ír le. A kezelési útmutatóban részletes információt talál a biztonságról, összeszerelésről, üzemről, karbantartásról és szerelésről. SZIMBÓLUM JELENTÉS - BIZTONSÁGI SZIMBÓLUM Veszélyt, figyelmeztetést, vagy figyelmet jelöl. Lehetséges együtt használata más szimbólumokkal és piktogramokkal. - FIGYELEM OLVASSA EL A KEZELÉSI ÚTMUTATÓT Olvassa el a kezelési útmutatót és vegye figyelembe a figyelmeztető és biztonsági tudnivalókat. Ezek figyelmen kívül hagyása súlyos sérülésekhez vezethet Önnél, vagy más személyeknél. - VÉDŐSZEMÜVEG ÉS FÜLVÉDŐ VISELÉSE FIGYELEM: A felpattanó tárgyak és a zaj súlyos szemkárosodáshoz és halláskárosodáshoz vezethet. Az eszköz használatánál viseljen ANSI Z szabványnak megfelelő védőszemüveget, illetve fülvédőt. Szükség esetén használjon teljes arcos védőálarcot. - MÁS SZEMÉLYEK TÁVOLTARTÁSA FIGYELEM: Tartson távol más személyeket, különösen a gyerekeket és háziállatokat, legalább 15 m-re a munkaterülettől. - BEFECSKENDEZŐ GOMB Nyomja meg teljesen a befecskendező gomboz lassan öt hét alkalommal. - ÓLOMMENTES ÜZEMANYAG Kizárólag friss, ólommentes üzemanyagot használjon. - VÉDŐSISAK VISELÉSE FIGYELEM: A leeső tárgyak súlyos fejsérüléseket okozhatnak. A szerszám használatakor viseljen védősisakot. 5

6 A BIZTONSÁGOS ÜZEM SZABÁLYAI SZIMBÓLUM JELENTÉS - OLAJ Az előírt olajfajta a kezelési útmutatóban meg van adva. - A REPÜLŐ TESTEK ÉS A FORGÓ VÁGÓRÉSZ SÚLYOS SÉRÜLÉSEKET OKOZHAT FIGYELEM: Ne dolgozzon nyírófej borítás nélkül. Tartson megfelelő távolságot a forgó nyírófejtől. - GYÚJTÁSKAPCSOLÓ BE / START / ÜZEM - GYÚJTÁSKAPCSOLÓ KI vagy STOP - FIGYELEM FORRÓ FELÜLETEK Ne érjen hozzá a forró kipufogóhoz, motorházhoz, vagy hengerhez. Ezek a részek az üzem közben erősen felhevülnek. A leállítás után kis ideig melegek maradnak. - ÉLES PENGE FIGYELEM: Éles penge a nyírófej borításánál. Súlyos sérülések elkerülésének érdekében ne érintse a vágózsinórt. - SZIVATÓKAR A szivató állás B szivató közepes állás C üzemi állás 6

7 A BIZTONSÁGOS ÜZEM SZABÁLYAI Jártasság a berendezéssel szikrarosta LEHETSÉGES ALKALMAZ ÁSOK Nyíróként: - fű és kis gaznövények vágása - fák, sövények stb. dísztő nyírása kipufogó kipufogó borítása gyújtógyertya Lehetőség van más választható kiegészítők használatára a 875-ös modellhez (lásd tartozékjegyzék 13. oldal). indítófogantyú tengelymarkolat gyújtáskapcsoló tanksapka gázkar reteszelése tanksapka tartó vállszíj beakasztó gázkar rúdütköző J alakú fogantyú EZ-Link TM szivatókar gyújtógyertya levegőszűrő borítása benzinpumpáló gomb tengelyház nyírófej borítása nyírófej motorlábak olajdugó / olajmérő pálca 7

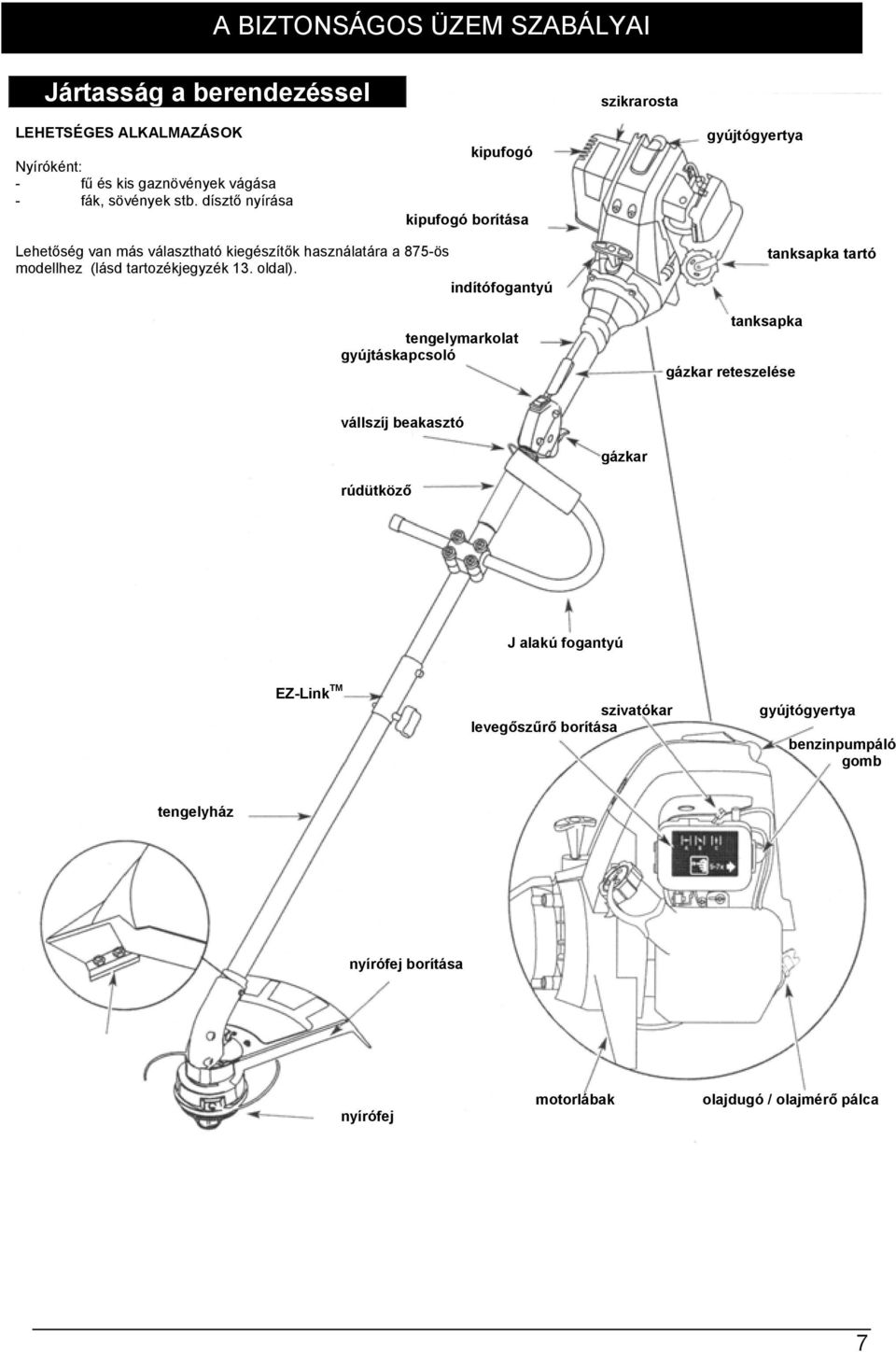

8 SZERELÉSI ÚTMUTATÓ A J alakú fogantyú felszerelése és beállítása 1. Helyezze a felső tengelyt a J alakú fogantyút, a felső szorítószerkezet és az alsó szorító közé (1. ábra). A vállszíj felszerelése és beállítása FIGYELEM: Vágópenge használatakor mindig használja a vállszíjat a súlyos sérülések elkerülésének érdekében. (4) csavarok alsó szorító J alakú fogantyú felső szorító középső szorító 1. Húzza át a szíjat a csaton. 2. Húzza át a szíjat a keresztgerendán, majd lefele a csaton található vágáson át (4. ábra). anyák 1. ábra 2. Fogja össze a két alkatrészt és a négy (4) csavart dugja a felső szorítón át az alsó szorítóba és húzza meg őket. TUDNIVALÓ: A J alakú fogantyú és a felső szorítószerkezet furatai csak helyes összeszerelésnél esnek egy vonalba. 3. Egy ujjal tartsa a hatszögletű csavaranyákat az alsó szorító bemélyedésébe. Tekerje be a csavarokat egy nagy csillagcsavarhúzóval, de a csavarokat csak a fogantyú beállítása után húzza meg. 4. Tartsa a szerszámot a használati pozícióban (2. ábra) tolja felfele, vagy lefele a fogantyút abba az állásba, amely Önnek a legmegfelelőbb tartást biztosítja. 4. ábra 3. Húzza át a szíjat a feje fölött és helyezze a vállára. A vállszíj kampóját akassza be a fém kapocsba (5. ábra). 5. ábra vállszíj beakasztó 4. Állítsa be a vállszíjat a kezelő testmagasságához. A szíj hosszabbra engedéséhez a reteszt, a rövidebbre húzásához a szíjat kell húznia (6. ábra). 2. ábra 6. ábra J alakú fogantyú rúdütköző 3. ábra 8

9 OLAJ ÉS ÜZEMANYAG INFORMÁCIÓK VESZÉLY: A FORGATTYÚHÁZ OLAJJAL VALÓ TÚLTÖLTÉSE SÚLYOS SÉRÜLÉSEKHEZ VEZETHET! Nem lehet elégszer hangsúlyozni, mennyire fontos a forgattyúház helyes olajszintjének ellenőrzése és megfelelő szinten tartása. Minden használat előtt ellenőrizze az olajat és szükség esetén cserélje le azt (lásd olajcsere). AJÁNLOTT OLAJTÍPUS A megfelelő típusú és viszkozitású olaj használata különösen fontos. Ellenőrizze az olajat minden használat előtt és cserélje le rendszeresen. A hibás, vagy szennyezett olaj használata a motor kopásához és idő előtti meghibásodásához vezethet. Használjon SAE 30 viszkozitású SF, SG, SH API-szervizosztályú (American Petroleum Institute) minőségi olajat. tömítőgyűrű olajdugó/ olajszintmérő pálca olajbeöntő nyílás 7. ábra OLAJ BETÖLTÉSE A FORGATTYÚHÁZBA (ELSŐ HASZNÁLAT) TUDNIVALÓ: A szerszám kiszállítása betöltött olaj nélkül történik a berendezés károsodásának elkerülése miatt. Töltsön olajat a forgattyúházba az első indítás előtt. 1. Helyezze a szerszámot sima felületre, 2. Vegye ki az olajdugót/olajmérő pálcát a forgattyúházból (7. ábra). 3. Öntsön be 100 ml olajat az olajbeöntő nyíláson keresztül (8. ábra). TUDNIVALÓ: Soha ne töltsön olajat a benzinbe, vagy az üzemanyagtartályba. 4. Törölje le az esetlegesen szétfolyt olajat és helyezze vissza az olajdugót/olajmérő pálcát. olajbetöltés 8. ábra 9

10 OLAJ ÉS ÜZEMANYAG INFORMÁCIÓK AJÁNLOTT ÜZEMANYAGTÍPUS Az öreg üzemanyag lehet a fő oka annak, ha a szerszám nem megy előírás szerűen. Csak és kizárólag friss, tiszta ólommentes benzint használjon. TUDNIVALÓ: A szerszám négyütemű motorral rendelkezik. A károsodás elkerülésének érdekében soha ne adjon olajat az üzemanyaghoz. Üzemanyag keverékek meghatározása A modern üzemanyagok sokszor benzinből és oxigéntartalmú szerves vegyületekből állnak, mint például etanol, metanol, vagy MTBE (éter). Az alkohollal kevert üzemanyagok vizet kötnek meg. Már 1% víztartalom is ahhoz vezethet, hogy a tárolás során az üzemanyag és az olaj szétválik, vagy savak képződnek. Alkohollal kevert üzemanyagok használatánál használjon mindig friss üzemanyagot (maximum 60 naposat). Üzemanyag keverékek használata Ha úgy dönt, hogy üzemanyag keveréket használ, vagy annak használata elengedhetetlen mindenképpen tartsa magát a következőkhöz: - Kizárólag friss ólommentes benzint használjon - Használjon STA-BIL, vagy ehhez hasonló üzemanyag adalékot. - A tárolás előtt ürítse ki az üzemanyagtartályt és járassa szárazra a motort. Üzemanyag adalékok használata Az üzemanyag adalékok használata, mint a STA-BIL Petrol Stabilizer (vagy hasonló termék) véd a lerakódások képződésétől és a korróziótól. Az üzemanyag adalékok használata akár hat (6) hónapig is megakadályozhatja, hogy káros lerakódások képződjenek a karburátorban. Adjon 6 ml üzemanyag adalékot az üzemanyaghoz literenként a tartályon található utasításoknak megfelelően. Soha ne töltse az üzemanyag adalékot közvetlenül a szerszám üzemanyagtartályába. benzinkanna betöltő csöve tanksapka üzemanyagtartály 9. ábra 2. Helyezze az üzemanyagkanna betöltő csövét a betöltő nyílásba (9. ábra) és töltse be az üzemanyagot. FIGYELEM: A benzin betöltését tiszta, jól szellőzött szabadban lévő területen végezze. TUDNIVALÓ: Ne töltse túl a tartályt. 3. A szétfröcskölt üzemanyagot azonnal törölje le a szerszámról. 4. Helyezze vissza a tanksapkát. FIGYELEM: Soha ne használja a szerszámot tanksapka nélkül. 5. A motor beindítása előtt vigye legalább 10 méterre a szerszámot az üzemanyag tárolásának és betöltésének helyétől. TUDNIVALÓ: A régi benzin hulladékkezelését a helyi előírásoknak megfelelően végezze. ÜZEMANYAG BETÖLTÉSE FIGYELEM: A benzin könnyen gyullad és a gőzei robbanásveszélyesek, ha meggyulladnak. A súlyos sérülések elkerülésének érdekében az üzemanyag betöltése előtt állítsa le a motort és hagyja lehűlni azt. A tankolás közben ne dohányozzon. Tartsa távol a területtől a szikrákat és a nyílt lángot. 1. Vegye le a tanksapkát (9. ábra). FIGYELEM: Lassan vegye le a tanksapkát, hogy elkerülje a szétfröcskölt benzin által okozott sérüléseket. 10

11 TEENDŐK ELINDÍTÁSNÁL ÉS LEÁLLÍTÁSNÁL INDÍTÁSI TEENDŐK Hidegindítás: napi első indítás, vagy üzemanyag kifogyása után FIGYELEM: A szerszámot csak a szabadban, jól szellőzött helyen használja. A kipufogógázban található szénmonoxid nem megfelelően szellőzött területen halálhoz vezethet. 1. Ellenőrizze az olajszintet (lásd olajszint ellenőrzése, 19. oldal. 2. Töltse fel az üzemanyagtartályt friss, tiszta, ólommentes benzinnel (lásd 10. oldal). TUDNIVALÓ: A motor nem jár a szivató (A) I-I állásban. 9. Húzza meg az indítózsinórt 1 3 alkalommal, amíg a motor beindul. Hagyja másodpercig járni. Ha a berendezés nem indul be ugorjon vissza a 7. ponthoz. 10. Tolja a szivatókart az üzem állásba (C) I I I és járassa a motort teljes gázzal 30 másodpercig. FIGYELEM: Kerülje a véletlen elindítást. Vegye fel az indító pozíciót az indítózsinór meghúzása előtt. A sérülések elkerülésének érdekében az üzemeltetőnek és a szerszámnak is stabil pozícióban kell lennie indításnál. 3. Kapcsolja be a gyújtáskapcsolót (I). (10. ábra). KI (O) BE (I) gyújtáskapcsoló gázkar reteszelése indítózsinór gázkar 10. ábra 4. Állítsa a szivatókart a szivató pozícióba (A) I-I (11. ábra). TUDNIVALÓ: Állítsa a szivatókart közvetlenül a matricán található megfelelő ábra fölé, ez a levegőszűrő borításán található (11. ábra). 5. Nyomja meg az üzemanyag pumpáló gombot hétszer lassan teljesen, ezután éreznie kell a benzint az üzemanyag pumpálóban (11. ábra). Ha nem érez benzint, akkor nyomja meg még háromszor, vagy annyiszor, hogy az megteljen benzinnel. 11. ábra 6. Nyomja meg a gázkar reteszelését és tolja a gázkart a teljes gáz pozíciójába (12. ábra). gázkar 7. Amikor a szerszám az indítópozícióban található (12. ábra) és a szivató pozícióban van (A) I-I húzza meg az indítózsinórt ötször, ha a motor az ötödik húzás előtt beindul folytassa a 8. ponttal. 8. Tolja a szivatókart a szivató közepes állásába (B) I/Í (11. ábra). üzemanyag pumpáló gomb gázkar 12. ábra 11. Engedje el a gázkart, hogy az visszatérhessen az üresjárati pozíciójába és kezdje meg a munkát. TUDNIVALÓ: Ha a motor az előbb leírt eljárás során nem indul be, akkor ismételje meg az 5 11 lépéseket és közben a szivatókart tolja kétszer a szivató állásba (A) I-I. Újraindítás, illetve a motor beindítása, ha abban található üzemanyag 1. Kapcsolja be a gyújtáskapcsolót (I). (10. ábra). 2. Állítsa a szivatókart a szivató közepes állásába (B) I/I (11. ábra). 3. Nyomja meg az üzemanyag pumpáló gombot hétszer lassan teljesen, ezután éreznie kell a benzint az üzemanyag pumpálóban (11. ábra). Ha nem érez benzint, akkor nyomja meg még háromszor, vagy annyiszor, hogy az megteljen benzinnel. 4. Nyomja meg a gázkar reteszelését és tolja a gázkart a teljes gáz pozíciójába (18. ábra). 5. Amikor a szerszám az indítópozícióban található és a lába a lábtartóban van (20. ábra) húzza meg az indítózsinórt a motor beindulásáig. 6. Miután a motor beindult tolja a szivatókart az üzem állásba (C) I I I és járassa a motort teljes gázzal 30 másodpercig. TUDNIVALÓ: Ha a motor nem indul be az újraindítási eljárásnál, alkalmazza a hidegindítási eljárást. TUDNIVALÓ: A négyütemű motorok, akárcsak az autók indíthatók üresjáratban. Alternatív megoldásként a szerszám meleg állapotban indítható üresjárati állásban. Kapcsolja be a gyújtáskapcsolót és húzza meg az erősen indítózsinórt. Miután a motor beindult járassa azt teljes gázzal 30 másodpercig. Ha a motor nem indul be, vagy lefullad, akkor alkalmazza a hidegindítási eljárást. 11

12 TEENDŐK ELINDÍTÁSNÁL ÉS LEÁLLÍTÁSNÁL LEÁLLÍTÁSI TEENDŐK 1. Engedje el a gázkart (12. ábra). Várja meg amíg a motor visszaáll alapjáratra. 2. A motor leállításához kapcsolja ki a gyújtáskapcsolót (O) (10. ábra). KIEGÉSZÍTŐ TUDNIVALÓK HIDEG IDŐBEN TÖRTÉNŐ ÜZEMHEZ Az Ön szegélyvágója gyárilag 4 ºC feletti üzemi körülményekre van beállítva. Alacsony hőmérsékleten történő üzemnél vegye figyelembe a következő utasításokat a kezelési útmutató egyéb tudnivalóival együtt. Ezáltal a szerszám fel lesz készítve a hideg üzemre és az indítás meg lesz könnyítve. FIGYELEM: Olvassa el a kezelési útmutatót és ügyeljen minden biztonsági és figyelmeztető jelölésre. Ezek figyelmen kívül hagyása súlyos sérülésekhez vezethet mind a felhasználónál, mind más személyeknél. OLAJ BETÖLTÉSE A FORGATTYÚHÁZBA (ELSŐ HASZNÁLAT) TUDNIVALÓ: A szerszám kiszállítása betöltött olaj nélkül történik a berendezés károsodásának elkerülése miatt. Töltsön olajat a forgattyúházba az első indítás előtt. A szerszámhoz mellékelve talál egy 100 ml-es flakon SAE 30 SF, SG, SH olajat. A hideg körülmények közötti, tehát 4 ºC alatti hőmérsékleten történő üzemeltetéshez használjon 10W30 SAE viszkozitású minőségi motorolajat, ami az API (American Petrol Institute) SF, SG, SH szervizosztályába tartozik. Kövesse a kezelési útmutató leírását a megfelelő mennyiségű olaj szerszámba töltéséhez. INDÍTÁSI TEENDŐK (HIDEG KÖRÜLMÉNYEK KÖZÖTT) Kövesse az utasításokat a kezelési útmutatóban leírtakkal együtt. Hidegindítás: napi első indítás, vagy üzemanyag kifogyása után FIGYELEM: A szerszámot csak a szabadban, jól szellőzött helyen használja. A kipufogógázban található szénmonoxid nem megfelelően szellőzött területen halálhoz vezethet. FIGYELEM: Kerülje a véletlen elindítást. Vegye fel az indító pozíciót, mielőtt meghúzza az indítózsinórt. A súlyos sérülések elkerülésének érdekében mind a felhasználónak, mind a szerszámnak stabil helyzetben kell lenniük (lásd kezelési útmutató). 1. Ellenőrizze az olajszintet (lásd olajszint ellenőrzése, 19. oldal). 2. Töltse fel az üzemanyagtartályt friss, tiszta, ólommentes benzinnel (lásd 10. oldal). Ne adjon olajat az üzemanyaghoz. 5. Nyomja meg az üzemanyag pumpáló gombot hétszer lassan teljesen, ezután éreznie kell a benzint az üzemanyag pumpálóban (11. ábra). Ha nem érez benzint, akkor nyomja meg még háromszor, vagy annyiszor, hogy az megteljen benzinnel. 6. Nyomja meg a gázkar reteszelését és tolja a gázkart a teljes gáz pozíciójába (12. ábra). TUDNIVALÓ: A gázkar reteszeléssel ellátott szerszámoknál a gázkar reteszelését a gázkar állításánál nyomva kell tartani. 7. Amikor a szerszám az indítópozícióban található (12. ábra) és a szivató (A) I-I pozícióban van húzza meg az indítózsinórt ötször, ha a motor az ötödik húzás előtt beindul folytassa a 8. ponttal. 8. Tolja a szivatókart a szivató középső állásába (B) I/I (11. ábra). TUDNIVALÓ: A motor nem jár a szivató (A) I-I állásban. 9. Húzza meg az indítózsinórt 1 3 alkalommal, amíg a motor beindul. Hagyja másodpercig járni. Ha a berendezés nem indul be ugorjon vissza a 7. ponthoz. TUDNIVALÓ: Ha a motor nem indul be a 9. lépésnél állítsa a szivatókart az üzem állásba (C) I I I és húzza meg az indítózsinórt, amíg a motor be nem indul (maximum 1 7 alkalommal). Ha a motor ezután sem indul be ismételje meg a 3 9 lépést. 10. Tolja a szivatókart az üzem állásba (C) I I I és járassa a motort teljes gázzal másodpercig. 11. Engedje el a gázkart, hogy az visszatérhessen az üresjárati pozíciójába és kezdje meg a munkát. 12. A szerszám üzemkész. Újraindítás, illetve a motor beindítása, ha abban található üzemanyag 1. Kapcsolja be a gyújtáskapcsolót (I). (10. ábra). 2. Állítsa a szivatókart a szivató közepes állásába (B) I/I (11. ábra). 3. Nyomja meg a gázkar reteszelését és tolja a gázkart a teljes gáz pozíciójába (10. ábra). TUDNIVALÓ: A gázkar reteszeléssel ellátott szerszámoknál a gázkar reteszelését a gázkar állításánál nyomva kell tartani. 3. Kapcsolja be a gyújtáskapcsolót (I). (10. ábra). 4. Állítsa a szivatókart a szivató pozícióba (A) I-I (19. ábra). 12

13 KIEGÉSZÍTŐ TUDNIVALÓK HIDEG IDŐBEN TÖRTÉNŐ ÜZEMHEZ 4. Amikor a szerszám az indítópozícióban található és a lába a lábtartóban van (12. ábra) húzza meg az indítózsinórt amíg a motor beindul (1 5 alkalommal). 5. Miután a motor beindult járassa teljes gázzal másodpercig. Ezután tolja a szivatókart az üzem állásba (C) I-I engedje el a gázkart és hagyja, hogy a motor visszaálljon alapjáratba. LEÁLLÍTÁSI TEENDŐK 1. Engedje el a gázkart és várja meg amíg a motor vissza áll alapjáratra. 2. A motor leállításához kapcsolja ki a gyújtáskapcsolót (O) (18. ábra). TUDNIVALÓ: Ha a motor nem indul be az újraindítási eljárásnál, alkalmazza a hidegindítási eljárást. HASZNÁLATI ÚTMUTATÓ Az EZ-Link MD rendszer kezelése Az EZ-Link MD rendszer a következő kiegészítő fejek használatát teszi lehetővé: Fúvó / szívó Kultivátor Szegélyvágó Sövényvágó Hókotró Hengerszár vágó Tisztító / fúvó Fanyíró Turbofúvó FIGYELEM: A különböző fejek használata előtt alaposan olvassa el azok kezelési útmutatóját. A vágófej és más fejek leszerelése: BV720r GC720r LE720r HS720r ST720r SS725r SB720r TP720r TB720r 2. Fogja szorosan a fejet és nyomja be egyenesen az EZ-Link MD csatlakozóba (14. ábra). TUDNIVALÓ: A kioldógombot fordítsa a vezetőmélyedéssel egy vonalba, ez megkönnyíti a csatlakoztatást (13. ábra). EZ-Link MD csatoló kioldó gomb kioldó gomb lyuka felső tengelyház 14. ábra alsó tengelyház 3. Szorítsa meg a csavaros gombot jobbra forgatva (13. ábra). 1. Tekerje a csavaros gombot balra (13. ábra). 2. Nyomja be és tartsa nyomva a kioldógombot (13. ábra). 3. Fogja szorosan a felső tengelyházat és a nyírófejet, vagy a más fejet húzza ki az EZ- Link MD csatlakozóból (14. ábra). A vágófej és más fejek felszerelése: FIGYELEM: A súlyos sérülések elkerülésének érdekében a fejek leszerelése, vagy felszerelése előtt kapcsolja ki a szerszámot. TUDNIVALÓ: A fejek felszerelésének és leszerelésének megkönnyítésének érdekében a szerszámot helyezze a földre, vagy egy munkapadra. 1. Tekerje a csavaros gombot balra (13. ábra). EZ-Link MD csatoló kioldó gomb csavaros gomb vezető 13. ábra mélyedés 13

14 HASZNÁLATI ÚTMUTATÓ A SZERSZÁM TARTÁSA FIGYELEM: A szerszám használata közben mindig viseljen védőszemüveget, fülvédőt, védőruhát a sérülési kockázat csökkentése miatt. A szerszám használata előtt vegye fel a munkapozíciót (15. ábra). Ellenőrizze a következőket: - Az üzemeltető védőszemüveget és megfelelő ruhát visel. - Hajlítsa be enyhén a jobb kezét és tartsa azzal a tengelyen levő fogantyút. - A bal kezét tartsa egyenesen és azzal fogja a J fogantyút. Az ütközőgombos nyírófej minden egyes földhöz ütköztetésekor kb. 2,5 cm vágószál lesz kiengedve. Egy a vágófej borításában található penge vágja a vágószálat megfelelő méretűre, amennyiben túl sok vágószál lett kiengedve. A legjobb eredmény eléréséhez ütköztesse az ütközőgombos nyírófejet a szabad talajhoz, vagy kemény földhöz. A vágószál magas füvön történő kiadásánál a motor esetlegesen elakadhat. A vágószálaknak mindig teljesen kiengedett állapotban kell lenniük. A vágószál kiengedése annak hosszának csökkenésével egyre nehezebbé válik. TUDNIVALÓ: Az ütközőgombot ne tegye a talajra miközben a szerszám működik. VIGYÁZAT: A szálvágó penge szerkezetét ne távolítsa el és ne vagy változtassa meg. A túl hosszú vágószál a tengelykapcsoló túlhevüléséhez vezethet. A vágószál a következő okokból szakadhat el: - Belegabalyodik valamilyen idegen testbe. - A vágószál normális kopása miatt. - Vastagszárú gyomnövény nyírási kísérleténél. - A vágószál falnak, kerítésoszlopnak, stb. erőltetése. 15. ábra - A szerszám csípőmagasságban található. - A tisztító / fúvó úgy van kialakítva, hogy az párhuzamosan helyezkedik el a talajjal és a szennyeződés a gépkezelőtől el lesz fújva. A VÁGÓSZÁLAK HOSSZÁNAK BEÁLLÍTÁSA Az ütközőgombos nyírófej lehetővé teszi a vágószálak motor leállítása nélküli kiengedését. Több zsinór kiengedéséhez könnyen ütköztesse neki a nyírófejet a földnek (16. ábra), miközben a szerszám motorja magas fordulatszámon üzemel. TUDNIVALÓ: A vágószálnak mindig teljesen kiengedett állapotban kell lennie. A szál kiadása annál nehezebb minél rövidebb a vágószál. TANÁCSOK A LEGJOBB VÁGÁSI EREDMÉNY ELÉRÉSÉHEZ - A nyírófejet tartsa párhuzamosan a talajjal. - Ne erőltesse a nyírófejet. Vágjon a vágószál végével. Különösen a falak mentén. Ha nem csak a végével vág, akkor csökken a nyírás hatékonyság és túlterhelheti a motort. - A 20 cm-nél magasabb füvet több lépcsőben, fentről lefele kell vágni a vágószál idő előtti elhasználódásának és a motor túlterhelésének elkerülése végett. - Lehetőleg balról jobbra vágjon. Ez növeli a szerszám nyírási hatékonyságát. Így a lenyírt növényzet a gépkezelővel ellentétes irányban repül. - A nyírót lassan mozgassa a kívánt magasságban a vágandó területre majd onnan kifele. Használjon előre hátra, vagy jobbról balra mozgást. Minél rövidebb területen dolgozik annál nagyobb a vágás hatékonysága. - Füvet, vagy gyomot csak annak száraz állapotában vágjon. - A vágószál élettartama a következőktől függ: - A fent leírt nyírási technikák betartása. - A vágandó növényzet fajtája. - A növényzet elnyírásának helye. 16. ábra Például a vágószál gyorsabban használódik el, ha épület talapzatának közelében nyír, mint ha fa alatt teszi. 14

15 HASZNÁLATI ÚTMUTATÓ DÍSZÍTŐ NYÍRÁS A díszítő nyírás a fák, oszlopok, kerítések, stb. körül található teljes növényzet eltávolítását jelenti. Ehhez a szerszámot úgy kell billenteni, hogy az 30 fokos szöget zárjon be a talajjal (17. ábra). 17. ábra HASZNÁLATI ÚTMUTATÓ TUDNIVALÓ: Bizonyos karbantartási munkák meghatározott szerszámot, illetve készséget igényelnek. Ha valamelyik eljárásnál bizonytalan vigye a gépet szakszervizbe. FIGYELEM: A sérülések elkerülése végett soha ne végezze a javítási és karbantartási munkákat járó és le nem hűlt gépnél. Húzza le a gyújtáskábelt, hogy ne indulhasson el a motor véletlenül. KARBANTARTÁSI TERV A karbantartási munkálatokat a táblázatban felsorolt időközönként végezze (28. ábra). Végezze el ezeket szezonális karbantartásnál is. GYAKORISÁG A motor beindítása előtt SZÜKSÉGES KARBANTARTÁS Friss üzemanyagot feltankolni LÁSD 10. oldal Olajszint ellenőrzése 10 óránként Légszűrő megtisztítása és megolajozása Első olajcsere 10 óra után Olajcsere 19. oldal 20. oldal 19. oldal Ezután 25 óránként 25 óránként Új motornál 10 óra után 25 óránként 25 óránként Olajcsere Szikrarostot megtisztítani Ellenőrizze a himba és a szelep távolságát, szükség esetén állítsa be Ellenőrizze a himba és a szelep távolságát, szükség esetén állítsa be Ellenőrizze a gyújtógyertya elektródájának állapotát 19. oldal 23. oldal oldal oldal 23. oldal 15

16 KARBANTARTÁSI ÉS JAVÍTÁSI TUDNIVALÓK A VÁGÓSZÁL BESZERELÉSE A SPEEDSPOOLNÁL Csak eredeti 2,03 mm vastag MTD vágószálat használjon. Más vágószál használata a motor túlmelegedéséhez, illetve meghibásodásához vezethet. FIGYELEM: Soha ne használjon fémerősítésű zsinórt, drótot, láncot, kötelet, stb. ezek elpattanhatnak és veszélyes repesszé válhatnak. vágószál szem Két lehetőség van a SpeedSpool vágószál cseréjére: - Egy új szál tekercselése - Egy tekercselt tekercs beszerelése A tekercs újratekercselése TUDNIVALÓ: Nem szükséges az ütközőfej leszerelésére a vágószál cseréjéhez. 1. Vágjon le két darab 3 méter hosszú 2,03 mm vastag vágószálat. szálzáró lyuk 19. ábra 6. Fűzze be a szálat a szálzáró lyukba (19. ábra). A szálat maximum 1 1,5 cm re tolja be a szálzáró lyukba. Ha a szál helyesen lett bevezetve, akkor egy kis hurkot képez (20. ábra). FIGYELEM: A vágószál beszerelésénél kizárólag helyes hosszúságú szálat használjon. Ha a vágószál túl hosszú, akkor lehetséges, hogy a kiengedése nem megfelelően fog történni. 2. Fogja meg a tekercsházat és forgassa a tekercset jobbra, amíg a tekercsen és a tekercsházon található nyilak egy vonalba nem esnek (18. ábra). tekercsház A SpeedSpool felülnézete nyilak szálzáró lyuk 20. ábra 6. Húzza el a vágószálat a tekercsháztól, amíg a szál szorosan a tekercsen nem fekszik (21. ábra). tekercs ütközőfej 18. ábra 3. Húzza ki a régi szálat a száladagoló és szálzáró lyukakból (19 és 20. ábra). 4. Vezessen át egy darab szálat a tekercsházon található egyik szemen. Tolja át a szálat a száladagoló lyukon át a tekercsbe (19. ábra). Ne hajlítsa meg a szálat a szemen történő átfűzés közben. 21. ábra 16

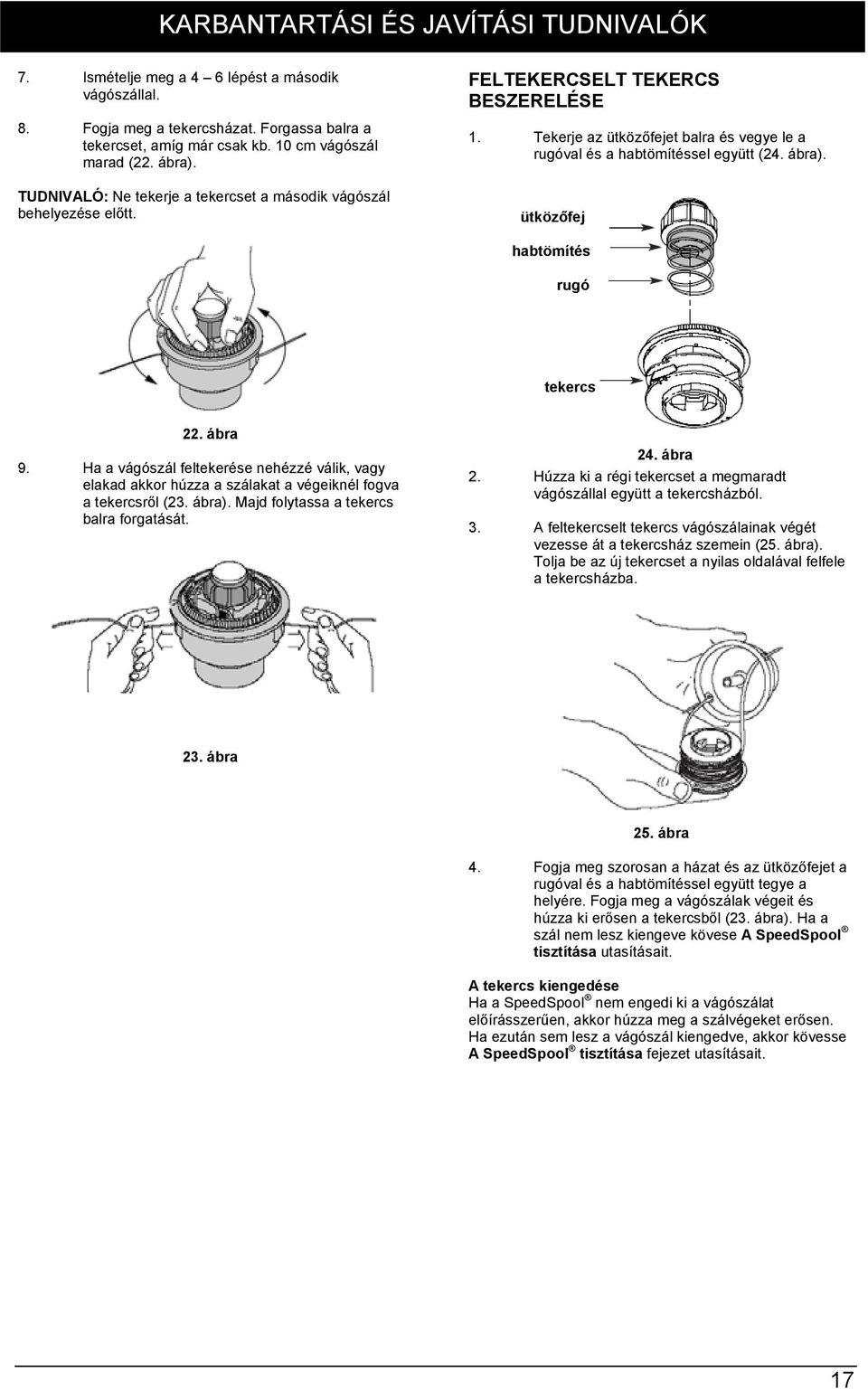

17 KARBANTARTÁSI ÉS JAVÍTÁSI TUDNIVALÓK 7. Ismételje meg a 4 6 lépést a második vágószállal. 8. Fogja meg a tekercsházat. Forgassa balra a tekercset, amíg már csak kb. 10 cm vágószál marad (22. ábra). TUDNIVALÓ: Ne tekerje a tekercset a második vágószál behelyezése előtt. FELTEKERCSELT TEKERCS BESZERELÉSE 1. Tekerje az ütközőfejet balra és vegye le a rugóval és a habtömítéssel együtt (24. ábra). ütközőfej habtömítés rugó tekercs 22. ábra 9. Ha a vágószál feltekerése nehézzé válik, vagy elakad akkor húzza a szálakat a végeiknél fogva a tekercsről (23. ábra). Majd folytassa a tekercs balra forgatását. 24. ábra 2. Húzza ki a régi tekercset a megmaradt vágószállal együtt a tekercsházból. 3. A feltekercselt tekercs vágószálainak végét vezesse át a tekercsház szemein (25. ábra). Tolja be az új tekercset a nyilas oldalával felfele a tekercsházba. 23. ábra 25. ábra 4. Fogja meg szorosan a házat és az ütközőfejet a rugóval és a habtömítéssel együtt tegye a helyére. Fogja meg a vágószálak végeit és húzza ki erősen a tekercsből (23. ábra). Ha a szál nem lesz kiengeve kövese A SpeedSpool tisztítása utasításait. A tekercs kiengedése Ha a SpeedSpool nem engedi ki a vágószálat előírásszerűen, akkor húzza meg a szálvégeket erősen. Ha ezután sem lesz a vágószál kiengedve, akkor kövesse A SpeedSpool tisztítása fejezet utasításait. 17

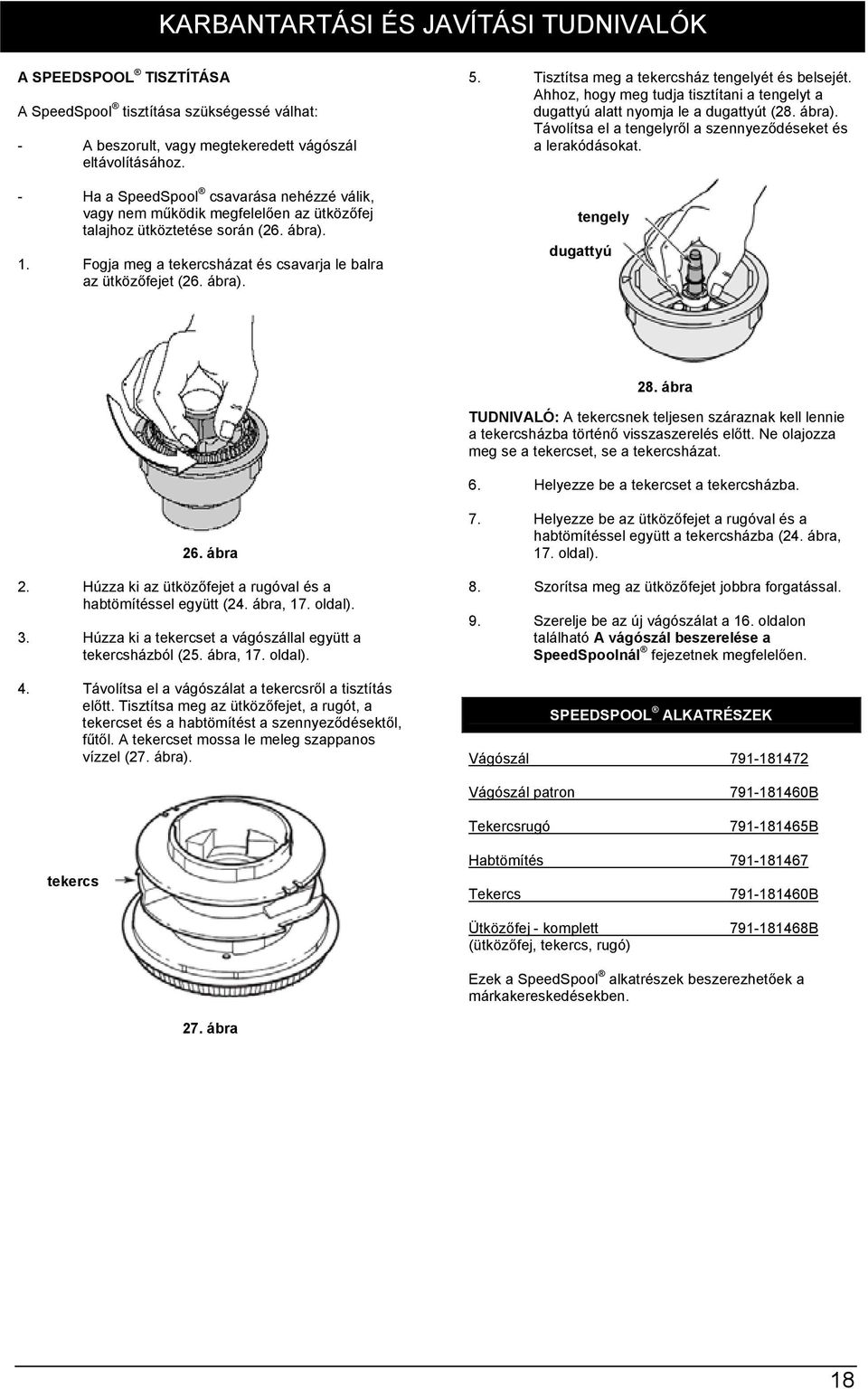

18 KARBANTARTÁSI ÉS JAVÍTÁSI TUDNIVALÓK A SPEEDSPOOL TISZTÍTÁSA A SpeedSpool tisztítása szükségessé válhat: - A beszorult, vagy megtekeredett vágószál eltávolításához. - Ha a SpeedSpool csavarása nehézzé válik, vagy nem működik megfelelően az ütközőfej talajhoz ütköztetése során (26. ábra). 1. Fogja meg a tekercsházat és csavarja le balra az ütközőfejet (26. ábra). 5. Tisztítsa meg a tekercsház tengelyét és belsejét. Ahhoz, hogy meg tudja tisztítani a tengelyt a dugattyú alatt nyomja le a dugattyút (28. ábra). Távolítsa el a tengelyről a szennyeződéseket és a lerakódásokat. tengely dugattyú 28. ábra TUDNIVALÓ: A tekercsnek teljesen száraznak kell lennie a tekercsházba történő visszaszerelés előtt. Ne olajozza meg se a tekercset, se a tekercsházat. 6. Helyezze be a tekercset a tekercsházba. 26. ábra 2. Húzza ki az ütközőfejet a rugóval és a habtömítéssel együtt (24. ábra, 17. oldal). 3. Húzza ki a tekercset a vágószállal együtt a tekercsházból (25. ábra, 17. oldal). 4. Távolítsa el a vágószálat a tekercsről a tisztítás előtt. Tisztítsa meg az ütközőfejet, a rugót, a tekercset és a habtömítést a szennyeződésektől, fűtől. A tekercset mossa le meleg szappanos vízzel (27. ábra). 7. Helyezze be az ütközőfejet a rugóval és a habtömítéssel együtt a tekercsházba (24. ábra, 17. oldal). 8. Szorítsa meg az ütközőfejet jobbra forgatással. 9. Szerelje be az új vágószálat a 16. oldalon található A vágószál beszerelése a SpeedSpoolnál fejezetnek megfelelően. SPEEDSPOOL ALKATRÉSZEK Vágószál Vágószál patron B Tekercsrugó B tekercs Habtömítés Tekercs B Ütközőfej - komplett B (ütközőfej, tekercs, rugó) Ezek a SpeedSpool alkatrészek beszerezhetőek a márkakereskedésekben. 27. ábra 18

19 KARBANTARTÁSI ÉS JAVÍTÁSI TUDNIVALÓK OLAJSZINT ELLENŐRZÉSE VIGYÁZAT: Mindig ügyeljen a megfelelő olajszintre a túlzott motorkopás és a szerszám károsodásának elkerülése végett. Soha ne használja a szerszámot, ha az olajszint az olajmérő páka alsó szintje alatt van. VESZÉLY: A FORGATTYÚHÁZ OLAJJAL VALÓ TÚLTÖLTÉSE SÚLYOS SÉRÜLÉSEKET OKOZHAT! Nem lehet elégszer hangsúlyozni milyen fontos az olajszint ellenőrzése és megfelelő szinten tartása. Vizsgálja meg az olajat minden használat előtt és szükség esetén cserélje le (lásd olajcsere). Nem lehet elégszer hangsúlyozni milyen fontos az olajszint ellenőrzése és megfelelő szinten tartása. Vizsgálja meg az olajat minden használat előtt: 1. Állítsa le a motort és várja meg, amíg az olaj visszafolyik a forgattyúházba. 2. Helyezze a szerszámot egy sima felületre az olajszint helyes leolvasásához. 3. Tartsa távol a motortól a szennyeződéseket, levágott füvet, stb. Tisztítsa meg az olajdugó/olajmérő pálca környékét annak levétele előtt. 4. Vegye ki az olajdugó/olajmérő pálcát és törölje le róla az olajat. Helyezze vissza teljesen. olajdugó/olajmérő pálca tömítőgyűrű tele ml olaj betöltése az olajpálca felső vége 29. ábra 5. Vegye ki az olajdugó/olajmérő pálcát és ellenőrizze az olajszintet. Az olajnak a mérőpálca tetejéig kell érnie (29. ábra). OLAJCSERE 31. ábra Új motornál az olajat az első 10 üzemóra után le kell cserélni. Az olajcserét meleg motornál kell végezni. Ezáltal az olaj könnyebben folyik és kimossa a szennyeződéseket. VIGYÁZAT: A szerszámon történő munka közben viseljen kesztyűt a sérülések elkerülésének érdekében. 1. Húzza le a gyújtáskábelt, hogy nehogy véletlenül elinduljon a szerszám. 2. Vegye le az olajdugó/olajmérő pálcát. 3. Öntse az olajat az olajbetöltő nyíláson keresztül egy tartóedénybe. Ehhez a szerszámot függőlegesen kell tartani (32. ábra). Hagyjon időt a teljes kiürülésre. 6. Ha az olajszint túl alacsony töltsön be kis mennyiségű olajat az olajbetöltő nyíláson és ellenőrizzen újra (29. ábra). Ismételje meg a folyamatot addig, amíg az olajszint eléri a mérőpálca tetejét. TUDNIVALÓ: Ne töltse túl az olajat. 32. ábra tömítőgyűrű olajdugó/ olajmérő pálca olajbetöltő nyílás 30. ábra TUDNIVALÓ: Ellenőrizze, hogy a tömítőgyűrű az olajszint ellenőrzésekor, vagy az olaj cseréjekor az olajdugó / olajmérő pálcán van-e. 4. Törölje le az olajmaradékokat és a szétfröcskölt olajat. Az olaj hulladékkezelését végezze a helyi előírásoknak megfelelően. 5. Töltsön a forgattyúházba 100 ml SAE 30 SF, SG, SH olajat. 6. Helyezze vissza az olajdugó/olajmérő pálcát. 7. Helyezze vissza a gyújtáskábelt. 19

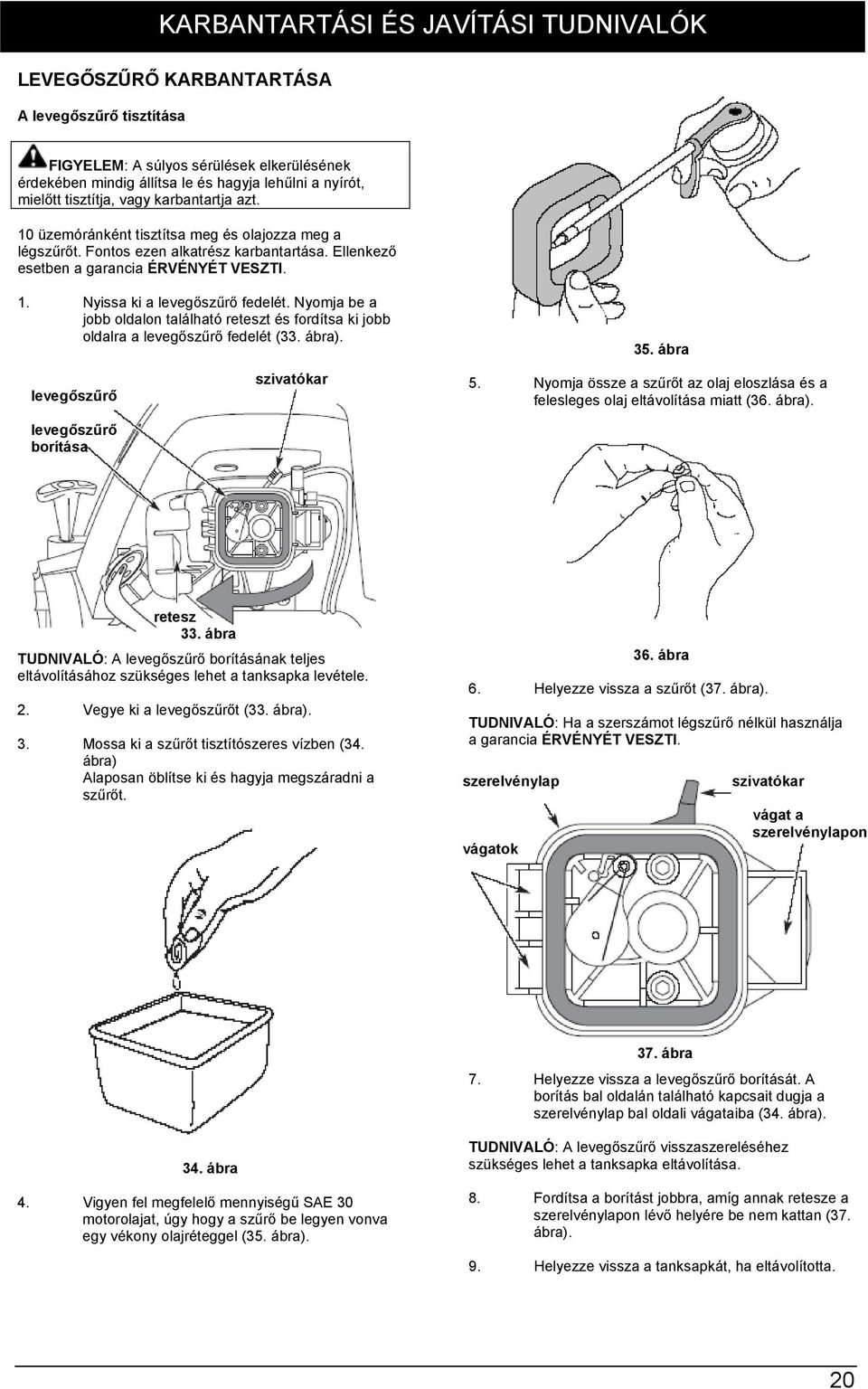

20 LEVEGŐSZŰRŐ KARBANTARTÁSA A levegőszűrő tisztítása KARBANTARTÁSI ÉS JAVÍTÁSI TUDNIVALÓK FIGYELEM: A súlyos sérülések elkerülésének érdekében mindig állítsa le és hagyja lehűlni a nyírót, mielőtt tisztítja, vagy karbantartja azt. 10 üzemóránként tisztítsa meg és olajozza meg a légszűrőt. Fontos ezen alkatrész karbantartása. Ellenkező esetben a garancia ÉRVÉNYÉT VESZTI. 1. Nyissa ki a levegőszűrő fedelét. Nyomja be a jobb oldalon található reteszt és fordítsa ki jobb oldalra a levegőszűrő fedelét (33. ábra). 35. ábra levegőszűrő levegőszűrő borítása szivatókar 5. Nyomja össze a szűrőt az olaj eloszlása és a felesleges olaj eltávolítása miatt (36. ábra). retesz 33. ábra TUDNIVALÓ: A levegőszűrő borításának teljes eltávolításához szükséges lehet a tanksapka levétele. 2. Vegye ki a levegőszűrőt (33. ábra). 3. Mossa ki a szűrőt tisztítószeres vízben (34. ábra) Alaposan öblítse ki és hagyja megszáradni a szűrőt. 36. ábra 6. Helyezze vissza a szűrőt (37. ábra). TUDNIVALÓ: Ha a szerszámot légszűrő nélkül használja a garancia ÉRVÉNYÉT VESZTI. szerelvénylap vágatok szivatókar vágat a szerelvénylapon 37. ábra 7. Helyezze vissza a levegőszűrő borítását. A borítás bal oldalán található kapcsait dugja a szerelvénylap bal oldali vágataiba (34. ábra). 34. ábra 4. Vigyen fel megfelelő mennyiségű SAE 30 motorolajat, úgy hogy a szűrő be legyen vonva egy vékony olajréteggel (35. ábra). TUDNIVALÓ: A levegőszűrő visszaszereléséhez szükséges lehet a tanksapka eltávolítása. 8. Fordítsa a borítást jobbra, amíg annak retesze a szerelvénylapon lévő helyére be nem kattan (37. ábra). 9. Helyezze vissza a tanksapkát, ha eltávolította. 20

21 KARBANTARTÁSI ÉS JAVÍTÁSI TUDNIVALÓK A PORLASZTÓ BEÁLLÍTÁSA A motor üresjáratát be lehet állítani. Az üresjárat állítócsavarja a motorborításon található lyukban található (38. ábra). TUDNIVALÓ: A véletlen elállítás súlyosan károsíthatja a szerszámot. A porlasztó beállítását végeztesse szakszervizzel. Üzemanyag ellenőrzése A régi üzemanyag gyakori oka a motor nem megfelelő járásának. Ürítse ki az üzemanyagtartályt és töltse fel friss, tiszta ólommentes üzemanyaggal mielőtt még állít valamin (lásd Olaj és üzemanyag információk). Levegőszűrő tisztítása A levegőszűrő állapota a gép üzemének szempontjából fontos. Az elszennyeződött levegőszűrő korlátozza a beszívott levegő mennyiségét és megváltoztatja a levegő üzemanyag keveréket. Ezt sokszor rosszul beállított karburátorként értelmezik. Ellenőrizze a levegőszűrő állapotát az üresjárat állítása előtt (lásd Levegőszűrő karbantartása). Az üresjárat beállítása FIGYELEM: A nyírófej foroghat a beállítás alatt. Viseljen védőruhát és ügylejen a biztonsági tudnivalókra a súlyos sérülések elkerülésének érdekében. Ha a motor alapjárata az üzemanyag vizsgálata és a levegőszűrő kitisztítása után sem megfelelő azt az állítócsavarral a következőképpen kell beállítani: 1. Indítsa be a motort és egy percig hagyja melegedni magas fordulaton. 2. Engedje el a gázkart, hogy a motor had térjen vissza alapjáratba. Ha a motor lefullad fogjon egy kis csillagcsavarhúzót, vagy laposfejű csavarhúzót és dugja be a motorborításon található lyukba (38. ábra). Forgassa az alapjárat állítócsavarját nyolcad fordulattal jobbra, amíg a motor nem jár egyenletesen alapjáraton. 3. Ha a nyírófej alapjáraton forog, akkor az alapjárat állítócsavarját forgassa nyolcad fordulattal balra az alapjárati fordulatszám csökkentéséhez. A legtöbb motorprobléma megoldódik az üzemanyag ellenőrzése, a levegőszűrő tisztítása, vagy az alapjárat beállítása után. Ha mégsem és - a motor nem jár alapjáraton, - ha a motor gyorsításkor késlekedik, fullad, - ha a motorteljesítmény lecsökken, akkor állíttassa be a porlasztót szakszervizben. FIGYELEM: Ha leállítja a szerszámot a súlyos sérülések elkerülésének érdekében ellenőrizze a lefektetés, vagy lerakás előtt, hogy a nyírófej leállt-e. A HIMBA TÁVOLSÁGA Ez a motor szétszerelését igényeli. Ha bizonytalan, vagy nem érzi megfelelően felkészültnek magát, vigye a gépet szakszervizbe. TUDNIVALÓ: A szelep és a himba távolságát az első 10 üzemóra után, majd 25 üzemóránként hézagmérővel kell ellenőrizni. - A motornak hidegnek kell lennie a szelephézag ellenőrzésénél és beállításánál. - Ezt egy tiszta, pormentes helyiségben kell végezni. 1. Távolítsa el a kipufogó borítását egy lapos csavarhúzóval a sarkánál tolva (39. ábra). Tolja át a kipufogó borításon található bemetszéseket a motorborítás reteszén és vegye le. motorborítás TUDNIVALÓ: A nyírófejnek alapjáraton nem szabad forognia. Üresjárat állítócsavar kipufogó borítás 39. ábra 2. Távolítsa el a motorborítás felső részén található két (2) csavart egy lapos, vagy egy Trox T20 csavarfejjel (40. ábra). 38. ábra 21

22 KARBANTARTÁSI ÉS JAVÍTÁSI TUDNIVALÓK motorborítás a motor felülnézetből 9. Tolja be a hézagmérőt a himba és a szelepvisszahúzó rugó közé. Mérje meg a himba és a szeleporsó távolságát (42. ábra). Vizsgálja meg mind a szívó, mind a kipufogó szelepet. csavarokat eltávolítani 40. ábra kipufogó Az ajánlott hézag, mind a szívó, mind a kipufogószelepnél 0,076 0,152 mm (0,003 0,006 coll). Használjon egy szabványos 0,127 mm-es (0,005 collos) hézagmérőt. A hézagmérőnek a himbakar és a szeleporsó közé történő betolása közben csak gyenge ellenállással találkozhat és nem szorulhat meg (43. ábra). 3. Távolítsa el a motorborítás hátulján található csavart (41. ábra). himba állítóanya csavar 41. ábra 4. Húzza le a gyújtáskábelt. 5. Távolítsa el a gyújtógyertya körül található szennyeződést. Csavarozza ki a gyújtógyertyát egy 5/8 collos (kb. 16 cm-es) csőkulccsal, vagy villáskulccsal balra forgatva. 6. Vegye le a motorborítást (41. ábra). 7. Távolítsa el a szelepfedél körül található szennyeződést. Távolítsa el a szelepfedelet tartó csavart egy nagy laposfejű csavarhúzóval, vagy egy Torx T25 csavarfejjel (42. ábra). Vegye le a szelepfedelet és a tömítést. hézagmérő tömítés állítóanya 43. ábra himba hézagmérő szeleporsó 44. ábra szelepfedél 10. Ha a hézag nem a megadott értékek között van: gyújtógyertya furata a. Az állítócsavart forgassa egy 5/16 collos (kb. 8 mm-es) csavarkulccsal, vagy csőkulccsal (44. ábra). - A hézag növeléséhez forgassa a csavart balra. 42. ábra 8. Húzza lassan az indítózsinórt, amíg a dugattyú az útjának a felső pontjára nem ér. Ellenőrizze, hogy - A hézag csökkentéséhez forgassa a csavart jobbra. b. Ellenőrizze mindkét hézagot újra és ha szükséges állítson rajta. - A dugattyú a dugattyúút legfelső pontján van-e, ha a gyújtógyertya furatán benéz (50. ábra). - Mindkét himba szabadon mozgatható-e és mindkét szelep zárva van-e. 22

23 KARBANTARTÁSI ÉS JAVÍTÁSI TUDNIVALÓK 11. Szerelje vissza a szelepfedelet egy új tömítéssel együtt. A csavart húzza meg nyomatékkulccsal 2,2 2,4 Nm-rel. TUDNIVALÓ: A szelepfedél tömítést a szakszervizekben szerezheti be (alkatrészszám: ). 12. Szerelje vissza a motorborítást. A borítás helyes fekvését ellenőrizze a csavarok meghúzása előtt. Húzza meg a csavarokat. 13. Szerelje vissza a kipufogó borítását. A kipufogó borításán található hosszú reteszeket tolja be a motorborításba. A kipufogó borításán található bemetszéseket tolja a motorborításon található reteszek fölé és hagyja, hogy bereteszelődjenek (40. ábra). A SZIKRAROSTÉLY KARBANTARTÁSA 1. Szerelje le a kipufogó borítását (lásd Himba távolsága, 21. oldal). 2. Csavarozza ki a szikrarostélyt a kipufogóhoz rögzítő csavart egy laposfejű csavarhúzóval, vagy egy Trox T20 csavarfejjel (46. ábra). kipufogó szikrarostély retesz csavar 14. Vizsgálja meg a gyújtógyertyát és szerelje vissza (lásd Gyújtógyertya cseréje). 15. Helyezze vissza a gyújtókábelt. Vágat 46. ábra szikrarostély borítása A GYÚJTÓGYERTYA CSERÉJE Kizárólag eredeti MTD gyújtógyertyát használjon. A helyes elektródatávolság 0,635 mm (0,025 coll) 25 üzemóránként szerelje ki a gyújtógyertyát és vizsgálja meg az állapotát. 1. Állítsa le a motort és hagyja lehűlni. Húzza le a gyújtókábelt a gyújtógyertyáról. 2. Távolítsa el a gyújtógyertya körül található szennyeződést. Csavarozza ki a gyújtógyertyát egy 5/8 collos (kb. 16 cm-es) csőkulccsal, vagy villáskulccsal balra forgatva. 3. Cserélje a lepattant, olajos, vagy koszos gyújtógyertyát. Állítsa be a 0,635 mm (0,025 coll) hézagot egy hézagmérő segítségével (45. ábra). 3. Húzza ki a szikrarostély borításának reteszét a kipufogóból. 4. Vegye ki a szikrarostélyt a szikrarostély borításból. 5. Tisztítsa meg a szikrarostélyt egy drótkefével, vagy cserélje ki azt. 6. Szerelje vissza a szikrarostélyt, a szikrarostély borítását és a csavart. TUDNIVALÓ: Szikrarostélyt (alkatrészszám: ) a márkakereskedésekben szerezhet be. TARTOZÉKOK ÉS ALKATRÉSZEK Olajdugó/olajmérő pálca Gyújtógyertya B Szikrarostély ,635 mm (0,025 coll) Vágószál patron B Tekercsrugó B Ütközőfej B Tanksapka ábra Vállszíj B VIGYÁZAT: Az elektródát ne tisztítsa, homokfúvással, ne kaparja, vagy tisztítsa más módon. A motorba került homokszemcsék károsíthatják a hengert, 4. Szereljen be egy megfelelő gyújtógyertyát a hengerfejbe. Húzza meg egy 5/8 colllos (kb. 16 cm-es) csőkulccsal jobbra forgatva. Nyomatékkulcs használatánál húzza meg azt 12,3 13,5 Nm-rel. Ne húzza túl. TUDNIVALÓ: A gyújtógyertya (alkatrészszám: ) a márkakereskedőknél szerezhető be. 23
