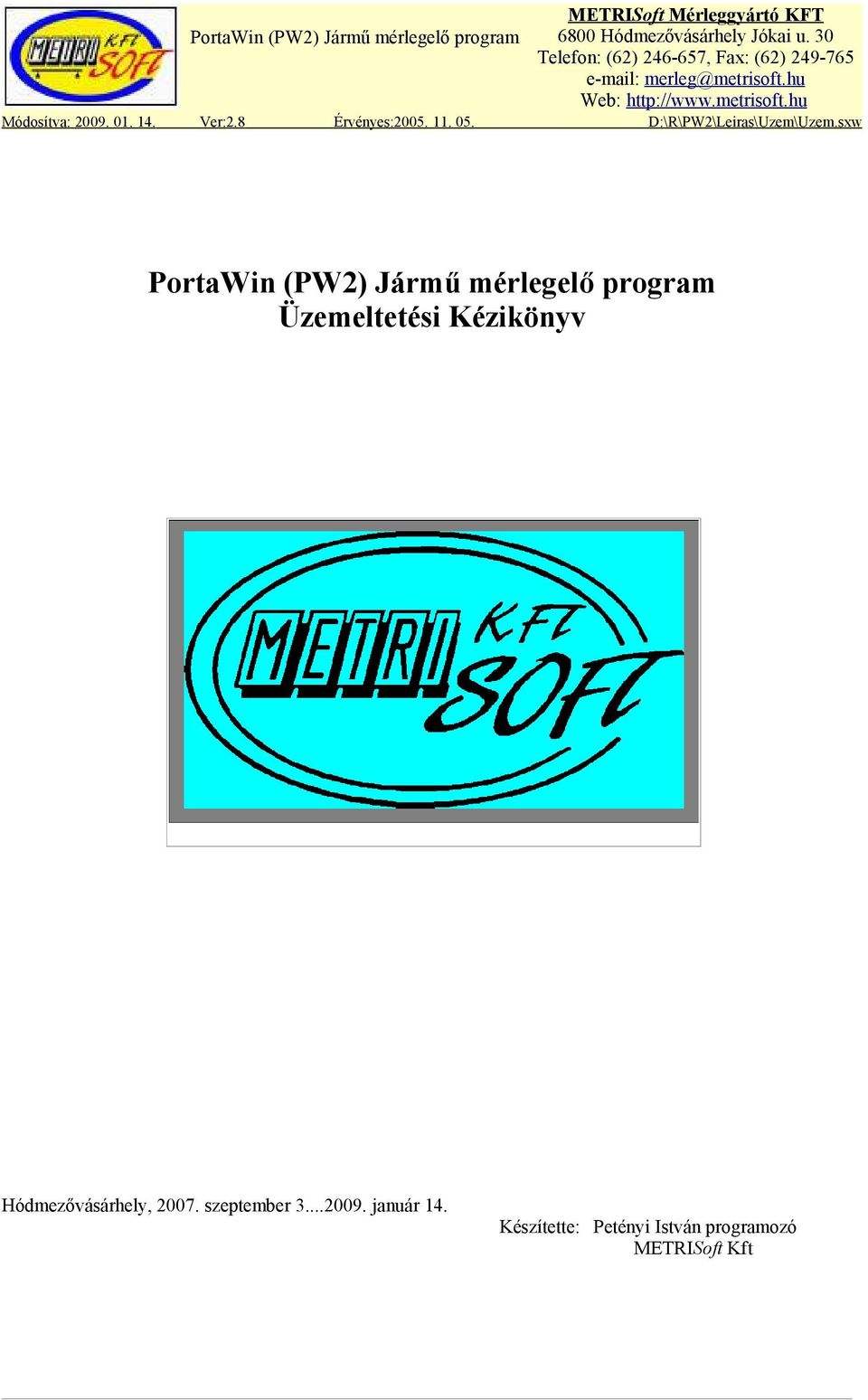

1 METRISoft Mérleggyártó KFT PortaWin (PW2) Jármű mérlegelő program 6800 Hódmezővásárhely Jókai u. 30 Telefon: (62) , Fax: (62) Web: Módosítva: Ver:2.8 Érvényes: D:\R\PW2\Leiras\Uzem\Uzem.sxw PortaWin (PW2) Jármű mérlegelő program Üzemeltetési Kézikönyv Hódmezővásárhely, szeptember január 14. Készítette: Petényi István programozó METRISoft Kft

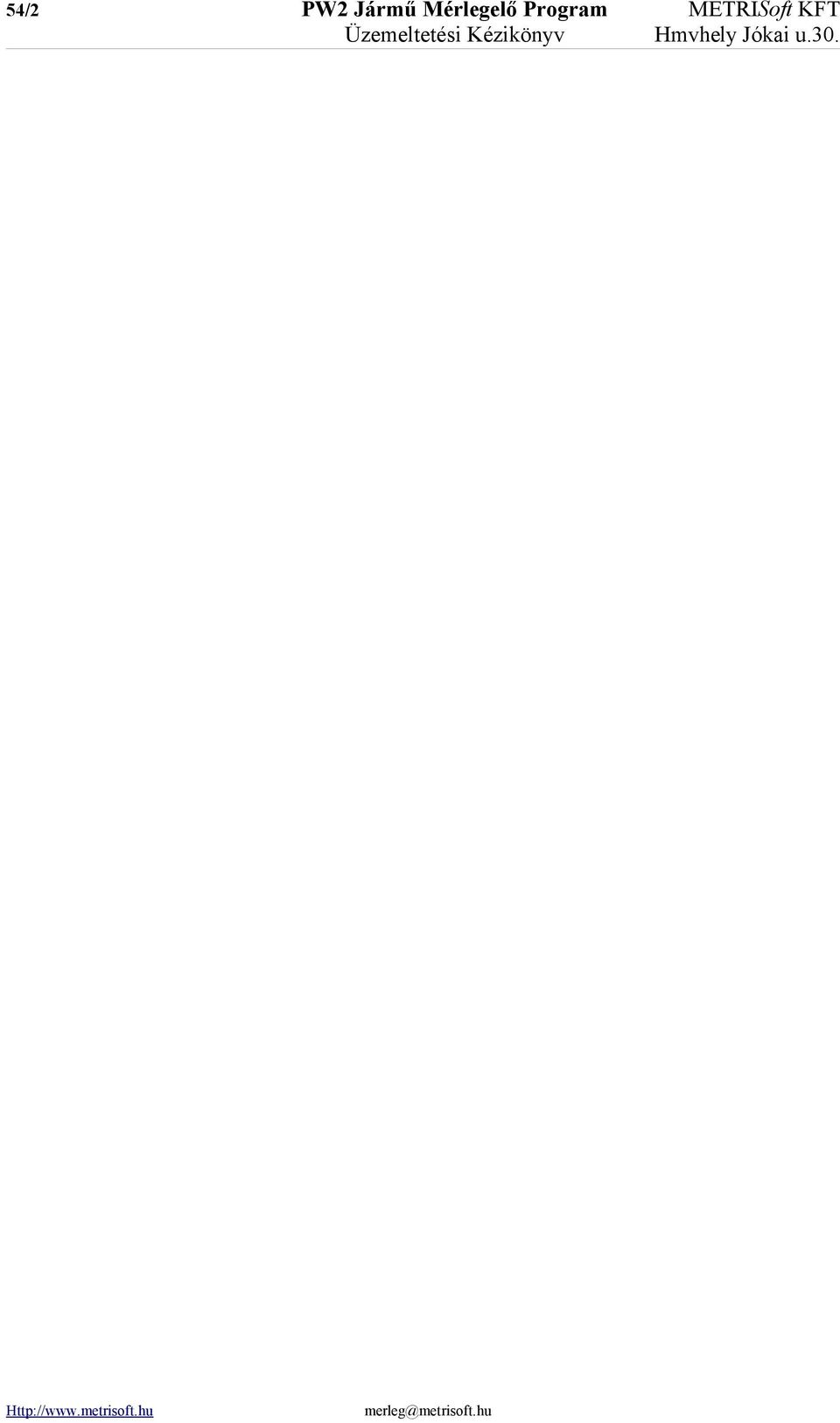

2 54/2 PW2 Jármű Mérlegelő Program METRISoft KFT Üzemeltetési Kézikönyv Hmvhely Jókai u

3 METRISoft KFT PW2 Jármű Mérlegelő Program 54/3 Hmvhely Jókai u.30. Üzemeltetési Kézikönyv Tartalomjegyzék 1. HARDVER/OPERÁCIÓS RENDSZER, LICENCE KÖVETELMÉNYEK HARDWARE LICENSZ SZOFTVER LICENSZ Szoftver funkciókat kiterjesztő opciók HARDWARE BEÁLLÍTÁSOK, KAPCSOLATOK METRISOFT BERENDEZÉSEK KOMMUNIKÁCIÓS PARAMÉTEREI HÁLÓZATI KÖVETELMÉNYEK A TELEPÍTÉS A JÁRMŰPROGRAM TELEPÍTÉSE Telepítés Listázó Munkahelyként NT 4.0, Windows 2000, Windows XP telepítési vonatkozások Windows Temp könyvtár beállítása (nyomtatási hiba kivédése) Windows egérkezelési hiba kivédése A PROGRAM INDÍTÁSA/LEÁLLÍTÁSA A RENDSZER FŐ ELEMEI MODULOK KONFIGURÁCIÓ RENDSZER KONFIGURÁCIÓS ELEMEINEK ÖSSZEFOGLALÓ JEGYZÉKE PARANCSSORI KONFIGURÁLÁS PROGRAM MODULOK MŰKÖDÉSI KÖRNYEZETÉNEK DEFINIÁLÁSA ADATÁLLOMÁNYOK Hálózati üzemmód beállítása NET DIR helyi beállítása Több PW2 program hálózatba kapcsolása Mérési adatbázis használata közös hálózati útvonalon Táblák útvonalának átdefiniálása Mérlegelési napló hálózati használata A járműprogram használata Listázó munkahelyként A mérlegelési napló elérése hálózaton Mérési napló raktár szerinti elérése Adatállományok összefoglaló jegyzéke A MÉRLEGEK KEZELÉSÉNEK KONFIGURÁLÁSA Kommunikációs csatornák paraméterezése Ajánlott beállítás virtuális RS232 csatorna esetén Speciális konfiguráció az adatszótárban Mérőműszerek (műszertipusok) paraméterezése Mérőhelyek paraméterezése Speciális konfiguráció az adatszótárban MÉRÉS TÍPUSOK ÉS MÓDOK KONFIGURÁLÁSA Többmenetes tömeg regisztráció Speciális konfiguráció az adatszótárban ALAPADAT TÁBLÁK KARBANTARTÁSI ENGEDÉLYE (OPTXXX PARAMÉTEREK) SZÁMLÁZÁSI SZOLGÁLTATÁS Saját adatok konfigurálása számlákra Bérmérés ÁFA megadása a program konfigurációban KEREKÍTÉSI SZABÁLYOK, DIMENZIÓK MEGADÁSA MÉRÉSI ADATLAPOK TARTALMÁNAK MEGHATÁROZÁSA Mérési adatbeadási opciók megadása ELLENŐRZÉS KEZELŐ ÁLTAL MEGADOTT REFERENCIA TÖMEGGEL ELLENŐRZÉS A JÁRMŰ RAKODÁSAKOR KÜLÖN MÉRT TÖMEGGEL Eltérést igazoló beavatkozási/engedélyezési szint (RefMegj4Vedelem) Vizsgálat ellenőrzési szint megadása (RefMegj4FigyMod) Ellenőrző tömeg megengedett eltérés [%] (RefMegj4Tures) File:D:\R\PW2\Leiras\Uzem\Uzem.sxw

4 54/4 PW2 Jármű Mérlegelő Program METRISoft KFT Üzemeltetési Kézikönyv Hmvhely Jókai u Speciális konfiguráció az adatszótárban SZEMÉTTARTALOM SZÁMÍTÁS ENGEDÉLYEZÉSE VÍZTARTALOM SZÁMÍTÁS ENGEDÉLYEZÉSE VÍZTARTALOM LEVONÁS BEMENETI TÖMEGÉNEK MEGHATÁROZÁSA GYAKORLÓ (DEMO) ÜZEMMÓD ALKALMAZÁSA MÉRLEGELÉSI BIZONYLATOK HASZNÁLATÁNAK KONFIGURÁLÁSA Mérlegelési bizonylatok regisztrációja Bizonylatok engedélyezése, lábléc szöveg és lapméret beállítása Vonalkód nyomtatása Nyomtató kimenet meghatározása Bizonylat típusok és a hozzájuk kapcsolt beállítások Példányszám, előzetes megtekintés konfigurálása Mérés típus - nyomtatási kötelezettség előírása Első (éles) bizonylat nyomtatásának meghatározása AUTOMATIKUS TEXT EXPORT/IMPORT OPCIÓ MŰKÖDÉSE Export opció konfigurálása Exportálandó mezők meghatározása Dátum (@) adatmezők formázása Import opció konfigurálása TÖLTÉS OPCIÓ KONFIGURÁLÁSA Adattábla kiegészítések Töltésállapot tárolás (mentés) Mérőhely beállítások Általános beállítások REGISZTRÁLÁS KÁRTYAOLVASÓVAL OPCIÓ KONFIGURÁLÁSA Adattábla kiegészítések Általános beállítások Hardver beállítások LOG FILE-OK EGYÉB, ÁLTALÁNOS KONFIGURÁCIÓS BEÁLLÍTÁSOK MÉRÉSI ADATLAP KEZELÉST TÁMOGATÓ BEÁLLÍTÁSOK ÁLLOMÁNY KARBANTARTÁSI FUNKCIÓK Állomány szerkezet ellenőrzés, indexelés Eredmény napló archiválás Eredménynapló elévült mérések automatikus törlése Szolgáltatás futtatásának módja [NaplotablakTorlesEng] Elévült naplótételek törlési határnapja [NaplotablakTorlesnapok] Elévült naplótételek végső törlési határnapja [MeresiNaploTorlesHibas] Törlési eljárásba bevont naplótáblák meghatározása [MerlegnaploTorlesSet] STATISZTIKAI LISTÁK DEFINIÁLÁSA ADATTÁBLÁZATOK ADATVÉDELME KONFIGURÁCIÓ KINYOMTATÁSA FÜGGELÉK ADATTOVÁBBÍTÁS AZ INTERNETEN, TÁV ADATÁTVITEL BORLAND BDE/IDAPI TELEPÍTÉSE Beállítások az IDAPI/Configuration oldalon BDE alapértelmezés szerinti NET DIR értéke TTY ÁRAMHUROK CSATORNÁK HASZNÁLATA DBGEN.EXE ADATSZÓTÁR KARBANTARTÓ PROGRAM TÁBLÁZATOK KÉTNYELVŰ MEGJELENÍTÉSE DBLNG.EXE NYELVI FORDÍTÓ TÁBLA KARBANTARTÓ PROGRAM OLDALTÜKÖR LÉTREHOZÁSA WINDOWS XP HUN OPERÁCIÓS RENDSZERBEN PROGRAM INFORMÁCIÓK DÁTUM FORMÁZÁS PARAMÉTEREZÉSE...53 További dokumentumok: Ismertet Rövid Ismertető PrgKez PW2 Jármű Mérlegelő Program Kezelési Utasítás Uzkieg01 Üzemeltetési Kézikönyv kiegészítés 1. (Felhasználó által konfigurálható listák) Uzkieg02 Üzemeltetési Kézikönyv kiegészítés 2. (Recept - anyag statisztikák konfigurálása) merleg@metrisoft.hu

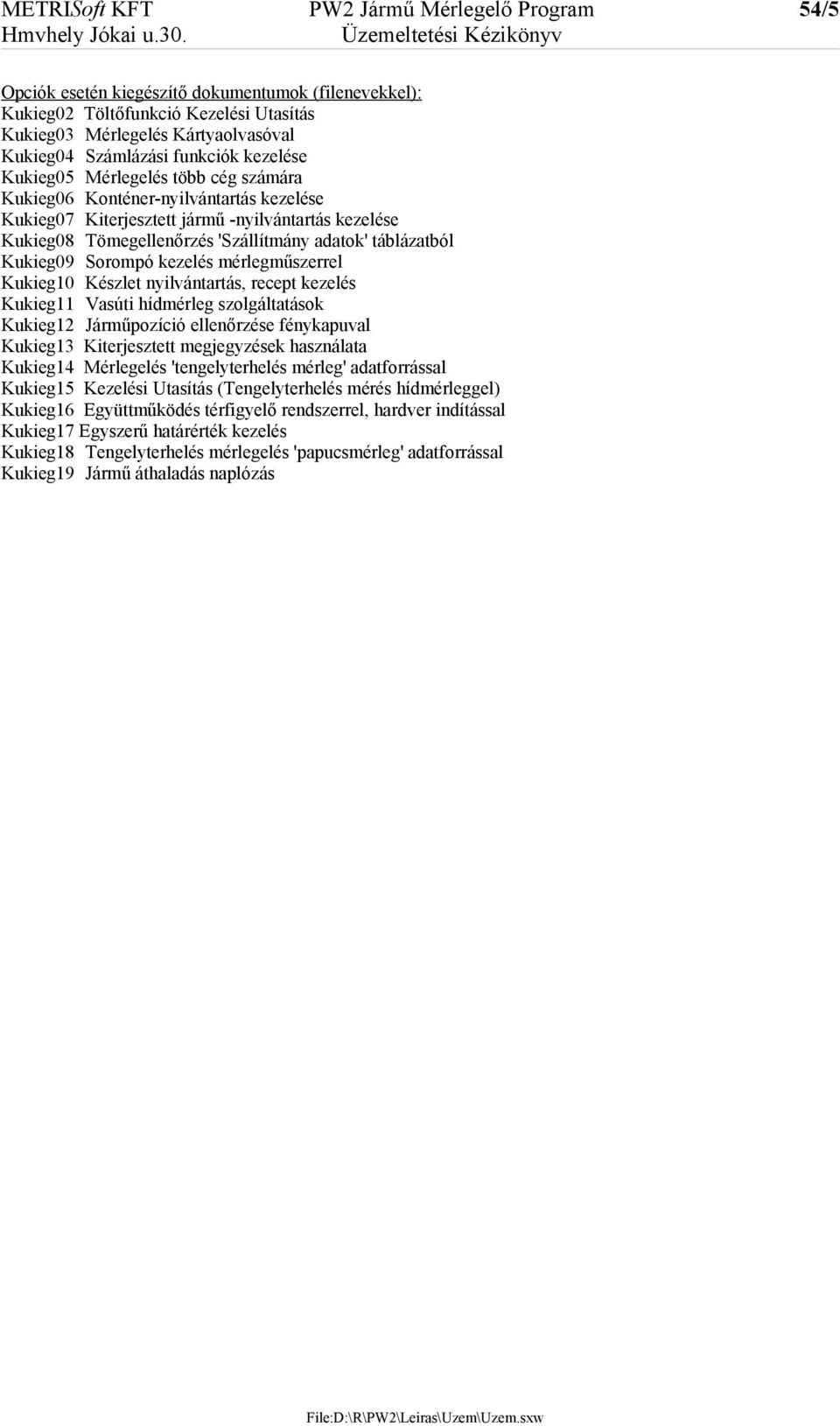

5 METRISoft KFT PW2 Jármű Mérlegelő Program 54/5 Hmvhely Jókai u.30. Üzemeltetési Kézikönyv Opciók esetén kiegészítő dokumentumok (filenevekkel): Kukieg02 Töltőfunkció Kezelési Utasítás Kukieg03 Mérlegelés Kártyaolvasóval Kukieg04 Számlázási funkciók kezelése Kukieg05 Mérlegelés több cég számára Kukieg06 Konténer-nyilvántartás kezelése Kukieg07 Kiterjesztett jármű -nyilvántartás kezelése Kukieg08 Tömegellenőrzés 'Szállítmány adatok' táblázatból Kukieg09 Sorompó kezelés mérlegműszerrel Kukieg10 Készlet nyilvántartás, recept kezelés Kukieg11 Vasúti hídmérleg szolgáltatások Kukieg12 Járműpozíció ellenőrzése fénykapuval Kukieg13 Kiterjesztett megjegyzések használata Kukieg14 Mérlegelés 'tengelyterhelés mérleg' adatforrással Kukieg15 Kezelési Utasítás (Tengelyterhelés mérés hídmérleggel) Kukieg16 Együttműködés térfigyelő rendszerrel, hardver indítással Kukieg17 Egyszerű határérték kezelés Kukieg18 Tengelyterhelés mérlegelés 'papucsmérleg' adatforrással Kukieg19 Jármű áthaladás naplózás File:D:\R\PW2\Leiras\Uzem\Uzem.sxw

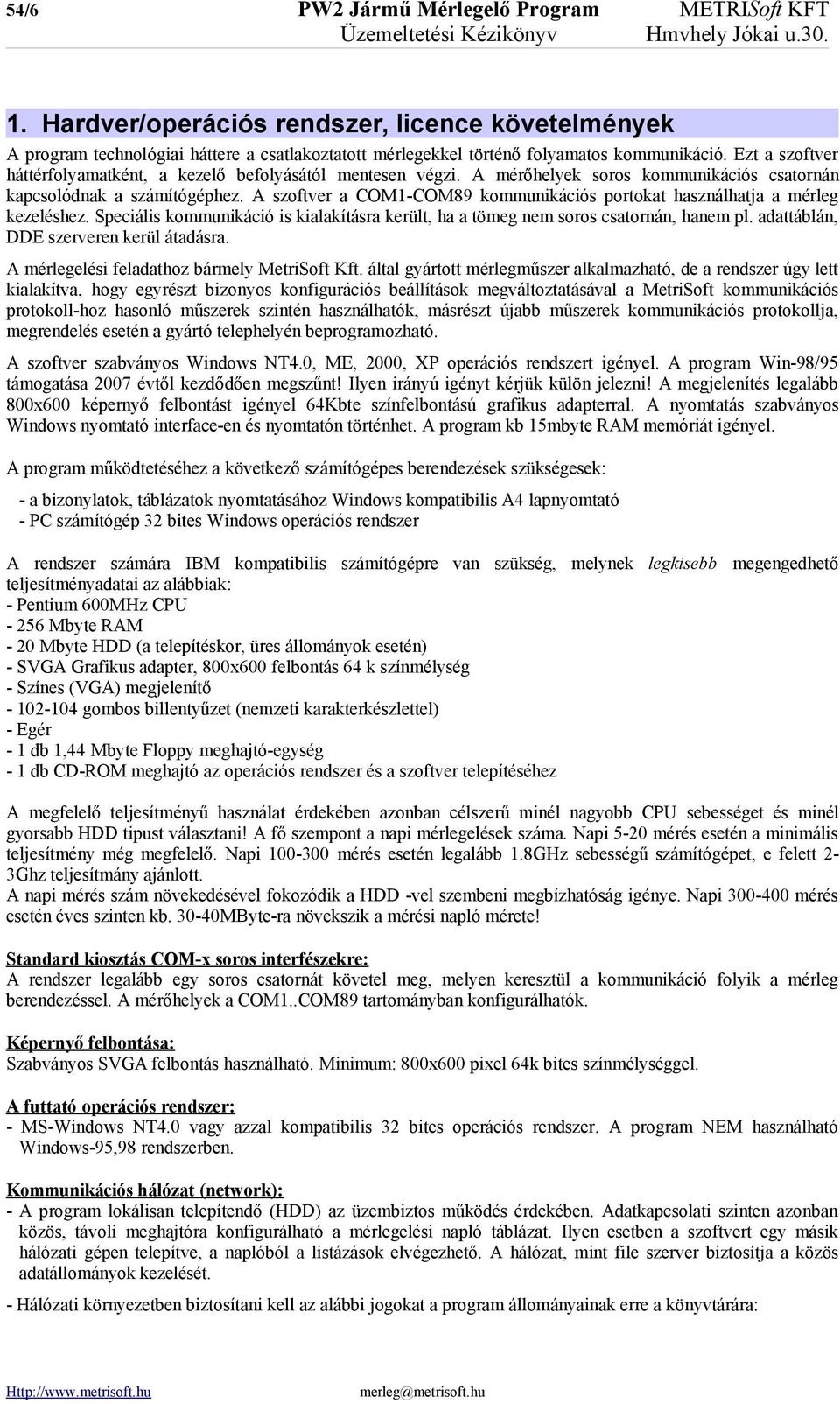

6 54/6 PW2 Jármű Mérlegelő Program METRISoft KFT Üzemeltetési Kézikönyv Hmvhely Jókai u Hardver/operációs rendszer, licence követelmények A program technológiai háttere a csatlakoztatott mérlegekkel történő folyamatos kommunikáció. Ezt a szoftver háttérfolyamatként, a kezelő befolyásától mentesen végzi. A mérőhelyek soros kommunikációs csatornán kapcsolódnak a számítógéphez. A szoftver a COM1-COM89 kommunikációs portokat használhatja a mérleg kezeléshez. Speciális kommunikáció is kialakításra került, ha a tömeg nem soros csatornán, hanem pl. adattáblán, DDE szerveren kerül átadásra. A mérlegelési feladathoz bármely MetriSoft Kft. által gyártott mérlegműszer alkalmazható, de a rendszer úgy lett kialakítva, hogy egyrészt bizonyos konfigurációs beállítások megváltoztatásával a MetriSoft kommunikációs protokoll-hoz hasonló műszerek szintén használhatók, másrészt újabb műszerek kommunikációs protokollja, megrendelés esetén a gyártó telephelyén beprogramozható. A szoftver szabványos Windows NT4.0, ME, 2000, XP operációs rendszert igényel. A program Win-98/95 támogatása 2007 évtől kezdődően megszűnt! Ilyen irányú igényt kérjük külön jelezni! A megjelenítés legalább 800x600 képernyő felbontást igényel 64Kbte színfelbontású grafikus adapterral. A nyomtatás szabványos Windows nyomtató interface-en és nyomtatón történhet. A program kb 15mbyte RAM memóriát igényel. A program működtetéséhez a következő számítógépes berendezések szükségesek: - a bizonylatok, táblázatok nyomtatásához Windows kompatibilis A4 lapnyomtató - PC számítógép 32 bites Windows operációs rendszer A rendszer számára IBM kompatibilis számítógépre van szükség, melynek legkisebb megengedhető teljesítményadatai az alábbiak: - Pentium 600MHz CPU Mbyte RAM - 20 Mbyte HDD (a telepítéskor, üres állományok esetén) - SVGA Grafikus adapter, 800x600 felbontás 64 k színmélység - Színes (VGA) megjelenítő gombos billentyűzet (nemzeti karakterkészlettel) - Egér - 1 db 1,44 Mbyte Floppy meghajtó-egység - 1 db CD-ROM meghajtó az operációs rendszer és a szoftver telepítéséhez A megfelelő teljesítményű használat érdekében azonban célszerű minél nagyobb CPU sebességet és minél gyorsabb HDD tipust választani! A fő szempont a napi mérlegelések száma. Napi 5-20 mérés esetén a minimális teljesítmény még megfelelő. Napi mérés esetén legalább 1.8GHz sebességű számítógépet, e felett 2-3Ghz teljesítmány ajánlott. A napi mérés szám növekedésével fokozódik a HDD -vel szembeni megbízhatóság igénye. Napi mérés esetén éves szinten kb MByte-ra növekszik a mérési napló mérete! Standard kiosztás COM-x soros interfészekre: A rendszer legalább egy soros csatornát követel meg, melyen keresztül a kommunikáció folyik a mérleg berendezéssel. A mérőhelyek a COM1..COM89 tartományban konfigurálhatók. Képernyő felbontása: Szabványos SVGA felbontás használható. Minimum: 800x600 pixel 64k bites színmélységgel. A futtató operációs rendszer: - MS-Windows NT4.0 vagy azzal kompatibilis 32 bites operációs rendszer. A program NEM használható Windows-95,98 rendszerben. Kommunikációs hálózat (network): - A program lokálisan telepítendő (HDD) az üzembiztos működés érdekében. Adatkapcsolati szinten azonban közös, távoli meghajtóra konfigurálható a mérlegelési napló táblázat. Ilyen esetben a szoftvert egy másik hálózati gépen telepítve, a naplóból a listázások elvégezhető. A hálózat, mint file szerver biztosítja a közös adatállományok kezelését. - Hálózati környezetben biztosítani kell az alábbi jogokat a program állományainak erre a könyvtárára: merleg@metrisoft.hu

7 METRISoft KFT PW2 Jármű Mérlegelő Program 54/7 Hmvhely Jókai u.30. Üzemeltetési Kézikönyv - FileScan F - Read R - Write W - Modify M - Delete D Tápellátás: - A számítógépet szünetmentes áramforrásról kell táplálni! Hálózatkimaradás esetén ki lehet lépni a programból és a gép kikapcsolása biztonsággal megtehető. A szünetmentes áramforrás hiánya áramkimaradás esetén adatvesztést okozhat! Konkurens szoftverüzemeltetés: - Szabványos Windows programok egyidejű futtatása nem okozhat problémát. Minden olyan program használatát mellőzni kell, amely a Windows üzenetkezelő rendszerét blokkolja (ezáltal kizárva más program számára a működést). - DOS ablakok korlátozottan használhatók, ha futtatásuk során hardver (pl. mérleg) kapcsolat folyamatos fenntartása sérül (pl. gyakorivá válik a mérleg "Kommunikációs hiba" üzenet), akkor az adott DOS program túl sok erőforrást foglal le a Windows-tól, ezért futtatását mellőzni kell. - A képernyő-beállítások paramétereinél az Az ablaktartalom megjelenítése húzásnál opciót kapcsoljuk ki. - Az program által lefoglalt COM csatornát más programok nem használhatják. A szoftver által használt adatállományok biztonsága érdekében a számítógép kikapcsolása csak a programból való kilépés után történhet Hardware licensz A mérlegműszerek üzemeltetési feltétele egy hardver védelmi kulcs az MS-VÉD illesztőkábel. Ez a számítógép COM-x vonalát kötheti össze tetszőleges RS232 eszközzel. A védelmi kulcs nélkül a mérlegelő modul nem kezeli a soros vonalat, a mérlegkommunikáció nem működik Szoftver licensz A szoftver teljes értékű futásához az EXE mellett elhelyezett MS_nnnnn.URF 1 licensz file szükséges, amely a felhasználó nevét és a szoftver sorozatszámát tartalmazza. E nélkül a szoftver nem üzemeltethető. A szoftver harmadik félnek történő átadása tilos. A szoftver két telepítési változatban működhet: Mérlegelő munkahely, amely a mérlegekkel együtt a program adatrögzítési feladatait szolgálja Listázó munkahely, amely a lezárt mérési eredményeket a mérlegelési naplóból visszanyerheti. A szoftver Mérlegelő munkahelyként egy számítógépen üzemeltethető, kivéve, ha erről a kiadott Szoftver Licensz dokumentum másként rendelkezik. Az egy mérlegelő munkahelyhez csatlakoztatható mérőhelyek száma nincs külön korlátozva, ez a szoftverben 8 mérőhelyben van maximalizálva. A szoftvert a kiadott Szoftver Licensz dokumentum kíséri. A szoftver Listázó munkahelyként több példányban használható, de használatának feltétele legalább egy mérlegelő munkahely legális üzemeltetése! Szoftver funkciókat kiterjesztő opciók A megrendeléstől függően a Szoftver Licensz tartalmazhat legális opciókat, amely az alapszoftver működését kiterjeszti. A Szoftver Licensz opciók a futó program főablakában érhetők el. A? -re kattintva beugró információs ablakból továbblépve lehet ezeket megtekinteni. 1. A szoftver Demo/éles változata mindíg megjelenítésre kerül. A szoftver bemutatás céljára speciális Szoftver Licensz szolgál. Ez nem teszi lehetővé a soros csatornákon a mérlegekkel való kommunikációt. Ilyen esetben a mérleget egy külön elindítható program által emulált mérleg képviseli, amellyel az összes funkció kipróbálható. 2. Számlakezelés Mivel a számlabizonylatok előállítása külön törvényi előírásoknak kell megfeleljen, ezért számla nyomtatása 1 ahol nnnnn a szoftver sorozatszáma. File:D:\R\PW2\Leiras\Uzem\Uzem.sxw

8 54/8 PW2 Jármű Mérlegelő Program METRISoft KFT Üzemeltetési Kézikönyv Hmvhely Jókai u.30. a mérési eredményekből csak ezzel az opcióval lehetséges. A gyártó számlakezelés opció esetén nyilatkozatot bocsát ki, amely igazolja a törvény szerinti megfelelőséget. A számlázás a mérlegeléshez kapcsolódik, általános számlaadási lehetőség nincs. A számlázás lehet készpénz / átutalásos. Átutalás esetén lehet utólagos, kötegelt számlázás ügyfélre. A számlák sornózhatók, lehetséges helyesbítő számla kiadása. Lehetséges árengedmény automatikus biztosítása ügyfél-anyag vonatkozásban. A számlakezelés külön megrendelése esetén az ehhez tartozó adattáblák automatikusan adatvédelemmel kerülnek ellátásra, amely a bizonylatsorszámok manipulációját megakadályozza. Számlabizonylat A mérésekhez kiállítható számla bizonylat is. Pénzforgalmi adatai az Anyagok, illetve a Bérmérés típusok táblázatában meghatározottak alapján kerülnek meghatározásra. Előbbi esetben az összeg számítása a Nettó tömeggel kerül kalkulálásra. Bérmérés esetén a mért tömeg nem vesz részt a számlázás összegének számításában. Megjegyezzük, hogy a számla nyomtatási szolgáltatás, kizárólag külön megrendelés alapján kerül szállításra, mivel a számla kibocsájtás a hatályos törvényi feltételeknek meg kell feleljen. 3. Adattábla védelem (titkosítás) Az alkalmazott adattáblák szükség esetén kódolhatók. Ezáltal illetéktelenek nem képesek az adatokat abból kifejteni. Megjegyezzük, hogy Számlakezelés opció esetén néhány táblázat automatikusan kódolásra kerül. Adattábla védelem esetén eldönthető, hogy mely táblák kerüljenek titkosításra. 4. Kezdeti adatfeltöltés modul Ha más, meglevő rendszerből át kell konvertálni az adatokat, ez speciális eset és az adatforrások különbözősége miatt egyedi megvalósítást követel. Megrendelés esetén a gyártó egy ilyen konverziós modult fejleszt, melynek működésbe hozását engedélyezi a szolgáltatás. 5. Törzsállomány import szervíz Ha a program bizonyos törzsadatokat idegen rendszerből kap, ez speciális eset és az adatforrások különbözősége miatt egyedi megvalósítást követel. Megrendelés esetén a gyártó a megfelelő szervízfunkciót kifejleszti, melynek működésbe hozását engedélyezi az opció. 6. Eredmény tábla archiválás modul A programban van egy egyszerű archiválási lehetőség, amely szabadon használható. Ezzel lementhetők pl. az előző évi adatok. Az archiválás modul a keletkező mérési eredmények automatikus duplikációját végzi egy konfigurálható archív lemezútvonalra (akár SQL server-re is!). (Lásd fejezet) Másik lehetőség a mérések automatikus törlési szolgáltatása, amely a program V verziójától érhető el. Ez akkor alkalmazandó, ha a mérésekere egy adott határnap után már nincs szükség (pl. más rendszereknek továbbításra kerül, egyéb módon archiválták a méréseke stb.) Ez a szolgáltatás az adott határnapnál régebbi mérési tételeket ténylegesen törli az adatbázisból. (Lásd fejezet) 7. Eredménynapló küldése-fogadása kezelő által A kezelő egy menüfunkciót érhet el, amelyben a napi méréseket vagy egy általa kijelölt időszak méréseit adott lemezútvonalra másolhatja, illetve onnan a naplóba mozgathatja. Az irányt a munkahely típusa dönti el. Az állományok tömörítésre kerülnek, ezért lassabb hálózatokon (WAN, ISDN) a továbbítás lehetséges. 8. Internet kiszolgálás Megrendelés esetén kialakításra kerül és lehetőség van a mérési eredmények interneten történő továbbítására. Ez azt jelenti, hogy a számítógépen üzemelő, működőképes telefon kapcsolású Internet levelező rendszerhez kapcsolódva, a program a kijelölt mérési adatsorokat szabványos levél mellékletként elküldi a bekonfigurált címre. Ez az ún. SMTP protokoll segítségével történik a Windowsban üzemelő Outlook Express levelező programmal. A fogadó oldalon a felhasználó a programtól függetlenül (a gépén telepített levelező rendszerrel) lekéri a levelet a szolgáltató postafiókjából és a mellékelt adatállományt az ott telepített Adatelemző munkahelyként konfigurált program kijelölt fogadó könyvtárába helyezi. A többi a mérlegelő program betöltő funkciójában történik. A program az adatállományt saját mérési naplójába másolja. A fenti módszerrel lehetővé válik, hogy pl. egy cég telephelye a központba továbbítsa a napi mérési eredményeket, ahol azok folyamatosan a meglevő adatbázishoz csatlakoznak. Ennek a szolgáltatásnak a használatához szükséges az Eredménynapló küldése-fogadása kezelő által. opció is! 9. Hídmérleg program töltőfunkcióval Ha a hídmérlegen jármű töltés szükséges, a töltés funkció ezzel az opcióval használható. Ilyen esetben a program konfigurációját is illeszteni kell a technológiai működéshez. A rendelhető változat a MetriSoft KFT. merleg@metrisoft.hu

9 METRISoft KFT PW2 Jármű Mérlegelő Program 54/9 Hmvhely Jókai u.30. Üzemeltetési Kézikönyv MS01/MTT mérlegműszerével megvalósított töltőmérlegre vonatkozik. Más megoldás esetén egyedi ajánlat készül! 10. Eredménynapló automatikus export (TEXT forma). Ha fölérendelt rendszer számára a mérlegelési eredményeket automatikusan továbbítani kell, ez az opció alkalmas lehet a feladatra. A program egyszerű szöveges állományba másolja a kész mérési eredményeket, amelyet más program átvehet. Az átadás a mérési napló adatsorainak átadását jelenti (annak exportálandó adatoszlopai konfigurációban meghatározhatók). Más, speciális export esetén egyedi ajánlat készül! 11. Hídmérleg program kártyaolvasóval Ha a mérlegelési regisztrálást nem a számítógépről végzik, a mérlegműszerbe telepített olvasó csatorna segítségével rádiós kártyaolvasóval is lehetséges a mérlegelés végrehajtása. A szolgáltatás a V1.4 programverziótól lehetséges. A jármű - kártya összerendelést és a mérlegelési adatlapot (kitöltve) a mérés előtt biztosítani kell. Az előkészített mérési adatlapokra a mérlegelési regisztráció kerül a kártya segítségével elvégzésre. Az alkalmazható kártyaolvasó a MetriSoft KFT. 'Tiris' kártyaolvasója. Más igény esetén egyedi ajánlat készül! 12. Hídmérleg program Tengelyterhelés mérleggel Ha a mérlegelést a MetriSoft Kft. által gyártott MS-01/MTT műszerrel megvalósított tengelyterhelés mérleggel végzik, lehetőség van tengelyterhelés ellenőrzésre, bizony latolásra, illetve a tengelyösszegekkel standard mérlegelést is meg lehet valósítani. A rendelhető változat a MetriSoft KFT. MS01/MTT mérlegműszerével megvalósított tengelyterhelés mérleghez alkalmas. Más műszer esetén egyedi ajánlat készül! 13. Hídmérleg program HBM Trade DDE tömegforrással A program képes a HBM Trade termékével történő együttműködésre. A Trade memória adatcserével biztosítja a tömeginformációt a tömeg regisztrációjához. (Ezzel a technikával a korszerű digitális mérőcellák alkalmazhatók a hídmérlegekben.) 14. Hídmérleg program konténer kezeléssel szoftver licensz opció A konténer nyilvántartás, forgalom kezelése elsősorban hulladéklerakó telepeken jellemző. A konténer speciális nevesített göngyöleg, melynek mozgását, pillanatnyi pozícióját lehet regisztrálni. A program konténer mozgásnaplót vezet a konténerek mozgásáról. Mérlegelés nélkül is lehet mozgást feladni, ezért a nyilvántartás teljes körű lehet. 15. Hídmérleg program kiterjesztett járműnyilvántartással Kiterjesztett jármű nyilvántartás esetén további, változatos információ be illetve kiviteli lehetőség kerül beépítésre. Ezzel lehetővé válik pl. jármű típus, felépítmény típus, tulajdonos (saját/idegen) alapján történő statisztikai listázás. 16. Kiterjesztett anyagnyilvántartás Az anyagok EWC kód szerinti nyilvántartása EWC kódtáblákkal. Ez a szolgáltatás hulladékkezelés esetén válik szükségessé. 17. Szemét és víztartalom kalkuláció Megrendelése esetén az anyagokra külön-külön szemét és/vagy víztartalom bázisértékek adhatók meg. Méréskor a mért tömeg automatikusan korrigálásra kerül az alkalmazott képlet és bázisérték szerint. A megrendeléskor többféle számítási módszer közül is választani lehet. (pl. szemét tartalom vagy tisztasági fok) Szemét tartalom meghatározása A szemét tartalom megadása % értékben történik. Egy meghatározott számítási módszerrel az érték alapján a nettó tömeg módosítható. Víztartalom meghatározása. A víztartalom megadása % értékben történik. Egy meghatározott számítási módszerrel az érték alapján a nettó tömeg módosítható. 18. Szállítmány ellenőrzés külső táblázattal Más rendszerekkel való együttműködés lehetséges: kapott táblázatban felsorolt szállítmányok-elvárt tömegük és a mérlegen mért tömeg összevethetősége, eltérés jelzése a kezelő felé. A tény tömeg a referencia táblázatba visszaírható, más kijelölt adatokkal együtt. 19. Forgalom szabályzó kapu működtetése MetriSoft MS-01/MTT vagy 'határérték kimenettel 2 ' ellátott MS-01 mérlegműszer esetén lehetőség van ki és beengedő sorompó működtetésre. A sorompó vezérlőegységhez a program a mérlegen keresztül nyitó és záró parancs (beállítható időzítésű kapcsolójel) kiadására képes, a mérleg bemenetein a sorompó vezérlőegység a nyitott vagy zárt állapot visszajelzését megteheti. (Megrendelés esetén a sorompó vezérlőegységgel történő 2 Műszerhez külön megrendelhető tarozék! File:D:\R\PW2\Leiras\Uzem\Uzem.sxw

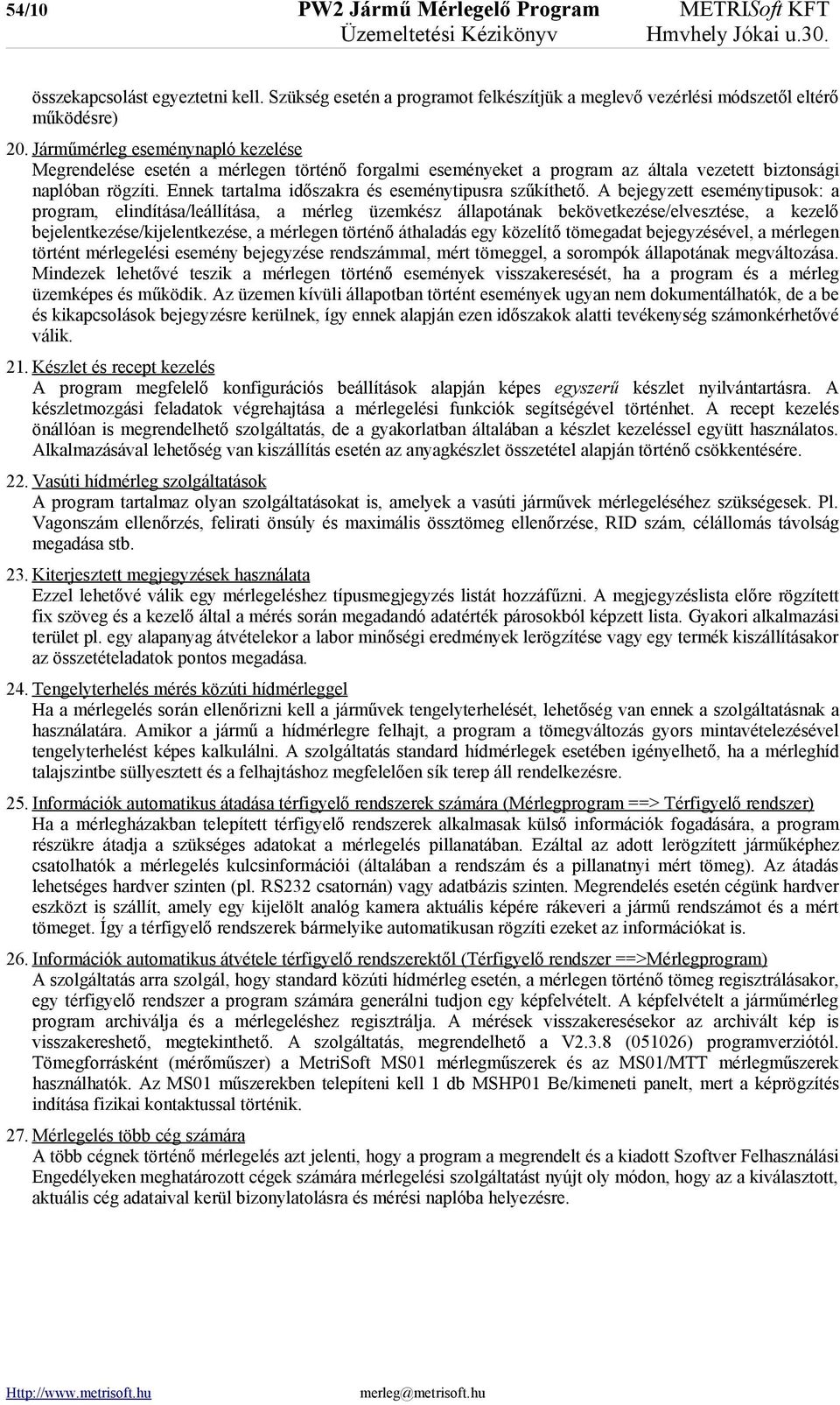

10 54/10 PW2 Jármű Mérlegelő Program METRISoft KFT Üzemeltetési Kézikönyv Hmvhely Jókai u.30. összekapcsolást egyeztetni kell. Szükség esetén a programot felkészítjük a meglevő vezérlési módszetől eltérő működésre) 20. Járműmérleg eseménynapló kezelése Megrendelése esetén a mérlegen történő forgalmi eseményeket a program az általa vezetett biztonsági naplóban rögzíti. Ennek tartalma időszakra és eseménytipusra szűkíthető. A bejegyzett eseménytipusok: a program, elindítása/leállítása, a mérleg üzemkész állapotának bekövetkezése/elvesztése, a kezelő bejelentkezése/kijelentkezése, a mérlegen történő áthaladás egy közelítő tömegadat bejegyzésével, a mérlegen történt mérlegelési esemény bejegyzése rendszámmal, mért tömeggel, a sorompók állapotának megváltozása. Mindezek lehetővé teszik a mérlegen történő események visszakeresését, ha a program és a mérleg üzemképes és működik. Az üzemen kívüli állapotban történt események ugyan nem dokumentálhatók, de a be és kikapcsolások bejegyzésre kerülnek, így ennek alapján ezen időszakok alatti tevékenység számonkérhetővé válik. 21. Készlet és recept kezelés A program megfelelő konfigurációs beállítások alapján képes egyszerű készlet nyilvántartásra. A készletmozgási feladatok végrehajtása a mérlegelési funkciók segítségével történhet. A recept kezelés önállóan is megrendelhető szolgáltatás, de a gyakorlatban általában a készlet kezeléssel együtt használatos. Alkalmazásával lehetőség van kiszállítás esetén az anyagkészlet összetétel alapján történő csökkentésére. 22. Vasúti hídmérleg szolgáltatások A program tartalmaz olyan szolgáltatásokat is, amelyek a vasúti járművek mérlegeléséhez szükségesek. Pl. Vagonszám ellenőrzés, felirati önsúly és maximális össztömeg ellenőrzése, RID szám, célállomás távolság megadása stb. 23. Kiterjesztett megjegyzések használata Ezzel lehetővé válik egy mérlegeléshez típusmegjegyzés listát hozzáfűzni. A megjegyzéslista előre rögzített fix szöveg és a kezelő által a mérés során megadandó adatérték párosokból képzett lista. Gyakori alkalmazási terület pl. egy alapanyag átvételekor a labor minőségi eredmények lerögzítése vagy egy termék kiszállításakor az összetételadatok pontos megadása. 24. Tengelyterhelés mérés közúti hídmérleggel Ha a mérlegelés során ellenőrizni kell a járművek tengelyterhelését, lehetőség van ennek a szolgáltatásnak a használatára. Amikor a jármű a hídmérlegre felhajt, a program a tömegváltozás gyors mintavételezésével tengelyterhelést képes kalkulálni. A szolgáltatás standard hídmérlegek esetében igényelhető, ha a mérleghíd talajszintbe süllyesztett és a felhajtáshoz megfelelően sík terep áll rendelkezésre. 25. Információk automatikus átadása térfigyelő rendszerek számára (Mérlegprogram ==> Térfigyelő rendszer) Ha a mérlegházakban telepített térfigyelő rendszerek alkalmasak külső információk fogadására, a program részükre átadja a szükséges adatokat a mérlegelés pillanatában. Ezáltal az adott lerögzített járműképhez csatolhatók a mérlegelés kulcsinformációi (általában a rendszám és a pillanatnyi mért tömeg). Az átadás lehetséges hardver szinten (pl. RS232 csatornán) vagy adatbázis szinten. Megrendelés esetén cégünk hardver eszközt is szállít, amely egy kijelölt analóg kamera aktuális képére rákeveri a jármű rendszámot és a mért tömeget. Így a térfigyelő rendszerek bármelyike automatikusan rögzíti ezeket az információkat is. 26. Információk automatikus átvétele térfigyelő rendszerektől (Térfigyelő rendszer ==>Mérlegprogram) A szolgáltatás arra szolgál, hogy standard közúti hídmérleg esetén, a mérlegen történő tömeg regisztrálásakor, egy térfigyelő rendszer a program számára generálni tudjon egy képfelvételt. A képfelvételt a járműmérleg program archiválja és a mérlegeléshez regisztrálja. A mérések visszakeresésekor az archivált kép is visszakereshető, megtekinthető. A szolgáltatás, megrendelhető a V2.3.8 (051026) programverziótól. Tömegforrásként (mérőműszer) a MetriSoft MS01 mérlegműszerek és az MS01/MTT mérlegműszerek használhatók. Az MS01 műszerekben telepíteni kell 1 db MSHP01 Be/kimeneti panelt, mert a képrögzítés indítása fizikai kontaktussal történik. 27. Mérlegelés több cég számára A több cégnek történő mérlegelés azt jelenti, hogy a program a megrendelt és a kiadott Szoftver Felhasználási Engedélyeken meghatározott cégek számára mérlegelési szolgáltatást nyújt oly módon, hogy az a kiválasztott, aktuális cég adataival kerül bizonylatolásra és mérési naplóba helyezésre. merleg@metrisoft.hu

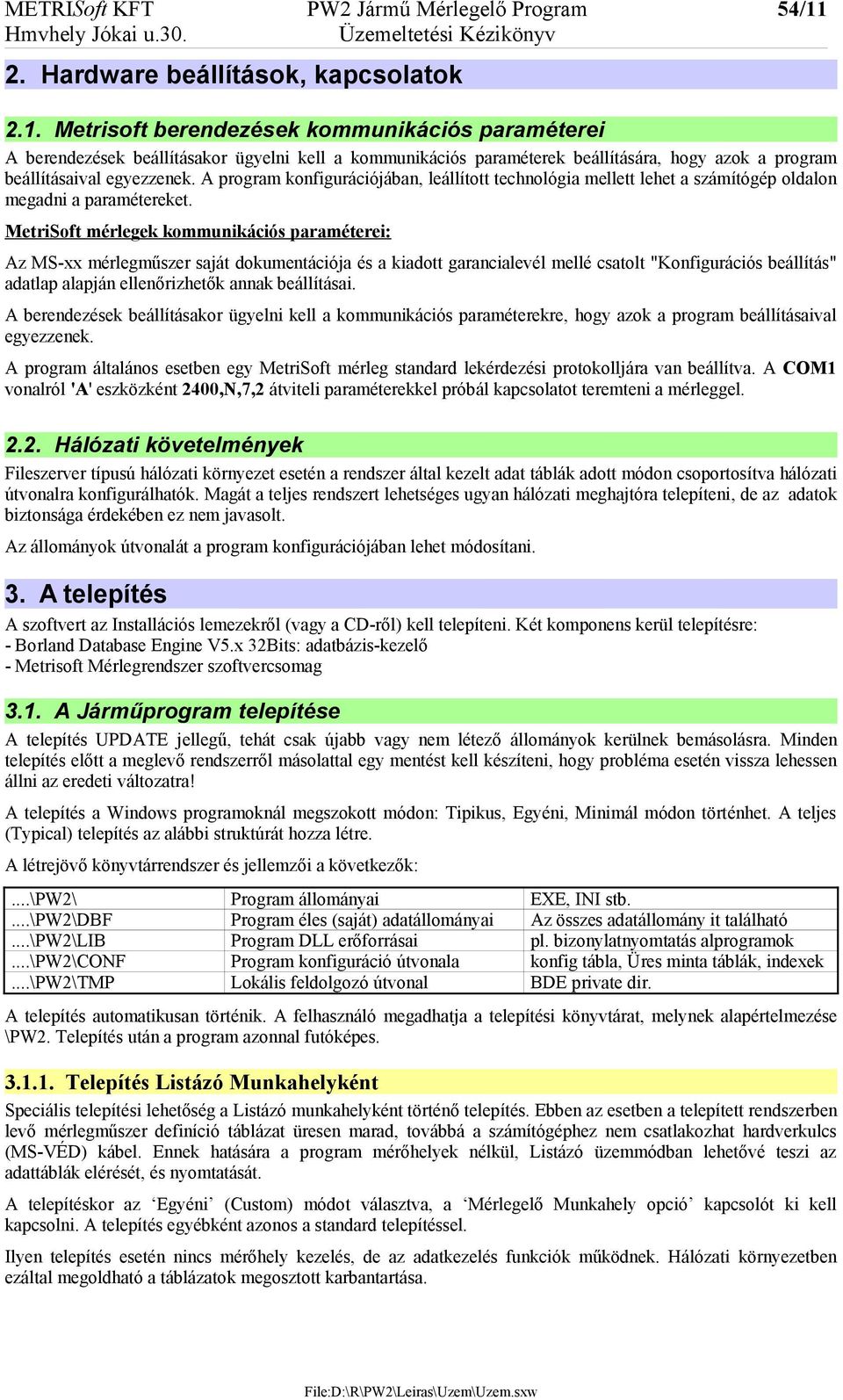

11 METRISoft KFT PW2 Jármű Mérlegelő Program 54/11 Hmvhely Jókai u.30. Üzemeltetési Kézikönyv 2. Hardware beállítások, kapcsolatok 2.1. Metrisoft berendezések kommunikációs paraméterei A berendezések beállításakor ügyelni kell a kommunikációs paraméterek beállítására, hogy azok a program beállításaival egyezzenek. A program konfigurációjában, leállított technológia mellett lehet a számítógép oldalon megadni a paramétereket. MetriSoft mérlegek kommunikációs paraméterei: Az MS-xx mérlegműszer saját dokumentációja és a kiadott garancialevél mellé csatolt "Konfigurációs beállítás" adatlap alapján ellenőrizhetők annak beállításai. A berendezések beállításakor ügyelni kell a kommunikációs paraméterekre, hogy azok a program beállításaival egyezzenek. A program általános esetben egy MetriSoft mérleg standard lekérdezési protokolljára van beállítva. A COM1 vonalról 'A' eszközként 2400,N,7,2 átviteli paraméterekkel próbál kapcsolatot teremteni a mérleggel Hálózati követelmények Fileszerver típusú hálózati környezet esetén a rendszer által kezelt adat táblák adott módon csoportosítva hálózati útvonalra konfigurálhatók. Magát a teljes rendszert lehetséges ugyan hálózati meghajtóra telepíteni, de az adatok biztonsága érdekében ez nem javasolt. Az állományok útvonalát a program konfigurációjában lehet módosítani. 3. A telepítés A szoftvert az Installációs lemezekről (vagy a CD-ről) kell telepíteni. Két komponens kerül telepítésre: - Borland Database Engine V5.x 32Bits: adatbázis-kezelő - Metrisoft Mérlegrendszer szoftvercsomag 3.1. A Járműprogram telepítése A telepítés UPDATE jellegű, tehát csak újabb vagy nem létező állományok kerülnek bemásolásra. Minden telepítés előtt a meglevő rendszerről másolattal egy mentést kell készíteni, hogy probléma esetén vissza lehessen állni az eredeti változatra! A telepítés a Windows programoknál megszokott módon: Tipikus, Egyéni, Minimál módon történhet. A teljes (Typical) telepítés az alábbi struktúrát hozza létre. A létrejövő könyvtárrendszer és jellemzői a következők:...\pw2\ Program állományai EXE, INI stb....\pw2\dbf Program éles (saját) adatállományai Az összes adatállomány it található...\pw2\lib Program DLL erőforrásai pl. bizonylatnyomtatás alprogramok...\pw2\conf Program konfiguráció útvonala konfig tábla, Üres minta táblák, indexek...\pw2\tmp Lokális feldolgozó útvonal BDE private dir. A telepítés automatikusan történik. A felhasználó megadhatja a telepítési könyvtárat, melynek alapértelmezése \PW2. Telepítés után a program azonnal futóképes Telepítés Listázó Munkahelyként Speciális telepítési lehetőség a Listázó munkahelyként történő telepítés. Ebben az esetben a telepített rendszerben levő mérlegműszer definíció táblázat üresen marad, továbbá a számítógéphez nem csatlakozhat hardverkulcs (MS-VÉD) kábel. Ennek hatására a program mérőhelyek nélkül, Listázó üzemmódban lehetővé teszi az adattáblák elérését, és nyomtatását. A telepítéskor az Egyéni (Custom) módot választva, a Mérlegelő Munkahely opció kapcsolót ki kell kapcsolni. A telepítés egyébként azonos a standard telepítéssel. Ilyen telepítés esetén nincs mérőhely kezelés, de az adatkezelés funkciók működnek. Hálózati környezetben ezáltal megoldható a táblázatok megosztott karbantartása. File:D:\R\PW2\Leiras\Uzem\Uzem.sxw

12 54/12 PW2 Jármű Mérlegelő Program METRISoft KFT Üzemeltetési Kézikönyv Hmvhely Jókai u.30. A program 1.7 verziójától kezdve a listázó minkahely konfigurálható úgy is, hogy a programhoz rendelt (PW2.INI vagy a program paraméterként átadott más INI filenév) indítási környezet beállító INI fileban szerepel a [STARTUP] szekcióban a LISTAZOMH=TRUE bejegyzés NT 4.0, Windows 2000, Windows XP telepítési vonatkozások NT kategóriájú operációs rendszer esetén egy további file telepítése történik meg a WINNT 3 \SYSTEM32\DRIVERS könyvtárba IOPORT.SYS néven. Ezt a driver-t úgy tanácsos telepíteni, hogy rendszer indítás után az operációs rendszer automatikusan töltse be a memóriába. Kernel szintű meghajtóprogramot ugyanis vagy a rendszer tölthet be, illetve a rendszer adminisztrátor "kézi" úton. Egy nem rendszergazda jogosultsági szinten futó program nem képes a driver-t betölteni! Ennek érdekében a program telepítése a következő legyen: - A telepítéshez jelentkezzen be Rendszergazda jogosultsággal - hajtsa végre a telepítést: A szoftver szabályos telepítésekor a driver-t bemásolja a WINNT\SYSTEM32\DRIVERS könyvtárba. - Sikeres telepítés után indítsa el a telepített programot: ekkor a program a drivert implicit módon regisztráltatja a Windows meghajtó eszközei közé Windows Temp könyvtár beállítása (nyomtatási hiba kivédése) A Windows XP és 2000 verziók felhasználói profilokon belül alakítanak ki template könyvtárat. Ez egy rendszer szolgáltatás, melyet a klf. segédállományok átmeneti előállítására, kitárolására használhatnak a programok. Az említett rendszerekben a temp könyvtárat egy olyan hosszú név alatt tartalmazza, amely a program számára hibás működést eredményez. A hiba akkor keletkezik, ha van Windows nyomtató a rendszerben, a programból nyomtatást kezdeményezünk és ez a nyomtatás a keletkező lista mérete miatt kivált egy ilyen segédfile létrehozást. A hiba egyszerűen kiküszöbölhető a Windows egyik beállításának megváltoztatásával: - A windowsban a program futtatásához megfelelően be kell jelentkezni US verzió esetén az alábbi helyre kell eljutni: - Control Panel => System => Advanced => Environment Variables HUN verzió esetén ugyanez: - Vezérlőpult => Rendszer => Speciális (választható lap) => Környezeti változók (gomb) A megjelenő ablak felső táblázatában megtalálható a TMP rendszerváltozó. Ezt ki kell választani. Egy dupla kattintással szerkeszthetővé válik. Az eredeti tartalmat 4 az alábbira kell módosítani: %SystemRoot%\Temp Az Alkalmaz gombbal (Apply) ez azonnal érvényesíthető. A nyomtatás kezdetekor jelentkező hiba ezzel meg kell, hogy szűnjön. A módosítás semmilyen más program működését nem fogja zavarni, biztosítja, hogy a Tmp könyvtár a Windows NT4.0 változatával kompatibilis legyen. A program V (070823) verziótól a TMP útvonal beállítása a program számára automatikusan megtörténik, ha az az előbbiek szerint nem felel meg. A program ilyen esetben automatikusan beállítja a % SystemRoot%\TEMP útvonalat. Ha ez írásvédett, a felhasználó explicit beállíthat egy tetszőleges útvonalat a program konfigurációjában a HibaTMPPath paraméter megfelelő kitöltésével Windows egérkezelési hiba kivédése Olyan rendszereknél, ahol a mérlegműszer adatcsere aszinkron üzemmódban működik, hibához vezethet, ha a Windows a mérlműszer által küldött adatokat egérkezelési információként fogja fel. Ez úgy jelentkezik, hogy a Windows elindítása után az egérkurzor véletlenszerűen ugrál a munkaasztalon. Azinkron a működés, ha a mérlegtől az adatok nem lekérdezés útján, hanem a mérlegtől automatikusan küldött adatfolyam értelmezése útján kerülnek a programhoz. A hiba akkor sosem, jelentkezik, ha a mérlegműszert csak a Windows elindítása és a mérlegelő program elindítását követően kapcsolják be. Ennek az az oka, hogy a kérdéses RS232 soros csatornát már a mérlegprogram, mint alkalmazás használatba veszi, mielőtt azon a mérlegtől érkező adatok áramlása 3 Windows 2000 esetén Windows, a többinél Winnt 4 Eredeti tartalma: %Userprofile%\Local Settings\temp merleg@metrisoft.hu

13 METRISoft KFT PW2 Jármű Mérlegelő Program 54/13 Hmvhely Jókai u.30. Üzemeltetési Kézikönyv megkezdődne. Így nincs lehetősége a Windowsnak egérhardverként detektálnia a felcsatlakoztatott mérlegműszert. A jelenség csak bizonyos harverek esetén fordul elő, tehát nem törvényszerű a bekövetkezése. A probléma konfiurációs megoldása A Windows rendszerlemezén szövegszerkesztővel meg kell nyitni a BOOT.INI fájlt (ez egy rejtett fájl és C meghajtóra telepített Windows esetén a C:\ gyökér útvonalon található). Itt ellenőrizendő, hogy be van-e írva a legutolsó sorba a /fastdetect paraméter. Ha nincs, ezt meg kell tenni. Ha be van írva és a hiba fennáll, ki kell próbálni a '/NoSerialMice' paramétert. (Ez utóbbi az NT4.0 operációs rendszereknél volt alkalmazva). Konkrétan az alábbi bejegyzést kell megkeresni (a beírások itt példának tekintendők) [operating systems] multi(0)disk(0)rdisk(0)partition(1)\windows="xp Prof HU" /fastdetect Az alábbiak a Microsoft hivatalos közleményéből származnak ( "/fastdetect This switch turns off serial and bus mouse detection in the Ntdetect.com file for the specified port. Use this switch if you have a component other than a mouse that is attached to a serial port during the startup process. For example, type /fastdetect:comnumber, where number is the number of the serial port. Ports may be separated with commas to turn off more than one port. If you use /fastdetect, and you do not specify a communications port, serial mouse detection is turned off on all communications ports. Note In earlier versions of Windows, including Windows NT 4.0, this switch was named /noserialmice. " 4. A program indítása/leállítása A program egyszerre csak egy példányban futhat a számítógépen. A rendszerhez tartozó segédprogramok akár önállóan, akár az PW2 program konfigurációból elindíthatók. 5. A rendszer fő elemei 5.1. Modulok * BDE: Borland Database Engine adatállomány kezelést végző rendszerkomponens csomag * PW2.EXE: főprogram modul REPxxx.DLL Bizonylat nyomtatás alprogramok DBGEN.EXE: Adatszótár Karbantartó segédprogram DBLNG.EXE: Nyelvi Fordító Tábla Karbantartó segédprogram 5 SYSLEVEL.EXE Programinformációk lekérdezése QPRINT.EXE: Lemezre mentett nyomtatási listák utólagos nyomtatására szolgáló segédprogram Megjegyzés: a * komponensek nélkül a rendszer nem működik. 6. Konfiguráció A program indulásakor egy INI file tartalmából indul ki: - alapértelmezés: az EXE mellett, a programmal azonos nevű INI kiterjesztésű file - Parancssorban megadható: /INI=fullpath\filenév Az INI file többek között definiálja a program CONF konfiguráció könyvtár útvonalát. A konfiguráció számos adattáblázatban foglal helyet. Ha a program többnyelvű, akkor ezután az első lépés a nyelvi fordító tábla nyitása és idegen nyelvre kapcsolás. Ehhez a CONF_LNG nyelvi fordító (LTT) tábla szükséges. A program betöltődése az általános konstans paraméterek beolvasásával folytatódik. Ezt a CONF_CON tábla tartalmazza. Ezután a adattáblázatok megnyitása történik. Ehhez a CONF_DBF, CONF_IDX adat és index szótár szükséges (DDD és IDD táblák). Az ezt követő táblanyitások már az adatszótár kontrollja mellett történnek. 5 Csak kétnyelvű változat esetén! File:D:\R\PW2\Leiras\Uzem\Uzem.sxw

14 54/14 PW2 Jármű Mérlegelő Program METRISoft KFT Üzemeltetési Kézikönyv Hmvhely Jókai u Rendszer konfigurációs elemeinek összefoglaló jegyzéke PW2.INI: Néhány speciális és operatív konfigurációs paraméter az EXE mellett Az alábbi táblákat, file-okat alapértelmezés esetén a CONF könyvtár tartalmazza. - CONF_CON.DB Általános konfigurációs konstansok - CONF_LNG.DB Idegen nyelvű fordító tábla (LTT Language Translator Table) - CONF_DBF.DB Adatdefiniciós szótár (DDD Data Definition Dictionary) - CONF_IDX.DB Indexdefiniciós szótár (IDD Index Definition Dictionary) - CONF_CH.DB Kommunikációs csatornák beállításai - CONF_MT.DB Műszertipus táblázat - CONF_MER.DB Mérőhely definíció táblázat - CONF_KIJ.DB Másodkijelző definíció táblázat (nincs alkalmazva) - CONF_DLL.DB DLL nyomtatás regisztráció tábla - CONF_MAB.DB Mérési adatbeadás opciók táblázata - CONF_BIZ.DB Bizonylat tipus opciók táblázata - CONF_BMT.DB Bizonylatolás-méréstipus opciók táblázata - CONF_KRE.DB Kezelő-raktár engedélyező táblázat - CONF_ANH.DB Anyagösszesítő listák definiciós táblázata - DBGenLng.DB Idegen nyelvi fordítótábla DBGEN.EXE program részére (ha kétnyelvű a prg.) - DBLngLng.DB Idegen nyelvi fordítótábla DBLNG.EXE program részére (ha kétnyelvű a prg.) -xxxxxxxx.gd0 Táblázat megjelenítés alapbeállítások (magától létrejön) -xxxxxxxx.gd Táblázat megjelenítés felhasználói beállítások (kezelői mentés esetén) 6.2. Parancssori konfigurálás A program parancssorában az alábbi paraméterek adhatók meg: <programnév> /INI=path\INI filenév A rendszer működési környezetét determináló INI text file explicit megadása, ha az nem a program (exe) mellett található. Az INI file szabványos Windows INI formátumú. <programnév> /LNG=LTT táblanév A rendszer nyelvi fordító táblázatának (Language Translator Table) explicit megadása, ha neve a CONF_LNG.DB alapértelmezéstől eltér. Az LTT táblát a CONF könyvtárban kell elhelyezni. <programnév> /FLANG A program forszírozott indítása a felhasználói nyelven. Ha a Windows-ban beállított nyelvi környezet (LOCAL) eltér a program LTT táblája alapján elvárt állapottól, a program a gyártó nyelvén indul. Ez a programban ugyan átkapcsolható a felhasználói nyelvre, de ez nem komfortos megoldás. A program felhasználói nyelven való indulását ki lehet kényszeríteni ezzel a paraméterrel Program modulok működési környezetének definiálása Alapértelmezett INI file: PW2.INI az EXE mellett. A program indulásakor nyitja az INI file-t. Ha ez nem található, akkor létrejön a gyári beállításokkal. Az INI file az alábbi bejegyzéseket tartalmazza: [STARTUP] DBFDIR= CNFDIR= LIBDIR= PRVDIR= DBFNETDIR= CNFNETDIR= NAPNETDIR= ARCNETDIR= SYSLOG= STARTDIR= LEGALSHUTDOWN=True Felhasználói táblák útvonala Konfiguráció útvonala DLL erőforrások útvonala lokális átmeneti feldolg. útvonal (private) Felhasználói adatbázis paradox NETDIR útvonala (DBF dir) Konfiguráció adatbázis paradox NETDIR útvonala (CONF dir) Mérlegnapló táblák paradox NETDIR útvonala (DBF dir) Auto archiválás táblák paradox NETDIR útvonala (DBF dir) Rendszer LOG üzenetek útvonala Program EXE útvonala A szabályos leállítást jelző paraméter merleg@metrisoft.hu

15 METRISoft KFT PW2 Jármű Mérlegelő Program 54/15 Hmvhely Jókai u.30. Üzemeltetési Kézikönyv Megjegyzések: Az lokális útvonalak első indításkor automatikusan beállnak. A NETDIR útvonalakat a program konfigurációjában egy ablakban állítjuk be. Az állomány kézi módosítása általában szükségtelen. A LEGALSHUTDOWN bejegyzést a program automatikusan kezeli. Programindításkor False érték esetén az adatszótár alapján teljes újraszervezést kezdeményez a program. Azután az érték mindenképpen False állapotba kerül. A program szabályos leállításának végső lépése az érték True állapotba írása. Ha ez elmarad, következő indításkor a program javasolja az újraszervezést (hálózati üzemeltetésnél meggondolandó!) Adatállományok Konfigurálás módja: Adatszótár karbantartással DBGEN.EXE A program adat táblázatainak definiálása az ún. adat és index leíró szótárban történik. Ez két külön táblázatot jelent: az adattáblák leírása a CONF_DBF, az indexek a CONF_IDX táblákban található. A két táblázat karbantartására szolgál a DBGEN segédprogram (Lásd 7.4 fejezet). Az adat és index szótár karbantartása a felhasználó számára lehetséges, de nem megengedett. Ez azt jelenti, hogy a dokumentációban leírt módosítási lehetőségeken kívül más karbantartási tevékenység nem ajánlott, mivel azok a felhasználó számára nem ismert eredménnyel járhatnak, akár a program futási hibáját is eredményezhetik. Ezért minden módosítás esetén a gyártóval célszerű egyeztetni. A program állományainak típusa: paradox 7.0 verzió Táblák, indexek automatikusan létrejönnek, ha azok nem léteznek a program indításakor. A program helytelen leállítása esetén indításkor a kezelő újraindexelést indíthat, illetve a konfiguráció ablakban a karbantartási funkciók biztosítottak Hálózati üzemmód beállítása Ez a fejezet akkor érdekes, ha valamely ok miatt a rendszert vagy könyvtárait hálózati meghajtóra telepítik. PARADOX táblázatok hálózati alkalmazás esetén két speciális segédállományt használnak a konkurens állománykezeléshez. Megemlítjük, hogy a PARADOX táblázatok esetén egy kijelölt könyvtárat kell adatbázisnak tekinteni. A rendszer paradox táblákban tárolja az összes táblázatát. A hálózati üzemet a BDE biztosítja, ha a PDOXUSRS.NET és PARADOX.LCK segédállományok minden, az adott adatbázis bármely tábláját használó számítógép BDE konfigurációjában egy közös hálózati útvonalra vannak konfigurálva. A két említett segédállományt az adatbázisba lépő első program létrehozza. Nem szükséges, hogy a segédállományok az adatbázis útvonalán legyenek, így annak sincs akadálya, hogy egy program különböző adatbázisokban levő táblákat használjon. A fontos az, hogy minden program egyazon koordináló segédállományt használja. A segédállományok elérési útját a PARADOX driver NET DIR: paraméterében be lehet állítani, de ez csak a gazdagépen futó lokális programok számára jelent egy alapértelmezést! Alapértelmezés szerint ez üres, vagy egy helyi meghajtóra mutat. Emiatt a számítógép lemezegységén levő összes program az alapértelmezés szerinti NET DIR-t használja. A gazdagépen egyidejüleg futó programok számára ez elégséges a megosztás kezeléséhez, de egy hálózatról belépő alkalmazás számára már NEM (pl. a gazdagép könyvtárát megosztva egy másik PC próbál DB állományokat használni) NET DIR helyi beállítása A program számára saját konfigurációjában beállítandó a hálózati üzemmód. Erre a célra egy konfigurációs ablak szolgál. A program adatbázisai az alábbiak: Konfigurációs táblák Adattáblák Mérlegelési napló (a CONF könyvtár) (a DBF könyvtár összes táblázata, kivéve a mérlegelési napló tábláit) (a NAPLO és GNAPLO táblák útvonala. Alapértelmezés szerint a DBF-re mutat.) A BDE kialakítása miatt a hálózati megosztást az első adattábla nyitása előtt jelezni kell, ezért ezek a paraméterek a program PW2.INI konfiguráció file-ban vannak feljegyezve az alábbiak szerint: DBFNETDIR = HÁLÓZATI ÚTVONAL File:D:\R\PW2\Leiras\Uzem\Uzem.sxw

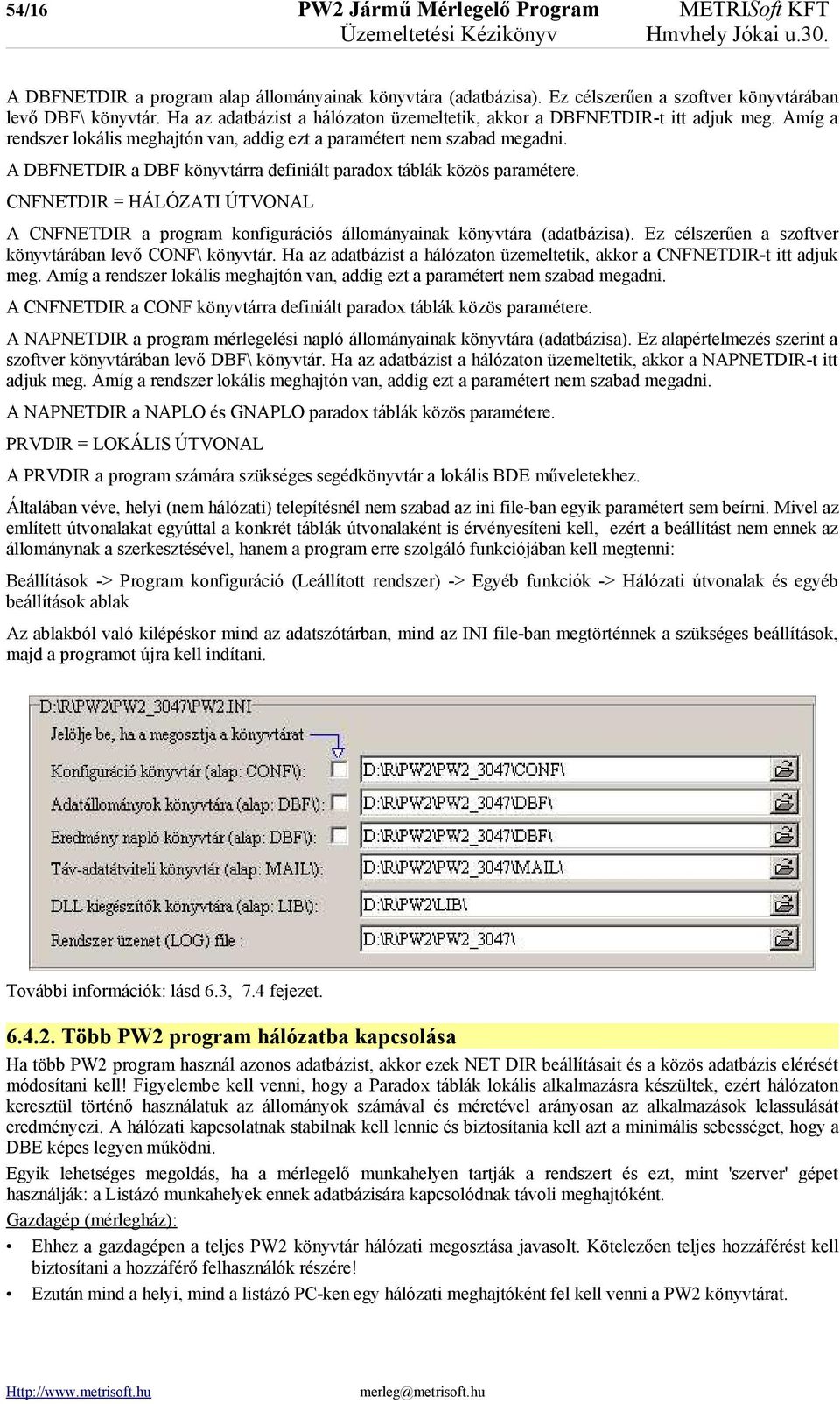

16 54/16 PW2 Jármű Mérlegelő Program METRISoft KFT Üzemeltetési Kézikönyv Hmvhely Jókai u.30. A DBFNETDIR a program alap állományainak könyvtára (adatbázisa). Ez célszerűen a szoftver könyvtárában levő DBF\ könyvtár. Ha az adatbázist a hálózaton üzemeltetik, akkor a DBFNETDIR-t itt adjuk meg. Amíg a rendszer lokális meghajtón van, addig ezt a paramétert nem szabad megadni. A DBFNETDIR a DBF könyvtárra definiált paradox táblák közös paramétere. CNFNETDIR = HÁLÓZATI ÚTVONAL A CNFNETDIR a program konfigurációs állományainak könyvtára (adatbázisa). Ez célszerűen a szoftver könyvtárában levő CONF\ könyvtár. Ha az adatbázist a hálózaton üzemeltetik, akkor a CNFNETDIR-t itt adjuk meg. Amíg a rendszer lokális meghajtón van, addig ezt a paramétert nem szabad megadni. A CNFNETDIR a CONF könyvtárra definiált paradox táblák közös paramétere. A NAPNETDIR a program mérlegelési napló állományainak könyvtára (adatbázisa). Ez alapértelmezés szerint a szoftver könyvtárában levő DBF\ könyvtár. Ha az adatbázist a hálózaton üzemeltetik, akkor a NAPNETDIR-t itt adjuk meg. Amíg a rendszer lokális meghajtón van, addig ezt a paramétert nem szabad megadni. A NAPNETDIR a NAPLO és GNAPLO paradox táblák közös paramétere. PRVDIR = LOKÁLIS ÚTVONAL A PRVDIR a program számára szükséges segédkönyvtár a lokális BDE műveletekhez. Általában véve, helyi (nem hálózati) telepítésnél nem szabad az ini file-ban egyik paramétert sem beírni. Mivel az említett útvonalakat egyúttal a konkrét táblák útvonalaként is érvényesíteni kell, ezért a beállítást nem ennek az állománynak a szerkesztésével, hanem a program erre szolgáló funkciójában kell megtenni: Beállítások -> Program konfiguráció (Leállított rendszer) -> Egyéb funkciók -> Hálózati útvonalak és egyéb beállítások ablak Az ablakból való kilépéskor mind az adatszótárban, mind az INI file-ban megtörténnek a szükséges beállítások, majd a programot újra kell indítani. További információk: lásd 6.3, 7.4 fejezet Több PW2 program hálózatba kapcsolása Ha több PW2 program használ azonos adatbázist, akkor ezek NET DIR beállításait és a közös adatbázis elérését módosítani kell! Figyelembe kell venni, hogy a Paradox táblák lokális alkalmazásra készültek, ezért hálózaton keresztül történő használatuk az állományok számával és méretével arányosan az alkalmazások lelassulását eredményezi. A hálózati kapcsolatnak stabilnak kell lennie és biztosítania kell azt a minimális sebességet, hogy a DBE képes legyen működni. Egyik lehetséges megoldás, ha a mérlegelő munkahelyen tartják a rendszert és ezt, mint 'szerver' gépet használják: a Listázó munkahelyek ennek adatbázisára kapcsolódnak távoli meghajtóként. Gazdagép (mérlegház): Ehhez a gazdagépen a teljes PW2 könyvtár hálózati megosztása javasolt. Kötelezően teljes hozzáférést kell biztosítani a hozzáférő felhasználók részére! Ezután mind a helyi, mind a listázó PC-ken egy hálózati meghajtóként fel kell venni a PW2 könyvtárat. merleg@metrisoft.hu

17 METRISoft KFT PW2 Jármű Mérlegelő Program 54/17 Hmvhely Jókai u.30. Üzemeltetési Kézikönyv A programot a gazdagépen, még a PW2 könyvtárban indítsák el, majd az előző fejezet szerint az útvonalakat állítsák a hálózati meghajtóra. A megosztást is be kell kapcsolni! Utána a gazdagépen lecserélendő a munkaasztalon levő ikon olymódon, hogy a továbbiakban ne a lokális útvonalról (pl. C:\PW2\PW2.EXE) induljon a program, hanem a létrehozott hálózati meghajtón: pl. M:\PW2.EXE. A PW2.INI konfig fálból készítsenek egy másolatot pl. PW2L.INI néven. Ezt egy szövegszerkesztővel módosítsák úgy, hogy a benne levő LISTAZOMH=FALSE bejegyzést írják át LISTAZOMH=TRUE szövegre. Listázó munkahely (iroda): A listázó munkahelyeken a telepítőlemez alkalmazásával telepíteni kell a BDE és az IOPORT komponenseket. Ehhez válasszák a Custom telepítés formát és a BDE, valamint az NT 4.0 I/O driver bejelölésén kívül távolítsák el a jelöléseket. A telepítés végrehajtása után csatlakoztassák a hálózati meghajtót (azonos betűjellel!), majd helyezzék ki a program ikonját a hálózati meghajtóról a munkaasztalra. Az indítóikonban a program neve után helyezzék el a következő bejegyzést: pl. /INI=M:\PW2L.INI A programot a listázó munkahelyen erről az ikonról kell indítani a továbbiakban. Így hálózaton keresztül lehetséges az adatok listázása más számítógépeken. File:D:\R\PW2\Leiras\Uzem\Uzem.sxw

18 54/18 PW2 Jármű Mérlegelő Program METRISoft KFT Üzemeltetési Kézikönyv Hmvhely Jókai u.30. Megjegyzés: A lokális adatbázis hálózati megosztásának felhasználói kialakítása a leírt módszert alkalmazva lehetséges, de az üzembiztos működés csak stabil, gyors hálózat és viszonylag kis adatbázis méret esetén lehetséges! Az üzembiztos működés felelősége saját erőből történő kialakítás esetén a felhasználó felelősége. Hálózati üzemeltetési lehetőséget a gyártó saját felmérése alapján egyedi ajánlatban, megrendelés alapján tud biztosítani! A fenti megoldáson kívül többféle lehetőség is van, de a legjobb megoldás, ha hálózati lekérdezésekhez megrendelik az SQL adatkapcsolai modult. Ezzel egy megfelelő teljesítmányű, más alkalmazások által is hozzáférhető archív adatbázis felület adódik Mérési adatbázis használata közös hálózati útvonalon Megoldás lehet pl. ha a program haszonadatait tartalmazó DBF könyvtárat osztják meg külön fájlszerveren. Ilyen esetben a mérlegelő és listázó munkahelyek saját számítógépükön futnak, a konfigurációs állaományaik és a programok is a saját gépen vannak, maga az adatbázis viszont egy közös elérésű hálózati könyvtárban kap helyet. Ilyen esetben minden egyes PortaWin programban be kell lépni a hálózati útvonal konfigurációba és az adatállományok, valamint az eredménynapló útvonalat az előzőleg létrehozott és feltöltött közös hálózati útvonalra kell beállítani. Ne feledjük a megosztás jelölőnégyzetet bekapcsolni! (lásd még fejezetben) Táblák útvonalának átdefiniálása A Mérlegrendszer alapértelmezett DBF adatbázisa az EXE könyvtárából nyílik. Az adatbázis maga az INI fileban átdefiniálható a DBFDIR = ÚTVONAL paraméterben. Ha egy-egy táblát kell áthelyezni, akkor a rendszer CONF könyvtárában levő CONF_DBF adatszótárban kell ezt megadni. Az adatszótárt a DBGEN.EXE segédprogram tartja karban. A program főablakában a középső szekcióban az adatszótár táblafej definíciói között kiválasztva egy táblát, annak Path oszlopában (a leíró táblában ez a Picture_tx oszlop) megadható egy explicit útvonal. Ha az alapértelmezett tábla elérési útvonal nem felel meg, a tábla nevét tartalmazó leírósorban a Path / PICTURE_TX mező/ helyen meg lehet adni a teljes elérési útvonalat. Az így, közösen üzemeltetett táblát a külső program osztott módon nyithatja meg. A tábla indexeit szabadon használhatja. Ha további indexekre van szüksége, ezt a CONF_IDX index szótárban definiálni kell, mert a program újraindexelés során e szerint építi fel az indexeket és az ebben nem szereplő indexeket letörli. merleg@metrisoft.hu

19 METRISoft KFT PW2 Jármű Mérlegelő Program 54/19 Hmvhely Jókai u.30. Üzemeltetési Kézikönyv További információk: lásd 7.4 fejezet Mérlegelési napló hálózati használata Tábla azonosító: /CONF_DBF.DBF_NAME/ NAPLO, 'GNAPLO' Tábla alapértelmezett útvonala: /CONF_DBF.PICTURE_TX/ (program könyvtár + DBF\ ) Tábla alapértelmezett elnevezése: /CONF_DBF.PARAM/ NAPLO.DB, 'GNAPLO.DB' Konfigurálás módja: Beállítások->Egyéb funkciók->'hálózati útvonalak beállítása' Hálózati útvonalra konfigurálás átvezetésre kerül az adatszótár táblafej leírókban és az ini file NAPNETDIR paraméterben. Ehhez a fejezetben bemutatott konfigurációs ablakban az Eredmény napló útvonala beállítást kell módosítani. A mérlegelési napló elérése a Járműmérleg programban toleráns. Ha a napló nem elérhető, az eredmények egy előtároló táblában várakoznak. A program konfigurálható időközönként megpróbálja a naplóba mozgatni a rekordokat A járműprogram használata Listázó munkahelyként A program a telepítő lemezről feltelepíthető úgy is, hogy a mérlegelési funkciók ne aktivizálódjanak. Ennek feltétele, hogy ne legyen az adott számítógépre csatlakoztatva MS-VED hardverkulcs és a Mérőhely definíció tábla üres legyen (ne legyen benne definiálva mérőhely). Ugyanis azzal, hogy nem található az MS-VED hardverkulcs még lehet mérlegelő állomás az adott gép, csak pl. a csatlakozó kábel éppen kicsúszott a számítógép csatlakozójából. Ha emellett a mérőhelyek táblázata üres, ez már konkrétan azt jelenti, hogy Listázó munkahely az adott telepítés. A listázó munkahelyet hálózati környezetben közvetlenül a közös naplóra lehet konfigurálni (ahogyan a Mérlegelő munkahelynél is eljárunk). A törzsállományokra nincs szükség a napló feldolgozásához. Listázó munkahely a program Custom telepítésekor a Mérlegelő munkahely opciót kikapcsolva egyszerűen megtehető A mérlegelési napló elérése hálózaton A mérlegelési napló a program számára akkor szükséges, ha abba lezárt mérési tételeket kell bemozgatni, illetve ha annak tartalmát listázni kell. A hálózati hozzáférés hiánya esetén erre nincs lehetőség. A program ezért toleráns módon kezeli a mérlegelési naplót. A lezárt mérési tételek naplóba mozgatása úgy történik, hogy a kezelő által kiadott parancs hatására a mérési adatlap állapota Lezárt -ra változik, majd ezzel együtt egy jelzés áll be, amely a naplózást kéri. Ezzel a kezelő oldalán a művelet befejeződött, az adatlapot a program elzárja a kezelőtől. Ettől függetlenül a program más, független szálon időnként vizsgálja a jelzést, s ha aktívnak találja, megkísérli az összes Lezárt jelzésű mérési adatlap naplózását. Ha a napló elérhető, megnyitható, akkor megteszi. Ha nem, egy időzítés után ismét kísérlet történik erre. A fenti kétszálú programszervezés lehetővé teszi, hogy a mérlegelési feladatok teljesítése független legyen a kész mérések naplózásától. A naplózás rásegítő időzítés a konfigurációban beállítható, akár ki is kapcsolható. Elérési mód: beállítások => Program konfiguráció ablakban 0[F]:AtadasTimer Default: 10 [Sec] Itt jegyezzük meg, hogy a többi (pl törzsadat) táblázatra ilyenfajta tolerancia nincs kiépítve, ha elérésük nem lehetséges, ez program futási hibát okoz! Mérési napló raktár szerinti elérése Tábla azonosító: /CONF_DBF.DBF_NAME/ KEZRAKT Alapértelmezett útvonal: /CONF_DBF.PICTURE_TX/ %CNFPATH% (program könyvtár + CONF\ ) Alapértelmezett elnevezés: /CONF_DBF.PARAM/ CONF_KRE.DB Konfigurálás módja: Konfiguráció ablak => egyéb funkciók => Kezelő - raktár hozzáférés engedélyezés Elsősorban hálózati környezetben lehet igény, hogy a mérlegelési naplónak egy cég különböző szervezeti egységei csak a rájuk vonatkozó részét elemezhessék. Ennek kialakított módja a Raktár alapadatok szerinti szűrés. File:D:\R\PW2\Leiras\Uzem\Uzem.sxw

20 54/20 PW2 Jármű Mérlegelő Program METRISoft KFT Üzemeltetési Kézikönyv Hmvhely Jókai u.30. A szolgáltatáshoz konfigurálni kell a fent jelzett táblázatban, hogy egy-egy kezelő személy mely raktárkódok szerinti mérési tételeket ellenőrizhet. Ugyanakkor a mérlegelések során kötelezővé kell tenni, hogy a raktári kódokat korrektül, törzsadat táblából választva meg kell adni. Ha a táblázatban akár egyetlen rekord is van, a továbbiakban a program mérési napló ablakában a raktárkód szerinti korlátozás aktivizálódik az oda belépő kezelő számára (hacsak nem adminisztrátor vagy adatbázis adminisztrátor). A táblázat tartalma egyértelmű. Szabadon felvihetők, törölhetők rekordok. Minden rekordban egy kezelő - raktárkód relációt lehet teremteni. A raktárkódot üresen hagyva azok a napló tételek is elérhetők, ahol nem lett megadva raktárkód a mérés során. Ábra 1 Kezelő -raktár ellenőrző táblázat A táblázat módosítása csak adatbázis adminisztrátor joggal lehetséges Adatállományok összefoglaló jegyzéke Az alábbi táblák alapértelmezés szerint a DBF és Conf könyvtárban találhatók. A NAPLO és GNAPLO képezi a mérlegelési naplót, ez konfigurálható együttesen külön útvonalra. Az alábbi táblázat az adatszótár három fontos adatoszlopának tartalma. A táblanév nélküli bejegyzések olyan táblázatokra hivatkoznak, amelyek elnevezése futási időben, véletlenszerűen alakul ki. Ez a hálózati konfliktusok elkerülésére szolgál. Az ilyen táblázatok nevét az adatszótárban tilos megadni. A %CNFPATH% bejegyzés arra szolgál, hogy az adott táblázatokat a program az INI fileban megadott CNFPATH szerinti útvonalon keresse. Egyébként az üres Picture_tx mezők esetén a táblázat az INI file DBFPATH szerinti útvonalon lesz megnyitva. PARAM PICTURE_TX COMMENT NAPLO.DB Lezárt mérések táblázata Leválogató tábla SZNAPLO.DB Számlafeladási napló (opt) KNAPLO.DBF Konténer mozgásnapló (opt) NYITVA.DB Nyitott mérések táblázata NGONGY.DB Göngyöleg napló Göngyölegnapló archiváláshoz GNYITVA.DB Nyitott mérés göngyölegtárolás TARA.DB Jármű és Fixtára nyilvántartás ANYAG.DB Anyag alapadatok UGYFEL.DB Ügyfél alapadatok SZALLITO.DB Szállító alapadatok BERMERES.DB Bérmérés alapadatok merleg@metrisoft.hu
