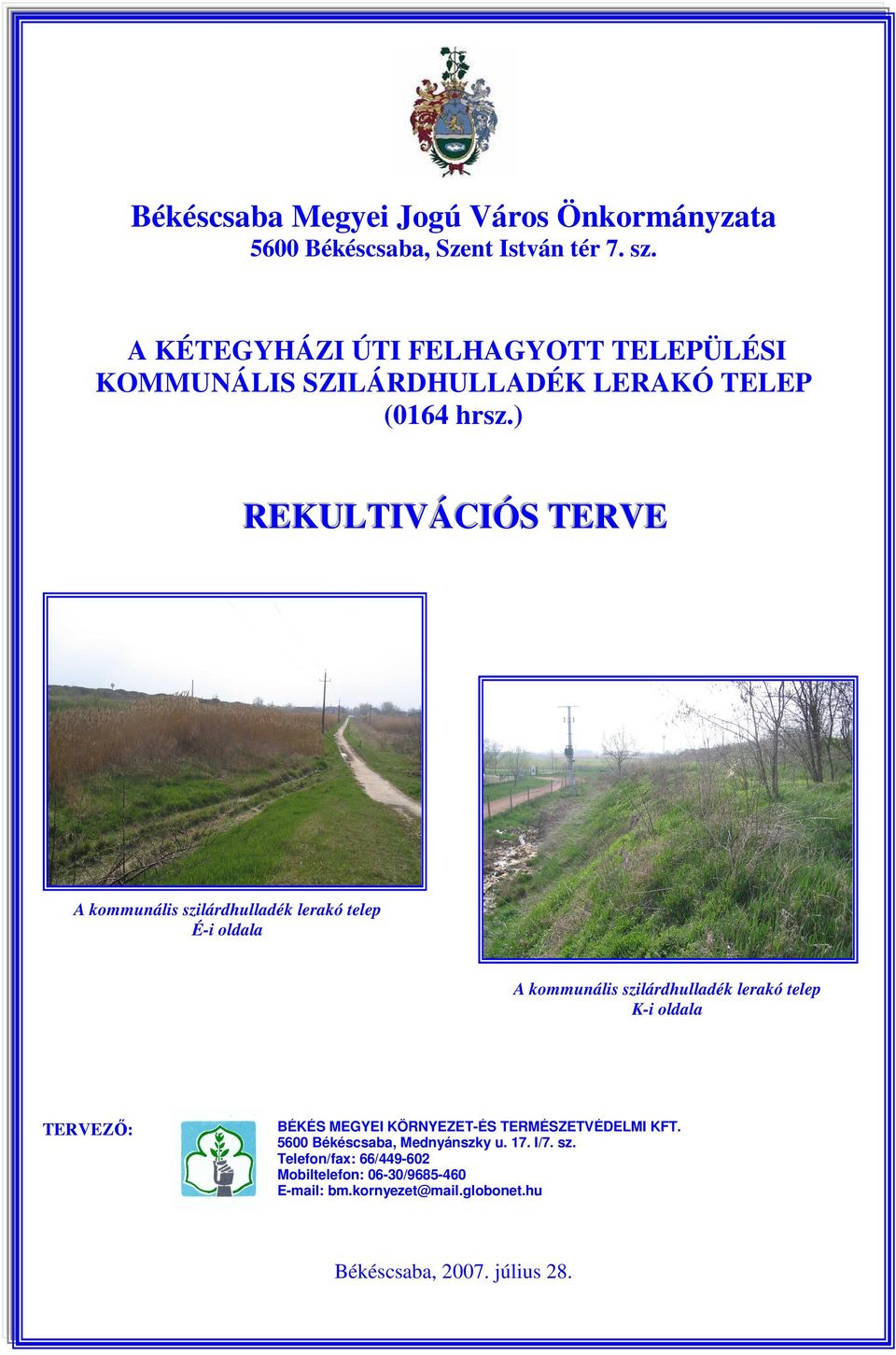

1 (5537 Békéscsaba Megyei Jogú Város Önkormányzata 5600 Békéscsaba, Szent István tér 7. sz. A KÉTEGYHÁZI ÚTI FELHAGYOTT TELEPÜLÉSI KOMMUNÁLIS SZILÁRDHULLADÉK LERAKÓ TELEP (0164 hrsz.) REKULTIVÁCIÓS TERVE A kommunális szilárdhulladék lerakó telep É-i oldala A kommunális szilárdhulladék lerakó telep K-i oldala TERVEZİ: BÉKÉS MEGYEI KÖRNYEZET-ÉS TERMÉSZETVÉDELMI KFT Békéscsaba, Mednyánszky u. 17. I/7. sz. Telefon/fax: 66/ Mobiltelefon: 06-30/ bm.kornyezet@mail.globonet.hu Békéscsaba, július 28.

2 2. ALÁÍRÓ LAP a Békéscsaba Megyei Jogú Város Önkormányzata (5600 Békéscsaba, Szent István tér 7. sz.) Kétegyházi úti felhagyott települési kommunális szilárdhulladék lerakó telepe (0164 hrsz.) rekultivációs tervéhez Rekultivációs tervezı: Dr. Cserei Pál FW-V-20/ VZ-Sz/ KT-Sz/04-031/96, OKVF-Sz-044/2004. K-F-O/04-031/96 Vizilétesítmény tervezı: Mochnács Pál.. BL-Sz, KÖ-T, VZ-T, ÉT-Sz, GT-T, VZ-Sz/ Mérnök gyakornok: Bíró Zsolt Ügyvezetı: Dr. Cserei Pál.. A dokumentáció 62 db számozott oldalt és 11 mellékletet tartalmaz. A dokumentációt összeállította: Bíró Zsolt.. Békéscsaba, július 28. Békés Megyei Környezet-és Természetvédelmi Kft. 2

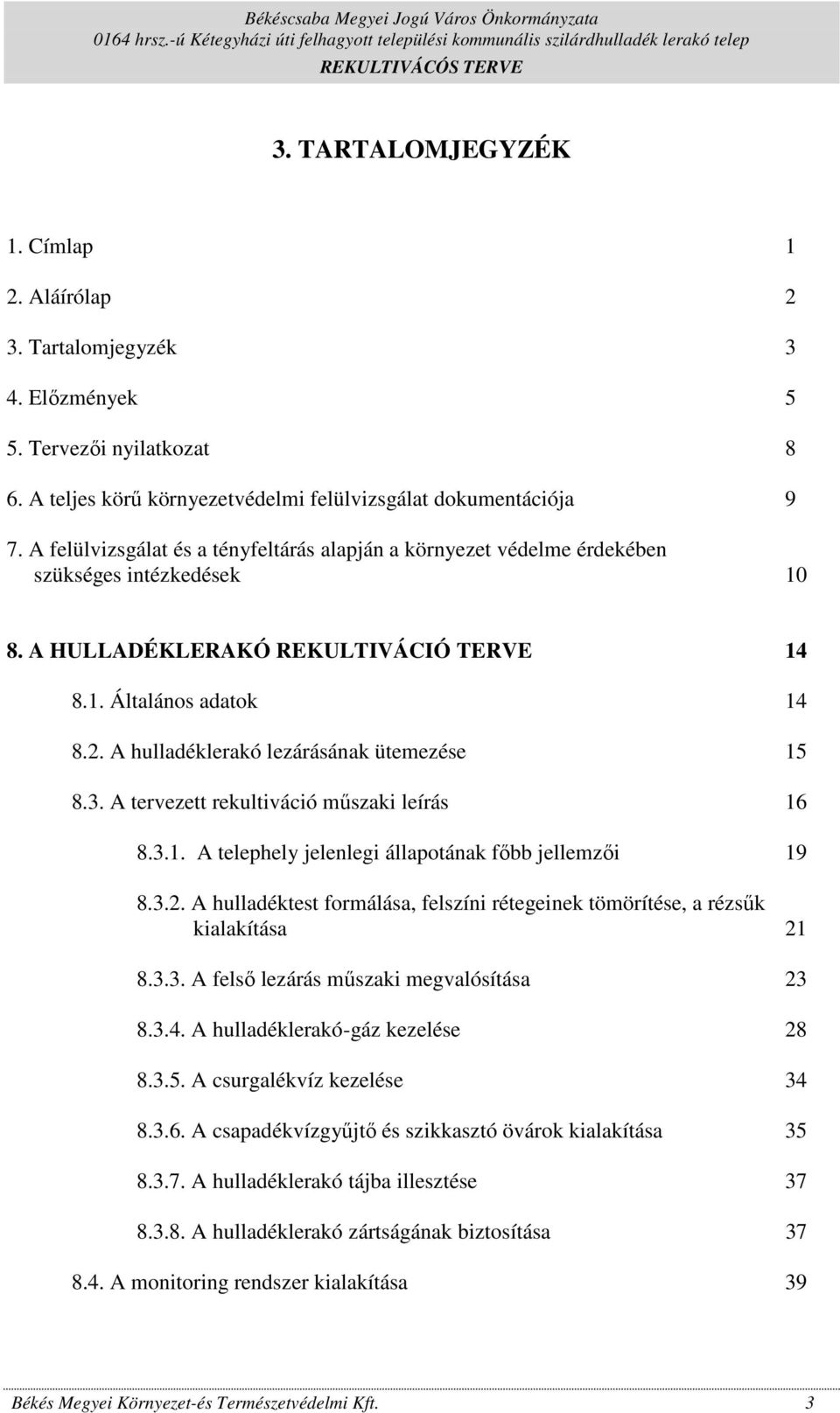

3 3. TARTALOMJEGYZÉK 1. Címlap 1 2. Aláírólap 2 3. Tartalomjegyzék 3 4. Elızmények 5 5. Tervezıi nyilatkozat 8 6. A teljes körő környezetvédelmi felülvizsgálat dokumentációja 9 7. A felülvizsgálat és a tényfeltárás alapján a környezet védelme érdekében szükséges intézkedések A HULLADÉKLERAKÓ REKULTIVÁCIÓ TERVE Általános adatok A hulladéklerakó lezárásának ütemezése A tervezett rekultiváció mőszaki leírás A telephely jelenlegi állapotának fıbb jellemzıi A hulladéktest formálása, felszíni rétegeinek tömörítése, a rézsők kialakítása A felsı lezárás mőszaki megvalósítása A hulladéklerakó-gáz kezelése A csurgalékvíz kezelése A csapadékvízgyőjtı és szikkasztó övárok kialakítása A hulladéklerakó tájba illesztése A hulladéklerakó zártságának biztosítása A monitoring rendszer kialakítása 39 Békés Megyei Környezet-és Természetvédelmi Kft. 3

4 8.5. A monitoring rendszer üzemeltetése az utógondozás idıszakában Az utógondozás befejezésének módja, idıpontja Az adatszolgáltatás tartalma és módja Környezetvédelmi tervfejezet Közegészségügy, munkaegészségügy Tőzvédelmi fejezet A rekultiváció kivitelezése és az utógondozás és utóellenırzések során bekövetkezhetı rendkívüli szennyezések elkerülésére szolgáló intézkedési terv Az utógondozás és ellenırzések terve Utógondozási feladatok Utóellenırzési feladatok A rekultiváció kivitelezésének költségbecslése 58 MELLÉKLETEK 62 Békés Megyei Környezet-és Természetvédelmi Kft. 4

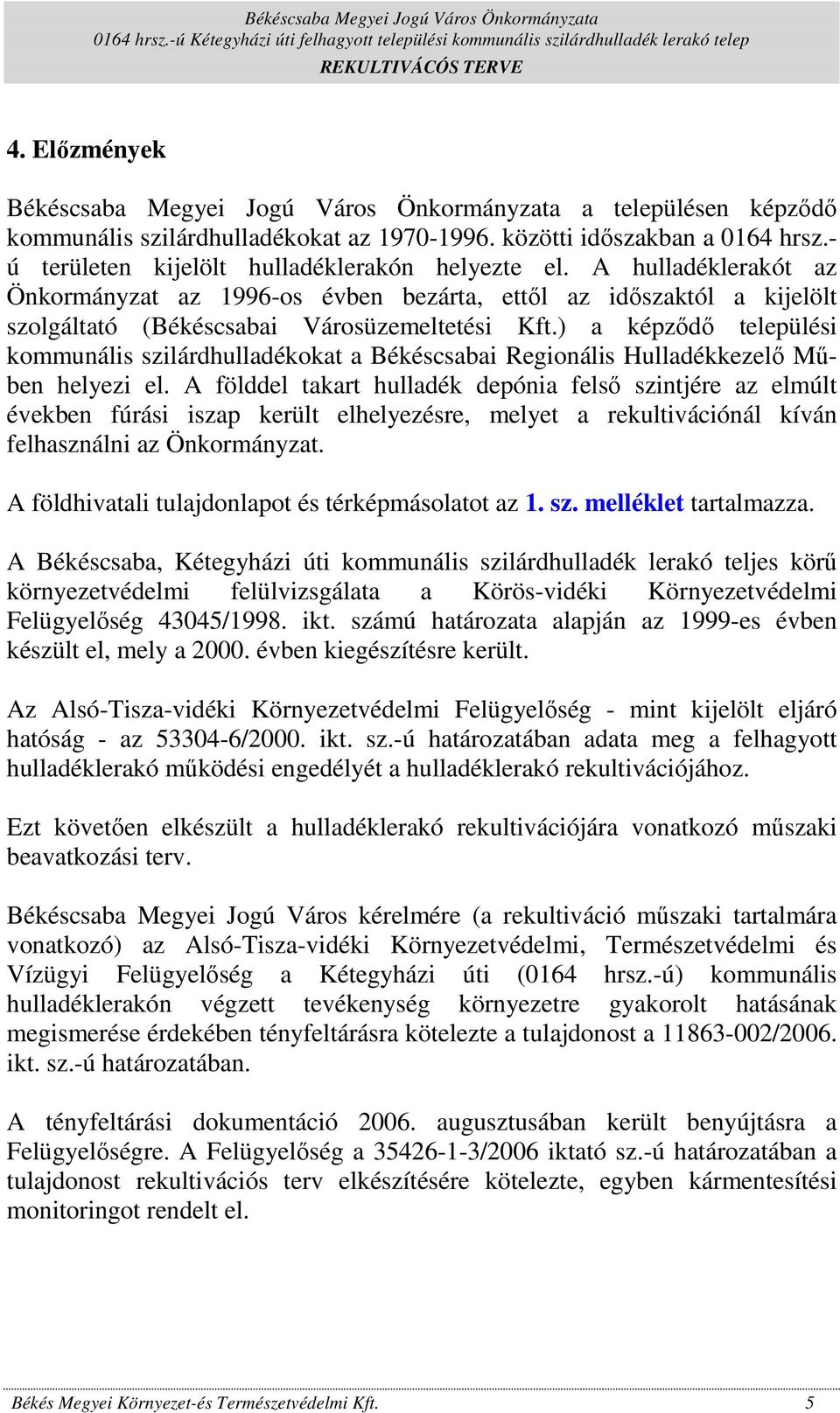

5 4. Elızmények Békéscsaba Megyei Jogú Város Önkormányzata a településen képzıdı kommunális szilárdhulladékokat az közötti idıszakban a 0164 hrsz.- ú területen kijelölt hulladéklerakón helyezte el. A hulladéklerakót az Önkormányzat az 1996-os évben bezárta, ettıl az idıszaktól a kijelölt szolgáltató (Békéscsabai Városüzemeltetési Kft.) a képzıdı települési kommunális szilárdhulladékokat a Békéscsabai Regionális Hulladékkezelı Mőben helyezi el. A földdel takart hulladék depónia felsı szintjére az elmúlt években fúrási iszap került elhelyezésre, melyet a rekultivációnál kíván felhasználni az Önkormányzat. A földhivatali tulajdonlapot és térképmásolatot az 1. sz. melléklet tartalmazza. A Békéscsaba, Kétegyházi úti kommunális szilárdhulladék lerakó teljes körő környezetvédelmi felülvizsgálata a Körös-vidéki Környezetvédelmi Felügyelıség 43045/1998. ikt. számú határozata alapján az 1999-es évben készült el, mely a évben kiegészítésre került. Az Alsó-Tisza-vidéki Környezetvédelmi Felügyelıség - mint kijelölt eljáró hatóság - az /2000. ikt. sz.-ú határozatában adata meg a felhagyott hulladéklerakó mőködési engedélyét a hulladéklerakó rekultivációjához. Ezt követıen elkészült a hulladéklerakó rekultivációjára vonatkozó mőszaki beavatkozási terv. Békéscsaba Megyei Jogú Város kérelmére (a rekultiváció mőszaki tartalmára vonatkozó) az Alsó-Tisza-vidéki Környezetvédelmi, Természetvédelmi és Vízügyi Felügyelıség a Kétegyházi úti (0164 hrsz.-ú) kommunális hulladéklerakón végzett tevékenység környezetre gyakorolt hatásának megismerése érdekében tényfeltárásra kötelezte a tulajdonost a /2006. ikt. sz.-ú határozatában. A tényfeltárási dokumentáció augusztusában került benyújtásra a Felügyelıségre. A Felügyelıség a /2006 iktató sz.-ú határozatában a tulajdonost rekultivációs terv elkészítésére kötelezte, egyben kármentesítési monitoringot rendelt el. Békés Megyei Környezet-és Természetvédelmi Kft. 5

6 A határozat A Felügyelıség elıírásai - Kármentesítési monitoring fejezetében írta elı többek között, hogy az üzemelı monitoring rendszer bıvítésére a lerakó É-i oldalán a depónia peremétıl számított 250 m távolságban a háttér koncentráció figyelésére figyelı kútpárt kell létesíteni. A létesítés vízjogi engedélyes dokumentációjának benyújtását március 30., a kútpár kiépítését június 1. napjában határozta meg a Felügyelıség. A vízjogi létesítési engedély benyújtásra került a Felügyelıségre. Az Alsó Tisza-vidéki Környezetvédelmi, Természetvédelmi és Vízügyi Felügyelıség a /2007. ikt. sz.-ú határozatában adta meg a kútpár kialakításának vízjogi létesítési engedélyét. A kútpár kialakítása az engedélynek megfelelıen jelenleg van folyamatban. A Kétegyházi úti felhagyott hulladéklerakó telep környezetében a monitoring rendszer elsı üteme kiépült (BK1/a, BK1/f, BK2/a, BK2/f, BK3/a, BK3/f, BK5/a, BK5/f, BK6/a, BK6/f jelő talajvízfigyelı kutakkal). A Körös Vidéki Vízügyi Igazgatóság a /2003. ikt. sz.-ú határozatában adta meg a kutak vízjogi üzemeltetési engedélyét. A késıbbiekben kiépült BK4/a és a BK4/f talajvízfigyelı kutak vízjogi üzemeltetési engedélyét a Körös-vidéki Környezetvédelmi, Természetvédelmi és Vízügyi Felügyelıség a /2006. ikt. sz.-ú határozatában adta meg. A határozat A Felügyelıség elıírásai Mőszaki beavatkozás fejezetében írta elı, hogy A hulladéklerakó rekultivációs tervét el kell készíteni, végleges záró szigetelı rétegrendszer kialakításával, a 20/2006. (VI. 5.) KvVM rendeletben foglaltaknak megfelelıen. A tényfeltárási záró dokumentációban foglaltak figyelembe vételével a lerakót vízzáró függönyfallal nem kell a környezetétıl elszigetelni.. A rekultivációs terv benyújtási határideje: július 30. A hulladéklerakóval kapcsolatos felügyelıségi határozatokat a 2. sz. melléklet tartalmazza. A hulladéklerakó telep tényfeltárási záró határozata A Felügyelıség elıírásai Mőszaki beavatkozás fejezetében elıírtaknak megfelelıen az Önkormányzat a Kétegyházi úti felhagyott szilárdhulladék lerakó telep rekultivációs tervének elkészítésével megbízta a Békés Megyei Környezet és Természetvédelmi Kft.-t. A tervezıi megbízás a 3. sz. mellékletben található. Békés Megyei Környezet-és Természetvédelmi Kft. 6

7 A tervezésben résztvevı szervezetek, személyek: 1. Békés Megyei Környezet- és Természetvédelmi Kft Békéscsaba, Mednyánszky u. 17. I/7. sz. Telefon/fax: 66/ Tervezı-szakértı: Dr. Cserei Pál FW-V-20/ W-V-20/ VZ-Sz/ KT-Sz/04-031/96, OKVF-Sz-044/2004. K-F-O/04-031/96 2. Békés Mérnök Tervezı, Szolgáltató, Beruházás-és Vállalkozásszervezı Kft Békéscsaba, Pásztor u. 34. sz. Telefon: 66/ Fax:66/ Tervezı: Mochnács Pál BL-Sz, KÖ-T, VZ-T, ÉT-Sz, GT-T, VZ-Sz/ Mérnök gyakornok: Bíró Zsolt DUPLEX Építı-és Földmérı Mérnöki Kft Békéscsaba, Kinizsi u. 13. sz. Telefon: 66/ Fax: 66/ Tervezı: Tanai Ferenc GD-T/ A tervezı - szakértıi jogosultságokat igazoló dokumentumokat a 4. sz. melléklet tartalmazza. Békés Megyei Környezet-és Természetvédelmi Kft. 7

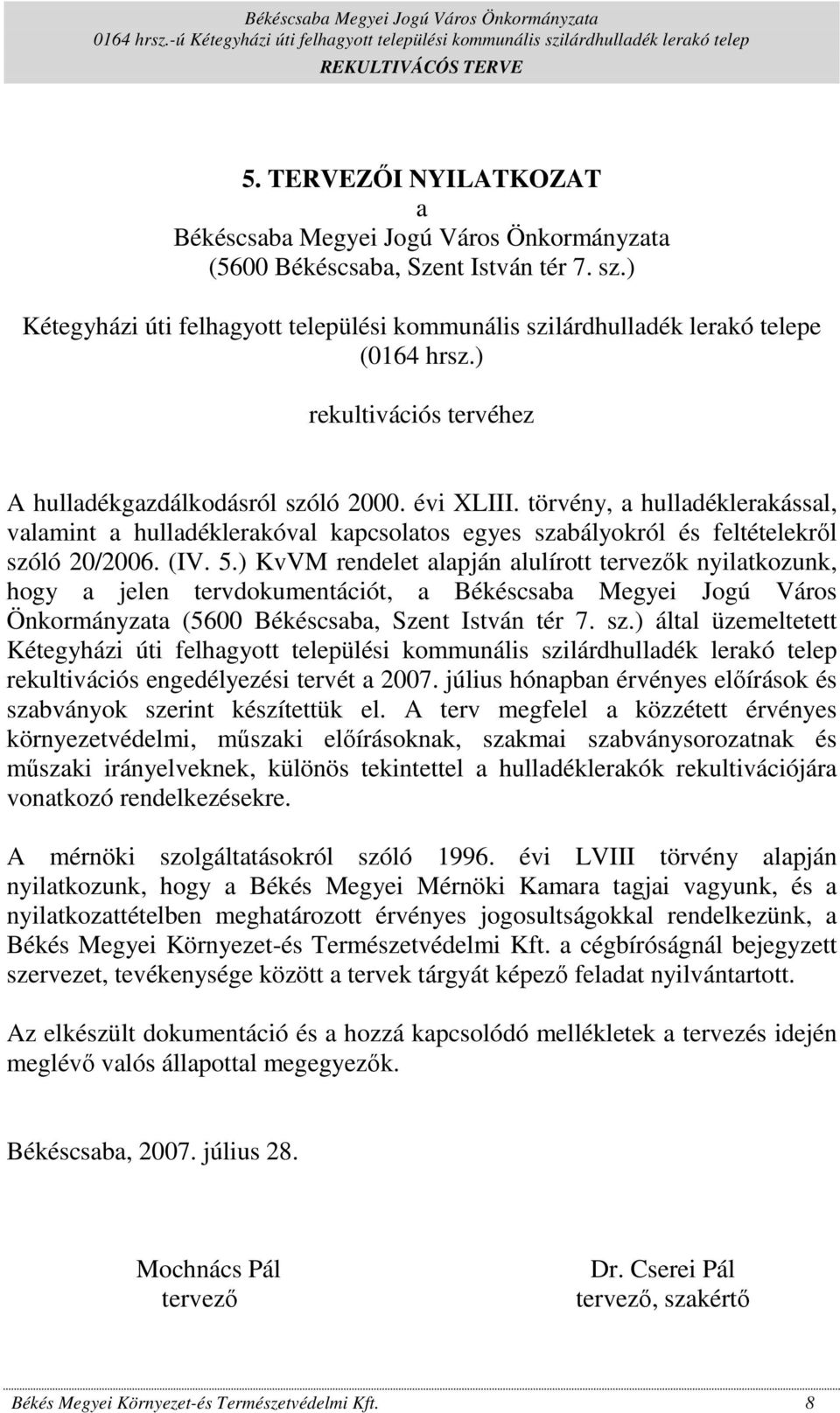

8 5. TERVEZİI NYILATKOZAT a Békéscsaba Megyei Jogú Város Önkormányzata (5600 Békéscsaba, Szent István tér 7. sz.) Kétegyházi úti felhagyott települési kommunális szilárdhulladék lerakó telepe (0164 hrsz.) rekultivációs tervéhez A hulladékgazdálkodásról szóló évi XLIII. törvény, a hulladéklerakással, valamint a hulladéklerakóval kapcsolatos egyes szabályokról és feltételekrıl szóló 20/2006. (IV. 5.) KvVM rendelet alapján alulírott tervezık nyilatkozunk, hogy a jelen tervdokumentációt, a Békéscsaba Megyei Jogú Város Önkormányzata (5600 Békéscsaba, Szent István tér 7. sz.) által üzemeltetett Kétegyházi úti felhagyott települési kommunális szilárdhulladék lerakó telep rekultivációs engedélyezési tervét a július hónapban érvényes elıírások és szabványok szerint készítettük el. A terv megfelel a közzétett érvényes környezetvédelmi, mőszaki elıírásoknak, szakmai szabványsorozatnak és mőszaki irányelveknek, különös tekintettel a hulladéklerakók rekultivációjára vonatkozó rendelkezésekre. A mérnöki szolgáltatásokról szóló évi LVIII törvény alapján nyilatkozunk, hogy a Békés Megyei Mérnöki Kamara tagjai vagyunk, és a nyilatkozattételben meghatározott érvényes jogosultságokkal rendelkezünk, a Békés Megyei Környezet-és Természetvédelmi Kft. a cégbíróságnál bejegyzett szervezet, tevékenysége között a tervek tárgyát képezı feladat nyilvántartott. Az elkészült dokumentáció és a hozzá kapcsolódó mellékletek a tervezés idején meglévı valós állapottal megegyezık. Békéscsaba, július 28. Mochnács Pál tervezı Dr. Cserei Pál tervezı, szakértı Békés Megyei Környezet-és Természetvédelmi Kft. 8

9 6. A teljes körő környezetvédelmi felülvizsgálat dokumentációja A Békéscsaba, Kétegyházi úti kommunális szilárdhulladék lerakó teljes körő környezetvédelmi felülvizsgálata a Körös-vidéki Környezetvédelmi Felügyelıség 43045/1998. ikt. számú határozata alapján az 1999-es évben készült el, mely a évben kiegészítésre került. A teljes körő környezetvédelmi felülvizsgálatot a Békés Megyei Környezet-és Természetvédelmi Kft. végezte, és erre alapozottan készítette el a felülvizsgálati dokumentációkat. A felülvizsgálati dokumentációt a környezet védelmének általános szabályairól szóló évi törvény ok figyelembe vételével és a 12/1996. (VII. 4.) KTM rendelet 2. számú mellékletében, a felülvizsgálati dokumentáció tartalmára vonatkozó elıírások, a 33/2000. (III.17.) Kormányrendelet 6. sz. mellékletében, valamint a 213/2001. (XI. 14.) Kormányrendelet 29. -ban foglaltak szerint készítették el. A felülvizsgálati dokumentáció július hónapban került benyújtásra a felügyelıségre, majd ezt követıen április hónapban került sor a felülvizsgálat kiegészítı dokumentációjának a benyújtására. Az Alsó-Tisza-vidéki Környezetvédelmi Felügyelıség - mint kijelölt eljáró hatóság - az /2000. ikt. sz.-ú határozatában adata meg a felhagyott hulladéklerakó mőködési engedélyét a hulladéklerakó rekultivációjához. Ezt követıen elkészült a hulladéklerakó rekultivációjára vonatkozó mőszaki beavatkozási terv. Békéscsaba Megyei Jogú Város kérelmére (a rekultiváció mőszaki tartalmára vonatkozó) az Alsó-Tisza-vidéki Környezetvédelmi, Természetvédelmi és Vízügyi Felügyelıség a Kétegyházi úti (0164 hrsz.-ú) kommunális hulladéklerakón végzett tevékenység környezetre gyakorolt hatásának megismerése érdekében tényfeltárásra kötelezte a tulajdonost a /2006. ikt. sz.-ú határozatában. Békés Megyei Környezet-és Természetvédelmi Kft. 9

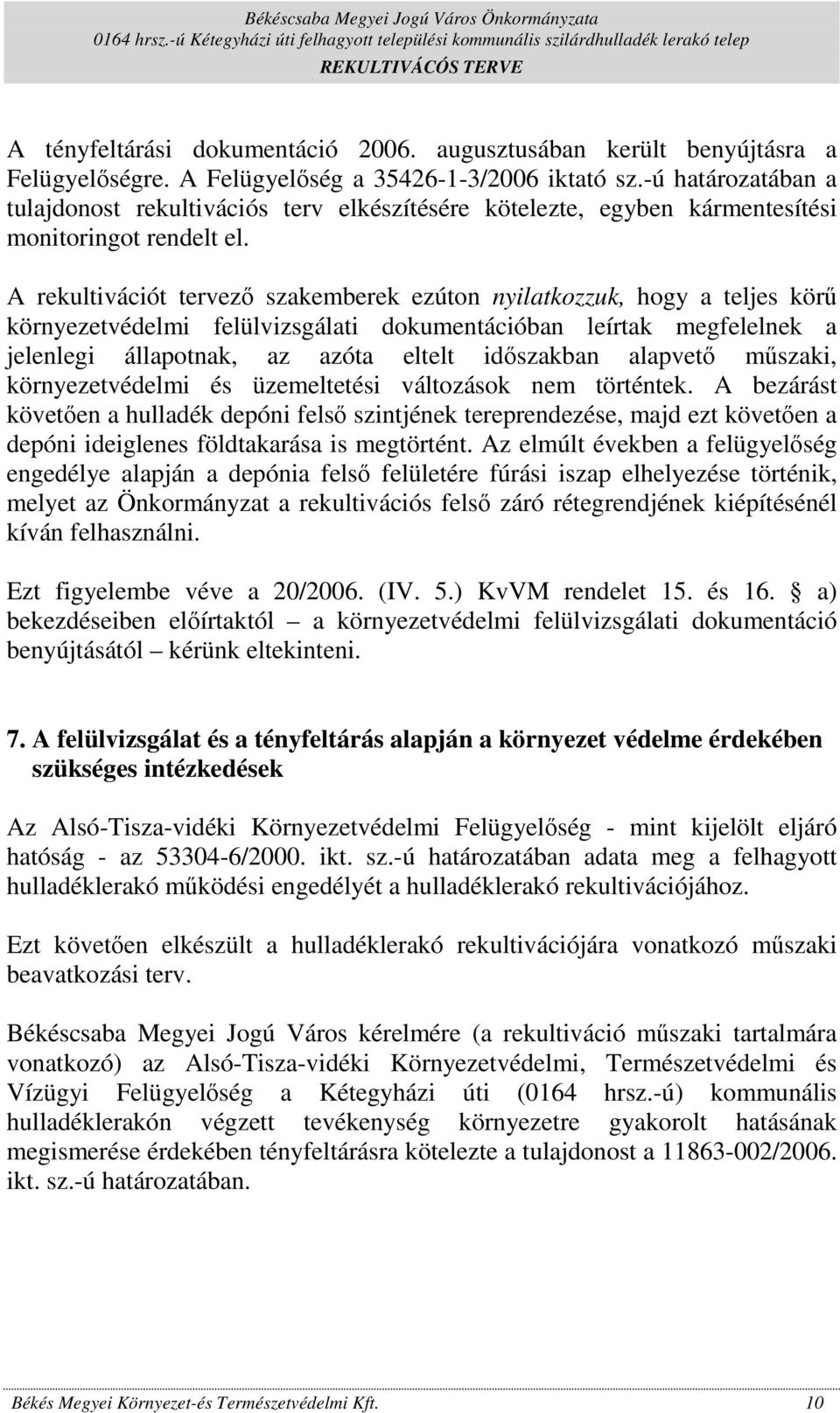

10 A tényfeltárási dokumentáció augusztusában került benyújtásra a Felügyelıségre. A Felügyelıség a /2006 iktató sz.-ú határozatában a tulajdonost rekultivációs terv elkészítésére kötelezte, egyben kármentesítési monitoringot rendelt el. A rekultivációt tervezı szakemberek ezúton nyilatkozzuk, hogy a teljes körő környezetvédelmi felülvizsgálati dokumentációban leírtak megfelelnek a jelenlegi állapotnak, az azóta eltelt idıszakban alapvetı mőszaki, környezetvédelmi és üzemeltetési változások nem történtek. A bezárást követıen a hulladék depóni felsı szintjének tereprendezése, majd ezt követıen a depóni ideiglenes földtakarása is megtörtént. Az elmúlt években a felügyelıség engedélye alapján a depónia felsı felületére fúrási iszap elhelyezése történik, melyet az Önkormányzat a rekultivációs felsı záró rétegrendjének kiépítésénél kíván felhasználni. Ezt figyelembe véve a 20/2006. (IV. 5.) KvVM rendelet 15. és 16. a) bekezdéseiben elıírtaktól a környezetvédelmi felülvizsgálati dokumentáció benyújtásától kérünk eltekinteni. 7. A felülvizsgálat és a tényfeltárás alapján a környezet védelme érdekében szükséges intézkedések Az Alsó-Tisza-vidéki Környezetvédelmi Felügyelıség - mint kijelölt eljáró hatóság - az /2000. ikt. sz.-ú határozatában adata meg a felhagyott hulladéklerakó mőködési engedélyét a hulladéklerakó rekultivációjához. Ezt követıen elkészült a hulladéklerakó rekultivációjára vonatkozó mőszaki beavatkozási terv. Békéscsaba Megyei Jogú Város kérelmére (a rekultiváció mőszaki tartalmára vonatkozó) az Alsó-Tisza-vidéki Környezetvédelmi, Természetvédelmi és Vízügyi Felügyelıség a Kétegyházi úti (0164 hrsz.-ú) kommunális hulladéklerakón végzett tevékenység környezetre gyakorolt hatásának megismerése érdekében tényfeltárásra kötelezte a tulajdonost a /2006. ikt. sz.-ú határozatában. Békés Megyei Környezet-és Természetvédelmi Kft. 10

11 A tényfeltárási dokumentáció augusztusában került benyújtásra a Felügyelıségre. A Felügyelıség a /2006 iktató sz.-ú határozatában a tulajdonost rekultivációs terv elkészítésére kötelezte, egyben kármentesítési monitoringot rendelt el. A környezethasználati engedélyben meghatározott legfontosabb intézkedések: a) A depónia déli oldalán tervezett résfalat a lerakó keleti és nyugati oldalán is meg kell építeni úgy, hogy annak alsó szintje a szigeteletlen depónia test alatti szennyezett talajvíztömeg alatt kössön a vízzáró agyagrétegbe. b) A külsı felszíni vizek távoltartására a depónia É-i oldalán mélyített övárkot kell létesíteni a meglévı övárok kiegészítéseként, és gondoskodni kell megfelelı karbantartásukról. c) A befogadó csatornába való bevezetések esetén a csapadékvizek minıségének a 3/1984. (VII. 7.) Korm. rendeletben meghatározott VI. területi kategória elıírt vízminıségi határértékeknek kell megfelelni. d) A figyelı kutak további üzemeltetéséhez vízjogi üzemeltetési engedélyt kell beszerezni a területileg illetékes vízügyi igazgatóságtól. A figyelı kutak mintázását, a mintázások gyakoriságát a késıbbiek folyamán kiadásra kerülı vízjogi engedélyben elıírtak szerint kell végezni. e) A tervezésre kerülı vízi létesítmények vízjogi engedély kötelesek, ezért a területileg illetékes vízügyi igazgatóságtól be kell szerezni azok létesítési vízjogi engedélyét. f) A depónia felsı lezárására, a résfal és a vízi létesítmények megvalósítására vonatkozó kiviteli terveket december 31.-ig kell készíteni és a területileg illetékes környezetvédelmi felügyelıségnek be kell nyújtani. g) A zajterhelési határértékek betartása érdekében a T 2 és a T 5 terhelési pontok közelében a tényleges üzemidı nem haladhatja meg az egy hónapot. Ellenkezı esetben zajvédı töltést, vagy modul rendszerő paravánrendszert kell építeni a T 2, T 5 pontok védelmében. Békés Megyei Környezet-és Természetvédelmi Kft. 11

12 h) A rekultiváció során a hulladék depóniát víz-és gázzáró módon kell lezárni. i) Gondoskodni kell a lezárást követıen még keletkezı biogáz összegyőjtésérıl és elvezetésérıl. j) A telephely kerítéssel övezett részén a megrongálódott kerítést ki kell javítani. k) Gondoskodni kell az illegálisan lerakott szemét összegyőjtésérıl és a depónián történı elhelyezésérıl. A fenti elıírások a tényfeltárási záró dokumentációra alapozottan kiadott felügyelıségi határozatban az alábbiak szerint módosultak: a) A felügyelıség Békéscsaba Megyei Jogú Város Önkormányzatát rekultivációs terv elkészítésére kötelezte. b) A felügyelıség elrendelte a kármentesítési monitoringot. c) A felügyelıség a lerakó lezárásának határidejét a benyújtandó rekultivációs terv elbírálásáig meghosszabbította. d) A kármentesítési monitoring keretében elıírásra került az üzemelı monitoring rendszer bıvítése, melynek keretén belül a lerakó É-i oldalán a depónia peremétıl számított 250 m távolságban a háttér koncentráció figyelésére figyelı kútpárt kell létesíteni. A vízjogi létesítési engedély benyújtási határideje: március 30. Az üzemképes kútpár kiépítésének határideje: június 1. e) El kell készíteni az éves kármentesítési monitoring jelentést, melyet a 219/2004. (VII. 21.) Kormányrendelet 10. sz.-ú mellékletében foglaltaknak megfelelıen kell elkészíteni. f) A kármentesítési monitoring folytatásának határideje: július 30. Békés Megyei Környezet-és Természetvédelmi Kft. 12

13 g) A mőszaki beavatkozás keretében el kell készíteni a hulladéklerakó rekultivációs tervét, végleges záró szigetelı rétegrendszer kialakításával, a 20/2006. (IV. 5.) KvVM rendeletben foglaltaknak megfelelıen. A tényfeltárási záró dokumentációban foglaltak figyelembe vételével a lerakót vízzáró függönyfallal nem kell a környezetétıl elszigetelni. A rekultivációs terv benyújtási határideje: július 30. h) A talajvízfigyelı kutak vízjogi üzemeltetési engedélyében meghatározott feladatok végzése: - vízszintmérés havonta egy alkalommal, - évente két alkalommal vízmintavétel, - a vízminták kémiai analízise. Az elıírt feladatok végrehajtása: Az Önkormányzat a hulladéklerakó ellenırzését folyamatosan elvégzi, az illegálisan lerakott hulladékokat a szolgáltatóval szükség szerint elszállítatja. Az Önkormányzat a hulladéklerakó depónia rendezését és földdel való takarását a lerakó bezárását követıen elvégezte. A depónia környezetében az övárok kialakítását még nem végezte el, annak kialakítását a rekultivációs engedélyes terv elfogadását követıen a komplex rekultivációs munkák során kívánja elvégezni. A kármentesítési monitoring bıvítésének tervezései és kivitelezési munkáit az Önkormányzat elvégezte, illetve folyamatban van. A háttér koncentráció mérésére tervezett talajvízfigyelı kútpár vízjogi létesítési engedélye benyújtásra került. A vízjogi létesítési engedélyt a felügyelıség megadta, ezt követıen azonnal megkezdıdtek a kútpár kivitelezési munkái. A kútpár kiépítését követıen elvégzésre kerülnek az elıírt mérések, vizsgálatok és ezekre alapozottan benyújtásra kerül a VITUKI Kht. részére a szakmai dokumentáció. A VITUKI Kht. visszaigazolását követıen kerül sor a kútpár mőszaki átadására, és ezt követıen kerül benyújtásra a kútpár vízjogi üzemeltetési engedélykérelmi dokumentációja a felügyelıségre. Békés Megyei Környezet-és Természetvédelmi Kft. 13

14 Az elıírt éves monitoring jelentés elkészült és határidıre benyújtásra került a felügyelıségre. A kiépített monitoring kutak üzemeltetését az Önkormányzat a vízjogi üzemeltetési engedélyben meghatározottak szerint folyamatosan elvégzi. Az Önkormányzat a hulladéklerakó rekultivációs engedélyes terveinek elkészítését megrendelte, mely rekultivációs terv a meghatározott határidıre benyújtásra kerül a felügyelıségre. 8. A HULLADÉKLERAKÓ REKULTIVÁCIÓ TERVE 8.1. Általános adatok A tulajdonos neve és címe: Békéscsaba Megyei Jogú Város Önkormányzata 5600 Békéscsaba, Szent István tér 7. sz. Telefon: 66/ Fax: 66/ Az üzemeltetı neve és címe: Békéscsaba Megyei Jogú Város Önkormányzata 5600 Békéscsaba, Szent István tér 7. sz. Telefon: 66/ Fax: 66/ Az engedélykérelmi dokumentáció tárgya: A rekultivációs terv készítıje: A 0164 hrsz.-ú területen lévı Kétegyházi úti felhagyott hulladéklerakó telep rekultivációs engedélyes terve. Békés Megyei Környezet-és Természetvédelmi Kft Békéscsaba, Mednyánszky u. 17. I/7. sz. Telefon/fax: 66/ bm.kornyezet@mail.globonet.hu Békés Megyei Környezet-és Természetvédelmi Kft. 14

15 8. 2. A hulladéklerakó lezárásának ütemezése Az Alsó-Tisza-vidéki Környezetvédelmi, Természetvédelmi és Vízügyi Felügyelıség /2006. ikt. sz.-ú határozata alapján a mőszaki beavatkozás keretében el kell készíteni a hulladéklerakó rekultivációs tervét, végleges záró szigetelı rétegrendszer kialakításával, a 20/2006. (IV. 5.) KvVM rendeletben foglaltaknak megfelelıen. A tényfeltárási záró dokumentációban foglaltak figyelembe vételével a lerakót vízzáró függönyfallal nem kell a környezetétıl elszigetelni. A rekultivációs terv benyújtási határideje: július 30. a) A rekultiváció engedélyes tervének elkészítése és benyújtása a felügyelıségre: július 30. b) Az engedély birtokában a rekultiváció megvalósításához szükséges pénzügyi források megszerzéséhez a pályázati dokumentáció elkészítése és benyújtása: március 31. c) A pénzügyi források rendelkezésre állását követıen a rekultiváció kiviteli tervének elkészítése, a lebonyolítás és a kivitelezés megpályáztatása: március 31. d) A kivitelezıi tender kiértékelését követıen a hulladéklerakó rekultivációs munkáinak elvégeztetése: december 31. Megjegyzés: A hulladéklerakó rekultivációja megvalósításának idıütemezésénél a tényfeltárást követı határozatban a rekultiváció megvalósításának idıpontja még nem lett meghatározva Békés Megyei Környezet-és Természetvédelmi Kft. 15

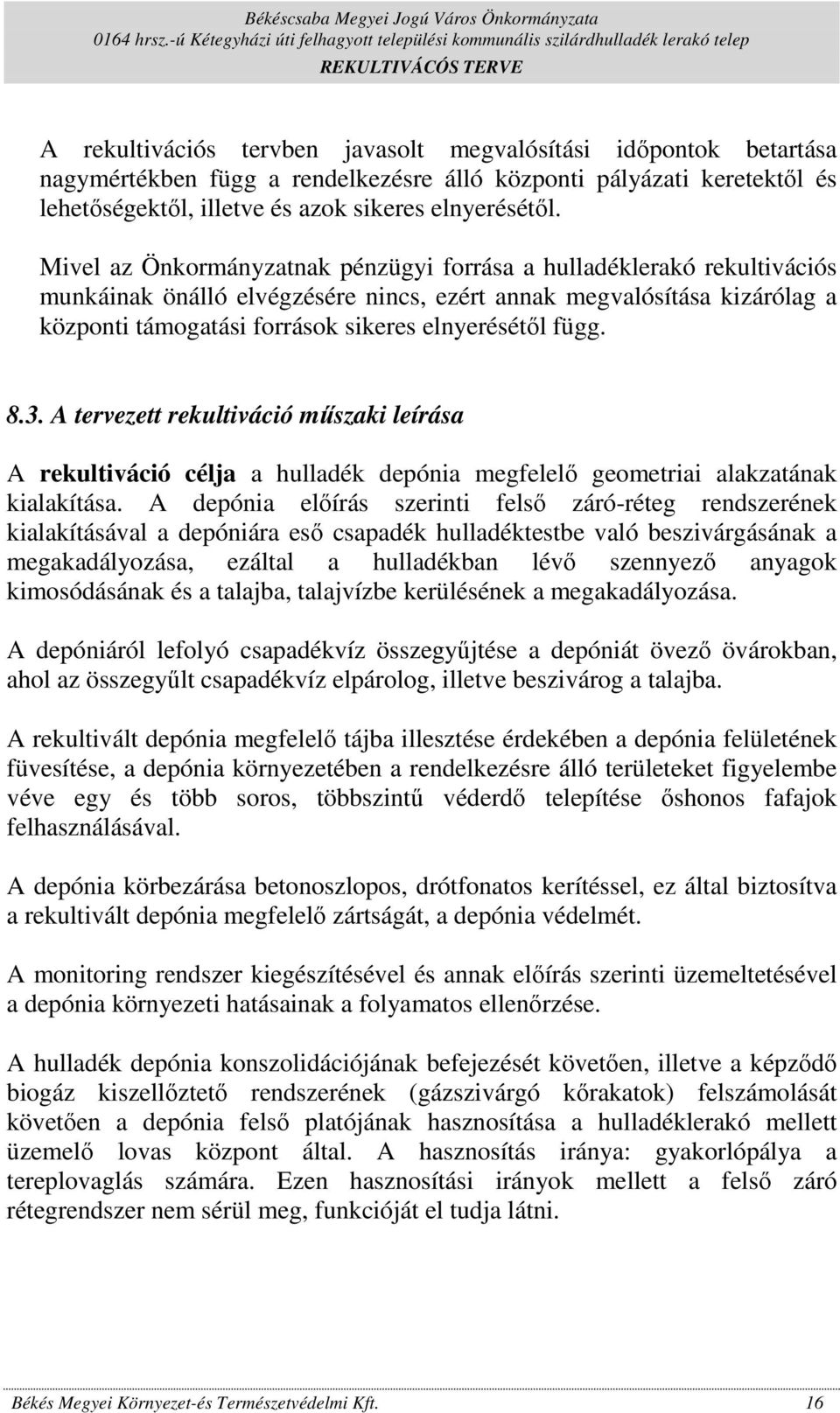

16 A rekultivációs tervben javasolt megvalósítási idıpontok betartása nagymértékben függ a rendelkezésre álló központi pályázati keretektıl és lehetıségektıl, illetve és azok sikeres elnyerésétıl. Mivel az Önkormányzatnak pénzügyi forrása a hulladéklerakó rekultivációs munkáinak önálló elvégzésére nincs, ezért annak megvalósítása kizárólag a központi támogatási források sikeres elnyerésétıl függ A tervezett rekultiváció mőszaki leírása A rekultiváció célja a hulladék depónia megfelelı geometriai alakzatának kialakítása. A depónia elıírás szerinti felsı záró-réteg rendszerének kialakításával a depóniára esı csapadék hulladéktestbe való beszivárgásának a megakadályozása, ezáltal a hulladékban lévı szennyezı anyagok kimosódásának és a talajba, talajvízbe kerülésének a megakadályozása. A depóniáról lefolyó csapadékvíz összegyőjtése a depóniát övezı övárokban, ahol az összegyőlt csapadékvíz elpárolog, illetve beszivárog a talajba. A rekultivált depónia megfelelı tájba illesztése érdekében a depónia felületének füvesítése, a depónia környezetében a rendelkezésre álló területeket figyelembe véve egy és több soros, többszintő véderdı telepítése ıshonos fafajok felhasználásával. A depónia körbezárása betonoszlopos, drótfonatos kerítéssel, ez által biztosítva a rekultivált depónia megfelelı zártságát, a depónia védelmét. A monitoring rendszer kiegészítésével és annak elıírás szerinti üzemeltetésével a depónia környezeti hatásainak a folyamatos ellenırzése. A hulladék depónia konszolidációjának befejezését követıen, illetve a képzıdı biogáz kiszellıztetı rendszerének (gázszivárgó kırakatok) felszámolását követıen a depónia felsı platójának hasznosítása a hulladéklerakó mellett üzemelı lovas központ által. A hasznosítás iránya: gyakorlópálya a tereplovaglás számára. Ezen hasznosítási irányok mellett a felsı záró rétegrendszer nem sérül meg, funkcióját el tudja látni. Békés Megyei Környezet-és Természetvédelmi Kft. 16

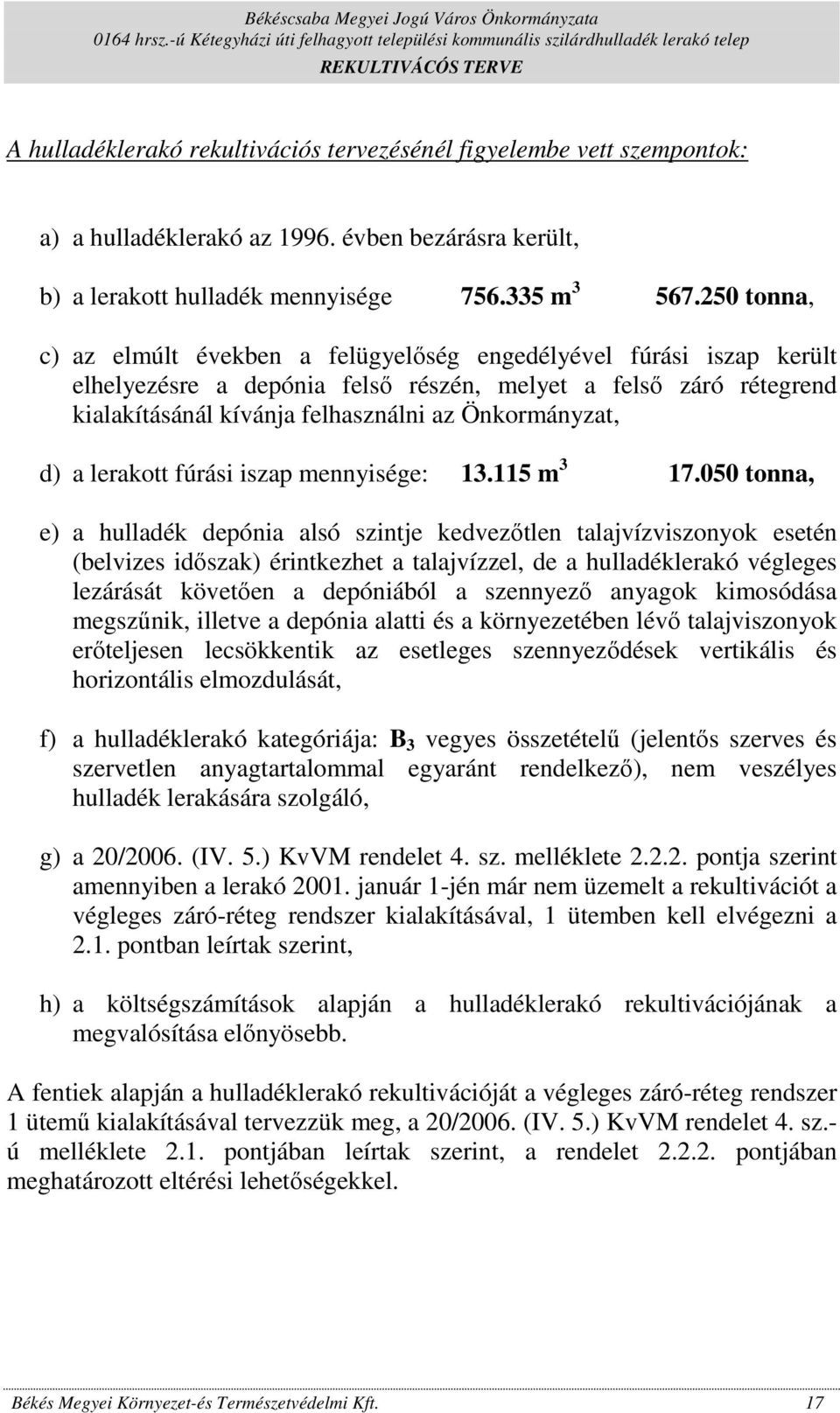

17 A hulladéklerakó rekultivációs tervezésénél figyelembe vett szempontok: a) a hulladéklerakó az évben bezárásra került, b) a lerakott hulladék mennyisége m tonna, c) az elmúlt években a felügyelıség engedélyével fúrási iszap került elhelyezésre a depónia felsı részén, melyet a felsı záró rétegrend kialakításánál kívánja felhasználni az Önkormányzat, d) a lerakott fúrási iszap mennyisége: m tonna, e) a hulladék depónia alsó szintje kedvezıtlen talajvízviszonyok esetén (belvizes idıszak) érintkezhet a talajvízzel, de a hulladéklerakó végleges lezárását követıen a depóniából a szennyezı anyagok kimosódása megszőnik, illetve a depónia alatti és a környezetében lévı talajviszonyok erıteljesen lecsökkentik az esetleges szennyezıdések vertikális és horizontális elmozdulását, f) a hulladéklerakó kategóriája: B 3 vegyes összetételő (jelentıs szerves és szervetlen anyagtartalommal egyaránt rendelkezı), nem veszélyes hulladék lerakására szolgáló, g) a 20/2006. (IV. 5.) KvVM rendelet 4. sz. melléklete pontja szerint amennyiben a lerakó január 1-jén már nem üzemelt a rekultivációt a végleges záró-réteg rendszer kialakításával, 1 ütemben kell elvégezni a 2.1. pontban leírtak szerint, h) a költségszámítások alapján a hulladéklerakó rekultivációjának a megvalósítása elınyösebb. A fentiek alapján a hulladéklerakó rekultivációját a végleges záró-réteg rendszer 1 ütemő kialakításával tervezzük meg, a 20/2006. (IV. 5.) KvVM rendelet 4. sz.- ú melléklete 2.1. pontjában leírtak szerint, a rendelet pontjában meghatározott eltérési lehetıségekkel. Békés Megyei Környezet-és Természetvédelmi Kft. 17

18 A rekultiváció megvalósításának tervezett lépései: a) a hulladék depónián és környezetében található, a rekultivációt zavaró fák, cserjék és az erıteljes felgyomosodás eltávolítása, b) a hulladéklerakó D-i oldalánál és részben a K-i oldalánál lévı mőszakilag leromlott kerítés felszámolása, c) a hulladéklerakó megközelítésére kiépített rossz állapotú szilárd burkolatú út felújítása 3,0 m szélességben, kıszórt alappal, d) a hulladéklerakó Ny-i oldalánál lévı mély fekvéső, náddal borított terület, tereprendezése, az ideiglenes jellegő övárok feltöltése a tervezett rekultivációs létesítmények megfelelı elhelyezése érdekében, e) a hulladéklerakó É-i oldalánál a Nádas-lecsapoló csatorna környezetének rendezése (nádirtás, feltöltés) a hulladéklerakó felıli részen a 0164 hrsz-ú telekhatárig, a rekultivációs tervnek megfelelı kerítés, övárok és mőszaki út kialakítása érdekében, f) a depónia K-i oldalánál lévı nádas, zsombékos terület rendezése tereprendezéssel és feltöltéssel a rekultivációs tervnek megfelelı, övárok és mőszaki út kialakítása érdekében, g) a jelenlegi depónia rendezése, a lerakott hulladék további tömörítése, a depónia tervezett geometriai alakzatának kialakítása, h) a gázszivárgó kırakatok kialakítása, i) a depónia felsı és rézsőfelületeinek végleges záró-réteg rendszerének kiépítése: - kiegyenlítı réteg, - szigetelı réteg, - szivárgó és szőrı réteg, - geotextília, - fedıréteg, - vegetációs réteg. j) a depónia környezetének tereprendezése, az övárok kialakítása, Békés Megyei Környezet-és Természetvédelmi Kft. 18

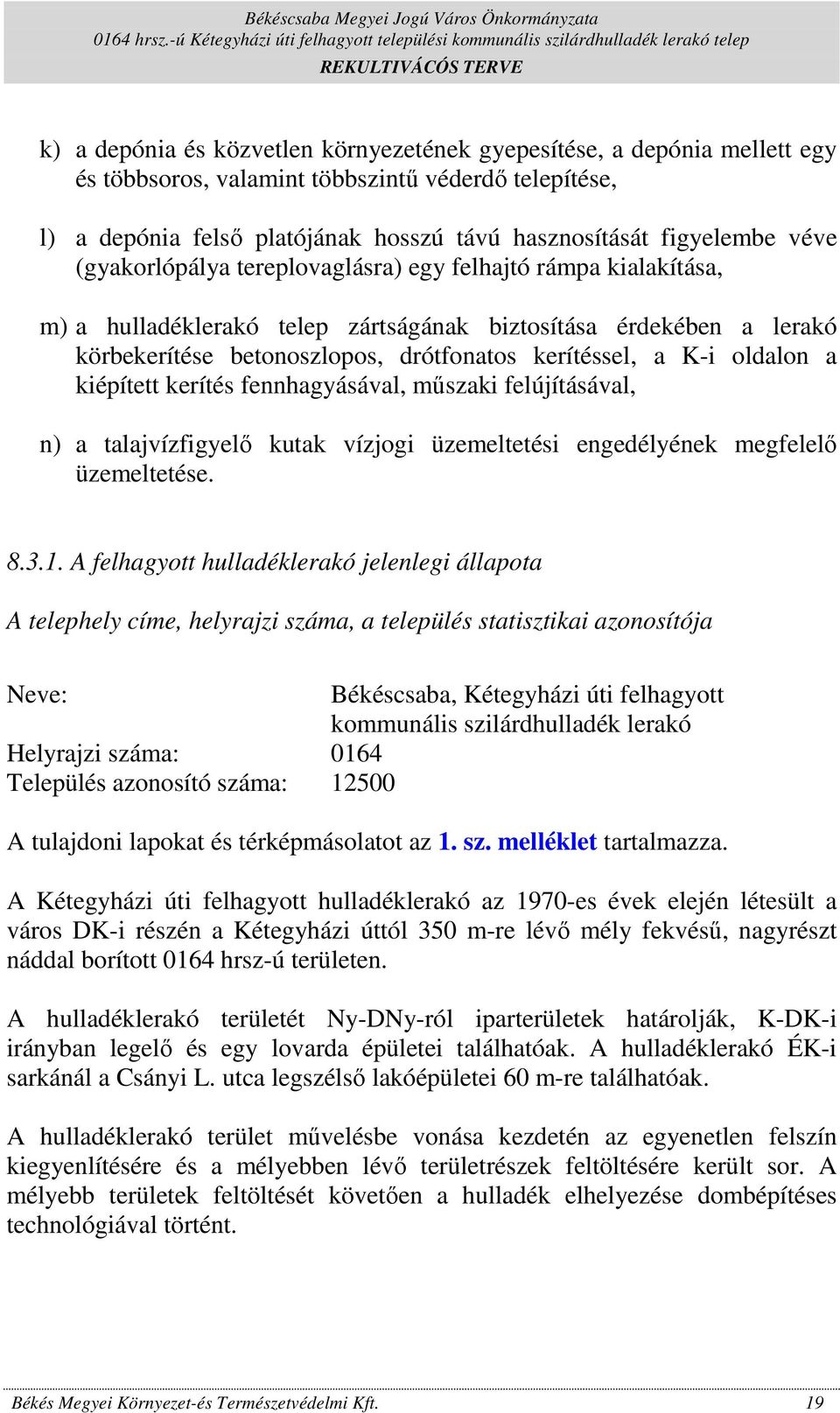

19 k) a depónia és közvetlen környezetének gyepesítése, a depónia mellett egy és többsoros, valamint többszintő véderdı telepítése, l) a depónia felsı platójának hosszú távú hasznosítását figyelembe véve (gyakorlópálya tereplovaglásra) egy felhajtó rámpa kialakítása, m) a hulladéklerakó telep zártságának biztosítása érdekében a lerakó körbekerítése betonoszlopos, drótfonatos kerítéssel, a K-i oldalon a kiépített kerítés fennhagyásával, mőszaki felújításával, n) a talajvízfigyelı kutak vízjogi üzemeltetési engedélyének megfelelı üzemeltetése A felhagyott hulladéklerakó jelenlegi állapota A telephely címe, helyrajzi száma, a település statisztikai azonosítója Neve: Békéscsaba, Kétegyházi úti felhagyott kommunális szilárdhulladék lerakó Helyrajzi száma: 0164 Település azonosító száma: A tulajdoni lapokat és térképmásolatot az 1. sz. melléklet tartalmazza. A Kétegyházi úti felhagyott hulladéklerakó az 1970-es évek elején létesült a város DK-i részén a Kétegyházi úttól 350 m-re lévı mély fekvéső, nagyrészt náddal borított 0164 hrsz-ú területen. A hulladéklerakó területét Ny-DNy-ról iparterületek határolják, K-DK-i irányban legelı és egy lovarda épületei találhatóak. A hulladéklerakó ÉK-i sarkánál a Csányi L. utca legszélsı lakóépületei 60 m-re találhatóak. A hulladéklerakó terület mővelésbe vonása kezdetén az egyenetlen felszín kiegyenlítésére és a mélyebben lévı területrészek feltöltésére került sor. A mélyebb területek feltöltését követıen a hulladék elhelyezése dombépítéses technológiával történt. Békés Megyei Környezet-és Természetvédelmi Kft. 19

20 Jelenleg a hulladéklerakó zártsága biztosított. Az É-i oldalán a Nádas-lecsapoló csatorna, a K-i és D-i oldalán a kiépített kerítés, a Ny-i oldalán a felhagyást követıen kialakított mély övárok, illetve a zárható kapu biztosítja a hulladéklerakó zártáságát. A tevékenység megkezdésének idıpontja: 1970 A telep bezárásának idıpontja: 1996 A lakosságnál, intézményeknél, gazdasági szervezeteknél, vállalkozásoknál a tevékenységük során keletkezı települési szilárd hulladékokat döntıen a szolgáltató szállította ki a lerakóba, de történtek saját jármővel is kiszállítások. A hulladéklerakón folyamatos üzemelt egy SZ-100 lánctalpas traktor, amely elvégezte a hulladékok rendezését és tömörítését. A hulladékok átvételét térmester irányította, a hulladékok mérésére nem volt lehetıség. A lerakott hulladékok földdel való takarása általában megtörtént, a lerakó bezárását követıen a depónia felsı szintje rendezve lett és teljes felületén letakarásra került földdel. A lerakó bezárását követıen az 1996-os évtıl a településen keletkezı szilárd hulladékokat a szolgáltató és a saját beszállítók a Békéscsabai Regionális Hulladékkezelı Mő-ben helyezik el. A hulladéklerakó telep mőszaki kialakítása, jelenlegi állapota: A kijelölt telephelyen a hulladékok elhelyezése a meglévı mély fekvéső területek feltöltésével kezdıdött, majd ezek betöltését követıen a hulladékok elhelyezése a terepszint felett üzemelı depónián történtek dombépítéses módszerrel. A hulladéklerakó nem rendelkezik semmilyen mőszaki védelemmel, és csak részben van körbekerítve, kerítés csak a telep K-i és D-i oldalán található. A telep zártsága biztosított. A telep zárható kapuval ellátott. A depónián elhelyezett hulladék átlagos magassága a terepszint felett kb. 5,50-7,70 m. Az utóbbi években elhelyezett fúrási iszap prizmáknál 7,0-8,5 m. A hulladék depónia földdel takart, a földdel takart depónia, fıleg a rézsőknél és a depónia környezetében erısen felgyomosodott. Békés Megyei Környezet-és Természetvédelmi Kft. 20

21 A telephely átnézeti és részletes helyszínrajzait a 8. sz. melléklet R-1 és az R-2 tervlapjai, a fénykép dokumentációt az 5. sz. melléklet tartalmazza. A rekultivációs terv elkészítésének elsı lépéseként részletes geodéziai felmérést készítettünk. A felmérés során meghatározásra kerültek a hulladéklerakó és környékének magassági pontjai és síkjai (EOMA), melyek alapján került meghatározásra a lerakott hulladék területe (m 2 ), és térfogata (m 3 ). A hulladéklerakó jelenlegi adatai a geodéziai mérések alapján: a) a hulladéklerakó telep területe: m 2 b) a hulladék depónia területe: m 2 c) a lerakott hulladék mennyisége: m 3 d) a lerakott fúrási iszap mennyisége: m 3 Figyelembe véve az elhelyezett hulladék traktorral és tolólappal történı idıszakos elegyengetését és tömörítését, illetve a depónia konszolidációját jelenleg a lerakott hulladék 1:3 tömörítési arányával lehet számolni. Ennek megfelelıen a lerakott hulladék tömege tonna. A lerakott fúrási iszap tömege tonna. A geodéziai mérések jegyzıkönyvét a 6. sz. melléklet tartalmazza A hulladéktest formálása, felszíni rétegeinek tömörítése, a rézsők kialakítása a) A hulladéklerakó rekultivációja elsı lépéseként a depónia környezetében és a depónia felületén található fák, cserjék és a gyomflóra eltávolítását kell elvégezni, elıkészítve a depónia test rendezését és tömörítését. b) A depónia üzemelése során a hulladékok kezdetben a mély fekvéső helyeken kerültek elhelyezésre, majd azok feltöltését követıen a hulladékok a terepszint felett üzemelı depónián kerültek elhelyezésre, a hulladék depónia felsı szintje a terepszint felé emelkedik. Békés Megyei Környezet-és Természetvédelmi Kft. 21

22 A depónia rendezését és tömörítését mégis el kell végezni, mivel a tervezett depónia test kialakítása során a jelenlegi depónia test egyes részei kívül esnek a tervezett depónia kubatúrájának, így ezen hulladékokat ki kell termelni és a tervezett depónia testre kell elhelyezni, illetve a depónia rézsői nem a tervnek megfelelıen lettek kialakítva. Figyelembe véve az Önkormányzat tulajdonában lévı 0164 hrsz.-ú terület méreteit, a tervezett depónia test és az övárok között 3,0 m távolság biztosítását tervezzük, mely terület a mőszaki út funkcióját is ellátja. Az övárok és a kerítés között változó távolság (0,7-2,8 m) került megtervezésre. A rendelkezésre álló terület figyelembe vételével egy és többsoros, valamint többszintő véderdı telepítését tervezzük, mely véderdı ellátja a rekultivált hulladék depónia megfelelı tájba illesztését. - a depónia és az övárok közötti mőszaki út 3,0 m, - az övárok tervezett koronaszintje 3,14-5,14 m, c) A jelenlegi hulladék depónia alakzatát és a rendelkezésre álló terület méreteit figyelembe véve egy sokszög alapterülető depónia test kialakítását tervezzük. A depónia tervezett magassága a tervezett terepszinthez viszonyítva 9,65 m. A tervezett alapterületen kívül elhelyezett hulladékokat ki kell termelni és a tervezett depónia test felületére kell elhelyezni. A tervezett depónia testre elhelyezett hulladékokat el kell egyengetni, és tömöríteni kell. A hulladékok kitermelését önjáró, megfelelı kanállal ellátott munkagéppel kell elvégezni. Mivel a kitermelési és elhelyezési távolság meghaladja a 100 m-t, szükséges szállítójármő beállítása is. A kitermelt hulladékot lánctalpas, tolólappal ellátott erıgéppel és/vagy kompaktorral kell a depónia felületén elegyengetni és tömöríteni. Nagyon fontos, hogy a tervezett depónia test úgy kerül elhelyezésre, hogy annak területén kívül még a terepszint alatt lévı hulladékok sem kerülhetnek, így a tervezett felsı-záró rétegrendszeren kívül még a terepszint alatt sem lehet hulladék, ami biztosítja a hulladékok teljes mértékő lokalizálását a külsı környezettıl. Békés Megyei Környezet-és Természetvédelmi Kft. 22

23 d) A depónia felsı részének és rézsőinek kialakítása során alapvetı szempont, hogy a depóniára esı csapadék egy része beszivárogjon a vegetációs rétegbe, biztosítva a telepített gyepfelület vízutánpótlását, a másik része - különösen egy intenzív, nagycsapadék esetében - megfelelı gyorsasággal levezetésre kerüljön a depóniáról a depóniát övezı övárokba, ahol elpárolog és elszivárog. A depónia felsı szintjét négyirányú, 3 %-os lejtéssel, a rézsőket 1:1,5 lejtéssel tervezzük meg. Figyelembe véve a depónia tervezett magasságát, a rézsőt teraszos megoldással alakítjuk ki, megakadályozva ez által a felületrıl lefolyó csapadék eróziós kártételét. A terasz tervezett szélessége 3,0 m. e) A depónia DK-i sarkát elektromos légvezeték keresztezi ezért a depónia rendezésénél és a felsı záró rétegrend kivitelezését végzı munkagépek üzemelése során fokozott figyelmet kell fordítani arra, hogy az ide vonatkozó munkavédelmi elıírások betartásra kerüljenek. A tervezés során az érintett légvezeték üzemeltetıjével közmőegyeztetést folytattunk le. A DÉMÁSZ-Parner Kft. közmőnyilatkozatát 11. sz. melléklet tartalmazza A felsı lezárás mőszaki megvalósítása A hulladéklerakó rekultivációját a 20/2006. (IV. 5.) KvVM rendelet 4. sz. melléklete pontja szerint végleges felsı záró-réteg rendszer kialakításával, 1 ütemben kell elvégezni a 2.1. pontban leírtak szerint, a pontban meghatározott eltérési lehetıségekkel. A hulladéklerakó tervezett geometriai alakzatának felsı síkja a terepszint fölé emelkedik 9,65 m-rel, így a depónián oldalirányú rézsőfelületek kialakítását is tervezzük. A hulladéklerakó oldalirányú záró-réteg rendszere megegyezik a felsı záró-réteg rendszerrel. Békés Megyei Környezet-és Természetvédelmi Kft. 23

24 A végleges felsı záró-réteg rendszer tervezett felépítése: Vegetációs réteg 0,30 m humuszréteg (szennyvíziszap felhasználásával) 0,30 m altalaj Geotextília 250 g/m 2 Szivárgó-és szőrıréteg, 0,25 m osztályozott kavics (d 16/32) Szigetelı réteg: 2 0,25 cm tömörített, természetes agyagásvány, k 5x10-9 m/s Kiegyenlítı réteg,: 0,30 m nem kötött, jó gázvezetı képességő talaj (fúrási iszap felhasználásával) Tömörített kommunális hulladék Kiegyenlítı réteg: Funkciója: Anyaga: Vastagsága: Elhelyezése: A depónia geometriai alakzatának kialakítását követıen az elegyengetett és tömörített hulladék felületén lévı esetleges egyenetlenségek kiegyenlítése, alkalmassá tétele a következı rétegek elhelyezésére. nem kötött, jó gázvezetı képességő talaj (a depónia felületére elhelyezett fúrási iszap felhasználásával). 0,30 m a depóniára szállított talaj elegyengetése és megfelelı tömörítése (Trγ 85 %). Békés Megyei Környezet-és Természetvédelmi Kft. 24

25 Szigetelı réteg: Funkciója: a csapadékvíz hulladéktestbe való bejutásának a megakadályozása. Anyaga: Vastagsága: Elhelyezése: k m/s szivárgási tényezıjő természetes agyagásvány. 2 0,25 m az elegyengetett és tömörített kiegyenlítı rétegre való elhelyezése két rétegben a megfelelı tömörítési arányok (Trγ 85 %) elérése érdekében. Szivárgó- és szőrı réteg: Funkciója: Anyaga: Vastagsága: a fedırétegen esetlegesen átszivárgó csapadékvíz szigetelı réteg fölötti tartózkodási idejének csökkentése, illetve a zárórétegbıl való mielıbbi kivezetése. felsı réteg osztályozott kavics d 16/32, rézsőn homokos kavics d max ,25 m Elhelyezése: az elegyengetett és tömörített kiegyenlítı és szigetelı rétegre való egyenletes elhelyezése. Geotextília: Funkciója: a fedırétegen esetlegesen átszivárgó csapadékvíz megszőrése, a szivárgó réteg eltömıdésének megakadályozása. Anyaga: Elhelyezése: 250 g/m 2 geotextília. az elegyengetett szivárgó rétegre való elhelyezése. Békés Megyei Környezet-és Természetvédelmi Kft. 25

26 Fedıréteg: Funkciója: Anyaga: a depóniára hulló csapadékvíz minél nagyobb mértékő visszatartásával és hasznosításával a szivárgó rétegbe kerülı csapadékvíz minimalizálása. - altalaj, kis humusztartalmú talaj, - a fedıréteg legfelsı humuszos része, jó minıségő, humuszban gazdag termıtalaj (a depónia mellett jelenleg tárolt termıtalaj, illetve a békéscsabai szennyvíztisztító telep földmedrő tároló medencéiben hosszú ideje tárolt, mineralizálódott, nagy szárazanyag tartalmú szennyvíziszap felhasználásával). Vastagsága: - altalaj 0,30 m, - humuszos felsı réteg 0,30 m. Elhelyezése: a szigetelı és szőrıréteg felett rétegesen elhelyezve és elegyengetve, a megfelelı tömörség biztosításával. Vegetációs réteg: Funkciója: a depóniára hulló csapadékvíz minél nagyobb mértékő hasznosítása az evapotranszspiráció útján, ezáltal a szivárgó és szőrırétegbe lekerülı csapadékvíz minimalizálása, erózió elleni védelem, megfelelı tájba illesztés. Telepített növények: - a depónián, illetve a telep egyéb területein füvesítés, javasolt főmagkeverék: - réti csenkesz (Fescuta pratensis) - nádképő csenkesz (Fescuta arundinacea) - vörös csenkesz (Fescuta rubra) - csomós ebír (Dactylus glomerata) - magyar rozsnok (Bromus pannonicus) Békés Megyei Környezet-és Természetvédelmi Kft. 26

27 - a depóniát övezıen figyelembe véve a rendelkezésre álló területet, a D-i oldalon egysoros, többszintő, a K-i oldalon többsoros, többszintő (a területen áthúzódó villanyvezetéket figyelembe véve egy sor fatelepítés és 2 sor cserjetelepítéssel), a Ny-i oldalon többsoros, többszintő véderdı telepítését tervezzük (fa és cserjetelepítéssel). A depónia É-i oldalánál a rekultiváció során a rendelkezésre álló szők terület miatt nem tervezünk véderdı telepítését, a véderdı a Nádas-lecsapoló csatorna komplex rehabilitációja és nyomvonalának tervezett áthelyezését követıen kerül kialakításra, - A depónia DK-i sarkát elektromos légvezeték keresztezi, ezért az érintett területen a véderdınél csak cserje telepítését tervezzük. telepítésre javasolt fa és cserjefajok: - magyar kıris (Fraxinus pannonica, - szürkenyár (Populus canescens), - fehérnyár (Populus alba), - vadkörte (Pyrus pyraster), - vadalma (Malus sp.), - mezei szil (Ulmus minor), - tatárjuhar (Acer tataricum), - egybibés galagonya (Crataegus monogyna), - fagyal (Ligustrum vulgare), - vadrózsa (Rosa canina), - kökény (Prunus spinosa). Tervezett telepítési távolság: a fatelepítésnél 5,0 m-es tıtávolság, 7,0 m-es sortávolság, cserjetelepítés faközönként 1 db. A tervezett felsı záró-réteg rendszer eltérésének indokolása a rendeletben meghatározottaktól: A hulladéklerakó teljes körő környezetvédelmi felülvizsgálata során megállapításra került, hogy az üzemelés idıszakában a lerakott hulladék szennyezı hatása a talajvízben (Cl, NH 4, KOI p, NO 3, SO 4, Zn, Cd, Pb, Ni, TPH) kimutathatóak voltak, melyek a hulladéklerakó közvetlen környezetében, a talajvízáramlás irányában voltak jellemzıek. A vízföldtani adottságokból adódóan a rétegvíz tartók a felszíni szennyezıdésekre nem érzékenyek. Békés Megyei Környezet-és Természetvédelmi Kft. 27

28 Figyelembe véve az eddig mért környezeti terhelések várható csökkenését, illetve azt, hogy a rekultivált depónia felületén csak gyeptelepítést tervezünk, a rekultiváció végleges felsı záró-réteg rendszernél a rendeletben meghatározottaktól eltérı mérsékeltebb mőszaki kialakítású záró-réteg rendszer kerül megtervezésre. A tervezett záró-réteg rendszer maximálisan biztosítja a környezeti terhelések kizárását a rekultivációt követıen. A tervezett eltérések: a) kiegyenlítı rétegnél 0,30 m vastagságú jó gázvezetı képességő, nem kötött talaj kerül felhasználásra, b) a fedıréteg az elıírt 1,25 m helyett 0,60 m. A tervezett eltérések indokolása: a) A kiegyenlítı rétegnél elegendınek tartjuk a 0,30 m-es réteg elhelyezését, mivel a depónia döntı részén a konszolidáció elırehaladott állapodban van, illetve a jelenlegi depóni felsı szintje tereprendezett és földdel takart. Összességében a 0,30 m kiegyenlítı réteg elhelyezése megfelelı alapot biztosít a további rétegrendek elhelyezésére. b) A tervezett depónia méreteit, illetve a tájba illesztést is figyelembe véve (ne emelkedjen ki túlságosan az alföldi sík tájból) elegendınek tartjuk a fedırétegnél a 0,30 m altalaj és a 0,30 m humuszréteg elhelyezését, ami elegendı termıréteget biztosít a depónia felületén tervezett gyeptelepítésnek A hulladéklerakó-gáz kezelése A hulladéktestben a biogáz képzıdési folyamatok már döntıen lezajlottak, a képzıdött biogáz a depóniából kidiffundált. A rekultivációt követıen a biogáz képzıdés mennyisége nagyon kis mértékő lesz. A kármentesítési monitoring jelentést megelızıen biogáz méréseket végeztünk a depónián. A mintavétel ideje: április 25. Békés Megyei Környezet-és Természetvédelmi Kft. 28

29 A mintavételt végzı szervezet: PAMET Mérnökiroda Kft Pécs, Péchy Blanka tér 3. sz. A NAT által NAT /2006. számon akkreditált laboratórium. A mintavételi kutak jele: GK-2, GK-3, GK-4 A vizsgálandó komponensek: O 2, CO 2, H 2 S, CH 4 A vizsgálati jegyzıkönyvek rendelkezésre állása: május 25. A vizsgálati eredmények kiértékelése: A vizsgálandó komponens Mintavételi helyek GK-2 GK-3 GK-4 O 2 v/v % 17,49 7,26 7,32 CO 2 v/v % 4,44 23,18 20,10 CH 4 v/v % 4,36 38,00 6,55 H 2 S mg/m 3 < 0,1 < 0,1 < 0,1 A biogáz képzıdés stádiuma Ötödik stádium vége Ötödik stádium közepe Ötödik stádium vége A gázösszetétel változása a biogáz képzıdés egyes fázisaiban: Az elsı fázisban a nitrogén és oxigén tartalom csökken a szén-dioxid tartalon nı, metán képzıdés nincs. A második fázisban a nitrogén tartalom tovább csökken, az oxigén gyakorlatilag nullára csökkent, a szén-dioxid és a hidrogén részaránya nı, metán képzıdés nincs. A harmadik fázisban a szén-monoxid csökken, majd állandósul, a hidrogén aránya nullára csökken, a metán képzıdés megkezdıdik, illetve állandósul. A negyedik fázisban a szén-dioxid és a metán képzıdés állandósul, a metán részaránya eléri a %-ot., a szén-dioxidé pedig a %-ot. Az ötödik fázisban a metán és a szén-monoxid képzıdése nullára csökken és a nitrogén és oxigén részarány emelkedik. Békés Megyei Környezet-és Természetvédelmi Kft. 29

30 A kommunális hulladék depóniák biogáz összetételének idıbeli változását az 1. sz. ábra mutatja be. 1. sz. ábra. A biogáz összetételének változása* gázösszetétel (v/v %) idıszak O2 N2 CO2 H2 CH4 A hulladék elhelyezés kezdete az 1970-es évek eleje, az üzemelés utolsó éve A depónián elhelyezett hulladékok döntı részénél a depónia gáz képzıdési folyamatok lezajlottak, a biogáz képzıdés az ötödik stádium végén jár. Ezt bizonyítja a GK-2 és a GK-4 mintavételi helyen mért CH 4, O 2 és CO 2 v/v % koncentrációk is. A GK-3-as mintavételi ponton a CH 4 mért v/v %-a 38,00, ami azt mutatja, hogy itt a hulladék elhelyezést a késıbbi idıszakban fejezték be, így a biogáz képzıdés az ötödik stádium közepénél tart. A fentiek alapján még 1-4 évig lehet számolni depóniagáz képzıdéssel a hulladéklerakón. A hulladéklerakó bezárását követıen négy alkalommal került sor biogáz mintavételre és mérésre: a) A teljes körő környezetvédelmi felülvizsgálat során ben. b) A 2004-es évben. c) A hulladéklerakó tényfeltárási dokumentációjának készítése során a os évben. d) A kármentesítési monitoring jelentés elıkészítése során a 2007-es évben. Békés Megyei Környezet-és Természetvédelmi Kft. 30

31 A vizsgálati eredmények tendenciaszerő értékelés: 1. sz. mintavételi hely A vizsgált A vizsgálatok idıpontja komponensek O 2 v/v % 0,35 14,0 1,3 - CO 2 v/v % 44,6-1,8 - CO mg/m 3 74, CH 4 v/v % 53, * 58,5 - H 2 S mg/m 3 6,4 0,002 < 0,004 - A * jelölt érték v/v ppm-ben megadva 2. sz. mintavételi hely A vizsgált A vizsgálatok idıpontja komponensek O 2 v/v % 0,42 14,0 12,7 17,49 CO 2 v/v % 41,5-22,7 4,44 CO mg/m 3 86, CH 4 v/v % 57, * 0,810 4,36 H 2 S mg/m 3 6,8 0,003 < 0,004 < 0,1 A * jelölt érték v/v ppm-ben megadva 3. sz. mintavételi hely A vizsgált A vizsgálatok idıpontja komponensek O 2 v/v % 0,48 0,7 1,0 7,26 CO 2 v/v % 27,8-0,9 23,18 CO mg/m 3 22, CH 4 v/v % 70, * 52,4 38,0 H 2 S mg/m 3 5,7 1,39 < 0,004 < 0,1 A * jelölt érték v/v ppm-ben megadva Békés Megyei Környezet-és Természetvédelmi Kft. 31

32 4. sz. mintavételi hely A vizsgált A vizsgálatok idıpontja komponensek O 2 v/v % - 0,8 0,7 7,32 CO 2 v/v % - - 0,7 20,10 CO mg/m CH 4 v/v % ,0 6,55 H 2 S mg/m 3-0,01 0,141 < 0,1 A * jelölt érték v/v ppm-ben megadva A vizsgálatok idısoros kiértékelése: Az O 2 v/v % növekvı tendenciát mutat, a 2007-es évben a 7,26-23,18 értékek között, ami mutatja, hogy a depónia gáz képzıdés folyamata az utolsó fázis vége felé tart. A CO 2 v/v % csökkenı tendenciát mutat, a 2007-es évben a 4,44-17,49 értékek között, ami mutatja, hogy a depónia gáz képzıdés folyamata az utolsó fázisban van. A CH 4 v/v % csökkenı tendenciát mutat, az évi méréseknél még a CH 4 képzıdés jelentıs mértékő volt, ami a depóniagáz képzıdése során a maximum értékeket jelentette (57,3-70,0 között), majd ezt követıen csökkenı tendenciájú a metánképzıdés. A 2007-es évben a CH 4 v/v % a 4,36-38,0 értékek között ingadozott, ami mutatja, hogy a depónia gáz képzıdés folyamata az utolsó fázisban van. Megerısíti ezt az a tény is, hogy 38,0 v/v % értéket csak egy mintavételi ponton mértünk, a másik két mintavételi ponton a v/v % értékek 4,36 és 6,55 értékeket mutattak. A depóniagáz vizsgálatok jegyzıkönyveit a 7. sz. melléklet tartalmazza. Annak ellenére, hogy a 20/2006. (IV. 5.) KvVM rendelet 4. sz. melléklete pontja szerint elmarad a pontok szerinti feladatok végzése, többek között a hulladékrerakó-gáz győjtési és kezelési rendszerének kialakítása, javasoljuk, hogy a depónia területén 37 db gázszivárgó kırakat épüljön, melynek eredményeként a még esetlegesen képzıdı biogáz ezen keresztül a légtérbe diffundálhat. Békés Megyei Környezet-és Természetvédelmi Kft. 32

33 A biogáz mérésekre alapozottan a gázszivárgó kırakatok telepítésénél a még nagyobb koncentrációjú CH 4 képzıdéső területeken sőrőbben, a kis koncentrációjú CH 4 képzıdéső területeken ritkább gazszivárgó kırakatok telepítését tervezzük. A képzıdı nagyon kis mennyiségő biogáz légtérbe kerülése nem okoz levegıterhelési problémát. A gázszivárgó kırakat mőszaki kialakítása: A hulladék depónia geometriai alakzatának kialakítása során a depónia felületén a tervezett 37 ponton a hulladék kitermelése a depónia test aljáig. Az így kialakított munkagödörben egy 0,80 m átmérıjő és 1,50 m magas acélpalást elhelyezése. Az acélpalást középvonalán egy perforált mőanyag csı beállítása és köré osztályozott kavics elhelyezése. Az 1,50 m magasság betöltését követıen az acélpalást felhúzása és a perforált csı elhelyezése és összeillesztése, a kavicsréteg elhelyezése. A folyamat addig ismételendı, amíg a depónia felsı síkját el nem értük. Az acélpalást külsı részén a hulladéktestet folyamatosan tömöríteni kell. Ezt követıen a felsı síkon egy beton gallér építése, 1,0 1,0 m-es alapterülető és 0,15 m vastagságú. A betongallér középsı részén kerül kivezetésre a perforált mőanyag csı a terepszint felett 0,30 m magasságig. A perforált mőanyag csı végét le kell zárni mőanyag sapkával. Annak érdekében, hogy csapadékvíz a gázszivárgó kırakaton keresztül ne kerüljön a depónia testbe, a gázszivárgó kırakatot egy felsı lezáró tetıvel kell ellátni (1,0 1,0 m-es alapterülető, 0,50 m magasságú). A terep fölé emelkedı, tetıvel ellátott védelmi építmény oldalfelületei drótfonatú kerítéssel kerülnek körbezárásra, annak érdekében, hogy az esetlegesen illegálisan bejutó személyek ne tudjanak érintkezni a gázkivezetı csıvel (robbanás és tőzvédelmi szempont!). Békés Megyei Környezet-és Természetvédelmi Kft. 33

34 A gázszivárgó kırakat kialakításának elvi vázlata: Tetıszerkezet Mőanyag záró sapka Drótfonat Beton gallér 1*1 m DN 160 perforált mőanyag csı Kavicsolás, osztályozott kavics d 16/32 A tömörített hulladék Beton talpazat 1,0 1,0 m A depónia alatti talaj A csurgalékvíz kezelése A 20/2006. (IV. 5.) KvVM rendelet 4. sz. melléklete pontja szerint elmarad a pontok szerinti feladatok végzése, többek között a csurgalékvíz kezelési rendszerének kialakításával és kezelésével kapcsolatos feladatok. Mivel a depónia felsı záró-réteg rendszere úgy kerül kialakításra, hogy a depóniára esı csapadékvíz depónia testbe kerülése kizárt, így csurgalékvíz képzıdéssel sem kell számolni. Ennek megfelelıen a csurgalékvíz kezelési rendszer kialakításától és üzemeltetésétıl való eltekintés szakmailag megalapozott. Békés Megyei Környezet-és Természetvédelmi Kft. 34
