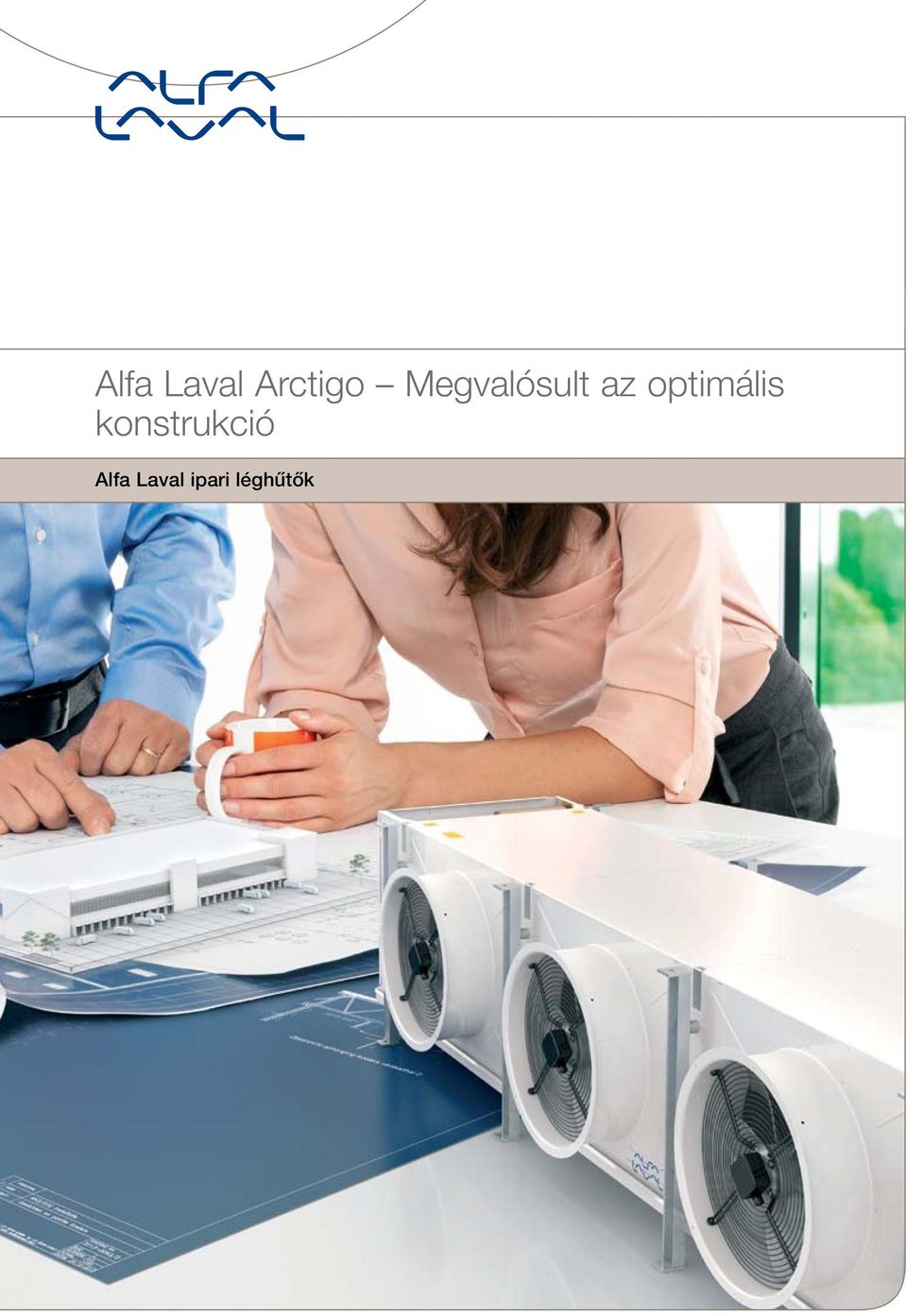

1 Alfa Laval Arctigo Megvalósult az optimális konstrukció Alfa Laval ipari léghűtők

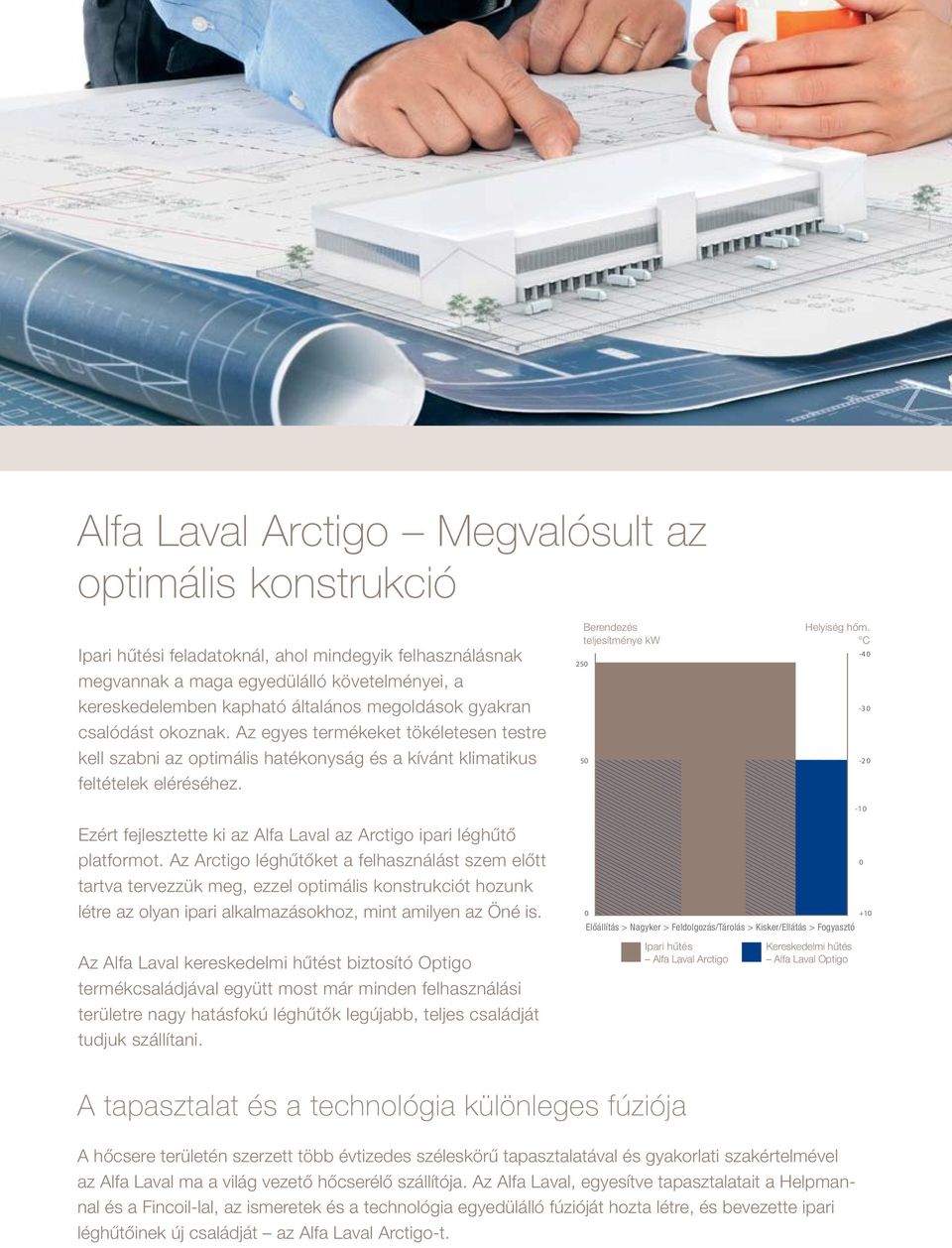

2 Alfa Laval Arctigo Megvalósult az optimális konstrukció Ipari hűtési feladatoknál, ahol mindegyik felhasználásnak megvannak a maga egyedülálló követelményei, a kereskedelemben kapható általános megoldások gyakran csalódást okoznak. Az egyes termékeket tökéletesen testre kell szabni az optimális hatékonyság és a kívánt klimatikus feltételek eléréséhez. Berendezés teljesítménye kw Helyiség hőm. C Ezért fejlesztette ki az Alfa Laval az Arctigo ipari léghűtő platformot. Az Arctigo léghűtőket a felhasználást szem előtt tartva tervezzük meg, ezzel optimális konstrukciót hozunk létre az olyan ipari alkalmazásokhoz, mint amilyen az Öné is Előállítás > Nagyker > Feldolgozás/Tárolás > Kisker/Ellátás > Fogyasztó Az Alfa Laval kereskedelmi hűtést biztosító Optigo termékcsaládjával együtt most már minden felhasználási területre nagy hatásfokú léghűtők legújabb, teljes családját tudjuk szállítani. Ipari hűtés Alfa Laval Arctigo Kereskedelmi hűtés Alfa Laval Optigo A tapasztalat és a technológia különleges fúziója A hőcsere területén szerzett több évtizedes széleskörű tapasztalatával és gyakorlati szakértelmével az Alfa Laval ma a világ vezető hőcserélő szállítója. Az Alfa Laval, egyesítve tapasztalatait a Helpmannal és a Fincoil-lal, az ismeretek és a technológia egyedülálló fúzióját hozta létre, és bevezette ipari léghűtőinek új családját az Alfa Laval Arctigo-t.

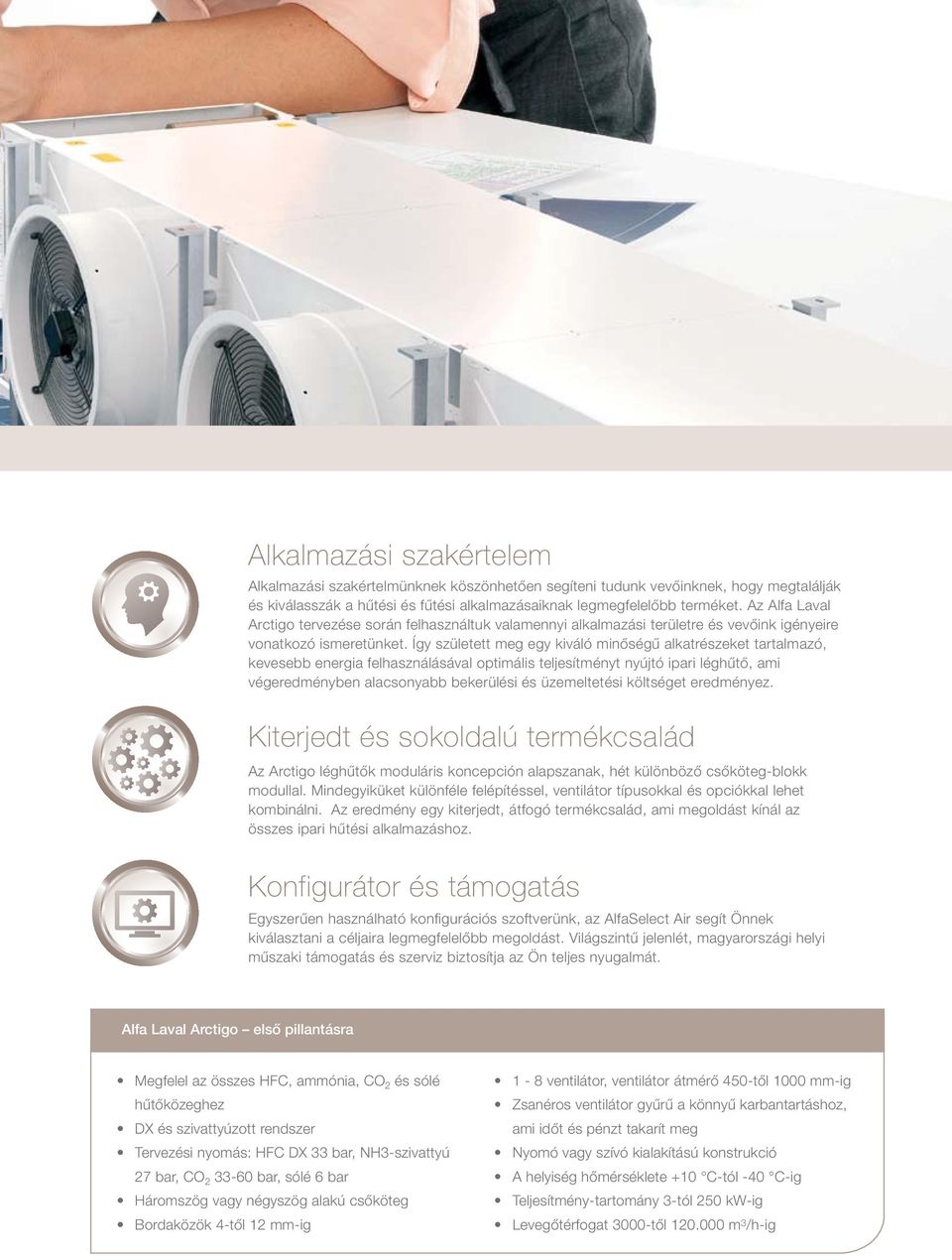

3 Alkalmazási szakértelem Alkalmazási szakértelmünknek köszönhetően segíteni tudunk vevőinknek, hogy megtalálják és kiválasszák a hűtési és fűtési alkalmazásaiknak legmegfelelőbb terméket. Az Alfa Laval Arctigo tervezése során felhasználtuk valamennyi alkalmazási területre és vevőink igényeire vonatkozó ismeretünket. Így született meg egy kiváló minőségű alkatrészeket tartalmazó, kevesebb energia felhasználásával optimális teljesítményt nyújtó ipari léghűtő, ami végeredményben alacsonyabb bekerülési és üzemeltetési költséget eredményez. Kiterjedt és sokoldalú termékcsalád Az Arctigo léghűtők moduláris koncepción alapszanak, hét különböző csőköteg-blokk modullal. Mindegyiküket különféle felépítéssel, ventilátor típusokkal és opciókkal lehet kombinálni. Az eredmény egy kiterjedt, átfogó termékcsalád, ami megoldást kínál az összes ipari hűtési alkalmazáshoz. Konfigurátor és támogatás Egyszerűen használható konfigurációs szoftverünk, az AlfaSelect Air segít Önnek kiválasztani a céljaira legmegfelelőbb megoldást. Világszintű jelenlét, magyarországi helyi műszaki támogatás és szerviz biztosítja az Ön teljes nyugalmát. Alfa Laval Arctigo első pillantásra Megfelel az összes HFC, ammónia, CO 2 és sólé hűtőközeghez DX és szivattyúzott rendszer Tervezési nyomás: HFC DX 33 bar, NH3-szivattyú 27 bar, CO bar, sólé 6 bar Háromszög vagy négyszög alakú csőköteg Bordaközök 4-től 12 mm-ig 1-8 ventilátor, ventilátor átmérő 450-től 1000 mm-ig Zsanéros ventilátor gyűrű a könnyű karbantartáshoz, ami időt és pénzt takarít meg Nyomó vagy szívó kialakítású konstrukció A helyiség hőmérséklete +10 C-tól -40 C-ig Teljesítmény-tartomány 3-tól 250 kw-ig Levegőtérfogat 3000-től m 3 /h-ig

4 Előnyök a megrendelő számára Energetikailag hatékony EC ventilátormotorok kaphatók A primer és szekunder felület között optimális az arány Optimális bordavastagság hullámos bordákkal A belső csövek bordázata növeli a turbulenciát és a primer felületet Kiváló minőség Világszínvonalú választék anyagok és beszállítók terén, üzemi és laboratóriumi teszteken alapuló tervezés A technológia és a világszerte több ezer installáción keresztül szerzett tapasztalat egyesítése Az Alfa Laval jól ismert elkötelezettsége a teljesítmény és kiváló minőség iránt Nagy igénybevételre méretezve Rozsdamentes anyagok Robusztus kialakítás Az anyagvastagság és súly optimális aránya Optimalizálva bármely hűtési alkalmazáshoz Több évtizedes tapasztalat az összes ipari hűtési felhasználásban Méret lehetőségek széles választéka Max. 8 ventilátor, nyomó vagy szívó kialakítású konstrukció Háromszög vagy négyszög alakú csőköteg kiosztás közül lehet választani Alacsony berendezés, hogy optimalizálni lehessen a hűtőkamra térkihasználását Könnyű a telepítés és a karbantartás Szállítás szerelési helyzetben, szállítólábak a raklapon Zsanéros csepptálca, oldalsó borítás és opcionálisan zsanéros ventilátormotorok Széles terek oldalirányban a csővezetékek kényelmes hegesztéséhez, valamint a szelepek és szabályzók beépítéséhez

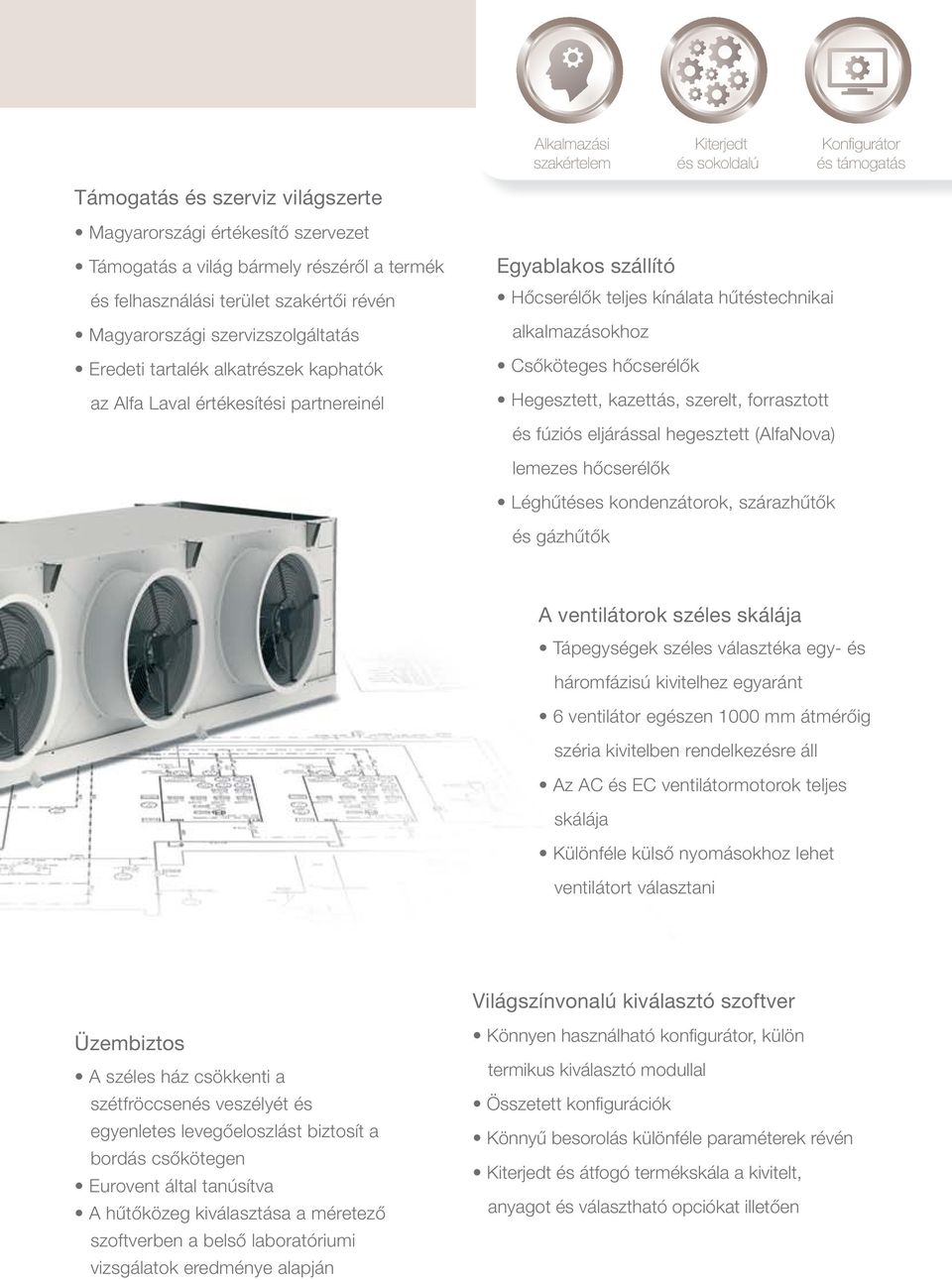

5 Alkalmazási szakértelem Kiterjedt és sokoldalú Konfi gurátor és támogatás Támogatás és szerviz világszerte Magyarországi értékesítő szervezet Támogatás a világ bármely részéről a termék és felhasználási terület szakértői révén Magyarországi szervizszolgáltatás Eredeti tartalék alkatrészek kaphatók az Alfa Laval értékesítési partnereinél Egyablakos szállító Hőcserélők teljes kínálata hűtéstechnikai alkalmazásokhoz Csőköteges hőcserélők Hegesztett, kazettás, szerelt, forrasztott és fúziós eljárással hegesztett (AlfaNova) lemezes hőcserélők Léghűtéses kondenzátorok, szárazhűtők és gázhűtők A ventilátorok széles skálája Tápegységek széles választéka egy- és háromfázisú kivitelhez egyaránt 6 ventilátor egészen 1000 mm átmérőig széria kivitelben rendelkezésre áll Az AC és EC ventilátormotorok teljes skálája Különféle külső nyomásokhoz lehet ventilátort választani Világszínvonalú kiválasztó szoftver Üzembiztos A széles ház csökkenti a szétfröccsenés veszélyét és egyenletes levegőeloszlást biztosít a bordás csőkötegen Eurovent által tanúsítva A hűtőközeg kiválasztása a méretező szoftverben a belső laboratóriumi vizsgálatok eredménye alapján Könnyen használható konfi gurátor, külön termikus kiválasztó modullal Összetett konfi gurációk Könnyű besorolás különféle paraméterek révén Kiterjedt és átfogó termékskála a kivitelt, anyagot és választható opciókat illetően

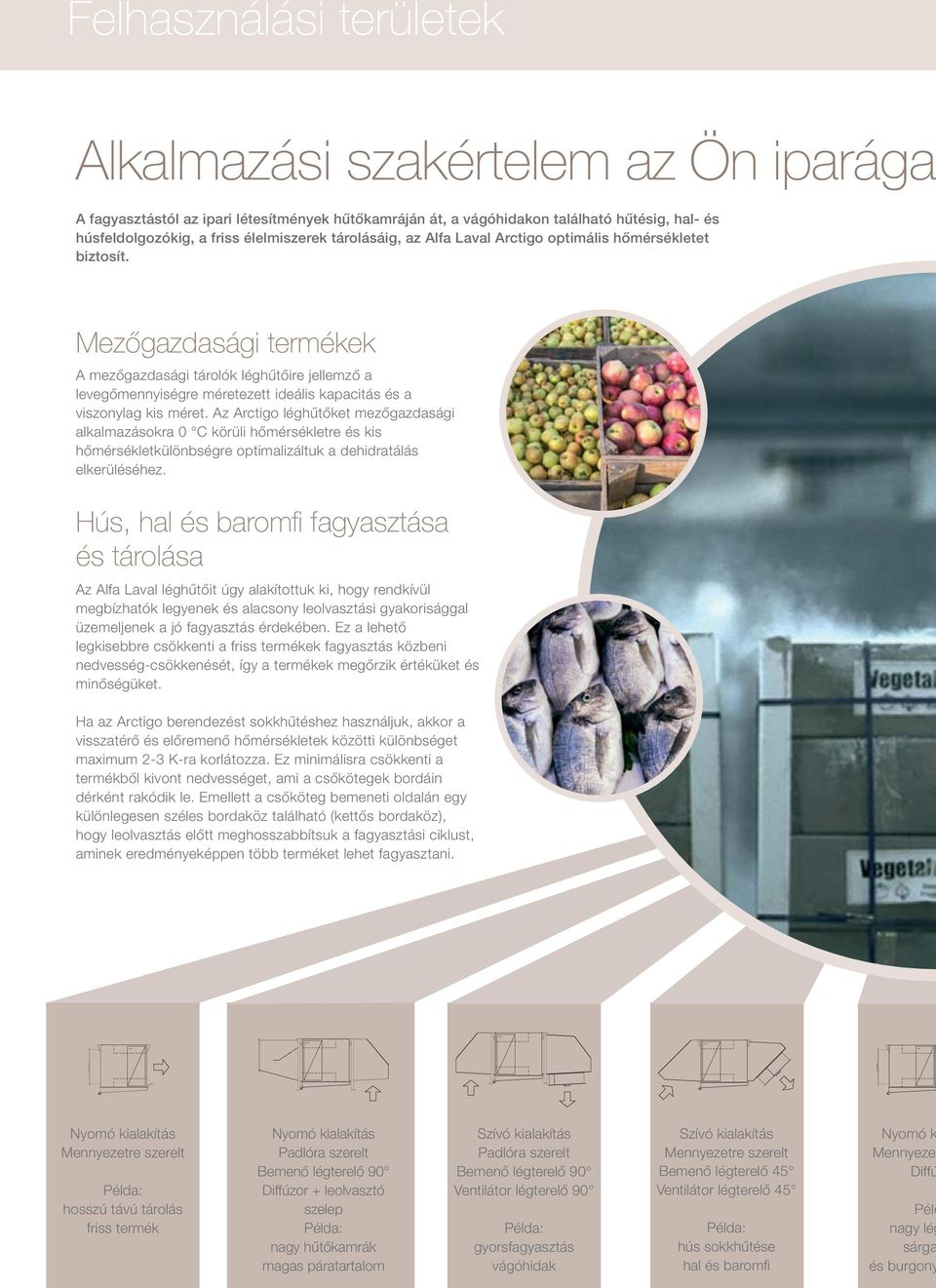

6 Felhasználási területek Alkalmazási szakértelem az Ön iparága A fagyasztástól az ipari létesítmények hűtőkamráján át, a vágóhidakon található hűtésig, hal- és húsfeldolgozókig, a friss élelmiszerek tárolásáig, az Alfa Laval Arctigo optimális hőmérsékletet biztosít. Mezőgazdasági termékek A mezőgazdasági tárolók léghűtőire jellemző a levegőmennyiségre méretezett ideális kapacitás és a viszonylag kis méret. Az Arctigo léghűtőket mezőgazdasági alkalmazásokra 0 C körüli hőmérsékletre és kis hőmérsékletkülönbségre optimalizáltuk a dehidratálás elkerüléséhez. Hús, hal és baromfi fagyasztása és tárolása Az Alfa Laval léghűtőit úgy alakítottuk ki, hogy rendkívül megbízhatók legyenek és alacsony leolvasztási gyakorisággal üzemeljenek a jó fagyasztás érdekében. Ez a lehető legkisebbre csökkenti a friss termékek fagyasztás közbeni nedvesség-csökkenését, így a termékek megőrzik értéküket és minőségüket. Ha az Arctigo berendezést sokkhűtéshez használjuk, akkor a visszatérő és előremenő hőmérsékletek közötti különbséget maximum 2-3 K-ra korlátozza. Ez minimálisra csökkenti a termékből kivont nedvességet, ami a csőkötegek bordáin dérként rakódik le. Emellett a csőköteg bemeneti oldalán egy különlegesen széles bordaköz található (kettős bordaköz), hogy leolvasztás előtt meghosszabbítsuk a fagyasztási ciklust, aminek eredményeképpen több terméket lehet fagyasztani. Nyomó kialakítás Mennyezetre szerelt Példa: hosszú távú tárolás friss termék Nyomó kialakítás Padlóra szerelt Bemenő légterelő 90 Diffúzor + leolvasztó szelep Példa: nagy hűtőkamrák magas páratartalom Szívó kialakítás Padlóra szerelt Bemenő légterelő 90 Ventilátor légterelő 90 Példa: gyorsfagyasztás vágóhidak Szívó kialakítás Mennyezetre szerelt Bemenő légterelő 45 Ventilátor légterelő 45 Példa: hús sokkhűtése hal és baromfi Nyomó k Mennyezet Diffú Péld nagy lég sárga és burgony

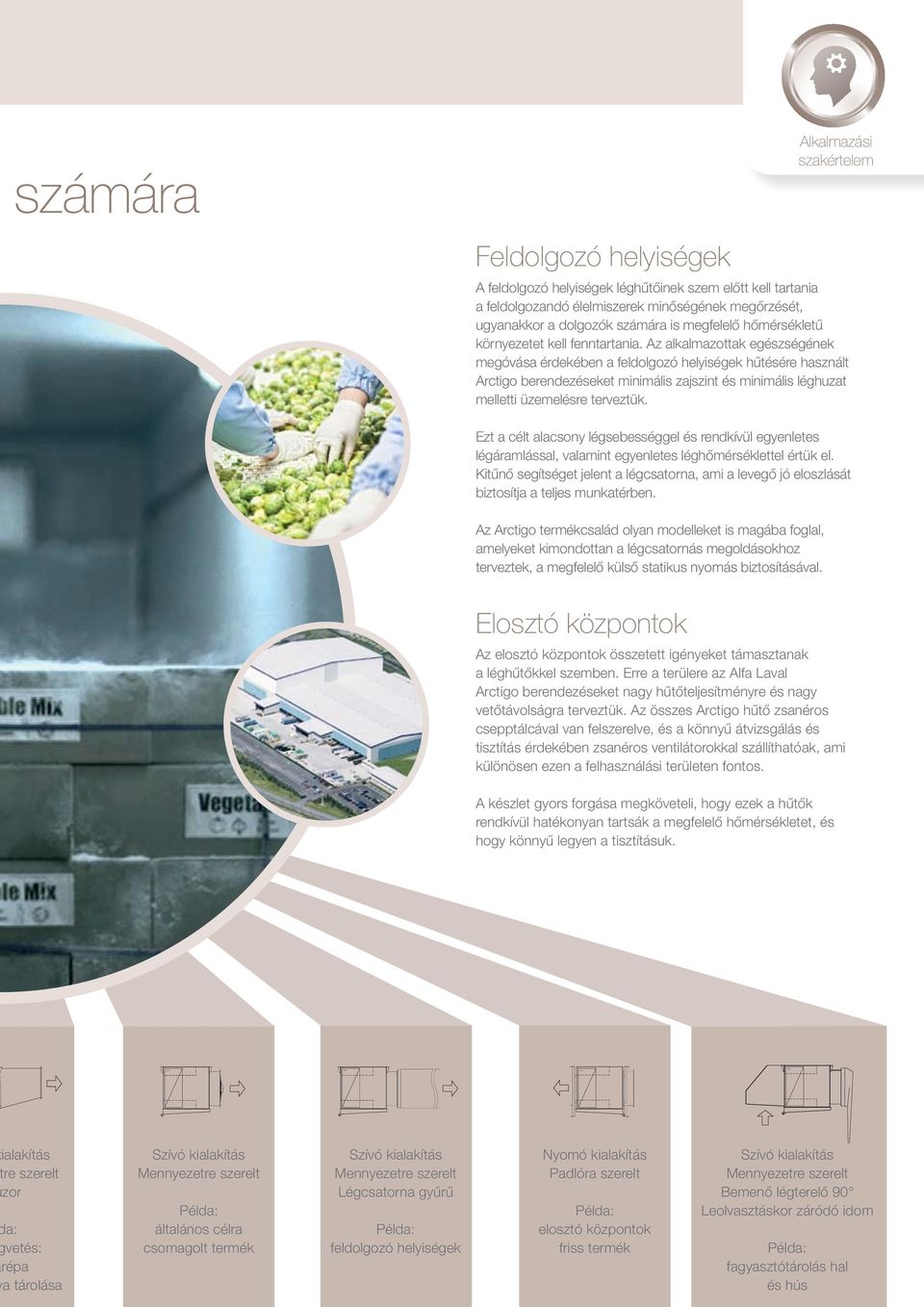

7 számára Alkalmazási szakértelem Feldolgozó helyiségek A feldolgozó helyiségek léghűtőinek szem előtt kell tartania a feldolgozandó élelmiszerek minőségének megőrzését, ugyanakkor a dolgozók számára is megfelelő hőmérsékletű környezetet kell fenntartania. Az alkalmazottak egészségének megóvása érdekében a feldolgozó helyiségek hűtésére használt Arctigo berendezéseket minimális zajszint és minimális léghuzat melletti üzemelésre terveztük. Ezt a célt alacsony légsebességgel és rendkívül egyenletes légáramlással, valamint egyenletes léghőmérséklettel értük el. Kitűnő segítséget jelent a légcsatorna, ami a levegő jó eloszlását biztosítja a teljes munkatérben. Az Arctigo termékcsalád olyan modelleket is magába foglal, amelyeket kimondottan a légcsatornás megoldásokhoz terveztek, a megfelelő külső statikus nyomás biztosításával. Elosztó központok Az elosztó központok összetett igényeket támasztanak a léghűtőkkel szemben. Erre a terülere az Alfa Laval Arctigo berendezéseket nagy hűtőteljesítményre és nagy vetőtávolságra terveztük. Az összes Arctigo hűtő zsanéros csepptálcával van felszerelve, és a könnyű átvizsgálás és tisztítás érdekében zsanéros ventilátorokkal szállíthatóak, ami különösen ezen a felhasználási területen fontos. A készlet gyors forgása megköveteli, hogy ezek a hűtők rendkívül hatékonyan tartsák a megfelelő hőmérsékletet, és hogy könnyű legyen a tisztításuk. ialakítás re szerelt zor a: vetés: répa a tárolása Szívó kialakítás Mennyezetre szerelt Példa: általános célra csomagolt termék Szívó kialakítás Mennyezetre szerelt Légcsatorna gyűrű Példa: feldolgozó helyiségek Nyomó kialakítás Padlóra szerelt Példa: elosztó központok friss termék Szívó kialakítás Mennyezetre szerelt Bemenő légterelő 90 Leolvasztáskor záródó idom Példa: fagyasztótárolás hal és hús

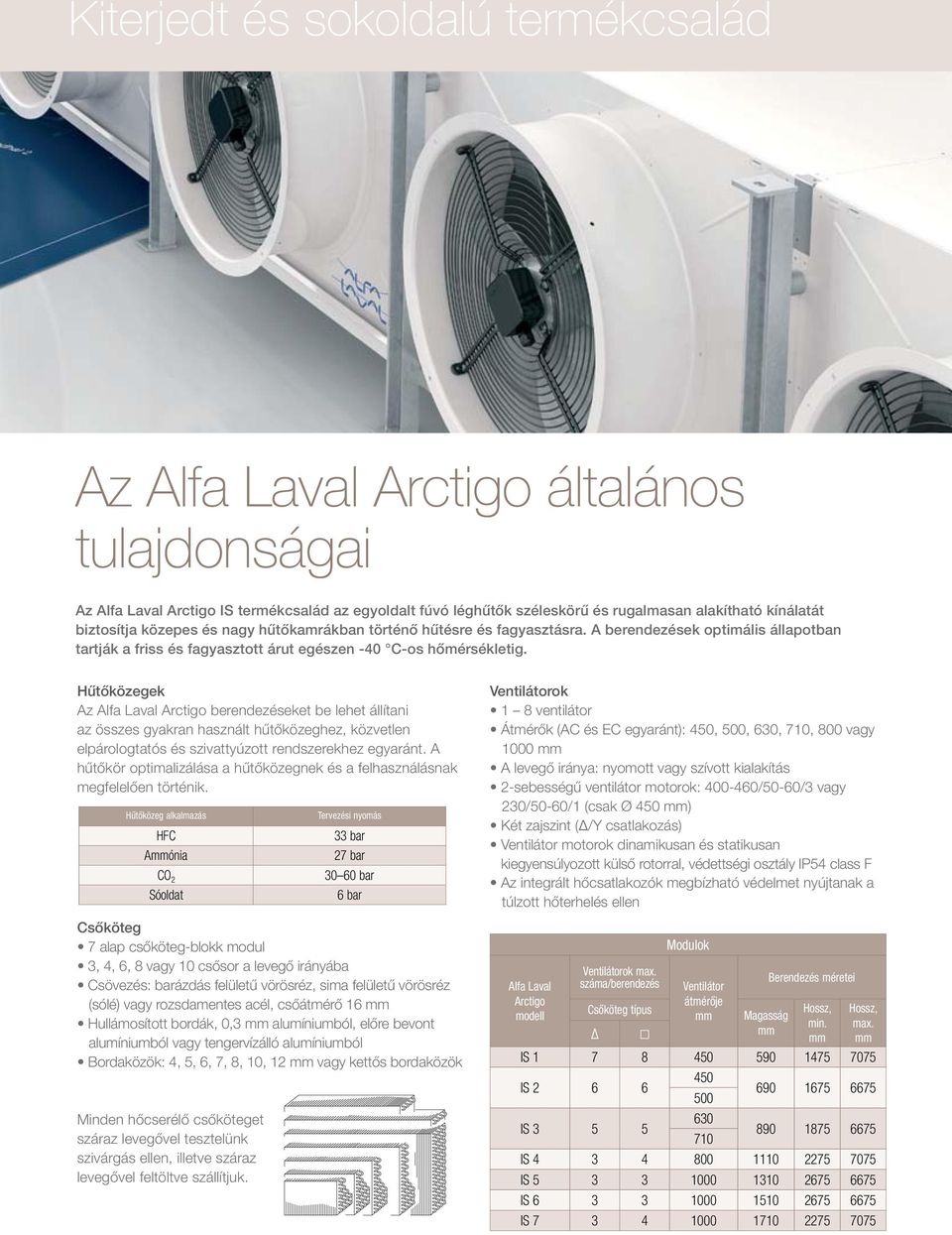

8 Kiterjedt és sokoldalú termékcsalád Az Alfa Laval Arctigo általános tulajdonságai Az Alfa Laval Arctigo IS termékcsalád az egyoldalt fúvó léghűtők széleskörű és rugalmasan alakítható kínálatát biztosítja közepes és nagy hűtőkamrákban történő hűtésre és fagyasztásra. A berendezések optimális állapotban tartják a friss és fagyasztott árut egészen -40 C-os hőmérsékletig. Hűtőközegek Az Alfa Laval Arctigo berendezéseket be lehet állítani az összes gyakran használt hűtőközeghez, közvetlen elpárologtatós és szivattyúzott rendszerekhez egyaránt. A hűtőkör optimalizálása a hűtőközegnek és a felhasználásnak megfelelően történik. Hűtőközeg alkalmazás HFC Ammónia CO 2 Sóoldat Csőköteg 7 alap csőköteg-blokk modul 3, 4, 6, 8 vagy 10 csősor a levegő irányába Csövezés: barázdás felületű vörösréz, sima felületű vörösréz (sólé) vagy rozsdamentes acél, csőátmérő 16 mm Hullámosított bordák, 0,3 mm alumíniumból, előre bevont alumíniumból vagy tengervízálló alumíniumból Bordaközök: 4, 5, 6, 7, 8, 10, 12 mm vagy kettős bordaközök Minden hőcserélő csőköteget száraz levegővel tesztelünk szivárgás ellen, illetve száraz levegővel feltöltve szállítjuk. Tervezési nyomás 33 bar 27 bar bar 6 bar Ventilátorok 1 8 ventilátor Átmérők (AC és EC egyaránt): 450, 500, 630, 710, 800 vagy 1000 mm A levegő iránya: nyomott vagy szívott kialakítás 2-sebességű ventilátor motorok: /50-60/3 vagy 230/50-60/1 (csak Ø 450 mm) Két zajszint (Δ/Y csatlakozás) Ventilátor motorok dinamikusan és statikusan kiegyensúlyozott külső rotorral, védettségi osztály IP54 class F Az integrált hőcsatlakozók megbízható védelmet nyújtanak a túlzott hőterhelés ellen Alfa Laval Arctigo modell Ventilátorok max. száma/berendezés Csőköteg típus Modulok Ventilátor átmérője mm Magasság mm Berendezés méretei Hossz, min. mm Hossz, max. mm Δ IS IS IS IS IS IS IS

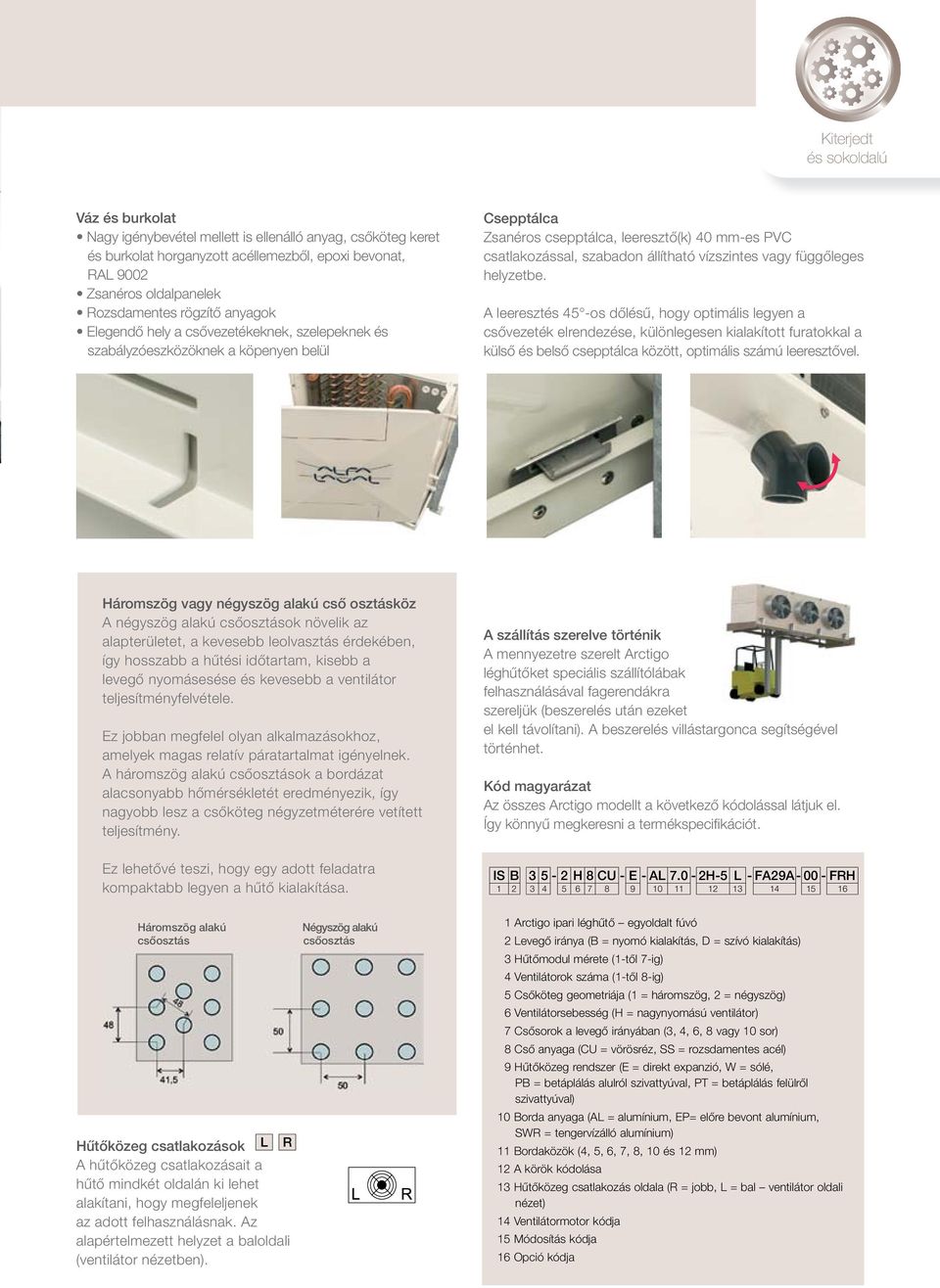

9 Kiterjedt és sokoldalú Váz és burkolat Nagy igénybevétel mellett is ellenálló anyag, csőköteg keret és burkolat horganyzott acéllemezből, epoxi bevonat, RAL 9002 Zsanéros oldalpanelek Rozsdamentes rögzítő anyagok Elegendő hely a csővezetékeknek, szelepeknek és szabályzóeszközöknek a köpenyen belül Csepptálca Zsanéros csepptálca, leeresztő(k) 40 mm-es PVC csatlakozással, szabadon állítható vízszintes vagy függőleges helyzetbe. A leeresztés 45 -os dőlésű, hogy optimális legyen a csővezeték elrendezése, különlegesen kialakított furatokkal a külső és belső csepptálca között, optimális számú leeresztővel. Háromszög vagy négyszög alakú cső osztásköz A négyszög alakú csőosztások növelik az alapterületet, a kevesebb leolvasztás érdekében, így hosszabb a hűtési időtartam, kisebb a levegő nyomásesése és kevesebb a ventilátor teljesítményfelvétele. Ez jobban megfelel olyan alkalmazásokhoz, amelyek magas relatív páratartalmat igényelnek. A háromszög alakú csőosztások a bordázat alacsonyabb hőmérsékletét eredményezik, így nagyobb lesz a csőköteg négyzetméterére vetített teljesítmény. Ez lehetővé teszi, hogy egy adott feladatra kompaktabb legyen a hűtő kialakítása. A szállítás szerelve történik A mennyezetre szerelt Arctigo léghűtőket speciális szállítólábak felhasználásával fagerendákra szereljük (beszerelés után ezeket el kell távolítani). A beszerelés villástargonca segítségével történhet. Kód magyarázat Az összes Arctigo modellt a következő kódolással látjuk el. Így könnyű megkeresni a termékspecifi kációt. IS B H 8 CU - E - AL 7.0-2H-5 L - FA29A FRH Háromszög alakú csőosztás Hűtőközeg csatlakozások L R A hűtőközeg csatlakozásait a hűtő mindkét oldalán ki lehet alakítani, hogy megfeleljenek az adott felhasználásnak. Az alapértelmezett helyzet a baloldali (ventilátor nézetben). Négyszög alakú csőosztás 1 Arctigo ipari léghűtő egyoldalt fúvó 2 Levegő iránya (B = nyomó kialakítás, D = szívó kialakítás) 3 Hűtőmodul mérete (1-től 7-ig) 4 Ventilátorok száma (1-től 8-ig) 5 Csőköteg geometriája (1 = háromszög, 2 = négyszög) 6 Ventilátorsebesség (H = nagynyomású ventilátor) 7 Csősorok a levegő irányában (3, 4, 6, 8 vagy 10 sor) 8 Cső anyaga (CU = vörösréz, SS = rozsdamentes acél) 9 Hűtőközeg rendszer (E = direkt expanzió, W = sólé, PB = betáplálás alulról szivattyúval, PT = betáplálás felülről szivattyúval) 10 Borda anyaga (AL = alumínium, EP= előre bevont alumínium, SWR = tengervízálló alumínium) 11 Bordaközök (4, 5, 6, 7, 8, 10 és 12 mm) 12 A körök kódolása 13 Hűtőközeg csatlakozás oldala (R = jobb, L = bal ventilátor oldali nézet) 14 Ventilátormotor kódja 15 Módosítás kódja 16 Opció kódja

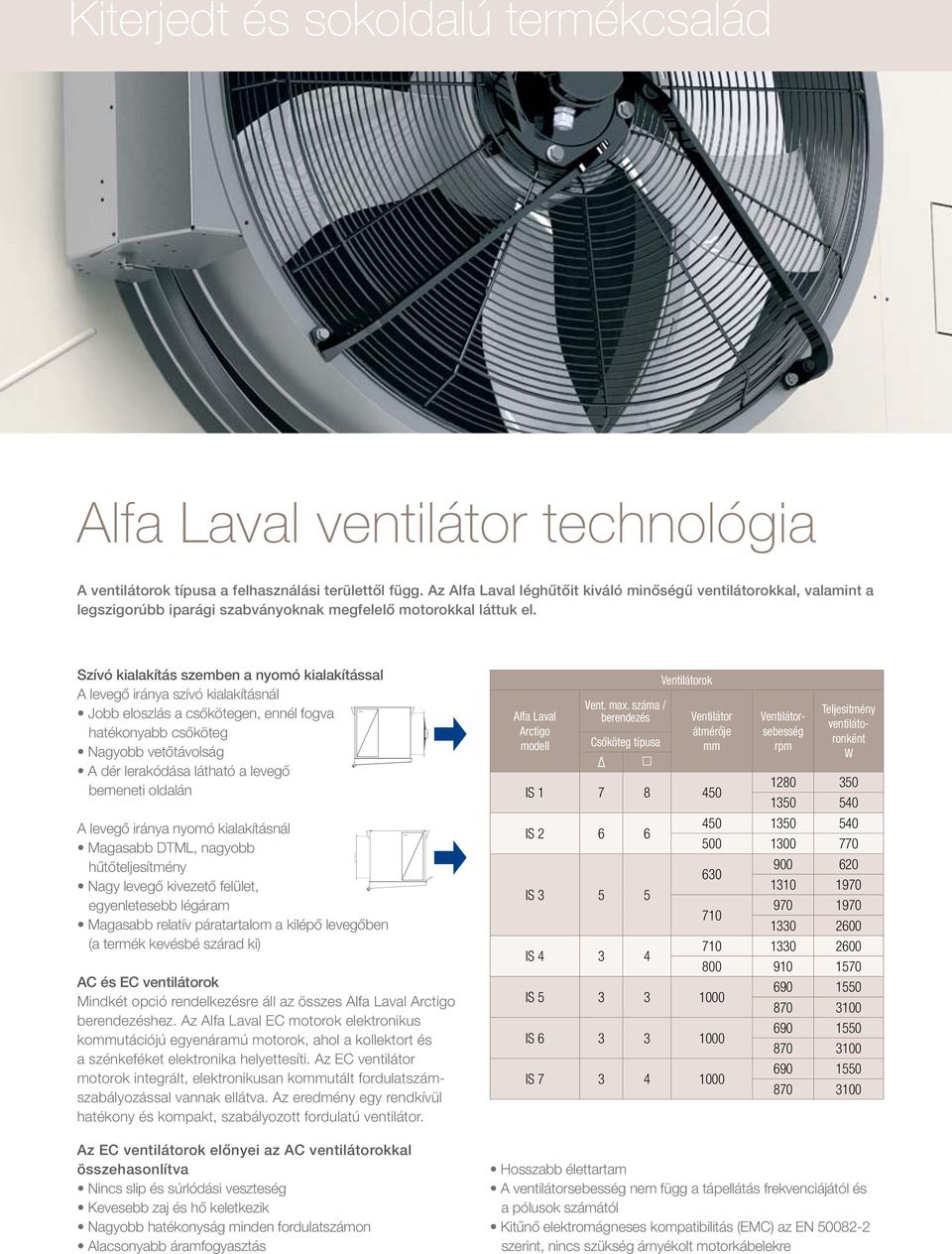

10 Kiterjedt és sokoldalú termékcsalád Alfa Laval ventilátor technológia A ventilátorok típusa a felhasználási területtől függ. Az Alfa Laval léghűtőit kiváló minőségű ventilátorokkal, valamint a legszigorúbb iparági szabványoknak megfelelő motorokkal láttuk el. Szívó kialakítás szemben a nyomó kialakítással A levegő iránya szívó kialakításnál Jobb eloszlás a csőkötegen, ennél fogva hatékonyabb csőköteg Nagyobb vetőtávolság A dér lerakódása látható a levegő bemeneti oldalán A levegő iránya nyomó kialakításnál Magasabb DTML, nagyobb hűtőteljesítmény Nagy levegő kivezető felület, egyenletesebb légáram Magasabb relatív páratartalom a kilépő levegőben (a termék kevésbé szárad ki) AC és EC ventilátorok Mindkét opció rendelkezésre áll az összes Alfa Laval Arctigo berendezéshez. Az Alfa Laval EC motorok elektronikus kommutációjú egyenáramú motorok, ahol a kollektort és a szénkeféket elektronika helyettesíti. Az EC ventilátor motorok integrált, elektronikusan kommutált fordulatszámszabályozással vannak ellátva. Az eredmény egy rendkívül hatékony és kompakt, szabályozott fordulatú ventilátor. Az EC ventilátorok előnyei az AC ventilátorokkal összehasonlítva Nincs slip és súrlódási veszteség Kevesebb zaj és hő keletkezik Nagyobb hatékonyság minden fordulatszámon Alacsonyabb áramfogyasztás Alfa Laval Arctigo modell Vent. max. száma / berendezés Csőköteg típusa Δ Ventilátorok Ventilátor átmérője mm Ventilátorsebesség rpm Teljesítmény ventilátoronként W IS IS IS IS IS IS IS Hosszabb élettartam A ventilátorsebesség nem függ a tápellátás frekvenciájától és a pólusok számától Kitűnő elektromágneses kompatibilitás (EMC) az EN szerint, nincs szükség árnyékolt motorkábelekre

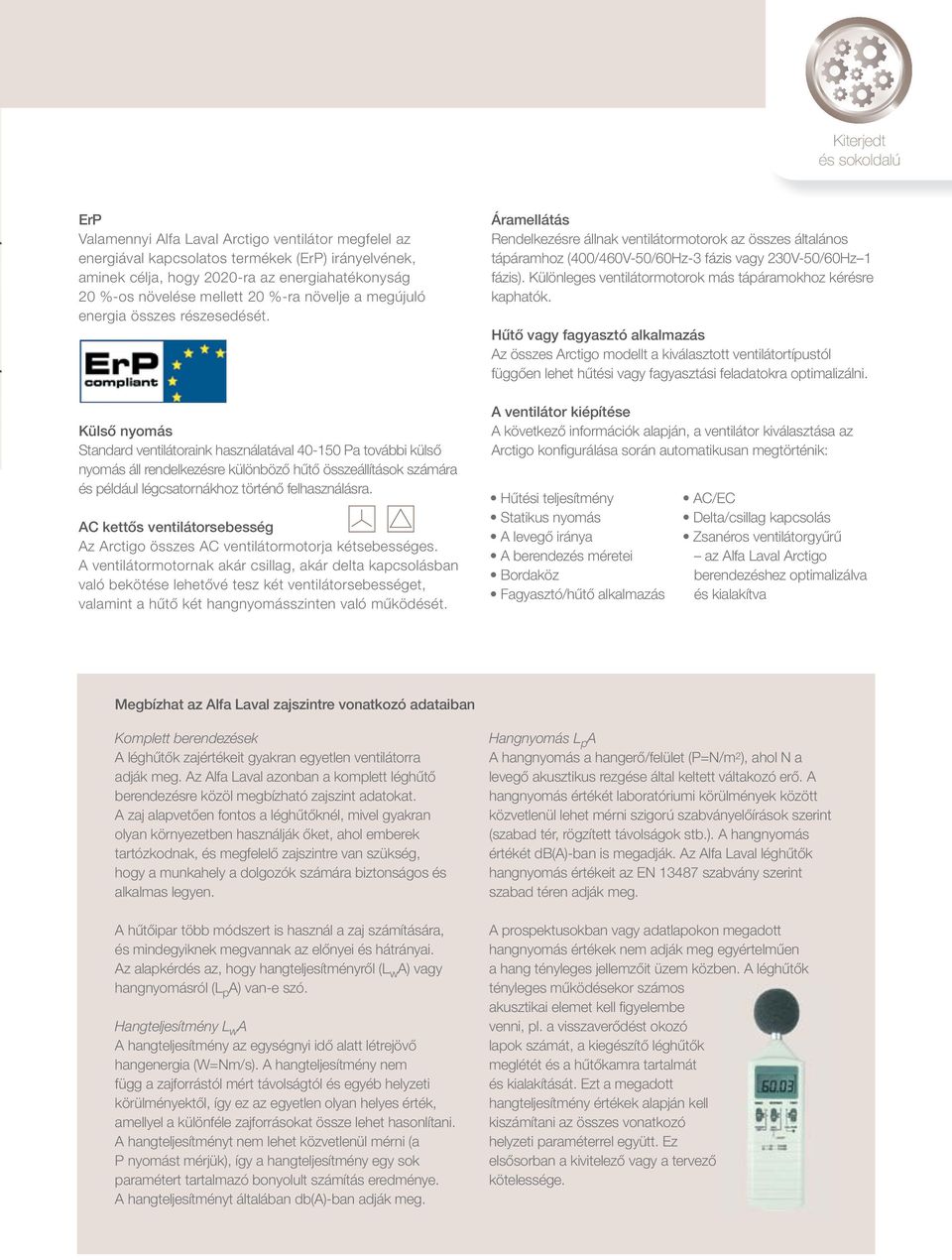

11 Kiterjedt és sokoldalú ErP Valamennyi Alfa Laval Arctigo ventilátor megfelel az energiával kapcsolatos termékek (ErP) irányelvének, aminek célja, hogy 2020-ra az energiahatékonyság 20 %-os növelése mellett 20 %-ra növelje a megújuló energia összes részesedését. Külső nyomás Standard ventilátoraink használatával Pa további külső nyomás áll rendelkezésre különböző hűtő összeállítások számára és például légcsatornákhoz történő felhasználásra. AC kettős ventilátorsebesség Az Arctigo összes AC ventilátormotorja kétsebességes. A ventilátormotornak akár csillag, akár delta kapcsolásban való bekötése lehetővé tesz két ventilátorsebességet, valamint a hűtő két hangnyomásszinten való működését. Áramellátás Rendelkezésre állnak ventilátormotorok az összes általános tápáramhoz (400/460V-50/60Hz-3 fázis vagy 230V-50/60Hz 1 fázis). Különleges ventilátormotorok más tápáramokhoz kérésre kaphatók. Hűtő vagy fagyasztó alkalmazás Az összes Arctigo modellt a kiválasztott ventilátortípustól függően lehet hűtési vagy fagyasztási feladatokra optimalizálni. A ventilátor kiépítése A következő információk alapján, a ventilátor kiválasztása az Arctigo konfi gurálása során automatikusan megtörténik: Hűtési teljesítmény Statikus nyomás A levegő iránya A berendezés méretei Bordaköz Fagyasztó/hűtő alkalmazás AC/EC Delta/csillag kapcsolás Zsanéros ventilátorgyűrű az Alfa Laval Arctigo berendezéshez optimalizálva és kialakítva Megbízhat az Alfa Laval zajszintre vonatkozó adataiban Komplett berendezések A léghűtők zajértékeit gyakran egyetlen ventilátorra adják meg. Az Alfa Laval azonban a komplett léghűtő berendezésre közöl megbízható zajszint adatokat. A zaj alapvetően fontos a léghűtőknél, mivel gyakran olyan környezetben használják őket, ahol emberek tartózkodnak, és megfelelő zajszintre van szükség, hogy a munkahely a dolgozók számára biztonságos és alkalmas legyen. A hűtőipar több módszert is használ a zaj számítására, és mindegyiknek megvannak az előnyei és hátrányai. Az alapkérdés az, hogy hangteljesítményről (L w A) vagy hangnyomásról (L p A) van-e szó. Hangteljesítmény L w A A hangteljesítmény az egységnyi idő alatt létrejövő hangenergia (W=Nm/s). A hangteljesítmény nem függ a zajforrástól mért távolságtól és egyéb helyzeti körülményektől, így ez az egyetlen olyan helyes érték, amellyel a különféle zajforrásokat össze lehet hasonlítani. A hangteljesítményt nem lehet közvetlenül mérni (a P nyomást mérjük), így a hangteljesítmény egy sok paramétert tartalmazó bonyolult számítás eredménye. A hangteljesítményt általában db(a)-ban adják meg. Hangnyomás L p A A hangnyomás a hangerő/felület (P=N/m 2 ), ahol N a levegő akusztikus rezgése által keltett váltakozó erő. A hangnyomás értékét laboratóriumi körülmények között közvetlenül lehet mérni szigorú szabványelőírások szerint (szabad tér, rögzített távolságok stb.). A hangnyomás értékét db(a)-ban is megadják. Az Alfa Laval léghűtők hangnyomás értékeit az EN szabvány szerint szabad téren adják meg. A prospektusokban vagy adatlapokon megadott hangnyomás értékek nem adják meg egyértelműen a hang tényleges jellemzőit üzem közben. A léghűtők tényleges működésekor számos akusztikai elemet kell fi gyelembe venni, pl. a visszaverődést okozó lapok számát, a kiegészítő léghűtők meglétét és a hűtőkamra tartalmát és kialakítását. Ezt a megadott hangteljesítmény értékek alapján kell kiszámítani az összes vonatkozó helyzeti paraméterrel együtt. Ez elsősorban a kivitelező vagy a tervező kötelessége.

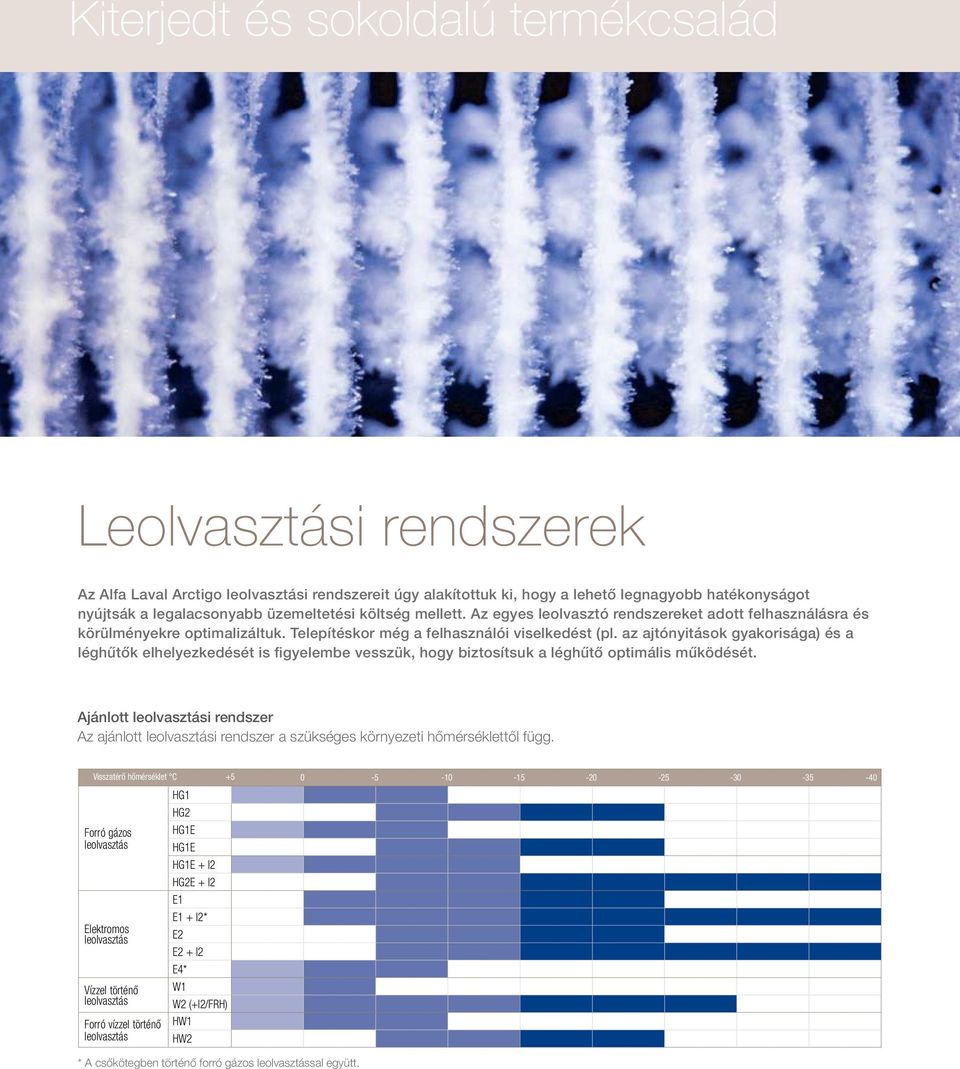

12 Kiterjedt és sokoldalú termékcsalád Leolvasztási rendszerek Az Alfa Laval Arctigo leolvasztási rendszereit úgy alakítottuk ki, hogy a lehető legnagyobb hatékonyságot nyújtsák a legalacsonyabb üzemeltetési költség mellett. Az egyes leolvasztó rendszereket adott felhasználásra és körülményekre optimalizáltuk. Telepítéskor még a felhasználói viselkedést (pl. az ajtónyitások gyakorisága) és a léghűtők elhelyezkedését is figyelembe vesszük, hogy biztosítsuk a léghűtő optimális működését. Ajánlott leolvasztási rendszer Az ajánlott leolvasztási rendszer a szükséges környezeti hőmérséklettől függ. Visszatérő hőmérséklet C Forró gázos leolvasztás Elektromos leolvasztás Vízzel történő leolvasztás Forró vízzel történő leolvasztás HG1 HG2 HG1E HG1E HG1E + I2 HG2E + I2 E1 E1 + I2* E2 E2 + I2 E4* W1 W2 (+I2/FRH) HW1 HW2 * A csőkötegben történő forró gázos leolvasztással együtt.

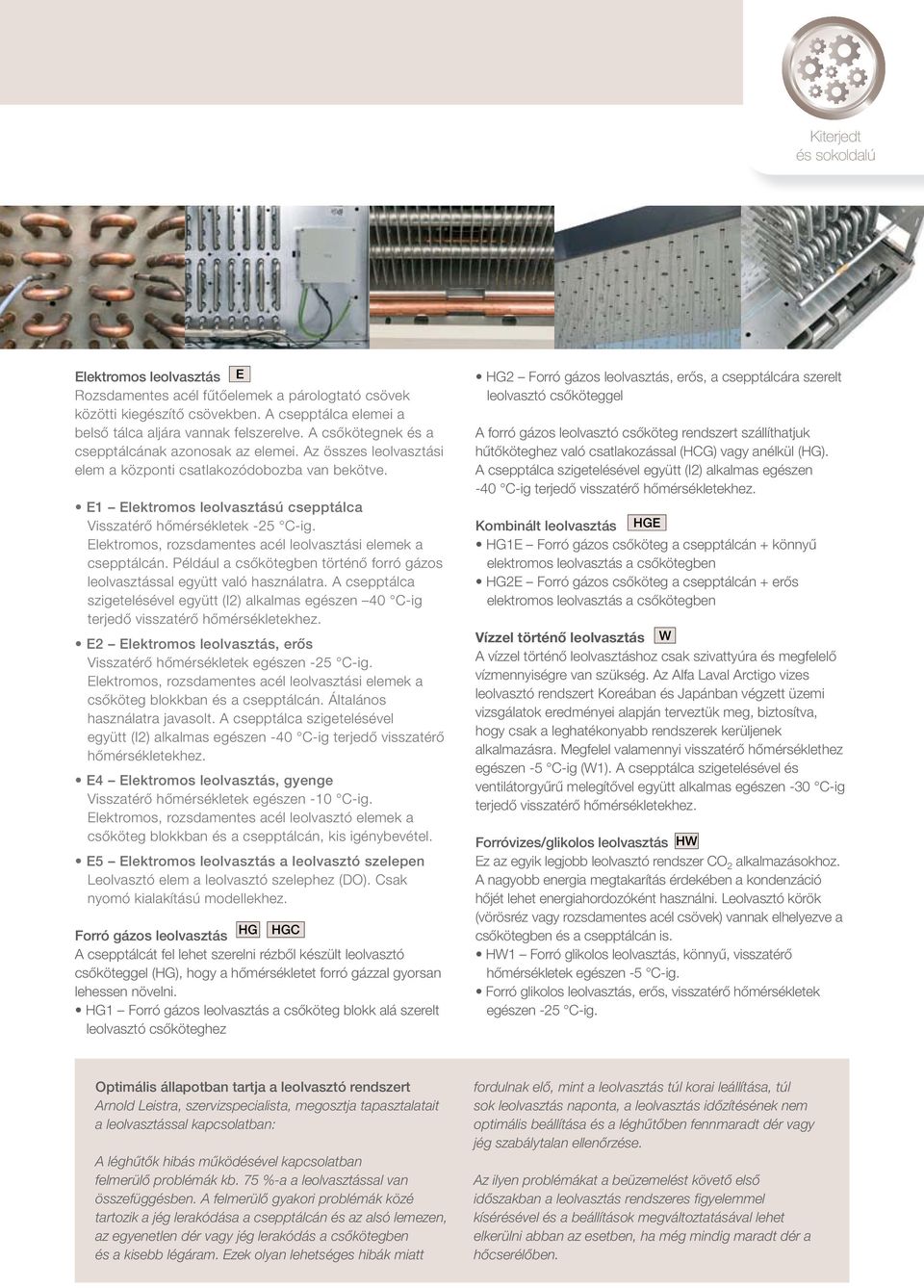

13 Kiterjedt és sokoldalú Elektromos leolvasztás E Rozsdamentes acél fűtőelemek a párologtató csövek közötti kiegészítő csövekben. A csepptálca elemei a belső tálca aljára vannak felszerelve. A csőkötegnek és a csepptálcának azonosak az elemei. Az összes leolvasztási elem a központi csatlakozódobozba van bekötve. E1 Elektromos leolvasztású csepptálca Visszatérő hőmérsékletek -25 C-ig. Elektromos, rozsdamentes acél leolvasztási elemek a csepptálcán. Például a csőkötegben történő forró gázos leolvasztással együtt való használatra. A csepptálca szigetelésével együtt (I2) alkalmas egészen 40 C-ig terjedő visszatérő hőmérsékletekhez. E2 Elektromos leolvasztás, erős Visszatérő hőmérsékletek egészen -25 C-ig. Elektromos, rozsdamentes acél leolvasztási elemek a csőköteg blokkban és a csepptálcán. Általános használatra javasolt. A csepptálca szigetelésével együtt (I2) alkalmas egészen -40 C-ig terjedő visszatérő hőmérsékletekhez. E4 Elektromos leolvasztás, gyenge Visszatérő hőmérsékletek egészen -10 C-ig. Elektromos, rozsdamentes acél leolvasztó elemek a csőköteg blokkban és a csepptálcán, kis igénybevétel. E5 Elektromos leolvasztás a leolvasztó szelepen Leolvasztó elem a leolvasztó szelephez (DO). Csak nyomó kialakítású modellekhez. Forró gázos leolvasztás HG HGC A csepptálcát fel lehet szerelni rézből készült leolvasztó csőköteggel (HG), hogy a hőmérsékletet forró gázzal gyorsan lehessen növelni. HG1 Forró gázos leolvasztás a csőköteg blokk alá szerelt leolvasztó csőköteghez HG2 Forró gázos leolvasztás, erős, a csepptálcára szerelt leolvasztó csőköteggel A forró gázos leolvasztó csőköteg rendszert szállíthatjuk hűtőköteghez való csatlakozással (HCG) vagy anélkül (HG). A csepptálca szigetelésével együtt (I2) alkalmas egészen -40 C-ig terjedő visszatérő hőmérsékletekhez. Kombinált leolvasztás HGE HG1E Forró gázos csőköteg a csepptálcán + könnyű elektromos leolvasztás a csőkötegben HG2E Forró gázos csőköteg a csepptálcán + erős elektromos leolvasztás a csőkötegben Vízzel történő leolvasztás W A vízzel történő leolvasztáshoz csak szivattyúra és megfelelő vízmennyiségre van szükség. Az Alfa Laval Arctigo vizes leolvasztó rendszert Koreában és Japánban végzett üzemi vizsgálatok eredményei alapján terveztük meg, biztosítva, hogy csak a leghatékonyabb rendszerek kerüljenek alkalmazásra. Megfelel valamennyi visszatérő hőmérséklethez egészen -5 C-ig (W1). A csepptálca szigetelésével és ventilátorgyűrű melegítővel együtt alkalmas egészen -30 C-ig terjedő visszatérő hőmérsékletekhez. Forróvizes/glikolos leolvasztás HW Ez az egyik legjobb leolvasztó rendszer CO 2 alkalmazásokhoz. A nagyobb energia megtakarítás érdekében a kondenzáció hőjét lehet energiahordozóként használni. Leolvasztó körök (vörösréz vagy rozsdamentes acél csövek) vannak elhelyezve a csőkötegben és a csepptálcán is. HW1 Forró glikolos leolvasztás, könnyű, visszatérő hőmérsékletek egészen -5 C-ig. Forró glikolos leolvasztás, erős, visszatérő hőmérsékletek egészen -25 C-ig. Optimális állapotban tartja a leolvasztó rendszert Arnold Leistra, szervizspecialista, megosztja tapasztalatait a leolvasztással kapcsolatban: A léghűtők hibás működésével kapcsolatban felmerülő problémák kb. 75 %-a a leolvasztással van összefüggésben. A felmerülő gyakori problémák közé tartozik a jég lerakódása a csepptálcán és az alsó lemezen, az egyenetlen dér vagy jég lerakódás a csőkötegben és a kisebb légáram. Ezek olyan lehetséges hibák miatt fordulnak elő, mint a leolvasztás túl korai leállítása, túl sok leolvasztás naponta, a leolvasztás időzítésének nem optimális beállítása és a léghűtőben fennmaradt dér vagy jég szabálytalan ellenőrzése. Az ilyen problémákat a beüzemelést követő első időszakban a leolvasztás rendszeres figyelemmel kísérésével és a beállítások megváltoztatásával lehet elkerülni abban az esetben, ha még mindig maradt dér a hőcserélőben.

14 Kiterjedt és sokoldalú termékcsalád Opcionális tulajdonságok Választható kiegészítők hozzáadásával az Arctigo léghűtőhöz, könnyen optimalizálni lehet már a tervezési fázisban egy adott installáció teljesítményét. Mechanikai opciók Diffúzor D Légvetők a nagyobb légvetés érdekében. Diffúzor leolvasztó szeleppel DO Diffúzor integrált leolvasztó szeleppel a leolvasztás hatékonyságának növelésére (legfeljebb 30 %-kal rövidíti le a leolvasztás idejét). A leolvasztó szelep automatikusan zár, amikor leállnak a ventilátorok a leolvasztási ciklusban, hogy a leolvasztás hője a hűtő házán belül maradjon. Csak nyomó kialakítású modellekhez. Zsanéros ventilátor gyűrűk HF Az Alfa Laval Arctigo berendezéseinél a zsanéros ventilátor gyűrűk a hagyományos zsanéros ventilátorokhoz képest egyedülálló módon megkönnyítik a tisztítást és csökkentik a berendezés össztömegét, aminek idő- és pénzmegtakarítás az eredménye. Légterelő H1 H2 45 -os (H1) vagy 90 -os (H2) légterelőket lehet a hűtőnek mind a csőköteg, mind pedig a ventilátor felőli oldalára szerelni. A levegőbemenet oldalán lévő légterelőt a leolvasztás hatékonyságának növelésére lehet használni az elzáró légcsatornával (S) vagy a leolvasztó szeleppel (DO) együtt a kiömlési oldalon. A kiömlési oldal légterelőit a hideg légáram kívánt irányba terelésére használjuk. A csepptálca szigetelése I2 Kettős csepptálca, 10 mm-es sztiroporral szigetelve. Más szigetelőanyagot kérésre biztosítunk. Légvető ST Ventilátor légterelő a levegő kifúvás több mint 50 %-os növelésére. Csak szívó kialakítású berendezésekhez.

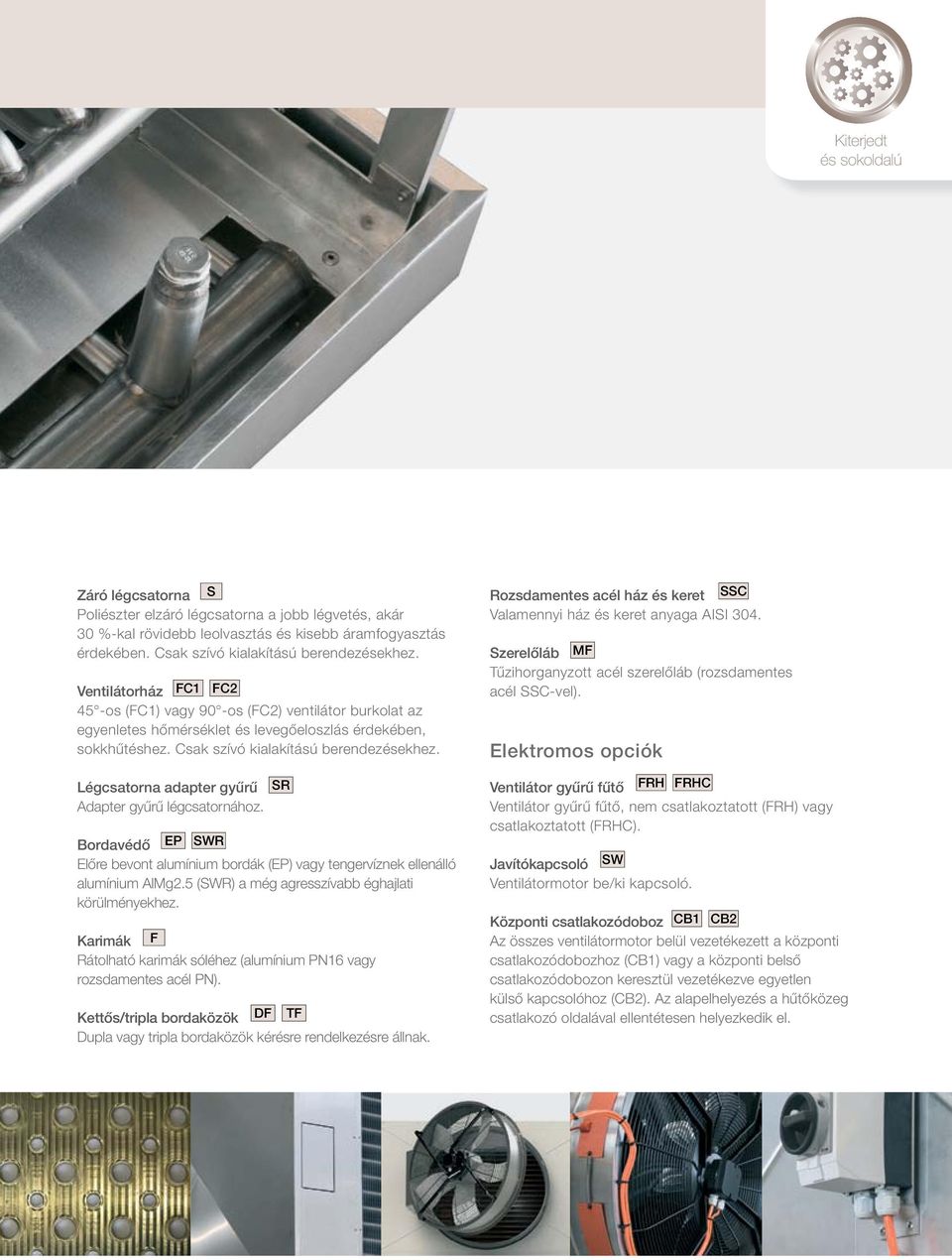

15 Kiterjedt és sokoldalú Záró légcsatorna S Poliészter elzáró légcsatorna a jobb légvetés, akár 30 %-kal rövidebb leolvasztás és kisebb áramfogyasztás érdekében. Csak szívó kialakítású berendezésekhez. Ventilátorház FC1 FC2 45 -os (FC1) vagy 90 -os (FC2) ventilátor burkolat az egyenletes hőmérséklet és levegőeloszlás érdekében, sokkhűtéshez. Csak szívó kialakítású berendezésekhez. Légcsatorna adapter gyűrű Adapter gyűrű légcsatornához. Bordavédő EP SWR Előre bevont alumínium bordák (EP) vagy tengervíznek ellenálló alumínium AlMg2.5 (SWR) a még agresszívabb éghajlati körülményekhez. Karimák F Rátolható karimák sóléhez (alumínium PN16 vagy rozsdamentes acél PN). Kettős/tripla bordaközök DF TF Dupla vagy tripla bordaközök kérésre rendelkezésre állnak. SR Rozsdamentes acél ház és keret SSC Valamennyi ház és keret anyaga AISI 304. Szerelőláb MF Tűzihorganyzott acél szerelőláb (rozsdamentes acél SSC-vel). Elektromos opciók Ventilátor gyűrű fűtő FRH FRHC Ventilátor gyűrű fűtő, nem csatlakoztatott (FRH) vagy csatlakoztatott (FRHC). Javítókapcsoló SW Ventilátormotor be/ki kapcsoló. Központi csatlakozódoboz CB1 CB2 Az összes ventilátormotor belül vezetékezett a központi csatlakozódobozhoz (CB1) vagy a központi belső csatlakozódobozon keresztül vezetékezve egyetlen külső kapcsolóhoz (CB2). Az alapelhelyezés a hűtőközeg csatlakozó oldalával ellentétesen helyezkedik el.

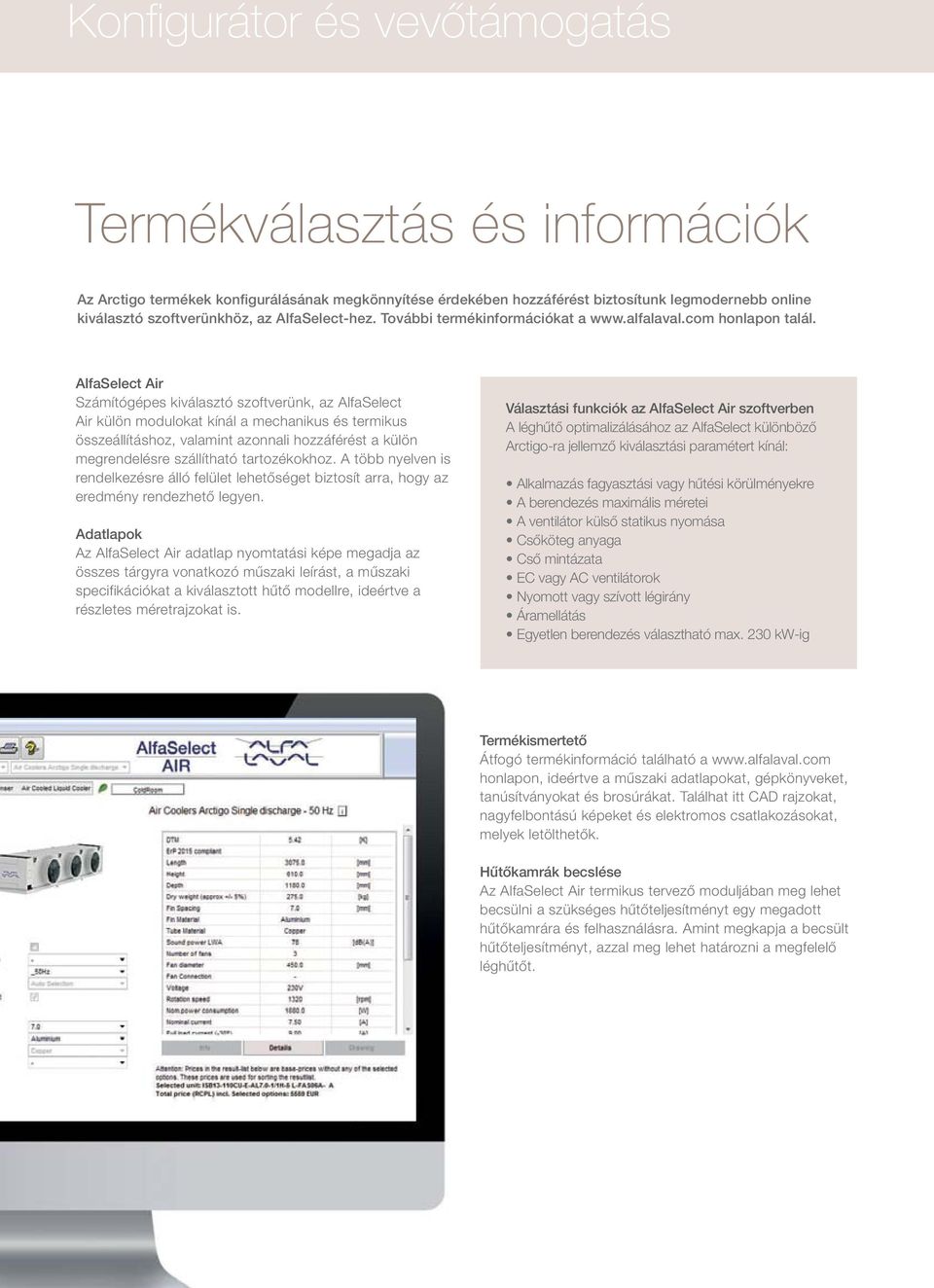

16 Konfigurátor és vevőtámogatás Termékválasztás és információk Az Arctigo termékek konfigurálásának megkönnyítése érdekében hozzáférést biztosítunk legmodernebb online kiválasztó szoftverünkhöz, az AlfaSelect-hez. További termékinformációkat a honlapon talál. AlfaSelect Air Számítógépes kiválasztó szoftverünk, az AlfaSelect Air külön modulokat kínál a mechanikus és termikus összeállításhoz, valamint azonnali hozzáférést a külön megrendelésre szállítható tartozékokhoz. A több nyelven is rendelkezésre álló felület lehetőséget biztosít arra, hogy az eredmény rendezhető legyen. Adatlapok Az AlfaSelect Air adatlap nyomtatási képe megadja az összes tárgyra vonatkozó műszaki leírást, a műszaki specifikációkat a kiválasztott hűtő modellre, ideértve a részletes méretrajzokat is. Választási funkciók az AlfaSelect Air szoftverben A léghűtő optimalizálásához az AlfaSelect különböző Arctigo-ra jellemző kiválasztási paramétert kínál: Alkalmazás fagyasztási vagy hűtési körülményekre A berendezés maximális méretei A ventilátor külső statikus nyomása Csőköteg anyaga Cső mintázata EC vagy AC ventilátorok Nyomott vagy szívott légirány Áramellátás Egyetlen berendezés választható max. 230 kw-ig Termékismertető Átfogó termékinformáció található a honlapon, ideértve a műszaki adatlapokat, gépkönyveket, tanúsítványokat és brosúrákat. Találhat itt CAD rajzokat, nagyfelbontású képeket és elektromos csatlakozásokat, melyek letölthetők. Hűtőkamrák becslése Az AlfaSelect Air termikus tervező moduljában meg lehet becsülni a szükséges hűtőteljesítményt egy megadott hűtőkamrára és felhasználásra. Amint megkapja a becsült hűtőteljesítményt, azzal meg lehet határozni a megfelelő léghűtőt.

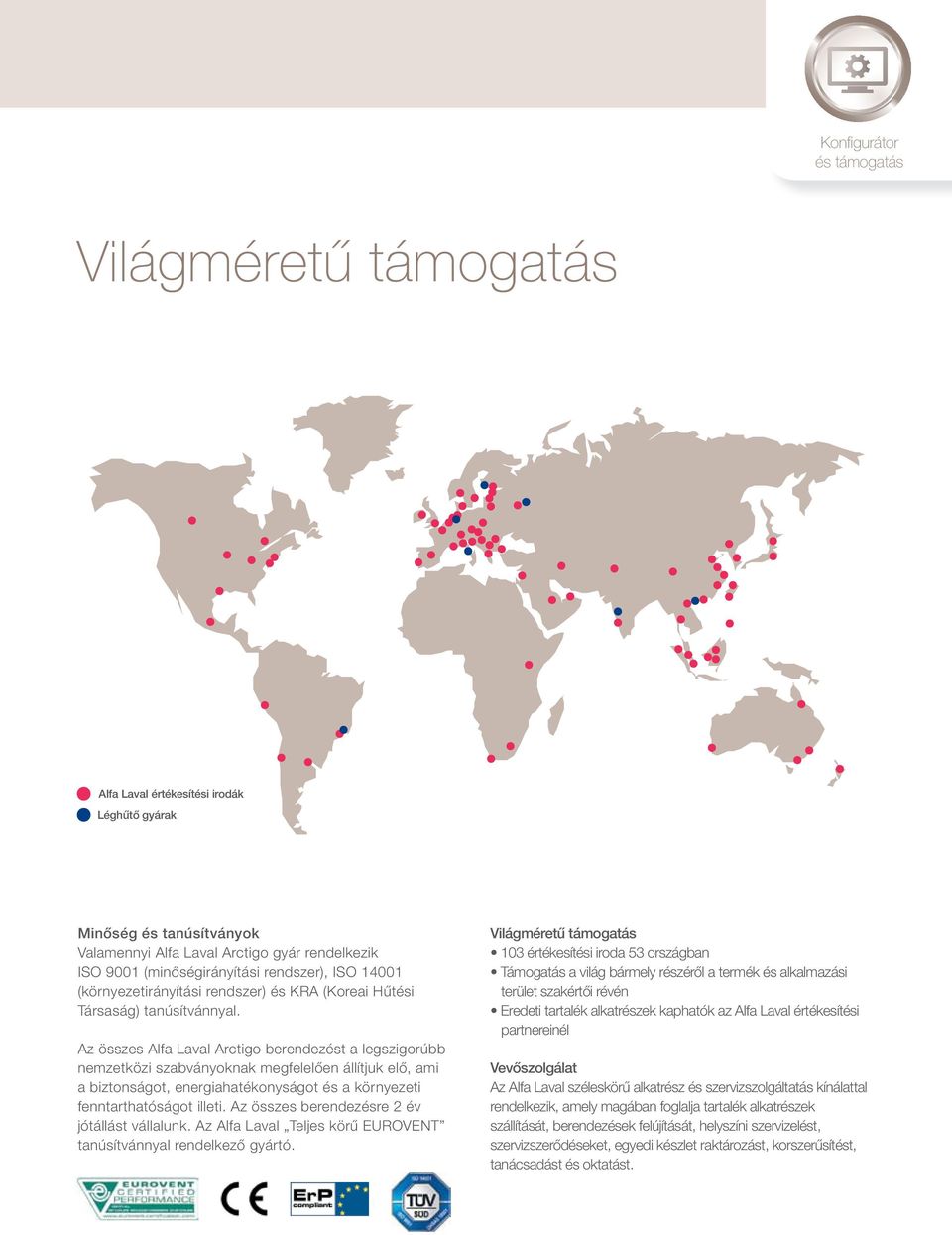

17 Konfi gurátor és támogatás Világméretű támogatás Alfa Laval értékesítési irodák Léghűtő gyárak Minőség és tanúsítványok Valamennyi Alfa Laval Arctigo gyár rendelkezik ISO 9001 (minőségirányítási rendszer), ISO (környezetirányítási rendszer) és KRA (Koreai Hűtési Társaság) tanúsítvánnyal. Az összes Alfa Laval Arctigo berendezést a legszigorúbb nemzetközi szabványoknak megfelelően állítjuk elő, ami a biztonságot, energiahatékonyságot és a környezeti fenntarthatóságot illeti. Az összes berendezésre 2 év jótállást vállalunk. Az Alfa Laval Teljes körű EUROVENT tanúsítvánnyal rendelkező gyártó. Világméretű támogatás 103 értékesítési iroda 53 országban Támogatás a világ bármely részéről a termék és alkalmazási terület szakértői révén Eredeti tartalék alkatrészek kaphatók az Alfa Laval értékesítési partnereinél Vevőszolgálat Az Alfa Laval széleskörű alkatrész és szervizszolgáltatás kínálattal rendelkezik, amely magában foglalja tartalék alkatrészek szállítását, berendezések felújítását, helyszíni szervizelést, szervizszerődéseket, egyedi készlet raktározást, korszerűsítést, tanácsadást és oktatást.

18 Egyablakos rendszer minden felhasználásra Mindenre kiterjedően az Ön felhasználási céljaira A hőátadási technológiák piacvezetőjeként az a küldetésünk, hogy időről-időre újra optimalizáljuk megrendelőink folyamatainak teljesítményét. A hűtéstechnikai és épületgépészeti iparágak számára biztosított széleskörű hőcserélő kínálatunk részeként a következő léghűtőket is tudjuk szállítani: Egyéb ipari Alfa Laval léghűtők: Kétoldalt fúvó ipari léghűtők Horganyzott acél ammóniás léghűtők és kondenzátorok Egyedi csőkötegek és hűtők Léghűtéses kondenzátorok Léghűtéses folyadékhűtők Léghűtéses gázhűtők

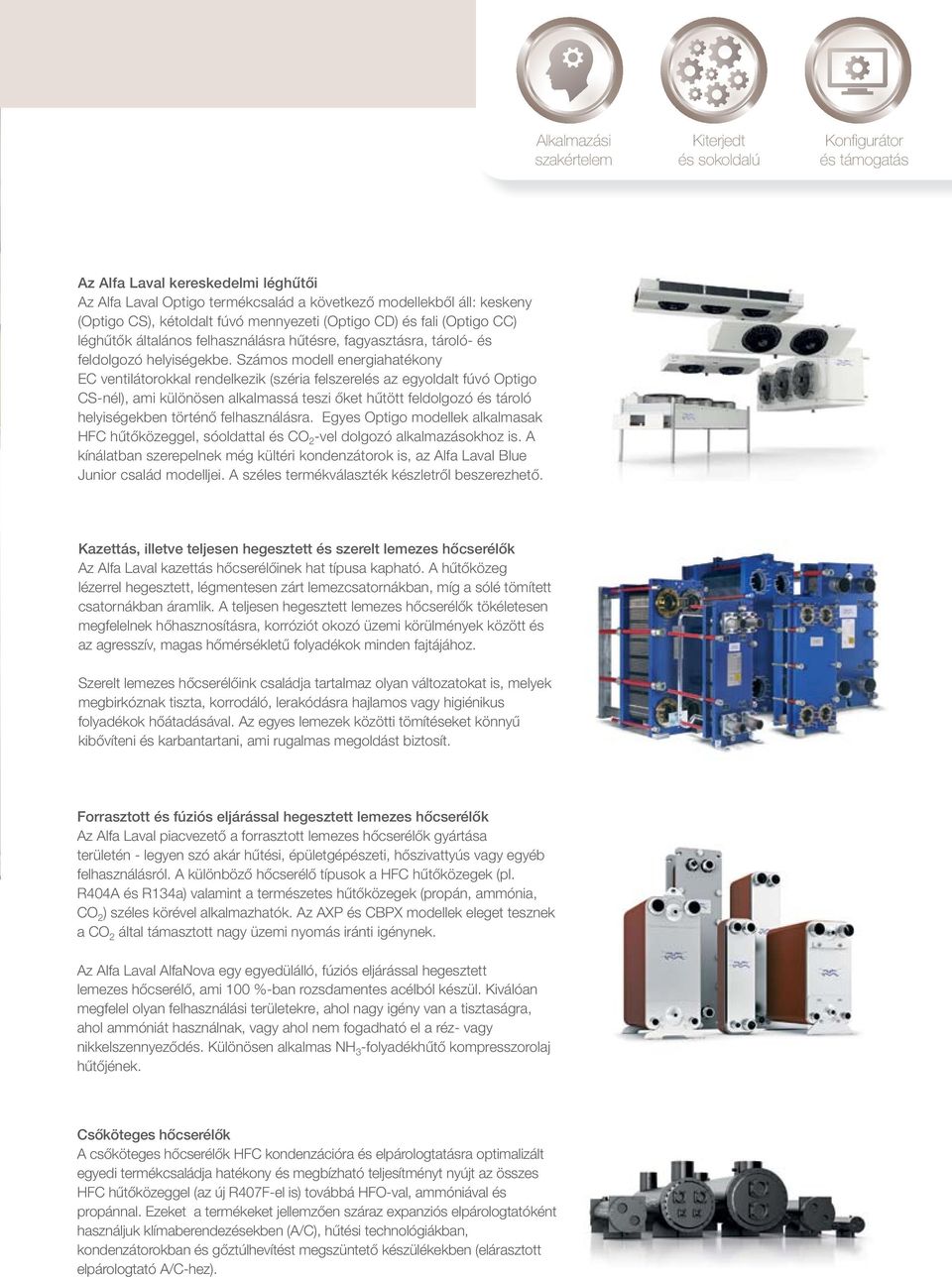

19 Alkalmazási szakértelem Kiterjedt és sokoldalú Konfi gurátor és támogatás Az Alfa Laval kereskedelmi léghűtői Az Alfa Laval Optigo termékcsalád a következő modellekből áll: keskeny (Optigo CS), kétoldalt fúvó mennyezeti (Optigo CD) és fali (Optigo CC) léghűtők általános felhasználásra hűtésre, fagyasztásra, tároló- és feldolgozó helyiségekbe. Számos modell energiahatékony EC ventilátorokkal rendelkezik (széria felszerelés az egyoldalt fúvó Optigo CS-nél), ami különösen alkalmassá teszi őket hűtött feldolgozó és tároló helyiségekben történő felhasználásra. Egyes Optigo modellek alkalmasak HFC hűtőközeggel, sóoldattal és CO 2 -vel dolgozó alkalmazásokhoz is. A kínálatban szerepelnek még kültéri kondenzátorok is, az Alfa Laval Blue Junior család modelljei. A széles termékválaszték készletről beszerezhető. Kazettás, illetve teljesen hegesztett és szerelt lemezes hőcserélők Az Alfa Laval kazettás hőcserélőinek hat típusa kapható. A hűtőközeg lézerrel hegesztett, légmentesen zárt lemezcsatornákban, míg a sólé tömített csatornákban áramlik. A teljesen hegesztett lemezes hőcserélők tökéletesen megfelelnek hőhasznosításra, korróziót okozó üzemi körülmények között és az agresszív, magas hőmérsékletű folyadékok minden fajtájához. Szerelt lemezes hőcserélőink családja tartalmaz olyan változatokat is, melyek megbirkóznak tiszta, korrodáló, lerakódásra hajlamos vagy higiénikus folyadékok hőátadásával. Az egyes lemezek közötti tömítéseket könnyű kibővíteni és karbantartani, ami rugalmas megoldást biztosít. Forrasztott és fúziós eljárással hegesztett lemezes hőcserélők Az Alfa Laval piacvezető a forrasztott lemezes hőcserélők gyártása területén - legyen szó akár hűtési, épületgépészeti, hőszivattyús vagy egyéb felhasználásról. A különböző hőcserélő típusok a HFC hűtőközegek (pl. R404A és R134a) valamint a természetes hűtőközegek (propán, ammónia, CO 2 ) széles körével alkalmazhatók. Az AXP és CBPX modellek eleget tesznek a CO 2 által támasztott nagy üzemi nyomás iránti igénynek. Az Alfa Laval AlfaNova egy egyedülálló, fúziós eljárással hegesztett lemezes hőcserélő, ami 100 %-ban rozsdamentes acélból készül. Kiválóan megfelel olyan felhasználási területekre, ahol nagy igény van a tisztaságra, ahol ammóniát használnak, vagy ahol nem fogadható el a réz- vagy nikkelszennyeződés. Különösen alkalmas NH 3 -folyadékhűtő kompresszorolaj hűtőjének. Csőköteges hőcserélők A csőköteges hőcserélők HFC kondenzációra és elpárologtatásra optimalizált egyedi termékcsaládja hatékony és megbízható teljesítményt nyújt az összes HFC hűtőközeggel (az új R407F-el is) továbbá HFO-val, ammóniával és propánnal. Ezeket a termékeket jellemzően száraz expanziós elpárologtatóként használjuk klímaberendezésekben (A/C), hűtési technológiákban, kondenzátorokban és gőztúlhevítést megszüntető készülékekben (elárasztott elpárologtató A/C-hez).

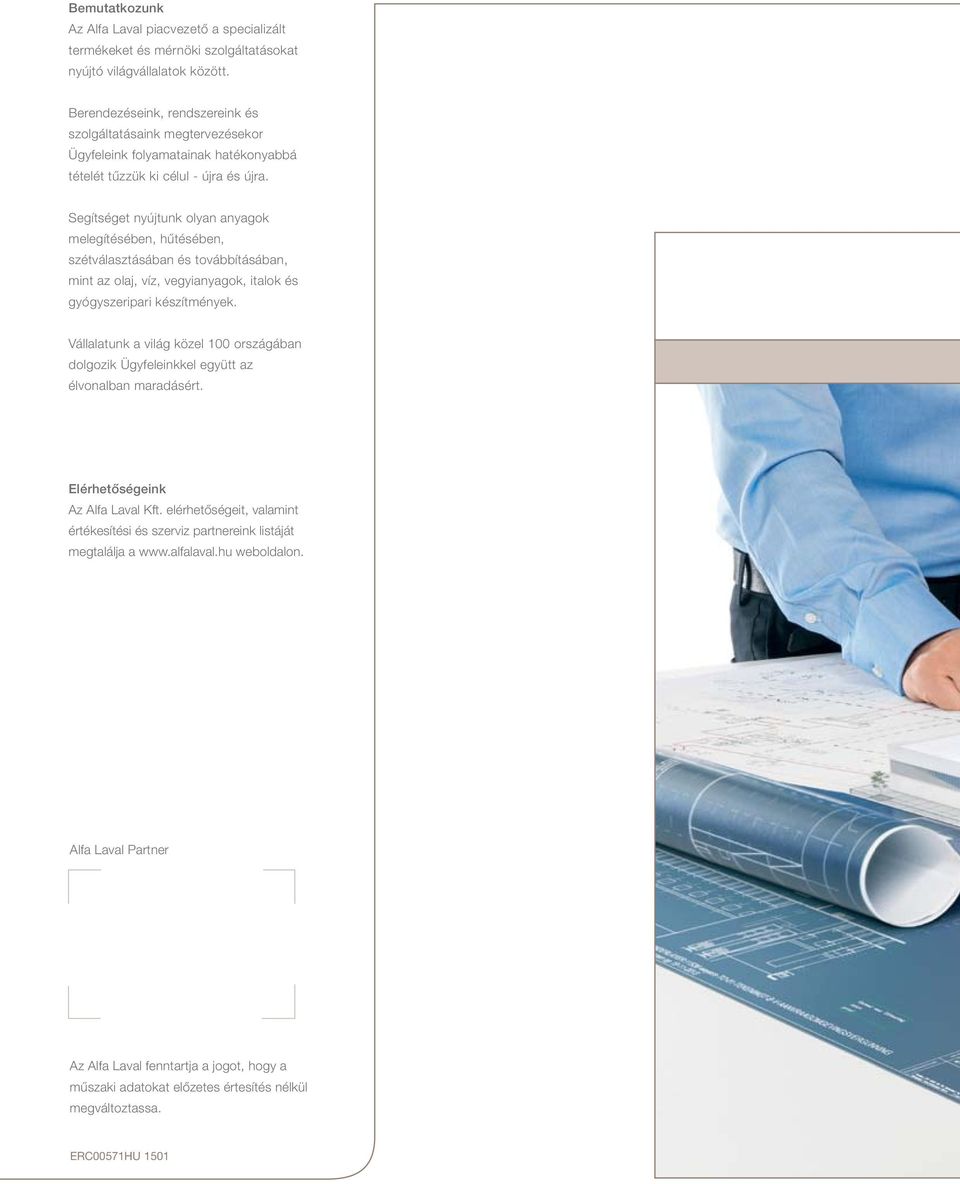

20 Bemutatkozunk Az Alfa Laval piacvezető a specializált termékeket és mérnöki szolgáltatásokat nyújtó világvállalatok között. Berendezéseink, rendszereink és szolgáltatásaink megtervezésekor Ügyfeleink folyamatainak hatékonyabbá tételét tűzzük ki célul - újra és újra. Segítséget nyújtunk olyan anyagok melegítésében, hűtésében, szétválasztásában és továbbításában, mint az olaj, víz, vegyianyagok, italok és gyógyszeripari készítmények. Vállalatunk a világ közel 100 országában dolgozik Ügyfeleinkkel együtt az élvonalban maradásért. Elérhetőségeink Az Alfa Laval Kft. elérhetőségeit, valamint értékesítési és szerviz partnereink listáját megtalálja a weboldalon. Alfa Laval Partner Az Alfa Laval fenntartja a jogot, hogy a műszaki adatokat előzetes értesítés nélkül megváltoztassa. ERC00571HU 1501
