1 Analóg jelfeldolgozó K3MA-J Jól látható inverz LCD kijelzõ 2 színû (piros és zöld) háttérmegvilágítással DC feszültség / árambemenet Egyszerû beállítás az elõlapon elhelyezkedõ nyomógombok segítségével. Átlagoló folyamat a bemeneti jel ingadozásának kiküszöbölésére. Skálázás, nullponteltolás, zajküszöbmegadás, funkciók. Max/min. ek egyszerû megtekintése. Rövid 80-mm-es benyúlási mélység. Érintésvédett bekötõ sorkapcsok. Elõlap felõl vízálló IP66 (NEMA4X) kivitel. CRUS Típusválaszték Bemenet Tápfeszültség Kimenet Típus DC feszültség / áram VAC Nincs K3MA-J VAC 2 relé kimenet (SPST-NO) K3MA-J-A VAC 24 VAC/VDC Nincs K3MA-J 24VAC/VDC 2 relé kimenet (SPST-NO) K3MA-J-A2 24VAC/VDC Mûszaki adatok Általános paraméterek K3MA-J VAC; K3MA-J-A VAC K3MA-J 24VAC/VDC; K3MA-J-A2 24VAC/VDC Tápfeszültség VAC 24 VAC/VDC Tápfeszültségingadozás A névleges tápfeszültségtartomány 85% %-a Teljesítményfelvétel (maximális terhelés mellett) Szigetelési ellenállás 6 VA max. 4,5 VA max. (24 VAC) 4,5 W max. (24 VDC) 20 MΩ min. (500 VDC-n) a külsõ sorkapcsok és a ház között. Beleértve a bemenetek, kimenetek és a tápfeszültség közötti szigetelési ellenállást is. Átütési szilárdság VAC 1 percig a külsõ sorkapcsok és a ház között. Beleértve a bemenetek, kimenetek és a tápfeszültség közötti átütési szilárdságot is. Zavarvédettség ±1.500 V a tápfeszültségsorkapcsokon. ±480 V a tápfeszültségsorkapcsokon. ±1.500 V in common mode. Rezgésállóság Rezgés: Hz, Gyorsulás: 50 m/s 2 5 percig X, Y, és Z irányokból 10 percig. Ütésállóság 150 m/s 2 (100 m/s 2 a kimeneti relékontaktusoké) 3 alkalommal mind a 3 tengelyen, 6 irányból. Környezeti hõmérséklet Mûködési: 10 C C (lecsapódás és jegesedés nélkül) Tárolási: 25 C.. 65 C (lecsapódás és jegesedés nélkül) Környezeti páratartalom Mûködési: 25%.. 85% (lecsapódás nélkül) Bevizsgálások Tömeg UL3121, EN (II. túlfeszültség kategória) VDE0106/P100 (érintésvédeleme) Kb. 200 g 1

2 Bemeneti / kimeneti jellemzõk Relékimenet Ohmos terhelés (cosφ = 1) Induktív terhelés (cosφ = 0.4, L/R=7 ms) Maximális terhelés 5 A 250 VAC-n, 5 A 30 VDC-n 1,5 A 250 VAC-n, 1,5 A 30 VDC-n Maximális áram 5 A max. (a közös ponton) Maximális kontaktusfeszültség 250 VAC, 150 VDC Maximális kontaktusáram 5 A (a közös ponton) Maximális kapcsolási kapacitás VA, 150 W 250 VA, 30 W Minimum terhelhetõség 10 ma 5 VDC-n (P level, reference value) Mechanikai élettartam kapcsolás minimum (1.200 kapcsolás / óra mellett) Elektromos élettartam (20 C-on) kapcsolás minimum (maximális terhelés és 10 kapcsolás / óra mellett) Méréshatárok Analóg feszültség és áram bemenetek Bemenet Méréshatár Mérési pontosság Bemeneti impedancia Kijelzési határok DC feszültség 1, ,000 V ±0,1% FS ±1 digit max. 1 MΩ min , ,000 V (23±3 C-on) (skálázási funkció használata esetén) 5, ,000 V ±0,1% FS ±1 digit max. 10, ,00 V (23±5 C-on) DC áram Karakterisztika 4, ,00 ma/ 0, ,00 ma ±0,1% FS ±1 digit max. (23±3 C-on) Bemeneti jel DC feszültség/áram ( ma, ma, V, V, ±5 V, ±10 V) A/D konverzió 2-szeres integrálási folyamat Mintavételi idõ 250 ms Kijelzõ frissítése Mintavételenként (átlagolási folyamat használata esetén a mintavételi idõ szorozva az átlagolási folyamat által használt mintavételek számával.) Maximum kijelezhetõ digitek 5 digit ( ) Kijelzõ 7-szegmenses digitális kijelzõ, Karaktermagasság: 14,2 mm Elõjel kijelzés Negatív bemeneti esetén automatikusan kijelzése. Skálázási funkció Az elõlapon elhelyezkedõ nyomógombok segítségével állítható be (kijelzési határ: ). A tizedespont elhelyezkedési is szabadon beállítható. Rögzítési funkciók Max. rögzítése (maximum ), Min. rögzítése (minimum ) Hiszterézis beállítás Az elõlapon elhelyezkedõ nyomógombok segítségével programozható ( ). Egyéb funkciók Nullponteltolás (az elõlapon elhelyezkedõ nyomógombok segítségével) Zajküszöb Skálázási öntanulása Kijelzõ színének változtatása ( zöld (piros) ; zöld ; piros (zöld) ; piros ) Kimeneti üzemmódok beállítása (felsõ, alsó, felsõ/alsó ) Átlagoló folyamat (egyszerû átlag) Kimenet Relé: 2 SPST-NO Határkimenetek késleltetése 750 ms max. Védettség Elõlap felõl: IP66 (NEMA4X) Ház: IP20 Sorkapcsok: IP00 + érintésvédelem (VDE0106/100) Memória védelem Nem-felejtõ memória (EEPROM) (Maximum írás) 45 Ω 2

3 Elõlap 2. Mûködésvisszajelzõk 3. Menüvisszajelzõ 1 2 SV Max Min 1. Fõkijelzõ Z T MAX/MIN LEVEL MODE SHIFT UP 4. MAX/MIN gomb 5. Menü gomb 6. Enter gomb 7. Shift gomb 8. Fel gomb Megnevezés Funkció 1. Fõkijelzõ Ellenõrzõjel, paraméterek, beállítási ek kijelzése Vílágít, ha az 1. kimenet be van kapcsolva. Mûködés 2 Vílágít, ha a 2. kimenet be van kapcsolva. visszajelzõ SV Világít, ha az alapjel van kijelezve. Max Világít, ha a MAX. van kijelezve. Min Világít, ha a MIN. van kijelezve. Z Világít, ha meg van adva nullponteltolás. T Lit when the teaching function is operable. Öntanuló folyamat alatt villog. 3. Menüvisszajelzõ Az aktuális menüt jelzi. (Részleteket lásd alul.) 4. MAX/MIN Key A fõkijelzõ által mutatott et lehet vele megváltoztatni (MAX, MIN, Ellenörzõ jel). 5. Menü gomb Segítségével lehet kiválasztani az aktuális menüt. 6. Enter gomb Segítségével lehet az aktuális menüben elhelyezkedõ paraméterek között lépkedni. 7. Shift gomb Segítségével lehet az alapjelváltoztatást engedélyezni. Alapjelváltoztatás közben a változtatandó digit meghatározására szolgál. 8. Fel gomb Segítségével lehet az alapjel változtatás közben a változtatandó digit megváltoztatása, az ellenõrzõjel kijelzés alatt a nullponteltolás engedélyezése vagy törlése, a beállítandó paraméter ének a megváltoztatása. p Menüvisszajelzõ Nem világít s f Menü Védelmi menü Mérés Alapbeállítások menü Különleges beállítások menü 3

4 Mûködés Fõ funkciók Bemeneti típusok és méréshatárok Paraméter megnevezése (paraméter szimbóluma) Méréshatár (in-t) Funkció Kiválaszthatók a különbözõ DC feszültség / árambemenetek Bemeneti tartomány (paraméter ének szimbóluma) Beállítási ma (0-20) Kijelezhetõ a ma (4-20) a skálázási funkció használatának segítségével V (0-5) A tizedespont elhelyezkedése V (1-5) szabadon programozható ±5 V (5) ±10 V (10) Megjegyzés: A gyári beállítás szerint a paraméter e 4 to 20 ma (4-20). Skálázás Analóg bemenetek A K3MA-J panelmûszer képes a bemeneti et a kívánt kijelzési egységre konvertálni INPUT2: Valamilyen bemeneti DISPLAY2: Az INPUT2-höz tartozó kijelzett INPUT1: Valamilyen bemeneti DISPLAY1: Az INPUT1-hez tartozó kijelzett Skálázáskor a készülék a meghatározott két pontot egy vonallal köti össze. Lásd lent. (Beállítható pozitív/negatív skálázás, plussz/minusz stb.) Paraméter Beállítható Leírás Paraméter Beállítható Leírás inp Bemeneti a dsp.1- dp %.%%%% Tizedespont a 4. digit után hez dsp Kijelzési az inp.1- %%.%%% Tizedespont a 3. digit után hez inp Bemeneti a dsp.2- %%%.%% Tizedespont a 2. digit után höz dsp Kijelzési az inp.2- %%%%.% Tizedespont az 1. digit után höz %%%%% Nincs tizedespont Kijelzett DISPLAY 2 Kijelzett DISPLAY 1 Negatív skálázás. A tizedespont helyzete szabadon megválasztható. A tizedespont helyzetét a kijelezni kívánt forma és a skálázás figyelembevételével kell meghatározni. DISPLAY 1 DISPLAY 2 INPUT 1 INPUT 2 Bemeneti Betanítási pontok a valós ekre. INPUT 1 INPUT 2 Bemeneti Negatív skálázás esetén növekvõ bemeneti hez csökkenõ kijelzett tartozik. Lehetõség van a bemeneti ek a és a nyomógombokkal történõ megadása helyett az öntanulással való beállítására. 4

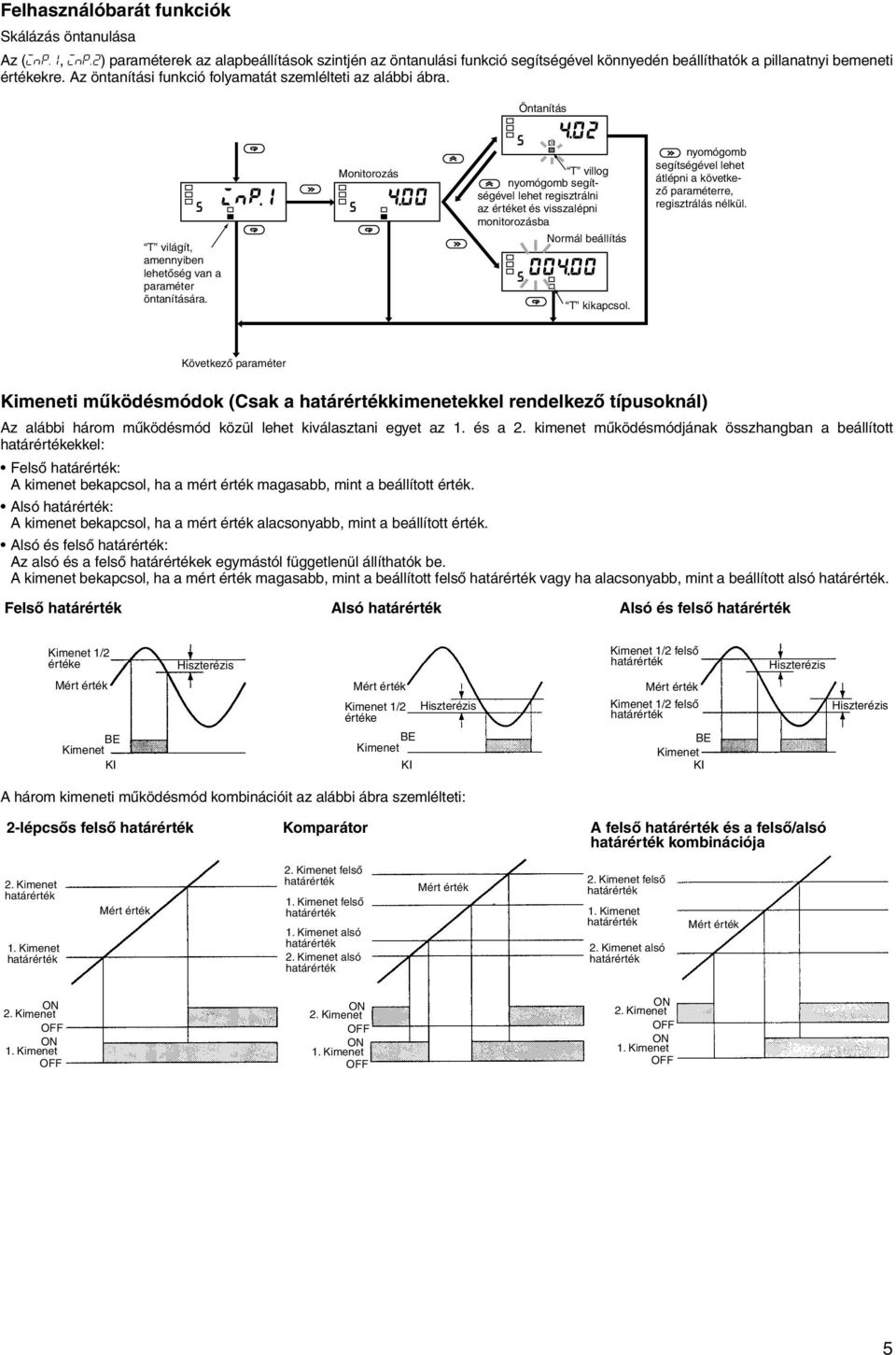

5 Felhasználóbarát funkciók Skálázás öntanulása Az (inp.1, inp.2) paraméterek az alapbeállítások szintjén az öntanulási funkció segítségével könnyedén beállíthatók a pillanatnyi bemeneti ekre. Az öntanítási funkció folyamatát szemlélteti az alábbi ábra. Öntanítás T világít, amennyiben lehetõség van a paraméter öntanítására. Monitorozás T villog nyomógomb segítségével lehet regisztrálni az et és visszalépni monitorozásba Normál beállítás T kikapcsol. nyomógomb segítségével lehet átlépni a következõ paraméterre, regisztrálás nélkül. Következõ paraméter Kimeneti mûködésmódok (Csak a kimenetekkel rendelkezõ típusoknál) Az alábbi három mûködésmód közül lehet kiválasztani egyet az 1. és a 2. kimenet mûködésmódjának összhangban a beállított ekkel: Felsõ : A kimenet bekapcsol, ha a mért magasabb, mint a beállított. Alsó : A kimenet bekapcsol, ha a mért alacsonyabb, mint a beállított. Alsó és felsõ : Az alsó és a felsõ ek egymástól függetlenül állíthatók be. A kimenet bekapcsol, ha a mért magasabb, mint a beállított felsõ vagy ha alacsonyabb, mint a beállított alsó. Felsõ Alsó Alsó és felsõ Kimenet 1/2 e Hiszterézis Kimenet 1/2 felsõ Hiszterézis Mért BE Kimenet KI Mért Kimenet 1/2 e BE Kimenet KI Hiszterézis Mért Kimenet 1/2 felsõ BE Kimenet KI Hiszterézis A három kimeneti mûködésmód kombinációit az alábbi ábra szemlélteti: 2-lépcsõs felsõ Komparátor A felsõ és a felsõ/alsó kombinációja Mért felsõ felsõ alsó alsó Mért felsõ alsó Mért ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF 5

6 Paraméterek gyári beállításainak visszaállítása Ennek a funkciónak a segítségével az összes paraméter e visszaállítható a gyárilag meghatározott re. Paraméter Beállítható Leírás init off --- on Minden paraméter ének visszaállítása a gyári re. Átlagoló folyamat Az átlagoló folyamat segítségével stabilizálható a kijelzett, minimalizálható a kijelzõ ugrálása, ingadozó bemeneti jel esetén. Az átlagoló folyamatnak 4 különbözõ szintje létezik, melyek az átlagolás alapját képezõ mintavételek számában térnek el egymástól. (Ki, 2, 4, vagy 8). Hiszterézis (Csak a kimenettel rendelkezõ típusoknál) A hiszterézis segítségével kiküszöbölhetõ, a beállított közelében ingadozó bemeneti jel által okozott kimeneti prellezés. Felsõ Kijelzõ színének megváltoztatása Az ellenõrzõjel színe lehet piros vagy zöld. A kimenettel rendelkezõ típusok képesek a kimenet megváltozását összekötni a kijelzõ színének megváltoztatásával, így szemléltetve például a bemeneti jel jó tartományból való kimozdulását. e e Piros Zöld Piros Kijelzõ visszaállási idõ Ennek a funkciónak a használatával a kijelzõ mindig visszaáll a mûködési szintre, ha a paraméternek beállított ideig, nem történik nyomógomb megnyomás. Védelmi szintbe lépés ideje Az az idõ, ameddig nyomva kell tartani a védelmi szintbe beléptetõ nyomógombokat. Nullponteltolás Egyetlen nyomógomb segítségével (FEL) el lehet tolni a nullpontot az aktuális bemeneti jel ére. Alapjel Hiszterézis Mért MAX/MIN LEVEL MODE SHIFT UP Kimenet BE KI Zajküszöb A zajküszöbnek beállított alatti bemeneti jel esetén a kijelzett 0. Ez a funkció jól használható, amennyiben nagatív bemeneti jel esetén 0 kijelzésre van szükség, vagy ha a 0 bemeneti jel esetében a bemeneti jelre ült zaj ingadozó kijelzést eredményez. Megjegyzés: Csak abban az esetben mûködik, ha ez a funkció nincs letiltva a védelmi menüben. MAX/MIN Kijelzés A készülék bekapcsolásától kezdõdõen fellépett maximum és minimum bemeneti eket tárolja el és jelzi ki. Ellenõrzõjel MAX/MIN MAX/MIN LEVEL MODE SHIFT UP Paraméter Beállítható Leírás =-lim off KI: Zajküszöb kikapcsolva on BE: Zajküszöb bekapcsolva lim-p : Zajküszöb e Max MAX/MIN Min LEVEL MODE SHIFT UP MAX MIN MAX/MIN Kijelzõ MAX/MIN MAX/MIN LEVEL MODE SHIFT UP Zajküszöb beállítási Bemenet 6

7 Bekötés Sorkapocselrendezés Kimenetek Bemenetek A1 Kimenettel rendelkezó típusoknál E VAC vagy 24 VAC/VDC (24 VDC esetén polaritásfüggetlen bekötés.) A2 E2 E3 E4 Feszültség E5 Közös E6 E4 Közös E5 Áram E6 Feszültségbemenet Árambemenet A1 - A2 E4, E1, E6 - E2 - Sorkapocs száma Megnevezés Leírás Mûködési feszültség A mûködéshez szükséges tápfeszültség csatlakoztatása Analóg bemenet Az analóg áram vagy feszültség (mérendõ jel) csatlakoztatása Kimenetek Relékimenetek E5 E3 Bemeneti áramkörök Analóg bemenet (DC Feszültség/Áram) Tápfeszültség Feszültség- A A/D-hoz 4 Árambemenet 6 bemenet A/D-hoz Közös 5 B A+B=1 MΩ Közös 5 60 Ω 7

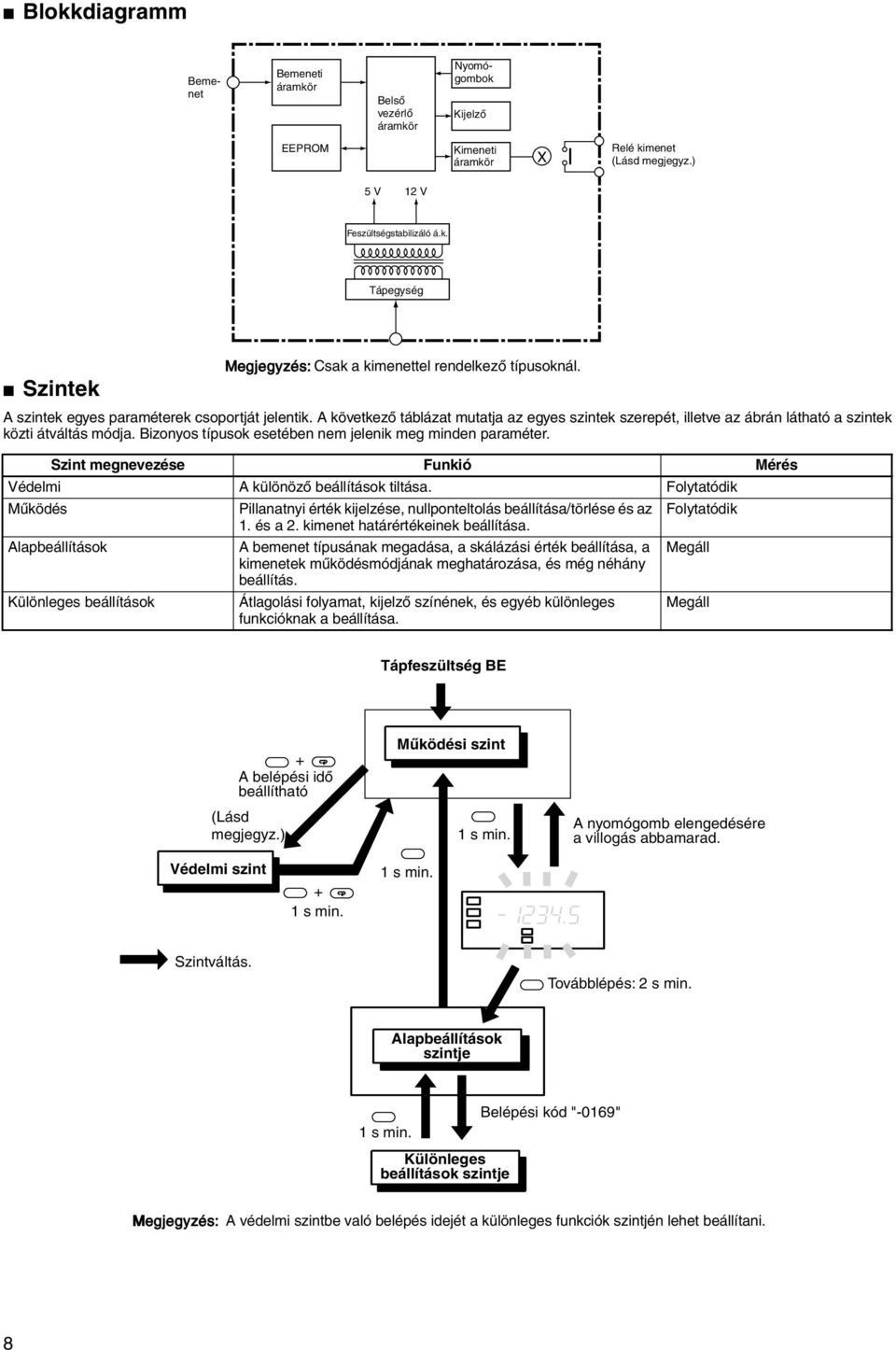

8 Blokkdiagramm Bemeneti áramkör Belsõ vezérlõ áramkör Bemenet Nyomógombok Kijelzõ EEPROM Kimeneti áramkör X Relé kimenet (Lásd megjegyz.) 5 V 12 V Feszültségstabilizáló á.k. Tápegység Szintek Megjegyzés: Csak a kimenettel rendelkezõ típusoknál. A szintek egyes paraméterek csoportját jelentik. A következõ táblázat mutatja az egyes szintek szerepét, illetve az ábrán látható a szintek közti átváltás módja. Bizonyos típusok esetében nem jelenik meg minden paraméter. Szint megnevezése Funkió Mérés Védelmi A különözõ beállítások tiltása. Folytatódik Mûködés Pillanatnyi kijelzése, nullponteltolás beállítása/törlése és az Folytatódik 1. és a 2. kimenet einek beállítása. Alapbeállítások A bemenet típusának megadása, a skálázási beállítása, a kimenetek mûködésmódjának meghatározása, és még néhány beállítás. Megáll Különleges beállítások Átlagolási folyamat, kijelzõ színének, és egyéb különleges funkcióknak a beállítása. Megáll Tápfeszültség BE + A belépési idõ beállítható (Lásd megjegyz.) Mûködési szint 1 s min. A nyomógomb elengedésére a villogás abbamarad. Védelmi szint + 1 s min. 1 s min Szintváltás. Továbblépés: 2 s min. Alapbeállítások szintje 1 s min. Különleges beállítások szintje Belépési kód "-0169" Megjegyzés: A védelmi szintbe való belépés idejét a különleges funkciók szintjén lehet beállítani. 8

9 Paraméterek Megjegyzés: 1. Néhány paraméter némely típus esetében nem jelenik meg. 2. A K3MA-J felfüggeszti a mérést, amennyiben az alabeállítások vagy a különleges funkciók menüjébe lépünk. 3. A bemeneti típus változása esetén néhány paraméter visszaáll a gyári beállítási re, ezért elõször a bemeneti típust célszerû beállítani. 4. A gyári beállítás eit az inverz karakterek szimbolizálják. Tápfeszültség BE Mûködési szint Pillanatnyi Csak a kimenettel rendelkezõ típusok esetén A kettõ közül csak az egyik jelenik meg. felsõ alsó A kettõ közül csak az egyik jelenik meg. felsõ alsó 9

10 Menü gomb több, mint 3s. Menü gomb több, mint 1s. Alapbeállítások szintje Bemenet típusa Skálázás 1. bemeneti Skálázás 1. kijelzett Skálázás 2. bemeneti Skálázás 2. kijelzett Tizedespont elhelyezkedés Menü gomb több, mint 1s. / / / / Belépési kód: "-0169" Határkimenettel rendelkezõ típusok Különleges beállítások szintje Paraméterek gyári einek visszaállítása Átlagoló folyamat hiszterézise hiszterézise Zajküszöb engedélyezése / / / / Megység: mintavétel Zajküszöb / mûködésmódja Felsõ Alsó Felsõ/Alsó Zajküszöb e mûködésmódja Átlépés a különleges funkciók beállítási szintjére Felsõ Alsó Felsõ/Alsó Kijelzõ színének megváltoztatása Kijelzõ alaphelyzetbe állásának ideje Zöld (Piros) Zöld Piros (Zöld) Piros Megység: sec Védelmi szint belépési ideje Megység: sec 10

11 nyomógombok együttes megnyomása több, mint 1s-ig Mûködési szint nyomógombok együttes megnyomása a beállított ideig. Védelmi szint Határek beállításának tiltása Beállítási szintek tiltása Beállítások megváltoztatásának tiltása Nullponteltolás tiltása / / / / / / Határek beállításának tiltása A mûködési szinten a nyomógombok funkcióit korlátozza. Paraméter Beállítható ek Pillanatnyi kijelzése Mûködési szint Határ kijelzése oapt 0 Engedélyezve Engedélyezve 1 Engedélyezve Engedélyezve 2 Engedélyezve Tiltva Gyári beállítása 0. Ez a paraméter nem jelenik meg a kimenettel nem rendelkezõ típusok esetében Beállítási szintek tiltása Az alapbeállítási és a különleges funkciók beállítási szintjére való átlépést korlátozza. Paraméter Beállítható Átlépés az alapbeállítások szintjére Átlépés a különleges funkciók beállítási szintjére icpt 0 Engedélyezve Engedélyezve 1 Engedélyezve Tiltva 2 Tiltva Tiltva Beállítások megváltoztatásának tiltása A paraméterek einek az elõlapon elhelyezkedõ nyomógombokkal történõ megváltoztatását korlátozza. A paraméter aktiválása a különbözõ beállítási szintekre való átlépést is letiltja. Alapbeállítások Tápfeszültség BE Menü gomb min 3s-ig törénõ nyomásának segítségével átlépés az alapbeállítások szintjére. Bemenet típusának beállítása. Skálázási és a szükséges kimeneti mûködés megadása. Paraméter Beállítható Beállítások megváltoztatása ek wtpt off Engedélyezve on Tiltva A védelmi szint paramétereit mindig meg lehet változtatni. Nullponteltolás tiltása A nullponteltolás beállításának vagy törlésének a korlátozása. Paraméter Beállítható ek =rpt off Engedélyezve on Nullponteltolás beállítása vagy törlése Tiltva Amennyiben szükség van rá, lehetõség van a különleges funkciók beállítási szintjére való átlépésre, ahol beállítható az átlagolási folyamat, a kimenetek hiszterézise, a zajküszöb, a kijelzõ színe, a kijelzõ alaphelyztebeállási ideje vagy a védelmi szint belépési ideje. Menü gomb min 1s-ig törénõ nyomásának segítségével visszalépés a mûködési szintre. 1. és 2. kimenet einek megadása. Mérés elindítása. 11

12 1 2 SV MAX/MIN LEVEL MODE SHIFT UP Beállítási példa Alapbeállítások A következõ példa beállításai itt láthatók: Példa: Egy tartály nyomásának kijelzése Kijelzett DISPLAY kpa ma E8AA-M10 Nyomásmérõ Max Min K3MA-J-A2 24VAC/VDC DISPLAY 1 Bemeneti INPUT 1 INPUT 2 A tartály nyomásának kijelzése 0,1 kpa-os léptékben történik. Nyomásérzékelõ: E8AA-M10 Méréstartomány: kpa, kimenet ma Alkalmazási példák 1. A K3MA bemeneti típusát ma-esre kell beállítani Paraméter: in-t (bemenet típusa), Beállítási : Be kell állítani a bemeneti ekhez tartozó kijelzett eket. A sklázási beállítása: bemenet 4 ma-->kijelzés 0,0, bemenet 20 ma-->kijelzés 980,0 Paraméter Beállítási inp.1 (Skálázás, 1. bemeneti ) 4.00 dsp.1 (Skálázás, 1. kijelzett ) inp.2 (Skálázás, 2. bemeneti ) dsp.2 (Skálázás, 2. kijelzett ) dp (Tizedespontelhelyezkedés) %%%%.% Tartály nyomásának kijelzése Folyadékszint kijelzés/vezérlés Átfolyásmérés E8AA Nyomásmérõ ma Pa ma vagy V mm K3MA-J m/min Szivattyú K3MA-J Ultrahanos távolságérzékelõ K3MA-J ma Kiöntés Üritõszelep Szivattyú Átfolyásmérõ Gáz nyomásának kijelzése Élelmiszeripari vagy gyógyszergyártási folyamatok felügyelete. Tartály folyadékszintjének kijelzése Víz és kémiai anyagok szintjének felügyelete. Átfolyt folyadék kijelzése Vízszabályozó eszközök felügyelete. 12

13 Méretek 101,2 91 Érintésvédõ fedõlap (tartozék) Kijelzõ karakterméret 14,2 mm Kivágási méretek 120 min. A B C D E ,6 mm 75 min , , , ,8 MAX/MIN LEVEL MODE SHIFT UP Tartozékok (Külön rendelendõ) Megnevezés Rajz Típus Fröccsenésvédõ lágy elõlapburkolat K32-49SC Kemény elõlapburkolat K32-49HC Beépítés 1..A vízhatlan tömítést az elõlap és a K3MA-J közé kell behelyezni. 13

14 Megység matricák (Tartozék) Hibamegállapítás Hiba esetén a hiba részleteire utalnak a kijelzõkön látható szimbólumok. Tekintse meg a hibát a fõkijelzõn és az alábbi táblázat segítségével próbálja meg elhárítani a hibát. Amennyiben ez nem sikerül, egyéb mûveletekkel NE PRÓBÁLKOZZON.Ebben az esetben kérjük keresse fel a legközelebbi OMRON partnerét, ahol kollégáink készséggel állnak rendelkezésére. Szintkijelzõ Fõkijelzõ Hiba Javítás Nem világít e111 RAM memória hiba Javításra van szükség. Kérjük vegye fel a kapcsolatot a legközelebbi OMRON képviselettel. 5 e111 EEPROM memória hiba Nyomja meg a menügombot több, mint 3s-ig, ekkor minden beállítás visszaáll a gyári ekre. Amennyiben a hibajalenség továbbra is fennáll, akkor javításra van szükség. Kérjük vegye fel a kapcsolatot a legközelebbi OMRON képviselettel. Nem világít Villog: s.err Szállításkor a K3MA-J panelmûszer bemeneti típusa ma-es beállításon áll. Ebben az esetben, ha a bemeneti jel 0 ma, akkor ez a hibaüzenet látható a kijelzõ. Bemeneti hiba Nem világít Villog: A skálázott kijelzett felfelé túllépte a et. Nem világít Villog: A skálázott kijelzett lefelé túllépte a et. Az alabeállítások szintjén állítsa be az Ön alkalmazásához megfelelõ bemeneti típust. Változtassa meg a bemenet típusát nagyobb méréshatárra. Amennyiben a hibajalenség továbbra is fennáll, akkor javításra van szükség. Kérjük vegye fel a kapcsolatot a legközelebbi OMRON képviselettel. Csökkentse a bemeneti jel ét. A sklázási nem megfelelõ. Állítsa be újra a skálázási et az alapbeállítások szintjén. Növelje a bemeneti jel ét. A sklázási nem megfelelõ. Állítsa be újra a skálázási et az alapbeállítások szintjén. OMRON Kft Automatizálási eszközök, szenzorok, programozható logikájú vezérlõberendezések, ipari automatizálás 1046 Budapest, Kiss Ernõ u. 3. Tel.: (+36-1) Fax: (+36-1)
