1 Hőszigetelt szendvicspanelek 2010 Rendszerek Tűzbiztonság felsőfokon Insurer Approved Systems

2 Bemutatjuk a szendvicspanelek legújabb generációját, a biztosítótársaságok által is elismert rendszert. Az épületek tűzbiztonságánál egyaránt kulcsfontosságú szempont a vonatkozó előírásoknak és szabványoknak való megfelelés, a használó személyek életének védelme, és az üzleti kockázat tervezése miatt az épület után fizetendő ingatlanbiztosítás mértéke is. világelső a biztosítótársaságok által is elismert előregyártott szendvicspanel tető- fal- és homlokzatrendszerek tűzbiztonságának kutatásában, fejlesztésében és tesztelésében. több éves tapasztalattal és referenciával rendelkezik a biztosítótársaságok által hitelesített szendvicspanelek gyártásában és beszállításában világszerte. Hiszünk abban, hogy egy szendvicspanelekből álló többrétegű homlokzati, vagy burkolórendszert csak úgy lehet igazán tesztelni, ha egy életnagyságú, a kivitelezés során is alkalmazott csomópontokat és rögzítési módokat magába foglaló modellt vizsgálunk. A nagyléptékű tűzállósági vizsgálatok pontosabb képet adnak arról, hogyan teljesítenek majd a panelek egy tényleges tűz esetén. Ezen kitartó munka egy tűzbiztos technológia, a rendszer kifejlesztéséhez vezetett, mely alkalmazása révén a tulajdonosok, az épület lakói vagy felhasználói lecsökkenthetik a tűzkárok veszélyeit, ezzel is elősegítve az ingatlan és a vállalkozás biztonságát. Kingspan szendvicspanelek IPN hőszigetelő maggal. Az IPN (isophenic) hőszigetelő maggal készült szendvicspanelek nem csupán a PU (poliuretán) kemény hőszigetelő maggal készült panelek előnyös tulajdonságaival rendelkeznek, de fokozott tűzállósági mutatókkal is. Az IPN hőszigetelő maggal készült szendvicspanelek nem segítik a tűzterjedést, azonnal önkioltóak és minimális a füst- illetve mérgező gázkibocsátásuk egy valós tűz esetén. A logó és márkanév a Kingspan szabadalmazott és jogvédett rendszere melyet a konkurens gyártók nem másolhatnak le, így a piacon egyedülálló tűzvédelmi tulajdonságokkal rendelkező termékeket jelöl. A valós tűzesetek vizsgálata során szerzett 40 éves tapasztalat azt mutatja, hogy az IPN kemény hab hőszigeteléssel készült külső tető- és falpanelek kiemelkedően jó tűztechnikai tulajdonságokkal rendelkeznek. A Kingspan hőszigetelt szendvicspaneljeiből készült fal- és tetőrendszerek több éves vizsgálatának, és kutatásának eredményeit az alábbi táblázatban foglaltuk össze. Tulajdonság IPN PU Esztétika Biztonság Kiváló hőszigetelés az U hőátbocsátási tényező a teljes életciklus alatt változatlan marad Kis tömegű, könnyen szerelhető Tűzállósági határérték EI 30 Tűzvédelmi osztály B-s1,d0 Biztosítótársaságok által tűzvédelmi szempontból elfogadott Szerkezeti integritás Újrahasznosíthatóság Biztosítók által jóváhagyott rendszer. Senki sem végez több égéstesztet, mint mi. FM Approval - Class 1 Az FM Global (FM), mely korábban Factory Mutual néven volt ismert, egy piacvezető amerikai biztosítótársaság mely tesztlaboratóriumában nagyléptékű tűztechnikai vizsgálatokat végez, melyek eredményének értékelésére szigorú kritériumrendszert dolgozott ki. Az FM tanúsítvánnyal rendelkező rendszerek kiváló tűztechnikai jellemzőik, és a tűzkárok kockázatának minimalizálása miatt széles körben elfogadottak, a beruházók, a biztosítók, a tervezők és a kivitelezők körében egyaránt. A szigorú minőségi kritériumok, és terméktesztelési eljárás miatt még azok a megrendelők is az FM által hitelesített termékeket választják, akik az FM biztosítótársasággal nem állnak szerződésben. A tűztechnikai vizsgálatokról szóló amerikai szabvány, az FMRC 4880 (1994) alapján a Kingspan termékek az 1. tűzbiztonsági osztályba lettek besorolva, magasságkorlátozás nélkül. termékei a magasságkorlátozás nélküli, 1. osztályú FM tanúsítványt több teszt, és többféle tűztechnikai vizsgálat során nyújtott teljesítmény alapján nyerték el. A paneleket többek között az alábbi szabványosított vizsgálati módszerekkel tesztelték: ASTM E84 Surface Burning Characteristics ASTM D482 Ignition Residue tests ASTM E711 Oxygen Bomb tests UBC 26-3 Room Test FMRC Room Corner Test (25/50ft test) Ingatlankiadás céljából szeretne építkezni? Az FM tanúsítvánnyal ellátott anyagok alkalmazása révén extra előnyhöz juttatjuk, mely a későbbi értékesítés során is hasznos lehet. Keresse fel most a legközelebbi Kingspan képviseletet, vagy forduljon marketing osztályunkhoz hogy az FM tanúsítvánnyal ellátott építőipari termékek alkalmazásának előnyeiről személyesen, bővebben is tájékoztathassuk!

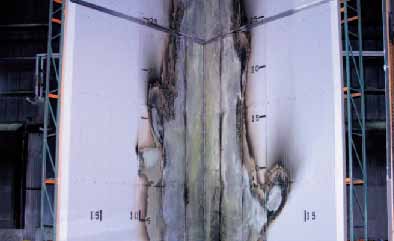

3 szendvicspanelek tűzállóságának vizsgálata az FM 50ft szobasarok tesztje alapján szendvicspanelek FM 50ft szobasarok tesztje Az FM 50 láb (15,24 m) magasságú falakból épített tűztechnikai saroktesztje nagyon szigorú. A két, derékszögben csatlakozó falat szendvicspanelekkel borítják és egy kisebb mennyezettel szerelik össze, a sarokban pedig egy nagyobb vizsgálati tüzet gyújtanak (345 kg száraz fa, máglyába rakva). Az eredményes teszthez a panel nem éghet át, a lángok pedig nem terjedhetnek egy meghatározott távolságnál tovább a panelszerkezeten. FIREsafe szendvicspaneljei kiválóan teljesítették az előírt feltételeket. A lángok a máglya környezetében maradtak, a panelszerkezeten nem terjedtek tovább. Ezen vizsgálat, és egy sor egyéb tűztechnikai teszt alapján a Kingspan fal-, tető- és mennyezeti szendvicspeneljei teljesítették az első osztályú, magasságkorlátozás nélkül alkalmazható építőanyagokkal szemben támasztott követelményeket, így elnyerték az FM Global jóváhagyását. Szerelt sarok vizsgálati modell. Falmagasság: 15,24 m. Famáglya A tűz a sarokba korlátozódik, a lángok nem terjedtek tovább. Kívül elszenesedett védőréteg, a belső IPN szigetelés érintetlen maradt. Tűzállósági határérték teszt EI 30 Egy épületszerkezet tűzállósági teljesítménye a szerkezet tervezésétől, kivitelezésétől, illetve az alkalmazott építőanyagoktól függ. A tűzállóság alatt azt a képességet értjük, amely meghatározott időintervallumokban kifejezve leírja, hogy egy esetlegesen keletkező tűz hatásainak kitéve az épületszerkezet mennyi ideig képes megtartani szerkezeti, statikai tulajdonságait. szendvicspanelek tűzállósága az EN :2007 szabvány szempontjai alapján lett tesztelve. A vizsgálatok során a panelek jó eredményt értek el: falpanelek EI 30 (E 60) a tetőpanelek REI 15 (RE 120) besorolást kaptak. Ez azt jelenti, hogy az IPN hőszigetelő maggal készített szendvicspaneljeinket immár sokkal szélesebb körben lehet alkalmazni: olyan alkalmazások esetén is, ahol a jó tűzállóság - akár maximális megtámasztási korláttól mentes - követelmény, vagy ott ahol eddig csak ásványgyapot hőszigetelést lehetett felhasználni. Tesztelt szendvicspanelek* Panelvastagság Tűzállóság KS1000/1150 TC/TL falpanelek IPN szigetelő maggal mm EI 30 (E60) KS1000 RW tetőpanelek IPN szigetelő maggal mm REI 15 (RE 120) *A többi szendvicspanel-típus tűzállósági teljesítményének tesztelése folyamatban. Főbb tűzállósági teljesítményjellemzők jelölése és jelentése az EN szerint: E Integritás: Jellemzően az az idő, amíg az épületszerkezet megőrzi elválasztó funkcióját, azaz a tűz másik oldalra való átjutását, tehát a lángáttörést megakadályozza. Ezen tűzvédelmi osztályba sorolt szerkezeteknél a magas hőmérséklet miatt kiürítés nem lehetséges. EI Integritás és Szigetelés: Az épületszerkezet azon képességének leírása, hogy mennyi ideig képes ellenállni a csak egyik oldalon bekövetkező tűzkitétnek anélkül, hogy szignifikáns hőátadás eredményeként a tűz átjutása bekövetkezne a kitett felületről a ki nem tett felületre. Az EI tűzvédelmi osztályú szerkezeteknél a kiürítés biztonságosan végrehajtható. REI Teherhordó képesség, Integritás és Szigetelés: szendvicspaneljei az EN :2007 szabvány előírásai szerint tesztelve nagyon jó tűzállósági eredményeket értek el. A falpanelek az EI 30, a tetőpanelek a REI 15 osztályba lettek besorolva.

4 Égési viselkedés B-s1, d0 Az SBI teszt (Single Burning Item Egyetlen égő tárgy vizsgálata) Az égési viselkedés vizsgálatának célja, hogy megállapítsuk, hogy egy anyag táplálja-e a tüzet, illetve segíti-e annak terjedését, vagy sem. Az EU tűzzel szembeni reakciót vizsgáló feltételrendszere égési terméktesztelésről és az anyagok osztályozásáról szóló szabványa az anyag biztonsági tulajdonságainak egyenkénti, illetve ezek kombinált biztonsági hatásait értékeli, mint például a gyulladási hőmérséklet, a hőkibocsátás mértéke, lángterjedés sebessége, a füstfejlesztés (az égéskor keletkező füst illetve mérges gázok képződésének mértéke), valamint az égve csepegés, mely az anyag égése során keletkező égő cseppek vagy részecskék keletkezésének mértékét jelzi. Ezen tulajdonságok mérése egy egységes, harmonizált rendszerben történik. tető- és falpanelek égési viselkedése az EN szabvány alapján került tesztelésre. A panelek a szabvány alapján B fő tűzvédelmi osztályú, s1, és d0 alosztályú minősítést kaptak (B-s1, d0), mely nehezen éghető, csekély füstfejlesztésű, nem égvecsepegő anyagot jelöl. Tűzvédelmi osztály Füstfejlesztés Égő cseppek vagy részecskék B s1 d0 Falpanelekből épített sarokmodell Vizsgálati tűz A hőszigetelő magban tűzterjedés nem következett be Azonosító matrica azonosító matrica a tűzoltók és biztosítók számára segíti az alkalmazott építőanyagok gyors beazonosítását. a fal-, vagy tetőpanelek felhasználásával készült összes építményt vagy projektet egy speciális egyedi regisztrációs szám alapján tartja nyilván. Eddig már több mint 1000 épülethez került kiadásra ilyen, a regisztrációs számot is tartalmazó adattábla. matricák épületre történő ragasztásával (minden olyan kijárat mellé, ahol az épület belseje megközelíthető) megkönnyíthető a tűzoltók illetve biztosítótársaságok munkája. A matricákat kérésre biztosítjuk. Láthatatlan egyedi azonosító A paneljeink láthatatlan azonosítóval történő megjelölése megkönnyíti az értékbecslők, biztosítótársaságok, a tulajdonosok, vagy hatósági ellenőrök munkáját. minden szendvicspanelt egy szabad szemmel láthatatlan, UV fényre érzékeny tintával nyomtatott egyedi azonosítóval lát el. Ez a minden panelen megtalálható azonosító az alábbi információt tartalmazza: A panel gyártásának dátuma, és pontos ideje A hőszigetelő mag anyagának jellemzése A tanúsítvánnyal rendelkező szendvicspanelek UV jelölése a panelek belső oldalán, tetőpaneleknél az átlapoló fül felőli oldalon, falpaneleknél pedig a panel csatlakozó horony mellett (anya oldal) található. Az azonosító jelzés könnyen elolvasható egy UV lámpa segítségével, melyet a Kingspan igény esetén térítésmentesen biztosít.

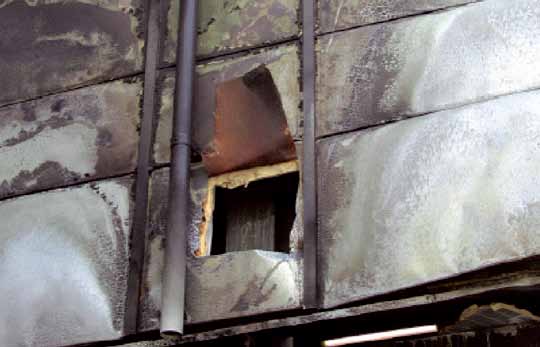

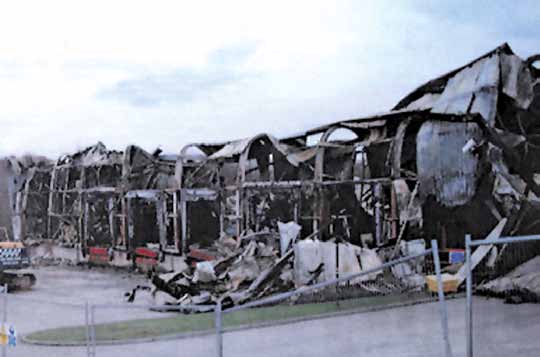

5 Egy valós tűzeset Esettanulmány. Gondolja, hogy megengedhet ekkora kockázatot? Hagyományos szerelt tető- és falszerkezetes rendszer. Egy acélszerkezetes ásványgyapot szigetelésű tető- és falrendszerrel helyszínen szerelt csarnok maradványai. Nagy tűzterhelés: totálkár tanúsítvánnyal rendelkező panelrendszere mellett nyugodtan aludhat! IPN panelek egy nagy tűzterhelés után. Az épület külső homlokzata közvetlenül ki volt téve a lángoknak. A tűz láthatóan nem terjedt tovább a fegyverzeten. A panel szétvágása után a belső szigetelő mag lángoknak kitett oldalán mindössze enyhe elszenesedés látható. Tisztán látszik a hőszigetelő mag, mely a közvetlen, nyílt lánggal való érintkezés ellenére is gyakorlatilag teljesen sértetlen maradt.

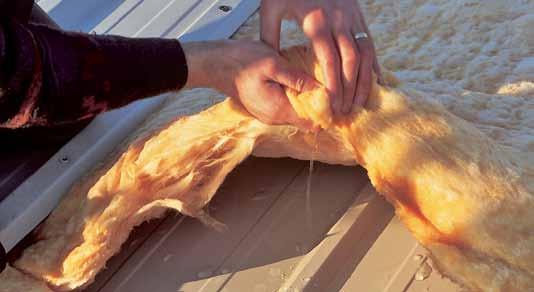

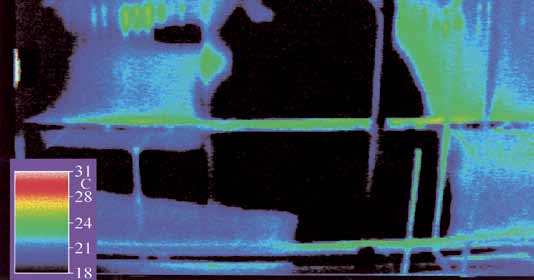

6 Gondolja végig és döntsön okosan! Insurer Approved Systems A PROBLÉMA Hagyományos helyszínen szerelt rendszerek Infravörös hőkép Kingspan előregyártott szendvicspanel-rendszerek Infravörös hőkép A MEGOLDÁS Hőhíd veszély: A hagyományos, szerelt szerkezetek ásványgyapot szigetelőrétegébe jutott nedvességtartalom 1 tömegszázalékos emelkedése a hőszigetelési tulajdonságot durván 15%-kal csökkenti. Az U érték megemelkedhet 0,25-ről egészen 0,47 W/m 2 K-ig Az U érték a szerkezet élettartama során 10-20%-kal is megemelkedhet a szigetelő mag vetemedése, vagy öregedése miatti vékonyodás következtében. A fegyverzetek között fellépő kondenzáció lecsökkenti a szerkezet hőszigetelő teljesítményét. Többféle anyag és alkotóelem szükséges a helyszíni szerelés során. A szerelés munka- és időigényes, és csak korlátozott időjárási viszonyok mellett végezhető. Magas hibalehetőség a hőszigetelés manuális szerelése során.. A szereléshez szükséges többféle alkotóelem miatt a helyszínen sok hulladék keletkezik, mely elszállítása extra költségvonzattal jár. Fennáll a hőszigetelő teljesítmény csökkenésének veszélye, mely a szükségesnél nagyobb energiafelhasználást eredményez. A hőhidak, és hiányos hőszigetelés miatt a hőveszteség a kereskedelmi, vagy ipari célú építmények esetén elérheti a 33%-ot. Nedvesedés fagykár, korrózió, illetve penészedés veszély. Az egyelemes rendszer révén nincs hibalehetőség, és nincsenek hőhidak. Az életciklus alatt végig állandó az U érték. Hőszigetelő teljesítményük 100 %-ban megbízható. A fegyverzetek között nincsenek kitöltetlen, kimaradt részek, nincs belső kondenzáció, hőveszteség, a szigetelő mag vízfelszívása gyakorlatilag minimális. Az előregyártott panelek fegyverzeteit a merev hőszigetelő mag hézagmentesen kitölti. A szigetelés nem mozog a fegyverzetek között. Egyetlen elem, egységes rögzítési rendszer egységes garancia, gyárilag szavatolt minőség. A kivitelezéshez szükséges idő, illetve munka jelentősen lecsökken, így a hamarabb készül el, és lesz átadható. Gyors, biztonságos és könnyű szerelés. A szendvicspanelek előregyártott kivitelben, pontosan a megrendelt méretben kerülnek leszállításra. A helyszínen nem kell vágni, és nem keletkezik hulladék sem. Kiváló, és stabil hőszigetelő teljesítmény csökkenek a működési költségek. Kiváló hőszigetelési tulajdonság a beruházási illetve a működésre fordított hűtési/fűtési költségek az életciklusra vetítve lecsökkennek. Mivel nincsenek légzárványok, a minimális légveszteség garantálja az épület egyszerű temperálhatóságát. HŐTECHNIKAI TELJESÍTMÉNY SZERELHETŐSÉG ELKÉSZÜLT SZERKEZET az alábbi országokban rendelkezik márkaképviselettel: Ausztria, Fehéroroszország, Bosznia-Hercegovina, Bulgária, Horvátország, Cseh Köztársaság, Dánia, Észtország, Finnország, Németország, Magyarország, India, Lettország, Litvánia, Lengyelország, Románia, Oroszország, Szerbia, Szlovákia, Szlovénia, Ukrajna. További információért kérem, látogasson el weboldalunkra!
