1 COLOR TELEVISION ELEGANCE 15 FLAT TVD /5 TEXT ENGLISH POLSKI MAGYAR

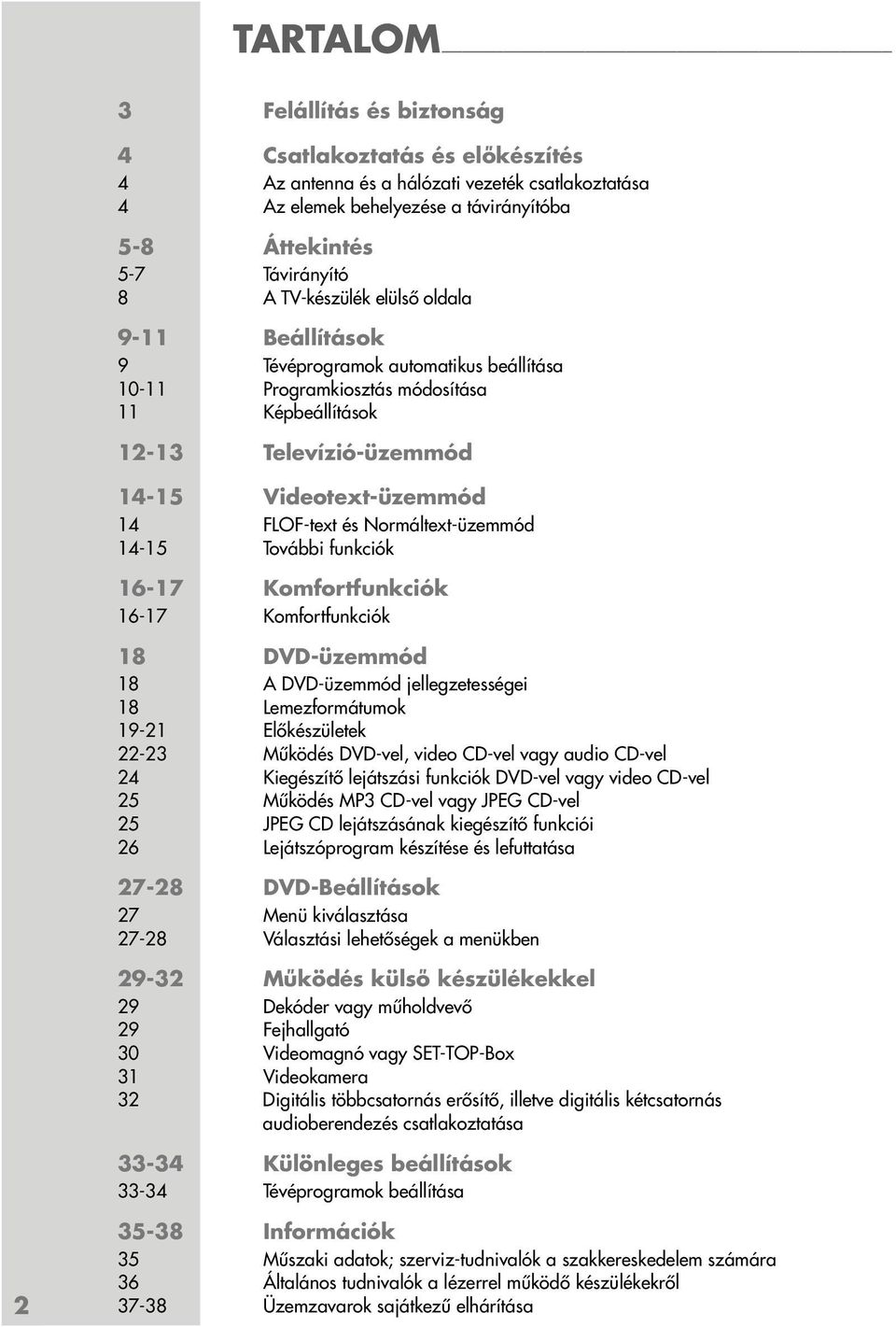

2 TARTALOM 3 Felállítás és biztonság 4 Csatlakoztatás és előkészítés 4 Az antenna és a hálózati vezeték csatlakoztatása 4 Az elemek behelyezése a távirányítóba 5-8 Áttekintés 5-7 Távirányító 8 A TV-készülék elülső oldala 9-11 Beállítások 9 Tévéprogramok automatikus beállítása Programkiosztás módosítása 11 Képbeállítások Televízió-üzemmód Videotext-üzemmód 14 FLOF-text és Normáltext-üzemmód További funkciók Komfortfunkciók Komfortfunkciók 18 DVD-üzemmód 18 A DVD-üzemmód jellegzetességei 18 Lemezformátumok Előkészületek Működés DVD-vel, video CD-vel vagy audio CD-vel 24 Kiegészítő lejátszási funkciók DVD-vel vagy video CD-vel 25 Működés MP3 CD-vel vagy JPEG CD-vel 25 JPEG CD lejátszásának kiegészítő funkciói 26 Lejátszóprogram készítése és lefuttatása DVD-Beállítások 27 Menü kiválasztása Választási lehetőségek a menükben Működés külső készülékekkel 29 Dekóder vagy műholdvevő 29 Fejhallgató 30 Videomagnó vagy SET-TOP-Box 31 Videokamera 32 Digitális többcsatornás erősítő, illetve digitális kétcsatornás audioberendezés csatlakoztatása Különleges beállítások Tévéprogramok beállítása Információk 35 Műszaki adatok; szerviz-tudnivalók a szakkereskedelem számára 36 Általános tudnivalók a lézerrel működő készülékekről Üzemzavarok sajátkezű elhárítása

3 TV/DVD TV/DVD PRG/VOL PRG/VOL MENU TV/DVD PRG/VOL MENU MENU TV/DVD AUDIO L R VIDEO FELÁLLÍTÁS ÉS BIZTONSÁG 20 cm 5 x 10 cm 20 cm! SERVICE! PRG/VOL MENU 10 cm Krieg am Golf A tévékészülék felállításánál kérjük tartsa szem előtt a következő tudnivalókat: Ez a tévékészülék kép- és hangjelek vételére és lejátszására szolgál. A készüléket más célra nem szabad használni. Az ideális nézőtávolság a képernyő átlójának ötszöröse. A képernyőre eső idegen fény rontja a képminőséget. Ügyeljen arra, hogy a szekrénysorba állított készülék körül elegendő távolság legyen. A tévékészüléket rendeltetésszerűen csak száraz helyiségben szabad üzemeltetni. Ha mégis a szabadban kívánja üzemeltetni a készüléket, feltétlenül gondoskodjon róla, hogy az nedvességtől (esőtől, fröccsenő víztől) védve legyen. Mindennemű nedvességtől óvja a tévékészüléket. Ne helyezzen folyadékkal töltött edényeket (vázát vagy hasonlót) a tévékészülékre. Az edény feldőlhet, és a készülékbe kerülő folyadék veszélyeztetheti az elektromos biztonságot. Sima, kemény felületre helyezze a tévékészüléket. Ne helyezzen semmilyen tárgyat (pl. újságokat) a tévékészülékre, és ne tegyen terítőt vagy hasonlókat a készülék alá. Ne helyezze a TV-készüléket a fűtés közvetlen közelébe vagy tűző napra, mivel ez akadályozza a készülék hűlését. Hőtorlódások veszélyforrást jelentenek, és csökkentik a tévékészülék élettartamát. A biztonság érdekében rendszeres közönként szakemberrel távolíttassa el a lerakódásokat a tévékészülékből. Tartsa távol a tévékészüléket mágneses mezőktől (például hangfalaktól). A tévékészüléket semmilyen esetben sem szabad kinyitni. A szakszerűtlen beavatkozás miatt keletkező károkra nem támasztható szavatossági igény. Ügyeljen arra, hogy a hálózati vezeték ne sérüljön meg. A viharok minden elektromos készülék számára veszélyt jelentenek. A tévékészülékben kikapcsolt állapotában is károkat okozhat a hálózatba és/vagy az antennavezetékbe becsapó villám. Ezért vihar esetén mindig húzza ki a hálózati csatlakozót és az antennacsatlakozót. Ne tegyen idegen tárgyakat a DVD-lejátszó lemeztartójába. Ha a DVD-lejátszó nem tudja kifogástalanul olvasni a DVD-ket vagy a CD-ket, akkor a kereskedelemben kapható tisztító CD-vel tisztítsa meg a lézeroptikát. Más tisztítási módszerek tönkretehetik a lézeroptikát. Mindig tartsa zárva a DVD-lejátszó lemeztartóját, hogy a lézeroptikán ne gyűlhessen össze a por. A képernyőt csak nedves, puha ruhával tisztítsa. Csak tiszta vizet használjon. MAGYAR 3

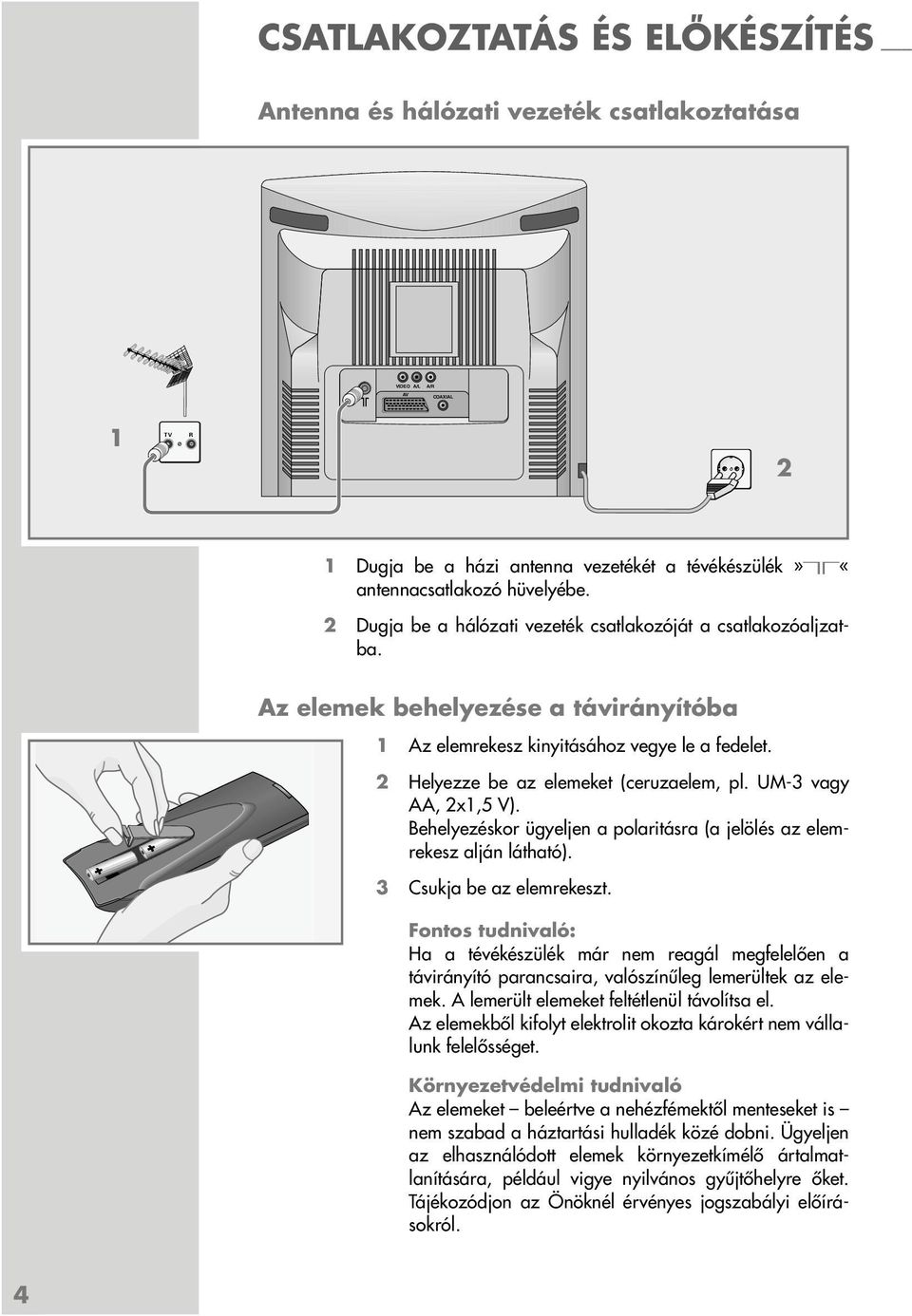

4 CSATLAKOZTATÁS ÉS ELŐKÉSZÍTÉS Antenna és hálózati vezeték csatlakoztatása VIDEO A/L A/R AV COAXIAL 1 TV R 2 1 Dugja be a házi antenna vezetékét a tévékészülék»ä«antennacsatlakozó hüvelyébe. 2 Dugja be a hálózati vezeték csatlakozóját a csatlakozóaljzatba. Az elemek behelyezése a távirányítóba 1 Az elemrekesz kinyitásához vegye le a fedelet. 2 Helyezze be az elemeket (ceruzaelem, pl. UM-3 vagy AA, 2x1,5 V). Behelyezéskor ügyeljen a polaritásra (a jelölés az elemrekesz alján látható). 3 Csukja be az elemrekeszt. Fontos tudnivaló: Ha a tévékészülék már nem reagál megfelelően a távirányító parancsaira, valószínűleg lemerültek az elemek. A lemerült elemeket feltétlenül távolítsa el. Az elemekből kifolyt elektrolit okozta károkért nem vállalunk felelősséget. Környezetvédelmi tudnivaló Az elemeket beleértve a nehézfémektől menteseket is nem szabad a háztartási hulladék közé dobni. Ügyeljen az elhasználódott elemek környezetkímélő ártalmatlanítására, például vigye nyilvános gyűjtőhelyre őket. Tájékozódjon az Önöknél érvényes jogszabályi előírásokról. 4

5 ÁTTEKINTÉS A távirányító Kikapcsolja a televíziókészüléket (Stand-by). TV DVD ZOOM TV/DVD E Átkapcsol a DVD-üzemmód és a TV-üzemmód között. Átkapcsolja a képformátumot. Válasznyugtázás a videotext-üzemmódban. GO TO PROGRAM DVD MENU z -/-- Átkapcsol egy- vagy kétjegyű programhelyek között; videotext-üzemmódban dupla betűméretre kapcsol. 1 0 Bekapcsolja a tévékészüléket stand-by állapotból; közvetlenül választ programokat. d Hang be/ki (elnémítás). DVD SETUP TXT SUB TITLE AV UPDATE i Előhívja, majd ismét kikapcsolja az információs menüt; minden menüt kikapcsol. VCR SAT d DVD EXT. Z Programváltogató funkció. Oldalmegállítás a videotext-üzemmódban. Tele Pilot 165 C P+, P- Bekapcsolják a tévékészülék stand-by állapotból; programokat választanak ki lépésenként; fel/le mozgatják a kurzort. Balra/jobbra mozgatják a kurzort. OK Lehívja a programkiosztást; különböző funkciókat aktivál. TXT Átkapcsol a videotext-üzemmód és a TV-üzemmód között. AV Kiválasztja az AV-programhelyeket és az utoljára nézett tévéprogramot. + Változtatják a hangerőt. SUB UPDATE Kiválasztja az aloldalakat videotext-üzemmódban. Aktualizál egy oldalt videotext-üzemmódban. MAGYAR 5

6 ÁTTEKINTÉS TV DVD ZOOM PROGRAM z F Videotext-üzemmódban kiválaszt egy oldalt. Pontos idő be; Videotext-üzemmódban kiválaszt egy oldalt. Videotext-üzemmódban kiválaszt egy oldalt. Videotext-üzemmódban kiválaszt egy oldalt. GO TO DVD SETUP TXT VCR SAT SUB DVD MENU z TITLE AV UPDATE d DVD EXT. VCR, SAT DVD Átkapcsol GRUNDIG videomagnó, GRUNDIG műholdvevő vagy GRUNDIG DVD-lejátszó kezelésére. Tartsa nyomva a megfelelő (»VCR«,»SAT«,»DVD EXT.«) gombot. Ezután nyomja meg a kívánt gombot. Fontos tudnivaló: Hogy mely funkciókat lehet megvalósítani, az a készülék felszereltségétől függ. Egyszerűen próbálja ki. Tele Pilot 165 C 6

7 ÁTTEKINTÉS DVD-üzemmód 1 0 Számgombok különböző bevitelekhez. TV DVD TV/DVD TV-üzemmódról DVD-üzemmódra kapcsolja a távirányítót és vissza. ZOOM PROGRAM ZOOM PROGRAM Felnagyítja/kicsinyíti a jeleneteket lejátszásnál. A behelyezett lemezhez tartozó lejátszólista programozásához. GO TO DVD MENU z GO TO Előhívja a DVD-rész információs menüjét. DVD SETUP TITLE DVD MENU Lejátszás közben előhívja egy DVD lemezmenüjét*. TXT SUB AV UPDATE P+, P- Különböző funkciókat választ ki a menükben. d OK Funkciókat nyugtáz. VCR SAT DVD EXT. DVD SETUP Előhívja a DVD-rész főmenüjét. Tele Pilot 165 C TITLE Lejátszás közben előhívja a DVD műsorszámmenüjét*. 3 Lejátszás közben képkeresésre kapcsol hátrafelé, különböző sebességekkel. 4 Lejátszás közben képkeresésre kapcsol előre, különböző sebességekkel. 7 Minden éppen futó funkciót megszakít. 5a Lejátszás közben kiválasztja az előző műsorszámot/szakaszt. 8! Elindítja a lejátszást; állókép DVD-nél és video-cd-nél; szünet audio- és MP3-CD-nél. s6 Lejátszás közben kiválasztja a következő műsorszámot/szakaszt. * a használt DVD-től függ MAGYAR 7

8 ÁTTEKINTÉS A TV-készülék elülső oldala TV/DVD PRG/VOL MENU A A TV/DVD Készenlétre (stand-by) kapcsolja és kikapcsolja a TV-készüléket. Lemeztartó CD-médiumokhoz. TV-üzemmódról DVD-üzemmódra kapcsolja a készüléket és vissza. 7 Minden éppen futó funkciót megszakít. 8 5a Lejátszás közben kiválasztja az előző műsorszámot/szakaszt. Különböző funkciókat választ ki a menükben. 8/! Elindítja a lejátszást; állókép DVD-nél és video-cd-nél; szünet audio- és MP3-CD-nél; aktiválja a menüfunkciókat. s6 Lejátszás közben kiválasztja a következő műsorszámot/szakaszt. Különböző funkciókat választ ki a menükben. Nyitja és zárja a lemeztartót. PROG/VOL Bekapcsolja a TV-készüléket készenlétről (stand-by). Előválasztó gomb programkiválasztáshoz vagy hangerőhöz: Programválasztás lefelé; hangerőcsökkentés. + Programválasztás felfelé; hangerőnövelés. MENU VIDEO R AUDIO L Előhívja a TV-menüt, egy oldallal visszakapcsol a TV-menüben. Előhívja és ismét lekapcsolja a DVD-rész főmenüjét. Fejhallgató-csatlakozó (3,5 mm ø dugóhoz). Képjel-bemenet videokamera számára. Hangjel-bemenet videokamera számára.

9 BEÁLLÍTÁSOK A tévéprogramok automatikus beállítása A tévékészülék automatikus programkeresővel rendelkezik. Indítsa el az keresőt, a programok automatikus tárolása után pedig saját kívánságának megfelelően elrendezheti a tárolt tévéprogramokat. 100 programhely áll rendelkezésre tévéprogramok számára, amelyeket tetszés szerint fel lehet tölteni antennán vagy kábelcsatlakozáson keresztül fogható tévéprogramokkal. A programtáblázatból kitörölheti azokat a tévéprogramokat, amelyeket többször is tárolt a kereső, vagy amelyek vételi minősége nem kielégítő. Language English Svenska Romaneste Deutsch Dansk Hirvatski Français Norsk âe tina Italiano Suomi Slovenãina Español Slovensko G. Shqipe Portuguesa Polski apck Ellenika Magyar Мaкедонски Türkçe Pycck Srpski Nederlands ¹1 OK Ország Kiválasztása Arabic Iran Russia Belgium Ireland Schweiz Bulgaria Italia Slovenija âeska Rep. Magyar Slovensko Danmark Netherl. Suomi Deutschl. Norge Sverige Eλλaδa Österreich Türkiye España Polska U. K. Franca Portugal Yugoslavia Hrvatska Romania..... OK Select Kiválasztás i Távozás 1 Kapcsolja be a tévékészüléket a tévékészüléken lévő»«gombbal, ezután nyomja meg a távirányító»p+«gombját. Az első üzembe helyezés után a»language«(nyelv) menü jelenik meg. Segítség: Ha a»language«(nyelv) menü nem jelenik meg a képernyőn, akkor a 34. oldalon található, Összes tévéprogram újbóli beállítása fejezet szerint végezze el a beállítást. 2 A»P+«,»P-«,»«vagy»«gombbal válassza ki, majd az»ok«gombbal nyugtázza a nyelvet. Megjelenik az»ország Kiválasztása«menü. 3 A»P+«,»P-«,»«vagy a»«gombbal válassza ki, majd az»ok«gombbal nyugtázza az országot. Fontos tudnivaló: Ha az Ön országa nem jelenik meg a képernyőn, akkor válassza a» «sort. 4 Indítsa el a keresést az»ok«gombbal. Megjelenik az»hangolás«menü, és elkezdődik a keresés. A keresés a fogható TV-programok számától függően néhány percig is eltarthat. A keresési folyamat befejezése után a tévékészülék az 1. programhelyre kapcsol. MAGYAR 9

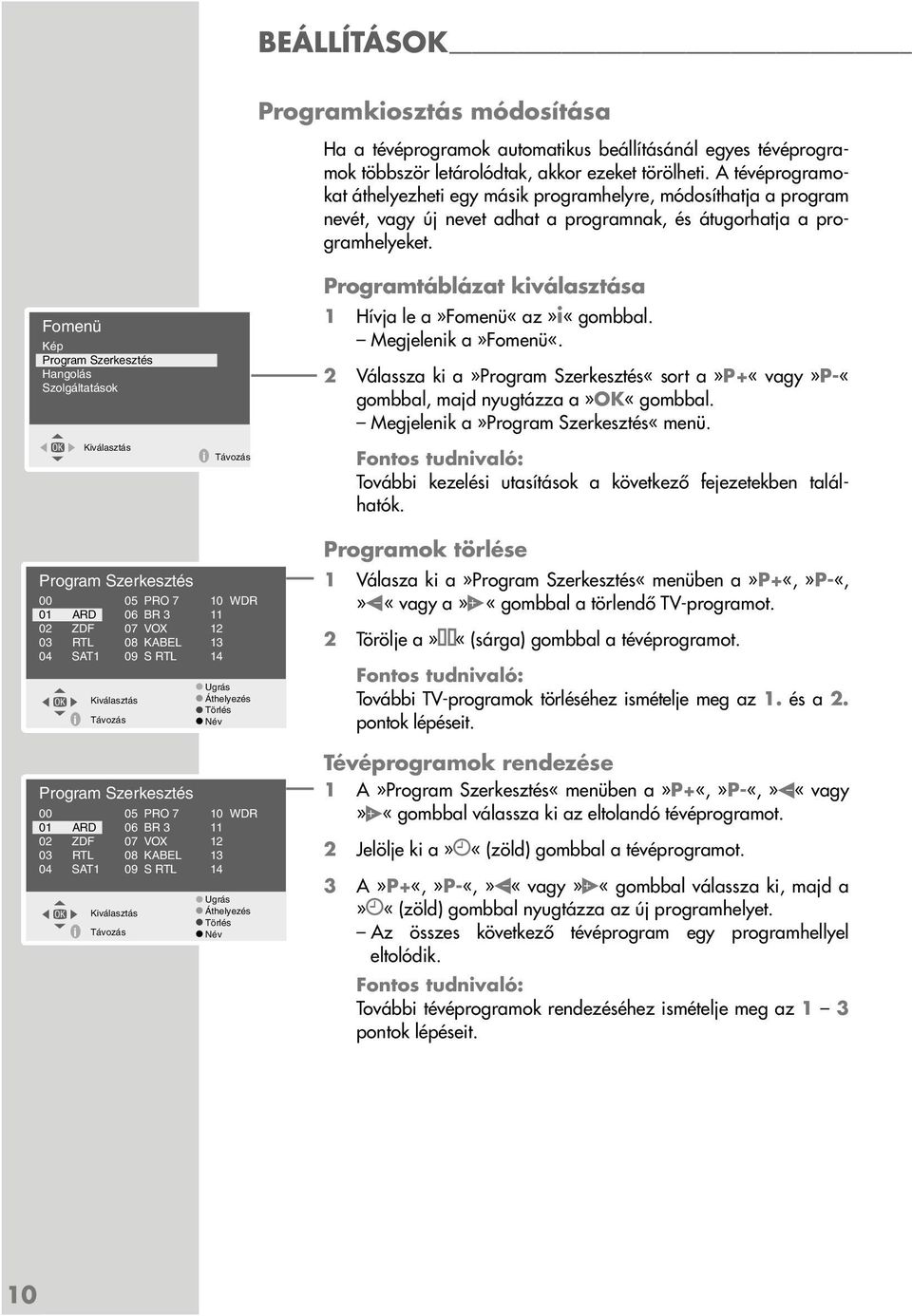

10 BEÁLLÍTÁSOK Programkiosztás módosítása Ha a tévéprogramok automatikus beállításánál egyes tévéprogramok többször letárolódtak, akkor ezeket törölheti. A tévéprogramokat áthelyezheti egy másik programhelyre, módosíthatja a program nevét, vagy új nevet adhat a programnak, és átugorhatja a programhelyeket. Programtáblázat kiválasztása Fomenü Kép Program Szerkesztés Hangolás Szolgáltatások OK Kiválasztás i Távozás 1 Hívja le a»fomenü«az»i«gombbal. Megjelenik a»fomenü«. 2 Válassza ki a»program Szerkesztés«sort a»p+«vagy»p-«gombbal, majd nyugtázza a»ok«gombbal. Megjelenik a»program Szerkesztés«menü. Fontos tudnivaló: További kezelési utasítások a következő fejezetekben találhatók. Program Szerkesztés PRO 7 10 WDR 01 ARD 06 BR ZDF 07 VOX RTL 08 KABEL SAT1 09 S RTL 14 OK i Kiválasztás Távozás Program Szerkesztés Ugrás Áthelyezés Törlés Név PRO 7 10 WDR 01 ARD 06 BR ZDF 07 VOX RTL 08 KABEL SAT1 09 S RTL 14 OK i Kiválasztás Távozás Ugrás Áthelyezés Törlés Név Programok törlése 1 Válasza ki a»program Szerkesztés«menüben a»p+«,»p-«,»«vagy a»«gombbal a törlendő TV-programot. 2 Törölje a»«(sárga) gombbal a tévéprogramot. Fontos tudnivaló: További TV-programok törléséhez ismételje meg az 1. és a 2. pontok lépéseit. Tévéprogramok rendezése 1 A»Program Szerkesztés«menüben a»p+«,»p-«,»«vagy»«gombbal válassza ki az eltolandó tévéprogramot. 2 Jelölje ki a»«(zöld) gombbal a tévéprogramot. 3 A»P+«,»P-«,»«vagy»«gombbal válassza ki, majd a»«(zöld) gombbal nyugtázza az új programhelyet. Az összes következő tévéprogram egy programhellyel eltolódik. Fontos tudnivaló: További tévéprogramok rendezéséhez ismételje meg az 1 3 pontok lépéseit. 10

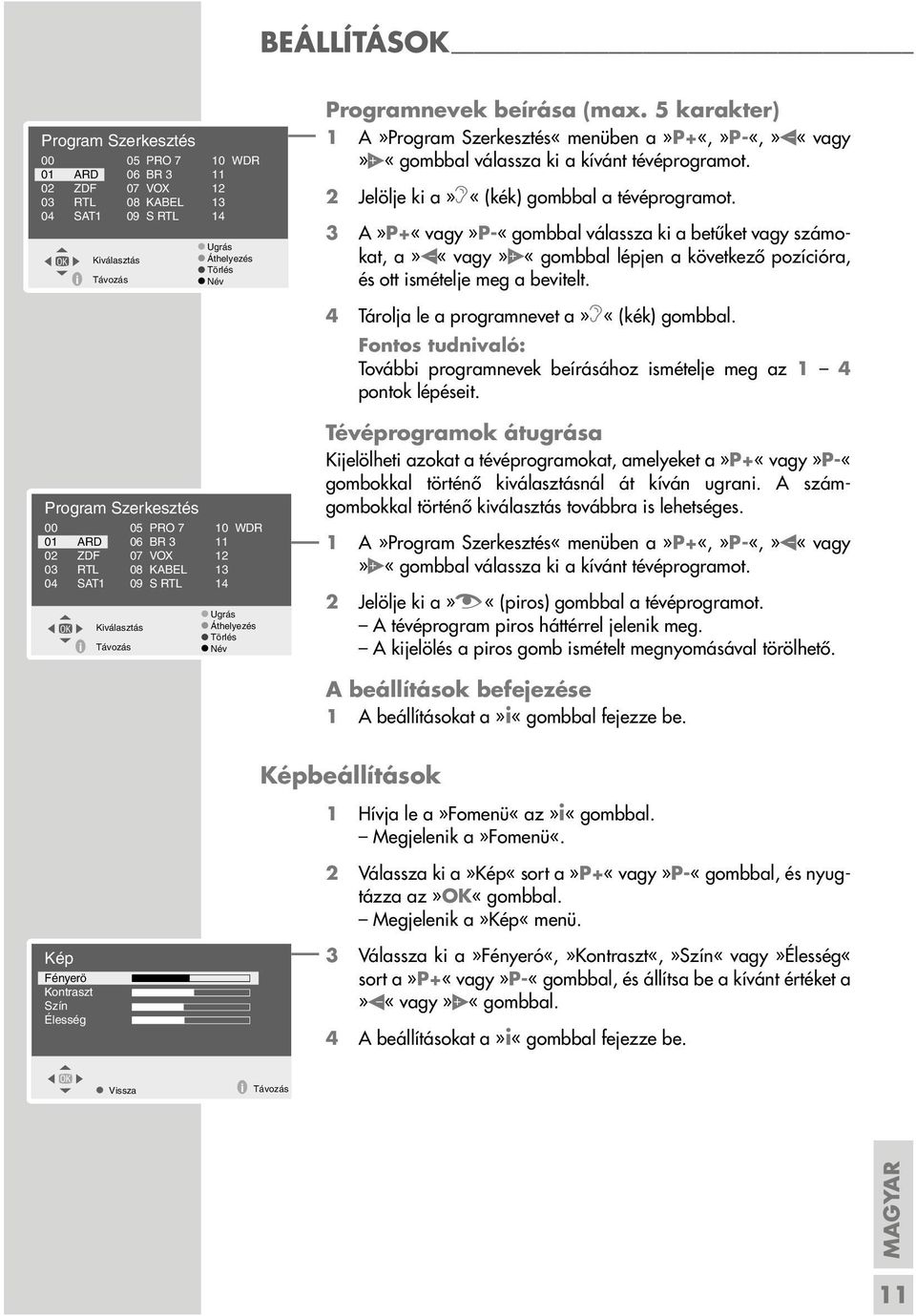

11 BEÁLLÍTÁSOK Program Szerkesztés PRO 7 10 WDR 01 ARD 06 BR ZDF 07 VOX RTL 08 KABEL SAT1 09 S RTL 14 OK i Program Szerkesztés PRO 7 10 WDR 01 ARD 06 BR ZDF 07 VOX RTL 08 KABEL SAT1 09 S RTL 14 OK i Kiválasztás Távozás Kiválasztás Távozás Ugrás Áthelyezés Törlés Név Ugrás Áthelyezés Törlés Név Programnevek beírása (max. 5 karakter) 1 A»Program Szerkesztés«menüben a»p+«,»p-«,»«vagy»«gombbal válassza ki a kívánt tévéprogramot. 2 Jelölje ki a»f«(kék) gombbal a tévéprogramot. 3 A»P+«vagy»P-«gombbal válassza ki a betűket vagy számokat, a»«vagy»«gombbal lépjen a következő pozícióra, és ott ismételje meg a bevitelt. 4 Tárolja le a programnevet a»f«(kék) gombbal. Fontos tudnivaló: További programnevek beírásához ismételje meg az 1 4 pontok lépéseit. Tévéprogramok átugrása Kijelölheti azokat a tévéprogramokat, amelyeket a»p+«vagy»p-«gombokkal történő kiválasztásnál át kíván ugrani. A számgombokkal történő kiválasztás továbbra is lehetséges. 1 A»Program Szerkesztés«menüben a»p+«,»p-«,»«vagy»«gombbal válassza ki a kívánt tévéprogramot. 2 Jelölje ki a»z «(piros) gombbal a tévéprogramot. A tévéprogram piros háttérrel jelenik meg. A kijelölés a piros gomb ismételt megnyomásával törölhető. A beállítások befejezése 1 A beállításokat a»i«gombbal fejezze be. Képbeállítások 1 Hívja le a»fomenü«az»i«gombbal. Megjelenik a»fomenü«. 2 Válassza ki a»kép«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. Megjelenik a»kép«menü. Kép Fényerö Kontraszt Szín Élesség 3 Válassza ki a»fényeró«,»kontraszt«,»szín«vagy»élesség«sort a»p+«vagy»p-«gombbal, és állítsa be a kívánt értéket a»«vagy»«gombbal. 4 A beállításokat a»i«gombbal fejezze be. OK Vissza i Távozás MAGYAR 11

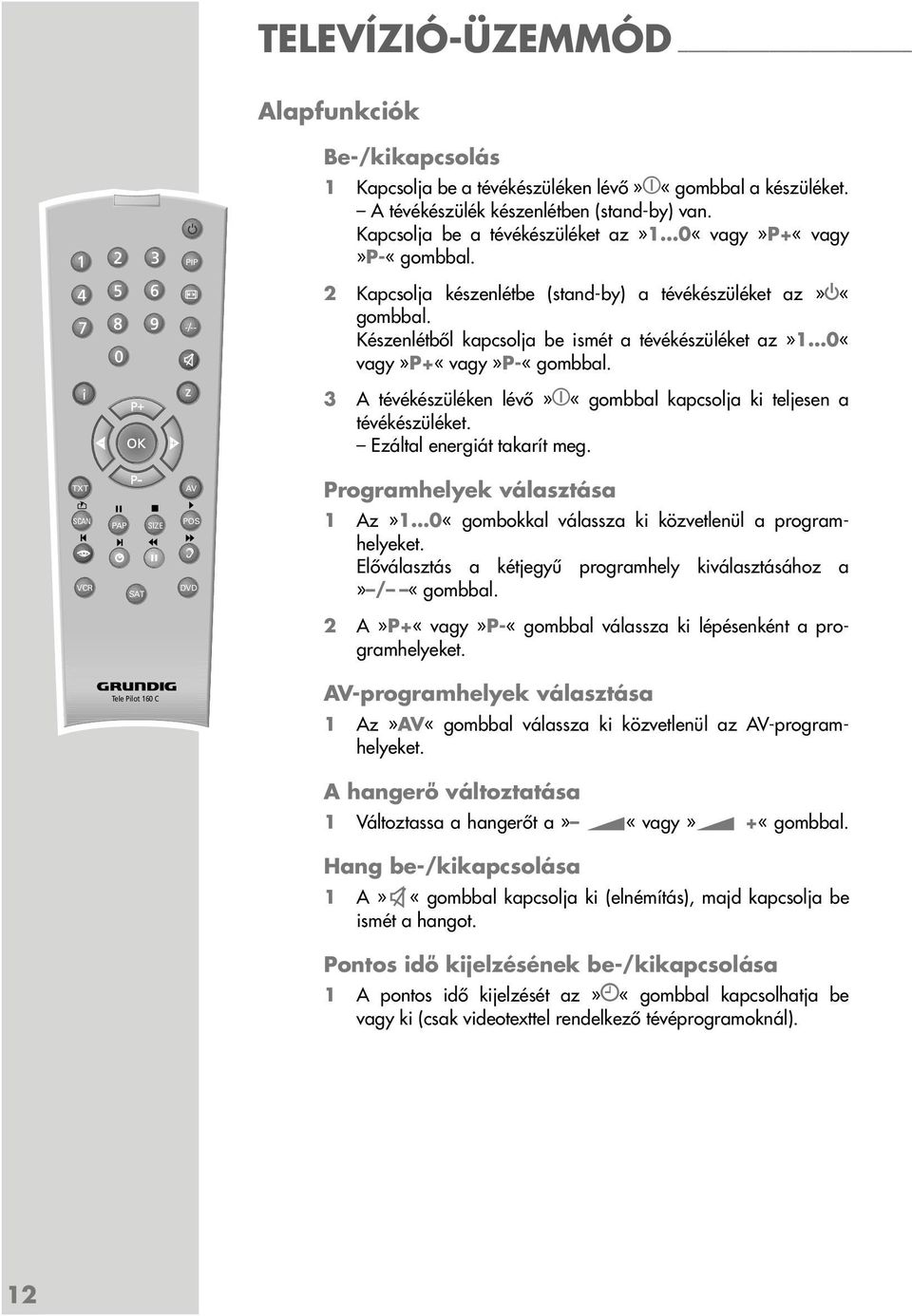

12 TELEVÍZIÓ-ÜZEMMÓD Alapfunkciók Be-/kikapcsolás PIP 1 Kapcsolja be a tévékészüléken lévő»«gombbal a készüléket. A tévékészülék készenlétben (stand-by) van. Kapcsolja be a tévékészüléket az»1 0«vagy»P+«vagy»P-«gombbal. 2 Kapcsolja készenlétbe (stand-by) a tévékészüléket az»«gombbal. Készenlétből kapcsolja be ismét a tévékészüléket az»1 0«vagy»P+«vagy»P-«gombbal. z 3 A tévékészüléken lévő»«gombbal kapcsolja ki teljesen a tévékészüléket. Ezáltal energiát takarít meg. TXT AV Programhelyek választása SCAN VCR PAP SIZE SAT POS d DVD 1 Az»1 0«gombokkal válassza ki közvetlenül a programhelyeket. Előválasztás a kétjegyű programhely kiválasztásához a» / «gombbal. 2 A»P+«vagy»P-«gombbal válassza ki lépésenként a programhelyeket. Tele Pilot 160 C AV-programhelyek választása 1 Az»AV«gombbal válassza ki közvetlenül az AV-programhelyeket. A hangerő változtatása 1 Változtassa a hangerőt a» «vagy» +«gombbal. Hang be-/kikapcsolása 1 A»p«gombbal kapcsolja ki (elnémítás), majd kapcsolja be ismét a hangot. Pontos idő kijelzésének be-/kikapcsolása 1 A pontos idő kijelzését az»«gombbal kapcsolhatja be vagy ki (csak videotexttel rendelkező tévéprogramoknál). 12

13 TELEVÍZIÓ-ÜZEMMÓD Képformátum-átkapcsolás A tévékészülék automatikusan 16:9-es formátumra kapcsol, ha a készülék ezt a formátumot az Euro-AV csatlakozóhüvelyen felismeri. 1 Válassza ki a képformátumot a»e«gombbal, a képernyőn megjelenik a kiválasztott képformátum, pl.»16:9«. A következő képformátumok közül választhat:»auto«formátum 16:9-es adásoknál a készülék automatikusan a»16:9«képformátumra kapcsol. 4:3-as adásoknál a készülék automatikusan a»4:3«képformátumra kapcsol.»4:3«formátum 4:3-as adásoknál válassza a»4:3«képformátumot.»16:9«formátum 16:9-es adásoknál válassza a»16:9«képformátumot. Programváltogató funkció Ezzel a funkcióval letárolhatja az éppen nézett tévéprogramot, és más TV-programokra kapcsolhat (válthat) át. 1 Válassza ki az»1 0«vagy a»p+«,»p-«gombbal azt a TV-programot, amelyiket le szeretne tárolni a váltómemóriába (pl. PRO7 7. sz. TV-program), és végezze el a letárolást a»z«gombbal. A képernyőn megjelenik pl. a»z > P7 PRO7«kijelzés. 2 Kapcsoljon át az»1 0«vagy a»p+«,»p-«gombbal egy másik TV-programra. 3 A»Z«gombbal bármikor visszakapcsolhat (átválthat) a tárolt TV-programra (a példában a PRO7-re), majd ismét az utoljára nézett programra. 4 A programváltogató funkciót az»i«gombbal fejezheti be. Eltűnik a kijelzés. MAGYAR 13

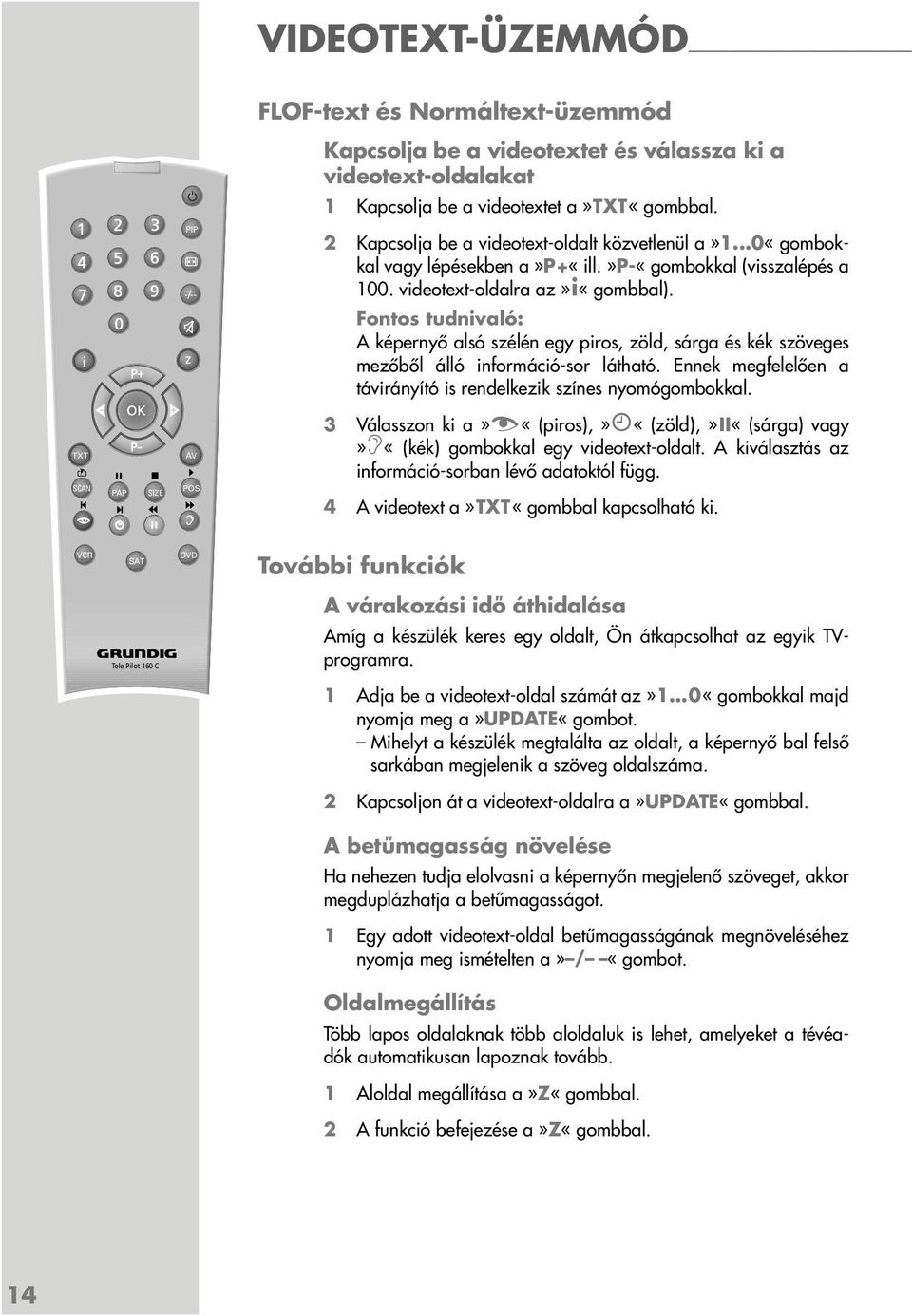

14 VIDEOTEXT-ÜZEMMÓD FLOF-text és Normáltext-üzemmód Kapcsolja be a videotextet és válassza ki a videotext-oldalakat 1 Kapcsolja be a videotextet a»txt«gombbal. PIP z 2 Kapcsolja be a videotext-oldalt közvetlenül a»1...0«gombokkal vagy lépésekben a»p+«ill.»p-«gombokkal (visszalépés a 100. videotext-oldalra az»i«gombbal). Fontos tudnivaló: A képernyő alsó szélén egy piros, zöld, sárga és kék szöveges mezőből álló információ-sor látható. Ennek megfelelően a távirányító is rendelkezik színes nyomógombokkal. TXT AV 3 Válasszon ki a»z «(piros),» «(zöld),»ii«(sárga) vagy» F«(kék) gombokkal egy videotext-oldalt. A kiválasztás az információ-sorban lévő adatoktól függ. SCAN PAP SIZE POS d 4 A videotext a»txt«gombbal kapcsolható ki. VCR SAT DVD További funkciók A várakozási idő áthidalása Tele Pilot 160 C Amíg a készülék keres egy oldalt, Ön átkapcsolhat az egyik TVprogramra. 1 Adja be a videotext-oldal számát az»1 0«gombokkal majd nyomja meg a»update«gombot. Mihelyt a készülék megtalálta az oldalt, a képernyő bal felső sarkában megjelenik a szöveg oldalszáma. 2 Kapcsoljon át a videotext-oldalra a»update«gombbal. A betűmagasság növelése Ha nehezen tudja elolvasni a képernyőn megjelenő szöveget, akkor megduplázhatja a betűmagasságot. 1 Egy adott videotext-oldal betűmagasságának megnöveléséhez nyomja meg ismételten a» / «gombot. Oldalmegállítás Több lapos oldalaknak több aloldaluk is lehet, amelyeket a tévéadók automatikusan lapoznak tovább. 1 Aloldal megállítása a»z«gombbal. 2 A funkció befejezése a»z«gombbal. 14

15 VIDEOTEXT-ÜZEMMÓD Az aloldal közvetlen lehívása Ha a videotext-oldal további oldalakat tartalmaz, a képernyőn megjelenik az aktuális aloldal száma, valamint az összes oldalszám. 1 Hívja fel a»sub«gombbal az Aloldalak funkciót. 2 Válassza ki a kívánt aloldalt négy számjegyűen az»1 0«gombokkal. A kívánt aloldal rövid idő után megjelenik. Válasznyugtázás Bizonyos videotext-oldalak rejtett válaszokat vagy információkat is tartalmazhatnak. Ezek lehívhatók. 1 Információk megjelenítése a»e«gombbal. 2 Információk elrejtése a»e«gombbal. MAGYAR 15

16 KOMFORTFUNKCIÓK Képformátum A képformátumot 16:9-re állíthatja, ha a műsorszórók műsora vagy a DVD-ről jövő kép 16:9-es formátumú. Szolgáltatások Képformátum AUTO Elalvás. Kapcs. 00:12 AVL Be Nyelv OK Vissza i Távozás 1 Hívja fel a»fomenü«az»i«gombbal. Megjelenik a»fomenü«. 2 Válassza ki a»szolgáltatások«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki a»képformátum«sort a»p+«vagy a»p-«gombbal. 4 Válassza ki a kívánt képformátumot a»«vagy a»«gombbal. 5 A beállítást a»i«gombbal fejezze be. Kikapcsolási idő megadása Ön megadhat egy kikapcsolási időt is. A TV-készülék a beállított idő leteltekor készenlétre (stand-by) kapcsol. Szolgáltatások Képformátum AUTO Elalvás. Kapcs. 00:12 AVL Be Nyelv OK Vissza i Távozás 1 Hívja fel a»fomenü«az»i«gombbal. Megjelenik a»fomenü«. 2 Válassza ki a»szolgáltatások«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki a»elalvás. Kapcs.«sort a»p+«vagy a»p-«gombbal. 4 Állítsa be a kívánt kikapcsolási időt (15-perces lépésekben 15 és 120 perc között) a»«vagy a»«gombbal. 5 A beállítást a»i«gombbal fejezze be. Fontos tudnivaló: A kikapcsolási idő törléséhez válassza ki újból a»elalvás. Kapcs.«sort, és állítsa be a»«vagy a»«gombbal a»ki«kijelzést. Automatikus hangerő A TV-adók eltérő hangerővel sugároznak. Az AVL (Automatic Volume Limiting) funkció egységes hangerőt biztosít, amikor az egyik TV-programról a másikra átkapcsol. 16 Szolgáltatások Képformátum AUTO Elalvás. Kapcs. 00:12 AVL Be Nyelv OK Vissza i Távozás 1 Hívja fel a»fomenü«az»i«gombbal. Megjelenik a»fomenü«. 2 Válassza ki a»szolgáltatások«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki az»avl«sort a»p+«vagy a»p-«gombbal, és válassza ki a»«vagy a»«gombbal a»be«kijelzést. 4 A beállítást az»i«gombbal fejezze be.

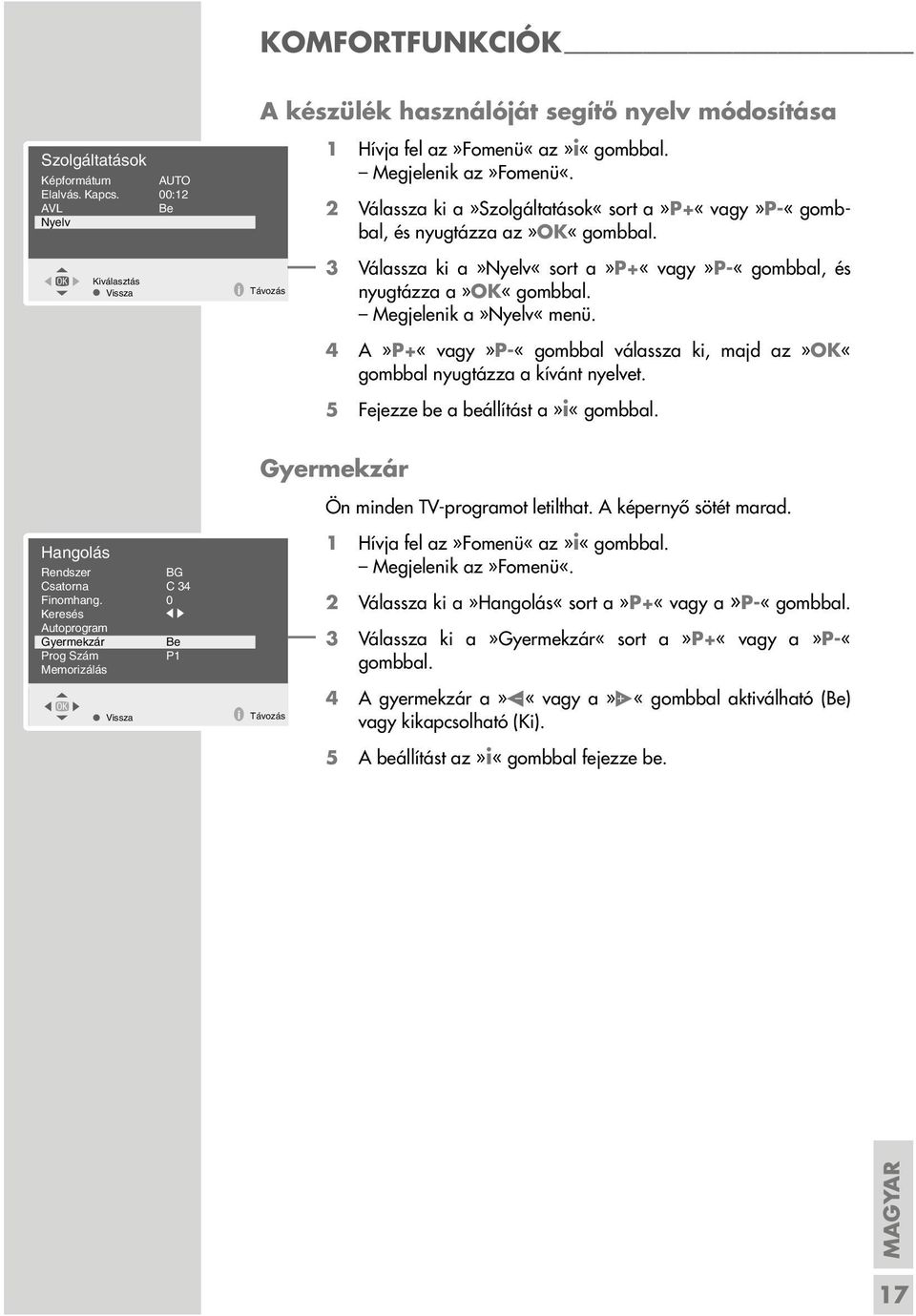

17 KOMFORTFUNKCIÓK A készülék használóját segítő nyelv módosítása Szolgáltatások Képformátum AUTO Elalvás. Kapcs. 00:12 AVL Be Nyelv OK Kiválasztás Vissza i Távozás 1 Hívja fel az»fomenü«az»i«gombbal. Megjelenik az»fomenü«. 2 Válassza ki a»szolgáltatások«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki a»nyelv«sort a»p+«vagy»p-«gombbal, és nyugtázza a»ok«gombbal. Megjelenik a»nyelv«menü. 4 A»P+«vagy»P-«gombbal válassza ki, majd az»ok«gombbal nyugtázza a kívánt nyelvet. 5 Fejezze be a beállítást a»i«gombbal. Gyermekzár Ön minden TV-programot letilthat. A képernyő sötét marad. Hangolás Rendszer BG Csatorna C 34 Finomhang. 0 Keresés Autoprogram Gyermekzár Be Prog Szám P1 Memorizálás OK Vissza i Távozás 1 Hívja fel az»fomenü«az»i«gombbal. Megjelenik az»fomenü«. 2 Válassza ki a»hangolás«sort a»p+«vagy a»p-«gombbal. 3 Válassza ki a»gyermekzár«sort a»p+«vagy a»p-«gombbal. 4 A gyermekzár a»«vagy a»«gombbal aktiválható (Be) vagy kikapcsolható (Ki). 5 A beállítást az»i«gombbal fejezze be. MAGYAR 17

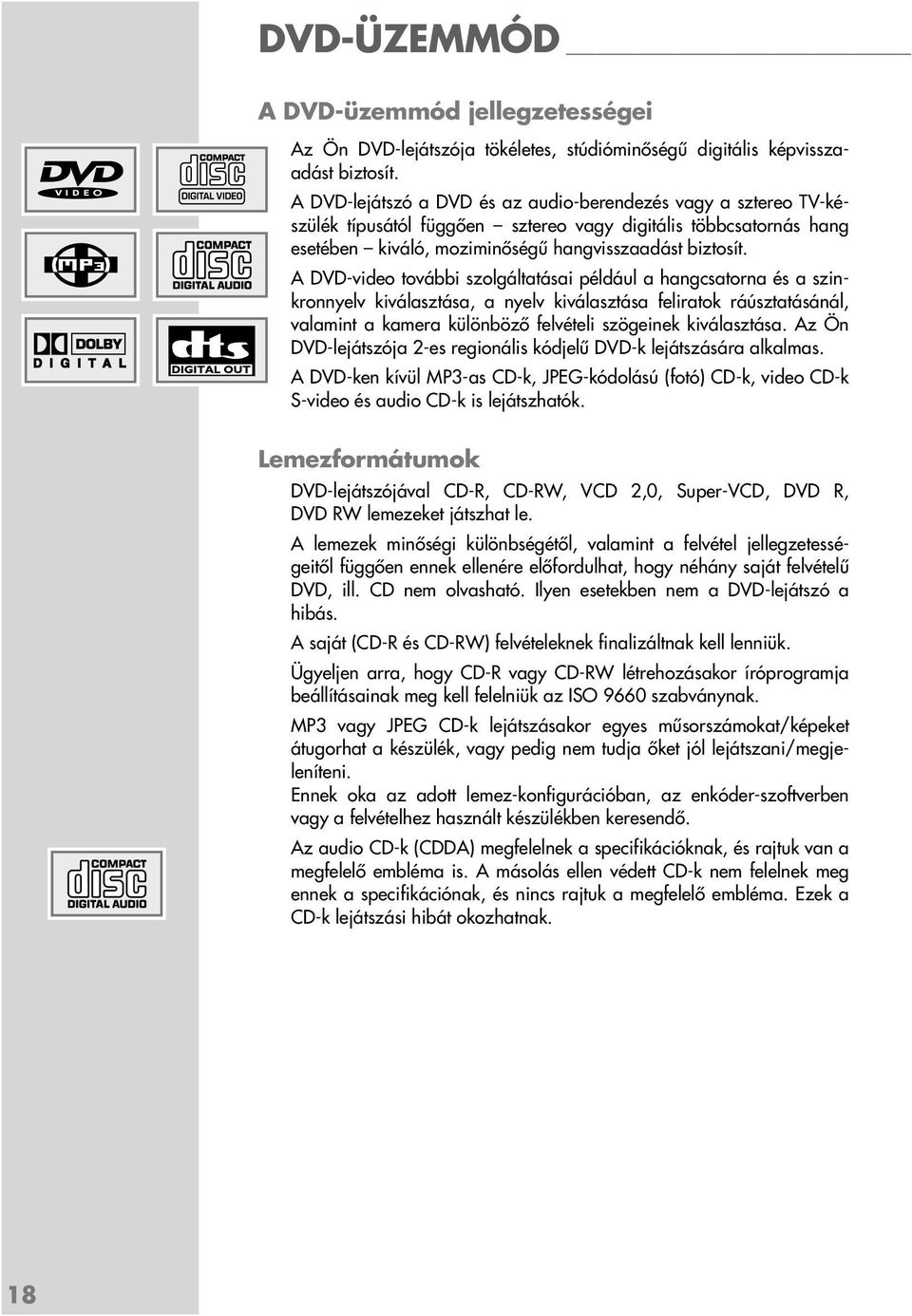

18 DVD-ÜZEMMÓD A DVD-üzemmód jellegzetességei Az Ön DVD-lejátszója tökéletes, stúdióminőségű digitális képvisszaadást biztosít. A DVD-lejátszó a DVD és az audio-berendezés vagy a sztereo TV-készülék típusától függően sztereo vagy digitális többcsatornás hang esetében kiváló, moziminőségű hangvisszaadást biztosít. A DVD-video további szolgáltatásai például a hangcsatorna és a szinkronnyelv kiválasztása, a nyelv kiválasztása feliratok ráúsztatásánál, valamint a kamera különböző felvételi szögeinek kiválasztása. Az Ön DVD-lejátszója 2-es regionális kódjelű DVD-k lejátszására alkalmas. A DVD-ken kívül MP3-as CD-k, JPEG-kódolású (fotó) CD-k, video CD-k S-video és audio CD-k is lejátszhatók. Lemezformátumok DVD-lejátszójával CD-R, CD-RW, VCD 2,0, Super-VCD, DVD R, DVD RW lemezeket játszhat le. A lemezek minőségi különbségétől, valamint a felvétel jellegzetességeitől függően ennek ellenére előfordulhat, hogy néhány saját felvételű DVD, ill. CD nem olvasható. Ilyen esetekben nem a DVD-lejátszó a hibás. A saját (CD-R és CD-RW) felvételeknek finalizáltnak kell lenniük. Ügyeljen arra, hogy CD-R vagy CD-RW létrehozásakor íróprogramja beállításainak meg kell felelniük az ISO 9660 szabványnak. MP3 vagy JPEG CD-k lejátszásakor egyes műsorszámokat/képeket átugorhat a készülék, vagy pedig nem tudja őket jól lejátszani/megjeleníteni. Ennek oka az adott lemez-konfigurációban, az enkóder-szoftverben vagy a felvételhez használt készülékben keresendő. Az audio CD-k (CDDA) megfelelnek a specifikációknak, és rajtuk van a megfelelő embléma is. A másolás ellen védett CD-k nem felelnek meg ennek a specifikációnak, és nincs rajtuk a megfelelő embléma. Ezek a CD-k lejátszási hibát okozhatnak. 18

19 DVD-ÜZEMMÓD Előkészületek Bekapcsolás 1 Kapcsolja be a TV-készüléket, és a»tv/dvd«gombbal válassza ki a DVD-üzemmódot. 2 Ha audio-berendezést vagy AV-vevőt csatlakoztatott a készülékre, akkor kapcsolja be azt, majd válassza ki a készülékhez tartozó, megfelelő hangbemenetet. Lemez behelyezése 1 Nyissa ki a lemeztartót a»«gombbal. A lemeztartó kinyílik. 2 Helyezze be a kívánt CD-t a felirattal (a címkés oldallal) felfelé a lemeztartóba. 3 Csukja be a lemeztartót a»«gombbal. A lemeztartó helyére megy, és a készülék beolvassa a lemezt. Fontos tudnivalók: A DVD, VCD, SVCD vagy audio CD (CDDA) lejátszása automatikusan indul. MP3 vagy JPEG CD-nél a fájl-böngésző jelenik meg. Ha a TV-készülék képernyőjén a» «szimbólum jelenik meg, akkor a kiválasztott funkcióra ennél a lemeznél nincs lehetőség. Lemez kivétele 1 Nyissa ki a lemeztartót a»«gombbal, és vegye ki a lemezt. - MAGYAR 19

20 DVD-ÜZEMMÓD A DVD ismertetőjegyei A DVD-ket a címkén lévő emblémáról ismerheti fel. A DVD tartalmától függően a lemezek egy vagy több műsorszámmal rendelkeznek. Mindegyik műsorszám egy vagy több fejezetet (chapter) tartalmazhat. A műsorszámok és a fejezetek egyszerűen és kényelmesen választhatók ki. A DVD lejátszása a DVD-lejátszó menüjén keresztül a TV-készülék képernyőjén ellenőrizhető és vezérelhető. A DVD jellegzetességei A DVD-k a címmenüben áttekintést adnak a lemezen lévő műsorszámokról és/vagy a műsorszámok szakaszairól. A DVD-lejátszó néhány funkcióját, mint például a lassítást, az állóképet vagy az autoplayt, a DVD is vezérelheti. Ez úgy fordulhat elő, hogy például az állókép-funkció bizonyos jelenetekben nem választható ki. Sok DVD-nél akár nyolc nyelven is készítenek felvételt a hangsávokra. Ön kiválaszthatja a kívánt nyelvet. Sok DVD-t a gyártók többnyelvű feliratokkal láttak el. A feliratok beúsztatását akár 32 nyelvből is kiválaszthatja. A filmeket a legkülönbözőbb időpontokban a világ különböző régióiban jelentetik meg, ezért az összes DVD-lejátszót az egész világon regionális kóddal látják el. Az Ön DVD-lejátszójához a 2-es regionális kód tartozik. A DVD-ken is lehet egy további regionális kód. Ha a DVD-lejátszójába egy eltérő regionális kódjelű DVD-t tesz be, akkor TV-készülékének képernyőjén utalás jelenik meg a regionális kódra. Ez a DVD nem játszható le. 20 Az S VCD-k és VCD-k ismertetőjegyei Az S VCD-ket/VCD-ket (video CD-ket) a címkén lévő emblémáról ismerheti fel. Az S VCD-k és VCD-k tartalmuk (filmek, videoklipek stb.) szerint egy vagy több műsorszámot (track) tartalmazhatnak. Az S VCD-k és VCD-k anyaga az audio CD-khez hasonlóan egy track-struktúrával vannak felvéve. Az S VCD-k és VCD-k a track-navigálás céljára a PBC-rendszerrel (Play Back Control) készülhetnek. Ez az alkalmazott szerkesztő és író szoftvertől függ. Az S VCD-k és VCD-k lejátszása a menün keresztül a TV-készülék képernyőjén ellenőrizhető és vezérelhető. Az S VCD-k és VCD-k lejátszásakor néhány funkció (lassítás, kamera-nézőszög, jelenetek megjelölése) nem választható ki. Ez az S VCD és VCD előállításától függ. Az S VCD-k az előállítástól függően különböző szinkronnyelveket és feliratokat tartalmazhatnak.

21 DVD-ÜZEMMÓD Az MP3 CD ismertetőjegyei Az MP3 az MPEG-1 Audio Layer 3 elnevezés rövidítése és a Motion Picture Expert Group (MPEG) szabványából ered, amit filmadatok tömörítéséhez terveztek. Az MP3-formátumnak köszönhetően az audio fájlok csaknem CD-minőségben tárolhatók le a számítógépben. Eközben az eredeti adatmennyiségnek mindössze kb. 10%-ára van szükség. Az MP3-fájlok enkódolása standardszerűen 128 kbps bitrátával történik. Mindig érvényes azonban az, hogy minél magasabb egy MP3-fájl bitrátája, annál jobb a hangzás minősége. Az Interneten a legtöbb MP3-fájl enkódolása 128, ill. 160 kbps-sel történik. A 160 kbps már CD-minőségnek számít. Az MP3-fájlok az Internetről is letölthetők, majd CD ROM-ra írhatók. A DVD-lejátszó képes arra, hogy a fájl fejlécéből kiolvassa az ún. ID3 tag-et, ami a műsorszámra és az előadóra vonatkozó információkat tartalmazza, és ezeket az információ-menüben, a státusz-sorban kijelezze. Az MP3 CD-k hangfelvételeket tartalmaznak. Ezek a szokásos módon audio-berendezés segítségével játszhatók le. Az MP3-lejátszásnál kiadott digitális jelek az audio-kimenet beállításától függetlenül PCM-kódolással rendelkeznek. A jelek kiadása a zeneforráséval megegyező adatrátával történik (lehetséges változatok: 32 kbps 320 kbps, ideális: 128 kbps). Az MP3-fájlok a számítógépes fájlokhoz hasonlóan mappákba és almappákba rendezhetők. A JPEG CD ismertetőjegyei JPEG a Joint Picture Experts Group rövidítése. Ezt az eljárást képfájlok tömörítésére fejlesztették ki. A JPEG-fájlok más típusú fájlokkal együtt CD-re írhatók. Az ilyen CD-ket fájl CD-nek vagy Mixed Mode CD-nek nevezik. Tartalmazhatnak pl. MP3-fájlokat (audio) és JPEG-fájlokat is pl. az albumborító bemutatásához. A JPEG CD-n a fájlokat mappákba (könyvtárakba) lehet összefoglalni. Ez a struktúra hasonlít az MP3 CD struktúrájához. A JPEG CD-k csak tömörített JPEG-formátumú adatokat tartalmaznak. Ezek legtöbbször digitális kamerák adatai, vagy képfeldolgozó programoktól származnak. Az adatok (képek) egyenként vagy diabemutatóként sorban is megjeleníthetők. Az audio CD ismertetőjegyei Az audio CD ezen embléma alapján ismerhető fel. Az audio CD-k csak hangfelvételeket tartalmaznak. Ezek a szokásos módon audio-berendezés segítségével játszhatók le. Az egyes műsorszámok egymás után vannak felvéve. Nincs semmilyen tagolás (mappa) a lemezen. MAGYAR 21

22 DVD-ÜZEMMÓD Működés DVD-vel, video CD-vel vagy audio CD-vel A felhasznált lemeztől függően néhány funkció nem választható ki. Egy műsorszám lejátszása 1 A lemeztartó bezáródása és a lemez beolvasása után automatikusan megkezdődik a lejátszás. 2 A lejátszás szüneteltetésére (állóképre) a»8!«gombbal kapcsolhat. 3 A lejátszás a»8!«gombbal folytatható. 4 A lejátszás a»7«gombbal szakítható meg. 5 A lejátszás a»8!«gombbal folytatható. 6 A lejátszás a»7«gombbal fejezhető be (kétszer nyomja meg). Fontos tudnivaló: A felhasznált lemeztől függően arra is szüksége lehet, hogy a lemez tartalomjegyzékéből válassza ki a fejezetet vagy a műsorszámot a»p+«,»p-«,»«vagy»«gombokkal, majd aktiválja az»ok«gombbal, vagy indítsa el a lejátszást a»8!«gombbal. Információk előhívása* A képernyőn műsorszámot, fejezetet és lejátszási időt tartalmazó információk jeleníthetők meg. 1 Az információ-menü megjelenítéséhez nyomja meg kétszer a»go TO«gombot. A következőkről kaphat információkat: DVD, VCD A lemez fajtája Cim 01/02 Aktuális zeneszám és a létező műsorszámok Fejezet 03/18 Aktuális fejezet és a létező fejezetek 2:05:00 A fejezet eltelt játékideje 0:03:50 A fejezet még visszalévő játékideje 2 Az információ-menü eltüntetéséhez nyomja meg ismét a»go TO«gombot. Célkeresési funkció előhívása* A célkeresési funkcióval másodpercnyi pontossággal kiválaszthat egy lejátszási pozíciót. 1 A célkeresési funkció megjelenítéséhez nyomja meg háromszor a»go TO«gombot. 2 Az idő, a műsorszám és a fejezet bevitele a»«vagy a»«gombbal választható ki. 3 Vigye be az»1 0«számjegygombokkal az időt, a műsorszám, ill. a fejezet számát, és nyugtázza azt az»ok«gombbal. 4 A lejátszás elkezdődik a megadott pozíción. 22 * Csak DVD és video CD

23 DVD-ÜZEMMÓD Nézőszög és ismétlési funkció kiválasztása* Sok DVD-n vannak olyan jelenetek vagy szakaszok, amelyeket különböző kamera-állásokból (különféle nézőszögből) többször is felvettek. Ön kiválaszthatja ezeket a különböző nézőszögeket. Az ismétlési funkcióval az éppen futó fejezetet vagy az éppen futó műsorszámot ismételheti meg. 1 A nézőszög és az ismétlési funkció megjelenítéséhez nyomja meg háromszor a»go TO«gombot. 2 Válassza ki a»szemszög«(nézőszög) vagy az»megismét.«(ismétlési funkció) szöveget a»«vagy a»«gombbal. 3 Válassza ki a kívánt nézőszöget vagy ismétlési funkciót az»ok«gombbal. 4 A menü eltüntetéséhez nyomja meg ismét a»go TO«gombot. Műsorszám és fejezet kiválasztása a lemezmenüvel* Ha egy lemez több műsorszámot és/vagy fejezetet tartalmaz, akkor Ön kiválaszthatja ezeket. Azt, hogy egy lemez több műsorszámot vagy fejezetet tartalmaz, az információ-menüben megjelenő»műsorszám«és»fejezet«kijelzésekről ismerheti fel. 1 Hívja fel a lemez tartalmát a»dvd MENU«(lemezmenü) vagy a»title«(műsorszám-menü) gombbal. Ha a lemez műsorszám-menüt tartalmaz, az megjelenik a képernyőn. 2 Válassza ki a műsorszámot vagy a fejezetet a»p+«,»p-«,»«vagy a»«gombbal, és aktiválja az»ok«gombbal. A lejátszás a kiválasztott műsorszámmal/fejezettel kezdődik. Fejezet lépésenkénti kiválasztása (SKIP) 1 Válassza ki a következő fejezetet, ehhez lejátszás közben nyomja meg a»s6«gombot. 2 Az előző fejezet a»5a«gombbal választható ki. A lejátszás megszakítása/folytatása (resume) A DVD lejátszása bárhol megszakítható, majd ugyanazon a helyen folytatható. 1 A lejátszás megszakításához nyomja meg csak egyszer a»7«gombot. 2 Ha a lejátszást ott akarja folytatni, ahol megszakította, akkor nyomja meg a»8!«gombot. A lejátszás befejezése A lejátszás bármikor befejezhető, ehhez nyomja meg kétszer a»7«gombot. MAGYAR * Csak DVD és video CD 23

24 DVD-ÜZEMMÓD Kiegészítő lejátszási funkciók DVD-vel vagy video CD-vel Fontos tudnivalók: A képkeresés, lassítás és állókép funkcióknál a hang némára kapcsol. Egyes funkciók nem választhatók ki. Ez a felhasznált lemeztől függ. Képkeresés Különböző sebességek közül választhat. 1 Válassza ki a kívánt lejátszási sebességet lejátszás alatt a»3«vagy a»4«gombbal. 2 A lejátszáshoz való visszatéréshez nyomja meg a»8!«gombot. Lassítás Különböző sebességek (1/2, 1/4, 1/6, 1/8, hátra vagy előre) közül választhat. 1 Nyomja meg lejátszás közben a»8!«gombot. 2 Válassza ki a kívánt lassítási sebességet a»3«vagy a»4«gombbal. 3 A lejátszáshoz való visszatéréshez nyomja meg a»8!«gombot. Állókép (szünet) 1 Nyomja meg lejátszás közben a»8!«gombot. 2 A lejátszáshoz való visszatéréshez nyomja meg a»8!«gombot. Képkinagyítás (zoom) Ezzel a funkcióval képkivágások nagyíthatók ki. A képkinagyítások 1, 2, 3, 4, Ki (normál kép) sorrendben választhatók ki. 1 Lejátszás közben vagy a szünet alatt nyomja meg ismét a»e«gombot. A képkivágás kinagyítódik. 2 A képkivágás a»p+«,»p-«,»«vagy a»«gombbal mozgatható a képernyőn. 3 A normális képméretre a»e«gombbal kapcsolhat vissza. 24

25 DVD-ÜZEMMÓD Működés MP3 CD-vel vagy JPEG CD-vel Lejátszás 1 A lemeztartó becsukása és az MP3 CD/JPEG CD beolvasása után megjelenik a lemez fájl-böngészője ( tartalomjegyzéke ). 2 Válassza ki a kívánt műsorszámot a»p+«,»p-«,»«vagy a»«gombbal, és indítsa el a lejátszást az»ok«gombbal. 3 A lejátszás a»8!«gombbal szakítható meg (szünet). 4 A lejátszás a»8!«gombbal folytatható. 5 A lejátszás a»7«gombbal fejezhető be. Műsorszám célzott kiválasztása a számjegygombokkal 1 Válassza ki lejátszás közben a kívánt műsorszámot az»1 0«gombbal, majd az»ok«gombbal nyugtázza a beállítást. A lejátszás a kiválasztott zeneszámmal kezdődik. Műsorszám lépésenkénti kiválasztása (SKIP) 1 Válassza ki lejátszás közben a következő műsorszámot a»s6«gombbal. 2 Az előző műsorszám a»5a«gombbal választható ki. A lejátszás a kiválasztott zeneszámmal kezdődik. JPEG CD lejátszásának kiegészítő funkciói Képmegjelenítés változtatása A képek forgathatók vagy tükrözhetők. 1 A képek 90 -os elforgatása lejátszás közben a»«vagy a»«gombbal történik. 2 A képek tükrözése lejátszás közben a»p+«vagy a»p-«gombbal történik. Képkinagyítás/kicsinyítés (zoom) Ezzel a funkcióval képkivágások nagyíthatók vagy kicsinyíthetők. 1 Lejátszás közben vagy a szünet alatt nyomja meg ismét a»e«gombot. A képkivágás kinagyítódik. 2 A normális képméretre a»e«gombbal kapcsolhat vissza. MAGYAR 25

26 DVD-ÜZEMMÓD Lejátszóprogram készítése és lefuttatása Ezzel a funkcióval lejátszási lista készíthető mindenfajta lemezhez. A listában max. 12 műsorszám, fejezet vagy zeneszám (track) tárolható le. 1 Helyezze a lemezt a fiókba. 2 Hívja elő a»program«menüt a»program«gombbal. A felhasznált lemeztől függően megjelenik a program menü, és az 1. pozíció ki van jelölve. Program Lejátszás Felmondani 3 Vigye be a műsorszám, fejezet vagy zeneszám számát az»1 0«gombokkal. 4 A következő beviteli hely a»«,»«,»p+«vagy a»p-«gombbal választható ki. Fontos tudnivaló: Ön minden bevitelt kitörölhet. Ehhez válassza ki a»felmondani«sort a»p+«,»p-«,»«vagy a»«gombbal, és nyugtázza a kiválasztást az»ok«gombbal. 5 A program lejátszásához válassza ki a»lejátszás«sort a»p+«,»p-«,»«vagy a»«gombbal, és nyugtázza a kiválasztást az»ok«gombbal. A program lejátszása megkezdődik. 6 A program lejátszása a»7«gombbal fejezhető be. 26

27 DVD-BEÁLLÍTÁSOK A TV-készülék DVD-részének működtetéséhez nincs szükség beállításokra. A menüben viszont pl. megváltoztathatja a készülékhasználót segítő utasítás nyelvét, kiválaszthatja a menü nyelvét, a képformátumot és sok más beállítást. Menü kiválasztása Berendezés Video Audio SzülŒi 1 Hívja elő a menüt a»dvd SETUP«gombbal. A menü megjelenik a képernyőn. Játékos Nyelv Filmfelirat Audio Nyelv Menü Nyelv Kijelzés Magyar Auto Auto Auto Be-. 2 Válassza ki a kívánt menüt a»«vagy a»«gombbal, és aktiválja a kiválasztást az»ok«gombbal. A kiválasztott menüsor ki van jelölve. 3 Válassza ki a kívánt sort a»p+«vagy a»p-«gombbal, majd nyugtázza a kiválasztást az»ok«gombbal. A beállítási lehetőségek megjelennek a képernyőn. 4 Válassza ki a kívánt funkciót/beállítást a»p+«vagy a»p-«gombbal, majd nyugtázza a kiválasztást az»ok«gombbal. Fontos tudnivaló: A»P+«gombbal csak felfelé váltható a menüsor. 5 A menü a»dvd SETUP«gombbal kapcsolható le. Választási lehetőségek a menükben Berendezés Video Audio SzülŒi Játékos Nyelv Filmfelirat Audio Nyelv Menü Nyelv Kijelzés Magyar Auto Auto Auto Be-. Nyelv Játékos Nyelv: A képernyőmenük nyelvének kiválasztása. Filmfelirat: Felirat kiválasztása és megjelenítése. Audio Nyelv: Szinkronnyelv kiválasztása. Menü Nyelv: A DVD-menük nyelvének kiválasztása. Kijelzés: Funkciókijelzések (pl. II szünet) be-/kikapcsolása. Berendezés Video Audio SzülŒi TV Kijelzés TV Tipus JPEG Nézet JPEG Interval Utolsó Memoria 4:3 PS Auto Eredeti 5 Másodperc Be-. Kép menü TV Kijelzés: Képformátum (4:3 PS (PanScan), 4:3 LB (Letterbox), 16:9) beállítása. TV Tipus: TV-norma (NTSC, PAL, Auto) kiválasztása. JPEG Nézet: JPEG-képek megjelenítésének kiválasztása (eredeti, képernyő nagyságú). JPEG Interval: JPEG-képek megtekintési idejének kiválasztása (5, 10, 15 másodperc). Utolsó Memoria: Be-/kikapcsolás. MAGYAR 27

28 DVD-BEÁLLÍTÁSOK Berendezés Video Audio SzülŒi SPDIF Kimenet LPCM 48k DS PCM Ki-. Berendezés Video Audio SzülŒi Jelszó SzülŒi ElŒzetes beáll FelnŒtt Visszaálitás F Hang menü SPDIF Kimenet: Digitális kimenet (Ki, Raw (eredeti hangformátum), PCM) beállítása. LPCM 48k DS: 48 khz (beállítás: Be) vagy 98 khz (beállítás: Ki) letapogatási frekvencia beállítása. Gyermekzár Jelszó: Jelszó bevitele és nyugtázása az»ok«gombbal. (A tetszőleges számkód bevitele után a hozzáférési szint már nem változtatható meg.) Szülői: Hozzáférési szint (1-től 8-ig) kiválasztása. (A kód mögötti zár-szimbólumnak nyitva kell lennie.) Előzetes beáll.: Vissza a gyári beállításra. 28

29 L R VIDEO A/L AV A/R COAXIAL MŰKÖDÉS KÜLSŐ KÉSZÜLÉKEKKEL Dekóder vagy műholdvevő Privát adók kódolt programjainak vételéhez dekóderre van szükség. Dekóder vagy műholdvevő csatlakoztatása Decoder PAY-TV 1 Kösse össze a tévékészülék»av1«csatlakozóhüvelyét és a dekóder megfelelő csatlakozóhüvelyét egy EURO-AV kábellel. Fontos tudnivalók: Ehhez a bemenethez a dekóder helyett műholdvevő is csatlakoztatható. Ha egyszerre kíván üzemeltetni egy műholdvevőt és egy dekódert, akkor a dekódert a műholdvevőhöz kell csatlakoztatnia. PRG/VOL MENU AUDIO VIDEO Dekóderes üzemmód 1 Kapcsolja be a dekódert és a tévékészüléket. 2 Válassza ki az»av1«programhelyet, ehhez nyomja meg többször az»av«gombot, amíg a tévékészüléken meg nem jelenik az»av1«kijelzés. Fejhallgató Fejhallgató csatlakoztatása 1 Dugja be a fejhallgató-csatlakozót (3,5 mm átmérőjű dugó) a tévékészülék elülső oldalán lévő fejhallgató-csatlakozóhüvelybe. MAGYAR 29

30 O U T AUDIO I N 2 EXTERNAL / DEC. - AV 2 1 EXTERNAL / EURO - AV 1 VIDEO A/L AV A/R COAXIAL MŰKÖDÉS KÜLSŐ KÉSZÜLÉKEKKEL Videomagnó vagy SET-TOP-Box Videomagnó, DVD-lejátszó vagy SET-TOP-Box csatlakoztatása L R L R 1 Kösse össze a tévékészülék»av1«csatlakozóhüvelyét és a videomagnó, a DVD-lejátszó vagy a SET-TOP-Box megfelelő csatlakozóhüvelyét egy EURO-AV (Scart) kábellel. Működés videomagnóval vagy SET-TOP-Boxszal 1 Kapcsolja be a videomagnót vagy a SET-TOP-Boxot, és válassza ki a kívánt funkciót. 2 Válassza ki az»av1«programhelyet az»av«gombbal. A tévékészüléken láthatók és hallhatók a videomagnó, a DVD-lejátszó vagy a SET-TOP-Box kép- és hanginformációi. Fontos tudnivalók: Az Euro-AV1 csatlakozóhüvelyhez külső RGB-készüléket (DVDlejátszót) is csatlakoztathat. Ehhez azonban egy teljes kiosztású Euro-AV kábelt kell használnia. A beépített DVD-lejátszó jele nem az Euro AV hüvelyen jön ki. Üzemeltetés S-videokészülékkel Ha Ön S-video-kimenetű készülékkel rendelkezik (például DVDlejátszóval), akkor azt EURO/AV-kábellel csatlakoztathatja az»av1«csatlakozóhüvelyhez. Az»AV1-S«programhely az»av«gombbal választható ki. 30

31 R L MŰKÖDÉS KÜLSŐ KÉSZÜLÉKEKKEL MENU AUDIO VIDEO Videokamera Videokamera csatlakoztatása 1 Kösse össze a tévékészülék sárga csatlakozóhüvelyét (VIDEO képjel) és a videokamera (VHS, Video 8) megfelelő csatlakozóhüvelyét egy Cinch-kábellel. 2 Kösse össze a tévékészülék fehér és piros csatlakozóhüvelyeit (L AUDIO R hangjel) és a videokamera megfelelő csatlakozóhüvelyeit egy Cinch-kábellel. Működés videokamerával 1 Kapcsolja be a videokamerát, helyezze be a kazettát és indítsa el a lejátszást. 2 Válassza ki az»av2«programhelyet az»av«gombbal. A tévékészüléken láthatók és hallhatók a videokamera kép- és hanginformációi. MAGYAR 31

32 WT A VIDEO A/L AV A/R COAXIAL MŰKÖDÉS KÜLSŐ KÉSZÜLÉKEKKEL Digitális többcsatornás erősítő, illetve digitális kétcsatornás audioberendezés csatlakoztatása Többcsatornás audio-/videoerősítő (Dolby* Digital Decoder vagy DTS) esetében a DVD digitális többcsatornás hangja dekódolható és optimálisan lejátszható. 1 Dugja be a kereskedelemben kapható cinch-kábelt a TV-készülék»COAXIAL«cinch-csatlakozójába (digitális hangjel) és a digitális többcsatornás erősítő megfelelő csatlakozójába. 2 Dugja be a kereskedelemben kapható cinch-kábelt a TV-készülék»VIDEO«(képjel),»A/L«(bal hangjel) és»a/r«(jobb hangjel) cinch-csatlakozójába és a digitális többcsatornás erősítő megfelelő csatlakozójába. Fontos tudnivaló: Digitális csatlakoztatás esetén is el kell végeznie az analóg audio-csatlakoztatást, mert a lemez típusától függően nem adható ki jel a»coaxial«csatlakozón keresztül. 32 * A Dolby Laboratories Licensing Corporation licence alapján gyártva. A Dolby, a Dolby Pro Logic, a Dolby Digital és a kettős D-szimbólum a Dolby Laboratories Licensing Corporation védjegyei. Copyright 1992 Dolby Laboratories, Inc. Minden jog fenntartva.

33 KÜLÖNLEGES BEÁLLÍTÁSOK Tévéprogramok beállítása A beállításra csak akkor van szükség, ha egy új tévéprogram jelenik meg, és Ön meg akarja tartani a programhelyek speciális sorrendjét. A tévéprogram vagy közvetlenül, vagy az automatikus keresővel állítható be. Hangolás Rendszer BG Csatorna C 34 Finomhang. 0 Keresés Autoprogram Gyermekzár Be Prog Szám P1 Memorizálás OK Vissza i Távozás Hangolás Rendszer BG Csatorna C 34 Finomhang. 0 Keresés Autoprogram Gyermekzár Be Prog Szám P1 Memorizálás OK Memorizálás Vissza i Távozás Tévéprogramok automatikus beállítása a keresővel 1 Hívja le a»fomenü«az»i«gombbal. 2 Válassza ki a»hangolás«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki a»prog Szám«sort a»p+«vagy»p-«gombbal, és állítsa be a kívánt programhelyet a»«vagy»«gombbal. 4 Válassza ki a»keresés«sort a»p+«vagy»p-«gombbal, és indítsa el a keresést a»«vagy»«gombbal. Ha a készülék kielégítően erős adójelet érzékel, akkor megszakad a keresés és megjelenik a kép. Addig ismételje a keresést, amíg meg nem jelenik a kívánt program. Fontos tudnivaló: Az aktuális rendszer automatikusan megjelenik a»rendszer«sorban. Ha a szín és/vagy a hang nincs rendben, akkor válaszsza ki a»rendszer«sort a»p+«vagy»p-«gombbal. A szükséges beállítást a»«vagy»«gombbal válassza ki. 5 Válassza ki a»memorizálás«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. Megjelenik a»memorizálva«üzenet. Fontos tudnivaló: További tévéprogramok beállításához ismételje meg a 3 5 pontok lépéseit. 6 Fejezze be a beállítást a»i«gombbal. Hangolás Rendszer BG Csatorna C 34 Finomhang. 0 Keresés Autoprogram Gyermekzár Be Prog Szám P1 Memorizálás OK Vissza i Távozás Tévéprogramok finombeállítása A tévékészülék automatikusan ráhangolódik a lehető legjobb vételre. Rosszabb vételi viszonyokkal rendelkező vidékeken szükség lehet a kézi finombeállításra. 1 Hívja le a»fomenü«az»i«gombbal. 2 Válassza ki a»hangolás«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki a»finomhang.«sort a»p+«vagy»p-«gombbal, és a»«vagy»«gombbal végezze el a beállítást. 4 Válassza ki a»memorizálás«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. Megjelenik a»memorizálva«üzenet. 5 Fejezze be a beállítást a»i«gombbal. MAGYAR 33

34 KÜLÖNLEGES BEÁLLÍTÁSOK Fomenü Kép Program Szerkesztés Hangolás Szolgáltatások OK Hangolás Rendszer BG Csatorna C 34 Finomhang. 0 Keresés Autoprogram Gyermekzár Be Prog Szám P1 Memorizálás OK Kiválasztás Hangolás Rendszer BG Csatorna C 34 Finomhang. 0 Keresés Autoprogram Gyermekzár Be Prog Szám P1 Memorizálás OK 0 9 C/S Vissza Memorizálás Vissza i Távozás i Távozás i Távozás Tévéprogramok beállítása a csatornaszám megadásával 1 Hívja le a»fomenü«az»i«gombbal. 2 Válassza ki a»hangolás«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki a»prog Szám«sort a»p+«vagy a»p-«gombbal, és állítsa be a kívánt programhelyet a»«vagy a»«gombbal. 4 Válassza ki a»csatorna«sort a»p+«vagy a»p-«gombbal, és nyugtázza a kiválasztást az»ok«gombbal. 5 Válasszon az»ok«gombbal az «S«(köztes csatorna) és a»c«(csatorna) közül. 6 Adja meg a csatornaszámot a»«vagy a»«gombbal lépésekben vagy az»1 0«gombbal közvetlenül. Fontos tudnivaló: Az aktuális rendszer a»rendszer«sorban jelenik meg. Ha a szín és/vagy a hang nincs rendben, akkor válassza ki a»rendszer«sort a»p+«vagy a»p-«gombbal. A szükséges beállítást a»«vagy a»«gombbal válassza ki. 7 Válassza ki a»memorizálás«sort a»p+«vagy a»p-«gombbal, és nyugtázza kiválasztást az»ok«gombbal. Fontos tudnivaló: További TV-programok beállításához ismételje meg a pont lépéseit. 8 Fejezze be a beállítást a»i«gombbal. 34 Hangolás Rendszer BG Csatorna C 34 Finomhang. 0 Keresés Autoprogram Gyermekzár Be Prog Szám P1 Memorizálás OK 0 9 Vissza i Távozás Az összes tévéprogram újbóli beállítása A tévéprogramok (pl. lakóhely-változtatás esetén) újból beállíthatók. 1 Hívja le a»fomenü«az»i«gombbal. 2 Válassza ki a»hangolás«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki a»prog Szám«sort a»p+«vagy»p-«gombbal, és a»«vagy»«gombbal adja meg azt a programszámot, amelynél a letárolást el kell kezdeni. 4 Válassza ki a»autoprogram«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. Megjelenik az»ország Kiválasztása«menü. 5 A»P+«,»P-«,»«vagy»«gombbal válassza ki, majd az»ok«gombbal nyugtázza az országot. A keresés elkezdődik, és a fogható tévéprogramok számától függően néhány percig tarthat. Fontos tudnivaló: A keresés az»i«gombbal megszakítható.

35 INFORMÁCIÓK Műszaki adatok Hálózati feszültség: 230 V, 50/60 Hz Teljesítményfelvétel: készenlétben 2 W működés közben 65 W Hang-végfokozat: 2x6 W zene Vételi tartományok: C01 C99, köztes csatornák S01 S41, frekvenciasávok Programhelyek: 100 és 3 AV Lemezformátumok DVD R (+/ ), DVD RW (+/ ), CD-R, CD-RW Adathordozó-formátumok: DVD-Video, Audio-CD, Video-CD, S-Video- CD, CD-ROM (MP3, JEPG) Szerviz-tudnivalók a szakkereskedelem számára: A termék a következő EU-irányelvek követelményeinek felel meg: 73/23/EGK irányelv, amely a meghatározott feszültséghatárokon belül alkalmazott elektromos üzemi eszközökre vonatkozik. 89/336/EGK irányelv, amely az elektromágneses összeférhetőségre vonatkozik. A készülék megfelel a következő szabványoknak: EN 60065, EN 55013, EN MAGYAR 35

36 INFORMÁCIÓK CLASS 1 LASER PRODUCT Általános tudnivalók a lézerrel működő készülékekről Az Ön készüléke CLASS 1 LASER PRODUCT. Ez azt jelenti, hogy a lézer műszaki felépítése következtében önbiztos, vagyis a maximálisan megengedett kisugárzási értéket semmilyen körülmények között nem lépi túl. Vigyázat: Amennyiben az itt leírtaktól eltérő kezelő-berendezéseket használ vagy más eljárásmódokat alkalmaz, az veszélyes sugárkibocsátást okozhat. Ez a készülék lézersugarakat bocsát ki. Mivel fennáll a szemsérülés veszélye, a készüléket csak képzett szakember nyithatja fel és javíthatja. Amennyiben az itt leírtaktól eltérő beállításokat használ vagy MÁS ELJÁRÁSMÓDOKAT alkalmaz, az veszélyes sugárkibocsátást okozhat. Ez a termék olyan komponenseket tartalmaz, amelyek bizonyos egyesült államokbeli szabadalmak által védettek, illetve más módon a Macrovision Corporation és egyéb jogtulajdonosok szellemi tulajdonát képezik. Ez a védett technika csak a Macrovision Corporation engedélyével és kizárólag otthoni vagy más korlátozott alkalmazásokra használható, hacsak a Macrovision Corporation másként nem rendelkezik. A készülék másolása vagy szétszerelése tilos. A készülék gyártása a Dolby Laboratories engedélyével történt. A Dolby megnevezés és a kettős D embléma a Dolby Laboratories védjegyei. Nem publikált, bizalmas dokumentumok Dolby Laboratories, Inc. Minden jog fenntartva. A DTS-kódolású CD-k és DVD-k lejátszásakor magas zajszint keletkezik az analóg sztereo kimeneteken. Az audiorendszer esetleges károsodásainak elkerülésére a készülék használójának megfelelő megelőző intézkedéseket kell foganatosítania, ha a DVD-lejátszó sztereó kimeneteit erősítőrendszerre csatlakoztatja. A DTS Digital Surround lejátszáshoz külső 5.1-csatornás DTS Digital Surround dekódert kell csatlakoztatni a DVD-lejátszó digitális kimenetéhez (S/PDIF). A DTS és a DTS Digital Out a Digital Theater Systems, Inc. védjegyei. Minden jog fenntartva. 36

37 INFORMÁCIÓK Üzemzavarok sajátkezű elhárítása Ha az alábbi tanácsok nem vezetnének kielégítő eredményre, forduljon GRUNDIG-szakkereskedőhöz. Kérjük, vegye figyelembe, hogy külső készülékek, mint pl. videomagnók és műholdvevők is előidézhetnek zavarokat. Zavar A kép világos (zajos), de adó nem látható A kép nem elég kontrasztos Kép és/vagy hang zavart Szellemképek, visszatükröződések Nincs szín Rossz színek, színfoltok Kép van, hang nincs Nincs, vagy torzított a videotext A távirányító nem működik Bekapcsolás után nem ismerhető fel a kép Lehetséges ok Antennavezeték Nincs tévéprogram beprogramozva A képbeállítások el vannak állítva Probléma van az adóval Más készülékek okozta zavarok Programbeállítás Antenna Színintenzitás a minimumon TV-szabvány beállítása (ha van lehetőség a beállításra) Probléma van a programmal Erős mágneses mező hangfalak vagy egyebek miatt Hangerő a minimumon Probléma van a programmal A tévéprogram (nincs videotext) vagy az antenna-berendezés Az adójel túl gyenge Nincs optikai kapcsolat A távirányító elemei Meghatározatlan üzemállapot Aktiválták a gyermekzárat Elhárítás Be van dugva az antennavezeték? Indítsa el a programkeresőt Változtassa meg a fényerő-, a kontraszt- ill. a színbeállítást Próbálkozzon másik programmal Változtassa meg a készülékek helyzetét Automatikus vagy kézi programbeállítás/finomhangolás Vizsgáltassa meg az antennavezetéket vagy -berendezést Növelje a színerőt Válassza ki a helyes színszabványt Próbálkozzon másik programmal Helyezze távolabb a hangszórót a tévékészüléktől. Ha a színfoltok tartósak, kapcsolja ki a készüléket a hálózati kapcsolóval és 10 perc múlva ismét kapcsolja be. Növelje/kapcsolja be a hangerőt Próbálkozzon másik programmal Próbáljon másik programot, finomhangolás, szellemképek Vizsgálja meg az antennaberendezést Irányítsa a távirányítót a tévékészülék felé Vizsgálja meg, ill. cserélje ki az elemeket Kapcsolja ki a tévékészüléket a hálózati kapcsolóval kb. két percre Kapcsolja ki a gyermekzárat MAGYAR 37
