TETŐFÓLIÁK TETŐFEDÉS

Átírás

1 TETŐFEDÉS 2011

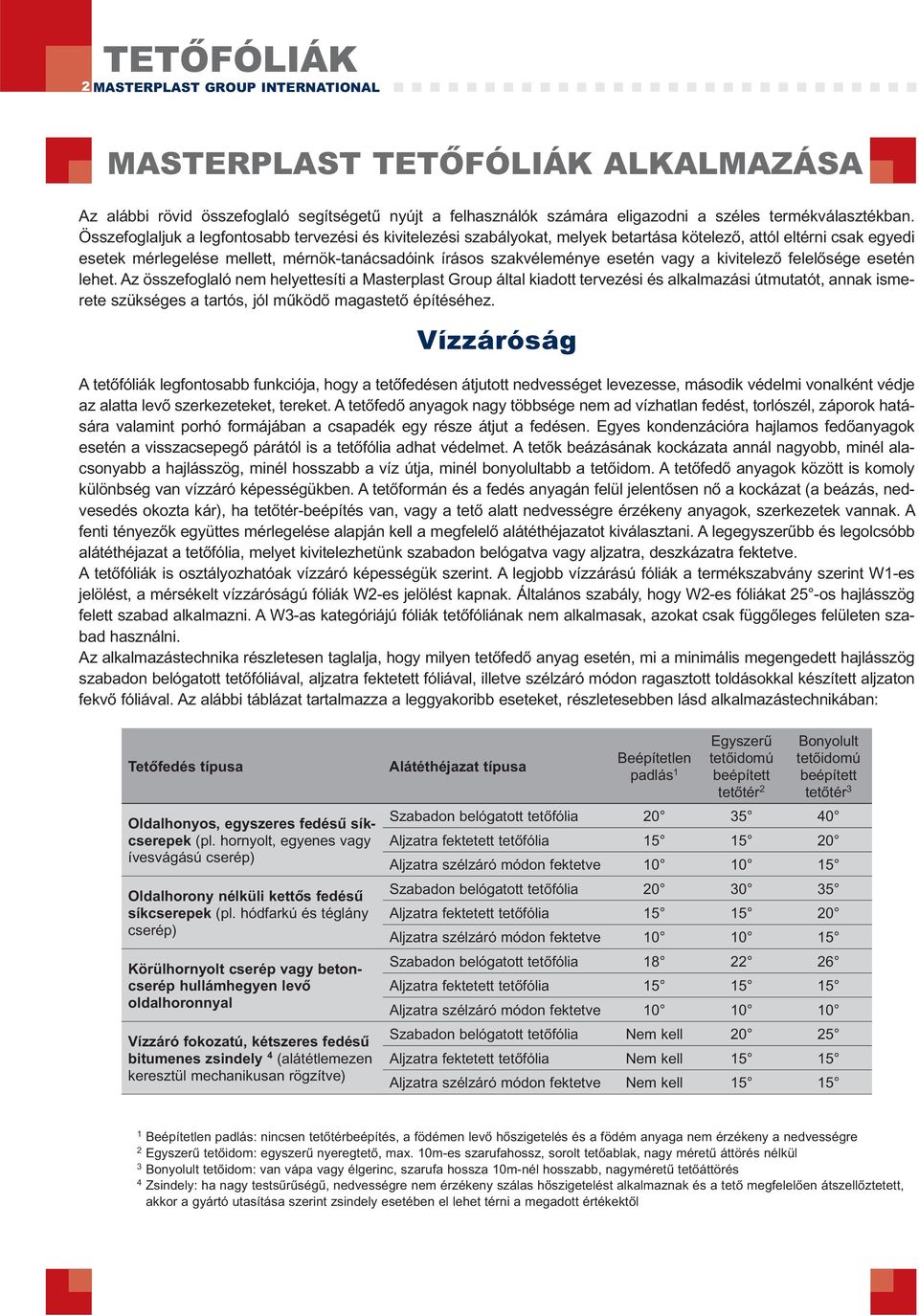

2 2 MASTERPLAST GROUP INTERNATIONAL MASTERPLAST TETŐFÓLIÁK ALKALMAZÁSA Az alábbi rövid összefoglaló segítségetű nyújt a felhasználók számára eligazodni a széles termékválasztékban. Összefoglaljuk a legfontosabb tervezési és kivitelezési szabályokat, melyek betartása kötelező, attól eltérni csak egyedi esetek mérlegelése mellett, mérnök-tanácsadóink írásos szakvéleménye esetén vagy a kivitelező felelősége esetén lehet. Az összefoglaló nem helyettesíti a Masterplast Group által kiadott tervezési és alkalmazási útmutatót, annak ismerete szükséges a tartós, jól működő magastető építéséhez. Vízzáróság A tetőfóliák legfontosabb funkciója, hogy a tetőfedésen átjutott nedvességet levezesse, második védelmi vonalként védje az alatta levő szerkezeteket, tereket. A tetőfedő anyagok nagy többsége nem ad vízhatlan fedést, torlószél, záporok hatására valamint porhó formájában a csapadék egy része átjut a fedésen. Egyes kondenzációra hajlamos fedőanyagok esetén a visszacsepegő párától is a tetőfólia adhat védelmet. A tetők beázásának kockázata annál nagyobb, minél alacsonyabb a hajlásszög, minél hosszabb a víz útja, minél bonyolultabb a tetőidom. A tetőfedő anyagok között is komoly különbség van vízzáró képességükben. A tetőformán és a fedés anyagán felül jelentősen nő a kockázat (a beázás, nedvesedés okozta kár), ha tetőtér-beépítés van, vagy a tető alatt nedvességre érzékeny anyagok, szerkezetek vannak. A fenti tényezők együttes mérlegelése alapján kell a megfelelő alátéthéjazatot kiválasztani. A legegyszerűbb és legolcsóbb alátéthéjazat a tetőfólia, melyet kivitelezhetünk szabadon belógatva vagy aljzatra, deszkázatra fektetve. A tetőfóliák is osztályozhatóak vízzáró képességük szerint. A legjobb vízzárású fóliák a termékszabvány szerint W1-es jelölést, a mérsékelt vízzáróságú fóliák W2-es jelölést kapnak. Általános szabály, hogy W2-es fóliákat 25 -os hajlásszög felett szabad alkalmazni. A W3-as kategóriájú fóliák tetőfóliának nem alkalmasak, azokat csak függőleges felületen szabad használni. Az alkalmazástechnika részletesen taglalja, hogy milyen tetőfedő anyag esetén, mi a minimális megengedett hajlásszög szabadon belógatott tetőfóliával, aljzatra fektetett fóliával, illetve szélzáró módon ragasztott toldásokkal készített aljzaton fekvő fóliával. Az alábbi táblázat tartalmazza a leggyakoribb eseteket, részletesebben lásd alkalmazástechnikában: Tetőfedés típusa Oldalhonyos, egyszeres fedésű síkcserepek (pl. hornyolt, egyenes vagy ívesvágású cserép) Oldalhorony nélküli kettős fedésű síkcserepek (pl. hódfarkú és téglány cserép) Körülhornyolt cserép vagy betoncserép hullámhegyen levő oldalhoronnyal Vízzáró fokozatú, kétszeres fedésű bitumenes zsindely 4 (alátétlemezen keresztül mechanikusan rögzítve) Alátéthéjazat típusa Beépítetlen padlás 1 Egyszerű tetőidomú beépített tetőtér 2 Bonyolult tetőidomú beépített tetőtér 3 Szabadon belógatott tetőfólia Aljzatra fektetett tetőfólia Aljzatra szélzáró módon fektetve Szabadon belógatott tetőfólia Aljzatra fektetett tetőfólia Aljzatra szélzáró módon fektetve Szabadon belógatott tetőfólia Aljzatra fektetett tetőfólia Aljzatra szélzáró módon fektetve Szabadon belógatott tetőfólia Nem kell Aljzatra fektetett tetőfólia Nem kell Aljzatra szélzáró módon fektetve Nem kell Beépítetlen padlás: nincsen tetőtérbeépítés, a födémen levő hőszigetelés és a födém anyaga nem érzékeny a nedvességre 2 Egyszerű tetőidom: egyszerű nyeregtető, max. 10m-es szarufahossz, sorolt tetőablak, nagy méretű áttörés nélkül 3 Bonyolult tetőidom: van vápa vagy élgerinc, szarufa hossza 10m-nél hosszabb, nagyméretű tetőáttörés 4 Zsindely: ha nagy testsűrűségű, nedvességre nem érzékeny szálas hőszigetelést alkalmaznak és a tető megfelelően átszellőztetett, akkor a gyártó utasítása szerint zsindely esetében el lehet térni a megadott értékektől

3 MASTERPLAST GROUP INTERNATIONAL 3 Átszellőztetés A magastetőknél minden esetben biztosítani kell a tető megfelelő átszellőzését. A tetők lehetnek egyszeres vagy kétszeres átszellőztetésűek. Egyszeresen átszellőztetett magastető 1. szellőző légréteg kiselemes héjazat 50/50 mm-es ellenléc páraáteresztő tetőfólia tetőlécezés PÁRA BELSŐ TÉR szálas hőszigetelés kiegészítő hőszigetelés kiegészítő lécváz párazáró (párafékező fólia) horganyszott rögzítőelem belső burkolat Kettős átszellőztetésű magastető 1. szellőző légréteg 2. szellőző légréteg kiselemes héjazat 50/50 mm-es ellenléc páraáteresztő tetőfólia tetőlécezés PÁRA BELSŐ TÉR szálas hőszigetelés kiegészítő hőszigetelés kiegészítő lécváz párazáró (párafékező fólia) horganyszott rögzítőelem belső burkolat Az egyszeres átszellőztetés esetén légmozgás csak a fedés és a fólia között van. A külső légrés szerepe, hogy a fedésen átjutott nedvesség, illetve a párakondenzációból kicsapódott nedvesség az eresz irányában szabadon elfolyjon, a gerinc irányában kiszellőzzön. A ventilláció további szerepe a nyáron felforrósodó tetőfedés hátoldali hűtése, a meleg levegő kiszellőzetése, ezzel csökkentve a tetőtér nyári hőterhelését, csökkentve a tetőfólia hőöregedését. Télen a kiszellőzés megakadályozza a hóréteg alulról való olvadását, a jégsáncképződést, a vízfilmréteg kialakulását. Egyszeresen átszellőztetett magastető csak páraáteresztő (Sd<0,3m) tetőfóliával alakítható ki, ahol a fólia anyagában átengedi a párát, de a felülről jövő nedvességet zárja. Tetőtér beépítés esetén egyrészről az egyszerűbb kialakítás miatt, másrészről energetikai okokból (a fólia védi a hőszigetelést a hűtő hatású huzattól) egyszeres kiszellőzésű tetőkonstrukció páraáteresztő tetőfóliával javasolt. A megfelelő átszellőzéshez az eresz mentén min. 200 cm 2 /fm szabad beszellőzésnek, gerincnél minimum 50 cm 2 /fm szabad kiszellőzésnek és minden szarufaközben legalább 5 cm vastag szabad szellőző keresztmetszetnek kell lennie a fólia és a cserépléc között, a szarufa teljes hosszában. (Kiszellőzés részletes szabályait lásd az alkalmazástechnikában) A kétszeres átszellőztetés esetén két átszellőztetett légrés van. A felső légrés a fólia és a fedés között, az alsó a fólia és a hőszigetelés között. A felső légrés szerepe ugyanaz, mint az egyszeres átszellőztetés esetén. Az alsó légrés kialakítása azért szükséges, mert ebben az esetben a fólia nem páraáteresztő (0,3 m<sd). Téli időszakban a lakótér felöl érkező, átdiffundálódó pára elérve a hideg fólia felületét kicsapódik. Az alsó huzat a fólia felületéről leszárítja a párát, megakadályozva annak visszacsepegését. Anyagában nem páraáteresztő (0,3m<Sd) tetőfólia esetében csak kétszeres átszellőztetés alakítható ki. A fólia nem érhet hozzá a hőszigeteléshez! Hőszigetelt tetőtér esetén minden szarufaközt egyenként át kell szellőztetni, eresztől-gerincig! A kettős átszellőztetés csak egyszerű tetőidom mellett valósítható meg, akkor is bonyolultabb szerkezeti kialakításokkal, precíz kivitelezés mellett. A huzat hűtő hatása miatt a szálas hőszigetelő anyagok vastagságát 30 40%-al meg kell növelni. Az alsó átszellőzéshez minimum 2 cm-es szabad légrésnek kell lenni a fólia és a hőszigetelés között. Az eresz mentén legalább 200 cm 2 /fm szabad beszellőzést, gerincnél minimum 50 cm 2 /fm szabad kiszellőzést kell biztosítani. A fóliát a gerincen, élgerincen nem szabad áthajtani. Ha van rá mód, akkor a kettős átszellőztetést lakó és irodaépületek beépített tetőterei esetén kerüljük, alkalmazzunk páraáteresztő tetőfóliát egyszeres átszellőztetéssel. A páraáteresztő tetőfóliák drágább bekerülési költségét az olcsóbb vagy vékonyabb hőszigetelés árával bőven kompenzálhatjuk. A kevesebb hibalehetőség, egyszerűbb konstrukció miatt számos későbbi bosszúságtól és költségtől kímélhetjük meg magunkat.

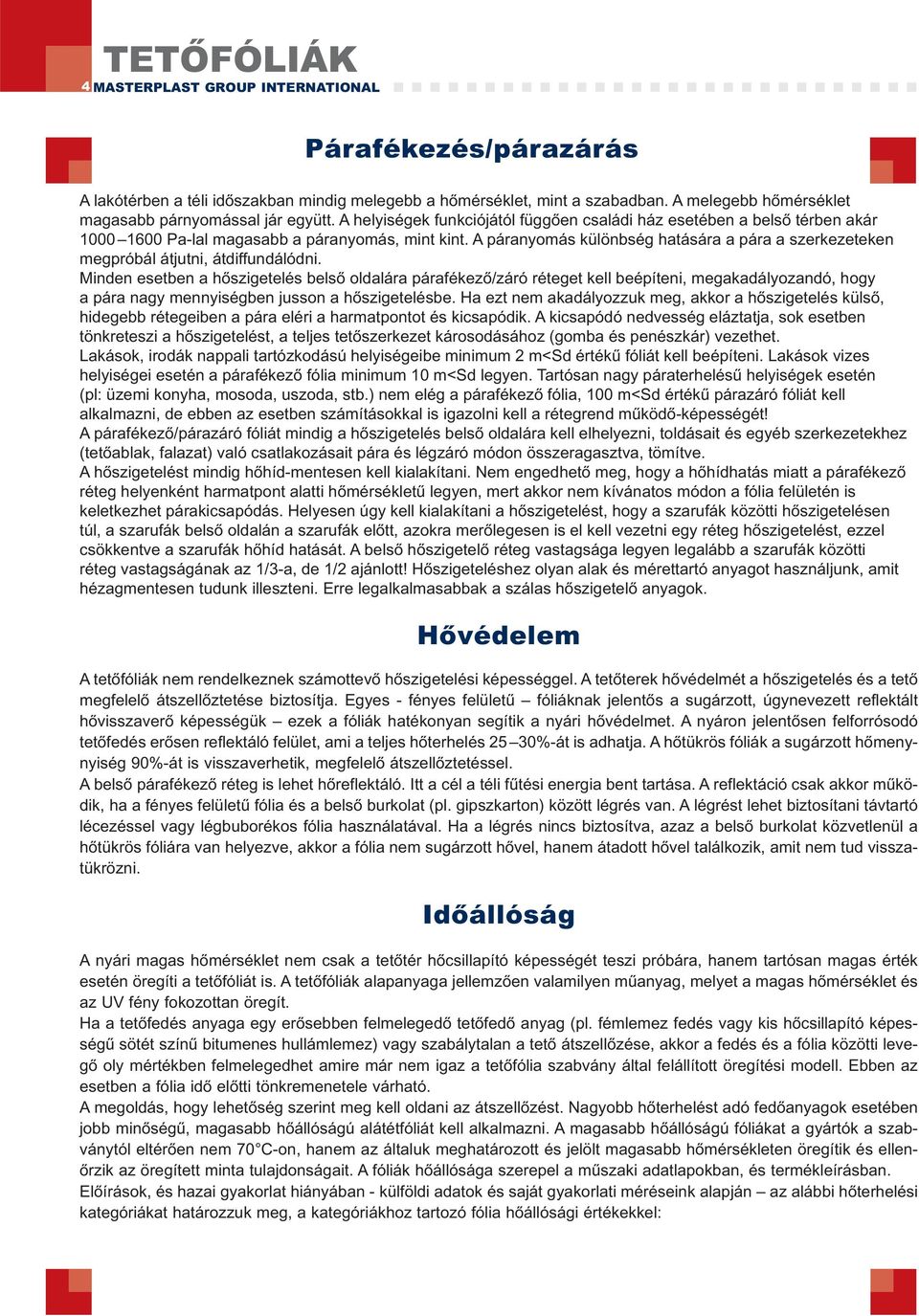

4 4 MASTERPLAST GROUP INTERNATIONAL Párafékezés/párazárás A lakótérben a téli időszakban mindig melegebb a hőmérséklet, mint a szabadban. A melegebb hőmérséklet magasabb párnyomással jár együtt. A helyiségek funkciójától függően családi ház esetében a belső térben akár Pa-lal magasabb a páranyomás, mint kint. A páranyomás különbség hatására a pára a szerkezeteken megpróbál átjutni, átdiffundálódni. Minden esetben a hőszigetelés belső oldalára párafékező/záró réteget kell beépíteni, megakadályozandó, hogy a pára nagy mennyiségben jusson a hőszigetelésbe. Ha ezt nem akadályozzuk meg, akkor a hőszigetelés külső, hidegebb rétegeiben a pára eléri a harmatpontot és kicsapódik. A kicsapódó nedvesség eláztatja, sok esetben tönkreteszi a hőszigetelést, a teljes tetőszerkezet károsodásához (gomba és penészkár) vezethet. Lakások, irodák nappali tartózkodású helyiségeibe minimum 2 m<sd értékű fóliát kell beépíteni. Lakások vizes helyiségei esetén a párafékező fólia minimum 10 m<sd legyen. Tartósan nagy páraterhelésű helyiségek esetén (pl: üzemi konyha, mosoda, uszoda, stb.) nem elég a párafékező fólia, 100 m<sd értékű párazáró fóliát kell alkalmazni, de ebben az esetben számításokkal is igazolni kell a rétegrend működő-képességét! A párafékező/párazáró fóliát mindig a hőszigetelés belső oldalára kell elhelyezni, toldásait és egyéb szerkezetekhez (tetőablak, falazat) való csatlakozásait pára és légzáró módon összeragasztva, tömítve. A hőszigetelést mindig hőhíd-mentesen kell kialakítani. Nem engedhető meg, hogy a hőhídhatás miatt a párafékező réteg helyenként harmatpont alatti hőmérsékletű legyen, mert akkor nem kívánatos módon a fólia felületén is keletkezhet párakicsapódás. Helyesen úgy kell kialakítani a hőszigetelést, hogy a szarufák közötti hőszigetelésen túl, a szarufák belső oldalán a szarufák előtt, azokra merőlegesen is el kell vezetni egy réteg hőszigetelést, ezzel csökkentve a szarufák hőhíd hatását. A belső hőszigetelő réteg vastagsága legyen legalább a szarufák közötti réteg vastagságának az 1/3-a, de 1/2 ajánlott! Hőszigeteléshez olyan alak és mérettartó anyagot használjunk, amit hézagmentesen tudunk illeszteni. Erre legalkalmasabbak a szálas hőszigetelő anyagok. Hővédelem A tetőfóliák nem rendelkeznek számottevő hőszigetelési képességgel. A tetőterek hővédelmét a hőszigetelés és a tető megfelelő átszellőztetése biztosítja. Egyes - fényes felületű fóliáknak jelentős a sugárzott, úgynevezett reflektált hővisszaverő képességük ezek a fóliák hatékonyan segítik a nyári hővédelmet. A nyáron jelentősen felforrósodó tetőfedés erősen reflektáló felület, ami a teljes hőterhelés 25 30%-át is adhatja. A hőtükrös fóliák a sugárzott hőmenynyiség 90%-át is visszaverhetik, megfelelő átszellőztetéssel. A belső párafékező réteg is lehet hőreflektáló. Itt a cél a téli fűtési energia bent tartása. A reflektáció csak akkor működik, ha a fényes felületű fólia és a belső burkolat (pl. gipszkarton) között légrés van. A légrést lehet biztosítani távtartó lécezéssel vagy légbuborékos fólia használatával. Ha a légrés nincs biztosítva, azaz a belső burkolat közvetlenül a hőtükrös fóliára van helyezve, akkor a fólia nem sugárzott hővel, hanem átadott hővel találkozik, amit nem tud visszatükrözni. Időállóság A nyári magas hőmérséklet nem csak a tetőtér hőcsillapító képességét teszi próbára, hanem tartósan magas érték esetén öregíti a tetőfóliát is. A tetőfóliák alapanyaga jellemzően valamilyen műanyag, melyet a magas hőmérséklet és az UV fény fokozottan öregít. Ha a tetőfedés anyaga egy erősebben felmelegedő tetőfedő anyag (pl. fémlemez fedés vagy kis hőcsillapító képességű sötét színű bitumenes hullámlemez) vagy szabálytalan a tető átszellőzése, akkor a fedés és a fólia közötti levegő oly mértékben felmelegedhet amire már nem igaz a tetőfólia szabvány által felállított öregítési modell. Ebben az esetben a fólia idő előtti tönkremenetele várható. A megoldás, hogy lehetőség szerint meg kell oldani az átszellőzést. Nagyobb hőterhelést adó fedőanyagok esetében jobb minőségű, magasabb hőállóságú alátétfóliát kell alkalmazni. A magasabb hőállóságú fóliákat a gyártók a szabványtól eltérően nem 70 C-on, hanem az általuk meghatározott és jelölt magasabb hőmérsékleten öregítik és ellenőrzik az öregített minta tulajdonságait. A fóliák hőállósága szerepel a műszaki adatlapokban, és termékleírásban. Előírások, és hazai gyakorlat hiányában - külföldi adatok és saját gyakorlati méréseink alapján az alábbi hőterhelési kategóriákat határozzuk meg, a kategóriákhoz tartozó fólia hőállósági értékekkel:

5 MASTERPLAST GROUP INTERNATIONAL 5 NORMÁL HŐTERHELÉS: Megfelelően átszellőztetett cserépfedés, kiselemes szálcement vagy deszkázatra készülő zsindely esetén. FOKOZOTT HŐTERHELÉS: Megfelelően átszellőztetett cserepes lemez vagy bitumenes hullámlemez fedés esetén MAGAS HŐTERHELÉS: Világos színű acél trapézlemezzel fedett csarnok, csarnokszerkezetekre meghatározott egyedi szellőzési értékek betartásával** EXTRÉM HŐTERHELÉS: Sötét színű acél trapézlemezzel fedett csarnok, csarnokszerkezetekre meghatározott egyedi szellőzési értékek betartásával** 70 C C 100 C 100 C* * 100 C-ot az öregítési tesztben elviselő fólia is csak korlátozott ideig tudja ezt az igénybevételt: 5-10 év ** Mivel a csarnok jellegű szerkezetekben gazdaságosan, drága és munkaigényes kiegészítő szerkezeti elemek nélkül nem lehet maradéktalanul teljesíteni a kiszellőzési szabályokat, ezért azokra egyedi szabályok érvényesek. Az egyedi szabályok alkalmazásának következménye, hogy magasabb hőállósági fokozatú fólia alkalmazása indokolt: Csarnokok egyedi átszellőztetése: Minimum 35 mm magas, fóliával max. 50%-ban érintkező trapézlemez Minimum 45 mm magas, fóliával max. 50%-ban érintkező trapézlemez Tetősík hossza m-ben 6 α<15 15 α Gerincnél szabad kiszellőzés cm 2 /fm ÁLTALÁNOS GYAKORLATI TUDNIVALÓK, KIVITELEZÉSI SZABÁLYOK Az egyszeres és a kétszeres átszellőztetéssel készülő magastetők alátéthéjazatainak kivitelezési szabályai némileg különböznek, de az alábbi szabályok általánosan igazak és kötelezően alkalmazandóak, attól függetlenül, hogy szabadon belógatott vagy deszkázatra készült fóliáról van szó. A fóliák anyagát az UV sugárzás roncsolja, öregíti. Ezért a kivitelezésnél a munkát úgy kell szervezni, hogy a tetőfedés minél előbb felkerüljön, be kell tartani az ún. lefedési időt. A csomópontokat úgy kell kialakítani, hogy a fólia közvetlen napsugárzást sehol se kapjon eresznél cseppentőlemez, ablakoknál, áttöréseknél bádogtakarás szükséges. Mivel a fóliákat a szórt, visszaverődött sugárzás is károsítja igaz jóval lassabban és kis mértékben ezért alulról kültérben védő takarással (pl lambériázás) kell beépíteni. A tetőfóliák a tetőfedéssel együtt adnak megfelelő vízzáróságot, a tetőfedés nélkül önmagukban (kivétel egykét szélzáró deszkázatra készített fóliát) az alátétfóliák nem védenek, mert kis torlószél hatására is az átlapolásokon átjuthat a nedvesség. A W2-es besorolású mikroperforált és egyes W2-es kategóriába tartozó páraáteresztő tetőfóliák a közvetlen zuhogó eső hatására átüthetnek, a fóliák átnedvesedhetnek. A nagy sebességgel becsapódó esőcseppek átjuthatnak a mikro-réseken, különösen az alátámasztott felületeken (deszkázatnál, szarufa tetején). Meglévő épületek átfedésénél ezt figyelembe kell venni, eső esetén ideiglenes pót-takarásról kell gondoskodni.

6 6 MASTERPLAST GROUP INTERNATIONAL 25 -os hajlásszög alatt csak W1-es fóliát szabad alkalmazni. Deszkázatra készülő fólia csak W1-es lehet, hajlásszögtől függetlenül. 25 -os hajlásszög alatt a tetőfólia átfedése 15 cm, kivétel a szélzáró módon ragasztott toldások, ott 10 cm elegendő A tetőfóliák ugyan erősítettek, de extrém nagy szélviharokat, jégesőt, a tetőfedés védelme nélkül nem képesek elviselni. A szabadon hagyott tetőfólia viharkára a kivitelező kockázata. Ezért is érdemes a munkákat úgy szervezni, hogy a tetőfólia minél rövidebb ideig maradjon lefedetlenül. A belógatott és deszkázatra feketetett fóliákat is az eresszel párhuzamosan kell fektetni megfelelő, folyásirányt figyelembe vevő átlapolással. A szabadon belógatott fóliákat enyhe kb. 2 cm-es belógással, míg az aljzatra készülő alátétfóliákat gyűrődésmentesen kell fektetni. A fólia és a tetőfedés közötti légrést szabályszerűen, megfelelően átszellőztetett módon kell kialakítani, figyelve arra, hogy minden szarufaközben teljes hosszban teljesüljön. Deszkázatra, a faanyag szellőzésének biztosítása miatt, páraáteresztő fóliát alkalmazzunk. A fóliát minden esetben a leszorító ellenlécek rögzítik, ideiglenesen (pl kapoccsal) csak az ellenléc vonala alatt lehet rögzíteni. Ha a fóliát hosszanti irányban toldani kell akkor azt a szarufák tetején lehet, az ellenléc alatt. Ha a fólia fektetési iránya kötött, akkor azt a beépítésnél be kell tartani. A hosszú élettartam biztosítása miatt mindig a megfelelő hőállóságú fóliát válasszuk. A fóliák beépítésénél be kell tartatni a termékre vonatkozó beépítési hőmérsékletet. A kivitelezésnél ügyelni kell arra, hogy a fólia ne sérüljön. A sérülés mentességet a lefedés előtt ellenőrizni kell, az esetleges hibákat javítani. Tetőáttöréseknél a felülről lefolyó nedvességet fóliazsákkal, vagy a tetőablak forgalmazók által a beépítési szettekben megtalálható vízvető léccel kell a szomszédos szarufaközbe vezetni. A cseppentőlemezt az ellenléc alatt, az ereszcsatorna mögött kell kivezetni és nem a csatornába. (a csatornába vezetett cseppentőlemez esetén télen, mikor hóval van tele a csatorna, elzáródik a beszellőzés útja) EGYSZERES ÁTSZELLŐZÉSŰ TETŐ KIVITELEZÉSI SZABÁLYAI: Egyszeres átszellőzésű tetőhöz csak páraáteresztő Sd<0,3 m fólia alkalmazható Átszellőztetett légrésre csak a fólia és a fedés között van szükség, kialakítása a szellőzés szabályai szerint A fólia közvetlenül fektethető hőszigetelésre, a szarufa teljes vastagsága kitölthető hőszigeteléssel Nem kell felső oldalán kasírozott hőszigetelést alkalmazni A fóliát a gerincen, élgerincen át lehet hajtani A vápában a fóliát hézag nélkül zárt módon kell átvezetni (lásd alkalmazástechnikában levő rajz szerint) Jelmagyarázat Fedett száraz helyen, nedvességtől védetten tárolni CE jel Napfénytől, sugárzó hőtől védetten tárolni Lefedési idő (maximum) Alkalmazástechnika Termékismertető Hőállóság Vízzáróság (W1) Vízzáróság (W2) Sérülékeny Állítva tárolandó

7 MASTERPLAST GROUP INTERNATIONAL 7 3 ECO Anyaga: 3 rétegű, páraáteresztő tetőfólia (2 réteg PP flíz között, páraáteresztő, vízzáró membrán) Felhasználási területe: Páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel. Műszaki adatok: Súlya: 100 g/m 2 Szakítószilárdsága (hossz/kereszt): 180/120 N/50 mm Sd: 0,05 m Vízzárósága: W1 Hőállósága: +70 C Vonatkozó előírás: EN MASTERMAX 3 ECO 1,5 m 50 m=75 m 2 /tekercs A75-20 C- +70 C 3 CLASSIC Anyaga: 3 rétegű, páraáteresztő tetőfólia ( 2 réteg PP flíz között páraáteresztő, vízzáró membrán) Felhasználási területe: Páraáteresztő (tető) alátétfólia egyszeres tető átszellőztetéssel. Műszaki adatok: Súlya: 120 g/m 2 Szakítószilárdsága (hossz/kereszt): 190/160 N/50mm Sd: 0,05 m Vízzárósága: W1 Hőállósága: +70 C Vonatkozó előírás: EN MASTERMAX 3 CLASSIC 1,5 m 50 m=75 m 2 /tekercs A C 3 TOP Anyaga: 3 rétegű, páraáteresztő tetőfólia (2 réteg PP flíz között, páraáteresztő, vízzáró membrán) Felhasználási területe: Páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel deszkázatra vagy szilárd aljzatra is fektethető. Műszaki adatok: Súlya: 140g/m 2 Szakítószilárdsága (hossz/kereszt): 260/180 N/50 mm Sd: 0,04 m Vízzárósága: W1 Hőállósága: +70 C Vonatkozó előírás: EN MASTERMAX 3 TOP 1,5 m 50 m=75 m 2 /tekercs A C

8 8 MASTERPLAST GROUP INTERNATIONAL 3 EXTRA Anyaga: 3 rétegű, páraáteresztő tetőfólia (2 réteg PP flíz között páraáteresztő, vízzáró membrán) Felhasználási területe: Páraáteresztő (tető) alátétfólia egyszeres tető átszellőztetéssel, deszkázatra vagy szilárd aljzatra is fektethető. Műszaki adatok: Súlya: 160 g/m 2 Szakítószilárdsága (kereszt/hossz): 280/200 N/50 mm Sd: 0,02 m Vízzárósága: W1 Hőállósága: +70 C Vonatkozó előírás: EN MASTERMAX 3 EXTRA 1,5 m 50 m=75 m 2 /tekercs A C PRO Anyaga: 3 rétegű, páraáteresztő tetőfólia (2 réteg PES flíz között, páraáteresztő, vízzáró membrán) Felhasználási területe: Páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel, deszkázatra vagy szilárd aljzatra is fektethető. Műszaki adatok: Súlya: 130 g/m 2 Szakítószilárdsága (hossz/kereszt): 350/210 N/50 mm Sd: 0,02 m Vízzárósága: W1 Hőállósága: +100 C Vonatkozó előírás: EN MASTERMAX 3 PRO 1.5 m 50=75 m 2 /tekercs C Metal Anyaga: 4 rétegű páraáteresztő tetőfólia (2 réteg PP flíz között, páraáteresztő, vízzáró membrán, felül PP szellőző szőnyeggel társítva) Felhasználási területe: Páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel, deszkázatra fektetve toldásait összeragasztva 7 hajlásszög feletti tetőknél, sík fémlemezfedés alá. Műszaki adatok: Súlya: 500 g/m 2 Sd: 0,03 m Vízzárósága: W1 Hőállósága: +80 C Vonatkozó előírás: EN Szakítószilárdsága (hossz/kereszt): 320/170 N/50mm MASTERMAX Metal 1,5 m 25 m=37,5 m 2 /tekercs Egyedi szállítási határidő! +80 C

9 MASTERPLAST GROUP INTERNATIONAL 9 THERMO SA Anyaga: Prémium kategóriájú poliészter hordozórétegen speciális páraáteresztő, magas hőállóságú, vízzáró bevonat. Felhasználási területe: Páraáteresztő tetőalátétfóliaként egyszeresen átszellőz tetett tetőszerkezetekben deszkázatra vagy szilárd aljzatra is fektethető. Magas hőállóságából adódóan kiválóan alkalmas világos színű fémlemez fedések alá is. A fólián levő öntapadó ragasztócsíknak köszönhetően az átlapolások szélzáró módon leragaszthatóak. Műszaki adatok: Súlya: 210 g/m 2 Szakítószilárdsága (kereszt/hossz): 440/270 N/50 mm Sd: 0,1 m Vízzárósága: W1 Hőállósága: +150 C Vonatkozó előírás: EN , EN MASTERMAX THERMO SA 1,5 m 50=75 m 2 /tekercs SA C ALU Anyaga: 4 rétegű, páraáteresztő tetőfólia (2 réteg flíz között páraáteresztő, vízzáró membrán, felső réteg: perforált alumínium) Felhasználási területe: Páraáteresztő, hővisszaverő tetőalátétfólia egyszeres tető átszellőztetéssel, deszkázatra vagy szilárd aljzatra is fektethető. Műszaki adatok: Súly: 200 g/m 2 Szakítószilárdsága (hossz/kereszt): 300/240 N/50 mm Sd: 0,05 m Vízzárósága: W1 Hőállósága: +90 C MASTERMAX ALU 1.5 m 50 m=75 m/tekercs C CLASSIC MP Anyaga: PE hálóval erősített PE tetőfólia mikroperforációval Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, növelt szakítószilárdsággal. MASTERFOL CLASSIC MP-Y 1,5 m 50 m = 75 m 2 /tekercs Y MASTERFOL CLASSIC MP-Y 1,5 m 25 m= 37,5 m 2 /tekercs Y MASTERFOL CLASSIC MP-W 1,5 m 50 m = 75 m 2 /tekercs W MASTERFOL CLASSIC MP-W 1,5 m 25 m=37,5 m 2 /tekercs W C

10 10 MASTERPLAST GROUP INTERNATIONAL SOFT MP Anyaga: PE hálóval erősített PE tetőfólia mikroperforációval Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel MASTERFOL SOFT MP-W 1,5 m 50 m = 75 m 2 /tekercs W MASTERFOL SOFT MP-Y 1,5 m 50 m = 75 m 2 /tekercs Y C SOFT W nem mikroperforált Anyaga: PE hálóval erősített PE tetőfólia mikroperforáció nélkül Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel. MASTERFOL SOFT W 1,5 m 50 m=75 m 2 /tekercs W C Páraáteresztő,légzáró alátétfólia Anyaga: Polipropilén Felhasználási területe: ragasztott toldásokkal légzáró alátétfólia, megfelelően átszellőztetett, (nem nyílt hézagos) homlokzatburkolattal ellátott falszerkezetekhez. Windmax 1,5 m 50 m=75 m 2 /tekercs C

11 MASTERPLAST GROUP INTERNATIONAL 11 SOFT ALU Anyaga: PE hálóval erősített PE tetőfólia metalizált hővisszaverő felülettel Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, hővisszaverő felülettel. Hőszigetelés belső oldalán párafékező rétegként is alkalmazható, pára és légzáró módon ragasztott toldásokkal. Sd: m MASTERFOL SOFT ALU 1,5 m 50 m=75 m 2 /tekercs C BLUE Anyaga: PE párafékező fólia (öregedés- és tűzgátló adalékkal) Felhasználási területe: Hőszigetelés belső oldalán párafékező rétegként, lég- és párazáró módon összeragasztandó átlapolt toldásokkal, irodák, lakások helyiségeiben. Sd: m MASTERFOL BLUE 1,5 m 50 m=75 m 2 /tekercs ALUKRAFT és ALUKRAFT PRO Anyaga: Hálóerősítéssel és alumínium réteggel ellátott nátronpapír Felhasználási területe: Hőszigetelés belső oldalán párafékező rétegként, lég- és párazáró módon összeragasztandó átlapolt toldásokkal. Különösen magas hő- és páraterhelésű helyiségekben (pl. szauna) is alkalmazható. Sd > 1000m ALUKRAFT 1,2 m 50 m=60 m 2 /tekercs ALUKRAFT PRO 1,2 m 50 m=60 m 2 /tekercs

12 12 MASTERPLAST GROUP INTERNATIONAL CLASSIC Anyaga: PE szövet alapú tetőfólia Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, mérsékelten hővisszaverő felülettel, növelt szakítószilárdsággal. ISOFLEX CLASSIC 1,5 m 50 m=75 m 2 /tekercs ISOFLEX CLASSIC feles tekercs 1,5 m 25 m=37,5 m 2 /tekercs C SOFT Anyaga: PE szövet alapú tetőfólia Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, mérsékelten hővisszaverő felülettel. Belső párafékező fóliaként is alkalmazható. ISOFLEX SOFT 1,5 m 50 m=75 m 2 /tekercs C ALU Anyaga: PE szövet alapú tetőfólia, hőtükörrel, nagy párazárású alumínium réteggel Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, hővisszaverő felülettel. Hőszigetelés belső oldalán párazáró rétegként is alkalmazható, pára- és légzáró módon ragasztott toldásokkal magas páraterhelés esetén is. Sd: >100m ISOFLEX ALU 1,5 m 50 m=75 m 2 /tekercs C

13 MASTERPLAST GROUP INTERNATIONAL 13 ALU-LP Anyaga: PE légbuborékos tetőfólia, metalizált hővisszaverő felülettel Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, hővisszaverő felülettel. Hőszigetelés belső oldalán párafékező rétegként is alkalmazható, pára- és légzáró módon ragasztott toldásokkal. Sd: >100m ISOFLEX ALU-LP 1,2 m 50 m=60 m 2 /tekercs C ALU-PZ Anyaga: Párafékező fólia, metalizált felülettel Felhasználási területe: Hőszigetelés belső oldalán párafékező rétegként, lég- és pára záró módon összeragasztandó átlapolt toldásokkal, irodák, lakások helyiségeiben. Sd: >100m ISOFLEX ALU-PZ 1,2 m 50 m=60 m 2 /tekercs

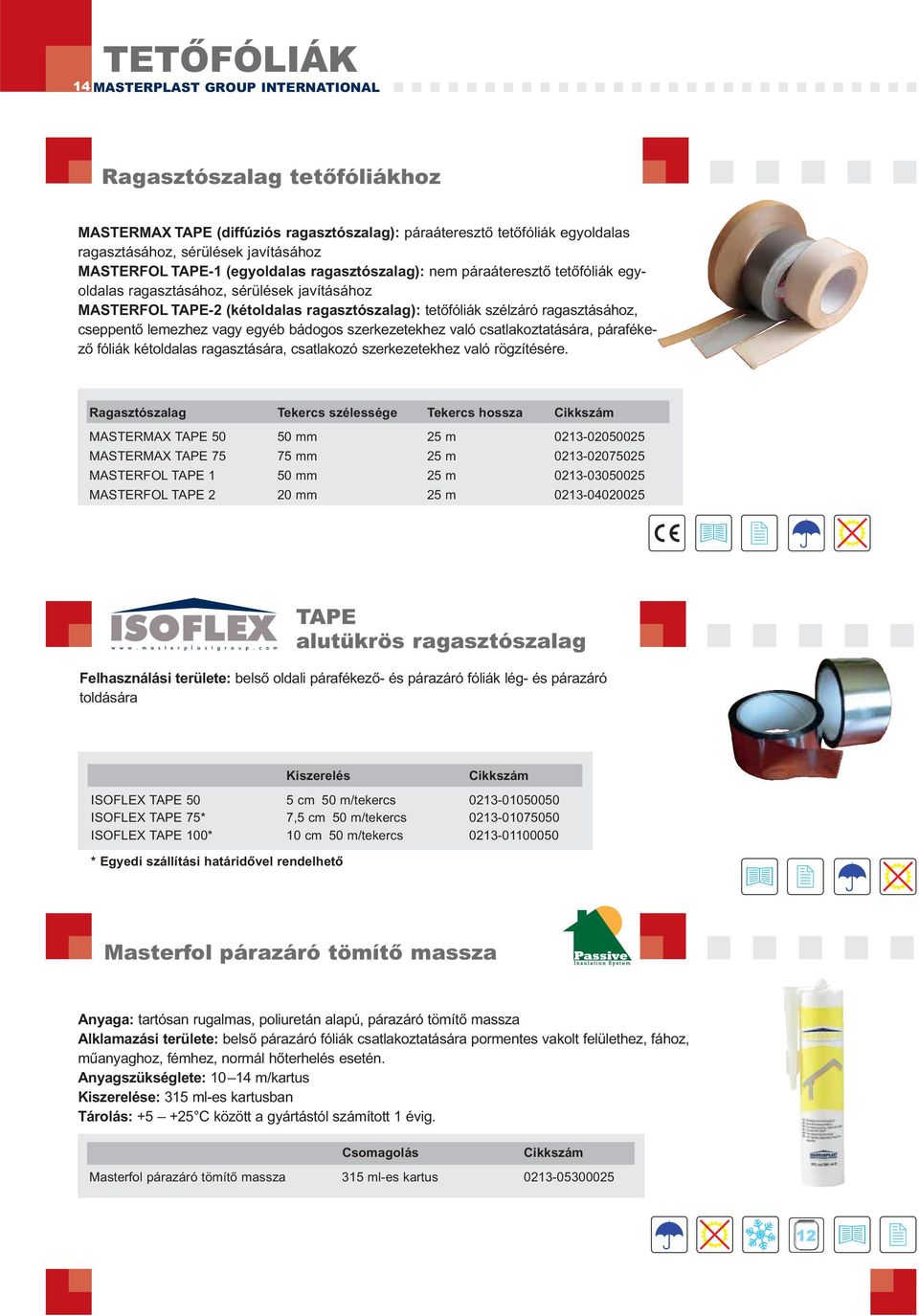

14 14 MASTERPLAST GROUP INTERNATIONAL Ragasztószalag tetőfóliákhoz MASTERMAX TAPE (diffúziós ragasztószalag): páraáteresztő tetőfóliák egyoldalas ragasztásához, sérülések javításához MASTERFOL TAPE-1 (egyoldalas ragasztószalag): nem páraáteresztő tetőfóliák egyoldalas ragasztásához, sérülések javításához MASTERFOL TAPE-2 (kétoldalas ragasztószalag): tetőfóliák szélzáró ragasztásához, cseppentő lemezhez vagy egyéb bádogos szerkezetekhez való csatlakoztatására, párafékező fóliák kétoldalas ragasztására, csatlakozó szerkezetekhez való rögzítésére. Ragasztószalag Tekercs szélessége Tekercs hossza MASTERMAX TAPE mm 25 m MASTERMAX TAPE mm 25 m MASTERFOL TAPE 1 50 mm 25 m MASTERFOL TAPE 2 20 mm 25 m TAPE alutükrös ragasztószalag Felhasználási területe: belső oldali párafékező- és párazáró fóliák lég- és párazáró toldására ISOFLEX TAPE 50 5 cm 50 m/tekercs ISOFLEX TAPE 75* 7,5 cm 50 m/tekercs ISOFLEX TAPE 100* 10 cm 50 m/tekercs * Egyedi szállítási határidővel rendelhető Masterfol párazáró tömítő massza Anyaga: tartósan rugalmas, poliuretán alapú, párazáró tömítő massza Alklamazási területe: belső párazáró fóliák csatlakoztatására pormentes vakolt felülethez, fához, műanyaghoz, fémhez, normál hőterhelés esetén. Anyagszükséglete: m/kartus e: 315 ml-es kartusban Tárolás: C között a gyártástól számított 1 évig. Csomagolás Masterfol párazáró tömítő massza 315 ml-es kartus

15 MASTERPLAST GROUP INTERNATIONAL 15 SOLFLEX lélegző Anyaga: mérsékelten páraáteresztő PP flízre kasírozott, hővisszaverő, perforált metalizált tetőfólia Felhasználási területe: Mérsékelten páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel normál páraterhelésű épületnél (fokozott min. Sd >25m belső oldali párafékezéssel). SOLFLEX Lélegző 1,2 m 41,67 m=50 m 2 /tekercs SOLFLEX Nyár Anyaga: PE légbuborékos tetőfólia, metalizált hővisszaverő felülettel Felhasználási területe: Nem páraáteresztő tetőalátétfólia kétszeres tető átszellőztetéssel, hővisszaverő felülettel. Hőszigetelés belső oldalán párafékező rétegként is alkalmazható, pára- és légzáró módon ragasztott toldásokkal. SOLFLEX nyár 1,2 m 41,67 m=50 m 2 /tekercs SOLFLEX Tél Anyaga: Párafékező fólia, metalizált felülettel Felhasználási területe: Hőszigetelés belső oldalán párafékező réteg, lég- és párazáró módon összeragasztandó átlapolt toldásokkal, irodák, lakások helyiségeiben SOLFLEX Tél 1,2 m 41,67 m=50 m 2 /tekercs

16 16 MASTERPLAST GROUP INTERNATIONAL TYVEK Soft Anyaga: 1 rétegű páraáteresztő tetőfólia (speciális DuPont HDPE szálszerkezet) Felhasználási területe: Páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel, szabadon belógatva 20 hajlásszög feletti tetőknél, magas hőterhelésre. Műszaki adatok: Súlya: 60 g/m 2 Szakítószilárdsága (hossz/kereszt): 165/140 N/50mm Sd: 0,02 m Lefedési idő: max. 4 hónap Vízzárósága: W1 Hőállósága: +100 C Vonatkozó előírás: EN , EN TYVEK Soft 1,5 m 50 m=75 m 2 /tekercs C TYVEK Solid Anyaga: 1 rétegű páraáteresztő tetőfólia (speciális DuPont HDPE szálszerkezet) Felhasználási területe: Páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel, szabadon belógatva 20 hajlásszög feletti tetőknél, magas hőterhelésre. Műszaki adatok: Súlya: 80 g/m 2 Szakítószilárdsága (hossz/kereszt): 245/215 N/50mm Sd: 0,03 m Lefedési idő: 4 hónap Vízzárósága: W1 Hőállósága: +100 C Vonatkozó előírás: EN , EN TYVEK Solid 1,5 m 50 m=75 m 2 /tekercs C TYVEK SD2 VCL Anyaga: Párafékező fólia, HDPE flíz erősítésű poliolefin Felhasználási területe: Hőszigetelés belső oldalán párafékező rétegként, lég- és párazáró módon összeragasztandó átlapolt toldásokkal, irodák, lakások kis páraterhelésű helyiségeiben Műszaki adatok: Súlya: 105 g/m 2 Sd: 2 4 m Vonatkozó előírás: EN TYVEK SD2 VCL 1,5 m 50 m=75 m Csak rendelésre! Egyedi szállítási határidővel! +100 C

17 MASTERPLAST GROUP INTERNATIONAL 17 TYVEK Pro és TYVEK Pro ragasztószalaggal Anyaga: 2 rétegű páraáteresztő tetőfólia (speciális DuPont HDPE szálszerkezet + PP flíz mechanikai védelem) Felhasználási területe: Páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel, szabadon belógatva 20 hajlásszög feletti tetőknél, deszkázatra fektetve 15 hajlásszög feletti tetőknél, toldásait összeragasztva 10 -ig alkalmazható deszka aljzaton, magas hőterhelésre. Műszaki adatok: Súlya: 125 g/m 2 Szakítószilárdsága (hossz/kereszt): 265/230 N/50mm Sd: 0,02 m Lefedési idő: 4 hónap Vízzárósága: W1 Hőállósága: +100 C Vonatkozó előírás: EN , EN TYVEK Pro 1,5 m 50 m=75 m TYVEK Pro ragasztószalaggal* 1,5 m 50 m=75 m *csak rendelésre, egyedi szállítási határidővel! +100 C TYVEK Metal Anyaga: 2 rétegű páraáteresztő tetőfólia (speciális DuPont HDPE szálszerkezet + felső réteg PP szellőző szőnyeg) Felhasználási területe: Páraáteresztő tetőalátétfólia egyszeres tető átszellőztetéssel, deszkázatra fektetve toldásait összeragasztva 10 hajlásszög feletti tetőknél, sík fémlemezfedés alá, magas hőterhelésre. Műszaki adatok: Súlya: 407 g/m 2 Sd: 0,02 m Lefedési idő: 4 hónap Vízzárósága: W1 Hőállósága: +100 C Vonatkozó előírás: EN , EN TYVEK Metal 1,1 m 30 m=33 m Csak rendelésre, egyedi szállítási határidővel! +100 C TYVEK ragasztószalag Anyaga: polietilén, modifikált akrilbázisú ragasztóval Felhasználási területe: páraáteresztő tetőfóliák egyoldalas ragasztásához, sérülések javításához TYVEK ragasztószalag Tekercsben: 75 mm 25 m

18 TETŐKIEGÉSZÍTŐ ELEMEK 18 MASTERPLAST GROUP INTERNATIONAL TETŐKIEGÉSZÍTŐ ELEMEK A korszerű tetőfedő anyagok nagy elemválasztékukkal és megfelelő kiegészítőkkel együttesen, rendszereket alkotnak. A tetőfedő anyagok önmagukban nem tudják maradéktalanul ellátni napjaink műszaki elvárásait. A jól működő magastető kialakításához a fedőanyagon kívül mindenképpen szükség van tetőkiegészítő elemek alkalmazására. A tetőfedő anyagok sokrétűsége, nagy forma és méretválasztéka miatt a tetőkiegészítő elemek is nagy választékban kaphatóak. Vannak univerzálisan több fedőanyaghoz alkalmazható termékek és vannak csak egy vagy csak néhány típushoz illeszkedők. A nagy választékban segíti az eligazodást a termékkatalóguson kívül kiadott Tetőkiegészítő Segédlet, ahol tetőfedő anyag típusonként vannak kigyűjtve az illeszkedő kiegészítő elemek. A tetőkiegészítő elemeknek az alábbi fő csoportjai vannak: Tető átszellőzését biztosító elemek Tetőfedést rögzítő elemek, biztonsági elemek Bádogos kiegészítő csatlakozó elemek Egyéb kiegészítő elemek Átszellőzést biztosító elemek: A magastető átszellőztetése minden esetben kötelező. (lásd ÉMSZ alátéthéjazatok irányelve, MASTERPLAST Tetőfóliák Alkalmazástechnikája) A fedés és az alátétfólia között kialakított légrésben ventilációt kell létrehozni. Az átszellőzetésre minden évszakban szükség van. Ilyenkor az eresz vonalában a fedés alá be kell engedni a friss hideg levegőt, majd a gerinc közelében vagy a gerincvonalban biztosítani kell a felmelegedett, párás levegő folyamatos távozását minden szarufaközben! A hatékony szellőzés kialakítását méretezési szabályok határozzák meg (lásd MASTERPLAST tetőfóliák Alkalmazástechnikája). Átlagos tetőidom esetén (20 -os hajlásszög feletti, 10 m-nél rövidebb szarufahossz esetén, hagyományos tetőfedő anyaggal cserép, betoncserép) a minimális eresz-menti szabad beszellőzés 200 cm 2 /fm, míg a gerincnél tetősíkonként minimum 50cm 2 /fm szabad kiszellőzést kell biztosítani. Az átszellőzést biztosító elemek egyik legfontosabb adata a szabad átszellőző keresztmetszet. A katalógusadatokból jól látszik, hogy a tetőkiegészítő elemekkel hatékonyabb átszellőzést lehet biztosítani, mint a legtöbb tetőfedő anyagból készült kiszellőző elemekkel (pl. szellőző cserepek). A szellőző cserepek túlnyomó többsége minimális szabad szellőző keresztmetszettel rendelkezik, a gerinc-mentén lévő kiszellőzést sokszor szarufaközönként csak 2-3 db szellőző cserép beépítésével lehet megoldani. Ennél sokkal olcsóbb, hatékonyabb és esztétikusabb megoldás az egyéb tetőkiegészítők használata. Ezen elemek nem csak a szellőzést biztosítják, hanem egyidejűleg megakadályozzák a madarak, rovarok és a csapadékvíz nagy részének bejutását is. Tetőfedést rögzítő, biztonsági elemek: A legelterjedtebbnek mondható cserépfedéseket mechanikusan is rögzíteni kell a fedélszerkezethez. Bár a legtöbb típus alapcserepeinél ezt nem kell megtenni, elegendő az önsúlyuk, de bizonyos hajlásszögek és csatlakozási megoldások esetén szükségessé válhat rögzítésük. (A rögzítési szabályokra vonatkozóan a tetőfedő anyagok gyártói adnak iránymutatást.) A kúpcserepeket azonban minden cseréptípusnál rögzíteni kell, melyhez a MASTERPLAST számos kúpcserép rögzítő elemet kínál. A mechanikai rögzítő elemek mellett ebbe a csoportba soroljuk a vágott cserepek, kúpcserepek egyenletes felfekvését biztosító szivacs alátételemeket is. Számos biztonsági kiegészítőből a MASTERPLAST, a leggyakrabban alkalmazott hóvágókat kínálja. A hóvágók akadályozzák meg a nagy tömegben lerakódott hóréteg hirtelen nagy mennyiségben való megcsúszását, ezzel elkerülve személyi és anyagi károkat. A hóvágók megfelelő kiosztása függ a tetőfedő anyag típusától és a tetőidom kialakításától, valamint az épület környezetétől és az épületmagasságtól is. Ezért a szükséges hóvágó mennyiségét és elhelyezési módját, minden épület esetén a tetőfedő-anyag gyártó utasítása szerint meg kell tervezni. Bádogos kiegészítő, csatlakozó elemek: A magastető kivitelezése folyamán gyakran találkozunk azzal a szervezési problémával, hogy a szakmáknak együtt vagy szorosan egymást követően kell dolgozni (ács, tetőfedő, bádogos). A MASTERPLAST számos olyan praktikus kiegészítő elemet kínál, melyet szükség esetén az ács vagy a tetőfedő is el tud helyezni, minimális szerszámigénnyel, nem kell megvárni azt, hogy a bádogos végezzen. Így lehetővé válik a gyorsabb, egyszerűbb, olcsóbb munkavégzés. A bádogos kiegészítő elemek a bádogosok munkáját is megkönnyítik, különösen a magas ívű hullámos cserepek esetében, ahol a jól formálható kiegészítőkkel gyorsabban és egyszerűbben lehet csatlakozásokat kialakítani, mint hagyományos módszerekkel. Egyéb kiegészítő elemek Ebbe a csoportba tartoznak azok az elemek, melyeket nem lehet besorolni a fenti kategóriákba. Típusonként eltérő funkciójuk lehet, melyeket a katalógusban részletesen kiemelünk. Pl.: tetőkibúvó ablak, ereszháló, antennakivezető, csatornakivezető, bevilágító cserép stb. Fedett, száraz helyen, nedvességtől védetten Sérülékeny Napfénytől, sugárzó hőtől védetten

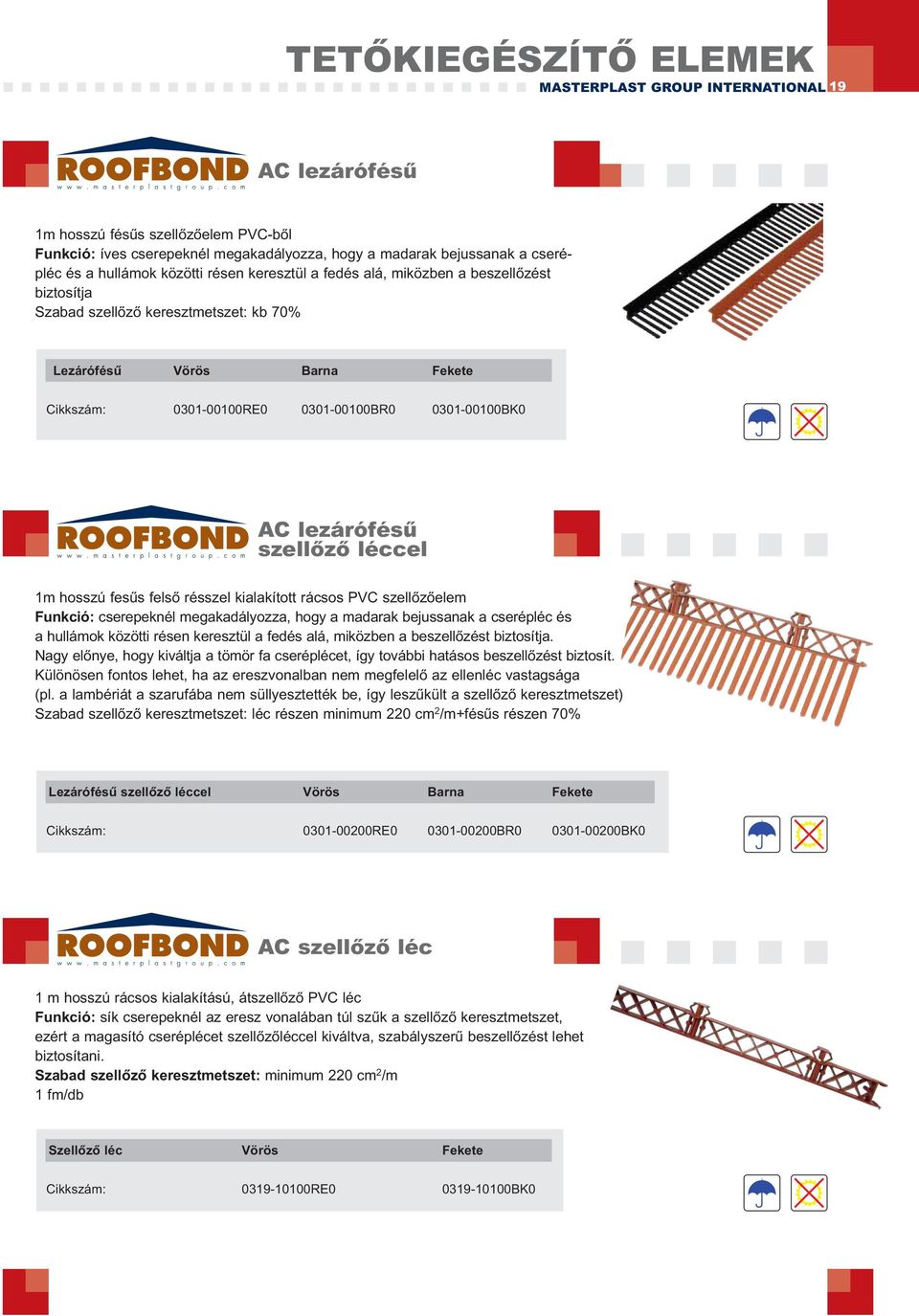

19 TETŐKIEGÉSZÍTŐ ELEMEK MASTERPLAST GROUP INTERNATIONAL 19 AC lezárófésű 1m hosszú fésűs szellőzőelem PVC-ből Funkció: íves cserepeknél megakadályozza, hogy a madarak bejussanak a cserépléc és a hullámok közötti résen keresztül a fedés alá, miközben a beszellőzést biztosítja Szabad szellőző keresztmetszet: kb 70% Lezárófésű Vörös Barna Fekete : RE BR BK0 AC lezárófésű szellőző léccel 1m hosszú fesűs felső résszel kialakított rácsos PVC szellőzőelem Funkció: cserepeknél megakadályozza, hogy a madarak bejussanak a cserépléc és a hullámok közötti résen keresztül a fedés alá, miközben a beszellőzést biztosítja. Nagy előnye, hogy kiváltja a tömör fa cseréplécet, így további hatásos beszellőzést biztosít. Különösen fontos lehet, ha az ereszvonalban nem megfelelő az ellenléc vastagsága (pl. a lambériát a szarufába nem süllyesztették be, így leszűkült a szellőző keresztmetszet) Szabad szellőző keresztmetszet: léc részen minimum 220 cm 2 /m+fésűs részen 70% Lezárófésű szellőző léccel Vörös Barna Fekete : RE BR BK0 AC szellőző léc 1 m hosszú rácsos kialakítású, átszellőző PVC léc Funkció: sík cserepeknél az eresz vonalában túl szűk a szellőző keresztmetszet, ezért a magasító cseréplécet szellőzőléccel kiváltva, szabályszerű beszellőzést lehet biztosítani. Szabad szellőző keresztmetszet: minimum 220 cm 2 /m 1 fm/db Szellőző léc Vörös Fekete : RE BK0

20 TETŐKIEGÉSZÍTŐ ELEMEK 20 MASTERPLAST GROUP INTERNATIONAL AC perforált/hálós szellőző szalag Tekercses UV-álló perforált/hálós szellőző szalag Funkció: ereszvonali beszellőzésnél az ellenléc vastagsága által adott rést zárja le a rovarok és madarak elől. Szabad szellőző keresztmetszet: perforált szellőző szalagnál 70%, hálós szellőző szalagnál 80% Perforált szellőző szalag : 10 cm 5 m/tekercs Barna BR0 Fekete BK0 Vörös RE0 Fehér WH0 5 cm 5 m/tekercs Barna BR0 Fekete BK0 Vörös RE0 Fehér WH0 Hálós szellőző szalag : 10 cm 5 m/tekercs Fekete BK0 AC perforált PVC szellőző profil 2,5m-es műanyag perforált UV- álló szellőző profil Funkció: ereszvonali beszellőzésnél az ellenléc vastagsága által adott rést zárja le a rovarok és madarak elől. A tekercses terméknél merevebb, esztétikusabb. Szabad szellőző keresztmetszet: 70% Perforált PVC szellőzőprofil Barna 2,5 m/db BR0 Fekete 2,5 m/db BK0 Vörös 2,5 m/db RE0 AC száraz kúpelem 1 m-es műanyag kúpalátét profil Funkció: kúpcserép alatti kiszellőzést biztosítja, kis mértékű porhózárás mellett. Kialakítása csak adott cseréptípushoz igazodik (lásd típusai). Csak tetőgerincen alkalmazható, ferde élgerincekhez nem használható. Típusai: Alpesi/Altec 2,2 db/m; Római/Danubia 2,2 db/m; Csornai 1,1 db/m Szabad szellőző keresztmetszet: 125 cm 2 /m tetősíkonként Száraz kúpelem Vörös Barna Antracit Grey Altek Alpine RE BR AN GY0 Roman RE BR AN GY0 Csornai RE0

21 TETŐKIEGÉSZÍTŐ ELEMEK MASTERPLAST GROUP INTERNATIONAL 21 AC gerincszellőző zsindelyfedések alá 1 m-es fekete műanyag szellőző profil Funkció: zsindelyfedések gerinc mentén való kiszellőzését biztosítja, a rovarok és a porhó bejutásának megakadályozása mellett. A műanyag elemet fel kell rögzíteni a gerinc vonalában, majd a zsindellyel le kell burkolni, zsindely ragasztóval felragasztva. Tető- és élgerincen is alkalmazható. Szabad szellőző keresztmetszet: 50 cm 2 /m tetősíkonként tömítő szivacsszalaggal, 125 cm 2 /m tetősíkonként tömítő szivacsszalag nélkül Gerincszellőző 1 m AC zsindely pontszellőző Festett fém pontszellőző Funkció: zsindelyfedések pontszellőzésére szolgál, elsősorban tetőtérbeépítés nélküli magastetők esetén Szabad szellőző keresztmetszet: 27 cm 2 /db Pontszellőző Vörös RE0 Zöld GR0 Fekete BK0 Antracit AN0 Barna BR0 AC kúpcserép lezáró PVC vagy fém anyagú perforált lemez Funkció: gerincvégek szellőző lezárására szolgál, madarak bejutásának megakadályozása mellett Szabad szellőző keresztmetszet: 16 cm 2 /db Vörös Barna Antracit Kúpcserép lezáró PVC RE BR AN0 Kúpcseréplezáró fém RE BR AN0

22 TETŐKIEGÉSZÍTŐ ELEMEK 22 MASTERPLAST GROUP INTERNATIONAL AC kúpcserép rögzítő Festett fém rögzítőelem Funkció: kúpcserép elemek rögzítésére szolgál Kúpcseréprögzítő 8012 Vörös Téglavörös Zöld Barna Antracit Szürke Cserépvörös Betoncseréphez 50 db/doboz BRE GR BR AN GY0 Tondach hornyolt kúphoz 40 db/doboz BRE TRE Tondach sajtolt kúphoz 30 db/doboz BRE AC univerzális élgerincelem Színes rugalmas szivacs elem Funkció: a kúpcserepek egyenletes felfekvését biztosítja tető és élgerincen, miközben a cserép és a kúp közötti rést tömíti. Magas porhó és vízzárást biztosít, de akadályozza a kiszellőzést, ezért csak szellőzőcserepekkel kiegészítve vagy alátéthéjazat nélkül készülő fedések esetén használható. Típusai: 50, 60 és 75 mm magas változatban Univerzális élgerincelem Vörös Barna Antracit 50/100 mm-es RE0 60/120 mm-es RE BR AN0 75/150 mm-es RE BR AN0 AC vápaszivacs Színes rugalmas szivacs elem, öntapadó sávval Funkció: a vágott cserepek egyenletes felvekvését biztosítja a vápa vonalában, ugyanakkor jól tömíti a vápa és a cserép közötti rést, ezzel gátolva meg a porhó, nedvesség és a madarak bejutását. Mivel mindezek mellett akadályozza a beszellőzést, ezért alátéthéjazattal készülő fedélszékeknél, a vápavonalból induló szarufaközök beszellőzését más módon kell biztosítani. Vápaszivacs Vörös Barna Antracit RE BR AN0

23 TETŐKIEGÉSZÍTŐ ELEMEK MASTERPLAST GROUP INTERNATIONAL 23 AC cseppentőlemez 5 m hosszú tekercses festett alu lemez Funkció: eresz vonalban a tetőfólia nem lóghat ki a tetőfedés alól az UV károsító hatása miatt, ezért cseppentő lemez alkalmazása kötelező. A tetőfólia a cseppentő lemezre vezeti a fedésen átjutott csapadékot. A tekercses cseppentő egyszerűen és gyorsan beépíthető. A szükséges törések, visszahajlítások vonala gyárilag ki van alakítva a lemezen. Cseppentőlemez Vörös Barna Antracit RE BR AN0 AC vápalem műanyag/alu 1,7 m hosszú, UV-álló PVC vagy 2 m hosszú, festett alu lemez 50cm-es kiterített szélességgel Funkció: előre gyártott, változtatható nyílásszögű vápalemez, hagyományos vápakialakításhoz. Vízzáróság fokozására a toldásokba butyl tömítő szalag helyezhető. Vápaelem Műanyag-téglavörös 1,7 m BRE Műanyag-barna 1,7 m BR0 Műanyag-antracit 1,7 m AN0 ALU-téglavörös 2 m BRE ALU-barna 2 m BR0 ALU-antracit 2 m AN0 AC gerincléctartó Horganyzott acél rögzítő elem Funkció: taréjléc pontos vonalbeli és magasságbeli beállítását is szolgálja, a gerinc-vonali kiszellőző keresztmetszet csökkentése nélkül. Egyes cseréptípusoknál nagyon fontos a kúpcserepet alátámasztó taréjléc pontos magasságbeli beállítása! 50 db/doboz

24 TETŐKIEGÉSZÍTŐ ELEMEK 24 MASTERPLAST GROUP INTERNATIONAL AC kémény és falszegély lemez Festett, öntapadó ólom vagy alu lemez 5 m hosszú, 30 cm széles tekercsben Funkció: a teljes alsó felületén öntapadó, minden cserépidomhoz jól illeszthető flexibilis lemezzel gyorsan és magas vízzárósággal alakítható ki az idomcserepek és a felmenő falszerkezetek, kémények csatlakozási vonala. Jól tapad a téglához, vakolathoz, cserepekhez. Vörös Barna Antracit Kémény és falszegély lemez aluminium RE BR AN0 Kémény és falszegély lemez ólom RE BR AN0 AC kémény és falszegély léc Festett, 1 m hosszú, alu profilléc Funkció: a kémény és falszegély felhajtott részének felső élét leszorító eleme. A lécet mechanikusan (dűbellel) kell rögzíteni a falba vagy a kéménytestbe, úgy, hogy a kémény és falszegély lemez felső részét odaszorítsa. A léc felső élénél tartósan rugalmas tömítés szükséges a teljes vízzáró csatlakozás eléréséhez. (pl.: zsindely tömítő és ragasztóval) Vörös Barna Antracit Kémény és falszegély léc 1 m RE BR AN0 AC tetőkibúvó ablak Szabványos méretű, hőszigeteletlen kibúvó ablak Funkció: padlástér bevilágítására, szellőztetésre szolgál, biztosítja a tetőre való kijutást. Sík, kis és közepes ívű cserépfedésekhez alkalmazható. Méret: mm Téglavörös Antracit BRE AN0

25 TETŐKIEGÉSZÍTŐ ELEMEK MASTERPLAST GROUP INTERNATIONAL 25 AC plexicserép Átlátszó, műanyag bevilágító cserép, alapcseréppel azonos kialakításban. Formája cseréptípusonként különböző. Funkció: padlásterek bevilágítására Darabszámra rendelhető számos típusban (lásd ár- és cikklista) AC alapcserép Tetőcserepek alapcserepével azonos formájú, de átvezető lyukkal készített színes PVC elem. Formája cseréptípusonként különböző. Funkció: a tetőcseréphez igazodó, azzal azonos méretű alapcserepen keresztül lehet megoldani a tetőáttörések egy részét (szellőzés, antenna kivezetés, légkábel bevezetése stb) Darabszámra rendelhető számos típusban (lásd ár- és cikklista) AC antennakivezető Alapcseréphez illeszkedő színes PVC idom Funkció: Az összes alapcseréphez illeszkedik. Kúpszerűen szűkülő tetejét a kivezetett cső átmérőjének megfelelően kell visszavágni. A tetősík dőlésszögétől függően állítható az alapcseréppel bezárt szöge. Antennakivezető Téglavörös Barna Antracit BRE BR AN0 AC ereszháló (plusz 13 db rögzítőfül-fekete) Lombfogó, ereszháló 13 rögzítő füllel. Az ereszháló megakadályozza, hogy a lehulló falevelek eltömítsék a függő ereszcsatornát. Praktikus termék magas fák mellett épült házak esetén. Ereszháló Fekete 18 cm 6 m/tekercs BK0

26 TETŐKIEGÉSZÍTŐ ELEMEK 26 MASTERPLAST GROUP INTERNATIONAL AC szellőző cső Alapcseréphez illeszkedő színes PVC idom Funkció: Az összes alapcseréphez illeszkedik. Biztosítja a strangok, gépészeti vezetékek és gépi szellőző csövek kivezetését. A tetősík dőlésszögétől függően állítható az alapcseréppel bezárt szöge Szellőző cső Téglavörös BRE Barna BR0 Antracit AN vörös AC gégecső+ bilincs szellőzőcsőhöz Flexibilis gégecső 110 mm-es csőhöz csatlakoztatható bilinccsel Funkció: a kötött cserépkiosztás miatt szinte soha sem kerül egymás alá az alapcserép és a kivezetendő műanyag cső, ezért azt el kell húzni a gégecsővel. Így a kiszellőzést az alapcserép+szellőző cső+gégecső+bilincs együttes beépítésével oldhatjuk meg. Gégecső + bilincs szellőzőcsőhöz AC hóvágó Festett fém hóvágó Funkció: megakadályozza a magastetőknél a hó hirtelen, nagy tömegű megcsúszását Téglavörös 8012 Vörös Antracit Barna Szürke Zöld Fekete Beton és sima agyagcserepekhez acélból BRE AN BR GY GR0 Beton és sima agyagcserepekhez Alumíniumból* BRE AN BR GY GR0 Bitumenes zsindelyhez / Palatetőhöz AN BR GY GR BK0 Tondach Palotás BRE Tondach Polka/Keringő BRE Tondach Tangó BRE Tondach Csárdás BRE *Egyedi szállítási határidővel rendelhető

27 TETŐKIEGÉSZÍTŐ ELEMEK MASTERPLAST GROUP INTERNATIONAL 27 Roll-o-mat Univerzális szellőző gerincalátét elem, 190 mm, 280 mm és 330 mm széles, 5 m hosszú tekercsben Funkció: kúpcserép alatti kiszellőzést biztosítja fokozott vízzárás és porhózárás mellett. Szélein öntapadó csíkokkal rögzíthető a cserép felületéhez. Alkalmas tető és élgerincen is. Szabad szellőző keresztmetszet: 125 cm 2 /m tetősíkonként : 190 mm széles 280 mm széles 330 mm széles Vörös RE RE RE0 Barna BR BR BR0 Fekete BK BK BK0 AC AirVent Univerzális gerincalátét elem, 300 mm széles, 5 m hosszú tekercsben Funkció: kúpcserép alatti kiszellőzést, valamint fokozott vízzárást és porhózárást biztosít. Szélein öntapadó csíkokkal rögzíthető a cserép felületéhez. Alkalmas tető és élgerincen is. Szabad szellőző keresztmetszet: 75 cm 2 /m tetősíkonként Vörös Barna Fekete RE BR BK0 Lüftomat 75 1 m-es univerzális szellőző gerincalátét profil, kúpcserép alá Funkció: kúpcserép alatti kiszellőzést biztosítja vízzárás és porhózárás mellett. Szélein sűrű seprűk biztosítják a cserépidomhoz való illeszkedést. Szabad szellőző keresztmetszet: 125 cm 2 /m tetősíkonként Lüftomat Vörös Barna Fekete RE BR BK0
