3. Kéregpaneles FABETON mesterfödém

Átírás

1 Felületképzés A gerendás FABETON mesterfödémek felülete vkoltot igényel. Vkolónygként gyári vgy hgyományos vkoltok egyránt hsználhtók. Fontos, hogy három rétegben hordjuk fel teljes vkoltvstgságot. A födémfelületet vkolás elôtt portlnítni, szükség esetén enyhén nedvesíteni kell. Elsô rétegként cementes lpgúzt kell felcspni födémre úgy, hogy z hiánymentesen tkrj felületet. Vstgság 3 5 mm legyen. Keverés rány: térfogtrész cement, 3 térfogtrész 0/4-es szemcsés homok. A következô réteg z lpvkolt. Ennek felhordás z lpgúz megkötése és hálószerû berepedezettsége feszültségmentessé válás után végezhetô. Az lpvkolt vstgság 8 0 mm. Összetétele hgyományos vkolt esetén 2 térfogtrész mészhidrát, térfogtrész cement és 8 térfogtrész 0/4-es éles szemcsézetû homok. Elôkevert vkoltok is hsználhtók gyári leírások szerinti gépi vgy kézi felhordássl. A hrmdik, fedô réteget z lpvkolt feszültségmentessé válás hjszálrepedések jelzik után hordjuk fel, 3-5 mm vstgságbn hgyományos simítóvkolt esetén. Összetétele soványbb kell, hogy legyen z lpvkoltként hsznált hbrcsénál. Gyári vkolt esetén z elôírások szerint kell eljárni 3. Kéregpneles FABETON mesterfödém 3.. Áltlános ismertetés A kéregpnel monolit födémszerkezetek zsluzópnelj, mely megfelel z érvényes MSZ elôírásoknk, és lklms betonr nem gresszív környezeti feltételek között épületek födémezésére. Beépíthetôk: csládi-, társs- és sorházk, üdülôk, okttási, közösségi és irodépületek, szállodák, ipri és tároló épületek födémeként. A kéregpnel lklmzás elônyei: vkoltmentes födém készíthetô, födém felbetonjábn elhelyezhetôk gépészeti csövek, szerelvények, födém vstgság szerkezeti és teherbírási igényektôl függôen változtthtó, födémek lprjzi kontúrj szbdon megválszthtó, bármilyen flszerkezethez lklmzhtó, konzolos és többtámszú födémmezôk is kilkíthtók A zsluzó kéregpnelek szerkezete, méretválszték < k l 5 > 30, 5, 9 0. ábr Kéregpnel geometriáj 240 A f m e l e g e, b e t o n e r e j e...

2 A kéregpneleket ngyméretû cél gyártótálcákon gyártják. A peremprofil zsluzt mobil, hosszúság és szélesség változtthtó. Az elôszerelt célrmtúrák elhelyezése után öntözôkonténerbôl történik zsluzt kibetonozás. A kéregpnel vstgság 5 cm, mely trtlmzz beépítés helyén, helyszíni kibetonozássl véglegesített födém pozitív nyomtéki vslását, hálós lpvslásként. Trtlmzz továbbá, 3, 5 vgy 9 cm-es mgsságú, H und S típusú rácsbordákt 60 cm-es kiosztássl és teherbírási értéknek megfelelô pótvslást. A pnelek jártos szélességi mérete 60 és 20 cm, de ettôl eltérô méretû elemek is gyárthtók, elsôsorbn tetszôleges lprjzú födémmezôk teljes lefedhetôsége mitt. A kéregpnelek mértékdó htárterhelése biztonsági szorzóvl növelt értékként 7 kn/m 2 és 5 kn/m 2 között válszthtó meg. A pnelek felfekvési hossz jellemzôen 0 cm. A kész födémek szerkezeti vstgság 5, 7, 8 és 23 cm lehet. A pnelhossz 0 cm-es méretlépcsô szerint válszthtó 2,0 m és 8,4 m között. A födém önsúlyánk csökkentése érdekében felbetonbn könnyítô elemek helyezhetôk el kibetonozáskor. A födémkonstrukciók megtervezése sttiki szkági feldt, felsô fesztáv és terhelési trtományok lklmzhtóság speciális trtószerkezeti megoldásokt igényelhet A zsluzó kéregpneles födémek mûszki dti Födém összvstgság 5 cm 7 cm 8 cm 23 cm Kéregpnel súly (kn/m 2 ),20,20,20,20 Felbeton vstgság (cm) Felbeton szükséglet (l/m 2 ) Rácsbord mgsság (cm) Kész födém súly (kn/m 2 ) 3,75 4,25 4,75 5,75 A betonkéreg nyg: C25-6/KK A felbeton nyg: C6-6/KK A gerendrács minôsége: B A hálóvs minôsége: C5H A pótcélok minôsége: B A f melege, beton ereje...

3 3.4. A FABETON zsluzó kéregpnelek jelölése Péld: FMP /50 FMP: FABETON mesterfödém pnel 0: 0 kn/m 2 htárterhelés 8: kész födém szerkezeti vstgság cm-ben 48: fesztáv (flköz) dm-ben 50: pnel teljes hossz dm-ben 3.5. A kéregpneles födémek tervezési szempontji A kéregpneles födém is monolit vsbeton lemezszerkezetnek számít, ezért kként is méretezzük. A különbség nnyi, hogy kéttámszú lklmzáshoz szükséges húzott fôvst már gyártáskor beépítik pnelbe, más jellegû fôvskt és kiegészítô vsltot pedig helyszíni szereléssel helyezik el. A fôvs fjlgos mennyiségét Tervezô htározz meg. A pnelkéreg és felbeton együttdolgozását hegesztett betoncél rmtúr biztosítj. A célszerû bordmgsságot födémvstgság függvényében Gyártó válsztj ki és ô dönti el fôvslt kiosztási rendjét is. Az 5,40 m fölé esô fesztávtrtománybn e födémtípusnál is szükséges keresztkötô vsltot betervezni. A bekötôvskt bord meghosszbbításként helyezzük el, túlemelést pedig /300 értékkel írjuk elô. Ügyelni kell ugynkkor rr is, hogy z elem végeit nem emeljük fel támszsíkról Kivitelezési elôírások.) Szállítás, tárolás Az elemek rácsbordákb ksztott horgokkl emelhetôk. A kötélágk pnelekkel bezárt szöge nem lehet 60 nál kisebb. Amennyiben ez nem biztosíthtó, emelôgerendákt vgy emelôkeretet kell lklmzni. Az elemeket sík terepen tároljuk, szállításkor és tároláskor pnelek közé 20 cm széles pllódeszkát kell elhelyezni l/6 távolságr végeitôl. Legfeljebb 5 elemet rkhtunk egymás fölé. A rktokt megcsúszás ellen biztosítni kell. Sérült, törött elem nem építhetô be! b.) Alátámsztás, túlemelés A kéregpnelek szállítási és elhelyezési igénybevételnek megfelelnek, de helyszíni kibetonozás elôtt lá kell zokt támsztni. Alátámsztás nélkül pnelek nem terhelhetôk. Az látámsztó gerendsorok jánlott távolság 7 kn/m 2 összes kiöntési teherig: < 3 m flköz esetén /2 támszköz, 3, < < 4,6 flköz esetén /3 támszköz, 4,7 < < 6,6 flköz esetén /4 támszköz, 6,7 < < 8,4 flköz esetén /5 támszköz. Ettôl eltérô esetekben külön ellenôrzés lpján kell meghtározni támszközt. Az látámsztások vonl legyen merôleges pnelek hossztengelyére. Az látámsztásokt kidôlés és süllyedés ellen biztosítni kell. (Az látámsztások készítését részletesen tárgylj gerendás födémek fejezete!) A pneles kiöntés elôtt túl kell emelni. A túlemelés mértéke: /300 c.) Kivitelezési fogások A kéregpnelek minimális felfekvése 0 cm. A zsluzóelemeket végeiken koszorúb kell bekötni. A felfekvési felületnek egyenletesnek és síknk kell lennie. A kéregpneleket cm vstg, cementpépbe ágyzzuk. A kéregelemek áttörési helyeit gyártóhelyen kell kilkítni. Kivitelezéskor csk rendkívül korlátozott mértékû áttörések készíthetôk (mx. 20x20 cm). A helyszíni áttörésekkor rácsbordák nem gyengíthetôk és mûveletet A f melege, beton ereje... 3

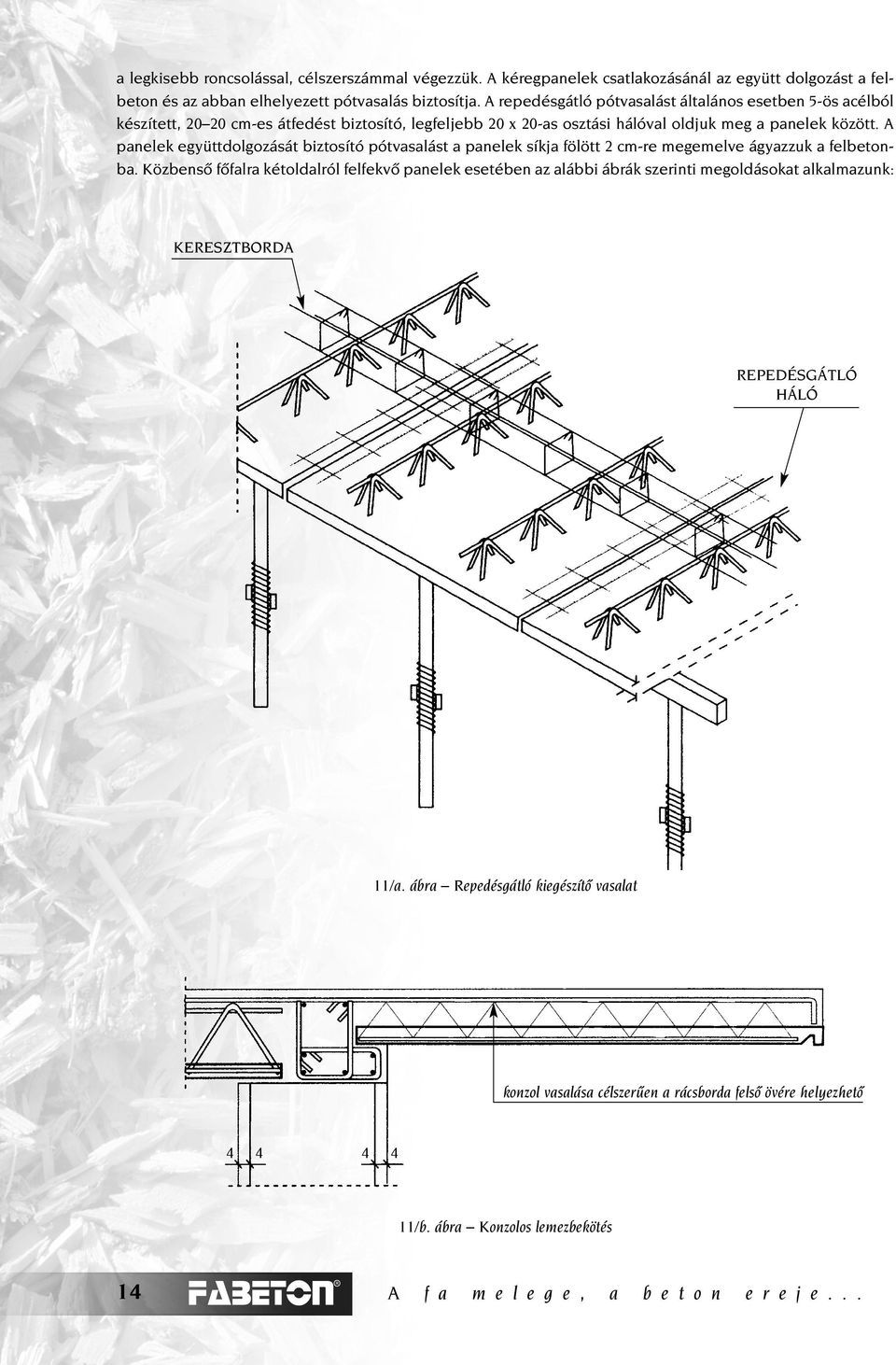

4 legkisebb roncsolássl, célszerszámml végezzük. A kéregpnelek cstlkozásánál z együtt dolgozást felbeton és z bbn elhelyezett pótvslás biztosítj. A repedésgátló pótvslást áltlános esetben 5-ös célból készített, cm-es átfedést biztosító, legfeljebb 20 x 20-s osztási hálóvl oldjuk meg pnelek között. A pnelek együttdolgozását biztosító pótvslást pnelek síkj fölött 2 cm-re megemelve ágyzzuk felbetonb. Közbensô fôflr kétoldlról felfekvô pnelek esetében z lábbi ábrák szerinti megoldásokt lklmzunk: KERESZTBORDA REPEDÉSGÁTLÓ HÁLÓ /. ábr Repedésgátló kiegészítô vslt konzol vslás célszerûen rácsbord felsô övére helyezhetô /b. ábr Konzolos lemezbekötés 4 A f melege, beton ereje...

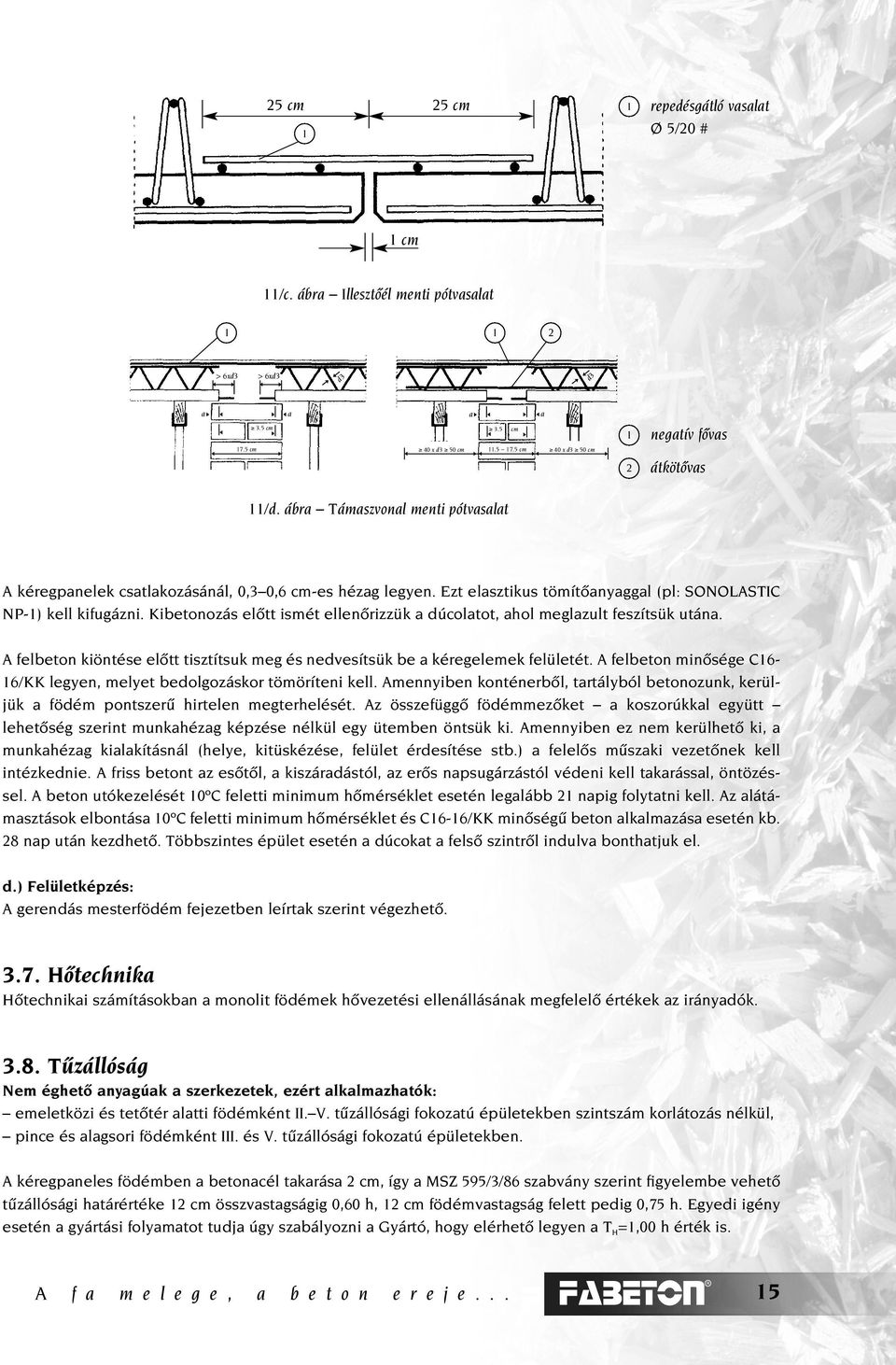

5 25 cm 25 cm repedésgátló vslt Ø 5/20 # cm /c. ábr Illesztôél menti pótvslt 2 > 6xd3 > 6xd3 d3 d3 7.5 cm 3.5 cm 40 x d3 50 cm 3.5 cm cm 40 x d3 50 cm 2 negtív fôvs átkötôvs /d. ábr Támszvonl menti pótvslt A kéregpnelek cstlkozásánál, 0,3 0,6 cm-es hézg legyen. Ezt elsztikus tömítônyggl (pl: SONOLASTIC NP-) kell kifugázni. Kibetonozás elôtt ismét ellenôrizzük dúcoltot, hol meglzult feszítsük után. A felbeton kiöntése elôtt tisztítsuk meg és nedvesítsük be kéregelemek felületét. A felbeton minôsége C6-6/KK legyen, melyet bedolgozáskor tömöríteni kell. Amennyiben konténerbôl, trtályból betonozunk, kerüljük födém pontszerû hirtelen megterhelését. Az összefüggô födémmezôket koszorúkkl együtt lehetôség szerint munkhézg képzése nélkül egy ütemben öntsük ki. Amennyiben ez nem kerülhetô ki, munkhézg kilkításnál (helye, kitüskézése, felület érdesítése stb.) felelôs mûszki vezetônek kell intézkednie. A friss betont z esôtôl, kiszárdástól, z erôs npsugárzástól védeni kell tkrássl, öntözéssel. A beton utókezelését 0ºC feletti minimum hômérséklet esetén leglább 2 npig folyttni kell. Az látámsztások elbontás 0ºC feletti minimum hômérséklet és C6-6/KK minôségû beton lklmzás esetén kb. 28 np után kezdhetô. Többszintes épület esetén dúcokt felsô szintrôl indulv bonthtjuk el. d.) Felületképzés: A gerendás mesterfödém fejezetben leírtk szerint végezhetô Hôtechnik Hôtechniki számításokbn monolit födémek hôvezetési ellenállásánk megfelelô értékek z iránydók Tûzállóság Nem éghetô nygúk szerkezetek, ezért lklmzhtók: emeletközi és tetôtér ltti födémként II. V. tûzállósági fokoztú épületekben szintszám korlátozás nélkül, pince és lgsori födémként III. és V. tûzállósági fokoztú épületekben. A kéregpneles födémben betoncél tkrás 2 cm, így MSZ 595/3/86 szbvány szerint figyelembe vehetô tûzállósági htárértéke 2 cm összvstgságig 0,60 h, 2 cm födémvstgság felett pedig 0,75 h. Egyedi igény esetén gyártási folymtot tudj úgy szbályozni Gyártó, hogy elérhetô legyen T H =,00 h érték is. A f melege, beton ereje... 5
