DW443 BEVEZETŐ A GÉP LEÍRÁSA (A ÁBRA) ELEKTROMOS BIZTONSÁG MŰSZAKI ADATOK HOSSZABBÍTÓKÁBEL SZERELÉS ÉS BEÁLLÍTÁS VELEJÁRÓ TARTOZÉKOK

Átírás

1 H DW443

2 2

3 3

4 4

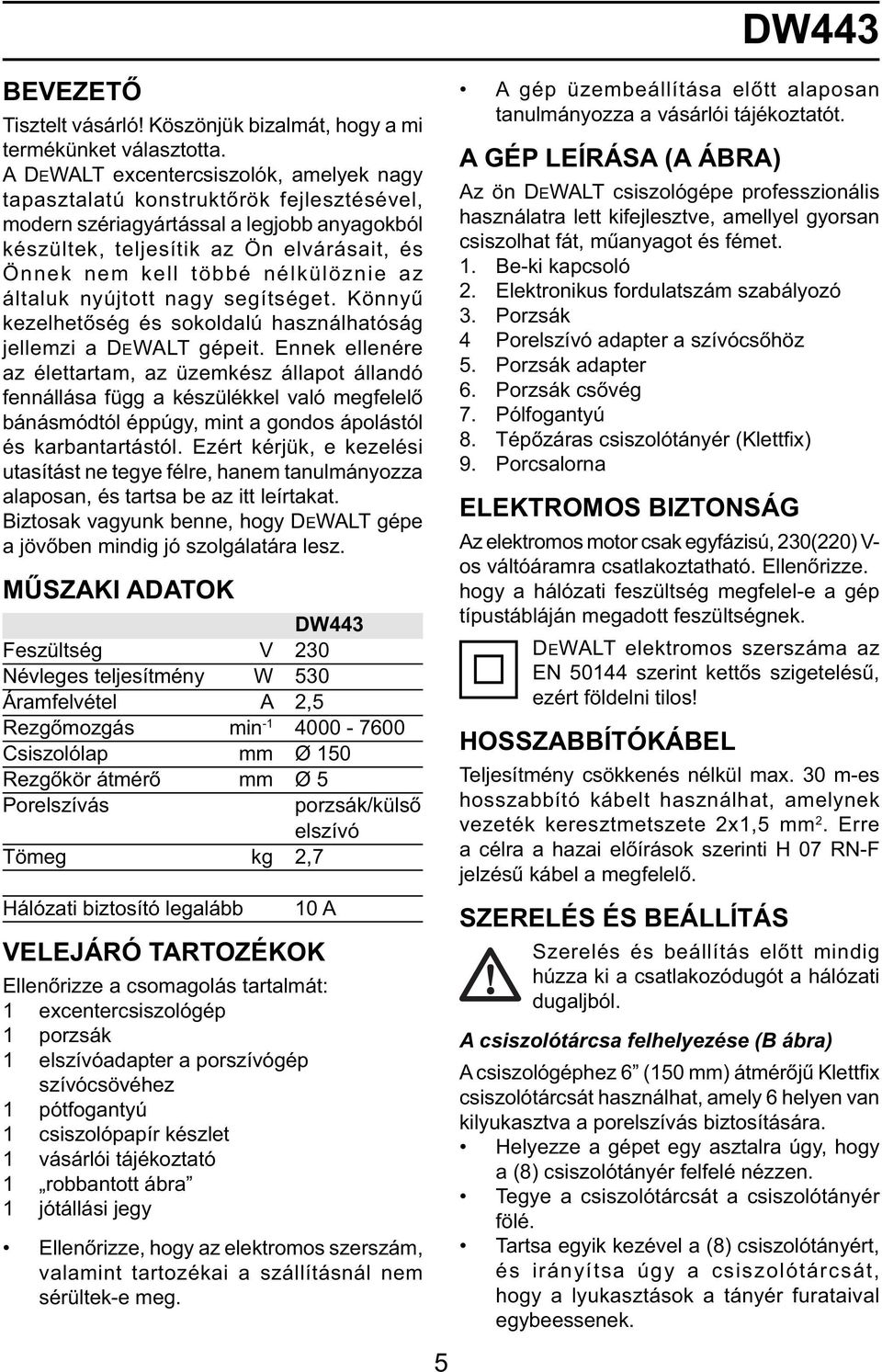

5 BEVEZETŐ Tisztelt vásárló! Köszönjük bizalmát, hogy a mi termékünket választotta. A DEWALT excentercsiszolók, amelyek nagy tapasztalatú konstruktőrök fejlesztésével, modern szériagyártással a legjobb anyagokból készültek, teljesítik az Ön elvárásait, és Önnek nem kell többé nélkülöznie az általuk nyújtott nagy segítséget. Könnyű kezelhetőség és sokoldalú használhatóság jellemzi a DEWALT gépeit. Ennek ellenére az élettartam, az üzemkész állapot állandó fennállása függ a készülékkel való megfelelő bánásmódtól éppúgy, mint a gondos ápolástól és karbantartástól. Ezért kérjük, e kezelési utasítást ne tegye félre, hanem tanulmányozza alaposan, és tartsa be az itt leírtakat. Biztosak vagyunk benne, hogy DEWALT gépe a jövőben mindig jó szolgálatára lesz. MŰSZAKI ADATOK DW443 Feszültség V 230 Névleges teljesítmény W 530 Áramfelvétel A 2,5 Rezgőmozgás min Csiszolólap mm Ø 150 Rezgőkör átmérő mm Ø 5 Porelszívás porzsák/külső elszívó Tömeg kg 2,7 Hálózati biztosító legalább 10 A VELEJÁRÓ TARTOZÉKOK Ellenőrizze a csomagolás tartalmát: 1 excentercsiszológép 1 porzsák 1 elszívóadapter a porszívógép szívócsövéhez 1 pótfogantyú 1 csiszolópapír készlet 1 vásárlói tájékoztató 1 robbantott ábra 1 jótállási jegy Ellenőrizze, hogy az elektromos szerszám, valamint tartozékai a szállításnál nem sérültek-e meg. 5 DW443 A gép üzembeállítása előtt alaposan tanulmányozza a vásárlói tájékoztatót. A GÉP LEÍRÁSA (A ÁBRA) Az ön DEWALT csiszológépe professzionális használatra lett kifejlesztve, amellyel gyorsan csiszolhat fát, műanyagot és fémet. 1. Be-ki kapcsoló 2. Elektronikus fordulatszám szabályozó 3. Porzsák 4 Porelszívó adapter a szívócsőhöz 5. Porzsák adapter 6. Porzsák csővég 7. Pólfogantyú 8. Tépőzáras csiszolótányér (Klettfix) 9. Porcsalorna ELEKTROMOS BIZTONSÁG Az elektromos motor csak egyfázisú, 230(220) V- os váltóáramra csatlakoztatható. Ellenőrizze. hogy a hálózati feszültség megfelel-e a gép típustábláján megadott feszültségnek. DEWALT elektromos szerszáma az EN szerint kettős szigetelésű, ezért földelni tilos! HOSSZABBÍTÓKÁBEL Teljesítmény csökkenés nélkül max. 30 m-es hosszabbító kábelt használhat, amelynek vezeték keresztmetszete 2x1,5 mm 2. Erre a célra a hazai előírások szerinti H 07 RN-F jelzésű kábel a megfelelő. SZERELÉS ÉS BEÁLLÍTÁS Szerelés és beállítás előtt mindig húzza ki a csatlakozódugót a hálózati dugaljból. A csiszolótárcsa felhelyezése (B ábra) A csiszológéphez 6 (150 mm) átmérőjű Klettfix csiszolótárcsát használhat, amely 6 helyen van kilyukasztva a porelszívás biztosítására. Helyezze a gépet egy asztalra úgy, hogy a (8) csiszolótányér felfelé nézzen. Tegye a csiszolótárcsát a csiszolótányér fölé. Tartsa egyik kezével a (8) csiszolótányért, és irányítsa úgy a csiszolótárcsát, hogy a lyukasztások a tányér furataival egybeessenek.

6 Elektronikus fordulatszám szabályozás (C ábra) A gépen van egy 1-5-ig számozott, (2) rovátkott kerék, amellyel a motor fordulatszáma fokozatmentesen szabályozható. Általánosságban javasolható, hogy keményebb anyagokhoz magasabb értéket állítson be. A helyes fordulatszám beállítást a munkában szerzett tapasztalat alapján kísérletezze ki. A pótfogantyú felszerelése (D ábra) Csavarja ki a (11) műanyagcsavart. Csavarozza fel a (7) kézifogantyút a gép jobb-, vagy baloldalára. A csiszológép használata (E ábra) A (9) porcsatorna 30 -os lépésekben teljes körülforgatással állítható be. Ez megkönnyíti a munkát, és szabad rálátást biztosít a munkafelületre. Porelszívás A csiszolással való famegmunkálás mindig porképződéssel jár. Ezért mindig használjon porzsákot, vagy csatlakoztasson a géphez egy porelszívót, ami a TRGS 553 számú szabványnak megfelel. Csak lyukasztott csiszolópapírt rakhat fel. Fémek csiszolásánál sem porzsák, sem szikravédő nélküli elszívó nem alkalmazható. Magnézium csiszolása robbanásveszélyes. Porzsák (A ábra) Csatlakoztassa a (3) porzsákot az (5) adapterrel a(6) csővégre A porelszívás hatékonyságát azzal is biztosíthatja, ha a zsákot időnként kiüríti, kb. 1/3-ad telítettségnél. Külső porelszívás (F ábra) Húzza le az (5) adaptert a (6) csövégről. Tolja a (4) elszívó adaptert fel a (6) csővégre. Csatlakoztassa a porelszívót a (4) adapterhez. HASZNÁLATI ÚTMUTATÓ Tartsa be az érvényes biztonságtechnikai előírásokat. Biztosítsa elmozdulás ellen a munkadarabot. Csiszolásnál a szerszámot csak könnyedén nyomja az anyagra. A túl nagy rányomás nem javítja a csiszolás minőségét, ellenben túlterheli a gépet, és a csiszolópapír is előbb tönkremegy. Kerülje az elektromos szerszám túlterhelését. Csiszolás (A ábra) Az excentercsiszolóval karcmentes felületeket állíthat elő. Az ilyen felületek eléréséhez nem szükséges szálirányban csiszolni. Ha szükséges, szerelje fel a (7) fogantyút. Állítsa be a csiszolósebességet a (2) rovátkolt kerékkel. Kapcsolja be a csiszolót az (1) kapcsolóval. l=be; O=ki. Kezdje a munkát durvább szemcséjű csiszolópapírral. Ellenőrizze menet közben a csiszolási eredményt. A munka végén mindig kapcsolja ki a gépet. A géphez alkalmazható tartozékokról a legközelebbi DEWALT kereskedő ad részletes információt. KARBANTARTÁS Az ön DEWALT elektromos szerszáma hosszú élettartamra, és a lehető legkevesebb karbantartási igényre lett kifejlesztve. A tartós és kifogástalan működés alapfeltétele a rendszeres tisztítás. A csiszolótányér és a tányérfék kicserélése (G ábra) Úgy a (8) csiszolótányér, mint a (12) tányérfék is gyorsabban kopó alkatrészek. A csiszolótányért ki kell cserélni, ha az elkopás jelei világosan megmutatkoznak A tányérféket akkor kell cserélni, ha a csiszolótányér sebessége üresjáratban rendkívüli mértékben megnő. Húzza ki a csatlakozódugót a konnektorból Oldja meg a 4 db. (13) torxcsavart, és vegye ki a csiszolótányérból. Cserélje ki a (8) csiszolótányért, és/vagy a (12) tányérféket újakkal, és húzza meg 6

7 a torxcsavarokat. Ügyeljen arra, hogy a tányérfék a megfelelő helyzetben kerüljön vissza a helyére. Kenés A gép utólagos kenést nem igényel. Tisztítás Gondoskodjon arról, hogy a motor szellőzőrései szabadok legyenek, és tisztítsa a gépet rendszeresen puha kendővel. A KISZOLGÁLT GÉP ÚJRAHASZNOSÍTÁSA Az elektromos szerszám sok nyersanyagot és műanyagot tartalmaz, amelyek újra felhasználhatók. Tartalmaz még olyan anyagokat is, amelyek szakszerű elhelyezéséről gondoskodni kell, mert környezetszennyezők. A DEWALT, mint más neves elektromos szerszámgyártók is, kifejlesztett egy újrahasznosító eljárást, hogy a kereskedők és a felhasználók részéről az elhasználódott elektromos szerszámok problémamentes visszaadását lehetővé tegye. A kiszolgált hálózati-és akkus üzemű DEWALT szerszámok a kereskedőknél leadhatók. NYILATKOZAT A gépet a vonatkozó rendeletek és szabványok alapján a MEEI minősítette, és ezek szerint az élet- és vagyonbiztonsági, illetve a műszaki követelményeknek megfelel. Környezetvédelem Elkülönített begyűjtés. Ezt a készüléket el kell különíteni a normál háztartási hulladéktól. Egy napon, mikor készüléke eléri technikai élettartamának végét, vagy nincs további szüksége rá, gondoljon a környezetvédelemre. A terméket a normál háztartási hulladéktól elkülönítve kell megsemmisíteni. Az elhasználódott termékek és csomagolások elkülönített begyűjtése lehetővé teszi, ezek újrahasznosítását. Újrahasznosított vagy újra feldolgozott anyagok segítségével a környezetszennyezés, illetve a nyersanyagok iránti igény nagymértékben csökkenthető. A helyi előírások rendelkezhetnek az elektromos készülékek háztartási hulladéktól elkülönített begyűjtéséről, helyhatósági hulladéklerakó helyeken vagy a kereskedők által új termék megvásárlásakor. DEWALT termékeire az élettartamuk lejártával visszavételi lehetőséget kínál. Ez a szolgáltatás ingyenes. Ha igénybe veszi ezt a szolgáltatást, kérjük, juttassa el készülékét a legközelebbi DEWALT szervizbe, melyekről a Magyarországi Képviseletnél érdeklődhet. A szervizzel kapcsolatosan a következő Internet oldalon is felvilágosítást kaphat: com. MINŐSÉGTANÚSÍTÁS A 2/1984. /l / BkM-IpM számú együttes rendelet értelmében a termék minőségét és ezen vásárlói tájékoztatóban közölt műszaki adatok valódiságát tanúsítjuk. MEEI minősítő irat száma: 7

8 BIZTONSÁGTECHNIKAI ELŐÍRÁSOK Figyelem! Elektromos szerszám használatakor mindig tartsa be az alapvető biztonsági rendszabályokat, ezzel elkerülheti a tűzveszély, az elektromos áramütés és a személyi sérülések lehetőségét. A következő szabályokat feltétlenül tartsa be: 1. Tartsa rendben a munkahelyét. A rendetlenség növeli a balesetveszélyt. 2. Legyen figyelemmel a környezeti behatásokra. Ne hagyja a szabadban a gépet, óvja esőtől. Ne használja nyirkos, nedves környezetben. Gondoskodjon a jó megvilágításról. Gyúlékony folyadékok vagy gázok közelében tilos használni. 3. Védekezzen áramütés ellen. Kerülje az érintkezést fémes részekkel, mint például csővezeték, fűtőtest, tűzhely, hűtőszekrény, stb. Viseljen gumitalpú cipőt. Extrém munkakörülmények között, (pl. magas páratartalom, fémpor keletkezése esetén) az elektromos biztonság növelhető egy leválasztó transzformátor vagy hibaáramvédő kapcsoló előkapcsolásán keresztül. 4. Gondoskodjon arról hogy gyermekek a géppel és a kábellel ne érintkezzenek. 16 évnél fi atalabb korúak a szerszámot csak megfelelő szakfelügyelet mellett használhatják. 5. Szabadban kizárólag csak az arra jóváhagyott és megfelelő jelöléssel ellátott hosszabbító-kábelt szabad használni. 6. Biztonságos helyen tárolja a szerszámot. Ha nem használja, száraz, zárt, gyermek által el nem érhető térben helyezze el. 7. Viseljen megfelelő munkaruházatot. Ne hordjon ékszert, bő, lebegő ruhát, leengedett hajat (tegyen sapkát). Szabadban végzett munkánál viseljen gumikesztyűt és gumitalpú cipőt. 8. Viseljen védőszemüveget, különösen fej feletti munkáknál. A porártalom ellen védekezzen pormaszk viselésével. 9. A géppel való munkavégzésnél a hangnyomásszint meghaladhatja a 85 db/a értéket, ezért mindig használjon hallásvédő eszközt. 10. Rögzítse a munkadarabot. Használjon leszorítóeszközt, így biztonságos a munka, mert lehetővé válik, hogy mindkét kezével a gépet vezesse. 11. Álljon biztonságosan, kerülje a rendellenes testtartást. Gondoskodjon arról, hogy az egyensúlyát ne veszíthesse el, főleg, ha állványon, vagy létrán dolgozik. A lába alól a hulladékot távolítsa el. 12. Ne hagyja a gépet bekapcsolva felügyelet nélkül. Kerülje a véletlenszerű bekapcsolást, ne szállítsa a feszültség alatt levő gépet ujjával a kapcsolón. A kapcsoló kikapcsolt állapotban legyen, mielőtt a hálózatra csatlakoztatja. 13. Legyen figyelemmel a munkájára. Ne kezdjen hozzá, ha nem képes arra koncentrálni. 14. Kapcsolja ki a gépet, és várja meg, amíg a forgó-mozgó géprészek teljesen megállnak, és csak utána tegye le a kezéből. Szerszámcsere esetén, beállítási munkáknál karbantartásnál először a villásdugót húzza ki a konnektorból. 15. Bekapcsolás előtt ellenőrizze, nem hagyott-e szerelőszerszámot (kulcsot) a gépben. 16. Figyelem! Az ön biztonsága érdekében csak olyan tartozékot, illetve kiegészítő eszközt használjon, melyet a kezelési utasítás ajánl, vagy a szakkereskedő javasol. 17. Ne szállítsa a gépet a kábelnél fogva. Ne a kábelnél fogva húzza ki a hálózati csatlakozót a dugaljból. Tartsa távol a kábelt hőforrástól, olajtól, vágó élektől, durva felületektől, és használat előtt győződjön meg róla, hogy a kábel jó állapotban vane. 18. Tartsa a szerszámot tisztán és élesen, így jobban, biztonságosabban dolgozhat. Kövesse a karbantartási előírásokat, és a szerszámcserére vonatkozó tudnivalókat. Ellenőrizze rendszeresen a hálózati kábelt és a villásdugót. Ha sérülést tapasztal, azonnal forduljon az illetékes szakszervizhez, vevőszolgálathoz a szakszerű javítás érdekében. Ellenőrizze rendszeresen a hosszabbítókábelt, és semmi esetre se használja, ha sérült. Tartsa a kapcsolót szárazon, tisztán, és olajtól, zsírtól mentesen. 8

9 19. A z elektromos szerszámot használatbavétel előtt ellenőrizze, hogy a kifogástalan és rendeltetésszerű működés feltételei teljesülnek-e. Győződjön meg arról, hogy a forgó-mozgó részek nincsenek-e akadályoztatva, és nem sérültek-e. Valamennyi géprész megfelelően legyen szerelve, ez biztosítja az elektomos szerszám kifogástalan működését. A sérült részeket és védőberendezéseket előírás szerint kell javíttatni vagy cseréltetni. Ne használja az elektromos szerszámot, ha a kapcsolója hibás. Károsodott kapcsolót csak a kijelölt szakszerviz javíthat. 20. Javítást csak szakszerviz végezhet, és csak az redeti gyári alkatrészeket szabad használni. A szakszerűtlen javítás súlyos balesetek előidézője lehet. Ez a kéziszerszám megfelel a vonatkozó biztonsági előírásoknak. FESTÉKRÉTEG CSISZOLÁSA Tartsa be az érvényes szabályokat festékréteg csiszolásánál. Különösen a következő pontokat ajánljuk figyelmébe: 1. Használjon lehetőleg TRGS 55J szabvány szerinti elszívó berendezést. 2. Különösen ólomtartalmú festékréteg csiszolásánál legyen elővigyázatos Gyermekek és terhes anyák a munkaterületre nem léphetnek be. Minden személy, aki a veszélyes munkaterületen tartózkodik köteles ólompor és ólomgőz ellen védőmaszkot viselni. A munkaterületen tilos enni, inni és dohányozni. 3. A porrészecskék és minden csiszolási hulladék biztos elhelyezéséről gondoskodjon. EU-TANUSÍTÁS DW443 A DEWALT tanúsítja, hogy ez az elektromos szerszám megfelel a következő irányelveknek és szabványoknak: 89/392/EWG, 89/336/EWG, 73/23/EWG. EN és EN A gép rádiózavarvédelme megfelel a 76/889/ EWG+82/499/EWG, ill. a DIN 57875/VDE0875 irányelveknek. A hangnyomásszint megfelel az EGK / EWG és 89/392/EWG normáknak, a EN szerint mérve. Hangnyomásszint Lpa Hangteljesítmény Lwa 85,2dB/A 98 db/a A súlyozott effektív rezgésgyorsulásuk kisebb, mint: 2,5 m/s 2 az EN szerint. Műszaki és Termékfejlesztési Igazgató Horst Großmann DEWALT, Richard-Klinger-Straße 11 D-65510, Idstein, Németország 9

10 DEWALT GARANCIÁLIS FELTÉTELEK Gratulálunk Önnek az értékes DEWALT készülék megvásárlásához. Termékeinkre 12 hónapos garanciát biztosítunk. 30 napos cseregarancia Amennyiben egy DEWALT termék a vásárlásától számított 30 napon belül meghibá-sodik és a DEWALT szakszerviz a javításra átadott készülék meghibásodását garanciális esetként elismeri, úgy a terméket rövid időn belül megjavítjuk, illetve újra cseréljük. 12 hónapos ingyen szerviz Magában foglalja a készülék ingyenes ellenőrzését, de az elkopott alkatrészek ellenértékét meg kell téríteni. A jótállás a fogyasztó törvényből eredő jogait nem érinti. 1. A DEWALT kötelezettséget vállal arra, hogy a garanciális javításokat a 49/2003. (VII. 30.) GKM és a 151/2003 (IX.22.) sz. magyar Korm. Rend. szerint végzi. a./ A fogyasztó jótállási igényét a jótállási jeggyel érvényesítheti, ezért azt őrizze meg. b./ Vásárláskor az eladónak a ga-ranciakártyán fel kell tüntetnie a vá-sárlás időpontját, a termék típusát vagy termékkódját, a kereskedés nevét, címét pedig a jótállási jegyre rá kell bélyegezni. Ennek alapján szerez jogosultságot a vevő a garancia időn belüli ingyenes garanciális javításra. c./ Jótállási javítást csak érvényes jótállási jegy alapján végezhetnek a kijelölt szervizek. d./ A jótállási jegyen történt bármi-lyen javítás, törlés vagy átírás, valótlan adatok bejegyzése, a jótál-lási jegy érvénytelenségét vonja ma-ga után. e./ Elveszett jótállási jegyet csak a vásárlási számla felmutatásával, térítés ellenében tudunk pótolni! f./ A jótállási jegy szabálytalan kiál-lítása vagy a fogyasztó részére tör-ténő átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. 2. Nem terjed ki a garancia: a./ Ha a hiba rendeltetésellenes használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás, elemi kár vagy egyéb, vásárlás után keletkezett okból következett be. /A rendeltetésellenes használat elkerülése céljából a termékhez magyar nyelvű vásárlói tájékoztatót mellékelünk és kérjük, hogy az abban foglaltakat saját érdekében tartsa be!/ b./ Azon alkatrészekre, amelyeknél a meghibásodás garanciaidőn belül a helyes kezelés, karbantartás szerinti rendeltetésszerű üzemeltetés mellett az alkatrészek természetes elhasz-nálódása, kopása következtében állt elő. /ezek a következők: megmunkáló szerszámok pl. vágószerszám, fűrész-lánc, fűrészlap, gyalukés stb. továbbá: meghajtószíj, csapágy, szénkefe, csillagkerék kpl. / c./ A készülék túlterhelése miatt je-lentkező hibákra, amelyek a hajtómű meghibásodásához, vagy egyéb ebből adódó károkhoz vezetnek. d./ A termék nem hivatalos DEWALT szervizben történt javításából eredő hibákra. e./ Az olyan károsodásokra, amelyek nem eredeti DEWALT kiegészítő ké-szülékek és tartozékok használatából adódnak. 3. A fogyasztó a kijavítás iránti igényét a forgalmazónál, illetve a jótállási jegyen feltüntetett javító- szolgálatnál érvényesítheti. Garanciális javításnál az oda- és visszaszállítás igazolt költségét a leggazdaságosabban igénybevehető szállítási mód -hivatalosan rögzített díjszabásánakmegfelelően a szer-vizállomás téríti /A rövid javítási határidő érdekében kérjük a készüléket postán (por-tósan) közvetlenül a Márkaszervizbe küldeni!/ -Meghosszabbodik a jótállási idő a kijavítási idő azon részével, amely a-latt a fogyasztó a terméket nem tudta rendeltetésszerűen használni. -A jótállási és szavatossági jogok érvényesíthetőségének határidején belül a terméknek vagy jelentősebb részének kicserélése (kijavítása) e-setén a kicserélt (kijavított) termékre (termékrészre) 12 hónap jótállást biz-tosítunk. Ezek a következők: motor illetve állórész, forgórész, elek-tronika. 4. Garanciális javítás esetén a szerviznek a garanciakártyán az alábbi adatokat kell feltüntetnie: A garanciális igény bejelen-tésének dátumát, a hiba rövid leírását, a javítás módját és idő-tartamát, a készülék visszaadásának időpontját, javítás időtartamával meg-hosszabbított új garanciaidőt 5. Arra törekszünk, hogy szerviz-hálózatunkon keresztül kiváló ja-vítószolgáltatást, zökkenőmentes al-katrészellátást, és széles tartozék-palettát biztosítsunk. 6. A fogyasztót a Polgári Törvénykönyvről szóló évi IV. törvény aiban, valamint a 49/2003. (VII. 30.) GKM rendeletben meghatározott jogok illetik meg. Gyártó: DEWALT Richard-Klinger Str. 11. D Idstein/Ts. Importőr/Forgalmazó: Erfaker Kft Budapest Késmárk u. 9. zst

11 BLACK & DECKER GMBH MAGYARORSZÁGI KERESKEDELMI KÉPVISELET Tel. Fax. Iroda 1016 Bp. Galeotti u ROTEL Kft. KÖZPONTI MÁRKASZERVIZ Tel/fax 1163 Bp. (Sashalom) Thököly út , S.O.S Város Szervizállomás Cím Telefon Baja Mofüker Kft. 6500, Szegedi út 9. 79/ Békéscsaba Weyland - Gép 5600, Kazinczy út / Cegléd Megatool Kft. 2700, Széchenyi út 4. 53/ Debrecen Spirál-szerviz Kft 4025, Nyugati út / Dorog Tolnai Szerszám Kft. 2510, István Király út / Dunaújváros Euromax 2400, Kisdobos u / Gyöngyös Mátra Műszaki Kereskedés 3200, Vértanú utca / Győr Élgép 2000 Kft. 9024, Kert u / Hajdúböszörmény Villforr szerszámüzlet 4220, Balthazár u / Kalocsa Vén-szer 6300, Pataji u / Keszthely Cserép Miklós Vasker Kft 8360, Rezi u. 2 83/ Kaposvár Kaposvári Kisgépjavító 7400, Fő u / Kecskemét Németh Józsefné 6000, Jókai u / Miskolc Servintrade Kft. 3530, Kóris Kálmán út / Nagykanizsa Új-Technika Kft. 8800, Teleki út / Nyíregyháza Charon Trade 4400, Kállói út 85/b 42/ Nyíregyháza Tóth Kisgépszerviz 4400, Vasgyár u.2/f 42/ Pécs Elektrió Kft. 7623, Szabadság u / Sárvár M&H Kft. 9600, Batthyány u.28 95/ Sopron Profi l Motor Kft. 9400, Baross út / Szeged Csavarker szerszámüzlet 6721, Brüsszeli krt / Szekszárd Valentin 7100, Rákoczi u / Székesfehérvár Kisgépcenter Bt. 8000, Széna tér 3. 22/ Szolnok Ronor-szerszám Kft 5000, Délibáb u 2. 56/ Szombathely Rotor Kft. 9700, Vasút u / Tatabánya Interprémium 2800, Madách Imre u. 1/E 34/ Tápiószecső Ács Imre 2251, Pesti út / Veszprém H-szerszám Kft 8200, Budapesti u / Zalaegerszeg Taki-Tech 8900, Pázmány Péter u / KICSERÉLT FŐDARABOK JEGYZÉKE Szelvény száma Kicserélt fődarab Kicserélt fődarab új jótállás határideje Dátum aláírás / PH Megnevezése Száma 11

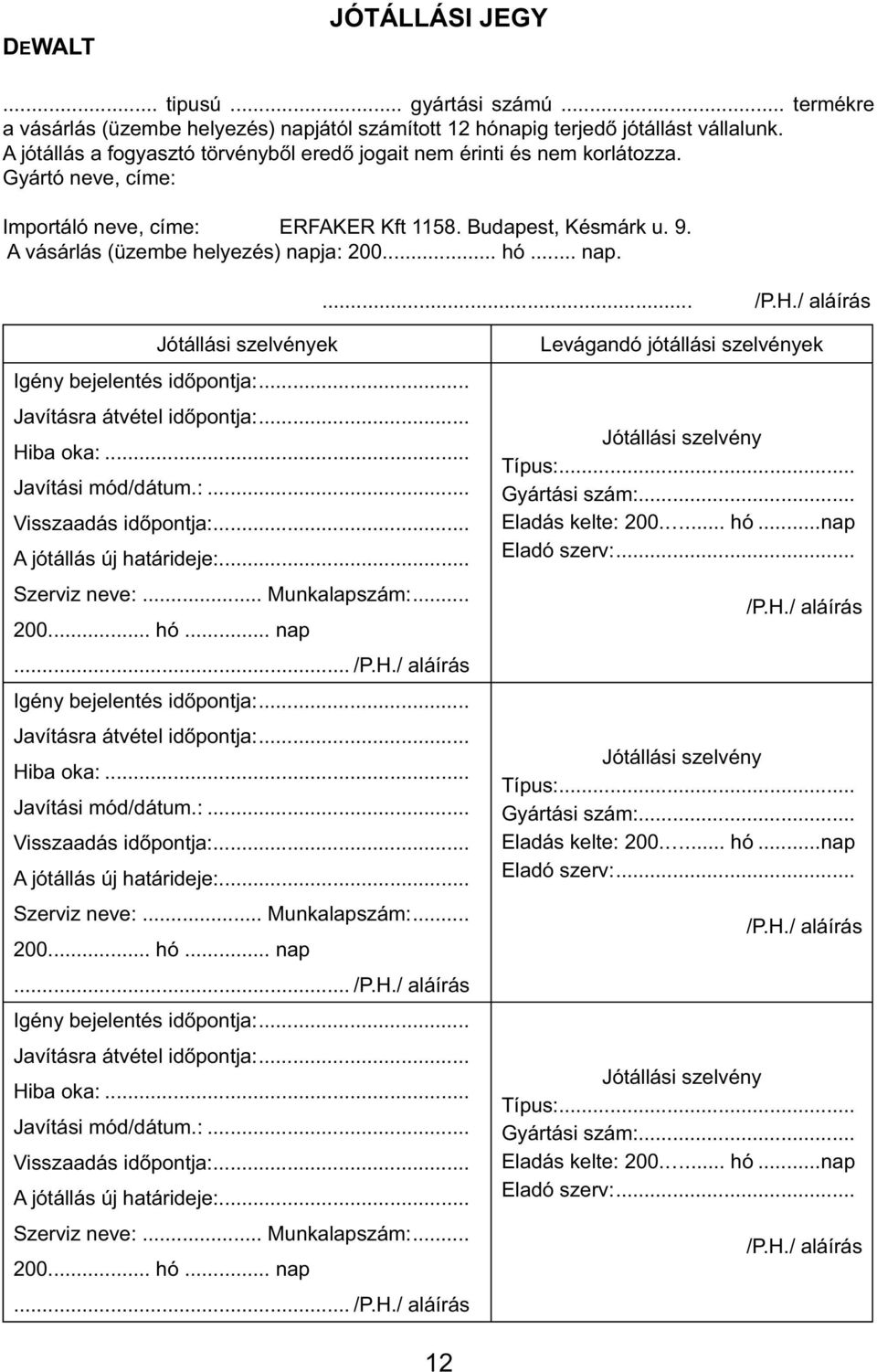

12 DEWALT JÓTÁLLÁSI JEGY... tipusú... gyártási számú... termékre a vásárlás (üzembe helyezés) napjától számított 12 hónapig terjedő jótállást vállalunk. A jótállás a fogyasztó törvényből eredő jogait nem érinti és nem korlátozza. Gyártó neve, címe: Importáló neve, címe: ERFAKER Kft Budapest, Késmárk u. 9. A vásárlás (üzembe helyezés) napja: hó... nap.... /P.H./ aláírás Jótállási szelvények Igény bejelentés időpontja:... Javításra átvétel időpontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás időpontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás Igény bejelentés időpontja:... Javításra átvétel időpontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás időpontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás Igény bejelentés időpontja:... Javításra átvétel időpontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás időpontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás Levágandó jótállási szelvények Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás 12

13 DW B EKZENT. SCHLEIFER 2 13

14 14

15 CZ ZÁRUČNÍ LIST PL KARTA GWARANCYJNA H JÓTÁLLÁSI JEGY SK ZÁRUČNÝ LIST CZ H měsíců hónap 12 PL SK miesiący mesiacov CZ Výrobní kód Datum prodeje H Gyári szám A vásárlás napja PL Numer seryjny Data sprzedaży SK Číslo série Dátum predaja Razítko prodejny Podpis Pecsét helye Aláírás Stempel Podpis Pečiatka predajne Podpis

16 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: /551 Fax: H Black & Decker Központi Garanciális-és Márkaszerviz 1163 Budapest (Sashalom) Thököly út 17. Tel.: Fax: PL Adres serwisu centralnego ERPATECH ul. Obozowa Warszawa Tel.: Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: 033/ Fax: 033/ CZ Dokumentace záruční opravy PL Przebieg napraw gwarancyjnych H A garanciális javitás dokumentálása SK Záznamy o záručných opravách CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko Podpis H Sorszám Bejelentés időpontja Javítási időpont Javitási Jótállás új határideje munkalapszám Hiba jelleg oka PL Nr. Data zgłoszenia Data naprawy Nr. zlecenia Przebieg naprawy SK Číslo dodávky Dátum nahlásenia Dátum opravy Číslo objednávky Popis poruchy Pecsét Aláírás Stempel Podpis Pečiatka Podpis 01/07
