1 Tűzjelző rendszerek. A jövőbe mutató technológia. FIRE ALARM

2 Tökéletes biztonság világszerte. A biztonságtechnika szakértője. A Schrack Seconet a biztonságtechnika területén a vezető cégek közé tartozó, csúcstechnológiát alkalmazó osztrák vállalat. A kiváló minőségű termékválaszték mellett olyan széleskörű szolgáltatásokat kínálunk, mint pl. biztonsági koncepciók és rendszermegoldások készítése. A nagy megbízhatóságú tűzjelző rendszerek fejlesztésének hagyománya van cégünknél. Nagyszabású beruházások a kutatásban és a fejlesztésben, közreműködés nemzetközi irányító testületekben és együttműködés műszaki egyetemekkel, tűzmegelőzéssel foglalkozó hatóságokkal, tűzoltó egyesületekkel és vizsgálóállomásokkal biztosítja, hogy termékeink megfeleljenek a technika legújabb állásának, és az élen járnak az emberek és anyagi javak biztonságáért folytatott küzdelemben is. Teljes redundancia. A tűzjelző központnak az a feladata, hogy a tüzet a lehető legkorábbi időpontban jelezze. Ez azonban nem lehetséges akkor, ha egyetlen hiba elég ahhoz, hogy a tűzjelző központot üzemképtelenné tegye. Ebből a célból a BMZ Integral tűzjelző központ 100%-os redundanciát nyújtó rendszerrel van ellátva, mivel csak ez biztosít tökéletes működőképességet. A 100%-os redundancia azt jelenti, hogy két egymástól független rendszer van ugyanabba a tűzjelző központba beépítve. Ha a rendszer aktív oldalán hiba lép fel, a rendszer automatikusan átkapcsol a másik, működő félre. Tehát a tűzjelző rendszer valamennyi funkciója korlátlanul és teljes mértékben működőképes marad. Biztonság három szinten. A Schrack Seconet tűzjelző központok decentralizált felépítése teszi lehetővé, hogy a tűzjelző rendszerek a felhasználók egyéni igényeihez illeszthetőek legyenek. Így mind a kisebb egységek, mind az ezernyi tűzérzékelőből álló nagy rendszerek probléma nélkül megvalósíthatók. Az alrendszerek összekötése duplán fektetett körvezetékkel történik, ez a részközpont gyűrű ugyancsak a legnagyobb fokú biztonságot nyújtja. Ezért még háromszoros hiba esetén is biztosított az összes rendszerkomponens és a kommunikáció tökéletes működőképessége. Végső következtetésben, a SecoNET hálózati koncepciója lehetőséget nyújt arra, hogy a részközpont gyűrűket hálózattá egyesítsék, amely a rendszer csaknem korlátlan növelését teszi lehetővé.

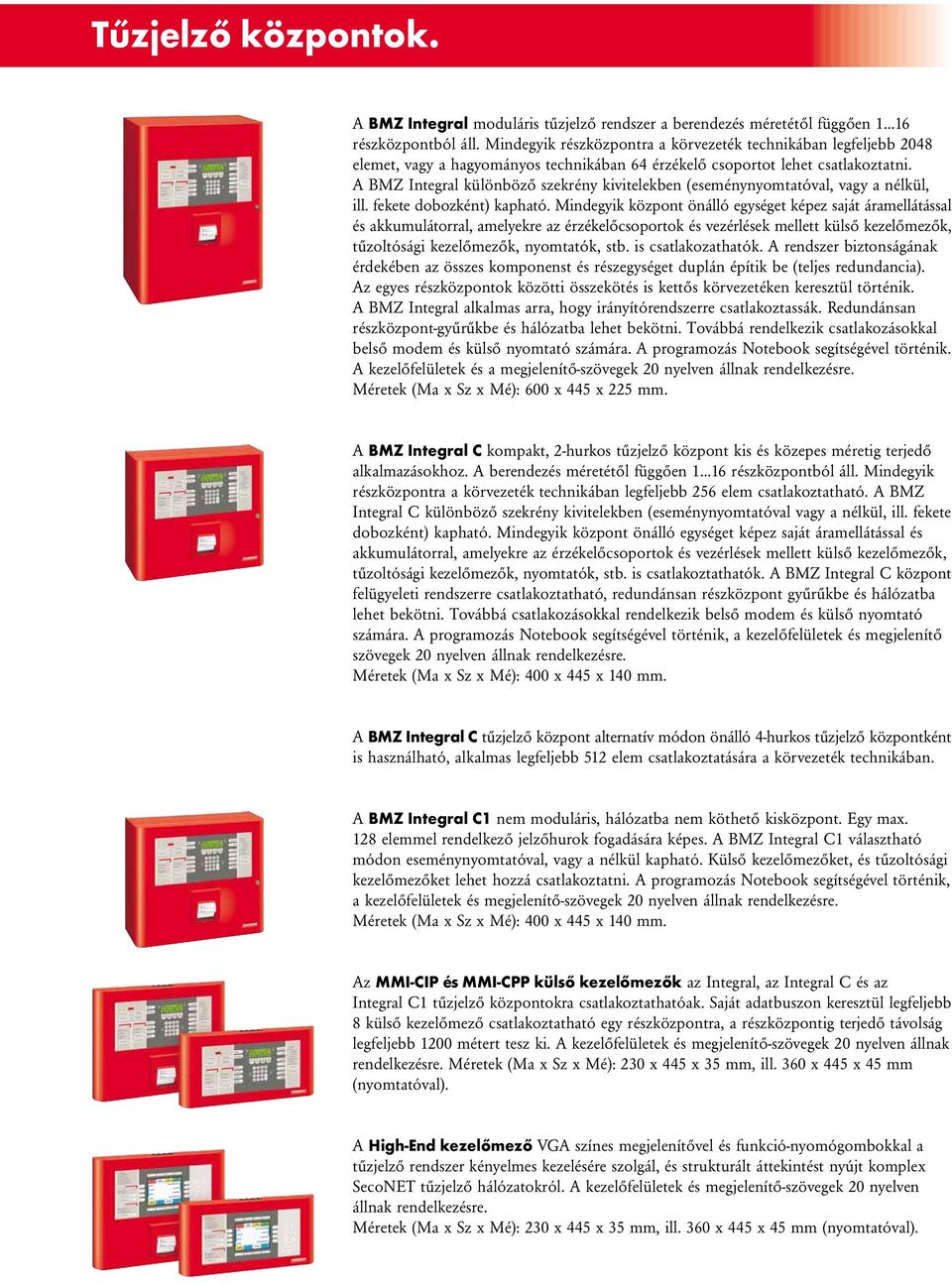

3 Tűzjelző központok. A BMZ Integral moduláris tűzjelző rendszer a berendezés méretétől függően 1 16 részközpontból áll. Mindegyik részközpontra a körvezeték technikában legfeljebb 2048 elemet, vagy a hagyományos technikában 64 érzékelő csoportot lehet csatlakoztatni. A BMZ Integral különböző szekrény kivitelekben (eseménynyomtatóval, vagy a nélkül, ill. fekete dobozként) kapható. Mindegyik központ önálló egységet képez saját áramellátással és akkumulátorral, amelyekre az érzékelőcsoportok és vezérlések mellett külső kezelőmezők, tűzoltósági kezelőmezők, nyomtatók, stb. is csatlakozathatók. A rendszer biztonságának érdekében az összes komponenst és részegységet duplán építik be (teljes redundancia). Az egyes részközpontok közötti összekötés is kettős körvezetéken keresztül történik. A BMZ Integral alkalmas arra, hogy irányítórendszerre csatlakoztassák. Redundánsan részközpont-gyűrűkbe és hálózatba lehet bekötni. Továbbá rendelkezik csatlakozásokkal belső modem és külső nyomtató számára. A programozás Notebook segítségével történik. A kezelőfelületek és a megjelenítő-szövegek 20 nyelven állnak rendelkezésre. Méretek (Ma x Sz x Mé): 600 x 445 x 225 mm. A BMZ Integral C kompakt, 2-hurkos tűzjelző központ kis és közepes méretig terjedő alkalmazásokhoz. A berendezés méretétől függően 1 16 részközpontból áll. Mindegyik részközpontra a körvezeték technikában legfeljebb 256 elem csatlakoztatható. A BMZ Integral C különböző szekrény kivitelekben (eseménynyomtatóval vagy a nélkül, ill. fekete dobozként) kapható. Mindegyik központ önálló egységet képez saját áramellátással és akkumulátorral, amelyekre az érzékelőcsoportok és vezérlések mellett külső kezelőmezők, tűzoltósági kezelőmezők, nyomtatók, stb. is csatlakoztathatók. A BMZ Integral C központ felügyeleti rendszerre csatlakoztatható, redundánsan részközpont gyűrűkbe és hálózatba lehet bekötni. Továbbá csatlakozásokkal rendelkezik belső modem és külső nyomtató számára. A programozás Notebook segítségével történik, a kezelőfelületek és megjelenítő szövegek 20 nyelven állnak rendelkezésre. Méretek (Ma x Sz x Mé): 400 x 445 x 140 mm. A BMZ Integral C tűzjelző központ alternatív módon önálló 4-hurkos tűzjelző központként is használható, alkalmas legfeljebb 512 elem csatlakoztatására a körvezeték technikában. A BMZ Integral C1 nem moduláris, hálózatba nem köthető kisközpont. Egy max. 128 elemmel rendelkező jelzőhurok fogadására képes. A BMZ Integral C1 választható módon eseménynyomtatóval, vagy a nélkül kapható. Külső kezelőmezőket, és tűzoltósági kezelőmezőket lehet hozzá csatlakoztatni. A programozás Notebook segítségével történik, a kezelőfelületek és megjelenítő-szövegek 20 nyelven állnak rendelkezésre. Méretek (Ma x Sz x Mé): 400 x 445 x 140 mm. Az MMI-CIP és MMI-CPP külső kezelőmezők az Integral, az Integral C és az Integral C1 tűzjelző központokra csatlakoztathatóak. Saját adatbuszon keresztül legfeljebb 8 külső kezelőmező csatlakoztatható egy részközpontra, a részközpontig terjedő távolság legfeljebb 1200 métert tesz ki. A kezelőfelületek és megjelenítő-szövegek 20 nyelven állnak rendelkezésre. Méretek (Ma x Sz x Mé): 230 x 445 x 35 mm, ill. 360 x 445 x 45 mm (nyomtatóval). A High-End kezelőmező VGA színes megjelenítővel és funkció-nyomógombokkal a tűzjelző rendszer kényelmes kezelésére szolgál, és strukturált áttekintést nyújt komplex SecoNET tűzjelző hálózatokról. A kezelőfelületek és megjelenítő-szövegek 20 nyelven állnak rendelkezésre. Méretek (Ma x Sz x Mé): 230 x 445 x 35 mm, ill. 360 x 445 x 45 mm (nyomtatóval).

4 Oltásvezérlő központok. Az automatikus villamos vezérlő- és késleltető berendezéseink (EST) helyhez kötött tűzoltó berendezések vezérlésére szolgálnak. Az egyedülálló redundancia-koncepció és a különleges biztonsági fokozat eredményeként, amely széleskörű alkalmazását teszi lehetővé, a BLZ/SLZ Integral rendszer az EN és a VdS 2496 szabványok és direktívák követelményei szerint alkalmas és jóváhagyott a több mint egy oltókörrel rendelkező tűzoltó berendezések vezérlésére és felügyeletére. Ilyen jellegű alkalmazásokhoz saját szekrény változatok, járulékos illesztőkártyák és egy párhuzamos LED kijelző tabló állnak rendelkezésre. CO 2 nagy- és kisnyomású oltóberendezés, ahol emberi élet van / nincs veszélyeztetve Inert gáz- és Argon oltóberendezés, ahol emberi élet van / nincs veszélyeztetve Szórtvizes oltóberendezés Elővezérelt sprinkler berendezés Vízködös oltóberendezés Vegyi oltóberendezés A BLZ/SLZ Integral C központot, egy saját szekrény változat, járulékos illesztőkártyák és egy párhuzamos LED kijelző tabló használatával vezérlő központként is lehet alkalmazni 1- oltókörös tűzoltó berendezésekhez. Bevetésirányító rendszer. A SecoLOG tűzjelző-bevetésirányító rendszer egy több kezelőhelyes grafikus felügyeleti rendszer, amely tűzjelző berendezések egyszerű, áttekinthető és központi kijelzésére és kezelésére szolgál. A tűzjelző rendszerhez csatlakoztatott központok valamennyi jelzését és állapotát összegyűjti és egy, vagy több PC-kezelőhelyen áttekinthetően ábrázolja. Ezenkívül folyamatosan felügyeli minden csatlakoztatott rendszer és vezeték megfelelő működését. Az operációs rendszer megfelel a legmagasabb fokú műszaki követelményeknek és az osztrák ÖNORM F 3003 szabvány szerint vizsgált és engedélyezett. Jellemző tulajdonságok: Tűzjelző berendezések és tűzvédelmi vezérlések egyszerű, szabványosított kezelése jelzés- és parancsirányban Legmagasabb fokú megbízhatóság Egy- és több kezelőhely kiszolgálására alkalmas Áttekinthető 2-monitoros kezelői felület, hiba esetében automatikus átkapcsolással és dinamikus Zoom funkcióval Hierarchikus jelszórendszer Megszakítás nélküli naplózás, feljegyzési és jelentési funkciókkal

5 Tűzérzékelők. Az MTD 533 multiszenzor érzékelő, igény és az alkalmazás szerint füstérzékelőként, hőmérséklet-érzékelőként vagy kombinált érzékelőként telepíthető, és mindig berendezés specifikusan a bevetési terület igényei szerint programozható, beállítható. Az MTD 533 multiszenzor érzékelő idejében felismeri a parázsló- és nyílt tüzeket azáltal, hogy érzékeli és kiértékeli mind a füst (Tyndall elv útján), mind a hő (NTC érzékelés elve) tűzjellemzőket. A speciálisan ehhez az érzékelőhöz kifejlesztett, innovatív CUBUS kiegyenlítéssel az új érzékelő folyamatosan méri a környezeti paramétereket, mint például abszolút hőmérséklet, relatív páratartalom növekedés és levegő elhomályosodás. Az érzékelő alkalmas arra, hogy az Integral hurok rendszerre csatlakoztassák, egy beépített rövidzár szakaszoló vezetékszakadás vagy rövidzárlat esetében is biztosítja, hogy a hiba lokalizálva legyen, és egyúttal a hurok működése teljes mértékben megmaradjon. Tűzjelzés füst vagy hő, ill. füst és hő Füstérzékenység és hőmérsékleti osztály EN 54 szerint beállítható Riasztási kimenet külső riasztási jelekhez Előriasztás kiértékelés a riasztási küszöb 50% és 75% - nál 2-lépcsős elszennyeződés felismerés Riasztási küszöb utánállítása a környezeti hatások kompenzálására Riasztásszűrő a téves riasztások csökkentésére Füstkiértékelés a mért hőmérséklet függvényében Szoftveralgoritmus a tűzjellemzők kiértékelésére LED riasztás jelző 360 -ban látható Érzékelők egyedi lekapcsolása Integrált rövidzár szakaszoló Az USB 501 érzékelő aljzat az SSD, UTD és STD 531 automatikus érzékelők bekötésére szolgál. Többféle különleges megoldást kínál az álmennyezetbe- és betonba szereléshez, rendelkezésre áll nedves helyiségekben is alkalmazható kialakítás. A sorkapocs tömbbe integrált automatikus zármechanizmussal a hurokvezeték telepítését behelyezett érzékelők nélkül is egyszerűen felül lehet vizsgálni. Az USB 501 aljzatra igény szerint másodkijelző vagy aljzati sziréna csatlakoztatható. Az SLR-E-IS optikai füstérzékelő speciálisan robbanásveszélyes területeken való elhelyezésre szolgál. A BA-AIM leágazó modulon és egy Zener-gáton keresztül kötik be az Integral körvezetékbe. Az érzékelő a riasztás kijelzésére két egymással szemben elhelyezett fénydiódát tartalmaz, alkalmazása az Ex 1 és 2 zónákban engedélyezett. A DCD-1E-IS hőérzékelő egy hagyományos 1. osztályú maximum- /differenciál hőérzékelő, járulékosan beállított fix riasztási küszöbbel 60 C hőmérsékletnél, amely speciálisan robbanásveszélyes területeken való elhelyezésre alkalmas. BA-AIM leágazó modulon és egy Zenergáton keresztül kötik be az Integral körvezetékbe. Az érzékelő a riasztás kijelzésére két egymással szemben elhelyezett fénydiódát tartalmaz. Az érzékelő alkalmazása az Ex 1 és 2 zónákban engedélyezett. Az MCP 535 kézi jelzésadó a tűzriasztás kézi indítására szolgál (B típus, az EN szabvány szerint). A kézi jelzésadó sorozatgyártásszerűen beépített rövidzár szakaszolóval rendelkezik és külön lekapcsolható. A tetszőleges nyelvű feliratokat egyszerűen és gyorsan lehet alkalmazni, cserélhető feliratozó címkék felhasználásával. Az érzékelő különböző kivitelben (IP-védettség és szín) kapható. A Schrack MCP 545 kézi jelzésadó a tűzriasztás kézi indítására szolgál (A típus, az EN szabvány szerint). A kézi jelzésadó sorozatgyártásszerűen beépített rövidzár szakaszolóval rendelkezik és külön lekapcsolható. A riasztás indítása az üveglap benyomásával történik. Az érzékelő különböző kivitelben (IP-védettség és szín) kapható. A WRIS kézi jelzésadó a tűzriasztás kézi indítására szolgál robbanásveszélyes területeken (A típus az EN szerint) és ATEX tanúsítvánnyal rendelkezik. A riasztás indítása az üveglap benyomásával történik. A jelzésadó különböző kivitelezésben kapható (IP-védettség és szín).

6 Hurokelemek. BA-SOL huroksziréna és BA-FOL villanólámpa. A tűzeseti riasztásadó készülékek a hurokvezetékre csatlakoztathatók. A BA-OI3 be-/kimeneti modul tartalmaz egy relé kimenetet programozható hibamentes Fail-Safe helyzettel, két bemenetet potenciálmentes kontaktusok lekérdezésére és egy optocsatoló bemenetet külső feszültség felügyeletére. A modul rövidzár szakaszolót tartalmaz és elsődlegesen a különleges érzékelők hurok rendszerhez történő illesztésére alkalmazzák. A BA-AIM leágazó modul segítségével a határértékjelzőket kötik be a hurok rendszerbe. Leágazásként robbanásveszélyes területek felügyeletére is szolgál. Egy felügyelt bemenetet, egy másodkijelző kimenetet és egy rövidzár szakaszolót tartalmaz. A BA-IOM be-/kimeneti modul többek között felügyelt berendezések vezérlésére szolgál, amelyeket külső feszültségforrás táplál (pl. szirénák, stb.). Egy rövidzár biztos felügyelt kimenetet és egy galvanikusan leválasztott bemenetet, valamint egy integrált rövidzár szakaszolót tartalmaz. A modul járulékosan a hurok vezetéken belüli feszültség alsó határértékét felügyeli. A BA-REL4 relémodul 4 relét, egyenként egy-egy potenciálmentes váltó-kontaktussal, hibamentes Fail-Safe helyzettel, és egy integrált rövidzár szakaszolót tartalmaz. Járulékosan a hurok vezetéken belüli feszültség alsó határértékét felügyeli. A BA-IM4 bemeneti modul 4 bemenetet, potenciálmentes kontaktusok felügyelt és nem felügyelt lekérdezésére, valamint egy integrált rövidzár szakaszolót tartalmaz. A bemenetek több mint 330 ms-os kapcsolási állapotok érzékelésére alkalmasak. Az üzemmód programozható, és minden egyes bemenetre külön beállítható. Integral RemoteControl Panel. Az Integral RemoteControl Panel szoftvercsomag lehetővé teszi, hogy a csatlakoztatott BMZ Integral tűzjelző rendszer összes információja hozzáférhető legyen egy, vagy több PC-munkaállomásról. A tűzjelző központ kezelőmezőjét 1:1 arányban jeleníti meg a képernyőn. A billentyűzet és az egér segítségével a tűzjelző rendszer összes információja elérhető. Egy többfokozatú biztonsági koncepció gondoskodik arról, hogy jogosulatlan személyek ne férhessenek hozzá a rendszerhez. A szoftver kizárólag a vele szállított hardverkulccsal működik. Jellemző tulajdonságok. A BMZ Integral kezelőmezőjének 1:1 arányú megjelenítése egy PC-re Valósidejű, áttekinthető és kényelmes kezelés Schrack Seconet BMZ Integral & Integral C tűzjelző központok számára Egyszerű csatlakoztatás a tűzjelző központra A felhasználói nyelv üzem közben cserélhető Átfogó biztonsági koncepció Hierarchikus hozzáférési koncepció személyi-jogosultság és jelszó megadásával Visszahívás-funkció Megszakítás nélküli naplózás Hozzáférés modemen vagy bérelt vonalon keresztül Hálózatba kapcsolható Eseményeknél programozható szerverhívások

7 Különleges érzékelők. Az SPB-E vonali füstérzékelő adó- és vevőegységből áll és a spektrum infravörös tartományában működik. Az érzékelő különösen megbízható állandóan változó környezeti hőmérsékletű helyiségekben, illetve ahol fokozott a légnedvesség. Felszerelése és beállítása egyszerű, különlegesen alacsony az áramfogyasztása és kompakt készülék-házával is kitűnik. Az infravörös sugárzás intenzitása automatikusan korrigálható, az érzékenység 3 fokozatban állítható. Az ARDEA vonali füstérzékelő adó- és vevőegységből áll. Legfeljebb 3000 mģ terület felügyeletére szolgál. Az érzékelés az elnyelődés mérése által történik, a dinamikus paraméterek (füstmoduláció) figyelembe vételével. Az érzékelő járulékosan a nyílt tűz lángfrekvenciájára is megszólal. Az ARDEA speciális kivitelben robbanásveszélyes területekre és IP 65 védettséggel is beszerezhető. Az ECO vonali füstérzékelő egy egybeépített adó és vevőegységből, valamint egy prizmából áll, amely a szemközti falra van felszerelve. Az adóból kimenő infravörös sugarakat a prizma visszaveri és kiértékeli. Az érzékelő minimális vezetékigénye révén különösen jól alkalmazható történelmi épületekben, múzeumokban, szállodákban, stb. Ex területek lángérzékelői robbanásbiztos készülékházban, mint UV-, infra-vörös- vagy kombinált UV/IR érzékelők kaphatók. Az érzékelők kültéri telepítésre is alkalmazhatók, és sajátos optikai önfelügyeletük által kiváltképpen alkalmasak abban az esetben, ha a lángokat füst borítja. Valamennyi kivitel érzéketlen a napfénnyel szemben, nagyobb lángokat nagyobb távolságokról is érzékelnek. Az összes érzékelő az ATEX 100a és a VdS szerint engedélyezve van. A Schrack ASD 516 aspirációs füstérzékelő rendszer magába foglalja a beépített ventilátoros érzékelő egységet, optikai füstérzékelőt és a nyílásokkal ellátott csővezetéket. A helyiség levegőjét folyamatosan továbbítják az érzékelő egységben lévő érzékelőhöz. Ha a levegőben füstrészecskék találhatók, a riasztási határérték elérése után vezérlik a tűzjelző központot. Különösen jól alkalmazható történelmi épületek, templomok, múzeumok, kastélyok, börtöncellák, előcsarnokok, álmennyezetes helyiségek, magas raktárak, számítógép termek, stb. védelmére. A nagyérzékenységű VESDA aspirációs füstérzékelő rendszer az olyan területek védelménél előnyös, ahol nagy értékű berendezések vagy különösen tűz-veszélyes anyagok találhatók. Kiváltképpen IT - és telekommunikációs berendezésekben, tiszta termekben, ellenőrző központokban, hozzáférhetetlen helyeken, mint álmennyezet és álpadló, kábelakna, stb. alkalmazzák. A rendszer folyamatosan levegőmintát szív be egy csőhálózaton keresztül és azt kiértékelésre a lézeres érzékelőhöz vezeti. Az érzékenysége 0,005% - 20% fénygyengülés/m között állítható. A VESDA aspirációs füstérzékelő rendszer különféle kivitelekben áll rendelkezésre. Schrack ADW 511 vonali hőérzékelő. A nyomószivattyúval ellátott tesztmotor szabályos távolságokban pontosan definiált túlnyomást hoz létre az érzékelőcsőben. Riasztást vált ki, ha a hőmérsékletváltozás hatására érzékelhető térfogatváltozás jön létre. A mért érték intelligens, alkalmazás specifikus összekapcsolásával az érzékelő működési jellemzőit pontosan össze lehet hangolni a specifikus felhasználási követelményekkel. Ha a nyomásérzékelő által mért érték nem felel meg a beállított alapértéknek, pl. egy lyuk vagy csőösszenyomódás miatt, hibajelzés következik be. Robusztus felépítése miatt előnyösen alkalmazható extrém környezetben történő tűzjelzésre (alagút rendszerek, robbanásveszélyes területek, ipari alkalmazások, stb.).

8 SCHRACK SECONET KFT. Magyarország H-1119 Budapest, Fehérvári út Tel.: Anyavállalat Ausztria: A-1122 Bécs, Eibesbrunnergasse 18 Tel.: Bosznia - Hercegovina Botswana Bulgária Cseh Köztársaság Dánia Egyesült Arab Emirátus Egyiptom Észtország Fehéroroszország Franciaország Grúzia Hollandia India Irán Izrael Kazahsztán Kirgizisztán Kuvait Lengyelország Lettország Libanon Litvánia Luxemburg Macedónia Magyarország Németország Olaszország Oroszország Portugália Románia Spanyolország Svájc Svédország Szaúd-Arábia Szerbia Szlovákia Szlovénia Törökország Ukrajna Üzbegisztán FIRE ALARM Schrack Productions - B577HU - V Műszaki változtatások joga fenntartva!
