Kombinált csiszolók. Megmunkáló gépek. Radiális csiszolóhenger BVR-405. Szalagcsiszoló BPS Szalagcsiszoló BP-152P

Átírás

1 Kombinált csiszolók Radiális csiszolóhenger BVR-405 megr. szám: Csiszolóhenger, cserélhető csiszolószalaggal 90 Fokozatmentesen megdönthető csiszolószalag 0 és 90 között Állítható magasságú oldalasztal Szalagcsiszoló BPS -152 megr. szám: Az excentrikus mozgású szalag sokoldalúan, és hosszú ideig használható Szalagfeszítés Állítható magasságú homlokasztal Zárható szekrény a gép állványában Robusztus kivitel TIPPÜNK Szalagcsiszoló BP-152P megr. szám: Csiszolófelület megdöntésének rögzítése. Az oldalasztal megdöntése. Állítható homlokasztal 41

2 Kombinált csiszolók Műszaki paraméterek Paraméter/típus BKC-305 BP-100 BP-150 BP-152P BVR-405 BPK-2075/400 BPS-152 Tápfeszültség V Teljesítményfelvétel W Előtoló szalag teljesítményfelvétele W Fordulatszám / henger fordulatszáma ford/perc Szalag sebessége / Szalagelőtolás sebessége m/perc Tárcsa átmérő / Henger mérete mm x Szalag mérete / Max. csiszolható szélesség mm x x x x x 2515 Szögbeállítás fok Excentrikus mozgású szalag igen Oldalasztal mérete / Max. csiszolási magasság mm x x 300 Homlokasztal mérete / Max. forgácsméret mm x x x 300 Elszívótorok átmérője mm Súly kg 36, Megrendelési szám Külön tartozékok BKC-305: öntapadós csiszolótárcsa 305 mm szemcse 40 megr. szám: szemcse 60 megr. szám: szemcse 80 megr. szám: szemcse 100 megr. szám: szemcse 120 megr. szám: Külön tartozékok BP-100: csiszolószalag 100 x 915 mm (sz x h) szemcse 40 megr. szám: szemcse 60 megr. szám: szemcse 80 megr. szám: szemcse 100 megr. szám: szemcse 120 megr. szám: öntapadós csiszolótárcsa 150 mm szemcse 40 megr. szám: szemcse 60 megr. szám: szemcse 80 megr. szám: szemcse 100 megr. szám: szemcse 120 megr. szám: Külön tartozékok BVR-405: szalag 77 x mm (sz x h) szemcse 40 megr. szám: szemcse 60 megr. szám: szemcse 80 megr. szám: szemcse 100 megr. szám: szemcse 120 megr. szám: Külön tartozékok BP-150: csiszolószalag 150 x mm (sz x h) szemcse 40 megr. szám: szemcse 60 megr. szám: szemcse 80 megr. szám: szemcse 100 megr. szám: szemcse 120 megr. szám: szemcse 150 megr. szám: szemcse 240 megr. szám: öntapadós csiszolótárcsa 230 mm szemcse 40 megr. szám: szemcse 60 megr. szám: szemcse 80 megr. szám: szemcse 120 megr. szám: Külön tartozékok BP-125P: csiszolószalag 150 x mm (sz x h) szemcse 40 megr. szám: szemcse 60 megr. szám: szemcse 80 megr. szám: szemcse 100 megr. szám: szemcse 120 megr. szám: csiszolószalag Külön tartozékok BPK-2075/400: csiszolószalag 75 x mm (sz x h) szemcse 40 megr. szám: szemcse 60 megr. szám: szemcse 80 megr. szám: szemcse 100 megr. szám: szemcse 120 megr. szám: Külön tartozékok BPS-152: csiszolószalag 150 x mm (sz x h) szemcse 40 megr. szám: szemcse 60 megr. szám: szemcse 80 megr. szám: szemcse 100 megr. szám: szemcse 120 megr. szám: csiszolótárcsa Élletörő SH-80/5 Teljesítményfelvétel 250 W/230 V Fordulatszám ford/perc Max. anyagleválasztás 5 mm Élletörés 45 Keményfémes maró 80 mm Asztal szöge 90 Asztal magassága 50 mm Asztal hossza 400 mm Súly 25 kg Méret 400 x 350 x 200 mm alumínium házas villanymotor Anyagleválasztás beállítása 42 megr. szám: kés megr. szám Fém munkadarabok élletörrésére szolgál, legfeljebb 5 mm-es letörési mélységig

3 Gyalugépek Agyalugépekkel puha, vagy keményfa deszkákat lehet gyalulni. A gépek hobbi és házkörüli munkákhoz, továbbá kis- és közepes sorozatú asztalos termékek gyártására is használhatók. A stabil és merev öntött gépház, valamint a hengerek fordulatszáma és a három gyalukés kiváló gyalult felületet garantál. Az összes gyalugépen 250 mm széles munkadarabokat lehet gyalulni, továbbá az egyengető gyalugép gépi előtolású. A gyalugépek alapfelszereléséhez tartozik a megvezető vonalzó és az elszívó csatlakozás is. Egyengető és vastagsági gyalugép HP-200 Teljesítményfelvétel 1,5 kw/230 V Elszívótorok 100 mm Méretek (h sz m) 842 x 455 x 425 mm Összsúly 27,5 kg Gyalugép Max. gyalulási szélesség 204 mm Max. forgácsméret 3 mm Henger fordulatszám ford/perc Kések száma 2 Kések mérete 210 x 16,5 x 1,5 mm Gyaluasztal mérete 770 x 212 mm Megvezető dőlésszöge 0-45 megr. szám: Vastagsági gyalu Max. gyalulási szélesség 200 mm Max. anyagvastagság mm Max. forgácsméret 2 mm Áthúzási sebesség 6 m/perc Henger fordulatszám ford/perc Kések száma 2 Asztal mérete 270 x 204 mm kés megr. szám: Késbeállítás Vésőgép PDS-135 Teljesítményfelvétel 2,2 kw/400 V Fordulatszám ford/perc Max. szerszám 16 mm Max. asztalemelés 125 mm Hosszirányú max. asztallöket 220 mm Keresztirányú max. asztallöket 135 mm Asztal mérete 460 x 190 mm Gép mérete 740 x 560 x mm Súly 120 kg megr. szám: csak balos fúrókhoz Készülék a csapoláshoz vésőfúró készlet megr. szám:

4 Gyalugépek Gyalugép HP-150 Teljesítményfelvétel Elszívótorok Méretek (h sz m) Összsúly 1,1 kw/230 V 100 mm x 600 x mm 86 kg Gyalugép Max. gyalulási szélesség 150 mm Max. forgácsméret 3 mm Henger fordulatszám ford/perc Kések száma 3 Kések mérete 153 x 17 x 3 mm Késhenger Ø 63,5 mm Gyaluasztal mérete 150 x mm Megvezető dőlésszöge 0-45 megr. szám: TIPPÜNK kés készlet 3 db-os megr. szám: mágneses késbeállító megr. szám: Egyengető és vastagsági gyalugép HP-250-2/400 Teljesítményfelvétel Elszívótorok Méretek (h sz m) Teljes súly 2 kw/400 V 100 mm x 500 x 800 mm 110 kg megr. szám: Gyalugép Max. gyalulási szélesség 250 mm Max. forgácsméret 5 mm Henger fordulatszám ford/perc Kések száma 3 Kések mérete 250 x 30 x 3 mm Késhenger Ø 75 mm Gyaluasztal mérete 250 x mm Megvezető dőlésszöge 0-45 Vastagsági gyalu Max. gyalulási szélesség 250 mm Max. anyagvastagság 190 mm Max. forgácsméret 1 mm Áthúzási sebesség 4 m/perc Henger fordulatszám ford/perc Előtoló henger Ø 32 mm Kések száma 3 Asztal mérete 600 x 250 mm A gépen nincs vésőberendezés az asztal és az elszívó burkolat elbillentésével könnyen hozzá lehet férni a vastagsági gyaluhoz 44 kés készlet 3 db-os megr. szám: mágneses késbeállító megr. szám: Vastagsági gyalulás méretének beállítása Vastagsági gyalu gépi előtolása

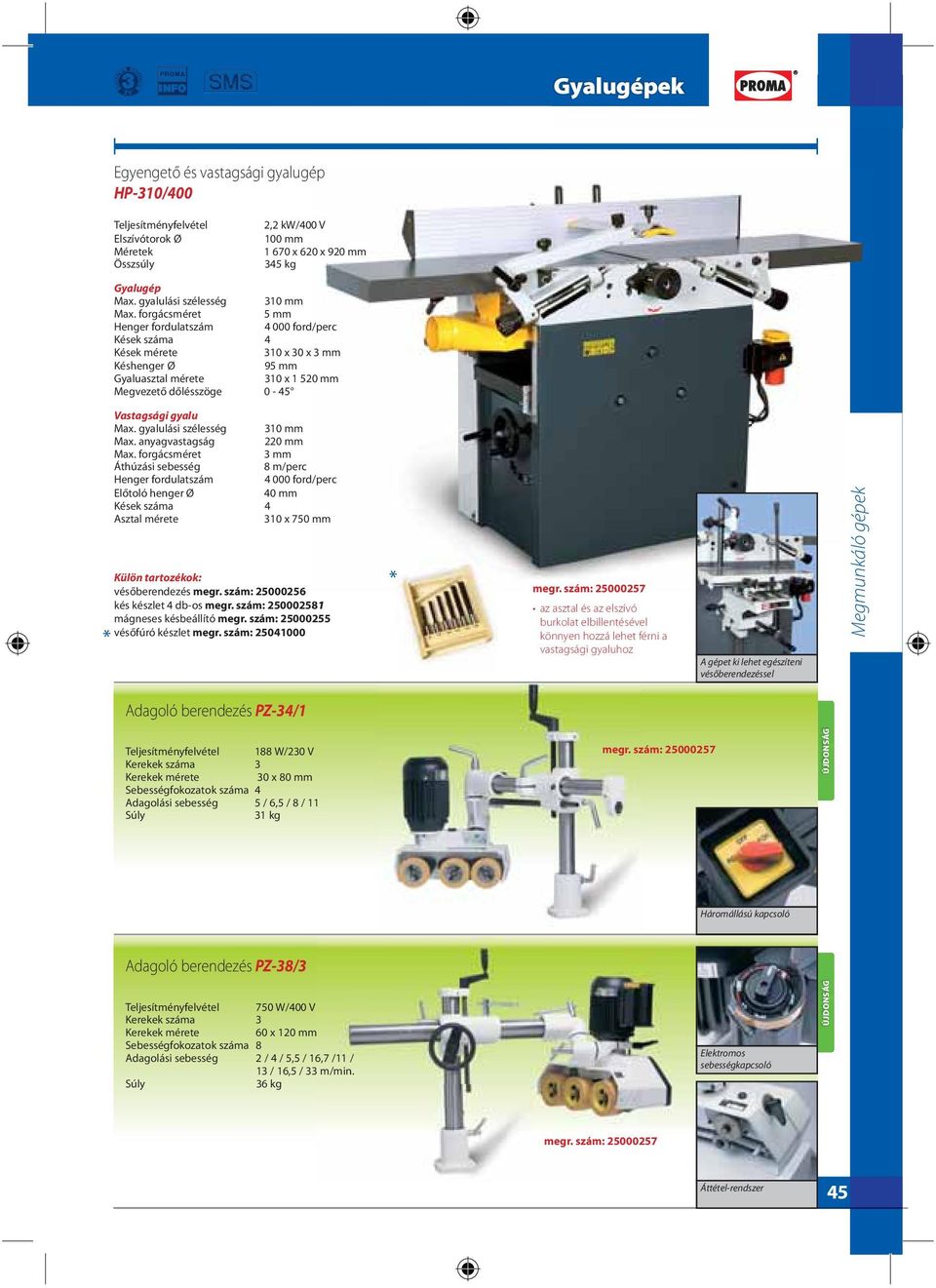

5 Gyalugépek Egyengető és vastagsági gyalugép HP-310/400 Teljesítményfelvétel Elszívótorok Ø Méretek Összsúly 2,2 kw/400 V 100 mm x 620 x 920 mm 345 kg Gyalugép Max. gyalulási szélesség 310 mm Max. forgácsméret 5 mm Henger fordulatszám ford/perc Kések száma 4 Kések mérete 310 x 30 x 3 mm Késhenger Ø 95 mm Gyaluasztal mérete 310 x mm Megvezető dőlésszöge 0-45 Vastagsági gyalu Max. gyalulási szélesség 310 mm Max. anyagvastagság 220 mm Max. forgácsméret 3 mm Áthúzási sebesség 8 m/perc Henger fordulatszám ford/perc Előtoló henger Ø 40 mm Kések száma 4 Asztal mérete 310 x 750 mm vésőberendezés megr. szám: kés készlet 4 db-os megr. szám: mágneses késbeállító megr. szám: vésőfúró készlet megr. szám: * * megr. szám: az asztal és az elszívó burkolat elbillentésével könnyen hozzá lehet férni a vastagsági gyaluhoz A gépet ki lehet egészíteni vésőberendezéssel Adagoló berendezés PZ-34/1 Teljesítményfelvétel 188 W/230 V Kerekek száma 3 Kerekek mérete 30 x 80 mm Sebességfokozatok száma 4 Adagolási sebesség 5 / 6,5 / 8 / 11 Súly 31 kg megr. szám: ÚJDONSÁG Háromállású kapcsoló Adagoló berendezés PZ-38/3 Teljesítményfelvétel 750 W/400 V Kerekek száma 3 Kerekek mérete 60 x 120 mm Sebességfokozatok száma 8 Adagolási sebesség 2 / 4 / 5,5 / 16,7 /11 / 13 / 16,5 / 33 m/min. Súly 36 kg Elektromos sebességkapcsoló ÚJDONSÁG megr. szám: Áttétel-rendszer 45

6 Asztalos marógépek Az asztalos marógépekkel puha, vagy keményfa anyagokat lehet megmunkálni. A gépek kis- és közepes sorozatú gyártáshoz is használhatók. A gépek egyik fontos előnye a robusztus öntöttvas gépház. A 30 mm átmérőjű nagy fordulatszámú orsók karbantartást nem igénylő csapágyakon futnak, amelyek biztosítják az optimális megmunkálást. Az orsó dönthetősége és magassági méretének beállítása következtében a gépen különböző szerszámokat lehet alkalmazni. Asztalos marógép TFS-75/30 megr. szám: Orsó magassági rögzítése Asztalos marógép TFS-90/30 Ékszíj feszítő Orsórögzítő 46 Ár megr. szám: Külön tartozékok a TFS-90/30-hoz: patronkészlet anyával (patron 8; 12 mm) megr. szám: Orsó magassági rögzítése

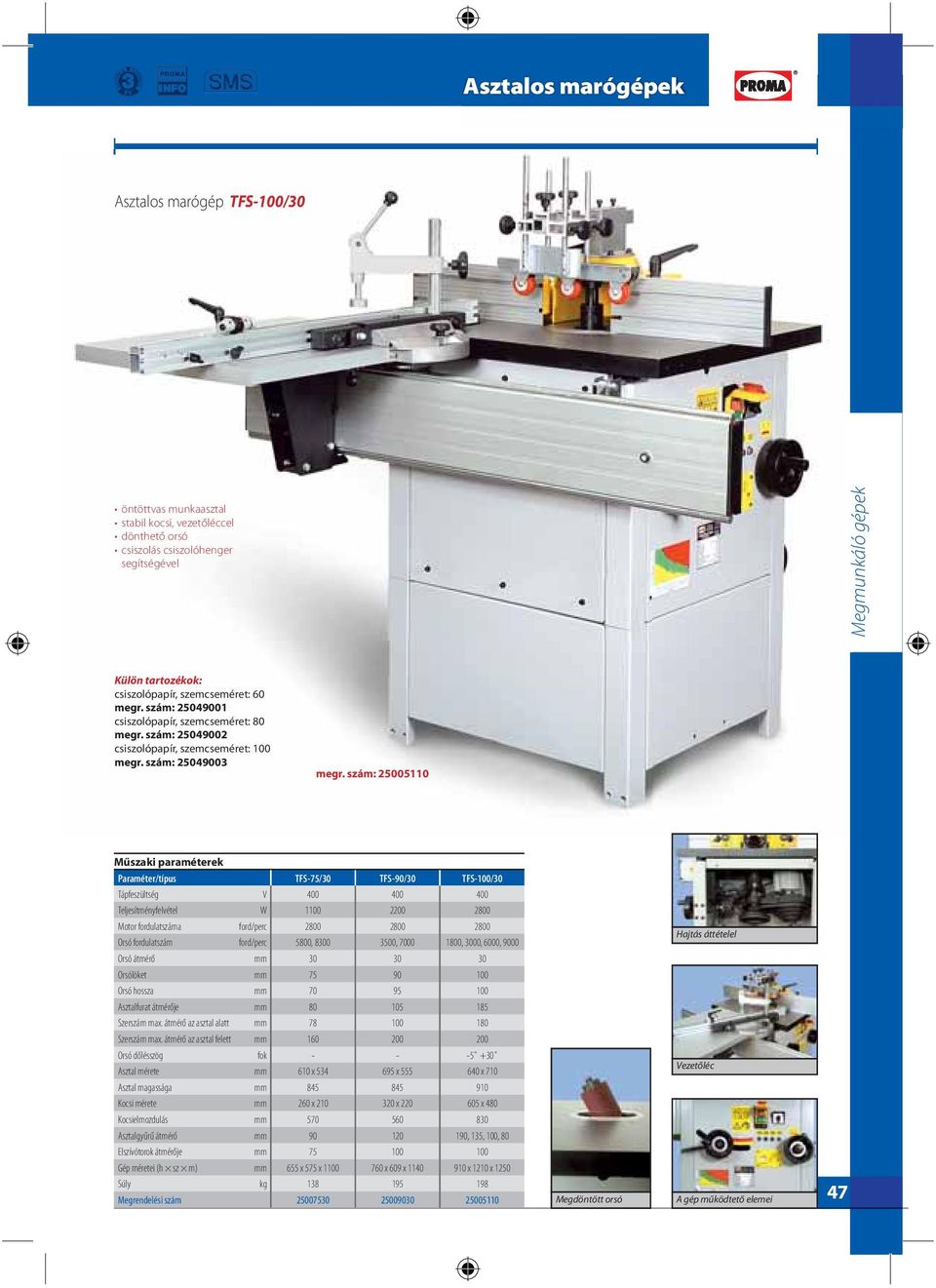

7 Asztalos marógépek Asztalos marógép TFS-100/30 öntöttvas munkaasztal stabil kocsi, vezetőléccel dönthető orsó csiszolás csiszolóhenger segítségével csiszolópapír, szemcseméret: 60 megr. szám: csiszolópapír, szemcseméret: 80 megr. szám: csiszolópapír, szemcseméret: 100 megr. szám: megr. szám: Műszaki paraméterek Paraméter/típus TFS-75/30 TFS-90/30 TFS-100/30 Tápfeszültség V Teljesítményfelvétel W Motor fordulatszáma ford/perc Orsó fordulatszám ford/perc 5800, , , 3000, 6000, 9000 Orsó átmérő mm Orsólöket mm Orsó hossza mm Asztalfurat átmérője mm Szerszám max. átmérő az asztal alatt mm Szerszám max. átmérő az asztal felett mm Orsó dőlésszög fok Asztal mérete mm 610 x x x 710 Asztal magassága mm Kocsi mérete mm 260 x x x 480 Kocsielmozdulás mm Asztalgyűrű átmérő mm , 135, 100, 80 Elszívótorok átmérője mm Gép méretei (h sz m) mm 655 x 575 x x 609 x x 1210 x 1250 Súly kg Megrendelési szám Megdöntött orsó Hajtás áttételel Vezetőléc A gép működtető elemei 47

8 Faesztergák A faesztergákkal puha, vagy keményfa alapanyagokból hengeres, kúpos, vagy alakos forgástesteket lehet esztergálni. Másolóberendezés használatával az esztergált alak lemásolható, így több azonos darabot (kis sorozatú gyártás) is lehet gyártani. A faesztergákat egyfázisú, váltóáramú, indító kondenzátoros villanymotor hajtja meg. A fordulatszámot vagy négylépcsős szíjtárcsa, vagy mechanikus variátor biztosítja, az utóbbi esetében fokozatmentesen (a teljesítmény csökkenése nélkül). A gépek kellő merevséggel rendelkeznek a normál faesztergálási és famegmunkálási munkákhoz. Műszaki paraméterek Paraméter/típus DSO-1000 DSL-450/1000 DSL-1100V DSK-1500 Tápfeszültség V Teljesítményfelvétel W Megmunkálható hosszúság mm / Megmunkálható átmérő mm Orsókúp Morse-kúp - II II II Szegnyereg kúpja Morse-kúp - II II II Fordulatszám tartomány ford/perc Sebességfokozatok száma Ár Súly kg 3 490, , , ,- 228 Méretek (h sz m) mm 1450 x 205 x (1400) x 260 x x 470 x x 430 x 1150 Megrendelési szám Ár 3 590, , , ,- Faeszterga DSO-1000 megr. szám: megr. szám: TIPPÜNK Esztergakés készlet HDB-45 8 db Csomagolási méret 380 x 250 x 32 mm Esztergakés készlet HDB-65 6 db-os (profi) 6 db Csomagolási méret 600 x 300 x 60 mm Gépáttétel: ékszíjas hajtás, négylépcsős szíjtárcsával Alaptartozékok: síktárcsa, befogócsúcs, forgócsúcs megr. szám: Másolóberendezés SKZ-92 megr. szám: Másolóberendezés Faeszterga DSL-450/1000 Kiegészítő gépágy hosszabbítás megr. szám: Öntött gépágy 48 Alaptartozékok: síktárcsa, támasztócsúcs, forgócsúcs 4-pofás tokmány, (külső megfogású) befogó mm megr. szám: pofás tokmány, (belső megfogású) befogó mm megr. szám: pofás külső megfogású 4-pofás belső tokmány megfogású tokmány

9 Faesztergák Faeszterga DSL-1100V Fordulatszám váltás variátorral TIPPÜNK Az orsószekrény elforgatható Gépágy kialakítás Alumínium házas villanymotor Stabil gépállvány Meghosszabbított gépágy Fordulatszám váltás variátorral Az orsószekrény 180 -kal elforgatható Hengeres felületek esztergályozása megr. szám: Alaptartozékok: gépállvány, síktárcsa, befogócsúcs, forgócsúcs 4-pofás külső megfogású tokmány 4-pofás külső befogású tokmány megr. szám: pofás belső befogású tokmány megr. szám: másolóberendezés SKZ-93 megr. szám: pofás belső megfogású tokmány Faeszterga DSK pofás külső megfogású tokmány 4-pofás belső megfogású tokmány megr. szám: Beépített másolóberendezés Esztergakés tároló polc Alaptartozékok: síktárcsa, 2 támasztócsúcs, forgócsúcs, állóbáb, fúrótokmány (1-13/B16), MK II/B16 fúrótokmány tartó, másolóberendezés 4-pofás külső befogású tokmány megr. szám: pofás belsőső befogású tokmány megr. szám: robusztus kivitel nagy megmunkálható átmérő 49

10 Asztali körfűrészek Az asztali körfűrészekkel faanyagok hossz- és keresztirányú fűrészelését és darabolását lehet elvégezni. A gépek optimális fordulatszám tartománnyal rendelkeznek, amely lehetővé teszi a zsugorított karbidlapkás fűrésztárcsák alkalmazását is. Az asztali körfűrészeknél beállítható a fűrészelési mélység és a fűrésztárcsa dőlésszöge. Minden típus nagy teljesítménnyel fűrészeli a munkadarabot a legnagyobb fűrészelési mélységnél is, miközben a gép stabil és merev marad. Asztali körfűrész PKS-315 megr. szám: EGYÉB 92. old. TARTOZÉKOK Asztali körfűrész PKS-315S megr. szám: TIPPÜNK állítható fűrészelési mélység, és fűrésztárcsa dőlésszög kerék és foganytú a könnyebb mozgatáshoz vezetőléc Külön tartozékokpks-315, PKS-315S: SK fűrésztárcsa 315 x 30 x 3 mm (36 fog) megr. szám: SK fűrésztárcsa 315 x 30 x 3 mm (24 fog) megr. szám: profi tárcsák (lásd a 92. oldalon) összecsukható állvány széles asztaltoldalék - (oldalra is felszerehető) munkadarab megvezető kocsi Asztali körfűrész FZT-250EN megr. szám: TSM1011 Kombinált asztali körfűrész FZB-250/2000 megr. szám: TSM1025 Átfordítható asztal 50 asztaltoldalékok : 2 db 638 x 260 mm 1 db 430 x 300 mm Külön tartozékok az FZT-250EN-hez: SK fűrésztárcsa 250 x 2,8 x 16 mm (60 fog) megr. szám: TSA1001 profi tárcsák (lásd a 92. oldalon) Gérfűrész Külön tartozékok az FZB-250/2000-hez: SK fűrésztárcsa 250 x 30 x 2,8 mm (36 fog) megr. szám: TSA1011 SK fűrésztárcsa 250 x 30 x 2,8 mm (60 fog) megr. szám: TSA1012 asztaltoldalék 585 x 300 mm megr. szám: TSA10131 profi tárcsák (lásd a 92. oldalon)

11 Asztali körfűrészek EGYÉB 92. old. TARTOZÉKOK Asztali körfűrész PKS-255L megr. szám: Külön tartozékok a PKS-255L-hez: SK fűrésztárcsa 255 x 25,4 x 3 mm (40 fog) megr. szám: SK fűrésztárcsa 255 x 25,4 x 3 mm (60 fog) megr. szám: profi tárcsák (lásd a 92. oldalon) állítható fűrészelési mélység, és fűrésztárcsa dőlésszög vezetőléc öntöttvas munkaasztal A gép működtető elemei Párhuzamvezető Lapszabó asztali körfűrész PKS-250P megr. szám: állítható fűrészelési mélység, és fűrésztárcsa dőlésszög vezetőléc öntöttvas munkaasztal munkadarab előtoló kocsi korlátozott asztalterhelés SK fűrésztárcsa 254 x 30 x 3 mm (36 fog) megr. szám: profi tárcsák (lásd a 92. oldalon) Állítható vezetőléc Tárcsa mozgás 51

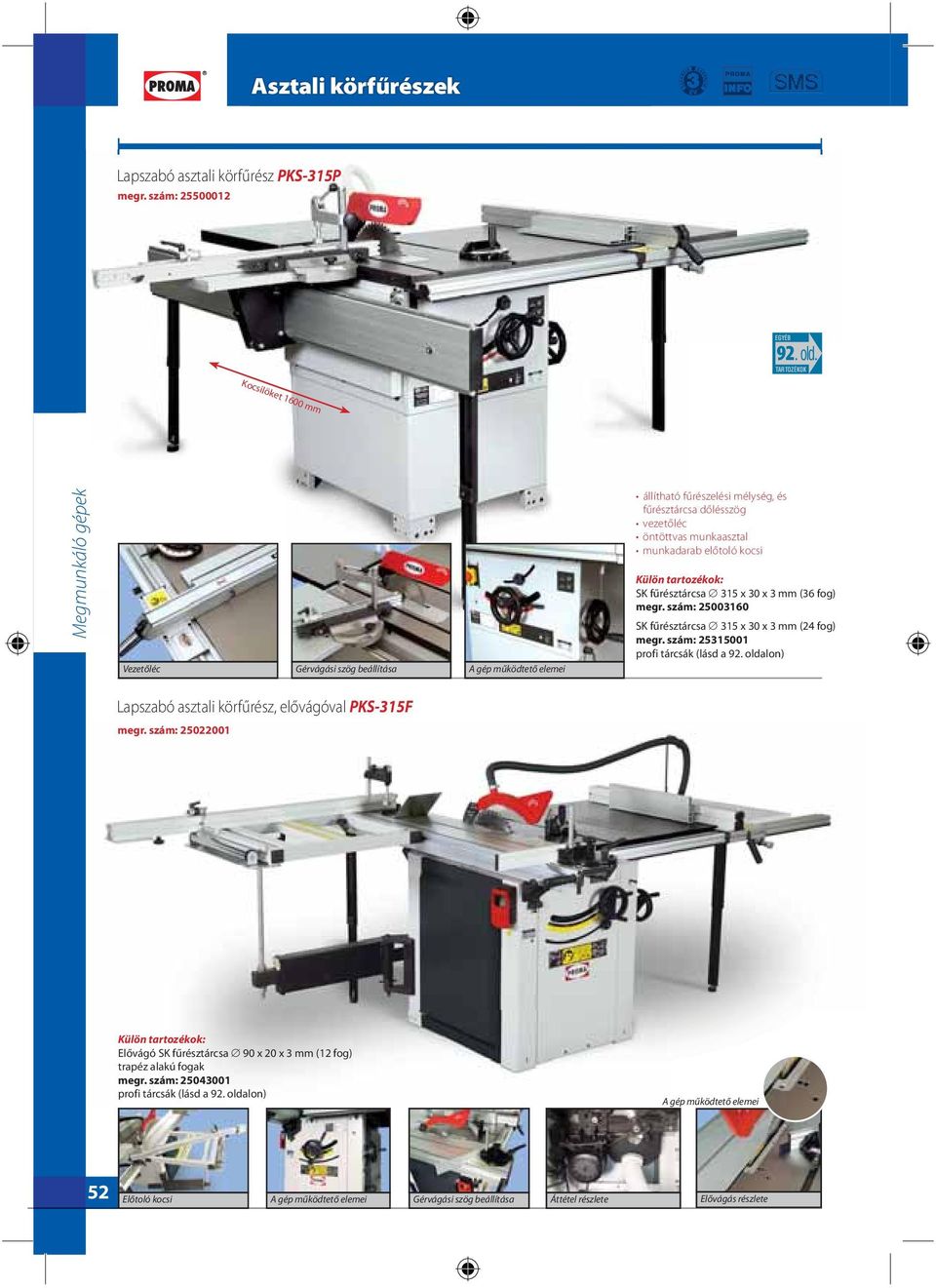

12 Asztali körfűrészek Lapszabó asztali körfűrész PKS-315P megr. szám: EGYÉB 92. old. TARTOZÉKOK Kocsilöket 1600 mm Vezetőléc Gérvágási szög beállítása A gép működtető elemei állítható fűrészelési mélység, és fűrésztárcsa dőlésszög vezetőléc öntöttvas munkaasztal munkadarab előtoló kocsi SK fűrésztárcsa 315 x 30 x 3 mm (36 fog) megr. szám: SK fűrésztárcsa 315 x 30 x 3 mm (24 fog) megr. szám: profi tárcsák (lásd a 92. oldalon) Lapszabó asztali körfűrész, elővágóval PKS-315F megr. szám: Elővágó SK fűrésztárcsa 90 x 20 x 3 mm (12 fog) trapéz alakú fogak megr. szám: profi tárcsák (lásd a 92. oldalon) A gép működtető elemei 52 Előtoló kocsi A gép működtető elemei Gérvágási szög beállítása Áttétel részlete Elővágás részlete

13 Asztali körfűrészek Lapszabó asztali körfűrész, elővágóval PKS-300F megr. szám: profi tárcsák (lásd a 92. oldalon) nehéz, öntöttvas asztal tárcsasüllyesztés nagy hajtókerékkel az elővágás bármikor kikapcsolható Digitális tárcsadőlésszög kijelzés EGYÉB 92. old. TARTOZÉKOK Tárcsa beállítása és megdöntése Párhuzamvezető Előtoló kocsi Áttétel részlete Műszaki paraméterek Paraméter/típus FZT-250EN PKS-315 PKS-315S FZB-250/2000 PKS-255L PKS-250P PKS-315P PKS-315F PKS-300F Tápfeszültség V Teljesítményfelvétel W Elővágás teljesítményfelvétele W Fűrésztárcsa fordulatszáma ford/perc Elővágás fordulatszáma ford/perc Fűrésztárcsa mm 254 x 16 x 2,8 315 x 30 x x 30 x x 30 x 2,8 255 x 25,4 x x 30 x x 30 x x 30 x x 30 x 3,2 Elővágó tárcsa mm x 20 x 3-3,5 120 x 20 x 2,9-3,6 A fűrésztárcsa tartozék igen igen igen igen igen igen igen igen igen Asztalmagasság mm Tárcsa mozgás mm Asztal mérete mm 730 x x x x x x x x x 1000 Előtoló asztal mérete mm x x x x x 370 Hátsó asztaltoldalék mm x x x x x 560 A fő tárcsa orsójának Ø-je mm , Az elővágó tárcsa orsójának Ø-je mm Kocsielmozdulás mm Vezetőléc kitolás mm Max. fűrészelési vastagság, 90 -nál mm Max. fűrészelési vastagság, 45 -nál mm Tárcsa szögbeállítás Gérszög beállítás / /- 45 +/- 45 +/- 45 +/- 45 Méretek mm 1040 x 430 x x 1680 x x 2000 x x 647 x x 1150 x x 2020 x x 2100 x x 1550 x x 3250 x 1250 Súly kg Megrendelési szám TSM TSM

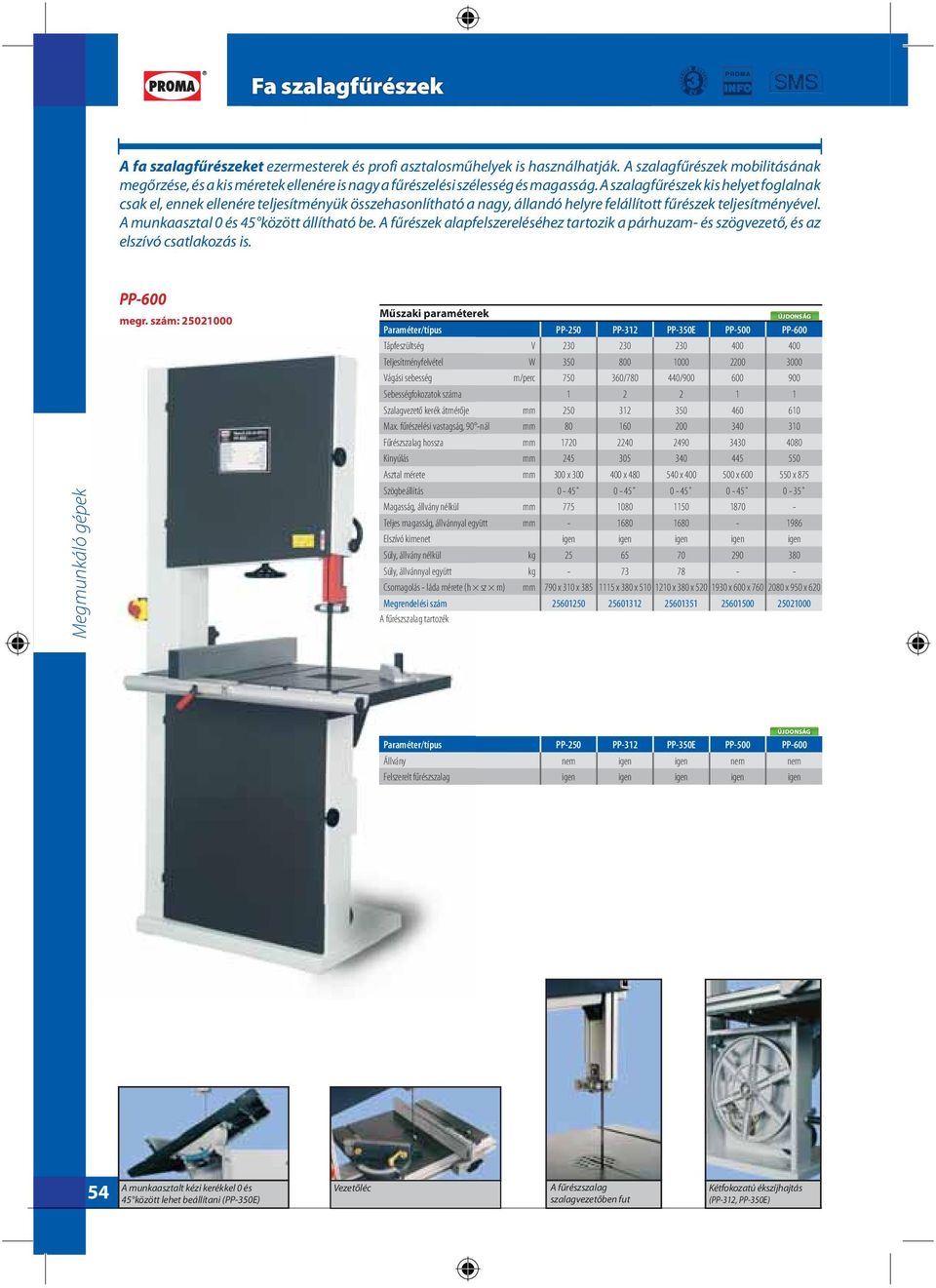

14 Fa szalagfűrészek A fa szalagfűrészeket ezermesterek és profi asztalosműhelyek is használhatják. A szalagfűrészek mobilitásának megőrzése, és a kis méretek ellenére is nagy a fűrészelési szélesség és magasság. A szalagfűrészek kis helyet foglalnak csak el, ennek ellenére teljesítményük összehasonlítható a nagy, állandó helyre felállított fűrészek teljesítményével. A munkaasztal 0 és 45 között állítható be. A fűrészek alapfelszereléséhez tartozik a párhuzam- és szögvezető, és az elszívó csatlakozás is. PP-600 megr. szám: Műszaki paraméterek ÚJDONSÁG Paraméter/típus PP-250 PP-312 PP-350E PP-500 PP-600 Tápfeszültség V Teljesítményfelvétel W Vágási sebesség m/perc / / Sebességfokozatok száma Szalagvezető kerék átmérője mm Max. fűrészelési vastagság, 90 -nál mm Fűrészszalag hossza mm Kinyúlás mm Asztal mérete mm 300 x x x x x 875 Szögbeállítás Magasság, állvány nélkül mm Teljes magasság, állvánnyal együtt mm Elszívó kimenet igen igen igen igen igen Súly, állvány nélkül kg Súly, állvánnyal együtt kg Csomagolás - láda mérete (h sz m) mm 790 x 310 x x 380 x x 380 x x 600 x x 950 x 620 Megrendelési szám A fűrészszalag tartozék ÚJDONSÁG Paraméter/típus PP-250 PP-312 PP-350E PP-500 PP-600 Állvány nem igen igen nem nem Felszerelt fűrészszalag igen igen igen igen igen 54 A munkaasztalt kézi kerékkel 0 és 45 között lehet beállítani (PP-350E) Vezetőléc A fűrészszalag szalagvezetőben fut Kétfokozatú ékszíjhajtás (PP-312, PP-350E)

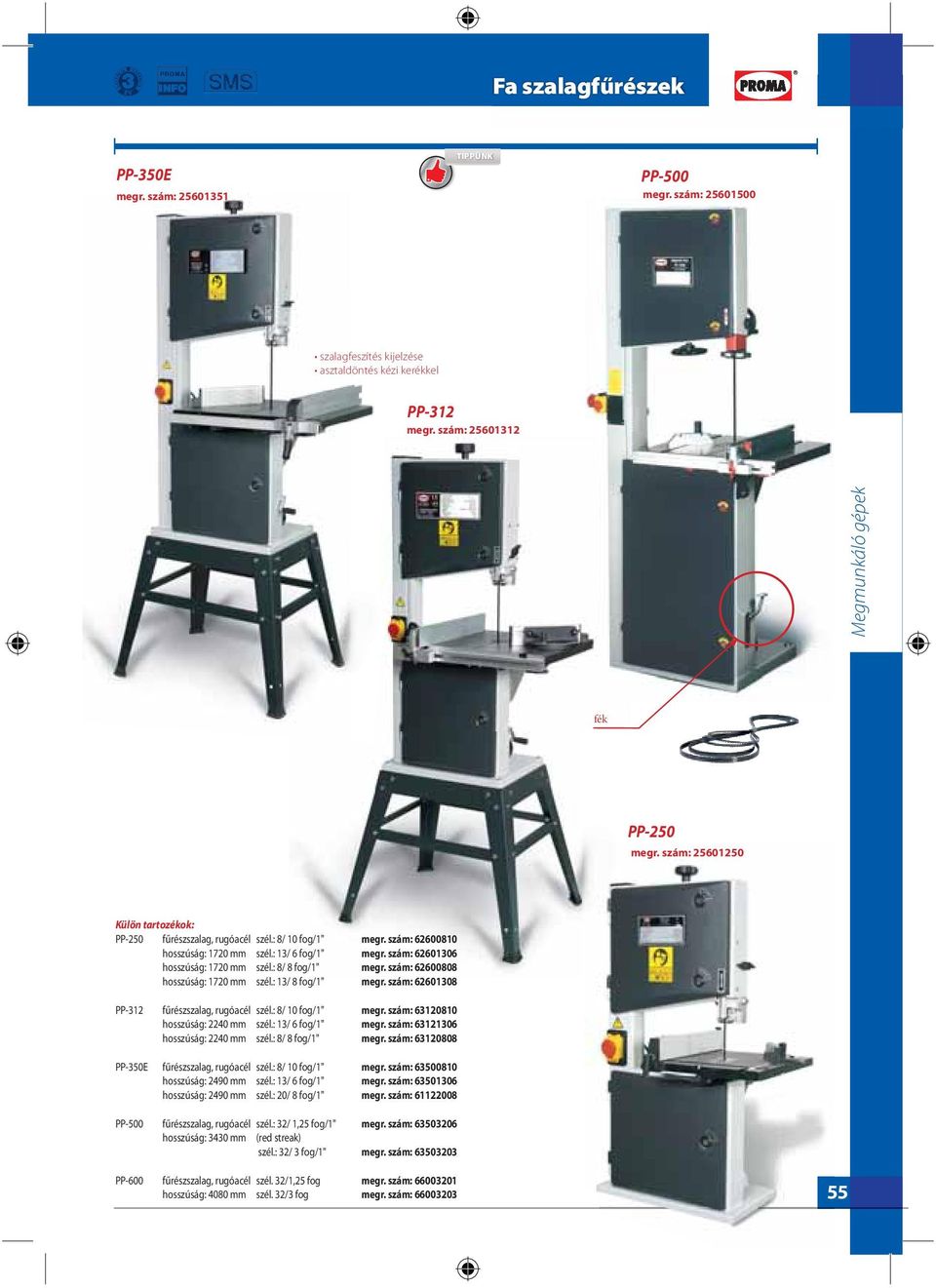

15 Fa szalagfűrészek PP-350E megr. szám: TIPPÜNK PP-500 megr. szám: szalagfeszítés kijelzése asztaldöntés kézi kerékkel PP-312 megr. szám: fék PP-250 megr. szám: PP-250 fűrészszalag, rugóacél szél.: 8/ 10 fog/1" megr. szám: hosszúság: 1720 mm szél.: 13/ 6 fog/1" megr. szám: hosszúság: 1720 mm szél.: 8/ 8 fog/1" megr. szám: hosszúság: 1720 mm szél.: 13/ 8 fog/1" megr. szám: PP-312 fűrészszalag, rugóacél szél.: 8/ 10 fog/1" megr. szám: hosszúság: 2240 mm szél.: 13/ 6 fog/1" megr. szám: hosszúság: 2240 mm szél.: 8/ 8 fog/1" megr. szám: PP-350E fűrészszalag, rugóacél szél.: 8/ 10 fog/1" megr. szám: hosszúság: 2490 mm szél.: 13/ 6 fog/1" megr. szám: hosszúság: 2490 mm szél.: 20/ 8 fog/1" megr. szám: PP-500 fűrészszalag, rugóacél szél.: 32/ 1,25 fog/1" megr. szám: hosszúság: 3430 mm (red streak) szél.: 32/ 3 fog/1" megr. szám: PP-600 fűrészszalag, rugóacél szél. 32/1,25 fog megr. szám: hosszúság: 4080 mm szél. 32/3 fog megr. szám:

16 Elszívók Az elszívóval por, fűrészpor, és faforgács hulladékot lehet elszívni a gépektől, és a munkaasztalokról. Az elszívó a meleg levegő kiszellőztetése nélkül biztosítja a pormentes és tiszta munkakörnyezetet. Az elszívót minden olyan faipari géphez csatlakoztatni lehet, ahol a keletkezett hulladék szemcsemérete nem kisebb, b, mint 0,3 mm 3. Az elszívó állványa és a kerekei biztosítják a moblitást. OPM-150 megr. szám: nagy teljesítmény hordozható ideális kis műhelyekbe és garázsokba Külön tartozékok az OPM-150, OP-750, OP-1500 és OP-2200 elszívókhoz: pamutzsák + bilincs OPM-150 megr. szám: felső pamutzsák az OP-750-hez megr. szám: felső pamutzsák az OP-1500 és 2200-hoz megr. szám: alsó pamutzsák az OP-750-hez megr. szám: alsó pamutzsák az OP-1500 és 2200-hoz megr. szám: műanyagzsák OP-750 megr. szám: műanyagzsák OP-1500, 2200 megr. szám: tömlő 100 mm, (l = 2 m) megr. szám: tömlő 100 mm, (l = 3 m) megr. szám: tömlő 100 mm, (l = 5 m) megr. szám: tömlő 125 mm, (l = 2 m) megr. szám: tömlő 125 mm, (l = 3 m) megr. szám: tömlő 125 mm, (l = 5 m) megr. szám: zsákbilincs OP-750 megr. szám: zsákbilincs OP-1500, 2200 megr. szám: os átfolyó kapu, az OP-750, 1500, 2200-hoz megr. szám: os átfolyó kapu, az OP-1500-hoz megr. szám: os L-konnektor az OP-750, 1500, 2200-hoz megr. szám: os L-konnektor az OP-1500-hoz megr. szám: os Y-konnektor, az OP-750, 1500, 2200-hoz megr. szám: os Y-konnektor, az OP-1500-hoz megr. szám: x 1+4 x 2 Y-konnektor az OP-1500-hoz megr. szám: x 1+5 x 2 Y-konnektor az OP-1500-hoz megr. szám: x 1+4 x 3 konnektor az OP-2200-hoz megr. szám: os szívónyílás sapka az OP-750, 1500, 2200-hoz megr. szám: os szívónyílás sapka az OP-1500-hoz megr. szám: Műszaki paraméterek Paraméter/típus OPM-150 OP-750 OP-1500 OP-2200 Tápfeszültség V Teljesítményfelvétel W Porzsák térfogata l Max. vákuum Pa Elméleti légáramlat m 3 /óra Ventillátor átmérő mm Szívócső átmérő mm /2 x /3 x 100 Méretek mm 700 x 360 x x 420 x x 560 x x 560 x x 395 x 385 Súly kg Megrendelési szám Rögzítés bilinccsel Működtető elemek 3 - konnektor

17 Elszívók TIPPÜNK OP-2200 OP-1500 megr. szám: megr. szám: csak nem robbanásveszélyes környezetben használható OP-750 megr. szám: Szűrőtorok Különleges tartozékok 57

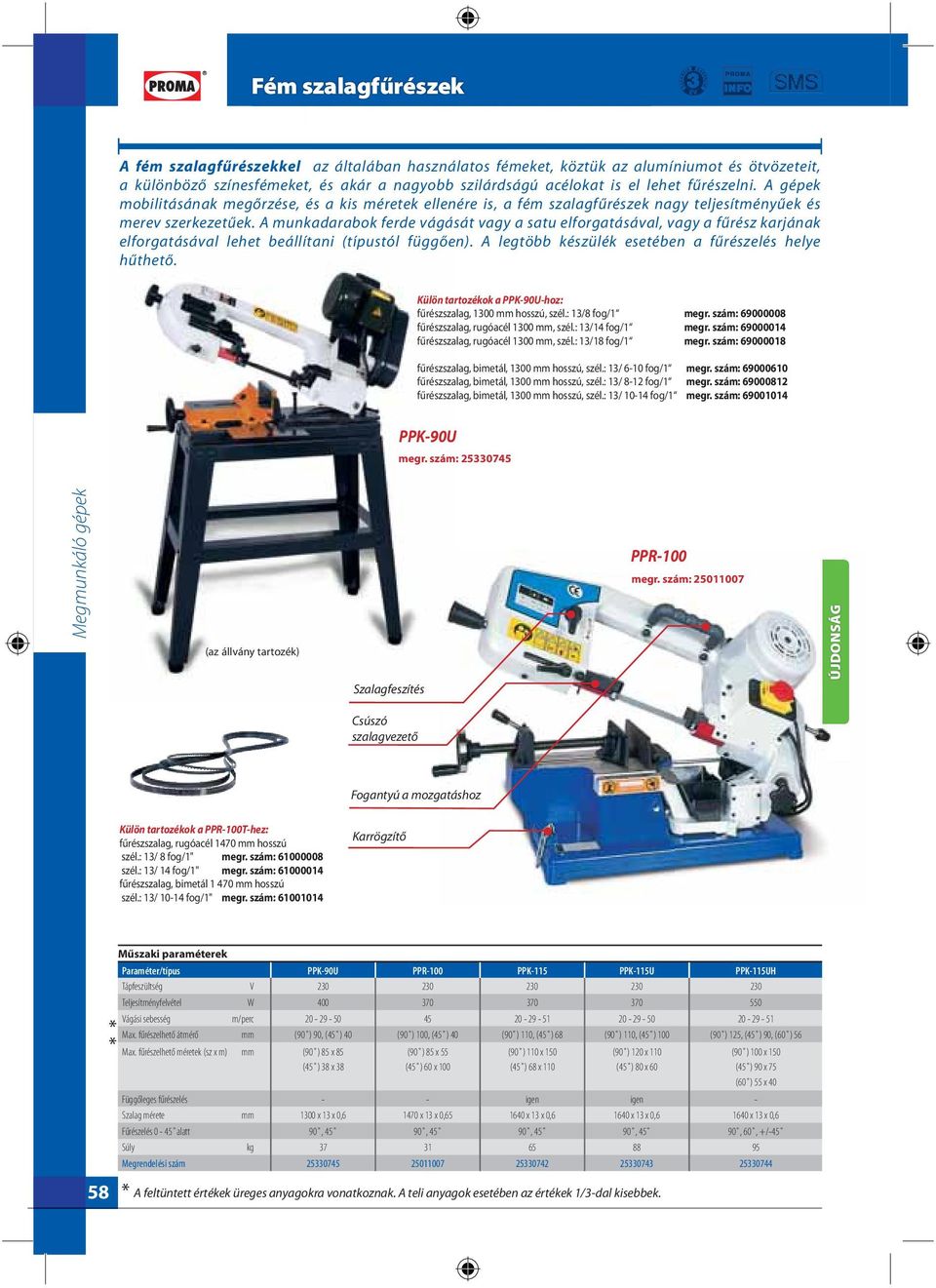

18 Fém szalagfűrészek A fém szalagfűrészekkel az általában használatos fémeket, köztük az alumíniumot és ötvözeteit, a különböző színesfémeket, és akár a nagyobb szilárdságú acélokat is el lehet fűrészelni. A gépek mobilitásának megőrzése, és a kis méretek ellenére is, a fém szalagfűrészek nagy teljesítményűek és merev szerkezetűek. A munkadarabok ferde vágását vagy a satu elforgatásával, vagy a fűrész karjának elforgatásával lehet beállítani (típustól függően). A legtöbb készülék esetében a fűrészelés helye hűthető. Külön tartozékok a PPK-90U-hoz: fűrészszalag, 1300 mm hosszú, szél.: 13/8 fog/1 megr. szám: fűrészszalag, rugóacél 1300 mm, szél.: 13/14 fog/1 megr. szám: fűrészszalag, rugóacél 1300 mm, szél.: 13/18 fog/1 megr. szám: fűrészszalag, bimetál, 1300 mm hosszú, szél.: 13/ 6-10 fog/1 megr. szám: fűrészszalag, bimetál, 1300 mm hosszú, szél.: 13/ 8-12 fog/1 megr. szám: fűrészszalag, bimetál, 1300 mm hosszú, szél.: 13/ fog/1 megr. szám: PPK-90U megr. szám: (az állvány tartozék) Szalagfeszítés PPR-100 megr. szám: ÚJDONSÁG Csúszó szalagvezető Fogantyú a mozgatáshoz Külön tartozékok a PPR-100T-hez: fűrészszalag, rugóacél 1470 mm hosszú szél.: 13/ 8 fog/1" megr. szám: szél.: 13/ 14 fog/1" megr. szám: fűrészszalag, bimetál mm hosszú szél.: 13/ fog/1" megr. szám: Karrögzítő 58 * * Műszaki paraméterek Paraméter/típus PPK-90U PPR-100 PPK-115 PPK-115U PPK-115UH Tápfeszültség V Teljesítményfelvétel W Vágási sebesség m/perc Max. fűrészelhető átmérő mm (90 ) 90, (45 ) 40 (90 ) 100, (45 ) 40 (90 ) 110, (45 ) 68 (90 ) 110, (45 ) 100 (90 ) 125, (45 ) 90, (60 ) 56 Max. fűrészelhető méretek (sz x m) mm (90 ) 85 x 85 (45 ) 38 x 38 (90 ) 85 x 55 (45 ) 60 x 100 (90 ) 110 x 150 (45 ) 68 x 110 (90 ) 120 x 110 (45 ) 80 x 60 (90 ) 100 x 150 (45 ) 90 x 75 (60 ) 55 x 40 Függőleges fűrészelés - - igen igen - Szalag mérete mm 1300 x 13 x 0, x 13 x 0, x 13 x 0, x 13 x 0, x 13 x 0,6 Fűrészelés 0-45 alatt 90, 45 90, 45 90, 45 90, 45 90, 60, +/-45 Súly kg Megrendelési szám Ár 5 990, , , , ,- * A feltüntett értékek üreges anyagokra vonatkoznak. A teli anyagok esetében az értékek 1/3-dal kisebbek.

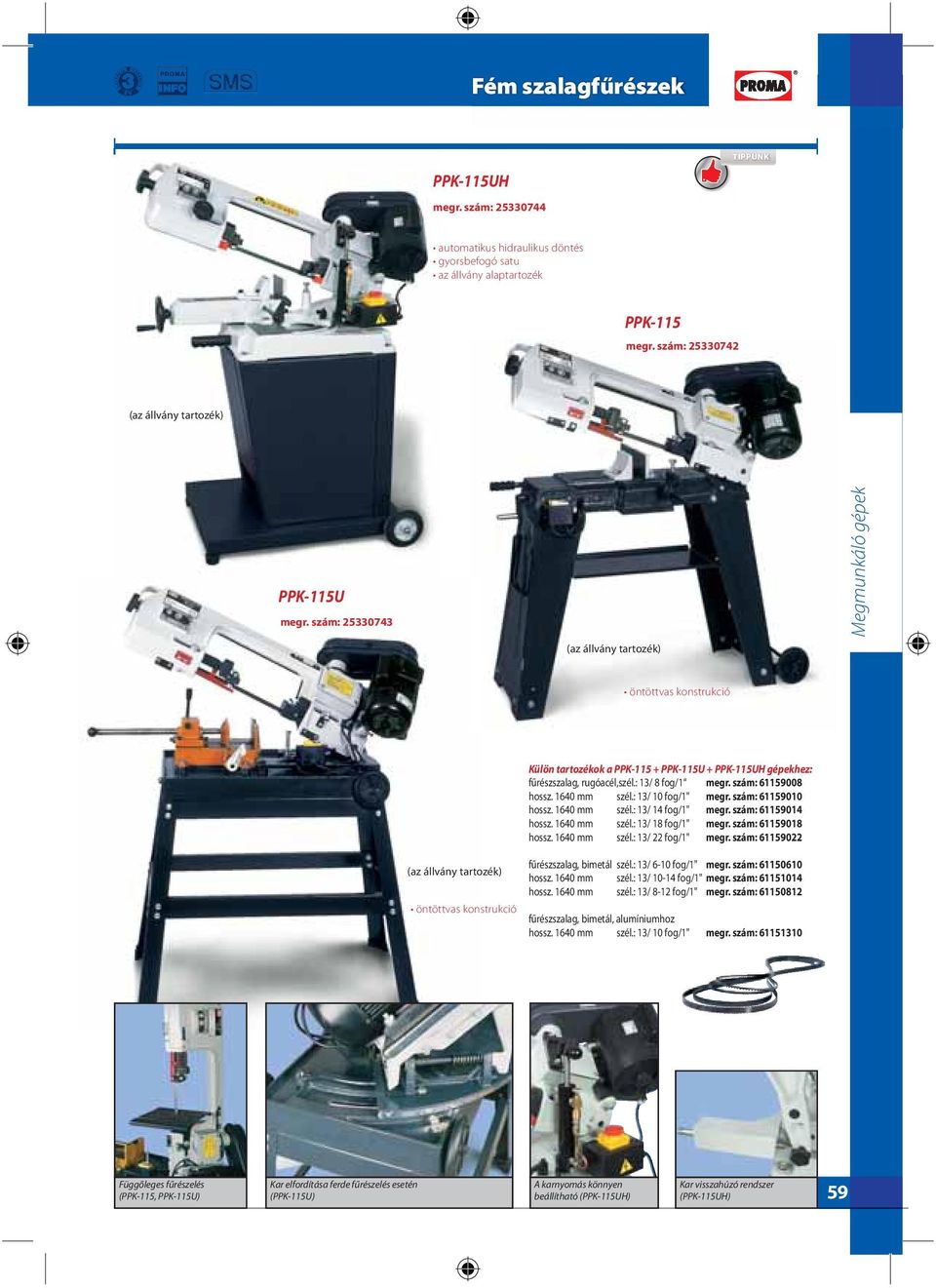

19 Fém szalagfűrészek PPK-115UH megr. szám: TIPPÜNK automatikus hidraulikus döntés gyorsbefogó satu az állvány alaptartozék PPK-115 megr. szám: (az állvány tartozék) PPK-115U megr. szám: (az állvány tartozék) öntöttvas konstrukció (az állvány tartozék) öntöttvas konstrukció Külön tartozékok a PPK PPK-115U + PPK-115UH gépekhez: fűrészszalag, rugóacél,szél.: 13/ 8 fog/1 megr. szám: hossz mm szél.: 13/ 10 fog/1" megr. szám: hossz mm szél.: 13/ 14 fog/1" megr. szám: hossz mm szél.: 13/ 18 fog/1" megr. szám: hossz mm szél.: 13/ 22 fog/1" megr. szám: fűrészszalag, bimetál szél.: 13/ 6-10 fog/1" megr. szám: hossz mm szél.: 13/ fog/1" megr. szám: hossz mm szél.: 13/ 8-12 fog/1" megr. szám: fűrészszalag, bimetál, alumíniumhoz hossz mm szél.: 13/ 10 fog/1" megr. szám: Függőleges fűrészelés (PPK-115, PPK-115U) Kar elfordítása ferde fűrészelés esetén (PPK-115U) A karnyomás könnyen beállítható (PPK-115UH) Kar visszahúzó rendszer (PPK-115UH) 59

20 Fém szalagfűrészek PPK-175T megr. szám: Fűrészszalag hűtés Szalagfeszítés Szíjhajtás a fordulatszám megválasztásához Fűrészszalag megvezetés Hidraulikusan működtetett keretelőtolás Gyorsbefogó satu, 45 -ra elforgatható Stabil öntöttvas kivitel Keretelőtolási sebesség szabályozása Könnyen mozgatható (az állvány tartozék) kényelmesen elérhető kapcsoló a kereten minőségi és új hidraulikus henger kefe a fémforgács eltávolításához automatikus végállás kapcsoló Külön tartozékok a PPK-175T-hez: fűrészszalag, rugóacél, szél.: 20/ 8 fog/1 megr. szám: hosszúság: 2360 mm szél.: 20/ 10 fog/1" megr. szám: szél.: 20/ 14 fog/1" megr. szám: szél.: 20/ 18 fog/1" megr. szám: fűrészszalag, bimetál szél.: 20/ 6-12 fog/1" megr. szám: hosszúság: 2360 mm szél.: 20/ fog/1" megr. szám: A keretnyomás könnyen beállítható 60 Műszaki paraméterek Paraméter/típus PPK-175T PPS-170TH PPS-220TH PPS-270THP Tápfeszültség V Teljesítményfelvétel W / /1500 Vágási sebesség m/perc 22/33/45/65 40/80 36/72 34/68 Max. fűrészelhető átmérő mm (90 ) 180, (45 ) 110 (90 ) 170, (45 ) 130, (60 ) 70 (90 ) 227, (45 ) 150, (60 ) 90 (90 ) 270, (45 ) 240, (60 ) 160, (45 L) 210 Max. fűrészelhető méretek (sz x m) mm (90 ) 180 x 300 (45 ) 180 x 110 (90 ) 170 x 210 (45 ) 110 x 110 (60 ) 60 x 60 (90 ) 260 x 110 (45 ) 200 x 125 (60 ) 85 x 85 (90 ) 350 x 220 (45 ) 240 x 160 (60 ) 150 x 150 (45 L) 180 x 180 Hűtés igen igen igen igen Szalag mérete mm 2360 x 19 x 0, x 20 x 0, x 27 x 0, x 27 x 0,9 Ferde fűrészelés 90, 45 90, 45, 60 90, 45, 60 90, 60,+/-45 Súly kg Megrendelési szám
