EKA LÉGKEVERÉSES SÜTŐ

Átírás

1 HASZNÁLATI ÚTMUTATÓ EKA LÉGKEVERÉSES SÜTŐ KF 412 / KF 723 / KF 723M MODELLEKHEZ Importálja és forgalmazza: Vendi-Hungária Kft Vendéglátóipari és kereskedelmi gépek, berendezések, eszközök forgalmazása HU-7100 SZEKSZÁRD, Rákóczi u Tel / Fax: ( ) ; ; vendi.sz@axelero.hu TARTALOMJEGYZÉK: Általános figyelmeztetések Műszaki tulajdonságok Üzembe helyezési útmutató Használati utasítások A vezérlő tábla használata Tanácsok sütéshez Mindennapi tisztítás és karbantartás Kapcsolási rajz Műszaki szerviz

2 ÁLTALÁNOS FIGYELMEZTETÉSEK Ezt a használati útmutatót mindig tartsák elérhető helyen! Ezeket a figyelmeztetéseket az Önök és mások biztonsága érdekében foglaltuk össze, ezért kérjük, olvassa el figyelmesen a készülék üzembe helyezése és használata előtt. A készülék professzionális használatra lett tervezve, ezért kérjük, csak hozzáértő személy kezelje azt Bármi elektromos módosítást, mely esetleg szükséges lehet a készülék üzembe helyezéséhez, csak szakképzett személy végezhet el. A készülék tulajdonságainak a változtatása, vagy ilyen szándékú próbálkozás veszélyes. Soha ne tisztítsa a készüléket közvetlen vízsugárral, mert ha víz kerül a belsejébe, az a sütő biztonságos használatát veszélyezteti. Minden tisztítási és karbantartási munka előtt kapcsolja le a készüléket a hálózatról és hagyja kihűlni. Ne próbálkozzon a rendszeres ellenőrzések, vagy egyéb javítási munkák elvégzésével. Értesítse a legközelebbi szervízhálózatunkat, és csak eredeti alkatrészeket használjon. Helytelen, nem előírásnak megfelelő használat, illetve az üzembe helyezési előírások be nem tartása esetén a gyártó további felelősséget nem vállal. Ennek megfelelően az utasításokat Beállítás című fejezetben szó szerint be kell tartani. Műszaki paraméterek modell Sütőtér méret Légkeveréses Grillező Alsó és felső Motoros hűtő (dm³=lt) fűtőelem (kw) fűtőelem (kw) fűtőelem (kw) ventilátor (W) KF ,5 / / / KF ,5 / / / KF 723M 46 2,5 1,9 2,2 30 Teljesítmény értékek (W) Légkeveréses ventilátor motor: 50 Max. energiafelhasználás (kw) 2,6 Feszültség (V) 50Hz 220/230 Elektromos vezeték 3x1,5mm² keresztmetszete Vezeték típusa H07RN-F Világító test: 15 A műszaki adattábla a készülék külső burkolatán található. ÜZEMBE HELYEZÉSI ÚTMUTATÓ (szerelők, szervizesek részére) A következő utasítások a szakképzett üzembe helyező személyhez szólnak, hogy a lehető legjobban segítse őt az üzembe helyezési, használati, karbantartási munkálatoknál, a jelenleg érvényben lévő törvényeket betartva. A berendezés mindig legyen áramtalanítva karbantartási, javítási munkálatok előtt. Használat előtt alaposan távolítsa el a rozsdamentes acél burkolatokat borító védő ragasztófóliát, úgy, hogy semmi ne maradjon a felületeken, ha szükséges, használjon erre megfelelő oldószert. Lábak beállítása A lábakat a sütő belsejében találja, melyeket a sütő alján található menetes furatokban rögzíthet. Ha szükséges, a lábak magassága a be és kicsavarással állítható. Beállítás A készüléket tökéletesen síkban kell elhelyezni, sima felületen, minimum 10cm-es távolságra a faltól és egyéb berendezésektől, hogy biztosítva legyen a természetes, szabad légáramlás a készülék körül. A szellőzés a külső borítás fém falain található nyílásokon át történik, mely biztosítja a sütő nagyobb hatékonyságát, és hosszabb élettartamát. Következésképpen a szellőző nyílások elzárása, eltorlaszolása akár rövid időre is SZIGORÚAN TILOS!!! Ha ezeket a tilalmakat nem tartják be, a gyártó minden felelősség alól mentesül, és a garancia azonnal érvényét veszti az adott készülékre. Továbbá a készülék nem alkalmas süllyesztett beépítésre, vagy más készülék csoportba történő beállításra. 2

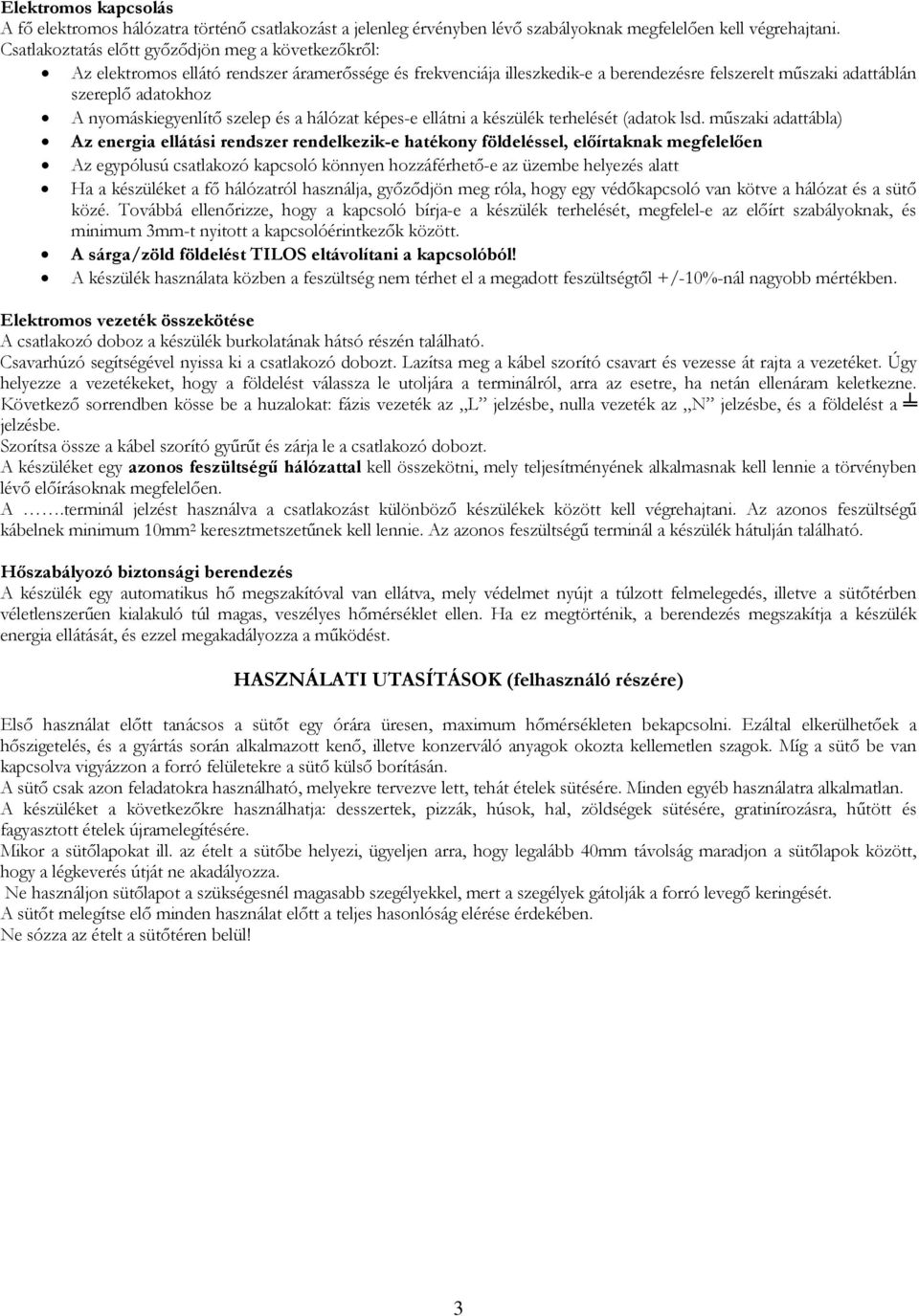

3 Elektromos kapcsolás A fő elektromos hálózatra történő csatlakozást a jelenleg érvényben lévő szabályoknak megfelelően kell végrehajtani. Csatlakoztatás előtt győződjön meg a következőkről: Az elektromos ellátó rendszer áramerőssége és frekvenciája illeszkedik-e a berendezésre felszerelt műszaki adattáblán szereplő adatokhoz A nyomáskiegyenlítő szelep és a hálózat képes-e ellátni a készülék terhelését (adatok lsd. műszaki adattábla) Az energia ellátási rendszer rendelkezik-e hatékony földeléssel, előírtaknak megfelelően Az egypólusú csatlakozó kapcsoló könnyen hozzáférhető-e az üzembe helyezés alatt Ha a készüléket a fő hálózatról használja, győződjön meg róla, hogy egy védőkapcsoló van kötve a hálózat és a sütő közé. Továbbá ellenőrizze, hogy a kapcsoló bírja-e a készülék terhelését, megfelel-e az előírt szabályoknak, és minimum 3mm-t nyitott a kapcsolóérintkezők között. A sárga/zöld földelést TILOS eltávolítani a kapcsolóból! A készülék használata közben a feszültség nem térhet el a megadott feszültségtől +/-10%-nál nagyobb mértékben. Elektromos vezeték összekötése A csatlakozó doboz a készülék burkolatának hátsó részén található. Csavarhúzó segítségével nyissa ki a csatlakozó dobozt. Lazítsa meg a kábel szorító csavart és vezesse át rajta a vezetéket. Úgy helyezze a vezetékeket, hogy a földelést válassza le utoljára a terminálról, arra az esetre, ha netán ellenáram keletkezne. Következő sorrendben kösse be a huzalokat: fázis vezeték az L jelzésbe, nulla vezeték az N jelzésbe, és a földelést a jelzésbe. Szorítsa össze a kábel szorító gyűrűt és zárja le a csatlakozó dobozt. A készüléket egy azonos feszültségű hálózattal kell összekötni, mely teljesítményének alkalmasnak kell lennie a törvényben lévő előírásoknak megfelelően. A.terminál jelzést használva a csatlakozást különböző készülékek között kell végrehajtani. Az azonos feszültségű kábelnek minimum 10mm 2 keresztmetszetűnek kell lennie. Az azonos feszültségű terminál a készülék hátulján található. Hőszabályozó biztonsági berendezés A készülék egy automatikus hő megszakítóval van ellátva, mely védelmet nyújt a túlzott felmelegedés, illetve a sütőtérben véletlenszerűen kialakuló túl magas, veszélyes hőmérséklet ellen. Ha ez megtörténik, a berendezés megszakítja a készülék energia ellátását, és ezzel megakadályozza a működést. HASZNÁLATI UTASÍTÁSOK (felhasználó részére) Első használat előtt tanácsos a sütőt egy órára üresen, maximum hőmérsékleten bekapcsolni. Ezáltal elkerülhetőek a hőszigetelés, és a gyártás során alkalmazott kenő, illetve konzerváló anyagok okozta kellemetlen szagok. Míg a sütő be van kapcsolva vigyázzon a forró felületekre a sütő külső borításán. A sütő csak azon feladatokra használható, melyekre tervezve lett, tehát ételek sütésére. Minden egyéb használatra alkalmatlan. A készüléket a következőkre használhatja: desszertek, pizzák, húsok, hal, zöldségek sütésére, gratinírozásra, hűtött és fagyasztott ételek újramelegítésére. Mikor a sütőlapokat ill. az ételt a sütőbe helyezi, ügyeljen arra, hogy legalább 40mm távolság maradjon a sütőlapok között, hogy a légkeverés útját ne akadályozza. Ne használjon sütőlapot a szükségesnél magasabb szegélyekkel, mert a szegélyek gátolják a forró levegő keringését. A sütőt melegítse elő minden használat előtt a teljes hasonlóság elérése érdekében. Ne sózza az ételt a sütőtéren belül! 3

4 A VEZÉRLŐTÁBLA HASZNÁLATA 1. hőfokszabályozó gomb 2. funkció kiválasztó gomb 3. sütés vége program gomb 4. hőfokszabályozó jelzőfény 5. sütés vége program jelzőfény 6. feszültség alatt jelzőfény Sütési idő beállítása: a sütő bekapcsolásához fordítsa a programozó gombot (1.kép) a jelhez (folyamatos működés), vagy a kiválasztott időhöz (max.120 perc) a sütési idő lejártát a sütő automatikus kikapcsolása jelzi. Sütési hőmérséklet beállítása: fordítsa a hőmérséklet szabályozó gombot (2.kép) a kívánt hőmérsékletre (max. 300 Cº). Hőfokszabályozó jelzőfény: a hőfokszabályozó narancs színű jelzőfénye kikapcsol, ha a sütő elérte a beállított hőmérsékletet. A fény ismét bekapcsol a hőfokszabályozó ismételt működésével Sütés vége program jelzőfény: a kapcsoló narancsszínű jelzőfénye azt mutatja, hogy a sütő működésbe van, és a sütési idő be van állítva. Feszültség alatt jelzőfény: a zöld színű jelzőfény azt mutatja, hogy a sütő a hálózatra van csatlakoztatva, tehát áram alatt van. Sütőtér világítás: a sütőtérben a lámpa mindig világít, ha a sütő be van kapcsolva. Sütés Főzéshez először melegítse fel a sütőt a kívánt hőmérsékletre. Mikor ezt elérte, helyezze el benne az ételt, majd ellenőrizze a sütési időt. A sütőt az elméleti kikapcsolási idő előtt 5 perccel kapcsolja ki, hogy a sütőtérben keletkezett nagy hőt kihasználja. 4

5 KF-412/KF-723 Modellek Légkeveréses sütés Kapcsolja be a sütőt és a hőfokszabályozó gombot állítsa a kívánt hőmérsékletre. Kiolvasztás Kapcsolja be a sütőt és a hőfokszabályozó gombot állítsa OFF pozícióba. KF-723M Modell Hagyományos sütés Kapcsolja be a sütőt. A funkció kiválasztó gombot (3. kép) fordítsa a jelzésre, és a hőfokszabályozót állítsa a kívánt hőmérsékletre. Ha a sütőtér alsó vagy a felső felében más hőmérsékletet szeretne, fordítsa a funkció kiválasztó gombot a vagy jelzésre. Grillezés Kapcsolja be a sütőt. A funkció kiválasztó gombot fordítsa a hőfokszabályozóval. jelzéshez, és állítsa be a kívánt hőmérsékletet a Grillezés ventillátorral Kapcsolja be a sütőt. A funkció kiválasztó gombot állítsa a hőfokszabályozóval. jelzéshez, majd állítsa be a kívánt hőmérsékletet a FONTOS: grillezni csak zárt sütőajtóval lehet. Hagyományos ventillátoros sütés Kapcsolja be a sütőt. A funkció kiválasztó gombot állítsa a hőfokszabályozóval. jelzéshez, majd állítsa be a kívánt hőmérsékletet a Légkeveréses sütés Kapcsolja be a sütőt. A funkció kiválasztó gombot állítsa a hőfokszabályozóval. jelzéshez, majd állítsa be a kívánt hőmérsékletet a Kiolvasztás Kapcsolja be a sütőt. A funkció kiválasztó gombot állítsa a pozícióba. jelzéshez, majd a hőfokszabályozó gombot állítsa OFF TANÁCSOK SÜTÉSHEZ Hagyományos sütés A hőt alulról és felülről kapja az étel, ezért ajánlatos az útmutató használata. Ha extra hőre van szüksége alul vagy felül, használja az alsó vagy felső sütési programot. Légkeveréses sütés Forró légáramlással kerül a hő az ételhez. A forró levegő gyorsan és egyenletesen oszlik el a sütőtérben, lehetővé téve különböző ételek egy időben történő sütését (feltételezve, hogy azonos hőmérsékleten kell őket sütni) anélkül, hogy az ízek vagy az illatok keverednének. Légkeveréses sütés igen praktikus fagyasztott termékek gyors kiolvasztására, csírátlanításra, gomba és gyümölcsök szárítására. 5

6 Grillezés A grillezés egy elektromos fűtőelem izzó hősugárzásával történik. A nagyon magas hőmérsékletet az infravörös sugárzás bocsátja ki egy irányban (fentről lefelé), ezért az étel felszíne nagyon gyorsan barnára sül. Grillezés ventillátorral A légáramlás és a grill fűtőelem hősugárzásának együttes működésével lehetővé válik, hogy a hő fokozatosan jusson be az étel belsejébe anélkül, hogy a felülete megégne. Desszert készítés A sütemények nagyon magas hőmérsékletet (általában ºC) és előmelegített sütőt (kb. 10 perc) igényelnek. A sütőajtót nem szabad addig kinyitni, míg a sütési idő legalább ¾ le nem járt. Felvert tésztát elég nehéz lesz elválasztani a sütőlemezről, a rendkívüli folyékonyság miatt, ebben az esetben a sütési idő is meghosszabbodik. Hús és halsütés Hús sütéskor minimum 1kg-ot süssön egyszerre, hogy megakadályozza a hús kiszáradását. Nagyon lágy vörös húsok enyhe/közepes átsütéséhez, hogy a pecsenyelé a húsban maradjon, és csak a felülete süljön át, rövid sütési idő szükséges és alacsony hőmérséklet ( ºC). A pecsenyeszósz alapanyagait csak akkor kell az edénybe azonnal elhelyezni, ha a sütési idő nagyon rövid. Különben a többi hozzávalót az utolsó fél órában kell a sütőbe tenni. Azt, hogy a hús mennyire van átsülve, úgy tudja ellenőrizni, hogy a húst megnyomja egy kanállal. Ha a hús nem ereszkedik meg, akkor át van sülve. Marha sült vagy filé (steak) készítésénél a húsnak belülről rózsaszínűnek kell maradnia, ezért a sütési idő nagyon rövid. A húsokat egy sütésre alkalmas tányéron helyezze be a sütőbe, vagy a grillre, de ilyenkor tegyen alá egy tálcát, hogy a pecsenyelét felfogja. Mikor a hús megsült, javasoljuk, hogy várjon 15 percet mielőtt felvágja a húst, hogy a pecsenyelé a húsban maradjon. Míg nem lesz az étel szervírozva a sütőben minimum hőmérsékleten tartsa melegen azt. Grillezés Majdnem minden hús grillezhető, kivéve néhány sovány vadat és húscipót. Tegyen egy kevés olajat a húsra vagy a halra, és mindig helyezze a grillre közelebb, vagy távolabb a fűtőelemtől, a sütni kívánt hús mennyiségének arányában, hogy elkerülje a felület megégetését, és hogy, megfelelően átsüljön a hús. Ajánlatos a grillhús alá tálcát tenni, hogy felfogja a lecsöpögő pecsenyelét, és zsírt. MINDENNAPI TISZTÍTÁS ÉS KARBANTATÁS Minden ilyen tevékenység előtt kapcsolja ki és feszültség mentesítse a berendezést. Általános tisztítás Akkor tisztítsa a ki a sütőt mikor kihűlt. A zománcozott felületeket langyos, tisztítószeres vízzel tisztítsa. Kerülje a súroló, karcoló anyagokat, savat melyek károsíthatják a sütőt. Az acél tisztításához ne használjon klór tartalmú tisztítószereket (nátrium hipoklorit, sósav, sav, stb.) még hígítva sem. Használjon speciális tisztítószereket vagy meleg ecetet. Alaposan öblítse le vízzel, és puha ronggyal törölje szárazra. A sütő üveg ajtaját csak meleg vízzel tisztítsa, ne használjon durva rongyot. A sütő tisztítása Azt javasoljuk, hogy a sütőt belülről csak a napi használat végén tisztítsa. A sütési maradványok eltávolítása minden nap végén megakadályozza, hogy a következő használatkor beleégjen az étel. A sütőt meleg vízzel és tisztítószerrel alaposan tisztítsa ki. A sütőajtó tisztítása Az ajtó alapos tisztításához tegye a következőket: nyissa ki teljesen az ajtót kapcsolja a gyűrűket A a csuklótartóhoz (4. kép) óvatosan emelje meg az ajtót és távolítsa el (5. kép) Sütő lámpaizzó cseréje Kapcsolja le a készüléket az elektromos hálózatról, csavarja le a védő üvegsapkát (6. kép), csavarja ki az izzót, és cserélje ki egy újra, mely magas hőmérsékletre is alkalmas (300 ºC). Az izzó a következő tulajdonságokkal rendelkezzen: Áramerősség: 230/240V Feszültség: 15W Típus: E 14 Helyezze vissza a védő üvegsapkát, majd kapcsolja ismét a hálózatra. 6

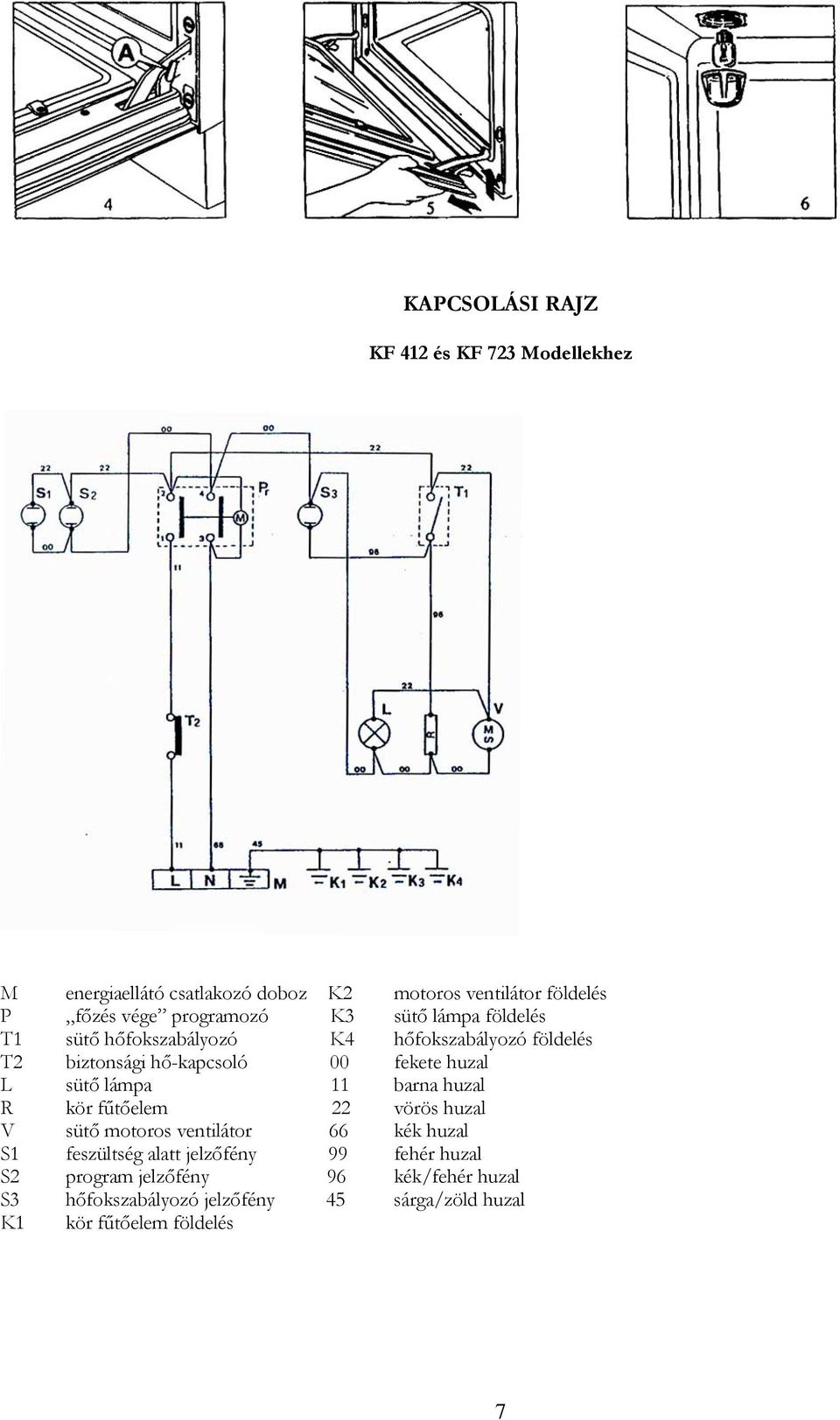

7 KAPCSOLÁSI RAJZ KF 412 és KF 723 Modellekhez M energiaellátó csatlakozó doboz K2 motoros ventilátor földelés P főzés vége programozó K3 sütő lámpa földelés T1 sütő hőfokszabályozó K4 hőfokszabályozó földelés T2 biztonsági hő-kapcsoló 00 fekete huzal L sütő lámpa 11 barna huzal R kör fűtőelem 22 vörös huzal V sütő motoros ventilátor 66 kék huzal S1 feszültség alatt jelzőfény 99 fehér huzal S2 program jelzőfény 96 kék/fehér huzal S3 hőfokszabályozó jelzőfény 45 sárga/zöld huzal K1 kör fűtőelem földelés 7

8 KAPCSOLÁSI RAJZ KF 723 M Modellhez M energiaellátó csatlakozó doboz K1 alsó fűtőelem földelés P sütő hőfokszabályozó K2 kör fűtőelem földelés T1 biztonsági hő-kapcsoló K3 radiál motor ventilátor földelés L sütő lámpa K4 felső és grill fűtőelem földelés R1 grill fűtőelem K5 világítás földelés R2 kör fűtőelem K6 sütő kapcsoló földelés R3 alsó fűtőelem 00 fekete huzal R4 felső fűtőelem 11 barna huzal V2 sugaras motoros ventilátor 22 vörös huzal S1 feszültség alatt jelzőfény 66 kék huzal S2 program jelzőfény 99 fehér huzal S3 hőfokszabályozó jelzőfény 96 kék/fehér huzal C sütő kapcsoló 45 sárga/zöld huzal MŰSZAKI SZERVIZ A karbantartó szerviz évente egy-két alkalommal meghosszabbítja a készülék életét, és jobb működést tesz lehetővé. Győződjön meg arról, hogy a szervízelést mindig szakképzett személy végezze. Alkatrész rendelés illetve egyéb információk ügyében mindig jelezze a gyártási számot és a modellt (adatok a műszaki adattáblán a berendezés hátulján találhatók). 8
