Magyar. APC Smart-UPS RT. 7500/10000VA VAC 6U toronykivitelű vagy állványra szerelhető szünetmentes tápegység

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Magyar. APC Smart-UPS RT. 7500/10000VA 200-240VAC 6U toronykivitelű vagy állványra szerelhető szünetmentes tápegység"

Átírás

1 Felhasználói kézikönyv Magyar APC Smart-UPS RT 7500/10000VA VAC 6U toronykivitelű vagy állványra szerelhető szünetmentes tápegység B 02/2004

2

3 Bevezetés Az APC Smart-UPS RT egy nagy teljesítőképességű szünetmentes tápegység (UPS), ami arra szolgál, hogy megakadályozza a teljes vagy részleges feszültség kimaradás, feszültség csökkenés és ingadozás eljutását az Ön számítógépébe, szerverébe és más érzékeny elektronikus berendezésébe. 1: ÜZEMBE HELYEZÉS Figyelem: Olvassa el a biztonsági tájékoztatót a szerelés előtt. Kicsomagolás Vizsgálja meg a szünetmentes tápegységet a kézhezvétel után. Ha sérülést észlel, haladéktalanul értesítse a szállítót és a viszonteladót. A csomagolóanyagok újrahasznosíthatók; tegye félre újrahasznosításra vagy megfelelő módon távolítsa el. Ellenőrizze a csomag tartalmát:! a szünetmentes tápegység (az akkumulátorok nincsenek csatlakoztatva)! két előlap! dokumentáció az alábbiakkal:! szoftver! Smart-UPS felhasználói kézikönyv CD! csak az XLI modellnél: hat kimeneti tápkábel! soros adatátviteli kábel! termék dokumentáció, biztonsági és szavatossági információ! SNMP/hálózati kártya felhasználói kézikönyv Akkumulátor kiszerelése Az egység nehéz. A tápegység megkönnyítéséhez távolítsa el az akkumulátorokat. Vegye figyelembe a kicsomagolási útmutatót azon a dobozon, amiben az egység szállításra került. Elhelyezés Figyelem: A szünetmentes tápegység nehéz. Olyan helyet válasszon, amely bírja a terhelést. Ne üzemeltesse a tápegységet nagyon poros környezetben vagy ahol a hőmérséklet és a nedvességtartalom megadott határokon kívül esik. Győződjön meg arról, hogy a szünetmentes tápegység elején és hátán levő szellőzőnyílások nincsenek eltakarva. Részletesebb információkért látogassa meg az APC webhelyét, 1

4 Huzalozás Figyelem: A bekötést szakképzett villanyszerelővel kell elvégeztetni. 1. Szereljen be egy a helyi villamos biztonsági előírásoknak megfelelő megszakítót (lásd az alábbi tábázatokat) csak a tápláló áramkörbe. 2. Kapcsolja KI a tápegység bemenő (lásd A) és a hálózati táplálás megszakítóját. 3. Távolítsa el a fedlapot (lásd B). 4. Távolítsa el a kör alakú kitörhető átvezetéseket. 5. Vezesse a vezetéket a fedlapon át a sorozatkapcsokhoz. Először az érintésvédelmi csatlakozást készítse el. Tartsa be az összes országos helyi elektromos előírást. (Lásd a táblázatokat és grafikonokat.) 6. Használjon megfelelő tömszelencét a bemenő és kimenő kábel csatlakozás tehermentesítéséhez. XLT, XLJ, ÉS XLTW MODELLEK Bemeneti csatlakozás Kimeneti csatlakozás (opcionális) Az L1, L2, és -hez menő vezető. Az L1A, L2A és -hez menő vezető. Rendszer Csatlakozás Feszültség Áramerősség teljes terhelésen (névleges) Külső táplálási megszakító (tipikus) Vezeték keresztmetszet (tipikus) SURT7500XLJ, SURT7500XLT, SURT7500XLTW bemenet & kimenet 200/208/220V 40 A 50 A / 2-pólusú csak tápláló csatlakozáshoz #8AWG/ 10mm 2 SURT10000XLJ, SURT10000XLT, SURT10000XLTW bemenet & kimenet 200/208/220V 54 A 70 A / 2-pólusú csak tápláló csatlakozáshoz #6AWG/ 16mm 2 2

5 XLI MODELLEK Bemeneti csatlakozás Kimeneti csatlakozás (opcionális) egyfázisú: L1, N, és -hez menő vezető. Az L1A, N1 és -hez menő vezető. háromfázisú: L1, L2, L3, N, és -hez menő vezető. Rendszer Csatlakozás Fázisszám Feszültség Áramerősség teljes terhelésen (névleges) SURT7500XLI SURT10000XLI Bemenet 1 220/230V/240V modellek Bemenet 3+ nulla 380/400/415V Kimenet 1 220/230V/240V modellek Bemenet 1 220/230V/240V modellek Bemenet 3+ nulla 380/400/415V Kimenet 1 220/230V/240V modellek Külső táplálási megszakító (tipikus) 38 A 50 A / 2- pólusú 14 A / fázis ha üzemel, 38 A az L1-en megkerülő üzemben 50 A / 4- pólusú 38 A (nem szükséges) 50 A 63 A / 2- pólusú 18 A / fázis ha üzemel, 50 A az L1-en megkerülő üzemben 63 A / 4- pólusú 50 A (nem szükséges) Vezeték keresztmetszet (tipikus) 10mm 2 10mm 2 10mm 2 16mm 2 16mm 2 16mm 2 3

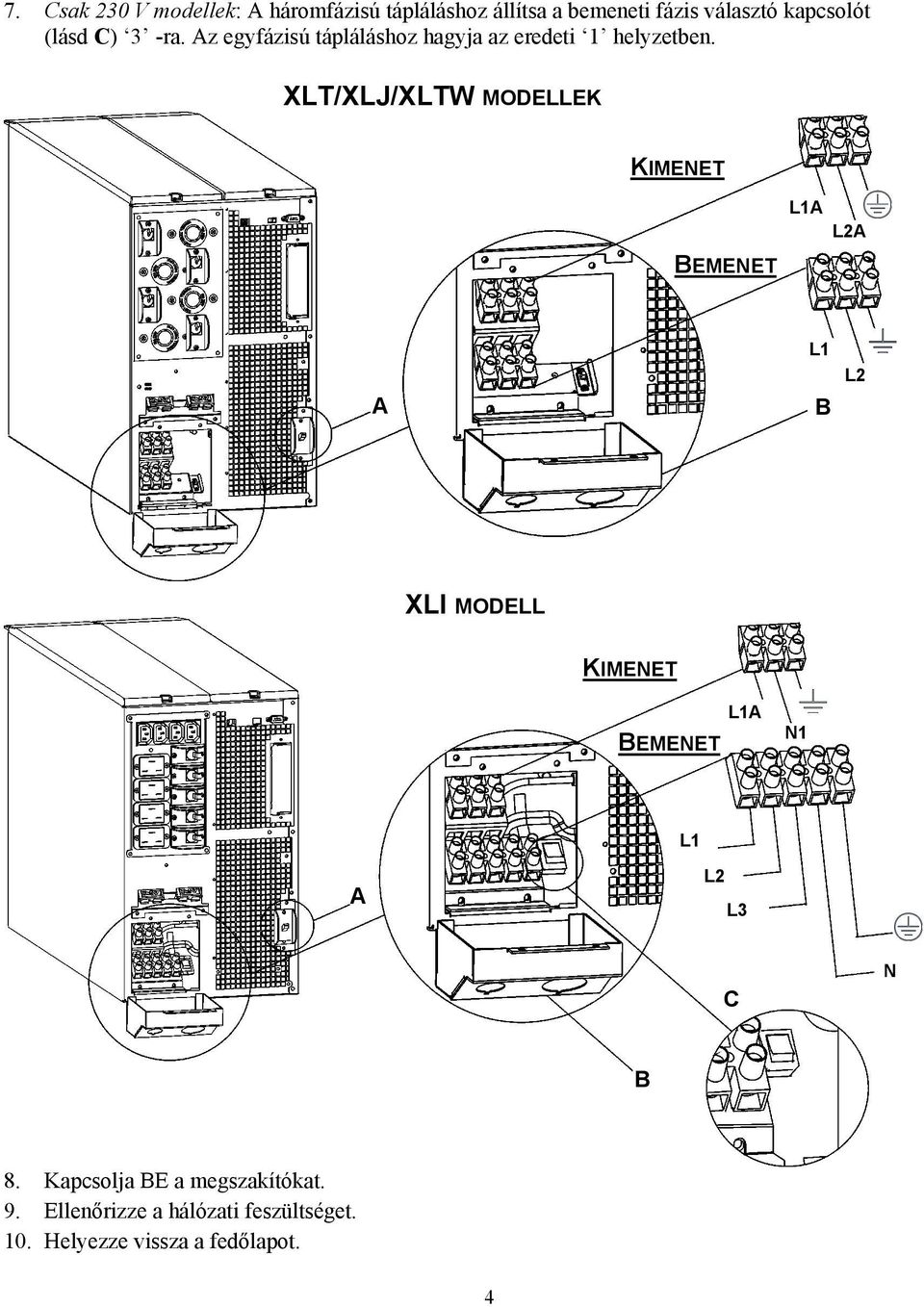

6 7. Csak 230 V modellek: A háromfázisú tápláláshoz állítsa a bemeneti fázis választó kapcsolót (lásd C) 3 -ra. Az egyfázisú tápláláshoz hagyja az eredeti 1 helyzetben. XLT/XLJ/XLTW MODELLEK KIMENET BEMENET L1A L2A A L1 B L2 XLI MODELL KIMENET BEMENET L1A N1 L1 A L2 L3 C N B 8. Kapcsolja BE a megszakítókat. 9. Ellenőrizze a hálózati feszültséget. 10. Helyezze vissza a fedőlapot. 4

7 Az akkumulátorok beszerelése és csatlakoztatása és az előlap felszerelése # $ % & ' ( 5

8 A TÁPLÁLÁS ÉS A FOGYASZTÓK CSATLAKOZTATÁSA A SZÜNETMENTES TÁPEGYSÉGHEZ 1. Kösse be a szünetmentes tápegységet (lásd Bekötés). 2. Csatlakoztassa a fogyasztót a szünetmentes tápegységhez (az XLJ/XLT/XLTW modellekhez kábelt nem mellékelünk). 3. Kapcsolja be az összes csatlakoztatott berendezést. Ha a szünetmentes tápegységet használja főkapcsolóként, akkor győződjön meg arról, hogy minden csatlakoztatott berendezés BE legyen kapcsolva. 4. Nyomja meg a gombot az előlapon a szünetmentes tápegység bekapcsolásához. A rendes üzemeltetés első három órájában az akkumulátor 90 % -os kapacitásra tölt fel. Ez alatt a kezdeti feltöltési időszak alatt ne számítson teljes áthidalási teljesítményre. 5. Konfigurálja a hálózat/snmp menedzsment kártyát (opcionális). OPCIÓK Keresse fel az APC honlapját a kapható tartozékok jegyzéke miatt.! Külső akkumulátor egység SURT192XLBP! Sin készlet SURTRK2! Leválasztó transzformátor! Szervíz megkerülő szerelőlap MEGSZAKÍTÓK Bemenő megszakító 7500/10000 VA XLI/XLJ/XLT/XLTW A szünetmentes tápegységet megvédi szélsőséges túlterheléstől ha BE van kapcsolva. A kapcsolónak bekapcsolva kell lenni a tápegység működéséhez. Kimenő megszakító 7500/10000 VA XLJ/XLT/XLTW L V 20A L V 30A Kimenő megszakító 7500/10000 VA XLI IEC 320-C13 10A minden dugalj számára IEC 320-C19 16A minden dugalj számára 6

9 ALAPVETŐ CSATLAKOZÓK Soros port Ethernet port Vészkapcsoló csatlakozó Túlfeszültségvédő csavar Külső akkumulátoregység csatlakozók Áramkezelő szoftver és interfészkészletek egyaránt használhatók a szünetmentes tápegységgel. Csak az APC által szállított vagy jóváhagyott készleteket használja. Csatlakoztassa a tápegységet az adathálózathoz. (A hálózati/snmp kártyán található.) Az opcionális vészkikapcsoló (EPO) funkció lehetővé teszi a csatlakoztatott fogyasztók azonnali feszültségmentesítését egy távolabbi helyről anélkül, hogy átkapcsolna akkumulátor üzemre (lásd EPO opció). A szünetmentes tápegység tranziens túlfeszültségvédő csavarral rendelkezik a telefon- és hálózati vonalakat védő berendezések földelt vezetékének csatlakoztatásához. A földelővezeték csatlakoztatásakor válassza le a szünetmentes tápegységet a hálózati feszültségről. A külön megvásárolható külső akkumulátoregységek a feszültségkimaradás idején hosszabb áthidalási időt biztosítanak. Ehhez a tápegységhez maximum tíz külső akkumulátoregység kapcsolható. Látogassa meg az APC honlapját, az SURT192XLBP külső akkumulátoregységre vonatkozó információért. 7

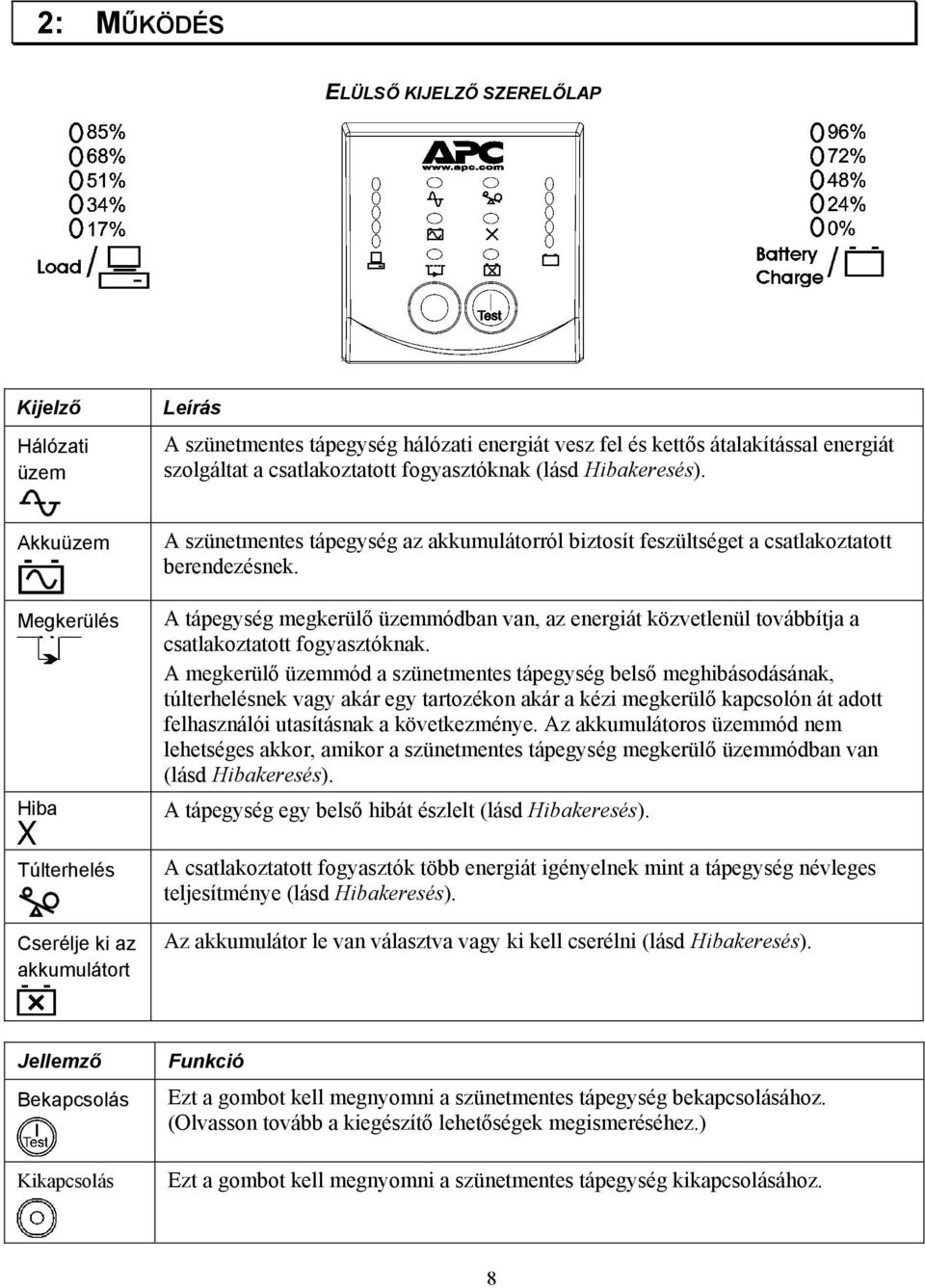

10 2: MŰKÖDÉS ELÜLSŐ KIJELZŐ SZERELŐLAP Kijelző Hálózati üzem Leírás A szünetmentes tápegység hálózati energiát vesz fel és kettős átalakítással energiát szolgáltat a csatlakoztatott fogyasztóknak (lásd Hibakeresés). Akkuüzem Megkerülés Hiba Túlterhelés Cserélje ki az akkumulátort A szünetmentes tápegység az akkumulátorról biztosít feszültséget a csatlakoztatott berendezésnek. A tápegység megkerülő üzemmódban van, az energiát közvetlenül továbbítja a csatlakoztatott fogyasztóknak. A megkerülő üzemmód a szünetmentes tápegység belső meghibásodásának, túlterhelésnek vagy akár egy tartozékon akár a kézi megkerülő kapcsolón át adott felhasználói utasításnak a következménye. Az akkumulátoros üzemmód nem lehetséges akkor, amikor a szünetmentes tápegység megkerülő üzemmódban van (lásd Hibakeresés). A tápegység egy belső hibát észlelt (lásd Hibakeresés). A csatlakoztatott fogyasztók több energiát igényelnek mint a tápegység névleges teljesítménye (lásd Hibakeresés). Az akkumulátor le van választva vagy ki kell cserélni (lásd Hibakeresés). Jellemző Bekapcsolás Kikapcsolás Funkció Ezt a gombot kell megnyomni a szünetmentes tápegység bekapcsolásához. (Olvasson tovább a kiegészítő lehetőségek megismeréséhez.) Ezt a gombot kell megnyomni a szünetmentes tápegység kikapcsolásához. 8

11 Jellemző Normál /megkerülő Hidegindítás Önteszt Hálózati feszültség kijelzése Funkció Kézileg a kapcsoló a fogyasztókat megkerülő üzembe kapcsolta, úgy hogy a hálózati energia közvetlenül a csatlakoztatott fogyasztókhoz jut. Az akkumulátoros üzemmód nem lehetséges akkor, amikor a szünetmentes tápegység megkerülő üzemmódban van. (Lásd Hibakeresés.) Ez rendkívüli üzemeltetési helyzetnek számít. Közvetlenül akkumulátor energiát szolgáltat a tápegységnek és a csatlakoztatott fogyasztóknak (lásd Hibakeresés). Nyomja meg és tartsa benyomva a gombot a szünetmentes tápegység és a csatlakoztatott fogyasztók bekapcsolásához. A tápegység kétszer sípol. A második sípszó alatt engedje el a gombot. Automatikus: A szünetmentes tápegység automatikusan egy öntesztet hajt végre minden bekapcsoláskor, és azt követően kéthetente (alapértelmezés szerint). Az önteszt alatt a szünetmentes tápegység rövid ideig akkumulátorról működteti a csatlakoztatott berendezéseket. Manuális: Az önteszt elindításához nyomja le és tartsa lenyomva pár másodpercig a gombot. A szünetmentes tápegység egyik diagnosztikai funkciója a hálózati feszültség kijelzése. Csatlakoztassa a szünetmentes tápegységet a rendes hálózati feszültségre. A szünetmentes tápegység ekkor öntesztet fog végrehajtani, ez része az eljárásnak. Az önteszt nem befolyásolja a feszültség-kijelzést. Nyomja le és tartsa lenyomva a gombot a hálózati feszültség kijelzésének megtekintéséhez. Néhány másodperc múlva az öt kijelző, az Akkumulátortöltés az előlap jobb oldalán kijelzi a bemeneti hálózati feszültséget. A feszültség leolvasására vonatkozóan lásd a bal oldali ábrát (ezek az értékek nincsenek feltüntetve a tápegységen). A tényleges hálózati feszültség a listán kijelzett érték és az utána következő nagyobb érték közé esik. 9

12 Működés akkumulátorról A Smart-UPS automatikusan átvált az akku üzemmódra hálózati feszültségkimaradás esetén. Az akkumulátorról való üzemelés során figyelmeztető jelzés hallatszik - 30 másodpercenként négy sípszó. A sípszó elnémításához nyomja meg a gombot. Ha a hálózati feszültség nem áll helyre, a szünetmentes tápegység addig szolgáltat feszültséget a csatlakoztatott berendezésnek, amíg az akkumulátor ki nem merül. Amikor már csak két perc áthidalási idő van hátra a szünetmentes tápegység folyamatos sípoló hangot ad. Ha a PowerChute vagy a hálózati/snmp kártya nincs felhasználva, az adatokat kézileg el kell menteni és a számítógépet megfelelően le kell állítani mielőtt a tápegység teljesen kisüti az akkumulátort. A szünetmentes tápegység akkumulátorának élettartama függ a használattól és a környezettől. Keresse fel a honlapot az akkumulátorok áthidalási idejének megtudakolására. 10

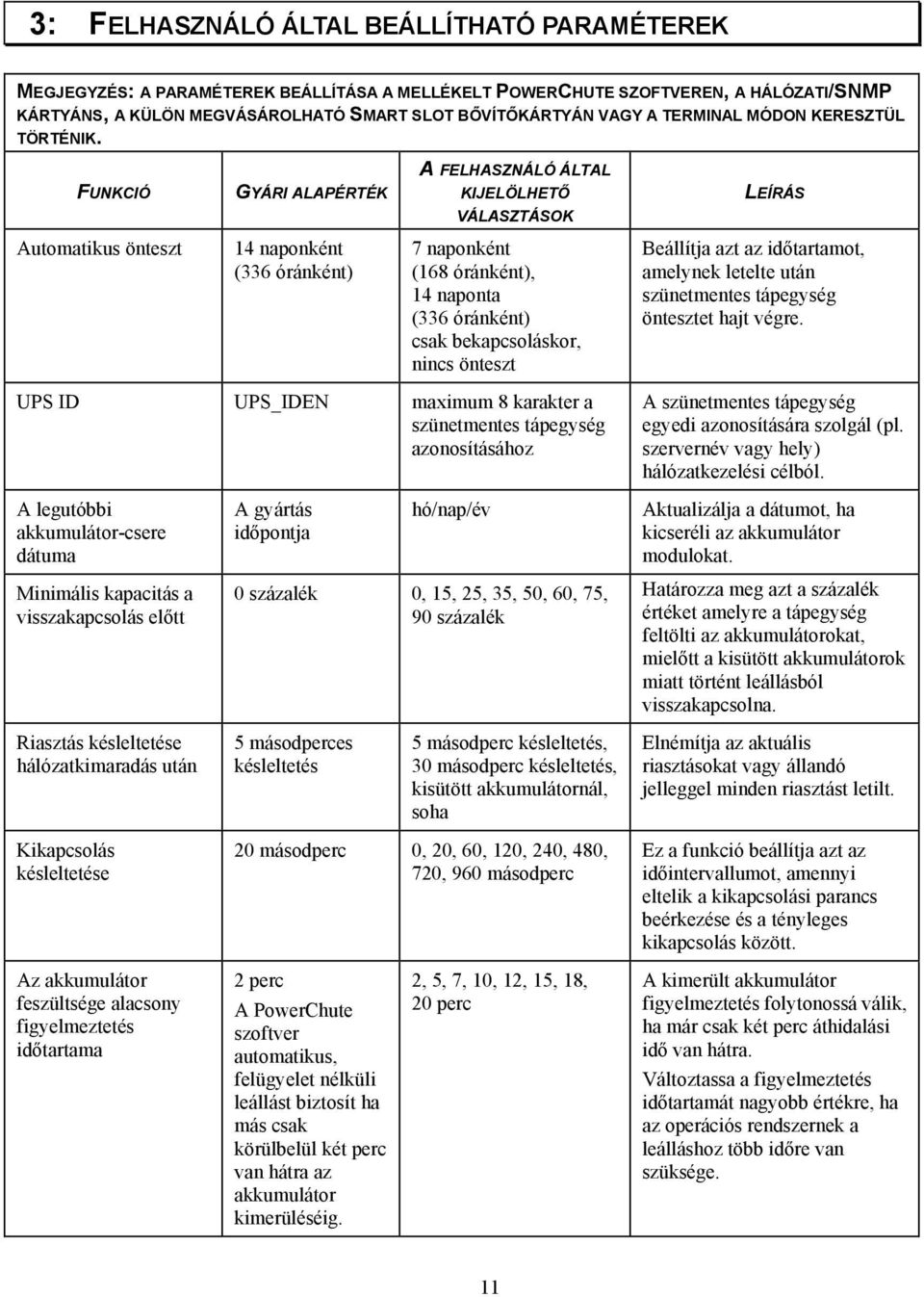

13 3: FELHASZNÁLÓ ÁLTAL BEÁLLÍTHATÓ PARAMÉTEREK MEGJEGYZÉS: A PARAMÉTEREK BEÁLLÍTÁSA A MELLÉKELT POWERCHUTE SZOFTVEREN, A HÁLÓZATI/SNMP KÁRTYÁNS, A KÜLÖN MEGVÁSÁROLHATÓ SMART SLOT BŐVÍTŐKÁRTYÁN VAGY A TERMINAL MÓDON KERESZTÜL TÖRTÉNIK. FUNKCIÓ GYÁRI ALAPÉRTÉK A FELHASZNÁLÓ ÁLTAL KIJELÖLHETŐ LEÍRÁS VÁLASZTÁSOK Automatikus önteszt 14 naponként (336 óránként) 7 naponként (168 óránként), 14 naponta (336 óránként) csak bekapcsoláskor, nincs önteszt Beállítja azt az időtartamot, amelynek letelte után szünetmentes tápegység öntesztet hajt végre. UPS ID UPS_IDEN maximum 8 karakter a szünetmentes tápegység azonosításához A szünetmentes tápegység egyedi azonosítására szolgál (pl. szervernév vagy hely) hálózatkezelési célból. A legutóbbi akkumulátor-csere dátuma Minimális kapacitás a visszakapcsolás előtt A gyártás időpontja hó/nap/év 0 százalék 0, 15, 25, 35, 50, 60, 75, 90 százalék Aktualizálja a dátumot, ha kicseréli az akkumulátor modulokat. Határozza meg azt a százalék értéket amelyre a tápegység feltölti az akkumulátorokat, mielőtt a kisütött akkumulátorok miatt történt leállásból visszakapcsolna. Riasztás késleltetése hálózatkimaradás után 5 másodperces késleltetés 5 másodperc késleltetés, 30 másodperc késleltetés, kisütött akkumulátornál, soha Elnémítja az aktuális riasztásokat vagy állandó jelleggel minden riasztást letilt. Kikapcsolás késleltetése 20 másodperc 0, 20, 60, 120, 240, 480, 720, 960 másodperc Ez a funkció beállítja azt az időintervallumot, amennyi eltelik a kikapcsolási parancs beérkezése és a tényleges kikapcsolás között. Az akkumulátor feszültsége alacsony figyelmeztetés időtartama 2 perc A PowerChute szoftver automatikus, felügyelet nélküli leállást biztosít ha más csak körülbelül két perc van hátra az akkumulátor kimerüléséig. 2, 5, 7, 10, 12, 15, 18, 20 perc A kimerült akkumulátor figyelmeztetés folytonossá válik, ha már csak két perc áthidalási idő van hátra. Változtassa a figyelmeztetés időtartamát nagyobb értékre, ha az operációs rendszernek a leálláshoz több időre van szüksége. 11

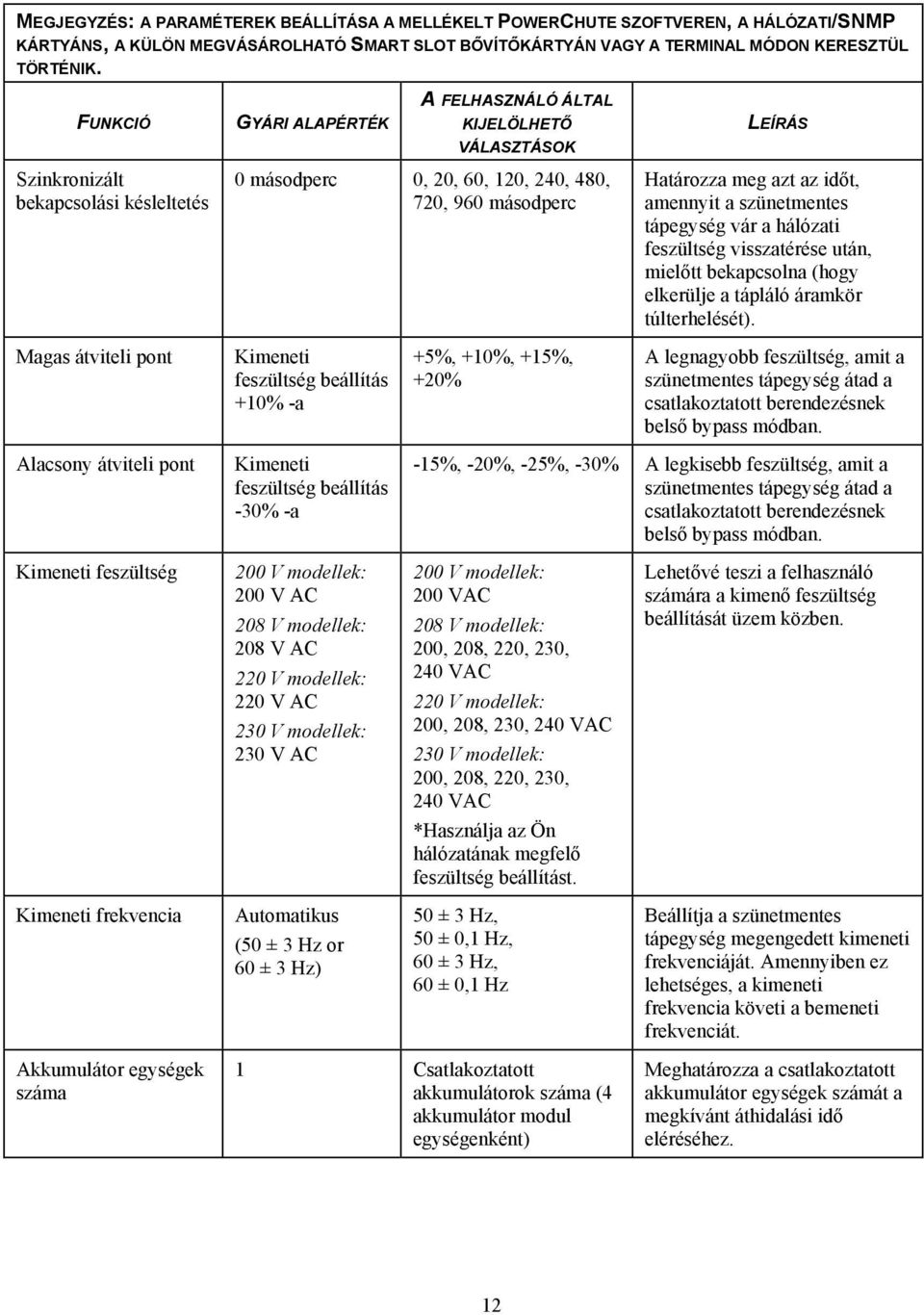

14 MEGJEGYZÉS: A PARAMÉTEREK BEÁLLÍTÁSA A MELLÉKELT POWERCHUTE SZOFTVEREN, A HÁLÓZATI/SNMP KÁRTYÁNS, A KÜLÖN MEGVÁSÁROLHATÓ SMART SLOT BŐVÍTŐKÁRTYÁN VAGY A TERMINAL MÓDON KERESZTÜL TÖRTÉNIK. FUNKCIÓ GYÁRI ALAPÉRTÉK A FELHASZNÁLÓ ÁLTAL KIJELÖLHETŐ VÁLASZTÁSOK LEÍRÁS Szinkronizált bekapcsolási késleltetés 0 másodperc 0, 20, 60, 120, 240, 480, 720, 960 másodperc Határozza meg azt az időt, amennyit a szünetmentes tápegység vár a hálózati feszültség visszatérése után, mielőtt bekapcsolna (hogy elkerülje a tápláló áramkör túlterhelését). Magas átviteli pont Kimeneti feszültség beállítás +10% -a +5%, +10%, +15%, +20% A legnagyobb feszültség, amit a szünetmentes tápegység átad a csatlakoztatott berendezésnek belső bypass módban. Alacsony átviteli pont Kimeneti feszültség beállítás -30% -a -15%, -20%, -25%, -30% A legkisebb feszültség, amit a szünetmentes tápegység átad a csatlakoztatott berendezésnek belső bypass módban. Kimeneti feszültség 200 V modellek: 200 V AC 208 V modellek: 208 V AC 220 V modellek: 220 V AC 230 V modellek: 230 V AC 200 V modellek: 200 VAC 208 V modellek: 200, 208, 220, 230, 240 VAC 220 V modellek: 200, 208, 230, 240 VAC 230 V modellek: 200, 208, 220, 230, 240 VAC Lehetővé teszi a felhasználó számára a kimenő feszültség beállítását üzem közben. *Használja az Ön hálózatának megfelő feszültség beállítást. Kimeneti frekvencia Automatikus (50 ± 3 Hz or 60 ± 3 Hz) 50 ± 3 Hz, 50 ± 0,1 Hz, 60 ± 3 Hz, 60 ± 0,1 Hz Beállítja a szünetmentes tápegység megengedett kimeneti frekvenciáját. Amennyiben ez lehetséges, a kimeneti frekvencia követi a bemeneti frekvenciát. Akkumulátor egységek száma 1 Csatlakoztatott akkumulátorok száma (4 akkumulátor modul egységenként) Meghatározza a csatlakoztatott akkumulátor egységek számát a megkívánt áthidalási idő eléréséhez. 12

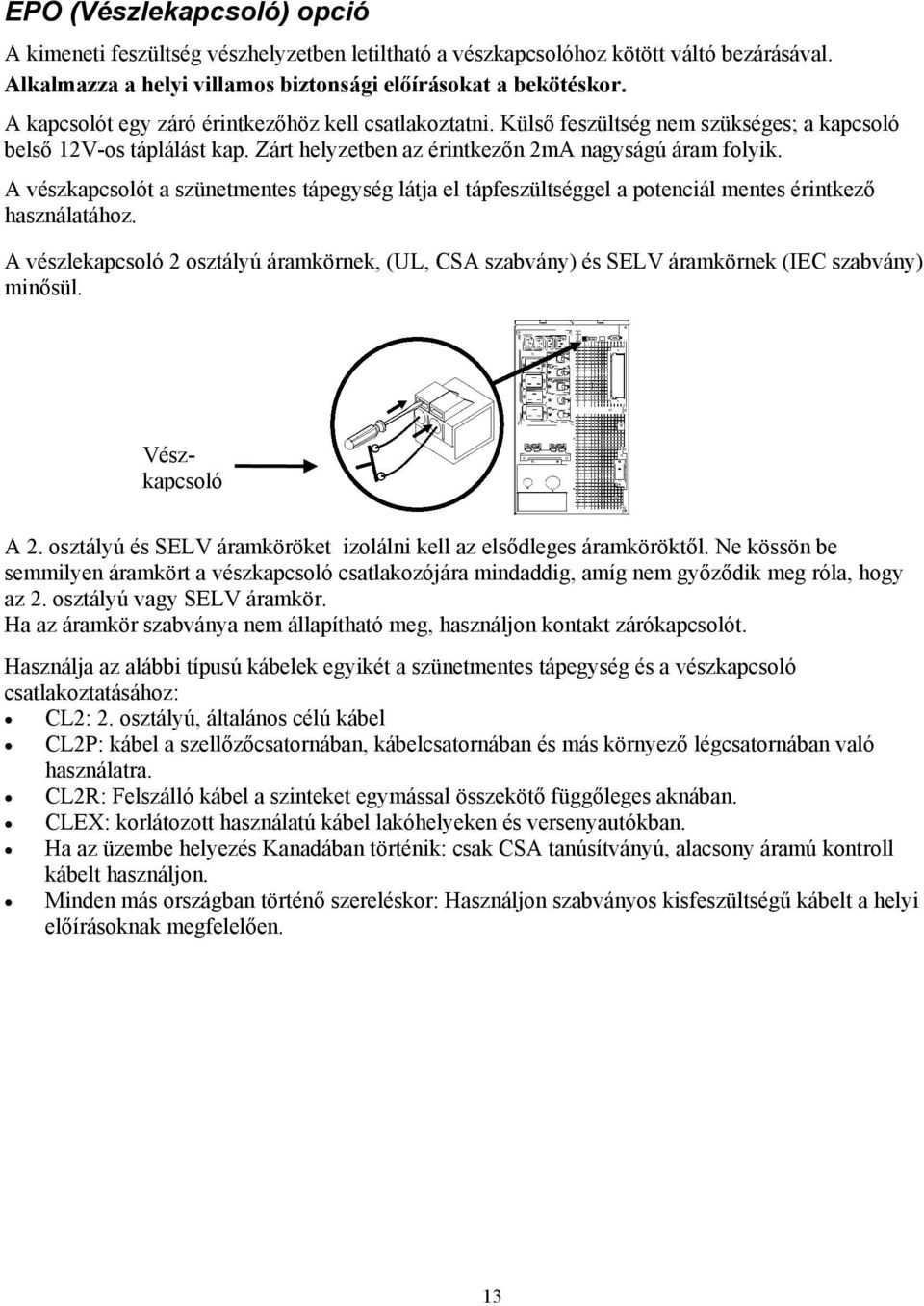

15 EPO (Vészlekapcsoló) opció A kimeneti feszültség vészhelyzetben letiltható a vészkapcsolóhoz kötött váltó bezárásával. Alkalmazza a helyi villamos biztonsági előírásokat a bekötéskor. A kapcsolót egy záró érintkezőhöz kell csatlakoztatni. Külső feszültség nem szükséges; a kapcsoló belső 12V-os táplálást kap. Zárt helyzetben az érintkezőn 2mA nagyságú áram folyik. A vészkapcsolót a szünetmentes tápegység látja el tápfeszültséggel a potenciál mentes érintkező használatához. A vészlekapcsoló 2 osztályú áramkörnek, (UL, CSA szabvány) és SELV áramkörnek (IEC szabvány) minősül. Vészkapcsoló A 2. osztályú és SELV áramköröket izolálni kell az elsődleges áramköröktől. Ne kössön be semmilyen áramkört a vészkapcsoló csatlakozójára mindaddig, amíg nem győződik meg róla, hogy az 2. osztályú vagy SELV áramkör. Ha az áramkör szabványa nem állapítható meg, használjon kontakt zárókapcsolót. Használja az alábbi típusú kábelek egyikét a szünetmentes tápegység és a vészkapcsoló csatlakoztatásához: CL2: 2. osztályú, általános célú kábel CL2P: kábel a szellőzőcsatornában, kábelcsatornában és más környező légcsatornában való használatra. CL2R: Felszálló kábel a szinteket egymással összekötő függőleges aknában. CLEX: korlátozott használatú kábel lakóhelyeken és versenyautókban. Ha az üzembe helyezés Kanadában történik: csak CSA tanúsítványú, alacsony áramú kontroll kábelt használjon. Minden más országban történő szereléskor: Használjon szabványos kisfeszültségű kábelt a helyi előírásoknak megfelelően. 13

16 Terminál üzemmód a tápegység paramétereinek konfigurálásához A terminál mód olyan menü által vezérelt interfész, amely lehetővé teszi a szünetmentes tápegység speciális konfigurálását. Csatlakoztassa a soros kábel a soros porthoz a szünetmentes tápegység hátlapján. Ha a PowerChute Network Shutdown (hálózat lekapcsoló) szoftvert használjuk: 1. Nyissa ki a terminál programot. Például: HyperTerminal Kattintson a Start => Programok => Kellékek => Kommunikáció =>HyperTerminal menüpontokra. 2. Kattintson kétszer a HyperTerminal ikonra. Kövesse az utasításkérést a név kiválasztásához, illetve az ikon kijelöléséhez. Ha megjelenik a következő üzenet,...telepítenie kell egy modemet, hagyja azt figyelmen kívül. Kattintson az OK-ra. Válassza ki a szünetmentes tápegységhez csatlakoztatott COM portot. A port beállításai: ) bit per másodperc ) adat bitek 8 ) paritás - nincs ) stop bit - 1 ) átvitelvezérlés - nincs Kattintson az Enter gombra. 3. Példa a külső akkumulátor egységek számának beállítására (SURT192XLBP): Amikor az üres terminálablak nyitva van, kövesse az alábbi lépéseket az akkumulátoregységek számának beírásához: Nyomja meg az Enter gombot a terminál mód elindításához. Nyomja meg az ENTER billentyűt többször, amíg a User Name: kijelzés meg nem jelenik. Kövesse az utasításkéréseket. Lassan írjon, várja meg amíg a karakter megjelenik az ernyőn, mielőtt a következőt beütné. Web/SNMP kártya alapbeállításai: User Name: (felhasználó neve: ) apc Password: (jelszó: ) apc Nyomja meg az 1 majd az ENTER billentyűt a Device Manager (eszköz menedzser) kiválasztásához. Válassza ki a modellt a megfelelő szám bevitelével, majd nyomja meg az ENTER-t. Nyomja meg a 3 majd az ENTER billentyűt a Configuration (konfigurálás) kiválasztásához. Nyomja meg az 1 majd az ENTER billentyűt a Battery (akkumulátor) kiválasztásához. Nyomja meg a 2 majd az ENTER billentyűt a Battery Settings (akkumulátor beállítások) megváltoztatásához. Adja meg a külső akkumulátor egység tipusát (négy akkumulátor modul egységenként), majd nyomja meg az ENTER-t.(egységek száma:1= belső akkumulátor modul, 2 = 1 SURT192XLBP, 3 = 2 SURT192XLBP, stb.) Nyomja meg a 3 majd az ENTER billentyűt a változások elfogadásához. Nyomja meg az ESC billentyűt többször (5) a főmenübe történő visszalépéshez. Nyomja meg a 4 majd az ENTER billentyűt a kilépéshez. 14

17 4: TÁROLÁS, KARBANTARTÁS, ÉS SZÁLLÍTÁS Tárolás Tárolja a szünetmentes tápegységet letakarva, olyan helyen mintha üzembenben lenne, hűvös, száraz helyen és teljesen feltöltött teleppel. (Az akkumulárotkokat hat havonta fel kell tölteni.) Tárolás láb ( m) F ( C) Akkumulátor modul(ok) cseréje Ez a szünetmentes tápegység egyszerűen, üzem közben cserélhető akkumulátor modulokkal rendelkezik. A csere biztonságos, az áramütés veszélyétől mentes folyamat. Az alábbi eljárás során bekapcsolva hagyhatja a szünetmentes tápegységet és a csatlakoztatott berendezést. A csere akkumulátorokra vonatkozó információért forduljon a viszonteladókoz vagy látogassa meg az APC honlapját, Az akkumulátor csere folyamatnak magába kell foglalni mind a tápegységben lévő minden akkumulátor modul mind pedig minden csatlakoztatott külső modul cseréjét. Amíg az akkumulátor nincs csatlakoztatva, a fogyasztók nincsenek védve a feszültség kimaradás ellen. Óvatosan bánjon a nehéz akkumulátor modulokkal. Forduljon az Akkumulátorok beszerelése és csatlakoztatása és az előlap felszerelése fejezethez az akkumulátor csere leírása miatt; az akkumulátor eltávolítás fordított sorrendben történik. Gondoskodjon arról, hogy a kimerült akkumulátor egy újrahasznosító telepre kerüljön vagy küldje vissza az APC-hez a csere akkumulátor csomagolásában. A tápegység szállítása A tápegység szállítása előtt mindig bontsa az akkumulátor modul(ok) csatlakozását az U.S. Közlekedési Minisztérium (DOT) előírásainak alapján. Az akkumulátorok a szünetmentes tápegységben maradhatnak. 1. Kapcsolja ki és húzza ki a szünetmentes tápegységhez csatlakoztatott berendezéseket. 2. Kapcsolja ki és szüntesse meg a szünetmentes tápegység csatlakozását a hálózati áramhoz. 3. Húzza ki az akkumulátorcsatlakozókat. A szállítással kapcsolatos tudnivalókat lásd az APC honlapján, 15

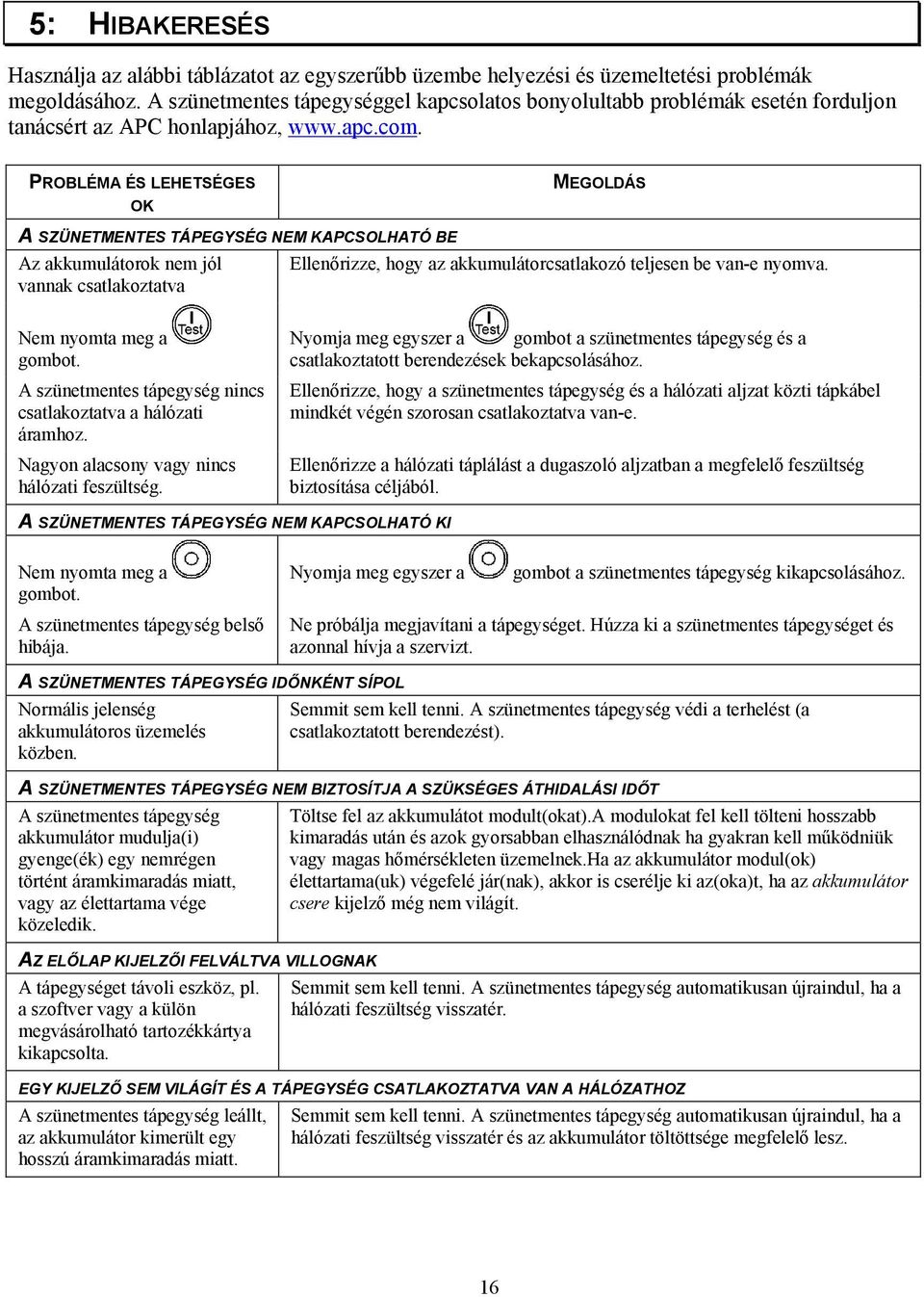

18 5: HIBAKERESÉS Használja az alábbi táblázatot az egyszerűbb üzembe helyezési és üzemeltetési problémák megoldásához. A szünetmentes tápegységgel kapcsolatos bonyolultabb problémák esetén forduljon tanácsért az APC honlapjához, PROBLÉMA ÉS LEHETSÉGES OK MEGOLDÁS A SZÜNETMENTES TÁPEGYSÉG NEM KAPCSOLHATÓ BE Az akkumulátorok nem jól Ellenőrizze, hogy az akkumulátorcsatlakozó teljesen be van-e nyomva. vannak csatlakoztatva Nem nyomta meg a gombot. A szünetmentes tápegység nincs csatlakoztatva a hálózati áramhoz. Nagyon alacsony vagy nincs hálózati feszültség. Nyomja meg egyszer a gombot a szünetmentes tápegység és a csatlakoztatott berendezések bekapcsolásához. Ellenőrizze, hogy a szünetmentes tápegység és a hálózati aljzat közti tápkábel mindkét végén szorosan csatlakoztatva van-e. Ellenőrizze a hálózati táplálást a dugaszoló aljzatban a megfelelő feszültség biztosítása céljából. A SZÜNETMENTES TÁPEGYSÉG NEM KAPCSOLHATÓ KI Nem nyomta meg a gombot. A szünetmentes tápegység belső hibája. Nyomja meg egyszer a gombot a szünetmentes tápegység kikapcsolásához. Ne próbálja megjavítani a tápegységet. Húzza ki a szünetmentes tápegységet és azonnal hívja a szervizt. A SZÜNETMENTES TÁPEGYSÉG IDŐNKÉNT SÍPOL Normális jelenség akkumulátoros üzemelés közben. Semmit sem kell tenni. A szünetmentes tápegység védi a terhelést (a csatlakoztatott berendezést). A SZÜNETMENTES TÁPEGYSÉG NEM BIZTOSÍTJA A SZÜKSÉGES ÁTHIDALÁSI IDŐT A szünetmentes tápegység akkumulátor mudulja(i) gyenge(ék) egy nemrégen történt áramkimaradás miatt, vagy az élettartama vége közeledik. AZ ELŐLAP KIJELZŐI FELVÁLTVA VILLOGNAK A tápegységet távoli eszköz, pl. a szoftver vagy a külön megvásárolható tartozékkártya kikapcsolta. Töltse fel az akkumulátot modult(okat).a modulokat fel kell tölteni hosszabb kimaradás után és azok gyorsabban elhasználódnak ha gyakran kell működniük vagy magas hőmérsékleten üzemelnek.ha az akkumulátor modul(ok) élettartama(uk) végefelé jár(nak), akkor is cserélje ki az(oka)t, ha az akkumulátor csere kijelző még nem világít. Semmit sem kell tenni. A szünetmentes tápegység automatikusan újraindul, ha a hálózati feszültség visszatér. EGY KIJELZŐ SEM VILÁGÍT ÉS A TÁPEGYSÉG CSATLAKOZTATVA VAN A HÁLÓZATHOZ A szünetmentes tápegység leállt, az akkumulátor kimerült egy hosszú áramkimaradás miatt. Semmit sem kell tenni. A szünetmentes tápegység automatikusan újraindul, ha a hálózati feszültség visszatér és az akkumulátor töltöttsége megfelelő lesz. 16

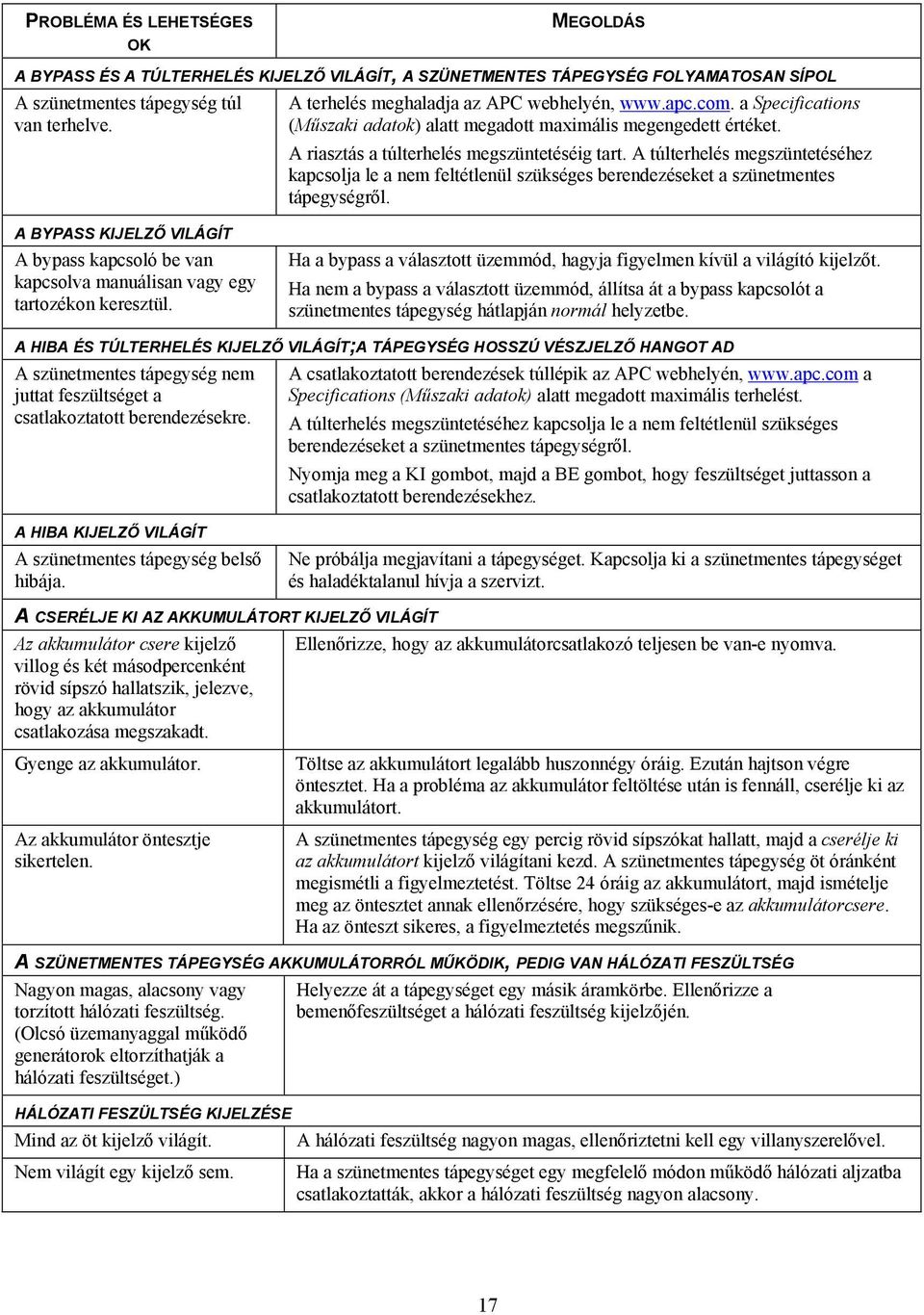

19 PROBLÉMA ÉS LEHETSÉGES OK MEGOLDÁS A BYPASS ÉS A TÚLTERHELÉS KIJELZŐ VILÁGÍT, A SZÜNETMENTES TÁPEGYSÉG FOLYAMATOSAN SÍPOL A szünetmentes tápegység túl van terhelve. A terhelés meghaladja az APC webhelyén, a Specifications (Műszaki adatok) alatt megadott maximális megengedett értéket. A riasztás a túlterhelés megszüntetéséig tart. A túlterhelés megszüntetéséhez kapcsolja le a nem feltétlenül szükséges berendezéseket a szünetmentes tápegységről. A BYPASS KIJELZŐ VILÁGÍT A bypass kapcsoló be van kapcsolva manuálisan vagy egy tartozékon keresztül. Ha a bypass a választott üzemmód, hagyja figyelmen kívül a világító kijelzőt. Ha nem a bypass a választott üzemmód, állítsa át a bypass kapcsolót a szünetmentes tápegység hátlapján normál helyzetbe. A HIBA ÉS TÚLTERHELÉS KIJELZŐ VILÁGÍT;A TÁPEGYSÉG HOSSZÚ VÉSZJELZŐ HANGOT AD A szünetmentes tápegység nem juttat feszültséget a csatlakoztatott berendezésekre. A csatlakoztatott berendezések túllépik az APC webhelyén, a Specifications (Műszaki adatok) alatt megadott maximális terhelést. A túlterhelés megszüntetéséhez kapcsolja le a nem feltétlenül szükséges berendezéseket a szünetmentes tápegységről. Nyomja meg a KI gombot, majd a BE gombot, hogy feszültséget juttasson a csatlakoztatott berendezésekhez. A HIBA KIJELZŐ VILÁGÍT A szünetmentes tápegység belső hibája. Ne próbálja megjavítani a tápegységet. Kapcsolja ki a szünetmentes tápegységet és haladéktalanul hívja a szervizt. A CSERÉLJE KI AZ AKKUMULÁTORT KIJELZŐ VILÁGÍT Az akkumulátor csere kijelző Ellenőrizze, hogy az akkumulátorcsatlakozó teljesen be van-e nyomva. villog és két másodpercenként rövid sípszó hallatszik, jelezve, hogy az akkumulátor csatlakozása megszakadt. Gyenge az akkumulátor. Az akkumulátor öntesztje sikertelen. Töltse az akkumulátort legalább huszonnégy óráig. Ezután hajtson végre öntesztet. Ha a probléma az akkumulátor feltöltése után is fennáll, cserélje ki az akkumulátort. A szünetmentes tápegység egy percig rövid sípszókat hallatt, majd a cserélje ki az akkumulátort kijelző világítani kezd. A szünetmentes tápegység öt óránként megismétli a figyelmeztetést. Töltse 24 óráig az akkumulátort, majd ismételje meg az öntesztet annak ellenőrzésére, hogy szükséges-e az akkumulátorcsere. Ha az önteszt sikeres, a figyelmeztetés megszűnik. A SZÜNETMENTES TÁPEGYSÉG AKKUMULÁTORRÓL MŰKÖDIK, PEDIG VAN HÁLÓZATI FESZÜLTSÉG Nagyon magas, alacsony vagy torzított hálózati feszültség. (Olcsó üzemanyaggal működő generátorok eltorzíthatják a hálózati feszültséget.) HÁLÓZATI FESZÜLTSÉG KIJELZÉSE Mind az öt kijelző világít. Helyezze át a tápegységet egy másik áramkörbe. Ellenőrizze a bemenőfeszültséget a hálózati feszültség kijelzőjén. A hálózati feszültség nagyon magas, ellenőriztetni kell egy villanyszerelővel. Nem világít egy kijelző sem. Ha a szünetmentes tápegységet egy megfelelő módon működő hálózati aljzatba csatlakoztatták, akkor a hálózati feszültség nagyon alacsony. 17

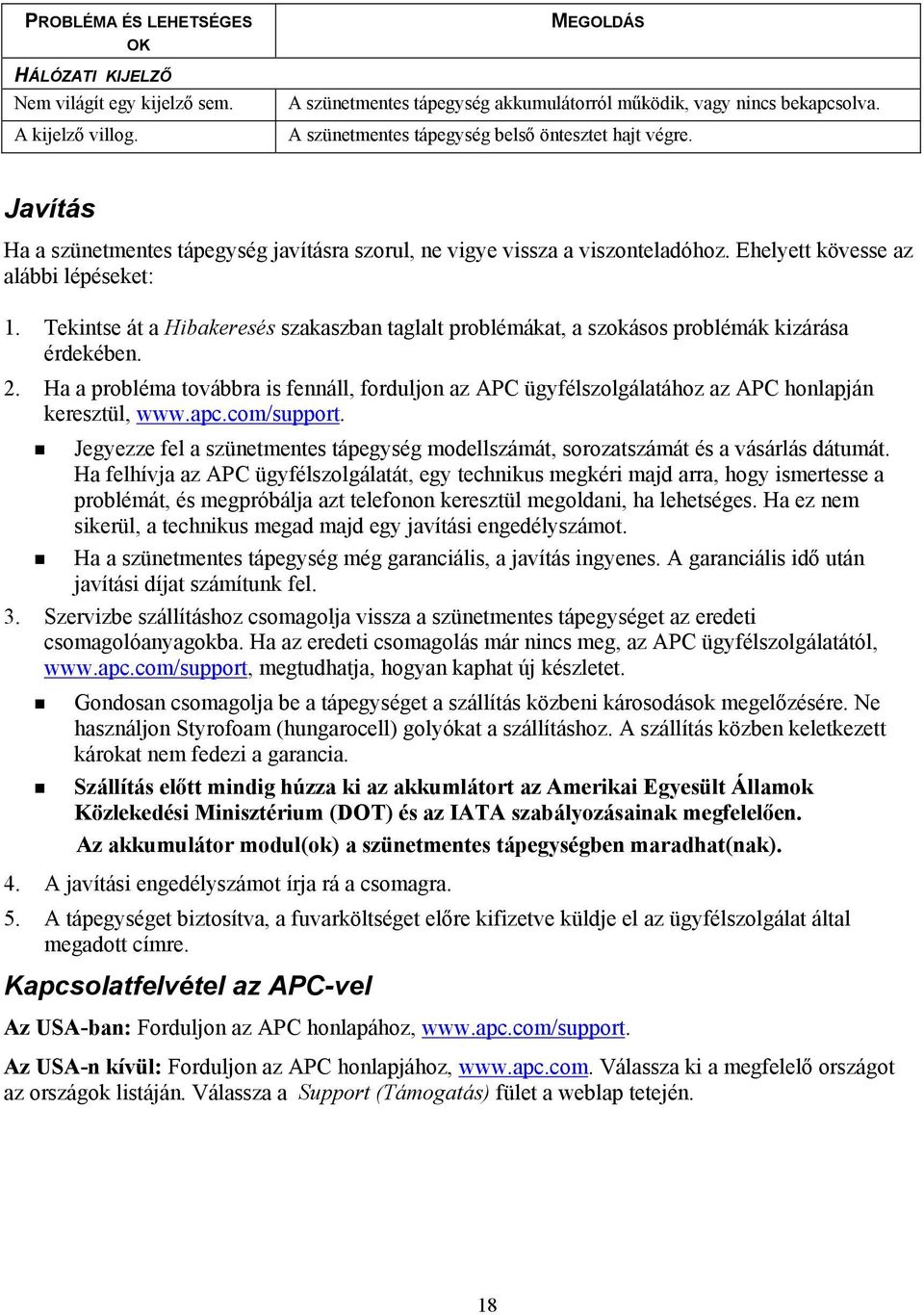

20 PROBLÉMA ÉS LEHETSÉGES OK HÁLÓZATI KIJELZŐ Nem világít egy kijelző sem. A kijelző villog. MEGOLDÁS A szünetmentes tápegység akkumulátorról működik, vagy nincs bekapcsolva. A szünetmentes tápegység belső öntesztet hajt végre. Javítás Ha a szünetmentes tápegység javításra szorul, ne vigye vissza a viszonteladóhoz. Ehelyett kövesse az alábbi lépéseket: 1. Tekintse át a Hibakeresés szakaszban taglalt problémákat, a szokásos problémák kizárása érdekében. 2. Ha a probléma továbbra is fennáll, forduljon az APC ügyfélszolgálatához az APC honlapján keresztül, * Jegyezze fel a szünetmentes tápegység modellszámát, sorozatszámát és a vásárlás dátumát. Ha felhívja az APC ügyfélszolgálatát, egy technikus megkéri majd arra, hogy ismertesse a problémát, és megpróbálja azt telefonon keresztül megoldani, ha lehetséges. Ha ez nem sikerül, a technikus megad majd egy javítási engedélyszámot. * Ha a szünetmentes tápegység még garanciális, a javítás ingyenes. A garanciális idő után javítási díjat számítunk fel. 3. Szervizbe szállításhoz csomagolja vissza a szünetmentes tápegységet az eredeti csomagolóanyagokba. Ha az eredeti csomagolás már nincs meg, az APC ügyfélszolgálatától, megtudhatja, hogyan kaphat új készletet. * Gondosan csomagolja be a tápegységet a szállítás közbeni károsodások megelőzésére. Ne használjon Styrofoam (hungarocell) golyókat a szállításhoz. A szállítás közben keletkezett károkat nem fedezi a garancia. * Szállítás előtt mindig húzza ki az akkumlátort az Amerikai Egyesült Államok Közlekedési Minisztérium (DOT) és az IATA szabályozásainak megfelelően. Az akkumulátor modul(ok) a szünetmentes tápegységben maradhat(nak). 4. A javítási engedélyszámot írja rá a csomagra. 5. A tápegységet biztosítva, a fuvarköltséget előre kifizetve küldje el az ügyfélszolgálat által megadott címre. Kapcsolatfelvétel az APC-vel Az USA-ban: Forduljon az APC honlapához, Az USA-n kívül: Forduljon az APC honlapjához, Válassza ki a megfelelő országot az országok listáján. Válassza a Support (Támogatás) fület a weblap tetején. 18

21 6: AZ ELŐÍRÁSOKKAL ÉS A GARANCIÁVAL KAPCSOLATOS INFORMÁCIÓK Vizsgáló intézetek tanúsítványai és a rádiófrekvenciára vonatkozó figyelmeztetések 200, 208, 220, 230, 240 V MODELLEK Ez a termék A kategóriájú. Lakossági környezetben rádióinterferenciát okozhat, ilyen esetben a felhasználónak kell intézkedni a zavarás megszüntetése érdekében. Ezt a készüléket bevizsgálták és megállapították, hogy megfelel az A kategóriájú digitális készülékekre vonatkozó határértékeknek az FCC előírás 15. cikkelye szerint. Ezek a határértékek kereskedelmi környezetben üzemelő készülék esetében megfelelő védelmet biztosítanak a káros zavarás ellen. Ez a készülék rádiófrekvenciát gerjeszt, használ és bocsát ki, és amennyiben nem a használati utasításnak megfelelően szerelik fel és működtetik, zavarja a rádiókommunikációt. Lakossági környezetben való használata káros interferenciát okozhat, ez esetben a felhasználónak kell saját költségére kiküszöbölnie az interferenciát. A termékhez használjon árnyékolt jelkábeleket az A kategóriára vonatkozó FCC határértékek biztosítása érdekében. BSMI 19

22 Megfelelőségi nyilatkozat 20

23 Korlátozott szavatosság Az American Power Conversion (APC) garantálja, hogy ez a termék anyag- és gyártási hibáktól mentes a vásárlás napjától számított két évig. A garancia keretében vállalt kötelezettség a hibás termékek megjavítására vagy cseréjére korlátozott. A vállalat saját belátása szerint dönthet a csere vagy a javítás mellett. Ha igénybe kívánja venni a garanciális szolgáltatást, lépjen kapcsolatba az ügyfélszolgálattal javítási engedélyszámért. A termék visszaküldésekor a szállítási költség előre fizetendő. A visszaküldött termékhez csatolni kell a tapasztalt probléma rövid leírását és a vásárlás helyét és idejét bizonyító dokumentumot. A garancia nem érvényes, ha a meghibásodás oka baleset, hanyagság, helytelen használat, illetve ha a készüléket bármilyen módon megváltoztatták vagy módosították. Ez a garancia csak az eredeti vásárló joga, akinek a vásárlástól számított 10 napon belül regisztráltatnia kell a terméket. AZ ITT LEÍRTAK KIVÉTELÉVEL AZ AMERICAN POWER CONVERSION ELZÁRKÓZIK MINDEN TOVÁBBI, KIFEJEZETT VAGY BELEÉRTETT GARANCIÁTÓL, TÖBBEK KÖZÖTT AZ ELADHATÓSÁGRA ÉS EGY ADOTT CÉLRA VALÓ ALKALMASSÁGRA VONATKOZÓ GARANCIÁTÓL IS. Egyes államok nem engedélyezik a beleértett garanciák korlátozását vagy kizárását, ezért a fenti korlátozás(ok) vagy kizárás(ok) esetleg nem érvényes(ek) a vásárlóra. A FENT KIFEJEZETTEN KÍVÜL AZ APC NEM VÁLLAL SEMMILYEN FELELŐSSÉGET A TERMÉK HASZNÁLATÁBÓL SZÁRMAZÓ KÖZVETLEN, KÖZVETETT, KÜLÖNLEGES, VÉLETLENSZERŰ VAGY KÖVETKEZMÉNYES KÁROKÉRT, MÉG AKKOR SEM, HA ILYEN KÁROK LEHETŐSÉGÉRE A FELHASZNÁLÓT FIGYELMEZTETTÉK. Az APC különösképpen nem felelős semmilyen költségért, például a nyereség vagy a bevétel kimaradásáért, a berendezés vagy a berendezés használatának hiányáért, szoftvervesztésért, adatvesztésért, pótlás költségeiért, harmadik fél követeléseiért vagy bármilyen más anyagi kárért. A szerzői jog a teljes tartalomra vonatkozik, 2004 by American Power Conversion Corporation. Minden jog fenntartva. Előzetes engedély nélkül sokszorosítása tilos, akár részben, akár egészben. Az APC, Smart-UPS és PowerChute az American Power Conversion Corporation bejegyzett védjegyei. Minden más védjegy az adott tulajdonosé. 21
