1 Sportlétesítmények (1) Zalaegerszegi Jégcsarnok és (2) MLSZ futball pályák 1. Zalagerszergi Jégcsarnok Jégcsarnok LED-es világítótestekkel világítva A 10 éves múltra visszatekintő csarnok üzemeltetését a Zalaegerszeg a Jégsportért Alapítvány látja el. Korábbi üzemeltetői alatt többször bezárt és kinyitott a jégcsarnok, elfogyott támogatások és magas üzemelési költségek miatt. Az építmény új üzemeltetőjének 21. századi szemléletét jól mutatja az a tény, hogy 2013-ban döntés született a sportpálya LED-es világítótestekkel való korszerűsítéséről. A csarnokot egész évben (nyári időszakban száraz edzésekre) gyermek, ifjúsági, serdülő és felnőtt szinkronkorcsolya és jégkorong csapatok, valamint télen a közönség veszi igénybe. Reggel 6 és este 10 óra között, átlagos órát üzemeltetik a világítást. Az jégpálya teljesen zárt, ablakok nélküli területen található, így különösen nagy jelentőséggel bír a világítás. A csarnok építésekor fémhalogén lámpatestekkel látták el a pályát. A korszerűsítés előtt összesen 85 db 400W-os és 25 db 250W-os névleges teljesítményű fémhalogén világítótest látta el a jégpálya megvilágítását. Alternatív világítás hiányában a wattot meghaladó beépített teljesítmény olyan hatalmas fogyasztást eredményezett egy napra vetítve ( Ft/10 óra üzemidő), hogy az edzések alkalmával csak a beépített teljesítmény felét használták. A teljes rendszert kizárólag bajnoki mérkőzések és korcsolyaversenyek alkalmával kapcsolták fel. Tovább növelte téli időszakban a csarnok villamos energia fogyasztását a fémhalogén lámpatestek által generált hő ellensúlyozására bevitt többlet energia a jég hűtésére.

Korábbi üzemeltetői alatt többször bezárt és kinyitott a jégcsarnok, elfogyott támogatások és magas üzemelési költségek miatt. Az építmény új üzemeltetőjének 21.

2 A lámpatestek kiosztását a teljes rendszerre optimalizálták, így amikor csak a rendszer részeit működtették, akarva-akaratlanul is foltos, egyenletlen megvilágítású pályát kaptak (megvilágítási értékek: E min =30, E max =700, E m =527 lux közötti megvilágítás értékekkel, E m /E min =0.057 megvilágítási egyenletességgel) ami rendkívül zavaró a pályán mozgó sportolónak. Helyszíni felmérés után a Berton Világítástechnika kft kifejlesztett a jégcsarnok számára egy IK10-es, ütésálló sportlámpát, ami még egy erősen ellőtt jégkorong becsapódásának is ellenáll. A sportcsarnok beruházási lehetősége a leggyakrabban használt lámpatestek (edzés üzemmód: lux átlag megvilágítási értékkel) kiváltását tette lehetővé. 10 sorban, soronként 8 db 2x50 W teljesítményű Skeleton DUO Sport világítótestet gyártottunk le és szereltünk fel. A visszamérésnél átlagosan 455 lux megvilágítási értéket és 0.55-ös egyenletességet kaptunk (megrendelőnk minimum 300 lux megvilágítási értéket jelölt meg követelményként). A beépített teljesítményt W-ról levittük W-ra! Ennek eredményeképpen a fogyasztás drasztikusan lecsökkent. Fénymérés a jégen Áramerősségek összehasonlítása és megtakarítás mértéke: Világítótest típus és beépített névleges teljesítmény 1. fázis 2. fázis 3. fázis Összesen Valós felvett összteljesítmény Fémhalogén W 84 A 81 A 46 A 211 A W Skeleton Duo Sport LED 8.000W 12 A 12 A 13 A 37 A W Különbség: W 33 Ft/kWh áramdíjjal számolva a megtakarítás mértéke: 10 órás üzemidő alatt: Ft 30 nap x 10 óra alatt: Ft 12 hónap X 30 nap X 10 óra alatt: Ft A világítótestek felszerelése óta (2013 december) karbantartás-mentes a rendszer, meghibásodás nem történt!

Helyszíni felmérés után a Berton Világítástechnika kft kifejlesztett a jégcsarnok számára egy IK10-es, ütésálló sportlámpát, ami még egy erősen ellőtt jégkorong becsapódásának is ellenáll.

3 2. MLSZ 42X22 méteres futball pálya Iszkaszentgyörgyön és Dunapatajon Az MLSZ országos futballpálya építési programjára több település pályázhatott az elmúlt időszakban. Néhány település kiegészítő opcióként a pályák megvilágítását fémhalogén lámpatestek helyett LEDes világítótestekkel rendelte meg. Iszkaszentgyörgy és Dunapataj önkormányzata is így tett. Ahhoz, hogy a legkisebb beépített teljesítménnyel a lehető legegyenletesebb fényeloszlást és megvilágítási értékeket produkáljunk a 4 oszloppal felszerelt pályán, gépészmérnökeink és világítástechnikai szakmérnökeink egy oszloponként 6 fejű világítótesttel felszerelt rendszert terveztek. A fényméretezésből kiderült, hogy a világítótesteket más-más optikákkal és különböző dőlésszögekkel kell kialakítanunk. Látványtervek

Ahhoz, hogy a legkisebb beépített teljesítménnyel a lehető legegyenletesebb fényeloszlást és megvilágítási értékeket produkáljunk a 4 oszloppal felszerelt pályán, gépészmérnökeink és

Fényvetők vízszintes beállításai Fényméretezés (3D és hamis szín kép) A világítást így 4 oszlopon, oszloponként 6 db, különböző optikával és dőlésszöggel ellátott 115W-os névleges teljesítményű

4 Fényvetők vízszintes beállításai Fényméretezés (3D és hamis szín kép) A világítást így 4 oszlopon, oszloponként 6 db, különböző optikával és dőlésszöggel ellátott 115W-os névleges teljesítményű LED-es fényvetővel oldottuk meg. A rendszer beépített névleges összteljesítménye így Watt (4 oszlop X 6 db LED fényvető X 115W). Ha fémhalogén lámpatestekkel készült volna el a pálya, akkor a rendszer beépített névleges összteljesítménye Watt lett volna (4 oszlop X 3 db fémhalogén lámpatest X 400W). A következő oldalon megtekintheti a fénymérésről készült jegyzőkönyvet. Az elvárt megvilágítási értékeket ( lux) meglehetősen túlteljesítjük az 193 lux átlag megvilágítási értékkel (E m =193 lux).

Ha fémhalogén lámpatestekkel készült volna el a pálya, akkor a rendszer beépített névleges összteljesítménye 4.800 Watt lett volna (4 oszlop X 3 db fémhalogén lámpatest X 400W).

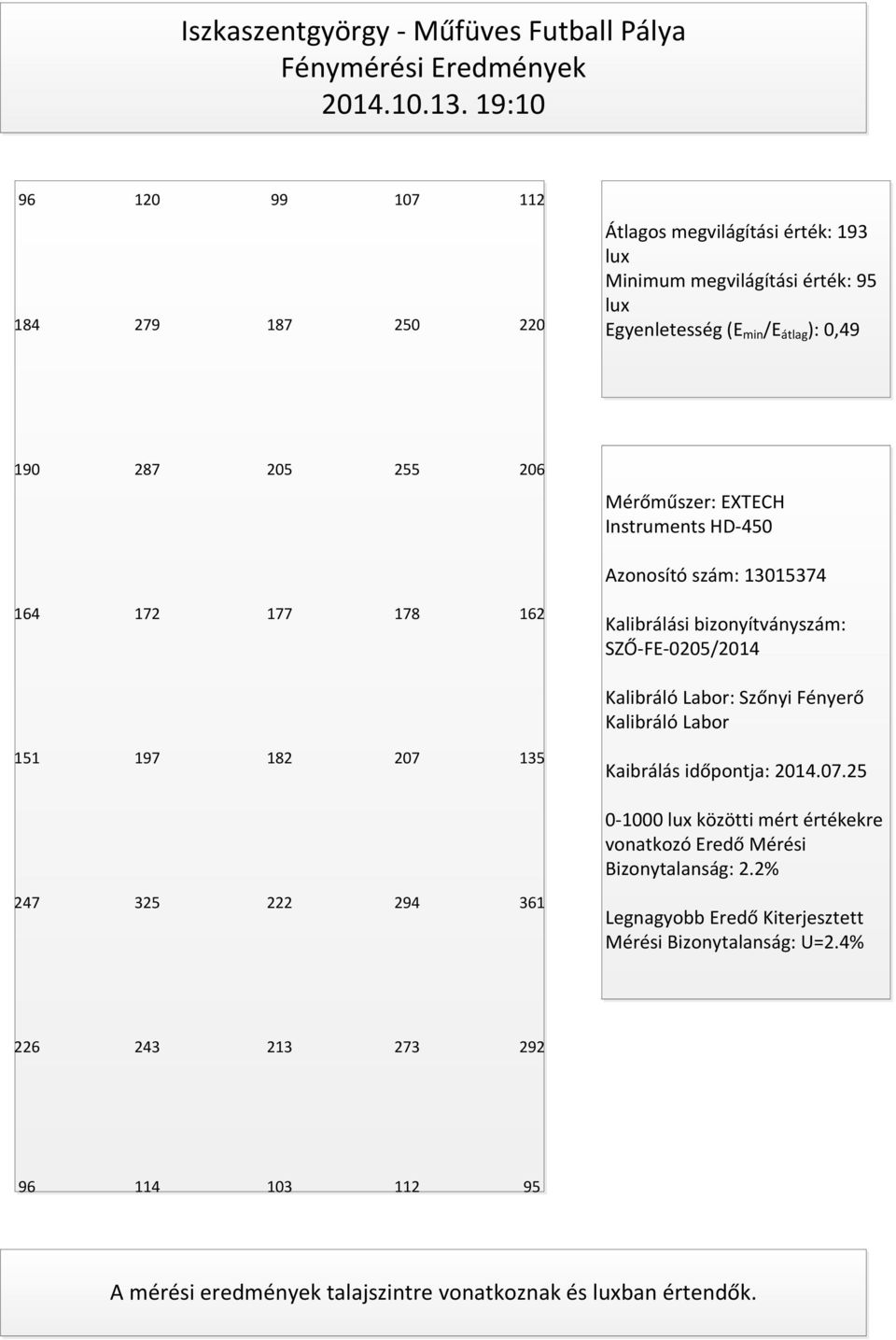

5 Iszkaszentgyörgy - Műfüves Futball Pálya Fénymérési Eredmények : Átlagos megvilágítási érték: 193 lux Minimum megvilágítási érték: 95 lux Egyenletesség (E min /E átlag ): 0, Mérőműszer: EXTECH Instruments HD-450 Azonosító szám: Kalibrálási bizonyítványszám: SZŐ-FE-0205/2014 Kalibráló Labor: Szőnyi Fényerő Kalibráló Labor Kaibrálás időpontja: lux közötti mért értékekre vonatkozó Eredő Mérési Bizonytalanság: 2.2% Legnagyobb Eredő Kiterjesztett Mérési Bizonytalanság: U=2.4% A mérési eredmények talajszintre vonatkoznak és luxban értendők.

Mérőműszer: EXTECH Instruments HD-450 Azonosító szám: 13015374 164 172 177 178 162 Kalibrálási bizonyítványszám: SZŐ-FE-0205/2014 Kalibráló Labor: Szőnyi Fényerő Kalibráló Labor 151 197

6 Képek az iszkaszentgyörgyi műfüves futball pályáról:
