1 C 4 / C 5 H Üzembe helyezési útmutató és kapcsolási vázlat könyv Ipari kapu vezérlés Kérjük, Œrizze meg gondosan ezt az útmutatót.

2 . Tartalomjegyzék Fejezet Oldal.Tartalomjegyzék.A jelképek magyarázata 3 3.A C 4 / C 5 vezérlés ábrái 5 4.Fontos biztonsági elœírások 5.A C 4 / C 5 vezérlés üzembe helyezése 5. A 'Command ' fóliabillentyı csatlakoztatása 5. A vezérlés és az ajtólap csatlakoztatása Az elsœ mıködési ellenœrzés Referenciapont-beállítás.KijelzŒ-funkciók és programozási lehetœségek. A kijelzœ-funkciók és a programozási lehetœségek áttekintése 3. A meghajtás alapfunkcióinak a programozása.3 A kibœvített meghajtásfunkciók programozása 9 7.A záróél-biztosítás csatlakoztatása 5.A külsœ kiszolgáló elemek csatlakoztatása és üzembe helyezése. RádióvezérlŒ 7. KülsŒ kiszolgáló elemek (mıködési leírás).3 KülsŒ infrasorompó 9.4 Végállás-jelentŒk (relék) és jelzœláma-csatlakoztatás 3 9.Hibakódok 33 0.Függelék 0. Bekötési terv: A C 4 hálózat-/ motor vezérlésének bekötése Bekötési terv: A C 5 hálózat-/ motor vezérlésének bekötése EllenŒrzési útmutató 3 Magyar /. oldal

3 . Jelmagyarázat Vigyázat! Balesetveszély! Itt fontos biztonsági elœírások találhatók, amelyeket a személyi sérülések elkerülésére feltétlenül be kell tartani! Figyelem! Dologi kár veszélye! Itt fontos biztonsági elœírások találhatók, amelyeket a dologi károk elkerülésére feltétlenül be kell tartani! MıködésellenŒrzés: A legtöbb kiszolgáló elem csatlakoztatása és programozása után a vezérlés. Mıködése ellenœrizhetœ. Ezt azért érdemes elvégezni, mert azonnal észrevehetœk a hibák és idœ takarítható meg a hibakeresésnél. Figyelemfelkeltés / tipp Magyar / 3. oldal

4 . Jelmagyarázat A vezérlés, a meghajtás stb. jelképei: Üzem, hálózati feszültség Jeladás Zavar Kapu nyit Kapu zár Nyomatékkorlát Állj Fordulatszám-érzékelŒ A vezérléshez Lazakötél-kapcsoló ÖsszekötŒ vezeték SzerelŒajtó kapcsoló Automatikus zárás Világítás KülsŒ kiszolgáló egységek Elektronikus antenna KülsŒ infrasorompó Adó (optoérzékelœ, infrasorompó) VevŒ (optoérzékelœ, infrasorompó) Záróél-biztosítás Magyar / 4. oldal

5 3. A C 4 / C 5 vezérlés ábrái A kapu környezetének áttekintœ rajza: A Fóliabillentyızet B A vezérlés csatlakozásai a meghajtómotorban C Referenciapont-kacsoló D Telepítési oldalon lévœ dugaszoló aljzat CEE norma: A E Csatlakozás a kapuhoz Kulcsos kapcsoló: 0 piros KI I kék BE EllenŒrzŒlámpák:.Infrasorompó. Kapu nyit végállás 3. Zárási idœk 4.Kapu zár végállás 5.Referencia-pont. Zavar 7.Impulzusadás.Tápfeszültség KezelŒegységek: 0.PROGRAMOZáS nyomógomb. KAPU NYIT nyomógomb. KAPU ZáR nyomógomb 3. ÁLLJ nyomógomb Dugós csatlakozók: 5. X3 Záróél-biztosítás 7.X0 KülsŒ kiszolgáló egységek.x0 KülsŒ infrasorompó 9.Xc VezérlŒkészülékek IMPULZUS csatlakozópontja. sz. ábra: A kapu környékének áttekintése 4. sz. ábra: Fóliabillentyızet és kulcsos kapcsoló O O O O 3 O 30 O O O !!3! O 7 O 9 O O 5 O 5 O 4 O 3 O 7 O 3. sz. ábra: A vezérlés kezelœ felülete 30.F Biztosíték max.4a MT (csak C 5) 3.S Az SKS-tesztelés programozó kapcsolója 0 P I Magyar / 5. oldal

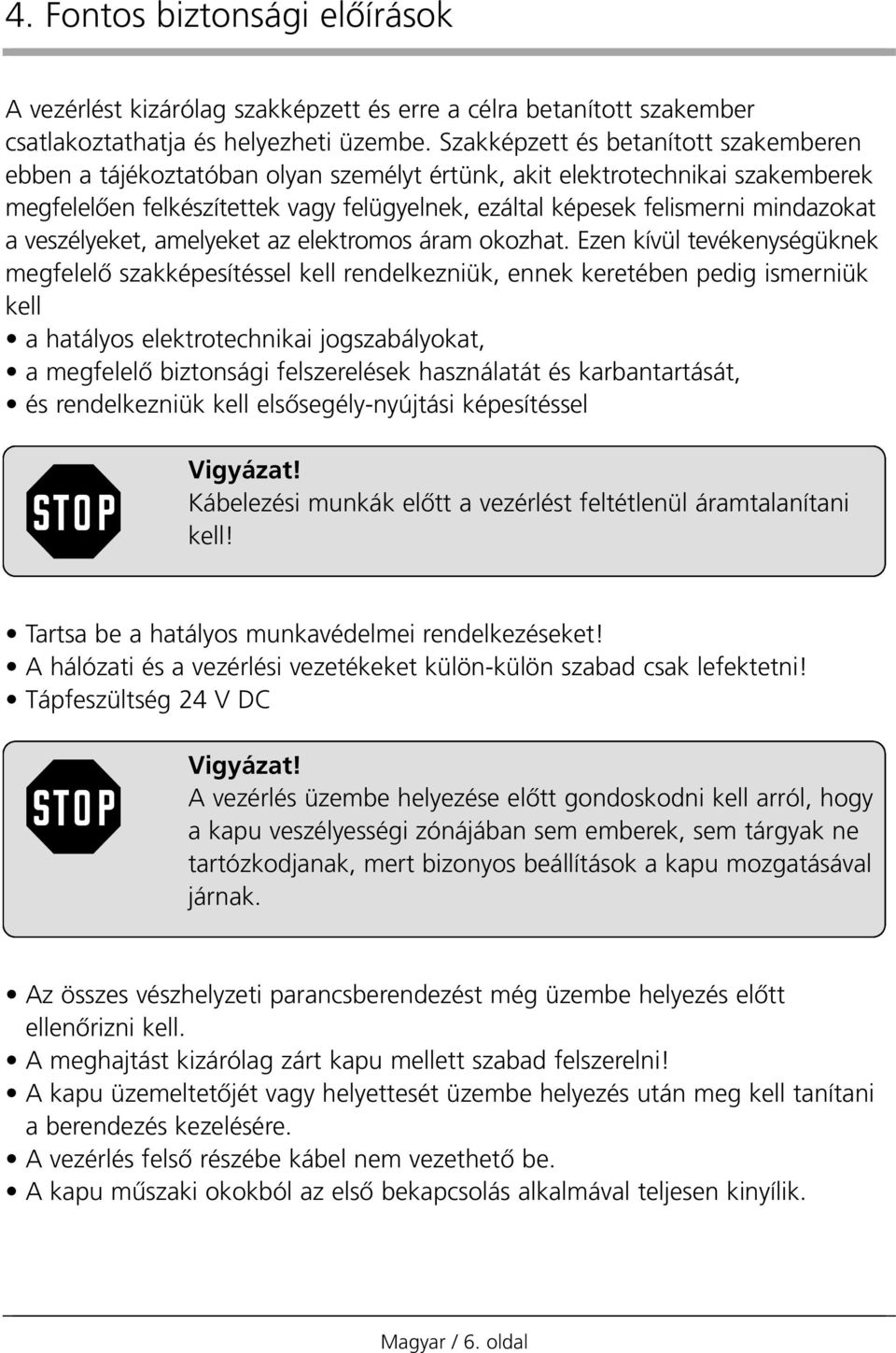

6 4. Fontos biztonsági elœírások A vezérlést kizárólag szakképzett és erre a célra betanított szakember csatlakoztathatja és helyezheti üzembe. Szakképzett és betanított szakemberen ebben a tájékoztatóban olyan személyt értünk, akit elektrotechnikai szakemberek megfelelœen felkészítettek vagy felügyelnek, ezáltal képesek felismerni mindazokat a veszélyeket, amelyeket az elektromos áram okozhat. Ezen kívül tevékenységüknek megfelelœ szakképesítéssel kell rendelkezniük, ennek keretében pedig ismerniük kell a hatályos elektrotechnikai jogszabályokat, a megfelelœ biztonsági felszerelések használatát és karbantartását, és rendelkezniük kell elsœsegély-nyújtási képesítéssel Vigyázat! Kábelezési munkák elœtt a vezérlést feltétlenül áramtalanítani kell! Tartsa be a hatályos munkavédelmei rendelkezéseket! A hálózati és a vezérlési vezetékeket külön-külön szabad csak lefektetni! Tápfeszültség 4 V DC Vigyázat! A vezérlés üzembe helyezése elœtt gondoskodni kell arról, hogy a kapu veszélyességi zónájában sem emberek, sem tárgyak ne tartózkodjanak, mert bizonyos beállítások a kapu mozgatásával járnak. Az összes vészhelyzeti parancsberendezést még üzembe helyezés elœtt ellenœrizni kell. A meghajtást kizárólag zárt kapu mellett szabad felszerelni! A kapu üzemeltetœjét vagy helyettesét üzembe helyezés után meg kell tanítani a berendezés kezelésére. A vezérlés felsœ részébe kábel nem vezethetœ be. A kapu mıszaki okokból az elsœ bekapcsolás alkalmával teljesen kinyílik. Magyar /. oldal

7 4. Fontos biztonsági elœírások Vigyázat! Figyeljen a szerelésre az IP 5 szerint: legkésœbb az üzembe helyezés után a dugaszolható hálózati csatalakozást fix kábelezéssel kell helyettesíteni! Ehhez mindenpólusú lekapcsoó berndezést kell alkalmazni! Vigyázat! A veszélyt jelzœ figyelmeztetések figyelmen kívül hagyása személyi sérüléshez és dologi kárhoz vezethet! Magyar / 7. oldal

8 5. A C 4 / C 5 vezérlés üzembe helyezése 5. A 'Command ' fóliabillentyı csatlakoztatása Funkció: A 'Command ' fóliabillentyı (cikkszáma 53 0) hatására a kapu zárva és kapu nyitva irányokban mozog illetve a mozgó kapu megállítható. A beépített kulcsos kapcsoló lehetœvé teszi a vezérlés kikapcsolását. Csatlakoztatás: Oldja ki a ház felsœ részén található négy csavart A ház alsó részét a kapu közelében jól hozzáférhetœ helyen rögzítse a falhoz A berendezéssel szállított rendszerkábelt húzza át a ház alsó része és a fal között Távolítsa el a (A) rövidzáró dugóját a X0 A konnektorból Kösse össze a fóliabillentyıt a vezérléssel az4. sz. ábrán látható módon 4.sz. ábra: a fóliabillentyızet csatlakoztatása Zárja le a fóliabillentyı házát A kulcsos kapcsolót helyezze 'BE' állásba (kék színı jelölés) Magyar /. oldal

9 5. A C 4 / C 5 vezérlés üzembe helyezése 5. A vezérlés és az ajtólap összekapcsolása Vigyázat! A C 4 / C 5 vezérlés szünetáramú áramkörrel van ellátva. Ha a szünetáramú áramkör megszakad, a kaput elektromosan nem lehet mozgatni. A szünetáramú elemei a lazakötél-kapcsoló, a szerelœajtó-kapcsoló és a //berendezés-kapcsoló. Ha ezek az elemek hiányoznak, akkor az X3-as dugós kapcsolóba be kell dugni a berendezéshez mellékelt rövidrezáró dugót. Csatlakoztatás: Az elektromos összeköttetéseket a 5. ábrán látható módon végezze el. Figyelem! Ha élzár-biztosítással rendelkezœ kaput helyez üzembe, elœbb akkor is a 5. ábra szerint kell eljárni. Az optoérzékelœket (adót és vevœt) késœbb kell csatlakoztatni. Magyar / 9. oldal

10 5. A C 4 / C 5 vezérlés üzembe helyezése Jelmagyarázat: Kapcsolók: (rendszerdugók): S5 SzerelŒajtó-kapcsoló S Lazakötél-kapcsoló S7 Éjszaki zár Kapcsolók (csavarkapcsok): S5a * SzerelŒajtó-kapcsoló Sa * Lazakötél-kapcsoló Sb Kötélelhelyezkedés-biztosítás Dugós csatlakozók: X3 Záróél-biztosítás (a vezérlésben) X7A SzerelŒajtó-érintkezŒ X7B Lazakötél-kapcsoló X7C Éjszakai zár X7D Lazakötél-kapcsoló X73 ÖsszekötŒ vezeték X74 Adó optoérzékelœ Kapcsok: X7C Spirálvezeték X7H Szünetáramú áramkör X7L Lazakötél-kapcsoló X7V ÖsszekötŒ kapocs 5. sz. ábra: A vezérlés és az ajtólap csatlakoztatása * Csatlakoztatáskor a rövidrezáró hidat el kell távolítani Ha van ilyen 5.3 Az elsœ mıködésellenœrzés Dugja be a vezérlés hálózati dugóját a telepítési oldalon lévœ CEE A normás dugaszolóaljzatba. Ügyeljen arra, hogy a dugaszolóaljzatban a vezérlés típustábláján megadott feszültség meglegyen és a védelmi osztály megfeleljen a helyi elœírásoknak. Magyar / 0. oldal

11 5. A C 4 / C 5 vezérlés üzembe helyezése A vezérlés rögzítéséhez kétpólusú fœkapcsolóra van szükség. A C 4 típusnál ügyeljen arra, hogy a forgómezœ jobbra forogjon MıködésellenŒrzés Hálózati csatlakozás és meghajtás-kábelezés: Figyelem! Az alábbi beállítások során feltétlenül ügyeljen arra, hogy a kapu SOHA ne nyisson vagy zárjon teljesen. A mechanikai végállások elérése elœtt legalább 50 cm-rel állítsa meg a kaput az ÁLLJ nyomógomb mıködtetésével (3). Félig nyissa ki a kaput kézzel. Kapcsolja be a hálózati feszültséget - A tápfeszültség (Betriebsspannung) () ellenœrzœlámpának ki kell gyulladnia -> ha nem gyullad ki, lásd az ellenœrzési útmutató 'nincs feszültség' pontját. Nyomja le a TOR AUF (Kapu nyit) () nyomógombot - a kapunak nyílnia kell -> ha a kapu nem mozdul, lásd az ellenœrzési útmutató 'nincs reakció a jeladásra' c. pontját. -> A kapu zár: Mıködtesse a HALT (ÁLLJ) kapcsolót és fordítsa meg a forgómezœ irányát. MıködésellenŒrzés Szünetáramú áramkör: Az összes biztonsági elemet egyenként mıködtesse. - A kapu most elektromosan már nem mozgatható, -> ha mégis mozog, ellenœrizze a biztonsági elem elektromos csatlakozását. Kapcsolja ki a hálózati feszültséget. Magyar /. oldal

12 5. A C 4 / C 5 vezérlés üzembe helyezése 5.4 A referenciapont beállítása Kézzel tolja a kaput a mechanikai KAPU ZÁRVA végállásba. Nyissa ki a kapumeghajtás átlátszó burkolatát. Reteszelje ki a kapcsoló orsót a piros üresjárati kar (3) elœre hajtásával és a járókerék belsœ menesztœtárcsájának (33) orsóirányú megnyomásával (lásd. ábra). Forgassa el a recés forgatógombot az óramutató irányában, míg a kapcsolószán (34), (35) 5 mm-el a kapcsolóorsó lerézselt bal válla elé nem kerül (lásd. ábra). Zárja vissza a menesztœtárcsát és biztosítsa az üresjárati kar hallható bekattantásával A kaput ekkor kézzel kell teljesen kinyitni. ca. 5 mm sz. ábra: Referenciapont beállítása (KAPU ZÁRVA) orgassa el most a beállító orsó kis recés forgatógombját (37) daddig, míg a referenciapont kapcsolót (3) a kapcsolószán (3) mıködésbe nem hozza (lásd 7. ábra). Forgassa el a kis recés fogatógombot (37) - fordulattal az óramutatóval ellentétes irányban. 7. sz. ábra: A referenciapont beállítása Szerelje vissza az átlátszó fedelet. Állítsa a kapu elektromos hajtását az elœre beállított KAPU ZÁRVA végállásba. Magyar /. oldal

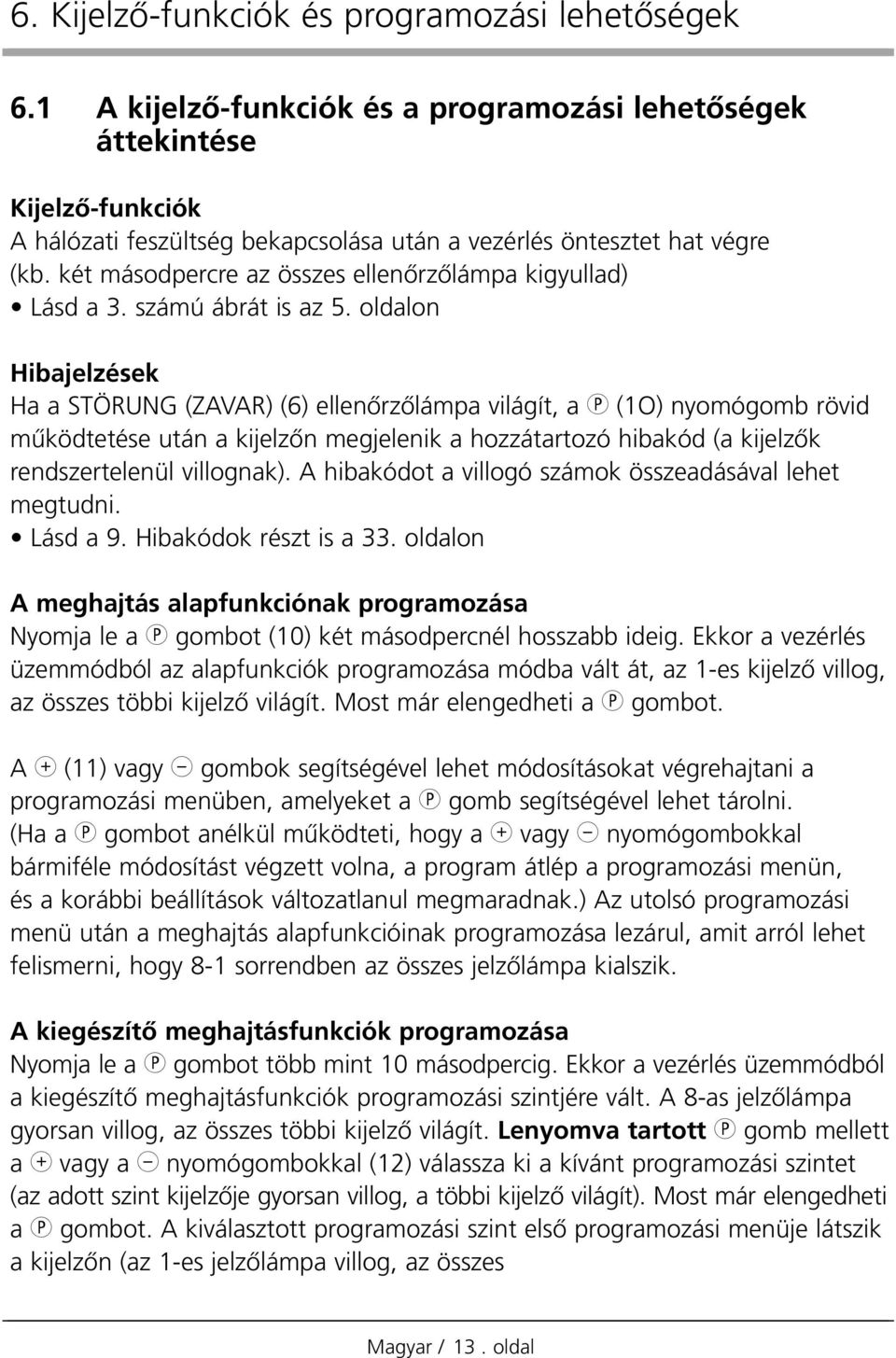

13 . KijelzŒ-funkciók és programozási lehetœségek. A kijelzœ-funkciók és a programozási lehetœségek áttekintése KijelzŒ-funkciók A hálózati feszültség bekapcsolása után a vezérlés öntesztet hat végre (kb. két másodpercre az összes ellenœrzœlámpa kigyullad) Lásd a 3. számú ábrát is az 5. oldalon Hibajelzések Ha a STÖRUNG (ZAVAR) () ellenœrzœlámpa világít, a j (O) nyomógomb rövid mıködtetése után a kijelzœn megjelenik a hozzátartozó hibakód (a kijelzœk rendszertelenül villognak). A hibakódot a villogó számok összeadásával lehet megtudni. Lásd a 9. Hibakódok részt is a 33. oldalon A meghajtás alapfunkciónak programozása Nyomja le a j gombot (0) két másodpercnél hosszabb ideig. Ekkor a vezérlés üzemmódból az alapfunkciók programozása módba vált át, az -es kijelzœ villog, az összes többi kijelzœ világít. Most már elengedheti a j gombot. A h () vagy g gombok segítségével lehet módosításokat végrehajtani a programozási menüben, amelyeket a j gomb segítségével lehet tárolni. (Ha a j gombot anélkül mıködteti, hogy a h vagy g nyomógombokkal bármiféle módosítást végzett volna, a program átlép a programozási menün, és a korábbi beállítások változatlanul megmaradnak.) Az utolsó programozási menü után a meghajtás alapfunkcióinak programozása lezárul, amit arról lehet felismerni, hogy - sorrendben az összes jelzœlámpa kialszik. A kiegészítœ meghajtásfunkciók programozása Nyomja le a j gombot több mint 0 másodpercig. Ekkor a vezérlés üzemmódból a kiegészítœ meghajtásfunkciók programozási szintjére vált. A -as jelzœlámpa gyorsan villog, az összes többi kijelzœ világít. Lenyomva tartott j gomb mellett a h vagy a g nyomógombokkal () válassza ki a kívánt programozási szintet (az adott szint kijelzœje gyorsan villog, a többi kijelzœ világít). Most már elengedheti a j gombot. A kiválasztott programozási szint elsœ programozási menüje látszik a kijelzœn (az -es jelzœlámpa villog, az összes Magyar / 3. oldal

14 . KijelzŒ-funkciók és programozási lehetœségek többi világít). A h vagy g gombok segítségével lehet módosításokat végrehajtani a programozási menüben, amelyeket a j gomb segítségével lehet tárolni. (Ha a j gombot anélkül mıködteti, hogy a h vagy g nyomógombokkal bármiféle módosítást végzett volna, a program átlép a programozási menün, és a korábbi beállítások változatlanul megmaradnak.) Az utolsó programozási menü után a meghajtás alapfunkcióinak programozása lezárul, amit arról lehet felismerni, hogy - sorrendben az összes jelzœlámpa kialszik. Programozási tudnivalók A beprogramozott adatok nem törölhetœk, csak felülírhatók. Ha a vezérlés programozás üzemmódban van és 30 másodpercen belül a programozó nyomógombok (h, g, j) egyikét sem mıködtetik, a programozási folyamat megszakad. A vezérlés visszatér üzemmódba. A STÖRUNG (ZAVAR) ellenœrzœlámpa () villog, a j gomb rövid lenyomása után a kijelzœn megjelenik a 7-es hibakód (programozás megszakítva). Magyar / 4. oldal

15 . KijelzŒ-funkciók és programozási lehetœségek A kibœvített meghajtásfunkciók ismertetése: Programozási szint. Szint Üzemmódok Táblázat: Lásd a 9. oldalon. Funkciók - Öntartás NYIT - Öntartás ZÁR - Impulzusparancsok - Irányparancsok (nyomógomb NYIT ill. ZÁR) - NYIT impulzusfunkció Magyarázat A meghajtás indulás után a kapu NYITVA végállásig halad. A meghajtás indulás után a kapu ZÁRVA végállásig halad. A mozgó meghajtást a parancsgombbal kívánság szerint menet közben meg lehet állítani. A mozgó meghajtást a parancsgombbal kívánság szerint menet közben meg lehet állítani. Irányváltási vagy nyitási prioritás. 3. Szint Automatikus zárás Táblázat: Lásd a 0 /. oldalon. 5. Szint Meghajtás-megvilágítás, jelzœlámpák Táblázat: lásd a / 3 oldalon. - Kapunyitvatartási idœ - ElŒzetes figyelmeztetési idœ - Ráhajtás figyelmeztetés - Automatikus zárás az infrasorompón való áthajtás után - Megvilágítási idœ - JelzŒlámpák - Világítás Az az idœ, ameddig a kapu nyitva van, amíg automatikusan be nem záródik. A jelzœlámpa villog, amíg a kapu ismét be nem zárul. A jelzœlámpa villog, mielœtt a kapu mozgásba lendülne. A kapu vagy a beállított kapunyitvatartási idœ lejártával, vagy az áthajtási infrasorompón való áthaladás után záródik. (Világítás csatlakoztatása nem lehetséges). A jelzœlámpák a kapu elektromos mozgatása közben villognak vagy égnek. (Világítás csatlakoztatása nem lehetséges).. Szint Hátrameneti módok Táblázat: lásd a 4 oldalon. - Infrasorompó NYITVA - Infrasorompó ZÁRVA - Záróél-biztosítás NYITVA - Záróél-biztosítás ZÁRVA - Nyomatékkorlát NYITVA - Nyomatékkorlát ZÁRVA Beállítható, hogy a meghajtás megálljon ill. rövid vagy hosszú szakaszon visszafelé mozogjon. Beállítható, hogy a meghajtás megálljon ill. rövid vagy hosszú szakaszon visszafelé mozogjon. Beállítható, hogy a meghajtás megálljon ill. rövid vagy hosszú szakaszon visszafelé mozogjon. Beállítható, hogy a meghajtás megálljon ill. rövid vagy hosszú szakaszon visszafelé mozogjon. Beállítható, hogy a meghajtás megálljon ill. rövid vagy hosszú szakaszon visszafelé mozogjon. Beállítható, hogy a meghajtás megálljon ill. rövid vagy hosszú szakaszon visszafelé mozogjon. Magyar / 5. oldal

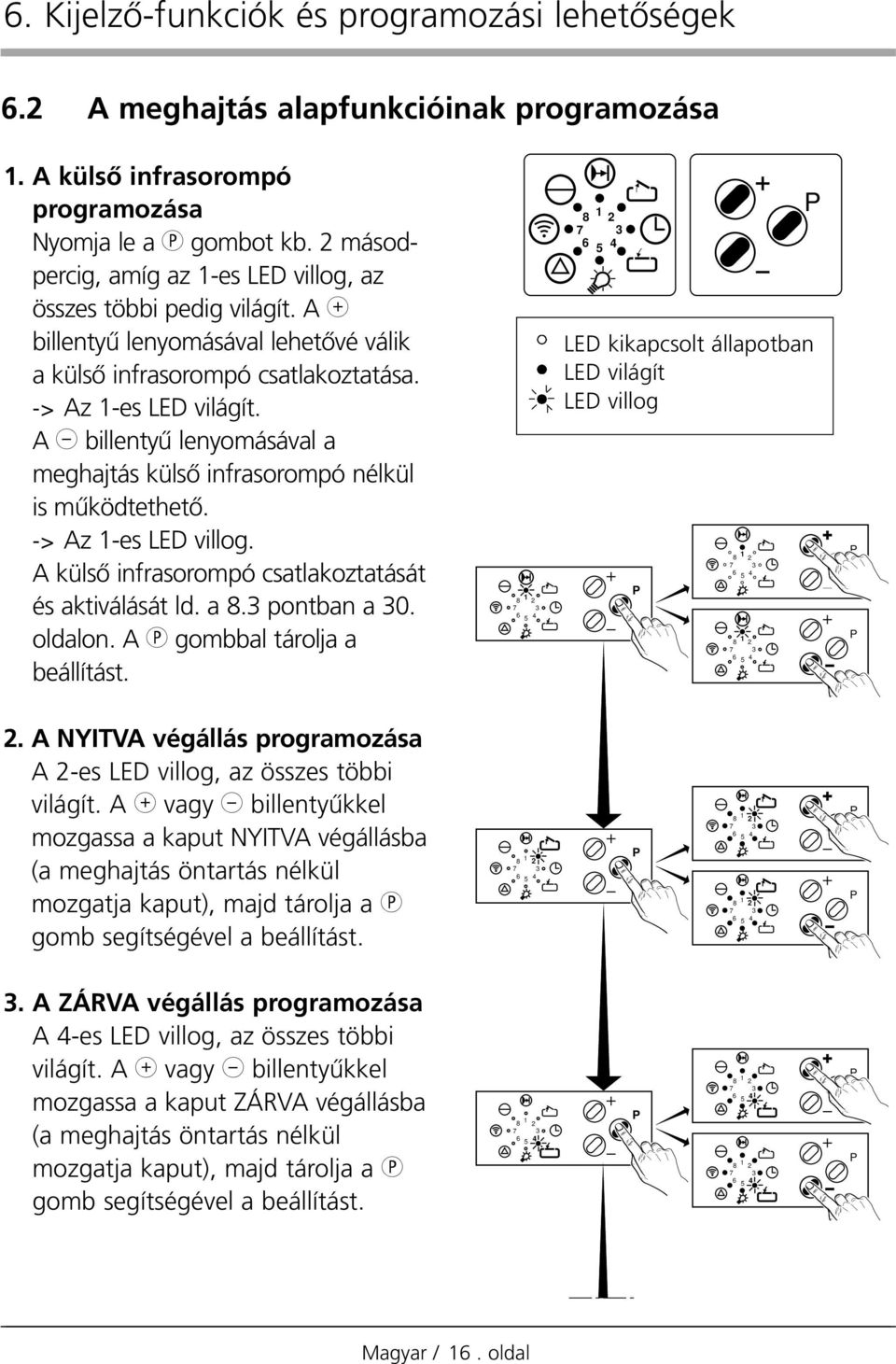

16 . KijelzŒ-funkciók és programozási lehetœségek. A meghajtás alapfunkcióinak programozása. A külsœ infrasorompó programozása Nyomja le a j gombot kb. másodpercig, amíg az -es LED villog, az összes többi pedig világít. A h billentyı lenyomásával lehetœvé válik a külsœ infrasorompó csatlakoztatása. -> Az -es LED világít. A g billentyı lenyomásával a meghajtás külsœ infrasorompó nélkül is mıködtethetœ. -> Az -es LED villog. A külsœ infrasorompó csatlakoztatását és aktiválását ld. a.3 pontban a 30. oldalon. A j gombbal tárolja a beállítást. 5 4 P LED kikapcsolt állapotban LED világít LED villog P P P. A NYITVA végállás programozása A -es LED villog, az összes többi világít. A h vagy g billentyıkkel mozgassa a kaput NYITVA végállásba (a meghajtás öntartás nélkül mozgatja kaput), majd tárolja a j gomb segítségével a beállítást. 5 4 P P P 3. A ZÁRVA végállás programozása A 4-es LED villog, az összes többi világít. A h vagy g billentyıkkel mozgassa a kaput ZÁRVA végállásba (a meghajtás öntartás nélkül mozgatja kaput), majd tárolja a j gomb segítségével a beállítást. P P P Magyar /. oldal

17 . KijelzŒ-funkciók és programozási lehetœségek 4. A NYITVA nyomatékkorlát programozása A -es és a -os LED villog, az összes többi világít. A h vagy a g gomb lenyomásával a nyomatékkorlát fokozatonként* (legérzékenyebbe érték) és között állítható be. Tárolja a beállítást a j gomb segítségével. 5 4 P P P 5. A ZÁRVA nyomatékkorlát programozása A 4-es és a -os LED villog, az összes többi világít. A h vagy a g gomb lenyomásával a nyomatékkorlát fokozatonként* (ez a legérzékenyebb) és között állítható be. Tárolja a beállítást a j gomb segítségével. P P P. A távvezérlés programozása A 7-es LED villog, az összes többi világít. Az elektronikus antenna csatlakoztatását lásd a. pontban a 7. oldalon. A kódolt kézi adó megfelelœ gombját addig kell mıködtetni, amíg a 7-es LED gyorsan villog, majd a j gomb segítségével el kell menteni. Az alapfunkciók programozása ezzel befejezœdött. Ez arról ismerhetœ fel, hogy - sorrendben az összes LED kialszik P P Magyar / 7. oldal

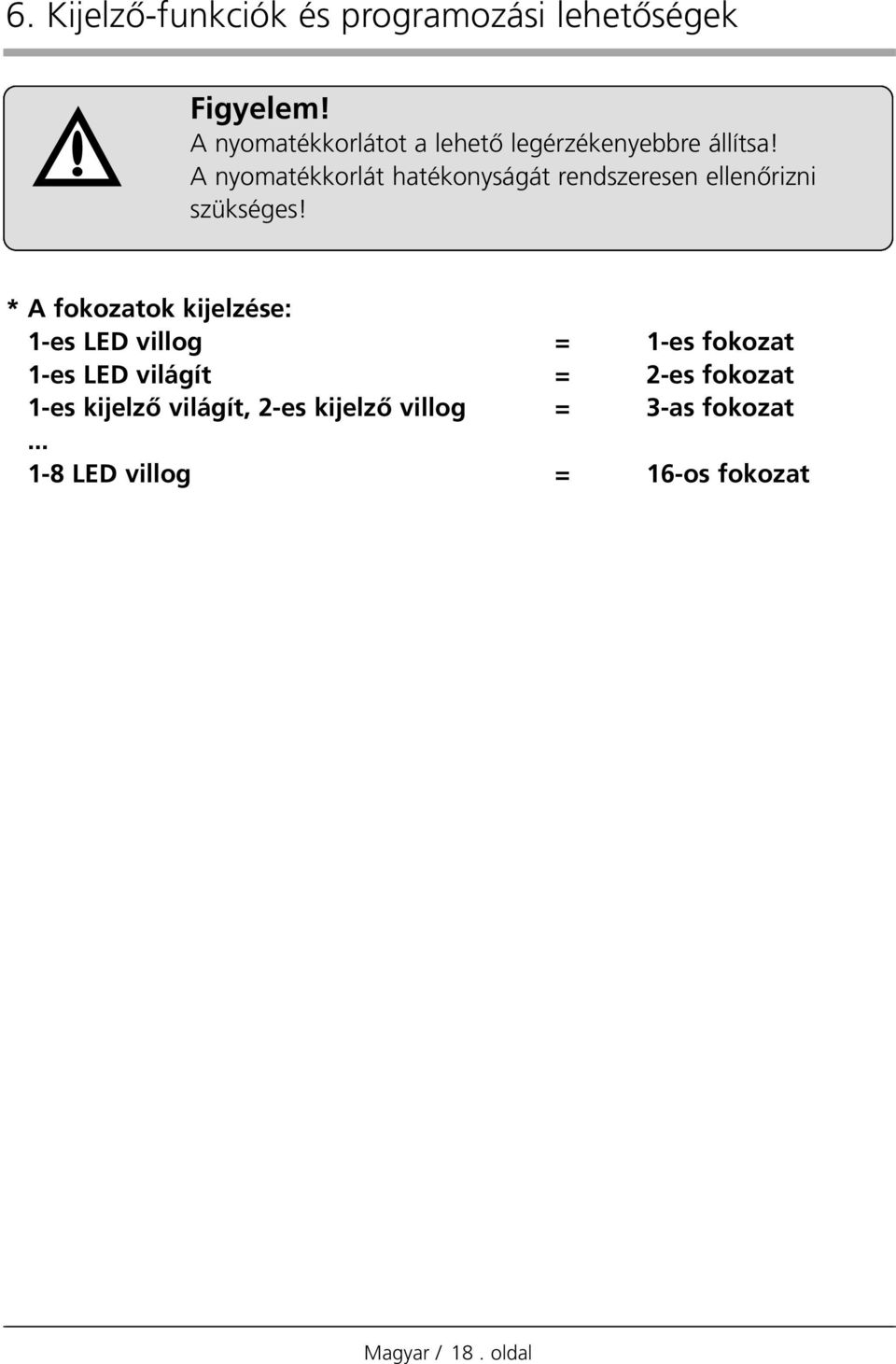

18 . KijelzŒ-funkciók és programozási lehetœségek Figyelem! A nyomatékkorlátot a lehetœ legérzékenyebbre állítsa! A nyomatékkorlát hatékonyságát rendszeresen ellenœrizni szükséges! * A fokozatok kijelzése: -es LED villog = -es fokozat -es LED világít = -es fokozat -es kijelzœ világít, -es kijelzœ villog = 3-as fokozat... - LED villog = -os fokozat Magyar /. oldal

19 . KijelzŒ-funkciók és programozási lehetœségek.3 A kibœvített meghajtásfunkciók programozása -as szint: Üzemmódok 7 3 GOMB g GOMB h es menü -es menü Öntartás a NYITÁSI irányhoz KI BE Öntartás a ZÁRÁSI irányhoz KI BE GOMB P 3-as menü Impulzus-parancsadók leállítják a mıködœ meghajtást NEM IGEN 4-es menü NYIT/ZÁR parancsadók leállítják a mıködœ meghajtást NEM IGEN 5-ös menü Impulzusfunkció NORM NYITÁSI Irányváltás irány Jelmagyarázat: LED villog LED világít LED nem világít Gyári beállítás Nem lehetséges Magyar / 9. oldal

20 . KijelzŒ-funkciók és programozási lehetœségek.3 A kibœvített meghajtásfunkciók programozása 3-as szint: Automatikus zárás 7 3 GOMB g es menü Kapunyitvatartási idœ Zárás deaktiválva másodperc másodperc másodperc másodperc másodperc másodperc GOMB P -es menü 3-as menü ElŒzetes figyelmeztetési idœ Zárás deaktiválva másodperc másodperc másodperc másodperc másodperc másodperc Elindulás figyelmeztetés másodperc másodperc másodperc másodperc másodperc másodperc másodperc 4-es menü Automatikus zárás az infrasorompón való áthajtás után IGEN NEM Magyar / 0. oldal

21 . KijelzŒ-funkciók és programozási lehetœségek GOMB h másodperc másodperc másodperc másodperc másodperc másodperc másodperc másodperc másodperc másodperc másodperc másodperc másodperc másodperc másodperc másodperc másodperc másodperc 7 másodperc Jelmagyarázat: LED villog LED világít LED nem világít Gyári beállítás Nem lehetséges Magyar /. oldal

22 . KijelzŒ-funkciók és programozási lehetœségek.3 A kibœvített meghajtásfunkciók programozása 5. szint: A vezérlœvilágítás / jelzœlámpák programozása 7 3 -es menü GOMB g Megvilágítási idœ (világítás csatlakoztatása nem lehetséges) GOMB P -es menü JelzŒlámpák külsœ külsœ jelzœlámpa jelzœlámpa világít villog 3-as menü Világítás (világítás csatlakoztatása nem lehetséges) Magyar /. oldal

23 . KijelzŒ-funkciók és programozási lehetœségek GOMB h Jelmagyarázat: LED villog LED világít LED nem világít Gyári beállítás Nem lehetséges Magyar / 3. oldal

24 . KijelzŒ-funkciók és programozási lehetœségek.3 A kibœvített meghajtásfunkciók programozása. szint: Visszameneti módok 7 3 -es menü -es menü GOMB g Nyomatékkorlát NYITÁS irányhoz ÁLLJ RÖVIDEN HOSSZAN NINCS visszamenni visszamenni ilyen Nyomatékkorlát ZÁRÁS irányhoz ÁLLJ RÖVIDEN HOSSZAN NINCS visszamenni visszamenni ilyen GOMB h GOMB P 3-as menü 4-es menü 5-ös menü Infrasorompó NYITÁS irányhoz ÁLLJ RÖVIDEN HOSSZAN NINCS visszamenni visszamenni ilyen Infrasorompó ZÁRÁS irányhoz ÁLLJ RÖVIDEN HOSSZAN NINCS visszamenni visszamenni ilyen Záróél-biztosítás NYITÁS irányhoz ÁLLJ RÖVIDEN HOSSZAN NINCS visszamenni visszamenni ilyen -os menü Záróél-biztosítás ZÁRÁS irányhoz ÁLLJ RÖVIDEN HOSSZAN NINCS visszamenni visszamenni ilyen Jelmagyarázat: LED villog LED világít LED nem világít Gyári beállítás Nem lehetséges Magyar / 4. oldal

25 7. A záróél-biztosítás csatlakoztatása Funkció: A záróél-biztosítás (él-érzékelœ) a kapu zárási profilját ellenœrzi. Ha a kapu zárás közben valamilyen akadályba ütközik, a záróél-biztosítás megállítja és az akadály a kapu visszanyitása révén szabaddá válik. A záróél-biztosítás csatlakoztatása: Dugja az optoérzékelœ-dugót a kapuzáró profilba és csatlakoztassa elektromosan a. sz. ábrán látható módon. Jelmagyarázat: Kapcsoló (rendszerkapcsoló): S5 SzerelŒajtó-kapcsoló S Lazakötél-kapcsoló S7 Éjszakai zár Kapcsolók (csavarkapcsok): S5a * SzerelŒajtó-kapcsoló Sa * lazakötél-kapcsoló Sb kötélelhelyezkedés-biztosítás Dugós csatlakozók: X3 Záróél-biztosítás (a vezérlésben) X7A szerelœajtó-érintkezœ X7B Lazakötél-kapcsoló X7C Éjszakai zár X7D Lazakötél-kapcsoló X7 VevŒ optoérzékelœ X73 ÖsszekötŒ vezeték X74 Adó optoérzékelœ Kapcsok: X7C Spirálvezeték X7H Szünetáramú áramkör X7L Lazakötél-kapcsoló X7V összekötœ kapocs. sz. ábra: Záróél-biztosítás kapcsolási rajza OptoérzékelŒk: V5 Adó V VevŒ * Csatlakoztatáskor a rövidrezáró hidat el kell távolítani Ha van ilyen Magyar / 5. oldal

26 7. A záróél-biztosítás csatlakoztatása KijelzŒk az optoérzékelœ panelen: LED zöld tápfeszültség LED sárga Szünetáramú áramkör zárva (ha a lazakötél-kapcsoló ill. a szerelœajtóbiztosítás mıködésbe lép, ki kell aludnia) LED piros OptoérzékelŒ mıködésjelzœje (a fénynyaláb megszakításakor ki kell aludnia) Záróél-biztosítás mıködésellenœrzése: Kapcsolja be a hálózati fezsültséget. Mozgassa a kaput a NYITVA végállásba. Mıködtesse a TOR ZU ( = kapu nyit) gombot. - A kapunak öntartással be kel záródnia -> ha nem, ellenœrizze az optoérzékelœt (ld. az ellenœrzési útmutatót). Zárás közben nyomja össze a kapuzáró-profilt. - Az ajtónak meg kell állnia és újra el kell indulnia. -> ha nem, ellenœrizze az optoérzékelœt (ld. az ellenœrzési útmutatót). Kapcsolja ki a hálózati feszültséget. OptoérzékelŒk mıködésellenœrzése: Figyelem! A kapu üzembiztonsága érdekében évente legalább egyszer ellenœrizni kell az optoérzékelœk mıködését. EllenŒrzés: Szakítsa meg a fény útját a kapuzáró profilban. Ezt a profil deformálásával vagy az adó ill. vevœ dugó eltávolításával érheti el. A kapu most következœ zárása nem következhet be öntartással. Engedje ismét szabadon a fény útját. A következœ kapuzárásoknak öntartással kell bekövetkezniük. Magyar /. oldal

27 . A bœvítések csatlakoztatása és üzembe helyezése. Rádió távvezérlés Az elektronikus antenna csatlakoztatása Csatlakoztassa az elektronikus antennát a vezérlésben lévœ X0-as dugós csatlakozóhoz. Utalás: Szerelés közben ügyeljen az antenna ésszerı elhelyezésére, hogy optimális vételt érjen el. (Ne feledje, hogy a fémrészek árnyékolnak!) A vezérlés hozzáigazítása a kézi adóhoz Lásd a távvezérlés programozásának. lépését a 7.oldalo lévœ. pontban. Áramkimaradás esetén is megmarad a kódolás. MıködésellenŒrzés: Kb., 5 méteres távolságból mıködtesse a kézi adót. - A kapunak el kell indulnia. -> ha nem indul el, ld. a 'Rádióvezérlés' ellenœrzési útmutatót. Magyar / 7. oldal

28 . A bœvítések csatlakoztatása és üzembe helyezése. KülsŒ vezérlœelemek Mıködés: A kapuszerkezet vezérlése a Ki (AUF), Be (ZU), Állj (Halt), ill. IMPULS parancsok által történik. Ezért csatlakoztathatók a megfelelœ vezérlœ széria elemei (nyomóbillentyızet, kulcsnyomógomb és kódoló billentyızet) egy rendszer csatlakozó által. A hagyományos kábelrendszerrel ellátott impulzus nyomógomb számára egy csavaros csatlakozás áll a rendelkezésre.egyes parancsoknak következœ hatásuk van: Ki (AUF) : A kapu kinyílik. Amennyiben a kapu a bekapcsolt önmıködœ befutásnál a Ki (AUF) végpontban helyezkedi el, így a kapu futamideje újra indul. Be (ZU) : A kapu becsukódik. Amennyiben a kapu a bekapcsolt önmıködœ befutásnál a Ki (AUF) végpontban helyezkedi el, így a kapu nyitásának futamideje befejezœdik. Állj (Halt) : A mıködœ kapu leáll. Nem lehet tovább vezérelni. IMPULS : A kapu kinyílik (kivétel: amennyiben a kapu a Ki (AUF) végpontban helyezkedik el, így a kapu becsukódik). Amennyiben a kapu a bekapcsolt önmıködœ befutásnál a Ki (AUF) végpontban helyezkedik el, így a kapu futamideje újra indul. A csatlakozás általánosan: Az impulzus nyomógombot (A) erœsítse egy jól hozzáférhetœ a kapu közelében lévœ falra. Kösse be az impulzus nyomógombot a XC csatlakozó felé, az és kontaktusra úgy, ahogy az a 9 ábrán is fel van tüntetve a (A) vezérlésre. Vizsgálja meg az impulzus nyomógomb mıködését. 9 sz. ábra.: Az impulzus nyomógomb csatlakozása Magyar /. oldal

29 . A bœvítések csatlakoztatása és üzembe helyezése A rendszerrel való csatlakozás: A (A3, A4 vagy A5) vezérlœelemet erœsítse egy jól hozzáférhetœ a kapu közelében lévœ falra. Távolítsa el a (A) fóliás billentyızet rövidzáró dugóját a X0A konnektorból. Csatlakoztassa a vezérlœelemet a rendszer X0A csatlakozójával úgy ahogy azt a 0. ábra. ábrázolja. Vizsgálja meg a vezérlœelem mıködését. 0 sz. ábra.: A vezérlœelemek csatlakozása Figyelem! Egyes vezérelemek közvetlenül is csatlakoztathatók az (A) vezérlésre a X0 csatlakozón keresztül. Amennyiben két vagy több vezérl_elem csatlakozna a fóliás billentyızethez, így szükség lesz a "RSK csatlakozó rendszer elágazójára, cikk szám: 5 és lapos vezetékre, cikk szám Magyar / 9. oldal

30 . A bœvítések csatlakoztatása és üzembe helyezése.3 A külsœ infrasorompó csatlakoztatása Funkció: A külsœ infrasorompó ellenœrzi a kapu áthajtási területét. Amennyiben a kapu zárása közben az áthajtási területen valamilyen akadály található, a kapu teljesen visszanyílik. Bekapcsolt automatikus zárás funkció esetén a kapunyitvatartási idœt a infrasorompó mıködésbe lépésével meghosszabbodik. Figyelem! Zárt kapu esetén az infrasorompók kikapcsolnak. Az infrasorompó megfelelœ elhelyezéséhez a kaput nyissa ki részben vagy teljesen. Infrasorompók csatlakoztatása: Special 3, cikkszám Special 4, cikkszám 5 75 Special 5, cikkszám Programozza be a vezérlést a külsœ infrasorompó használata üzemmódba Csatlakoztassa az infrasorompót a vezérlés X0-as csatlakozó dugójához. Az infrasorompó kábelezése a. ábrán látható módon történik. A részleteket az infrasorompó szerelési utasításában találja. Magyar / 30. oldal

31 . A bœvítések csatlakoztatása és üzembe helyezése Infrasorompó kapcsolási rajza. sz. ábra: Csatlakozó: Infrasorompó Ha ezen a dugón már van egy antennaegység, akkor a fenti kapcsolási rajznak megfelelœen adaptert (rendszerdugókhoz való hármas elágazás, cikkszám 5 5) és laposvezetéket (cikkszám: 5 759) kell csatlakoztatni. MıködésellenŒrzés: Mozgassa a kaput ZÁRVA irányban. Szakítsa meg az infrasorompó fénynyalábját. - A kapunak meg kell állnia, majd teljesen ki kell nyílnia. -> ha ez nem következik be, ld. az infrasorompó programozását. Magyar / 3. oldal

32 . A bœvítések csatlakoztatása és üzembe helyezése.4 Végállás-jelzŒk (relék) Funkció: A KAPU NYITVA / KAPU ZÁRVA végállás elérésekor a megfelelœ relé kapcsol. és jelzœlámpák csatlakoztatása Funkció: A jelzœlámpák a kapu elektromos mozgatásakor villognak. HA az automatikus zárás funkció be van kapcsolva, a jelzœlámpák az elœfigyelmeztetési idœ alatt is villognak. Az utólagosan felszerelhetœ ZÁR/NYIT-jelzŒlámpa csatlakoztatása (Cikkszám: 5 37) Kösse össze a vezérlés és az utólagosan felszerelhetœ szett két X0 dugóját egy rendszerkábellel a. ábrán látható módon Csatlakoztassa a kezelœegységeket (például a Command fóliabillentyıt) az utólagosan felszerelhetœ szett X0A dugójához. Jelmagyarázat: H H H4 H43 K K K3 KAPU ZÁRVA jelzœlámpa KAPU NIYTVA jelzœlámpa KIJÁRAT jelzœlámpa (narancsszínı) BEJÁRAT jelzœlámpa (narancsszínı) KAPU ZÁRVA relé KAPU NYITVA relé JELZÃLÁMPÁK relé Dugós csatlakozók: XA Végállás-relék XB JelzŒlámpa-relék X0 vezérlés X0A külsœ kezelœegységek.sz. ábra: Végállás-jelentés és jelzœlámpák telepítési oldali kábelezés Magyar / 3. oldal

33 9. Hibakódok HA a STÖRUNG (ZAVAR) ellenœrzœlámpa villog, a j nyomógomb (0) rövid lenyomása után megjelenik a megfelelœ hibakód (a LED-ek rendszertelenül villognak) A hibakódot a villogó számok összeadásával kapja meg. A hiba jellege Infrasorompó mıködésbe lépett Programozás megszakadt Elromlott a fordulatszámérzékelœ Nyomatékkorlát Mıködési idœ korlát Záróél-biztosítási teszt: nincs rendben Infrasorompó teszt: nincs rendben Szünetáramú áramkör megszakítva Hibakód A LED rendszertelenül villog LED LED 7 LED + LED + LED + 3 LED + 5 LED + 7 LED - Magyar / 33. oldal

34 Magyar / 34. oldal Legenda: A K K M R S0 S0 S0a S S T W X X3 X4 *építésoldal Vezérlés Figyelem! Tartsa be a hatályos munkavédelmi elœírásokat. A hálózati és vezérlésvezetékeket feltétlenül külön kell lefektetni! Az X4 kapcsokon mért idegenfeszültség az egész elektronikát tönkreteheti! A KI irányfelöli védelem A BE irányfelöli védelem HŒvédelemmel ellátott motor Rövidzárlatvédelem (PTC) FŒkapcsoló* A vészhelyzet kézi vezérlés kapcsolója A karbantartás rögzítœ kapcsolója Fordulatszám érzékelœ Referenciapont érzékelœ VezérlŒfeszültség transzformátora Hálózati csatlakozás vezetéke Hálózati csatlakozás vezetékének a csatlakozóponzja Motor csatlakozópontja Motor érzékelœinek a csatlakozópontja 0. Bekötési terv: A C 4 hálózat-/ motor vezérlésének bekötése 0. Függelék 3 sz.: Bekötési terv: A C 4 hálózat-/ motor vezérlésének bekötése

35 Magyar / 35. oldal Legenda: A F K K K3 M R S0 S0 S0a S S T W X X3 X4 *építésoldal Vezérlés Figyelem! Tartsa be a hatályos munkavédelmi elœírásokat. A hálózati és vezérlésvezetékeket feltétlenül külön kell lefektetni! Az X4 kapcsokon mért idegenfeszültség az egész elektronikát tönkreteheti! Biztosíték (max. 4A MT) Relé a KI irányba Relé a BE irányba Fény reléje HŒvédelemmel ellátott motor Rövidzárlatvédelem (PTC) FŒkapcsoló* A vészhelyzet kézi vezérlés kapcsolója A karbantartás rögzítœ kapcsolója Fordulatszám érzékelœ Referenciapont érzékelœ VezérlŒfeszültség transzformátora Hálózati csatlakozás vezetéke Hálózati csatlakozás vezetékének a csatlakozóponzja Motor csatlakozópontja Motor érzékelœinek a csatlakozópontja 0. Bekötési terv: A C 5 hálózat-/ motor vezérlésének bekötése 0. Függelék 4 sz.: Bekötési terv: A C 5 hálózat-/ motor vezérlésének bekötése

36 0. Függelék 0.3 EllenŒrzési útmutató Hiba Nincs feszültség Hibaüzenet BETRIEBSSPANNUNG (=TÁPFESZÜLTSÉG) ellenœrzœ lámpa nem világít. A hiba oka Hiányzik a feszültség. A vészhelyzeti lánc nincs nyugalmi állapotban. A meghajtás nyitva van. Nincs reakció a jeladásra Rádió távvezérlés STÖRUNG (= ZAVAR) ellenœrzœ lámpa villog hibakód 3. IMPULSGABE (= Jeladás) ellenœrzœ lámpa nem villogó a kézi adó mıködtetésekor nem villog. A motor hœvédœje mıködésbe lépett. A vezérlés le van zárva (piros jelzés). A szünetáramú áramkör (kezelœegységek) megszakítva. A szünetáramú áramkör (kapu lapja) megszakítva. Az elektronikus antenna nincs csatlakoztatva. Hibás kézi adó kód programozás. Lemerült az elem. Magyar / 3. oldal

37 0. Függelék A hiba elhárítása EllenŒrizze a feszültséget. EllenŒrizze a fœbiztosítókat az elektromos elosztóban és a hálózat-dugaszoló csatlakozást. Helyezze a szükséghelyzeti kézi láncot nyugalmi állapotba (ld. a meghajtás szerelési útmutatóját). A karbantartási ill. gyorsnyitót akassza be. Hagyja kihılni a motort. Nyissa ki a vezérlést (kék jelzés). Dugja be a rövidrezáró dugót vagy a kiszolgáló egység dugóját az X0-es kapcsolóhüvelybe. EllenŒrizze a lazakötél-kapcsolót, a szerelœajtó-kapcsolót és a fogókészülékkapcsolót. Csatlakoztassa az antennát (ld. 7. oldalt). Programozza újra a kódolást (lásd 7. oldalt). Tegyen be új elemeket (9V, IEC F vagy V, A3). Magyar / 37. oldal

38 0. Függelék Hiba Nyomatékkorlát A kapu csak nyitható. A kapu csak biztonsági üzemmódban zárható.* A meghajtás csak kis idœre indul el. Nincs funkció. Hibaüzenet A STÖRUNG (ZAVAR) ellenœrzœlámpa villog hibakód 0. A STÖRUNG (ZAVAR) ellenœrzœlámpa villog hibakód 5. A REFERENZPUNKT (REFERENCIAPONT) ellenœrzœlámpa nem világít a referenciaponton való áthaladáskor. A STÖRUNG (ZAVAR) ellenœrzœlámpa villog hibakód 3. Az optoérzékelœ panelen nem ég a piros ellenœrzœlámpa. A (ZAVAR) ellenœrzœ EllenŒrzŒ lámpák - 7 villognak. A hiba oka A nyomatékkorlát túl érzékenyre van beállítva. A kapu túlságosan nehézmozgású. Az infrasorompó be van programozva, de nincs csatlakoztatva. Rosszul van beállítva a referenciapont-kapcsoló. Nincs csatlakoztatva az optoérzékelœ. Elromlott a spirálvezeték. Az optoérzékelœk nin-csenek a profilban, vagy elromlottak. A kapuzáró profil deformálódott Elromlott a fordulatszámérzékelœ. Hiba a vezérlœ egységben. * Ha a záróél-biztosítás csatlakoztatva van Magyar / 3. oldal

39 0. Függelék A hiba elhárítása Állítsa a nyomatékkorlátot kevésbé érzékenyre (ld. a 7.odalt). Végezze el a kapu karbantartását (zsírozás, stb.). EllenŒrizze az infrasorompó programozását. Állítsa be a referenciapontot (ld.. oldalt). Csatlakoztassa az optoérzékelœt (ld. a 5. oldalt). EllenŒrizze a spirálvezetéket és a csatlakozásokat Egyenesítse ki ill. cserélje ki a kapuzáró profilt. EllenŒriztesse a meghajtást. EllenŒriztesse a vezérlœegységet. EllenŒriztesse a vezérlœ egységet. Magyar / 39. oldal

40 MAGYAR A kiadvány szerzœi jogi védelem alatt áll. Utánnyomás kivonatosan is csak hozzájárulásunkkal lehetséges. Változtatások jogát a mıszaki haladás érdekében magunknak fenntartjuk. EN 550 EN 500 EN 500 ETS havi állapot. # - H/KD M
