1 Felépítési és szerelési útmutató -alapkivitela RINGER Doppelgelendär DG állványhoz Felépítési és alkalmazási útmutató RINGER Doppelgelendär DG állvány Kiadás 3/11/03

2 TARTALOMJEGYZÉK oldal Általános Felépítés Felépítési változatok és a kiegészítő elemek beépítése Felemelés gátló (járólaprögzítő) Számított felépítési változatok Átjárókeretek/gyalogos átjárók (átjárókeretek) Sarokkialakítás/sarokrögzítés Védőtető és tetővédő állványok Átjárómezők Ponyvák/hálók Védőtető Áthidaló tartó/rácsos tartó Aljzat/menetes láb Fali rögzítések/állványkikötők Szélesítő konzolok 0,65 m/ 0,30 m 1

3 1. ÁLTALÁNOS 1.1 ÁLTALÁNOS INFORMÁCIÓK A Ringer Doppelgeländer (DG) állvány előregyártott elemekből álló, 0,65 m rendszerszélességű acél keretes állvány. Az alapkivitelű mezőszélesség 2,5 m. A függőleges keretek magassága 2,00 m és ez határozza meg a munkaszintek távolságát. Egymással a felhegesztett karmantyúkkal illeszthetők össze. A korlátokat a függőleges keretre hegesztett kampóra kell akasztani, és a Ringer által szabadalmaztatott gyorsrögzítővel kell kiemelkedés ellen biztosítani. A járólapokat (fa-járólap és alu-járólap) a keresztadapteren csapok tartják vízszintesen és az állványt a homlokzatra mind merőlegesen, mind párhuzamosan merevítik. A Ringer DG állvány a 3. állványcsoportnak felel meg (200 kg/m²), és max. 2,00 m magasságig védőállványként is szabad használni. A legfelső állványszint normál kivitel esetén a felállítási szint felett az orsókihajtási hosszt is beleszámítva max. 24 m-re lehet. Az állványelemek gyártása és jelölése az általános építésfelügyeleti engedély szerint történik, melynek száma: Z FELÉPÍTÉS ÉS LEBONTÁS Az állvány felépítését csak szakmailag alkalmas dolgozók szakember (felügyeletet gyakorló) felügyelete alatt végezhetik. 1.3 ELTÉRÉSEK A jelen útmutató az alapkivitelű állvány felépítésének és lebontásának leírását tartalmazza. Ha olyan állványrendszer kerül felhasználásra, amely az alapkiviteltől eltér, az eltéréseknek a Z engedélyszámú általános építésfelügyeleti engedély műszaki előírásai és megállapításai szerint igazolhatónak kell lenni és minden esetben ezt külön igazolni kell. A JÁRÓLAPOK HASZNÁLATA Megnevezés Szerkezet Felhasználás védő- és tetővédő állványként Mezőszélesség (m) Állványcs oport Fa járólap Alu-járólap átjáró ajtóval és létrával Alu-járólap átjáró ajtó nélkül Megengedett Nem megengedett Nem megengedett 2,5 2,5 2,5 < 3 < 3 < 3 2

4 2. A RINGER DOPPELGELÄNDER ÁLLVÁNY FELÉPÍTÉSE 2.1 ÁLTALÁNOS KÖVETELMÉNYEK Elemek Beépítés előtt az elemek kifogástalan állapotát az állandóan jelenlévő munkafelügyelőnek ellenőriznie kell. A sérült állványelemeket nem szabad beépíteni. A kivitelezésre (felépítési változatok) a DIN4420-1, 8.1 és 8.2 szakasz, valamint a jelen felépítési és alkalmazási útmutató, az állvány ellenőrzésére a szabvány 9. szakasza érvényes Felépítés és lebontás A Ringer gyorsépítésű állvány felépítését és lebontását a következő fejezetekben leírt sorrendben kell elvégezni. 2.2 AZ ELSŐ ÁLLVÁNYMEZŐ FELÉPÍTÉSE Teherelosztó alátétek A Ringer Doppelgeländer állványt csak megfelelő teherbírású aljzatra szabad felállítani, pl. p >150 kn/m². Nem megfelelő teherbírású aljzat esetén teherelosztó alátéteket kell alkalmazni. (1. ábra) 1. ábra Teherelosztó alátétek állványpallókból 3

5 2.2.2 Láb talplemez, menetes láb Minden állványoszlop alá a rendszertávolságnak megfelelően (2,5 m) láb talplemezt vagy menetes lábat kell beépíteni (1. ábra). A menetes lábat alapvetően csak 20 cm-re szabad kihajtani. Az alap- és konzolos változatnál (burkolás nélkül) a 25/40 menetes lábat 28 cm-re teljesen ki szabad hajtani. (lásd 18. és 19. oldal) Kiegyenlítő keret (függőleges keret 0,65 x 1,00 m, univerzális) Lejtős felállítási helyen a 0,65 x 1,00 m univerzális függőleges keretet magassági ugrásokkal kell beépíteni úgy, hogy elérje a megfelelő szintmagasságot (2. ábra). Ezeknél az alapváltozattól eltérő esetekben pótlólagos merevítések és fali rögzítések lehetnek szükségesek. 2. ábra Kiegyenlítő keret FÜGGŐLEGES KERET ÉS GYALOGOS ÁTJÁRÓ KERET A függőleges és gyalogos átjáró keretek függőlegesek és a tervezett távolságban a faltól a láb talplemezekre vagy menetes lábakra kell állítani, és eldőlés ellen biztosítani kell. (3. ábra) Az állékonyság (felépítés segítő) biztosítása érdekében illetve az alsó állványszint beállításához DG korlátot kell beépíteni. Az átjárómezőhöz és házbejárathoz való szabad átjárás biztosítása érdekében egy Doppelgelendär korlát (5 mezőnként) elhagyható. 4

6 2.2.5 Doppelgeländer korlátok (DG korlátok) A DG állvány külső oszlopára DG korlátot kell beakasztani Csupán az állványkereten található biztosítógyűrűt kell elfordítással leengedni úgy, hogy a biztosítógyűrű önzáróan ferdén a DG korlátra felfeküdjön (lásd A részlet). A részlet 3. ábra Az első állványmező felépítése 4. ábra Az első állványmező készre szerelve A járólap beépítése Csak Ringer rendszerű járólapokat szabad használni. Mezőnként két 30 cm széles fajárólapot vagy egy 60 cm széles alu-járólapot kell beépíteni. Ezeket a keresztadaptereken csapok tartják vízszintesen és az állványt a homlokzatra mind merőlegesen, mind párhuzamosan merevítik Beállítás Az első állványmezőt a menetes láb állításával kell függőlegesen és vízszintesen kiigazítani, és ellenőrizni kell a faltól való távolságot (max. 30 cm). 2.3 A TOVÁBBI ÁLLVÁNYMEZŐK FELÉPÍTÉSE (első illetve alsó szint) Normál mező A további állványmezők felépítését az előzőekben leírtak szerint kell végezni. Az átjárómezőhöz és házbejárathoz való szabad átjárás biztosítása érdekében egy Doppelgelendär korlát (5 mezőnként) elhagyható. 5. ábra: Hosszkorlátok beépítése 5

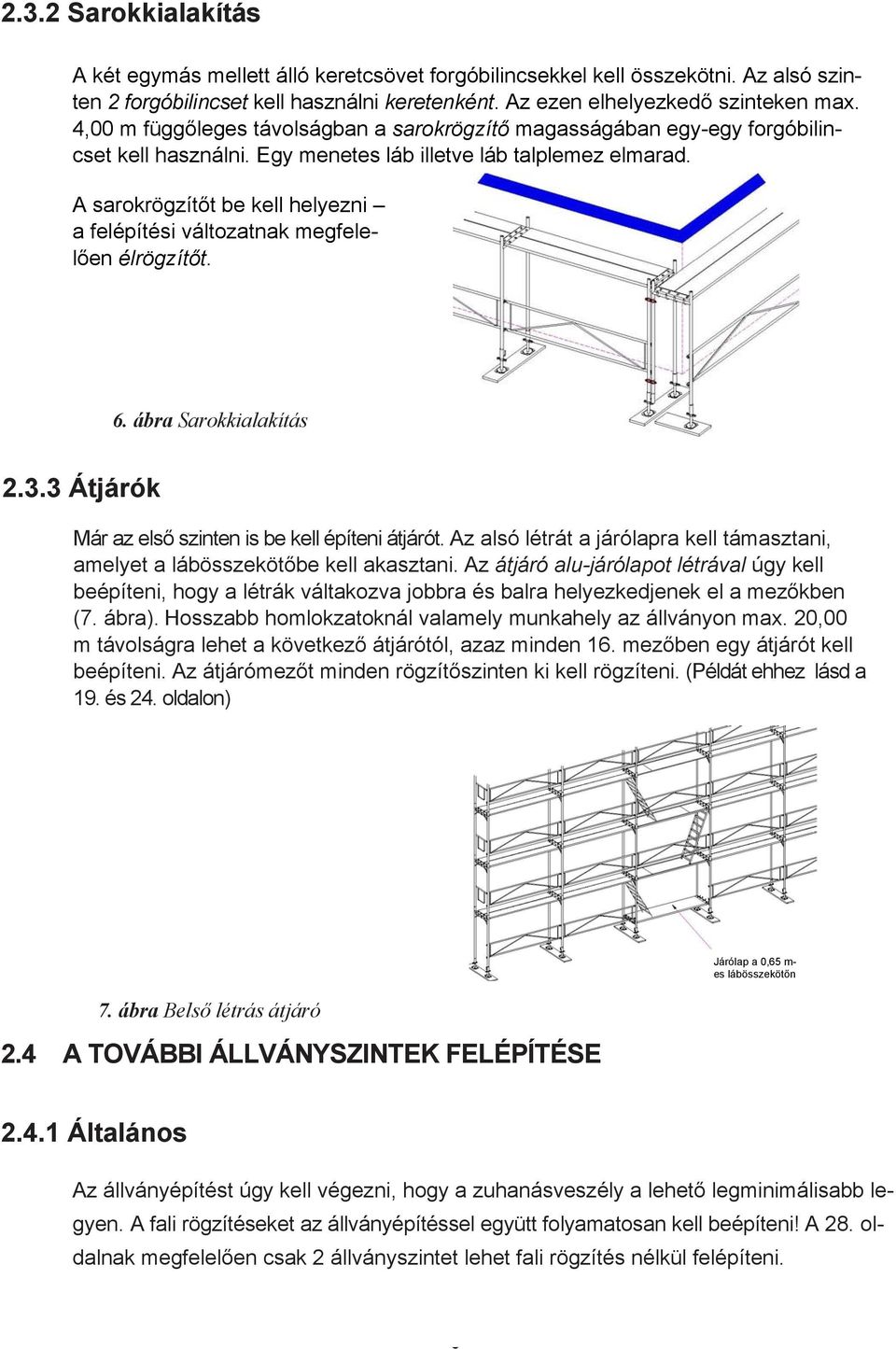

7 2.3.2 Sarokkialakítás A két egymás mellett álló keretcsövet forgóbilincsekkel kell összekötni. Az alsó szinten 2 forgóbilincset kell használni keretenként. Az ezen elhelyezkedő szinteken max. 4,00 m függőleges távolságban a sarokrögzítő magasságában egy-egy forgóbilincset kell használni. Egy menetes láb illetve láb talplemez elmarad. A sarokrögzítőt be kell helyezni a felépítési változatnak megfelelően élrögzítőt. 6. ábra Sarokkialakítás Átjárók Már az első szinten is be kell építeni átjárót. Az alsó létrát a járólapra kell támasztani, amelyet a lábösszekötőbe kell akasztani. Az átjáró alu-járólapot létrával úgy kell beépíteni, hogy a létrák váltakozva jobbra és balra helyezkedjenek el a mezőkben (7. ábra). Hosszabb homlokzatoknál valamely munkahely az állványon max. 20,00 m távolságra lehet a következő átjárótól, azaz minden 16. mezőben egy átjárót kell beépíteni. Az átjárómezőt minden rögzítőszinten ki kell rögzíteni. (Példát ehhez lásd a 19. és 24. oldalon) 7. ábra Belső létrás átjáró 2.4 A TOVÁBBI ÁLLVÁNYSZINTEK FELÉPÍTÉSE Járólap a 0,65 m- es lábösszekötőn ^^^ Általános Az állványépítést úgy kell végezni, hogy a zuhanásveszély a lehető legminimálisabb legyen. A fali rögzítéseket az állványépítéssel együtt folyamatosan kell beépíteni! A 28. oldalnak megfelelően csak 2 állványszintet lehet fali rögzítés nélkül felépíteni. 6

8 2.4.2 Az állványelemek szállítása ,00 m feletti felépítési magasságnál (járólap magasság a felállítási felülettől) az állvány felépítésénél és bontásánál építési felvonót kell használni. Az építési felvonók közé tartoznak a kézi működtetésű köteles csörlők is A ponttól eltérően az építési felvonót csak abban az esetben szabad elhagyni, ha az állványmező magasság a 14,00 m-t nem haladja meg, és az állvány hosszmérete nem több mint 10,00 m Olyan állványmezőkbe, amelyeken a függőleges szállítás kézzel történik, DG korlátokat kell beépíteni. Ilyen kézi szállításnál minden állványszinten legalább egy személynek kell tartózkodni (lásd 8. és 9. ábra) A függőleges keret szerelése Az állványépítésnél a zuhanásveszély elkerülése érdekében szerelőkorlátokat kell használni. Ezeket az új állványszintre való rálépés előtt az alatta lévő szintről kell beépíteni. Szerelőkorlát 0,65 Szerelési folyamat: 1) A szerelőkorlát szerelését a létrás átjárómezőn kell kezdeni Az alsó rögzítést az oszlopra kell akasztani, a korlát kiemelkedés gátló gyűrűjére kell állítani, és a keret sarokmerevítője alá kell rögzíteni. Szerelőkorlát Szerelőkorlát Szerelőkorlát 2) Ez a felette lévő szint ideiglenes oldalvédelmeként szolgál. Csak ezután szabad erre a szintre lépni! Szerelőkorlát 3) Ezután ezeken az állványszinteken az első függőleges kereteket és a végleges kettős korlátokat kell beépíteni. (8+9. ábra) Ezután az alatta lévő szintről az egyik oszlopon lévő szere- lőkorlátot ki kell oldani, és összehajtva a mellette lévő oszlophoz kell tolni. Függőleges keret DG korlát 7

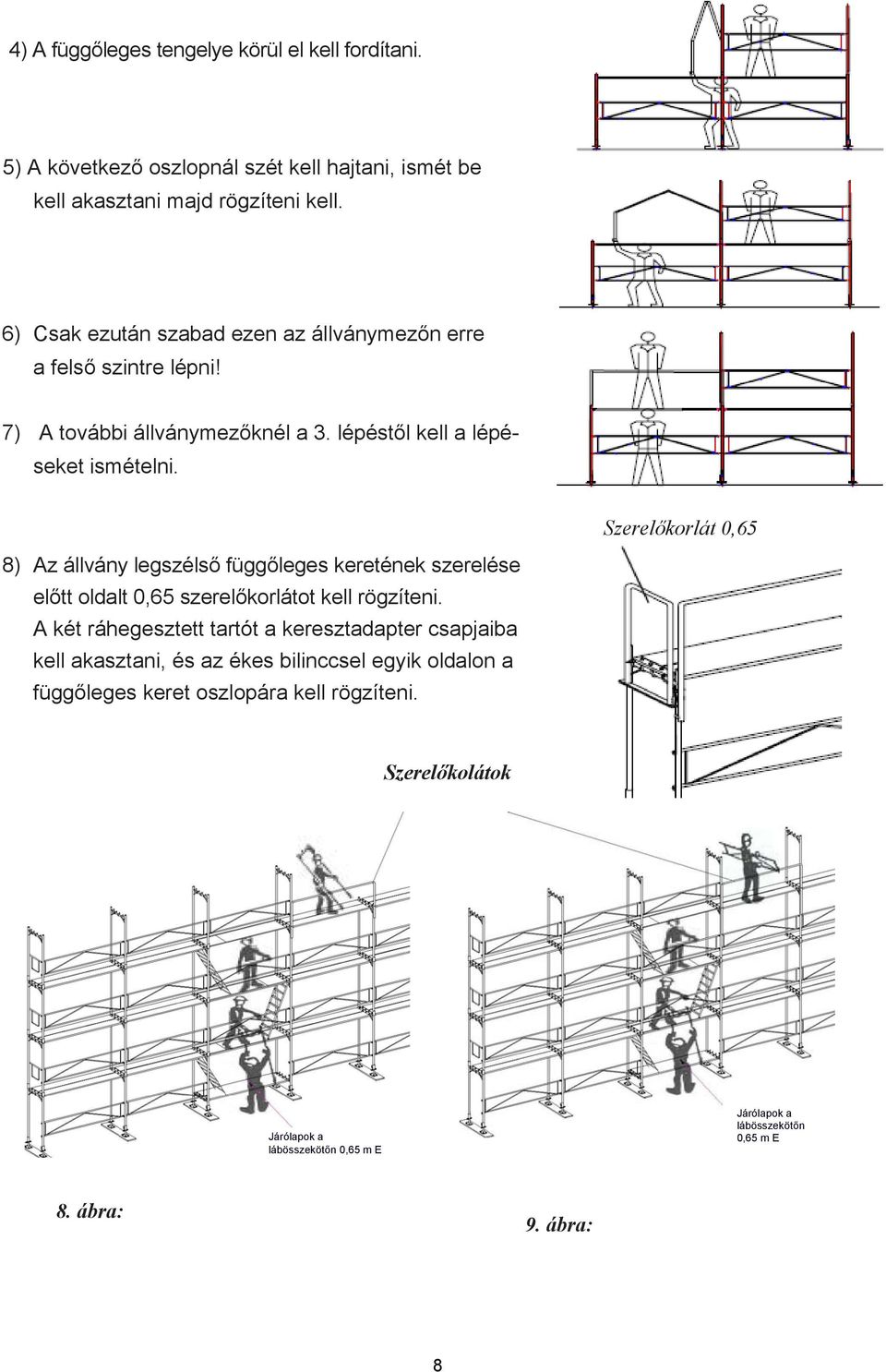

9 4) A függőleges tengelye körül el kell fordítani. 5) A következő oszlopnál szét kell hajtani, ismét be kell akasztani majd rögzíteni kell. 6) Csak ezután szabad ezen az állványmezőn erre a felső szintre lépni! 7) A további állványmezőknél a 3. lépéstől kell a lépéseket ismételni. 8) Az állvány legszélső függőleges keretének szerelése előtt oldalt 0,65 szerelőkorlátot kell rögzíteni. A két ráhegesztett tartót a keresztadapter csapjaiba kell akasztani, és az ékes bilinccsel egyik oldalon a függőleges keret oszlopára kell rögzíteni. Szerelőkorlát 0,65 Szerelőkolátok Járólapok a lábösszekötőn 0,65 m E Járólapok a lábösszekötőn ußverbinder 0,65 m E 8. ábra: 9. ábra: 8

10 2.4.4 Merevítések (Doppelgeländer-korlátok) Az állvány merevítési funkcióját a speciális Doppelgeländer szerkezetek teljesen átveszik. A szokásos függőleges és átlós merevítők általi merevítések ezért teljesen elmaradnak (kivéve: uni-merevítők az áthidaló-tartók felépítési változatnál) Az oldalvédelem kiegészítése A Ringer DG állványok minden szintjén korláttartókat és köztartókat (DG-korlát) és bokalécet, valamint lezáró korlátot, 0,65 m, kell beépíteni. A bokalécek a végrögzítőkkel az arra szolgáló csapokra illeszthetők (lásd 10. ábra). Védőállványoknál és védőtetőknél is fel kell helyezni bokalécet. A legfelső szinten DG korláttartó oszlopot kell elhelyezni, amelynél még biztosítócsapos fajárólap rögzítőt kell felhelyezni (lásd 10. ábra). Oldalt vagy 0,65 x 1,00 m univerzális függőleges keretet, vagy két DG korláttartó oszlopot 0,65 m univerzális lezáró korláttal (10. ábra szerint) kell beépíteni. 0,65 m láblécet kell az említettek szerint behelyezni. 10. ábra A legfelső állványszint oldalvédelme 9

11 2.4.6 Fali rögzítők (rögzítés kiosztás és rögzítő erők) A rögzítés kiosztás és a hozzátartozó rögzítő erők a felépítési változattól függően vannak megadva (lásd 2.5 pont). A mértékadó rögzítő erők vannak ismertetve (szokásos terhelések). A többi rögzítési szinten ezek az erők kisebbek, ezért a részletes felsorolás elmarad. A 0,65 m-es konzolokkal felépített tetővédő állványok és védőtetők szükséges rögzítése ugyancsak a 2.5 pontban kerül ismertetésre. A fali rögzítéseket az állványépítéssel együtt folyamatosan kell beépíteni. A 27. oldalnak megfelelően csak max. 2 állványszintet lehet fali rögzítés nélkül felépíteni. Rögzítőeszközként legalább 12 cm es csavarokat vagy ezzel egyenértékű szerkezeteket kell használni Fali rögzítő A fali rögzítéseket a csomópontok közelében (oszlop-járólap metszéspont) kell csatlakoztatni. A csatlakoztatáshoz a DIN EN 74 szerinti normálbilincset kell használni. Kivételes esetekben a fali rögzítőt a csomóponttól (=metszéspont) max. 40 cm távolságban szabad csatlakoztatni A rövid fali rögzítőt (11. ábra) csak a függőleges keret belső oszlopára (keretcső) szabad rögzíteni. Ezek a homlokzatra merőleges rögzítőerőket veszik fel. 11. ábra Rövid fali rögzítő A hosszú fali rögzítőt (12. ábra) a függőleges keret belső és külső oszlopára kell rögzíteni. Ezek a homlokzatra merőleges és azzal párhuzamos rögzítőerőket veszik fel. 12. ábra Hosszú fali rögzítő 10

12 A V-fali rögzítőt (13. ábra) ugyancsak a belső oszlopra szabad csak rögzíteni. Ezek a homlokzatra merőleges és azzal párhuzamos rögzítő erőket veszik fel. 13. ábra V-fali rögzítő A sarok rögzítőt (14. ábra) csak a függőleges keret belső oszlopára szabad rögzíteni. Ezek a homlokzatra merőleges és azzal párhuzamos rögzítő erőket veszik fel. 14. ábra Sarokrögzítő Állvá nyrögzítés/rögzítő felület Az állványrögzítéseket a vonatkozó biztonsági előírások szerint kell végezni. 11

13 2.5 FELÉPÍTÉSI VÁLTOZATOK ÉS A KIEGÉSZÍTŐ ELEMEK BEÉPÍTÉSE Általános Ebben a pontban különböző felépítési változatokat/rögzítés kiosztásokat, valamint az átjárókeretek ( keretek gyalogos közlekedéshez ), áthidaló tartók ( rácsos tartók ), szélesítőkonzolok és védőtetők beépítését ismertetjük. Nyitott homlokzaton (pl. ablak nélküli új építés) egy max. 60%-os nyílásrészaránnyal rendelkező épületfalat értünk. Zárt homlokzaton (pl. régi illetve beépített ablakokkal) nem lehetnek nyílások. Az itt szerepeltetett hálóval burkolt változatokon a szélterhelés C fx = 0,60 és C fy = 0,20 értékkel lett számításba véve. A különböző felépítési változatok táblázataiban ( oldal) a szokásos terhelések vannak megadva. 12

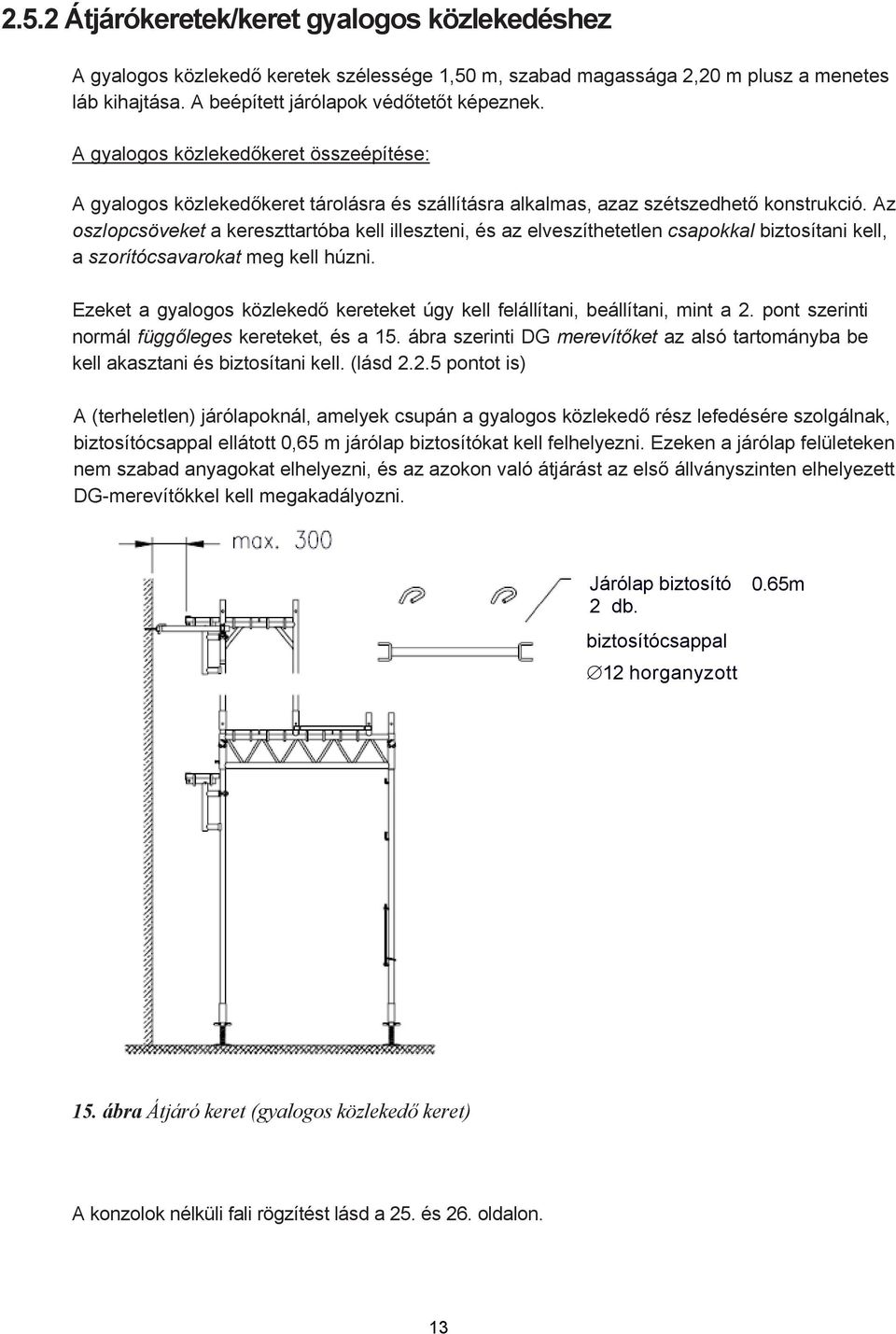

14 2.5.2 Átjárókeretek/keret gyalogos közlekedéshez A gyalogos közlekedő keretek szélessége 1,50 m, szabad magassága 2,20 m plusz a menetes láb kihajtása. A beépített járólapok védőtetőt képeznek. A gyalogos közlekedőkeret összeépítése: A gyalogos közlekedőkeret tárolásra és szállításra alkalmas, azaz szétszedhető konstrukció. Az oszlopcsöveket a kereszttartóba kell illeszteni, és az elveszíthetetlen csapokkal biztosítani kell, a szorítócsavarokat meg kell húzni. Ezeket a gyalogos közlekedő kereteket úgy kell felállítani, beállítani, mint a 2. pont szerinti normál függőleges kereteket, és a 15. ábra szerinti DG merevítőket az alsó tartományba be kell akasztani és biztosítani kell. (lásd pontot is) A (terheletlen) járólapoknál, amelyek csupán a gyalogos közlekedő rész lefedésére szolgálnak, biztosítócsappal ellátott 0,65 m járólap biztosítókat kell felhelyezni. Ezeken a járólap felületeken nem szabad anyagokat elhelyezni, és az azokon való átjárást az első állványszinten elhelyezett DG-merevítőkkel kell megakadályozni. Járólap biztosító 2 db. biztosítócsappal 12 horganyzott 0.65m 15. ábra Átjáró keret (gyalogos közlekedő keret) A konzolok nélküli fali rögzítést lásd a 25. és 26. oldalon. 13

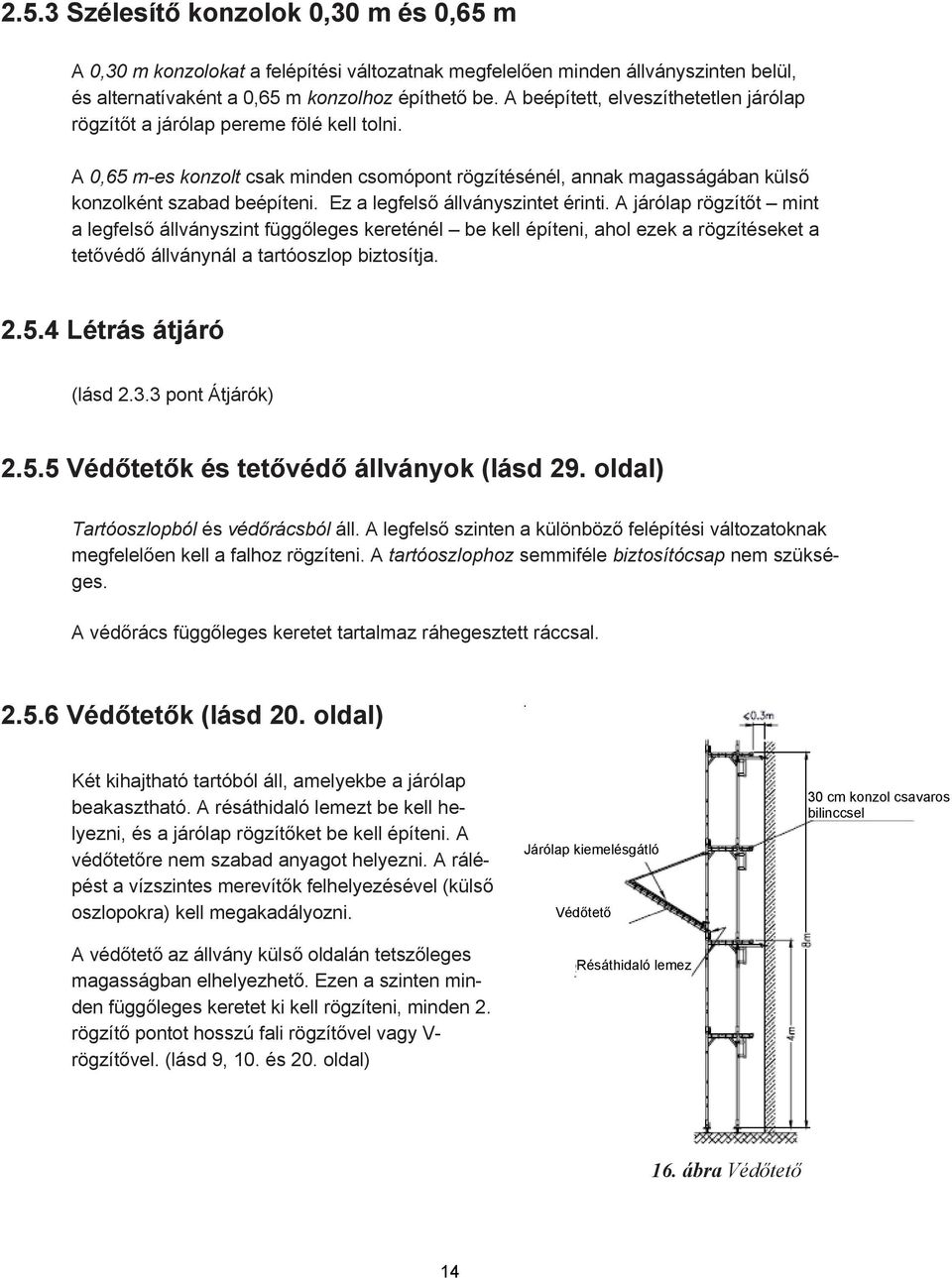

15 2.5.3 Szélesítő konzolok 0,30 m és 0,65 m A 0,30 m konzolokat a felépítési változatnak megfelelően minden állványszinten belül, és alternatívaként a 0,65 m konzolhoz építhető be. A beépített, elveszíthetetlen járólap rögzítőt a járólap pereme fölé kell tolni. A 0,65 m-es konzolt csak minden csomópont rögzítésénél, annak magasságában külső konzolként szabad beépíteni. Ez a legfelső állványszintet érinti. A járólap rögzítőt mint a legfelső állványszint függőleges kereténél be kell építeni, ahol ezek a rögzítéseket a tetővédő állványnál a tartóoszlop biztosítja Létrás átjáró (lásd pont Átjárók) Védőtetők és tetővédő állványok (lásd 29. oldal) Tartóoszlopból és védőrácsból áll. A legfelső szinten a különböző felépítési változatoknak megfelelően kell a falhoz rögzíteni. A tartóoszlophoz semmiféle biztosítócsap nem szüksé- ges. A védőrács függőleges keretet tartalmaz ráhegesztett ráccsal Védőtetők (lásd 20. oldal) Két kihajtható tartóból áll, amelyekbe a járólap beakasztható. A résáthidaló lemezt be kell helyezni, és a járólap rögzítőket be kell építeni. A védőtetőre nem szabad anyagot helyezni. A rálépést a vízszintes merevítők felhelyezésével (külső oszlopokra) kell megakadályozni. A védőtető az állvány külső oldalán tetszőleges magasságban elhelyezhető. Ezen a szinten minden függőleges keretet ki kell rögzíteni, minden 2. rögzítő pontot hosszú fali rögzítővel vagy V- rögzítővel. (lásd 9, 10. és 20. oldal) Járólap kiemelésgátló Védőtető. Résáthidaló lemez 30 cm konzol csavaros bilinccsel 16. ábra Védőtető 14

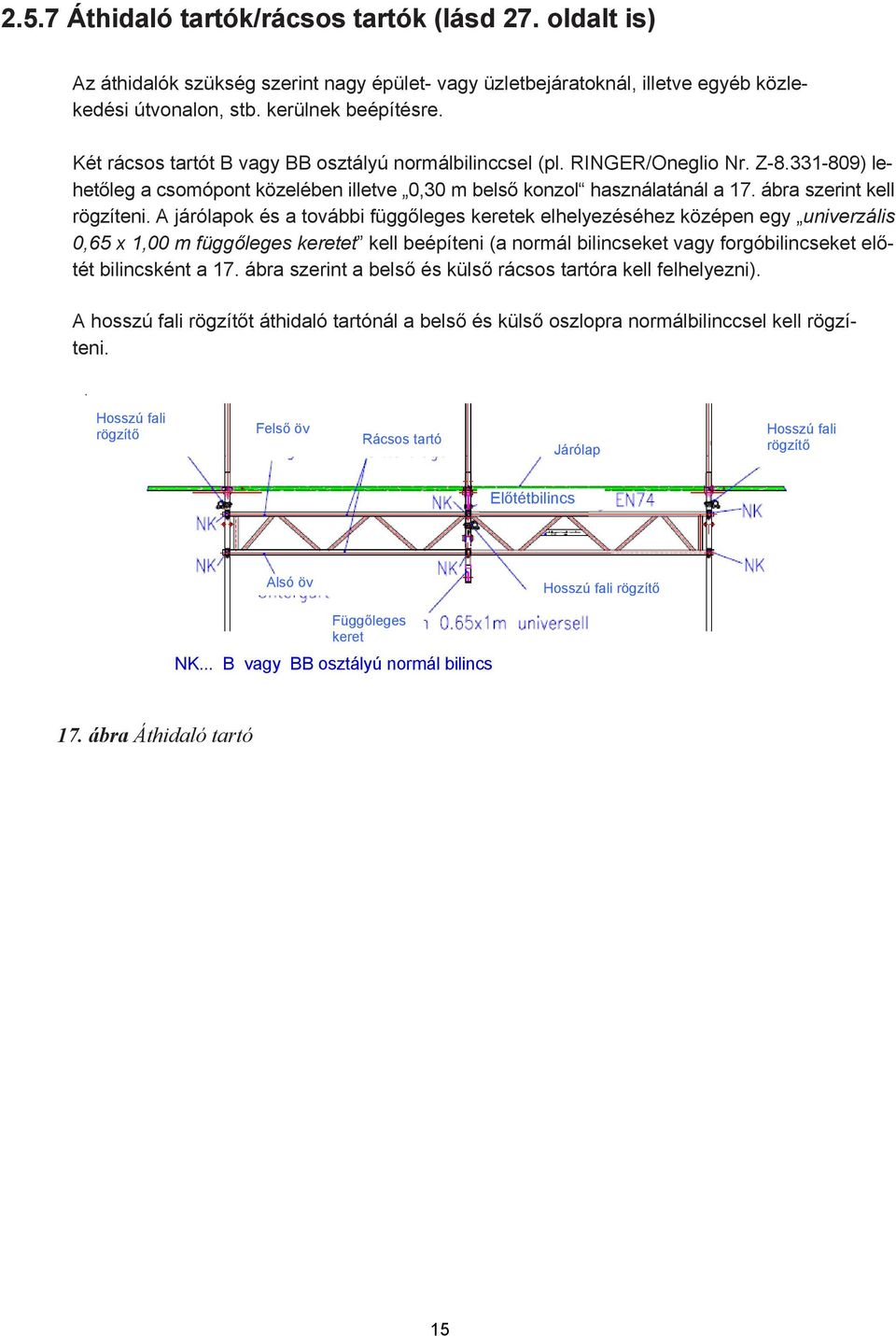

16 2.5.7 Áthidaló tartók/rácsos tartók (lásd 27. oldalt is) Az áthidalók szükség szerint nagy épület- vagy üzletbejáratoknál, illetve egyéb közlekedési útvonalon, stb. kerülnek beépítésre. Két rácsos tartót B vagy BB osztályú normálbilinccsel (pl. RINGER/Oneglio Nr. Z ) lehetőleg a csomópont közelében illetve 0,30 m belső konzol használatánál a 17. ábra szerint kell rögzíteni. A járólapok és a további függőleges keretek elhelyezéséhez középen egy univerzális 0,65 x 1,00 m függőleges keretet kell beépíteni (a normál bilincseket vagy forgóbilincseket előtét bilincsként a 17. ábra szerint a belső és külső rácsos tartóra kell felhelyezni). A hosszú fali rögzítőt áthidaló tartónál a belső és külső oszlopra normálbilinccsel kell rögzíteni. Hosszú fali rögzítő Felső öv Rácsos tartó Járólap Hosszú fali rögzítő Előtétbilincs Alsó öv Hosszú fali rögzítő Függőleges keret NK... B vagy BB osztályú normál bilincs 17. ábra Áthidaló tartó 15

17 2.5.8 Kiemelkedés gátló (járólap rögzítők) A járólapokat a felettük lévő függőleges keretek biztosítólemezei rögzítik kiemelkedés ellen (lásd 18A ábra). A legfelső szinten a járólapokat a DG korlátoszlopok és járólap rögzítők rögzítik kiemelkedés ellen (lásd 18B ábra). A függőleges keretek (DG korlátoszlopok) egymással való összekötésének statikai okokból nem szükséges húzással szemben ellenállónak lenni, ez azonban a biztosítócsapokkal biztosítható. 18A. ábra Normál 18B. ábra Utolsó szint Kiemelésgátló 0,30 m konzolhoz, lásd pont/14. oldal Kiemelésgátló 0,65 m konzolhoz, mint az átjárókeretnél Kiemelésgátló gyalogos átjárókerethez lásd pont/13. oldal Kiemelésgátló védőtetőhöz lásd pont/14. oldal 16

18 A különböző felépítési változatokat a következő pontok szerint kell kialakítani. Minden adat fa- és alumínium járólapra korlátozás nélkül érvényes. Pont Számított felépítési változat Rögzítés- (engedélyezésből) kiosztás Oldal Alapváltozat 8 m-es eltolás Konzolos változat 8 m-es eltolás Védőtető konzolos változatnál 8 m-es eltolás Hálóburkolat alapváltozat 8 m-es eltolás Hálóval burkolt alap- és konzolos változat zárt homlokzat előtt Hálóval burkolt alap- és konzolos változat nyitott homlokzat előtt 8 m-es eltolás 22 4 m Ponyvával burkolt konzolos változat 2 m (2.5.2) (2.5.2) Gyalogos közlekedő keret alapváltozattal Gyalogos közlekedő keret konzolos változattal 8 m-es eltolás (4 m/2 m) 8 m-es eltolás (4 m/2 m) Áthidaló tartó 8 m-es eltolás (4 m/2 m) Legfelső állványszint fali rögzítés nélkül 8 m-es eltolás Tetővédő és védőtető állványrögzítési er ők Sarokkialakítás és sarokrögzítés 30 A rögzítőerők, támasztóerők, a merevítők elrendezése és egyéb útmutatók az egyes felépítési változatoknál találhatók. Minden felépítési változat / rögzítéskiosztás max. 150 km/h szélsebesség figyelembe vételével lett számítva. 17

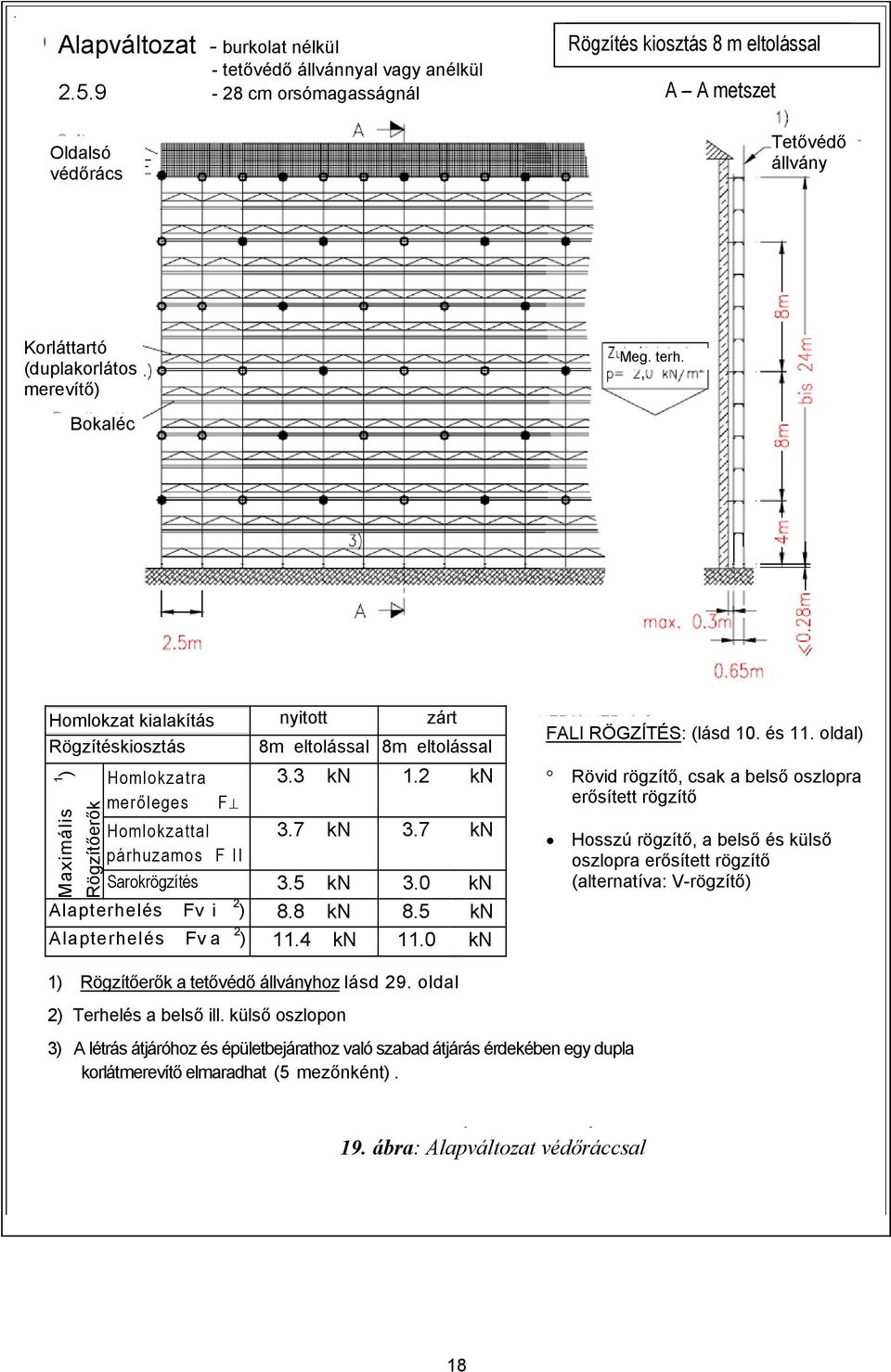

19 Alapváltozat - burkolat nélkül - tetővédő állvánnyal vagy anélkül cm orsómagasságnál Oldalsó védőrács Rögzítés kiosztás 8 m eltolással A A metszet Tetővédő állvá ny Korláttartó (duplakorlátos merevítő) Bokaléc Meg. terh. Homlokzat kialakítás nyitott zárt Rögzítéskiosztás 8m eltolással 8m eltolással 1 ) Ma ximáli s Rögzí tőer ők Homlokzatra merőleges F 3.3 kn 1.2 kn Homlokzattal párhuzamo s F II 3.7 kn 3.7 kn Sarokrögzítés 3.5 kn 3.0 kn Alapterhelés Fv i 2 ) 8.8 kn 8.5 kn Alapterhelés Fv a 2 ) 11.4 kn 11.0 kn FALI RÖGZÍTÉS: (lásd 10. és 11. oldal) Rövid rögzítő, csak a belső oszlopra erősített rögzítő Hosszú rögzítő, a belső és külső oszlopra erősített rögzítő (alternatíva: V-rögzítő) 1) Rögzítőerők a tetővédő állványhoz lásd 29. oldal 2) Terhelés a belső ill. külső oszlopon 3) A létrás átjáróhoz és épületbejárathoz való szabad átjárás érdekében egy dupla korlátmerevítő elmaradhat (5 mezőnként). 19. ábra: Alapváltozat védőráccsal 18

20 Konzolos változat - burkolat né lkül Rögzítés kiosztás 8 m eltolással - tetővédő állvánnyal vagy anélkül cm orsómagasságnál A A metszet Oldalsó védőrács 0,3 m konzol 0,65 m konzol Tetővédő állvány Korláttartó (duplakorlátos merevítő) Bokaléc Meg. terh. Homlokzat kialakítás nyitott zárt Rögzítéskiosztás 8m eltolással 8m eltolással Homlokzatra 3,5 kn 1,3 kn merőleges F Homlokzattal párhuzamos F II 1,9 kn 1,9 kn Sarokrögzítés 3,5 kn 3,0 kn Alapterhelés Fv i 2 ) 14,2 kn 14,2 kn Alapterhelés Fv a 2 ) 15,8 kn 15,8 kn 1 ) Maximális Rögzítőerők FALI RÖGZÍTÉS: (lásd 10. és 11. oldal) Rövid rögzítő, csak a belső oszlopra erősített rögzítő Hosszú rögzítő, a belső és külső oszlopra erősített rögzítő (alternatíva: V-rögzítő) 1) Rögzítőerők a tetővédő állványhoz lásd 29. oldal 2) Terhelés a belső ill. külső oszlopon 3) A létrás átjáróhoz és épületbejárathoz való szabad átjárás érdekében egy dupla korlátmerevítő elmaradhat (5 mezőnként). 20. ábra: Konzolos változat 19

21 Védőtető konzolos változatnál - burkolat nélkül tetővédő állvánnyal vagy anélkül Rögzítés kiosztás 8 m eltolással A A metszet Oldalsó védőrács 0,3 m konzol 0,65 m konzol Tetővédő állvány Korláttartó ( duplakorlátos merevítő) Bokaléc Meg. terh. Védőtető tartó 5) Homlokzat kialakítás nyitott zárt Rögzítéskiosztás 8m eltolással 8m eltolással Homlokzatra 4) 5,0 kn 3,8 kn merőleges F Homlokzatra 5) 4,5 kn 3,1 kn merőleges F Homlokzattal párhuzamos F II 1,9 kn 1,9 kn Sarokrögzítés 3,5 kn 3,0 kn Alapterhelés Fv i 2 ) 13,9 kn 13,9 kn Alapterhelés Fv a 2 ) 16,3 kn 16,3 kn 1 ) Maximális Rögzítőerők FALI RÖGZÍTÉS: (lásd 10. és 11. oldal) Rövid rögzítő, csak a belső oszlopra erősített rögzítő Hosszú rögzítő, a belső és külső oszlopra erősített rögzítő ( alternatíva: V-rögzítő) 1) Rögzítőerők a tetővédő állványhoz lásd 29. oldal 2) Terhelés a belső ill. külső oszlopon 3) A létrás átjáróhoz és épületbejárathoz való szabad átjárás érdekében egy dupla korlátmerevítő elmaradhat (5 mezőnként) 4) Max. rögzítőerő védőtetőnél 6 m vagy annál nagyobb magasságban. A védőtető szinten minden keretet ki kell rögzíteni, ahol minden 2. rögzítőponton hosszú fali rögzítőt vagy V-rögzítőt kell használni. 5) Max. rögzítőerők védőtetőnél 4 m magasságban 21. ábra: Védőtető konzolos változatnál 20

22 Hálóburkolatú alapváltozat - zárt homlokzat előtt tetővédő állvánnyal vagy anélkül Oldalsó védőrács Rögzítés kiosztás 8 m eltolással A A metszet Tetővédő állvány Korláttartó (duplakorlátos merevítő) Meg. terh. Bokaléc Homlokzat kialakítás Rögzítéskiosztás zárt 8m eltolással Homlokzatra 2,5 kn merőleges F Homlokzattal párhuzamos F II 3,7 kn Sarokrögzítés 4,8 kn Alapterhelés Fv i 2 ) 8,8 kn Alapterhelés Fv a 2 ) 11,3 kn 1 ) Maximális Rögzítőerők FALI RÖGZÍTÉS: (lásd 10. és 11. oldal) Rövid rögzítő, csak a belső oszlopra erősített rögzítő Hosszú rögzítő, a belső és külső oszlopra erősített rögzítő (alternatíva: V-rögzítő) 1) Rögzítőerők a tetővédő állványhoz lásd 29. oldal 2) Terhelés a belső ill. külső oszlopon 3) abad átjárás érdekében egy dupla A létrás átjáróhoz és épületbejárathoz való sz korlátmerevítő elmaradhat (5 mezőnként). 22. ábra: Hálóburkolattal ellátott alapváltozat zárt homlokzat előtt 21

23 Hálóburkolatú konzolos változat - zárt homlokzat előtt tetővédő állvánnyal vagy anélkül Rögzítés kiosztás 8 m eltolással A A metszet Oldalsó védőrács 0,3 m konzol 0,65 m konzol Tetővédő állvány Háló Korláttartó (duplakorlátos merevítő) Bokaléc Meg. terh. Homlokzat kialakítás Rögzítéskiosztás zárt 8m eltolással Homlokzatra 2,5 kn merőleges F Homlokzattal párhuzamos F II 1,9 kn Sarokrögzítés 4,8 kn Alapterhelés Fv i 2 ) 13,7 kn Alapterhelés Fv a 2 ) 14,9 kn 1 ) Maximális Rögzítőerők FALI RÖGZÍTÉS: (lásd 10. és 11. oldal) Rövid rögzítő, csak a belső oszlopra erősített rögzítő Hosszú rögzítő, a belső és külső oszlopra erősített rögzítő (alternatíva: V-rögzítő) 1) Rögzítőerők a tetővédő állványhoz lásd 29. oldal 2) Terhelés a belső ill. külső oszlopon 3) A létrás átjáróhoz és épületbejárathoz való szabad átjárás érdekében egy dupla korlátmerevítő elmaradhat (5 mezőnként). 23. ábra: Hálóburkolatú konzolos változat zárt homlokzat előtt 22

24 Hálóburkolatú alap- és konzolos változat - nyitott homlokzat előtt tetővédő állvánnyal vagy anélkül Oldalsó védőrács Rögzítés kiosztás 4 m 0,3 m konzol 0,65 m konzol A A metszet Tetővédő állvány Háló Korláttartó ( duplakorlátos merevítő) Bokaléc Meg. terh. GV...Alapváltozat KV.....Konzolos változat Homlok zat kialakítás GV nyitott KV nyitott Rögzítéskiosztás 4 m 4 m Homlokzatra 3,8 kn 3,8 kn merőleges F Homlokzattal párhuzamos F II 3,9 kn 1,9 kn Sarokrögzítés 5,4 kn 5,4 kn Alapterhelés Fv i 2 ) 8,1 kn 13,0 kn Alapterhelés Fv a 2 ) 10,9 kn 14,5 kn 1 ) Maximális Rögzítőerők FALI RÖGZÍTÉS: (lásd 10. és 11. oldal) Rövid rögzítő, csak a belső oszlopra erősített rögzítő Hosszú rögzítő, a belső és külső oszlopra erősített rögzítő (alternatíva: V-rögzítő) 1) Rögzítőerők a tetővédő állványhoz lásd 29. oldal 2) Terhelés a belső ill. külső oszlopon 3) A létrás átjáróhoz és épületbejárathoz való szabad átjárás érdekében egy dupla korlátmerevítő elmaradhat (5 mezőnként). 4) A hosszú fali rögzítő alapváltozatnál rövid rögzítővel helyettesíthető 24. ábra: Hálóburkolatú alap- és konzolos változat nyitott homlokzat előtt 23

25 Ponyvaburkolatú konzolos változat tetővédő állvánnyal vagy anélkül Rögzítés kiosztás 2 m A A metszet Oldalsó védőrács 0,3 m konzol 0,65 m konzol Tetővédő állvány Ponyva Korláttartó (duplakorlátos merevítő) Bokaléc Meg. terh. Homlokzat kialakítás nyitott zárt Rögzítéskiosztás 2 m 2 m 1 ) Maximális Rögzítőerők Homlokzatra merőleges F 4,9 kn nyomás 4,3 kn húzás 3,8 kn nyomás 2,7 kn húzás Homlokzattal 1,7 kn 1,7 kn párhuzamos F II Sarokrögzítés 4,2 kn 3,6 kn 2 Alapterhelés Fv i ) 11,8 kn 13,1 kn Alapterhelés Fv a 2 ) 11,9 kn 11,8 kn 1) Rögzítőerők a tetővédő állványhoz lásd 29. oldal 2) Terhelés a belső ill. külső oszlopon 3) A létrás átjáróhoz és épületbejárathoz való szabad átjárás érdekében egy dupla korlátmerevítő elmaradhat (5 mezőnként). 4) A hosszú fali rögzítő alapváltozatnál rövid rögzítővel helyettesíthető FALI RÖGZÍTÉS: (lásd 10. és 11. oldal) Rövid rögzítő, csak a belső oszlopra erősített rögzítő Hosszú rögzítő, a belső és külső oszlopra erősített rögzítő (alternatíva: V-rögzítő) Zárt homlokzat előtt minden 2. rövid rögzítőnek csak nyomásállónak kell lennie (kivéve peremrögzítő) 25. ábra: Ponyvás burkolatú konzolos változat 24

26 Átjáró keretek Rögzítés kiosztás felépítési alapváltozattal változattól függően - nyitott vagy zárt homlokzat előtt - burkolat nélkül - tetővédő állvánnyal (0,65 m konzol nélkül) vagy anélkül A A metszet Korláttartó (duplakorlátos merevítő) Meg. terh. Bokaléc Felépítési változat Rögzítéskiosztás 1 ) Maximális Rögzítőerők Homlokzatra merőleges F Homlokzattal párhuzamos F II V-rögzítés Alapterhelés Alapterhelés Fv i Fv a Alapváltozat A rögzítés kivitelezés, rögzítés kiosztás és rö gzítő erők a megfelelő felépítési változatnál 2 ) 11,7 kn 2 ) 5,0 kn FALI RÖGZÍTÉS: (lásd 10. és 11. oldal) Rövid rögzítő, csak a belső oszlopra erősített rögzítő Hosszú rögzítő, a belső és külső oszlopra erősített rögzítő (alternatíva: V-rögzítő) 1) Rögzítőerők a tetővédő állványhoz lásd 29. oldal 2) Maximális terhelés a belső ill. külső oszlopon 3) A létrás átjáróhoz és épületbejárathoz való szabad átjárás érdekében egy dupla korlátmerevítő elmaradhat (5 mezőnként). 26. ábra: Átjáró keretek alapváltozattal illetve 0,30 m konzollal 25

27 Átjár ó keretek konzolos változattal Rögzítés kiosztás felépítési változattól függően - belül 0,30 m konzollal, kívül 0,65 m konzollal vagy anélkül - nyitott vagy zárt homlokzat előtt - burkolat nélkül - tetővédő állvánnyal vagy anélkül A A metszet Korláttartó (duplakorlátos merevítő) Bokaléc Meg. terh. Felépítési változat «Rögzítéskiosztás 1 ) Maximális Rögzítőerők Homlokzatra merőleges Sarokrögzítés F Homlokzattal párhuzamos F II belül 0,30 m konzollal 0,30 m és 0,65 m konzollal A rögzítés kivitelezés, rögzítés kiosztás és rögzítő erők a megfelelő felépítési változatnál láthatók! 2,0 kn 2,0 kn Alapterhelés Fv i 2 ) 16.5 kn 19,0 kn 2 Alapterhelés Fv a ) 5,0 kn 6,3 kn FALI RÖGZÍTÉS: (lásd 10. és 11. oldal) Rövid rögzítő, csak a belső oszlopra erősített rögzítő Hosszú rögzítő, a belső és külső oszlopra erősített rögzítő (alternatíva: V-rögzítő) 1) Rögzítőerők a tetővédő állványhoz lásd 29. oldal 2) Maximális terhelés a belső ill. külső oszlopon 3) A létrás átjáróhoz és épületbejárathoz való szabad átjárás érdekében egy dupla korlátmerevítő elmaradhat (5 mezőnként). 4) A hosszú fali rögzítő a külső konzol nélküli konzolos változatnál rövid rögzítővel helyettesíthető 27. ábra: Átjárókeret konzolváltozatokkal 26

28 Áthidaló tartók alapváltozatnál vagy konzolos változatnál - nyitott vagy zárt homlokzat előtt - burkolat nélkül - tetővédő állvánnyal vagy anélkül Rögzítés kiosztás felépítési változattól függően A A metszet Korláttartó (duplakorlátos merevítő) Meg. terh. Bokaléc Védőtető tartó 5) Függőleges keret Uni-átlós merevítő a rácsos tartó melletti mezőben 3) FALI RÖGZÍTÉS: (lásd 10. és 11. oldal) Kereszt merevítő 48,3/3,2 + forgóbilincs (csak 0,65 m külső konzol használatakor) Felépítési változat 0,65 m konzol 0,65 m konzollal nélkül «Rögzítéskiosztás 1 ) Maximális Rögzítőerők Homlokzatra merőleges F Homlokzattal párhuzamos F II A rögzítés kivitelez és, rögzítés kiosztás és rögzítő erők a megfelelő felépítési változatnál láthatók! Sarokrögzítés Alapterhelés Fv i 2 ) 22,0 kn 16,6 kn Alapterhelés Fv a 2 ) 20,0 kn 20,0 kn Rövid rögzítő, csak a belső oszlopra erősített rögzítő Hosszú rögzítő, a belső és külső oszlopra erősített rögzítő (alternatíva: V-rögzítő) 1) Terhelés a belső ill. külső oszlopon 2) Hosszú rögzítő alternatívaként az uni-átlós merevítőhöz és keresztmerevítőhöz 3) Az uni-átlós merevítőt közvetlenül az áthidaló tartó melletti függőleges keret alatti saroklemezek alá kell rögzíteni. 28. ábra: Áthidalótartó 27

29 Legfelső állványszint, rögzítés nélkül burkolat nélkül Rögzítés kio sztás 8 m eltolással A A metszet Biztosító csap javasolt 0,3 m konzol Korláttartó (duplakorlátos merevítő) Meg. terh. Bokaléc Homlokzat kialakítás Rögzítéskiosztás 1 ) Maximális Rögzítőerők nyitott 8m eltolással (csak 20 m-ig) Homlokzatra 3,1 kn merőleges F Homlokzattal párhuzamos F II 1,9 kn Sarokrögzítés 3,5 kn FALI RÖGZÍTÉS: (lásd 10. és 11. oldal) Rövid rögzítő, csak a belső oszlopra erősített rögzítő Ho sszú rögzítő, a belső és külső oszlopra erősített rögzítő (alternatíva: V-rögzítő) 1) Rögzítőerők a tetővédő állványhoz lásd 29. oldal 2) Biztosítócsapok nem feltétlenül szükségesek, de javasolt 3 be sza rás ében egy dupla korlátmerevítő elmaradhat ) A létrás átjáróhoz és épület járathoz való bad átjá érdek (5 mezőnként). 29. ábra: Legfelső szint rögzítés nélkül 28

30 Tetővédő és védőtető állvány - rögzítőerők Tetővédő állvány Tetővédő állvány Védőtető állvány Konzol NÉLKÜL Konzollal 0,65 m konzollal Távolságtól függően az eresz széle (meredélyszél) és a védőfal közötti távolság 0,8 m-nél kisebb lehet 1) Kiemelésgátlót (járólap rögzítőt biztosítócsappal) fel kell helyezni Maximális rögzítőerők Konzollal Konzol nélkül Homlokzatra merőleges F Homlokzattal párhuzamos F burkolat nélkül Nyitott homlokzat 2,2 kn 2,6 kn hálóval ponyvával burkolat nélkül 4,1 kn (nyomás) 3,8 kn (húzás) hálóval 1,6 kn 1,9 kn ponyvával 3,5 kn (nyomás) 2,2 kn (húzás) 1,9 kn 1,9 kn 2,0 kn 1,9 kn 1,9 kn 2,0 kn Sarokrögzítés 3,5 kn 5,4 kn 4,2 kn 3,0 kn 4,8 kn 3,6 kn Homlokzatra 2,3 kn 2,6 kn 4,1 kn (nyomás) 1,5 kn 1,9 kn 3,5 kn (nyomás) merőleges F 3,8 kn (húzás) 2,2 kn (húzás) Homlokzattal párhuzamos F II Sarokrögzítés 3,7 kn 3,5 kn 3, kn 5,4 kn 3,7 kn 4,2 kn 3,7 kn 3,0 kn 3,7 kn 4,8 kn 3,7 kn 3,6 kn Állványrögzítők elrendezése lásd pont Zárt homlokzat 30. ábra: Védőtető és tetővédő állványok rögzítő erői 29

31 Sarokkialakítás Nyitott homlokzat Zárt homlokzat Felépítési Sarokrögzítő Maximális Maxim ális változat távolság rögzítőerő rögzítőerő Burkolás nél- 4 m 3,5 kn 3,0 kn kül Hálóval 4 m 5,4 kn 4,8 kn Po nyvával 2 m 4,2 kn 3,6 kn 31. ábra: Sarokkialakítás és sarokrögzítés 30

32 3. A RINGER DG-ÁLLVÁNY LEBONTÁSA Az állvány lebontását a pontokban leírt lépések fordított sorrendjében kell elvégezni. 4. A RINGER DG-ÁLLVÁNYOK ALKALMAZÁSA A Ringer DG-állványt csak a 3. állványcsoportnak (200 kg/m²), és az állványépítésre vonatkozó biztonsági és egészségügyi előírásoknak megfelelően szabad alkalmazni. 31

33 5. ELEMLISTA Függőleges keretek Megnevezés Horganyzott függőleges keret 0,65 m x 2,00 m DG Cikkszám 11V7 Univerzális horganyzott függőleges félkeret 0,65 m x 1,00 m, horganyzott 11V19 Súly 20,20 kg 13,40 kg Alu-járólap Megnevezés Alu-járólap 2,50 m ajtóval és létrával Alu-járólap 2,50 m ajtó nélkül Cikksz Súly 24,00 kg 22,50 kg Holzbelag Megnevezés Fa-járólap 0,30 m x 2,50 m (45 mm piros) Cikksz Súly 14,40 kg Láb összekötő Megnevezés Láb összekötő 0,65 m E horganyzott (4 csappal) Állványrögzítő Megnevezés Állványrögzítő 0,60 m (falazatba) horganyzott Állványrögzítő - 1,00 m horganyzott Állványrögzítő - 1,50 m horganyzott Láb Megnevezés Menetes orsó 25/40 cm horganyzott Talplemez, horganyzott Cikkszám Súly 13V28 4,50 kg Cikkszám Súly 112V0008 2,00 kg 290V0048 2,90 kg 112V0001 5,30 kg Cikkszám Súly 132V0005 3,50 kg 112V0009 0,80 kg 32

34 Korlát Megnevezés Kettős korlát 2,50 m horganyzott Univerzális lezáró korlát 0,65 m bilinccsel horganyzott Cikkszám Súly 111V ,50 kg 11V10 3,00 kg Bokaléc Megnevezés Bokaléc 2,50 m x 3 cm (15 cm magas) Cikksz Súly 5,40 kg B okaléc 0,65 m x 3 cm (15 cm magas) oldalsó ,50 kg Korláttartó oszlop Megnevezés Korláttartó oszlop (tartó) DG horganyzott Cikksz. 11V9 Súly 4,60 kg V édőfal oszlop Megnevezés Védőfal oszlop 2,00 m horganyzott Védőrács Megnevezés Védőrács E 1,00 x 2,50 m horganyzott Cikksz. 27V2 Cikkszám 27V1 Súly 11,10 kg Súly Súly 20,00 kg Konzolok Megnevezés Szélesítő konzol 0,65 m SG horganyzott (4 csappal) 30 cm konzol, horganyzott (csavaros bilinccsel) járólap kiemelésgátlóval Cikksz. Súly 12V21 9,40 kg 121V0008 5,10 kg Biztosítók Megnevezés Védőtető tartó E horganyzott Járólap kiemelésgátló védőtetőhöz, horganyzott Réstakaró lemez 2,50 m védőtetőhöz, horganyzott Cikksz. 271V11 271V2 271V3 Súly 17,60 kg 5,50 kg 7,30 kg 33

35 Rácsos tartó Megnevezés Rácsos tartó 5,10 m tüzihorganyzott ACÉL Tartók Megnevezés Kereszttartó átjárókerethez T150 E horganyzott Cikkszám 113V51 Cikkszám 13V271 Súly 49,00 kg Súly 19,30 kg C ső átjárókerethez DG-hez, horganyzott 113V273 10,50 kg Kiegészítő elemek Megnevezés Cikkszám Súly Biztosítócsap 12 horganyzott 112V0019 0,25 kg J árólap rögzítő, horganyzott 11V11 0,40 kg J árólap rögzítő 0,65 m, horganyzott 11V111 2,10 kg Uni-átlós merevítő 2,50 m, horganyzott 111V3 7,40 kg Segédelemek szereléshez Megnevezés Szerelőkorlát 2, 5 m Szerelőkorlát 3,0 m Szerelőkorlát 0, 65 m Cikkszám 11V20 11V21 11V22 Súly 9,50 kg 10,5 kg 10,5 kg 34
