1 Új OTÉK 10/3-1 10/3 A megyei területrendezési tervek színes jelkulcsainak meghatározása A 218/2009. (X. 6.) Korm. rendelet, a területfejlesztési koncepció, a területfejlesztési program és a területrendezési terv tartalmi követelményeiről, valamint illeszkedésük, kidolgozásuk, egyeztetésük, elfogadásuk és közzétételük részletes szabályairól címmel, a Kormány a területfejlesztésről, és a területrendezésről szóló évi XXI. törvény 27. (1) bekezdés a.), d.), f.) és p.) pontjában, valamint az egyes jogszabályok és jogszabályi rendelkezések hatályon kívül helyezéséről szóló évi LXXXII. törvény 6. (2) bekezdésében kapott felhatalmazás alapján, az Alkotmány 35. (1) bekezdés b.) pontjában foglalt feladatkörében eljárva többek között a témánkhoz kapcsolódva a következőket rendelte el. Az 1. Általános rendelkezések szerint, az e rendelet alkalmazásában használt l.) területi terv: a területfejlesztési koncepció, a területfejlesztési program, valamint a területrendezési terv együttes megnevezése, míg az m.) jelű területi terv készítése: a területi terv kidolgozásának, egyeztetésének és elfogadásának együttes megnevezése. A 4. (1) bekezdése, a területi tervek időtávlatait határozza meg: a) rövidtáv: 2 év, b) középtáv: 7 év, c) hosszútáv: 14 év, d) nagytáv: év. A (2) bekezdés előírja, hogy a területfejlesztési koncepció fogalmazza meg az ország és a térségek

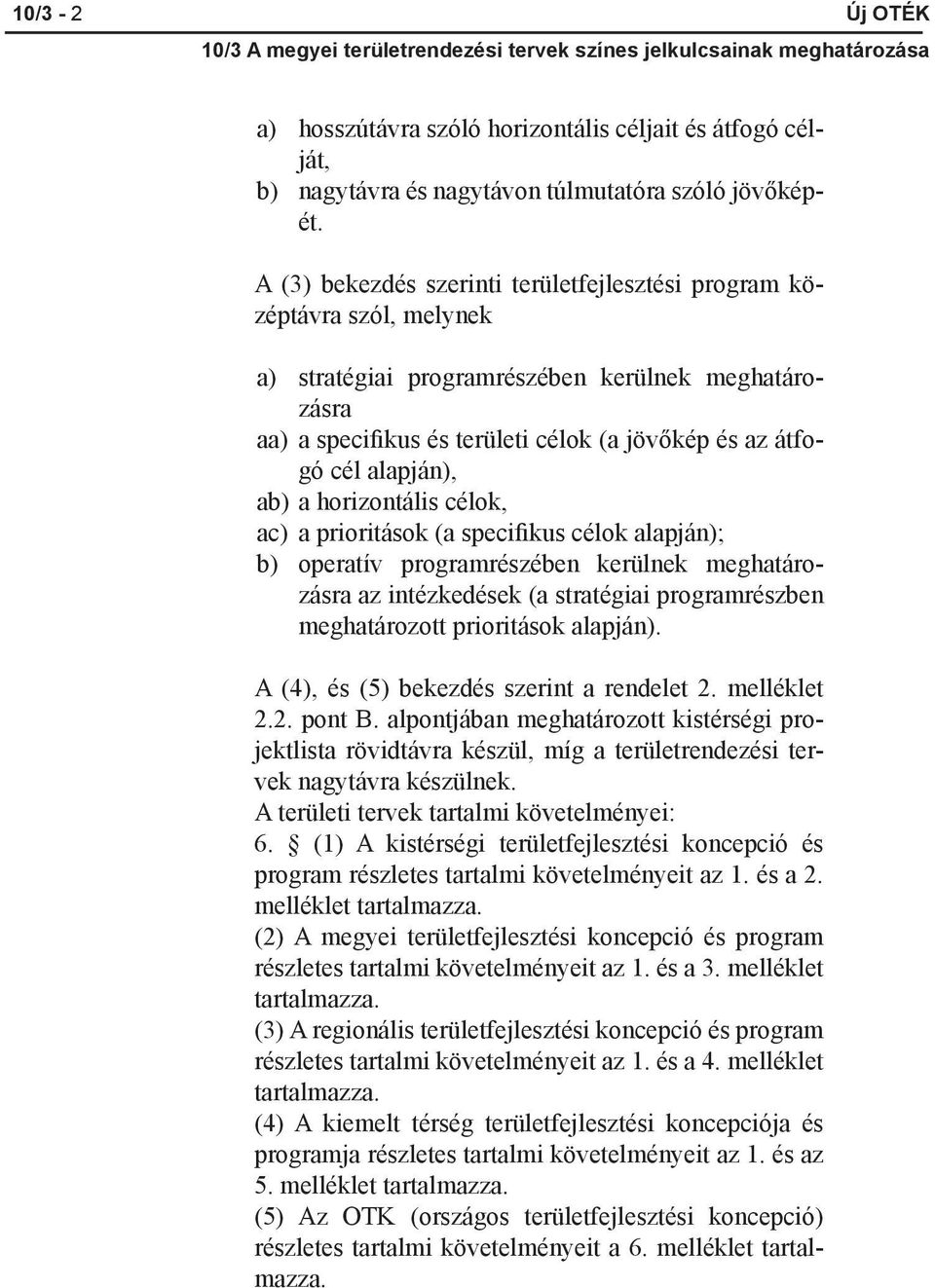

2 10/3-2 Új OTÉK a) hosszútávra szóló horizontális céljait és átfogó célját, b) nagytávra és nagytávon túlmutatóra szóló jövőképét. A (3) bekezdés szerinti területfejlesztési program középtávra szól, melynek a) stratégiai programrészében kerülnek meghatározásra aa) a specifikus és területi célok (a jövőkép és az átfogó cél alapján), ab) a horizontális célok, ac) a prioritások (a specifikus célok alapján); b) operatív programrészében kerülnek meghatározásra az intézkedések (a stratégiai programrészben meghatározott prioritások alapján). A (4), és (5) bekezdés szerint a rendelet 2. melléklet 2.2. pont B. alpontjában meghatározott kistérségi projektlista rövidtávra készül, míg a területrendezési tervek nagytávra készülnek. A területi tervek tartalmi követelményei: 6. (1) A kistérségi területfejlesztési koncepció és program részletes tartalmi követelményeit az 1. és a 2. melléklet tartalmazza. (2) A megyei területfejlesztési koncepció és program részletes tartalmi követelményeit az 1. és a 3. melléklet tartalmazza. (3) A regionális területfejlesztési koncepció és program részletes tartalmi követelményeit az 1. és a 4. melléklet tartalmazza. (4) A kiemelt térség területfejlesztési koncepciója és programja részletes tartalmi követelményeit az 1. és az 5. melléklet tartalmazza. (5) Az OTK (országos területfejlesztési koncepció) részletes tartalmi követelményeit a 6. melléklet tartalmazza.

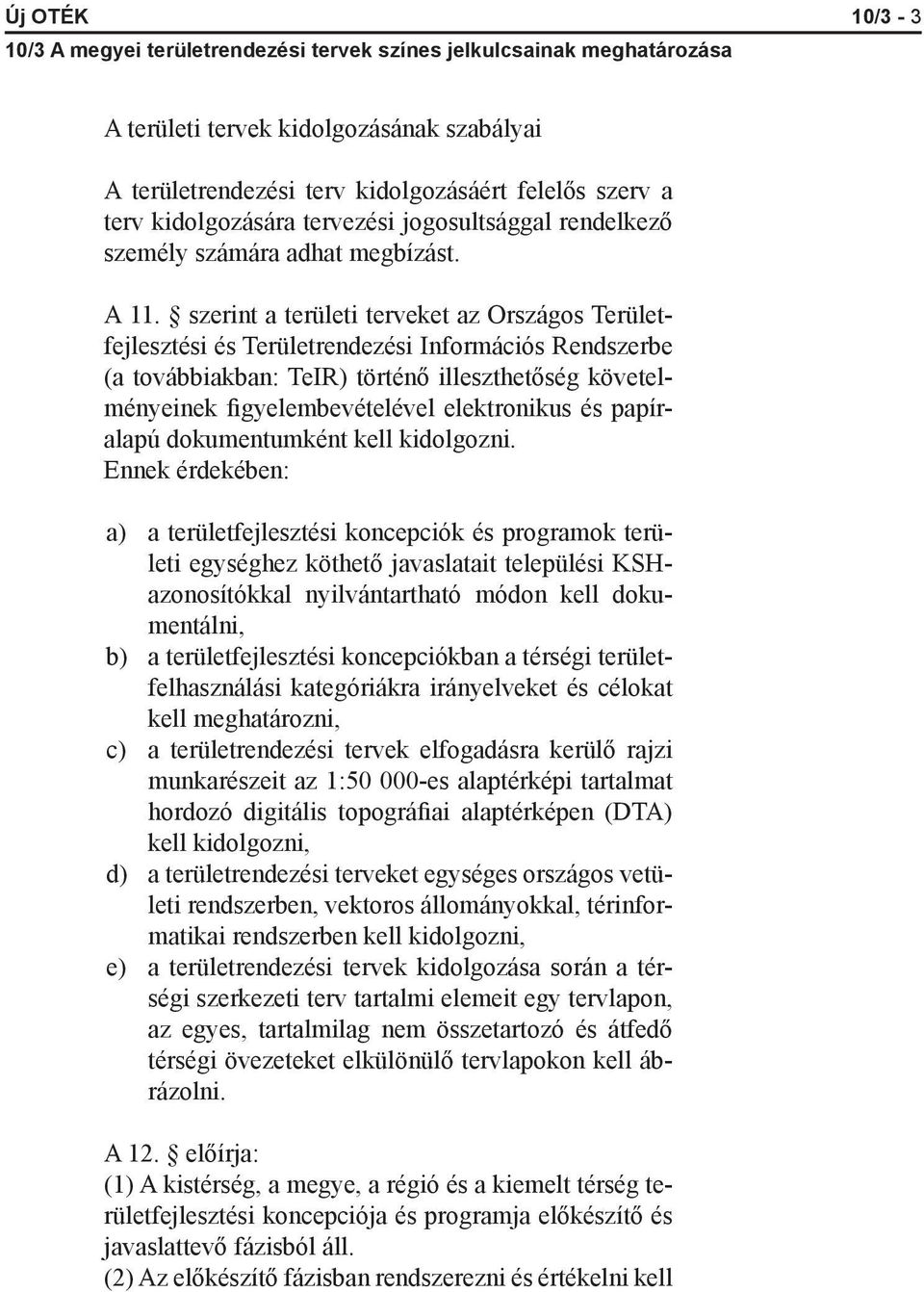

3 Új OTÉK 10/3-3 A területi tervek kidolgozásának szabályai A területrendezési terv kidolgozásáért felelős szerv a terv kidolgozására tervezési jogosultsággal rendelkező személy számára adhat megbízást. A 11. szerint a területi terveket az Országos Területfejlesztési és Területrendezési Információs Rendszerbe (a továbbiakban: TeIR) történő illeszthetőség követelményeinek figyelembevételével elektronikus és papíralapú dokumentumként kell kidolgozni. Ennek érdekében: a) a területfejlesztési koncepciók és programok területi egységhez köthető javaslatait települési KSHazonosítókkal nyilvántartható módon kell dokumentálni, b) a területfejlesztési koncepciókban a térségi területfelhasználási kategóriákra irányelveket és célokat kell meghatározni, c) a területrendezési tervek elfogadásra kerülő rajzi munkarészeit az 1: es alaptérképi tartalmat hordozó digitális topográfiai alaptérképen (DTA) kell kidolgozni, d) a területrendezési terveket egységes országos vetületi rendszerben, vektoros állományokkal, térinformatikai rendszerben kell kidolgozni, e) a területrendezési tervek kidolgozása során a térségi szerkezeti terv tartalmi elemeit egy tervlapon, az egyes, tartalmilag nem összetartozó és átfedő térségi övezeteket elkülönülő tervlapokon kell ábrázolni. A 12. előírja: (1) A kistérség, a megye, a régió és a kiemelt térség területfejlesztési koncepciója és programja előkészítő és javaslattevő fázisból áll. (2) Az előkészítő fázisban rendszerezni és értékelni kell

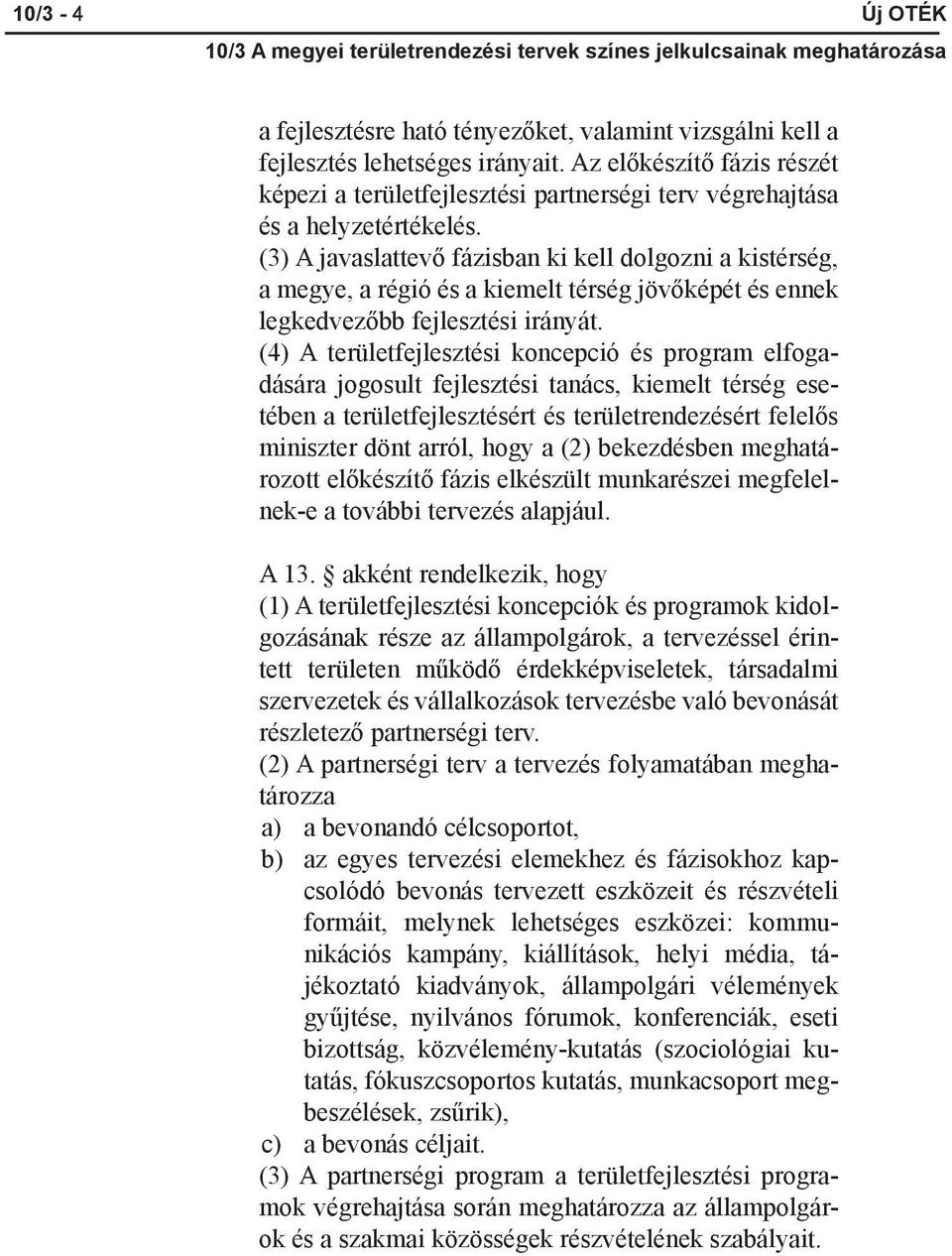

4 10/3-4 Új OTÉK a fejlesztésre ható tényezőket, valamint vizsgálni kell a fejlesztés lehetséges irányait. Az előkészítő fázis részét képezi a területfejlesztési partnerségi terv végrehajtása és a helyzetértékelés. (3) A javaslattevő fázisban ki kell dolgozni a kistérség, a megye, a régió és a kiemelt térség jövőképét és ennek legkedvezőbb fejlesztési irányát. (4) A területfejlesztési koncepció és program elfogadására jogosult fejlesztési tanács, kiemelt térség esetében a területfejlesztésért és területrendezésért felelős miniszter dönt arról, hogy a (2) bekezdésben meghatározott előkészítő fázis elkészült munkarészei megfelelnek-e a további tervezés alapjául. A 13. akként rendelkezik, hogy (1) A területfejlesztési koncepciók és programok kidolgozásának része az állampolgárok, a tervezéssel érintett területen működő érdekképviseletek, társadalmi szervezetek és vállalkozások tervezésbe való bevonását részletező partnerségi terv. (2) A partnerségi terv a tervezés folyamatában meghatározza a) a bevonandó célcsoportot, b) az egyes tervezési elemekhez és fázisokhoz kapcsolódó bevonás tervezett eszközeit és részvételi formáit, melynek lehetséges eszközei: kommunikációs kampány, kiállítások, helyi média, tájékoztató kiadványok, állampolgári vélemények gyűjtése, nyilvános fórumok, konferenciák, eseti bizottság, közvélemény-kutatás (szociológiai kutatás, fókuszcsoportos kutatás, munkacsoport megbeszélések, zsűrik), c) a bevonás céljait. (3) A partnerségi program a területfejlesztési programok végrehajtása során meghatározza az állampolgárok és a szakmai közösségek részvételének szabályait.

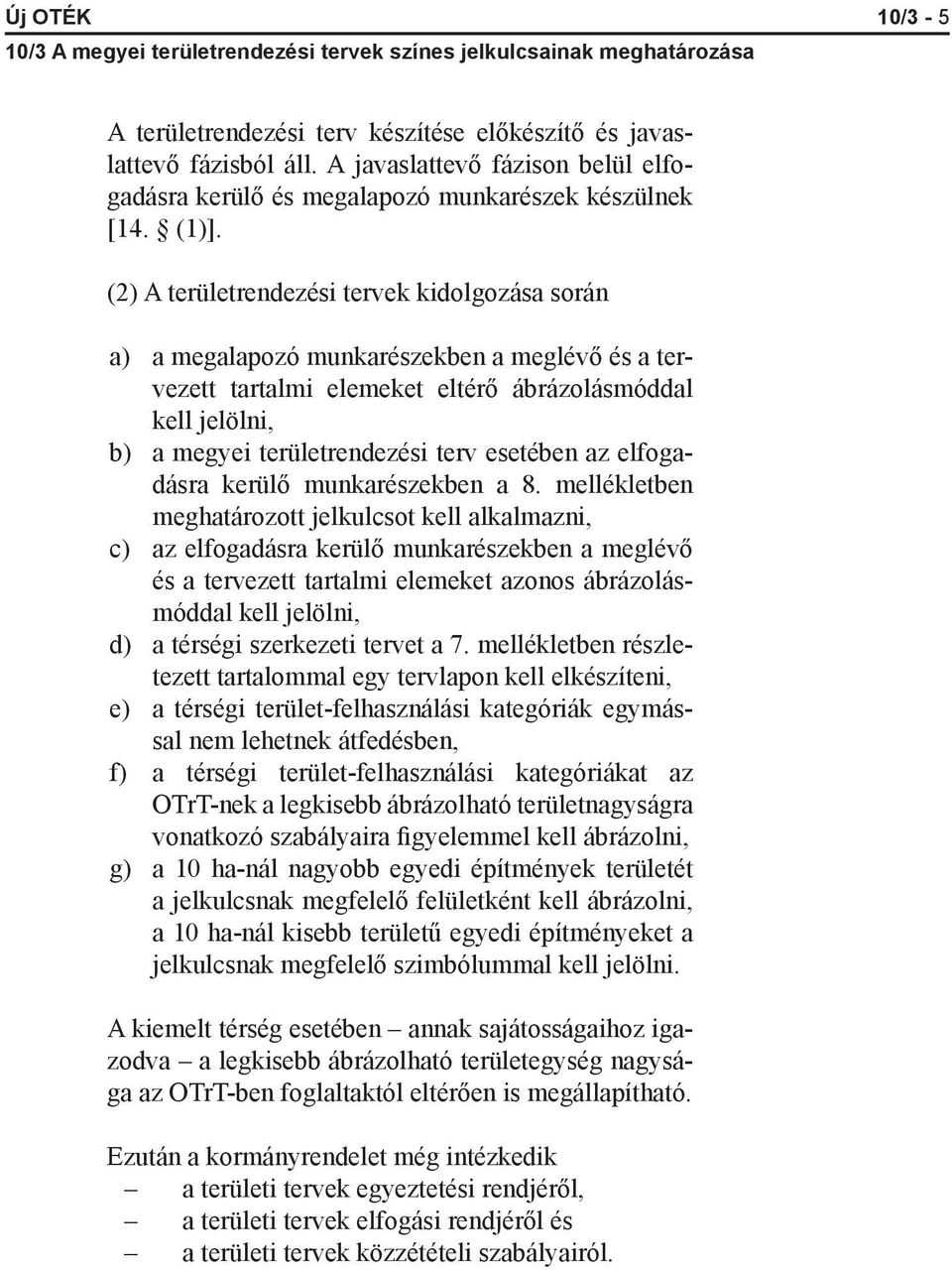

5 Új OTÉK 10/3-5 A területrendezési terv készítése előkészítő és javaslattevő fázisból áll. A javaslattevő fázison belül elfogadásra kerülő és megalapozó munkarészek készülnek [14. (1)]. (2) A területrendezési tervek kidolgozása során a) a megalapozó munkarészekben a meglévő és a tervezett tartalmi elemeket eltérő ábrázolásmóddal kell jelölni, b) a megyei területrendezési terv esetében az elfogadásra kerülő munkarészekben a 8. mellékletben meghatározott jelkulcsot kell alkalmazni, c) az elfogadásra kerülő munkarészekben a meglévő és a tervezett tartalmi elemeket azonos ábrázolásmóddal kell jelölni, d) a térségi szerkezeti tervet a 7. mellékletben részletezett tartalommal egy tervlapon kell elkészíteni, e) a térségi terület-felhasználási kategóriák egymással nem lehetnek átfedésben, f) a térségi terület-felhasználási kategóriákat az OTrT-nek a legkisebb ábrázolható területnagyságra vonatkozó szabályaira figyelemmel kell ábrázolni, g) a 10 ha-nál nagyobb egyedi építmények területét a jelkulcsnak megfelelő felületként kell ábrázolni, a 10 ha-nál kisebb területű egyedi építményeket a jelkulcsnak megfelelő szimbólummal kell jelölni. A kiemelt térség esetében annak sajátosságaihoz igazodva a legkisebb ábrázolható területegység nagysága az OTrT-ben foglaltaktól eltérően is megállapítható. Ezután a kormányrendelet még intézkedik a területi tervek egyeztetési rendjéről, a területi tervek elfogási rendjéről és a területi tervek közzétételi szabályairól.

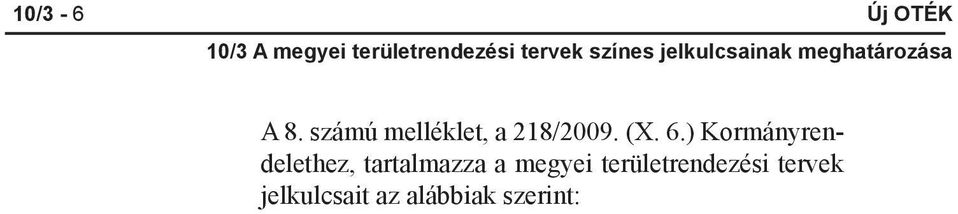

6 10/3-6 Új OTÉK A 8. számú melléklet, a 218/2009. (X. 6.) Kormányrendelethez, tartalmazza a megyei területrendezési tervek jelkulcsait az alábbiak szerint:

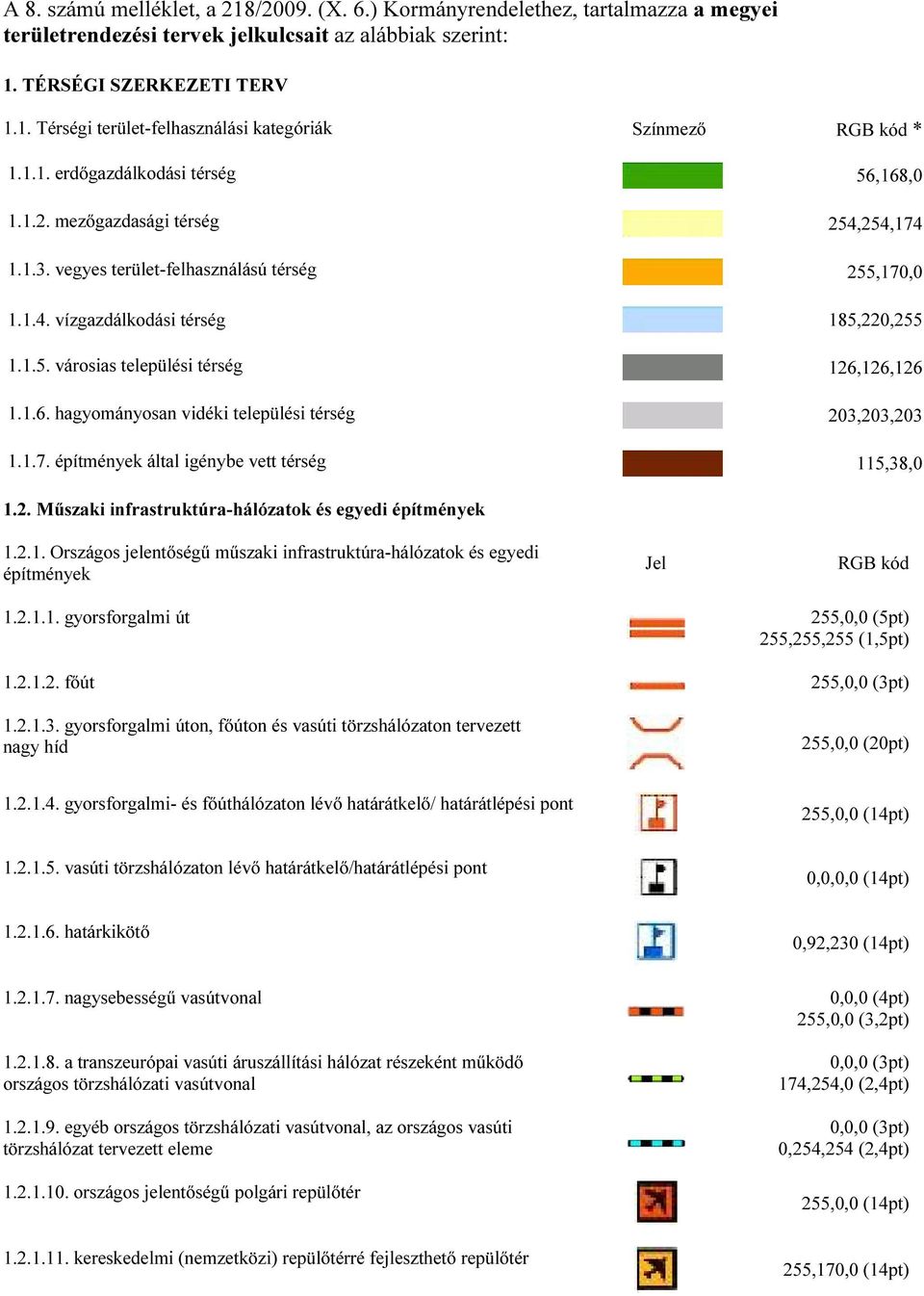

7 A 8. számú melléklet, a 218/2009. (X. 6.) Kormányrendelethez, tartalmazza a megyei területrendezési tervek jelkulcsait az alábbiak szerint: 1. TÉRSÉGI SZERKEZETI TERV 1.1. Térségi terület-felhasználási kategóriák Színmező RGB kód * erdőgazdálkodási térség 56,168, mezőgazdasági térség 254,254, vegyes terület-felhasználású térség 255,170, vízgazdálkodási térség 185,220, városias települési térség 126,126, hagyományosan vidéki települési térség 203,203, építmények által igénybe vett térség 115,38, Műszaki infrastruktúra-hálózatok és egyedi építmények Országos jelentőségű műszaki infrastruktúra-hálózatok és egyedi építmények Jel RGB kód gyorsforgalmi út 255,0,0 (5pt) 255,255,255 (1,5pt) főút 255,0,0 (3pt) gyorsforgalmi úton, főúton és vasúti törzshálózaton tervezett nagy híd 255,0,0 (20pt) gyorsforgalmi- és főúthálózaton lévő határátkelő/ határátlépési pont 255,0,0 (14pt) vasúti törzshálózaton lévő határátkelő/határátlépési pont 0,0,0,0 (14pt) határkikötő 0,92,230 (14pt) nagysebességű vasútvonal 0,0,0 (4pt) 255,0,0 (3,2pt) a transzeurópai vasúti áruszállítási hálózat részeként működő országos törzshálózati vasútvonal egyéb országos törzshálózati vasútvonal, az országos vasúti törzshálózat tervezett eleme országos jelentőségű polgári repülőtér 0,0,0 (3pt) 174,254,0 (2,4pt) 0,0,0 (3pt) 0,254,254 (2,4pt) 255,0,0 (14pt) kereskedelmi (nemzetközi) repülőtérré fejleszthető repülőtér 255,170,0 (14pt)

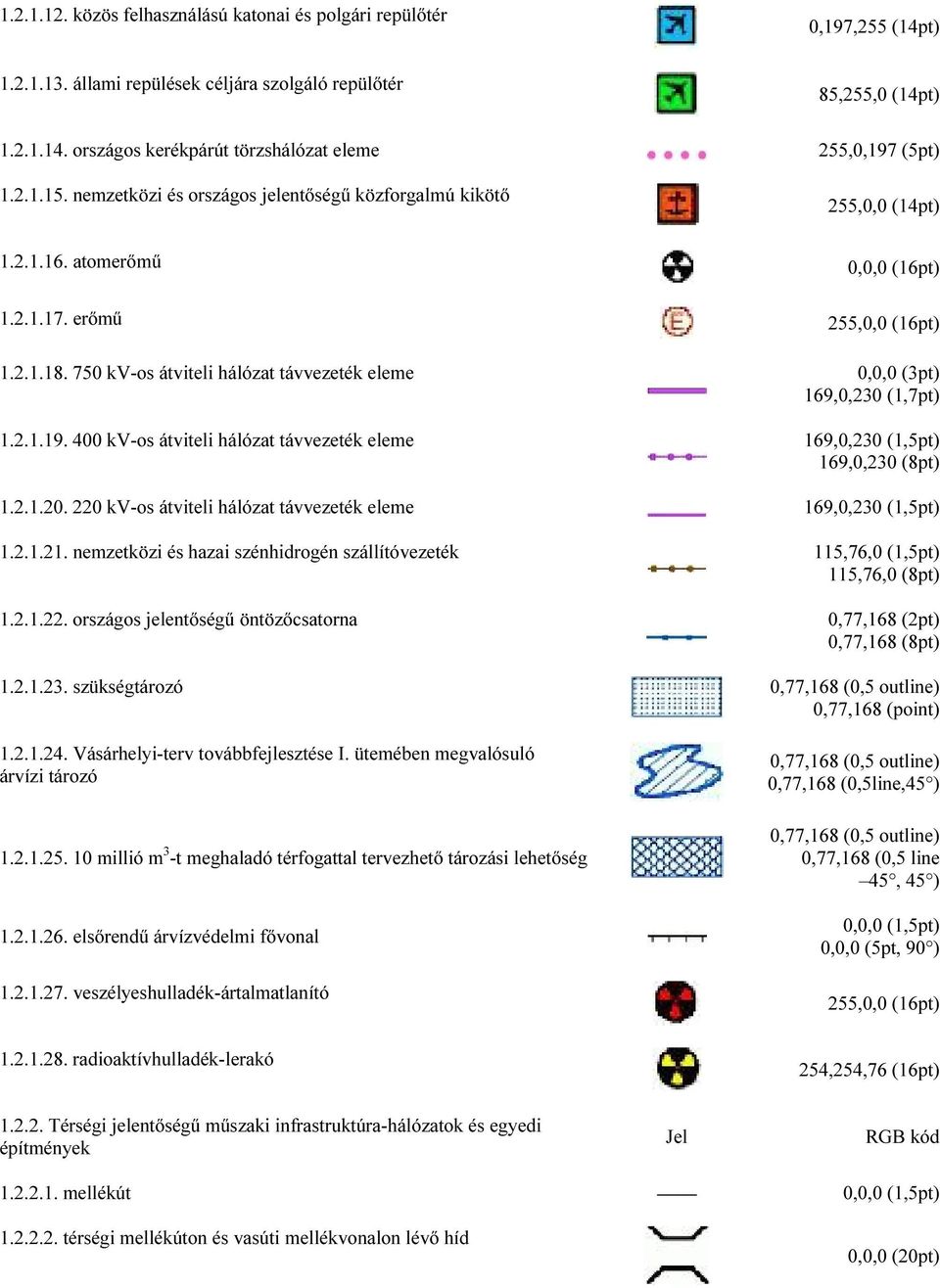

8 közös felhasználású katonai és polgári repülőtér 0,197,255 (14pt) állami repülések céljára szolgáló repülőtér 85,255,0 (14pt) országos kerékpárút törzshálózat eleme 255,0,197 (5pt) nemzetközi és országos jelentőségű közforgalmú kikötő 255,0,0 (14pt) atomerőmű 0,0,0 (16pt) erőmű 255,0,0 (16pt) kv-os átviteli hálózat távvezeték eleme 0,0,0 (3pt) 169,0,230 (1,7pt) kv-os átviteli hálózat távvezeték eleme 169,0,230 (1,5pt) 169,0,230 (8pt) kv-os átviteli hálózat távvezeték eleme 169,0,230 (1,5pt) nemzetközi és hazai szénhidrogén szállítóvezeték 115,76,0 (1,5pt) 115,76,0 (8pt) országos jelentőségű öntözőcsatorna 0,77,168 (2pt) 0,77,168 (8pt) szükségtározó 0,77,168 (0,5 outline) 0,77,168 (point) Vásárhelyi-terv továbbfejlesztése I. ütemében megvalósuló árvízi tározó 0,77,168 (0,5 outline) 0,77,168 (0,5line,45 ) millió m 3 -t meghaladó térfogattal tervezhető tározási lehetőség elsőrendű árvízvédelmi fővonal veszélyeshulladék-ártalmatlanító 0,77,168 (0,5 outline) 0,77,168 (0,5 line 45, 45 ) 0,0,0 (1,5pt) 0,0,0 (5pt, 90 ) 255,0,0 (16pt) radioaktívhulladék-lerakó 254,254,76 (16pt) Térségi jelentőségű műszaki infrastruktúra-hálózatok és egyedi építmények Jel RGB kód mellékút 0,0,0 (1,5pt) térségi mellékúton és vasúti mellékvonalon lévő híd 0,0,0 (20pt)

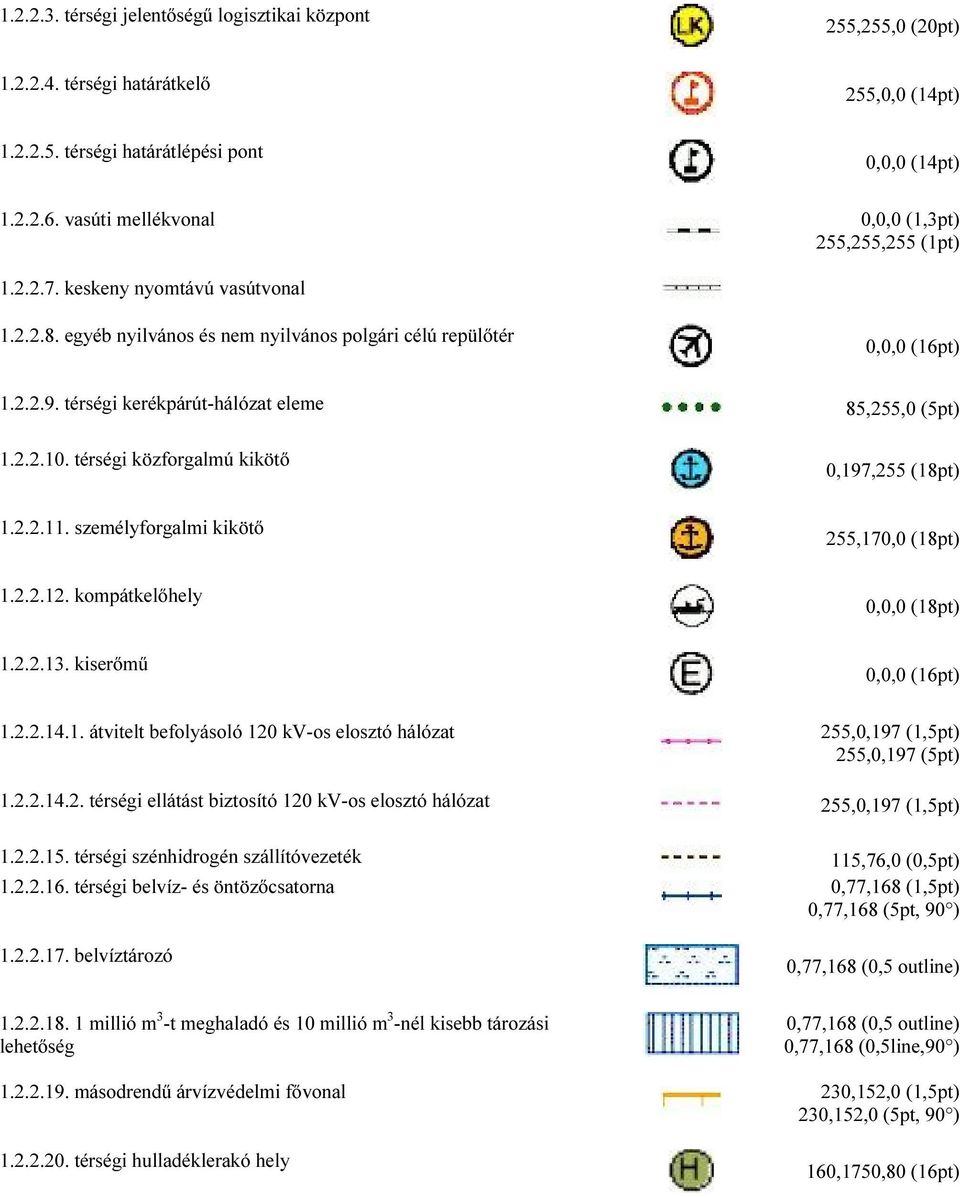

9 térségi jelentőségű logisztikai központ 255,255,0 (20pt) térségi határátkelő 255,0,0 (14pt) térségi határátlépési pont 0,0,0 (14pt) vasúti mellékvonal 0,0,0 (1,3pt) 255,255,255 (1pt) keskeny nyomtávú vasútvonal egyéb nyilvános és nem nyilvános polgári célú repülőtér 0,0,0 (16pt) térségi kerékpárút-hálózat eleme 85,255,0 (5pt) térségi közforgalmú kikötő 0,197,255 (18pt) személyforgalmi kikötő 255,170,0 (18pt) kompátkelőhely 0,0,0 (18pt) kiserőmű 0,0,0 (16pt) átvitelt befolyásoló 120 kv-os elosztó hálózat 255,0,197 (1,5pt) 255,0,197 (5pt) térségi ellátást biztosító 120 kv-os elosztó hálózat 255,0,197 (1,5pt) térségi szénhidrogén szállítóvezeték 115,76,0 (0,5pt) térségi belvíz- és öntözőcsatorna 0,77,168 (1,5pt) 0,77,168 (5pt, 90 ) belvíztározó millió m 3 -t meghaladó és 10 millió m 3 -nél kisebb tározási lehetőség 0,77,168 (0,5 outline) 0,77,168 (0,5 outline) 0,77,168 (0,5line,90 ) másodrendű árvízvédelmi fővonal 230,152,0 (1,5pt) 230,152,0 (5pt, 90 ) térségi hulladéklerakó hely 160,1750,80 (16pt)

10 2. TÉRSÉGI ÖVEZETEK Színmező RGB kód 2.1. magterület 112,168, ökológiai folyosó 255,170, puffer terület 255,255, kiváló termőhelyi adottságú szántóterület 205,137, kiváló termőhelyi adottságú erdőterület 80,120, erdőtelepítésre alkalmas terület 75,222, országos komplex tájrehabilitációt igénylő terület 205,102, térségi komplex tájrehabilitációt igénylő terület 132,0, országos jelentőségű tájképvédelmi terület 230,152, térségi jelentőségű tájképvédelmi terület 115,76, térségi hulladéklerakó hely kijelöléséhez vizsgálat alá vonható terület 160,175, világörökség és világörökség-várományos terület 205,102, történeti települési terület 255,170, kiemelten érzékeny felszín alatti vízminőség-védelmi terület 0,77, felszíni vizek vízminőség-védelmi vízgyűjtő területe 0,132, ásványi nyersanyag-gazdálkodási terület 137,112, együtt tervezhető térségek agglomeráció 255,0, agglomerálódó térség 255,200, település együttes 255,255, rendszeresen belvízjárta terület 122,182, nagyvízi meder 68,101, földtani veszélyforrás területe 180,150, vízeróziónak kitett terület 135,165, széleróziónak kitett terület 205,205, kiemelt fontosságú meglévő honvédelmi terület 240,180, honvédelmi terület 210,45,210

11 3. ALAPTÉRKÉPI ELEMEK Jel RGB kód 3.1. országhatár 215,158,158 (4pt) 230,0,0 (0,4pt) 3.2. megyehatár 156,156,156 (4pt) 0,0,0 (0,4pt) 3.3. település közigazgatási határa 170,102,205 (0,5pt) 3.4. települési terület 203,203, vízfelület, vízfolyás 185,220, egyéb burkolt út 0,0,0 (0,4pt) * Megjegyzés: A jelmagyarázathoz rendelt kódok szerinti színek az RGB színrendszerben a három alapszín a vörös (R red), zöld (G green), kék (B blue) egymásra vetítésével összeadásával állíthatók elő. Ez a kód minden térképező és képszerkesztő szoftverben általánosan használható, így megadásával egyértelműen leírható és megjeleníthető minden térképi elem.

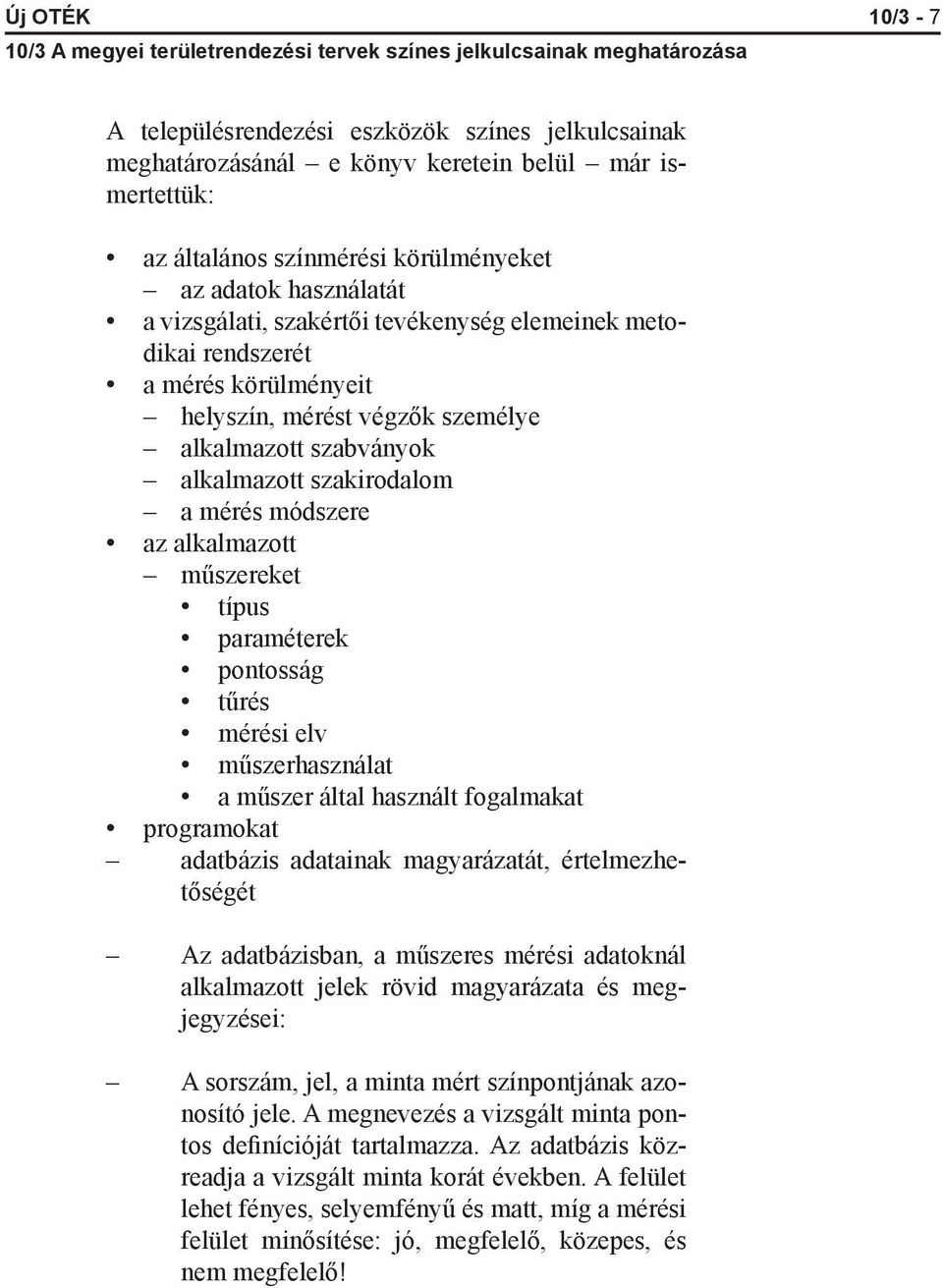

12 Új OTÉK 10/3-7 A településrendezési eszközök színes jelkulcsainak meghatározásánál e könyv keretein belül már ismertettük: az általános színmérési körülményeket az adatok használatát a vizsgálati, szakértői tevékenység elemeinek metodikai rendszerét a mérés körülményeit helyszín, mérést végzők személye alkalmazott szabványok alkalmazott szakirodalom a mérés módszere az alkalmazott műszereket típus paraméterek pontosság tűrés mérési elv műszerhasználat a műszer által használt fogalmakat programokat adatbázis adatainak magyarázatát, értelmezhetőségét Az adatbázisban, a műszeres mérési adatoknál alkalmazott jelek rövid magyarázata és megjegyzései: A sorszám, jel, a minta mért színpontjának azonosító jele. A megnevezés a vizsgált minta pontos definícióját tartalmazza. Az adatbázis közreadja a vizsgált minta korát években. A felület lehet fényes, selyemfényű és matt, míg a mérési felület minősítése: jó, megfelelő, közepes, és nem megfelelő!

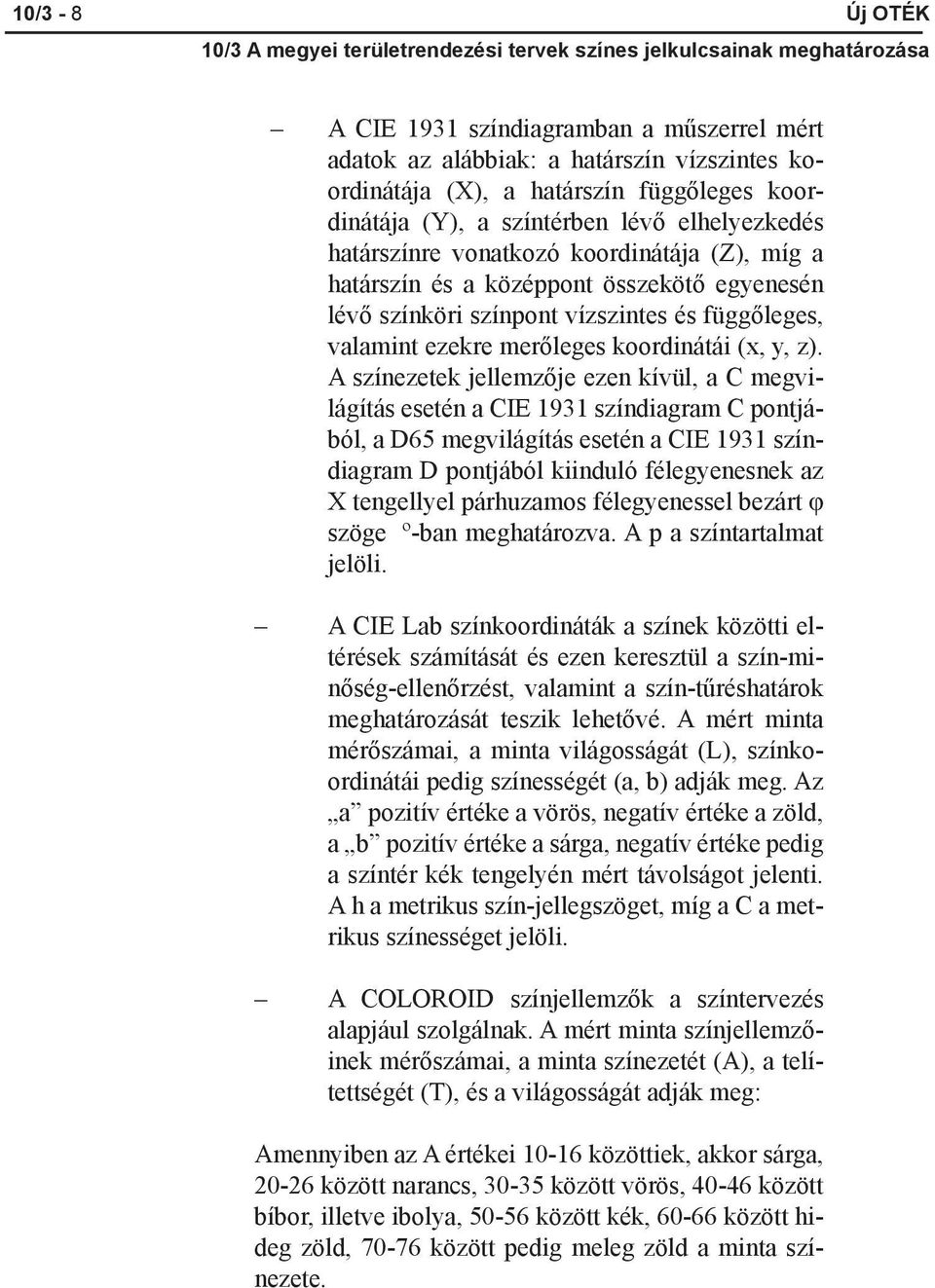

13 10/3-8 Új OTÉK A CIE 1931 színdiagramban a műszerrel mért adatok az alábbiak: a határszín vízszintes koordinátája (X), a határszín függőleges koordinátája (Y), a színtérben lévő elhelyezkedés határszínre vonatkozó koordinátája (Z), míg a határszín és a középpont összekötő egyenesén lévő színköri színpont vízszintes és függőleges, valamint ezekre merőleges koordinátái (x, y, z). A színezetek jellemzője ezen kívül, a C megvilágítás esetén a CIE 1931 színdiagram C pontjából, a D65 megvilágítás esetén a CIE 1931 színdiagram D pontjából kiinduló félegyenesnek az X tengellyel párhuzamos félegyenessel bezárt φ szöge º-ban meghatározva. A p a színtartalmat jelöli. A CIE Lab színkoordináták a színek közötti eltérések számítását és ezen keresztül a szín-minőség-ellenőrzést, valamint a szín-tűréshatárok meghatározását teszik lehetővé. A mért minta mérőszámai, a minta világosságát (L), színkoordinátái pedig színességét (a, b) adják meg. Az a pozitív értéke a vörös, negatív értéke a zöld, a b pozitív értéke a sárga, negatív értéke pedig a színtér kék tengelyén mért távolságot jelenti. A h a metrikus szín-jellegszöget, míg a C a metrikus színességet jelöli. A COLOROID színjellemzők a színtervezés alapjául szolgálnak. A mért minta színjellemzőinek mérőszámai, a minta színezetét (A), a telítettségét (T), és a világosságát adják meg: Amennyiben az A értékei közöttiek, akkor sárga, között narancs, között vörös, között bíbor, illetve ibolya, között kék, között hideg zöld, között pedig meleg zöld a minta színezete.

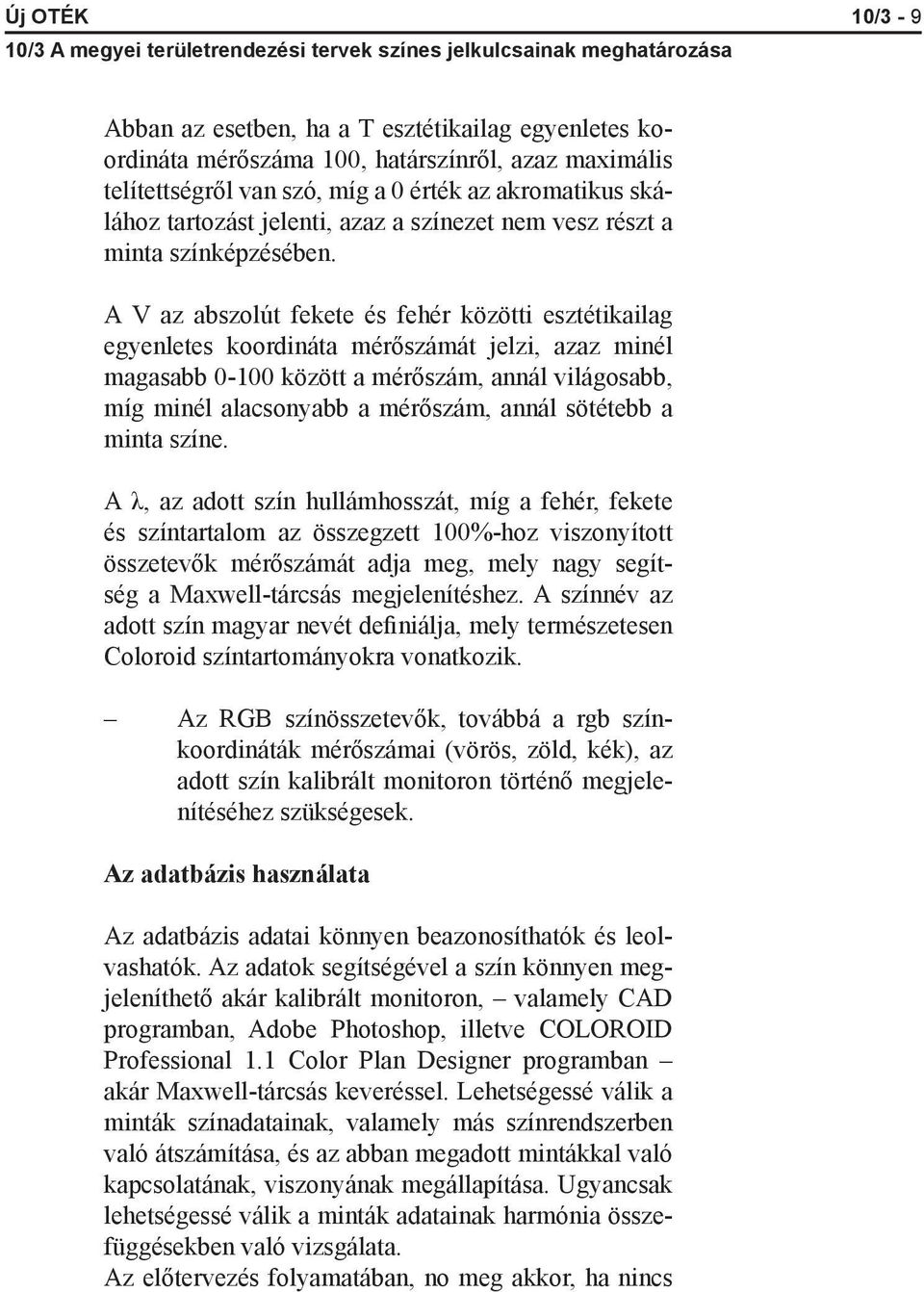

14 Új OTÉK 10/3-9 Abban az esetben, ha a T esztétikailag egyenletes koordináta mérőszáma 100, határszínről, azaz maximális telítettségről van szó, míg a 0 érték az akromatikus skálához tartozást jelenti, azaz a színezet nem vesz részt a minta színképzésében. A V az abszolút fekete és fehér közötti esztétikailag egyenletes koordináta mérőszámát jelzi, azaz minél magasabb között a mérőszám, annál világosabb, míg minél alacsonyabb a mérőszám, annál sötétebb a minta színe. A λ, az adott szín hullámhosszát, míg a fehér, fekete és színtartalom az összegzett 100%-hoz viszonyított összetevők mérőszámát adja meg, mely nagy segítség a Maxwell-tárcsás megjelenítéshez. A színnév az adott szín magyar nevét definiálja, mely természetesen Coloroid színtartományokra vonatkozik. Az RGB színösszetevők, továbbá a rgb színkoordináták mérőszámai (vörös, zöld, kék), az adott szín kalibrált monitoron történő megjelenítéséhez szükségesek. Az adatbázis használata Az adatbázis adatai könnyen beazonosíthatók és leolvashatók. Az adatok segítségével a szín könnyen megjeleníthető akár kalibrált monitoron, valamely CAD programban, Adobe Photoshop, illetve COLOROID Professional 1.1 Color Plan Designer programban akár Maxwell-tárcsás keveréssel. Lehetségessé válik a minták színadatainak, valamely más színrendszerben való átszámítása, és az abban megadott mintákkal való kapcsolatának, viszonyának megállapítása. Ugyancsak lehetségessé válik a minták adatainak harmónia összefüggésekben való vizsgálata. Az előtervezés folyamatában, no meg akkor, ha nincs

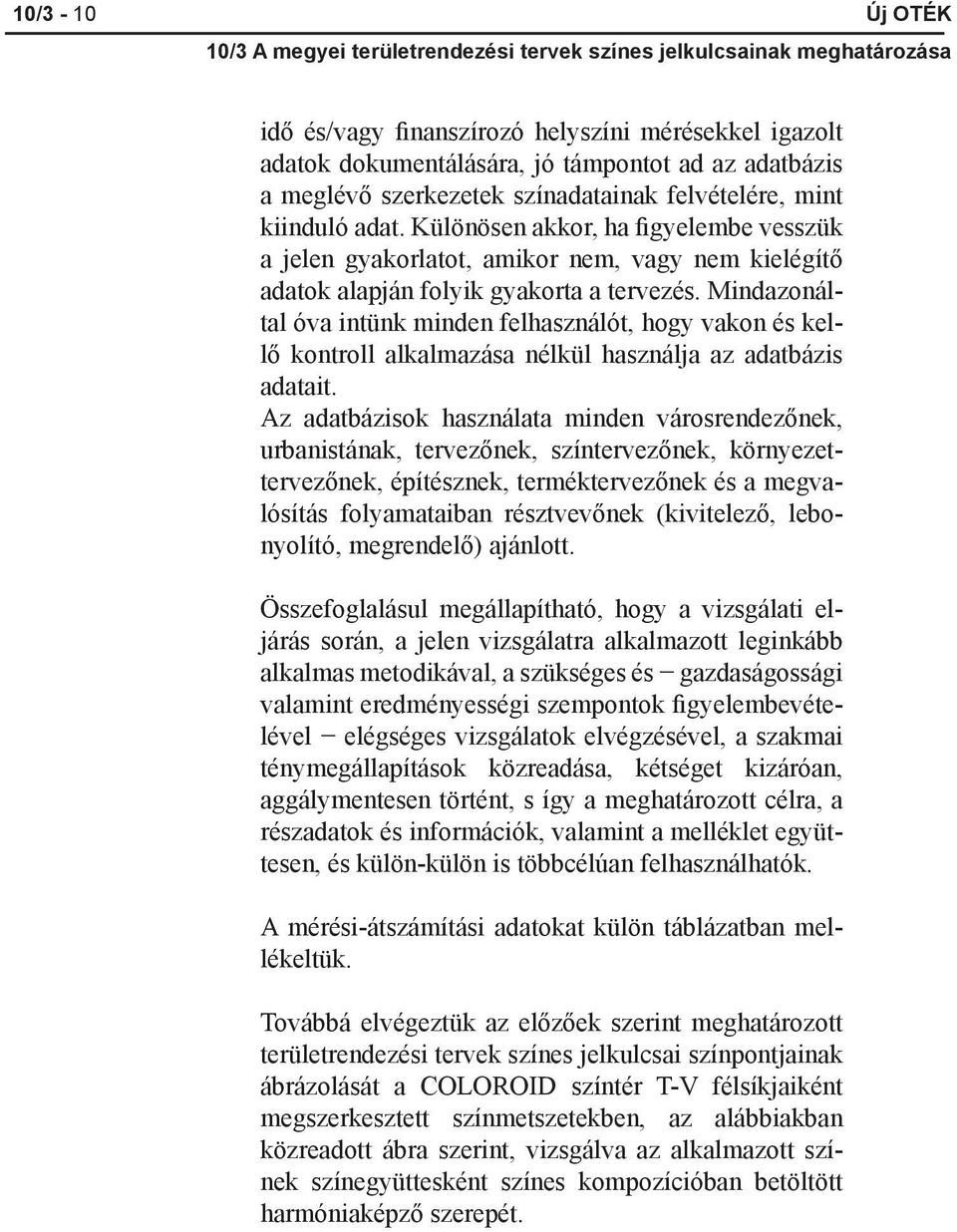

15 10/3-10 Új OTÉK idő és/vagy finanszírozó helyszíni mérésekkel igazolt adatok dokumentálására, jó támpontot ad az adatbázis a meglévő szerkezetek színadatainak felvételére, mint kiinduló adat. Különösen akkor, ha figyelembe vesszük a jelen gyakorlatot, amikor nem, vagy nem kielégítő adatok alapján folyik gyakorta a tervezés. Mindazonáltal óva intünk minden felhasználót, hogy vakon és kellő kontroll alkalmazása nélkül használja az adatbázis adatait. Az adatbázisok használata minden városrendezőnek, urbanistának, tervezőnek, színtervezőnek, környezettervezőnek, építésznek, terméktervezőnek és a megvalósítás folyamataiban résztvevőnek (kivitelező, lebonyolító, megrendelő) ajánlott. Összefoglalásul megállapítható, hogy a vizsgálati eljárás során, a jelen vizsgálatra alkalmazott leginkább alkalmas metodikával, a szükséges és gazdaságossági valamint eredményességi szempontok figyelembevételével elégséges vizsgálatok elvégzésével, a szakmai ténymegállapítások közreadása, kétséget kizáróan, aggálymentesen történt, s így a meghatározott célra, a részadatok és információk, valamint a melléklet együttesen, és külön-külön is többcélúan felhasználhatók. A mérési-átszámítási adatokat külön táblázatban mellékeltük. Továbbá elvégeztük az előzőek szerint meghatározott területrendezési tervek színes jelkulcsai színpontjainak ábrázolását a COLOROID színtér T-V félsíkjaiként megszerkesztett színmetszetekben, az alábbiakban közreadott ábra szerint, vizsgálva az alkalmazott színek színegyüttesként színes kompozícióban betöltött harmóniaképző szerepét.

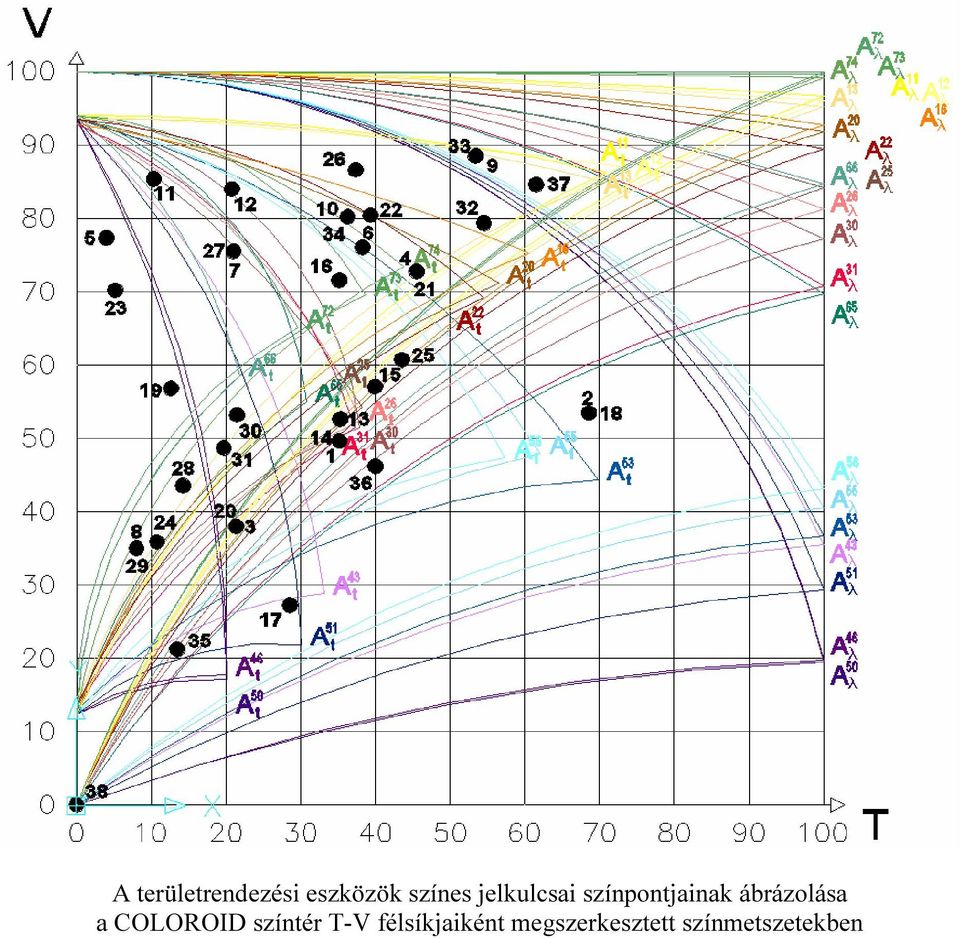

16 A területrendezési eszközök színes jelkulcsai színpontjainak ábrázolása a COLOROID színtér T-V félsíkjaiként megszerkesztett színmetszetekben

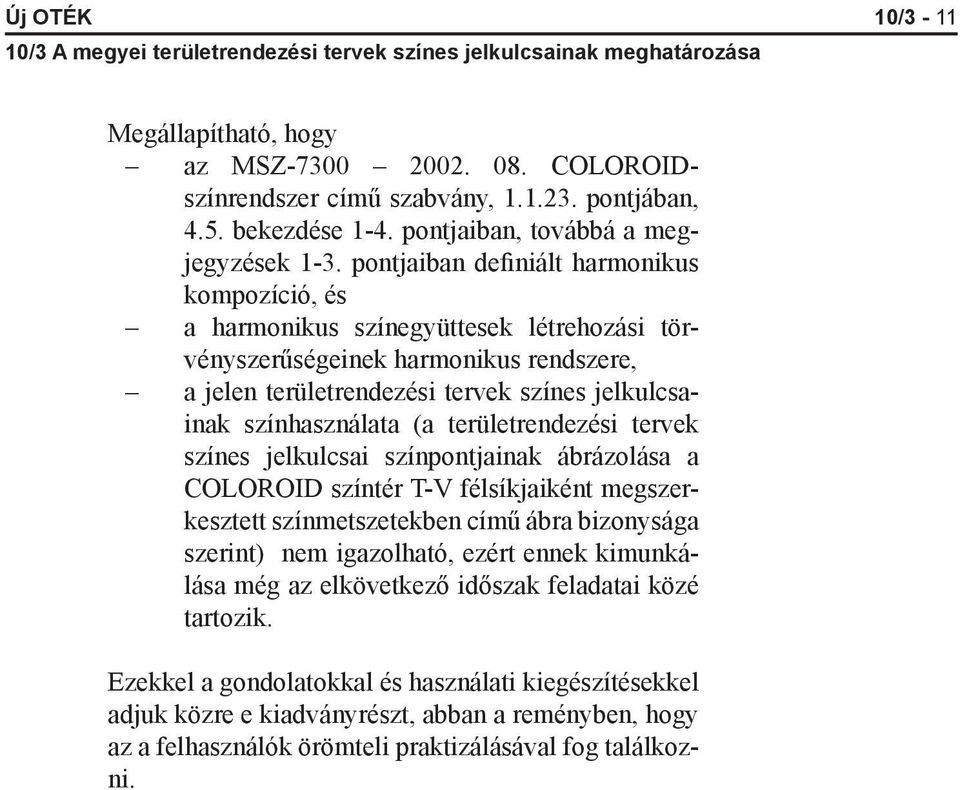

17 Új OTÉK 10/3-11 Megállapítható, hogy az MSZ COLOROIDszínrendszer című szabvány, pontjában, 4.5. bekezdése 1-4. pontjaiban, továbbá a megjegyzések 1-3. pontjaiban definiált harmonikus kompozíció, és a harmonikus színegyüttesek létrehozási törvényszerűségeinek harmonikus rendszere, a jelen területrendezési tervek színes jelkulcsainak színhasználata (a területrendezési tervek színes jelkulcsai színpontjainak ábrázolása a COLOROID színtér T-V félsíkjaiként megszerkesztett színmetszetekben című ábra bizonysága szerint) nem igazolható, ezért ennek kimunkálása még az elkövetkező időszak feladatai közé tartozik. Ezekkel a gondolatokkal és használati kiegészítésekkel adjuk közre e kiadványrészt, abban a reményben, hogy az a felhasználók örömteli praktizálásával fog találkozni.
