1 /11 HU A kezelő részére Kezelési útmutató Logano GE515 speciális olaj-/gáztüzelésű kazán A kezelés előtt kérjük gondosan átolvasni

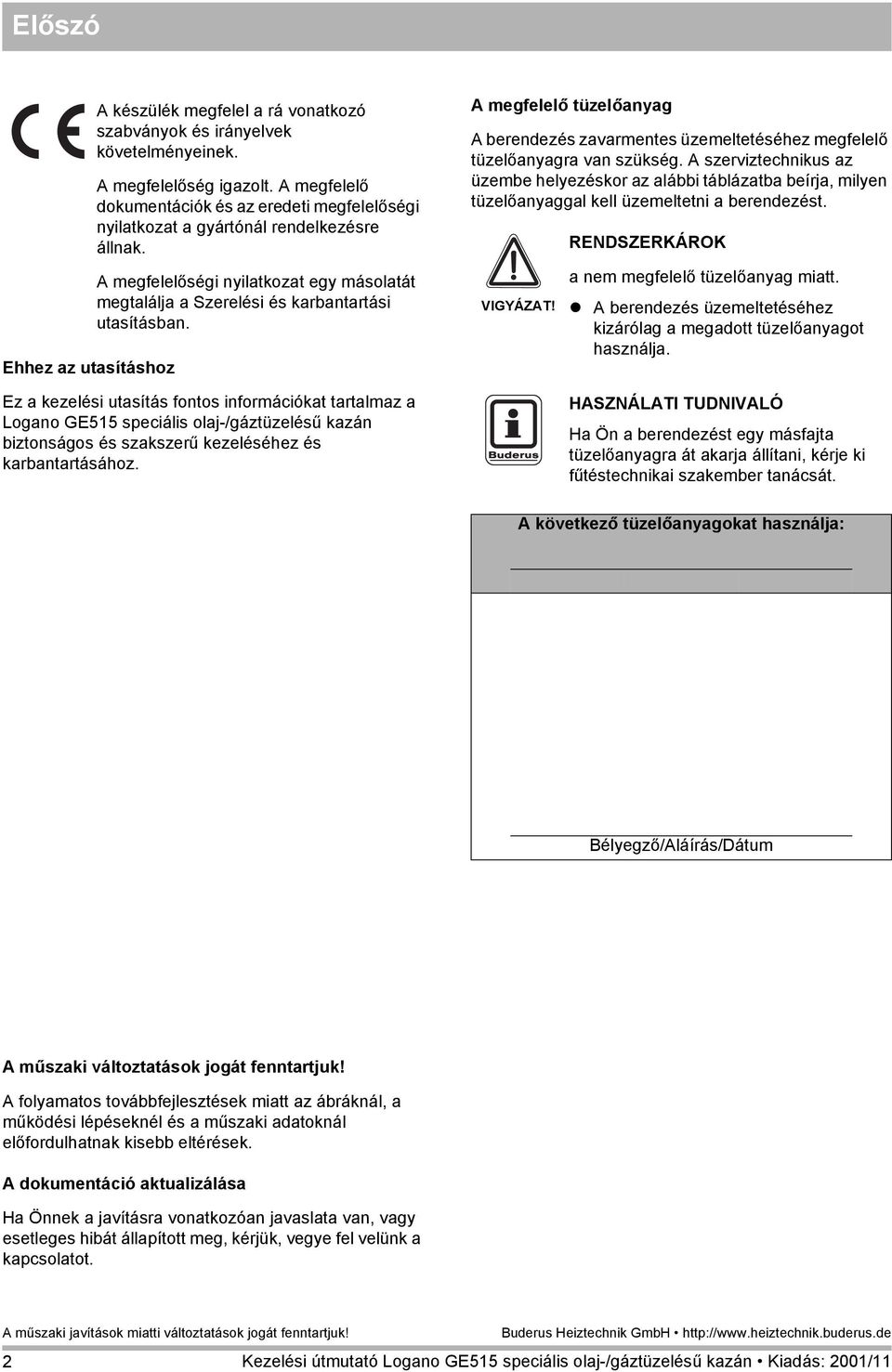

2 Előszó Ehhez az utasításhoz A készülék megfelel a rá vonatkozó szabványok és irányelvek követelményeinek. A megfelelőség igazolt. A megfelelő dokumentációk és az eredeti megfelelőségi nyilatkozat a gyártónál rendelkezésre állnak. A megfelelőségi nyilatkozat egy másolatát megtalálja a Szerelési és karbantartási utasításban. Ez a kezelési utasítás fontos információkat tartalmaz a Logano GE515 speciális olaj-/gáztüzelésű kazán biztonságos és szakszerű kezeléséhez és karbantartásához. A megfelelő tüzelőanyag A berendezés zavarmentes üzemeltetéséhez megfelelő tüzelőanyagra van szükség. A szerviztechnikus az üzembe helyezéskor az alábbi táblázatba beírja, milyen tüzelőanyaggal kell üzemeltetni a berendezést. a nem megfelelő tüzelőanyag miatt.! A berendezés üzemeltetéséhez kizárólag a megadott tüzelőanyagot használja. HASZNÁLATI TUDNIVALÓ Ha Ön a berendezést egy másfajta tüzelőanyagra át akarja állítani, kérje ki fűtéstechnikai szakember tanácsát. A következő tüzelőanyagokat használja: Bélyegző/Aláírás/Dátum A műszaki változtatások jogát fenntartjuk! A folyamatos továbbfejlesztések miatt az ábráknál, a működési lépéseknél és a műszaki adatoknál előfordulhatnak kisebb eltérések. A dokumentáció aktualizálása Ha Önnek a javításra vonatkozóan javaslata van, vagy esetleges hibát állapított meg, kérjük, vegye fel velünk a kapcsolatot. 2

3 Tartalomjegyzék 1 Az Ön biztonsága érdekében Rendeltetésszerű használat Az utasítások felépítése Tartsa be ezeket a biztonsági utasításokat Termékleírás A megfelelő feltöltő- és pótvíz alkalmazása A víz elnevezése Vízminőség A berendezés üzembe helyezése A berendezés üzemkészre állítása A szabályozókészülék és az égő üzembe helyezése A berendezés üzemen kívül helyezése Helyezze üzemen kívül a szabályozókészüléket és az égőt A berendezés üzemen kívül helyezése vészhelyzetben Az égőzavarok elhárítása A berendezés karbantartása Miért fontos a rendszeres karbantartás? A víznyomás ellenőrzése és korrigálása

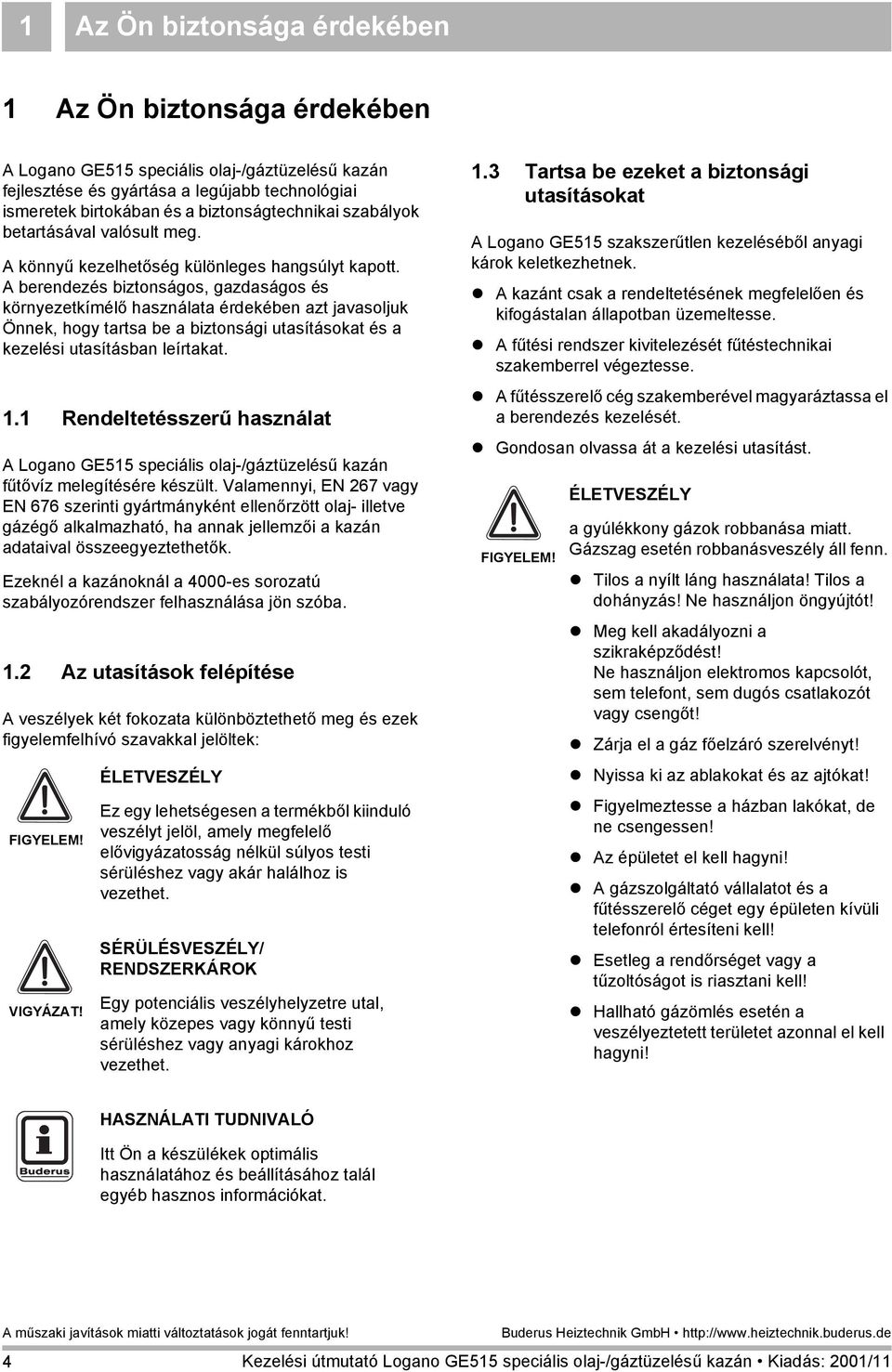

4 1 Az Ön biztonsága érdekében 1 Az Ön biztonsága érdekében A Logano GE515 speciális olaj-/gáztüzelésű kazán fejlesztése és gyártása a legújabb technológiai ismeretek birtokában és a biztonságtechnikai szabályok betartásával valósult meg. A könnyű kezelhetőség különleges hangsúlyt kapott. A berendezés biztonságos, gazdaságos és környezetkímélő használata érdekében azt javasoljuk Önnek, hogy tartsa be a biztonsági utasításokat és a kezelési utasításban leírtakat. 1.1 Rendeltetésszerű használat A Logano GE515 speciális olaj-/gáztüzelésű kazán fűtővíz melegítésére készült. Valamennyi, EN 267 vagy EN 676 szerinti gyártmányként ellenőrzött olaj- illetve gázégő alkalmazható, ha annak jellemzői a kazán adataival összeegyeztethetők. Ezeknél a kazánoknál a 4000-es sorozatú szabályozórendszer felhasználása jön szóba. 1.2 Az utasítások felépítése A veszélyek két fokozata különböztethető meg és ezek figyelemfelhívó szavakkal jelöltek: FIGYELEM! ÉLETVESZÉLY Ez egy lehetségesen a termékből kiinduló veszélyt jelöl, amely megfelelő elővigyázatosság nélkül súlyos testi sérüléshez vagy akár halálhoz is vezethet. SÉRÜLÉSVESZÉLY/ Egy potenciális veszélyhelyzetre utal, amely közepes vagy könnyű testi sérüléshez vagy anyagi károkhoz vezethet. 1.3 Tartsa be ezeket a biztonsági utasításokat A Logano GE515 szakszerűtlen kezeléséből anyagi károk keletkezhetnek.! A kazánt csak a rendeltetésének megfelelően és kifogástalan állapotban üzemeltesse.! A fűtési rendszer kivitelezését fűtéstechnikai szakemberrel végeztesse.! A fűtésszerelő cég szakemberével magyaráztassa el a berendezés kezelését.! Gondosan olvassa át a kezelési utasítást. FIGYELEM! ÉLETVESZÉLY a gyúlékkony gázok robbanása miatt. Gázszag esetén robbanásveszély áll fenn.! Tilos a nyílt láng használata! Tilos a dohányzás! Ne használjon öngyújtót!! Meg kell akadályozni a szikraképződést! Ne használjon elektromos kapcsolót, sem telefont, sem dugós csatlakozót vagy csengőt!! Zárja el a gáz főelzáró szerelvényt!! Nyissa ki az ablakokat és az ajtókat!! Figyelmeztesse a házban lakókat, de ne csengessen!! Az épületet el kell hagyni!! A gázszolgáltató vállalatot és a fűtésszerelő céget egy épületen kívüli telefonról értesíteni kell!! Esetleg a rendőrséget vagy a tűzoltóságot is riasztani kell!! Hallható gázömlés esetén a veszélyeztetett területet azonnal el kell hagyni! HASZNÁLATI TUDNIVALÓ Itt Ön a készülékek optimális használatához és beállításához talál egyéb hasznos információkat. 4

5 Az Ön biztonsága érdekében Felállítási hely A rendszeren végzett munkák ÉLETVESZÉLY ÉLETVESZÉLY gázmérgezés miatt. az éghető gázok robbanása miatt. FIGYELEM! A kielégítetlen levegőellátás veszélyes füstgáz kilépéshez vezethet.! Ügyeljen arra, hogy a levegő bevezetőés kifúvó nyílások keresztmetszete ne legyen csökkenthető vagy elzárható.! Ha Ön nem hárítja el a hibát haladéktalanul, a kazán nem üzemeltethető. FIGYELEM!! Ügyeljen arra, hogy a szerelést, a gáz-, az olaj és a füstgázrendszer csatlakoztatását, az első üzembe helyezést, a karbantartást csak egy szakcég végezhesse el.! Ügyeljen arra, hogy a gázzal átjárt részeken munkát csak arra jogosult szakcég végezhet. FIGYELEM! TŰZVESZÉLY a gyúlékony anyagok és folyadékok miatt.! Ne raktározzon gyúlékony anyagokat vagy folyadékokat a hőtermelő közvetlen közelében. a nem megvalósult vagy hiányos tisztítás és karbantartás miatt.! Évente egyszer egy szakcéggel ellenőriztesse, tisztíttassa ki és tartassa karban a berendezést. KAZÁNKÁROK a szennyezett égési levegő miatt.! Javasoljuk egy éves átvizsgálási és felhasználás orientált szerződés megkötését.! Soha ne használjon klórtartalmú tisztítószereket és halogén szénhidrogéneket (pl. szórófejes dobozokat, oldó- és tisztító szereket, festékeket, ragasztókat).! Akadályozza meg az erős porlerakódást.! Ne akasszon ki száradásra mosott anyagokat. a fagy miatt.! Ügyeljen arra, hogy a kazán felállítási helyisége fagymentes maradjon. 5

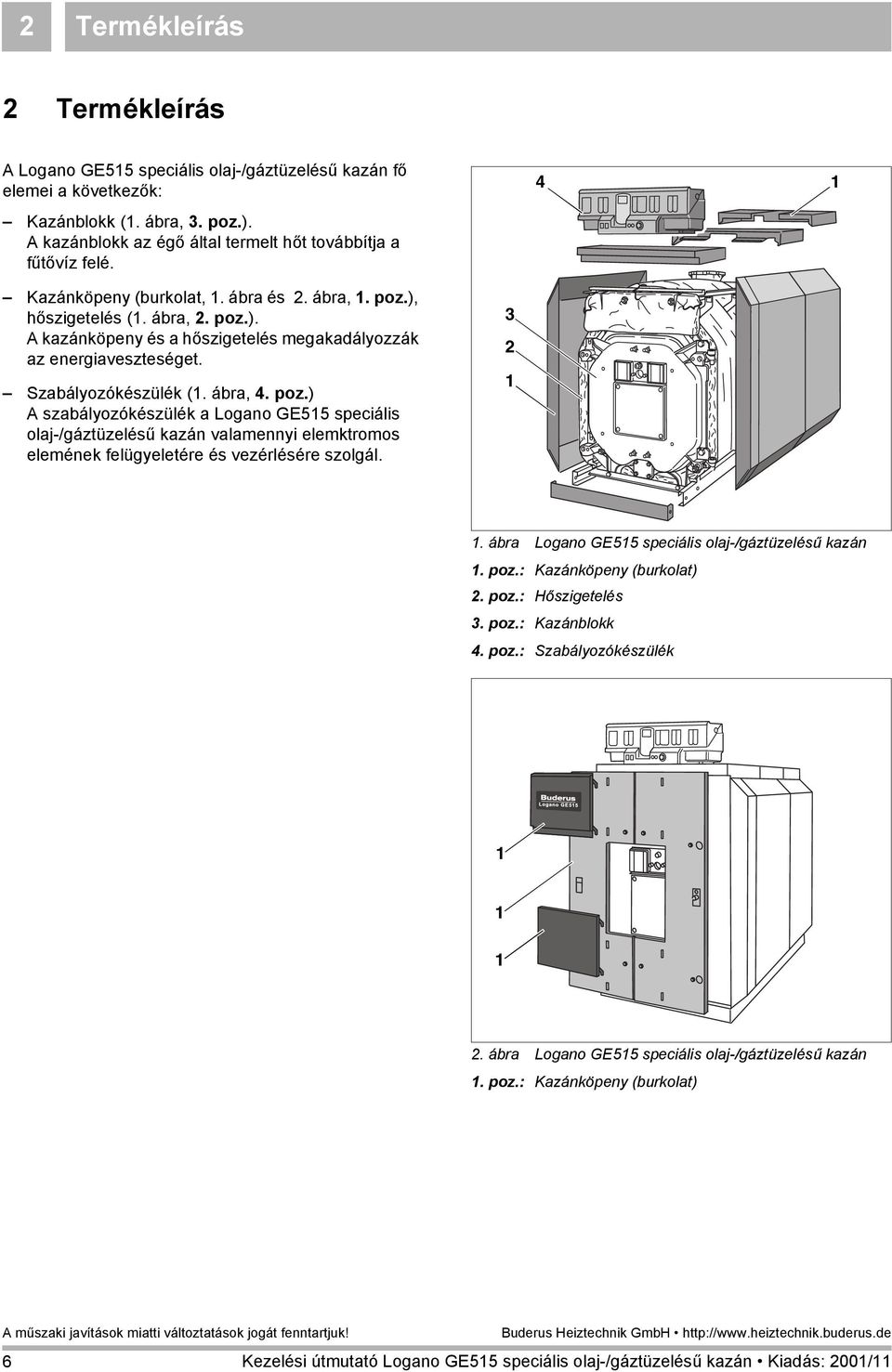

6 2 Termékleírás 2 Termékleírás A Logano GE515 speciális olaj-/gáztüzelésű kazán fő elemei a következők: Kazánblokk (1. ábra, 3. poz.). A kazánblokk az égő által termelt hőt továbbítja a fűtővíz felé. 4 1 Kazánköpeny (burkolat, 1. ábra és 2. ábra, 1. poz.), hőszigetelés (1. ábra, 2. poz.). A kazánköpeny és a hőszigetelés megakadályozzák az energiaveszteséget. Szabályozókészülék (1. ábra, 4. poz.) A szabályozókészülék a Logano GE515 speciális olaj-/gáztüzelésű kazán valamennyi elemktromos elemének felügyeletére és vezérlésére szolgál ábra Logano GE515 speciális olaj-/gáztüzelésű kazán 1. poz.: Kazánköpeny (burkolat) 2. poz.: Hőszigetelés 3. poz.: Kazánblokk 4. poz.: Szabályozókészülék ábra Logano GE515 speciális olaj-/gáztüzelésű kazán 1. poz.: Kazánköpeny (burkolat) 6

7 A megfelelő feltöltő- és pótvíz alkalmazása 3 3 A megfelelő feltöltő- és pótvíz alkalmazása Ez a fejezet általános információkkal szolgál Önnek a fűtési rendszerében lévő víz elnevezésére. Tartsa be az alapvetően a rendszerre jellemző vízminőséggel kapcsolatos 3.2. "Vízminőség" című fejezetben leírt követelményeket. 3.1 A víz elnevezése Hőhordozóként a fűtési rendszerben víz kerül alkalmazásra. A felhasználási cél alapján a víz elnevezése különbözőképpen történik. Fűtővíz: Az a víz, amely az Ön rendszerében található. Feltöltő víz: Az a víz, amellyel az első üzembe helyezés előtt a rendszer feltöltése történik. Pótvíz: Az a víz, amellyel a rendszer egy esetleges vízveszteség után újra feltöltésre kerül. 7

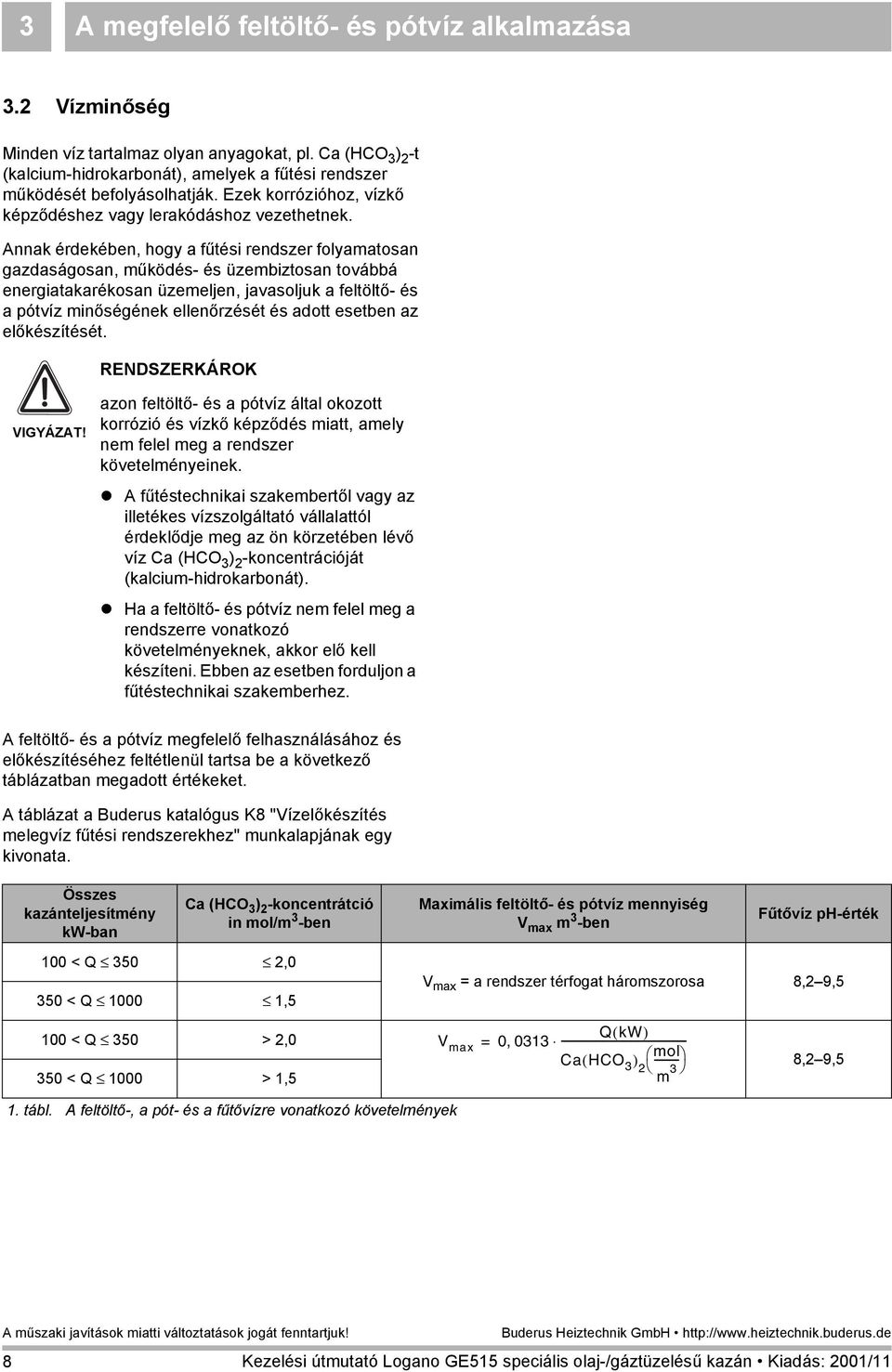

8 3 A megfelelő feltöltő- és pótvíz alkalmazása 3.2 Vízminőség Minden víz tartalmaz olyan anyagokat, pl. Ca (HCO 3 ) 2 -t (kalcium-hidrokarbonát), amelyek a fűtési rendszer működését befolyásolhatják. Ezek korrózióhoz, vízkő képződéshez vagy lerakódáshoz vezethetnek. Annak érdekében, hogy a fűtési rendszer folyamatosan gazdaságosan, működés- és üzembiztosan továbbá energiatakarékosan üzemeljen, javasoljuk a feltöltő- és a pótvíz minőségének ellenőrzését és adott esetben az előkészítését. azon feltöltő- és a pótvíz által okozott korrózió és vízkő képződés miatt, amely nem felel meg a rendszer követelményeinek.! A fűtéstechnikai szakembertől vagy az illetékes vízszolgáltató vállalattól érdeklődje meg az ön körzetében lévő víz Ca (HCO 3 ) 2 -koncentrációját (kalcium-hidrokarbonát).! Ha a feltöltő- és pótvíz nem felel meg a rendszerre vonatkozó követelményeknek, akkor elő kell készíteni. Ebben az esetben forduljon a fűtéstechnikai szakemberhez. A feltöltő- és a pótvíz megfelelő felhasználásához és előkészítéséhez feltétlenül tartsa be a következő táblázatban megadott értékeket. A táblázat a Buderus katalógus K8 "Vízelőkészítés melegvíz fűtési rendszerekhez" munkalapjának egy kivonata. Összes kazánteljesítmény kw-ban Ca (HCO 3 ) 2 -koncentrátció in mol/m 3 -ben Maximális feltöltő- és pótvíz mennyiség V max m 3 -ben Fűtővíz ph-érték 100 < Q 350 2,0 350 < Q ,5 V max = a rendszer térfogat háromszorosa 8,2 9,5 100 < Q 350 > 2,0 350 < Q 1000 > 1,5 QkW ( ) V max = 0, mol Ca( HCO 3 ) m 3 8,2 9,5 1. tábl. A feltöltő-, a pót- és a fűtővízre vonatkozó követelmények 8

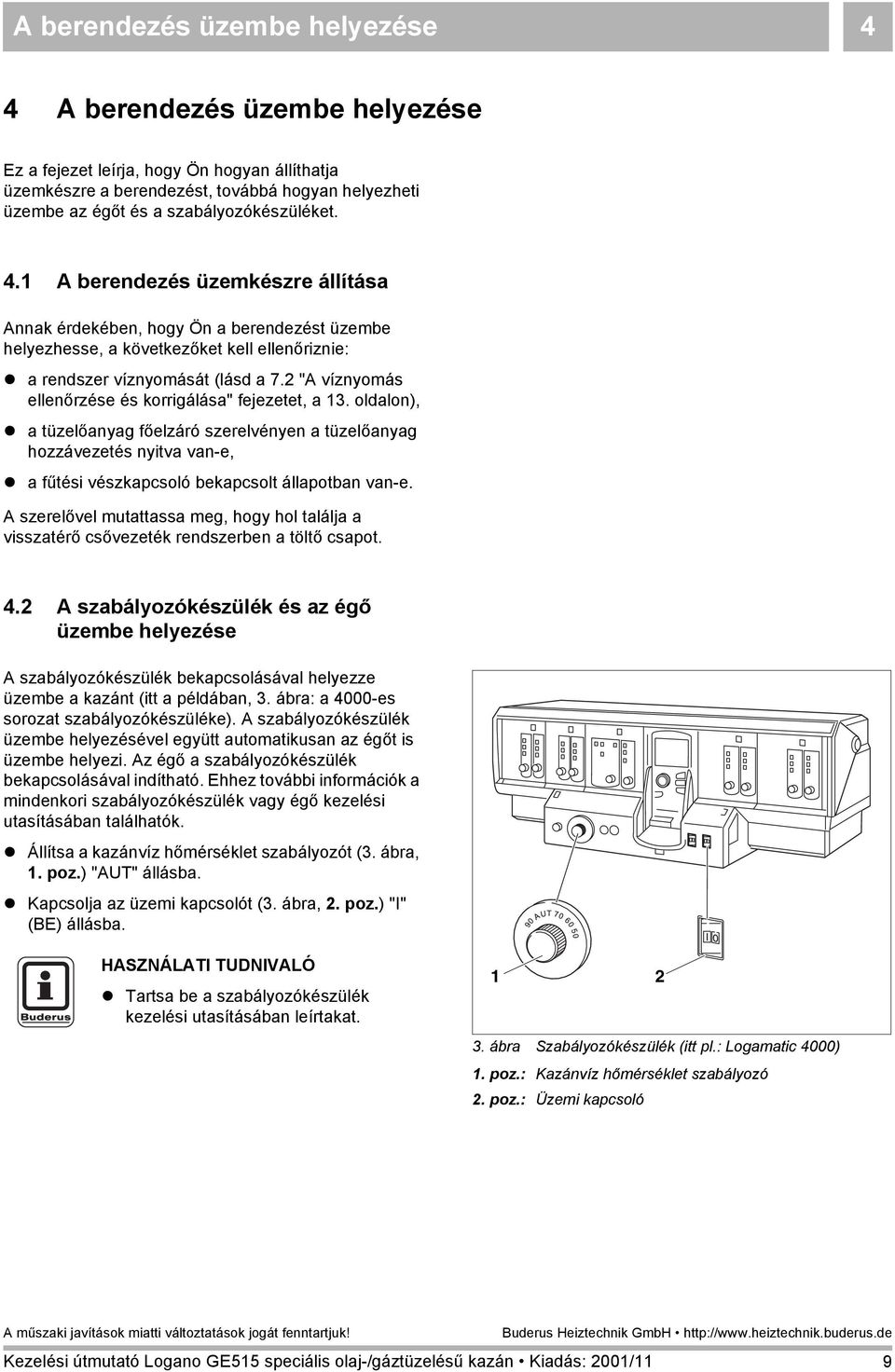

9 A berendezés üzembe helyezése 4 4 A berendezés üzembe helyezése Ez a fejezet leírja, hogy Ön hogyan állíthatja üzemkészre a berendezést, továbbá hogyan helyezheti üzembe az égőt és a szabályozókészüléket. 4.1 A berendezés üzemkészre állítása Annak érdekében, hogy Ön a berendezést üzembe helyezhesse, a következőket kell ellenőriznie:! a rendszer víznyomását (lásd a 7.2 "A víznyomás ellenőrzése és korrigálása" fejezetet, a 13. oldalon),! a tüzelőanyag főelzáró szerelvényen a tüzelőanyag hozzávezetés nyitva van-e,! a fűtési vészkapcsoló bekapcsolt állapotban van-e. A szerelővel mutattassa meg, hogy hol találja a visszatérő csővezeték rendszerben a töltő csapot. 4.2 A szabályozókészülék és az égő üzembe helyezése A szabályozókészülék bekapcsolásával helyezze üzembe a kazánt (itt a példában, 3. ábra: a 4000-es sorozat szabályozókészüléke). A szabályozókészülék üzembe helyezésével együtt automatikusan az égőt is üzembe helyezi. Az égő a szabályozókészülék bekapcsolásával indítható. Ehhez további információk a mindenkori szabályozókészülék vagy égő kezelési utasításában találhatók.! Állítsa a kazánvíz hőmérséklet szabályozót (3. ábra, 1. poz.) "AUT" állásba.! Kapcsolja az üzemi kapcsolót (3. ábra, 2. poz.) "I" (BE) állásba. HASZNÁLATI TUDNIVALÓ! Tartsa be a szabályozókészülék kezelési utasításában leírtakat ábra Szabályozókészülék (itt pl.: Logamatic 4000) 1. poz.: Kazánvíz hőmérséklet szabályozó 2. poz.: Üzemi kapcsoló 9

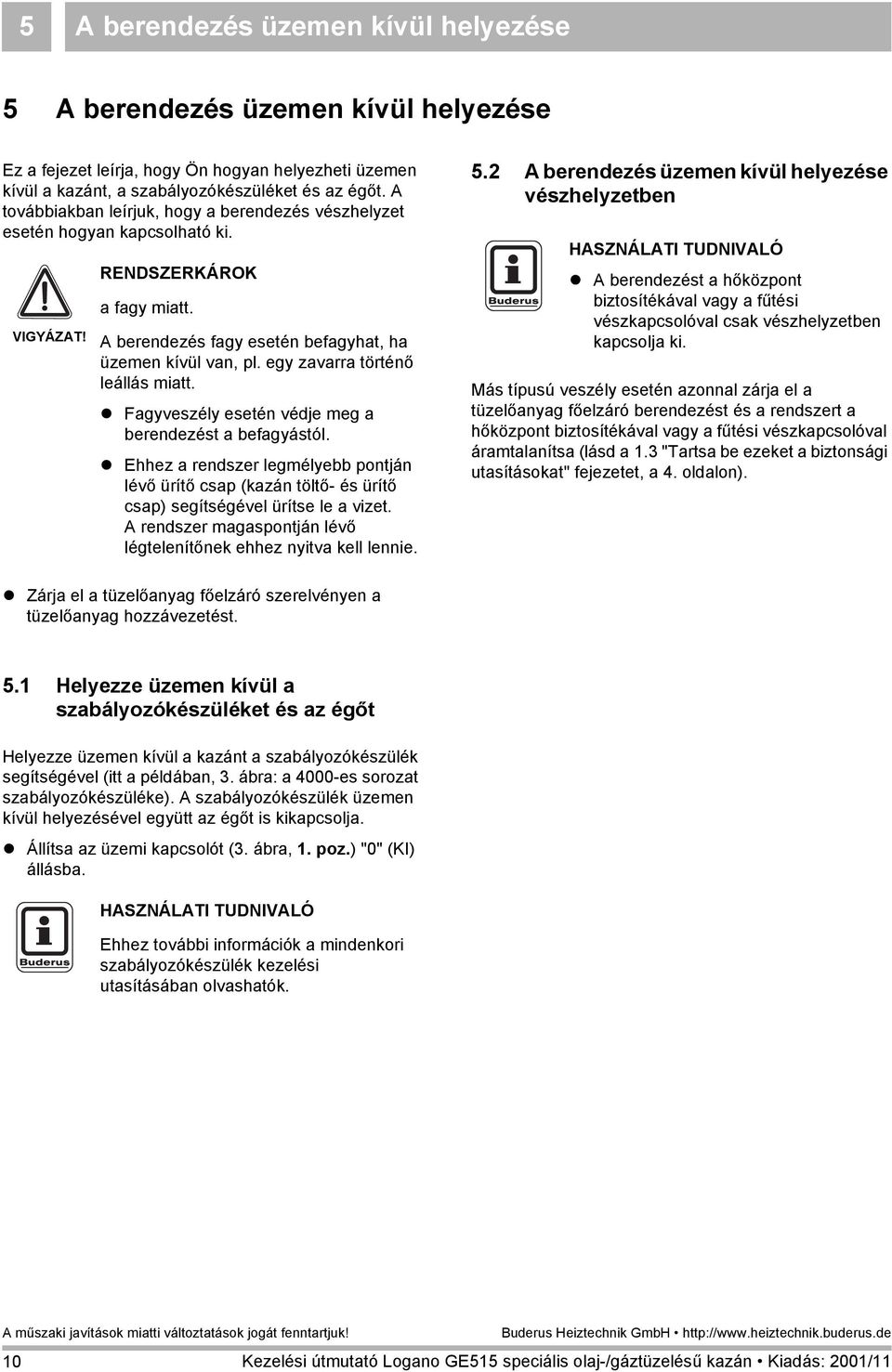

10 5 A berendezés üzemen kívül helyezése 5 A berendezés üzemen kívül helyezése Ez a fejezet leírja, hogy Ön hogyan helyezheti üzemen kívül a kazánt, a szabályozókészüléket és az égőt. A továbbiakban leírjuk, hogy a berendezés vészhelyzet esetén hogyan kapcsolható ki. a fagy miatt. A berendezés fagy esetén befagyhat, ha üzemen kívül van, pl. egy zavarra történő leállás miatt.! Fagyveszély esetén védje meg a berendezést a befagyástól.! Ehhez a rendszer legmélyebb pontján lévő ürítő csap (kazán töltő- és ürítő csap) segítségével ürítse le a vizet. A rendszer magaspontján lévő légtelenítőnek ehhez nyitva kell lennie. 5.2 A berendezés üzemen kívül helyezése vészhelyzetben HASZNÁLATI TUDNIVALÓ! A berendezést a hőközpont biztosítékával vagy a fűtési vészkapcsolóval csak vészhelyzetben kapcsolja ki. Más típusú veszély esetén azonnal zárja el a tüzelőanyag főelzáró berendezést és a rendszert a hőközpont biztosítékával vagy a fűtési vészkapcsolóval áramtalanítsa (lásd a 1.3 "Tartsa be ezeket a biztonsági utasításokat" fejezetet, a 4. oldalon).! Zárja el a tüzelőanyag főelzáró szerelvényen a tüzelőanyag hozzávezetést. 5.1 Helyezze üzemen kívül a szabályozókészüléket és az égőt Helyezze üzemen kívül a kazánt a szabályozókészülék segítségével (itt a példában, 3. ábra: a 4000-es sorozat szabályozókészüléke). A szabályozókészülék üzemen kívül helyezésével együtt az égőt is kikapcsolja.! Állítsa az üzemi kapcsolót (3. ábra, 1. poz.) "0" (KI) állásba. HASZNÁLATI TUDNIVALÓ Ehhez további információk a mindenkori szabályozókészülék kezelési utasításában olvashatók. 10

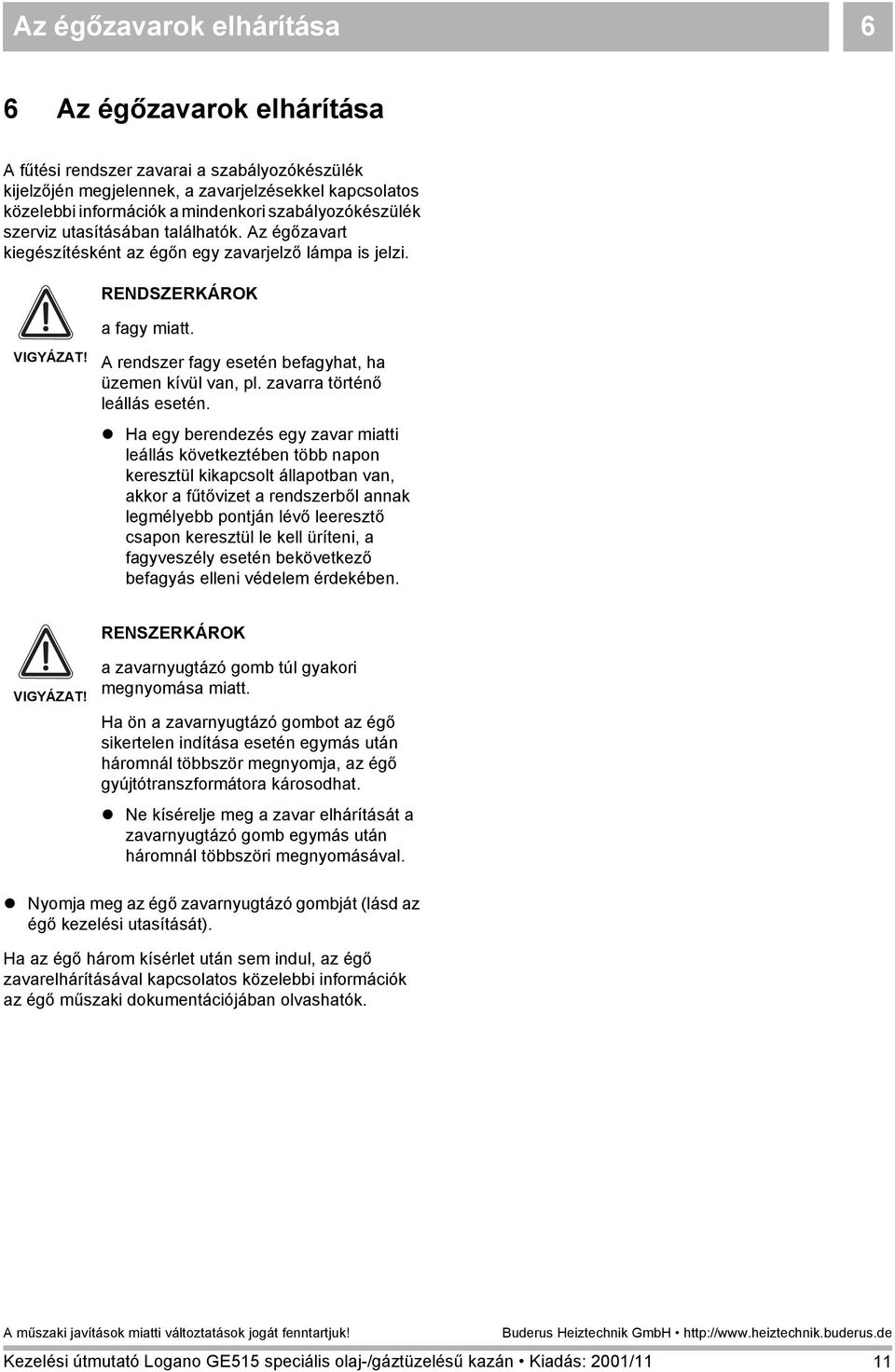

11 Az égőzavarok elhárítása 6 6 Az égőzavarok elhárítása A fűtési rendszer zavarai a szabályozókészülék kijelzőjén megjelennek, a zavarjelzésekkel kapcsolatos közelebbi információk a mindenkori szabályozókészülék szerviz utasításában találhatók. Az égőzavart kiegészítésként az égőn egy zavarjelző lámpa is jelzi. a fagy miatt. A rendszer fagy esetén befagyhat, ha üzemen kívül van, pl. zavarra történő leállás esetén.! Ha egy berendezés egy zavar miatti leállás következtében több napon keresztül kikapcsolt állapotban van, akkor a fűtővizet a rendszerből annak legmélyebb pontján lévő leeresztő csapon keresztül le kell üríteni, a fagyveszély esetén bekövetkező befagyás elleni védelem érdekében. RENSZERKÁROK a zavarnyugtázó gomb túl gyakori megnyomása miatt. Ha ön a zavarnyugtázó gombot az égő sikertelen indítása esetén egymás után háromnál többször megnyomja, az égő gyújtótranszformátora károsodhat.! Ne kísérelje meg a zavar elhárítását a zavarnyugtázó gomb egymás után háromnál többszöri megnyomásával.! Nyomja meg az égő zavarnyugtázó gombját (lásd az égő kezelési utasítását). Ha az égő három kísérlet után sem indul, az égő zavarelhárításával kapcsolatos közelebbi információk az égő műszaki dokumentációjában olvashatók. 11

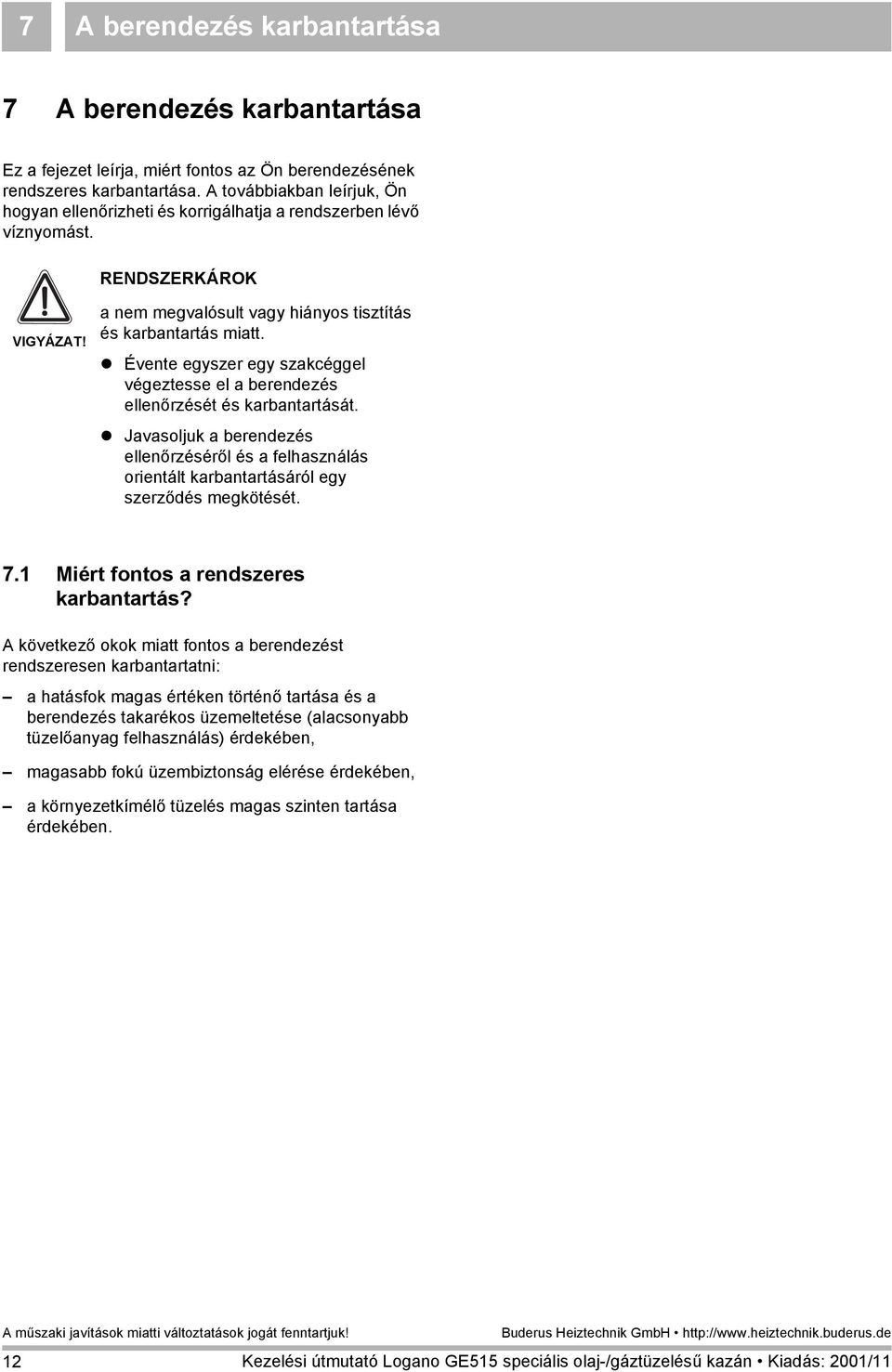

12 7 A berendezés karbantartása 7 A berendezés karbantartása Ez a fejezet leírja, miért fontos az Ön berendezésének rendszeres karbantartása. A továbbiakban leírjuk, Ön hogyan ellenőrizheti és korrigálhatja a rendszerben lévő víznyomást. a nem megvalósult vagy hiányos tisztítás és karbantartás miatt.! Évente egyszer egy szakcéggel végeztesse el a berendezés ellenőrzését és karbantartását.! Javasoljuk a berendezés ellenőrzéséről és a felhasználás orientált karbantartásáról egy szerződés megkötését. 7.1 Miért fontos a rendszeres karbantartás? A következő okok miatt fontos a berendezést rendszeresen karbantartatni: a hatásfok magas értéken történő tartása és a berendezés takarékos üzemeltetése (alacsonyabb tüzelőanyag felhasználás) érdekében, magasabb fokú üzembiztonság elérése érdekében, a környezetkímélő tüzelés magas szinten tartása érdekében. 12

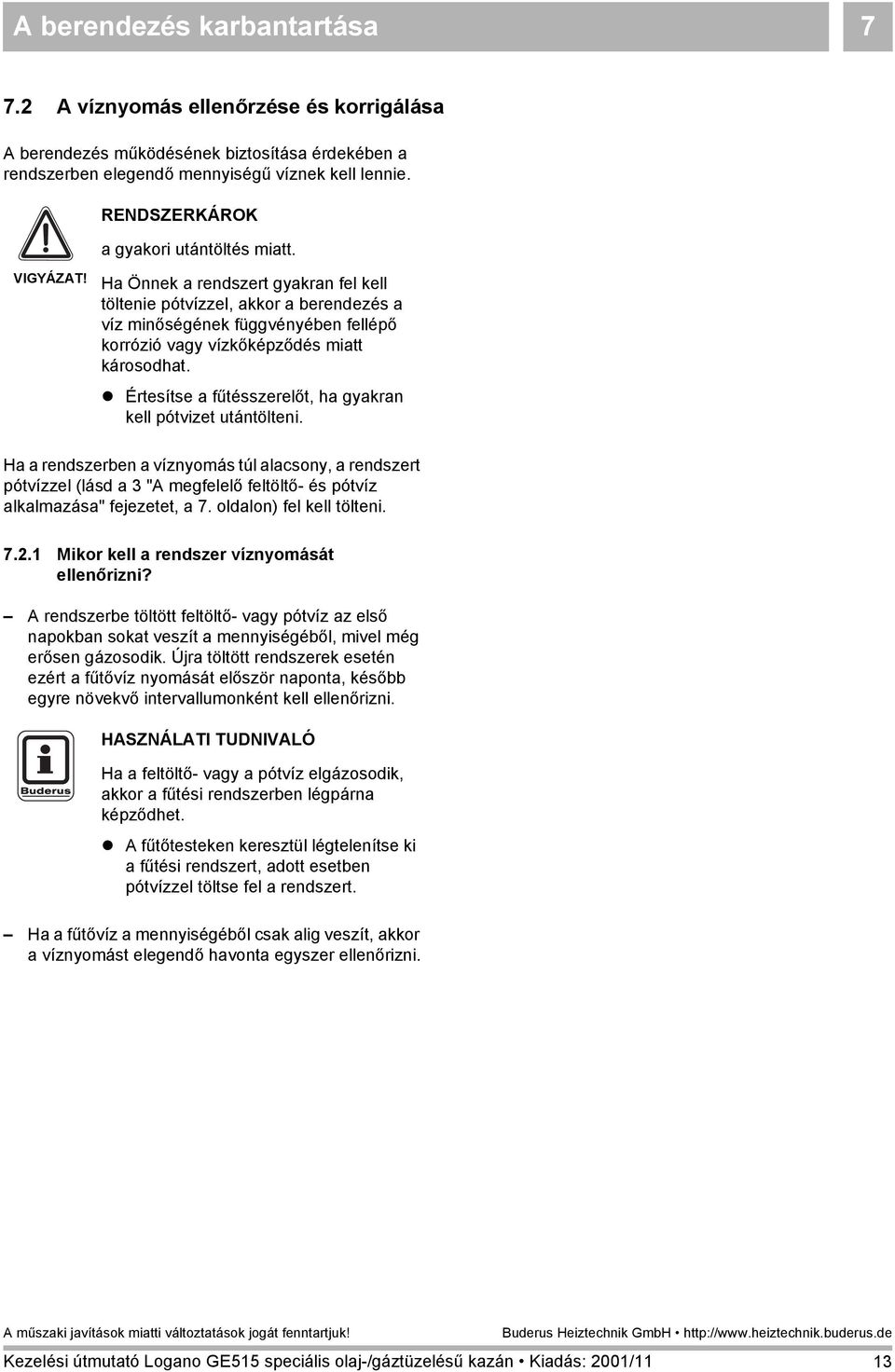

13 A berendezés karbantartása A víznyomás ellenőrzése és korrigálása A berendezés működésének biztosítása érdekében a rendszerben elegendő mennyiségű víznek kell lennie. a gyakori utántöltés miatt. Ha Önnek a rendszert gyakran fel kell töltenie pótvízzel, akkor a berendezés a víz minőségének függvényében fellépő korrózió vagy vízkőképződés miatt károsodhat.! Értesítse a fűtésszerelőt, ha gyakran kell pótvizet utántölteni. Ha a rendszerben a víznyomás túl alacsony, a rendszert pótvízzel (lásd a 3 "A megfelelő feltöltő- és pótvíz alkalmazása" fejezetet, a 7. oldalon) fel kell tölteni Mikor kell a rendszer víznyomását ellenőrizni? A rendszerbe töltött feltöltő- vagy pótvíz az első napokban sokat veszít a mennyiségéből, mivel még erősen gázosodik. Újra töltött rendszerek esetén ezért a fűtővíz nyomását először naponta, később egyre növekvő intervallumonként kell ellenőrizni. HASZNÁLATI TUDNIVALÓ Ha a feltöltő- vagy a pótvíz elgázosodik, akkor a fűtési rendszerben légpárna képződhet.! A fűtőtesteken keresztül légtelenítse ki a fűtési rendszert, adott esetben pótvízzel töltse fel a rendszert. Ha a fűtővíz a mennyiségéből csak alig veszít, akkor a víznyomást elegendő havonta egyszer ellenőrizni. 13

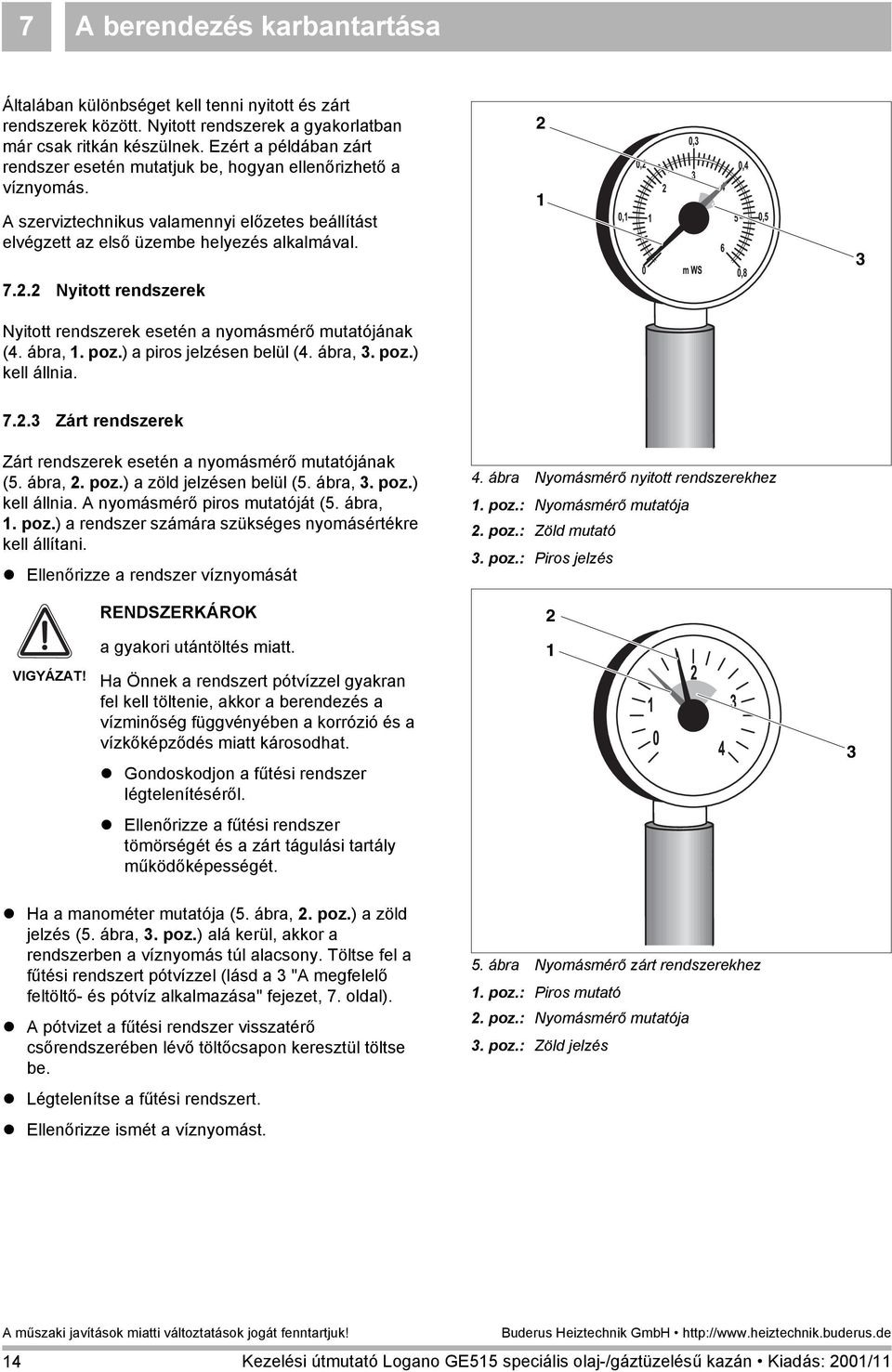

14 7 A berendezés karbantartása Általában különbséget kell tenni nyitott és zárt rendszerek között. Nyitott rendszerek a gyakorlatban már csak ritkán készülnek. Ezért a példában zárt rendszer esetén mutatjuk be, hogyan ellenőrizhető a víznyomás. A szerviztechnikus valamennyi előzetes beállítást elvégzett az első üzembe helyezés alkalmával Nyitott rendszerek Nyitott rendszerek esetén a nyomásmérő mutatójának (4. ábra, 1. poz.) a piros jelzésen belül (4. ábra, 3. poz.) kell állnia Zárt rendszerek Zárt rendszerek esetén a nyomásmérő mutatójának (5. ábra, 2. poz.) a zöld jelzésen belül (5. ábra, 3. poz.) kell állnia. A nyomásmérő piros mutatóját (5. ábra, 1. poz.) a rendszer számára szükséges nyomásértékre kell állítani.! Ellenőrizze a rendszer víznyomását 4. ábra Nyomásmérő nyitott rendszerekhez 1. poz.: Nyomásmérő mutatója 2. poz.: Zöld mutató 3. poz.: Piros jelzés a gyakori utántöltés miatt. Ha Önnek a rendszert pótvízzel gyakran fel kell töltenie, akkor a berendezés a vízminőség függvényében a korrózió és a vízkőképződés miatt károsodhat.! Gondoskodjon a fűtési rendszer légtelenítéséről.! Ellenőrizze a fűtési rendszer tömörségét és a zárt tágulási tartály működőképességét ! Ha a manométer mutatója (5. ábra, 2. poz.) a zöld jelzés (5. ábra, 3. poz.) alá kerül, akkor a rendszerben a víznyomás túl alacsony. Töltse fel a fűtési rendszert pótvízzel (lásd a 3 "A megfelelő feltöltő- és pótvíz alkalmazása" fejezet, 7. oldal).! A pótvizet a fűtési rendszer visszatérő csőrendszerében lévő töltőcsapon keresztül töltse be.! Légtelenítse a fűtési rendszert.! Ellenőrizze ismét a víznyomást. 5. ábra Nyomásmérő zárt rendszerekhez 1. poz.: Piros mutató 2. poz.: Nyomásmérő mutatója 3. poz.: Zöld jelzés 14

15 Jegyzetek 15
