1 Nyomdaipari alapismeretek emelt szint 0801 ÉRETTSÉGI VIZSGA május 22. NYOMDAIPARI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM

2 Fontos tudnivalók Az írásbeli vizsgafeladatok pontszámainak összege csak egész szám lehet. Ha az írásbeli vizsga(rész) pontszáma nem egész szám, akkor a matematikai kerekítés szabályai szerint kell eljárni (az öttizedre vagy az a felett végződő pontszámokat felfelé, az öttized alattit pedig lefelé kerekítjük). írásbeli vizsga / május 22.

3 Teszt jellegű kérdéssor 50 pont 1. feladat 6 pont Állítsa sorrendbe a papírokat felületük növekvő simasága szerint! Írja a megfelelő betűt a számok után a kipontozott helyre! a) Gépi simított papírok, b) simítatlan, c) mázolt és kalanderezett papírok. 1. b) 2. a) 3 c) 3 2 = 6 pont 2. feladat Az alábbi anyagok közül aláhúzással jelölje, melyiket nem használják töltőanyagként! a) Szilikátok b) Szulfátok c) Lúgok d) Oxidok 3. feladat 10 pont Állítsa párba az a)-tól e)-ig felsorolt berendezéseket az A)-től E)-ig felsorolt ellátandó feladatokkal! Írja a feladatok betűjelét a berendezések betűjele után a kipontozott helyre! a) Hollandi malom b) Hidropulper c) Papírgép d) Kenő-, mázoló- és telítőgépek e) Cobb-készülék A) A papír impregnálását és/vagy bevonását végzik (pl.: műnyomópapír előállítása). B) Előfoszlató, rostosító berendezés, melynek az a feladata, hogy a rostos féltermékek csomóit fellazítsa és előkészítse a következő feldolgozó műveletekre, valamint a szivattyúval szállítható sűrűségű (viszkozitású) pépet állítson elő. C) Feladata, hogy a papírpépből papírlapot készítsen. D) A cellulóz őrlését és az adalékanyagok eloszlatását végzik benne. E) A papírok felületi szívóképességének meghatározására szolgál. a) D) b) B) c) C) d) A) e) E) 5 2 = 10 pont 4. feladat 6 pont Nevezze meg a mm-ben megadott szabványos papír alakokat! a) mm b) mm c) mm a) A1 b) B5 c) Fr0 3 2 = 6 pont írásbeli vizsga / május 22.

4 5. feladat 4 pont Párosítsa a megnevezést a meghatározással! Írja a meghatározás betűjele után a megfelelő papír betűjelét! a) Mázolt, mindkét oldalon kb. 20 g/m 2 mázmennyiséget tartalmazó, famentes, vagy kismértékben fatartalmú, fényes vagy matt felületű papír. b) Egy oldalon mázolt, famentes, vagy kismértékben fatartalmú, fényes vagy matt felületű papír. A) Kromopapír B) Műnyomó papír a) B) b) A) 2 2 = 4 pont 6. feladat Melyik a helyes állítás? Húzza alá a megfelelő választ! a) A nagy viszkozitású folyadék híg. b) A nagy viszkozitású folyadék sűrű. 7. feladat Állapítsa meg, melyik állítás igaz! Húzza alá a megfelelő választ! Az ezüst-halogenid alapú fényérzékeny rendszer alkotórészei: a) ezüst-nitrát, adalékanyagok, keményítő. b) ezüst-bromid, adalékanyagok, zselatin. c) ezüst-nitrát, adalékanyagok, zselatin. 8. feladat Melyik területen alkalmazzák a fotopolimer rendszereket? Húzza alá a megfelelő választ! a) Flexonyomtatás b) Mélynyomtatás c) Tamponnyomtatás 9. feladat 1 Egészítse ki a hiányzó adatokat! a) 120 mm =... petit b) 60 garmond =... nonpareille c) 40 mm =... durschus d) 108 garmond =... borgisz e) 160 kolonel =... cm f) 100 nonpareille =... ciceró a) 40 b) 100 c) 53,3 d) 120 e) 42 f) 50 írásbeli vizsga / május 22.

5 10. feladat 4 pont Válassza ki, melyik írásmódra igazak az alábbi állítások! Írja az állítások betűjele után a megfelelő írásmód betűjelét! A. Római kapitális B. Unciális C. Karoling minuszkula a) Az időszámításunk kezdete körül alakult ki. b) Nevét a méretéről kapta. c) A nagybetű és kisbetű elemeit vegyesen kezdi használni. d) Csak kisbetűkből álló ABC-je van. a) A) b) B) c) B) d) C) 4 1 = 4 pont írásbeli vizsga / május 22.

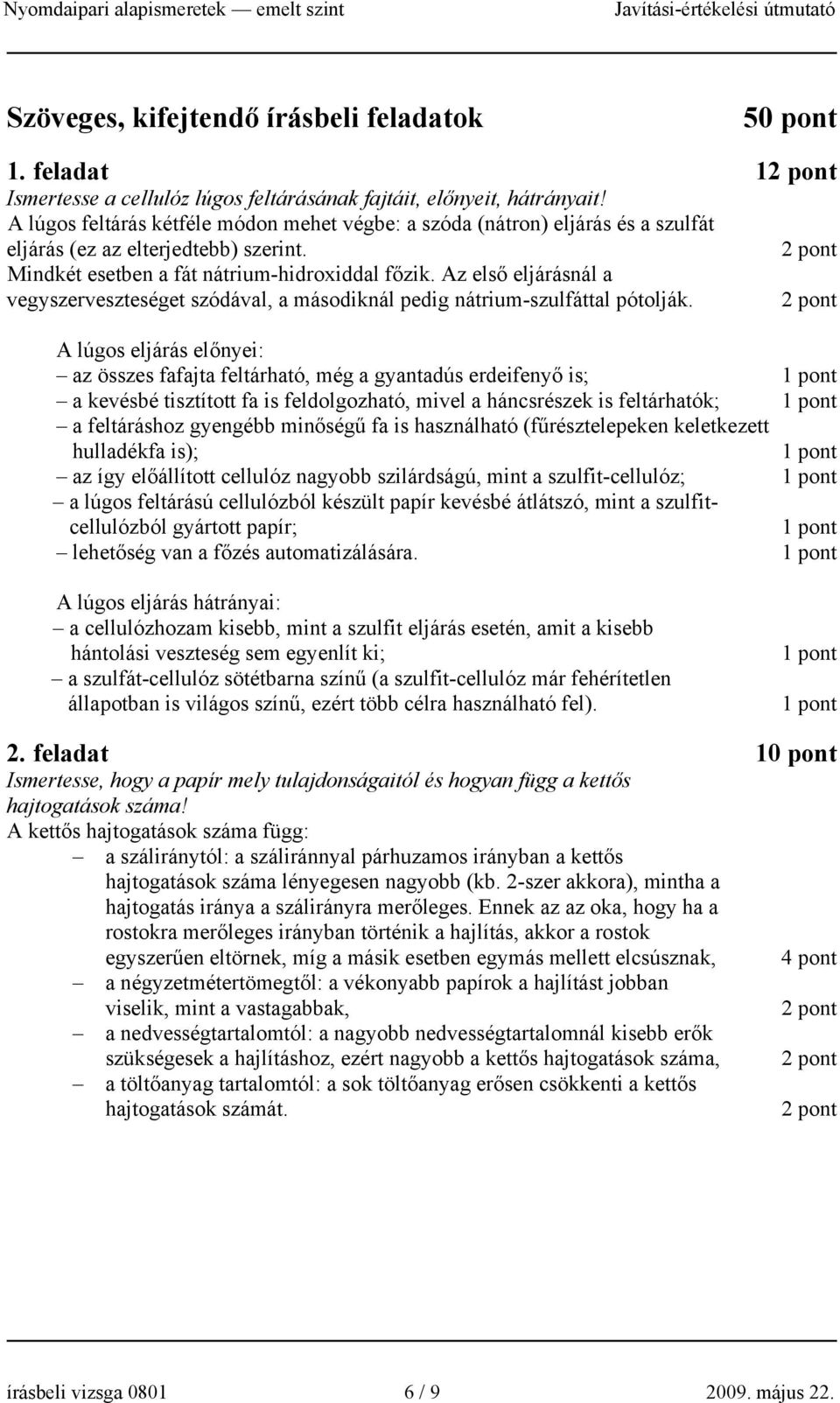

6 Szöveges, kifejtendő írásbeli feladatok 50 pont 1. feladat 1 Ismertesse a cellulóz lúgos feltárásának fajtáit, előnyeit, hátrányait! A lúgos feltárás kétféle módon mehet végbe: a szóda (nátron) eljárás és a szulfát eljárás (ez az elterjedtebb) szerint. Mindkét esetben a fát nátrium-hidroxiddal főzik. Az első eljárásnál a vegyszerveszteséget szódával, a másodiknál pedig nátrium-szulfáttal pótolják. A lúgos eljárás előnyei: az összes fafajta feltárható, még a gyantadús erdeifenyő is; a kevésbé tisztított fa is feldolgozható, mivel a háncsrészek is feltárhatók; a feltáráshoz gyengébb minőségű fa is használható (fűrésztelepeken keletkezett hulladékfa is); az így előállított cellulóz nagyobb szilárdságú, mint a szulfit-cellulóz; a lúgos feltárású cellulózból készült papír kevésbé átlátszó, mint a szulfitcellulózból gyártott papír; lehetőség van a főzés automatizálására. A lúgos eljárás hátrányai: a cellulózhozam kisebb, mint a szulfit eljárás esetén, amit a kisebb hántolási veszteség sem egyenlít ki; a szulfát-cellulóz sötétbarna színű (a szulfit-cellulóz már fehérítetlen állapotban is világos színű, ezért több célra használható fel). 2. feladat 10 pont Ismertesse, hogy a papír mely tulajdonságaitól és hogyan függ a kettős hajtogatások száma! A kettős hajtogatások száma függ: a száliránytól: a száliránnyal párhuzamos irányban a kettős hajtogatások száma lényegesen nagyobb (kb. 2-szer akkora), mintha a hajtogatás iránya a szálirányra merőleges. Ennek az az oka, hogy ha a rostokra merőleges irányban történik a hajlítás, akkor a rostok egyszerűen eltörnek, míg a másik esetben egymás mellett elcsúsznak, 4 pont a négyzetmétertömegtől: a vékonyabb papírok a hajlítást jobban viselik, mint a vastagabbak, a nedvességtartalomtól: a nagyobb nedvességtartalomnál kisebb erők szükségesek a hajlításhoz, ezért nagyobb a kettős hajtogatások száma, a töltőanyag tartalomtól: a sok töltőanyag erősen csökkenti a kettős hajtogatások számát. írásbeli vizsga / május 22.

7 3. feladat 8 pont Ismertesse a kis viszkozitású festékek bedörzsölését és a golyósmalom működését! A bedörzsölés a festékgyártás művelete, segítségével hozzák létre a pigmentből és a kötőanyagból a kolloid rendszert. A golyósmalom a kis viszkozitású nyomdafestékek bedörzsölésének eszköze. A berendezés vízszintes tengely körül forgó dobból áll, amelyet acéllal, porcelánnal vagy más kerámia bélésanyaggal burkoltak. Belsejében többnyire a béléssel megegyező anyagból készült golyók vannak, amelyek az össztérfogat 30 45%-át töltik ki. 3 pont A diszpergáló munkát a dob forgásának hatására az egymáson gördülő, ill. csúszó golyók végzik. A dob forgásakor a golyók csak egy adott magasságig emelkednek együtt a dobbal, onnan visszaesnek. A bedörzsölés annál hatásosabb, minél nagyobb a golyók fajlagos felülete. 4. feladat 6 pont Határozza meg a könyv kinyomtatásához szükséges papír tömegét! Az adatok közül melyik nem befolyásolja a szükséges papír tömegét? Adatok: Könyv formátuma A5 Oldalszám 320 oldal Példányszám 3500 példány Papír négyzetmétertömege 80 g/m 2 Nyomógép mérete A1 Hozzálék 3% Egy A1 ívre férő oldalak száma: = 32 oldal 320 Egy könyv kinyomásához szükséges A1 ív = 10 A1 ív 32 Egy könyv tömege 10 0,5 80 = 400 g A teljes példányszám tömege = 1400 kg 1000 A hozzálékkal növelt tömeg ,03 = 1442 kg Az adatok közül a nyomógép mérete nem befolyásolja a szükséges papír tömegét. írásbeli vizsga / május 22.

8 5. feladat 10 pont Szerkessze meg a munkadarab alkatrészrajzát! A felülnézetet ábrázolja teljes metszettel! Építse fel a mérethálózatot! A helyes vetületi ábrázolás A helyes metszeti ábrázolás A helyes mérethálózat Kivitelezés 4 pont 3 pont írásbeli vizsga / május 22.

9 6. feladat 4 pont Mutassa be a Bibliotheca Corvina-t! A Bibliotheca Corvina Corvin Mátyás magyar király egykor világhíres könyvtára. Budán, az olasz mesterek által épített híres vár pompázó könyvtártermében csodálatos gyorsasággal halmozódtak fel a finoman írott, képekkel díszített és művészi kötésű kéziratkincsek. Olasz humanisták azon fáradoztak, hogy gyarapítsák a király könyvtárát, és mind Budán, mind külföldön, főként Firenzében, de Rómában és Nápolyban is egész íróműhelyek másolták a könyveket, melyeket a kor hírneves festői díszítettek miniatúrákkal és iniciálékkal. Minthogy a király tetszését nem nyerte meg a hazai könyvfestés, amely az úgynevezett dunai stílus irányzata szerint a lapszéleket az új ízlés számára durva indázatokkal díszítette, renaissance mestereket hívott Itáliából. Így aztán szokatlan gyorsasággal bámulatosan sok remekmű gyűlt össze a gyűjteményben, s a Bibliotheca Corvinát a kortársak, mint a világ új csodáját ünnepelték. Így a XVI. században már arról beszéltek, hogy a Corvina kötetet rejt. Ez a szám nagyon is túlzott, de az óvatos becslés is 3000 kéziratot tart számon. A corvinák hírneve kezdettől fogva pompázó kiállításukon és példátlanul gyors gyarapodásukon alapult, míg szövegeik nem voltak különösebben híresek. Ma 160 hiteles (42 Magyarországon, a többi külföldön) és 77 nem hiteles (ebből 30 Magyarországon) Corvin-kódexről tudunk. írásbeli vizsga / május 22.
