dr. Kóbor András SE. Fogpótlástani Klinika

Átírás

1 dr. Kóbor András SE. Fogpótlástani Klinika

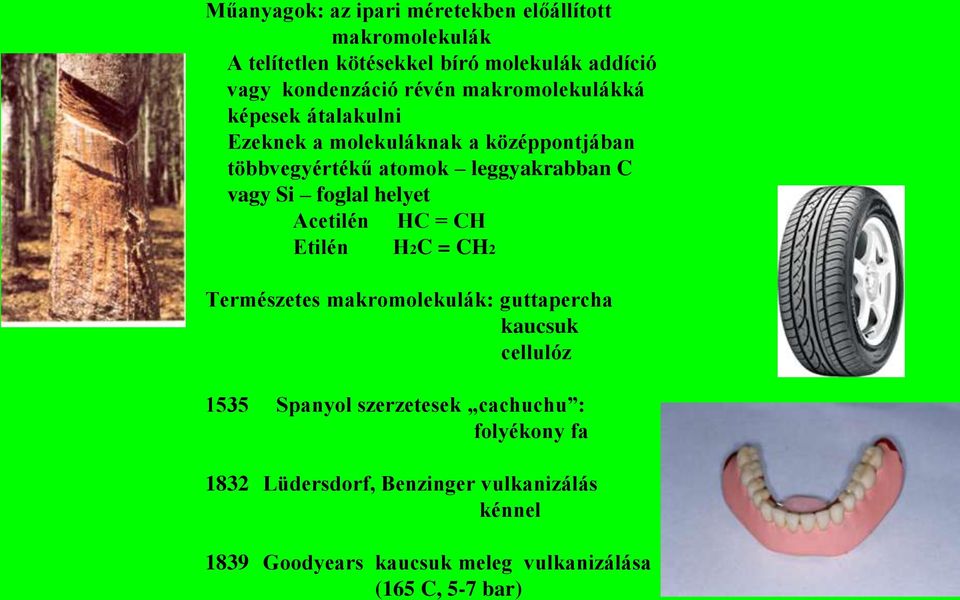

2 Műanyagok: az ipari méretekben előállított makromolekulák A telítetlen kötésekkel bíró molekulák addíció vagy kondenzáció révén makromolekulákká képesek átalakulni Ezeknek a molekuláknak a középpontjában többvegyértékű atomok leggyakrabban C vagy Si foglal helyet Acetilén HC = CH Etilén H2C = CH2 Természetes makromolekulák: guttapercha kaucsuk cellulóz 1535 Spanyol szerzetesek cachuchu : folyékony fa 1832 Lüdersdorf, Benzinger vulkanizálás kénnel 1839 Goodyears kaucsuk meleg vulkanizálása (165 C, 5-7 bar)

3 A világ műanyag termelése 2000-ben több mint t A felhasznált fosszilis energiahordozók 4%-a (fűtőanyagra 59%) Magyarország 2000: t 2002: t Egy főre 55,9 kg/év

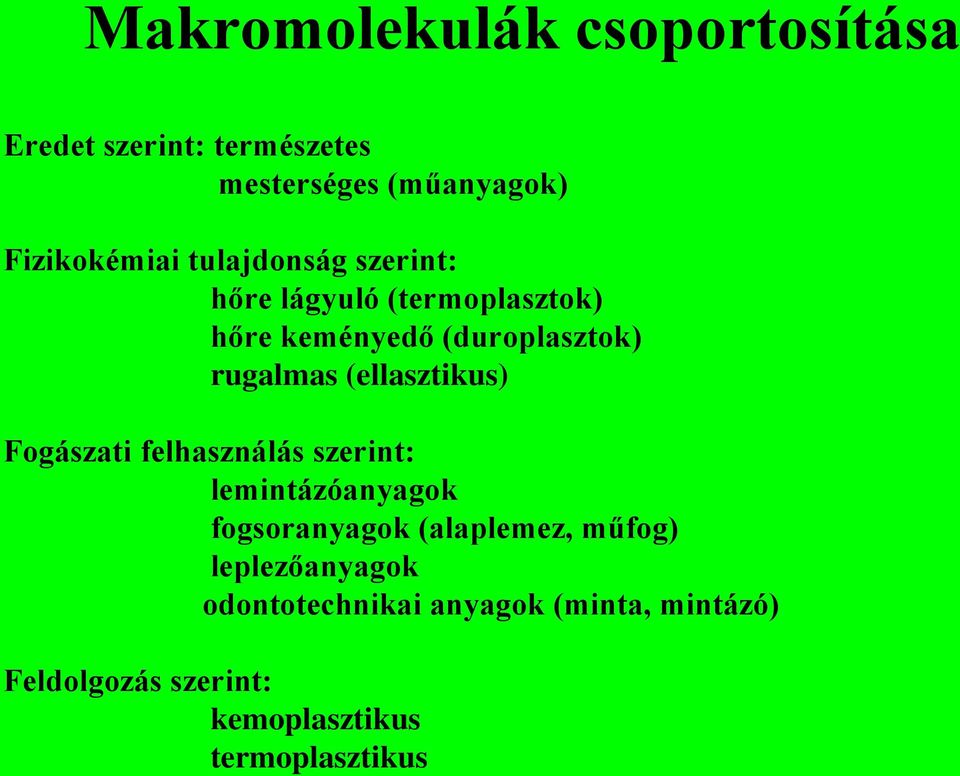

4 Makromolekulák csoportosítása Eredet szerint: természetes mesterséges (műanyagok) Fizikokémiai tulajdonság szerint: hőre lágyuló (termoplasztok) hőre keményedő (duroplasztok) rugalmas (ellasztikus) Fogászati felhasználás szerint: lemintázóanyagok fogsoranyagok (alaplemez, műfog) leplezőanyagok odontotechnikai anyagok (minta, mintázó) Feldolgozás szerint: kemoplasztikus termoplasztikus

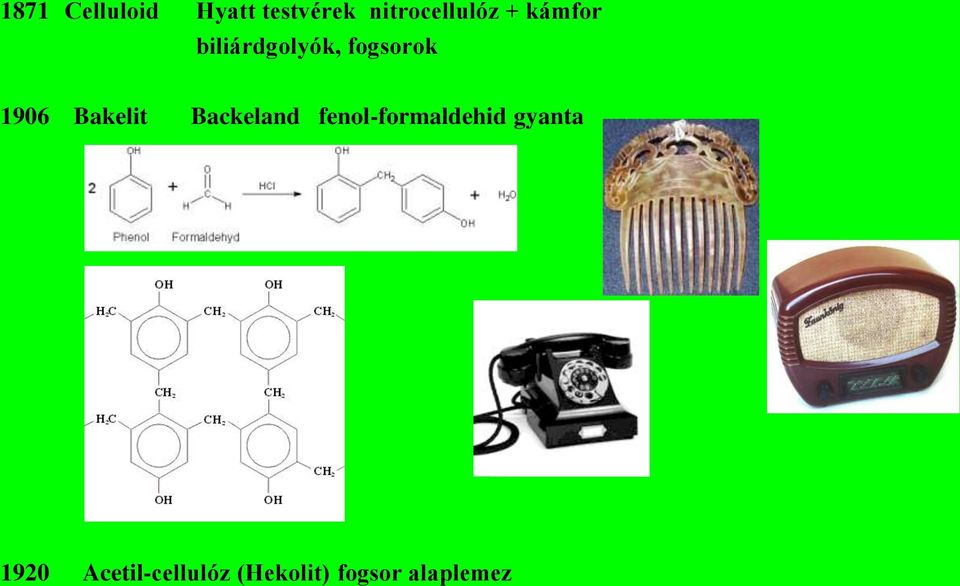

5 1871 Celluloid Hyatt testvérek nitrocellulóz + kámfor biliárdgolyók, fogsorok 1906 Bakelit Backeland fenol-formaldehid gyanta 1920 Acetil-cellulóz (Hekolit) fogsor alaplemez

6 1926 Poli Vinil Chlorid Lonsbury 1931 Poliamidok Carothers 1933 Polivinilészter Polietilén Fawcett 1936 PMMA Roth PVC+acetil-cellulóz 1943 Szilikonok Kipping (polisziloxánok) Polikarbonatok

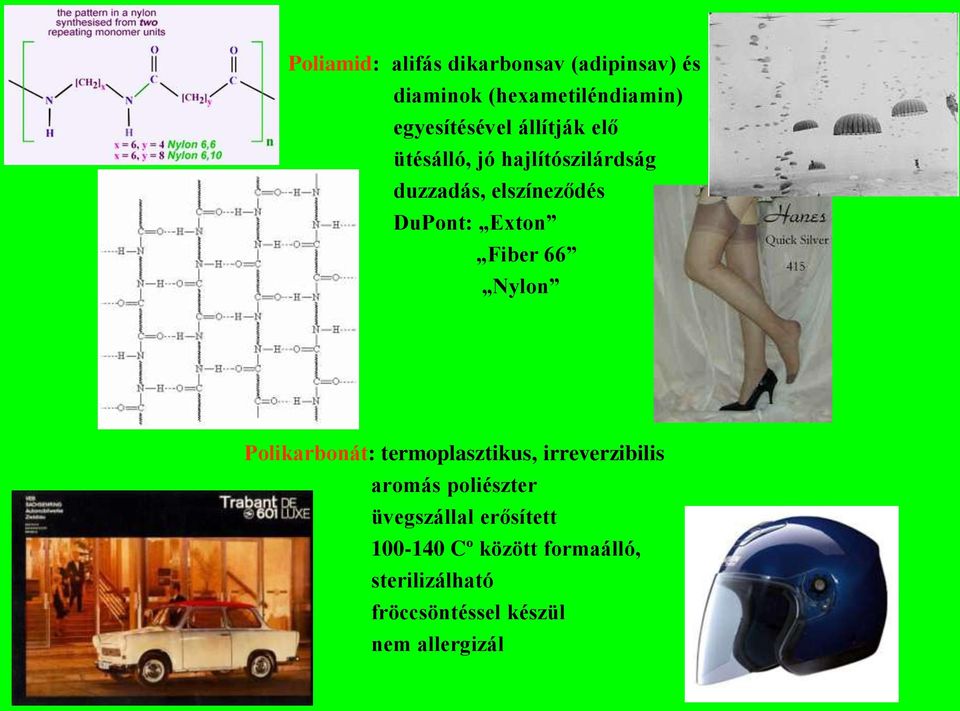

7 Poliamid: alifás dikarbonsav (adipinsav) és diaminok (hexametiléndiamin) egyesítésével állítják elő ütésálló, jó hajlítószilárdság duzzadás, elszíneződés DuPont: Exton Fiber 66 Nylon Polikarbonát: termoplasztikus, irreverzibilis aromás poliészter üvegszállal erősített Cº között formaálló, sterilizálható fröccsöntéssel készül nem allergizál

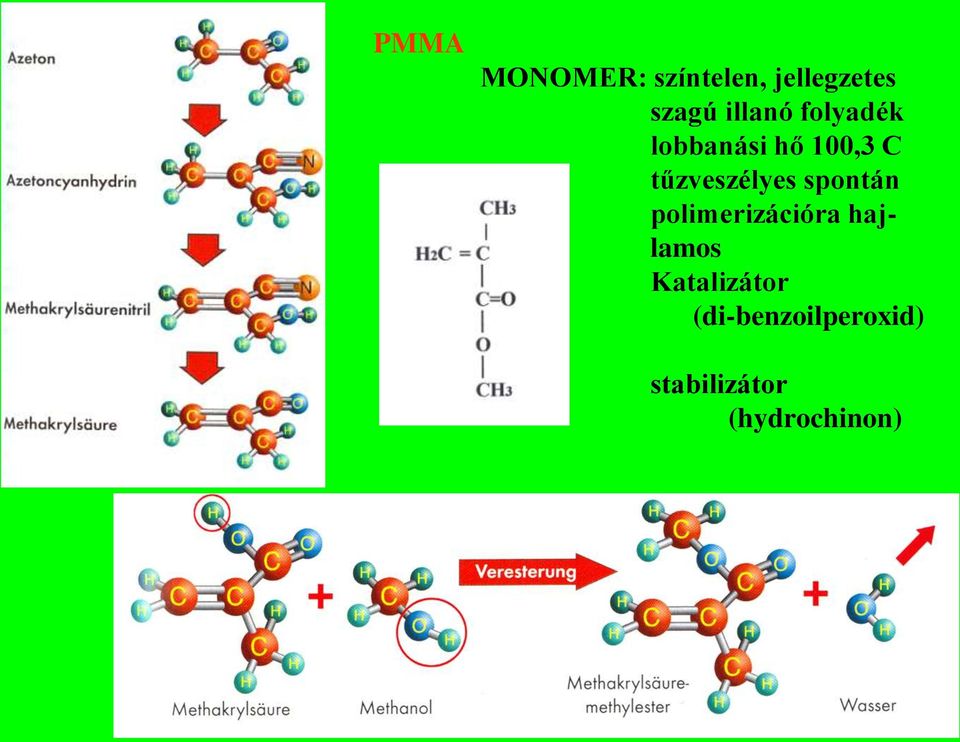

8 PMMA MONOMER: színtelen, jellegzetes szagú illanó folyadék lobbanási hő 100,3 C tűzveszélyes spontán polimerizációra hajlamos Katalizátor (di-benzoilperoxid) stabilizátor (hydrochinon)

9 POLIMER: láncmolekulákból álló, chloroformban és acetonban könnyen oldódó por Szilánkpolimer: üvegtartalmú, hőhatással polimerizált 0,005-0,2 mm Gyöngypolimer: vízben diszpergált szuszpenzió 0,004-0,06 mm Stabilizátor (zselatin, pektin, talkum, kaolin)

10 dibenzoilperoxid Metakrilsavas Metil Aester MMA STARTFÁZIS: Dibenzoilperoxid iniciátor hasadás Szabad vegyértékelektronok MMA kettős kötés felhasadás

11 LÁNC NÖVEKEDÉSI FÁZIS növekedési szakasz SÍK- és TÉRHÁLÓ KIALAKULÁS bután-diol-di-metakrilát Poli Metakrilsavas Metil Aester PMMA

12 stabilizátor inhibitor rekombináció láncvégi illeszkedés

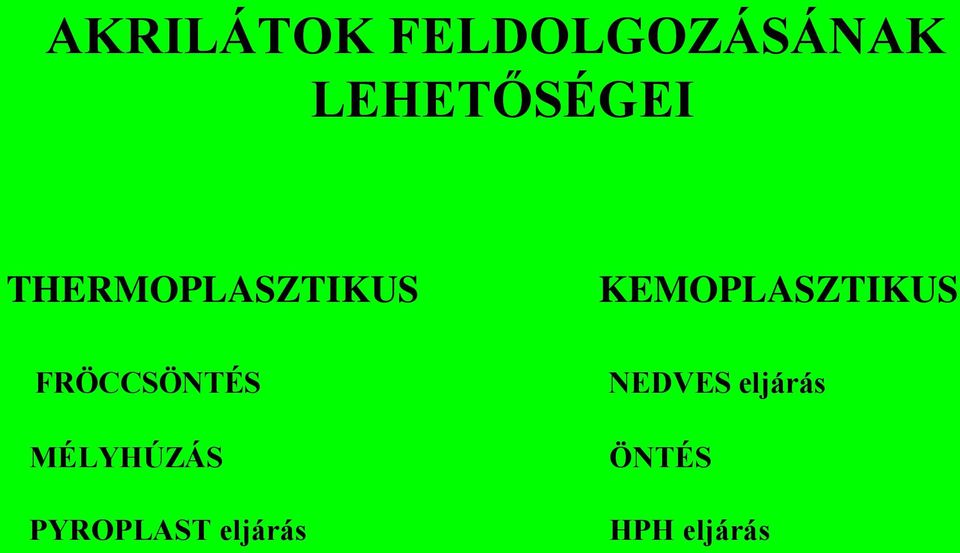

13 AKRILÁTOK FELDOLGOZÁSÁNAK LEHETŐSÉGEI THERMOPLASZTIKUS KEMOPLASZTIKUS FRÖCCSÖNTÉS MÉLYHÚZÁS PYROPLAST eljárás NEDVES eljárás ÖNTÉS HPH eljárás

14 TERMOPLASZTIKUS AKRILÁT FELDOLGOZÁS Fröccsöntés: az előmelegített polimert (granulátum) egy pozitív-negatív mintába préselik, ahol lehűtik (linearis polimer, monomer 0,6%) Mélyhúzás:előregyártott, hőre lágyuló lemezek ráhúzása pozitív mintára (bázislemez, egyéni kanál) Pyroplast technika: thermoplasztikus monomer polimerizáció forró légkamrában Cº, 7 atm

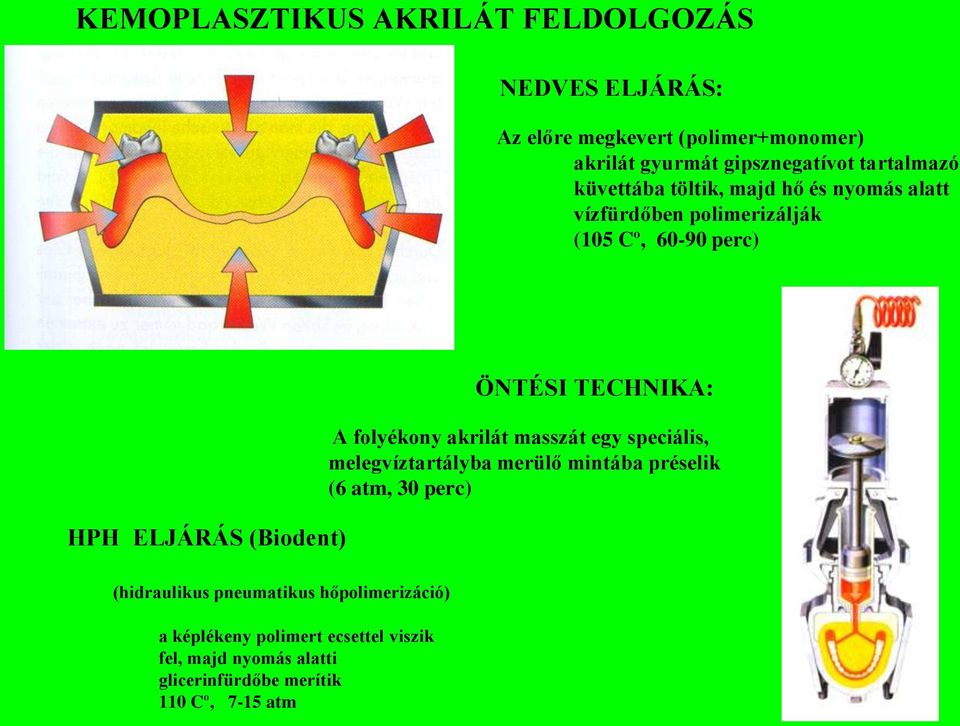

15 KEMOPLASZTIKUS AKRILÁT FELDOLGOZÁS NEDVES ELJÁRÁS: Az előre megkevert (polimer+monomer) akrilát gyurmát gipsznegatívot tartalmazó küvettába töltik, majd hő és nyomás alatt vízfürdőben polimerizálják (105 Cº, perc) HPH ELJÁRÁS (Biodent) ÖNTÉSI TECHNIKA: A folyékony akrilát masszát egy speciális, melegvíztartályba merülő mintába préselik (6 atm, 30 perc) (hidraulikus pneumatikus hőpolimerizáció) a képlékeny polimert ecsettel viszik fel, majd nyomás alatti glicerinfürdőbe merítik 110 Cº, 7-15 atm

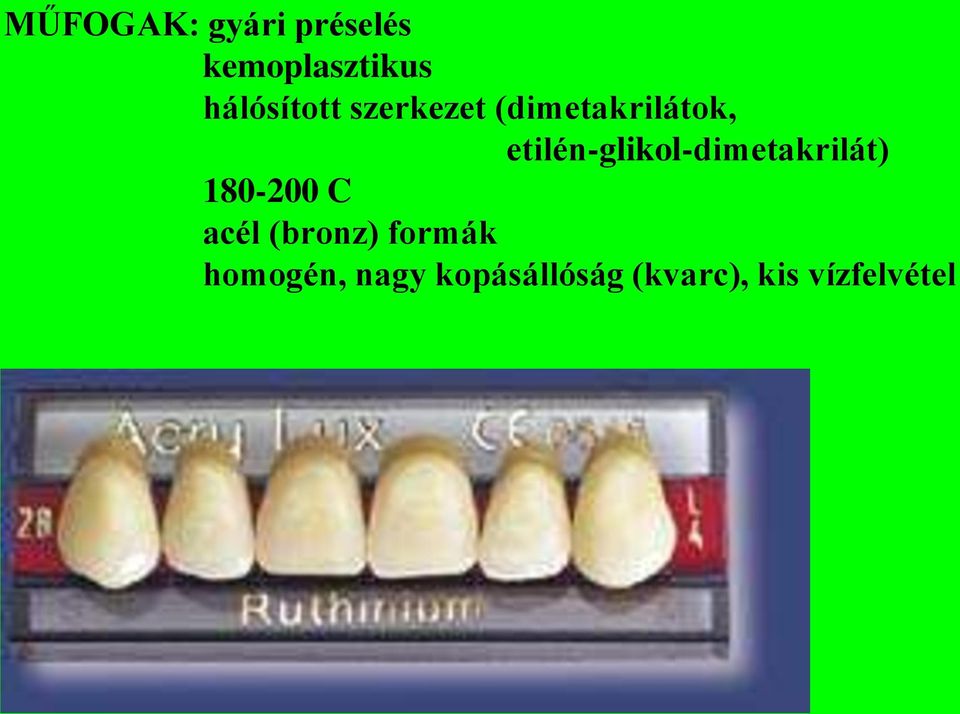

16 MŰFOGAK: gyári préselés kemoplasztikus hálósított szerkezet (dimetakrilátok, etilén-glikol-dimetakrilát) C acél (bronz) formák homogén, nagy kopásállóság (kvarc), kis vízfelvétel

17 IDEÁLIS FOGÁSZATI MŰANYAG JELLEMZŐI: - In(bio)kompatibilitás (használat közben figyelembe véve a táplálkozási viszonyokat nem okozhat elváltozást a szájüregben) - Oldhatatlan, ízetlen, szintartó - Higiéniai szempontból megfelelő (tisztíthatóság) - Mechanikai szempontból megfelelő (szilárdság) - Feldolgozás szempontjai (technológia) - Környezetbarát

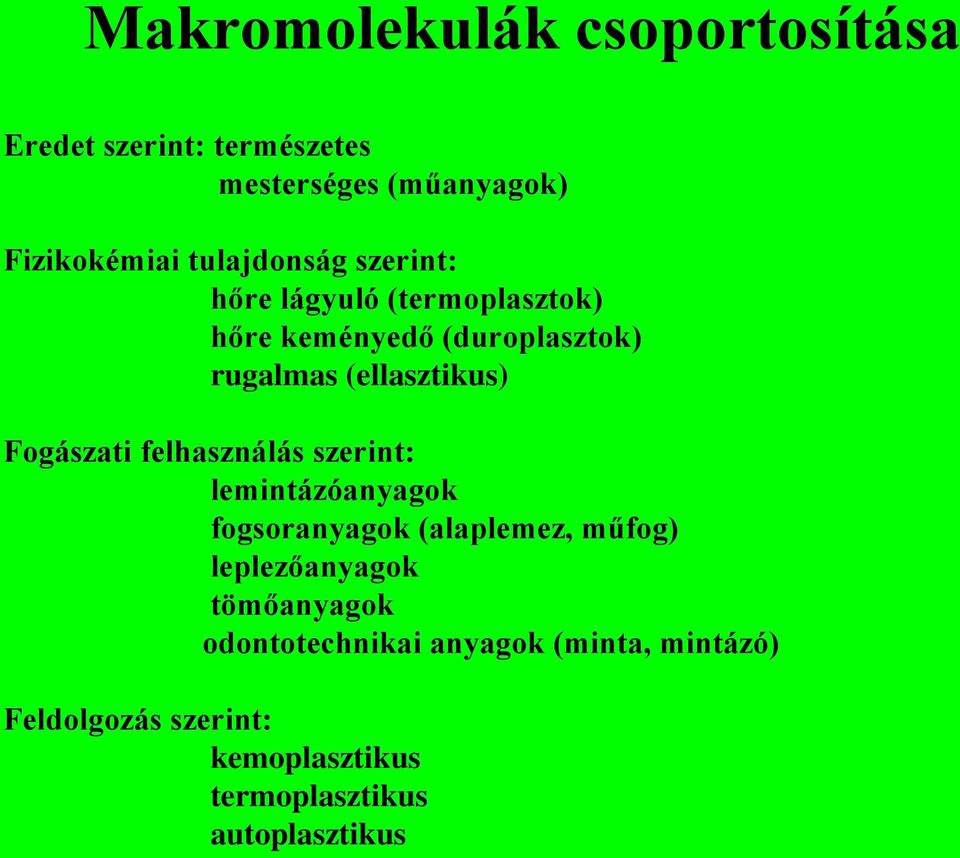

18 Makromolekulák csoportosítása Eredet szerint: természetes mesterséges (műanyagok) Fizikokémiai tulajdonság szerint: hőre lágyuló (termoplasztok) hőre keményedő (duroplasztok) rugalmas (ellasztikus) Fogászati felhasználás szerint: lemintázóanyagok fogsoranyagok (alaplemez, műfog) leplezőanyagok tömőanyagok odontotechnikai anyagok (minta, mintázó) Feldolgozás szerint: kemoplasztikus termoplasztikus autoplasztikus

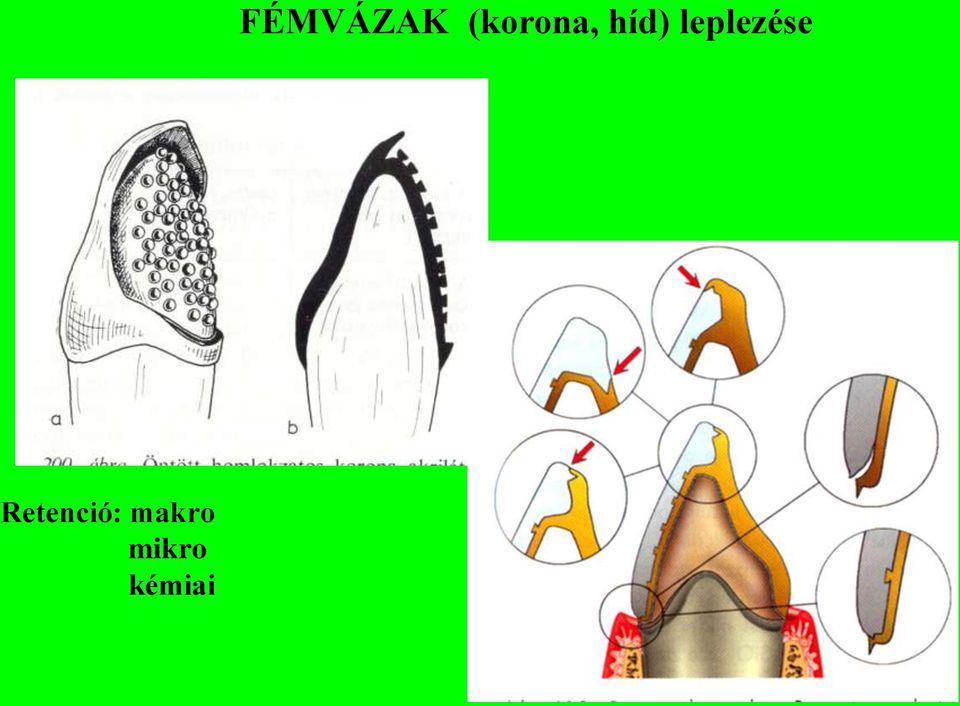

19 Retenció: makro mikro kémiai FÉMVÁZAK (korona, híd) leplezése

20 TRIBOKÉMIA : kémiai folyamatok elősegítése fizikai módszerekkel Homokfúvás: Al2O3, SiO μm, 3-5 bar, 100 km 2000 Cº Szilikátréteg kialakítása Felületi feszültség növelése, nedvesedés elősegítése

21 Pirolítikus eljárás (plazmaszórás) szilikát réteg + felületi fesz. gázláng (propán-levegő) plazmagenerátor (He, N2, H2) C C

22 SZILANIZÁLÁS SZILÁN: olyan vegyület, mely egyrészt kapcsolódik a PMMA molekulához, másrészt a fém felszínéhez

23

24 Önkötő (hidegen polimerizálódó) akrilát

25 Önkötő (hidegen polimerizálódó) akrilátok

26 Puhán maradó akrilátok hálós szerkezet kialakulásának gátlása külső, intermolekuláris (láncok közti): olajok belső, intramolekuláris Vinilacetát Butilmetakrilát CH2 =CH O C CH3 O CH3 (CH2)3 O C C =CH2 O

27 Mintázat készítése öntési technikánál

28 Ideiglenes koronák, hidak készítése

29 Epithezis készítése

30 Bis-GMA: bisfenol-glicidil-dimetakrilát Bowen 1962 (két komponens-kemoplasztikus) Buonocore 1970 (egy komponens- UV fotopolimer) Katalizátor 460 nm Kámforkinon

31 Leplezőanyagok; tömőanyagok SZERVES MATRIX: Bis-GMA térhálós szerkezet, magas viszkozitás nagy polimerizációs zsugorodás, nagy hőtágulási együttható, duzzadási hajlam kis kopásállóság TEGDMA (sejtkárosító hatás) UDMA (uretán-di-metakrilát) TÖLTELÉKANYAGOK: Na-karbonát, Ca-foszfát 60-85% Kvarc (fénytörési együttható = Bis-GMA Üveg (Ba,Sr); amorf SiO2 ; ZrO2/SiO2 Makro 5-10 μm őrlés; Mikro 0,05-0,1 μm pirolízis; Hibrid; Nano 0.02 μm (20nm) sol-gél eljárás csökkent zsugorodás, jobb kopásállóság, kisebb hőtágulás

32 Fémmentes fogpótlások Vectris- Targis (szálerősítésű műanyagok) Bis - GMA Dekandiol-metakrilát Trietilén-glykol-dimetil-akrilát Uretan-dimetil-akrilát Üvegszálak, szilicium-dioxid Katalizátorok, stabilizátor, pigment

33

34 Monomer: Bis-BGA dekandiol-dimetil-akrilát uretan-dimetil-akrilát UDMA Töltőanyag: szilanizált báriumüveg sziliciumoxid (30 nm)

35

36

37 Felhasznált irodalom: Földvári I, Huszár Gy: A fogpótlás technikája Medicina, Budapest, Kemény I: Fogpótlástan Medicina, Budapest, Fábián T, Götz Gy, Kaán M, Szabó I: A fogpótlástan alapjai Semmelweis kiadó, Budapest, Breustedt A, Lenz E: Stomatologische Werkstoffkunde J.A.Barth, Leipzig 1978 Eichner K: Zahnarztliche Werkstoffe und ihre Verarbeitung A. Hüthig Verlag, Heidelberg Schwenzer N: Zahn-Mund-Kieferheilkunde Band 3. G. Thieme Verlag, Stuttgart Hohmann A, Heilscher W: Lehrbuch der Zahntechnik Quintessenz Verlag, Berlin 2003.

38

39

40

41
