Kookplaat Varná deska Kogeplade Varná platňa Főzőlap

Átírás

1 NL CS DA SK HU INSTALLATIE- EN GEBRUIKSHANDLEIDING NÁVOD K INSTALACI A POUŽITÍ INSTALLATIONS- OG BRUGERVEJLEDNING NÁVOD NA INŠTALÁCIU A POUŽITIE TELEPÍTÉSI ÉS HASZNÁLATI ÚTMUTATÓ Kookplaat Varná deska Kogeplade Varná platňa Főzőlap

2

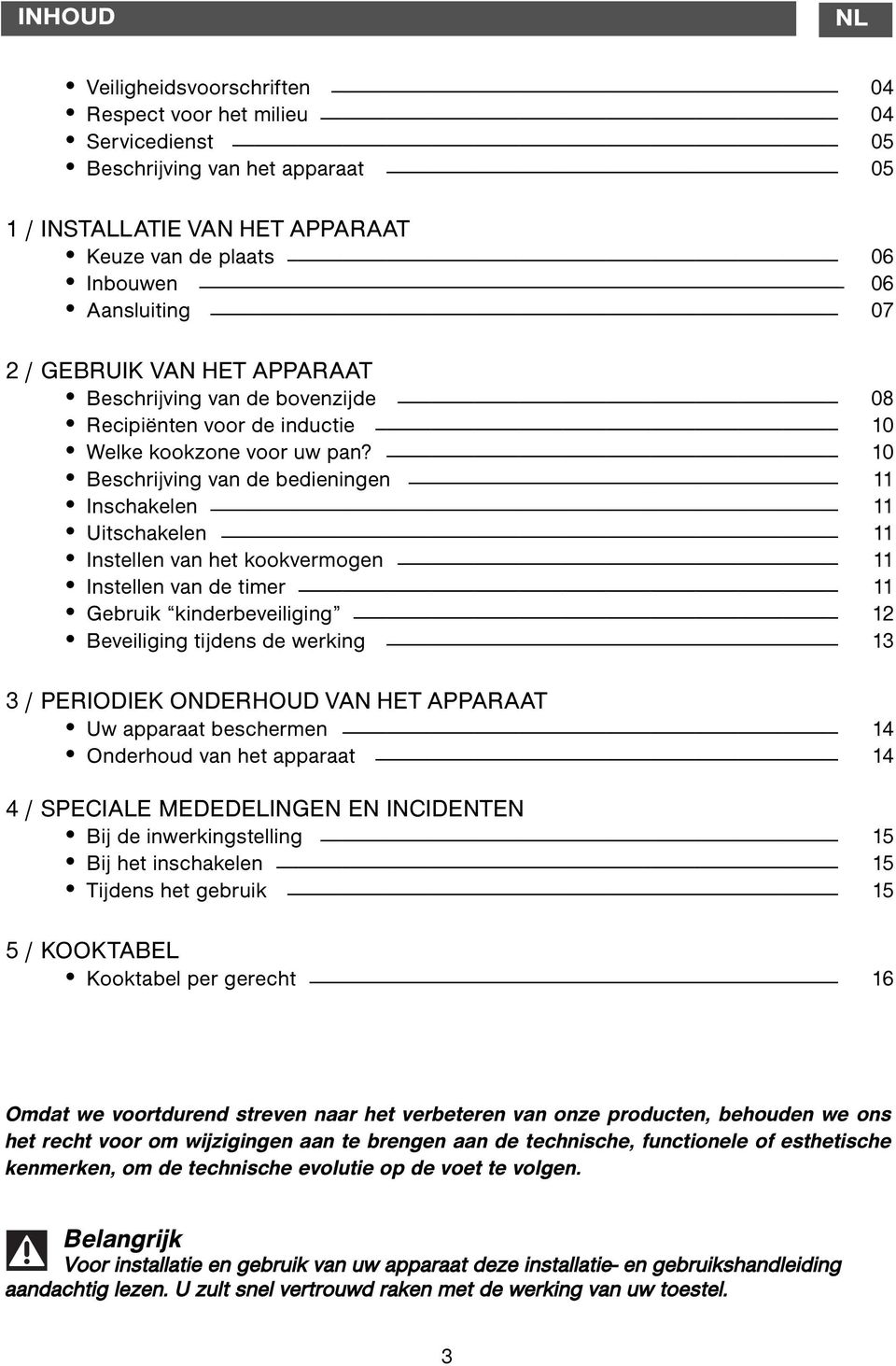

3 INHOUD NL Veiligheidsvoorschriften 04 Respect voor het milieu 04 Servicedienst 05 Beschrijving van het apparaat 05 1 / INSTALLATIE VAN HET APPARAAT Keuze van de plaats 06 Inbouwen 06 Aansluiting 07 2 / GEBRUIK VAN HET APPARAAT Beschrijving van de bovenzijde 08 Recipiënten voor de inductie 10 Welke kookzone voor uw pan? 10 Beschrijving van de bedieningen 11 Inschakelen 11 Uitschakelen 11 Instellen van het kookvermogen 11 Instellen van de timer 11 Gebruik kinderbeveiliging 12 Beveiliging tijdens de werking 13 3 / PERIODIEK ONDERHOUD VAN HET APPARAAT Uw apparaat beschermen 14 Onderhoud van het apparaat 14 4 / SPECIALE MEDEDELINGEN EN INCIDENTEN Bij de inwerkingstelling 15 Bij het inschakelen 15 Tijdens het gebruik 15 5 / KOOKTABEL Kooktabel per gerecht 16 Omdat we voortdurend streven naar het verbeteren van onze producten, behouden we ons het recht voor om wijzigingen aan te brengen aan de technische, functionele of esthetische kenmerken, om de technische evolutie op de voet te volgen. Belangrijk Voor installatie en gebruik van uw apparaat deze installatie- en gebruikshandleiding aandachtig lezen. U zult snel vertrouwd raken met de werking van uw toestel. 3

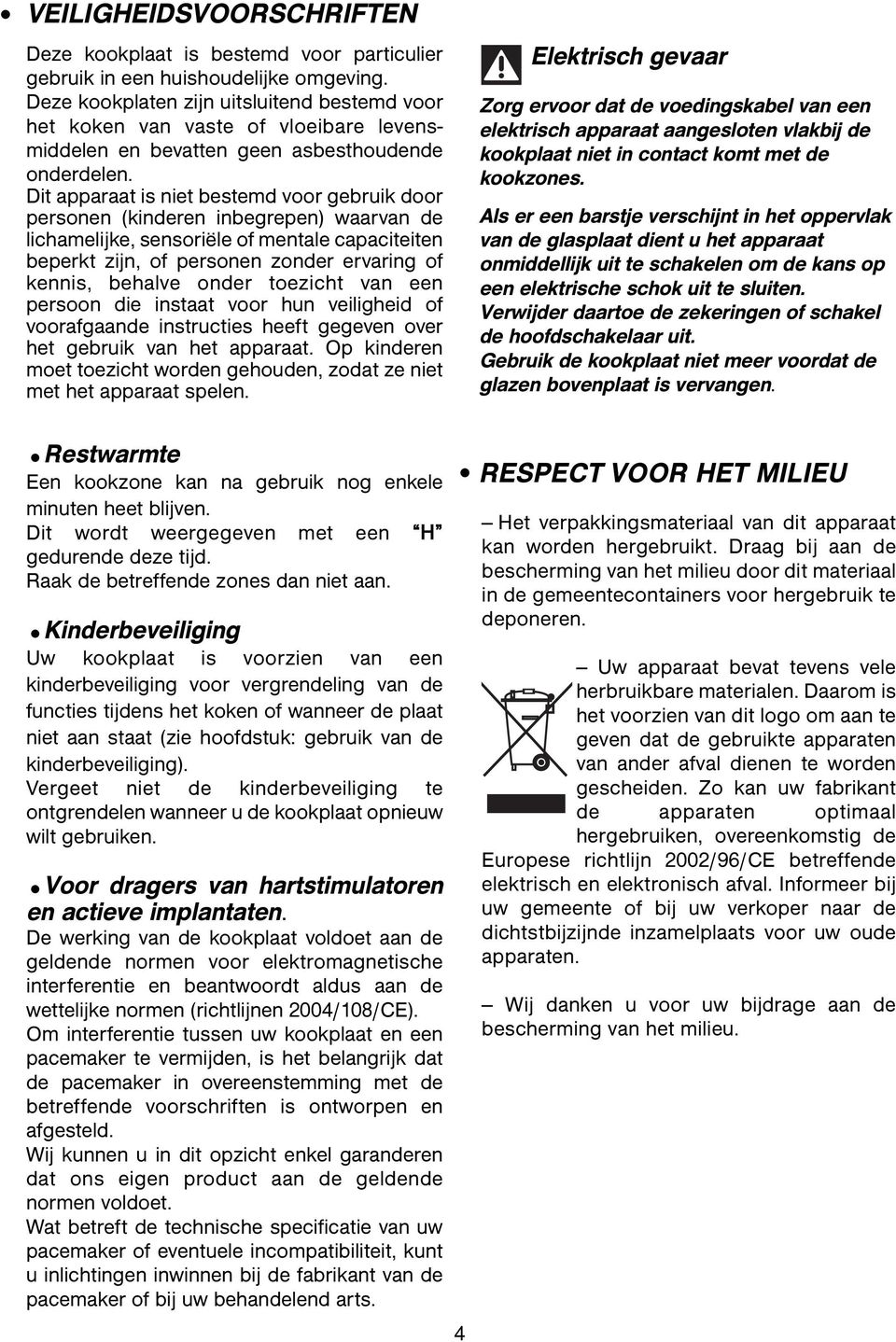

4 VEILIGHEIDSVOORSCHRIFTEN Deze kookplaat is bestemd voor particulier gebruik in een huishoudelijke omgeving. Deze kookplaten zijn uitsluitend bestemd voor het koken van vaste of vloeibare levensmiddelen en bevatten geen asbesthoudende onderdelen. Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) waarvan de lichamelijke, sensoriële of mentale capaciteiten beperkt zijn, of personen zonder ervaring of kennis, behalve onder toezicht van een persoon die instaat voor hun veiligheid of voorafgaande instructies heeft gegeven over het gebruik van het apparaat. Op kinderen moet toezicht worden gehouden, zodat ze niet met het apparaat spelen. Elektrisch gevaar Zorg ervoor dat de voedingskabel van een elektrisch apparaat aangesloten vlakbij de kookplaat niet in contact komt met de kookzones. Als er een barstje verschijnt in het oppervlak van de glasplaat dient u het apparaat onmiddellijk uit te schakelen om de kans op een elektrische schok uit te sluiten. Verwijder daartoe de zekeringen of schakel de hoofdschakelaar uit. Gebruik de kookplaat niet meer voordat de glazen bovenplaat is vervangen. Restwarmte Een kookzone kan na gebruik nog enkele minuten heet blijven. Dit wordt weergegeven met een H gedurende deze tijd. Raak de betreffende zones dan niet aan. Kinderbeveiliging Uw kookplaat is voorzien van een kinderbeveiliging voor vergrendeling van de functies tijdens het koken of wanneer de plaat niet aan staat (zie hoofdstuk: gebruik van de kinderbeveiliging). Vergeet niet de kinderbeveiliging te ontgrendelen wanneer u de kookplaat opnieuw wilt gebruiken. Voor dragers van hartstimulatoren en actieve implantaten. De werking van de kookplaat voldoet aan de geldende normen voor elektromagnetische interferentie en beantwoordt aldus aan de wettelijke normen (richtlijnen 2004/108/CE). Om interferentie tussen uw kookplaat en een pacemaker te vermijden, is het belangrijk dat de pacemaker in overeenstemming met de betreffende voorschriften is ontworpen en afgesteld. Wij kunnen u in dit opzicht enkel garanderen dat ons eigen product aan de geldende normen voldoet. Wat betreft de technische specificatie van uw pacemaker of eventuele incompatibiliteit, kunt u inlichtingen inwinnen bij de fabrikant van de pacemaker of bij uw behandelend arts. RESPECT VOOR HET MILIEU 4 Het verpakkingsmateriaal van dit apparaat kan worden hergebruikt. Draag bij aan de bescherming van het milieu door dit materiaal in de gemeentecontainers voor hergebruik te deponeren. Uw apparaat bevat tevens vele herbruikbare materialen. Daarom is het voorzien van dit logo om aan te geven dat de gebruikte apparaten van ander afval dienen te worden gescheiden. Zo kan uw fabrikant de apparaten optimaal hergebruiken, overeenkomstig de Europese richtlijn 2002/96/CE betreffende elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude apparaten. Wij danken u voor uw bijdrage aan de bescherming van het milieu.

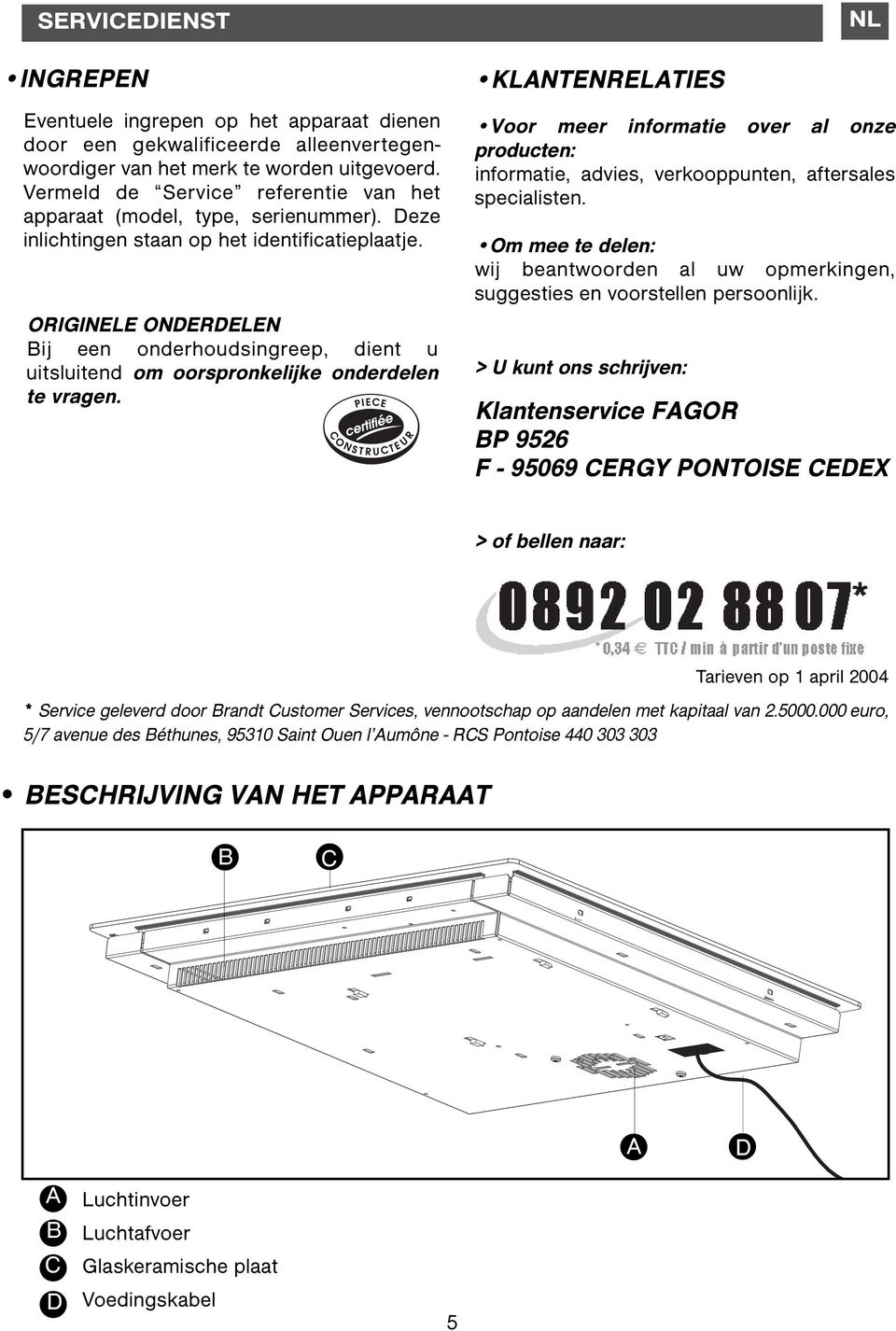

5 SERVICEDIENST NL INGREPEN Eventuele ingrepen op het apparaat dienen door een gekwalificeerde alleenvertegenwoordiger van het merk te worden uitgevoerd. Vermeld de Service referentie van het apparaat (model, type, serienummer). Deze inlichtingen staan op het identificatieplaatje. ORIGINELE ONDERDELEN Bij een onderhoudsingreep, dient u uitsluitend om oorspronkelijke onderdelen te vragen. KLANTENRELATIES Voor meer informatie over al onze producten: informatie, advies, verkooppunten, aftersales specialisten. Om mee te delen: wij beantwoorden al uw opmerkingen, suggesties en voorstellen persoonlijk. > U kunt ons schrijven: Klantenservice FAGOR BP 9526 F CERGY PONTOISE CEDEX > of bellen naar: Tarieven op 1 april 2004 * Service geleverd door Brandt Customer Services, vennootschap op aandelen met kapitaal van euro, 5/7 avenue des Béthunes, Saint Ouen l Aumône - RCS Pontoise BESCHRIJVING VAN HET APPARAAT B C A D A B C D Luchtinvoer Luchtafvoer Glaskeramische plaat Voedingskabel 5

6 NL 1 / INSTALLATIE VAN HET APPARAAT ,4 Luchtinlaat Entrée d'air Luchtuitlaat Sortie d'air cm 4 cm 4 cm sanitaire ruimte A 4 cm Boven een meubel met deur of lade KEUZE VAN DE PLAATS De afstand tussen de rand van het apparaat en de muur (of wand) erachter of ernaast moet minimaal 4 cm bedragen (zone A). Uw apparaat kan probleemloos ingebouwd worden boven een keukenmeubel, een oven of een elektrisch inbouwapparaat. Controleer echter wel of de luchttoevoer en afvoer niet worden geblokkeerd (zie hoofdstuk beschrijving van uw apparaat ). MINIMUM 4 mm INBOUWEN Houd u aan de tekening hierboven. Lijm de schuimplastic afdichtingstrip volledig rond de onderzijde van de kookplaatrand, daar waar deze op uw werkblad rust. Dit zorgt voor een goede afdichting met het werkblad. Bevestig de clips op de tafel (volgens het model). Boven een oven Advies Als uw oven onder de kookplaat is geplaatst, maakt de thermische beveiliging van de plaat gelijktijdig gebruik van de kookplaat en de oven in pyrolysemodus onmogelijk. Uw kookplaat is voorzien van een beveiligingssysteem tegen oververhitting. Deze beveiliging kan bijvoorbeeld worden geactiveerd als de kookplaat is geïnstalleerd boven een onvoldoende geïsoleerde oven. Er verschijnen dan kleine streepjes op de display. In dit geval raden wij u aan om de beluchting van uw kookplaat te verbeteren door een opening te maken aan de zijkant van uw meubel (8cm x 5cm), en/of u kunt ook de isolatieset voor de oven installeren die te verkrijgen is bij de klantenservice. Let op Het is van groot belang dat de luchtinvoer onder het kookapparaat nooit wordt afgesloten. Ongeacht waar u de inductiekookplaat installeert, een goede ventilatie is altijd belangrijk. 6

7 1 / INSTALLATIE VAN UW APPARAAT NL AANSLUITING Aansluiting 400V 2N - 16A ~ Deze kookplaten moeten worden aangesloten op het net met behulp van een stekker, overeenkomstig de voorschriften van IEC of een eenpolige onderbreker, overeenkomstig de geldende installatieregels. Het apparaat dient zo te worden geplaatst dat het stopcontact toegankelijk blijft. Bij het onder spanning zetten van de kookplaat, of in geval van een lange stroomstoring, verschijnt een lichtcodering op het bedieningspaneel. Wacht ongeveer 30 seconden tot deze informatie verdwijnt voordat u de kookplaat gebruikt (deze weergave is normaal en indien nodig voorbehouden aan de servicedienst. De gebruiker van de kookplaat dient hier in geen geval rekening mee te houden). Scheid voor de aansluiting de 2 fasedraden L1 en L2. Bruin Blauw Nulleider Zwart of grijs N L1 L2 Fase Aarde Groen/geel Indien bij een aansluiting van 400 V 2N driefasig, de kookplaat niet functioneert, controleer dan of de nulleider goed is aangesloten. Let op Indien de voedingskabel is beschadigd moet deze veiligheidshalve door de fabrikant, de servicedienst of ander gekwalificeerd persoon worden vervangen. Aansluiting V ~ Aansluiting 2x230V 2L+2N ~ - 16A Scheid de draden voor de aansluiting. Zwart of grijs Bruin Blauw Zwart of grijs Groen/geel N1 N2 L1 L2 Groen/geel Blauw Bruin Nulleider Fase Aarde Aansluiting 400V 3 ~ - 16A N L 32A Nulleider Fase Aarde 7

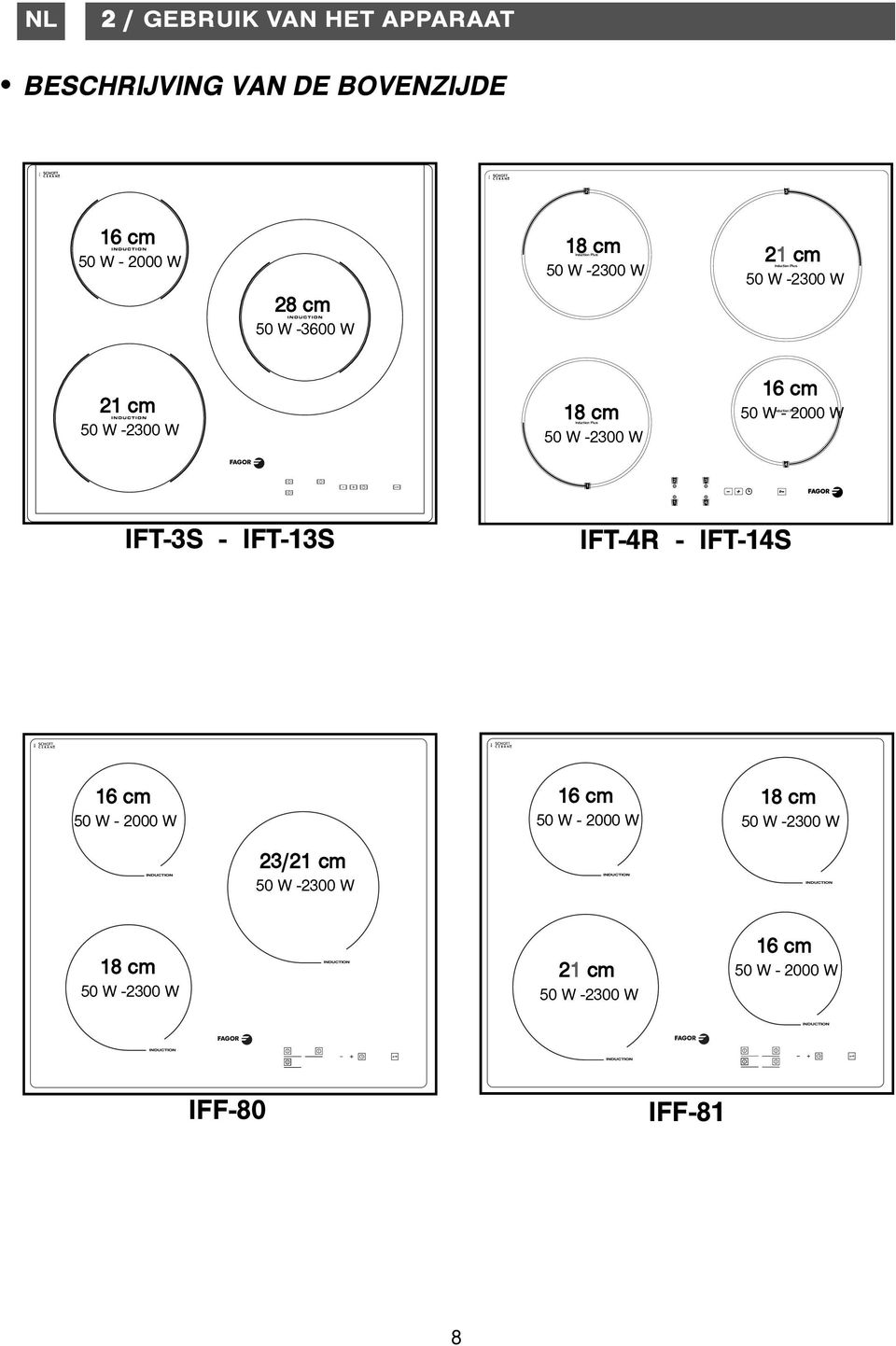

8 NL 2 / GEBRUIK VAN HET APPARAAT BESCHRIJVING VAN DE BOVENZIJDE cm 50 W W 28 cm 50 W W 50 W W 21 cm 50 W W 21 cm 50 W W 50 W W 16 cm 50 W W IFT-3S - IFT-13S IFT-4R - IFT-14S 16 cm 50 W W 16 cm 50 W W 50 W W 23/21 cm 50 W W 50 W W 21 cm 50 W W 16 cm 50 W W IFF-80 IFF-81 8

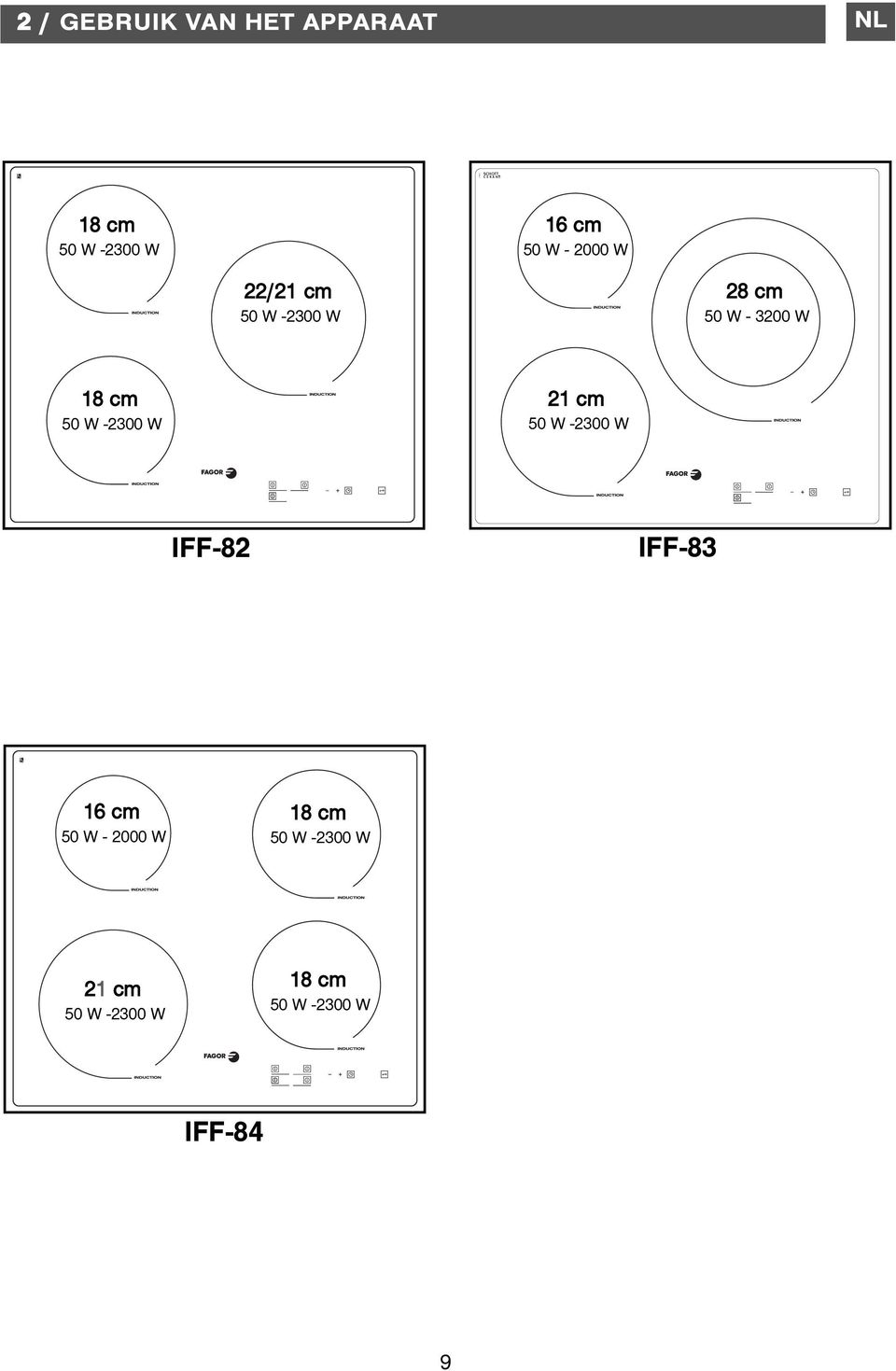

9 / GEBRUIK VAN HET APPARAAT NL W W 22/21 cm 50 W W 50 W W IFF P cm 50 W W 28 cm 50 W W 21 cm 50 W W IFF cm 50 W W 50 W W 21 cm 50 W W 50 W W IFF-84 9

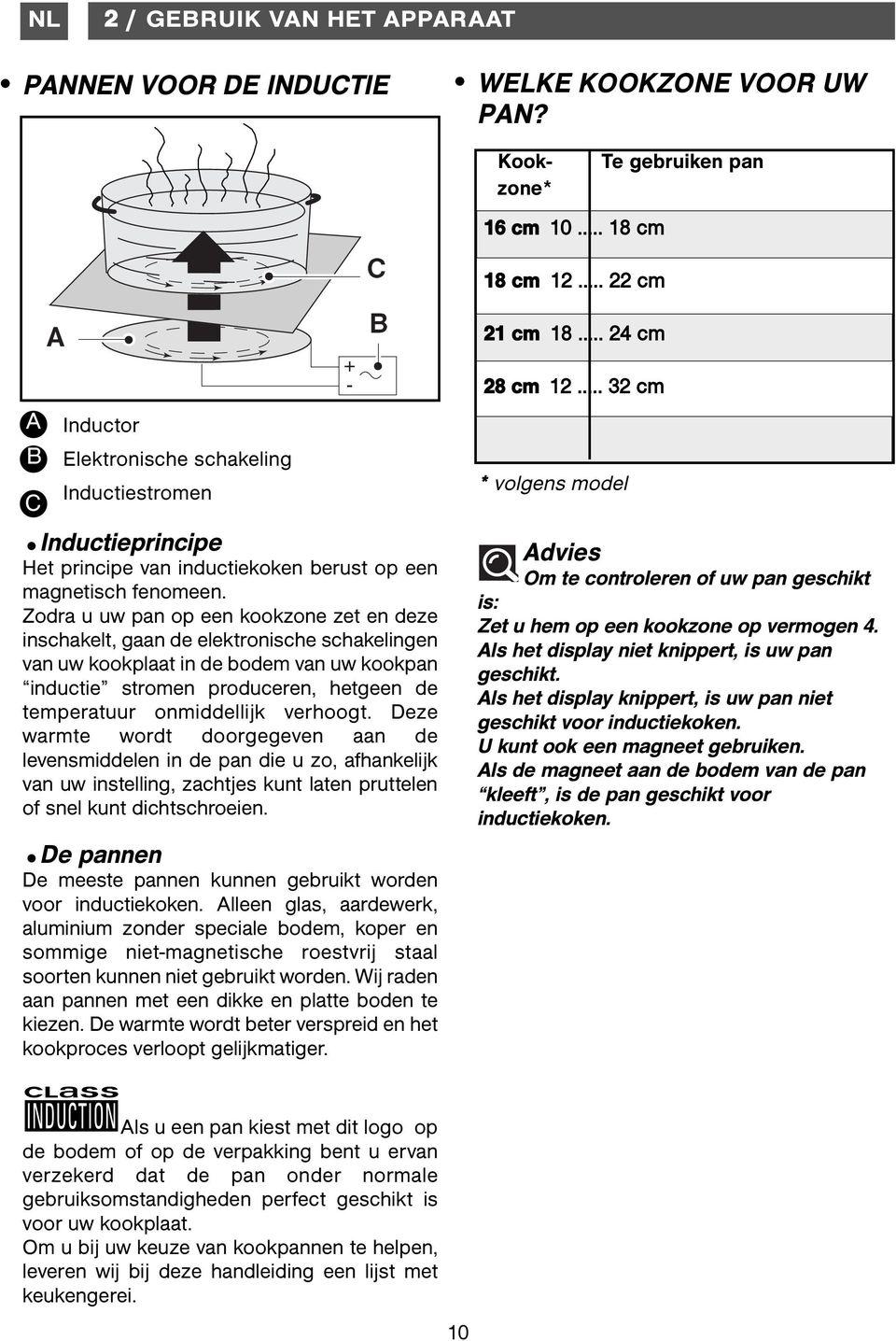

10 NL 2 / GEBRUIK VAN HET APPARAAT PANNEN VOOR DE INDUCTIE WELKE KOOKZONE VOOR UW PAN? A B C A Inductor Elektronische schakeling Inductiestromen Inductieprincipe Het principe van inductiekoken berust op een magnetisch fenomeen. Zodra u uw pan op een kookzone zet en deze inschakelt, gaan de elektronische schakelingen van uw kookplaat in de bodem van uw kookpan inductie stromen produceren, hetgeen de temperatuur onmiddellijk verhoogt. Deze warmte wordt doorgegeven aan de levensmiddelen in de pan die u zo, afhankelijk van uw instelling, zachtjes kunt laten pruttelen of snel kunt dichtschroeien. De pannen De meeste pannen kunnen gebruikt worden voor inductiekoken. Alleen glas, aardewerk, aluminium zonder speciale bodem, koper en sommige niet-magnetische roestvrij staal soorten kunnen niet gebruikt worden. Wij raden aan pannen met een dikke en platte boden te kiezen. De warmte wordt beter verspreid en het kookproces verloopt gelijkmatiger. + - C B Kookzone* 16 cm cm 21 cm cm 28 cm cm * volgens model Te gebruiken pan Advies Om te controleren of uw pan geschikt is: Zet u hem op een kookzone op vermogen 4. Als het display niet knippert, is uw pan geschikt. Als het display knippert, is uw pan niet geschikt voor inductiekoken. U kunt ook een magneet gebruiken. Als de magneet aan de bodem van de pan kleeft, is de pan geschikt voor inductiekoken. Als u een pan kiest met dit logo op de bodem of op de verpakking bent u ervan verzekerd dat de pan onder normale gebruiksomstandigheden perfect geschikt is voor uw kookplaat. Om u bij uw keuze van kookpannen te helpen, leveren wij bij deze handleiding een lijst met keukengerei. 10

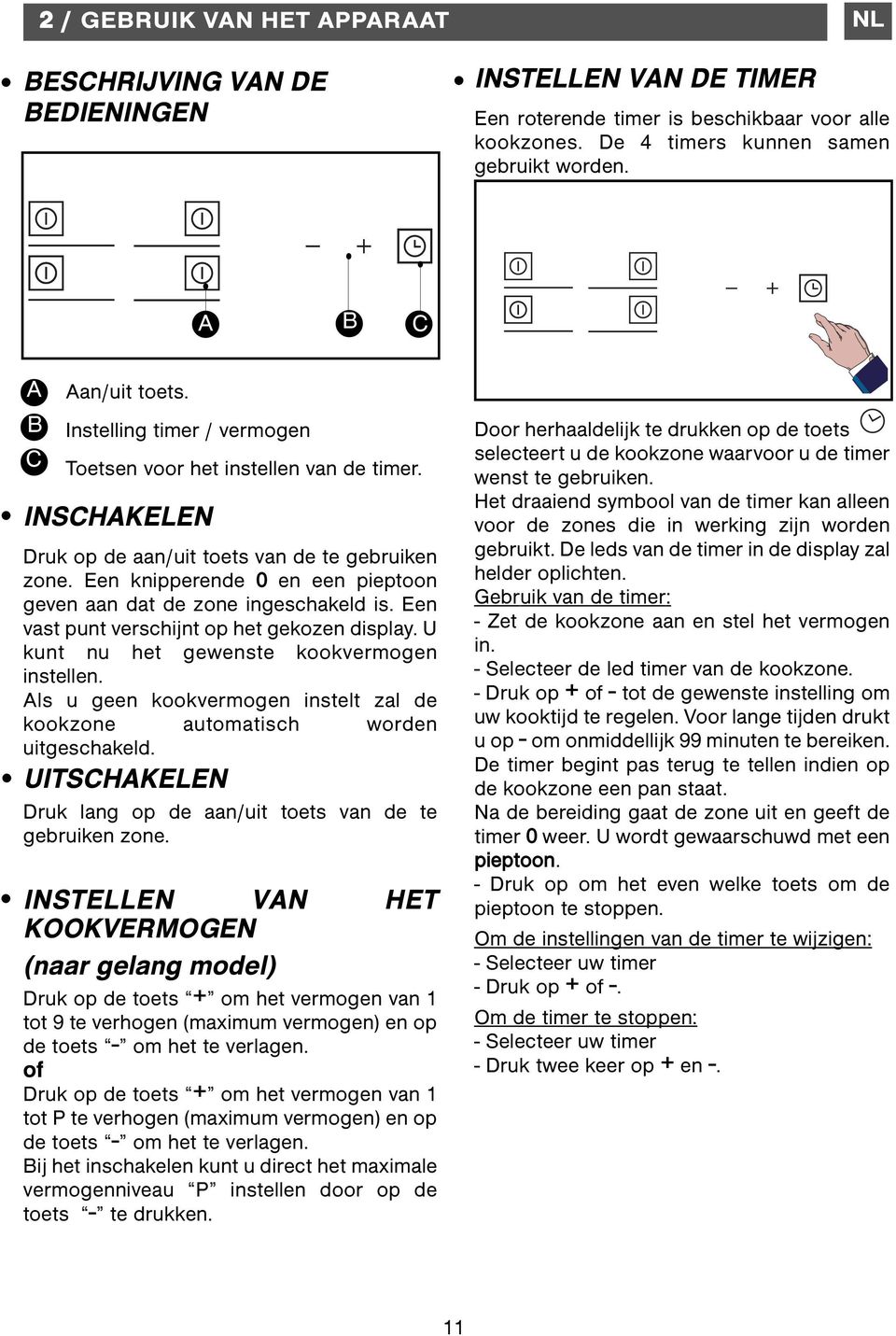

11 2 / GEBRUIK VAN HET APPARAAT BESCHRIJVING VAN DE BEDIENINGEN INSTELLEN VAN DE TIMER NL Een roterende timer is beschikbaar voor alle kookzones. De 4 timers kunnen samen gebruikt worden. A B C A B C Aan/uit toets. Instelling timer / vermogen Toetsen voor het instellen van de timer. INSCHAKELEN Druk op de aan/uit toets van de te gebruiken zone. Een knipperende 0 en een pieptoon geven aan dat de zone ingeschakeld is. Een vast punt verschijnt op het gekozen display. U kunt nu het gewenste kookvermogen instellen. Als u geen kookvermogen instelt zal de kookzone automatisch worden uitgeschakeld. UITSCHAKELEN Druk lang op de aan/uit toets van de te gebruiken zone. INSTELLEN VAN HET KOOKVERMOGEN (naar gelang model) Druk op de toets + om het vermogen van 1 tot 9 te verhogen (maximum vermogen) en op de toets - om het te verlagen. of Druk op de toets + om het vermogen van 1 tot P te verhogen (maximum vermogen) en op de toets - om het te verlagen. Bij het inschakelen kunt u direct het maximale vermogenniveau P instellen door op de toets - te drukken. Door herhaaldelijk te drukken op de toets selecteert u de kookzone waarvoor u de timer wenst te gebruiken. Het draaiend symbool van de timer kan alleen voor de zones die in werking zijn worden gebruikt. De leds van de timer in de display zal helder oplichten. Gebruik van de timer: - Zet de kookzone aan en stel het vermogen in. - Selecteer de led timer van de kookzone. - Druk op + of - tot de gewenste instelling om uw kooktijd te regelen. Voor lange tijden drukt u op - om onmiddellijk 99 minuten te bereiken. De timer begint pas terug te tellen indien op de kookzone een pan staat. Na de bereiding gaat de zone uit en geeft de timer 0 weer. U wordt gewaarschuwd met een pieptoon. - Druk op om het even welke toets om de pieptoon te stoppen. Om de instellingen van de timer te wijzigen: - Selecteer uw timer - Druk op + of -. Om de timer te stoppen: - Selecteer uw timer - Druk twee keer op + en -. 11

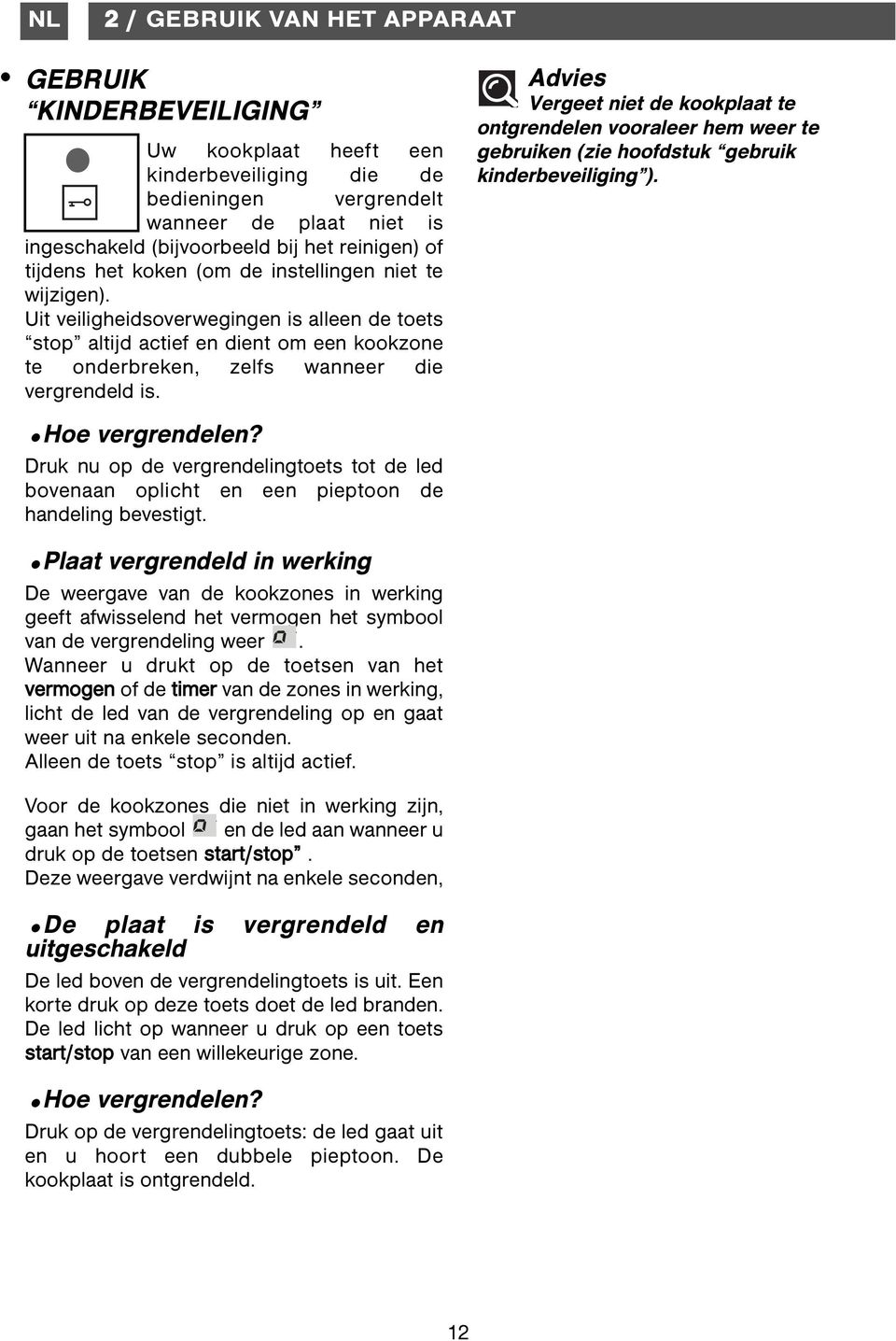

12 NL 2 / GEBRUIK VAN HET APPARAAT GEBRUIK KINDERBEVEILIGING Uw kookplaat heeft een kinderbeveiliging die de bedieningen vergrendelt wanneer de plaat niet is ingeschakeld (bijvoorbeeld bij het reinigen) of tijdens het koken (om de instellingen niet te wijzigen). Uit veiligheidsoverwegingen is alleen de toets stop altijd actief en dient om een kookzone te onderbreken, zelfs wanneer die vergrendeld is. Hoe vergrendelen? Druk nu op de vergrendelingtoets tot de led bovenaan oplicht en een pieptoon de handeling bevestigt. Plaat vergrendeld in werking De weergave van de kookzones in werking geeft afwisselend het vermogen het symbool van de vergrendeling weer. Wanneer u drukt op de toetsen van het vermogen of de timer van de zones in werking, licht de led van de vergrendeling op en gaat weer uit na enkele seconden. Alleen de toets stop is altijd actief. Advies Vergeet niet de kookplaat te ontgrendelen vooraleer hem weer te gebruiken (zie hoofdstuk gebruik kinderbeveiliging ). Voor de kookzones die niet in werking zijn, gaan het symbool en de led aan wanneer u druk op de toetsen start/stop. Deze weergave verdwijnt na enkele seconden, De plaat is vergrendeld en uitgeschakeld De led boven de vergrendelingtoets is uit. Een korte druk op deze toets doet de led branden. De led licht op wanneer u druk op een toets start/stop van een willekeurige zone. Hoe vergrendelen? Druk op de vergrendelingtoets: de led gaat uit en u hoort een dubbele pieptoon. De kookplaat is ontgrendeld. 12

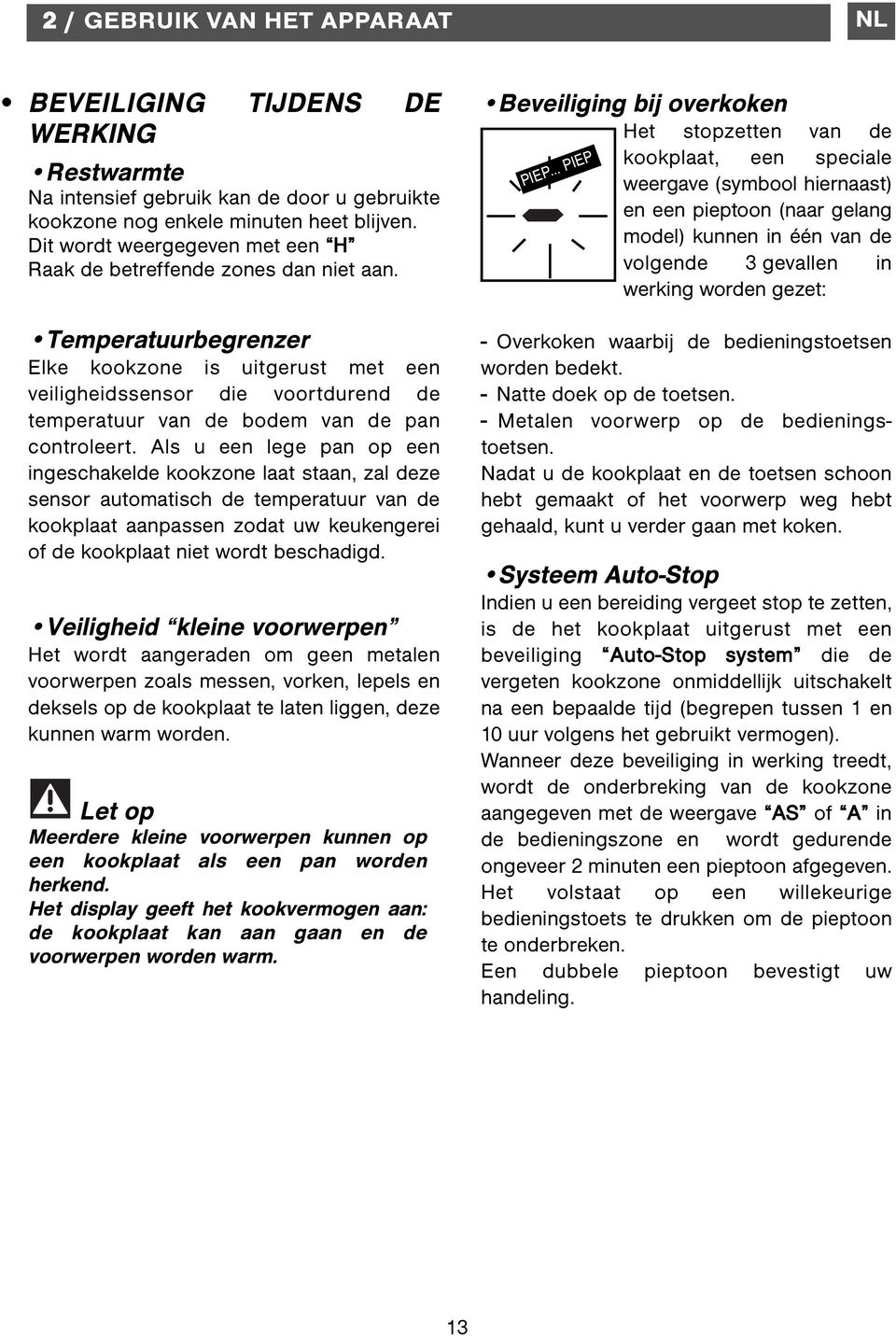

13 2 / GEBRUIK VAN HET APPARAAT NL BEVEILIGING TIJDENS DE WERKING Restwarmte Na intensief gebruik kan de door u gebruikte kookzone nog enkele minuten heet blijven. Dit wordt weergegeven met een H Raak de betreffende zones dan niet aan. Temperatuurbegrenzer Elke kookzone is uitgerust met een veiligheidssensor die voortdurend de temperatuur van de bodem van de pan controleert. Als u een lege pan op een ingeschakelde kookzone laat staan, zal deze sensor automatisch de temperatuur van de kookplaat aanpassen zodat uw keukengerei of de kookplaat niet wordt beschadigd. Veiligheid kleine voorwerpen Het wordt aangeraden om geen metalen voorwerpen zoals messen, vorken, lepels en deksels op de kookplaat te laten liggen, deze kunnen warm worden. Let op Meerdere kleine voorwerpen kunnen op een kookplaat als een pan worden herkend. Het display geeft het kookvermogen aan: de kookplaat kan aan gaan en de voorwerpen worden warm. Beveiliging bij overkoken Het stopzetten van de PIEP... PIEP kookplaat, een speciale weergave (symbool hiernaast) en een pieptoon (naar gelang model) kunnen in één van de volgende 3 gevallen in werking worden gezet: - Overkoken waarbij de bedieningstoetsen worden bedekt. - Natte doek op de toetsen. - Metalen voorwerp op de bedieningstoetsen. Nadat u de kookplaat en de toetsen schoon hebt gemaakt of het voorwerp weg hebt gehaald, kunt u verder gaan met koken. Systeem Auto-Stop Indien u een bereiding vergeet stop te zetten, is de het kookplaat uitgerust met een beveiliging Auto-Stop system die de vergeten kookzone onmiddellijk uitschakelt na een bepaalde tijd (begrepen tussen 1 en 10 uur volgens het gebruikt vermogen). Wanneer deze beveiliging in werking treedt, wordt de onderbreking van de kookzone aangegeven met de weergave AS of A in de bedieningszone en wordt gedurende ongeveer 2 minuten een pieptoon afgegeven. Het volstaat op een willekeurige bedieningstoets te drukken om de pieptoon te onderbreken. Een dubbele pieptoon bevestigt uw handeling. 13

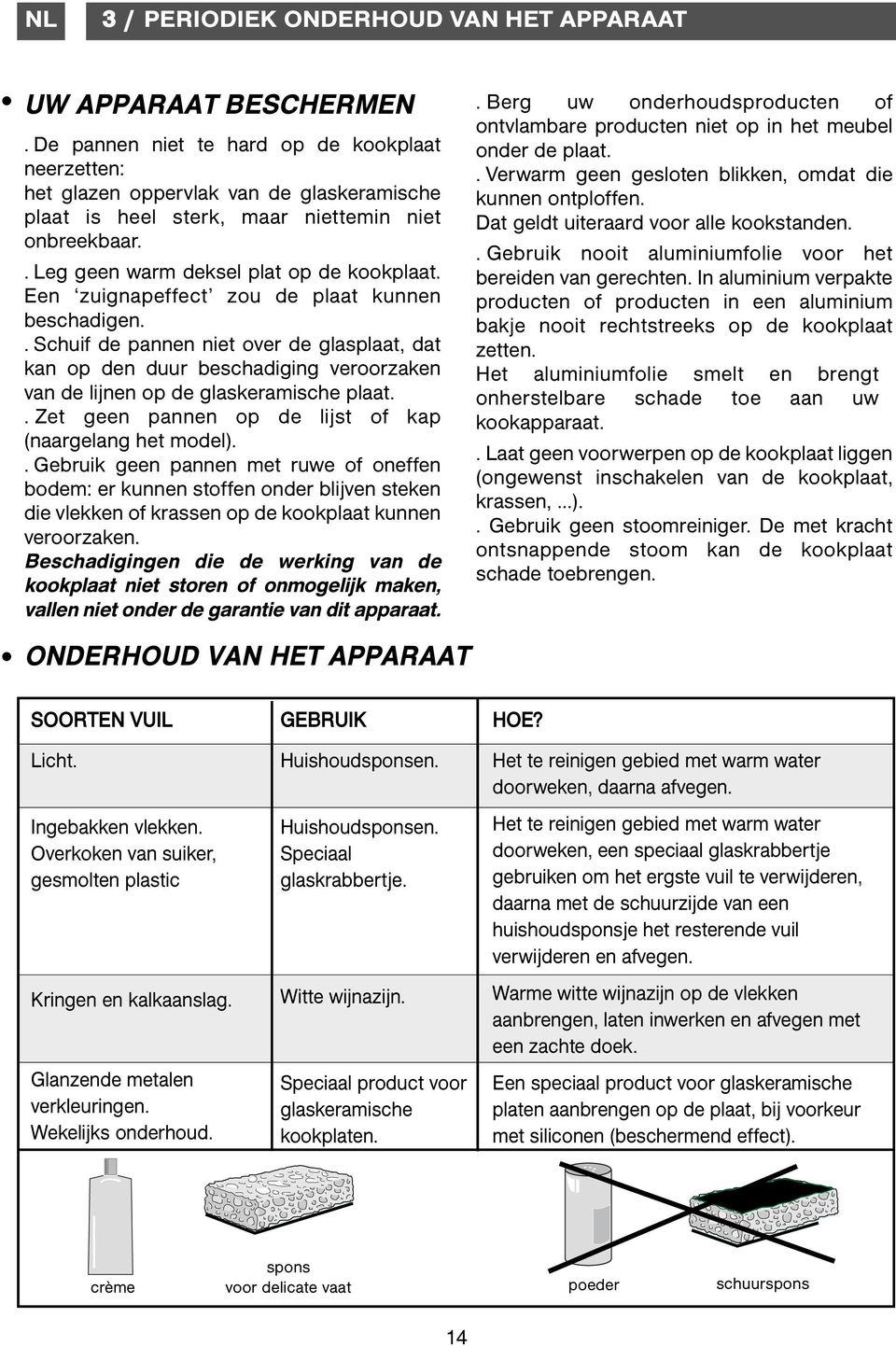

14 NL 3 / PERIODIEK ONDERHOUD VAN HET APPARAAT UW APPARAAT BESCHERMEN. De pannen niet te hard op de kookplaat neerzetten: het glazen oppervlak van de glaskeramische plaat is heel sterk, maar niettemin niet onbreekbaar.. Leg geen warm deksel plat op de kookplaat. Een zuignapeffect zou de plaat kunnen beschadigen.. Schuif de pannen niet over de glasplaat, dat kan op den duur beschadiging veroorzaken van de lijnen op de glaskeramische plaat.. Zet geen pannen op de lijst of kap (naargelang het model).. Gebruik geen pannen met ruwe of oneffen bodem: er kunnen stoffen onder blijven steken die vlekken of krassen op de kookplaat kunnen veroorzaken. Beschadigingen die de werking van de kookplaat niet storen of onmogelijk maken, vallen niet onder de garantie van dit apparaat. ONDERHOUD VAN HET APPARAAT. Berg uw onderhoudsproducten of ontvlambare producten niet op in het meubel onder de plaat.. Verwarm geen gesloten blikken, omdat die kunnen ontploffen. Dat geldt uiteraard voor alle kookstanden.. Gebruik nooit aluminiumfolie voor het bereiden van gerechten. In aluminium verpakte producten of producten in een aluminium bakje nooit rechtstreeks op de kookplaat zetten. Het aluminiumfolie smelt en brengt onherstelbare schade toe aan uw kookapparaat.. Laat geen voorwerpen op de kookplaat liggen (ongewenst inschakelen van de kookplaat, krassen,...).. Gebruik geen stoomreiniger. De met kracht ontsnappende stoom kan de kookplaat schade toebrengen. SOORTEN VUIL Licht. Ingebakken vlekken. Overkoken van suiker, gesmolten plastic Kringen en kalkaanslag. Glanzende metalen verkleuringen. Wekelijks onderhoud. GEBRUIK Huishoudsponsen. Huishoudsponsen. Speciaal glaskrabbertje. Witte wijnazijn. Speciaal product voor glaskeramische kookplaten. HOE? Het te reinigen gebied met warm water doorweken, daarna afvegen. Het te reinigen gebied met warm water doorweken, een speciaal glaskrabbertje gebruiken om het ergste vuil te verwijderen, daarna met de schuurzijde van een huishoudsponsje het resterende vuil verwijderen en afvegen. Warme witte wijnazijn op de vlekken aanbrengen, laten inwerken en afvegen met een zachte doek. Een speciaal product voor glaskeramische platen aanbrengen op de plaat, bij voorkeur met siliconen (beschermend effect). crème spons voor delicate vaat poeder schuurspons 14

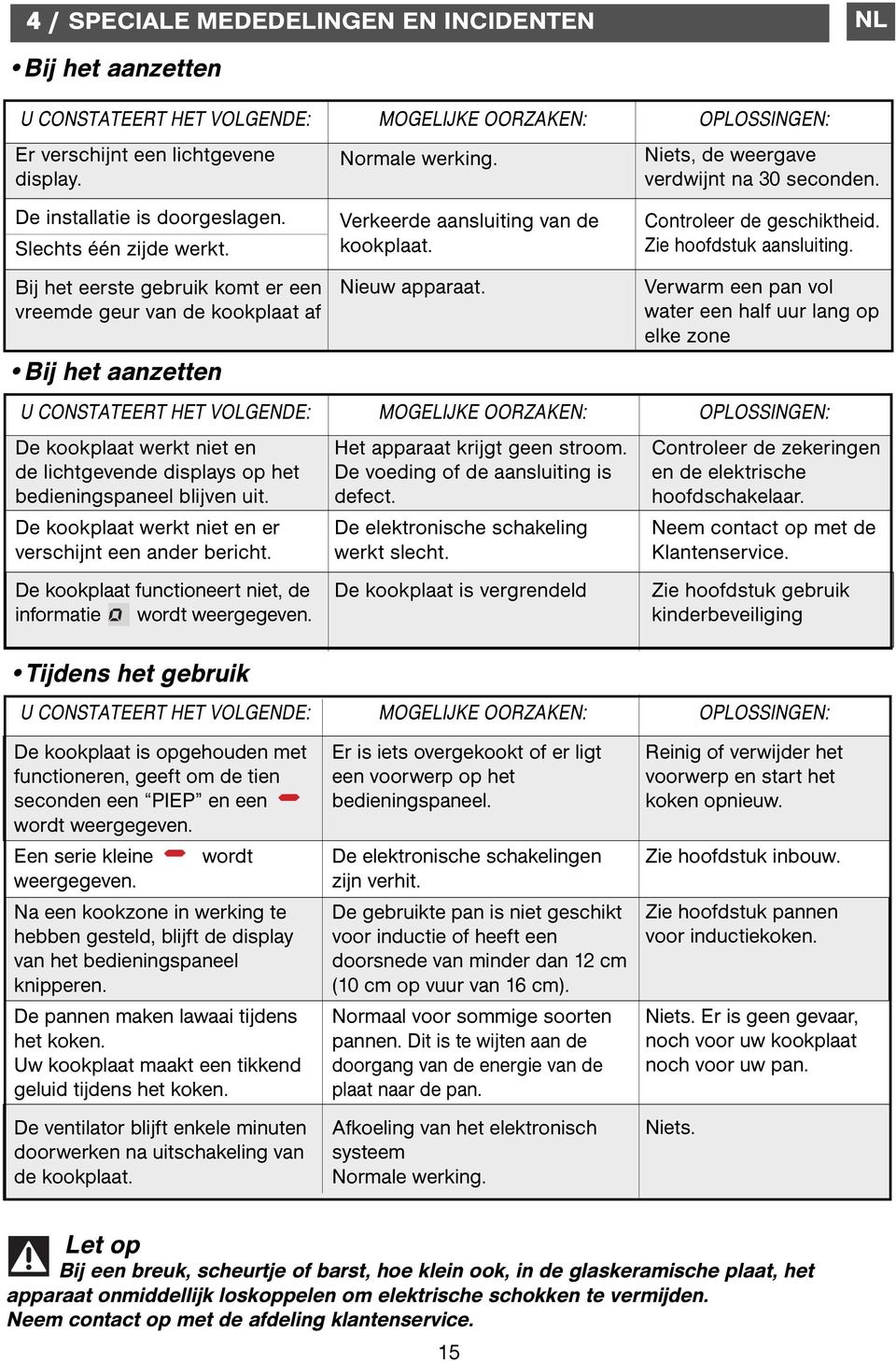

15 4 / SPECIALE MEDEDELINGEN EN INCIDENTEN Bij het aanzetten NL U CONSTATEERT HET VOLGENDE: MOGELIJKE OORZAKEN: OPLOSSINGEN: Er verschijnt een lichtgevene display. De installatie is doorgeslagen. Slechts één zijde werkt. Bij het eerste gebruik komt er een vreemde geur van de kookplaat af Bij het aanzetten De kookplaat werkt niet en de lichtgevende displays op het bedieningspaneel blijven uit. De kookplaat werkt niet en er verschijnt een ander bericht. De kookplaat functioneert niet, de informatie wordt weergegeven. De kookplaat is opgehouden met functioneren, geeft om de tien seconden een PIEP en een wordt weergegeven. Een serie kleine wordt weergegeven. Na een kookzone in werking te hebben gesteld, blijft de display van het bedieningspaneel knipperen. De pannen maken lawaai tijdens het koken. Uw kookplaat maakt een tikkend geluid tijdens het koken. De ventilator blijft enkele minuten doorwerken na uitschakeling van de kookplaat. Normale werking. Verkeerde aansluiting van de kookplaat. Nieuw apparaat. Het apparaat krijgt geen stroom. De voeding of de aansluiting is defect. De elektronische schakeling werkt slecht. De kookplaat is vergrendeld Er is iets overgekookt of er ligt een voorwerp op het bedieningspaneel. De elektronische schakelingen zijn verhit. De gebruikte pan is niet geschikt voor inductie of heeft een doorsnede van minder dan 12 cm (10 cm op vuur van 16 cm). Normaal voor sommige soorten pannen. Dit is te wijten aan de doorgang van de energie van de plaat naar de pan. Niets, de weergave verdwijnt na 30 seconden. Controleer de geschiktheid. Zie hoofdstuk aansluiting. Verwarm een pan vol water een half uur lang op elke zone U CONSTATEERT HET VOLGENDE: MOGELIJKE OORZAKEN: OPLOSSINGEN: Tijdens het gebruik Afkoeling van het elektronisch systeem Normale werking. Controleer de zekeringen en de elektrische hoofdschakelaar. Neem contact op met de Klantenservice. Zie hoofdstuk gebruik kinderbeveiliging U CONSTATEERT HET VOLGENDE: MOGELIJKE OORZAKEN: OPLOSSINGEN: Reinig of verwijder het voorwerp en start het koken opnieuw. Zie hoofdstuk inbouw. Zie hoofdstuk pannen voor inductiekoken. Niets. Er is geen gevaar, noch voor uw kookplaat noch voor uw pan. Niets. Let op Bij een breuk, scheurtje of barst, hoe klein ook, in de glaskeramische plaat, het apparaat onmiddellijk loskoppelen om elektrische schokken te vermijden. Neem contact op met de afdeling klantenservice. 15

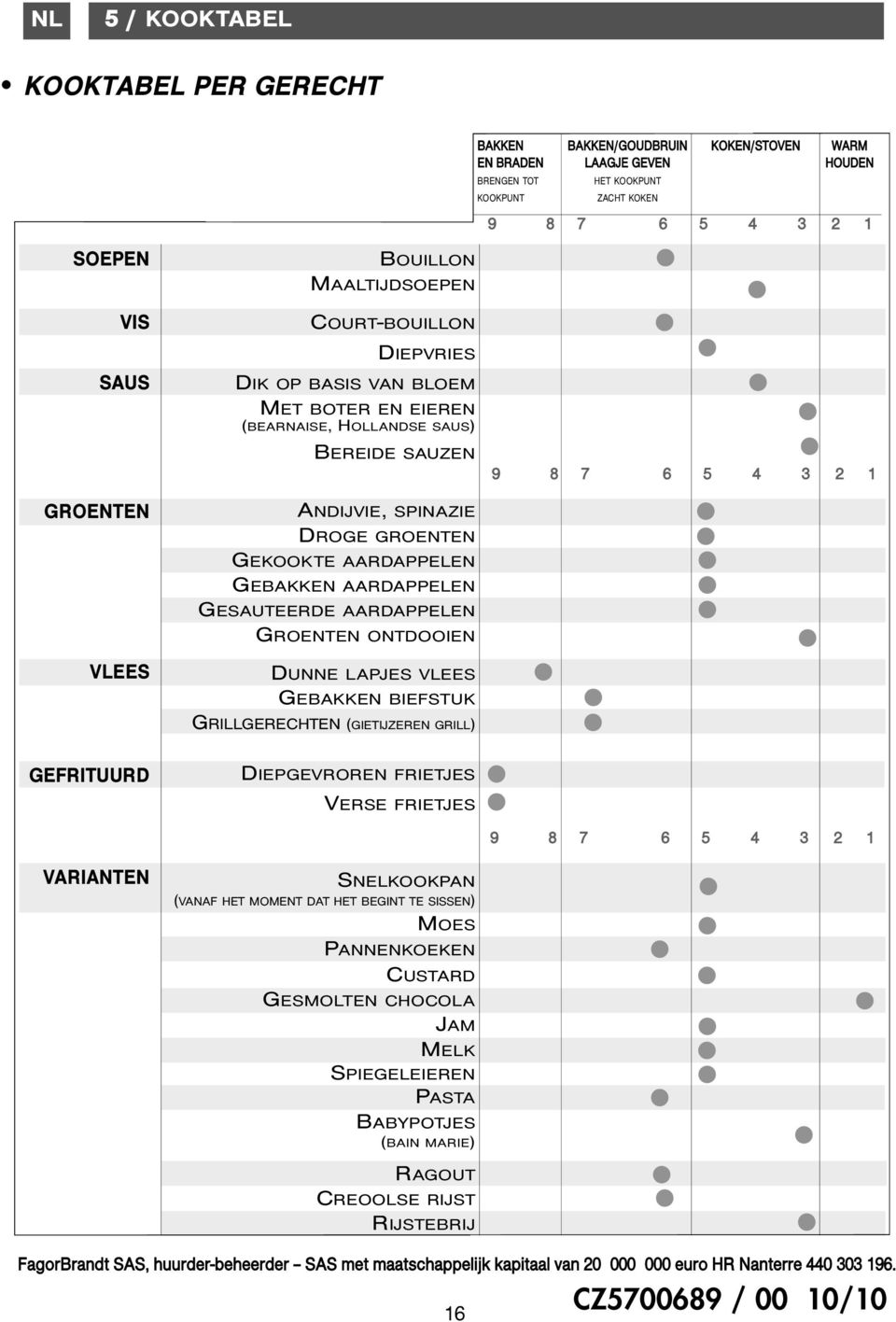

16 NL 5 / KOOKTABEL KOOKTABEL PER GERECHT BAKKEN BAKKEN/GOUDBRUIN KOKEN/STOVEN WARM EN BRADEN LAAGJE GEVEN HOUDEN BRENGEN TOT KOOKPUNT HET KOOKPUNT ZACHT KOKEN SOEPEN VIS SAUS GROENTEN VLEES BOUILLON MAALTIJDSOEPEN COURT-BOUILLON DIEPVRIES DIK OP BASIS VAN BLOEM MET BOTER EN EIEREN (BEARNAISE, HOLLANDSE SAUS) BEREIDE SAUZEN ANDIJVIE, SPINAZIE DROGE GROENTEN GEKOOKTE AARDAPPELEN GEBAKKEN AARDAPPELEN GESAUTEERDE AARDAPPELEN GROENTEN ONTDOOIEN DUNNE LAPJES VLEES GEBAKKEN BIEFSTUK GRILLGERECHTEN (GIETIJZEREN GRILL) GEFRITUURD VARIANTEN DIEPGEVROREN FRIETJES VERSE FRIETJES SNELKOOKPAN (VANAF HET MOMENT DAT HET BEGINT TE SISSEN) MOES PANNENKOEKEN CUSTARD GESMOLTEN CHOCOLA JAM MELK SPIEGELEIEREN PASTA BABYPOTJES (BAIN MARIE) RAGOUT CREOOLSE RIJST RIJSTEBRIJ FagorBrandt SAS, huurder-beheerder SAS met maatschappelijk kapitaal van euro HR Nanterre CZ / 00 10/10

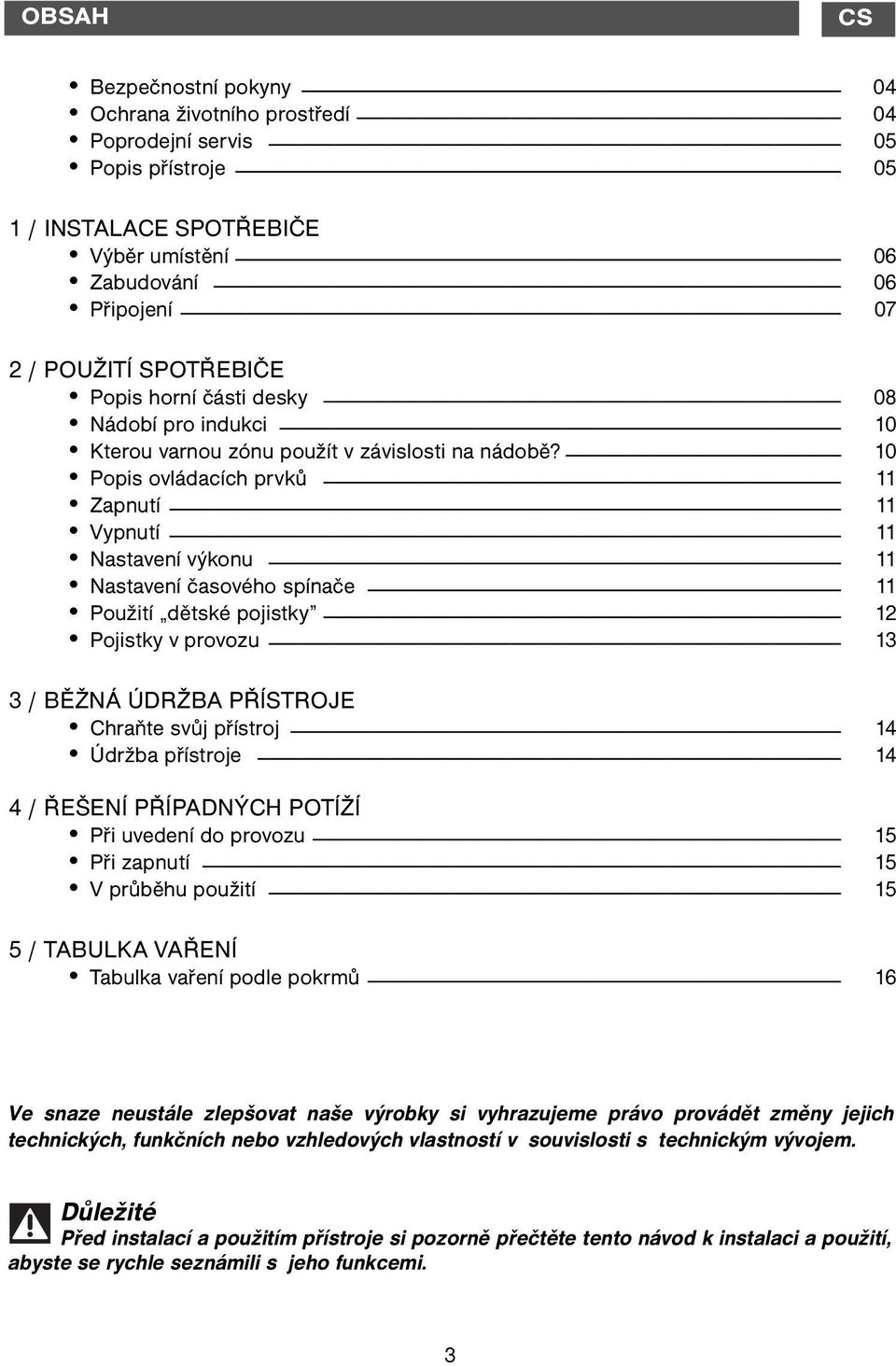

17 OBSAH CS Bezpečnostní pokyny 04 Ochrana životního prostředí 04 Poprodejní servis 05 Popis přístroje 05 1 / INSTALACE SPOTŘEBIČE Výběr umístění 06 Zabudování 06 Připojení 07 2 / POUŽITÍ SPOTŘEBIČE Popis horní části desky 08 Nádobí pro indukci 10 Kterou varnou zónu použít v závislosti na nádobě? 10 Popis ovládacích prvků 11 Zapnutí 11 Vypnutí 11 Nastavení výkonu 11 Nastavení časového spínače 11 Použití dětské pojistky 12 Pojistky v provozu 13 3 / BĚŽNÁ ÚDRŽBA PŘÍSTROJE Chraňte svůj přístroj 14 Údržba přístroje 14 4 / ŘEŠENÍ PŘÍPADNÝCH POTÍŽÍ Při uvedení do provozu 15 Při zapnutí 15 V průběhu použití 15 5 / TABULKA VAŘENÍ Tabulka vaření podle pokrmů 16 Ve snaze neustále zlepšovat naše výrobky si vyhrazujeme právo provádět změny jejich technických, funkčních nebo vzhledových vlastností v souvislosti s technickým vývojem. Důležité Před instalací a použitím přístroje si pozorně přečtěte tento návod k instalaci a použití, abyste se rychle seznámili s jeho funkcemi. 3

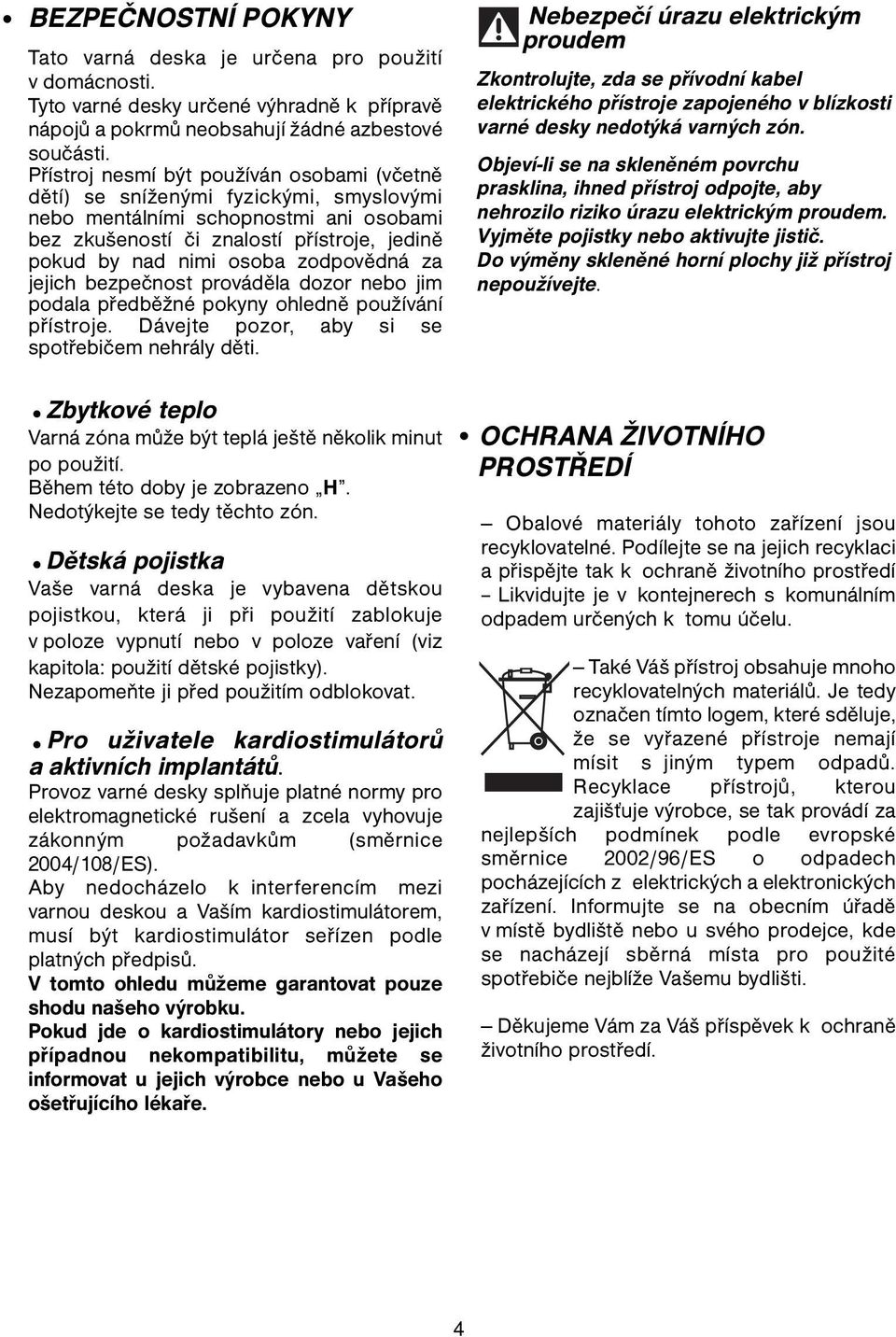

18 BEZPEČNOSTNÍ POKYNY Tato varná deska je určena pro použití v domácnosti. Tyto varné desky určené výhradně k přípravě nápojů a pokrmů neobsahují žádné azbestové součásti. Přístroj nesmí být používán osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi ani osobami bez zkušeností či znalostí přístroje, jedině pokud by nad nimi osoba zodpovědná za jejich bezpečnost prováděla dozor nebo jim podala předběžné pokyny ohledně používání přístroje. Dávejte pozor, aby si se spotřebičem nehrály děti. Nebezpečí úrazu elektrickým proudem Zkontrolujte, zda se přívodní kabel elektrického přístroje zapojeného v blízkosti varné desky nedotýká varných zón. Objeví-li se na skleněném povrchu prasklina, ihned přístroj odpojte, aby nehrozilo riziko úrazu elektrickým proudem. Vyjměte pojistky nebo aktivujte jistič. Do výměny skleněné horní plochy již přístroj nepoužívejte. Zbytkové teplo Varná zóna může být teplá ještě několik minut po použití. Během této doby je zobrazeno H. Nedotýkejte se tedy těchto zón. Dětská pojistka Vaše varná deska je vybavena dětskou pojistkou, která ji při použití zablokuje v poloze vypnutí nebo v poloze vaření (viz kapitola: použití dětské pojistky). Nezapomeňte ji před použitím odblokovat. Pro uživatele kardiostimulátorů a aktivních implantátů. Provoz varné desky splňuje platné normy pro elektromagnetické rušení a zcela vyhovuje zákonným požadavkům (směrnice 2004/108/ES). Aby nedocházelo k interferencím mezi varnou deskou a Vaším kardiostimulátorem, musí být kardiostimulátor seřízen podle platných předpisů. V tomto ohledu můžeme garantovat pouze shodu našeho výrobku. Pokud jde o kardiostimulátory nebo jejich případnou nekompatibilitu, můžete se informovat u jejich výrobce nebo u Vašeho ošetřujícího lékaře. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Obalové materiály tohoto zařízení jsou recyklovatelné. Podílejte se na jejich recyklaci a přispějte tak k ochraně životního prostředí Likvidujte je v kontejnerech s komunálním odpadem určených k tomu účelu. Také Váš přístroj obsahuje mnoho recyklovatelných materiálů. Je tedy označen tímto logem, které sděluje, že se vyřazené přístroje nemají mísit s jiným typem odpadů. Recyklace přístrojů, kterou zajišťuje výrobce, se tak provádí za nejlepších podmínek podle evropské směrnice 2002/96/ES o odpadech pocházejících z elektrických a elektronických zařízení. Informujte se na obecním úřadě v místě bydliště nebo u svého prodejce, kde se nacházejí sběrná místa pro použité spotřebiče nejblíže Vašemu bydlišti. Děkujeme Vám za Váš příspěvek k ochraně životního prostředí. 4

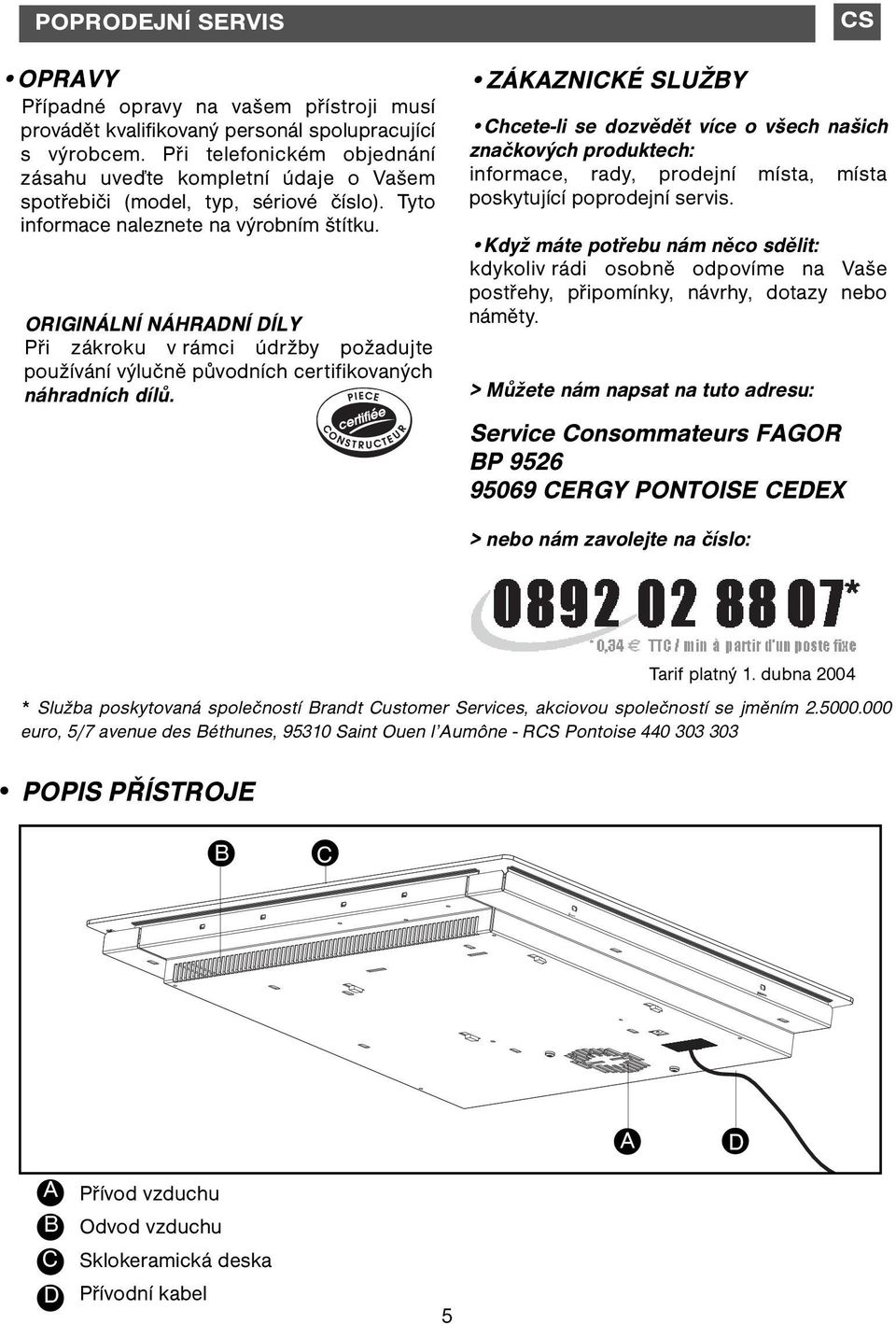

19 POPRODEJNÍ SERVIS OPRAVY Případné opravy na vašem přístroji musí provádět kvalifikovaný personál spolupracující s výrobcem. Při telefonickém objednání zásahu uveďte kompletní údaje o Vašem spotřebiči (model, typ, sériové číslo). Tyto informace naleznete na výrobním štítku. ORIGINÁLNÍ NÁHRADNÍ DÍLY Při zákroku v rámci údržby požadujte používání výlučně původních certifikovaných náhradních dílů. ZÁKAZNICKÉ SLUŽBY CS Chcete-li se dozvědět více o všech našich značkových produktech: informace, rady, prodejní místa, místa poskytující poprodejní servis. Když máte potřebu nám něco sdělit: kdykoliv rádi osobně odpovíme na Vaše postřehy, připomínky, návrhy, dotazy nebo náměty. > Můžete nám napsat na tuto adresu: Service Consommateurs FAGOR BP CERGY PONTOISE CEDEX > nebo nám zavolejte na číslo: POPIS PŘÍSTROJE Tarif platný 1. dubna 2004 * Služba poskytovaná společností Brandt Customer Services, akciovou společností se jměním euro, 5/7 avenue des Béthunes, Saint Ouen l Aumône - RCS Pontoise B C A D A B C D Přívod vzduchu Odvod vzduchu Sklokeramická deska Přívodní kabel 5

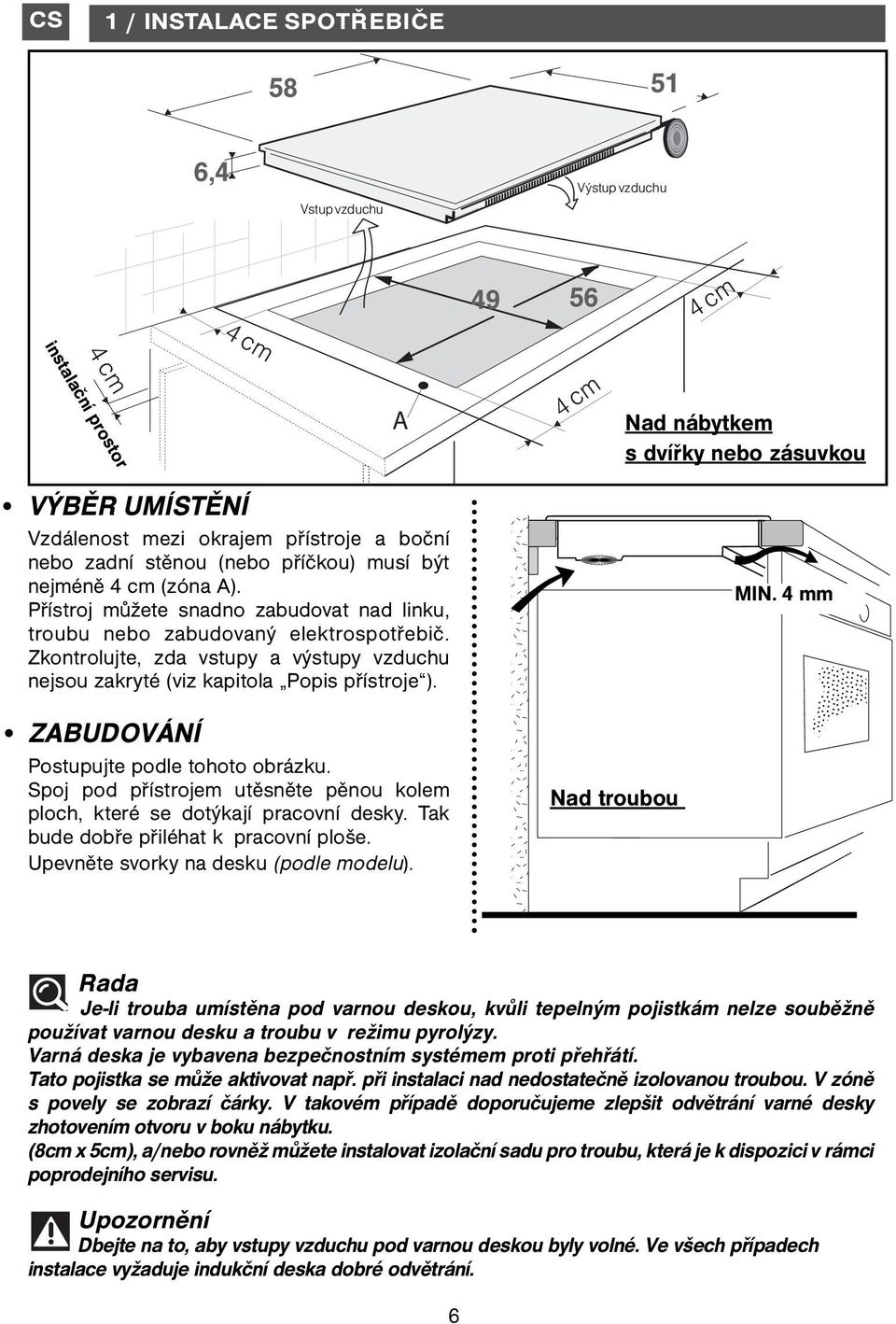

20 CS 1 / INSTALACE SPOTŘEBIČE ,4 Vstup Entrée vzduchu d'air Výstup Sortie d'air vzduchu cm 4 cm instalační prostor 4 cm A 4 cm Nad nábytkem s dvířky nebo zásuvkou VÝBĚR UMÍSTĚNÍ Vzdálenost mezi okrajem přístroje a boční nebo zadní stěnou (nebo příčkou) musí být nejméně 4 cm (zóna A). Přístroj můžete snadno zabudovat nad linku, troubu nebo zabudovaný elektrospotřebič. Zkontrolujte, zda vstupy a výstupy vzduchu nejsou zakryté (viz kapitola Popis přístroje ). MIN. 4 mm ZABUDOVÁNÍ Postupujte podle tohoto obrázku. Spoj pod přístrojem utěsněte pěnou kolem ploch, které se dotýkají pracovní desky. Tak bude dobře přiléhat k pracovní ploše. Upevněte svorky na desku (podle modelu). Nad troubou Rada Je-li trouba umístěna pod varnou deskou, kvůli tepelným pojistkám nelze souběžně používat varnou desku a troubu v režimu pyrolýzy. Varná deska je vybavena bezpečnostním systémem proti přehřátí. Tato pojistka se může aktivovat např. při instalaci nad nedostatečně izolovanou troubou. V zóně s povely se zobrazí čárky. V takovém případě doporučujeme zlepšit odvětrání varné desky zhotovením otvoru v boku nábytku. (8cm x 5cm), a/nebo rovněž můžete instalovat izolační sadu pro troubu, která je k dispozici v rámci poprodejního servisu. Upozornění Dbejte na to, aby vstupy vzduchu pod varnou deskou byly volné. Ve všech případech instalace vyžaduje indukční deska dobré odvětrání. 6

21 1 / INSTALACE SPOTŘEBIČE CS PŘIPOJENÍ Připojení 400V 2N - 16A ~ Tyto varné desky se musí připojit na síť pomocí zásuvky podle CEI nebo omnipolárního spínače podle platných pravidel instalace. Přístroj je nutno umístit tak, aby byla přístupná zásuvka. Při zapojení varné desky do sítě nebo po delším výpadku proudu se na ovládací klávesnici zobrazí světelné kódy. Před použitím varné desky počkejte cca 30 vteřin, než tyto informace zmizí (toto zobrazení je normální a je v případě potřeby vyhrazeno pro servisní oddělení. Uživatel varné desky jej nesmí brát v úvahu). Před připojením oddělte 2 dráty fáze L1, L2. hnědý modrý Nulový vodič černý-šedý N L1 L2 Fáze zelený/žlutý Uzemnění Při trojfázovém zapojení 400 V 2N v případě nefunkčnosti varné desky zkontrolujte, zda je dobře připojen nulový vodič. Upozornění Je-li kabel poškozený, musí jej z bezpečnostních důvodů vyměnit výrobce, jeho servisní oddělení nebo oprávněná osoba. Připojení V ~ Připojení 2x230V 2L+2N ~ - 16A Před připojením oddělte dráty. černý-šedý hnědý modrý zelený/žlutý černý-šedý zelený/žlutý N1 Nulový vodič N2 L1 L2 Fáze Uzemnění modrý hnědý Připojení 400V 3 ~ - 16A N L 32A Nulový vodič Fáze Uzemnění 7

22 CS 2 / POUŽITÍ SPOTŘEBIČE POPIS HORNÍ ČÁSTI DESKY 16 cm 50 W W 28 cm 50 W W 21 cm 21 cm 16 cm 50 W W IFT-3S - IFT-13S IFT-4R - IFT-14S 16 cm 50 W W 16 cm 50 W W 23/21 cm 21 cm 16 cm 50 W W IFF-80 IFF-81 8

23 P / POUŽITÍ SPOTŘEBIČE CS 16 cm 50 W W 22/21 cm 28 cm 50 W W 21 cm IFF-82 IFF cm 50 W W 21 cm IFF-84 9

24 CS 2 / POUŽITÍ SPOTŘEBIČE NÁDOBÍ PRO INDUKCI KTEROU VARNOU ZÓNU POUŽÍT V ZÁVISLOSTI NA NÁDOBĚ? A B C A Indukující okruh Elektronický okruh Indukované proudy Princip indukce Princip indukce spočívá v magnetickém jevu. Postavíte-li nádobu na varnou zónu a zapnete ji, vytvářejí elektronické obvody varné desky indukované proudy na dně nádoby a okamžitě zvednou teplotu. Toto teplo se pak přenáší do pokrmů, které se podle nastavení vaří mírně nebo rychle. Nádobí Většina nádobí je kompatibilní s indukcí. Pouze u skla, hlíny, hliníku bez speciálního dna, mědi a některých nemagnetických nerezových materiálů indukční vaření nefunguje. Doporučujeme vybrat nádobí se širokým a plochým dnem. Teplo se lépe rozloží a vaření bude stejnoměrnější. + - C B Zóna Nádobí vhodné pro použití vaření* 16 cm cm 21 cm cm 28 cm cm * podle modelu Rada Pro kontrolu, zda je Vaše nádobí vhodné: Položte ji na varnou zónu při výkonu 4. Pokud je displej neměnný, je nádobí vhodné. Pokud bliká, nedá se nádobí použít pro indukci. Můžete také použít magnet. Pokud přilne ke dnu nádoby, je vhodná pro indukci. Když vyberte nádobu s logem na dně nebo na obalu, budete si jisti, že je dokonale vhodná pro varnou desku za běžných podmínek použití. Jako pomoc při výběru dodáváme s tímto návodem seznam náčiní. 10

25 2 / POUŽITÍ SPOTŘEBIČE POPIS OVLÁDACÍCH PRVKŮ NASTAVENÍ ČASOVÉHO SPÍNAČE CS Otočný časový spínač je k dispozici pro všechny varné zóny. 4 časové spínače mohou být použity společně. A B C A B C Tlačítka zapnuto/vypnuto. Nastavení časového spínače/výkonu. Tlačítko časového spínače. ZAPNUTÍ Stiskněte tlačítko pro zapnutí/vypnutí příslušné zóny. Blikající zobrazení 0 a zvukový signál oznamují, že zóna je zapnutá. Na zvoleném displeji se zobrazí tečka. Nyní můžete nastavit požadovaný výkon. Nenastavíte-li výkon, varná zóna se automaticky vypne. VYPNUTÍ Dlouze stiskněte tlačítko zapnuto/vypnuto příslušné zóny. NASTAVENÍ VÝKONU (podle modelu) Stiskněte tlačítko + pro zvýšení úrovně výkonu od 1 do 9 (maximální výkon) a tlačítko - pro jeho snížení. nebo Stiskněte tlačítko + pro zvýšení úrovně výkonu od 1 do P (maximální výkon) a tlačítko - pro jeho snížení. Po zapnutí můžete přejít ihned k maximálnímu výkonu P, stisknete-li tlačítko -. Současným stiskem tlačítek nastavíte varnou zónu, ke které chcete přiřadit časový spínač. LED diody časového spínače lze přiřadit pouze k zapnutým varným zónám. Právě zobrazený časový spínač má jasněji svítící LED diodu. Chcete-li použít minutku: - Zapněte varnou zónu a nastavte výkon. - Vyberte LED diodu časového spínače varné zóny. - Stiskněte + nebo - až do požadovaného nastavení, abyste nastavili dobu vaření. Pro dlouhé doby vaření stiskněte - pro přímý přechod na 99 minut. Časový spínač odpočítává pouze, je-li na varné zóně nádoba. Po ukončení vaření se zóna vypne, časový spínač zobrazí 0 a upozorní Vás zvukový signál. - Pro vypnutí zvukového signálu stiskněte kterékoliv tlačítko. Chcete-li změnit nastavení časového spínače: - Vyberte časový spínač. - Stiskněte + nebo -. Chcete-li časový spínač vypnout: - Vyberte časový spínač. - Proveďte dvojité stisknutí + a -. 11

26 CS 2 / POUŽITÍ SPOTŘEBIČE POUŽITÍ DĚTSKÉ POJISTKY Varná deska je vybavena dětskou pojistkou, která zablokuje ovládací prvky v poloze vypnutí (např. pro čištění) nebo v poloze vaření (pro ochranu nastavení). Z bezpečnostních důvodů je stále aktivní pouze tlačítko vypnuto a umožňuje vypnout varnou zónu i v zablokovaném stavu. Jak zablokovat? Podržte stisknuté tlačítko zablokování, dokud se nerozsvítí světelná kontrolka na horní desce a zvukový signál nepotvrdí Vaši volbu. Deska zablokována v provozu Displej varných zón v provozu střídavě indikuje výkon a symbol zablokování. Když stisknete tlačítka výkon nebo časový spínač zón v provozu, rozsvítí se LED dioda blokování, zhasne po uplynutí několika sekund, pouze tlačítko vypnutí je stále aktivní. Na varných zónách, které nejsou v provozu, se symbol a LED dioda rozsvítí, když stiskněte tlačítka zapnutí/vypnutí. Toto zobrazení zhasne po uplynutí několika sekund. Varná deska je zablokovaná v poloze vypnuto. LED dioda nad tlačítkem zablokování je zhasnuta. Krátké stisknutí tohoto tlačítka LED diodu rozsvítí. LED dioda se rozsvítí, když stisknete tlačítko zapnutí/vypnutí kterékoliv zóny. Jak odblokovat? Stiskněte tlačítko pro zablokování, až zhasne LED dioda a dvojitý zvukový signál potvrdí Vaši volbu. Rada Před dalším použitím varnou desku nezapomeňte odblokovat (viz kapitola použití dětské pojistky ). 12

27 2 / POUŽITÍ SPOTŘEBIČE CS POJISTKY V PROVOZU Zbytkové teplo Po intenzívním používání zůstane varná zóna, kterou jste používali, ještě několik minut teplá. H se zobrazí během této doby. Nedotýkejte se tedy těchto zón. Omezovač teploty Každá varná zóna je vybavena bezpečnostním čidlem, které trvale kontroluje teplotu dna nádoby. Zapomeneteli na zapnuté varné zóně prázdnou nádobu, toto čidlo automaticky upraví výkon desky, aby nedošlo k poškození nádobí nebo varné desky. Pojistka pro malé předměty Doporučuje se nepokládat kovové předměty, jako jsou nože, vidličky, lžičky a pokličky na varnou plochu, protože by se mohly zahřát. Upozornění Některé malé předměty mohou být na varné zóně rozeznány jako nádobí. Zobrazení výkonu je pevné: může nastavit výkon a zahřát tyto předměty. Ochrana v případě vykypění V těchto 3 případech se může PÍP..PÍP varná deska vypnout, zobrazit speciální symbol (viz vedle) a spustit zvukový signál: - Vykypění pokrmu přes ovládací tlačítka. - Mokrý hadr položený na tlačítkách. - Kovový předmět položený na ovládacích tlačítkách. Vyčistěte nebo odstraňte předmět a znovu zapněte vaření. Systém Auto-Stop Zapomenete-li vypnout varnou zónu, přístroj je vybaven funkcí pojistky Auto-Stop system, která automaticky vypne příslušnou zónu po předem nastavené době (od 1 do 10 hodin podle výkonu). Pokud se tato pojistka spustí, vypnutí varné zóny signalizuje AS nebo A v ovládací oblasti a po dobu cca 2 minuty je vydáván zvukový signál. Stačí stisknout kterékoliv ovládací tlačítko, čímž jej vypnete. Dvojí zvukový signál potvrdí Vaši volbu. 13

28 CS 3 / BĚŽNÁ ÚDRŽBA PŘÍSTROJE CHRAŇTE SVŮJ PŘÍSTROJ. Dávejte pozor na nárazy způsobené nádobím: Sklokeramická plocha je velmi odolná, nikoliv však nezničitelná.. Nepokládejte na varnou desku horkou pokličku. Existuje riziko, že efekt baňky by poškodil sklokeramickou desku.. Netřete o varnou desku nádobím, což by dlouhodobě mohlo poškodit dekoraci na sklokeramické desce.. Nepokládejte nádobí na rám nebo ozdobnou lištu (podle modelu).. Nepoužívejte nádobí s nerovným nebo vypouklým dnem, na kterém se mohou zachycovat částice, které mohou na desce způsobit skvrny nebo rýhy. Na tyto závady, které nezpůsobují nefunkčnost přístroje a jeho nezpůsobilost k používání, se nevztahuje záruka. ÚDRŽBA PŘÍSTROJE. Neuchovávejte ve skříňce pod varnou deskou čistící nebo hořlavé přípravky.. Nenahřívejte zavřenou plechovku, hrozí riziko jejího roztržení. Tento pokyn samozřejmě platí pro všechny způsoby vaření.. Na vaření nikdy nepoužívejte alobal. Nikdy nepokládejte na varnou desku výrobky zabalené v alobalu nebo v hliníkové vaničce. Hliník by se roztavil a nevratně by poškodil varnou desku.. Varná deska nesmí sloužit k odkládání čehokoliv (samovznícení, rýha,...).. Nesmí se používat parní čistička. Proud páry by mohl desku poškodit. TYPY NEČISTOT Lehké. Nahromadění připečených nečistot. Vyteklé sladké pokrmy, přivařené plasty. Skvrny kolem varných zón a stopy vodního kamene. Lesklé kovové barvy. Týdenní údržba. POUŽÍVEJTE Houbu na nádobí. Houbu na nádobí. Speciální škrabku na sklo. Ocet. Speciální přípravek na sklokeramiku. JAK postupovat? Omyjte zónu teplou vodou a osušte. Umyjte zónu teplou vodou, použijte speciální škrabku na sklo pro velké nečistoty, omyjte houbou na nádobí a osušte. Na nečistoty naneste teplý ocet, nechte působit a osušte měkkým hadrem. Na povrch naneste speciální přípravek na sklokeramiku, nejlépe s obsahem silikonu (ochranný účinek). krém mycí houba speciální na jemné nádobí prášek abrazívní houba 14

29 4 / ŘEŠENÍ PŘÍPADNÝCH POTÍŽÍ CS Při uvedení do provozu ZJISTÍTE, že: MOžNÉ PŘÍČINY: CO JE TŘEBA UDĚLAT: Objeví se světelné zobrazení. Vaše zařízení se vypne. Funguje pouze jedna strana. Při prvních vařeních uvolňuje deska zápach. Při zapnutí Varná deska nefunguje a světelné displeje na klávesnici nesvítí. Varná deska nefunguje a zobrazuje se jiné hlášení. Varná deska nefunguje, zobrazí se informace. Normální fungování. Připojení varné desky je vadné. Nový přístroj. Přístroj není napájen elektřinou. Přívod elektřiny nebo připojení jsou vadné. Elektronický obvod špatně funguje. Varná deska je zablokovaná. Nic, zobrazení zmizí po 30 vteřinách. Ověřte shodu. Viz kapitola o připojení. Zahřívejte 1 hodiny kastrol naplněný vodou na každé zóně. ZJISTÍTE, že: MOžNÉ PŘÍČINY: CO JE TŘEBA UDĚLAT: V průběhu použití Varná deska přestala fungovat a přibližně každých 10 sekund zapípá a zobrazí se. Zkontrolujte pojistky a elektrický vypínač. Kontaktujte servisní oddělení. Viz kapitola o použití dětské pojistky. ZJISTÍTE, že: MOžNÉ PŘÍČINY: CO JE TŘEBA UDĚLAT: Pokrm překypěl nebo ovládací klávesnici brání předmět. Vyčistěte nebo odstraňte předmět a znovu zapněte vaření. Zobrazí se řada malých. Po zapnutí varné zóny světelné kontrolky na klávesnici dále blikají. Nádobí při vaření působí hluk. Varná deska při vaření vydává zvuky podobné klepání. Ventilace běží ještě několik minut po vypnutí varné desky. Zahřály se elektronické obvody. Použitá nádoba není vhodná pro indukci nebo má menší průměr než 12 cm (10 cm u varné zóny 16 cm). Normální u některých typů nádobí. Je to způsobeno přechodem energie z varné desky do nádoby. Vychlazení elektroniky. Normální fungování. Viz kapitola Zabudování. Viz kapitola o nádobí vhodném pro indukci. Nic. Neohrožuje to varnou desku ani nádobí. Nic. Upozornění V případě i lehké trhliny, praskliny nebo škrábance sklokeramické desky přístroj ihned odpojte, abyste zabránili úrazu elektrickým proudem. Kontaktujte servisní oddělení. 15

30 CS 5 / TABULKA VAŘENÍ TABULKA VAŘENÍ PODLE POKRMU POLÉVKY RYBY OMÁČKA ZELENINA MASO SMAŽENÍ VÝVARY HUSTÉ POLÉVKY RYBÍ VÝVAR ČEKANKA, ŠPENÁT SUŠENÁ ZELENINA BRAMBORY VAŘENÉ VE VODĚ OPÉKANÉ BRAMBORY OSMAžENÉ BRAMBORY ROZMRAZOVÁNÍ ZELENINY MĚKKÁ MASA STEAKY NA PÁNVI GRILOVANÁ MASA (LITINOVÝ GRIL) MRAžENÉ HRANOLKY ČERSTVÉ HRANOLKY SMAŽENÍ VAŘENÍ/SMAŽENÍ VAŘENÍ/MÍRNÉ VAŘENÍ DOZLATOVA UDRŽOVÁNÍ UVEĎTE DO OBNOVENÍ VARU KTEPLÉHO VARU VAŘENÍ NA MÍRNÉM OHNI POKRMU ZMRAžENÉ POKRMY ZAHUŠTĚNÁ MOUKOU S MÁSLEM A VEJCI (BEARNSKÁ, HOLANDSKÁ) OMÁČKY PŘIPRAVOVANÉ VARIANTY TLAKOVÝ HRNEC (OD SYČENÍ) KOMPOTY PALAČINKY PUDING ČOKOLÁDOVÁ POLEVA DžEMY MLÉKO VOLSKÁ OKA TĚSTOVINY DĚTSKÉ VÝžIVY (VE VODNÍ LÁZNI) RAGÚ KREOLSKÁ RÝžE MLÉČNÁ RÝžE FagorBrandt SAS, odpovědný zástupce akciová společnost se základním jměním eur RCS Nanterre CZ / 00 10/10

31 INDHOLDSFORTEGNELSE DA Sikkerhedsanvisninger 04 Miljøvenlighed 04 Kundeservice 05 Beskrivelse af apparatet 05 1 / INSTALLATION AF APPARATET Valg af placering 06 Indbygning 06 Tilslutning 07 2 / ANVENDELSE AF APPARATET Beskrivelse af pladen 08 Beholdere til induktion 09 Hvilken kogezone skal jeg bruge i forhold til beholderen? 10 Beskrivelse af kommandoer 11 Igangsætning 11 Stop 11 Indstilling af effekten 11 Indstilling af ur 11 Brug af børnesikring 12 Sikkerhed under drift 13 3 / LØBENDE VEDLIGEHOLDELSE AF APPARATET Pas godt på apparatet 14 Vedligeholdelse af apparatet 14 4 / MEDDELELSER, HÆNDELSER Ved igangsætning 15 Ved start 15 Under brug 15 5 / KOGE- ELLER STEGEOVERSIGT Oversigt over kogning og stegning 16 Med en konstant forbedring af vores produkter for øje forbeholder vi os ret til ændringer af de tekniske, funktionelle og æsteriske egenskaber i forbindelse med den teknologiske udvikling. Vigtigt! Inden apparatet installeres og tages i brug, skal du læse vores anbefalinger nøje. 3

32 SIKKERHEDSANVISNINGER Denne kogeplade er designet til husholdningsbrug. Kogepladen, som udelukkende er beregnet til kogning og stegning af drikke- og madvarer, indeholder ingen asbestholdige bestanddele. Dette apparat er ikke planlagt til brug af personer (herunder børn), hvis fysiske, sensoriske eller mentale kapacitet er nedsat, eller personer uden erfaring med eller kendskab til brugen af apparatet, medmindre de får hjælp fra en person, som er ansvarlig for deres sikkerhed eller overvågning, eller som har fået forudgående instruktion i brug af apparatet. Børn bør overvåges for at sikre, at de ikke leger med apparatet. Elektrisk fare Sørg for, at forsyningskablet til et elektrisk apparat tilsluttes i nærheden af kogepladen og ikke kommer i berøring med kogezonerne. Hvis der vises en revne i apparatets glaskeramiske plade, skal det omgående afbrydes for at undgå risiko for elektrisk stød. Til dette formål skal sikringerne fjernes eller HFI-relæet aktiveres. Brug ikke kogepladen igen, før den glaskeramiske plade er blevet udskiftet.. Restvarme En kogezone kan forblive varmt i nogle minutter efter brug. Et H vises i displayet, så længe dette varer. Undgå at røre de pågældende kogezoner inden for dette tidsrum. Børnesikring Kogepladen er udstyret med børnesikring, som fastlåser pladen, både når den er i brug, og når den ikke er i brug (se kapitlet: Brug af børnesikring). Husk af låse op igen, før kogepladen igen tages i brug. Brugere med pacemaker eller aktive implantater. Kogepladens funktion er i overensstemmelse med gældende normer for elektromagnetiske forstyrrelser. Induktionskogepladen opfylder således alle lovmæssige krav (EU-direktiv 2004/108/EF). For at undgå forstyrrelser mellem kogepladen og en pacemaker skal sidstnævnte være udviklet i overensstemmelse med de pågældende forskrifter eller bestemmelser. Vi garanterer, at vores produkt er i overensstemmelse hermed. For oplysninger om overensstemmelse af pacemaker eller opklaring om overensstemmelse med kompatibilitet skal du henvende dig til pacemakerens fabrikant eller til lægen. MILJØVENLIGHED Emballagematerialerne til dette apparat kan genbruges. Du kan sørge for dette og dermed være med til at beskytte miljøet ved at bortskaffe dem på genbrugspladsen. Apparatet indeholder ligeledes flere genanvendelige materialer. Dette angives med den illustrerede tegning for at vise, at brugte apparater ikke må blandes sammen med almindeligt husholdningsaffald. Genvinding af apparaterne, som producenten organiserer, sker under de mest optimale betingelser i overensstemmelse med Europa- Parlamentets og Rådets direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr. Kontakt Rådhuset eller forhandleren for at få at vide, hvor brugte apparater skal afleveres. Vi takker for dit samarbejde med hensyn til at beskytte miljøet. 4

33 KUNDESERVICE DA REPARATION Eventuelle reparationer skal udføres af en professionel kvalificeret tekniker. Når du ringer, skal du referere til apparatets model, type og serienr. Disse oplysninger finder du på skiltet.. ORIGINALDELE I forbindelse med reparationer skal du anmode om, at der kun anvendes originaldele. KUNDESERVICE For at vide mere om produkterne under dette varemærke: information, råd, forhandleradresser, kundeservice. For al henvendelse: Vi er klar til at modtage dine bemærkninger, kommentarer eller forslag, som du får et personligt svar på. > Du kan også skrive til os på: Service Consommateurs FAGOR BP CERGY PONTOISE CEDEX > eller ringe til os på: Priserne er gældende fra 1. april 2004 * Service leveret af Brandt Customer Services, forenklet aktieselskab med en kapital på euro, 5/7 avenue des Béthunes, Saint Ouen l Aumône - RCS Pontoise BESKRIVELSE AF APPARATET B C A D A B C D Luftindtag Luftudtag Glaskeramisk plade Forsyningsledning 5

34 DA 1 / INSTALLATION AF APPARATET ,4 Luftindgang Entrée d'air Luftudgang Sortie d'air cm 4 cm 4 cm afstand til væg A 4 cm Oven på et møbel med låge eller skuffe VALG AF PLACERING Afstanden mellem apparatet og side- eller bagvæg (eller skillevæg) skal være mindst 4 cm (område A). Apparatet kan uden problemer indbygges oven på et møbel, en ovn eller et husholdningsapparat til indbygning. Du kan blot sørge for, at der er fri adgang for luftindtag og udtag (se kapitlet Beskrivelse af apparatet ). MIN. 4 mm INDBYGNING Følg instruktionerne på ovennævnte tegning. Lim tætningsskummet under apparatets kanter, og anbring apparatet på bordpladen. Dermed får du en god tæthed mellem kogeplade og bordplade. Anbring clipsene på bordet (i henhold til model). Oven på en ovn Gode råd Hvis ovnen er anbragt under kogepladen, forhindrer kogepladens varmesikring samtidig brug af kogepladen og ovnen i pyrolysetilstand. Kogepladen er udstyret med et sikkerhedssystem mod overophedning. Denne sikkerhed kan f.eks. aktiveres ved installation på en ovn, der ikke er tilstrækkeligt isoleret. Der vises nogle små streger i betjeningspanelet. I dette tilfælde anbefaler vi at øge ventilationen af kogepladen ved en åbning i møblets side (8 cm x 5 cm), og/eller du kan også installere isoleringskittet til ovnen, som kan bestilles hos kundeservice. Advarsel! Det er meget vigtigt, at der altid er fri adgang til luftindtagene, som er anbragt under kogeapparatet. Det gælder for alle typer installationer, at induktionspladen har brug for god udluftning eller ventilation. 6

35 1 / INSTALLATION AF APPARATET DA TILSLUTNING Tilslutning 400V 2N - 16A ~ Kogepladen skal tilsluttes el-nettet ved hjælp af en stikkontakt i overensstemmelse med standard CEI eller en omnipolær afbryder i overensstemmelse med installationsreglerne. Apparatet skal placeres på en sådan måde, at der er let adgang til stikforbindelsen. Når kogepladen tilsluttes strømforsyningen eller efter en længere strømafbrydelse vises en kode på betjeningspanelet. Den forsvinder automatisk igen efter 30 sek. eller når du trykker på en vilkårlig tast. (Denne visning er helt normal og er beregnet til serviceteknikeren. Adskil de to faseledninger L1 og L2 inden tilslutning. Brun Blå Sort-grå N Nul L1 L2 Fase Jord Grøn-gul Hvis tilslutningen er 400 V 2N trefaset, skal du i tilfælde af bordets funktionsfejl kontrollere, at nulledningen er korrekt forbundet. Advarsel! Hvis forsyningskablet beskadiges, skal det udskiftes af producenten, kundeservice eller en lignende kvalificeret person for at undgå fare. Tilslutning 2x230V 2L+2N ~ - 16A Adskil faseledningerne inden tilslutning. Sort-grå Brun Tilslutning V ~ Blå Grøn-gul Blå Sort-grå Grøn-gul N1 Nul N2 L1 L2 Fase Jord Brun Tilslutning 400V 3 ~ - 16A N L 32A Nul Fase Jord 7

36 DA 2 / ANVENDELSE AF APPARATET BESKRIVELSE AF PLADEN cm 50 W W 28 cm 50 W W 21 cm 21 cm 16 cm 50 W W IFT-3S - IFT-13S IFT-4R - IFT-14S 16 cm 50 W W 16 cm 50 W W 23/21 cm 21 cm 16 cm 50 W W IFF-80 IFF-81 8

37 / ANVENDELSE AF APPARATET DA /21 cm IFF P cm 50 W W 28 cm 50 W W 21 cm IFF cm 50 W W 21 cm IFF-84 9

38 DA 2 / ANVENDELSE AF APPARATET BEHOLDERE TIL HVILKEN KOGEZONE SKAL JEG INDUKTION BRUGE I FORHOLD TIL BEHOLDEREN? A B C A Induktor Elektronisk kredsløb Induktionsstrøm Hvad er induktion? Induktion er baseret på et magnetisk fænomen. Når du anbringer en beholder på kogezonen, og du starter apparatet, frembringer kogepladens elektroniske kredsløb nogle induktionsstrømme i bunden af kogegrejet, hvorved der dannes varme, der overføres direkte til maden. Når kogegrejet tages af kogepladen, afbrydes energitilførslen øjeblikkeligt. Beholdere De fleste beholdere er kompatible med induktion. Kun glas, lertøj, aluminium uden specialbund, kobber og visse rustfrie ståltyper, som ikke er magnetiske, virker ikke med induktion. Vi foreslår, at du vælger tykbundede, flade beholdere. Varmen kan bedre fordele sig, og kogningen eller stegningen bliver mere ensartet. + - C B Kogezone* Beholder 16 cm cm 21 cm cm 28 cm cm * I henhold til model Gode råd For at sikre, at du anvender den korrekte beholder, skal du: Sæt beholderen på en kogezone ved varmeeffekt 4. Hvis displayet lyser, er beholderen kompatibel med induktion. Hvis displayet blinker, er beholderen ikke kompatibel med induktion. Du kan også bruge en magnet. Hvis den klæber sig til beholderens bund, er beholderen kompatibel med induktion. Hvis du vælger beholdere med dette logo i bunden eller på emballagen, er du sikker på, at det passer til brug med induktionspladen ved normal anvendelse. Der findes en liste over redskaver med denne vejledning, til at hjælpe dig med at vælge det rette udstyr. 10
