EGYEZMÉNY. 42. Melléklet: 43. számú Előírás. 2. Felülvizsgált szövegváltozat

Átírás

1 EGYEZMÉNY KEREKES KÖZÚTI JÁRMŰVEKRE, KEREKES JÁRMŰVEKBE SZERELHETŐ ALKATRÉSZEKRE, ÉS/VAGY KÖZÚTI JÁRMŰVEKNÉL HASZNÁLATOS TARTOZÉKOKRA VONATKOZÓ EGYSÉGES MŰSZAKI ELŐÍRÁSOK ELFOGADÁSÁRÓL ÉS EZEN ELŐÍRÁSOK ALAPJÁN KIADOTT JÓVÁHAGYÁSOK KÖLCSÖNÖS ELISMERÉSÉNEK FELTÉTELEIRŐL / (2. felülvizsgált változat, amely tartalmazza az október 16-án hatályba lépett módosításokat) 42. Melléklet: 43. számú Előírás 2. Felülvizsgált szövegváltozat Tartalmaz minden érvényes alábbi szöveget: az eredeti Előírás 3. kiegészítését hatályba lépett március 31-én / az eredeti Előírás 4. kiegészítését hatályba lépett január 13-án az eredeti Előírás 5. kiegészítését hatályba lépett július 6-án az eredeti Előírás 6. kiegészítését hatályba lépett szeptember 9-én az eredeti Előírás 6. kiegészítésének 1. helyesbítését hatályba lépett november 11-én az eredeti Előírás 4. kiegészítésének 2. helyesbítését hatályba lépett március 13-án az eredeti Előírás 7. kiegészítését hatályba lépett július 16-án BIZTONSÁGI ÜVEGEZŐ ANYAGOK JÓVÁHAGYÁSÁNAK EGYSÉGES FELTÉTELEI / Az Egyezmény korábbi címe: Egyezmény gépjármű részegységek és alkatrészek jóváhagyására vonatkozó egységes feltételek elfogadásáról és a jóváhagyás kölcsönös elismeréséről. Kelt Genfben, március 20-án. / 3. kiegészítés az Előírás eredeti formájához. Ez a kiegészítés nem változtatja meg a jóváhagyási számot.

2 KÖZLEKEDÉSI FŐFELÜGYELET BUDAPEST 2001

3 Az Előírás eredeti címe UNIFORM PROVISIONS CONCERNING THE APPROVAL OF SAFETY GLAZING MATERIALS Magyar szöveg: JAMES Mérnökiroda KFT Készült az ENSZ-EGB február 24-én kelt E/ECE/324;E/ECE/TRANS/505/Rev.1/Add.42./Rev.1 számú, a február 25-én kelt Rev.1/Add.42/Rev.1/Amend.1, a november 21-én kelt Rev.1/Add.42/Rev.1/Amend.2, a december 4-én kelt Add.42/Rev.1/Amend.3, a május 3-án kelt Add.42/Rev.1/Amend.3/Corr.1 és a február 21-én kelt Add.42/Rev.2 számú angol nyelvű kiadványai alapján.

4

5 43. számú Előírás EGYSÉGES FELTÉTELEK BIZTONSÁGI ÜVEGEK ÉS ANYAGAIK JÓVÁHAGYÁSÁRA HOZ

6 KÖZLEKEDÉSI FŐFELÜGYELET Az Előiírás eredeti ciíme: UNIFORM PROVISIONS CONCERNING THE APPROVAL OF SAFETY GLAZING AND GLAZING MATERIAL EGYSÉGES FELTÉTELEK BIZTONSÁGI ÜVEGANYAGOK JÓVÁHAGYÁSÁHOZ TARTALOM ELŐÍRÁS Oldal 1. Alkalmazási terület Meghatározások Jóváhagyás kérése...

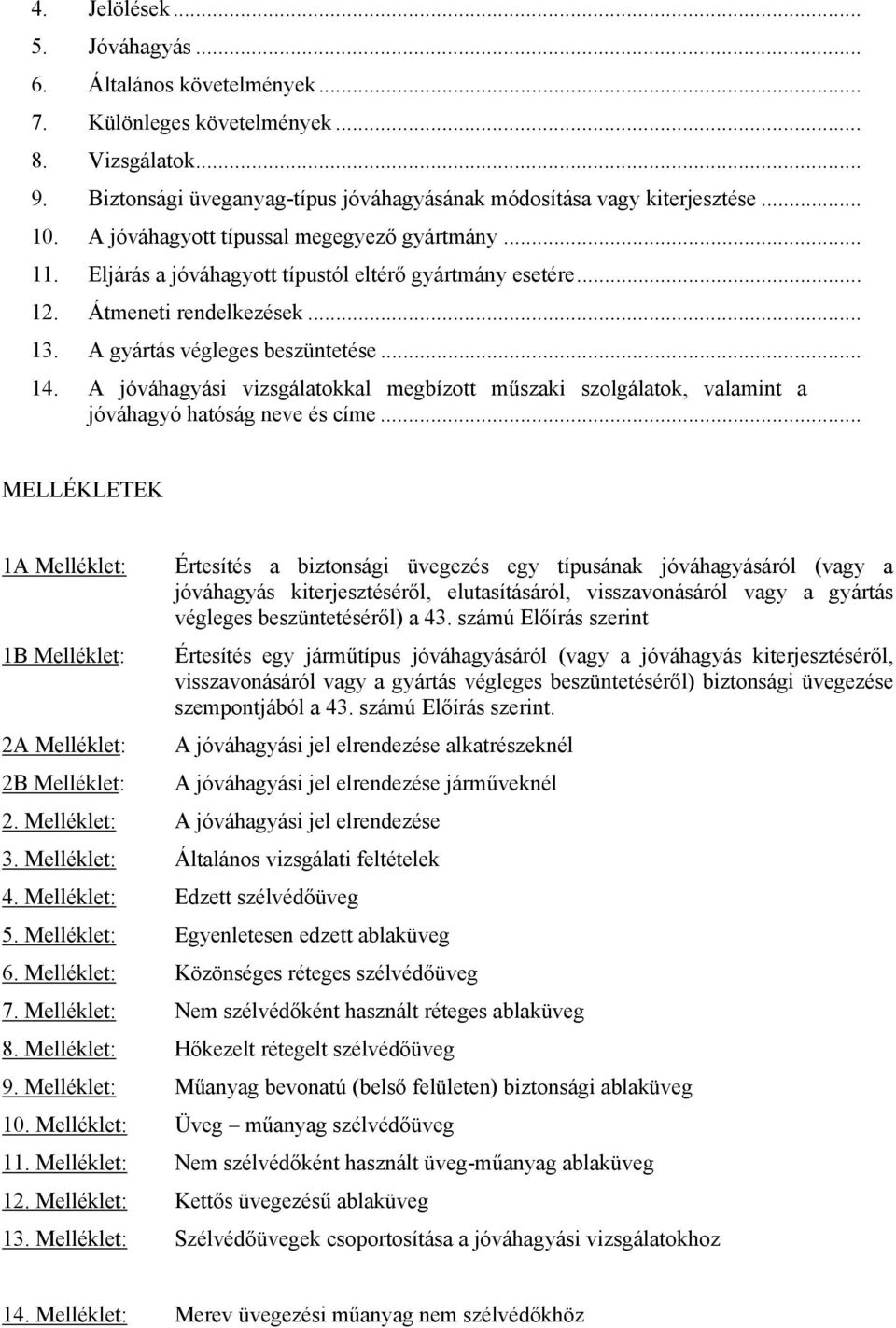

7 4. Jelölések Jóváhagyás Általános követelmények Különleges követelmények Vizsgálatok Biztonsági üveganyag-típus jóváhagyásának módosítása vagy kiterjesztése A jóváhagyott típussal megegyező gyártmány Eljárás a jóváhagyott típustól eltérő gyártmány esetére Átmeneti rendelkezések A gyártás végleges beszüntetése A jóváhagyási vizsgálatokkal megbízott műszaki szolgálatok, valamint a jóváhagyó hatóság neve és címe... MELLÉKLETEK 1A Melléklet: 1B Melléklet: 2A Melléklet: 2B Melléklet: Értesítés a biztonsági üvegezés egy típusának jóváhagyásáról (vagy a jóváhagyás kiterjesztéséről, elutasításáról, visszavonásáról vagy a gyártás végleges beszüntetéséről) a 43. számú Előírás szerint Értesítés egy járműtípus jóváhagyásáról (vagy a jóváhagyás kiterjesztéséről, visszavonásáról vagy a gyártás végleges beszüntetéséről) biztonsági üvegezése szempontjából a 43. számú Előírás szerint. A jóváhagyási jel elrendezése alkatrészeknél A jóváhagyási jel elrendezése járműveknél 2. Melléklet: A jóváhagyási jel elrendezése 3. Melléklet: Általános vizsgálati feltételek 4. Melléklet: Edzett szélvédőüveg 5. Melléklet: Egyenletesen edzett ablaküveg 6. Melléklet: Közönséges réteges szélvédőüveg 7. Melléklet: Nem szélvédőként használt réteges ablaküveg 8. Melléklet: Hőkezelt rétegelt szélvédőüveg 9. Melléklet: Műanyag bevonatú (belső felületen) biztonsági ablaküveg 10. Melléklet: Üveg műanyag szélvédőüveg 11. Melléklet: Nem szélvédőként használt üveg-műanyag ablaküveg 12. Melléklet: Kettős üvegezésű ablaküveg 13. Melléklet: Szélvédőüvegek csoportosítása a jóváhagyási vizsgálatokhoz 14. Melléklet: Merev üvegezési műanyag nem szélvédőkhöz

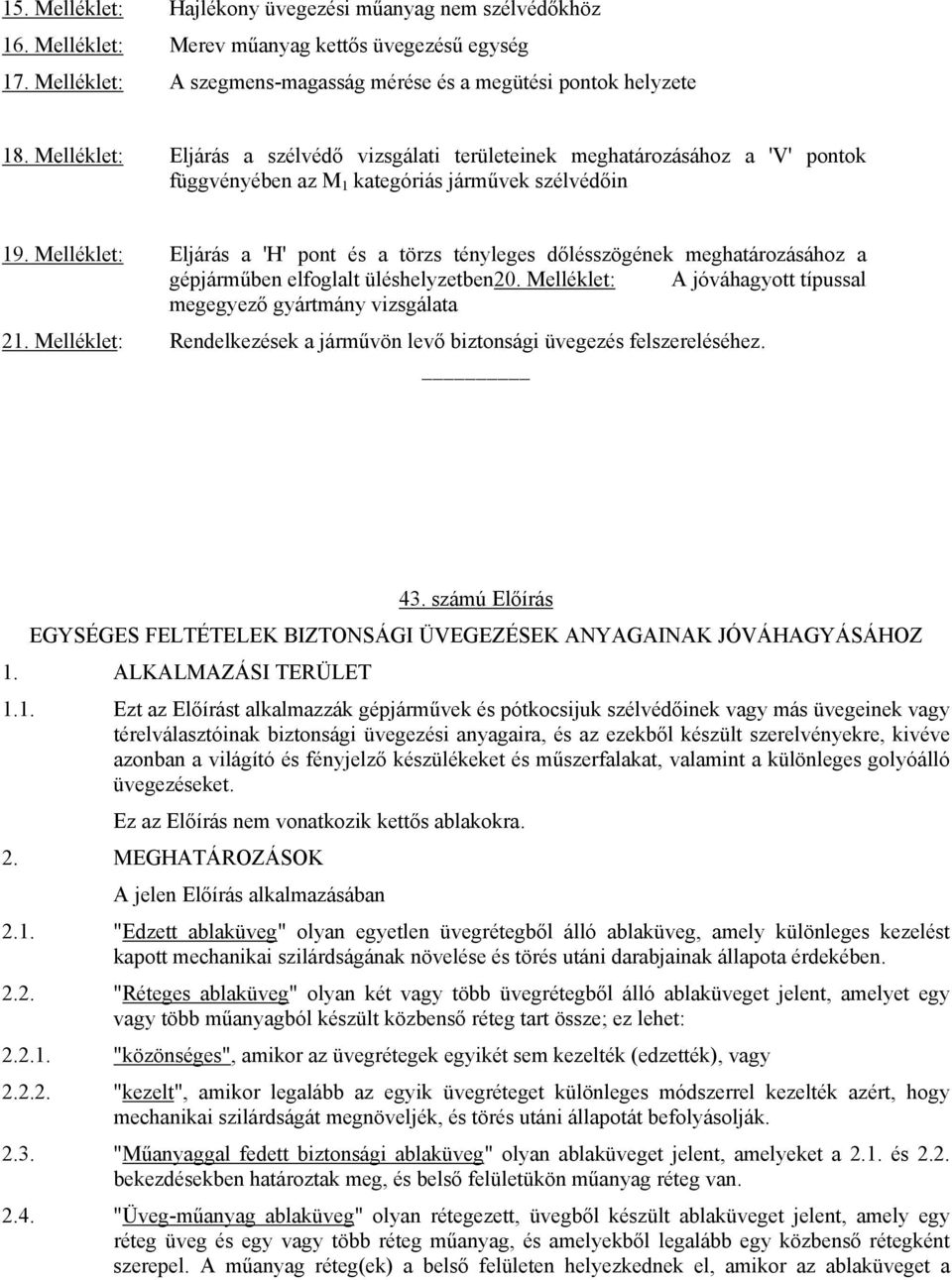

8 15. Melléklet: Hajlékony üvegezési műanyag nem szélvédőkhöz 16. Melléklet: Merev műanyag kettős üvegezésű egység 17. Melléklet: A szegmens-magasság mérése és a megütési pontok helyzete 18. Melléklet: Eljárás a szélvédő vizsgálati területeinek meghatározásához a 'V' pontok függvényében az M 1 kategóriás járművek szélvédőin 19. Melléklet: Eljárás a 'H' pont és a törzs tényleges dőlésszögének meghatározásához a gépjárműben elfoglalt üléshelyzetben20. Melléklet: A jóváhagyott típussal megegyező gyártmány vizsgálata 21. Melléklet: Rendelkezések a járművön levő biztonsági üvegezés felszereléséhez. 43. számú Előírás EGYSÉGES FELTÉTELEK BIZTONSÁGI ÜVEGEZÉSEK ANYAGAINAK JÓVÁHAGYÁSÁHOZ 1. ALKALMAZÁSI TERÜLET 1.1. Ezt az Előírást alkalmazzák gépjárművek és pótkocsijuk szélvédőinek vagy más üvegeinek vagy térelválasztóinak biztonsági üvegezési anyagaira, és az ezekből készült szerelvényekre, kivéve azonban a világító és fényjelző készülékeket és műszerfalakat, valamint a különleges golyóálló üvegezéseket. Ez az Előírás nem vonatkozik kettős ablakokra. 2. MEGHATÁROZÁSOK A jelen Előírás alkalmazásában 2.1. "Edzett ablaküveg" olyan egyetlen üvegrétegből álló ablaküveg, amely különleges kezelést kapott mechanikai szilárdságának növelése és törés utáni darabjainak állapota érdekében "Réteges ablaküveg" olyan két vagy több üvegrétegből álló ablaküveget jelent, amelyet egy vagy több műanyagból készült közbenső réteg tart össze; ez lehet: "közönséges", amikor az üvegrétegek egyikét sem kezelték (edzették), vagy "kezelt", amikor legalább az egyik üvegréteget különleges módszerrel kezelték azért, hogy mechanikai szilárdságát megnöveljék, és törés utáni állapotát befolyásolják "Műanyaggal fedett biztonsági ablaküveg" olyan ablaküveget jelent, amelyeket a 2.1. és 2.2. bekezdésekben határoztak meg, és belső felületükön műanyag réteg van "Üveg-műanyag ablaküveg" olyan rétegezett, üvegből készült ablaküveget jelent, amely egy réteg üveg és egy vagy több réteg műanyag, és amelyekből legalább egy közbenső rétegként szerepel. A műanyag réteg(ek) a belső felületen helyezkednek el, amikor az ablaküveget a

9 járműre szerelik "Műanyag üvegezés" olyan üvegezési anyag, amely lényeges összetevőként egy vagy több nagy molekulasúlyú szerves polimer vegyületet tartalmaz, szilárd, feldolgozott termék-állapotú, és némelyik előállítási fokozatban, termékként történő feldolgozási állapotában ömlesztve alakítható "merev műanyag üvegezés" azokat a műanyag üvegezési anyagokat jelenti, amelyeket függőlegesen 50 milliméternél kisebb mértékben meghajlítanak a hajlítási vizsgálatban (3. Melléklet 12. bekezdés) "hajlékony műanyag üvegezés" azokat a műanyag üvegezési anyagokat jelenti, amelyeket függőlegesen 50 milliméternél nagyobb mértékben meghajlítanak a hajlítási vizsgálatban (3. Melléklet 12. bekezdés) 2.6. "Kettős ablak" két, a jármű ugyanazon nyílásába külön beépített, összeszerelt ablak-üveget jelent "Kettős üvegezésű ablaküveg-egység" két, a gyártáskor végleg összeszerelt ablaküvegből álló és ezeket egyforma hézaggal elválasztott egységet jelent "szimmetrikus kettős üvegezés" olyan kettős üvegezés, ahol a két üvegtábla ugyanolyan típusú (edzett, réteges, merev műanyag, stb.) vagy ugyanolyan fő és másodlagos jellemzőjük van, "aszimmetrikus kettős ablaküvegezés" olyan kettős ablaküveg, ahol a két üvegtábla különböző típusú (edzett, rétegezett, merev műanyag, stb.), vagy fő és másodlagos jellemzőjük különböző "Fő jellemzők" olyan jellemzőket jelentenek, amelyek értékelhetően módosítják a biztonsági ablaküveg optikai és/vagy mechanikai tulajdonságait úgy, hogy azok jelentős hatással vannak arra a feladatra, amelyet a járművön el kell látniuk. Ez a meghatározás magában foglalja a jóváhagyás birtokosának kereskedelmi megnevezését vagy márkajelét is "Másodlagos jellemzők" olyan jellemzőket jelentenek, amelyek képesek módosítani a járművön a biztonsági ablaküveg optikai és/vagy mechanikai tulajdonságait úgy, hogy azok hatással vannak arra a feladatra, amelyet a járművön ellátnak. Az ilyen módosítás mértékét a minőségi fokozat jelzőszáma jellemzi A "minőségi jelzőszám" kifejezés olyan kétfokozatú osztályozási rendszert jelent, amelyet mindegyik másodlagos jellemző változásánál a gyakorlatban megfigyelnek. Az '1' indexről a '2' indexre történő változás azt jelzi, hogy további vizsgálat szükséges "Szélvédőüveg kiterített területe" az üvegnek azt legkisebb négyszögletes területét jelenti, amelyből szélvédő gyártható "A szélvédőüveg dőlésszöge" a szélvédő felső és alsó szélén átmenő egyenes és egy függő-leges egyenes által bezárt szög, amely egyenesek a jármű hosszirányú tengelyét tartalmazó függőleges síkban fekszenek A hajlásszög mérését vízszintes talajon álló járművön kell elvégezni és személyszállító jármű esetén a jármű üzemanyaggal, hűtőfolyadékkal és kenőanyaggal teljesen feltöltve, szerszámokkal és pótkerékkel ellátva, üzemkész állapotban legyen (ha a jármű gyártója ezekkel, mint szabványos tartozékokkal ellátja); számításba kell venni a gépjárművezető és utasszállító jármű esetében az első ülésen helyet foglaló utas, a gépjárművezető és az utas tömegét, mindegyiket 75 ± 1 kg értékkel számolva Hidropneumatikus, hidraulikus vagy pneumatikus felfüggesztésű vagy a talaj feletti szabad magasságot a terhelés függvényében automatikusan állító szerkezettel ellátott járműveket a gyártó által meghatározott szokásos menetállapotban kell vizsgálni.

10 2.13. "Szélvédőüvegek csoportja" olyan különböző méretű és alakú szélvédőket tartalmazó csoport, amelyeket vizsgálatnak vetnek alá mechanikai szilárdságuk, törési természetük és környezeti hatásoknak való ellenállásuk ellenőrzése szempontjából "sík szélvédőüveg" olyan szélvédőt jelent, amelynek nincs nagyobb görbülete, amelynek magassága hosszúságban méterenként mérve nagyobb 10 mm szegmens-magasságnál; "hajlított szélvédőüveg" olyan szélvédőt jelent, amelynek olyan görbülete van, amelynek magassága hosszúságban méterenként mérve nagyobb 10 mm szegmens-magasságnál "A 'h' szegmens (szelvény) magasság" azt a legnagyobb távolságot jelenti, amelyet az ablaküveg szélein átmenő síktól az ablaküvegre közelítően merőlegesen az üveg belső felületéig mérnek (lásd 17. Melléklet 1. Ábra) "Az üvegezési anyag típusa" a bekezdésekben meghatározott olyan ablaküvegeket jelent, amelyek nem különböznek lényegesen a és számú Mellékletekben meghatározott fő és másodlagos jellemzőikben Bár a változás a fő jellemzőkben új termék-típust jelent, bizonyos esetekben az alak és méretek változása mégsem igényel új vizsgálatokat. Az egyes Mellékletekben előírt vizsgálatoknál az ablaküvegek csoportosíthatók, ha nyilvánvaló, hogy azok fő jellemzői hasonlók Az olyan ablaküvegek, amelyek csak másodlagos jellemzőikben különböznek, azonos típusoknak tekinthetők; bizonyos vizsgálatokat azonban végezzenek el az ilyen ablaküvegmintákon is, ha azok vizsgálatát kifejezetten előírják "Az 'r' görbület" a szélvédőüveg ívének legkisebb sugarának közelítő értéke a legnagyobb görbületű területen mérve "HIC" (Head Injury Criteria / ) érték a koponya/agy tompa merőleges ütközés következtében fellépő lassulási erőktől származó sérülési jellemzőinek értékelést jelent "Biztonsági üvegező anyag szükséges tulajdonsága a vezető kilátásához" "Biztonsági üvegező anyag szükséges tulajdonsága a vezető előre irányuló kilátásához" minden, a vezető R pontján átmenő sík előtt és a jármű hosszirányú középsíkjára merőlegesen elhelyezkedő olyan üvegező anyagra vonatkozik, amelyen keresztül a vezető láthatja az utat, amikor a járművet vezeti, vagy azzal manővert végez "Biztonsági üvegező anyag szükséges tulajdonsága a vezető hátra irányuló kilátásához" minden, a vezető R pontján átmenő sík mögött és a jármű hosszirányú középsíkjára merőlegesen elhelyezkedő olyan üvegező anyagra vonatkozik, amelyen keresztül a vezető láthatja az utat, amikor a járművet vezeti, vagy azzal manővert végez Az "homályosító sötétítés" olyan üvegezett területet jelent, amely megakadályozza a fény áthatolását Az "árnyékoló szalag" olyan üvegezett területet jelent, amely csökkenti a szabályos fényáteresztést Az "átlátszó terület" a teljes beüvegezett területet jelenti, beleértve bármely homályosító sötétítést és árnyékoló szalagot A "napfény-nyílás" a teljes beüvegezett területet jelenti, kivéve bármely homályosító sötétítést, de beleértve az árnyékoló szalagot A "közbenső réteg" minden olyan anyag, amely egybetartja a rétegelt üvegezést alkotó / Fej Sérülési Kritériumai

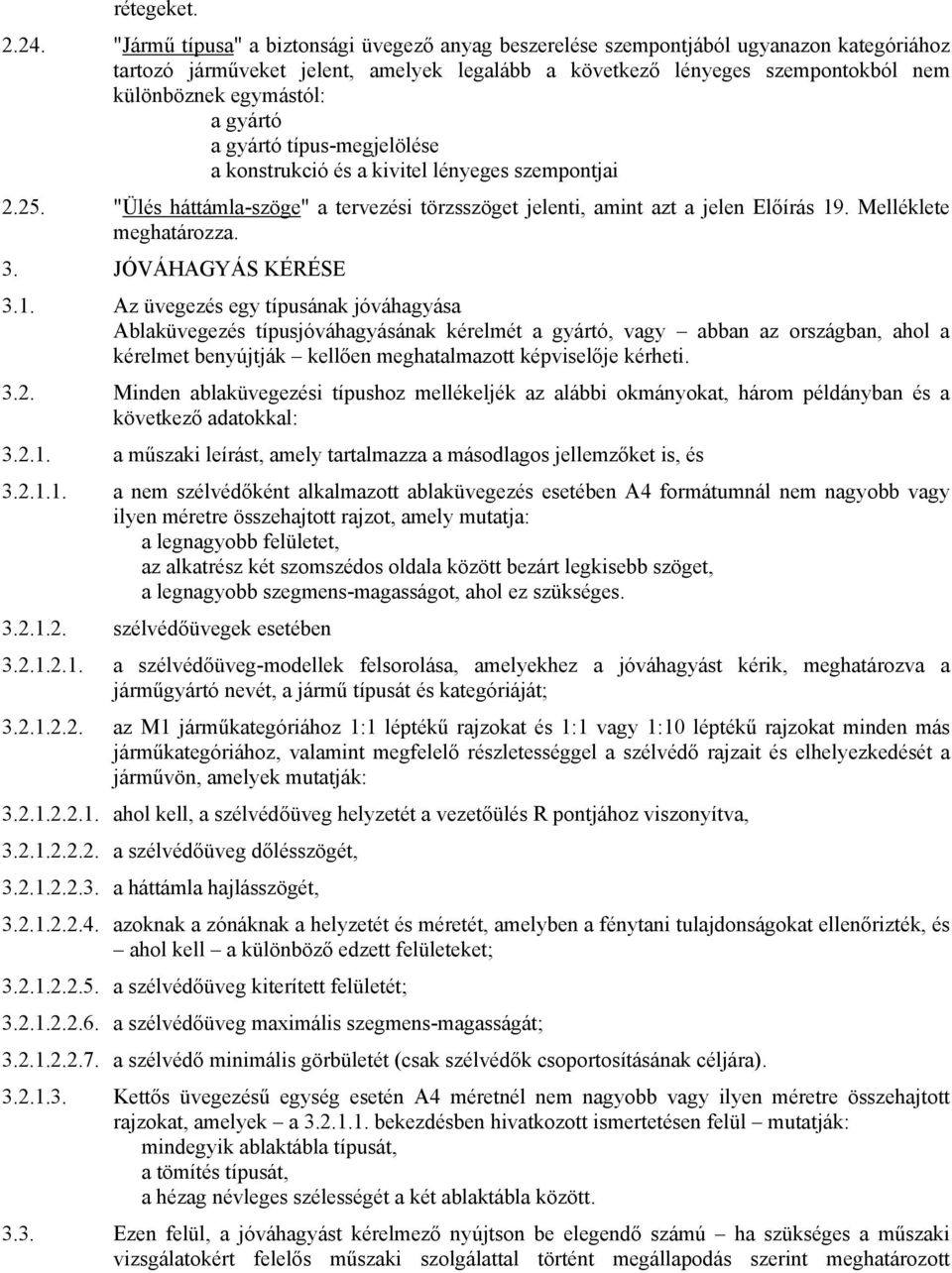

11 rétegeket "Jármű típusa" a biztonsági üvegező anyag beszerelése szempontjából ugyanazon kategóriához tartozó járműveket jelent, amelyek legalább a következő lényeges szempontokból nem különböznek egymástól: a gyártó a gyártó típus-megjelölése a konstrukció és a kivitel lényeges szempontjai "Ülés háttámla-szöge" a tervezési törzsszöget jelenti, amint azt a jelen Előírás 19. Melléklete meghatározza. 3. JÓVÁHAGYÁS KÉRÉSE 3.1. Az üvegezés egy típusának jóváhagyása Ablaküvegezés típusjóváhagyásának kérelmét a gyártó, vagy abban az országban, ahol a kérelmet benyújtják kellően meghatalmazott képviselője kérheti Minden ablaküvegezési típushoz mellékeljék az alábbi okmányokat, három példányban és a következő adatokkal: a műszaki leírást, amely tartalmazza a másodlagos jellemzőket is, és a nem szélvédőként alkalmazott ablaküvegezés esetében A4 formátumnál nem nagyobb vagy ilyen méretre összehajtott rajzot, amely mutatja: a legnagyobb felületet, az alkatrész két szomszédos oldala között bezárt legkisebb szöget, a legnagyobb szegmens-magasságot, ahol ez szükséges szélvédőüvegek esetében a szélvédőüveg-modellek felsorolása, amelyekhez a jóváhagyást kérik, meghatározva a járműgyártó nevét, a jármű típusát és kategóriáját; az M1 járműkategóriához 1:1 léptékű rajzokat és 1:1 vagy 1:10 léptékű rajzokat minden más járműkategóriához, valamint megfelelő részletességgel a szélvédő rajzait és elhelyezkedését a járművön, amelyek mutatják: ahol kell, a szélvédőüveg helyzetét a vezetőülés R pontjához viszonyítva, a szélvédőüveg dőlésszögét, a háttámla hajlásszögét, azoknak a zónáknak a helyzetét és méretét, amelyben a fénytani tulajdonságokat ellenőrizték, és ahol kell a különböző edzett felületeket; a szélvédőüveg kiterített felületét; a szélvédőüveg maximális szegmens-magasságát; a szélvédő minimális görbületét (csak szélvédők csoportosításának céljára) Kettős üvegezésű egység esetén A4 méretnél nem nagyobb vagy ilyen méretre összehajtott rajzokat, amelyek a bekezdésben hivatkozott ismertetésen felül mutatják: mindegyik ablaktábla típusát, a tömítés típusát, a hézag névleges szélességét a két ablaktábla között Ezen felül, a jóváhagyást kérelmező nyújtson be elegendő számú ha szükséges a műszaki vizsgálatokért felelős műszaki szolgálattal történt megállapodás szerint meghatározott

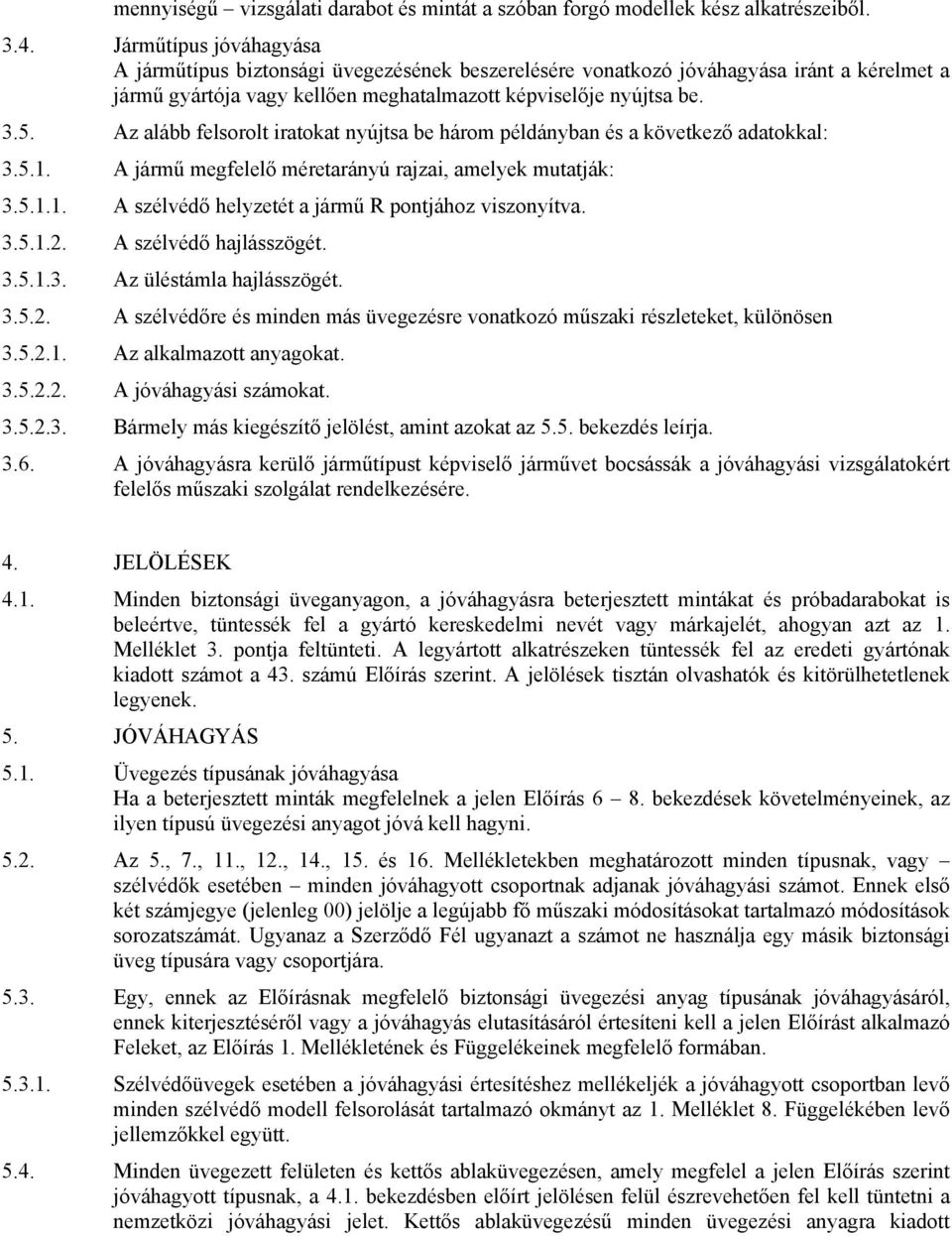

12 mennyiségű vizsgálati darabot és mintát a szóban forgó modellek kész alkatrészeiből Járműtípus jóváhagyása A járműtípus biztonsági üvegezésének beszerelésére vonatkozó jóváhagyása iránt a kérelmet a jármű gyártója vagy kellően meghatalmazott képviselője nyújtsa be Az alább felsorolt iratokat nyújtsa be három példányban és a következő adatokkal: A jármű megfelelő méretarányú rajzai, amelyek mutatják: A szélvédő helyzetét a jármű R pontjához viszonyítva A szélvédő hajlásszögét Az üléstámla hajlásszögét A szélvédőre és minden más üvegezésre vonatkozó műszaki részleteket, különösen Az alkalmazott anyagokat A jóváhagyási számokat Bármely más kiegészítő jelölést, amint azokat az 5.5. bekezdés leírja A jóváhagyásra kerülő járműtípust képviselő járművet bocsássák a jóváhagyási vizsgálatokért felelős műszaki szolgálat rendelkezésére. 4. JELÖLÉSEK 4.1. Minden biztonsági üveganyagon, a jóváhagyásra beterjesztett mintákat és próbadarabokat is beleértve, tüntessék fel a gyártó kereskedelmi nevét vagy márkajelét, ahogyan azt az 1. Melléklet 3. pontja feltünteti. A legyártott alkatrészeken tüntessék fel az eredeti gyártónak kiadott számot a 43. számú Előírás szerint. A jelölések tisztán olvashatók és kitörülhetetlenek legyenek. 5. JÓVÁHAGYÁS 5.1. Üvegezés típusának jóváhagyása Ha a beterjesztett minták megfelelnek a jelen Előírás 6 8. bekezdések követelményeinek, az ilyen típusú üvegezési anyagot jóvá kell hagyni Az 5., 7., 11., 12., 14., 15. és 16. Mellékletekben meghatározott minden típusnak, vagy szélvédők esetében minden jóváhagyott csoportnak adjanak jóváhagyási számot. Ennek első két számjegye (jelenleg 00) jelölje a legújabb fő műszaki módosításokat tartalmazó módosítások sorozatszámát. Ugyanaz a Szerződő Fél ugyanazt a számot ne használja egy másik biztonsági üveg típusára vagy csoportjára Egy, ennek az Előírásnak megfelelő biztonsági üvegezési anyag típusának jóváhagyásáról, ennek kiterjesztéséről vagy a jóváhagyás elutasításáról értesíteni kell a jelen Előírást alkalmazó Feleket, az Előírás 1. Mellékletének és Függelékeinek megfelelő formában Szélvédőüvegek esetében a jóváhagyási értesítéshez mellékeljék a jóváhagyott csoportban levő minden szélvédő modell felsorolását tartalmazó okmányt az 1. Melléklet 8. Függelékében levő jellemzőkkel együtt Minden üvegezett felületen és kettős ablaküvegezésen, amely megfelel a jelen Előírás szerint jóváhagyott típusnak, a 4.1. bekezdésben előírt jelölésen felül észrevehetően fel kell tüntetni a nemzetközi jóváhagyási jelet. Kettős ablaküvegezésű minden üvegezési anyagra kiadott

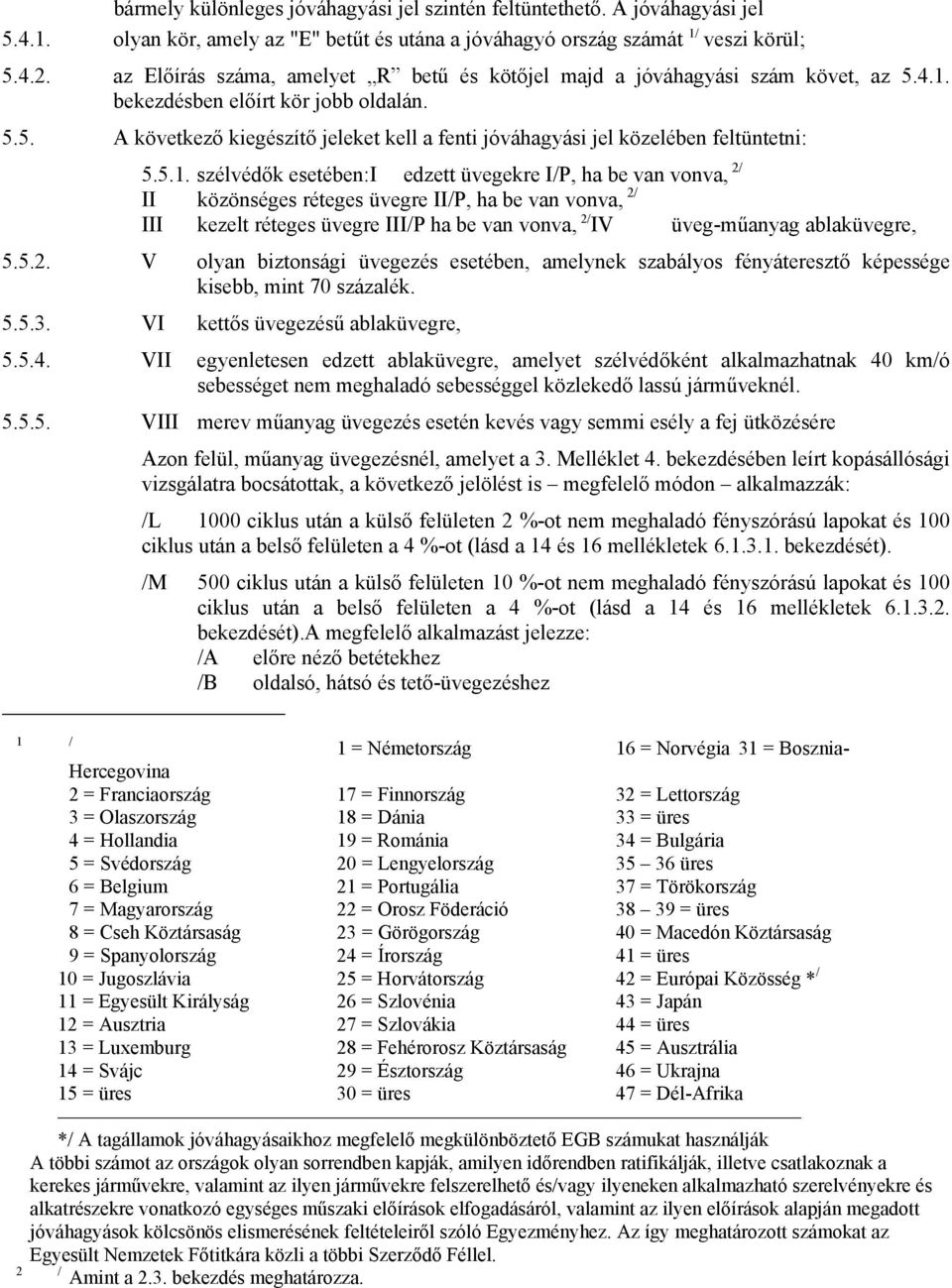

13 bármely különleges jóváhagyási jel szintén feltüntethető. A jóváhagyási jel olyan kör, amely az "E" betűt és utána a jóváhagyó ország számát 1/ veszi körül; az Előírás száma, amelyet R betű és kötőjel majd a jóváhagyási szám követ, az bekezdésben előírt kör jobb oldalán A következő kiegészítő jeleket kell a fenti jóváhagyási jel közelében feltüntetni: szélvédők esetében:i edzett üvegekre I/P, ha be van vonva, 2/ II közönséges réteges üvegre II/P, ha be van vonva, 2/ III kezelt réteges üvegre III/P ha be van vonva, 2/ IV üveg-műanyag ablaküvegre, V olyan biztonsági üvegezés esetében, amelynek szabályos fényáteresztő képessége kisebb, mint 70 százalék VI kettős üvegezésű ablaküvegre, VII egyenletesen edzett ablaküvegre, amelyet szélvédőként alkalmazhatnak 40 km/ó sebességet nem meghaladó sebességgel közlekedő lassú járműveknél VIII merev műanyag üvegezés esetén kevés vagy semmi esély a fej ütközésére Azon felül, műanyag üvegezésnél, amelyet a 3. Melléklet 4. bekezdésében leírt kopásállósági vizsgálatra bocsátottak, a következő jelölést is megfelelő módon alkalmazzák: /L 1000 ciklus után a külső felületen 2 %-ot nem meghaladó fényszórású lapokat és 100 ciklus után a belső felületen a 4 %-ot (lásd a 14 és 16 mellékletek bekezdését). /M 500 ciklus után a külső felületen 10 %-ot nem meghaladó fényszórású lapokat és 100 ciklus után a belső felületen a 4 %-ot (lásd a 14 és 16 mellékletek bekezdését).a megfelelő alkalmazást jelezze: /A előre néző betétekhez /B oldalsó, hátsó és tető-üvegezéshez 1 / 1 = Németország 16 = Norvégia 31 = Bosznia- Hercegovina 2 = Franciaország 17 = Finnország 32 = Lettország 3 = Olaszország 18 = Dánia 33 = üres 4 = Hollandia 19 = Románia 34 = Bulgária 5 = Svédország 20 = Lengyelország üres 6 = Belgium 21 = Portugália 37 = Törökország 7 = Magyarország 22 = Orosz Föderáció = üres 8 = Cseh Köztársaság 23 = Görögország 40 = Macedón Köztársaság 9 = Spanyolország 24 = Írország 41 = üres 10 = Jugoszlávia 25 = Horvátország 42 = Európai Közösség * / 11 = Egyesült Királyság 26 = Szlovénia 43 = Japán 12 = Ausztria 27 = Szlovákia 44 = üres 13 = Luxemburg 28 = Fehérorosz Köztársaság 45 = Ausztrália 14 = Svájc 29 = Észtország 46 = Ukrajna 15 = üres 30 = üres 47 = Dél-Afrika */ A tagállamok jóváhagyásaikhoz megfelelő megkülönböztető EGB számukat használják A többi számot az országok olyan sorrendben kapják, amilyen időrendben ratifikálják, illetve csatlakoznak a kerekes járművekre, valamint az ilyen járművekre felszerelhető és/vagy ilyeneken alkalmazható szerelvényekre és alkatrészekre vonatkozó egységes műszaki előírások elfogadásáról, valamint az ilyen előírások alapján megadott jóváhagyások kölcsönös elismerésének feltételeiről szóló Egyezményhez. Az így meghatározott számokat az Egyesült Nemzetek Főtitkára közli a többi Szerződő Féllel. 2 / Amint a 2.3. bekezdés meghatározza.

14 /C olyan helyeken, ahol csekély vagy semmi valószínűsége nincs a fej ütközésének IX. hajlékony műanyag üvegezés esetén X. merev műagyag kettős üvegezés esetén. Azon felül, a megfelelő alkalmazást jelöljék: /A előre néző lapoknál; /B oldalt, hátul és tetőn levő üvegezésnél; /C olyan helyen, ahol kevés vagy semmi esély a fej ütközésére Olyan műanyag üvegezésnél, amelyet a 3. Melléklet 4. bekezdésében leírt kopásállósági vizsgálatra bocsátottak, a következő jelöléseket is megfelelő módon alkalmazzák: /L 1000 ciklus után a külső felületen 2 %-ot nem meghaladó fényszórású lapokat és 100 ciklus után a belső felületen a 4 %-ot (lásd a 6. Melléklet bekezdését). /M 500 ciklus után a külső felületen 10 %-ot nem meghaladó fényszórású lapokat és 100 ciklus után a belső felületen a 4 %-ot (lásd a 16 Mellékletek bekezdését) A jóváhagyási jel és jelkép világosan olvasható és kitörülhetetlen legyen. Kiegészítő jelképeket egyesíteni kell a jóváhagyási jellel. 5.7 A jelen Előírás 2A Melléklete példákat ad a jóváhagyási jel elrendezésére Járműtípus jóváhagyása Ha a jelen Előírás szerint jóváhagyásra beterjesztett jármű megfelel a jelen Előírás 21. Mellékletében leírt követelményeknek, a járműtípust hagyják jóvá Minden típusnak adjanak jóváhagyási számot. Ennek első két számjegye (jelenleg 00) jelölje a legújabb fő műszaki módosításokat tartalmazó módosítások sorozatszámát. Ugyanaz a Szerződő Fél ugyanazt a számot ne használja egy másik, a fenti bekezdésben meghatározott járműtípusra Egy, ennek az Előírásnak megfelelő járműtípus jóváhagyásáról, ennek kiterjesztéséről vagy a jóváhagyás elutasításáról vagy a gyártás végleges beszüntetéséről értesítsék az évi Egyezményhez csatlakozott és a jelen Előírást alkalmazó Szerződő Feleket az Előírás 1A Mellékletének megfelelő formában Minden, a jelen Előírás szerint jóváhagyott járműtípusnak megfelelő járművön feltűnően és a jóváhagyási iraton meghatározott könnyen hozzáférhető helyen tüntessék fel a nemzetközi jóváhagyási jelet, amely olyan kör, amely az "E" betűt és utána a jóváhagyó ország 1/ számát veszi körül; a jelen Előírás száma, amelyet R betű, kötőjel és a jóváhagyási szám követ az bekezdésben előírt kör jobb oldalán Ha a jóváhagyott járműtípus megfelel az Egyezményhez csatolt egy vagy több olyan Előírásnak abban az országban, ahol a jelen Előírás szerint a jóváhagyást megadták, az bekezdésben előírt jelképet nem szükséges megismételni. Ilyen esetben minden olyan Előírás kiegészítő számait és jelképeit, amelyek szerint jóváhagyást adta ki abban az országban, amely a jelen Előírás szerint is megadta a jóváhagyást, függőleges oszlopban helyezzék el az bekezdésben előírt jelkép jobb oldalán A jóváhagyási jel tisztán olvasható és kitörülhetetlen legyen. 1 / Lásd az bekezdés 1/ lábjegyzetét.

15 5.14. A jóváhagyási jelet a járművön az adattáblához közel helyezze el a gyártó A jelen Előírás 2B Melléklete példákat ad a jóváhagyási jel elrendezésére. 6. ÁLTALÁNOS KÖVETELMÉNYEK 6.1. Minden üvegezési anyag, beleértve a szélvédőnek való anyagot is, olyan legyen, hogy törés esetén a testi sérülés veszélye a lehető legkisebbre csökkenjen. Az üvegezési anyag kellően ellenálló legyen minden, a szokásos forgalomban előforduló véletlen eseménnyel, a légköri és hőmérsékleti viszonyokkal, kémiai behatással, égéssel és kopással szemben A biztonsági üvegezési anyag azon felül megfelelően átlátszó legyen, a szélvédőn átnézve ne torzítsa a tárgyakat észrevehetően, és ne keltsen semmilyen tévedési lehetőséget a közúti közlekedésben alkalmazott jelzések és fényjelzők színei között. A szélvédő anyagának törése esetén a vezető még elég világosan láthassa az utat ahhoz, hogy járművét biztonságosan fékezze és megállítsa. 7. RÉSZLETES KÖVETELMÉNYEK A biztonsági üvegezés minden típusa attól a kategóriától függően, amelyhez tartozik teljesítse a következő részletes követelményeket: 7.1. az edzett üvegezésű szélvédők tekintetében a 4. Melléklet követelményeit, 7.2. az egyenletesen edzett üvegezés tekintetében az 5. Melléklet követelményeit, 7.3. közönséges rétegelt üvegezésű szélvédő tekintetében a 6. Melléklet követelményeit, 7.4. közönséges rétegelt üvegezés tekintetében a 7. Melléklet követelményeit, 7.5. edzett réteges üvegezésű szélvédő tekintetében a 8. Melléklet követelményeit, 7.6. műanyaggal bevont biztonsági üvegezés tekintetében a fent felsorolt követelményeken túl a 9. Melléklet követelményeit, 7.7. az üveg-műanyag szélvédők üvegezés tekintetében a 10. Melléklet követelményeit, 7.8. üveg-műanyag üvegezésre, amely nem szélvédő, a 11. Melléklet követelményeit, 7.9. a kettős üvegezésű ablakoknál a 12. Melléklet követelményeit, a merev műanyag ablakfelület tekintetében a 14. Melléklet követelményeit, a hajlékony műanyag ablakfelület tekintetében a 15. Melléklet követelményeit, a merev műanyag kettős üvegezésű egységeknél a 16. Melléklet követelményeit. 8. VIZSGÁLATOK 8.1 A jelen Előírás a következő vizsgálatokat írja elő: Törés-vizsgálat A vizsgálat célja: ellenőrizni, hogy az ablaküvegtöréséből származó törmelékek és szilánkok olyanok-e, hogy a sérülés kockázatát a legkisebbre csökkentik, és szélvédőüvegek esetében a törés után visszamaradó kiláthatóság ellenőrzése Mechanikai szilárdság vizsgálata Golyós ütésvizsgálat A vizsgálatnak két formája van; az egyik 227 g tömegű golyót, a másik 2260 g tömegű golyót használ vizsgálat 227 grammos golyóval: ennek a vizsgálatnak a célja felmérni a réteges üveg közbenső rétegének adhézióját és az egyenletesen edzett üveg és a műanyag üvegezés szilárdságát;

16 vizsgálat 2260 grammos golyóval: ennek a vizsgálatnak a célja felmérni a réteges üvegnek a golyó áthatolásával szembeni ellenállást Fejformás-ütővizsgálat A vizsgálat célja igazolni, hogy az üvegezés megfelel a sérülés korlátozásához kapcsolódó követelményeknek a fej szélvédőnek, réteges üvegnek, üveg-műanyag üvegezésnek és merev műanyagnak, vagy oldalablakban használt kettős üvegezésű ablaknak ütközéskor Környezeti hatásoknak való ellenállás vizsgálata Kopásállósági vizsgálat A vizsgálat célja az, hogy meghatározzák, vajon a biztonsági üvegezés kopásállósága túllépi-e a meghatározott értéket Nagy hőfokkal szembeni ellenállás vizsgálata A vizsgálat célja igazolni, hogy buborékok vagy más hibák nem képződnek a réteges üveg vagy üveg-műanyag ablaküveg közbenső rétegében, amikor azokat hosszabb ideig nagy hőfoknak teszik ki Sugárzásállóság vizsgálata A vizsgálat célja meghatározni, vajon a réteges ablaküvegek, üveg-műanyag ablaküvegek vagy műanyaggal borított ablaküvegek fényáteresztése jelentősen csökken-e, ha hosszabb ideig sugárzásnak vannak kitéve, és hogy az üveg jelentősen elszíneződik-e Nedvességállóság vizsgálata A vizsgálat célja meghatározni, vajon a rétegezett üvegtábla, az üveg-műanyag tábla vagy a műanyaggal borított üvegtábla és a merev műagyag ellenáll-e jelentős rongálódás nélkül a hosszú ideig tartó légköri nedvességnek Hőfokváltozással szembeni ellenállás vizsgálata A vizsgálat célja ellenőrizni, hogy a fenti 2.3. és 2.4. bekezdésekben meghatározott biztonsági üvegeknél használt műanyag jelentős rongálódás nélkül ellenáll-e a hosszú ideig tartó szélsőséges hőmérsékletnek Ellenállás időjárást szimuláló vizsgálatnak A vizsgálat célja igazolni a műanyag üvegezés ellenállását a szimulált légköri öregedésnek Keresztbe vágásos vizsgálat A vizsgálat célja, hogy megállapítsák vajon a merev műanyag üvegezés kopásálló bevonatának tapadó képessége elegendő-e Optikai tulajdonságok Fényátbocsátás vizsgálata A vizsgálat célja meghatározni, vajon a biztonsági üvegezés szabályos fény-áteresztése meghaladja-e a meghatározott értéket Optikai torzítás vizsgálata A vizsgálat célja igazolni, hogy a szélvédőn keresztül látható tárgy torzítása nem olyan mértékű, mint ami valószínűleg zavarja a gépjárművezetőt Kettős kép kialakulásának vizsgálata A vizsgálat célja igazolni, hogy a másodlagos kép szögben történő elkülönülése az elsődleges képtől nem lép túl egy meghatározott értéket Színazonosság vizsgálata A vizsgálat célja igazolni, hogy nincs kockázata a színtévesztésének a szélvédőn keresztül Égési viselkedés (tűzállósági vizsgálat) vizsgálata

17 A vizsgálat a célja ellenőrizni azt, hogy a fenti 2.3., 2.4. és 2.5. bekezdésekben meghatározott biztonsági üveganyag égési sebessége kellően alacsony-e Kémiai ellenállóság vizsgálata A vizsgálat célja megvizsgálni, hogy a fenti 2.3., 2.4. és 2.5. bekezdésekben meghatározott biztonsági üvegezési anyag jelentős rongálódás nélkül ellenáll-e a szokásosan jelenlevő vagy a járműben használt vegyszerek (pl. tisztítószerek) hatásainak Hajlékonysági és hajtogatási vizsgálat A vizsgálat célja annak meghatározása, vajon a műanyag üvegezési anyagot merev vagy hajlékony kategóriába sorolják-e Az Előírás bekezdéseiben meghatározott kategóriás üvegezési anyagokra előírt vizsgálatok A biztonsági üvegezési anyagokat a következő, és táblázatokban felsorolt vizsgálatoknak kell alávetni A biztonsági üvegtáblákat a következő táblázatban felsorolt vizsgálatoknak kell alávetni: Szélvédők Nem szélvédők Vizsgálatok Edzett üvegek Közönséges Kezelt réteges Üveg - Edzett Réteges réteges üvegek üvegek műanyag üveg üveg I I-P II II-P III III-P IV Szilánkosodás A4/3 A4/2 A8/4 A8/4 A5/2 Mechanikai szilárdság: 227 g golyó 2260 g golyó A6/4.3 A6/4.2 A6/4.3 A6/4.2 A6/4.3 A6/4.2 A6/4.3 A6/4.2 A6/4.3 A6/4.2 Üveg - műanyag A5/3.1 A7/4 A7/4 Vizsgálat fejformával 1/ A4/3 A4/3 A6/3 A6/3 A6/3 A6/3 A10/3 A7/3 A11/3 Koptatás: Külső felület A9/2 A6/5.1 A6/5.1 A9/2 A6/5.1 A6/5.1 A9/2 A6/5.1 A9/2 A6/5.1 A6/5.1 A9/2 2/ A9/2 2/ A9/2 Belső felület Hőállóság A3/5 A3/5 A3/5 A3/5 A3/5 A3/5 A3/5 Sugárzás A3/6 A3/6 A3/6 A3/6 A3/6 A3/6 A3/6 A3/6 Nedvesség A3/7 A3/7 A3/7 A3/7 A3/7 A3/7 A3/7 A3/7 A3/7 Fényátbocsátás A3/9.1 A3/9.1 A3/9.1 A3/9.1 A3/9.1 A3/9.1 A3/9.1 A3/9.1 A3/9.1 A3/9.1 Optikai torzítás A3/9.2 A3/9.2 A3/9.2 A3/9.2 A3/9.2 A3/9.2 A3/9.2 Szellemkép A3/9.3 A3/9.3 A3/9.3 A3/9.3 A3/9.3 A3/9.3 A3/9.3 A3/9.2 3/ A3/9.3 3/ Színazonosítás A3/9.4 A3/9.4 A3/9.4 A3/9.4 A3/9.4 A3/9.4 A3/9.4 Ellenállás hőváltozásnak A3/8 A3/8 A3/8 A3/8 A3/8 2/ A3/8 2/ A3/8 Tűzállóság A3/10 A3/10 A3/10 A3/10 A3/10 2/ A3/10 Ellenállás A3/11 A3/11 A3/11 A3/11 A3/11 2/ vegyszereknek A3/11 2/ A3/11 1/ Ezt a vizsgálatot kettős üvegezésű ablakon a 12. Melléklet 3. bekezdése (A12/3) szerint végezzék. 2/ Ha a belső oldalon műanyaggal bevont. 3/ Ezt a vizsgálatot csak egyenletesen edzett olyan üvegtáblán kell elvégezni, amelyet csak a 40 km/ó sebességnél lassabban mozgó lassú járműveken használnak. Megjegyzés: pl. az A4/3 hivatkozás a táblázatban azt a Függeléket (4) és a bekezdést (3) jelöli, amely a megfelelő vizsgálatot leírja, és az elfogadás követelményét meghatározza.

18 A műanyag üvegezési anyagokat a következő Táblázat szerint vizsgálják:

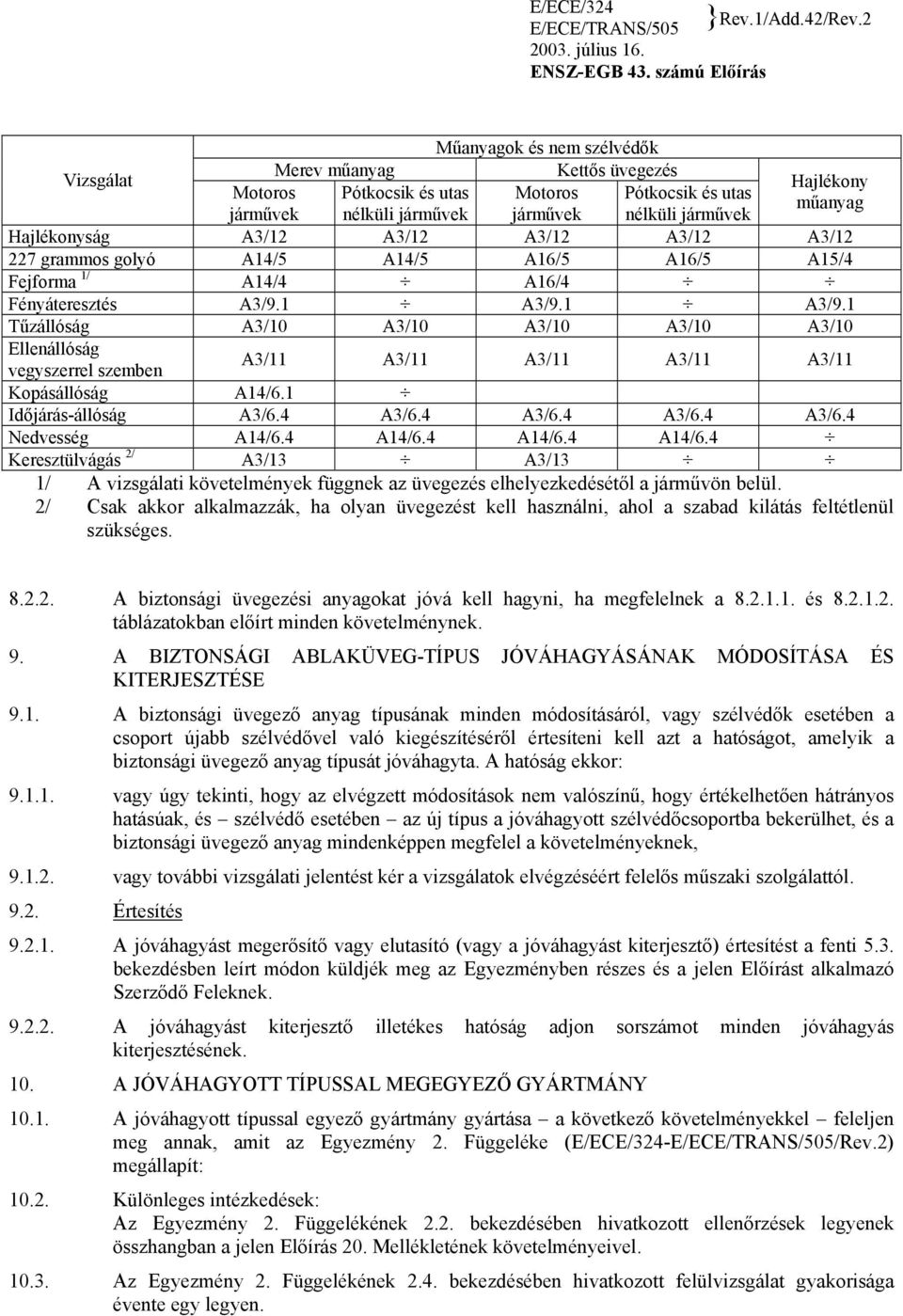

19 E/ECE/324 }Rev.1/Add.42/Rev.2 E/ECE/TRANS/ július 16. ENSZ-EGB 43. számú Előírás Műanyagok és nem szélvédők Merev műanyag Kettős üvegezés Vizsgálat Hajlékony Motoros Pótkocsik és utas Motoros Pótkocsik és utas műanyag járművek nélküli járművek járművek nélküli járművek Hajlékonyság A3/12 A3/12 A3/12 A3/12 A3/ grammos golyó A14/5 A14/5 A16/5 A16/5 A15/4 Fejforma 1/ A14/4 A16/4 Fényáteresztés A3/9.1 A3/9.1 A3/9.1 Tűzállóság A3/10 A3/10 A3/10 A3/10 A3/10 Ellenállóság vegyszerrel szemben A3/11 A3/11 A3/11 A3/11 A3/11 Kopásállóság A14/6.1 Időjárás-állóság A3/6.4 A3/6.4 A3/6.4 A3/6.4 A3/6.4 Nedvesség A14/6.4 A14/6.4 A14/6.4 A14/6.4 Keresztülvágás 2/ A3/13 A3/13 1/ A vizsgálati követelmények függnek az üvegezés elhelyezkedésétől a járművön belül. 2/ Csak akkor alkalmazzák, ha olyan üvegezést kell használni, ahol a szabad kilátás feltétlenül szükséges A biztonsági üvegezési anyagokat jóvá kell hagyni, ha megfelelnek a és táblázatokban előírt minden követelménynek. 9. A BIZTONSÁGI ABLAKÜVEG-TÍPUS JÓVÁHAGYÁSÁNAK MÓDOSÍTÁSA ÉS KITERJESZTÉSE 9.1. A biztonsági üvegező anyag típusának minden módosításáról, vagy szélvédők esetében a csoport újabb szélvédővel való kiegészítéséről értesíteni kell azt a hatóságot, amelyik a biztonsági üvegező anyag típusát jóváhagyta. A hatóság ekkor: vagy úgy tekinti, hogy az elvégzett módosítások nem valószínű, hogy értékelhetően hátrányos hatásúak, és szélvédő esetében az új típus a jóváhagyott szélvédőcsoportba bekerülhet, és a biztonsági üvegező anyag mindenképpen megfelel a követelményeknek, vagy további vizsgálati jelentést kér a vizsgálatok elvégzéséért felelős műszaki szolgálattól Értesítés A jóváhagyást megerősítő vagy elutasító (vagy a jóváhagyást kiterjesztő) értesítést a fenti 5.3. bekezdésben leírt módon küldjék meg az Egyezményben részes és a jelen Előírást alkalmazó Szerződő Feleknek A jóváhagyást kiterjesztő illetékes hatóság adjon sorszámot minden jóváhagyás kiterjesztésének. 10. A JÓVÁHAGYOTT TÍPUSSAL MEGEGYEZŐ GYÁRTMÁNY A jóváhagyott típussal egyező gyártmány gyártása a következő követelményekkel feleljen meg annak, amit az Egyezmény 2. Függeléke (E/ECE/324-E/ECE/TRANS/505/Rev.2) megállapít: Különleges intézkedések: Az Egyezmény 2. Függelékének 2.2. bekezdésében hivatkozott ellenőrzések legyenek összhangban a jelen Előírás 20. Mellékletének követelményeivel Az Egyezmény 2. Függelékének 2.4. bekezdésében hivatkozott felülvizsgálat gyakorisága évente egy legyen.

20 20. oldal és ezek 11. ELJÁRÁS A JÓVÁHAGYOTT TÍPUSTÓL ELTÉRŐ GYÁRTMÁNY ESETÉRE Valamely biztonsági üvegező anyag típusra a jelen Előírás szerint megadott jóváhagyás visszavonható, ha a fenti bekezdésben lefektetett követelmények nem teljesülnek Ha az Egyezményhez csatlakozott és ezt az Előírást alkalmazó Szerződő Fél visszavon egy előzőleg kiadott jóváhagyást, azonnal értesítse erről azokat a Szerződő Feleket, akik ezt az Előírást alkalmazzák, a jelen Előírás 1. Mellékletében levő mintának megfelelő értesítéssel. 12. ÁTMENETI RENDELKEZÉSEK Ennek az Előírásnak az eredeti szövegéhez csatolt 3. Kiegészítés hatályba lépésének időpontjától a jelen Előírást alkalmazó egyetlen Szerződő Fél sem utasíthatja el a 3. Kiegészítést tartalmazó jelen Előírás szerinti jóváhagyásért folyamodókat A 3. Kiegészítés hatálybalépésének hivatalos időpontja után 24 hónappal az ezt az Előírást alkalmazó Szerződő Fél elutasíthatja olyan biztonsági üvegek jóváhagyásának elismerését, amelyek nem viselik ennek az Előírásnak az 5.5. bekezdésében előírt jelképet. 13. A GYÁRTÁS VÉGLEGES BESZÜNTETÉSE Ha a jóváhagyás birtokosa véglegesen beszünteti a jelen Előírás szerint jóváhagyott biztonsági üvegező anyagtípus gyártását, értesítse erről azt a hatóságot, amelyik a jóváhagyást kiadta. Ez a hatóság az értesítés kézhezvétele után tájékoztassa erről az évi Egyezményhez csatlakozott és ezt az Előírást alkalmazó többi Szerződő Felet a jelen Előírás 1. Mellékletében levő mintának megfelelő értesítéssel. 14. A JÓVÁHAGYÁSI VIZSGÁLATOKÉRT FELELŐS MŰSZAKI SZOLGÁLATOK ÉS A JÓVÁHAGYÓ HATÓSÁGOK NEVE ÉS CÍME Az évi Egyezményhez csatlakozott és ezt az Előírást alkalmazó Szerződő Felek közöljék az Egyesült Nemzetek Titkárságával a jóváhagyási vizsgálatok lefolytatásáért felelős műszaki szolgálatok nevét és címét, és annak a hatóságnak a nevét és címét, ahova meg kell küldeni a jóváhagyásról vagy annak kiterjesztéséről, elutasításáról vagy visszavonásáról, vagy a gyártás végleges beszüntetéséről szóló, de más országban kiadott értesítéseket. 15. A jóváhagyási vizsgálatok lefolytatásáért felelős műszaki szolgálatok feleljenek meg a vizsgáló laboratóriumok működésére vonatkozó összehangolt szabványoknak (ISO/CEI Guide 25). Ezen túlmenően, ezeket az a jóváhagyó hatóság jelölje ki, amelyik számára a jóváhagyási vizsgálatokat végzik. 20

21 21 oldal 1A. Melléklet [legnagyobb méret: A4 ( mm)] ÉRTESÍITÉS E 1/ neve Kiadta: a jóváhagyó hatóság... A biztonsági üvegező anyag-típus JÓVÁHAGYÁSÁRÓL 2/ a 43. számú Előírás szerint. A jóváhagyás száma: 1. A biztonsági üvegező anyag osztálya: JÓVÁHAGYÁSÁNAK KITERJESZTÉSÉRŐL JÓVÁHAGYÁSÁNAK ELUTASÍTÁSÁRÓL JÓVÁHAGYÁSÁNAK VISSZAVONÁSÁRÓL GYÁRTÁSÁNAK VÉGLEGES BESZÜNTETÉSÉRŐL A kiterjesztés száma: 2. Az üvegezés leírása: az 1.,2.,3.,4.,5.,6.,7.,8. és 9. 2 / Függelékekre és szélvédő esetében a 10. Függeléknek megfelelő felsorolásra kell hivatkozni. 3. Kereskedelmi név vagy márkajelzés: 4. A gyártó neve és címe: 5. Ha szükséges, a gyártó képviselőjének neve és címe: 6. A jóváhagyást kérték: 7. A jóváhagyási vizsgálatokért felelő műszaki szolgálat: 8. A műszaki szolgálat jelentésének dátuma: 9. A műszaki szolgálat jelentésének száma: 10. A jóváhagyást megadták / elutasították / kiterjesztették / visszavonták 2/ 11. A jóváhagyás kiterjesztésének indoka: 12. Észrevételek: 13. Hely: 14. Dátum: 15. Aláírás: 16. Azokat, a jóváhagyást kiadó hatóságnál irattárba helyezett okmányoknak a felsorolását, amelyek kérésre hozzáférhetők, az értesítéshez csatolták. 2 / A nem megfelelőt törölni!

22 22. oldal 1A. Melléklet 1. Függelék EDZETT SZÉLVÉDŐÜVEG (Fő és másodlagos jellemzők a 43. számú Előírás 4. vagy 9. Melléklete szerint) / Jóváhagyási szám: Kiterjesztés száma: Fő jellemzők: Alak kategóriája: Vastagság kategóriája: Szélvédő névleges vastagsága: Műanyag bevonatok névleges vastagsága: Másodlagos jellemzők: Az anyag természete (síküveg, úsztatott üveg, táblaüveg): Az üveg színezése: A műanyag(ok) színezése: Beépített áramvezeték (igen / nem): Beépített homályosító sötétítés (igen / nem): Megjegyzések: Csatolt okmányok: szélvédők felsorolása (lásd 8. Melléklet). 1. Melléklet 2. Függelék EGYENLETESEN EDZETT ABLAKÜVEG (Fő és másodlagos jellemzők a 43. számú Előírás 5. vagy 9. Melléklete szerint) / Jóváhagyási szám: Kiterjesztés száma: Fő jellemzők: 22 / / Csatolni kell: a szélvédők jellemzőinek adatait (lásd 10. Függelék) Csatolni kell (ha szükséges): a szélvédők jellemzőinek adatait (lásd 10. Függelék)

23 23 oldal Nem szélvédő (igen / nem): Szélvédő(k) lassú járművekhez: Alak kategóriája: Az edzési eljárás természete: Vastagsági kategória: A műanyag bevonat természete és típusa: A műanyag bevonat(ok) névleges vastagsága: Másodlagos jellemzők: Az anyag természete (síküveg, úsztatott üveg, táblaüveg): Az üveg színezése: A műanyag borítás színezése: Beépített áramvezetékek (igen / nem): Beépített homályosító sötétítés (igen / nem): Jóváhagyott követelmények: Legnagyobb terület (lapos üveg): Legkisebb szög: Legnagyobb kiterített terület (hajlított üveg): Legnagyobb szegmens-magasság: Megjegyzések: Csatolt okmányok: szélvédők felsorolása (ha van) (lásd 8. Melléklet) 1A. Melléklet 3. Függelék RÉTEGES SZÉLVÉDŐÜVEG (Fő és másodlagos jellemzők a 43. számú Előírás 6., 8. vagy 9. Melléklete szerint) / Jóváhagyás száma: Kiterjesztés száma: Fő jellemzők: Üvegrétegek száma: Közbenső rétegek száma: A szélvédő névleges vastagsága: A közbenső rétegek névleges vastagsága: Az üveg különleges kezelése: A közbenső réteg(ek) természete és típusa: A közbenső réteg(ek) színezése (részleges / teljes) A műanyag bevonat(ok) természete és típusa: A műanyag bevonat(ok) névleges vastagsága: / Csatolják a szélvédők jellemzőinek adatait (lásd 10. Függelék)

24 24. oldal Másodlagos jellemzők: Az anyag természete (síküveg, úsztatott üveg, táblaüveg): Az üveg színezése (színtelen / színezett): A műanyag borítás színezése: Beépített áramvezetők (igen / nem): Beépített homályosító sötétítés (igen / nem): Megjegyzések: 1A. Melléklet 4. Függelék RÉTEGES ABLAKÜVEG, AMELY NEM SZÉLVÉDŐ (Fő és másodlagos jellemzők a 43. számú Előírás 7. vagy 9. Melléklete szerint) Jóváhagyás száma: Fő jellemzők: Üvegrétegek száma: Közbenső rétegek száma: Vastagsági kategória: A közbenső réteg(ek) névleges vastagsága: Az üveg különleges kezelése: A közbenső réteg(ek) természete és típusa: A műanyag borítás(ok) vastagsága: A műanyag bevonat(ok) névleges vastagsága: Kiterjesztés száma: Másodlagos jellemzők: Az anyag természete (síküveg, úsztatott üveg, táblaüveg): A közbenső réteg színezése (színtelen / színezett) Az üveg színezése: A műanyag borítás színezése: Beépített áramvezetők (igen / nem) Beépített homályosító sötétítés Megjegyzések: 24

25 25 oldal 1A. Melléklet 5. Függelék ÜVEG-MŰANYAG SZÉLVÉDŐ (Fő és másodlagos jellemzők a 43. számú Előírás 10. Melléklete szerint) / Jóváhagyási szám: Kiterjesztési szám: Fő jellemzők: Alak kategóriája: Műanyag rétegek száma: Az üveg névleges vastagsága: Az üveg kezelése: (igen / nem): A szélvédő névleges vastagsága: A közbenső rétegként alkalmazott műanyag réteg(ek) névleges vastagsága: A közbenső rétegként alkalmazott műanyag réteg(ek) természete és típusa: Külső műanyag réteg természete és típusa: Másodlagos jellemzők Az anyag természete (síküveg, úsztatott üveg, táblaüveg): Az üveg színezése: A műanyag réteg(ek) színezése (teljesen / részlegesen): Beépített áramvezetők (igen / nem): Beépített homályosító sötétítés Megjegyzések: 1A. Melléklet 6. Függelék ÜVEG-MŰANYAG ABLAKÜVEG, AMELY NEM SZÉLVÉDŐ (Fő és másodlagos jellemzők a 43. számú Előírás 11. Melléklete szerint) Jóváhagyási szám: Fő jellemzők: A műanyag rétegek száma: Az üveg részeinek vastagsága: Kiterjesztés száma: / Csatolják a szélvédők jellemzőinek adatait (lásd 10. Függelék)

26 26. oldal Az üveg részeinek kezelése (igen / nem): A táblaüveg névleges vastagsága: A közbenső rétegként alkalmazott műanyag réteg(ek) névleges vastagsága: A közbenső rétegként alkalmazott műanyag réteg(ek) természete és típusa: A külső műanyag réteg természete és típusa: Másodlagos jellemzők: Az anyag természete (síküveg, úsztatott üveg, táblaüveg): Az üveg színezése (színtelen / színezett): A műanyag réteg színezése (teljes / részleges): Beépített vezetékek (igen / nem): Beépített homályosító sötétítés (igen / nem): Megjegyzések: 26

27 27 oldal 1A. Melléklet 7. Függelék KETTŐS ÜVEGEZÉSŰ EGYSÉGEK (Fő és másodlagos jellemzők a 43. számú Előírás 12. Melléklete szerint) Jóváhagyási szám: Kiterjesztés száma: Fő jellemzők: A kettős üvegezésű egység összeállítása (szimmetrikus / aszimmetrikus): A rés névleges vastagsága: Az összeszerelés módszere: Az 5., 7., 9., 11. vagy 14. Mellékletekben meghatározott mindegyik üveg típusa: Csatolt okmányok: A szimmetrikus kettős üvegezésű egység két táblájához egy űrlap annak a mellékletnek megfelelően, amely szerint a táblákat megvizsgálták vagy jóváhagyták. Az aszimmetrikus kettős üvegezésű egység mindegyik táblájához egy űrlap annak a Mellékletnek megfelelően, amely szerint a táblákat megvizsgálták vagy jóvá Megjegyzések: Jóváhagyási szám: 1A. Melléklet 8. Függelék MEREV MŰANYAG TÁBLÁK NEM SZÉLVÉDŐKHÖZ (Fő és másodlagos jellemzők a 43. számú Előírás 14. Melléklete szerint) Fő jellemzők: Az anyag vegyi megjelölése: Az anyag osztályba sorolása a gyártó által: Gyártási eljárás: Alak és méretek: Névleges vastagság: A merev műanyag színezése: A felület bevonatának természete és típusa: Másodlagos jellemzők: Beépített vezetékek (igen / nem) Megjegyzések: Jóváhagyási szám: Kiterjesztés száma: 1A. Melléklet 9. Függelék HAJLÉKONY MŰANYAG TÁBLÁK NEM SZÉLVÉDŐKHÖZ (Fő és másodlagos jellemzők a 43. számú Előírás 15. Melléklete szerint) Fő jellemzők: Az anyag vegyi megjelölése: Kiterjesztés száma:

28 28. oldal Gyártási eljárás: Névleges vastagság: A merev műanyag színezése: A felület bevonatának természete és típusa: Másodlagos jellemzők: Nincs másodlagos jellemző (igen / nem) Megjegyzések: 28

29 29 oldal 1A. Melléklet 10. függelék SZÉLVÉDŐÜVEGEK FELSOROLÁSÁNAK TARTALMA 1/ A jelen jóváhagyás szerinti mindegyik szélvédőhöz legalább a következő adatokat kell megadni: Jármű gyártója Jármű típusa Járműkategória Kiterített terület (F) Szegmens-magasság (h) Görbület (r) Beszerelési szög (α) Háttámla-szög (β) R pont koordinátái (A, B, C) a szélvédő felső szélének közepéhez viszonyítva R pont koordinátái a szélvédőhöz viszonyítva +Z A szélvédő F paraméterének leírása F A B β α C +X A szélvédő r és h paramétereinek leírása +Y R r görbület -X -Z -Y h szegmens masság 1 / Ezeket az adatokat ennek a Mellékletnek az 1, 2 (ha van), 3. és 5. Függelékeihez kell csatolni

30 30. oldal 30

31 31 oldal 1B Melléklet (legnagyobb méret: A4 ( mm)) ÉRTESÍTÉS E...1/ Egy járműtípus biztonsági üvegezésének: JÓVÁHAGYÁSÁRÓL 2/ a 43. számú Előírás szerint. Jóváhagyás száma: Kibocsátotta: a jóváhagyó hatóság neve... JÓVÁHAGYÁSÁNAK KITERJESZTÉSÉRŐL JÓVÁHAGYÁSÁNAK ELUTASÍTÁSÁRÓL JÓVÁHAGYÁSÁNAK VISSZAVONÁSÁRÓL GYÁRTÁSÁNAK VÉGLEGES BESZÜNTETÉSÉRŐL Kiterjesztés száma: 1. Jármű gyártója (gyártó neve): Típus, ahol kell, és a jármű kereskedelmi leírása: Gyártó neve és címe: Gyártó képviselőjének neve és címe, ahol szükséges:: Az alkalmazott üvegezés típusának leírása: 5.1. szélvédő esetén: első oldalablak esetén: hátsó oldalablak esetén: hátsó ablak esetén: nyitható tető esetén: a fentiektől eltérő üvegezés esetén: EGB alkatrésztípus jóváhagyási jele szélvédőhöz: EGB alkatrésztípus jóváhagyási jele(i): első oldalüveg: hátsó oldalüveg: hátsó ablak: nyitható tető: más üvegezés: A szerelvény-követelmények vannak / nincsenek 2/ megfelelnek. 2 1/ Annak az országnak a megkülönböztető száma, amelyik a jóváhagyást megadta / kiterjesztette / elutasította / visszavonta (lásd az Előírás jóváhagyásra vonatkozó rendelkezéseit). 2/ A nem megfelelőt töröljék!

32 32. oldal 9. A járművet jóváhagyásra beterjesztették: A jóváhagyási vizsgálatokért felelős műszaki szolgálat:: A szolgálat által kibocsátott jelentés dátuma: A szolgálat által kibocsátott jelentés száma: A jóváhagyást megadták / elutasították / kiterjesztették / visszavonták 2/ 14. A jóváhagyás kiterjesztésének indoka: Megjegyzések: Hely: Dátum: Aláírás: A Jóváhagyó Hatóságnál irattárba helyezett iratok listája az Értesítéshez csatolva, és ezek kérésre hozzáférhetők. 2. Melléklet Példa a jóváhagyási jel kivitelezésére (lásd az Előírás 5.5. bekezdését) Edzett szélvédőüveg a/3 méretek mm-ben I a a/2 a/3 E4 43R Z h szegmens magasság Az edzett szélvédőüvegre erősített fenti jóváhagyási jel mutatja, hogy a szélvédőt Hollandiában (E4) hagyták 32

33 33 oldal jóvá a 43. számú Előírás szerint számon. A jóváhagyási szám első két számjegye azt mutatja, hogy a jóváhagyást a 43. számú Előírás követelményei szerint adták meg. a/3 Edzett szélvédőüveg műanyaggal bevonva I/P a a/2 E4 a/3 43R A műanyaggal borított edzett szélvédőüvegre erősített fenti jóváhagyási jel mutatja, hogy a szélvédőt Hollandiában (E4) hagyták jóvá a 43. számú Előírás szerint számon. A jóváhagyási szám első két számjegye azt mutatja, hogy a jóváhagyást a 43. számú Előírás követelményei szerint adták meg. a/3 Közönséges réteges szélvédőüveg II a a/2 E4 a/3 43R A közönséges rétegelt szélvédő üvegre erősített fenti jóváhagyási jel mutatja, hogy a szélvédőt Hollandiában (E4) hagyták jóvá a 43. számú. Előírás szerint számon. A jóváhagyási szám első két számjegye azt mutatja, hogy a jóváhagyást a 43. számú Előírás követelményei szerint adták meg

34 34. oldal Műanyaggal bevont közönséges réteges szélvédőüveg a/3 II/P a a/2 E4 a/3 43R A közönséges műanyaggal bevont réteges szélvédőüvegre erősített fenti jóváhagyási jel mutatja, hogy a szélvédőt Hollandiában (E4) hagyták jóvá a 43. számú. Előírás szerint számon. A jóváhagyási szám első két számjegye mutatja, hogy a jóváhagyást a 43. számú Előírás követelményei szerint adták meg. a/3 III Kezelt réteges szélvédőüveg a a/2 E4 a/3 43R A kezelt réteges szélvédőüvegre helyezett fenti jóváhagyási jel mutatja, hogy a szélvédőt Hollandiában (E4) hagyták jóvá a 43. számú. Előírás szerint számon. A jóváhagyási szám első két számjegye mutatja, hogy a jóváhagyást a 43. számú Előírás követelményei szerint adták meg. Üveg-műanyag szélvédőüveg 34

35 35 oldal a/3 IV a a/2 E4 a/3 43R Az üveg-műanyag szélvédőüvegre helyezett fenti jóváhagyási jel azt mutatja, hogy a szélvédőt Hollandiában (E4) hagyták jóvá a 43. számú. Előírás szerint a számon. A jóváhagyási szám első két számjegye mutatja, hogy a jóváhagyást a 43. számú Előírás követelményei szerint adták meg.

36 36. oldal Nem szélvédőként alkalmazott ablaküveg < 70 % szabályos fényáteresztéssel a/3 V a a/2 E4 a/3 43R A nem szélvédőként alkalmazott, a 3. Melléklet bekezdésének követelményei szerint vizsgált ablaküvegre erősített fenti jóváhagyási jel azt mutatja, hogy a szóban forgó üveget Hollandiában (E4) hagyták jóvá a 43. számú. Előírás szerint a számon. A jóváhagyási szám első két számjegye azt mutatja, hogy a jóváhagyást a 43. sz. Előírás követelményei szerint adták meg. Kettős üvegezésű ablaküveg < 70 % szabályos fényáteresztéssel a/3 V-VI a a/2 E4 a/3 43R A kettős üvegű ablaküvegre helyezett fenti jóváhagyási jel azt mutatja, hogy az üveget Hollandiában (E4) hagyták jóvá a 43. számú. Előírás szerint a számon. A jóváhagyási szám első két számjegye azt mutatja, hogy a jóváhagyást a 43. számú Előírás követelményei szerint adták meg. Egyenletesen edzett ablaküveg szélvédőhöz 40 km/ó sebességnél lassabban haladni képes lassú járművekhez a/3 VII a a/2 E4 a/3 43R
