1 GESTRA Steam Systems ZK 29 HU Magyar Kezelési utasítás ZK többlépcsős furatoshüvelyes szabályozószelep

2 Tartalom Fontos tudnivalók oldal Rendeltetésszerű használat...4 Biztonsági előírások...4 Veszélyek...5 DGRL (Nyomástartó Edények Irányelvei)...5 ATEX (Robbanásvédelmi Irányelvek)...5 Leírások Szállítási terjedelem...6 Rendszerleírás...6 Működés...7 Műszaki adatok Figyelem...8 Alkalmazási határok...8 Anyagminőség...9 Korrózióállóság...9 Névleges átmérők...9 Csatlakozások...9 Működtetés...9 Jelleggörbék...10 K vs -értékek és adatok a hajtás kiválasztásához...10 Felépítés ZK Figyelem...11 Figyelem...11 Üzembe helyezés ZK

3 Tartalom folytatás Üzem oldal ZK Veszélyek...12 Karbantartás ZK Veszélyek...13 Figyelem...13 Helyreállítás Javítás...14 Tartalék alkatrészek...14 Melléklet Megfelelőségi nyilatkozat...15

4 Fontos tudnivalók Rendeltetésszerű használat A ZK 29 szabályozószelepek víz, vízgőz vagy vízgőz- kondenzátum elzárására és/vagy szabályozására alkalmazhatók. Az alkalmazás csak a megengedett nyomás- és hőmérséklethatárokon belül, valamint a vegyi és korroziv hatások figyelembe vételével megengedett. Minden beépítés, és üzemeltetés előtt a szerelvény közegállóságát ellenőrizni kell az adott alkalmazási körülményék között. A szelepházat megnyitni és/vagy szerkezetileg megváltoztatni csak a gyártó írásbeli engedélyével szabad. Ennek a be nem tartása nem rendeltetésszerű használatnak minősül. Az abból adódó kockázat a felhasználó egyedül viseli. A gyártó nem felel az abból keletkezett károkért. Biztonsági előírások A ZK 29 szabályozószelepet csak minősített szakember építheti be, helyezheti üzembe, működtetheti, és tarthatja karban. Minősített szakembernek olyan dolgozók tekinthetők, akik rendelkeznek a termékkel kapcsolatos szétszerelési, összeépítési, üzembe helyezési, kezelési, és karbantartási ismeretekkel, és a tevékenységükhöz megfelelő minősítéssel is, mint például: n szakképesítéssel, n szakképesítés vagy biztonságtechnikai oktatás során szerzett ide vonatkozó biztonságtechnikai szabvány szerinti ismeretekkel, n elsősegély-nyújtási képzettséggel, vagy annak oktatására és a hozzá tartozó baleset megelőző előírások elsajátításával rendelkező képesítéssel. A szabályozószelepen végzendő szerelési, üzembe helyezési, üzemeltetési és karbantartási munkákat csak olyan megbízott dolgozó végezheti, aki elolvasta a komplett kezelési utasítást és azt meg is értette. Ezen túlmenően rögzíteni kell az illetékességet és felelőséget, amelyet be kell tartani. Jelen kezelési utasításon felül be kell tartani a hajtómű gyártója által kiadott utasításokat, különösen azok biztonsági utasításait. Jelen kezelési utasítás előírásainak és megjegyzéseinek betartása a szerelési, üzembe helyezési, üzemeltetési és karbantartási munkák során része a ZK 29 szabályozószelep rendeltetésszerű használatának. Az üzemeltetőnek gondoskodnia kell arról, hogy a ZK 29 szabályozószelep csak kifogástalan állapotban legyen üzemeltethető. Minden üzemeltetési mód, amely a biztonságot veszélyezteti, nem megengedett. 4

5 Fontos tudnivalók folytatás Veszélyek! A nem szakember által szakszerűtlen vagy nem rendeltetésszerű használat miatt a szabályozószelep veszélyt okozhat az üzemeltető testére, életére, vagy harmadik személyre, akár halálhoz vezethet. A ZK 29 szabályozószelep üzem közben nyomás alatt van! Csavarok és anyák mindennemű oldása ebben az állapotban nem megengedett. Forró víz vagy gőz léphet ki, amely a teljes testfelület súlyos leforrázását okozhatja! A szerelvény forró lehet üzem közben! Üzemi állapotban a szerelvény érintése súlyos égési sérüléseket okozhat. Figyelni kell arra, hogy a kézkerék működtetéséhez kesztyűt kell használni. Szerelési vagy karbantartási munkák csak nyomás nélküli berendezésen, és csak kihűlt állapotban végezhetők! A szerelvény előtti és utáni vezetékeknek nyomásmenteseknek kell lenniük! Biztosítani kell, hogy a szerelvény szerelési munkálatai alatt a nyomásmentes rendszerszakasz véletlen üzembe helyezése ki legyen zárva. Az erre a célra szolgáló elzáró armatúrát külön kell biztosítani és jelölni. Továbbá biztosítani kell, hogy a szerelvény hajtása ki legyen kötve. A táplálását (villamos, pneumatikus, hidraulikus) meg kell szakítani, és egy véletlen bekapcsolás ellen biztosítani kell. Egy vagy több figyelmeztető táblát: BEKAPCSOLNI TILOS látható helyen minden kezelő elemnél el kell helyezni. DGRL (Nyomástartó Edények Irányelvei) A szerelvények megfelelnek a 97/23/EG Nyomástartó Edények Irányelveinek. A 2. típusú közegcsoport esetében alkalmazható. CE-jelöléssel rendelkeznek, kivéve azon szerelvényeket, amelyek a 3.3. Cikkely hatálya alá esnek. ATEX (Robbanásvédelmi Irányelvek) A ZK 29 készülékek robbanásveszélyes zónákban alkalmazhatók, amennyiben az alábbi figyelmeztetést figyelembe veszik: Az üzemi közeg nem okozhat a megengedetnél magasabb üzemi hőmérsékletet. Az üzem közben esetleg fellépő elektrostatikus feltöltést le kell vezetni. A tömszelence tömörségét biztosítani kell. A szeleporsó szabadjárását biztosítani kell. Az: 1, 2, 21, 22 (1999/92/EG), II 2 G/D c X robbanás-veszélyességi zónákban alkalmazható. 5

6 Leírások Szállítási terjedelem n ZK 29 szabályozó szelep a megrendelésnek megfelelően ráépített hajtással (beleértve a kezelési utasítását), vagy anélkül. n Szabályozószelep kezelési utasítása. n Alkatrészjegyzék, metszetrajzzal. n Megfelelőségi Nyilatkozat DN 32-től az osztályozás a Nyomástartó Edények Irányelveinek megfelelően. n A megrendelésnek megfelelő gyártóművi bizonylatok, külön postázva. Rendszerleírás A ZK 29 szabályozószelep magas nyomáskülönbségek ledolgozására szolgál. Elsősorban ipari és erőművi berendezésekben alkalmazzák, amelyekben megkövetelik a magas kopóállóságot és a karbantartás barát kivitelt. Az armatúra áll: a szelepházból, a kiválasztott hajtásokhoz illeszkedő állványból, és szabályozást végrehajtó, a szelepházba behelyezett furatoshüvelyekből és szabályozódugattyúból. A szelepház az igényeknek megfelelően átmeneti, vagy sarok kivitelű lehet. A szabályozószelepet kézikerékkel, vagy különböző hajtással, mind pl. villamos forgatóművel, pneumatikus hajtással, karos hajtással, lehet működtetni. Különleges felszerelések: pld. mintavételi szelepek, záróközeg csatlakozás, és önbeálló tömszelencék rendelhetőek. A berendezés megváltozott üzemi feltételeinek megfelelően a szabályozószelepet kiszerelés nélkül, a furatoshüvelyek elforgatásával lehet az új követelményekhez illeszteni a kvs-értékre és a jelleggörbére vonatkozóan. 6 ZK 29/14 szabályozószelep DN 25 Kézikerékkel, karimás kivitel ZK 29/14 szabályozószelep DN 80 forgatóművel hegtoldatos, zárófolyadék csatlakozással, és utánálló tömszelencével (opcionális)

7 Leírások folytatása Működés Mindegyik szabályozószelep ZK többlépcsős furatoshüvelyes rendszerrel rendelkezik. A rendszer több, egymásba csúsztatott kosárból áll, amelyek radiális furatokkal vannak ellátva. A hüvelyek forgatásával ezek a furatok egymáshoz képest eltolódnak, és ezáltal jön létre a párhuza-mosan kapcsolt fojtási helyek sokasága, a köztesen elhelyezkedő turbolens kamrákkal (nyomásejtő kamrák). A furatoshüvelyek áteresztő képességét a szabályozódugattyú határozza meg. A helyzetétől függően részben, vagy teljesen szabaddá teszi az egyes furatokat, és ezáltal határozza meg a pillanatnyi átfolyó mennyiséget. Ez a felépítés lépcsőzetesen csökkenti a nyomáskülömbséget, miközben az átáramló közeg sok részáramra oszlik. Ez vezet a magas kopásállósághoz, miközben csökken a zajszint. A szabályozódugattyún helyezkedik el a tömítőüléktől független szabályozóél, amely mielőtt még a szabályozódugattyú felfeküdne az ülékgyűrűn, lezárja a hüvelybetét furatait. Ezáltal megakadályozza az ülékfelületek kopását. A többszörös, lépcsőnkénti, örvénykamrákban történő nyomásejtés az az ülékre jutónyomáskülömbséget egy minimális értékre csökkenti. Beállítási hornyok Szabályozóél Hüvelybetét furatai a hüvelyek elforgatása nélkül ábrázolva Ülékgyűrű Fojtó helyek Nyomásejtő kamrák A hüvelyek egymással szemben elforgatva ZK 29 többlépcsős furatoskosaras szabályozószelep metszete 7

8 Műszaki adatok Adattábla / Jelölések A ZK 29 szabályozószelep műszaki adatai az adattáblán (szerelvényházon) szerepelnek Szelepállás Adattábla rajza Adattábla adatai nyitott zárt Szeleptípus a ház névleges átmérővel Gestra gyári szám Csatlakozás névleges átmérő Névleges nyomás [bar] Maximális hőmérséklet [ C] 1 ) Maximális nyomás [barg] 1 ) Nyomásesés [bar] 2 ) K vs -érték, jelleggörbe 1 ) Ha az adattáblán nem szerepel a névleges nyomás, akkor a max. megengedett nyomást a hozzátartozó hőmérséklettel adják meg. például: C bar g ) A nyomásesés értéke: a szelep előtti nyomásból le kell vonni a szelep utáni nyomást. Az adattáblán jelöljük a típust és a kivitelt az EN 19 szerint. Alkalmazási határok Figyelem A kezelési utasítás az alap nyomás- és hőmérséklethatárokat tartalmazza. Az eltérő értékek a szabályozószelep adattáblán láthatók. Üzemi nyomás PMA [bar g] Belépő hőmérséklet TMA [ C] Max. megengedett nyomáskülömbség ΔPMAX [bar] 100 8

9 Műszaki adatok folytatása Anyagminőség Figyelem A kezelési utasítás az alap anyagminőséget tartalmazza. Eltérések az áruval szállított alkatrészjegyzéken láthatók. Ház DN 25 és DN CrMo 4 4 (1.7335) Ház DN 80, 100, 150 GS-17 CrMo 5 5 (1.7357) De a hegtoldat 13 CrMo 44 (1.7335) Orsó X 39 CrMo 17-1 (1.4122) Dugattyú és szelep ülék X 90 CrMoV 18 (1.4112), felkeményített Korrózióállóság Rendeltetésszerű használat esetén a készülék biztonságát befolyásoló korrózió nem lép fel. Névleges átmérők A ZK 29 szabályozószelepet a következő névleges átmérővel szállítják: DN 25, DN 50, DN 80, DN 100 és DN 150. Az ettől eltérő csatlakozási méret lehetséges: speciális kivitel. A szabályozószelep névleges átmérőjének meghatározásához a szelep csatlakozási mérete a mérvadó, ezt az adattáblán jelölik. Csatlakozások A ZK 29 szabályozószelep standard kivitel: hegtoldatos Igény szerint hegtokos, vagy karimás kivitelben is szállítható. Működtetés A ZK 29 szabályozószelep az alábbi hajtásokkal szállítható: n ZK 29/01 Kézi kerék, nem lehet átépíteni villamos forgatóműves kivitelre (csak DN 25 DN 80-ig) n ZK 29/13 Villamos tólóhajtás n ZK 29/14 Tömszelencés kivitel Form B1, DIN EN ISO 5210 tetszés szerint villamos forgatóművel, vagy kézikerékkel n ZK 29/20 Pneumatikus membránhajtás n ZK 29/30 Emelőkar, a mellette álló karosdhajtáshoz. n ZK 29/31 Emelőkar, előkészítve a karoshajtás ráépítésre. n ZK 29/40 Hidraulika henger 9

10 Műszaki adatok folytatása Jelleggörbék Mennyiség [m 3 /h] Mennyiség [t/h] Hidegvíz Nyomáskülönbség [bar] Primernyomás [bar] Forróvíz t s 5 K A jelleggörbék mutatják a hideg- és a forróvíz maximális átáramló mennyiségeit szélső szabályozási helyzetekben lineáris karakterisztikánál és a legnagyobb K vs -értéknél. K vs -értékek és adatok a hajtómű kiválasztásához 10 DN Figyelem A kezelési utasítás az alap értékeket tartalmazza. Az eltérések a szabályozószelep adattábláján láthatók. Karakterisztika K vs [m 3 /h] Löket [mm] Ford./löket Max megeng záró/ nyitó-nyomaték [Nm] Hajtásforma Hajtásméret DIN ISO Lineáris 0,7 1,4 2, F10 - B1 25 Egyenszázalékos 0,7 1,4 2, F10 - B1 50 Lineáris ,3 60 F10 - B1 50 Egyenszázalékos 3 5, ,3 60 F10 - B1 80 Lineáris ,3 60 F10 - B1 80 Egyenszázalékos ,3 60 F10 - B1 100 Lineáris F10 - B1 100 Egyenszázalékos F10 - B1 150 Lineáris F14 - B1 150 Egyenszázalékos F14 - B1

11 Felépítés ZK 29 Nyomatékosan azt ajánljuk, hogy a szerelési munkálatokat ezen kezelési utasítás alapján mínősített szakemberekkel végeztessék el. Azon károkért, amelyek szakszerűtlen szerelés következtében keletkeznek, a gyártó nem vállal felelősséget. Figyelembe kell venni továbbá a hajtóműgyártó szerelési utasításában foglaltakat. A beépítés során arra kell ügyelni, hogy a szelep körüli beépítési tér elegendő helyet biztosítson a szelep szereléséhez, üzemeltetéséhez, és karbantartásához. Ellenőrizni kell, hogy a szelepet a súlya miatt pótlólagos intézkedésekkel vajon meg / fel kell e támasztani. Vízszintes szeleporsós beépítésnél és pneumatikus hajtás esetén a hajtás súlyát külön fel kell támasztani. A beépítéshez emelőberendezést kell alkalmazni, amely a megfelelő súlyhoz van méretezve. A szabályozószelepek csak a szelepháznál, és/vagy a hajtásállványnál fogva emelhetők. Az emelés során nem szabad a hajtást, a tömszelencét, és a kenőberendezést megsérteni. A ZK 29 szabályozószelepet a meglévő csatlakozásoknak megfelelően közvetlen a csővezetékbe hegesztik, vagy karimák közé szerelik. A hegesztési kötéseknél az erre vonatkozó törvényi és üzemi élőírásokat be kell tartani. A hegesztési helyeket tisztítani kell a hegesztés előtt. Figyelem! A szerelvények összeszerelt állapotban kerülnek behegesztésre. A hegesztési varratok szükséges hőkezelése szintén összeszerelt állapotban történhet. Arra kell figyelni, hogy a hőkezelési zóna a hegesztési varratokra korlátozódjon. Behegesztés után javasolt a szerelvény teljesen nyitott szelepállásnál történő átöblítése. Egy esetleges pácöblítés csak a gyártó áltál megadott engedély után végezhető el. Karimakötéseknél a karimatömítés helyes pozicionálására ügyelni kell. A beépítés előtt tisztítsa meg mindkét karima tömítő felületét. A beépítés előtt a szelep összes csomagoló anyagát és a csatlakozások műanyag védőit távolítsa el. Figyelem! Ügyeljen az áramlási irányra! Az áramlási irányt jelző nyíl a szelep házán található! A beépítési helyzet alapvetően tetszőleges. A normál beépítési helyzet az átáramlási irányra nézve vízszintes, a szeleporsó helyzet függőleges, és a tömszelence felfelé néz. Sarokszelepeknél az átáramlás normál esetben a dugattyún keresztül történik. Hajtóművel ellátott szelepeknél figyelembe kell venni a hajtóműgyártó beépítési utasítását. 11

12 Üzembe helyezés ZK 29 Az üzembehelyezés az első üzembehelyezésnél és javítást követően történik. Az üzembehelyezés csak minősített szakemberekkel végezhető el, olyanokkal, akik elolvasták a kezelésiutasítást, és azt megértették. A hajtóműveknél az arra vonatkozó gyártói utasításokat kell figyelembe venni. Az üzembe helyezés előtt ellenőrizze, hogy az összes rögzítési pont feszesen meg vann-e húzva. Az üzembehelyezés nem igényel pótlólagos munkálatokat a szerelvényen. A szabályozószelep zárt állapotban kerül kiszállításra, amennyiben nem másként állapodnak meg. A dugattyú lökete az adattáblán leolvasható. Ellenőrizze az üzembe helyezés során a szelep összes kötését, és tömítését tömörségre. A tömítetlenségeket azonnal meg kell szüntetni. Ehhez karimás kötéseknél húzza meg az anyákat, ill. állítsa után a szerelvény tömszelencéjét. Magas hőmérsékletű csővezetékek esetében az armatúrát ne terhelje meg hirtelen nagy hőmérséklettel. Fokozatos felmelegítés indokolt. Üzem ZK 29 A ZK 29 szabályozószelepet csak olyan szakemberek üzemeltethetik, akik elolvasták a kezelési utasítást, és azt megértették. A hajtóműveknél az arra vonatkozó gyártói utasításokat is kell figyelembe venni. Veszélyek! A ZK 29 szabályozószelep üzem közben nyomás alatt van! A karimakötések, fedélcsavarok vagy a tömszelence oldásakor forró víz vagy gőz áramlik ki. Ez a teljes testfelület súlyos leforrázását okozhatja! A kezelő, vagy harmadik személy teste, és élete veszélynek van kitéve, amely szélső esetben halálhoz vezethet. Üzem közben a szerelvény forró! A szerelvény érintése üzemi állapotban súlyos égési sérüléshez vezethet. Kézikerék működtetéséhez kesztyűt kell használni. Az orsó mozog üzem közben! A szabályozószelep és a hajtómű mozgó alkatrészeinek érintése szigorúan tilos. A kéz zúzódási veszélynek van kitéve. 12

13 Karbantartás ZK 29 A ZK 29 szabályozószelepet csak minősített szakemberek tarthatják karban. Szakembereknek olyan dolgozók minősülnek, akik rendelkeznek a tevékenységüknek megfelelő képesítéssel, és a termékkel kapcsolatos ismeretekkel. A hajtóművekkel kapcsolatos gyártói utasításokat figyelembe kell venni. Veszélyek! Üzem közben mozog az orsó. A szabályozószelep és a hajtómű mozgó alkatrészeinek érintése szigorúan tilos. A kéz zúzódási veszélynek van kitéve. Az alábbi karbantartást kell végezni: Karbantartási mód Időintervallum Tevékenység Ellenőrzés negyedévenként Tömszelence tömítés ellenőrzés szivárgásra 1 ) vizuális Ellenőrzés negyedévenként Csatlakozások, szelepház tömítés, szeleporsó, menetesorsó kopásra. Tisztaság, és tömörség: vizuális ellenőrzés Ellenőrzés negyedévenként Csatlakozások tömörségének ellenőrzése Ellenőrzés Kenés Ellenőrzés évente negyedévenként Három évente Szelephajtómű rögzítő csavarjainak szorosságát ellenőrizni, igény esetén meghúzni Orsócsapágyat lítium tartalmú zsírral kenni (penetrációs fok 2 MoS 2 -adalékkal 2 ) Belső részek ellenőrzése, menetes orsó ellenőrzése GESTRA szakemberrel 1 ) Tömszelence tömítőgyűrű pótlása, vagy csere kizárólag a szerelvény nyomásmentes állapotában történhet. Különösen a «Fontos tudnivalók» fejezetben felsorolt biztonsági és veszélyekre vonatkozó előírásokat kell figyelembe venni. Figyelem A szelepház nyitását csak GESTRA-szakember végezhet. 2 ) A gyártó által javasolt kenőanyag: n WINIX 5000 n DEA Glissando MEP2 13

14 Helyreállítás Javítás A ZK szabályozószelep javítását csak GESTRA-szakember végezheti. A szelepház megnyitása és szerkezeti átalakítások nem minősülnek rendeltetésszerűnek. Az ebből adódó kockázatot a felhasználó egyedül viseli. A gyártó ezekért a károkért nem felel. A szelep helyreállításához, vagy javításához csak eredeti GESTRA alkatrészek használhatók. Tartalék alkatrészek Minden ZK szabályozószelephez szállításakor csatolják a tartalék alkatrész jegyzéket és a hozzátartozó szerkezeti rajzokat. A tartalék alkatrészek rendelése az adattáblán megadott GESTRA gyári szám alapján is történhet. 14

15 Melléklet Megfelelőségi Nyilatkozat A hajtómű nélküli ZK 29 szabályozószelep számára nyilatkozunk az alábbi európai irányelveknek megfelelően: n Robbanásvédelmi Irányelvek 94/9/EG n A szerelvények megfelelnek a 97/23/EG Nyomástartó Edények Irányelveinek. CE-jelölés van, kivéve a szerelvények, amelyek a 3.3. Cikkely hatálya alá esnek n Az alkalmazott megfelelőséget értékelő eljárás: Melléklet III, Modul A és H, ellenőrizve a 0525 sz Bejegyzett Testület által. A készülék nem velünk egyeztetett módosítása esetén jelen nyilatkozat hatályát veszti. Bremen, GESTRA AG Dipl. Ing. Uwe Bledschun Szerkesztés vez. Dipl. Ing. Lars Bohl Minőségügyi meghatalmazott 15

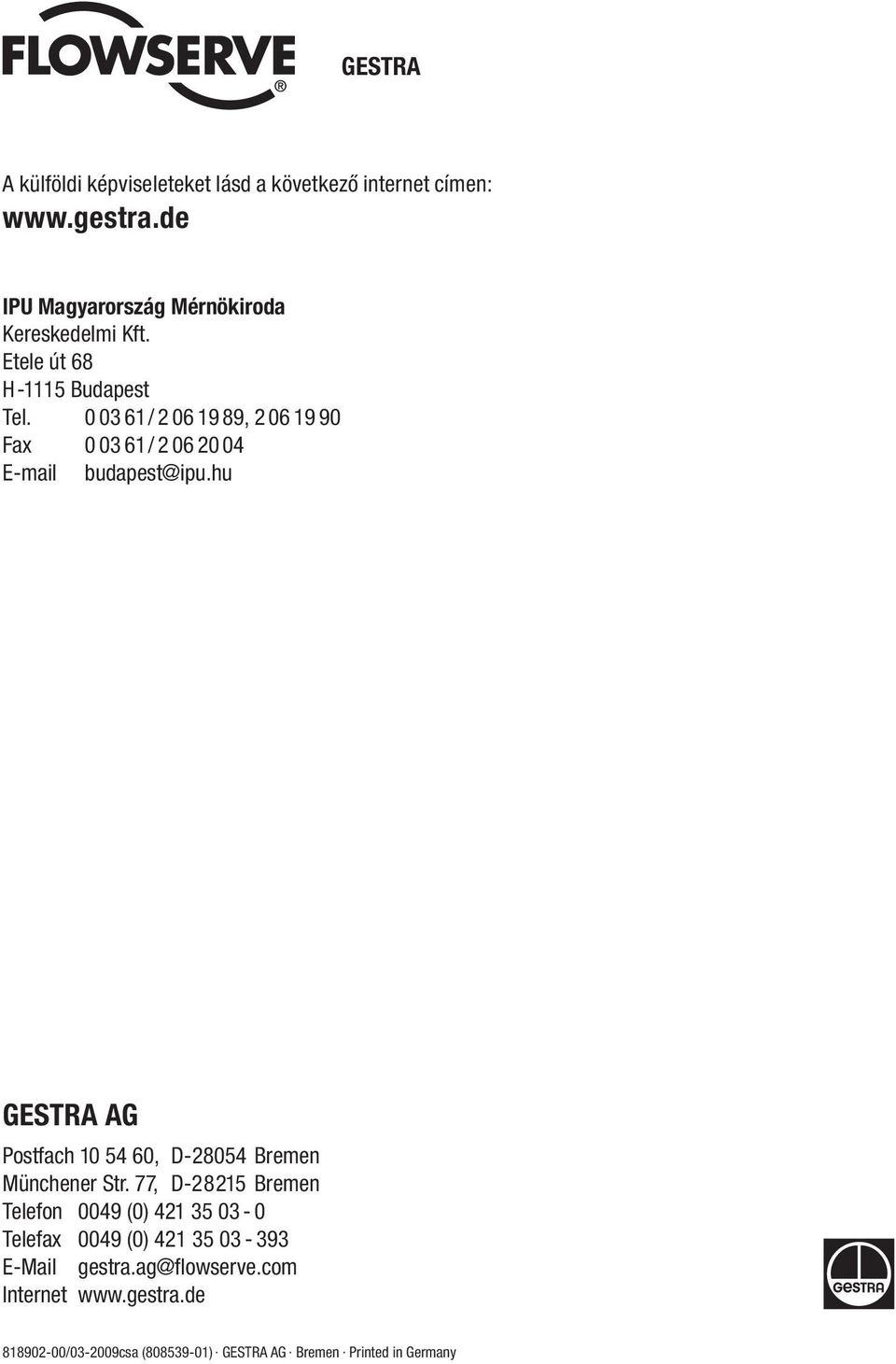

16 GESTRA A külföldi képviseleteket lásd a következő internet címen: IPU Magyarország Mérnökiroda Kereskedelmi Kft. Etele út 68 H-1115 Budapest Tel / , Fax / budapest@ipu.hu GESTRA AG Postfach , D Bremen Münchener Str. 77, D Bremen Telefon 0049 (0) Telefax 0049 (0) gestra.ag@flowserve.com Internet / csa ( ) GESTRA AG Bremen Printed in Germany 16
