Calenta 15s - 15s+ - 25s - 25s+ - 28c
|
|
- László Fehér
- 8 évvel ezelőtt
- Látták:
Átírás
1 Nagy teljesítményű fali gázkazánok HU Calenta 15s - 15s+ - 25s - 25s+ - 28c Vevőszolgálati útmutató AA
2 Tartalom Tartalom BEVEZETÉS...6 Jelmagyarázat...6 Rövidítések...6 MÛSZAKI LEÍRÁS...7 Általános leírás... 8 Mûködési elv...8 A gáz/levegô beállítása...8 Tüzelô berendezés... 8 Vezérlôrendszer... 8 Beállítás... 9 A fûtési vízhômérséklet szabályozása... 9 Vízhiány elleni védelem...9 Túlfûtés elleni védelem...9 Kapcsolási rajzok...10 Keringetô szivattyú jelleggörbéje...10 Vízmennyiség...11 TELEPÍTÉS...12 Vízcsatlakozási lehetôségek...13 Padlófûtés csatlakozás Csatlakozás a napkollektoros vízmelegítôhöz A közvetett fûtésû vízmelegítô csatlakoztatása...14 Használat csak HMV termelésre...15 Használat csak fûtésre...15 Levegô/égéstermék vezeték hosszúsága...16 Zárt rendszer (helyiség légterétôl független égési levegô ellátás) Csatlakozás különbözô nyomású zónákra való kivitelezéshez...16 Ekvivalens hosszúság táblázat...17 Opcionális elektromos csatlakozások V (IF-01) elektronikus kártya csatlakozási lehetôség...17 A (Nc) bekötések...17 (OTm) bekötése...18 (0-10 V) analóg bemenet A hômérséklet analóg modulálása ( )...18 Analóg teljesítmény moduláció (%) Analóg kimenet (0-10 V) Lehetôség van bôvített elektronikus kártya (SCUS02) csatlakoztatására
3 Tartalom Külsô fûtési szivattyú vezérlése (Pump)...20 A külsô háromutas HMV váltószelep vezérlése (3wV)...20 A külsô gázszelep vezérlése (EgV)...20 Üzemjelzés és hibaüzenet (Status) Napkollektor-tartály érzékelô (Tsol) Minimum gáznyomásszabályozó (Gps) Hôvisszanyerô egység (Hru)...21 ÜZEMBE HELYEZÉS Beállítások változtatása A paraméterek leírása Paraméterek módosítása felhasználói szinten...24 Paraméterek módosítása telepítô szinten (márkaszerviz vagy megbízottja) A maximális teljesítmény beállítása a fûtés módra. 26 Visszatérés a gyári beállításokhoz "Reset Param"..28 Az automatikus felismerési funkció végrehajtása A kézi üzemmód beállítása...29 A legionella elleni védelem beállítása...29 ELLENÔRZÉS ÉS KARBANTARTÁS...30 Specifikus karbantartási mûveletek Ionizációs/gyújtó elektróda cseréje A lemezes hôcserélô (HMV oldal) és a vízszûrô tisztítása...30 A lemezes hôcserélô tisztítása...32 A HMV szûrôjének cseréje A visszacsapó szelep cseréje A kazán összeszerelése HIBAKERESÉS Hibakódok...37 Letiltás és reteszelés Letiltás Reteszelés Hibamemória...42 A memóriában tárolt hibák beolvasása A hibamemória újrainicializálása
4 4

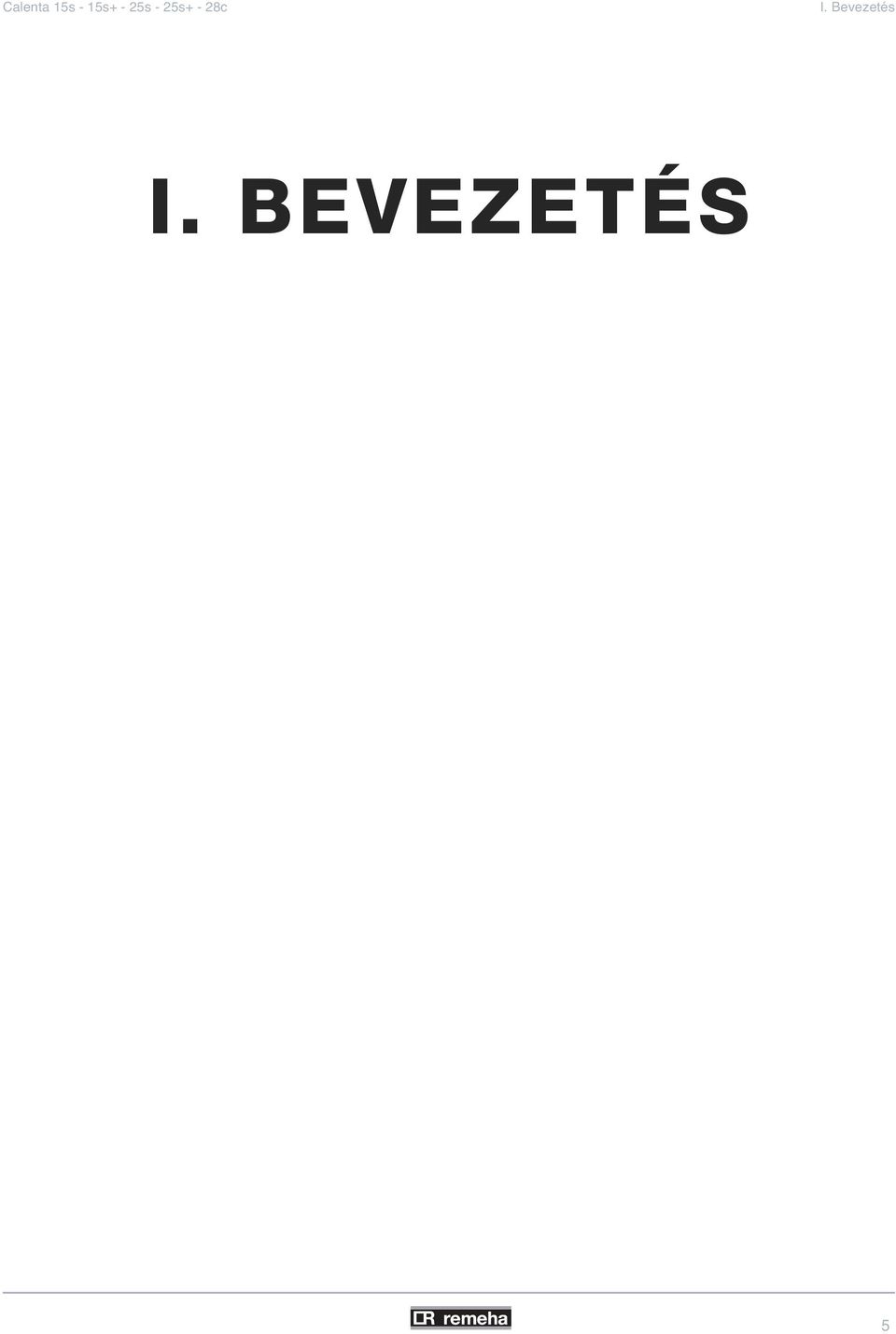

5 I. Bevezetés I. BEVEZETÉS 5
6 I. Bevezetés 1. Jelmagyarázat Ez a használati utasítás több veszély-szintet használ, hogy felhívja a figyelmet a különleges elôírásokra. Így kívánjuk biztosítani a felhasználó biztonságát, minden probléma megelôzését és garantálni a készülék megfelelô mûködését. VESZÉLY Olyan veszélyes helyzetet jelez, amely súlyos személyi sérü lésekkel járhat. FONTOS FIGYELMEZTETÉS Olyan veszélyes helyzetet jelez, amely könnyû személyi sérü lésekkel járhat. FIGYELMEZTETÉS Anyagi károk kockázatát jelzi. Fontos információt jelez. Hivatkozás más használati utasításokra vagy a használati utasítás egyéb fejezeteire 1. Jelmagyarázat CV: Központi fûtés HMV: Használati melegvíz URC: Hôvisszanyerô egység 6
7 II. MÛSZAKI LEÍRÁS 7
8 II. Műszaki leírás 1. Általános leírás Nagy teljesítményû fali gázkazánok Nagy teljesítményû fûtés. Kis szennyezôanyag-kibocsátás. 2. Mûködési elv Kazántípus: Calenta 15S - 15S+ - 25S - 25S+: Csak fûtés (Használati melegvíz elôállítás kü lön beépített független tartállyal). Calenta 28c: Fûtés és használati melegvíz elôállítás. 2.1 A gáz/levegô beállítása 2.2 Tüzelôberendezés 2.3 Vezérlôrendszer A kazán burkolata levegôkamraként is szolgál. A levegôt a ventilátor szívja be, a gázt pedig a venturinál, a ventilátor szívó oldalán injektálja be. A ventilátor fordulatszámát a beállítási paraméterek, a hôenergia-igény és a hômérséklet érzékelôk által mért hômérséklet szabá - lyozza. A gáz és az égési levegô a venturiban keveredik. A gáz/levegô arány szabályzással magas hatásfokú tüzelés valósítható meg a teljes teljesítmény tartományban. A gáz és levegô keveréke lép be az égôhöz a hôcserélô felsô részében. Az égô felmelegíti a fûtési vizet, amely az öntött alumínium-szilícium hôcserélôben kering. Amikor az égéstermék hômérséklete alacsonyabb a harmatpontnál (kb. 55 C ), a füstgázban lévô vízgôz lecsapódik a hô - cserélô alsó részében, így a kondenzációs folyamat során felszabaduló hô (látens hô vagy kondenzációs hô) szintén a fûtési vízhez adódik. A lehûtött égéstermékek az égéstermék elvezetô rendszeren keresztül távoznak. A kondenzvíz egy szifonon keresztül távozik. A kazán Comfort Master, nevû vezérlése garantálja a megbízható hôtermelést. Ez azt jelenti, hogy a kazán praktikus módon kezeli a környezetbôl jövô negatív hatásokat (többek között az elégtelen vízmennyiséget és a levegô szállítási problémákat). Ilyen hatások esetén a kazánban nem lép fel üzemzavar, hanem elôbb csökkenti 8
9 2.4 Beállítás T A II. Műszaki leírás teljesítményét, majd a körülményektôl függôen ideiglenesen üzemen kívül helyezi magát (leállás). A kazán csak vészhelyzetben reteszel. A kazán teljesítményét az alábbi módon lehet beállítani: Ki- bekapcsoló termosztát A minimális és maximális értékek közötti teljesítmény a fûtés a kívánt célhômérsékletnek megfelelôen változik. Modulációs beállítás A minimális és maximális értékek közötti teljesítmény a fûtés modulációs szabályozás által meghatározott kiinduló célhômérséklet alapján változik. Analóg beállítás (0-10 V) 1 Celcia 10 2 Celcia 15 3 isense A kazánra 2 vezetékes ki-bekapcsoló termosztátot, mint a Celcia 10 vagy fesz.mentes termosztátot is lehet csatlakoztatni. A kazán teljesítménye OpenTherm rendszerrel változtatható a megfelelô modulációs termosztáttal, minta Celcia 15 vagy az isense. 2.5 A fûtési vízhômérséklet szabályozása 2.6 Vízhiány elleni védelem 2.7 Túlfûtés elleni védelem A kazán elektronikus hômérsékletszabályozással rendelkezik elôremenô és visszatérô hômérséklet érzé - kelôvel. Az elôremenô hômérséklet 20 C és 90 C között szabályozható. A kazán csökkenti teljesítményét akkor, amikor elérte a fûtés elôremenô célhômérsékletét. A leállítás hômérséklete a fûtés elôremenô célhômérséklet + 5 C. A kazán hômérséklet méréseken alapuló vízhiány elleni védelmi rendszerrel rendelkezik. Azáltal, hogy csökkeneti teljesítményét, amikor már a fennáll a veszélye annak, hogy a vízáram nem elegendô, a kazán a lehetô legtovább mûködésben marad. Ha a vízáram túl kevés, ΔT 45 C vagy ha a fûtés elôremenô hômérséklete túlságosan megemelkedett, a kazán kikapcsol 10 percig, kód. Ha nincs víz a kazánban, vagy ha a szivattyú nem mûködik, a kazán biztonsági, kikapcsolt állapotba kerül, kód ΔT 50 C -on. A legnagyobb védelem lezárja a kazánt túl magas vízhômérsékletnél (110 C ) kód (reteszelés). 9
10 II. Műszaki leírás 2.8 Kapcsolási rajzok További információkért olvassa el a következô fejezetet: "Hibakódok", oldal Hôcserélô (CV) 2 Hidroblokk 3 Lemezes hôcserélô (HMV) (Csak a használati melegvíz elôállítással rendelkezô kombi típusokon) 4 Fûtés elôremenô 5 Használati melegvíz elôremenô 6 Hálózati ivóvíz betáp 7 Fûtési visszatérô (külsô menetes) 8 Átirányító szelep 9 Fûtési keringetô szivattyú 10 Tágulási tartály T B 2.9 Keringetô szivattyú jelleggörbéje H (mbar) kw 15 kw 20 kw 25 kw Q (l/h) T B H A központi fûtéskör nyomása Q Víz térfogatáram A kazán modulációs szivattyúval van ellátva, amelyet a ΔT függvényében a kapcsolótábla szabályoz. A grafikon mutatja a különbözô teljesítményeknél meglévô nyomásokat. A és paraméterek segítségével módosítható a szivattyúk szabályozása: Ha vízáramlás hallatszik a rendszerben, csökkenteni lehet a szivattyú maximális fordulatszámát a paraméter segítségével (Elôször légtelenítse a fûtési rendszert). Ha a radiátorokban túl gyenge a keringés vagy nem melegszenek át teljesen, növelje a szivattyú minimális fordulatszámát a paraméter segítségével. Lásd fejezet: "Paraméterek módosítása telepítô szinten", oldal
11 II. Műszaki leírás 2.10 Vízmennyiség A kazán modulációs szabályozása csökkenti a hômérséklet különbséget a fûtés elôremenô és visszatérô között, valamint a felfûtés maximális idejét. Ilyen módon a kazánnak nincs szüksége a minimális víztömegáram biztosítására. A maximális víztömegáram a hôcserélôben 28 l/min. lehet a szivattyú nélküli kazánoknál. 11
12 III. Telepítés III. TELEPÍTÉS 12
13 III. Telepítés 1. Vízcsatlakozási lehetôségek 1.1 Padlófûtés csatlakozás 1 1 Kazán 2 Elzáró szelep 3 Szabályozó szelep 4 Töltô/ürítô csap 5 Padlófûtés 6 Radiátoros fûtés A kazán közvetlenül csatlakoztatható a padlófûtési rendszerre. Mûanyag vezetékek használata esetén (például a padlófûtésnél), a mûanyag csônek oxigén diffúzióval szemben teljesen ellenállónak kell lennie a DIN 4726/4729 szabványnak megfelelôen. Ha a berendezésben felhasznált mûanyag vezetékek nem felelnek meg ezeknek a szabványoknak, tanácsos a kazán vízrendszerét le - választani a fûtési rendszerrôl egy (lemezes) hôcserélô beiktatásával. T C 13

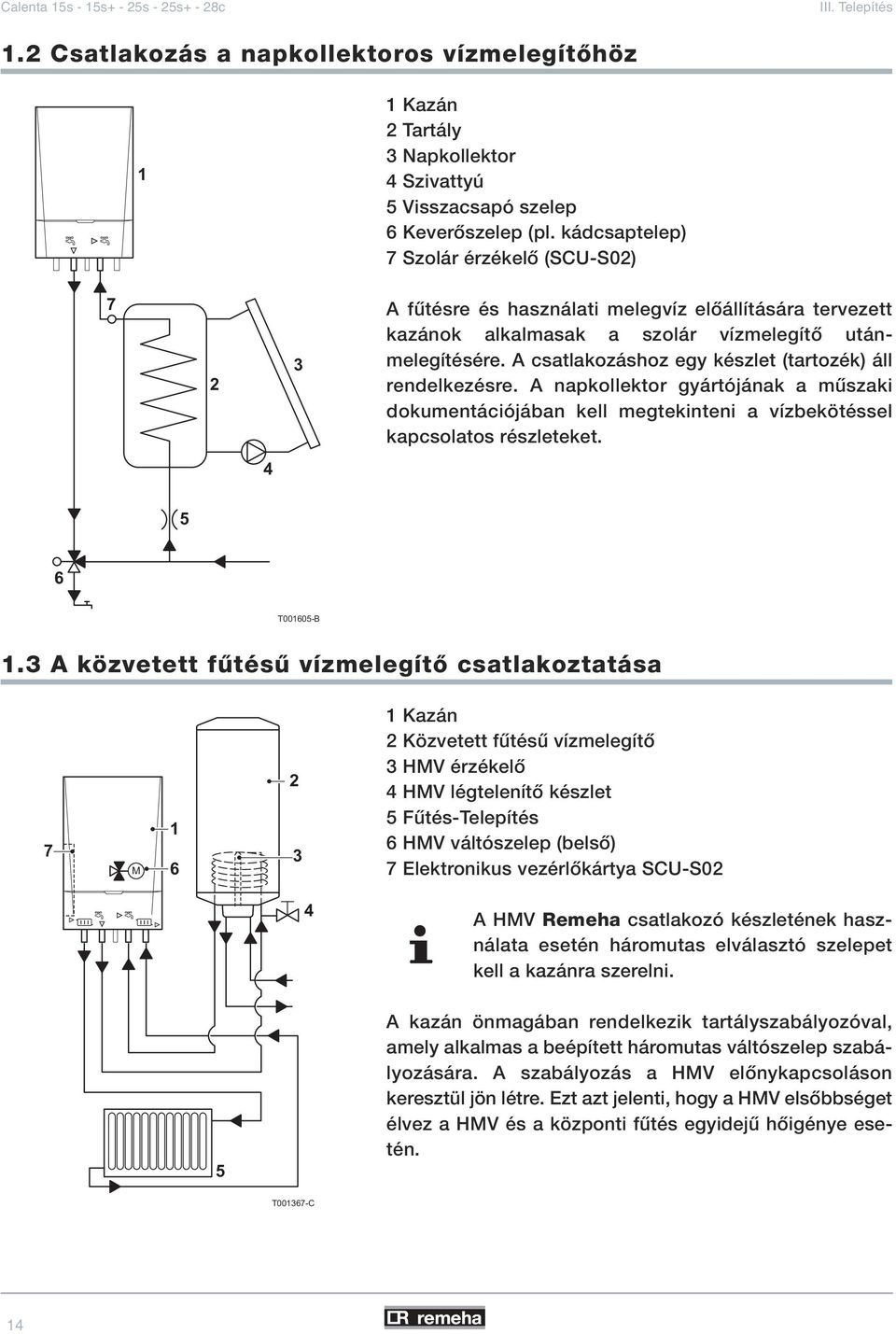

14 III. Telepítés 1.2 Csatlakozás a napkollektoros vízmelegítôhöz 1 1 Kazán 2 Tartály 3 Napkollektor 4 Szivattyú 5 Visszacsapó szelep 6 Keverôszelep (pl. kádcsaptelep) 7 Szolár érzékelô (SCU-S02) A fûtésre és használati melegvíz elôállítására tervezett kazánok alkalmasak a szolár vízmelegítô utánmelegítésére. A csatlakozáshoz egy készlet (tartozék) áll rendelkezésre. A napkollektor gyártójának a mûszaki dokumentációjában kell megtekinteni a vízbekötéssel kapcsolatos részleteket T B 1.3 A közvetett fûtésû vízmelegítô csatlakoztatása 7 M Kazán 2 Közvetett fûtésû vízmelegítô 3 HMV érzékelô 4 HMV légtelenítô készlet 5 Fûtés-Telepítés 6 HMV váltószelep (belsô) 7 Elektronikus vezérlôkártya SCU-S02 4 A HMV Remeha csatlakozó készletének használata esetén háromutas elválasztó szelepet kell a kazánra szerelni. 5 A kazán önmagában rendelkezik tartályszabályozóval, amely alkalmas a beépített háromutas váltószelep szabályozására. A szabályozás a HMV elônykapcsoláson keresztül jön létre. Ezt azt jelenti, hogy a HMV elsôbbséget élvez a HMV és a központi fûtés egyidejû hôigénye ese - tén. T C 14
15 III. Telepítés A fûtéshálózatban ellenôrizetlen áramlások megelôzése érdekében a HMV visszatérô vezetékét mindig közvetlenül a kazán fûtési visszatérô vezetékére kell kötni, nem a fûtési rendszerre. A HMV hidegvizes bevezetésre a visszaáramlás és túl - nyomás ellen szabványos biztonsági szelepcsoportot kell telepíteni. 1.4 Használat csak HMV termelésre 1 Kazán 2 Töltô/ürítô csap 2 1 A fûtésre és a használati melegvíz elôállításra készült kazánok csak használati melegvíz módban is tudnak mûködni. A készülék ekkor vízmelegítôként mûködik. Ehhez a készülék Fûtés funkcióját ki kell kapcsolni a paraméterrel. A készülék elôremenô és visszatérô csatlakozásait egymással kell összekötni. T B 1.5 Használat csak fûtésre 1 1 Kazán 2 Elzárócsap 3 Töltô/ürítô csap 4 Fûtés radiátorral 2 A fûtésre és a HMV elôállításra készült kazánok csak fûtés módban is tudnak mûködni. Ehhez ki kell kapcsolni a HMV elôállítási funkciót a paraméter segítségével. 4 3 T A Nem szükséges csatlakoztatni vagy elzárni a HMV vezetékeit. Elég a készülékhez mellékelt porvédô dugókat használni. 15

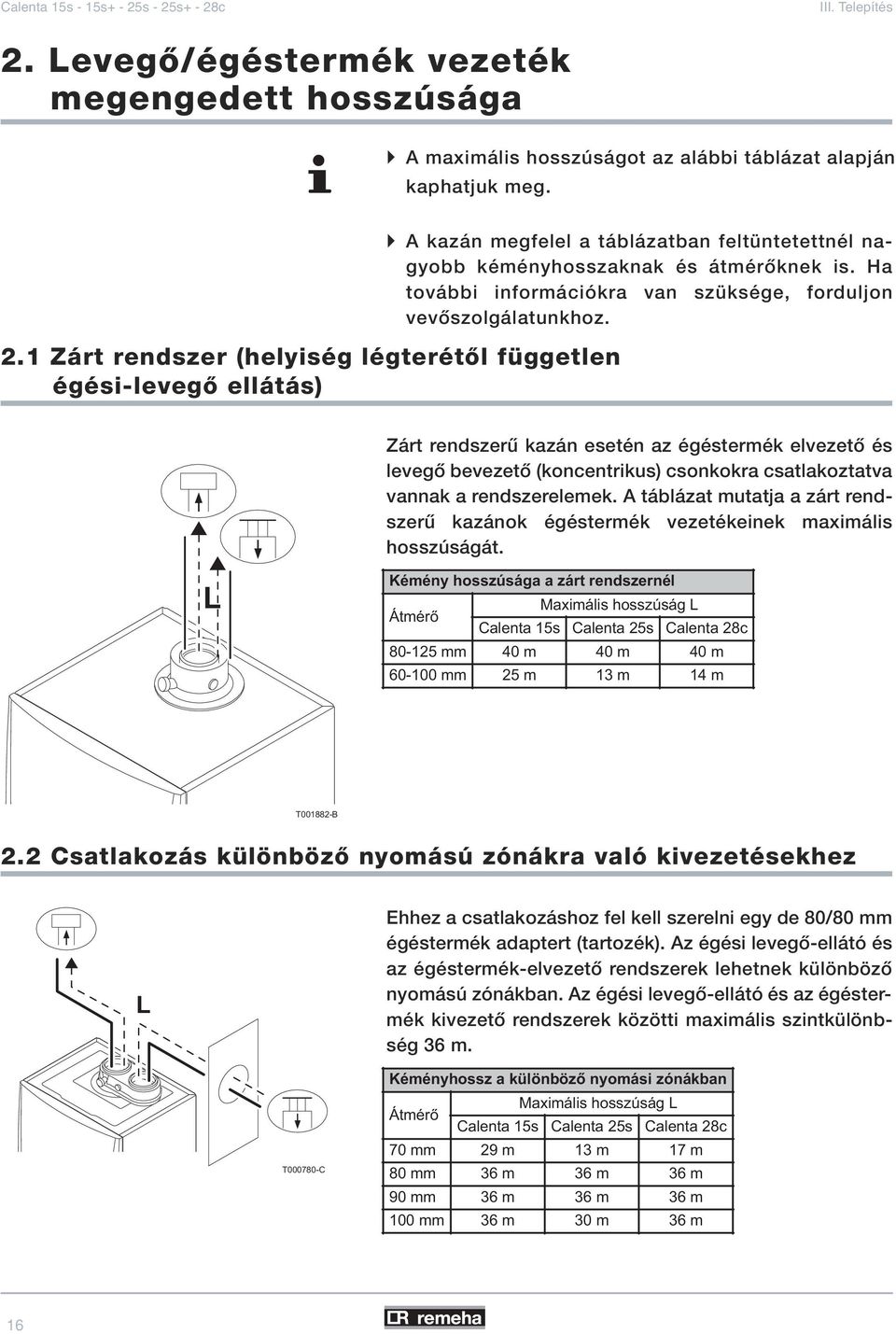

16 III. Telepítés 2. Levegô/égéstermék vezeték megengedett hosszúsága A maximális hosszúságot az alábbi táblázat alapján kaphatjuk meg. 2.1 Zárt rendszer (helyiség légterétôl független égési-levegô ellátás) A kazán megfelel a táblázatban feltüntetettnél nagyobb kéményhosszaknak és átmérôknek is. Ha további információkra van szüksége, forduljon vevôszolgálatunkhoz. Zárt rendszerû kazán esetén az égéstermék elvezetô és levegô bevezetô (koncentrikus) csonkokra csatlakoztatva vannak a rendszerelemek. A táblázat mutatja a zárt rendszerû kazánok égéstermék vezetékeinek maximális hosszúságát. L Kémény hosszúsága a zárt rendszernél Átmérő Maximális hosszúság L Calenta 15s Calenta 25s Calenta 28c mm 40 m 40 m 40 m mm 25 m 13 m 14 m T B 2.2 Csatlakozás különbözô nyomású zónákra való kivezetésekhez L Ehhez a csatlakozáshoz fel kell szerelni egy de 80/80 mm égéstermék adaptert (tartozék). Az égési levegô-ellátó és az égéstermék-elvezetô rendszerek lehetnek különbözô nyomású zónákban. Az égési levegô-ellátó és az égéstermék kivezetô rendszerek közötti maximális szintkülönbség 36 m. T C Kéményhossz a különböző nyomási zónákban Átmérő Maximális hosszúság L Calenta 15s Calenta 25s Calenta 28c 70 mm 29 m 13 m 17 m 80 mm 36 m 36 m 36 m 90 mm 36 m 36 m 36 m 100 mm 36 m 30 m 36 m 16

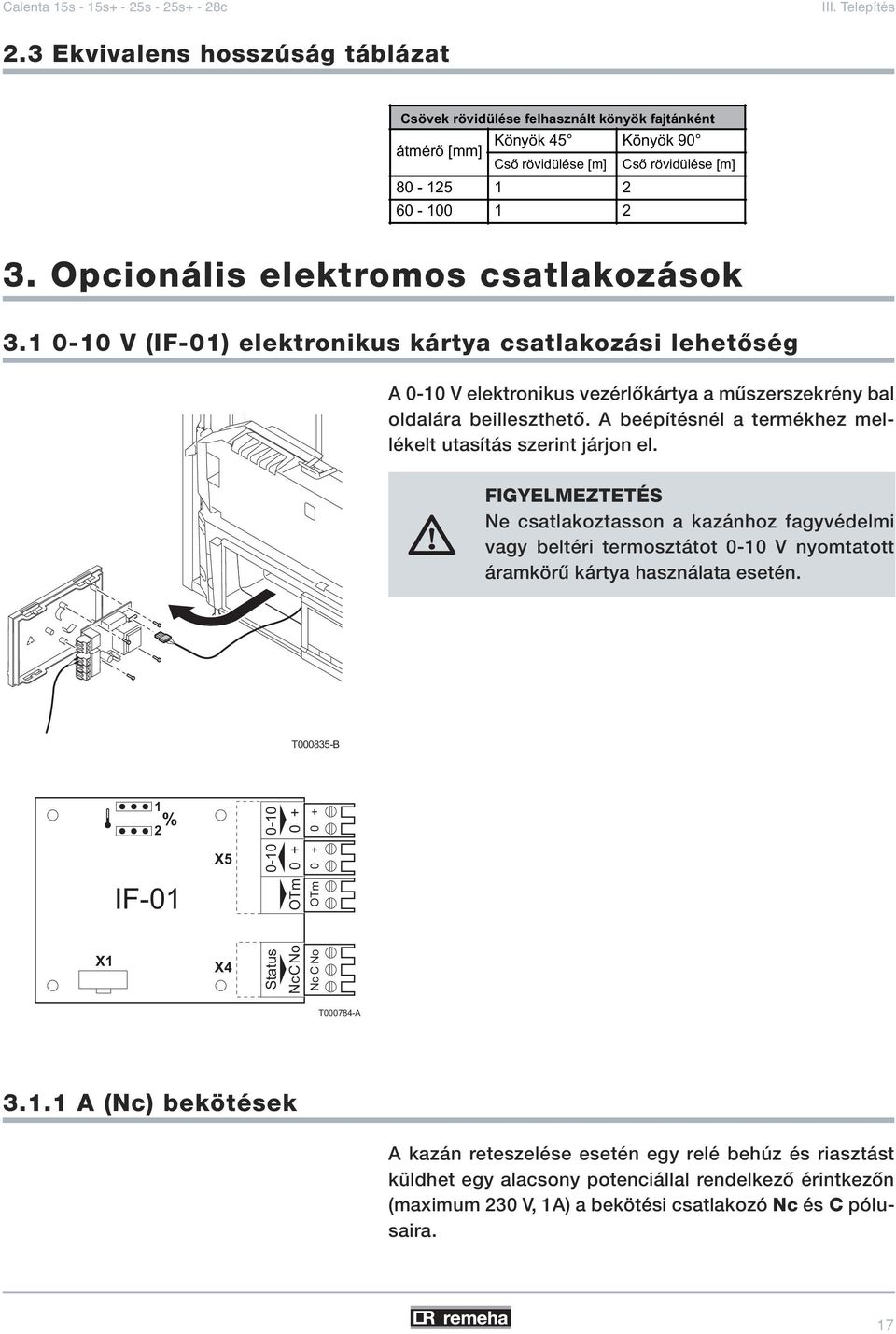

17 III. Telepítés 2.3 Ekvivalens hosszúság táblázat Csövek rövidülése felhasznált könyök fajtánként átmérő [mm] Könyök 45 Könyök 90 Cső rövidülése [m] Cső rövidülése [m] Opcionális elektromos csatlakozások V (IF-01) elektronikus kártya csatlakozási lehetôség A 0-10 V elektronikus vezérlôkártya a mûszerszekrény bal oldalára beilleszthetô. A beépítésnél a termékhez mellékelt utasítás szerint járjon el. FIGYELMEZTETÉS Ne csatlakoztasson a kazánhoz fagyvédelmi vagy beltéri termosztátot 0-10 V nyomtatott áram körû kártya használata esetén. T B X1 % 1 2 IF-01 X5 X4 Status OTm Nc C No Nc C No OTm T A A (Nc) bekötések A kazán reteszelése esetén egy relé behúz és riasztást küldhet egy alacsony potenciállal rendelkezô érintkezôn (maximum 230 V, 1A) a bekötési csatlakozó Nc és C pólusaira. 17

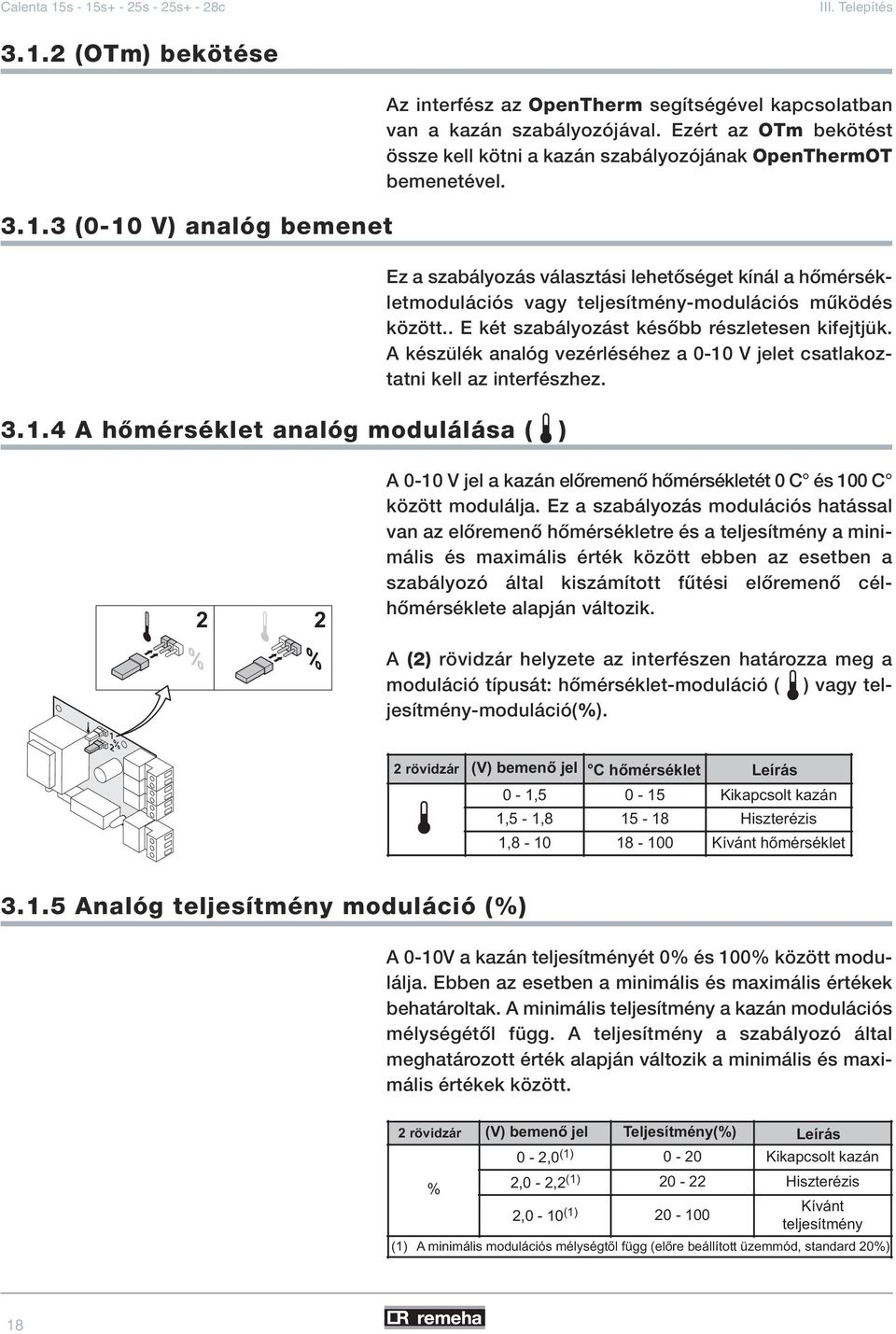

18 III. Telepítés (OTm) bekötése (0-10 V) analóg bemenet A hômérséklet analóg modulálása ( ) Az interfész az OpenTherm segítségével kapcsolatban van a kazán szabályozójával. Ezért az OTm bekötést össze kell kötni a kazán szabályozójának OpenThermOT bemenetével. Ez a szabályozás választási lehetôséget kínál a hômérsékletmodulációs vagy teljesítmény-modulációs mûködés között.. E két szabályozást késôbb részletesen kifejtjük. A készülék analóg vezérléséhez a 0-10 V jelet csatlakoztatni kell az interfészhez. 2 2 A 0-10 V jel a kazán elôremenô hômérsékletét 0 C és 100 C között modulálja. Ez a szabályozás modulációs hatással van az elôremenô hômérsékletre és a teljesítmény a minimális és maximális érték között ebben az esetben a szabályozó által kiszámított fûtési elôremenô célhômérséklete alapján változik. A (2) rövidzár helyzete az interfészen határozza meg a moduláció típusát: hômérséklet-moduláció ( ) vagy teljesítmény-moduláció(%). 1 2 % 2 rövidzár (V) bemenő jel C hőmérséklet Leírás 0-1, Kikapcsolt kazán 1,5-1, Hiszterézis 1, Kívánt hőmérséklet Analóg teljesítmény moduláció (%) A 0-10V a kazán teljesítményét 0% és 100% között modulálja. Ebben az esetben a minimális és maximális értékek behatároltak. A minimális teljesítmény a kazán modulációs mélységétôl függ. A teljesítmény a szabályozó által meghatározott érték alapján változik a minimális és maximális értékek között. 2 rövidzár (V) bemenő jel Teljesítmény(%) Leírás 0-2,0 (1) 0-20 Kikapcsolt kazán % 2,0-2,2 (1) Hiszterézis 2,0-10 (1) Kívánt teljesítmény (1) A minimális modulációs mélységtől függ (előre beállított üzemmód, standard 20%) 18

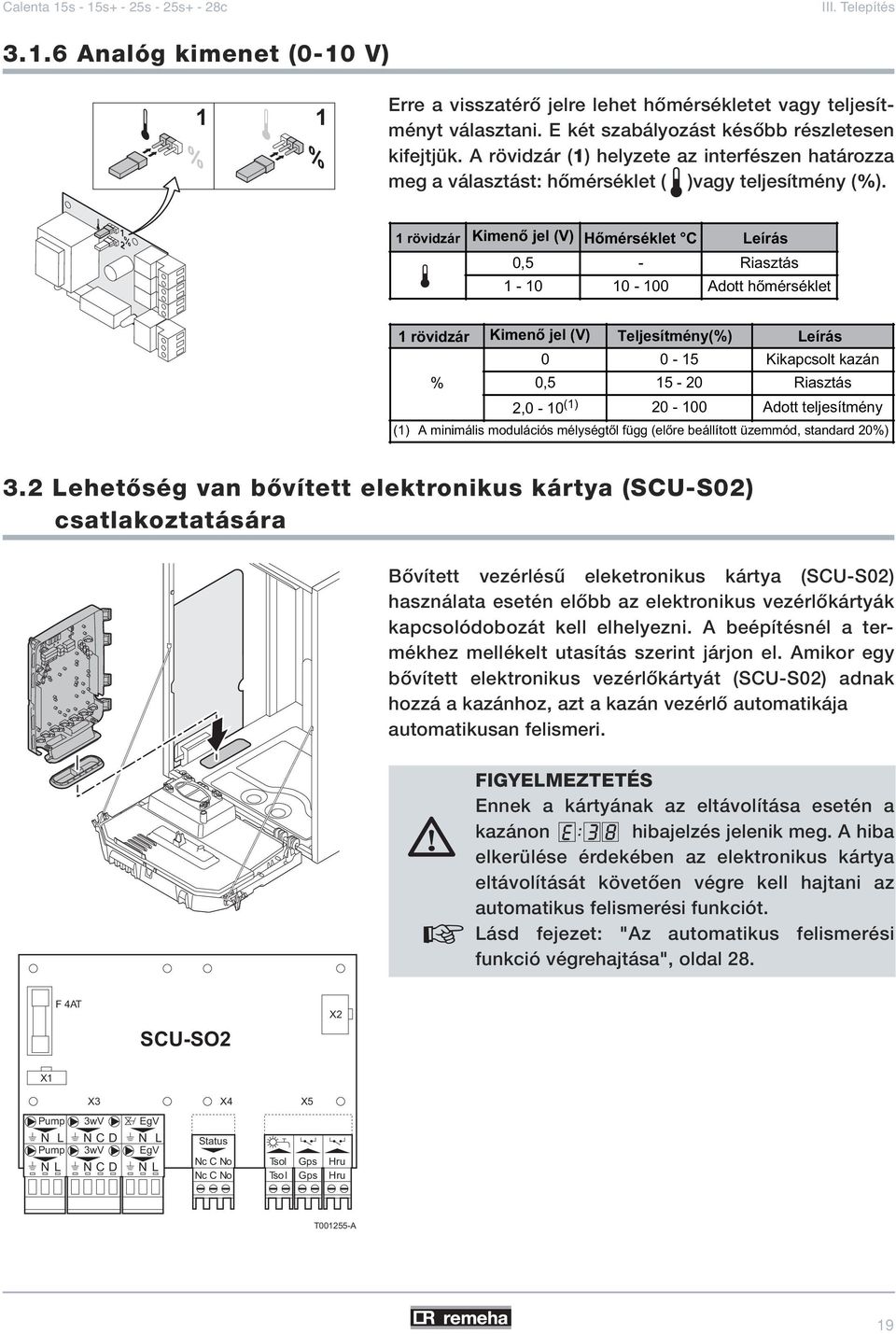

19 III. Telepítés Analóg kimenet (0-10 V) 1 1 Erre a visszatérô jelre lehet hômérsékletet vagy teljesítményt választani. E két szabályozást késôbb részletesen kifejtjük. A rövidzár (1) helyzete az interfészen határozza meg a választást: hômérséklet ( )vagy teljesítmény (%). 1 2 % 1 rövidzár Kimenő jel (V) Hőmérséklet C Leírás 0,5 - Riasztás Adott hőmérséklet 1 rövidzár Kimenő jel (V) Teljesítmény(%) Leírás Kikapcsolt kazán % 0, Riasztás 2,0-10 (1) Adott teljesítmény (1) A minimális modulációs mélységtől függ (előre beállított üzemmód, standard 20%) 3.2 Lehetôség van bôvített elektronikus kártya (SCU-S02) csatlakoztatására Bôvített vezérlésû eleketronikus kártya (SCU-S02) használata esetén elôbb az elektronikus vezérlôkártyák kapcsolódobozát kell elhelyezni. A beépítésnél a termékhez mellékelt utasítás szerint járjon el. Amikor egy bôvített elektronikus vezérlôkártyát (SCU-S02) adnak hozzá a kazánhoz, azt a kazán vezérlô automatikája automatikusan felismeri. FIGYELMEZTETÉS Ennek a kártyának az eltávolítása esetén a kazánon hibajelzés jelenik meg. A hiba elkerülése érdekében az elektronikus kártya eltávolítását követôen végre kell hajtani az automatikus felismerési funkciót. Lásd fejezet: "Az automatikus felismerési funkció végrehajtása", oldal 28. F 4AT SCU-SO2 X2 X1 X3 X4 X5 Pump N L Pump N L 3wV NCD 3wV NCD EgV N L EgV NL Status Nc C No Nc C No Tsol Tso l Gps Gps Hru Hru T A 19
20 III. Telepítés Külsô fûtési szivattyú vezérlése (Pump) Külsô fûtési szivattyú csatlakoztatható a csatlakozó sorkapocs pólusaira (Pump). A maximális felvett teljesítmény 400 VA A külsô háromutas HMV váltószelep vezérlése (3wV) A külsô gázszelep vezérlése (EgV) Üzemjelzés és hibaüzenet (Status) Napkollektor-tartály érzékelô (Tsol) A külsô háromutas váltószelep (230 VAC) HMV beköté - sekor játszik szerepet. A háromutas váltószelep alapállapota a paraméterrel állítható be. Csatlakoztassa az alábbi módon a háromutas váltószelepet: N = nulla C = központi fûtés D = HMV Fûtési igény alkalmával egy 230 VAC, 1 A (maximum) váltóáramú feszültség jön létre a külsô gázszelep vezérlésének csatlakozására szolgáló sorkapocs pólusainál EgV. A beállítási paraméter segítségével választani lehet az üzemjelzés és a hibaüzenet között. Amikor a kazán üzemel, az üzemjelzést kapcsolni egy potenciál nélküli (legfeljebb 230 VAC, 1 A) érintkezésen keresztül a sorkapocs No és C pólusaira. Amikor a kazán biztonsági üzemre vált (reteszel), a riasztást elküldheti egy potenciál nélküli érintkezôn (legfeljebb 230 VAC, 1 A) keresztül a betáp csatlakozó Nc et C pólusaira. A napkollektor tartályának hômérsékletét egy érzékelô szabályozza. Ezt az érzékelôt csatlakoztassa a csatlakozó sorkapocs Tsol pólusaira. 20
21 III. Telepítés Minimum gáz nyomásszabályozó (Gps) Minimum gáz nyomáskapcsoló ügyel arra, hogy a kazán leálljon, amikor a rendszerben túl alacsony nyomáson lép be a gáz. A minimum gáz nyomáskapcsolót a csatlakozó sorkapocs Gps pólusára kell bekötni. A minimum gáz nyomáskapcsolót a paraméteren keresztül kell mûködésbe hozni Hôvisszanyerô egység (Hru) Csatlakoztassa a hôvisszanyerô egységet a csatlakozó sorkapocs Hru pólusaira. A hôvisszanyerô egység meglétét a beállítási paraméterrel kell aktiválni. 21
22 IV. Üzebe helyezés IV. ÜZEMBE HELYEZÉS 22
23 IV. Üzebe helyezés 1. Beállítások változtatása 1.1 A paraméterek leírása A kazán vezérlôpanelje a leggyakrabban használt fûtési berendezésekre van beállítva. Ezekkel a beállításokkal gyakorlatilag az összes fûtôberendezés képes megfelelôen mûködni. A felhasználó vagy a telepítést végzô a paramétereket kívánsága szerint optimalizálhatja. Paraméter Általános leírás Beállítási tartomány Gyári beállítás Calenta típus 15s (+) 25s (+) 28c Előremenő hőmérséklet: T SET C 75 HMV hőmérséklet: C T SET Fűtés/HMV mód Mode ECO Előjelző ellenállás Kijelző Szivattyú utókeringetés Kijelző fényerő Ventilátor maximális fordulatszáma (Fűtés) Ventilátor maximális fordulatszáma (HMV) 0 = Kikapcsolt fűtés / Kikapcsolt HMV 1 = Bekapcsolt fűtés / Bekapcsolt HMV 2 = Bekapcsolt fűtés / Kikapcsolt HMV 3 = Kikapcsolt fűtés / Bekapcsolt HMV 0 = Komfort 1 = Gazdaságos üzemmód 2 = Programozható termosztát írányítás 0 = Nincs előtét ellenállás a ki/bekapcsoló termosztátnál 1 = Előtét ellenállás a ki/bekapcsoló termosztátnál 0 = Egyszerű 1 = Bővített 2 = Automatikusan az egyszerű kijelzőn 3 perc után 3 = Automatikusan az egyszerű kijelzőn 3 perc után ; A gombok lezárása bekapcsolva 1-98 perc 99 perc = folyamatos 0 = Csökkentett 1 = Világos G20 (H-gáz) (1) (x100 ford/perc) G25.1 (L-gáz) (x100 ford/perc) G31 (Propán) (x100 ford/perc) G20 (H-gáz) (1) (x100 ford/perc) G25.1 (L-gáz) (x100 ford/perc) G31 (Propán) (x100 ford/perc) (1) Csak akkor módosítsa a gyári beállításokat, ha valóban szükséges. Például a kazánt adaptálni: G25.1 (L-gáz) vagy G31 (Propán) 23
24 IV. Üzebe helyezés Paraméter Általános leírás Beállítási tartomány A ventilátor minimális fordulatszáma (Fűtés+HMV) A ventilátor minimális fordulatszáma (offset) Indítás fordulatszáma G20 (H-gáz) (1) (x100 ford/perc) G25.1 (L-gáz) (x100 ford/perc) G31 (Propán) (x100 ford/perc) G20 (H-gáz) (1) (x100 ford/perc) G25.1 (L-gáz) (x100 ford/perc) G31 (Propán) (x100 ford/perc) Ne módosítsa (x100 ford/perc) Gyári beállítás Calenta típusa 15s (+) 25s (+) 28c Minimális víznyomás 0-3 bar (x 0,1 bar) 8 A rendszer maximális előremenő hőmérséklete Az időzítés és fűtési mód közötti különbség A fűtési görbe beállítási pontja (Maximális külső hőmérséklet) A fűtési görbe beállítási pontja (Előremenő hőmérséklet) A fűtési görbe beállítási pontja (Minimális külső hőmérséklet) 0-90 C C 0-30 C (Csak külső érzékelővel) 0-90 C (Csak külső érzékelővel) C (Csak külső érzékelővel) A szivattyú legkisebb fordulatszáma 2-10 (x 10%) fűtés módban A szivattyú 2 működésének beállítása Szivattyú maximális fordulatszáma 2-10 (x 10%) fűtés módban A szivattyú 6 működésének beállítása Fagyvédelmi hőmérséklet C -10 Védelem a legionella betegség ellen 0 = Leállás 1 = Indítás (Aktiválás után a kazán egyszer egy héten 65 C -on működik a HMV miatt) 3 = Programozható termosztát írányítás A kazán célértékének emelése 0-20 C 15 A HMV beindulási hőmérséklete Melegvíz érzékelő Háromutas váltószelep vezérlés Kazántípus Tiltott belépés funkció Feloldási funkció 2-15 C 5 0 = Normál 1 = Invertált 0 = Fűtés és használati melegvíz előállítás 1 = Csak fűtés 0 = Bekapcsolt fűtés 1 = Tiltás fagyvédelem nélkül 2 = Tiltás fagyvédelemmel 3 = Reteszelés fagyvédelemmel (csak szivattyú) 0 = Meleg víz működik 1 = Belépés feloldása Feloldás várakozási idő másodperc 0 Gázszelep kapcsolási idő másodperc 0 Üzemzavar relé funkció (Opció) 0 = Üzemjelzés 1 = Riasztás kijelzés (1) Csak akkor módosítsa a gyári beállításokat, ha valóban szükséges. Például a kazánt adaptálni: G25.1 (L-gáz) vagy G31 (Propán)
25 IV. Üzebe helyezés Paraméter Általános leírás Beállítási tartomány Gáznyomás ellenőrző rendszer csatlakoztatva (Opció) Hővisszanyerő egység csatlakozik (Opció) Hálózat észlelés fázis fényjelzés 0 = Nem csatlakozik 1 = Csatlakozik 0 = Nem csatlakozik 1 = Csatlakozik 0 = Leállás 1 = Indítás Gyári beállítás Calenta típus 15s (+) 25s (+) 28c Karbantartás üzenet Ne módosítsa 1 A kazán üzemóráinak a száma Ne módosítsa 175 Az égő üzemóráinak száma Ne módosítsa 30 Csatlakoztatott SCU észlelése 0 = Nincs észlelés 1 = Észlelés A gyári beállításokhoz való visszatéréshez vagy a fő X és Gyári beállítás érzékelő cseréjekor, az adattáblán lévő és értékeket adja meg a és paraméterben Y (1) Csak akkor módosítsa a gyári beállításokat, ha valóban szükséges. Például a kazánt adaptálni: G25.1 (L-gáz) vagy G31 (Propán) 1.2 Paraméterek módosítása felhasználói szinten (márkaszerviz vagy megbízottja) Az paramétereket a felhasználható módosíthatja, hogy jobban megfeleljen a központi fûtés és a HMV elôállítás iránti igényeinek. FIGYELMEZTETÉS A gyári paraméterek módosítása káros hatással lehet a kazán megfelelô mûködésére. 2x 1x T B 1. Nyomja meg egyszerre a két gombot, majd a [+] gombot, amíg a szimbólum villog a menüsorban. 2. Válassza ki a felhasználói menüt a gombbal. Megjelenik a kijelzôn, villogóval. 3. Nyomjuk meg az gombot másodszor. A75 C érték jelenik meg és villog (gyári beállítás). 4. Az érték módosítása a [-] vagy [+] gombok megnyo - másával. Ebben a példában használja a [-] gombot a 60 C értékre való módosításhoz. 5. Erôsítse meg az értéket a gombbal. Megjelenik a kijelzôn, villogóval. 6. Nyomja meg 2 alkalommal a gombot a menübôl való kilépéshez és az eredeti mûködésbe való visszalépéshez. A paraméterek paraméterig változhatnak, ugyanúgy mint a. A 2 ütem után használja a [+] gombot, hogy elérje a kívánt paramétert. 25
26 IV. Üzebe helyezés 1.3 Paraméterek módosítása telepítô szinten (márkaszerviz vagy megbízottja) 3x A paraméterket csak képesített szakember módosítja. A paraméterezési hibák elkerülése érdekében néhány paraméter megváltoztatása szerviz kód megadását igényli. FIGYELMEZTETÉS A gyári paraméterek módosítása káros hatással lehet a kazán megfelelô mûködésére. 2x T B 1. Nyomja meg egyszerre a két gombot, majd a [+] gombot, amíg a szimbólum villog a menüsorban. 2. Válassza ki a telepítô menüt a gomb segítségével. jelenik meg a kijelzôn. 3. Használja az [-] vagy [+] gombokat a szerviz kód megadásához. 4. Hagyja jóvá a gombbal. Megjelenik a kijelzôn, villogóval. 5. Nyomjuk meg az gombot másodszor. A 75 C érték jelenik meg és villog (gyári beállítás). 6. Az érték módosítása a [-] vagy [+] gombok megnyomásával. Ebben a példában használja a [-] gombot a 60 C értékre való módosításhoz. 7. Erôsítse meg az értéket a gombbal: Megjelenik a kijelzôn, villogóval. 8. Állítson be esetleg más paramétereket úgy, hogy az [-] vagy [+] gombokkal kiválasztja ôket. 9. Nyomja meg 2 alkalommal a gombot a menübôl való kilépéshez és az eredeti mûködésbe való visszalépéshez. A kazán visszatér az aktuális mûködési módba, ha 3 percen át nem mûködtet semilyen gombot. 1.4 A maximális teljesítmény beállítása a fûtés módra F 14 Q R M T C Calenta 15s - 15s+ M Maximális teljesítmény F Gyári beállítás Q Hôterhelés ((kw)) R Ventilátor fordulatszáma (ford/perc) 26
27 IV. Üzebe helyezés Q Q R T B R F M M F T A Calenta 25s - 25s+ M F Q R Maximális teljesítmény Gyári beállítás Hôterhelés ((kw)) Ventilátor fordulatszáma (ford/perc) Calenta 28c M F Q R Maximális teljesítmény Gyári beállítás Hôterhelés ((kw)) Ventilátor fordulatszáma (ford/perc) A maximális terhelés a fûtés mûködéséhez gyárilag lett beállítva 4500 ford/perc értékre a Calenta 15s - 15s+, 5600 ford/percre a Calenta 25s - 25s+ és 4600 ford/percre a Calenta 28c típusokra. 2x 3x...x...x T A A grafikonon látható a teljesítmény és a fordulatszám aránya földgáz esetén. A fordulatszámot a paraméterrel lehet módosítani. Ehhez az alábbi módon kell eljárni: 1. Nyomja meg egyszerre a két gombot, majd a [+] gombot, amíg a szimbólum villog a menüsorban. 2.Válassza ki a telepítô menüt a gombbal. jelenik meg a kijelzôn. 3. Használja az [-] vagy [+] gombokat a szerviz kód megadásához. 4. Hagyja jóvá a gombbal. Megjelenik a kijelzôn, villogóval. 5. Nyomja meg a [+] gombot, hogy hozzáférjen a paraméterhez. 6. Hagyja jóvá a gombbal. 7. Használja a [+] gombot, hogy például 46-rôl 50-re növelje a fordulatszámot (lásd a megfelelô teljesítménygörbét). 8. Erôsítse meg az értéket a gombbal. 9. Nyomja meg 2 alkalommal a gombot a menübôl való kilépéshez és az eredeti mûködésbe való visszalépéshez. 27
28 Calenta 15s - 15s+ - 25s - 25s+ - 28c IV. Üzebe helyezés 1.5 Visszatérés a gyári beállításokhoz "Reset Param" 3x...x T G 1. Nyomja meg egyszerre a két gombot, majd a [+] gombot, amíg a szimbólum villog a menüsorban. 2. Válassza ki a telepítô menüt a gombbal. jelenik meg a kijelzôn. 3. Használja az [-] vagy [+] gombokat a szerviz kód megadásához. 4. Hagyja jóvá a gombbal. Megjelenik a kijelzôn, villogóval. 5. Nyomja meg többször a [+] gombot. Megjelenik a kijelzôn, villogóval. 6. Nyomja meg a gombot. Megjelenik a kijelzôn, villogóval. a paraméter jelenlegi értékét jelenti. Hasonlítsa össze értékét az adattáblán megadott értékkel. 7. Használja a [-] vagy [+] gombokat az adattáblán feltü ntetett értékének beírásához. 8. Erôsítse meg az értéket a gombbal, Megjelenik a kijelzôn, villogóval. a paraméter jelenlegi értékét mutatja. Hasonlítsa össze ezt az értéket az adattáblán megadott értékkel. 9. Használja a [-] vagy [+] gombokat az adattáblán feltü ntetett értékének beírásához. 10. Erôsítse meg az értéket a gombbal. A gyári beállítások újrainicializálsa megtörtént. 11. A kijelzô visszaáll az aktuális mûködési módra. 1.6 Az automatikus felismerési funkció végrehajtása Az SCU-S02 nyomtatott áramkör eltávolítása után hajtsa végre az automatikus felismerés funkciót. Ehhez az alábbi módon kell eljárni: 1. Nyomja meg egyszerre a két gombot, majd a [+] gombot, amíg a szimbólum villog a menüsorban. 2. Válassza ki a telepítô menüt a gombbal. jelenik meg a kijelzôn. 3. Használja az [-] vagy [+] gombokat a szerviz kód megadásához. 4. Hagyja jóvá a gombbal. Megjelenik a kijelzôn, villogóval. 5. Nyomja meg többször a [+] gombot. Megjelenik a kijelzôn, villogóval. 6. Hagyja jóvá a gombbal. Auto-detect végrehajtása folyamatban. 7. A kijelzô visszaáll az aktuális mûködési módra. 3x...x T B 28
29 IV. Üzebe helyezés 1.7 A kézi üzemmód beállítása 2x 2x bar T E Bizonyos esetekben át kell kapcsolni a kazánt kézi üzem - módra, például akkor, amikor a szabályozó még nincs bekötve. A szimbólum alatt a kazán átkapcsolható automata vagy kézi üzemmódra. Ehhez az alábbi módon kell eljárni: 1. Nyomja meg egyszerre a két gombot, majd a [+] gombot, amíg a szimbólum villog a menüsorban. 2. Nyomja meg a gombot, a kijelzô ablak megejelnik: vagy A szöveg az aktuális víznyomással (csak akkor, ha külsô érzékelô van csatlakoztatva). Az elôremenô hômérsékletet a belsô fûtés görbéjének emelkedése határozza meg. vagy A minimális elôremenô hômérséklet értéke. 3. Nyomja meg a [-] vagy a [+] gombokat az érték átmeneti növeléséhez kézi módban. 4. Erôsítse meg az értéket a gombbal. A kazán mostantól kézi módban mûködik. 5. Nyomja meg 2 alkalommal a gombot a menü bôl való kilépéshez és az eredeti mûködésbe való visszalépéshez. 1.7 A legionella elleni védelem beállítása A kazán szériafelszereltséghez tartozik a legionella elleni védelem. A beállítás a paraméterrel módosítható. Lásd fejezet: "A paraméterek leírása", oldal
30 V. Ellenőrzés és karbantartás V. ELLENÔRZÉS ÉS KARBANTARTÁS 30
31 V. Ellenőrzés és karbantartás 1. Specifikus karbantartási mûveletek 1.1 Ionizációs/gyújtó elektróda cseréje Ha az ellenôrzési és standard karbantartási mûveletek eredményei alapján kiegészítô karbantartásra is szükség van, az alábbiak szerint kell eljárni a munkák természetétôl függôen: T A Az alábbi esetekben cserélje ki az ionizációs/gyújtó elekt ródát: Ionizációs áram <3 µa. Kopott elektróda. Ha a csere szükséges, az alábbi módon kell elvégezni: 1. Vegye le az ionizációs/gyújtó elektróda vezetékét a gyújtótranszformátorról. 2. Csavarja ki a 2 csavarokat és távolítsa el az ionizációs/gyújtó elektródát. 3. Cserélje ki az ionizációs/gyújtó elektródát. 1.2 A lemezes hôcserélô (HMV oldal) és a vízszûrô tisztítása A víz minôségétôl és a használat módjától függôen vízkôlerakódások képzôdhetnek a lemezes hôcserélôben és a vízszûrôben. Rendszeres vízkôtelenítésre lehet tehát szükség. Általában a rendszeres ellenôrzéssel együtt adott esetben egy tisztítás elegendô. Az alábbi tényezôk befolyásolhatják a gyakoriságot: A víz keménysége. A vízkô összetétele. A kazán üzemóráinak a száma. Vízkivétel mennyisége. A használati melegvíz kívánt hômérséklete. 31
32 V. Ellenőrzés és karbantartás A lemezes hôcserélô tisztítása 1 2 Ha a lemezes hôcserélôt kell vízkôteleníteni, az alábbiakat kell tennie: 1. Zárja el a víz fôcsapot. H 2 O 2. Ürítse le a kazánt. 3. Szerelje le a szifon feletti légtelenítô tömlôt Vegye le a szifont. 5. Vegye le a bilincset, ami a fûtés elôremenô tömlôt tartja a vizesblokk bal oldalán. 6. Szerelje le a vizesblokk bal oldalán, nem a hôcserélô oldalán (fûtéskör) lévô fûtés elôremenô tömlôt. 7. Csavarja ki a 2 hatlapú süllyesztett csavart a lemezes hôcserélô jobb és bal oldalán. 8. Forgassa el kicsit a lemezes hôcserélôt és óvatosan vegye ki a kazánból. 9. Tisztítsa meg a hôcserélôt vízkôoldó szerrel (például körülbelül ph3). Ehhez tartozékként mellékelt, erre a célra szolgáló tisztítóeszköz áll rendelkezésre. Tisztítás után öblítse el bô folyóvízben. 10. Szerelje vissza az összes alkatrészt /+ H 2 O 3 T B 32
33 V. Ellenőrzés és karbantartás A HMV szûrôjének cseréje H 2 O Ha a vízszûrô betétet tisztítani vagy cserélni kell, az alábbiak szerint végezze el: 1. Zárja el a víz fôcsapot. 2. Ürítse le a kazánt. 3. Szerelje le a szifon feletti légtelenítô tömlôt. 4. Vegye le a szifont. 5. Vegye le a vízszûrôt tartó patentot. Eközben ügyeljen arra, hogy a hangtompító a helyén maradjon. 6. Vegye le a használati víz szûrôjét. 7. Öblítse el a vízszûrôt csapvízzel és tisztítsa meg esetleg vízkôtelenítô szerrel (például citromsav, melynek ph-ja körülbelül 3). Tisztítás után öblítse el bô folyó - vízben. 8. A vízszûrôt akkor kell cserélni, ha meghibásodott vagy a karbantartási készlet tartalmaz. 9. Szerelje vissza az összes alkatrészt /+ ph 3 +/+ H 2 O T A 33
34 V. Ellenőrzés és karbantartás 1.3 A visszacsapó szelep cseréje 1 4 2x A visszacsapó szelepet akkor cserélje ki, ha hibás vagy ha a karbantartási készlet tartalmaz egyet. Ehhez az alábbi módon kell eljárni: 1. Szerelje le a venturi levegô bevezetô vezetékét. 2. Csavarozza le a gázblokk felsô csatlakozását. 3. Húzza ki a ventilátor alatt lévô csatlakozót. 4. Pattintsa ki a 2 kapcsolt, amelyek a ventilátor/keverô egységet rögzítik a hôcserélôhöz. 5. Vegye le teljesen a ventilátor/keverô könyök egységet. 6. Cserélje ki a keverék könyök és a ventilátor között lévô visszacsapó szelepet. 7. A visszaszerelést ellenkezô sorrendben végezze. 3 X x T B 34
35 V. Ellenőrzés és karbantartás 1.4 A kazán összeszerelése 1. Fordított sorrendben kell az összes alkatrészt visszaszerelni. FIGYELMEZTETÉS Az ellenôrzés és karbantartás során a leszerelt alkatrészek tömítéseit mindig cserélni kell. 2. Töltse fel a szifont tiszta vízzel a jelzésig. 3. Tegye a helyére a szifont. FIGYELMEZTETÉS Szerelje fel a szifon fölé a légtelenítô tömlôt. T A 4. Nyissa ki óvatosan a vízfôcsapot, töltse fel a rendszert, légtelenítse és esetleg pótolja ki a vizet. 5. Ellenôrizze a gáz és víz csatlakozásainak tömörségét. 6. Indítsa el a kazánt. 35
36 VI. Hibakeresés VI. HIBAKERESÉS 36
37 VI. Hibakeresés 1. Hibakódok A kazán vezérlôegységgel és elektronikus szabályozással rendelkezik. A szabályozó lelke egy mikroprocesszor, a ComfortMaster, amely védi és vezérli a kazánt. Ha hibát észlel a kazán mûködésében, azt reteszeli és az alábbi módon jelzi a kijelzôn: Piros villogó kijelzô: szimbólum szimbólum hiba kódja (például ) A hibakódok jelentését a hibakódok táblázata adja meg. Ehhez az alábbi módon kell eljárni: Jegyezze fel a kijelzett hibakódot. A hibakód fontos a hiba típusának megfelelô és gyors feltárásához és a Remeha vevôszolgálatát esetleges mûszaki segítségnyújtásához. Nyomja le 2 másodpercig a gombot. Ha a hibakód továbbra is megmarad, keresse meg a hibatáblázatban az okot és alkalmazza a megoldást. Ha a kijelzôn nem hanem van, le kell állítani a kazánt, majd 10 másodperc elteltével inicializálja újra a hibát. Hibakód Általános leírás Lehetséges okok Ellenőrzés / megoldás A paramétereket tároló PSU egységet nem találja A biztonsági paraméterek hibásak Előremenő hőmérséklet érzékelő szonda zárlatos Előremenő hőmérséklet érzékelő szonda nyitott Rossz csatlakozás Rossz csatlakozás PSU hibás Rossz csatlakozás Az érzékelő hibás Az érzékelő egyáltalán nem vagy rosszul csatlakozik Rossz csatlakozás Az érzékelő hibás Az érzékelő egyáltalán nem vagy rosszul csatlakozik Ellenőrizze a vezetékeket Ellenőrizze a vezetékeket Csserélje ki a PSU-t Ellenőrizze a vezetékeket Ellenőrizze az érzékelők megfelelő működését Ellenőrizze, hogy az érzékelőt helyesen szerelték-e be Adott esetben cserélje ki az érzékelőt Ellenőrizze a vezetékeket Ellenőrizze az érzékelők megfelelő működését Ellenőrizze, hogy az érzékelőt helyesen szerelték-e be Adott esetben cserélje ki az érzékelőt 37
38 VI. Hibakeresés Hibakód Általános leírás Lehetséges okok Ellenőrzés / megoldás A hőcserélő hőmérséklete túl alacsony A hőcserélő hőmérséklete túl magas Visszatérő hőmérsékletmérő érzékelő zárlatos Visszatérő hőmérsékletmérő érzékelő nyitott Visszatérő hőmérséklet túl alacsony Visszatérő hőmérséklet túl magas Az előremenő és visszatérő hőmérsékletek közötti különbség túl nagy A hőcserélő hőmérséklete a normál tartomány felett van (termosztát maximum STB) (túlfűtés) Rossz csatlakozás Az érzékelő hibás Az érzékelő egyáltalán nem vagy rosszul csatlakozik Nincs keringés Rossz csatlakozás Az érzékelő hibás Az érzékelő egyáltalán nem vagy rosszul csatlakozik Rossz csatlakozás Az érzékelő hibás Az érzékelő egyáltalán nem vagy rosszul csatlakozik Rossz csatlakozás Az érzékelő hibás Az érzékelő egyáltalán nem vagy rosszul csatlakozik Nincs keringés Az érzékelő hibás Az érzékelő egyáltalán nem vagy rosszul csatlakozik Nincs keringés Rossz csatlakozás Az érzékelő hibás Az érzékelő egyáltalán nem vagy rosszul csatlakozik Nincs keringés Ellenőrizze a vezetékeket Adott esetben cserélje ki az érzékelőt Légtelenítse a fűtőberendezést Ellenőrizze a keringést (irány, szivattyú, szerelvények) Ellenőrizze a víznyomást Ellenőrizze az érzékelő megfelelő működését Ellenőrizze, hogy az érzékelőt helyesen szerelték-e be Ellenőrizze a fűtőelem tisztaságát Ellenőrizze a vezetékeket Ellenőrizze, hogy az érzékelőt helyesen szerelték-e be Ellenőrizze az érzékelők megfelelő működését Ellenőrizze a vezetékeket Ellenőrizze, hogy az érzékelőt helyesen szerelték-e be Ellenőrizze az érzékelők megfelelő működését Ellenőrizze a vezetékeket Adott esetben cserélje ki az érzékelőt Légtelenítse a fűtőberendezést Ellenőrizze a keringést (irány, szivattyú, szerelvények) Ellenőrizze a víznyomást Ellenőrizze az érzékelők megfelelő működését Ellenőrizze, hogy az érzékelőt helyesen szerelték-e be Ellenőrizze a fűtőelem tisztaságát Adott esetben cserélje ki az érzékelőt Légtelenítse a fűtőberendezést Ellenőrizze a keringést (irány, szivattyú, szerelvények) Ellenőrizze a víznyomást Ellenőrizze az érzékelők megfelelő működését Ellenőrizze, hogy az érzékelőt helyesen szerelték-e be Ellenőrizze a fűtőelem tisztaságát Ellenőrizzük, jól működik-e a fűtési keringető szivattyú Ellenőrizze a vezetékeket Adott esetben cserélje ki az érzékelőt Légtelenítse a fűtőberendezést Ellenőrizze a keringést (irány, szivattyú, szerelvények) Ellenőrizze a víznyomást Ellenőrizze az érzékelők megfelelő működését Ellenőrizze, hogy az érzékelőt helyesen szerelték-e be Ellenőrizze a fűtőelem tisztaságát 38
39 VI. Hibakeresés Hibakód Általános leírás Lehetséges okok Ellenőrzés / megoldás 5x az égő beindítása sikertelen Hamis láng jelzés Probléma van a gázszeleppel SU kártya Probléma van a ventilátorral Előremenő és visszatérő megfordítva Nincs gyújtás Van gyútóív, de nem jön létre láng Van láng, de az ionizáció gyenge (<3 μa) Van ionizációs áram, pedig nem kéne lángnak lennie A gyújtótranszformátor hibás Hibás gázszelep Az égő izzásban marad: CO 2 túl magas Rossz csatlakozás SU kártya hibás Rossz csatlakozás Hibás a ventilátor Rossz csatlakozás Az érzékelő hibás Az érzékelő egyáltalán nem vagy rosszul csatlakozik A vízkeringés iránya megfordult 5x lángvesztés Nincs ionizációs áram Kommunikációs hiba a SU elektronikus kártyával Rossz csatlakozás Ellenőrizze a gyújtótranszformátor vezetékeit Ellenőrizze az ionizációs/gyújtás elektródát Ellenőrizze a fúratot a test/föld felé Ellenőrizze az égő hídjának állapotát Ellenőrizze a földelést A SU kártya vezérlése hibás Légtelenítse a gázvezetéket Ellenőrizze, hogy a gázcsap nyitva van-e Ellenőrizzük a gázellátás nyomását Ellenőrizze a gázegység működését és beállítását Ellenőrizze, hogy a bejövő égéslevegő és égéstermék elvezető vezetékek nincsenek-e eldugulva Ellenőrizze a gázegység vezetékeit A SU kártya vezérlése hibás Ellenőrizze, hogy a gázcsap nyitva van-e Ellenőrizzük a gázellátás nyomását Ellenőrizze az ionizációs/gyújtás elektródát Ellenőrizze a földelést Ellenőrizze az ionizációs/gyújtó elektróda vezetékeit Ellenőrizze az ionizációs/gyújtás elektródát Ellenőrizzük a gázszelepet, és cseréljük ki, ha szükséges CO 2 beállítása Ellenőrizze a vezetékeket Ellenőrizze a SU elektronikus kártyát és adott esetben cserélje ki Ellenőrizze a vezetékeket Adott esetben cserélje ki a ventilátort Ellenőrizzük, megfelelő-e a huzat a kéménycsatlakozáson Adott esetben cserélje ki az érzékelőt Ellenőrizze a keringést (irány, szivattyú, szerelvények) Ellenőrizze az érzékelők megfelelő működését Ellenőrizze, hogy az érzékelőt helyesen szerelték-e be Légtelenítse a gázvezetéket Ellenőrizze, hogy a gázcsap nyitva van-e Ellenőrizzük a gázellátás nyomását Ellenőrizze a gázegység működését és beállítását Ellenőrizze, hogy a bejövő égéslevegő és égéstermék elvezető vezetékek nincsenek-e eldugulva Ellenőrizze, hogy az égésterméket nem szívta-e vissza Ellenőrizze, hogy a SU kártyát megfelelően csatlakoztatta a PCU kártyára 39
40 VI. Hibakeresés Hibakód Általános leírás Lehetséges okok Ellenőrzés / megoldás Kommunikációs hiba a SCU elektronikus kártyával Zárolt bemenet reteszelt módban HRU/URC unite teszt hiba Rossz csatlakozás A SCU kártya hibás Rossz csatlakozás Külső ok Rosszul beállított paraméter Rossz csatlakozás Külső ok Rosszul beállított paraméter Ellenőrizze a vezetékeket Cserélje ki a SCU kártyát Ellenőrizze a vezetékeket A külső ok megszüntetése Ellenőrizze a paramétereket Ellenőrizze a vezetékeket A külső ok megszüntetése Ellenőrizze a paramétereket 2. Letiltás és reteszelés 2.1 Reteszelés 2.2 Letiltás Ha több automatikus indítási kísérlet után a lezárás okai még mindig fennállnak, a kazán reteszelés módra vált (üzemzavarnak is nevezik). Ahhoz, hogy a kazánt ismét üzembe lehessen állítani, meg kell szüntetni a reteszelés okait és megnyomni a gombot. Tiltás (ideiglenes) a kazán üzemmódja, amelyet szokásostól eltérô helyzet idéz elô. Ilyenkor a kijelzôn leállás kódja látható( ). A szabályozó azért megpróbálja a kazánt többször újraindítani. A kazán akkor indul újra, ha a tiltás okai megszûntek. A tiltás kódjai az alábbiak: 1. Nyomja meg egyszerre két gombot. 2. Nyugtázza a megnyomásával. és a zárolás kódja jelenik meg felváltva a kijelzôn. 3. Nyomja meg a [+] gombot. jelenik meg a kijelzôn. A kazán önállóan újraindul, ha a tiltás okai megszûntek. 40
41 VI. Hibakeresés a értékeket adattábla szerint az érzékelők megfelelő Érzékelő hiba az érzékelőt helyesen szerelték-e be hőcserélő Érzékelő hiba (víztömegáram) az érzékelők megfelelő az érzékelőt helyesen szerelték-e be 41
42 VI. Hibakeresés a gázszelep 3. Hibamemória A kazán szabályozója hibamemóriával rendelkezik. A bekövetkezett legutóbbi 16 hibát tárolja ez a memória. A hibakódokon kívül az alábbi információkat menti el: Hányszor következett be a hiba: ( ). A kazán üzemmódja ( ). Az elôremenô ( ) és visszatérô ( ) hômérséklet a hiba idôpontjában. A hibamemórába való belépéshez a szerviz kódot kell megadni. 42
43 VI. Hibakeresés 3.1 A memóriában tárolt hibák ki/beolvasása 2x 4x 1. Nyomja meg egyszerre a két gombot, majd a [+] gombot, amíg a szimbólum villog a menüsorban. 2.Válassza ki a telepítô menüt a gombbal. jelenik meg a kijelzôn. 3. Használja az [-] vagy [+] gombokat a szerviz kód megadásához. 4. Nyomja meg a gombot. jelenik meg a kijelzôn. 5. Az [-] vagy [+] gombokkal megjeleníthetô a hibák listája vagy a zárolások listája. 6. Hagyja jóvá a gombbal. Megjelenik a kijelzôn, villogóval = Legutoljára bekövetkezett hiba, Például. 7. A [-] vagy [+] gombokkal futtatható a hibák vagy zárolások listája. 8. Nyomja meg a gombot a hibák vagy zárolások részleteinek megjelenítéséhez. 9. Nyomja meg a [-] vagy [+] gombokat az alábbi adatok megtekintéséhez: = Hányszor következett be a hiba. = Az égô üzemóráinak száma. = Állapot. = Alállapot. = Elôremenô hômérséklet ( C). = Visszatérô hômérséklet ( C). = Vízmelegítô hômérséklete ( C). = Külsô hômérséklet ( C) (Csak külsô érzékelôvel). = Belsô célérték ( C). = Ionizációs áram (µa). = Ventilátor sebessége ford/perc. = Víznyomás (bar). = Leadott relatív teljesítmény (%). 10. Nyomja meg a gombot a kijelzési ciklus megszakításához. Megjelenik a kijelzôn, villogóval = Legutoljára bekövetkezett hiba. 11. A [-] vagy [+] gombokkal futtatható a hibák vagy zárolások listája. 12. Nyomja meg a gombot a hibák listájának vagy zárolások listájának megjelenítéséhez. 13. Nyomja meg 2 alkalommal a gombot a hibamemóriából való kilépéshez. 43
44 VI. Hibakeresés 3.2 A hibamemória újrainicializálása 4x 1. Nyomja meg egyszerre a két gombot, majd a [+] gombot, amíg a szimbólum villog a menüsorban. 2.Válassza ki a telepítô menüt a gombbal. jelenik meg a kijelzôn. 3. Használja az [-] vagy [+] gombokat a szerviz kód megadásához. 4. Nyomja meg a gombot. jelenik meg a kijelzôn. 5. Az [-] vagy [+] gombokkal megjeleníthetô a hibák listája vagy a zárolások listája. 6. Hagyja jóvá a gombbal. Megjelenik a kijelzôn, villogóval. 7. Nyomja meg többször a [+] gombot, ameddig a kijelzôn látható. 8. Nyomja meg a gombot. Megjelenik a kijelzôn, villogóval. 9. Nyomja meg a [+] gombot a értékének módosításához. 10. Nyomja meg a gombot, hogy a hibamemóriából törölje a hibákat. 11. Nyomja meg 3 alkalommal a gombot a hibamemóriából való kilépéshez. 3x 44
45 VI. Hibakeresés 45
46 46
47 47
48 Marketbau-Remeha Kereskedelmi és Szolgáltató Kft Budaörs, Ipari Park, Gyár u. 2. Tel: Fax: T B Szerzôi jog Minden, jelen dokumentációban közzétett műszaki és technológiai információ, az ábrákat, rajzokat is beleértve cégünk tulajdonát képezi. Elôzetes írásbeli jóváhagyásunk nélkül sokszorosítása és terjesztése tilos
