1 Kényelmes öntözés GARDENA Öntözőrendszerek

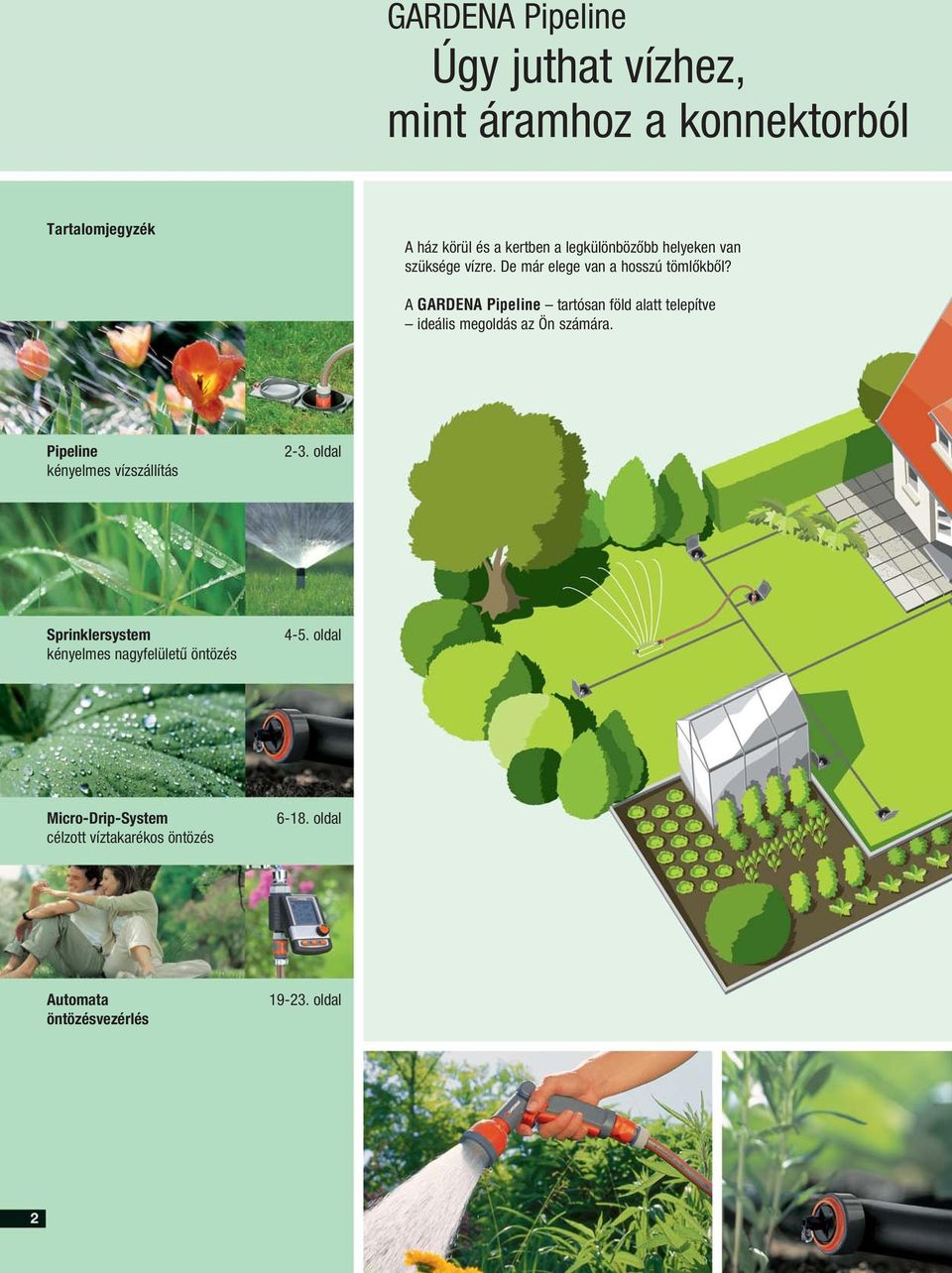

2 GARDENA Pipeline Úgy juthat vízhez, mint áramhoz a konnektorból Tartalomjegyzék A ház körül és a kertben a legkülönbözőbb helyeken van szüksége vízre. De már elege van a hosszú tömlőkből? A GARDENA Pipeline tartósan föld alatt telepítve ideális megoldás az Ön számára. Pipeline kényelmes vízszállítás 2-3. oldal Sprinklersystem kényelmes nagyfelületű öntözés 4-5. oldal Micro-Drip-System célzott víztakarékos öntözés oldal Automata öntözésvezérlés oldal

3 Különösen kényelmes! Csatlakoztassa a tömlőt egyszerűen a kerti vízkonnektorok egyikére, és azonnal folyik a víz. Akár a virágágyás öntözésére GARDENA locsolóval, vagy a Micro-Drip rendszerrel való víztakarékos öntözéshez, zuhanyzáshoz, vagy a GARDENA Cleansystemmel való takarítási munkákhoz. Csatlakozó 25 mm x 3/4" Csatlakozó doboz Föld alá vezeti a vizet. Telepítőcső 25 mm Vízkonnektor A beépített stopszelep azonnal elzárja a vizet, amint a gyorscsatlakozót leoldja. Téli fagyok? Nem probléma! A rendszer az automatikus víztelenítő szelepeknek köszönhetően teljesen fagyálló.

4 GARDENA Sprinklersystem Kényelmes, föld alá süllyesztett öntözés Egy láthatatlan kéz parancsára emelkednek ki a földből a süllyesztett öntözőrendszer esőtetői. Süllyesztett sokfelület esőztető AquaContour automatic Süllyesztett négyszögesőztető R 140 Turbinás esőztető T 50 A drága vizet oda juttatják, ahol a legnagyobb szükség van rá. Majd dolguk végeztével ismét eltűnnek. Egy GARDENA öntözőkomputerrel a rendszer akkor is ellátja kertjét, ha Ön éppen nincs otthon. Tartós kényelmes sokoldalú Egyedi gyepkontúrok öntözéséhez. Max. 50 kontúrpont menthető el. Memóriafunkció* Négyzet és négyszög alakú területek öntözésére. Öntözési szélesség és hatótávolság beállítható. Elforgatható szórófej az öntözési irány beállítására. Minden más, 150 m 2 -nél nagyobb felületek öntözésére (T 200/T 380 típussal kombinálva). Beállítható hatótávolság. 4-fokozatú szektor beállítási lehetőség. Gyors csatlakozási technika Összeilleszt fordít kész

5 Turbinás esőztető T 200 Turbinás esőztető T 380 Süllyesztett esőztető S 80 Süllyesztett esőztető S 80/300 Minden más, 150 m 2 -nél nagyobb felületek öntözésére (T 50/T 380 típussal kombinálva). Szabályozható hatótávolság. Fokozatmentes szektorbeállítás. Minden más, 150 m 2 -nél nagyobb felületek öntözésére (T 50/T 200 típussal kombinálva). Választható hatótávolság. Fokozatmentes szektorbeállítás. Minden más, 150 m 2 -nél kisebb felületek öntözésére. Beállítható hatótávolság. Fokozatmentes szektorbeállítás. Magasabb növények öntözésére: 30 cm hosszú dugattyúval. Szabályozható hatótávolság. Fokozatmentes szektorbeállítás. Memóriafunkció* Memóriafunkció* A turbinás süllyesztett esőztetők és a süllyesztett négyszögesőztetők hasonló vízkibocsátási értékeik miatt egy vízágon belül kombinálhatók egymással. Tipp: Amennyiben lehetőség van rá, az egyszerűbb programozás érdekében a turbinás szórófejeket külön vízágon üzemeltessük. *Memóriafunkció: A szórófej akkor is automatikusan visszaáll az eredeti beállításra, ha szándékosan, vagy véletlenül eltekerik. A teljesítményadatok a szórófej előtt mért 2 bar üzemi nyomás mellett érvényesek. Téli fagyok? Nem probléma. A rendszer az automatikus víztelenítő szelepeknek köszönhetően teljesen fagyálló.

6 GARDENA Micro-Drip-System Célzott, víztakarékos öntözés A növényápolás víztakarékos módja Akár dísznövény vagy haszonnövény, akár szabadföldi kultúra, vagy zsenge hajtás a melegházban, balkon vagy terasznövény valamennyien szinte cseppről cseppre cseperednek. Klikk és kész gyors csatlakozási technika Kényelmes, oldható kapcsolatot tesz lehetővé. Így a rendszer bármikor átalakítható. Az átfogó termékválaszték segítségével a GARDENA Micro- Drip-System mindig a megfelelő öntözésről gondoskodik, egyedi növényfelületeken is. Csövek kötése: Oldás: Tolja egyszerűen a csövet a kötőelemre. Az acélrugót húzza hátra és húzza le a csövet. Alapelem Vízszűrő és nyomáscsökkentő egyben. A fagyok beállta előtt csatlakoztassa le a rendszerről, és tárolja fagymentes helyen. Keverőtartály Gondoskodik a növény célzott tápanyagellátásáról. Végcsepegtető Pl. virágcserepekhez Az összes építőelem áttekintését megfelelő számozással a oldalakon találja.

7 A céltudatos öntözőrendszer A folyamatos csepegtetéstől a könnyű permetezésen át a finom ködpermetig. Az öreg locsolókannát végre szögre akaszthatjuk! A Micro-Drip-System keverőtartály és az univerzális tápoldat segítségével a szükséges tápanyagot célzottan juttathatja el a növényeihez. Kíméletesen és egyenletesen átnedvesíti a talajt, miközben az értékes nedvességből alig megy veszendőbe párolgás, szivárgás vagy elfolyás miatt. Ezzel a takarékos módszerrel minden növény gyökérzónája a szükséges vízmennyiséget kapja. A kevesebb valójában több: több növekedés, több munkamegtakarítás és kényelem. Víz egy szempillantás alatt. Kívánság szerint akár teljesen automatizálható egy GARDENA ötözőkomputer segítségével. Ennél kényelmesebben már nem is lehet. Sorcsepegtető Pl. virágládákhoz Végcsepegtető, csőbe szerelve Pl. sövényekhez Permetező fúvókák Pl. haszonkertekbe Négyszögesőztető Pl. virágágyásokhoz Egyszerű indulókészletek: azonnal összeszerelhető teljes készlet. Teraszokhoz Növényládákhoz Üvegházakhoz Univerzális készlet

8 GARDENA Micro-Drip-System Sokoldalúan használható sövényekhez Kényelmes öntözés a sövény teljes hosszában Megjegyzés: Fektesse le a 13 mm-es (1/2 -os) vezetékcsövet (3) a sövény mentén. Növényenként helyezzen el egy végcsepegtetőt (16/17), mely a szerelési segédelemmel (2) a vezetékcsőbe építhető. A vezetékcső fogadó végét kösse össze az alapelemmel (1), a cső másik végére pedig tegyen zárósapkát (14). A vezetékcsövet a földben csőtartókkal (6) rögzítheti. Javasoljuk a vezetékcső mentén méterenként egy csőtartó elhelyezését. A 13 mm-es (1/2") és a 4,6 mm-es (3/16") vezetékcső alternatívájaként ajánljuk a csepegtetőcsövet (lásd még 15. old), melybe a csepegtető testek 30 cm-ként be vannak építve. A rövidebb, max. 15 m-es növénysorokat a vékony elosztócsőbe szerelhető sorcsepegtetőkkel (19/20) öntözhetjük. Ennek mentén akár 25 db 2 literes sorcsepegtetőt is elhelyezhetünk. A csőhálózat közepén elhelyezve az alapelem 2000-rel egy legfeljebb 400 db 2 literes végcsepegtetővel felszerelt csővezeték (3) látható el. 30 cm-es csepegtető távolság mellett ez 120 m teljes hossznak fele meg. Végcsepegtető

9 erkély- és dézsás növények Erkélyöntözés könnyedén A helyesen adagolt virágöntözés céljából az erkélyládába helyezze el a 4,6 mm-es (3/16 -os) elosztócsövet (4). Ennek mentén méterenként építsen be 5 db 2 literes sorcsepegtetőt (19/20). A hatékony ötözés érdekében a lehető legközelebb telepítse a csepegtetőt a növényhez. Az elosztócső rögzítésére minden virágládában használjon 2-3 csőtartót (6/7). A cső elejére kösse be az alapelemet (1)! Megjegyzés: 5 méternél hosszabb szakaszokat úgy öntözhet, ha a ládák mentén egy 13 mm (1/2 -os) vezetékcsövet (3) vezet végig, amiből minden 5 méternyi erkélyládára esően elágaztat egy 4,6 mm-es (3/16 -os) elosztócsövet (4). A csőátmenetekhez használja a szűkítő T-elemet (13) és a 4,6 mm-es T-elemet (9). Ha az erkélyen nincs vízcsap, figyelmébe ajánljuk a teljesen önműködő GARDENA virágláda öntözőrendszert. (Lásd 14. oldal.) Irányított csepegés a virágcserépben A télikert és a terasz növényeit szabályozható végcsepegtetőkkel (18) öntözheti. Ezeket szerelje be kézzel az elosztócső (4) végébe. Az elosztócsöveket szűkítő T-elemmel (13) csatlakoztassa a központi vezetékcsőhöz (3). A csőtartók (7) segítségével a csepegtetők a cserépben pontosan elhelyezhetők és rögzíthetők. A cső elejére kösse be az alapkészüléket (1). Sorcsepegtető Szabályozható végcsepegtető Az összes építőelem áttekintését megfelelő számozással a oldalakon találja.

10 GARDENA Micro-Drip-System Sokoldalúan használható üvegházban Testre szabott öntözés az üvegházban Az üvegházi friss vetések és zöldségfélék legjobban a ködfúvókák adta finom csapadékot szeretik. Ehhez a 13 mm-es (1/2 -os) vezetékcsövet (3) 50 cm-enként lássa el ködfúvókákkal (28) és csőszorítókkal (5) és T-elemekkel (15) rögzítse az üvegház magasabb régiójában (pl. a tetőállványhoz). A vízre érzékeny növényeknek, mint pl. a paradicsom, jobban megfelel a cseppenkénti adagolás, amely a nedvességet közvetlenül a gyökérzónába juttatja. Ehhez a sorcsepegtetőket (19/20) a csőtávnak megfelelően szerelje fel a 4,6 mm-es (3/16 -os) elosztócsőbe (4), amit csőtartókkal (6) erősítsen a földbe. A cső lezárására használjon zárósapkát (14). Megjegyzés: A csepegtető és permetező esőztetés egymással is kombinálható. Az egyes növényterületek különböző vízigényeinek kiszolgálására az egyes öntözővezetékek elejére elzárószelepek (8) kapcsolhatók. Ködfúvóka Sorcsepegtető

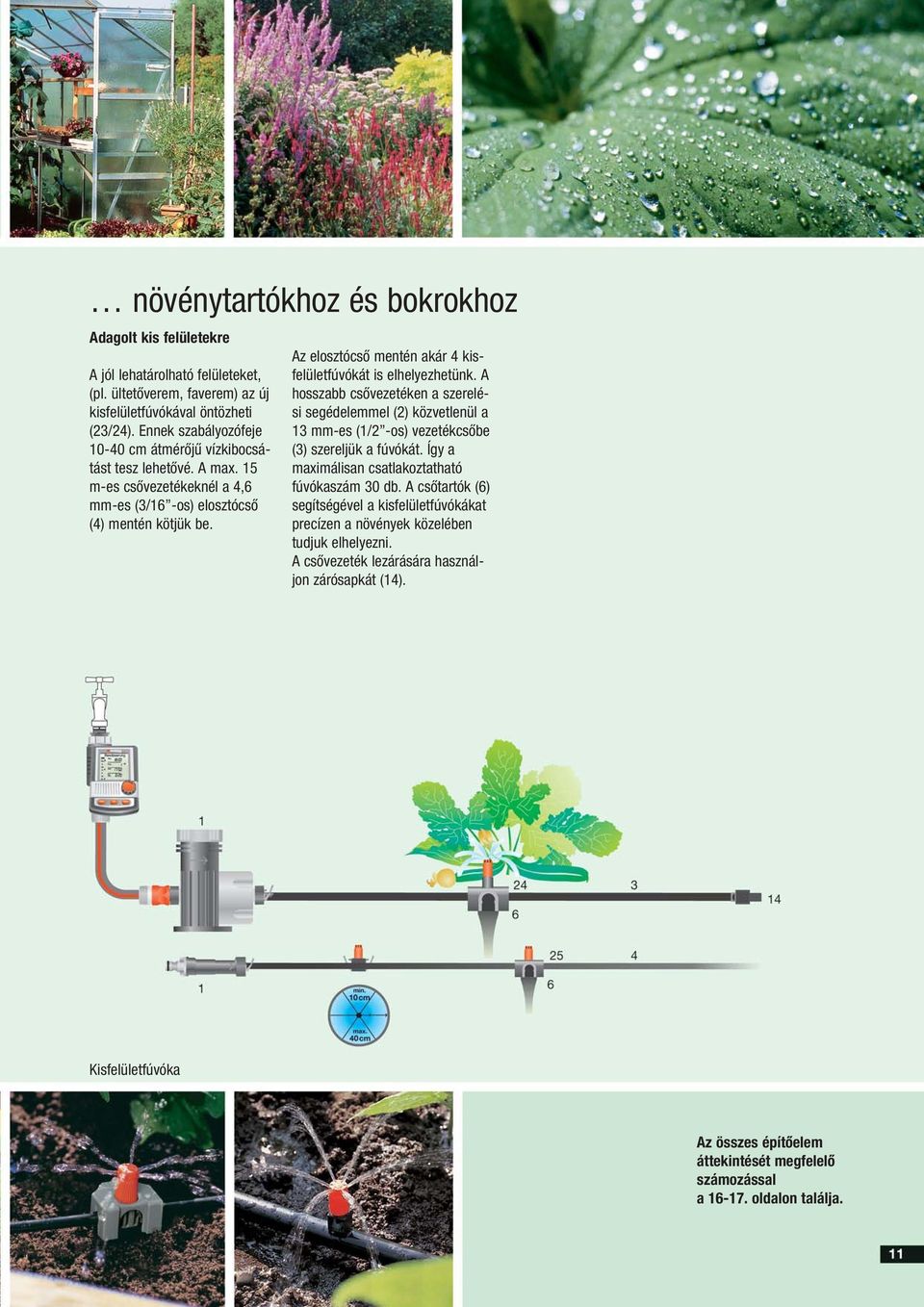

11 növénytartókhoz és bokrokhoz Adagolt kis felületekre A jól lehatárolható felületeket, (pl. ültetőverem, faverem) az új kisfelületfúvókával öntözheti (23/24). Ennek szabályozófeje cm átmérőjű vízkibocsátást tesz lehetővé. A max. 15 m-es csővezetékeknél a 4,6 mm-es (3/16 -os) elosztócső (4) mentén kötjük be. Az elosztócső mentén akár 4 kisfelületfúvókát is elhelyezhetünk. A hosszabb csővezetéken a szerelési segédelemmel (2) közvetlenül a 13 mm-es (1/2 -os) vezetékcsőbe (3) szereljük a fúvókát. Így a maximálisan csatlakoztatható fúvókaszám 30 db. A csőtartók (6) segítségével a kisfelületfúvókákat precízen a növények közelében tudjuk elhelyezni. A csővezeték lezárására használjon zárósapkát (14). Kisfelületfúvóka Az összes építőelem áttekintését megfelelő számozással a oldalon találja.

12 GARDENA Micro-Drip-System Sokoldalúan használható Ötlet az öntözéshez: Hogy a víz a mélyebb gyökérzónát is elérje, öntözzön hetente egyszer-kétszer tartósan. Óránként és m 2 -ként a Vario 50 négyszögesőztető és minden permetező fúvóka kb. 5 l vizet ad, ami (talajtól függően) kb. 5 cm/órás beszivárgási mélységnek felel meg. ágyásokhoz és növényszegélyekhez Pontos felületöntözés A négyszögletes felületeket a dísz- és haszonkertben legjobb a Vario 50 négyszög - esőztetővel öntözheti (31). Az esőztető szórásképe széltében és hosszában s változtatható. A beöntözött felület nagysága így 5-50 négyzetméter között változtatható. Hosszabbítócsővel (32) az esőztető magassága szabályozható és a növények növekedéséhez igazítható. A négyszögesőztetőt a 13 mmes (1/2 -os) csővezeték (3) mentén telepítjük. A talajhoz csőtartók (6) segítségével rögzíthetjük. 10 méteres távolságban elhelyezve őket a cső mentén 4 esőztetőt tudunk csatlakoztatni. Négyszögesőztető Vario 50

13 Finom vízpermet A permetező fúvókák (25/26/27/28/29/30), melyek a szerelési segédelemmel (2) szerelhetők a gerincvezetékbe (3), a lombozat alatt öntözik a szegélynövényeket. Ha a permetnek magasabbról kell érkeznie, akkor szerelje a permetező fúvókákat fúvókatartó T-elemre (15) és hosszabbítócsövekkel (34) emelje a kívánt magasságba. A T-elem rögzíthető a csőtartó (6) segítségével a földbe, vagy csőbilinccsel (5) szilárd talajra. A fúvókák hatótávolságát egy szabályozószeleppel (35) állíthatja be. Rövidebb, max. 15 m csővezetékekhez használja a 4,6 mm-es (3/16 -os) elosztócsövet (4), 15 méternél hosszabb vezetékekhez a 13 mm-es (1/2 -os) fektetőcsövet (3). (A maximálisan csatlakoztatható permetező fúvókák számát a 18. oldalon találja.) Permetező fúvóka 6 állású permetező fúvóka Az összes építőelem áttekintését megfelelő számozással a oldalon találja.

14 GARDENA Micro-Drip-System Öntözés vízcsap nélkül virág- és erkélyládákhoz Teljesen önműködő virágláda öntözés Akár 5-6 méteres virágládákhoz is. A vízellátás a vízcsaptól függetlenül tartályból jön egy szivattyú segítségével (A). A szivattyútranszformátor (B) 13 választható öntözési programmal teljesen önműködő irányítást tesz lehetővé. 2 l/h teljesítményű sorcsepegtető (C) a vizet takarékosan juttatja a növényekhez. A GARDENA elektromos esőérzékelőt (cikkszám 1189, 23. oldalon), vagy talajnedvesség érzékelőt (cikkszám 1188, 23. oldalon) csatlakoztathatja a transzformátorhoz, a még víztakarékosabb öntözés érdekében. Komplett készlet víztartály nélkül Cikkszám 1407 cserepes- és szobanövényekhez Önműködő öntözés a nyaralás alatt Akár 36 cserepes virághoz. Az időzített transzformátor (A) az öntözéshez naponta 1 percre bekapcsolja a szivattyút (C). 3 cseppelosztó (B) eltérő átfolyó vízmennyiségekkel és 12 kimenettel a finoman adagolt öntözéshez. A készletben található tömlőtartók (D) akár cserepenkénti 3 csepegtető rögzítéséhez alkalmasak. Komplett készlet 9 literes tartállyal Cikkszám 1266 Tartály nélkül Cikkszám 1265 Kiegészítő elemek igény esetén a GARDENA ügyfélszolgálatán kaphatók.

15 Öntözés csepegtető csővel intelligens, víztakarékos A GARDENA csepegtető csöveiben 30 cm-ként beépített csepegtetőtest finoman adagolja a vizet, és ezáltal víztakarékosan adja le a növény gyökérzónájában. Föld feletti csepegtetőcső A 4 l/h A 13 mm (1/2") átmérőjű vezetékcső könnyen telepíthető megoldás pl. sövényekhez. Max. csőhossz 100 m-ig (az alapelem (A) csővezeték közepén történő elhelyezésével). Induló készlet 50 m Cikkszám: 1385 Hosszabbítócső 50 m Cikkszám: 1386 Új! A 1,5 l/h A 4,6 mm (3/16") átmérőjű vezetékcső különösen ajánlott rugalmasságot igénylő telepítéshez pl. haszon- és dísznövényekhez. Max. csőhossz 30 m (az alapelem (A)csővezeték közepén történő elhelyezésével). Induló készlet 15 m alapelemmel Cikkszám: 1361 Hosszabbítócső 15 m Cikkszám: 1362 Mindkét átmérőjű cső meghosszabbítása és elágaztatása megoldható Micro-Drip-System elemekkel. Föld alatti csepegtetőcső A 1,6 l/h 13,7 mm átmérőjével különösen alkalmas virágágyások láthatatlan berendezéséhez vagy akár gyepfelületek föld alatti öntözéséhez. A nyomáskiegyenlítő csepegtetők egyenletes vízleadást tesznek lehetővé akár 200 m hosszú csővezetéken is (a csővezeték közepén elhelyezett alapelemmel (A) ). A telepítés mélysége kb. 20 cm növények alatt és kb. 10 cm gyepfelület alatt. Induló készlet 50 m alapelemmel Cikkszám: 1389 Hosszabbító készlet 50 m Cikkszám: 1395 Természetesen a csepegtetőcsövet föld felett is lehet telepíteni. További összekötő elemek szükség esetén a GARDENA szervizeken keresztül kaphatók.

16 GARDENA Micro-Drip-System Az építőelemek 1 Alapelemek Cikkszám 1354 Vízátfolyás legfeljebb 2000 liter óránként Cikkszám: 1355 Vízátfolyás legfeljebb 1000 liter óránként 2 Szerelési segédelem Cikkszám Vezetékcső 13 mm (1/2 ) Cikkszám: 1346, 15 m Cikkszám: 1347, 50 m 4 Elosztócső 4,6 mm (3/16 ) Cikkszám: 1348, 50 m Cikkszám 1350, 15 m 5 Csőbilincs Cikkszám: mm (1/2 ) Tartalma 2 db Cikkszám: ,6 mm (3/16 ) Tartalma: 5 db 12 Keresztelem Cikkszám: mm (1/2 ) Tartalma: 2 db Cikkszám: ,6 mm (3/16 ) 13 Szűkítő elem Cikkszám: mm (1/2") Tartalma: 5 db 14 Zárósapka Cikkszám: mm (1/2 ) Tartalma: 5 db Cikkszám: ,6 mm (3/16 ) 15 T-elem fúvókához Cikkszám: mm (1/2 ) Tartalma: 5 db Cikkszám: ,6 mm (3/16 ) 16 Végcsepegtető Cikkszám: 1340, 2 l/h (piros) Cikkszám: 1341, 4 l/h (fekete) Tartalma: 25 db 17 Végcsepegtető** nyomásszábályozó, öntisztuló, önzáró Cikkszám: l/h 24 Kisfelületfúvóka Cikkszám: 8320 Ø cm * 25 Kisfelületfúvóka Cikkszám ,6 mm (3/16 ) Ø cm 26 Permetező fúvóka 360 Cikkszám: Cikkszám: Cikkszám: 1368 Tartalma: 5-5 db 27 Csíkfúvóka Cikkszám: 1370 Tartalma: 5 db 28 Vég-csíkfúvóka Cikkszám 1372 Tartalma: 5 db 29 Ködfúvóka Cikkszám 1371 Ø 1 m Tartalma: 5 db Többfunkciós csővezetés: Pontos cső- (A) és fúvóka-elhelyezés (B). Öntözés magasabb növények felett (C). Rögzítés földben és szilárd talajon (D).

17 6 Csőtartó Cikkszám: mm (1/2 ) Tartalma: 3 db Cikkszám: ,6 mm (3/16 ) Tartalma: 3 db 7 Csőtartó Cikkszám: ,6 mm (3/16 ) 8 Szabályozó-/ zárószelep Cikkszám: 8358, 13 mm (1/2 ) Cikkszám: ,6 mm (3/16 ) Tartalma: 2 db 9 T-elem Cikkszám: mm (1/2 ) Tartalma: 2 db Cikkszám: ,6 mm (3/16 ) 10 Kötőelem Cikkszám: mm (1/2 ) Tartalma: 3 db Cikkszám ,6 mm (3/16 ) 11 L-elem Cikkszám: mm (1/2 ) Tartalma: 2db Cikkszám: ,6 mm (3/16 ) 18 Szabályozható végcsepegtető Cikkszám: l/h 19 Szabályozható végcsepegtető** Nyomáskiegyenlítős (a), szabályozható vítátfolyással (b) Cikkszám: l/h Tartalma: 5 db 20 Sorcsepegtető Cikkszám: 8342, 2 l/h Cikkszám: 8344, 4 l/h 21 Sorcsepegtető** nyomásszabályozó, öntisztuló, önzáró Cikkszám: 8311, 2 l/h 22 Szabályozható sorcsepegtető Cikkszám: l/h 23 Szabályozható sorcsepegtető** Nyomáskiegyenlítős (a), szabályozható vítátfolyással (b) Cikkszám: l/h Tartalma: 5 db 30 Forgó permetező fúvóka 360 Cikkszám: 1369 Ø 3 7m Tartalma: 2 db 31 6 állású permetező fúvóka 90, 180, 270, 360, Csík-, végcsík Cikkszám 1396 Tartalma: 2 db 32 Négyszögesőztető Vario 50 Cikkszám: Hosszabbítócső a Vario 50-hez Cikkszám: 8362 Hossza: 20 cm Tartalma: 2 db 34 Hosszabbítócső fúvókákhoz Cikkszám: 1377 Hossza: 24 cm Tartalma: 5 db 35 Szabályozószelep fúvókákhoz Cikkszám: 1374 Tartalm: 5 db 36 Keverőtartály Töltöttségi állapot jelzővel Cikkszám: Univerzális tápoldat Teljesen vízoldható tápoldat koncentrátum 1 l / flakon Cikkszám: 8303 Tökéletesített csepegtető öntözés (a) Egyenletes vízkibocsátás (2 l/h) a csővezeték teljes hosszában az automatikus nyomásszabályozó révén. (b) Karbantartást nem igényel a belső, öntisztuló szűrő miatt. (c) Víztakarékos, mert kikapcsoláskor elzár. Cikkszám: 8310/8311

18 GARDENA Micro-Drip-System Az alaptervezés A csepegtetők és a permetező fúvókák fajtájának függvényében változik a rendszerben egyszerre működőképes csatlakoztatható fogyasztók száma. A táblázatból látszik a 2000-s alapelemre csatlakoztatható készülékek maximális száma eltérő csepegtető testek és fúvókák alkalmazásakor, és a különböző szerelési mód esetén. Csatlakozókapacitás 2000 alapelem Csepegtető/fúvóka Darab Darab Darab Szerelés 1 Szerelés 2 Szerelés /8310 Végcsepegtető 2 l Végcsepegtető 4 l /8311 Sorcsepegtető 2 l Sorcsepegtető 4 l Permetező fúvóka Permetező fúvóka Permetező fúvóka Forgó permetezőfúvóka Csíkfúvóka Ködfúvóka Végcsíkfúvóka Kisfelületfúvóka Kisfelületfúvóka Vario 50 négyszögesőztető Az 1000-es alapelem esetén feleződnek a darabszámok. A táblázat abból indul ki, hogy a 2000-es alapelem a vezeték közepére van elhelyezve (A ábra). 1 Közvetlen szerelés 13 mm-es (1/2 -os) vezetékcsőben 2 Szerelés egy legfeljebb 15 m hosszú, 4,6 mm-es (3/16 -os) elosztócsövön Ha az alapelemet a csőhálózat elejére szereljük, lásd B ábra, akkor a maximálisan csatlakoztatható fogyasztók száma feleződik. 3 Szerelés egy 4,6 mm-es (3/16 -os) elosztócső mentén és végén (13 mm-es (1/2 -os) vezetékcső mentén központilag szerelve)

19 GARDENA Automata öntözés Parancsol egy könnyű permetező esőt a hajnali órákban? Vagy egy frissítő, rövid záport késő este? Esetleg a szabadság idején szeretné biztosítani az önálló öntözést? Egyik feladat sem jelent gondot: a GARDENA öntözésvezérlőkkel akkor és addig öntözhet, ahogy és ameddig csak szeretné. A csapra szerelhető öntözőkomputerektől a nagyobb öntözőberendezésekig, ahol több vízágat kell működtetni, a GARDENA öntözésvezérlők akár a hálózati áramtól függetlenül is be- és lekapcsolják az öntözőrendszert, anélkül, hogy Ön hozzányúlna. Ennél kényelmesebb már nem is lehet! Vízcsapra szerelhető öntözőkomputerek Programozó egység és öntözésvezérlő 4040 moduláris Nagyobb öntözőrendszerekhez Termék Vízprogramozó óra T 1030 vízprogramozó óra Eletronic vízprogramozó óra T 1030 plus A 1020 Sensor öntözőautomata T 1030 kártyás öntözőóra C 1030 plus öntözőkomputer C 1060 plus öntözőkomputer C 1060 solar plus öntözőkomputer Cikksz Cikksz Cikksz Cikksz Cikksz Cikksz Cikksz Cikksz auto on/off auto off x x x x x x x Öntözési idő perc perc perc perc perc 1 perctől 7 óra 59 percig 1 perctől 9 óra 59 percig 1 perctől 9 óra 59 percig Öntözés gyakorisága Max. naponta 3-szor Max. naponta 3-szor Max. naponta 2-szer Max. naponta 3-szor Max. naponta 3-szor Max. naponta 6-szor Max. naponta 6-szor Öntözés kezdete Indításkor Óránként választható Programozásnál Programozásnál Óránként választható Szabadon választható Szabadon választható Szabadon választható Szenzorcsatlakozó x Talajnedvesség érzékelő a csomagban x x x x Egyéb Elem gyengeségének kijelzése Elem ellenőrzési lehetőség Elem gyengeségének kijelzése Elem gyengeségének kijelzése Elem állapotának kijelzése Elem állapotának kijelzése Akku töltöttségének kijelzése Lehetőség a szenzor vezérelte öntözésre = öntözés akkor, amikor a talaj nedvességtartama túl alacsony Egyszerű kártyaleolvasó rendszer Gyerekbiztos Öntözési napok szabadon választhatók Lehetőség a szenzor vezérelte öntözésre = öntözés akkor, amikor a talaj nedvességtartama túl alacsony Öntözési napok szabadon választhatók Lehetőség a szenzor vezérelte öntözésre = öntözés akkor, amikor a talaj nedvességtartama túl alacsony Max. 6 öntözési zóna üzemeltetése automatikus vízelosztóval cikksz Öntözési napok szabadon választhatók Energiatakarékos napelem Lehetőség a szenzor vezérelte öntözésre = öntözés akkor, amikor a talaj nedvességtartama túl alacsony Max. 6 öntözési zóna üzemeltetése automatikus vízelosztóval cikksz. 1198

20 Többzónás vezérlés nagyobb felületek öntözésére Programozott Móka Most kényelmesen hátradőlve élvezheti kedvenc programját: a saját kertjét. A több részletben vezérelt kert esetén a vezérlést direktprogramozással vagy központi vezérlés segítségével oldhatja meg: A különböző növényfelületek (pl.: gyep, haszonkert, üvegház) eltérő időben kapnak vizet. Erre akkor van szükség, ha a vízvételi hely kapacitása nem elegendő ahhoz, hogy egyidejűleg ellássa az egész kertet vízzel. GARDENA szelep direktprogramozás Minden szelepet akár napi hat öntözésre is be lehet programozni. Az aktuális adatokat betáplálja a programozó egységbe (1) és gombnyomásra átviszi őket a vezérlőbe (2), amit felhelyez a mágnesszelepre (3). Így tetszőleges számú szelep vezérlését megoldhatja egyetlen programozó segítségével, kábel nélkül.

21 Programozó egység (1) Vezérlő egység (2) Szelepdoboz öntözőszelep 9V (3) Mágnesszelep V1 és V3 1 vagy 3 szelep földfelszín alatti beépítésére. Teleszkópos rögzítés az egyszerű szerelésért, szétszerlését. Öntözőszelep 9V Elemmel működik. Energiatakarékos mágnesszelep.

22 Rugalmas Központi vezérlés Öntözésvezérlés 4040 moduláris Ennél a megoldásnál az öntözőszelepek (1) vezetékkel vannak összekötve a falon található központi, 4040 moduláris öntözésvezérlővel (2). A központra négy öntözőszelep csatlakoztatható. Nagyobb rendszereknél a 4040 öntözésvezérlőt bővíthetjük a 2040-es bővítő elemmel 12 szelepig. Az esővíz takarékos felhasználása érdekében üzemeljünk be egy kerti szivattyút. Bővítőelem 2040 További két 24 V öntözőszelep csatlakoztatható Öntözőszelep 24 V A 4040 moduláris öntözővezérlőhöz kábellel csatlakoztatható Kábel Hat 24 V öntözőszelepig Kábelrögzítő A kábel V1 szelepdobozba történő csatlakoztatására Szivattyúvezérlés 24 V Szivattyúk automatikus üzemeltetéséhez egy 4040 moduláris öntözésvezérlővel kombinálva

23 Öntözésvezérlő 4040 moduláris (2) Esőérzékelő Szelepdoboz 24 V öntözőszeleppel (1) Tartozékok: GARDENA talajnedvesség érzékelő / esőérzékelő Érzékelik a nedvességet és elegendő talajnedvesség vagy eső esetén megakadályozzák, illetve megszakítják az automatikus öntözést. Ezzel optimalizálhatja távollétében az öntözést, és vizet spórol meg. Csatlakoztathatók a vezérlő egységhez, a 4040 moduláris öntözésvezérlőhöz, a T 1030 plus és a T 1030 kártyás öntözőórákhoz, ill. az öntözőkomputerekhez.

24 Öntözőrendszer tervezése számítógéppel Érdeklődjön a GARDENA vevőszolgálaton, amennyiben termékekkel, vagy a tervezőprogrammal kapcsolatban kérdése van. A GARDENA weboldaláról letölteti a tervezéshez szükséges prospektusokat. Mindig jól informált szeretne lenni? Weboldalunkon a számos hasznos információ mellett különböző ötleteket, praktikus tanácsokat is talál. Megbízható szakembert keres? Látogasson el weboldalunkra, ahol kiválaszthatja az általunk elismert kertépítő szakemberek közül az Ön lakhelyéhez legközelebb esőt. Husqvarna Magyarország Kft Budapest, Ezred u Telefon: 06 (1) Fax: 06 (1) info@gardena.hu Termék- és egyéb változtatások jogát fenntartjuk. Cikkszám: 67-69/
