1 _ Használati utasítás

2

3 TARTALOMJEGYZÉK Az eredeti használati utasítás fordítása weiß nichthu Tartalomjegyzék 1 Jelmagyarázat Általános biztonsági előírások Megfelelő személyzet A készülék adatai A komplett rendszer szállítmány tartalma (a virtuális artikulátorral együtt) Rendeltetésszerű használat CE konformitási nyilatkozat Alkatrészek és interfészek Ceramill Map Ceramill transzfer készlet T3500 típusú számítógép Tisztítás és karbantartás Tisztítás Karbantartás Üzemzavarok, javítások és szavatosság Üzemzavarok Javítások Szavatosság Környezetvédelem Műszaki adatok Telepítés Szállítás Felállítás A számítógép telepítése Szoftver telepítése a számítógépre A virusvédő program telepítése A Ceramill Mind és Ceramill Map szoftver telepítése A szkenner telepítése Kiegészítő modulok aktiválása Tengely kalibrálás Az Artex rögzítő kalibrálása Az Artex rögzítő regisztrálása Alkalmazási tájékoztató Rögzítő A modell pozicionálása Regisztrálás és letöltési infók Regisztrálási M-center Letöltési infók

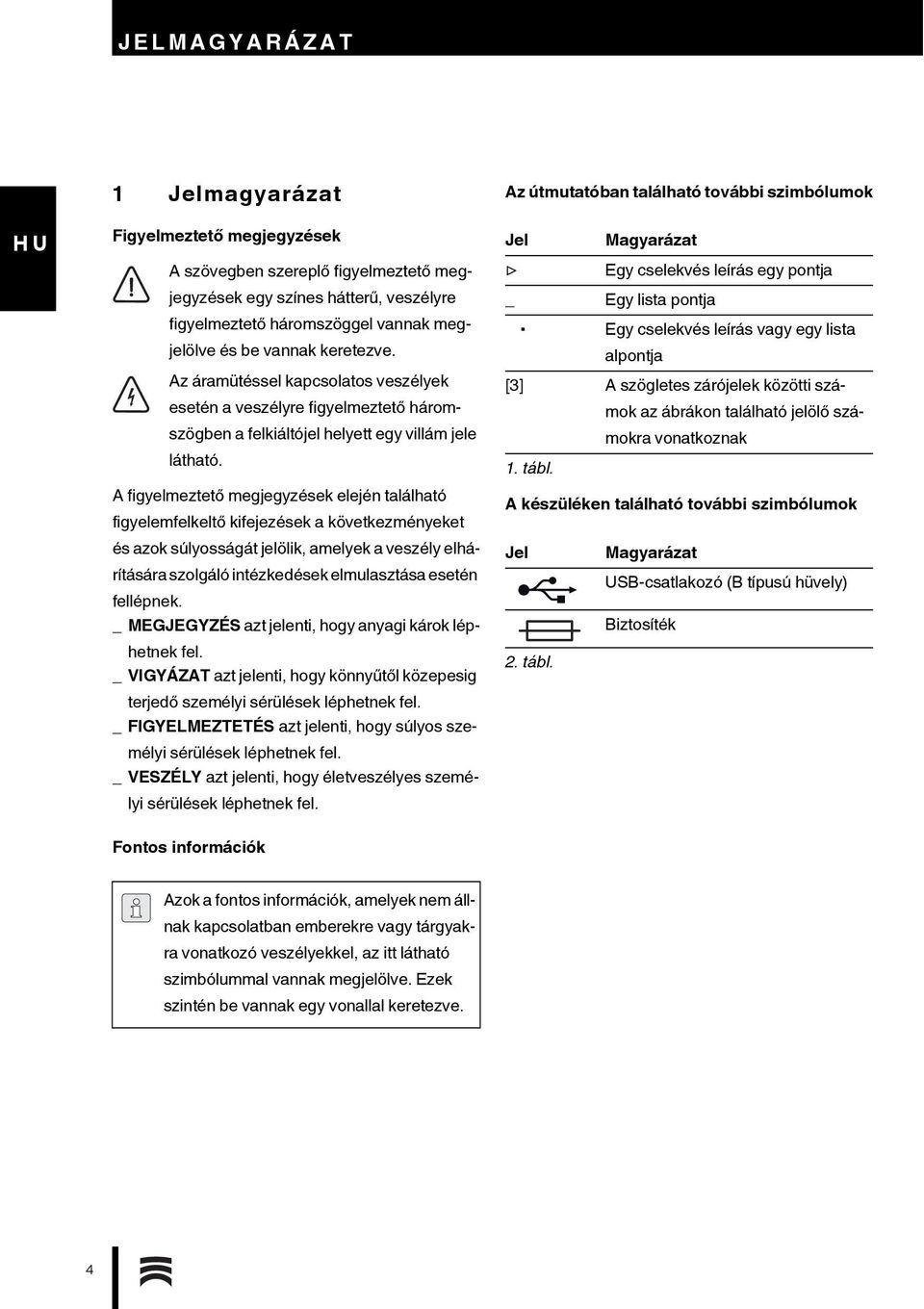

4 JELMAGYARÁZAT 1 Jelmagyarázat Figyelmeztető megjegyzések A szövegben szereplő figyelmeztető megjegyzések egy színes hátterű, veszélyre figyelmeztető háromszöggel vannak megjelölve és be vannak keretezve. Az áramütéssel kapcsolatos veszélyek esetén a veszélyre figyelmeztető háromszögben a felkiáltójel helyett egy villám jele látható. A figyelmeztető megjegyzések elején található figyelemfelkeltő kifejezések a következményeket és azok súlyosságát jelölik, amelyek a veszély elhárítására szolgáló intézkedések elmulasztása esetén fellépnek. _ MEGJEGYZÉS azt jelenti, hogy anyagi károk léphetnek fel. _ VIGYÁZAT azt jelenti, hogy könnyűtől közepesig terjedő személyi sérülések léphetnek fel. _ FIGYELMEZTETÉS azt jelenti, hogy súlyos személyi sérülések léphetnek fel. _ VESZÉLY azt jelenti, hogy életveszélyes személyi sérülések léphetnek fel. Az útmutatóban található további szimbólumok Jel Magyarázat Egy cselekvés leírás egy pontja _ Egy lista pontja Egy cselekvés leírás vagy egy lista alpontja [3] A szögletes zárójelek közötti számok az ábrákon található jelölő számokra vonatkoznak 1. tábl. A készüléken található további szimbólumok Jel Magyarázat USB-csatlakozó (B típusú hüvely) Biztosíték 2. tábl. Fontos információk Azok a fontos információk, amelyek nem állnak kapcsolatban emberekre vagy tárgyakra vonatkozó veszélyekkel, az itt látható szimbólummal vannak megjelölve. Ezek szintén be vannak egy vonallal keretezve. 4

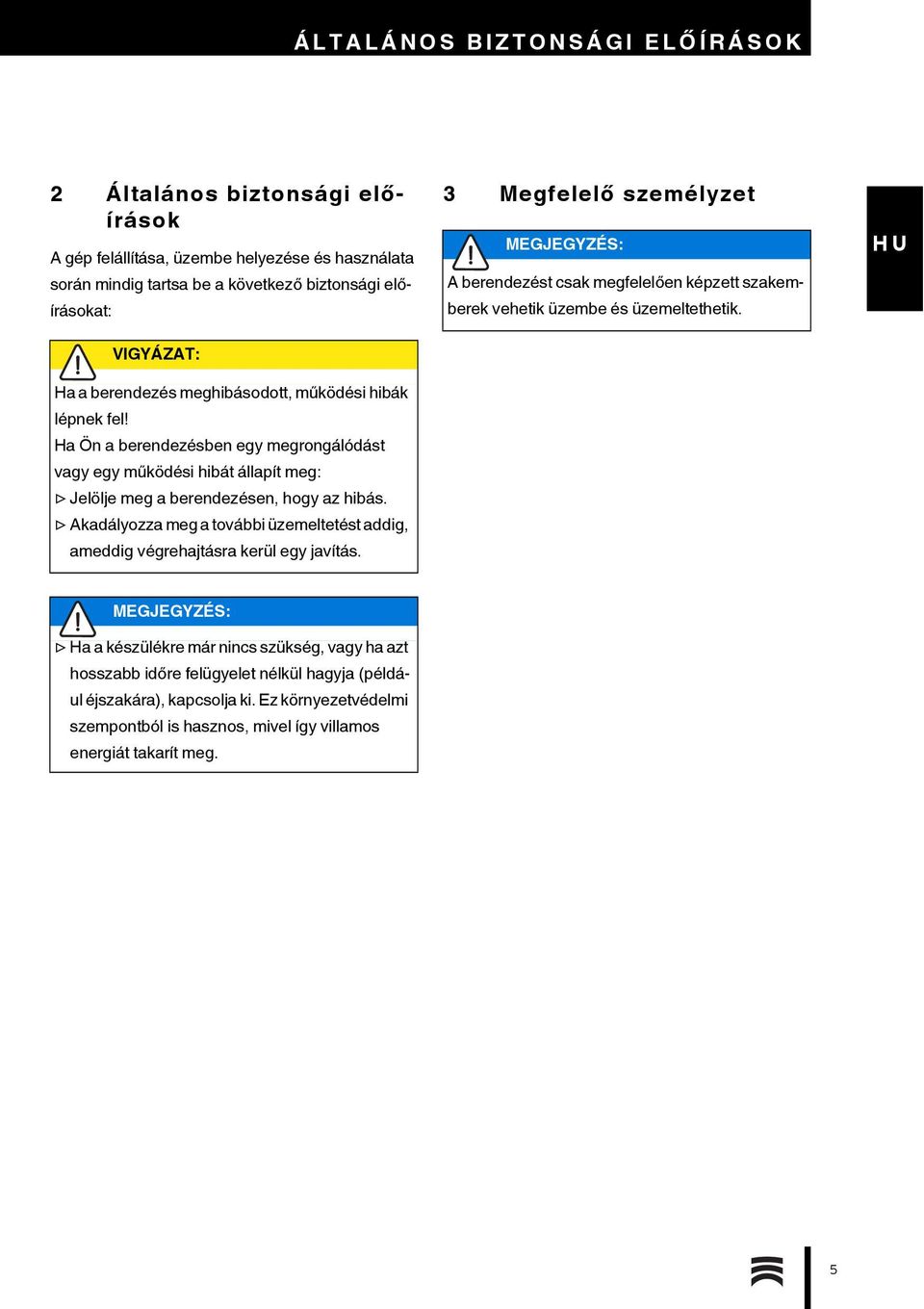

5 ÁLTALÁNOS BIZTONSÁGI ELŐ ÍRÁSOK 2 Általános biztonsági előírások A gép felállítása, üzembe helyezése és használata során mindig tartsa be a következő biztonsági előírásokat: VIGYÁZAT: Ha a berendezés meghibásodott, működési hibák lépnek fel! Ha Ön a berendezésben egy megrongálódást vagy egy működési hibát állapít meg: Jelölje meg a berendezésen, hogy az hibás. Akadályozza meg a további üzemeltetést addig, ameddig végrehajtásra kerül egy javítás. 3 Megfelelő személyzet MEGJEGYZÉS: A berendezést csak megfelelően képzett szakemberek vehetik üzembe és üzemeltethetik. MEGJEGYZÉS: Ha a készülékre már nincs szükség, vagy ha azt hosszabb időre felügyelet nélkül hagyja (például éjszakára), kapcsolja ki. Ez környezetvédelmi szempontból is hasznos, mivel így villamos energiát takarít meg. 5

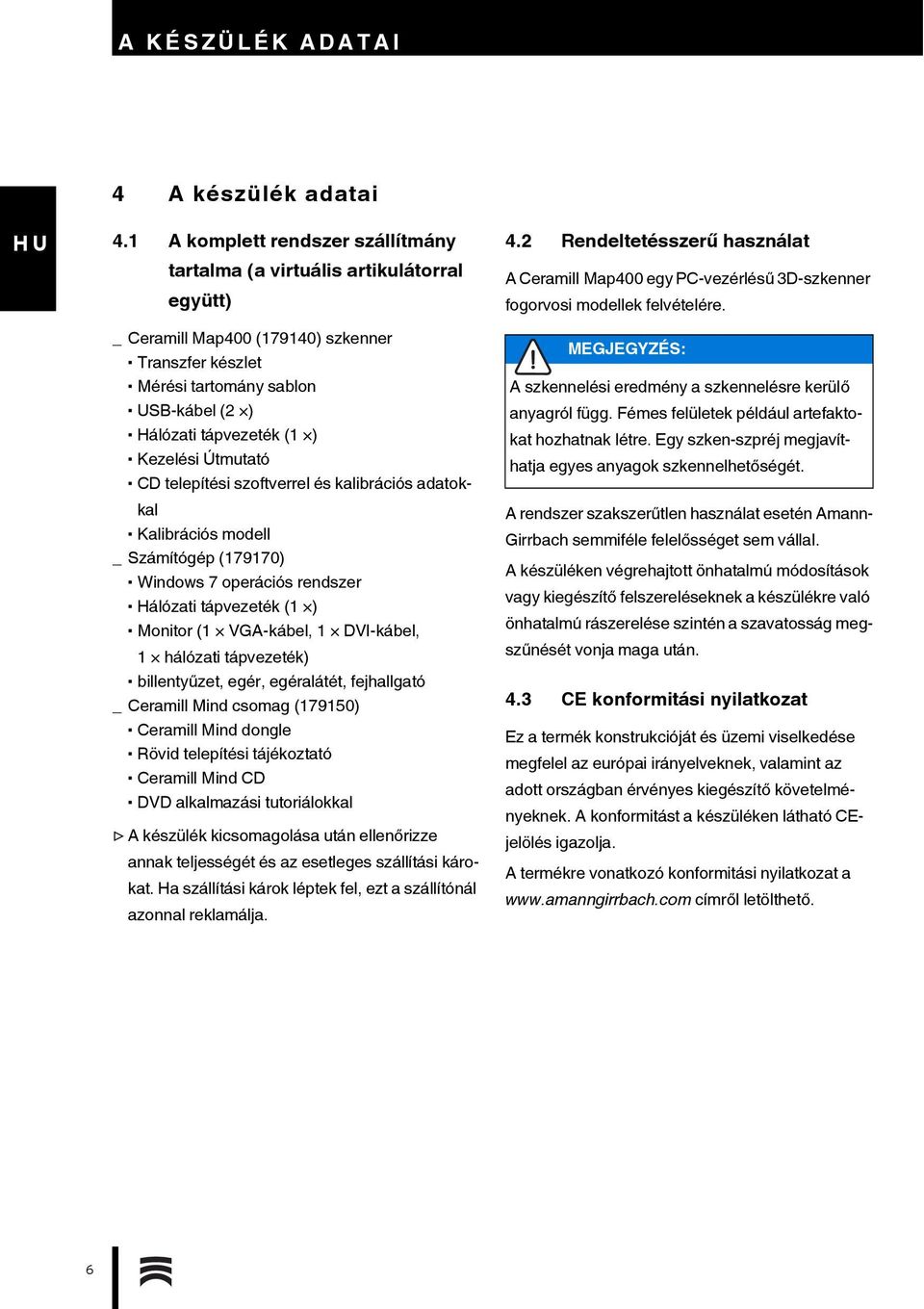

6 A KÉSZÜLÉK ADATAI 4 A készülék adatai 4.1 A komplett rendszer szállítmány tartalma (a virtuális artikulátorral együtt) _ Ceramill Map400 (179140) szkenner Transzfer készlet Mérési tartomány sablon USB-kábel (2 ) Hálózati tápvezeték (1 ) Kezelési Útmutató CD telepítési szoftverrel és kalibrációs adatokkal Kalibrációs modell _ Számítógép (179170) Windows 7 operációs rendszer Hálózati tápvezeték (1 ) Monitor (1 VGA-kábel, 1 DVI-kábel, 1 hálózati tápvezeték) billentyűzet, egér, egéralátét, fejhallgató _ Ceramill Mind csomag (179150) Ceramill Mind dongle Rövid telepítési tájékoztató Ceramill Mind CD DVD alkalmazási tutoriálokkal A készülék kicsomagolása után ellenőrizze annak teljességét és az esetleges szállítási károkat. Ha szállítási károk léptek fel, ezt a szállítónál azonnal reklamálja. 4.2 Rendeltetésszerű használat A Ceramill Map400 egy PC-vezérlésű 3D-szkenner fogorvosi modellek felvételére. MEGJEGYZÉS: A szkennelési eredmény a szkennelésre kerülő anyagról függ. Fémes felületek például artefaktokat hozhatnak létre. Egy szken-szpréj megjavíthatja egyes anyagok szkennelhetőségét. A rendszer szakszerűtlen használat esetén Amann- Girrbach semmiféle felelősséget sem vállal. A készüléken végrehajtott önhatalmú módosítások vagy kiegészítő felszereléseknek a készülékre való önhatalmú rászerelése szintén a szavatosság megszűnését vonja maga után. 4.3 CE konformitási nyilatkozat Ez a termék konstrukcióját és üzemi viselkedése megfelel az európai irányelveknek, valamint az adott országban érvényes kiegészítő követelményeknek. A konformitást a készüléken látható CEjelölés igazolja. A termékre vonatkozó konformitási nyilatkozat a címről letölthető. 6

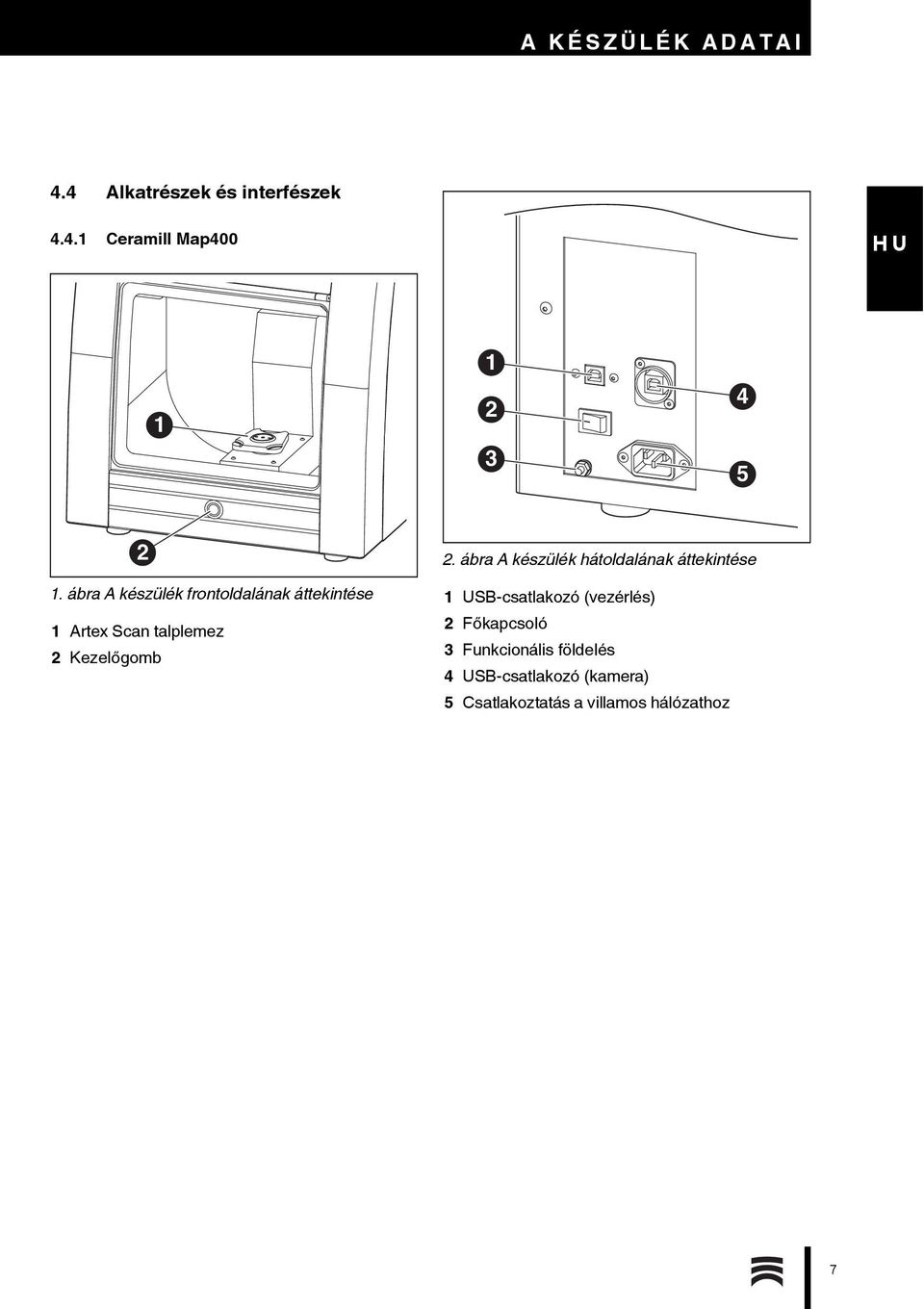

7 A KÉSZÜLÉK ADATAI 4.4 Alkatrészek és interfészek Ceramill Map ábra A készülék frontoldalának áttekintése 1 Artex Scan talplemez 2 Kezelőgomb 2. ábra A készülék hátoldalának áttekintése 1 USB-csatlakozó (vezérlés) 2 Főkapcsoló 3 Funkcionális földelés 4 USB-csatlakozó (kamera) 5 Csatlakoztatás a villamos hálózathoz 7

8 A KÉSZÜLÉK ADATAI Ceramill transzfer készlet Az Artex Scan talplemez szilárdan be van építve a 1 Ceramill Map400 szkennerbe. Erre a szükségnek megfelelően rá kell csavarozni a 7 1. távtartó lapot és a 6 2. távtartó lapot és az 5 rögzítő lemezt a kapoccsal. Az, hogy melyik távtartó lapok és melyik 2 A AB C 3 csavarok kerülnek alkalmazásra, a szkennelésre kerülő modell magasságától függ T3500 típusú számítógép ABC ábra 3 A A szkenner felépítése modellekhez artikulációs lábazat nélkül B A szkenner felépítése modellekhez artikulációs lábazattal C A szkenner két modellhez, az artikulátorhoz viszonyítva 1 No Plast 2 Modellemez 3 A felhasznált távtartó lapoknak megfelelő, különböző hosszúságú csavarok 4 Dugókulcs 5 Rögzítő lemez kapoccsal 6 Távtartó lap 2 (20 mm), opció, a modell magasságának megfelelően 7 Távtartó lap 1 (10 mm), opció, a modell magasságának megfelelően 8 Artex rögzítő ábra 1 Számítógép hálózati csatlakozó 2 Hálózati csatlakozó a mozgatáshoz 3 Képernyő digitális csatlakozó 4 Internet hálózati csatlakozó 5 USB csatlakozók a billentyűzet, az egér, a szkenner és a dongle számára 8

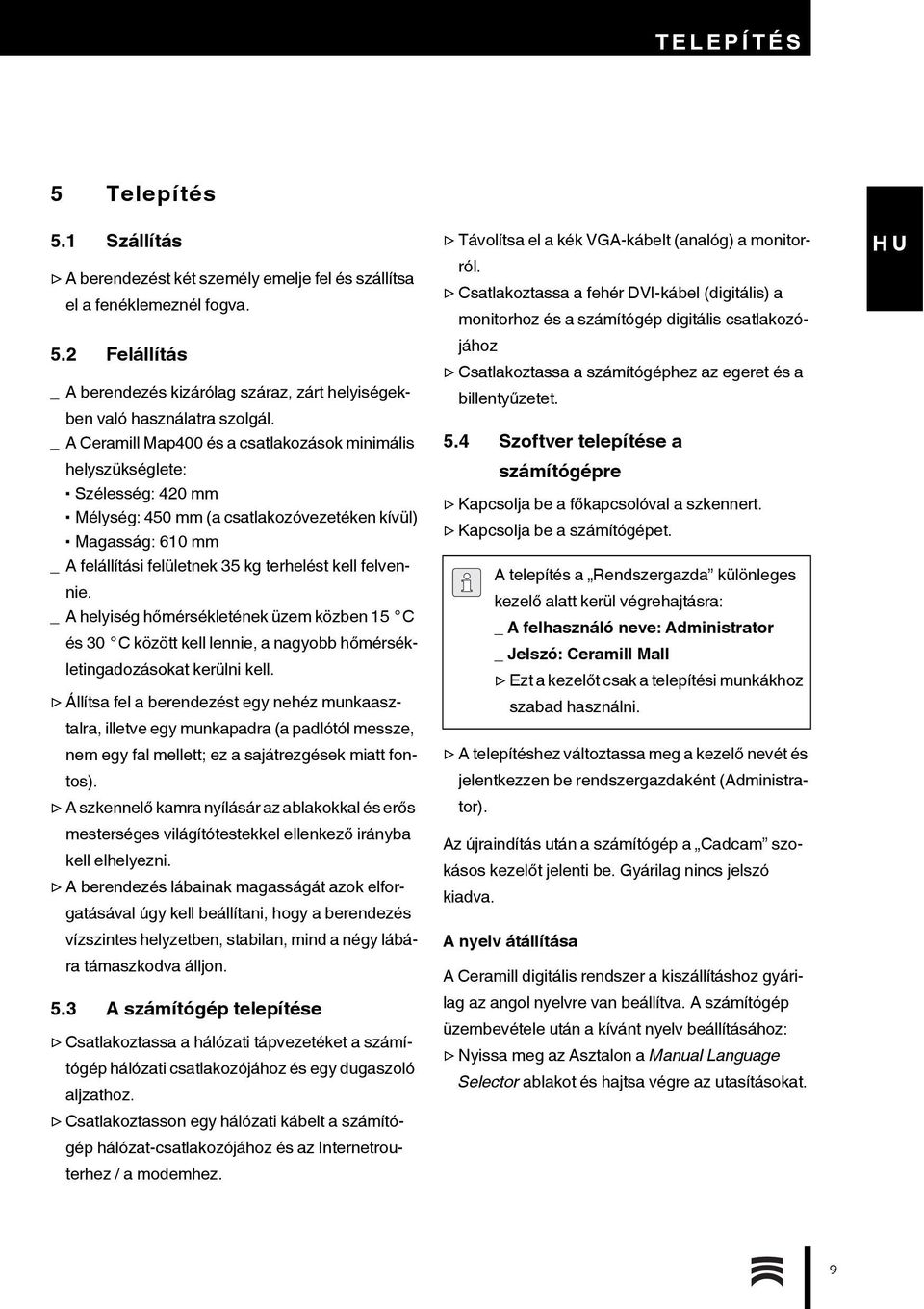

9 TELEPÍTÉS 5 Telepítés 5.1 Szállítás A berendezést két személy emelje fel és szállítsa el a fenéklemeznél fogva. 5.2 Felállítás _ A berendezés kizárólag száraz, zárt helyiségekben való használatra szolgál. _ A Ceramill Map400 és a csatlakozások minimális helyszükséglete: Szélesség: 420 mm Mélység: 450 mm (a csatlakozóvezetéken kívül) Magasság: 610 mm _ A felállítási felületnek 35 kg terhelést kell felvennie. _A helyiség hőmérsékletének üzem közben 15 C és 30 C között kell lennie, a nagyobb hőmérsékletingadozásokat kerülni kell. Állítsa fel a berendezést egy nehéz munkaasztalra, illetve egy munkapadra (a padlótól messze, nem egy fal mellett; ez a sajátrezgések miatt fontos). A szkennelő kamra nyílásár az ablakokkal és erős mesterséges világítótestekkel ellenkező irányba kell elhelyezni. A berendezés lábainak magasságát azok elforgatásával úgy kell beállítani, hogy a berendezés vízszintes helyzetben, stabilan, mind a négy lábára támaszkodva álljon. 5.3 A számítógép telepítése Csatlakoztassa a hálózati tápvezetéket a számítógép hálózati csatlakozójához és egy dugaszoló aljzathoz. Csatlakoztasson egy hálózati kábelt a számítógép hálózat-csatlakozójához és az Internetrouterhez / a modemhez. Távolítsa el a kék VGA-kábelt (analóg) a monitorról. Csatlakoztassa a fehér DVI-kábel (digitális) a monitorhoz és a számítógép digitális csatlakozójához Csatlakoztassa a számítógéphez az egeret és a billentyűzetet. 5.4 Szoftver telepítése a számítógépre Kapcsolja be a főkapcsolóval a szkennert. Kapcsolja be a számítógépet. A telepítés a Rendszergazda különleges kezelő alatt kerül végrehajtásra: _ A felhasználó neve: Administrator _ Jelszó: Ceramill Mall Ezt a kezelőt csak a telepítési munkákhoz szabad használni. A telepítéshez változtassa meg a kezelő nevét és jelentkezzen be rendszergazdaként (Administrator). Az újraindítás után a számítógép a Cadcam szokásos kezelőt jelenti be. Gyárilag nincs jelszó kiadva. A nyelv átállítása A Ceramill digitális rendszer a kiszállításhoz gyárilag az angol nyelvre van beállítva. A számítógép üzembevétele után a kívánt nyelv beállításához: Nyissa meg az Asztalon a Manual Language Selector ablakot és hajtsa végre az utasításokat. 9

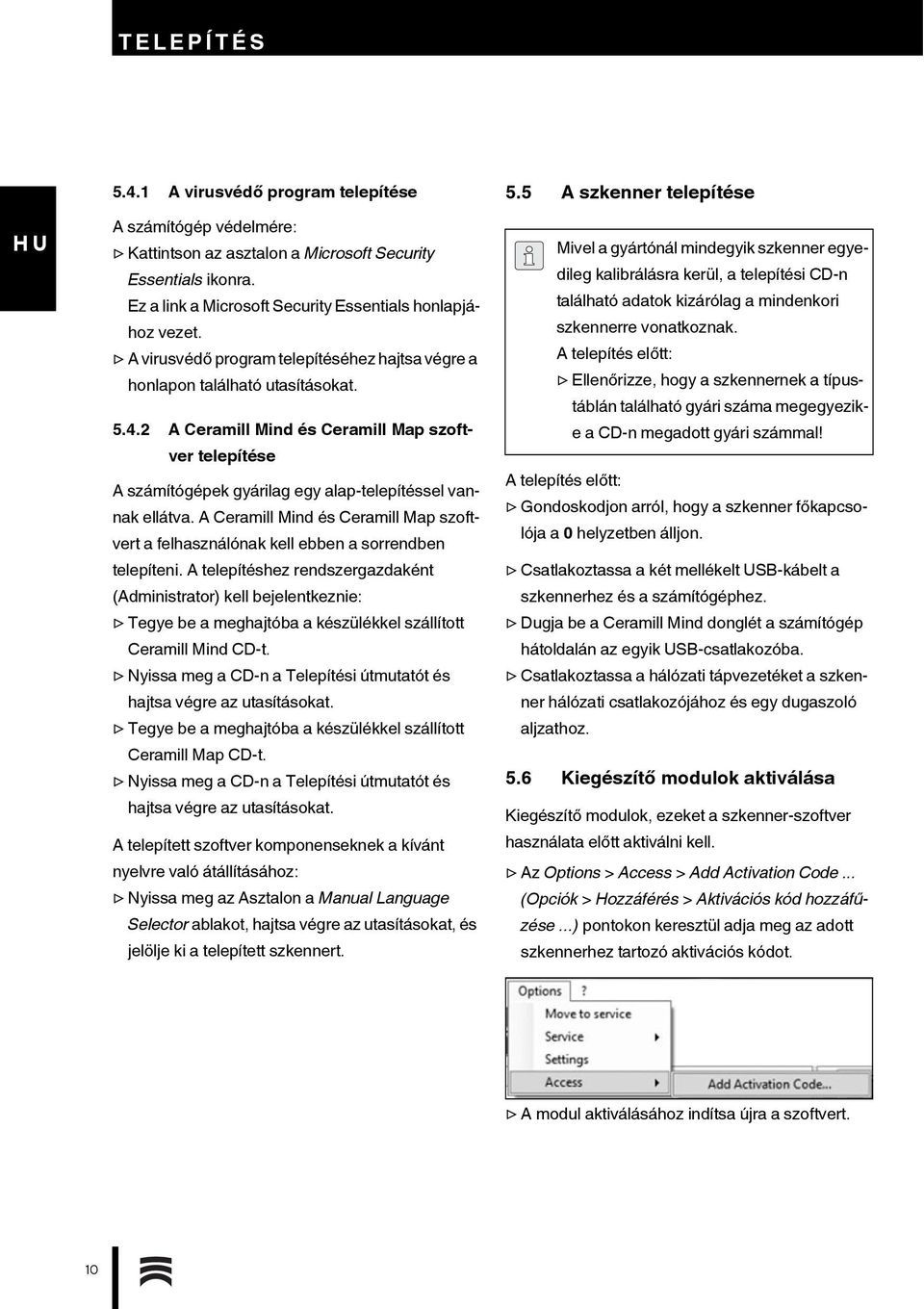

10 TELEPÍTÉS A virusvédő program telepítése A számítógép védelmére: Kattintson az asztalon a Microsoft Security Essentials ikonra. Ez a link a Microsoft Security Essentials honlapjához vezet. A virusvédő program telepítéséhez hajtsa végre a honlapon található utasításokat A Ceramill Mind és Ceramill Map szoftver telepítése A számítógépek gyárilag egy alap-telepítéssel vannak ellátva. A Ceramill Mind és Ceramill Map szoftvert a felhasználónak kell ebben a sorrendben telepíteni. A telepítéshez rendszergazdaként (Administrator) kell bejelentkeznie: Tegye be a meghajtóba a készülékkel szállított Ceramill Mind CD-t. Nyissa meg a CD-n a Telepítési útmutatót és hajtsa végre az utasításokat. Tegye be a meghajtóba a készülékkel szállított Ceramill Map CD-t. Nyissa meg a CD-n a Telepítési útmutatót és hajtsa végre az utasításokat. A telepített szoftver komponenseknek a kívánt nyelvre való átállításához: Nyissa meg az Asztalon a Manual Language Selector ablakot, hajtsa végre az utasításokat, és jelölje ki a telepített szkennert. 5.5 A szkenner telepítése Mivel a gyártónál mindegyik szkenner egyedileg kalibrálásra kerül, a telepítési CD-n található adatok kizárólag a mindenkori szkennerre vonatkoznak. A telepítés előtt: Ellenőrizze, hogy a szkennernek a típustáblán található gyári száma megegyezike a CD-n megadott gyári számmal! A telepítés előtt: Gondoskodjon arról, hogy a szkenner főkapcsolója a 0 helyzetben álljon. Csatlakoztassa a két mellékelt USB-kábelt a szkennerhez és a számítógéphez. Dugja be a Ceramill Mind donglét a számítógép hátoldalán az egyik USB-csatlakozóba. Csatlakoztassa a hálózati tápvezetéket a szkenner hálózati csatlakozójához és egy dugaszoló aljzathoz. 5.6 Kiegészítő modulok aktiválása Kiegészítő modulok, ezeket a szkenner-szoftver használata előtt aktiválni kell. Az Options > Access > Add Activation Code... (Opciók > Hozzáférés > Aktivációs kód hozzáfűzése...) pontokon keresztül adja meg az adott szkennerhez tartozó aktivációs kódot. A modul aktiválásához indítsa újra a szoftvert. 10

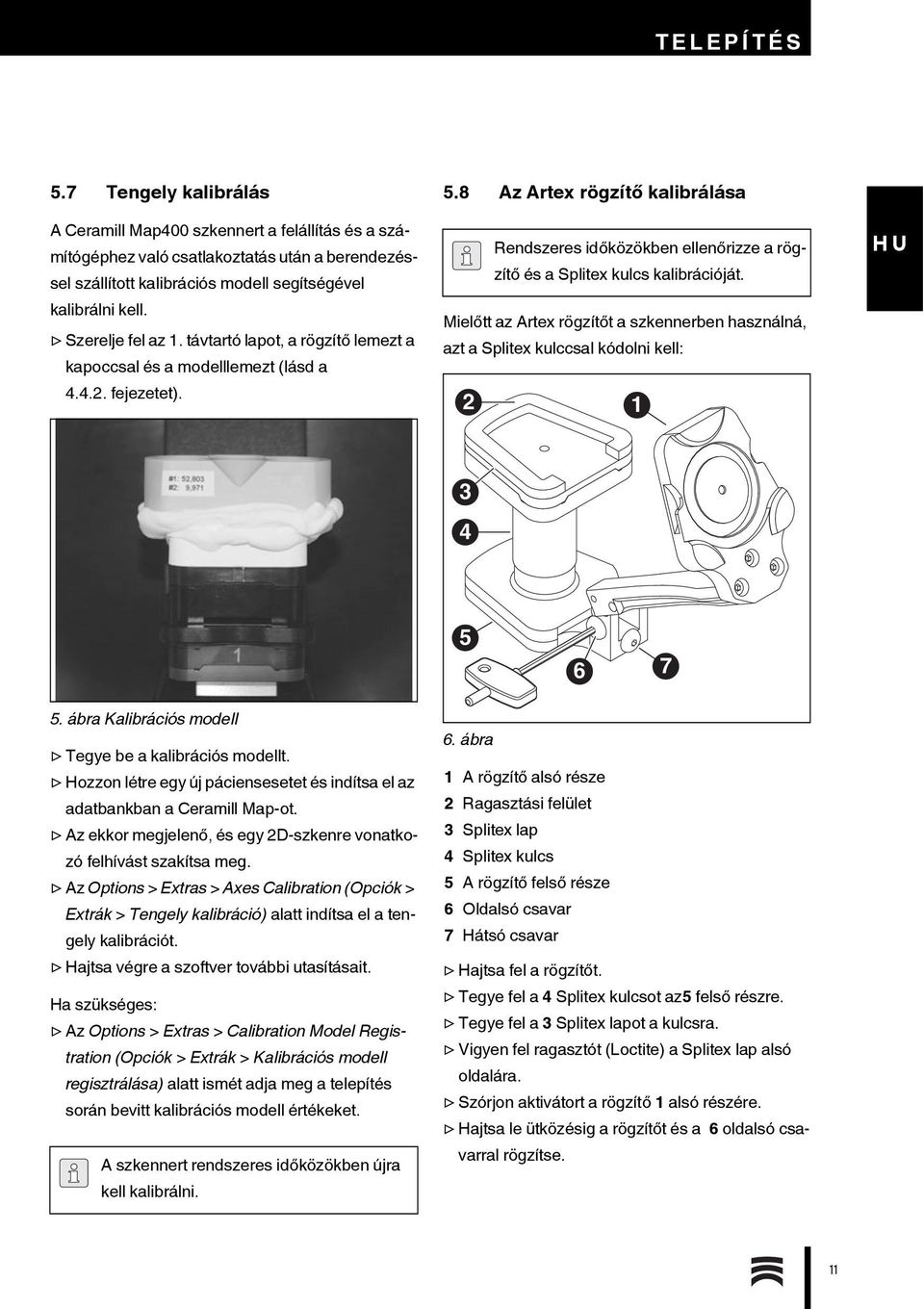

11 TELEPÍTÉS 5.7 Tengely kalibrálás A Ceramill Map400 szkennert a felállítás és a számítógéphez való csatlakoztatás után a berendezéssel szállított kalibrációs modell segítségével kalibrálni kell. Szerelje fel az 1. távtartó lapot, a rögzítő lemezt a kapoccsal és a modelllemezt (lásd a fejezetet). 5.8 Az Artex rögzítő kalibrálása Rendszeres időközökben ellenőrizze a rögzítő és a Splitex kulcs kalibrációját. Mielőtt az Artex rögzítőt a szkennerben használná, azt a Splitex kulccsal kódolni kell: ábra Kalibrációs modell Tegye be a kalibrációs modellt. Hozzon létre egy új páciensesetet és indítsa el az adatbankban a Ceramill Map-ot. Az ekkor megjelenő, és egy 2D-szkenre vonatkozó felhívást szakítsa meg. Az Options > Extras > Axes Calibration (Opciók > Extrák > Tengely kalibráció) alatt indítsa el a tengely kalibrációt. Hajtsa végre a szoftver további utasításait. Ha szükséges: Az Options > Extras > Calibration Model Registration (Opciók > Extrák > Kalibrációs modell regisztrálása) alatt ismét adja meg a telepítés során bevitt kalibrációs modell értékeket. A szkennert rendszeres időközökben újra kell kalibrálni. 6. ábra 1 A rögzítő alsó része 2 Ragasztási felület 3 Splitex lap 4 Splitex kulcs 5 A rögzítő felső része 6 Oldalsó csavar 7 Hátsó csavar Hajtsa fel a rögzítőt. Tegye fel a 4 Splitex kulcsot az5 felső részre. Tegye fel a 3 Splitex lapot a kulcsra. Vigyen fel ragasztót (Loctite) a Splitex lap alsó oldalára. Szórjon aktivátort a rögzítő 1 alsó részére. Hajtsa le ütközésig a rögzítőt és a 6 oldalsó csavarral rögzítse. 11

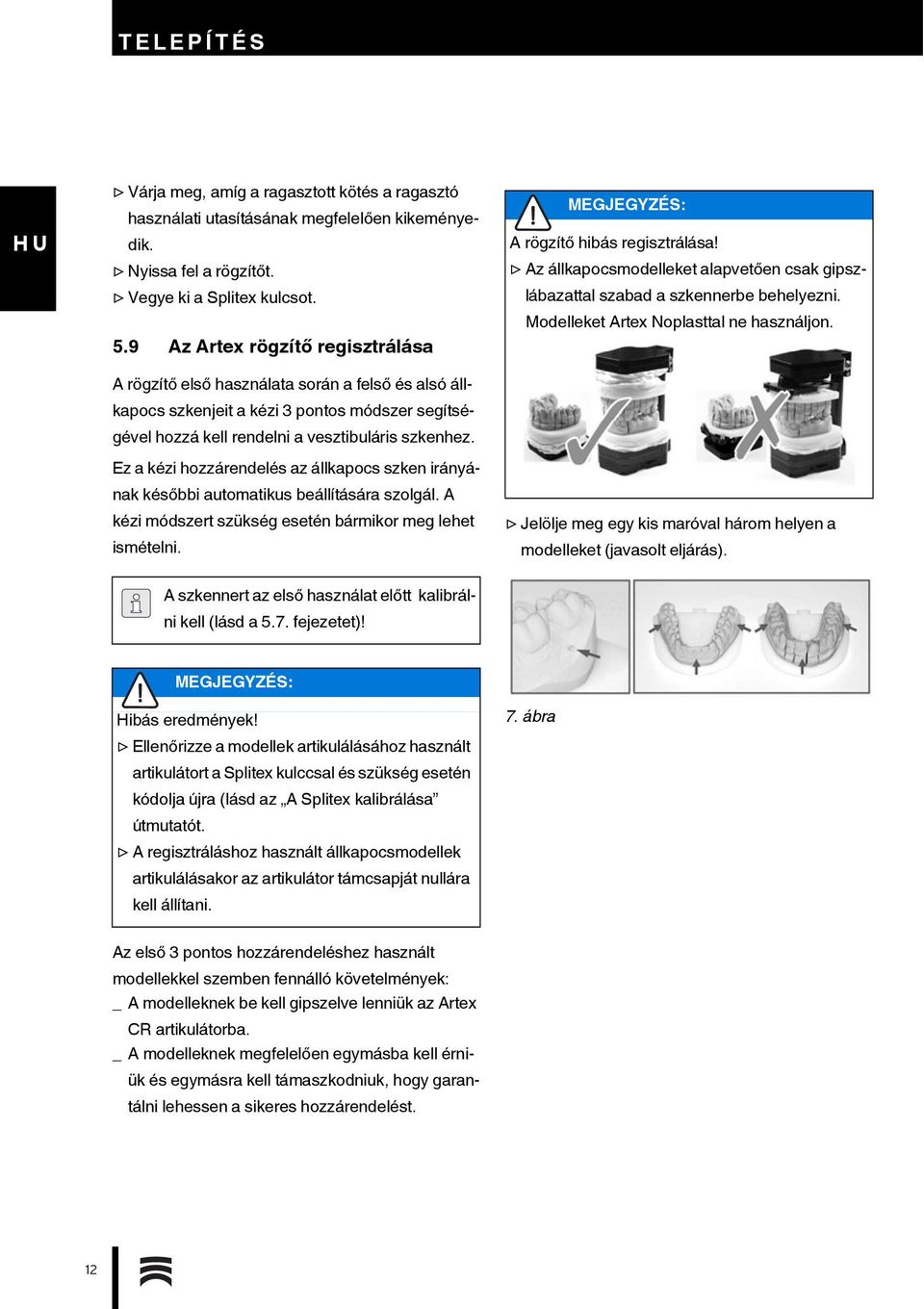

12 TELEPÍTÉS Várja meg, amíg a ragasztott kötés a ragasztó használati utasításának megfelelően kikeményedik. Nyissa fel a rögzítőt. Vegye ki a Splitex kulcsot. 5.9 Az Artex rögzítő regisztrálása A rögzítő első használata során a felső és alsó állkapocs szkenjeit a kézi 3 pontos módszer segítségével hozzá kell rendelni a vesztibuláris szkenhez. Ez a kézi hozzárendelés az állkapocs szken irányának későbbi automatikus beállítására szolgál. A kézi módszert szükség esetén bármikor meg lehet ismételni. MEGJEGYZÉS: A rögzítő hibás regisztrálása! Az állkapocsmodelleket alapvetően csak gipszlábazattal szabad a szkennerbe behelyezni. Modelleket Artex Noplasttal ne használjon. Jelölje meg egy kis maróval három helyen a modelleket (javasolt eljárás). A szkennert az első használat előtt kalibrálni kell (lásd a 5.7. fejezetet)! MEGJEGYZÉS: Hibás eredmények! Ellenőrizze a modellek artikulálásához használt artikulátort a Splitex kulccsal és szükség esetén kódolja újra (lásd az A Splitex kalibrálása útmutatót. A regisztráláshoz használt állkapocsmodellek artikulálásakor az artikulátor támcsapját nullára kell állítani. 7. ábra Az első 3 pontos hozzárendeléshez használt modellekkel szemben fennálló követelmények: _ A modelleknek be kell gipszelve lenniük az Artex CR artikulátorba. _ A modelleknek megfelelően egymásba kell érniük és egymásra kell támaszkodniuk, hogy garantálni lehessen a sikeres hozzárendelést. 12

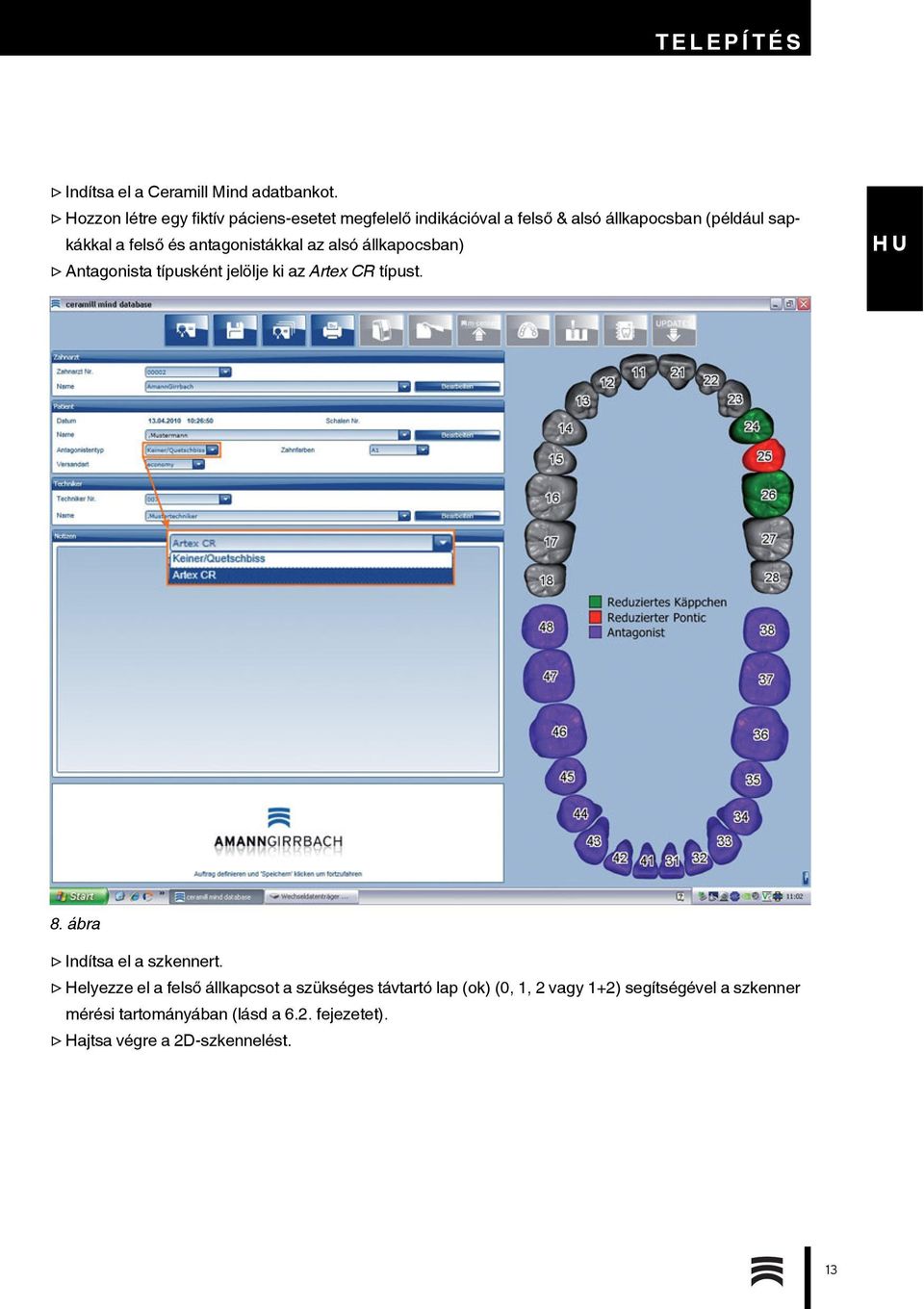

13 TELEPÍTÉS Indítsa el a Ceramill Mind adatbankot. Hozzon létre egy fiktív páciens-esetet megfelelő indikációval a felső & alsó állkapocsban (például sapkákkal a felső és antagonistákkal az alsó állkapocsban) Antagonista típusként jelölje ki az Artex CR típust. 8. ábra Indítsa el a szkennert. Helyezze el a felső állkapcsot a szükséges távtartó lap (ok) (0, 1, 2 vagy 1+2) segítségével a szkenner mérési tartományában (lásd a 6.2. fejezetet). Hajtsa végre a 2D-szkennelést. 13

14 TELEPÍTÉS Jelölje ki a távtartó lapok számát. A szkennelés típusánál jelölje ki a Complete jaw típust. 9. ábra A Next gombbal indítsa el a 3D-szkennelést. 14

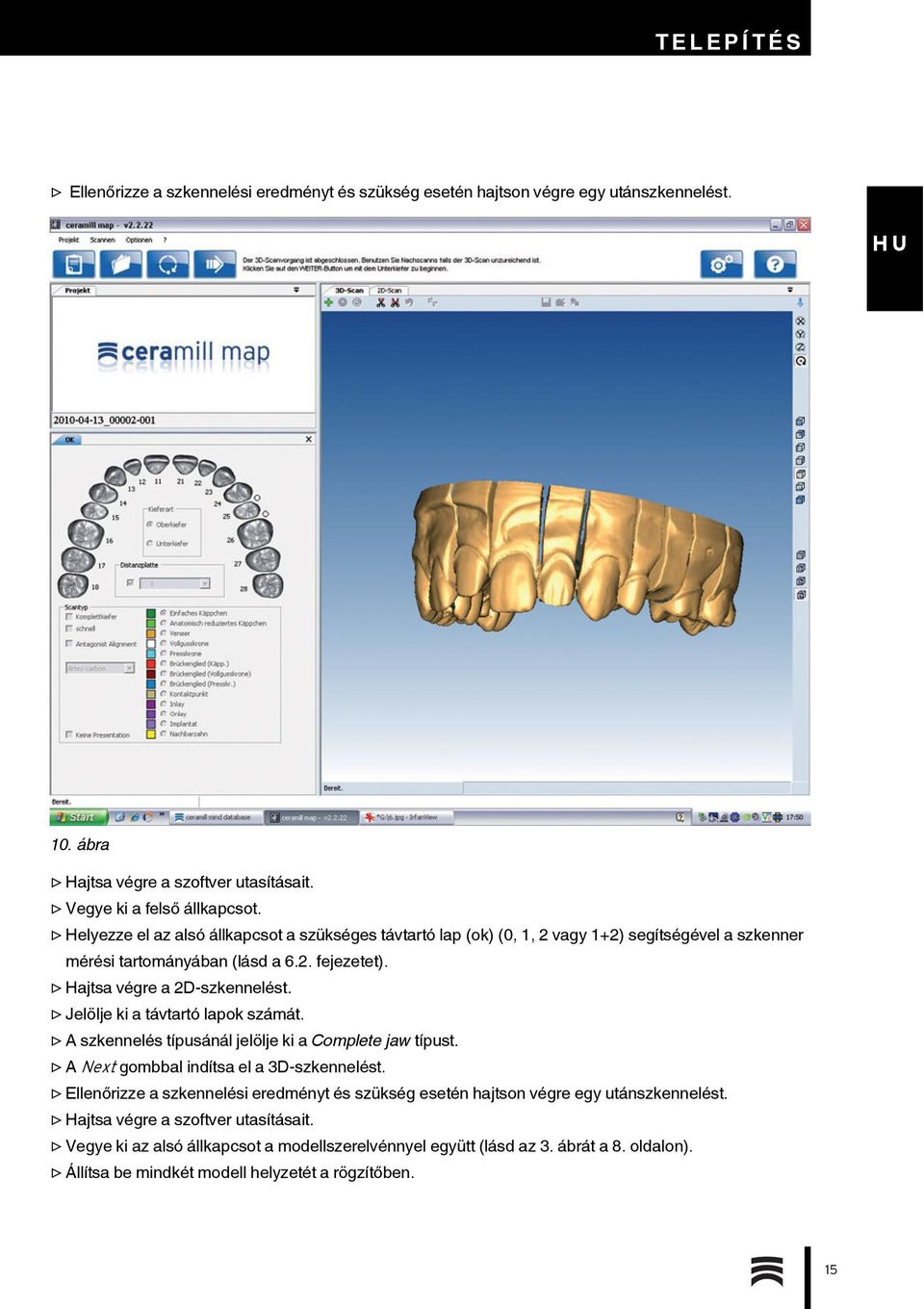

15 TELEPÍTÉS Ellenőrizze a szkennelési eredményt és szükség esetén hajtson végre egy utánszkennelést. 10. ábra Hajtsa végre a szoftver utasításait. Vegye ki a felső állkapcsot. Helyezze el az alsó állkapcsot a szükséges távtartó lap (ok) (0, 1, 2 vagy 1+2) segítségével a szkenner mérési tartományában (lásd a 6.2. fejezetet). Hajtsa végre a 2D-szkennelést. Jelölje ki a távtartó lapok számát. A szkennelés típusánál jelölje ki a Complete jaw típust. A Next gombbal indítsa el a 3D-szkennelést. Ellenőrizze a szkennelési eredményt és szükség esetén hajtson végre egy utánszkennelést. Hajtsa végre a szoftver utasításait. Vegye ki az alsó állkapcsot a modellszerelvénnyel együtt (lásd az 3. ábrát a 8. oldalon). Állítsa be mindkét modell helyzetét a rögzítőben. 15

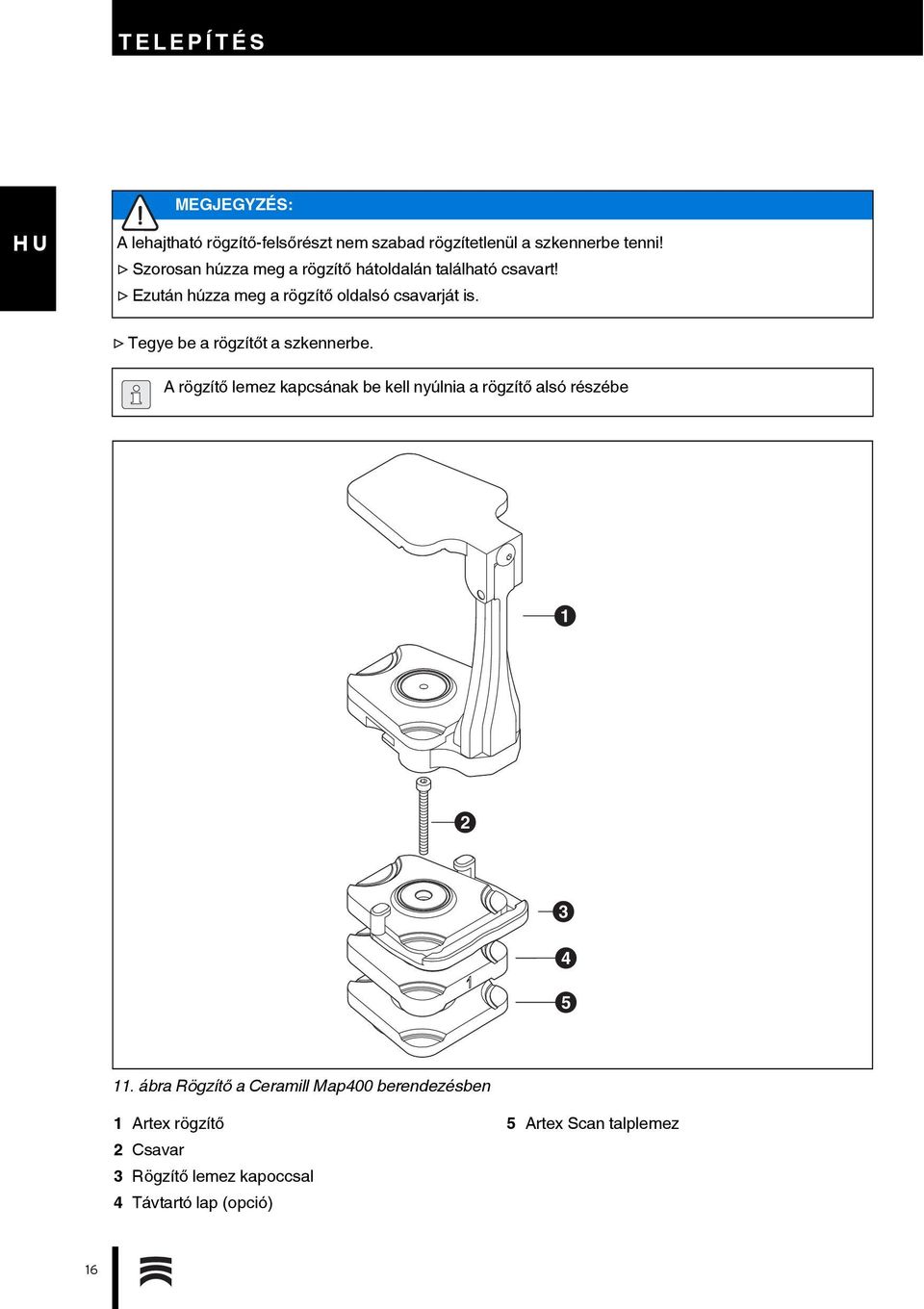

16 TELEPÍTÉS MEGJEGYZÉS: A lehajtható rögzítő-felsőrészt nem szabad rögzítetlenül a szkennerbe tenni! Szorosan húzza meg a rögzítő hátoldalán található csavart! Ezután húzza meg a rögzítő oldalsó csavarját is. Tegye be a rögzítőt a szkennerbe. A rögzítő lemez kapcsának be kell nyúlnia a rögzítő alsó részébe ábra Rögzítő a Ceramill Map400 berendezésben 1 Artex rögzítő 2 Csavar 3 Rögzítő lemez kapoccsal 4 Távtartó lap (opció) 5 Artex Scan talplemez 16

17 TELEPÍTÉS A Next gombbal indítsa el a vesztibuláris szkennelést. Hajtsa végre a szoftver utasításait. A szoftvernek a rögzítő szükséges regisztrálásához szüksége van a 3 pontos hozzárendelésre. Ezt az OK gombbal nyugtázza. Az alsó állkapocs szken és a vesztibuláris szken regisztrálásához legalább három egybeeső pontot kell meghatározni. Cél Művelet Egy pont meghatározása Nyomja meg a bal egérgombot A modell elforgatása Nyomja meg a Strg/Ctrl gombot és a jobb egérgombot és mozgassa az egeret Strg / Ctrl + A modell eltolása Nyomja meg a Strg/Ctrl gombot és mindkét egérgombot és mozgassa az egeret Strg / Ctrl + 3. tábl. 17

18 TELEPÍTÉS Határozzon meg három pontot az alsó állkapocsban (a modell jelöléseinél). Az Entf/Del gombbal a legutoljára meghatározott pontot ismét ki lehet törölni. 12. ábra 18

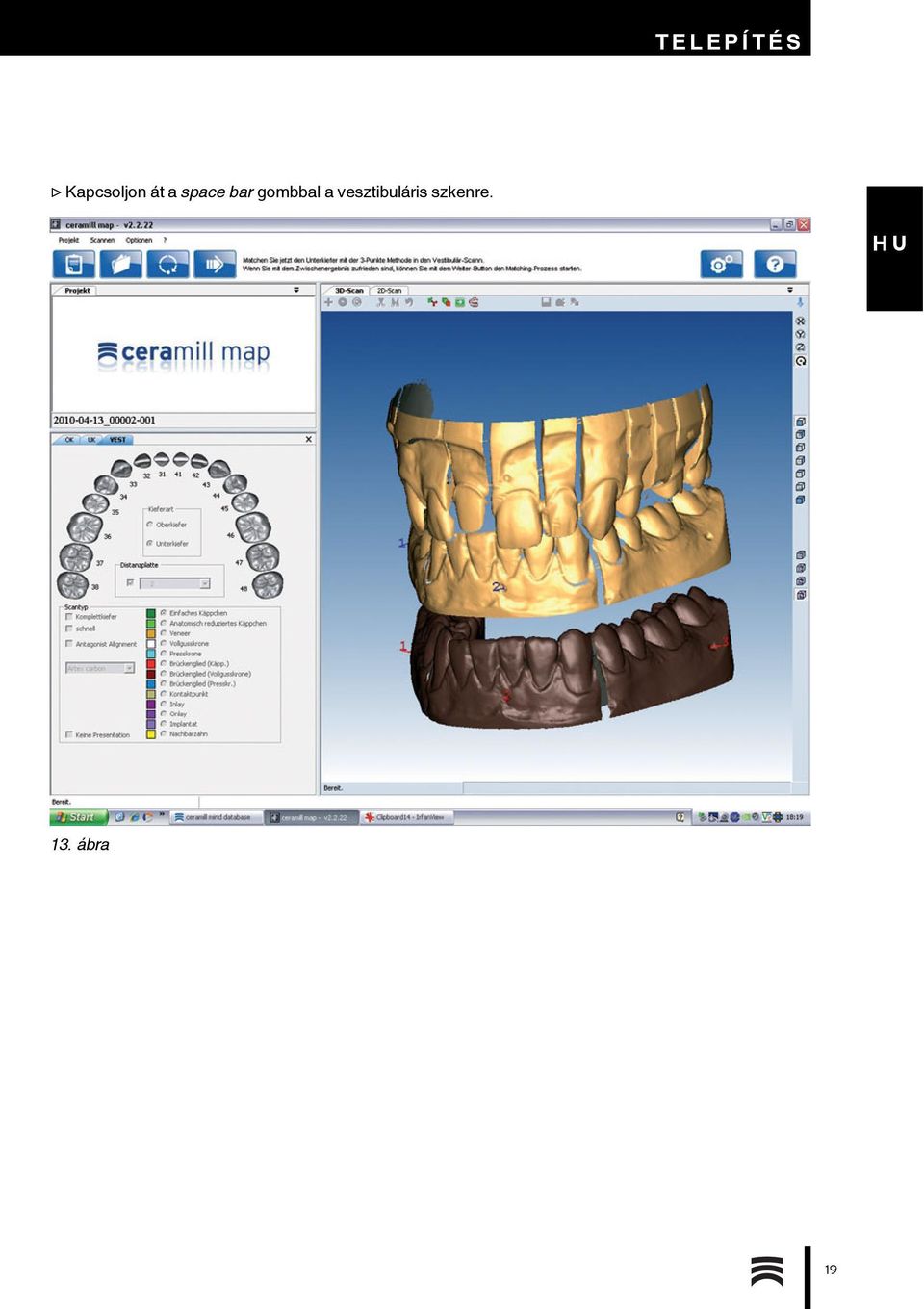

19 TELEPÍTÉS Kapcsoljon át a space bar gombbal a vesztibuláris szkenre. 13. ábra 19

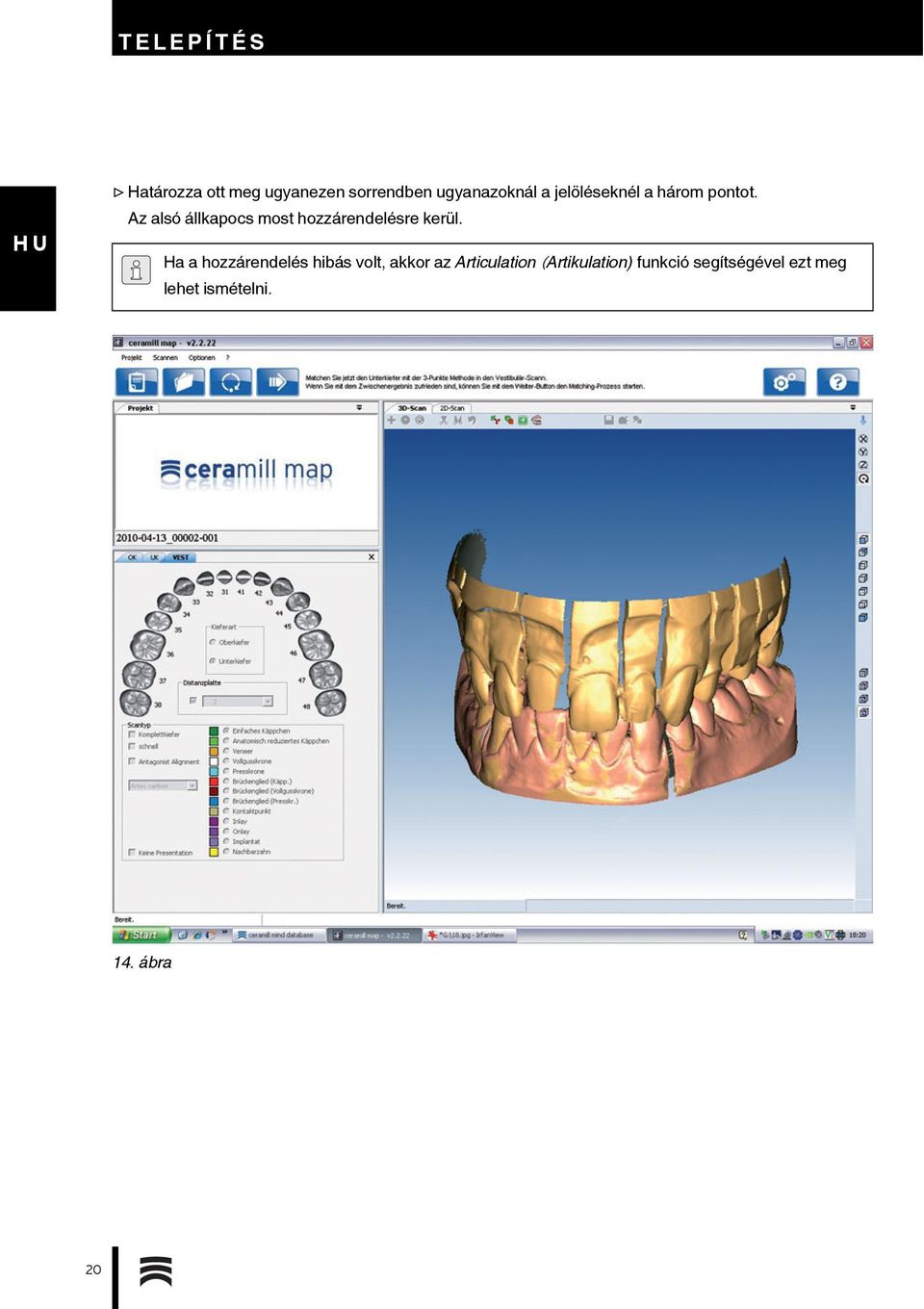

20 TELEPÍTÉS Határozza ott meg ugyanezen sorrendben ugyanazoknál a jelöléseknél a három pontot. Az alsó állkapocs most hozzárendelésre kerül. Ha a hozzárendelés hibás volt, akkor az Articulation (Artikulation) funkció segítségével ezt meg lehet ismételni. 14. ábra 20

21 TELEPÍTÉS A Next gombbal indítsa el a felső állkapocs hozzárendelését. 15. ábra 21

22 TELEPÍTÉS Az alsó állkapocs regisztrálásával azonos módon hajtsa végre a felső állkapocs regisztrálását. A felső állkapocs hozzárendelésre kerül. 16. ábra 22

23 TELEPÍTÉS A Next gombbal kapcsolja be a finombeállítást. 17. ábra 23

24 TELEPÍTÉS Mindkét állkapocs finombeállítása után: A Next gombbal indítsa el az illesztési eljárást. A rögzítő regisztrálásához meghatározott pontok beírásra kerülnek a szoftverbe. 18. ábra A rögzítő regisztrálása ezzel be van fejezve. Ettől a pillanattól kezdve a páciens-esetek minden további állkapocs-szkenje azonnal, automatikusan hozzárendelésre kerül. Minél pontosabban határozta meg a pontokat, annál pontosabb lesz a hozzárendelés. Kis eltéréseket meg lehet hagyni, ezek az illesztési eljárás során megszüntetésre kerülnek! Ha a hozzárendelés hibás volt: Az Options > Extras > Reset jaw registration (Opciók > Extrák > Állkapocs regisztrálás visszaállítása) pontok kijelölésével állítsa vissza a hibás regisztrálást. Kattintson az Articulation (Artikulation) gombra. Jelölje ki a Manual alignment opciót Az OK gombbal indítsa el a regisztrálási eljárást. 24

25 ALKALMAZÁSI TÁJÉKOZTATÓ 6 Alkalmazási tájékoztató 6.1 Rögzítő Ha a rögzítőt olyan páciens-esetekre használja, amelyben még elegendő maradék fogazat van (biztosított okklúzió), amely garantálja az állkapocs elegendő megtámasztását: Ne húzza meg a rögzítő hátsó csavarját. Így a szkennelési folyamat során garantálni lehet az állkapocs megfelelő érintkezését. A lehajtható rögzítő-felsőrészt nem szabad rögzítetlenül a szkennerbe tenni! A rögzítő oldalsó csavarját mindig húzza meg. 6.2 A modell pozicionálása A modell helyzetét a távtartó lap segítségével úgy kell beállítani, hogy az a szkenner fókuszpontjában legyen. Ez a szkennerben a forgástengely síkjában helyezkedik el. A helyes elhelyezéshez célszerű a készülékkel szállított mérési tartomány sablont használni. Állítsa be a mérési tartomány sablont a forgástengely felső oldalára. Ellenőrizze, hogy az állkapocsmodell szkennelésre kerülő területei a megjelölt mérési tartományban vannak-e. Ha a rögzítőt olyan páciens-esetekre használja, amelyben a maradék fogazat nem tudja biztosítani az állkapocs elegendő megtámasztását (záróharapás): A modellt a nulla támcsaphelyzettel artikulálja. A rögzítő hátsó csavarját húzza meg. MEGJEGYZÉS: Az állkapocsmodellek hibás automatikus hozzárendelése! A rögzítő használata során (állkapocs-szkennelés esetén is) a modelleket kizárólag gipszlábazattal szabad csak a szkennerbe betenni! 19. ábra A mérési tartomány sablon alkalmazása 25

26 REGISZTRÁLÁS ÉS LETÖLTÉSI INFÓK A No Plast alkalmazása Rögzítse a modellt a No Plastban. Oldja ki a No Plast középső részében található csavarokat és helyezze el a modellt a szkenner fókuszában. Ezt a helyzetet a recézettfejű csavarral rögzítse, majd kiegészítésként húzza meg az imbuszkulccsal az imbuszcsavart is. 7 Regisztrálás és letöltési infók 7.1 Regisztrálási M-center Az aktualizálások letöltéséhez és ahhoz, hogy elküldhesse az adatokat a gyártó központba, a felhasználót az M-Center-oldalon regisztrálni kell. A regisztrálás a cím alatt kerül végrehajtásra. A regisztrálás magyarázata és egy megfelelő útmutató szintén ezen a címen található. 8 Tisztítás és karbantartás 8.1 Tisztítás A szkennert rendszeresen meg kell tisztítani. Kapcsolja ki a szkennert. MEGJEGYZÉS: A 3D-érzékelő megrongálódása: A szkenner felső részén található 3D-érzékelő optikáját NE tisztítsa meg! A szkenner belső terén óvatosan porszívózza ki. A házat egy nedves kendővel törölje le. Agresszív tisztítószereket ne használjon. 8.2 Karbantartás Karbantartási munkákat csak megfelelően képzett szakemberek hajthatnak végre. 7.2 Letöltési infók A Ceramill Map szkenner (videó tutoriálok) és a Ceramill Mind szoftver további kezelési útmutató fájljai a címen letölthetők. A szoftver frissítései szintén a weboldalon találhatók. 26

27 ÜZEMZAVAROK, JAVÍTÁSOK ÉS SZAVATOSSÁG 9 Üzemzavarok, javítások és szavatosság 9.1 Üzemzavarok Üzemzavarok esetén: Indítsa újra a szoftvert. Indítsa újra a szkennert. Indítsa újra a számítógépet. Ellenőrizze, szükség esetén válassza szét és kapcsolja ismét össze a kábel összeköttetéseket. Ha ezek az intézkedések nem vezetnek sikerhez: Lépjen kapcsolatba a Ceramill-Helpdesk-kel (munkanapokon 8:00-tól 17:00 óráig). Németország: Ausztria: Nemzetközi: helpdesk@amanngirrbach.com 9.2 Javítások Javításokat csak megfelelően képzett szakemberek hajthatnak végre. 10 Környezetvédelem Csomagolás A csomagolás szempontjából AmannGirrbach részt vesz az adott országban érvényes újrafelhasználási rendszerben, amely garantálja az optimális újrafeldolgozást. Valamennyi felhasznált csomagolóanyag a környezettel összeegyeztethető és újrafeldolgozható. Elhasználódott készülék Az elhasználódott készülékek olyan anyagokat tartalmaznak, amelyet be kell vinni az újrafelhasználási körfolyamatba. A szkennert az élettartam lejárta után az érvényben lévő ártalmatlanítási rendszer keretein belül a környezetvédelmi szempontoknak megfelelően kell eltávolítani. 9.3 Szavatosság A szavatosság megfelel a törvényes rendelkezéseknek. További felvilágosítások Általános Szerződési Feltételeinkben (AGB) találhatók. 27

28 M Ű SZAKI ADATOK 11 Műszaki adatok A változtatások joga fenntartva. Műszaki adatok - Ceramill Map400 Egység Ceramill Map400 Cikkszám Méretek (Mélység Szélesség Magasság) _zárva _nyitva mm mm Tömeg kg 31 Elektromos csatlakozások _Feszültség _ Biztosíték V/Hz A / ,25 Teljesítmény W 80 Pontosság μm < 20 Megengedett hőmérséklet C tartomány (üzem közben) Interfészek USB 4. tábl. Műszaki adatok - számítógép Egység Típus: T3500 Cikkszám Tömeg kg 26 Processzortípus / processzorfrekvencia Intel Xenon Quad / 2,67 GHz Memória GB 12 RAM Beépített merevlemezes 232 tároló Grafikus kártya Nvidia Quadro 2000 Telepített operációs Windows 7 Ultimate rendszer 64 bit, recovery szoftver Virusvédelem Microsoft Security Essentials Képernyő: _ Méretek coll 22 _ Felbontás képpont tábl. 28

29 29

30 30

31

32 QUALITÄTSMANAGEMENT FB Made in the European Union ISO 9001 Manufacturer Hersteller Distribution Vertrieb Amann Girrbach AG Herrschaftswiesen Koblach Austria Fon Fax Distribution Vertrieb D/A Amann Girrbach GmbH Dürrenweg Pforzheim Germany Fon Fax austria@amanngirrbach.com germany@amanngirrbach.com
