Az YTONG építési rendszer alkalmazása

Átírás

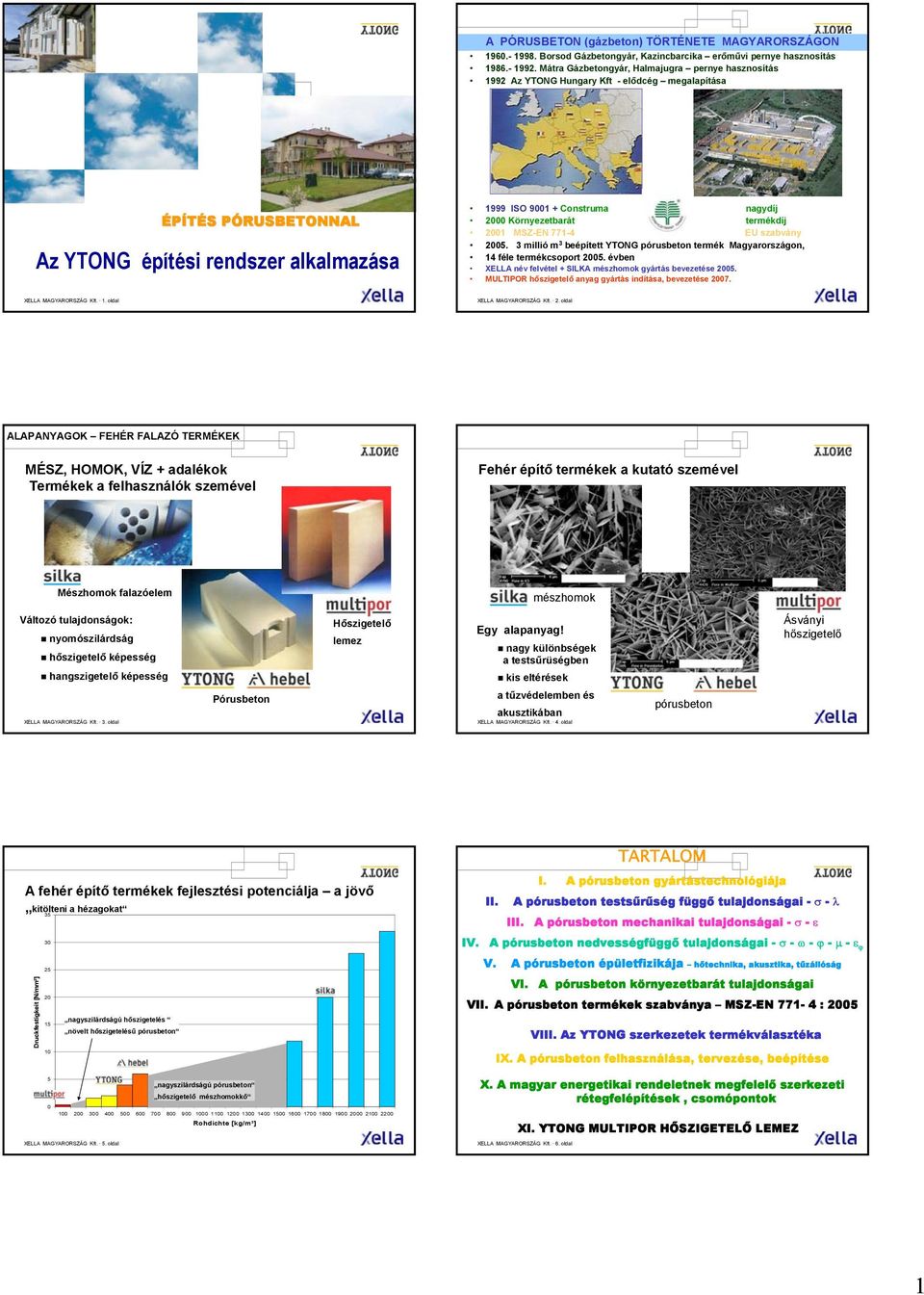

1 A PÓRUSBETON (gázbeton) TÖRTÉNETE MAGYARORSZÁGON Borsod Gázbetongyár, Kazincbarcika erőművi pernye hasznosítás Mátra Gázbetongyár, Halmajugra pernye hasznosítás 1992 Az YTONG Hungary Kft - elődcég megalapítása ÉPÍTÉS S PÓRUSBETONNALP Az YTONG építési rendszer alkalmazása 1999 ISO Construma nagydíj 2000 Környezetbarát termékdíj 2001 MSZ-EN EU szabvány millió m 3 beépített YTONG pórusbeton termék Magyarországon, 14 féle termékcsoport évben XELLA név felvétel + SILKA mészhomok gyártás bevezetése MULTIPOR hőszigetelő anyag gyártás indítása, bevezetése XELLA MAGYARORSZÁG Kft. 1. oldal XELLA MAGYARORSZÁG Kft. 2. oldal ALAPANYAGOK FEHÉR FALAZÓ TERMÉKEK MÉSZ, HOMOK, VÍZ + adalékok Termékek a felhasználók szemével Fehér építő termékek a kutató szemével Mészhomok falazóelem mészhomok Változó tulajdonságok: nyomószilárdság hőszigetelő képesség hangszigetelő képesség Hőszigetelő lemez Egy alapanyag! nagy különbségek a testsűrüségben kis eltérések Ásványi hőszigetelő XELLA MAGYARORSZÁG Kft. 3. oldal Pórusbeton a tűzvédelemben és akusztikában XELLA MAGYARORSZÁG Kft. 4. oldal pórusbeton A fehér építő termékek fejlesztési potenciálja a jövő kitölteni a hézagokat TARTALOM I. A pórusbeton gyártástechnológiája II. A pórusbeton testsűrűség függő tulajdonságai - σ - λ III. A pórusbeton mechanikai tulajdonságai - σ - ε IV. A pórusbeton nedvességfüggő tulajdonságai - σ - ω - ϕ - μ - ε ϕ Druckfestigkeit [N/mm²] nagyszilárdságú hőszigetelés növelt hőszigetelésű pórusbeton V. A pórusbeton épületfizikája hőtechnika, akusztika, tűzállóság VI. A pórusbeton környezetbarát tulajdonságai VII. A pórusbeton termékek szabványa MSZ-EN : 2005 VIII. Az YTONG szerkezetek termékválasztéka IX. A pórusbeton felhasználása, tervezése, beépítése 5 nagyszilárdságú pórusbeton hőszigetelő mészhomokkő Rohdichte [kg/m³] XELLA MAGYARORSZÁG Kft. 5. oldal X. A magyar energetikai rendeletnek megfelelő szerkezeti rétegfelépítések, csomópontok XI. YTONG MULTIPOR HŐSZIGETELŐ LEMEZ XELLA MAGYARORSZÁG Kft. 6. oldal 1

2 I. A gyártási folyamat I. Természetes előfordulásai Öntés - Kihabosodás XELLA MAGYARORSZÁG Kft. 7. oldal Kappadókia - természetes Az alapanyagok - homok - mész - cement - víz + pórusképző Keverés Öntés Előérlelés Vágás Autoklávban szilárdítás Profilozás Minőség ellenőrzés Csomagolás Feliratozás Kiszállítás XELLA MAGYARORSZÁG Kft. 8. oldal II. A hőszigetelő képesség és a szilárdság összefüggése testsűrűség függő tulajdonságok III. A pórusbeton mechanikai anyagjellemzői ideálisan rugalmas, képlékeny ρ 350 kg/m 3 λ hővezetési f, σ nyomó- ρ 1200 kg/m 3 P2-0,5 tényező szilárdság P4-0,6 k 30 = 0,40 W/m 2 K k 30 = 0,46 W/m 2 K f A falazási céllal gyártott ck = 2,00 N/mm 2 ( MSZ-EN ) f ck = 4,00 N/mm 2 ( MSZ-EN ) pórusbeton termékek σ f0 = 0,50 N/mm 2 ( MSZ) σ szilárdsági és testsűrüségi osztályai f0 = 1,00 N/mm 2 ( MSZ ) f fal, k = 0,8 x f 0,85 ck ( EC-6) f fal, k = 0,8 x f 0,85 ck ( EC-6) erő alakváltozás diagramok pillértörés esetén - E fo = β o x σ fh XELLA MAGYARORSZÁG Kft. 9. oldal Miből tudom megkülönböztetni a két típust? XELLA MAGYARORSZÁG Kft. 10. oldal III. A pórusbeton mechanikai anyagjellemzői MSZ szerint IV. Nedvességfüggő tulajdonságok nedvességtartalom - szilárdság Kezdeti rugalmassági tényező - E fo = β o x σ fh MSZ szerint - P2-0,5 esetén 2000 x 0,6 = 1200 N/mm2 1. ábra Vízfelszívádás 100*100*200 mm hengereken negyedig, félig, teljesen vízbe merítve 2.ábra Nyomószilárdság változás 100 mm-es kockán különböző mértékű vízfelszívás után - P4-0,6 esetén 2000 x 1,2 = 2400 N/mm2 - Tartós teherre: β t = Nem tartós teherre β r = Kúszási tényező: ϕ o = 3,0 3.ábra Nyomószilárdság változás 100 mm-es kockákon különböző mértékben felszívott nedvességtartalom hatására m% 4.ábra Nyomószilárdság változás egész 500*300*200 mm pórusbeton elemeken különböző mértékben felszívott nedvességtartalom hatására m% YTONG műszaki jellemzők Jel Mértékegység P2-0,5 P4-0,6 Testsűrűség: - névleges testsűrűség- tényleges tartomány - számítási érték tervezéshez r t kg/m r sz kg/m Hőtágulási együttható a t K -1 8 x x Rugalmassági modulus E o N/mm2 XELLA MAGYARORSZÁG Kft. 11. oldal XELLA MAGYARORSZÁG Kft. 12. oldal 2

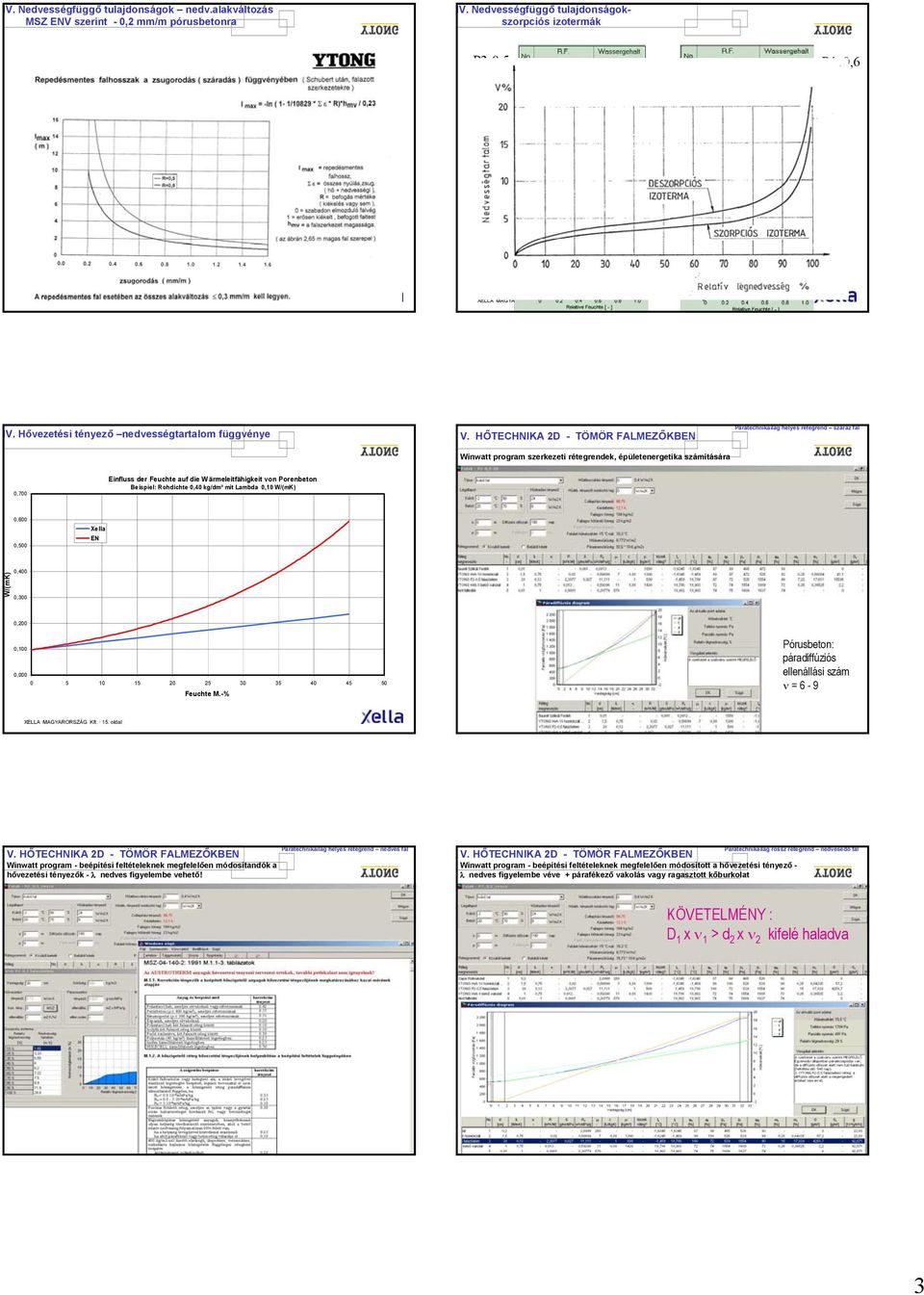

3 IV. Nedvességfüggő tulajdonságok nedv.alakváltozás MSZ ENV szerint - 0,2 mm/m pórusbetonra IV. Nedvességfüggő tulajdonságokszorpciós izotermák P2-0,5 P4_0,6 XELLA MAGYARORSZÁG Kft. 13. oldal XELLA MAGYARORSZÁG Kft. 14. oldal IV. Hővezetési tényező nedvességtartalom függvénye V. HŐTECHNIKA 2D - TÖMÖR FALMEZŐKBEN Winwatt program szerkezeti rétegrendek, épületenergetika számítására Páratechnikailag helyes rétegrend száraz fal 0,700 Einfluss der Feuchte auf die Wärmeleitfähigkeit von Porenbeton Beispiel: Rohdichte 0,40 kg/dm³ mit Lambda 0,10 W/(mK) 0,600 0,500 Xella EN W/(mK) 0,400 0,300 0,200 0,100 0, Feuchte M.-% Pórusbeton: páradiffúziós ellenállási szám ν = 6-9 XELLA MAGYARORSZÁG Kft. 15. oldal XELLA MAGYARORSZÁG Kft. 16. oldal V. HŐTECHNIKA 2D - TÖMÖR FALMEZŐKBEN Winwatt program - beépítési feltételeknek megfelelően módosítandók a hővezetési tényezők - λ nedves figyelembe vehető! Páratechnikailag helyes rétegrend nedves fal Páratechnikailag rossz rétegrend nedvesedő fal V. HŐTECHNIKA 2D - TÖMÖR FALMEZŐKBEN Winwatt program - beépítési feltételeknek megfelelően módosított a hővezetési tényező - λ nedves figyelembe véve + párafékező vakolás vagy ragasztott kőburkolat KÖVETELMÉNY : D 1 x ν 1 > d 2 x ν 2 kifelé haladva Pórusbeton: páradiffúziós ellenállási szám ν = 6-9 XELLA MAGYARORSZÁG Kft. 17. oldal XELLA MAGYARORSZÁG Kft. 18. oldal 3

4 Hibás rétegrend nedvesedő fal V. HŐTECHNIKA 2D - TÖMÖR FALMEZŐKBEN Winwatt program - beépítési feltételeknek megfelelően módosított a hővezetési tényező - λ nedves + kőburkolat! Lefagyásveszély befelé egyre vizesebb fal! Jelölések: V. HŐHÍD KATALÓGUS Magas Anyagok Hőmérséklet Hőáram Alacsony XELLA MAGYARORSZÁG Kft. 19. oldal XELLA MAGYARORSZÁG Kft. 20. oldal V. SZÁMÍTÁSI PÉLDA - YTONG PÓRUSBETON - külső fal (λ=0,13) + pincefödém változatok Vasbeton födémmel : T= 17,8 C L 2D = 0,72 W/mK Egy 20 m kerület mentén az éves hőveszteség: Q = 0,72 W/mK x 20 m x 84 kkh = 1210 kwh/a XELLA MAGYARORSZÁG Kft. 21. oldal YTONG pallós födémmel : L 2D = 0,63 W/mK T= 17,8 C Q = 0,63 W/mK x 20 m x 84 kkh = 1060 kwh/a V/2. AKUSZTIKA - HANG ÉS ZAJVÉDELEM Léghanggátlás fogalma XELLA MAGYARORSZÁG Kft. 22. oldal - hangsebesség 343 m/sec - Léghang, testhang Hangnak nevezzük a rugalmas közeg (pl. levegő, beton) mindazon rezgéseit, amelyeket valamilyen hangforrás (pl. hangszer) kelt, s ezek a rezgések a közegben hullám formájában terjednek. Halmazállapotától függően - levegőben léghangot a szerkezetekben, szilárd anyagokban testhangot különböztetünk meg. A hallható hangok frekvenciája: Hz. - léghang - gátlás R = 10 lg P1 / P2 ( db ) fizikai definició azért R, mert redukálni, csökkenteni P1 - hangteljesítmény az akadály előtt P2 - után - Mit jelent 60 db? - egymilliomod részére csökkenő hangenergia üvöltés - 60dB fal - suttogás V/2. Előnyös hangszigetelési jellemzők - akusztika A pórusbeton anyagszerkezeténél fogva kitűnő hangszigetelő -belső csillapítás db többlet a tömeg törvényhez képest. jobban hangszigetel, mint az üreges kerámia tégla V/2. Kiváló léghanggátlás - akusztika - A pórusbeton egyhéjú falak súlyozott léghanggátlási számát GÖSELE és az ÉMI mérések alapján a következő (1) formulával számíthatjuk: Rw = 27 lg m 10,5 db (1) ahol m a szerkezet felület tömege, ha m 300 kg/m3. javító hatás. ΔRw = 7 db Akusztikai szempontból kéthéjú - pórusbeton falak hangszigetelést javító hajlékony előtét szerkezettel XELLA MAGYARORSZÁG Kft. 23. oldal Fokozott léghang gátlást biztosító réteges YTONG szerkezetek Sorházak akusztikai követelménye a lakások között csak dilatált kettőzött falszerkezetek tervezésével biztosítható! XELLA MAGYARORSZÁG Kft. 24. oldal A metszetrajz szerinti szerkezetileg dilatált 2 x 20 cm falazattal, közte 5 cm ásványgyapot betétsávval - YTONG P4 falszerkezettel R w = 62 db laboratóriumi súlyozott léghanggátlási szám igazolt. 4

5 V/2. Kiváló léghangszigetelési jellemzők - akusztika TÖMÖR FALAK V/2. Kiváló hangszigetelési jellemzők - akusztika NYÍLÁSSAL ÁTTÖRT FALAK XELLA MAGYARORSZÁG Kft. 25. oldal XELLA MAGYARORSZÁG Kft. 26. oldal V/3. Tűzvédelem V/3. Tűzvédelem - T H érték vizsgálat A pórusbeton egy szervetlen, ásványi építőanyag és így nem éghető. MSZ 595/2-86 függelék T t T 0 = 345 log 10 (8t + 1), [ K ] szabványos tűzhatás függvénye T (hőfok) t (idő) Tűzállósági vizsgálat elvi vázlata : ( DIN ) Ez a legkedvezőbb éghetőségi besorolás. MSZ :1994 A1 Tűz esetén nem képződik sem füst, sem mérges gázok, mely életveszélyt jelent, amíg a tüzet el nem oltják. Magas tűzállósága miatt - nem növeli a tűzterhelést. - MSZ 595/1-86 Az építménybe, adott tűzszakaszába beépített éghető anyagok tömegéből és fűtőértékéből számítható padlófelületre vonatkoztatott hőmennyiség. - MJ/ m2 XELLA MAGYARORSZÁG Kft. 27. oldal XELLA MAGYARORSZÁG Kft. 28. oldal V/3. YTONG = Magas tűzgátlás, tűzállóság Az YTONG tisztán ásványi eredetű anyag - nem éghető! Tűzállósági határértékek: YTONG Pef 5 cm - méretkorláttal 1,0 óra Pef 7,5 cm - 90 cm falsávig 2,0 óra YTONG Pve 10, 12,5, 15 cm 1,5 2,0 óra YTONG P2, P4 20 cm 3,0 óra YTONG P2-0,5 30 cm 4,0 óra YTONG Pu. zsaluelem 3,0 óra YTONG Falpallók 1 3,0 óra YTONG FURATOS Pfe 30 cm 1,5 óra Pfe 37,5 cm 2,0 óra YTONG tető-, és födémpallók 1,0 óra PPB-YTONG, E + Y kézi födém 1,5 óra YTONG áthidalók Ptá, Pmá 1,5 óra Pmá és eléfalazó lap tűzállósági vizsgálata VI. A pórusbeton termékek alapanyagai - KÖRNYEZETBARÁTSÁG Az alapanyagok - homok - égetett mész - cement -víz Kiegészítők Pórusbeton hulladék Rea-gipsz Pórusképző aluminium paszta Az YTONG építőelemek minősítése: NEM ÉGHETŐ Káros anyag kibocsátása NINCS. A gyakorlat számára mint ökölszabály megjegyezhető, hogy XELLA MAGYARORSZÁG Kft. 29. oldal 10 cm YTONG 1 óra tűzállóság! XELLA MAGYARORSZÁG Kft. 30. oldal 5

6 VI. Ökológikus, energiatakarékos gyártás VI. Az YTONG PÓRUSBETON NEM SUGÁROZ Gyártás alapanyagigénye : Gyártás energiaigénye: XELLA MAGYARORSZÁG Kft. 31. oldal XELLA MAGYARORSZÁG Kft. 32. oldal VII. A PÓRUSBETON FALAZÓELEMEK MSZ-EN SZABVÁNYA VII. A PÓRUSBETON FALAZÓELEMEK MSZ-EN SZABVÁNYA Nagy méretpontosságú falazóelemek! Magasság: ±1mm Hossz, vastagság: ±1,5mm Kisebb 1,0mm Kisebb 1,0mm Tanúsított érték ± 50 kg 6 ± 2 % nedv.tartalomnál Közepes érték > tanúsított Karakt. érték > tanúsított Zs < 0,20 mm/m MSZ EN ε Zs < 0,30 mm/m RILEM Kapilláris vízfelvétel alacsony! τ > 0,3 N/mm2 könnyű hab. τ > 0,5 N/mm2 VÁ.cem. habarcs XELLA MAGYARORSZÁG Kft. 33. oldal XELLA MAGYARORSZÁG Kft. 34. oldal VIII. YTONG termékválaszték YTONG DA tetőpallók YTONG DE födémpallók YTONG koszorúelemek +hőpáncél YTONG P2 falazóelemek sima és NF + GT + Pfe furatos elemek YTONG P4 falazóelemek sima és NF + GT YTONG homl. vakolat YTONG beltéri vakolat YTONG falazó habarcsok - hőszigetelő M-3 ( Hf30 ) - vékonyrétegű M-8 ( Hf80 ) YTONG Pu zsaluelemek YTONG Ptá áthidalók YTONG Pmá magas áthidaló YTONG Pve + Pnt válaszfalelemek YTONG válaszfal áthidalók VIII. AZ YTONG FALAZÓELEMEK MSZ-EN SZABVÁNY SZERINTI CE TANÚSÍTÁSA XELLA MAGYARORSZÁG Kft. 35. oldal XELLA MAGYARORSZÁG Kft. 36. oldal 6

7 Építőelemek: Falazó elemek P2, P4 minőség Építőelemek: Falazati kiegészítők, áthidalók Sima falazó elemek P2-0,5, P4-0,6 60x20x20, 25, 30, 37 5 cm 50 x 20 x 37 5 cm Új! Nútféderes-megfogóhornyos falazó elemek - NF+GT Ptá-teherhordó áthidaló P4,4-0,6 húzott öv 12,5, 17,5 x 12,5 cm, hossz 1,0-3,0 m Új! Pu-zsaluelemek - mart, fűrészelt kivitel 50 cm - ragasztott kivitel 60 cm hosszban Sima és nútféderes válaszfalelemek P2-0,5 Pve, Pve NF 60 x 20 x 10, 12,5, 15 cm XELLA MAGYARORSZÁG Kft. 37. oldal Furatos falazó elemek - P2-0,5, P4-0,6 60x20x30 cm, 37,5 cm Pvá-válaszfal áthidalók 130x20x10, 12,5, 15 cm Maximális egyedi hossz : 2,4 m-ig XELLA MAGYARORSZÁG Kft. 38. oldal Pmá - magas teherhordó áthidaló, azonnal terhelhető 25 cm magas, 20, 25, 30, 37,5 cm szélességben NAGY MÉRETPONTOSSÁG VÉKONYRÉTEGŰ FALAZÓHABARCS, JOBB HŐSZIGETELŐ, HOMOGÉNEBB FAL Építőelemek: Koszorú elemek, eléfalazó lapok akusztikus válaszfal elemek - növelt, javított hőszigetelésű Habarcs kiválasztás, keverés kevés habarcs Eszközök, szerszámok előkészítése Igényes, precíz, méretpontos! Habarcsterítés szánkóval, fogas terítő kanállal Pke 9 ( 5+4) cm koszorúelem, hőpáncél Pke - 11,5 (7,5+4) cm koszorúelem 20, 25, 30 cm magasságban Új! Pef 5 Pef 7,5 Előfalazó lapok P4-0,6 60x20x 5, 7,5 cm Pnt P4-0,6 akusztikus falazó elemek 50 x 20 x 10, 12,5, 15 cm A tömeg dominál nehéz habarcsba! XELLA MAGYARORSZÁG Kft. 39. oldal XELLA MAGYARORSZÁG Kft. 40. oldal Építőelemek: Vasalt födém-, fal-, és tetőpallók Építőelemek: Habarcsok Falazóhabarcsok: - vízmegtartó, plasztifikált adalékos termékek, hosszú bedolgozhatósági idő -nyitott idő 7 perc - YTONG célszerszámmal - falazó kanál - falazó szánkó Hőszigetelő - perlites könnyű a normál falazó elemhez, 5 mm terítés szánkó, vagy YTONG kanál - Hf30, 40 l készhabarcs/zsák Vakolóhabarcsok: Vékonyágyazó - tiszta cementhabarcs - 3 mm terítés, nútféderes elemekhez - Hf50, 19 l készhabarcs/zsák -kézi, - gépi felhordásra DE Födémpallók - v = 24, 30 cm Nagyobb teherbírás XELLA MAGYARORSZÁG Kft. 41. oldal WL Falpallók 17,5 cm-től ipari, kereskedelmi épületek DA Tetőpallók - v = 20,24,30 cm Jobb hőszigetelés -szürke, fehér - legalább 8 mm belül, -15 mm homlokzaton Kültéri alapvakolat.- Hvh10 - hidrofóbizált adalékos-víztaszító XELLA MAGYARORSZÁG Kft. 42. oldal Beltéri vakolat -Hvb8 7

8 YTONG N + F megfogó hornyos falazó elemek részletesebben A nútféderes kialakítású falazó elemeink az alaptípus erényein kívül a következő kézzelfogható előnyöket kínálják: még kevesebb habarcs (- 30 % ) még könnyebb elhelyezés még gyorsabb falazás (- 15 % ) még jobb hőszigetelés csak vágott végeknél, falsarkoknál habarcsolandó az állóhézag A valódi nullhézag a valós építési gyakorlatban a legjobban úgy közelíthető meg, ha maga az építőelem teszi lehetővé az álló fugák teljes záródását. XELLA MAGYARORSZÁG Kft. 43. oldal Egy további lépés a gazdaságosság felé Elemtömeg: P2-0,5 60/20/30 cm = 25,2 kg Falkötési szabály: kötéshossz 12,5 cm Állóhézag: < = 1-3 mm Létezik P2-0,5 és P4-0,6 osztályban egyaránt MSZ /1:91...Első osztályú az a fal YTONG furatos falazó elemek részletesebben Felhasználható: vasbeton pillérzsalu elemként koncentrált terhelés, épület merevítés, kerítés oszlop stb. - földrengésállóság érdekében gépészeti aknaként vagy szellőző csövek fogadására - szerelt fémkémény fogadására - kibetonozás 1,5 m-ként, tűvibrátorral, XELLA MAGYARORSZÁG Kft. 44. oldal Még egy lépés a gazdaságosság felé Falkötési szabály: pillértengely kötésben Állóhézag habarcsolt: < = 3-5 mm Létezik P2-0,5 és P4-0,6 osztályban egyaránt Teherhordó falsarok K I V I T E L E Z É S E YTONG U zsaluelemek Ami minden problémát áthidal N+F falazat esetén - ahol vágott vég - állóhézag habarcsolás Nyílások áthidalása kevés segédszerkezettel, gyorsan és tetszőleges formában, akár ívesen is, Falmerevítő koszorúk és bordák készítése, valamint - méretezett vasbeton maggal - hőszigetelt, gépészetileg hornyolható és jól vakolható pillérek készítésére. Homlokzati falban kiegészítő hőszigetelés javasolt. Falsarok lekötése húzóerőre vízszintes terhek esetén - karcsú, sarkát emelő leterheletlen vb. lemez esetén! XELLA MAGYARORSZÁG Kft. 45. oldal XELLA MAGYARORSZÁG Kft. 46. oldal YTONG ÁTHIDALÓ RENDSZERELEMEK - 1. LEHETŐSÉG YTONG ÁTHIDALÓ RENDSZERELEMEK - 2. LEHETŐSÉG 20 cm Állóhézag habarcsolt! -felfekvés 20 cm 1,5 m-ig, -felfekvés 25 cm 1,5 m nyílásköz felett PU zsaluelemes áthidalás új teherbírási táblázatokkal XELLA MAGYARORSZÁG Kft. 47. oldal XELLA MAGYARORSZÁG Kft. 48. oldal Ptá nyomottöves áthidalás 8

9 YTONG ÁTHIDALÓ RENDSZERELEMEK - 3. LEHETŐSÉG YTONG VÁLASZFAL K I V I T E L E Z É S I. fal bekötések vízszintesen - merev habarcsolt HILTI szalaggal - akusztikailag elválasztott, rugalmas XELLA MAGYARORSZÁG Kft. 49. oldal Pmá magas áthidalás XELLA MAGYARORSZÁG Kft. 50. oldal YTONG VÁLASZFAL K I V I T E L E Z É S II. fal rugalmas ékelések YTONG VÁLASZFAL K I V I T E L E Z É S III. fal ékelések -ipari, nagyfesztávú födém L szelvényes csúszó kapcsolat -elválasztott, rugalmas csúszó kapcsolat - PUR hab + kanálvágás - mereven habarcsolt kapcsolat - merev födém, l < 4,8 m XELLA MAGYARORSZÁG Kft. 51. oldal XELLA MAGYARORSZÁG Kft. 52. oldal YTONG előfalazó lapok kivitelezése - Pfe sima Egy épületnek is lehet takargatni valója IX. AZ YTONG FALAZÓELEMEK FELHASZNÁLÁSA, TERVEZÉSE, BEÉPÍTÉSE Gépészeti felszálló vezetékek eltakarása, fürdőkádak, zuhanyozók, mosdó hátfalak, kandalló-üstök, cserépkályhák padkáinak körülburkolása, mind megoldhatóvá válik. Készülnek belőle bútorok, kandalló elfalazások - háttér hőszigetelés is! Tűztérrel közvetlenül ne érintkezzen! Cementhabarcsba tűzvédelem esetén Fajhő: 1000 J-kg K Tűzállósági határértéke: - 5 cm 1,0 óra - 7,5 cm 2,0 óra - 90 cm szélességig! Példa elõfalazólap alkalmazására XELLA MAGYARORSZÁG ( gépészeti Kft. 53. "strangok" oldal ) Az elegáns takarás - és egy elegáns kandalló kályha Válaszfalként nem alkalmazható! pincétől padlásig - teherhordó - vázas épület - családi, sorház - 2 szintig P2-0,5 - mon. vb. váz lakó, iroda - társasház, sorház - 4 szintig P4-0,6 - vázkitöltő homlokzati + belső falak - Szerkezeti dilatáció m közötti - réteges belső lakáselválasztó hosszaknál falak - válaszfal megengedett táblaméretek - furatos, PU elemekkel -" hajlékony épület " merev alapozás vázasítható - jól, rendszerrel egyenértékűen - nagy faltáblák merevítései hőszigetelt csomópontok - lehajlások figy. vétele - csak tárcsamerev födémekkel könnyű - rugalmas vfal-födém fal - szélerők felvételére gondolni kell csomópontok XELLA MAGYARORSZÁG Kft. 54. oldal 9

10 IX. AZ YTONG FALAZÓELEMEK TERVEZÉSE IX. AZ YTONG FALAZÓELEMEK TERVEZÉSE YTONG pórusbeton válaszfalak tervezésekor fő szabályként használhatók a következő mérethatárok: 10 cm-es 316 x 540 cm 15 sor x 8 elem 12,5 cm-es 337 x 600 cm 16 sor x 10 elem 15 cm-es 358 x 660 cm 17 sor x 11 elem A táblázati értékeket meghaladó nagyságú falak falváz-erősítéssel építhetők meg. A falváz legtöbbször megfelelő korrózióvédelemmel ellátott acélszerkezet, de jó megoldás a klasszikus vasbeton koszorúk és merevítőbordák kialakítása is. Vázkitöltő falmezők javasolt legnagyobb méretei falvastagság szerint: 20 cm-es 295 x 660 cm 14 sor x 11 elem 25 cm-es 379 x 720 cm 18 sor x 12 elem 30 cm-es 442 x 720 cm 21 sor x 12 elem 37,5 XELLA cm-es MAGYARORSZÁG Kft. 55. oldal 547 x 800 cm 27 sor x 16 elem XELLA MAGYARORSZÁG Kft. 56. oldal Vázkitöltő és válaszfalak méreteit az Eurocode 6 szerint is meghatározhatjuk az alábbi diagrammok segítségével :ENV Négy oldalon megtámasztott fal Három oldalon megtámasztott egy függ. szabad él Három oldalon megtámasztott, egyik függ. éle mentén szabadon elmozduló falmező esetén h <= 30 t Ahol: a falak legkisebb vastagsága 100 mm h a fal magassága L a falmező hossza t a fal vastagsága Három oldalon megtámasztott fal felül szabad él IX. PILLÉREK vizsgálati tapasztalatai IX. PILLÉREK tervezése Falazás minőségének hatása a teherbírásra Szakszerű I. osztályú falazással kihajló törés Megtört pillérek esetében több szempont figyelembe vétele! -áthidaló felfekvési hossz -falkötési szabályok -külpontos terhelés Pillér fogalma: - 4 x falvastagságnál kisebb faltest YTONG esetében: teherhordó pillér minimális km. Előírás 1500 cm2 Méret: 25 x 60 cm Méret: 30 x 50 cm 5. Hanyag, habarcshiányos pillérfalazás esetén helyi törés, 30%-kal kisebb erőnél! XELLA MAGYARORSZÁG Kft. 57. oldal XELLA MAGYARORSZÁG Kft. 58. oldal Méret: 37,5 x 40 cm IX. Falazatok méretezése határfeszültség ÉMI - tervezési szilárdság MSZ- ENV X. AZ ÚJ ÉPÜLETENERGETIKAI SZABÁLYOZÁS Az épülethatároló szerkezetek átlagos hőátbocsátási tényezőjére vonatkozó követelmény Ha a sugárzási nyereségek hatását nem vesszük figyelembe (ez az egyszerűsített eljárásban megengedett, a biztonság javára történő elhanyagolás), akkor a fajlagos hőveszteségtényező követelményértékeiből az épülethatároló szerkezetek átlagos hőátbocsátási tényezőjének követelményértéke is származtatható a következő összefüggés, illetve az 5. diagram szerint: U m = 0, ,07 V/ΣA (W/m 2 K) jan. 1-től U m = 0,60 + 0,1 V/ΣA (W/m 2 K) jelenlegi Falazat nyomási határfeszültség MSZ: σ fh = σ f x m 1 ahol m kivitelezés minőségi tényező, értékei 0,85-1,0-1,15-1,3 MSZ-ENV Csoportba sorolt tömör pórusbeton falazóelemek esetén : - Falazat nyomószilárdságának karakterisztikus értéke f k - általános habarccsal ( 1 cm-es fúga ) f k = 0,6 x f 0,65 b x f 0,25 m - vékonyrétegű habarccsal ( 3mm fuga) f k = 0,8 x f 0,85 b ahol f m >M5, f b < 50N/mm2 -hőszigetelő könnyű habarccsal f k = 0,8 x f 0,65 b ahol f b < 15N/mm2 - Falazat nyomószilárdság tervezési értéke: f k / γ M ahol kivitelezés minőségi kategóriák függvényében γ M értékei: 1,7 2,2 2,7 XELLA MAGYARORSZÁG Kft. 59. oldal XELLA MAGYARORSZÁG Kft. 60. oldal 10

11 X. AZ ÚJ ÉPÜLETENERGETIKAI SZABÁLYOZÁS KÖVETELMÉNY SZINTJEI Az egyes épületszerkezetek rétegtervi hőátbocsátási tényezőjére vonatkozó minimális követelmény: X. A hőhidak figyelembe vételének lehetőségei a Rendelet szerint - közelítő pótlékolás, - pontos számítás A fajlagos veszteségtényező értelmezése: q= 1 / V (Σ (U i A i ) + Σ (I i ψ i ) - Q sol /72 ) -első tag a lehülő felületek rétegtervi hőátbocsátási tényezőivel számított kétdimenziós hőveszteség, hőhidak hatása nélkül, -második tag a hőhidak veszteségét pontosan kifejező vonalmenti veszteségek összege ide tartoznak a lábazati pincefalak vagy a talajon fekvő lábazatok veszteségei is, - a harmadik tag a napsugárzási nyereség hatását kifejező tényező, a direkt üvegezésből és a passzív falakból számítható értéke Mit tesz lehetővé a rendelet a tervezőnek? Választást két módszer közül! 1, a hőhidak pótlékolását egy korrekciós tényező rendszerrel, + padló, lábazat, pincefal hővesztesége régi MSZ szerint, Rendelet mellékletében! 2, a hőhidak pontos számítását MSZ EN ISO , illetve padlók, pincefalak esetén MSZ EN ISO szabvány szerint hőhíd katalógusok alapján. XELLA MAGYARORSZÁG Kft. 61. oldal XELLA MAGYARORSZÁG Kft. 62. oldal VII. Az YTONG és SILKA hőhíd katalógusok szerepe X. Az YTONG és SILKA hőhíd katalógusok szerepe A pótlékolás χ korrekciós tényezői : Ahőhidak pontos számításával és a pórusbeton rendszer kiegészítő elemeinek alkalmazásával 5-20 %-kal kedvezőbb eredményre juthatunk a közelítő energetikai számításhoz képest. XELLA MAGYARORSZÁG Kft. 63. oldal XELLA MAGYARORSZÁG Kft. 64. oldal X. HŐTECHNIKAI RENDELETNEK MEGFELELŐ LÁBAZATI CSOMÓPONTOK YTONG 37, IX. HŐTECHNIKAI RENDELETNEK MEGFELELŐ LÁBAZATI CSOMÓPONTOK YTONG 3O függ. lábazati hőszigetelés -37,5 cm falnál 8 cm -P2-0,5 külső fal -P4-0,6 külső fal - úsztatott padlóban min. 3 cm hőszigetelés - függ. lábazati hőszigetelés - 30-as falnál 5 cm -P2-0,5 külső fal -P4-0,6 külső fal - úsztatott padlóban min. 3 cm hőszigetelés - vasalt aljzat alatt min. 8 cm hőszigetelés szélső 1 m sávban - vasalt aljzat alatt min. 5 cm hőszigetelés szélső 1 m sávban -sávalap lábazata terep alatt is, 1 m sávban hőszigetelt 8 cm! -sávalap lábazata terep alatt is, 1 m sávban hőszigetelt 5 cm! XELLA MAGYARORSZÁG Kft. 65. oldal KÖVETELMÉNY : U 0,45 W/m2K XELLA MAGYARORSZÁG Kft. 66. oldal KÖVETELMÉNY : U 0,45 W/m2K 11

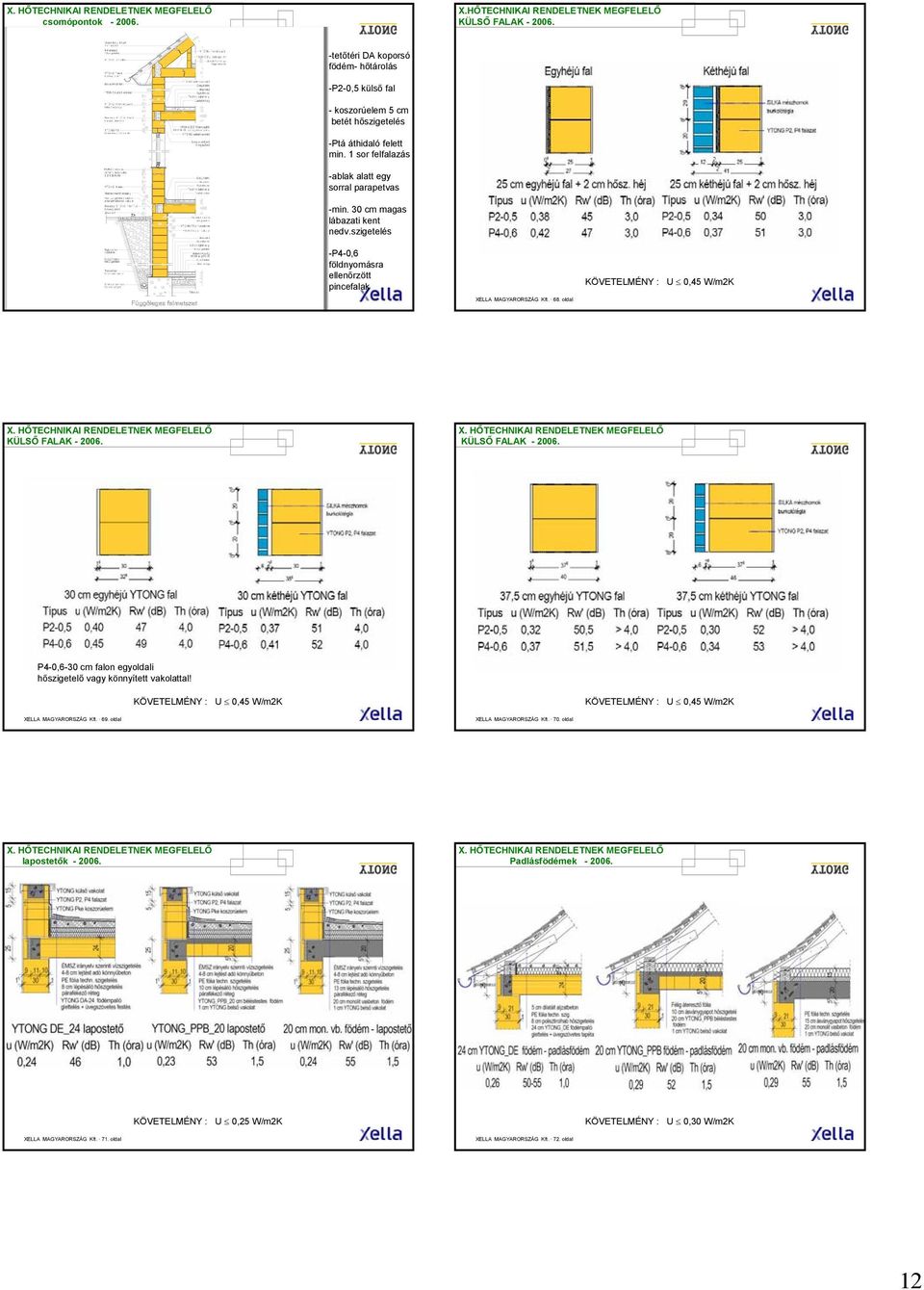

12 X. HŐTECHNIKAI RENDELETNEK MEGFELELŐ csomópontok X.HŐTECHNIKAI RENDELETNEK MEGFELELŐ KÜLSŐ FALAK tetőtéri DA koporsó födém- hőtárolás -P2-0,5 külső fal - koszorúelem 5 cm betét hőszigetelés -Ptá áthidaló felett min. 1 sor felfalazás -ablak alatt egy sorral parapetvas -min. 30 cm magas lábazati kent nedv.szigetelés -P4-0,6 földnyomásra ellenőrzött pincefalak KÖVETELMÉNY : U 0,45 W/m2K XELLA MAGYARORSZÁG Kft. 67. oldal XELLA MAGYARORSZÁG Kft. 68. oldal X. HŐTECHNIKAI RENDELETNEK MEGFELELŐ KÜLSŐ FALAK X. HŐTECHNIKAI RENDELETNEK MEGFELELŐ KÜLSŐ FALAK P4-0,6-30 cm falon egyoldali hőszigetelő vagy könnyített vakolattal! KÖVETELMÉNY : U 0,45 W/m2K KÖVETELMÉNY : U 0,45 W/m2K XELLA MAGYARORSZÁG Kft. 69. oldal XELLA MAGYARORSZÁG Kft. 70. oldal X. HŐTECHNIKAI RENDELETNEK MEGFELELŐ lapostetők X. HŐTECHNIKAI RENDELETNEK MEGFELELŐ Padlásfödémek XELLA MAGYARORSZÁG Kft. 71. oldal KÖVETELMÉNY : U 0,25 W/m2K XELLA MAGYARORSZÁG Kft. 72. oldal KÖVETELMÉNY : U 0,30 W/m2K 12

13 X. HŐTECHNIKAI RENDELETNEK MEGFELELŐ árkádfödémek X. HŐTECHNIKAI RENDELETNEK MEGFELELŐ pincefödémek XELLA MAGYARORSZÁG Kft. 73. oldal KÖVETELMÉNY : U 0,25 W/m2K XELLA MAGYARORSZÁG Kft. 74. oldal KÖVETELMÉNY : U 0,50 W/m2K X. HŐTECHNIKAI RENDELETNEK MEGFELELŐ tetőtéri térelhatárolások Új vázas építési csomópontok a kifutó penge hőhíd minél vékonyabb és jobban hőszigetelt legyen XELLA MAGYARORSZÁG Kft. 75. oldal KÖVETELMÉNY : U 0,25 W/m2K XELLA MAGYARORSZÁG Kft. 76. oldal Új vázas építési csomópontok K I V I T E L E Z É S - helyes - hibás - Csak minősített, ellenőrzött építési rendszer elemekkel építsünk - nyomottöves áthidaló felett a vágott sor tilos! Alternatív lehetőségek egyenértékű hőhidakra Válaszfal áthidalás szokatlan verziói! -falbekötés két soronként + -csatl. fuga kitöltés - váz XELLA MAGYARORSZÁG Kft. 77. oldal XELLA MAGYARORSZÁG Kft. 78. oldal 13

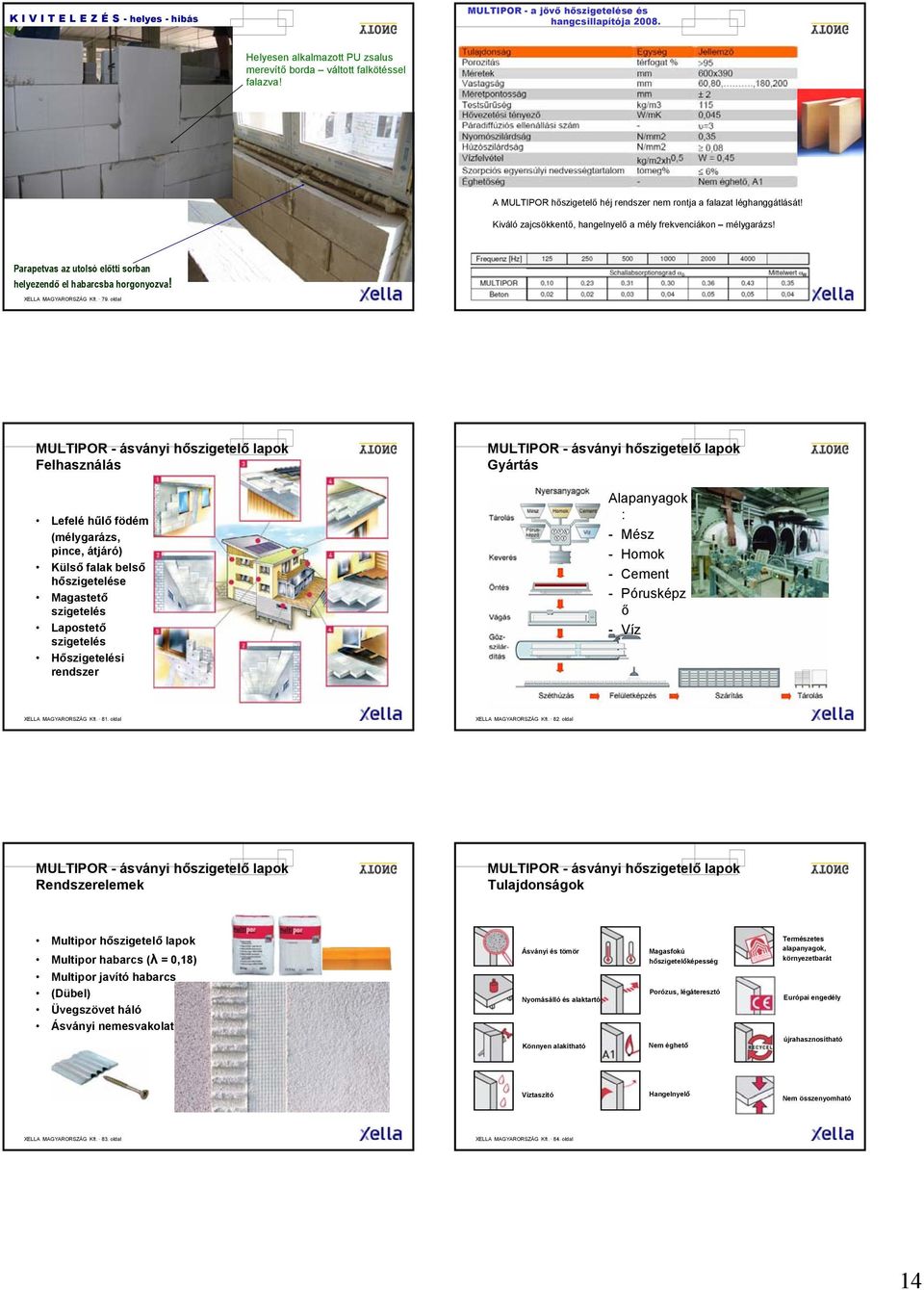

14 K I V I T E L E Z É S - helyes - hibás MULTIPOR - a jövő hőszigetelése és hangcsillapítója Helyesen alkalmazott PU zsalus merevítő borda váltott falkötéssel falazva! A MULTIPOR hőszigetelő héj rendszer nem rontja a falazat léghanggátlását! Kiváló zajcsökkentő, hangelnyelő a mély frekvenciákon mélygarázs! Parapetvas az utolsó előtti sorban helyezendő el habarcsba horgonyozva! XELLA MAGYARORSZÁG Kft. 79. oldal XELLA MAGYARORSZÁG Kft. 80. oldal MULTIPOR - ásványi hőszigetelő lapok Felhasználás Lefelé hűlő födém (mélygarázs, pince, átjáró) Külső falak belső hőszigetelése Magastető szigetelés Lapostető szigetelés Hőszigetelési rendszer MULTIPOR - ásványi hőszigetelő lapok Gyártás Alapanyagok : - Mész - Homok - Cement - Pórusképz ő - Víz XELLA MAGYARORSZÁG Kft. 81. oldal XELLA MAGYARORSZÁG Kft. 82. oldal MULTIPOR - ásványi hőszigetelő lapok Rendszerelemek MULTIPOR - ásványi hőszigetelő lapok Tulajdonságok Multipor hőszigetelő lapok Multipor habarcs (λ = 0,18) Multipor javító habarcs (Dübel) Üvegszövet háló Ásványi nemesvakolat Ásványi és tömör Nyomásálló és alaktartó Könnyen alakítható Magasfokú hőszigetelőképesség Porózus, légáteresztó Nem éghető Természetes alapanyagok, környezetbarát Európai engedély újrahasznosítható Víztaszító Hangelnyelő Nem összenyomható XELLA MAGYARORSZÁG Kft. 83. oldal XELLA MAGYARORSZÁG Kft. 84. oldal 14

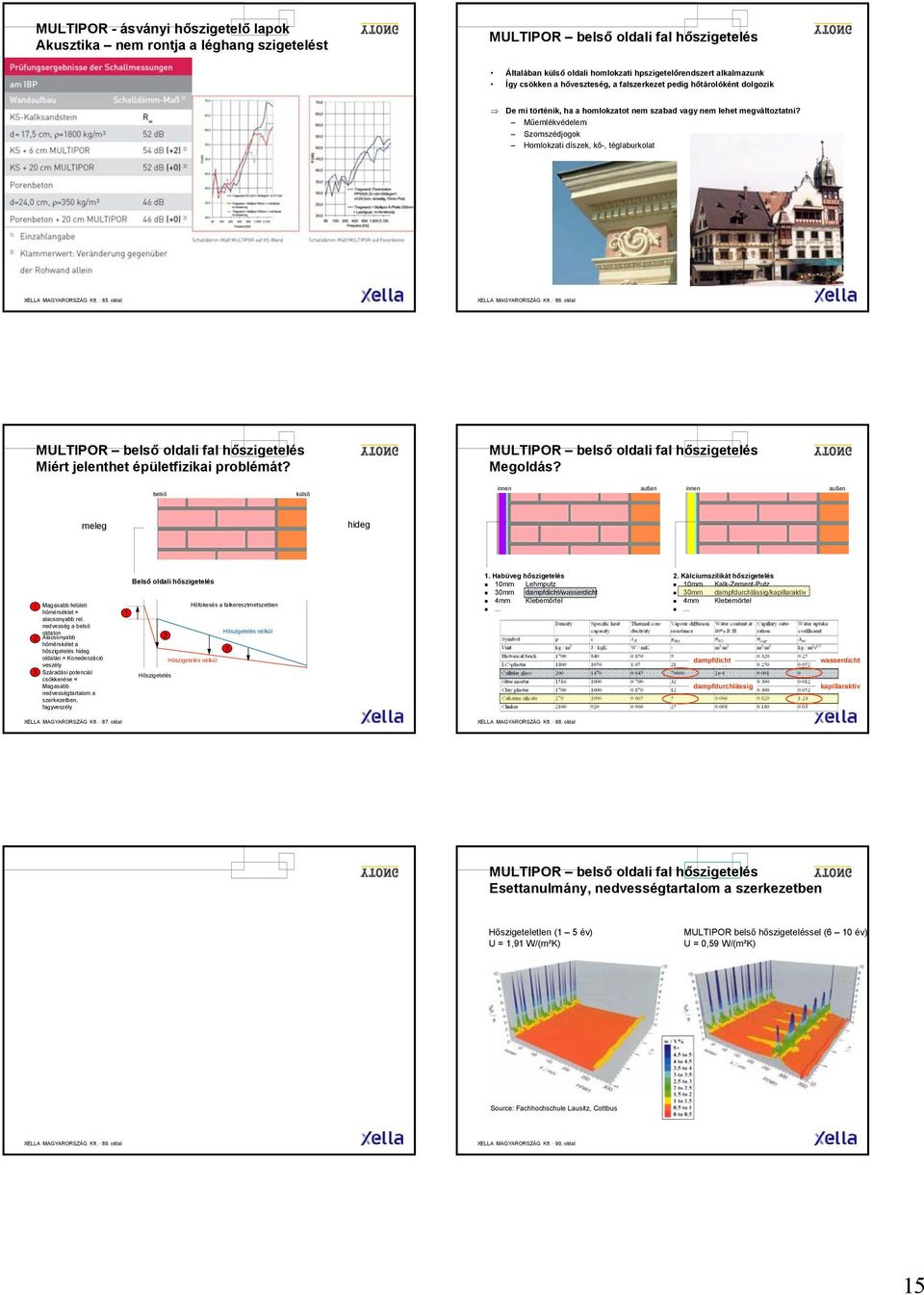

15 MULTIPOR - ásványi hőszigetelő lapok Akusztika nem rontja a léghang szigetelést MULTIPOR belső oldali fal hőszigetelés Általában külső oldali homlokzati hpszigetelőrendszert alkalmazunk Így csökken a hőveszteség, a falszerkezet pedig hőtárolóként dolgozik De mi történik, ha a homlokzatot nem szabad vagy nem lehet megváltoztatni? Műemlékvédelem Szomszédjogok Homlokzati díszek, kő-, téglaburkolat XELLA MAGYARORSZÁG Kft. 85. oldal XELLA MAGYARORSZÁG Kft. 86. oldal MULTIPOR belső oldali fal hőszigetelés Miért jelenthet épületfizikai problémát? MULTIPOR belső oldali fal hőszigetelés Megoldás? belső külső innen außen innen außen meleg hideg 11. Magasabb felületi hőmérséklet = alacsonyabb rel. nedvesség a belső oldalon 22. Alacsonyabb hőmérskélet a hőszigetelés hideg oldalán = Konedenzáció veszély 3. Száradási potenciál csökkenése = Magasabb nedvességtartalom a szerkezetben, fagyveszély Belső oldali hőszigetelés Hőfokesés a falkeresztmetszetben 1 Hőszigetelés nélkül 2 3 Hőszigetelés nélkül Hőszigetelés 1. Habüveg hőszigetelés 10mm Lehmputz 30mm dampfdicht/wasserdicht 4mm Klebemörtel Kálciumszilikát hőszigetelés 10mm Kalk-Zement-Putz 30mm dampfdurchlässig/kapillaraktiv 4mm Klebemörtel... dampfdicht dampfdurchlässig wasserdicht kapillaraktiv XELLA MAGYARORSZÁG Kft. 87. oldal XELLA MAGYARORSZÁG Kft. 88. oldal MULTIPOR belső oldali fal hőszigetelés Esettanulmány, nedvességtartalom a szerkezetben Hőszigeteletlen (1 5 év) U = 1,91 W/(m²K) MULTIPOR belső hőszigeteléssel (6 10 év) U = 0,59 W/(m²K) Source: Fachhochschule Lausitz, Cottbus XELLA MAGYARORSZÁG Kft. 89. oldal XELLA MAGYARORSZÁG Kft. 90. oldal 15

16 MULTIPOR belső oldali fal hőszigetelés Esettanulmány, tömör téglafalazat, 25 cm MULTIPOR belső oldali fal hőszigetelés A gyakorlatban pl. műemlék épületeken Tömör belső oldali hőszigetelés párazáró fólia nélkül Rétegrend: Anyagok Kültéri vakolat Tégla falazat, λ R = 0,72 W/(mK) Beltéri vakolat I Ragasztóréteg Ásványi hőszigetelő lap Felületerősítés Felületképzés 20 mm 250 mm 15 mm 3 mm mm 5 mm 3 mm Hőszigeteletlen eredmény: U = 1,82 W/ m²k MULTIPOR belső oldali hőszigeteléssel - 6 cm esetén U = 0,53 W/ m²k - 8 cm esetén U = 0,43 W/ m 2 K Műemlék malom felújítás, Prenzlau XELLA MAGYARORSZÁG Kft. 91. oldal XELLA MAGYARORSZÁG Kft. 92. oldal VITRUVIUS Kft. XELLA MAGYARORSZÁG Kft. 93. oldal Köszönöm a figyelmet! További kérdésekre szívesen válaszolok! Juhász Gábor okl. építőmérnök, magasépítő szakmérnök, euromérnök juhasz.gabor@vitruvius.hu 16
