1 BESZERELÉSI ÉS JAVÍTÁSI EL ÍRÁS A FÉG KONVEKTOR ZRT. által gyártott HS 80K; HS 120K és HS 150K (kéményes) és HS 80KN; HS 120KN és HS 150KN (kémény nélküli) gázüzem, tárolós rendszer vízmelegít khöz. A B ESZERELÉSI ÉS JAVÍTÁSI el írásában leírtak kizárólag megfelel képesítéssel rendelkez gázszerel k részére készültek A készülékek felszerelését a fogyasztónak elvégeznie T I L O S! FÉG K ONVEKTOR Z ÁRTKÖR EN 2364 Ócsa Kiss J. utca M AGYARORSZÁG KÖD M R ÉSZVÉNYTÁRSASÁG

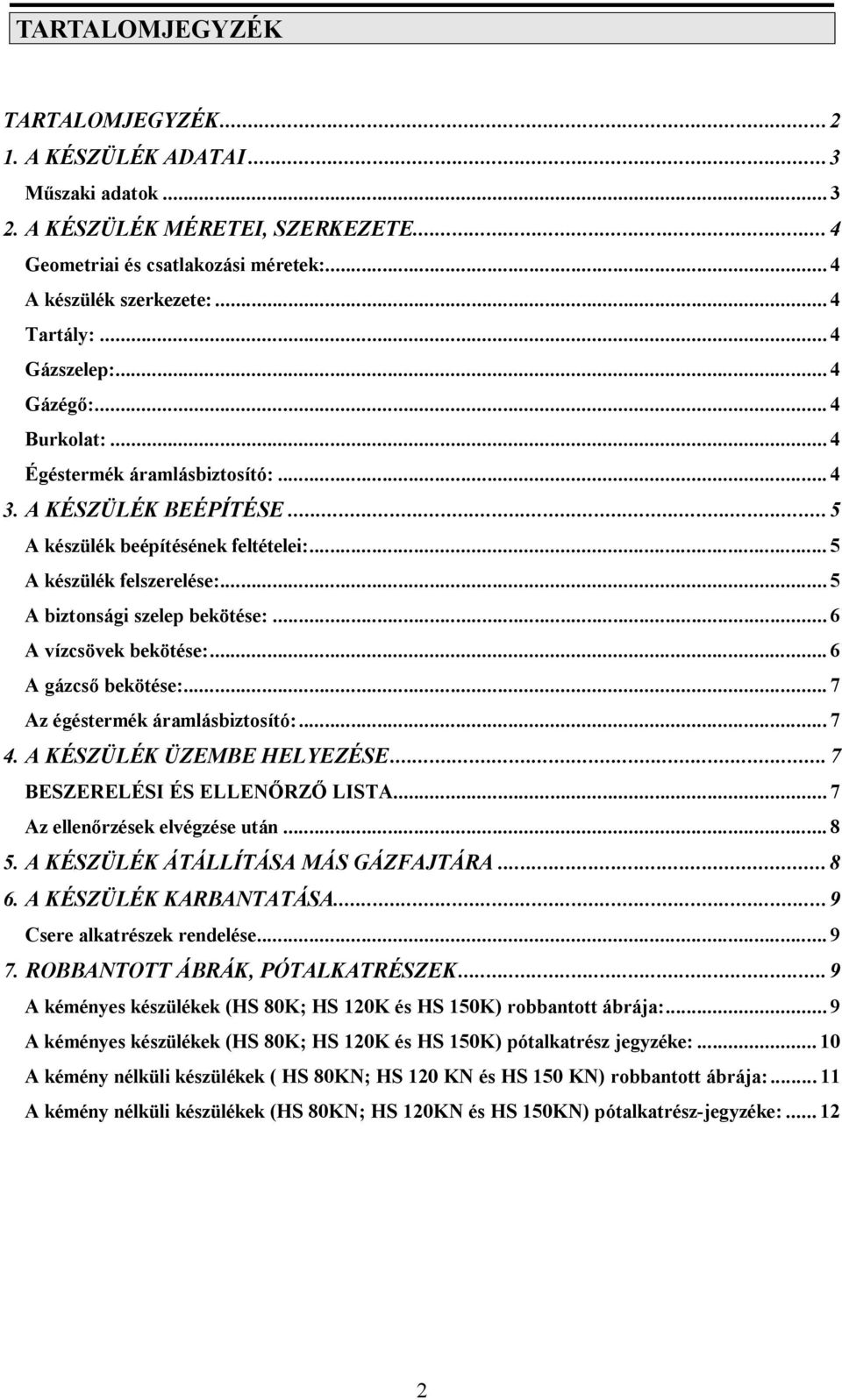

2 1 TARTALOMJEGYZÉK TARTALOMJEGYZÉK A KÉSZÜLÉK ADATAI...3 szaki adatok A KÉSZÜLÉK MÉRETEI, SZERKEZETE...4 Geometriai és csatlakozási méretek:... 4 A készülék szerkezete:... 4 Tartály:... 4 Gázszelep:... 4 Gázég :... 4 Burkolat:... 4 Égéstermék áramlásbiztosító: A KÉSZÜLÉK BEÉPÍTÉSE...5 A készülék beépítésének feltételei:... 5 A készülék felszerelése:... 5 A biztonsági szelep bekötése:... 6 A vízcsövek bekötése:... 6 A gázcs bekötése:... 7 Az égéstermék áramlásbiztosító: A KÉSZÜLÉK ÜZEMBE HELYEZÉSE...7 BESZERELÉSI ÉS ELLEN RZ LISTA... 7 Az ellen rzések elvégzése után A KÉSZÜLÉK ÁTÁLLÍTÁSA MÁS GÁZFAJTÁRA A KÉSZÜLÉK KARBANTATÁSA...9 Csere alkatrészek rendelése ROBBANTOTT ÁBRÁK, PÓTALKATRÉSZEK...9 A kéményes készülékek (HS 80K; HS 120K és HS 150K) robbantott ábrája:... 9 A kéményes készülékek (HS 80K; HS 120K és HS 150K) pótalkatrész jegyzéke: A kémény nélküli készülékek ( HS 80KN; HS 120 KN és HS 150 KN) robbantott ábrája: A kémény nélküli készülékek (HS 80KN; HS 120KN és HS 150KN) pótalkatrész-jegyzéke:

3 1. A KÉSZÜLÉK ADATAI szaki adatok Típus: HS 80K HS 120K HS 150K HS 80KN HS 120KN HS 150KN rtartalom l Max. víznyomás bar Névleges h terhelés kw H, S, PB gáz 5,2 6,8 7, Hasznos teljesítmény kw H, S, PB gáz 4,5 5,8 6,5 1,7 1,7 1,7 Felf tési id t=45 C min veszteség 60 C-on Melegvízadó 45 C ( t=30) l/h H, S, PB gáz képesség 60 C ( t=45) l/h H, S, PB gáz Csatlakozási nyomás Földgáz (H) G20 mbar S Gáz G25.1 mbar PB gáz G31-G30 mbar Gázfogyasztás Földgáz (H) G20 m 3 /h 0,55 0,72 0,805 0,21 0,21 0,21 S Gáz G25.1 m 3 /h 0,638 0,835 0,933 0,24 0,24 0,24 PB gáz G31-G30 g/h Fúvókaméretek ég fúvóka Földgáz (H) G20 mm 1,9 2,3 2,4 1,2 1,2 1,2 S Gáz G25.1 mm 2,3 2,45 2,8 1,2 1,2 1,2 PB gáz G31-G30 mm 1,15 1,3 1,35 0,67 0,67 0,67 rláng fúvóka Ég nyomás H -gáz mm 0,27 0,27 0,27 S -gáz mm 0,27 0,27 0,27 PB-gáz mm 0,19 0,19 0,19 Szerelt légtér rben Földgáz (H) G20 mbar 12,8 13,6 11,5 10,7 10,7 10,7 S Gáz G25.1 mbar 12,8 12,8 12, PB gáz G31-G30 mbar 28,5 28,5 28,5 28,5 28,5 28,5 Füstgáz értékek Huzat mbar 0,015 0,015 0, Füstgáz tömeg g/sec 4,7 4, Füstgáz h mérséklet C A m szaki adatok 15 C gázh mérsékletre, 1013,25 mbar légköri nyomásra és egyensúlyi állapotra vonatkoznak. A gázterhelés megengedett eltérése beszabályozáskor ±2,5 %, ellen rzéskor ±5 %. A fúvóka el tti nyomás (a gázszelep kimeneti nyomásmér csonkján mérve) megengedett eltérése ±10 %. A megadott gázterhelés beállítása érdekében a fúvóka el tti nyomás t résmez n belüli módosítása megengedett. Figyelmeztetés! A megadottnál nagyobb gázterhelés beállítása következtében az égéstermékben szénmonoxid jelenik meg. Ha csatlakozási nyomás nagyobb, mint a táblázatban szerepl névleges nyomások ill. MSz 437 szerinti t réseik, akkor a készülék elé gáznyomáscsökkent beépítése szükséges. 3

4 2. A KÉSZÜLÉK MÉRETEI, SZERKEZETE Geometriai és csatlakozási méretek: A készülék szerkezete: 1. ábra Típus Méretek (mm) Tömeg A F N G M (kg) HS HS HS Tartály: Anyaga acéllemez, a vízzel érintkez felülete zománcozva, rozsdásodás ellen aktív anóddal védve. Szigetelése CFC mentes, nagy s ség poliuretán hab, ami csökkenti a veszteséget. Gázszelep: Szabályozó kisautomatika, amely termoelektromos égésbiztosítóval; automatikus vízh mérséklet szabályozóval és h korlátozóval; fels mérséklet határolóval, ami rendellenes m ködés esetén megszakítja a gázellátást; piezó-elektromos gyújtóval; nyomásszabályozóval ellátott; A h mérséklet szabályozó szabályozási tartománya C Biztonsági kikapcsolás C 90±4 Két szomszédos jel (szám) h mérséklet különbsége C 6 Égésbiztosító maximális nyitási ideje sec 15 Égésbiztosító maximális zárási ideje sec 60 Gázég : Korrózióálló acéllemezb l készült lemezég. Atmoszférikus, el keveréses kivitel. Burkolat: Festett acéllemez Égéstermék áramlásbiztosító: Festett acéllemez. Kémény hibából ered, égéstermék kiáramlás elleni védelemr l visszaáramlás érzékel gondoskodik. ( Kémény nélküli készülék esetében a védelemet légtér r látja el ) 4

5 3. A KÉSZÜLÉK BEÉPÍTÉSE A készülék beépítésének feltételei: - A gáztüzelés vízmelegít t nem szabad olyan helyre beszerelni, ahol gyúlékony folyadékokat és gázokat tárolnak. Figyelni kell továbbá arra, hogy zárt helyiségben a természetes légmozgás hatására gyúlékony gázok kerülhetnek máshová is, mint ahol tárolják azokat. - Nem szabad a vízmelegít t állandó tartózkodás céljára szolgáló helyiségben (pl.: lakószobában) elhelyezni. Nem szerelhet a vízmelegít védtelen, küls területre sem. A vízmelegít beépítésekor gyúlékony, szilárd anyagoktól az alábbi véd távolságokat kell betartani: burkolattól min. 5 cm, a készülék aljától és tetejét l min. 30 cm. A könny szerelhet ség miatt a vízmelegít el tt min. 80 cm távolságot kell meghagyni. - Ne helyezze a készüléket olyan helyre, ahol a készülék tartályából vagy menetes csatlakozóinál esetlegesen szivárgó víz a vízmelegít környezetében vagy a padlóban kárt okozhat. A vízmelegít helyes m ködése megfelel légellátást is kíván. Annak a helységnek a légellátását, ahol a vízmelegít t elhelyezik a vonatkozó szabványoknak, és el írásoknak megfelel en kell kialakítani. - A vízmelegít t nem lehet olyan helységbe, vagy légáramlásba elhelyezni, amelyben a következ anyagok találhatók: freonok, klór, kálcium-klorid, szén-tetraklorid, halogénes h folyadékok, perklór-etilén, triklór-etilén, sósav, gyúlékony anyagok, etilén-diklorid, fotó vegyszerek. Ezek az anyagok gyakran megtalálhatók a háztartásokban és az iparban is pl.: szépségszalonokban, patyolatokban, fotólaborokban valamint folyékony és por mosószerekben, tisztítószerekben, hagyományos spray dobozokban, és antisztatizáló szerekben. Az ilyen leveg légzésre alkalmas lehet, de a gázlángba kerülve, olyan maró hatású savak keletkeznek, amelyek minden fémet megtámadnak. Amennyiben a készülék hibáját e maró anyagok okozzák, a vállalt garancia nem érvényes. Ilyen környezetben ajánlatos elektromos vízmelegít alkalmazása. - Pb gázas alkalmazás esetén a gázkészülékeket nagyobb óvatossággal kell használni. A Pb gáz nehezebb, mint a leveg, ezért a mélyen fekv területeken és nem fejmagasságban gy lik össze. Emiatt nehezen észlelhet. A Pb gáz üzem készülékeket nem szabad talajszintnél mélyebb helyekre beépíteni, így pl.: alagsorba, pincébe. Ezek a modellek különböznek a földgázas üzem ekt l. Soha ne próbálja meg a különböz típusú készülékeket más gázfajtáról üzemeltetni, mert ezzel életveszélyt okozhat! A készülék beszabályozását más gázfajtára csak a szervízjegyzékben szerepl szakemberek végezhetik. A készülék felszerelése: A készüléket a tartozékként mellékelt készülék tartó csavarokra lehet felszerelni. A készüléket tartó falba a tervezett elhelyezési magasságnak megfelel en - fúrjunk 2 db Ø 12 mm-es furatot a csavaroknak kb. 125 mm mélyen, a készülék függeszt furat távolságának (260 mm) figyelembevételével. Üssük be a csavarokat a furatokba és 1:3 cement homok keverékkel vagy gipsszel töltsük ki a fal és a csavarok között esetleg meglév hézagot. Figyelem! A készülék égéstermék áramlásbiztosítójának távolsága a mennyezett l KN típusú készüléknél minimum 400 mm legyen. Kéményes kivitel készülék égéstermék áramlás biztosítóját legalább 3D (300 mm) hosszú függ leges szakaszú füstcs vel indítva kössük be a kéménybe. 5

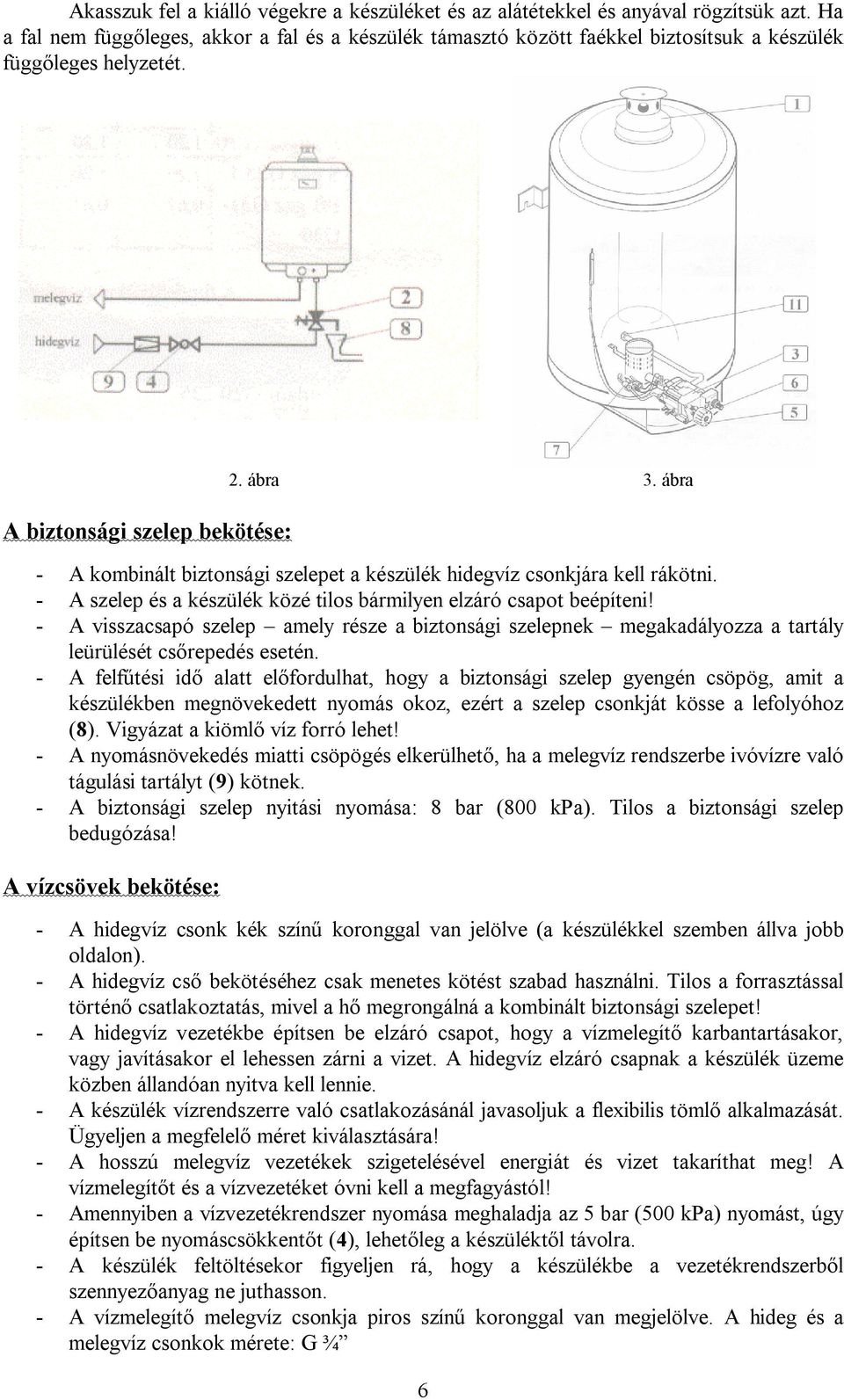

6 Akasszuk fel a kiálló végekre a készüléket és az alátétekkel és anyával rögzítsük azt. Ha a fal nem függ leges, akkor a fal és a készülék támasztó között faékkel biztosítsuk a készülék függ leges helyzetét. A biztonsági szelep bekötése: 2. ábra 3. ábra - A kombinált biztonsági szelepet a készülék hidegvíz csonkjára kell rákötni. - A szelep és a készülék közé tilos bármilyen elzáró csapot beépíteni! - A visszacsapó szelep amely része a biztonsági szelepnek megakadályozza a tartály leürülését cs repedés esetén. - A felf tési id alatt el fordulhat, hogy a biztonsági szelep gyengén csöpög, amit a készülékben megnövekedett nyomás okoz, ezért a szelep csonkját kösse a lefolyóhoz (8). Vigyázat a kiöml víz forró lehet! - A nyomásnövekedés miatti csöpögés elkerülhet, ha a melegvíz rendszerbe ivóvízre való tágulási tartályt (9) kötnek. - A biztonsági szelep nyitási nyomása: 8 bar (800 kpa). Tilos a biztonsági szelep bedugózása! A vízcsövek bekötése: - A hidegvíz csonk kék szín koronggal van jelölve (a készülékkel szemben állva jobb oldalon). - A hidegvíz cs bekötéséhez csak menetes kötést szabad használni. Tilos a forrasztással történ csatlakoztatás, mivel a h megrongálná a kombinált biztonsági szelepet! - A hidegvíz vezetékbe építsen be elzáró csapot, hogy a vízmelegít karbantartásakor, vagy javításakor el lehessen zárni a vizet. A hidegvíz elzáró csapnak a készülék üzeme közben állandóan nyitva kell lennie. - A készülék vízrendszerre való csatlakozásánál javasoljuk a flexibilis töml alkalmazását. Ügyeljen a megfelel méret kiválasztására! - A hosszú melegvíz vezetékek szigetelésével energiát és vizet takaríthat meg! A vízmelegít t és a vízvezetéket óvni kell a megfagyástól! - Amennyiben a vízvezetékrendszer nyomása meghaladja az 5 bar (500 kpa) nyomást, úgy építsen be nyomáscsökkent t (4), lehet leg a készülékt l távolra. - A készülék feltöltésekor figyeljen rá, hogy a készülékbe a vezetékrendszerb l szennyez anyag ne juthasson. - A vízmelegít melegvíz csonkja piros szín koronggal van megjelölve. A hideg és a melegvíz csonkok mérete: G ¾ 6

7 A gázcs bekötése: - A gázvezetéknek a gázszelepre való rákötésénél (11) az utólagos javítások miatt alkalmazzon nem éghet anyagból készített, oldható, hajlítható csövet! - Közvetlenül a gázszelep elé be kell építeni egy f elzáró csapot, valamint be lehet építeni egy gázsz t. A gázsz beépítéséhez csak klingerit anyagú tömít gy t alkalmazzon! Ha a sz beépítése nem történik meg, és valamilyen szilárd szennyez dés kerül a gázszelepbe, akkor annak javítása nem garanciális! - A gázcsatlakozó mérete: G ½ - Rézcsöves megoldás esetén a tartályt el kell szigetelni a káros elektrokorozió kialakulásának megel zése érdekében. Az égéstermék áramlásbiztosító: - Az égéstermék áramlásbiztosító felhelyezése kötelez. A kialakítása olyan, hogy jól illeszkedjék a füstcs csonkra, ezért nincs szükség semmilyen rögzítésre (pl. csavarozásra). Felhelyezésekor csak arra kell ügyelni, hogy a sapka körkörösen felfeküdjön. 4. A KÉSZÜLÉK ÜZEMBE HELYEZÉSE Az üzembe helyezés nem garanciális tevékenység! (költségeit a tulajdonos fizeti) Az üzembe helyezést csak a FÉG KONVEKTOR ZRT-vel szerz déses partnerei végezhetik, ez a jótállás érvényesítésének feltétele. A készülék szakszer felszerelése és a területileg illetékes gázszolgáltató vállalat törvényes megbízottja által végzett tömörségi ellen rzés után lehet a készüléket üzembe helyezni. Ellen rizze, a telepítési el írások betartását, különös tekintettel az alábbiakra: BESZERELÉSI ÉS ELLEN RZ LISTA Megfelel en er s-e a készülék rögzítése? Beépítették-e a készülék el tti elzárócsapot? Megfelel en szerelték-e be a biztonsági szelepet? A hidegvíz és a melegvíz ágak megfelel en csatlakoznak-e a vízmelegít höz? A vízmelegít teljesen fel van-e töltve vízzel? Kiépített, nyomáspróbázott, hatóságilag engedélyezett-e a gázellátó rendszer, a vízmelegít készülék igényének megfelel nyomással és cs keresztmetszettel? Beépítették-e a f elzáró gázcsapot? Beépítették-e a gázsz t? A fúvóka és a f ég injektora egytengely -e? Felhelyezték-e az égéstermék áramlásbiztosítót? Kéménybe köthet készülék esetén az égéstermék elvezetés kivitelezését, a kéménysepr szakvélemény meglétét. Felf téskor a biztonsági szelepb l csepeg víz elvezetését megoldották-e? A szolgáltatott gáz és a készüléken -az adattábla szerint- beállított gázfajta csoportja és a célország megegyezik-e? Betartották-e a t zvédelmi el írásokat? Figyelembe vették-e a felállítási helyiség térfogatát, a szell ztetési lehet ség megoldott-e A fentiek közül bármelyik hiányában az üzembe helyezést csak a megrendel (ügyfél) felel sségére, a rendszerre vonatkoztatott garancia megszüntetése mellett lehet elvégezni, de az emberi életre és vagyonra való mindennem kockázat nélkül, valamint írásos formában, jegyz könyvben kell rögzíteni és a megrendel vel (ügyféllel) igazoltatni. 7

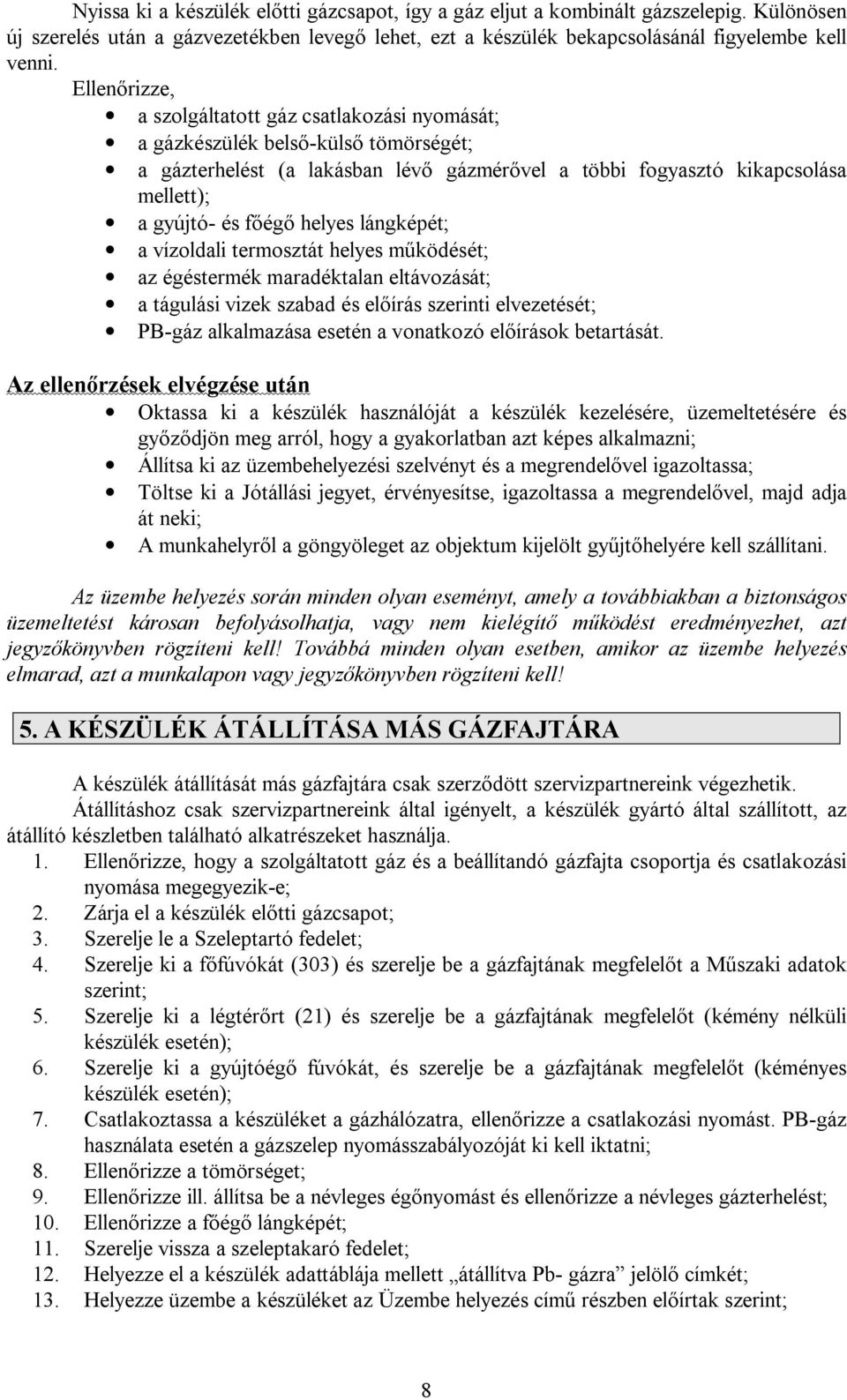

8 Nyissa ki a készülék el tti gázcsapot, így a gáz eljut a kombinált gázszelepig. Különösen új szerelés után a gázvezetékben leveg lehet, ezt a készülék bekapcsolásánál figyelembe kell venni. Ellen rizze, a szolgáltatott gáz csatlakozási nyomását; a gázkészülék bels -küls tömörségét; a gázterhelést (a lakásban lév gázmér vel a többi fogyasztó kikapcsolása mellett); a gyújtó- és f ég helyes lángképét; a vízoldali termosztát helyes m ködését; az égéstermék maradéktalan eltávozását; a tágulási vizek szabad és el írás szerinti elvezetését; PB-gáz alkalmazása esetén a vonatkozó el írások betartását. Az ellen rzések elvégzése után Oktassa ki a készülék használóját a készülék kezelésére, üzemeltetésére és gy djön meg arról, hogy a gyakorlatban azt képes alkalmazni; Állítsa ki az üzembehelyezési szelvényt és a megrendel vel igazoltassa; Töltse ki a Jótállási jegyet, érvényesítse, igazoltassa a megrendel vel, majd adja át neki; A munkahelyr l a göngyöleget az objektum kijelölt gy jt helyére kell szállítani. Az üzembe helyezés során minden olyan eseményt, amely a továbbiakban a biztonságos üzemeltetést károsan befolyásolhatja, vagy nem kielégít m ködést eredményezhet, azt jegyz könyvben rögzíteni kell! Továbbá minden olyan esetben, amikor az üzembe helyezés elmarad, azt a munkalapon vagy jegyz könyvben rögzíteni kell! 5. A KÉSZÜLÉK ÁTÁLLÍTÁSA MÁS GÁZFAJTÁRA A készülék átállítását más gázfajtára csak szerz dött szervizpartnereink végezhetik. Átállításhoz csak szervizpartnereink által igényelt, a készülék gyártó által szállított, az átállító készletben található alkatrészeket használja. 1. Ellen rizze, hogy a szolgáltatott gáz és a beállítandó gázfajta csoportja és csatlakozási nyomása megegyezik-e; 2. Zárja el a készülék el tti gázcsapot; 3. Szerelje le a Szeleptartó fedelet; 4. Szerelje ki a f fúvókát (303) és szerelje be a gázfajtának megfelel t a M szaki adatok szerint; 5. Szerelje ki a légtér rt (21) és szerelje be a gázfajtának megfelel t (kémény nélküli készülék esetén); 6. Szerelje ki a gyújtóég fúvókát, és szerelje be a gázfajtának megfelel t (kéményes készülék esetén); 7. Csatlakoztassa a készüléket a gázhálózatra, ellen rizze a csatlakozási nyomást. PB-gáz használata esetén a gázszelep nyomásszabályozóját ki kell iktatni; 8. Ellen rizze a tömörséget; 9. Ellen rizze ill. állítsa be a névleges ég nyomást és ellen rizze a névleges gázterhelést; 10. Ellen rizze a f ég lángképét; 11. Szerelje vissza a szeleptakaró fedelet; 12. Helyezze el a készülék adattáblája mellett átállítva Pb- gázra jelöl címkét; 13. Helyezze üzembe a készüléket az Üzembe helyezés cím részben el írtak szerint; 8

9 6. A KÉSZÜLÉK KARBANTATÁSA Az id szakos karbantartás legalább két évente, ill. hosszabb üzemszünet után ajánlott az alábbiakra terjedjen ki: a piezó-gyújtóra, gyújtásvezetékre; a gyújtólángcs re, légtér rre; a fúvókára, ég cs re és szerelvényeire; az égéstermék elvezet járatokra; az aktív anód állapotára; a kéményhuzat megfelel ségére; a gáztömörségre; a gázterhelésre, lángképre; a víztömörségre; tartály tisztításra (vízk eltávolítás), melyet 5-5 liter 20%-os citromsav és 20%-os ecetsav keverékével lehet elvégezni; Csere alkatrészek rendelése Gázzal közvetlenül érintkez alkatrészeket csak a FÉG KONVEKTOR ZRT-vel szerz désben lév szakemberek rendelhetnek, a következ kben felsorolt EAN-kód alapján. 7. ROBBANTOTT ÁBRÁK, PÓTALKATRÉSZEK A kéményes készülékek (HS 80K; HS 120K és HS 150K) robbantott ábrája: A szerelt ég cs robbantott ábrája: 9

10 A kéményes készülékek (HS 80K; HS 120K és HS 150K) pótalkatrész jegyzéke: Megnevezés: Beépülés EAN-kód 1. Égéstermék áramlásbiztosító Visszaáramlás érzékel Biztonsági vízszelep 3/4 8bar Kondenzvízgy jt tálca Szerelt ég cs HS 80K HS 120K; HS 150K Szeleptakaró fedél Piezo gyújtó Füstgáz terel HS 80K HS 120K; HS 150K Rögzít Füstgázterel toldat HS 150K mérséklet jelz M8 21,3x380 HS 80K Magnézium anód M8 21,3x660 HS 120K M8 21,3x800 HS 150K HS Tokcs HS HS Termosztát Anódrögzít Hollandi anya Fúvóka tartó Földgáz; 1,9 mm HS 80K Fúvóka PB; 1,2 mm HS 80K Földgáz; 2,15 mm HS 120K; HS 150K PB; 1,2 mm HS 120K; HS 150K Ph. ég Szerelt gyújtóég fg. fúvókával HS HS 120K, HS 150K földgázas HS 80K Gyújtóég fúvóka PB-gázas HS 80K földgázas HS 120K; HS 150K PB-gázas HS 120K; HS 150K Elektróda Elektróda rögzít Termoelem Megszakító Gyújtólángcs Gyújtásvezeték SIT Gázszelep Nyomásszabályzó Termosztát Termomágnes Biztosítóláng csavar szelephez Szorítóhüvely szelephez Biztosítóláng csavar gyújtóég höz Bizt.láng szorítóhüvely gyújtóég höz

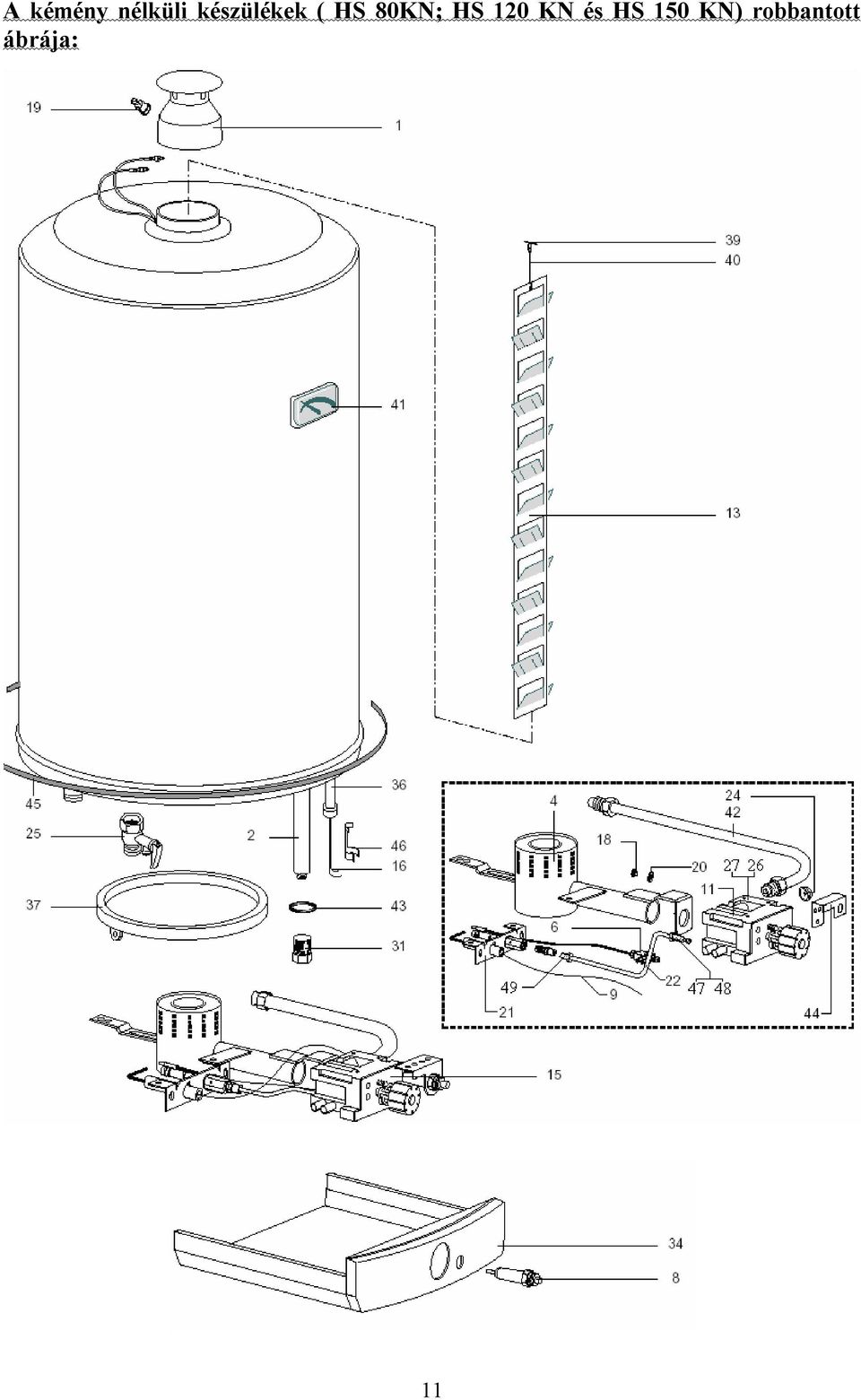

11 A kémény nélküli készülékek ( HS 80KN; HS 120 KN és HS 150 KN) robbantott ábrája: 11

12 A kémény nélküli készülékek (HS 80KN; HS 120KN és HS 150KN) pótalkatrészjegyzéke: Megnevezés: Beépülés EAN-kód 1. Égéstermék áramlásbiztosító HS 80KN; HS150KN HS 150KN M8 21,3x380 HS 80KN M8 21,3x660 HS 120KN Magnézium anód M8 21,3x800 HS 150KN Ph. ég Megszakító Piezo gyújtó Gyújtásvezeték SIT Gázszelep HS 80KN Füstgáz terel HS 120KN; HS 150KN HS 80KN Szerelt ég HS 120KN HS 150KN Biztonsági termosztát 90 C Fúvóka PB-gáz; 0,67 mm Földgáz; 1,2 mm Visszaáramlás érzékel Fúvóka tartó Szerelt légtér r, fúvókával földgáz PB. gáz Gyújtólángcs Nyomásszabályzó SIT szelephez Biztonsági vízszelep 3/4 8 bar Termosztát Termomágnes Anódrögzít Szeleptakaró fedél HS Tokcs HS HS Kondenzvízgy jt tálca Rögzít Füstgázterel toldat HS 150KN H mérséklet jelz Hollandi anya O gy Piezotartó konzol Érzékel rögzít Biztosítóláng csavar szelephez Szorítóhüvely szelephez Biztosítóláng csavar légtér rhöz Szerelvény csomag
