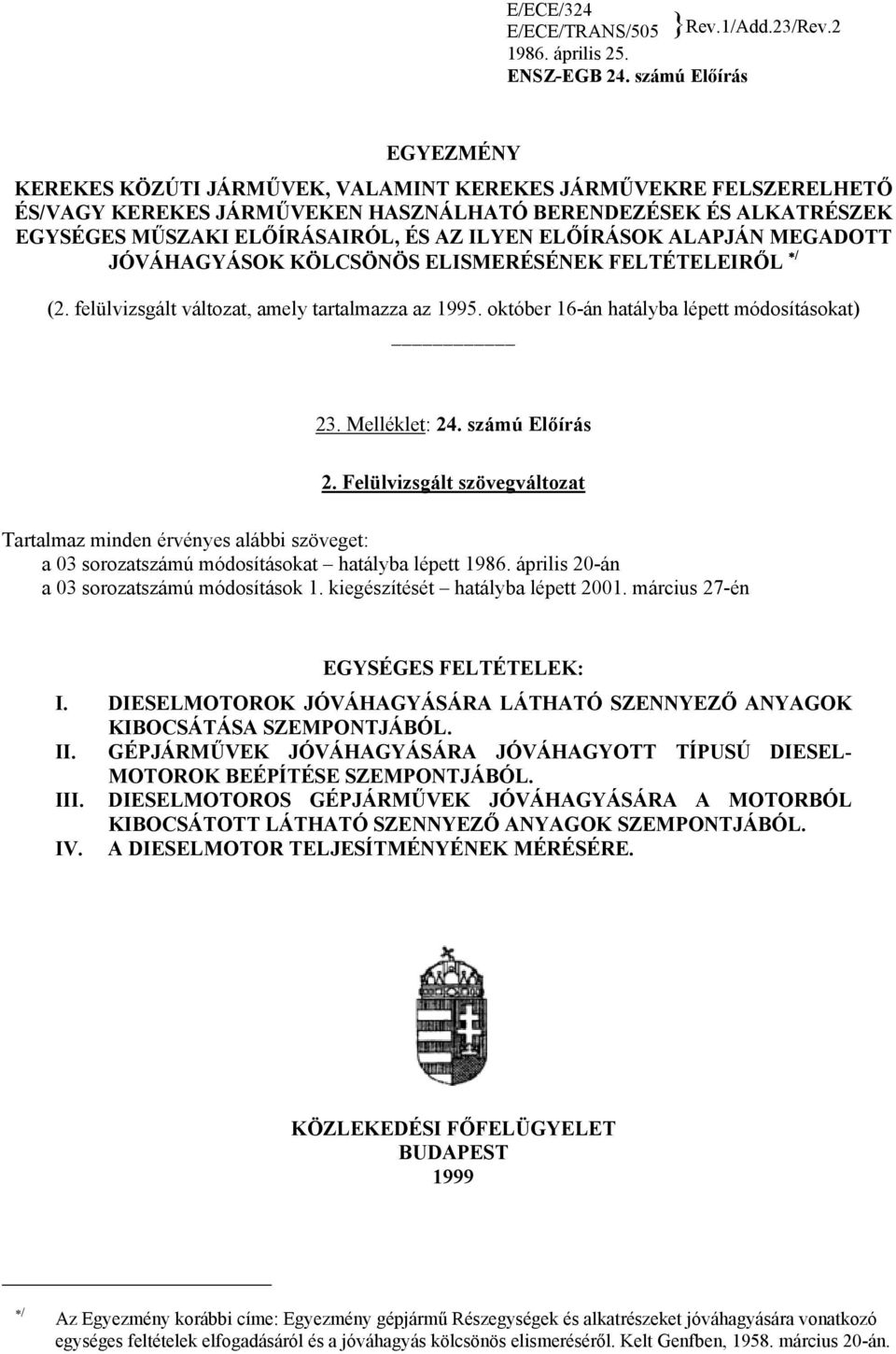

1 E/ECE/324 E/ECE/TRANS/505 }Rev.1/Add.23/Rev április 25. ENSZ-EGB 24. számú Előírás EGYEZMÉNY KEREKES KÖZÚTI JÁRMŰVEK, VALAMINT KEREKES JÁRMŰVEKRE FELSZERELHETŐ ÉS/VAGY KEREKES JÁRMŰVEKEN HASZNÁLHATÓ BERENDEZÉSEK ÉS ALKATRÉSZEK EGYSÉGES MŰSZAKI ELŐÍRÁSAIRÓL, ÉS AZ ILYEN ELŐÍRÁSOK ALAPJÁN MEGADOTT JÓVÁHAGYÁSOK KÖLCSÖNÖS ELISMERÉSÉNEK FELTÉTELEIRŐL / (2. felülvizsgált változat, amely tartalmazza az október 16-án hatályba lépett módosításokat) 23. Melléklet: 24. számú Előírás 2. Felülvizsgált szövegváltozat Tartalmaz minden érvényes alábbi szöveget: a 03 sorozatszámú módosításokat hatályba lépett április 20-án a 03 sorozatszámú módosítások 1. kiegészítését hatályba lépett március 27-én EGYSÉGES FELTÉTELEK: I. DIESELMOTOROK JÓVÁHAGYÁSÁRA LÁTHATÓ SZENNYEZŐ ANYAGOK KIBOCSÁTÁSA SZEMPONTJÁBÓL. II. GÉPJÁRMŰVEK JÓVÁHAGYÁSÁRA JÓVÁHAGYOTT TÍPUSÚ DIESEL- MOTOROK BEÉPÍTÉSE SZEMPONTJÁBÓL. III. DIESELMOTOROS GÉPJÁRMŰVEK JÓVÁHAGYÁSÁRA A MOTORBÓL KIBOCSÁTOTT LÁTHATÓ SZENNYEZŐ ANYAGOK SZEMPONTJÁBÓL. IV. A DIESELMOTOR TELJESÍTMÉNYÉNEK MÉRÉSÉRE. KÖZLEKEDÉSI FŐFELÜGYELET BUDAPEST 1999 / Az Egyezmény korábbi címe: Egyezmény gépjármű Részegységek és alkatrészeket jóváhagyására vonatkozó egységes feltételek elfogadásáról és a jóváhagyás kölcsönös elismeréséről. Kelt Genfben, március 20-án.

2 2.oldal Az Előírás eredeti címe: UNIFORM PROVISIONS CONCERNING I. THE APPROVAL OF COMPRESSION IGNITION (C.I.) ENGINES WITH REGARD TO THE EMISSION OF VISIBLE POLLUTANTS, II. III. IV. THE APPROVAL OF MOTOR VEHICLES WITH REGARD TO THE INSTALLATION OF C.I. ENGINES OF AN APPROVED TYPE, THE APPROVAL OF MOTOR VEHICLES EQUIPPED WITH C.I. ENGINES WITH REGARD TO THE EMISSION OF VISIBLE POLLUTANTS BY ENGINE, THE MEASUREMENT OF POWER OF C. I. ENGINE. A magyar szöveg James Mérnökiroda Kft Közzétette az ENSZ-EGB az április 25-én kelt E/ECE/324-E/ECE/TRANS/505/Rev.1/Add.23/Rev.2 és a július 18-án kelt Add.23/Rev.2/Amend.1 számú angol nyelvű kiadványokban.

3 3. oldal 24. számú Előírás EGYSÉGES FELTÉTELEK: I. DIESEL-MOTOROK JÓVÁHAGYÁSÁRA A LÁTHATÓ SZENNYEZŐ ANYAGOK KIBOCSÁTÁSA SZEMPONTJÁBÓL; II. GÉPJÁRMŰVEK JÓVÁHAGYÁSÁRA JÓVÁHAGYOTT TÍPUSÚ DIESEL-MOTOROK BEÉPÍTÉSE SZEMPONTJÁBÓL. III. DIESELMOTOROS GÉPJÁRMŰVEK JÓVÁHAGYÁSÁRA A MOTORBÓL KIBOCSÁTOTT LÁTHATÓ SZENNYEZŐ ANYAGOK SZEMPONTJÁBÓL. IV. ELŐÍRÁS A DIESEL-MOTOR TELJESÍTMÉNYÉNEK MÉRÉSÉRE. TARTALOM 1. Alkalmazási terület Az I., II. és III. Részben egyaránt alkalmazott meghatározások... I. Rész: LÁTHATÓ KIPUFOGÓ SZENNYEZŐ ANYAGOK KIBOCSÁTÁSA DIESEL- MOTOROKBÓL 3. Csak az I. Részre vonatkozó meghatározások A jóváhagyás kérése Jóváhagyás Követelmények és vizsgálatok A motor típusának módosítása és a jóváhagyás kiterjesztése A jóváhagyott típussal egyező kivitelű gyártmány Eljárás a jóváhagyott típustól eltérő gyártmány esetére A gyártás végleges beszüntetése... II. Rész: A JÓVÁHAGYOTT TÍPUSÚ DIESEL-MOTOR BEÉPÍTÉSE KÖZÚTI JÁRMŰVEKBE 11. Csak a II. Részre vonatkozó meghatározások A jóváhagyás kérése Jóváhagyás Követelmények és vizsgálatok A jármű típusának módosítása és a jóváhagyás kiterjesztése A jóváhagyott típussal egyező kivitelű gyártmány Rendszabályok a jóváhagyott típustól eltérő gyártmány esetére A gyártás végleges beszüntetése... III. RÉSZ: LÁTHATÓ KIPUFOGÓ SZENNYEZŐ ANYAGOK KIBOCSÁTÁSA OLYAN JÁRMŰVEKBŐL, AMELYEKNEK MOTORJÁT KÜLÖN NEM HAGYTÁK JÓVÁ 19. Csak a III. Részre vonatkozó meghatározások... Oldal

4 4.oldal 20. A jóváhagyás kérése Jóváhagyás Követelmények és vizsgálatok A jármű típusának módosítása és a jóváhagyás kiterjesztése A jóváhagyott típussal egyező kivitelű gyártmány Rendszabályok a jóváhagyott típustól eltérő gyártmány esetére A gyártás végleges beszüntetése A jóváhagyási vizsgálatokkal megbízott műszaki szolgálat, valamint a jóváhagyó hatóság neve és címe... MELLÉKLETEK: 1. Melléklet: A gépjármű és a dieselmotor főbb jellemzői, valamint a vizsgálatok lefolytatására vonatkozó előírások 2. Melléklet: Értesítés valamely járműmotor típusának vagy a jóváhagyásáról, a jóváhagyás elutasításáról, a jóváhagyás kiterjesztésről, a jóváhagyás visszavonásáról emissziók szempontjából, vagy a motor teljesítményének méréséről a 24. számú Előírás szerint 3. Melléklet: A jóváhagyási jel kiviteli mintái 4. Melléklet: Vizsgálat állandó fordulatszámnál a teljes terhelési görbe mentén 5. Melléklet: Vizsgálat terhelés nélkül gyorsítás közben 6. Melléklet: A jóváhagyási vizsgálatokhoz, valamint a jóváhagyottal egyező kivitelű gyártmány ellenőrző vizsgálatához előírt etalon tüzelőanyag műszaki jellemzői 7. Melléklet: Az állandó fordulatszámmal lefolytatott vizsgálatoknál megengedhető határértékek 8. Melléklet: A fényelnyelés-mérők jellemzői 9. Melléklet: A fényelnyelés-mérő felszerelésének és használatának módja 10. Melléklet: "EGB" módszer a dieselmotorok nettó teljesítményének mérésére.

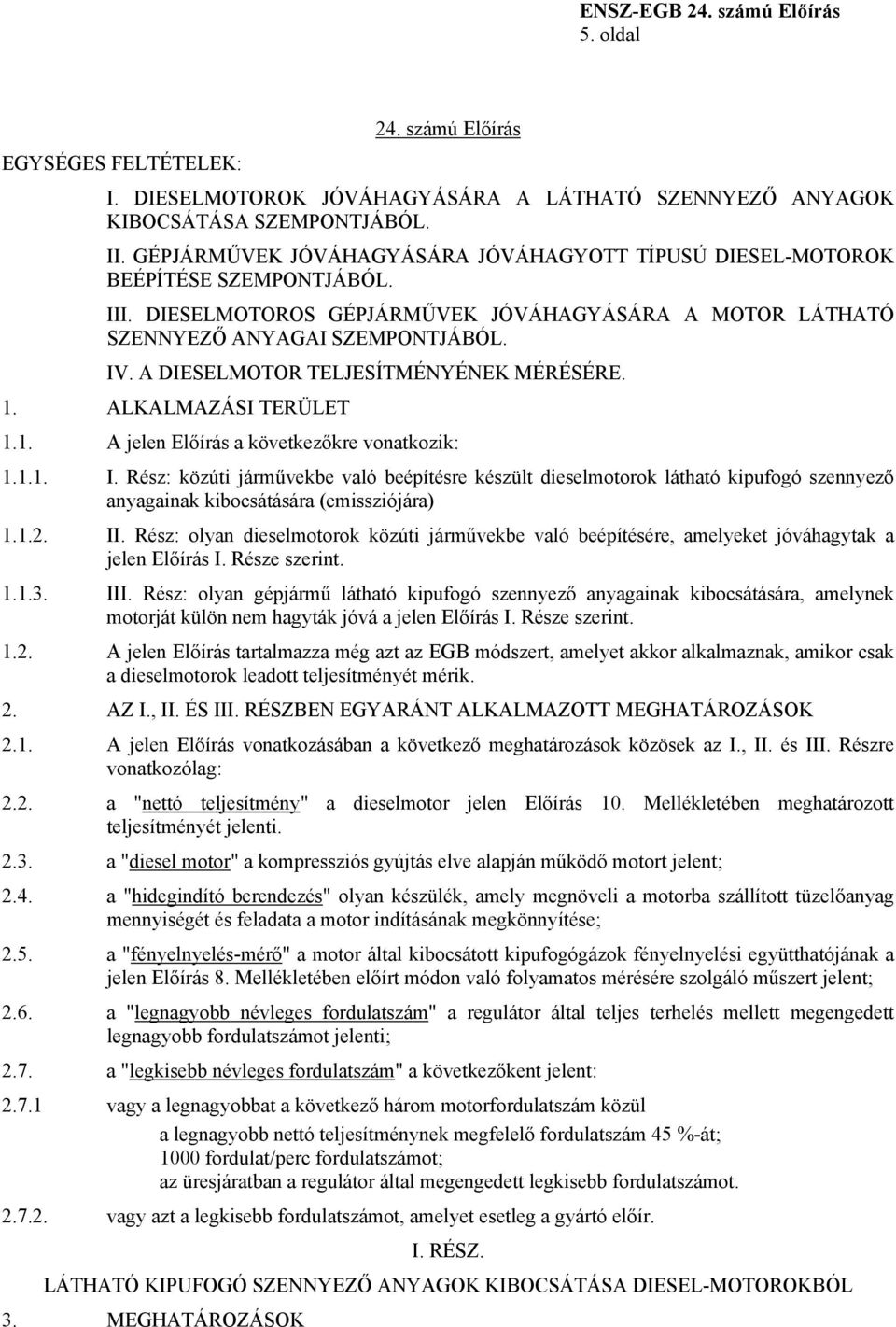

5 5. oldal EGYSÉGES FELTÉTELEK: 24. számú Előírás I. DIESELMOTOROK JÓVÁHAGYÁSÁRA A LÁTHATÓ SZENNYEZŐ ANYAGOK KIBOCSÁTÁSA SZEMPONTJÁBÓL. II. GÉPJÁRMŰVEK JÓVÁHAGYÁSÁRA JÓVÁHAGYOTT TÍPUSÚ DIESEL-MOTOROK BEÉPÍTÉSE SZEMPONTJÁBÓL. III. DIESELMOTOROS GÉPJÁRMŰVEK JÓVÁHAGYÁSÁRA A MOTOR LÁTHATÓ SZENNYEZŐ ANYAGAI SZEMPONTJÁBÓL. IV. A DIESELMOTOR TELJESÍTMÉNYÉNEK MÉRÉSÉRE. 1. ALKALMAZÁSI TERÜLET 1.1. A jelen Előírás a következőkre vonatkozik: I. Rész: közúti járművekbe való beépítésre készült dieselmotorok látható kipufogó szennyező anyagainak kibocsátására (emissziójára) II. Rész: olyan dieselmotorok közúti járművekbe való beépítésére, amelyeket jóváhagytak a jelen Előírás I. Része szerint III. Rész: olyan gépjármű látható kipufogó szennyező anyagainak kibocsátására, amelynek motorját külön nem hagyták jóvá a jelen Előírás I. Része szerint A jelen Előírás tartalmazza még azt az EGB módszert, amelyet akkor alkalmaznak, amikor csak a dieselmotorok leadott teljesítményét mérik. 2. AZ I., II. ÉS III. RÉSZBEN EGYARÁNT ALKALMAZOTT MEGHATÁROZÁSOK 2.1. A jelen Előírás vonatkozásában a következő meghatározások közösek az I., II. és III. Részre vonatkozólag: 2.2. a "nettó teljesítmény" a dieselmotor jelen Előírás 10. Mellékletében meghatározott teljesítményét jelenti a "diesel motor" a kompressziós gyújtás elve alapján működő motort jelent; 2.4. a "hidegindító berendezés" olyan készülék, amely megnöveli a motorba szállított tüzelőanyag mennyiségét és feladata a motor indításának megkönnyítése; 2.5. a "fényelnyelés-mérő" a motor által kibocsátott kipufogógázok fényelnyelési együtthatójának a jelen Előírás 8. Mellékletében előírt módon való folyamatos mérésére szolgáló műszert jelent; 2.6. a "legnagyobb névleges fordulatszám" a regulátor által teljes terhelés mellett megengedett legnagyobb fordulatszámot jelenti; 2.7. a "legkisebb névleges fordulatszám" a következőkent jelent: vagy a legnagyobbat a következő három motorfordulatszám közül a legnagyobb nettó teljesítménynek megfelelő fordulatszám 45 %-át; 1000 fordulat/perc fordulatszámot; az üresjáratban a regulátor által megengedett legkisebb fordulatszámot vagy azt a legkisebb fordulatszámot, amelyet esetleg a gyártó előír. I. RÉSZ. LÁTHATÓ KIPUFOGÓ SZENNYEZŐ ANYAGOK KIBOCSÁTÁSA DIESEL-MOTOROKBÓL 3. MEGHATÁROZÁSOK

6 6.oldal A jelen Előírás I. Részének céljára: 3.1. a "diesel motor jóváhagyása" a motornak a látható kipufogó szennyező anyagok kibocsátásnak limitálása szempontjából való jóváhagyását jelenti a "motor típus" kifejezés gépjárműbe való beépítésre készült olyan dieselmotorok kategóriáját jelenti, amelyek nem különböznek egymástól olyan lényeges jellemzők tekintetében, amelyeket meghatároz a jelen Előírás l. Melléklete, kivéve a jelen Előírás 7.2 és 7.3 bekezdésében megengedett módosításokat a "jóváhagyásra kerülő típust képviselő motor" olyan motort jelent, amely a legnagyobb nettó teljesítményt biztosítja az I. Részre vonatkozó többi meghatározást a jelen Előírás 2. bekezdése tartalmazza. 4. A JÓVÁHAGYÁS KÉRÉSE 4.1. A látható szennyezők kibocsátása A motor típusának jóváhagyását a motorból kibocsátott látható szennyező anyagok korlátozása szempontjából a motor gyártója vagy megfelelően meghatalmazott képviselője vagy a jármű gyártója kérheti. A jóváhagyás kérelméhez a következő iratokat mellékeljék három példányban: a motor leírását, amely tartalmazza a jelen Előírás 1. Mellékletében felsorolt összes adatokat A jóváhagyandó motor típusát képviselő motort és a jelen Előírás l. Mellékletében előírt szerelvényeit a jelen Előírás 6. bekezdésében meghatározott jóváhagyási vizsgálatok lefolytatásával megbízott műszaki szolgálatnak a rendelkezésére kell bocsátani A látható szennyező anyagok emissziójának meghatározása során a méréseket a jelen Előírás 4. és 5. Mellékletében leírt két módszer szerint kell lefolytatni, amelyek az állandó fordulatszám melletti vizsgálatra, illetve a terhelés nélküli gyorsítás alatti vizsgálatra vonatkoznak A látható szennyező anyagok emissziójának meghatározása során jóváhagyásra átadott ugyanazon motor teljesítményét és tüzelőanyag-fogyasztását a jelen Előírás 10. Melléklete szerint kell megmérni. 4.2 Motorteljesítmény A gyártó vagy megfelelően meghatalmazott képviselője kérheti, hogy csupán a motorteljesítmény mérését végezzék el. Ebben az esetben: a gyártó töltse ki a jelen Előírás 1. Mellékletének azon részét, amely speciálisan a teljesítmény mérésére vonatkozik, azaz mindazokat a pontokra, amelyek az "E" betű jelölés után következnek; egy (1) db olyan motort, amely minden tekintetben megfelel az 1. Melléklet szerinti leírásnak, át kell adni a vizsgálatokkal megbízott műszaki szolgálatnak a jelen Előírás 10. Mellékletében leírt vizsgálatok céljára. Az ilyen vizsgálatokat csupán próbapadon lehet lefolytatni Ha a gyártó vagy meghatalmazott képviselőjének kérésére csupán motorteljesítményt meghatározó vizsgálatokat végeznek a 10. Melléklet szerint, ezek nem tekinthetők jóváhagyási vizsgálatoknak, hanem csak a vizsgálati eredmények olyan hivatalos közlésének, amelyet a jelen Előírás 10. Mellékletének Függeléke szerint állítottak ki. 5. JÓVÁHAGYÁS 5.1. Ha a jelen Előírás szerinti jóváhagyásra bemutatott motor kielégíti az alábbi 6. bekezdés követelményeit, az adott motortípust jóvá kell hagyni.

7 7. oldal 5.2. Adjanak jóváhagyási számot minden típusnak. Ennek első két számjegye (jelen esetben 03) a jóváhagyás időpontjában az Előírásba befoglalt legújabb fő műszaki módosítások sorozatszámát jelölje. Ugyanaz a Szerződő Fél ugyanazt a jóváhagyási számot ne használja másik motortípus jóváhagyására A motortípus jelen Előírás szerinti jóváhagyásáról vagy a jóváhagyás elutasításáról, vagy a jóváhagyás kiterjesztéséről értesíteni kell az Egyezményhez csatlakozott és a jelen Előírást alkalmazó Szerződő Feleket. Ez az értesítés feleljen meg a jelen Előírás 2. Mellékleteként csatolt nyomtatványnak Minden olyan motoron, amely megfelel a jelen Előírás szerint jóváhagyott motortípusnak, a jóváhagyási űrlapon előírt és könnyen hozzáférhető helyen, jól láthatóan fel kell tüntetni a nemzetközi jóváhagyási jelet, amely a következő Részekből áll: olyan kör, amely az "E" betűt és utána a jóváhagyó ország számát 1/ veszi körül; az bekezdésben előírt kör jobb oldalán a jelen Előírás száma, majd utána "R" betű, kötőjel és a jóváhagyási szám következik a következő kiegészítő jel: a kör felett egy négyzet és az ebben a négyzetben lévő m -1 -ben fejezi ki azt a helyesbített fényelnyelési tényezőt, amelyet a jóváhagyás során határoztak meg a terhelés nélküli gyorsításos vizsgálat folyamán a jelen Előírás 5. Mellékletében leírt eljárással a fenti jóváhagyási jelek és jelölések motoron való feltüntetése helyett a gyártó úgy is dönthet, hogy a jelen Előírás szerint jóváhagyott mindegyik motorhoz mellékel egy olyan kísérő okmányt, amely tartalmazza ezt az információt úgy, hogy a jóváhagyási jelek és a jelölések feltüntethetők magán a járművön a jelen Előírás bekezdésének megfelelően Ha a motor azonos egy olyan típussal, amelyet már jóváhagytak az Egyezményhez csatolt egy vagy több Előírás szerint ugyanabban az országban, amely a jelen Előírás szerinti jóváhagyást megadta, úgy az bekezdésben előírt jelképet nem kell megismételni. Ilyen esetben az összes olyan Előírás számát és jelképét amelyek szerint a jóváhagyást már megadták ugyanabban az országban, amely a jelen Előírás szerinti jóváhagyást adta az / 1 = Németország 16 = Norvégia 31 = Bosznia-Hercegovina 2 = Franciaország 17 = Finnország 32 = Lettország 3 = Olaszország 18 = Dánia 33 = üres 4 = Hollandia 19 = Románia 34 = Bulgária 5 = Svédország 20 = Lengyelország üres 6 = Belgium 21 = Portugália 37 = Törökország 7 = Magyarország 22 = Orosz Föderáció = üres 8 = Cseh Köztársaság 23 = Görögország 40 = Macedón Köztársaság 9 = Spanyolország 24 = Írország 41 = üres 10 = Jugoszlávia 25 = Horvátország 42 = Európai Közösség * / 11 = Egyesült Királyság 26 = Szlovénia 43 = Japán 12 = Ausztria 27 = Szlovákia 44 = üres 13 = Luxemburg 28 = Fehérorosz Köztársaság 45 = Ausztrália 14 = Svájc 29 = Észtország 46 = Ukrajna 15 = üres 30 = üres 47 = Dél-Afrika */ A tagállamok jóváhagyásaikhoz megfelelő megkülönböztető EGB számukat használják A többi számot az országok olyan sorrendben kapják, amilyen időrendben ratifikálják, illetve csatlakoznak a kerekes járművekre, valamint az ilyen járművekre felszerelhető és/vagy ilyeneken alkalmazható szerelvényekre és alkatrészekre vonatkozó egységes műszaki előírások elfogadásáról, valamint az ilyen előírások alapján megadott jóváhagyások kölcsönös elismerésének feltételeiről szóló Egyezményhez. Az így meghatározott számokat az Egyesült Nemzetek Főtitkára közli a többi Szerződő Féllel.

8 8.oldal bekezdésben előírt jelkép jobb oldalán függőleges oszlopokban tüntessék fel A jóváhagyási jel jól olvasható és kitörölhetetlen legyen A jóváhagyási jelet a motoron a gyártó által feltüntetett azonosítási szám közvetlen közelében kell elhelyezni. 5.8 A jelen Előírás 3. Melléklete példákat mutat be a jóváhagyási jel kivitelére. 6. KÖVETELMÉNYEK ÉS VIZSGÁLATOK 6.1. Általános követelmények Azokat az alkatrészeket, amelyek befolyást gyakorolhatnak a látható szennyező anyagok emissziójára, úgy kell megtervezni, elkészíteni és összeszerelni, hogy rendeltetésszerű használat közben a rázkódtatások ellenére kielégítsék a jelen Előírás követelményeit A hidegindító berendezésekre vonatkozó követelmények A hidegindító berendezést úgy kell megtervezni, és kivitelezni, hogy a motor normál működése alatt ne lehessen azt működésbe hozni vagy működésben tartani Az előző 6.2 bekezdés rendelkezései nem alkalmazhatók abban az esetben, ha a következő feltételek közül legalább egy is teljesül ha az állandó fordulatszámnál a motor által kibocsátott gázok fényelnyelési együtthatója a hidegindító berendezés működése közben a jelen Előírás 4. Mellékletében leírt módszerrel mérve a jelen Előírás 7. Mellékleten előírt határértéken belül van; ha a hidegindító berendezés működésben tartása a motort ésszerű időn belül leállítja Szükség esetén a rendszer bármelyik járműrésze szimulálható a jóváhagyási vizsgálatokhoz A látható szennyező anyagok emissziójára vonatkozó követelmények A jóváhagyásra átadott motor által kibocsátott szennyező anyagok emisszióját a jelen Előírás 4. és 5. Mellékletében leírt módszerekkel kell mérni A jóváhagyásra átadott motor teljesítményének a jelen Előírás 4. Mellékletének 3.15 bekezdésében előírt tűréshatáron belül kell lennie A látható szennyező anyagok emissziója a jelen Előírás 4. Mellékletében leírt módszerrel mérve nem haladhatja meg az Előírás 7. Mellékletének határértékeit A gyártó kérésére le kell folytatni a jelen Előírás 4. és 5. Mellékletében leírt kiegészítő vizsgálatokat abból a célból, hogy megkapják a terhelés nélküli gyorsulási értékeket a jóváhagyott motornak - a jelen Előírás 7.2. és 7.3. bekezdésben megengedett - származékokhoz Ha a gyártó úgy kívánja, hogy a látható szennyező anyagokat kisebb nyomaték és/vagy fordulatszám-tartományban mérjék, mint amilyent a jelen Előírás 7.3. bekezdése megenged, akkor a motortípus jóváhagyása erre a korlátozott nyomaték- és fordulatszám-tartományra lesz érvényes Viszont, ha egy későbbi időpontban azt kívánják, hogy terjesszék ki a motor jóváhagyását úgy, hogy az felölelje a jelen Előírás 7.3. bekezdésével megengedett teljes nyomaték- és fordulatszám-tartományt, akkor a további motort újabb vizsgálatoknak kell alávetni, úgyhogy a látható szennyező anyagok megállapíthatók legyenek a terhelés- / fordulatszám-tartománynak arra a Részére vonatkozóan, amelyet korábban kihagyták Ha a nyomaték- és fordulatszám-tartomány bizonyos Részeinek kielégítése céljából kiegészítő követelmények szükségesek, akkor ezeket fel kell tüntetni a jelen Előírás 1. Mellékletét képező nyomtatványban és csatolni kell a benyújtott dokumentációhoz.

9 9. oldal A motor terhelés nélküli gyorsulásos vizsgálattal meghatározott fényelnyelési együtthatója engedélyezett értékét a motor névleges fordulatszáma és nyomatéka alapján a jelen Előírás 5. számú mellékeltének módszerével meghatározott mátrix értékekből állapítják meg Kipufogó-gázturbinát feltöltős motorok esetén a terhelés nélküli gyorsítás alatt mért fényelnyelési együttható értéke ne haladja meg az állandó fordulatszámmal lefolytatott vizsgálatok alatt mért legnagyobb fényelnyelési együtthatónak a 7. Mellékletben a névleges áramlási értékre előírt +0,5 m -1 értékkel növelt határértéket Egyenértékű mérőműszerek alkalmazása megengedett. Ha azonban a jelen Előírás 8. Mellékletében leírt mérőműszertől eltérő műszert alkalmaznak, annak az adott motorra vonatkozó egyenértékűségét bizonyítani kell. 7. A MOTORTÍPUS MÓDOSÍTÁSA ÉS A JÓVÁHAGYÁS KITERJESZTÉSE 7.1 Egy motortípuson belül egy valamelyik motornak az 1. Mellékletben foglalt jellemzőkre vonatkozó bármiféle módosításáról értesítsék azt a hatóságot, amelyik a motor típusát jóváhagyta. Ezeknek a módosításoknak a Részletes adatait közöljék az 1. Melléklet értesítőjében. A 7.2. és 7.3. bekezdésben előírt korlátokon belül a jóváhagyási hatóság a következőket teheti: vagy úgy találja, hogy a végrehajtott változtatásoknak nem lesz érezhetően kedvezőtlen hatásuk, és így a motor még mindenképpen megfelel a követelményeknek; vagy pedig újabb vizsgálati jelentést kér a vizsgálatok lefolytatásával megbízott műszaki szolgálattól A jelen Előírás vonatkozásában a látható szennyező anyagok emissziója szempontjából a módosítások a következőképpen osztályozhatók: 1) olyan módosítások, amelyek új jóváhagyást követelnek vizsgálatokkal együtt. 2) olyan módosítások, amelyek új jóváhagyást követelnek vizsgálatok nélkül. 3) olyan vizsgálatok, amelyek új vizsgálatokat követelnek, de új jóváhagyás nélkül 4) olyan módosítások, amelyek nem követelnek sem kiegészítő vizsgálatokat, sem új jóváhagyásokat. A fenti osztályozások (1., 2., 3. és 4.) az 1. Melléklet megfelelő sorában vannak jelölve Tekintet nélkül az előző 7.2. bekezdés osztályozásaira, az "új jóváhagyás vizsgálatokkal" (az 1. osztály) automatikusan szükséges, hacsak nem elégíti ki a motor a következő feltételeket: a legnagyobb névleges fordulatszám nem nagyobb, mint 100 %-a, sem nem kevesebb, mint 75 %-a a motor jóváhagyási vizsgálatai során mért hasonló értékének; a legkisebb névleges fordulatszám nem kisebb, mint a motor jóváhagyási vizsgálatai során mért hasonló értéke; a forgatónyomaték névleges értéke nem nagyobb, mint 100 %-a és nem kisebb, mint 70 %-a a motor jóváhagyási vizsgálatai során, azonos fordulatszám mellett mért hasonló értékének; az állandósult állapotban mért fényelnyelési értékek a jóváhagyási vizsgálatok értékei 1,1-szeresénél nem nagyobbak, és nem haladják meg a 7. Mellékletben előírt határértékeket; a kipufogási ellennyomás nem nagyobb a motornak a típus-jóváhagyási vizsgálata során mért értéknél; a kipufogó rendszer térfogata nem különbözik 40 %-nál nagyobb mértékben; a szívási depresszió nem nagyobb, a motornak a típus-jóváhagyási vizsgálata során mért hasonló értéknél; a hozzácsatolt új lendkerék és hajtómű tehetetlenségi nyomatéka a jóváhagyott motor lendkerék és hajtómű rendszerének 15 %-án belül marad.

10 10.oldal MEGJEGYZÉS: A jóváhagyási vizsgálat folyamán minden esetben a motor "jóváhagyásra kerülő típust jellemző motor"-t jelent úgy, ahogyan azt a 3.3. bekezdés meghatározza Ha a gyártó kéri, hogy a jóváhagyást terjesszék ki ahogyan azt a jelen Előírás I. Részének 7.3 bekezdése megengedi a névlegestől eltérő nyomatékú és fordulatszámú motorokra is, úgy a vizsgálatokat az 5. Melléklet 2.2 bekezdésében meghatározott fordulatszám-tartományban is végezzék el beszabályozott motorral úgy, hogy a motor 90 %, 80 %, 70 % teljes teljesítményét, adja le. Ha a motor fordulatszámát a névlegestől eltérően szabályozták be, úgy az így beszabályozott motor jelen Előírás 5. Melléklete 2.2. bekezdésében meghatározott legkisebb fordulatszámát a legnagyobb teljesítményhez tartozó legkisebb fordulatszám alapján számítsák ki. Ha a motor gyártója kéri, hogy a látható szennyező anyag kibocsátást szélesebb nyomatékés/vagy fordulatszám-tartományban mérjék, mint amilyet a jelent Előírás I. Részének 7.3. bekezdése megenged, akkor a motortípus jóváhagyása erre a meghatározott nyomaték és/vagy fordulatszám-tartományra lesz érvényes Ilyen módosítások esetén további vizsgálatokat kell lefolytatni azért, hogy megállapítsák a terhelés nélküli gyorsítás füstölési értékeit a jelen Előírás bekezdésének megfelelően, hacsak ezek az értékek nem állapíthatók meg a már lefolytatott vizsgálatokból, miként az megengedett a bekezdés alapján. 7.6 A jóváhagyás megerősítéséről vagy elutasításáról, amelyhez mellékeljék a módosítások leírását is, értesítsék az Egyezményhez csatlakozott és a jelen Előírást alkalmazó Szerződő Feleket a fenti 5.3 bekezdésben előírt eljárásnak megfelelően A jóváhagyás kiterjesztését engedélyező illetékes hatóság adjon sorozatszámot minden olyan értesítésnek, amelyet a jóváhagyás kiterjesztéséről készítenek. 8. A JÓVÁHAGYOTT TÍPUSSAL EGYEZŐ KIVITELŰ GYÁRTMÁNY 8.1. Minden olyan motor, amely a jelen Előírás 5.4. bekezdésében előírt jóváhagyási jellel és/vagy iratokkal azonosítható, látható szennyező anyagokat befolyásoló alkatrészei egyezzenek a jóváhagyott motortípus alkatrészeivel Az előző 8.1. bekezdésben előírt gyártásellenőrzéshez egy motort válasszanak ki a gyártási sorozatból A motor egyezését a jóváhagyott típussal a jelen Előírás 2. Mellékletének megfelelő jóváhagyási nyomtatványban megadott leírás alapján kell ellenőrizni. Ezen kívül ellenőrző vizsgálatokat végezzenek a következő feltételek között: Egy motort, bejáratás nélkül, vessenek alá a jelen Előírás 5. Mellékletében előírt gyorsítási vizsgálatnak terhelés nélkül. A motor akkor felel meg a jóváhagyott típusnak, ha a mért fényelnyelési együttható 0,5 m -1 - értéknél többel nem haladja meg a kérdéses motor jóváhagyási jelén vagy értesítésén feltüntetett számértéket (lásd a fenti 8.1. bekezdést). A gyártó kívánságára kereskedelmi forgalomban kapható tüzelőanyag használható etalon tüzelőanyag helyett Ha a bekezdésben említett vizsgálat során meghatározott számérték 0,5 m -1 értéknél többel haladja meg a kérdéses motor jóváhagyási okmányán feltüntetett számértéket, akkor azt a motort állandó fordulatszámon is vizsgálják meg a teljes terhelési görbe mentén, amint azt a jelen Előírás 4. Melléklete előírja. A kibocsátott szennyező anyagok szintje ne haladja meg a jelen Előírás 7. Mellékletében előírt határértékeket. 9. ELJÁRÁS A JÓVÁHAGYOTT TÍPUSTÓL ELTÉRŐ GYÁRTMÁNY ESETÉRE 9.1. A jelen Előírás szerint jóváhagyott motortípustól a jóváhagyás megvonható, ha az nem teljesíti a fenti 8.1 bekezdésben lefektetett követelményeket, vagy ha a motor nem állta ki sikeresen a fenti 8.3 bekezdésben előírt vizsgálatot.

11 11. oldal 9.2. Ha az Egyezményhez csatlakozott és a jelen Előírást alkalmazó Szerződő Fél visszavonja egy előzőleg engedélyezett jóváhagyását, erről haladéktalanul értesítse az Egyezményhez csatlakozott és a jelen Előírást alkalmazó többi Szerződő Felet a jóváhagyási értesítés egy példányával, amelynek végére keltezéssel és aláírással nagybetűkkel rá kell írni a "APPROVAL WITHDRAWN " megjegyzést. 10. A GYÁRTÁS VÉGLEGES BESZÜNTETÉSE II. RÉSZ: Ha a jóváhagyás birtokosa véglegesen beszünteti a jelen Előírás szerint jóváhagyott motor gyártását, erről értesítse a jóváhagyó hatóságot. Ez a hatóság az említett értesítés kézhezvétele után értesítse az Egyezményhez csatlakozott és a jelen Előírást alkalmazó többi Szerződő Felet a jóváhagyási értesítés egy példányával, amelynek végére keltezéssel és aláírással nagybetűkkel rá kell írni a "PRODUCTION DISCONTINUED" megjegyzést. JÓVÁHAGYOTT TÍPUSÚ DIESEL-MOTOR BEÉPÍTÉSE KÖZÚTI JÁRMŰVEKBE 12. MEGHATÁROZÁSOK A jelen Előírás II. Részének vonatkozásában a "jármű jóváhagyása" a járműtípus jóváhagyását jelenti jóváhagyott típusú motor beépítése tekintetében a motor szennyezőanyag emissziójának korlátozása szempontjából; a "járműtípus" kifejezés olyan gépjárművek kategóriáját jelenti, amelyek nem különböznek egymástól a jármű és a motor olyan lényeges jellemzői tekintetében, amelyeket a jelen Előírás 1. Melléklete határoz meg; II. Részre vonatkozó többi meghatározást a jelen Előírás 2. bekezdése tartalmazza. 13. A JÓVÁHAGYÁS KÉRÉSE A látható szennyező anyagok emissziója Valamely járműtípus jóváhagyását dieselmotor beépítése tekintetében a motor által kibocsátott látható szennyező anyagok korlátozása szempontjából kérheti a jármű gyártója vagy meghatalmazott képviselője A jóváhagyás kérelméhez a következő iratokat mellékeljék három példányban: a jármű leírását, amely tartalmazza a járműnek és a motor a jelen Előírás 1. Mellékletében felsorolt jellemző adatait; a motorra vonatkozó, a 2. Mellékletben foglalt típus-jóváhagyási értesítést, a 2. Melléklet 19. pontjában felsorolt iratokkal együtt. Az 1. Melléklet kitöltésekor csak azokra a pontokra kell válaszolni, amelyek különböznek a motor típus-jóváhagyási pontjaitól a jóváhagyásra kerülő járműtípust képviselő járművet a jelen Előírás 15. bekezdésében meghatározott jóváhagyási vizsgálat lefolytatásával megbízott műszaki szolgálat rendelkezésére kell bocsátani. 14. JÓVÁHAGYÁS Ha a jelen Előírás szerinti jóváhagyásra bemutatott jármű kielégíti az alábbi 15. bekezdés követelményeit, az adott járműtípust jóvá kell hagyni Adjanak jóváhagyási számot minden járműtípusnak. Ennek első két számjegye (jelen esetben 03) a jóváhagyás időpontjában az Előírásba befoglalt legújabb fő műszaki módosítások sorozatszámát jelölje. Ugyanaz a Szerződő Fél ugyanazt a jóváhagyási számot ne használja másik járműtípus jóváhagyására A járműtípus jóváhagyásáról a jelen Előírás szerint, vagy a jóváhagyás kiterjesztéséről, vagy a jóváhagyás elutasításáról értesítsék az Egyezményhez csatlakozott és a jelen Előírást alkalmazó

12 12.oldal Szerződő Feleket a jelen Előírás 2. Mellékletében előírt nyomtatványon Minden, a jelen Előírás szerint jóváhagyott járművön az értesítésben előírt és könnyen hozzáférhető helyen jól láthatóan fel kell tüntetni a nemzetközi jóváhagyási jelent, amely: olyan kör, amely az "E" betűt és utána a jóváhagyó ország számát / veszi körül; a bekezdésben előírt kör jobb oldalán a jelen Előírás száma, utána "R" betű, majd kötőjel és a jóváhagyási szám következik; a következő kiegészítő jel: a kör felett egy négyzet és ebben a négyzetben lévő m -1 egységben fejezi ki azt a helyesbített fényelnyelési együtthatót, amelyet a jóváhagyás során határoztak meg a terhelés nélküli gyorsítási vizsgálat folyamán a jelen Előírás 5. Mellékletében leírt módszerrel Ha a jármű olyan típussal azonos, amelyet már jóváhagytak az Egyezményhez csatolt egy vagy több Előírás szerint abban az országban, ahol a jóváhagyást jelen Előírás szerint kiadták, úgy az bekezdésben előírt jelképet nem kell megismételni. Ilyen esetben az összes olyan Előírás számát és jelképét amelyek szerint a jóváhagyást már megadták ugyanabban az országban, amely kiadta a jóváhagyást a jelen Előírás szerint is az bekezdésben előírt jelkép jobb oldalán függőleges oszlopokban tüntessék fel A jóváhagyási jel és a kiegészítő jelek jól olvashatók és kitörölhetetlenek legyenek A jóváhagyási jelet a gyártó adattábláján, annak közvetlen közelében kell elhelyezni A jelen Előírás 3. Melléklete ad a jóváhagyási jel és a kiegészítő jelek elrendezésére. 15. KÖVETELMÉNYEK ÉS VIZSGÁLATOK Általános követelmények A járműbe beépített dieselmotor a jelen Előírás I. része szerint jóváhagyott típus legyen. Azokat az alkatrészeket, amelyek befolyásolhatják a látható szennyező anyagok emisszióját, úgy kell megtervezni, elkészíteni és összeszerelni, hogy rendeltetésszerű használat közbeni rázkódtatások ellenére kielégítsék a jelen Előírás követelményeit A hidegindító berendezésekre vonatkozó követelmények A hidegindító berendezést úgy kell megtervezni, és kivitelezni, hogy a motor normál működése alatt ne lehessen működésbe hozni vagy működésben tartani Az előző bekezdés rendelkezései nem alkalmazhatók, ha a következő feltételek közül legalább egy is teljesül: ha állandó fordulatszámnál a motor által kibocsátott gázok fényelnyelési együtthatója a hidegindító berendezés működése közben a jelen Előírás 4. Mellékletében leírt módszerrel mérve a jelen Előírás 7. Mellékletében előírt határértéken belül van ha a hidegindító berendezés működésben tartása a motort ésszerű időn belül leállítja Beépítés a motor beépítése elégítse ki különösen a következő feltételeket a motor típusjóváhagyás során meghatározott jellemzőire: a szívási depresszió ne legyen nagyobb, mint a motor típus-jóváhagyási vizsgálatai során mért hasonló érték; a kipufogási ellennyomás ne legyen nagyobb, mint a motor típus-jóváhagyási vizsgálatai során mért hasonló érték; / Lásd az bekezdés lábjegyzetét.

13 13. oldal a kipufogó rendszer térfogata ne különbözzön többel a jóváhagyott motortípus térfogatától, mint 40 %; a lendkerék és hajtómű rendszer tehetetlenségi nyomatéka a jóváhagyott motortípus értékének 15 %-án belül legyen. 16. A MOTOR TÍPUSÁNAK MÓDOSÍTÁSA ÉS A JÓVÁHAGYÁS KITERJESZTÉSE A járműtípus 1. Melléklet jellemzőire vonatkozó bármiféle módosításáról értesítsék azt a hatóságot, amelyik a jármű típusát jóváhagyta. Ez a hatóság a következőket teheti vagy úgy találja, hogy a végrehajtott változtatásoknak nem lesz érezhetően kedvezőtlen hatásuk, és így a jármű még mindenképpen megfelel a követelményeknek; vagy pedig újabb vizsgálati jelentést kér a vizsgálatok lefolytatásával megbízott műszaki szolgálattól A jóváhagyás megerősítéséről a csatolt módosításokkal vagy az elutasításáról, értesítsék az Egyezményhez csatlakozott és a jelen Előírást alkalmazó Szerződő Feleket a fenti bekezdésben előírt eljárásnak megfelelően A jóváhagyás kiterjesztését engedélyező illetékes hatóság adjon sorozatszámot minden olyan értesítésnek, amelyet a jóváhagyás ilyen kiterjesztéséről készítenek. 17. A JÓVÁHAGYOTT TÍPUSSAL EGYEZŐ KIVITELŰ GYÁRTMÁNY Minden olyan járműnek, amely a jelen Előírás 5.4. és bekezdésében előírt jóváhagyási jel és/vagy okmány alapján azonosítható, egyeznie kell a jóváhagyott járműtípussal a látható szennyező anyagok emisszióját befolyásoló alkatrészeket tekintetében Az előző bekezdésben megkövetelt megegyező kivitelű gyártmány ellenőrzésére egy db járművet ki kell választani a gyártási sorozatból A járműnek a jóváhagyott típussal való egyezését a jelen Előírás 2. Mellékletének megfelelő jóváhagyási nyomtatványban megadott leírás alapján kell ellenőrizni. Ezen kívül ellenőrző vizsgálatokat kell lefolytatni a következő feltételek között: Egy járművet nem bejáratott motorral vizsgáljanak meg a jelen Előírás 5. Mellékletében előírt terhelés nélküli gyorsítással. A jármű akkor felel meg a jóváhagyott típusnak, ha a motor megmért fényelnyelési együtthatója nem haladja meg 0,5 m -1 értéknél többel a kérdéses motortípus jóváhagyási jelén vagy értesítésében feltüntetett értéket (lásd a fenti bekezdést). A gyártó kívánságára kereskedelmi forgalomban kapható tüzelőanyag használható fel etalon tüzelőanyag helyett. Vitás esetben etalon tüzelőanyagot kell használni Ha a bekezdésben említett vizsgálat során meghatározott számérték 0,5 m -1 értéknél többel haladja meg a kérdéses motornak a jóváhagyási jelén vagy okmányán feltüntetett számértéket, akkor azt a motort állandó fordulatszám melletti vizsgálatnak is alá kell vetni a teljes terhelési görbe mentén, amint azt a jelen Előírás 4. Melléklete előírja. A látható szennyező anyagok emissziójának szintje nem haladhatja meg a jelen Előírás 7. Mellékletében előírt értéket. 18. ELJÁRÁS A JÓVÁHAGYOTT TÍPUSTÓL ELTÉRŐ GYÁRTMÁNY ESETÉRE A jelen Előírás értelmében jóváhagyott járműtípustól a jóváhagyás megvonható, ha az nem teljesíti a fenti bekezdés követelményeit vagy, ha a járműtípus nem állta ki sikeresen a fenti bekezdésben előírt vizsgálatokat Ha az Egyezményhez csatlakozott és a jelen Előírást alkalmazó Szerződő Fél visszavonja egy előzőleg engedélyezett jóváhagyását, erről haladéktalanul értesítse az Egyezményhez csatlakozott és a jelen Előírást alkalmazó többi Szerződő Felet a jóváhagyási értesítés egy példányának megküldésével, amelynek végére keltezéssel és aláírással nagybetűkkel rá kell

14 14.oldal írni a "APPROVAL WITHDRAWN" megjegyzést. 19. A GYÁRTÁS VÉGLEGES BESZÜNTETÉSE III. RÉSZ: Ha a jóváhagyás birtokosa véglegesen beszünteti a jelen Előírás szerint jóváhagyott járműtípus gyártását, értesítse erről a jóváhagyó hatóságot. Ez a hatóság az említett értesítés kézhezvétele után értesítse az Egyezményhez csatlakozott és a jelen Előírást alkalmazó többi Szerződő Felet a jóváhagyási értesítés egy példányának megküldésével, amelynek végére keltezéssel és aláírással nagybetűkkel rá kell írni a "PRODUCTION DISCONTINUED" megjegyzést. 21. MEGHATÁROZÁSOK OLYAN GÉPJÁRMŰ LÁTHATÓ SZENNYEZŐANYAG KIBOCSÁTÁSA, AMELY MOTORJÁT KÜLÖN NEM HAGYTÁK JÓVÁ A jelen Előírás III. Részének vonatkozásában a "jármű jóváhagyása" valamely járműtípus jóváhagyását jelenti a motor által kibocsátott látható szennyező anyagok korlátozása szempontjából; a "járműtípus" kifejezés olyan gépjárműveket jelent, amelyek nem különböznek egymástól a jármű és a motor olyan lényeges jellemzői tekintetében, amelyeket a jelen Előírás 1. Melléklete tartalmaz; a III. Részre vonatkozó többi meghatározást a jelen Előírás 2. bekezdése tartalmazza. 22. A JÓVÁHAGYÁS KÉRÉSE A járműtípus jóváhagyását a motor által kibocsátott szennyező anyagok korlátozása szempontjából kérheti a jármű gyártója vagy megfelelően meghatalmazott képviselője A jóváhagyás kérelméhez a következő iratokat és műszaki adatokat mellékeljék három példányban: a jármű és a motor típusának olyan leírását, amely tartalmazza a jelen Előírás 1. Mellékletében felsorolt összes műszaki adatot A jelen Előírás 1. Mellékletében előírt motort és szerelvényeket, a jóváhagyandó járműbe való beépítés céljából át kell adni a jelen Előírás 24. bekezdésében meghatározott jóváhagyási vizsgálatokkal megbízott műszaki szolgálatnak. Ha azonban a gyártó kéri, és a jóváhagyási vizsgálatokat végző műszaki szolgálat azzal egyetért, a vizsgálat lefolytatható a jóváhagyott járműtípust képviselő járművön is A járműtípus jóváhagyását a motor által kibocsátott szennyező anyagok korlátozása szempontjából kérheti a járművet gyártó vagy megfelelően meghatalmazott képviselője A jóváhagyás kéréséhez mellékelni kell három-három példányban az alább felsorolt okmányokat és műszaki adatokat: a jármű és a motor típusának olyan leírását, amely tartalmazza a jelen Előírás 1. Mellékletében felsorolt összes műszaki adatot A jelen Előírás 1. Mellékletében előírt motort és szerelvényeket, a jóváhagyandó járműbe való beépítés céljából át kell adni a jelen Előírás 24. bekezdésében meghatározott jóváhagyási vizsgálatokkal megbízott műszaki szolgálatnak. abban az esetben, ha a gyártó kéri, és a jóváhagyási vizsgálatokat végző műszaki szolgálat azzal egyetért, a vizsgálat lefolytatható a jóváhagyott járműtípust képviselő járművön is. 23. JÓVÁHAGYÁS Ha a jelen Előírás szerinti jóváhagyásra bemutatott jármű kielégíti az alábbi 24. bekezdés

15 15. oldal követelményeit, az adott járműtípust jóvá kell hagyni Adjanak jóváhagyási számot minden járműtípusnak. Ennek első két számjegye (jelen esetben 03) a jóváhagyás időpontjában az Előírásba befoglalt legújabb fő műszaki módosítások sorozatszámát jelölje. Ugyanaz a Szerződő Fél ugyanazt a jóváhagyási számot ne használja másik járműtípus jóváhagyására A járműtípus jelen Előírás szerinti jóváhagyásáról vagy a jóváhagyás kiterjesztéséről, vagy a jóváhagyás elutasításáról értesíteni kell az Egyezményhez csatlakozott és a jelen Előírást alkalmazó Szerződő Feleket. Ez az értesítés feleljen meg a jelen Előírás 2. Mellékleteként csatolt formanyomtatványnak Minden olyan járművön, amely megfelel a jelen Előírás szerint jóváhagyott járműtípusnak, a jóváhagyási űrlapon előírt és könnyen hozzáférhető legyen, jól láthatóan fel kell tüntetni a nemzetközi jóváhagyási jelet, amely a következő részekből áll; olyan kör, amely az "E" betűt és utána a jóváhagyó ország számát / veszi körül; a bekezdésben előírt kör jobb oldalán a jelen Előírás száma, utána "R" betű, majd kötőjel és a jóváhagyási szám következik; a következő kiegészítő jel: a kör felett egy négyzet és az abban a négyzetben lévő szám m -1 egységben fejezi ki azt a helyesbített fényelnyelési együtthatót, amelyet a jóváhagyás során határoztak meg a terhelés nélküli gyorsításos vizsgálat folyamán a jelen Előírás 5. Mellékletének 3.2. bekezdésében leírt eljárással Ha a jármű olyan típussal azonos, amelyet már jóváhagytak az Egyezményhez csatolt egy vagy több Előírás szerint abban az országban, ahol a jóváhagyást jelen Előírás szerint kiadták, úgy a bekezdésben előírt jelképet nem kell megismételni. Ilyen esetben az összes olyan Előírás számát és jelképét amelyek szerint a jóváhagyást már megadták ugyanabban az országban, amely kiadta a jóváhagyást a jelen Előírás szerint is a bekezdésben előírt jelkép jobb oldalán függőleges oszlopokban tüntessék fel A jóváhagyási jel és a kiegészítő jel jól olvasható és kitörölhetetlen legyen A jóváhagyási jelet a gyártó által felerősített jármű adattáblán vagy annak közvetlen közelében kell elhelyezni A jelen Előírás 3. Melléklete példákat ad a jóváhagyási és a kiegészítő jel elrendezésére. 24. KÖVETELMÉNYEK ÉS VIZSGÁLATOK Általános követelmények Azokat az alkatrészeket, amelyek befolyásolják a szennyező anyagok emisszióját, úgy kell megtervezni, elkészíteni és összeszerelni, hogy a rendeltetésszerű használat közbeni rázkódtatások ellenére kielégítsék a jelen Előírás követelményeit A hidegindító berendezésekre vonatkozó követelmények A hidegindító berendezést úgy kell megtervezni és kivitelezni, hogy a motor normál működése alatt ne lehessen azt működésbe hozni vagy működésben tartani Az előző bekezdés rendelkezései nem alkalmazhatók akkor, ha a következő feltételek közül legalább egy is teljesül; ha állandó fordulatszámnál a motor által kibocsátott gázok fényelnyelési együtthatója - a hidegindító berendezés működése közben a jelen Előírás 4. Mellékletében leírt módszerre mérve / Lásd az bekezdés lábjegyzetét.

16 16.oldal - a jelen Előírás 7. Mellékletében előírt határértéken belül marad; ha a hidegindító berendezés működésben tartása a motort ésszerű időn belül leállítja A látható szennyező anyagok emissziójára vonatkozó követelmények A jóváhagyásra átadott járműtípus által kibocsátott látható szennyező anyagok emisszióját a jelen Előírás 4. és 5. Mellékletében leírt módszerrel kell mérni, amely az állandó fordulatszámmal történő és a terhelés nélküli gyorsításos vizsgálatokra vonatkozik A látható szennyező anyagok emissziója a jelen Előírás 4. Mellékletében leírt módszerrel mérve nem haladhatja meg az Előírás 7. Mellékletében előírt határértéket Kipufogógáz-turbinás feltöltős motorok esetében a terhelés nélküli gyorsítás alatt mért fényelnyelési együttható értéke nem haladhatja meg az állandó fordulatszámmal lefolytatott vizsgálatok alatt mér legnagyobb fényelnyelési együtthatónak a 7. Mellékletben meghatározott névleges áramlási értékre előírt + 0,5 m -1 értékkel növelt határértékét Egyenértékű mérőműszerek alkalmazása megengedett. Ha azonban a jelen Előírás 8. Mellékletében leírttól eltérő mérőműszert alkalmaznak, annak egyenértékűségét a kérdéses motorra vonatkozólag bizonyítani kell. 25. A JÁRMŰ TÍPUSÁNAK MÓDOSÍTÁSA ÉS A JÓVÁHAGYÁS KITERJESZTÉSE A jármű vagy az alkatrész típusának az 1. Melléklet jellemzőire vonatkozó bármiféle módosításáról értesítsék azt a hatóságot, amelyik a járműtípust jóváhagyta. Ez a hatóság a következőket teheti: vagy úgy találja, hogy a végrehajtott változtatásoknak nem lesz kedvezőtlen hatásuk, és így a jármű még mindig megfelel a követelményeknek; vagy pedig újabb vizsgálati jelentést kér a vizsgálatok lefolytatásával megbízott műszaki szolgálattól A jóváhagyás megerősítéséről csatolva a módosításokat, vagy elutasításáról értesítsék az Egyezményhez csatlakozott és a jelen Előírást alkalmazó Szerződő Feleket a fenti bekezdésben előírt eljárásnak megfelelően A jóváhagyás kiterjesztését engedélyező illetékes hatóság adjon sorozatszámokat minden olyan értesítésnek, amelyet a jóváhagyás kiterjesztéséről készített. 26. A JÓVÁHAGYOTT TÍPUSSAL EGYEZŐ KIVITELŰ GYÁRTMÁNY Minden, a jelen Előírás jóváhagyási jelével ellátott olyan jármű a látható szennyező anyagok emisszióját befolyásoló alkatrészei egyezzenek meg a jóváhagyott járműtípus alkatrészeivel Az előző 26.1 bekezdésben előírt egyező kivitelű gyártmány ellenőrzésére a jelen Előírásban jóváhagyási jellel ellátott egy db járművet kell kiválasztani a gyártási sorozatból A jóváhagyott típussal megegyező járművet a jóváhagyási értesítésben megadott leírás alapján ellenőrizzenek. Ellenőrző vizsgálatokat kell lefolytatni a következő feltételek között: egy nem bejáratott járművet vessenek alá a jelen Előírás 5. Mellékletében előírt terheletlen gyorsítási vizsgálatnak. A jármű akkor felel meg a jóváhagyott típusnak, ha a mért fényelnyelési együtthatója nem haladja meg 0,5 m -1 értéknél többel a jóváhagyási jelen feltüntetett számértéket (lásd a fenti bekezdést). A gyártó kérésére a kereskedelmi forgalomban kapható üzemanyag használható az etalon tüzelőanyag helyett. Vitás esetben az etalon üzemanyagot kell használni Ha a fenti bekezdésben említett vizsgálat során meghatározott számérték 0,5 m -1 értéknél többel haladja meg a jóváhagyási jelen feltüntetett számértéket, akkor a jármű motorját alá kell vetni állandó fordulatszám melletti vizsgálatnak a teljes terhelési görbe mentén, miként azt a

17 17. oldal jelen Előírás 4. Melléklete előírja. A látható emissziós szintek nem haladhatják meg a jelen Előírás 7. Mellékletében előírt határértékeket. 27. ELJÁRÁS A JÓVÁHAGYOTT TÍPUSTÓL ELTÉRŐ GYÁRTMÁNY ESETÉRE A jelen Előírás értelmében jóváhagyott járműtípustól a jóváhagyás megvonható, ha az nem elégíti ki a fenti bekezdésben lefektetett követelményeket vagy, ha a kiválasztott jármű vagy járművek nem állta, illetve nem állták ki sikeresen a fenti bekezdésben előírt vizsgálatokat Abban az esetben, ha az Egyezményhez csatlakozott és a jelen Előírást alkalmazó Szerződő Fél visszavon egy általa előzőleg engedélyezett jóváhagyást, erről haladéktalanul értesítenie kell az Egyezményhez csatlakozott és a jelen Előírást alkalmazó többi Szerződő Felet. a jóváhagyási értesítés egy példányával, amelynek végére keltezéssel és aláírással nagybetűkkel rá kell írnia a "APPROVAL WITHDRAWN" megjegyzést. 28. A GYÁRTÁS VÉGLEGES BESZÜNTETÉSE Ha a jóváhagyás birtokosa véglegesen beszünteti a jelen Előírás szerint jóváhagyott járműtípus gyártását, erről értesítenie kell a jóváhagyó hatóságot. Ez a hatóság az említett értesítés kézhezvétele után erről köteles értesíteni az Egyezményhez csatlakozott és a jelen Előírást alkalmazó többi Szerződő Felet a jóváhagyási értesítés egy példányával, amelynek végére keltezéssel és aláírással nagybetűkkel rá kell írnia a "PRODUCTION DICONTINUED" megjegyzést. 29. A JÓVÁHAGYÁSI VIZSGÁLATOKKAL MEGBÍZOTT MŰSZAKI SZOLGÁLAT, ÉS A JÓVÁHAGYÓ HATÓSÁG NEVE ÉS CÍME Az évi Egyezményhez csatlakozott és ezt az Előírást alkalmazó Szerződő Felek közöljék az Egyesült Nemzetek Titkárságával a jóváhagyási vizsgálatok lefolytatásáért felelős műszaki szolgálatok nevét és címét, és annak a hatóságnak a nevét és címét, ahova meg kell küldeni a jóváhagyásról vagy annak kiterjesztéséről, elutasításáról vagy visszavonásáról, vagy a gyártás végleges beszüntetéséről szóló, de más országban kiadott értesítéseket.

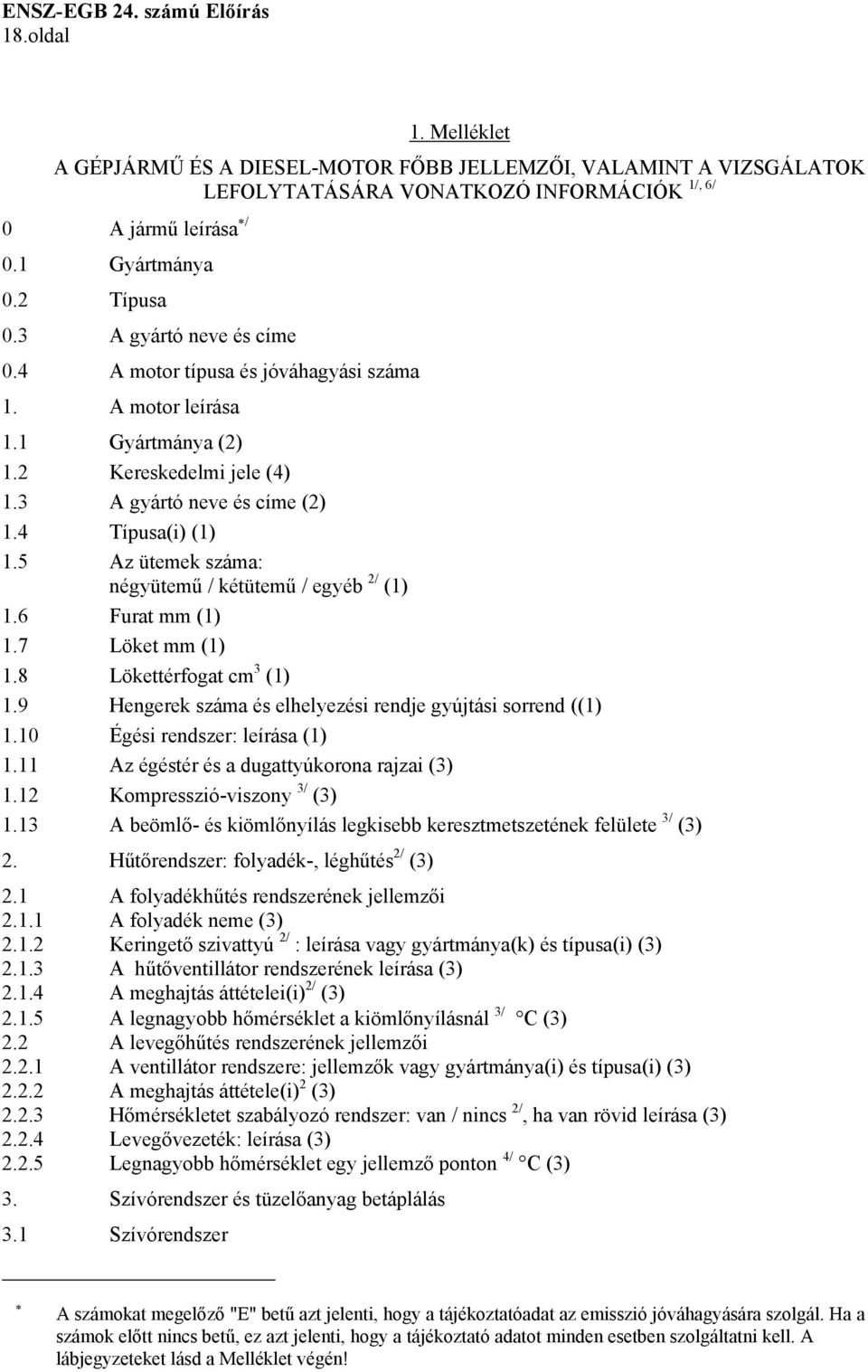

18 18.oldal 1. Melléklet A GÉPJÁRMŰ ÉS A DIESEL-MOTOR FŐBB JELLEMZŐI, VALAMINT A VIZSGÁLATOK 1/, 6/ LEFOLYTATÁSÁRA VONATKOZÓ INFORMÁCIÓK 0 A jármű leírása / 0.1 Gyártmánya 0.2 Típusa 0.3 A gyártó neve és címe 0.4 A motor típusa és jóváhagyási száma 1. A motor leírása 1.1 Gyártmánya (2) 1.2 Kereskedelmi jele (4) 1.3 A gyártó neve és címe (2) 1.4 Típusa(i) (1) 1.5 Az ütemek száma: négyütemű / kétütemű / egyéb 2/ (1) 1.6 Furat mm (1) 1.7 Löket mm (1) 1.8 Lökettérfogat cm 3 (1) 1.9 Hengerek száma és elhelyezési rendje gyújtási sorrend ((1) 1.10 Égési rendszer: leírása (1) 1.11 Az égéstér és a dugattyúkorona rajzai (3) 1.12 Kompresszió-viszony 3/ (3) 1.13 A beömlő- és kiömlőnyílás legkisebb keresztmetszetének felülete 3/ (3) 2. Hűtőrendszer: folyadék-, léghűtés 2/ (3) 2.1 A folyadékhűtés rendszerének jellemzői A folyadék neme (3) Keringető szivattyú 2/ : leírása vagy gyártmánya(k) és típusa(i) (3) A hűtőventillátor rendszerének leírása (3) A meghajtás áttételei(i) 2/ (3) A legnagyobb hőmérséklet a kiömlőnyílásnál 3/ C (3) 2.2 A levegőhűtés rendszerének jellemzői A ventillátor rendszere: jellemzők vagy gyártmánya(i) és típusa(i) (3) A meghajtás áttétele(i) 2 (3) Hőmérsékletet szabályozó rendszer: van / nincs 2/, ha van rövid leírása (3) Levegővezeték: leírása (3) Legnagyobb hőmérséklet egy jellemző ponton 4/ C (3) 3. Szívórendszer és tüzelőanyag betáplálás 3.1 Szívórendszer A számokat megelőző "E" betű azt jelenti, hogy a tájékoztatóadat az emisszió jóváhagyására szolgál. Ha a számok előtt nincs betű, ez azt jelenti, hogy a tájékoztató adatot minden esetben szolgáltatni kell. A lábjegyzeteket lásd a Melléklet végén!
