1 Tűzjelző ek TITANUS füstelszívó LSN TITANUS füstelszívó LSN Kiemelkedő hamisriasztás-szűrés intelligens LOGIC SENS jelfeldolgozással Az innovatív légáramlás-figyelés az egyfuratos felügyelettel együttesen képes észlelni az elzáródást és a törést Az első üzembe helyezést automatikus inicializálás könnyíti meg Egyszerű diagnózis az érzékelőmodul villogáskódja alapján vagy a DIAG diagnosztikai szoftverrel A csőtervezés egyszerű alkalmazása, szabadalmazott elszíváscsökkentő kal A TITANUS aspirációs füstérzékelő ek közvetlenül csatlakoznak a Local SecurityNetwork LSN hálózatra, amely egyszerre biztosítja a korai tűzfelismerést, valamint az eszköz felügyeletét. Alkalmazható légcsatornák felügyeletére is. Megbízható működésüket szennyezéssel szembeni ellenálló képességük, az érzékelők jeleinek hőmérsékletkompenzációja és a légnyomástól függő inicializációjuk biztosítja még bonyolult környezeti feltételek között is. A két TITANUS modell, a PRO SENS és a TITANUS TOP SENS a legújabb érzékelési technológiát alkalmazza. A ek egy vagy két érzékelőmodullal szerelhetők fel. Rendszeráttekintés Poz. Leírás 1 Cső/levegő bevezetés 2 Levegőminta-vételi nyílások 3 Ház 4 Detektormodul légáramlás-érzékelővel 5 Elszívó egység 6 Szellőzőnyílás 2 Főbb funkciók Az elszívóegység a cső meghatározott levegőmintavételi furatain keresztül levegőmintákat vesz a felügyeleti területről, és továbbítja a mintákat a detektormodulnak.

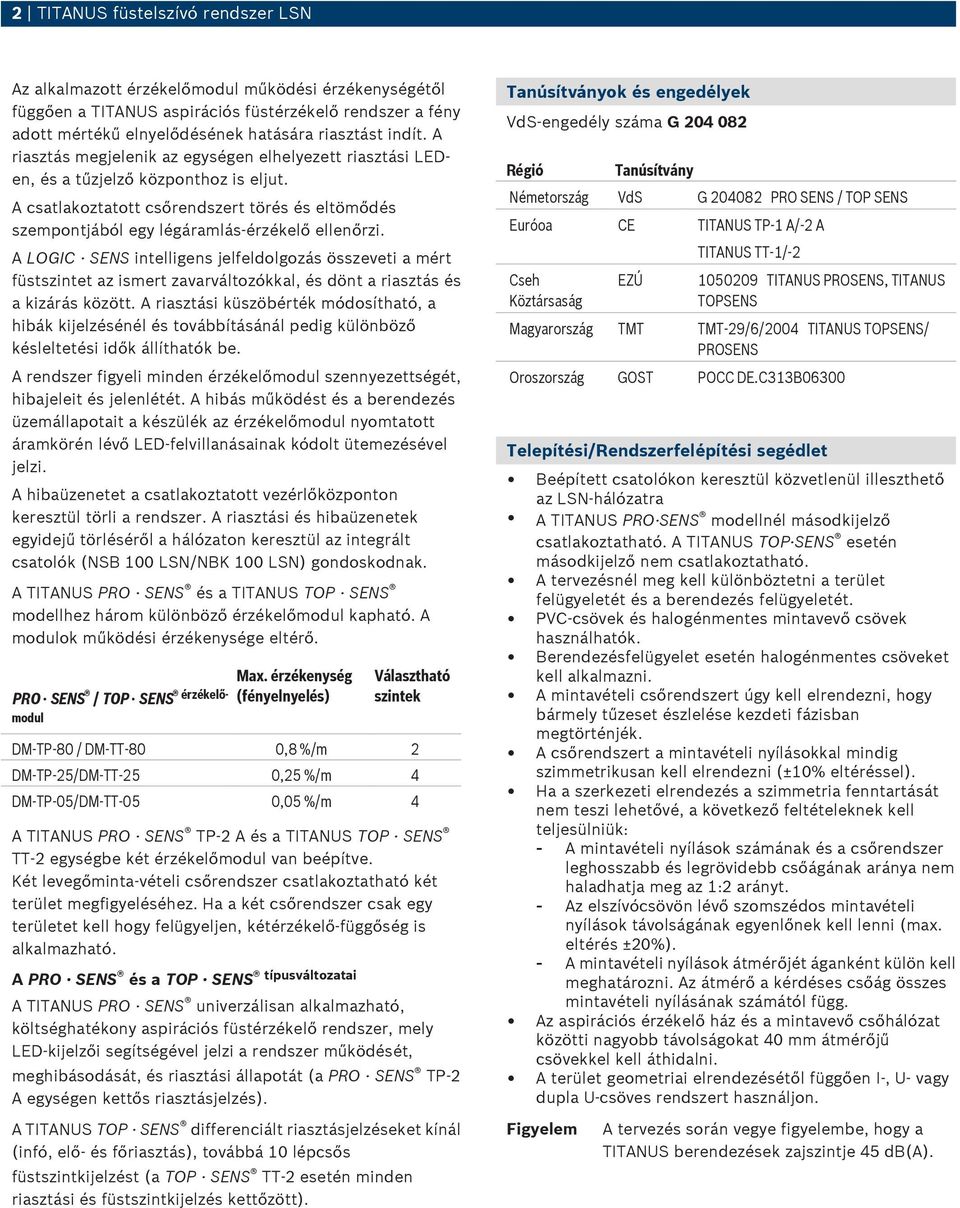

2 2 TITANUS füstelszívó LSN Az alkalmazott érzékelőmodul működési érzékenységétől függően a TITANUS aspirációs füstérzékelő a fény adott mértékű elnyelődésének hatására riasztást indít. A riasztás megjelenik az egységen elhelyezett riasztási LEDen, és a tűzjelző központhoz is eljut. A csatlakoztatott csőt törés és eltömődés szempontjából egy légáramlás-érzékelő ellenőrzi. A LOGIC SENS intelligens jelfeldolgozás összeveti a mért füstszintet az ismert zavarváltozókkal, és dönt a riasztás és a kizárás között. A riasztási küszöbérték módosítható, a hibák kijelzésénél és továbbításánál pedig különböző késleltetési idők állíthatók be. A figyeli minden érzékelőmodul szennyezettségét, hibajeleit és jelenlétét. A hibás működést és a berendezés üzemállapotait a készülék az érzékelőmodul nyomtatott áramkörén lévő LED-felvillanásainak kódolt ütemezésével jelzi. A hibaüzenetet a csatlakoztatott vezérlőközponton keresztül törli a. A riasztási és hibaüzenetek egyidejű törléséről a hálózaton keresztül az integrált csatolók (NSB 100 LSN/NBK 100 LSN) gondoskodnak. A TITANUS PRO SENS és a TITANUS TOP SENS modellhez három különböző érzékelőmodul kapható. A modulok működési érzékenysége eltérő. PRO SENS / TOP SENS érzékelőmodul Max. érzékenység (fényelnyelés) Választható szintek DM-TP-80 / DM-TT-80 0,8 %/m 2 DM-TP-25/DM-TT-25 0,25 %/m 4 DM-TP-05/DM-TT-05 0,05 %/m 4 A TITANUS PRO SENS TP-2 A és a TITANUS TOP SENS TT-2 egységbe két érzékelőmodul van beépítve. Két levegőminta-vételi cső csatlakoztatható két terület megfigyeléséhez. Ha a két cső csak egy területet kell hogy felügyeljen, kétérzékelő-függőség is alkalmazható. A PRO SENS és a TOP SENS típusváltozatai A TITANUS PRO SENS univerzálisan alkalmazható, költséghatékony aspirációs füstérzékelő, mely LED-kijelzői segítségével jelzi a működését, meghibásodását, és riasztási állapotát (a PRO SENS TP-2 A egységen kettős riasztásjelzés). A TITANUS TOP SENS differenciált riasztásjelzéseket kínál (infó, elő- és főriasztás), továbbá 10 lépcsős füstszintkijelzést (a TOP SENS TT-2 esetén minden riasztási és füstszintkijelzés kettőzött). Tanúsítványok és engedélyek VdS-engedély száma G Régió Tanúsítvány Németország VdS G PRO SENS / TOP SENS Euróoa CE TITANUS TP-1 A/-2 A Cseh Köztársaság EZÚ TITANUS TT-1/ TITANUS PROSENS, TITANUS TOPSENS Magyarország TMT TMT-29/6/2004 TITANUS TOPSENS/ PROSENS Oroszország GOST POCC DE.C313B06300 Telepítési/Rendszerfelépítési segédlet Beépített csatolókon keresztül közvetlenül illeszthető az LSN-hálózatra A TITANUS PRO SENS modellnél másodkijelző csatlakoztatható. A TITANUS TOP SENS esetén másodkijelző nem csatlakoztatható. A tervezésnél meg kell különböztetni a terület felügyeletét és a berendezés felügyeletét. PVC-csövek és halogénmentes mintavevő csövek használhatók. Berendezésfelügyelet esetén halogénmentes csöveket kell alkalmazni. A mintavételi csőt úgy kell elrendezni, hogy bármely tűzeset észlelése kezdeti fázisban megtörténjék. A csőt a mintavételi nyílásokkal mindig szimmetrikusan kell elrendezni (±10% eltéréssel). Ha a szerkezeti elrendezés a szimmetria fenntartását nem teszi lehetővé, a következő feltételeknek kell teljesülniük: - A mintavételi nyílások számának és a cső leghosszabb és legrövidebb csőágának aránya nem haladhatja meg az 1:2 arányt. - Az elszívócsövön lévő szomszédos mintavételi nyílások távolságának egyenlőnek kell lenni (max. eltérés ±20%). - A mintavételi nyílások átmérőjét áganként külön kell meghatározni. Az átmérő a kérdéses csőág összes mintavételi nyílásának számától függ. Az aspirációs érzékelő ház és a mintavevő csőhálózat közötti nagyobb távolságokat 40 mm átmérőjű csövekkel kell áthidalni. A terület geometriai elrendezésétől függően I, U vagy dupla U csöves t használjon. Figyelem A tervezés során vegye figyelembe, hogy a TITANUS berendezések zajszintje 45 db(a).

3 TITANUS füstelszívó LSN 3 Poz. A B C D E F A B C D E F A B C Megnevezés 1 I-cső 2 U-cső 3 Dupla U-cső D E F A B C A B C A B C A B C A gyorsabb észlelés érdekében inkább több kisebb ágat kell alkalmazni, mint kevesebb hosszabbat (legjobb az U- és a dupla-u cső). Irányváltoztatás esetén jobb az íves cső, mint a könyökös megoldás. Kritikus helyeken a szállítás sebességének fokozására a ventilátor feszültsége 6,9 V-ról 9 V-ra növelhető. Érzékenység beállítása Az egyes érzékelési pontok (mintavételi nyílások) működési érzékenysége, vagyis az S DP a következőktől függ: - alkalmazott érzékelőmodul - az érzékelőmodulon kiválasztott S TITANUS érzékenységi szint - az érzékelőmodulonkénti tervezett érzékelési pontok száma a ben, N proj. DP Az egyedi S DP érzékelési pontok érzékenysége a következőképpen számítható ki: S DP = S TITANUS x N proj. DP Az érzékelőmoduloknál a következő S TITANUS érzékenységi szintek között választhat (a méterenkénti fényelnyelés %-ában megadva): Érzékelőmodul DM-TP-05-ös típus DM-TT-05-ös típus Érzékelőmodul DM-TP-25-ös típus DM-TT-25-ös típus Érzékelőmodul DM-TP-80-as típus DM-TT-80-as típus 0,4%/m 2 %/m nem alkalmazható 0,2 %/m 1 %/m nem alkalmazható 1 %/m 0,5 %/m 1,6 %/m 0,05 %/m 0,25 %/m 0,8 %/m A mintavevő furatok elhelyezésének irányelvei mindíg megegyeznek a pontszerű füstérzékelőkre vonatkozóakkal. Itt győződjön meg róla, hogy az egyes S DP érzékelési pontokon a 3,5 %/m érzékenység biztosított. Több, aspirációs füstérzékelő rel felszerelt terület megfigyelése esetén a mintavételi nyílások teljes érzékenysége zárt területen érje el a 3,5 %/m értékét. Ha nem éri el ezt az értéket, nagyobb érzékenységet érdemes beállítani. A tűz irányától és a környezeti feltételektől függően az aktuális válaszadási érzékenység általában nagyobb az S DP -érzékelési pont számított érzékenységénél, mivel feltételezhető, hogy több mintavételi nyílást füst tömít el (kollektív hatás). Tervezési határértékek Két mintavételi nyílás közötti minimális csőhossz: 0,1 m Két mintavételi nyílás közötti maximális csőhossz: 12 m Maximális megfigyelési terület mintavételi nyílásokként: m 2 a DM TP 05 és a DM TP 25 érzékelőmodulok esetén - 2 a DM TP 80 érzékelőmodul esetén Egy csőben maximum 24 mintavételi nyílás lehet Max. csőhossz / max.teljes felügyelt terület csőenként (két érzékelőmodul használata esetén ez megduplázódik): m / 2880 m 2 (VdS-kompatibilis) - Furatonkénti felügyelettel: 140 m / 1680 m 2 Szabványos tervezés a VdS alapján I-cső U-cső Dupla U- cső Min. távolság RAS - 1. LNy 1) 4 m 4 m 4 m Max. távolság RAS - 1. LNy 20 m 20 m 20 m Max. ághossz - ventillátor tápfeszültség 6,9 - ventillátor tápfeszültség 9 V Max. teljes csőhossz 2) - ventillátor tápfeszültség 6,9 - ventillátor tápfeszültség 9 V 80 m 80 m 100 m 70 m 140 m 1 30 m 40 m 140 m 180 m Min. 2 LNy közötti távolság 4 m 4 m 4 m Max. 2 LNy közötti távolság 12 m 12 m 12 m Max. sz. LNy 2) ) LNy = Levegőmintavételi nyílás 2) Csőenként, vagyis TITANUS PRO SENS TP 2 A és TITANUS TOP SENS TT 2 esetén duplázódnak az értékek

4 4 TITANUS füstelszívó LSN A táblázatban felsorolt levegőmintavételi nyílás átmérők (Ø mm-ben) elszíváscsökkentő használatával, a megfelelő perforációátmérővel értendők. I-cső Levegőmintavételi nyílások száma A 6,0 5,0 4,2 3,8 3,2 3,0 2,5 2,5 A 6,8 5,2 4,4 3,8 3,2 3,0 2,5 2,5 C - 5,2 4,6 4,0 3,6 3,0 3,0 2,5 D - - 4,6 4,0 3,6 3,4 3,0 3,0 E ,4 4,0 3,4 3,4 3,0 F ,0 3,8 3,4 3,4 G ,8 3,8 3,4 H ,8 3,8 I ,8 J K L M N O P I-cső (folytatás) Levegőmintavételi nyílások száma A 2,0 2,0 2,0 2,0 2,0 2,0 2,0 A 2,0 2,0 2,0 2,0 2,0 2,0 2,0 C 2,5 2,0 2,0 2,0 2,0 2,0 2,0 D 2,5 2,5 2,5 2,0 2,0 2,0 2,0 E 3,0 2,5 2,5 2,5 2,5 2,5 2,5 F 3,0 3,0 2,5 2,5 2,5 2,5 2,5 G 3,4 3,0 3,0 2,5 2,5 2,5 2,5 H 3,4 3,4 3,0 3,0 2,5 2,5 2,5 I 3,6 3,4 3,0 3,0 3,0 3,0 3,0 J 3,6 3,6 3,4 3,0 3,0 3,0 3,0 K - 3,6 3,4 3,4 3,0 3,0 3,0 L - - 3,4 3,4 3,4 3,0 3,0 M ,4 3,4 3,4 3,4 N ,4 3,4 3,4 O ,4 3,4 P ,4 A-P = levegőmintavételi nyílások megnevezése U-cső Csőenkénti levegőmintavételi nyílások száma A 5,2 3,6 3,4 3,2 2,5 2,5 2,0 2,0 2,0 A - 4,0 3,4 3,2 3,0 2,5 2,0 2,0 2,0 C - - 3,6 3,4 3,0 2,5 2,5 2,0 2,0 D ,4 3,2 3,0 2,5 2,5 2,0 E ,2 3,0 3,0 2,5 2,5 F ,2 3,0 3,0 2,5 G ,2 3,0 2,5 H ,0 3,0 I ,0 A-I = levegőmintavételi nyílások megnevezése Dupla U-cső Csőenkénti levegőmintavételi nyílások száma A 4,0 3,0 2,5 2,0 2,0 2,0 A - 3,4 3,0 2,5 2,0 2,0 C - - 3,0 3,0 2,5 2,0 D ,0 2,5 2,5 E ,0 2,5 F ,0 A-I = levegőmintavételi nyílások megnevezése Tervezés hosszú gyűjtőcsövekkel F E D C B A A A tervezésnél 40 mm átmérőjű csövekkel kell számolni. Ez a korábban említett csőkonfigurációk esetén is így van. Területfelügyelet esetén a következő határértékekkel kell számolni: Csőátmérő 25 mm 40 mm Max. hosszúság A - ventillátor tápfeszültség 20 m 6,9 20 m - ventillátor tápfeszültség 9 V Max. hosszúság B - ventillátor tápfeszültség 6,9 80 m - ventillátor tápfeszültség 9 V A B 80 m C B D E F

5 2 TITANUS füstelszívó LSN 5 Tervezés magas raktárépületek esetén C B A 25 mm: max. 4 x 20 m U-cső Minden LNy Csőenkénti levegőmintavételi nyílások (LNy) száma ,0 4,4 3,6 3,2 3,0 3,0 2,5 2,5 2,5 Poz. 1 Fő cső 2 Ágak 1 Megnevezés 40 mm: max. 100 m Magas raktárépületben egy fő csövet kell telepíteni, amelyből elágazásszerűen távoznak a szellőzőcsövek. A következő korlátozások érvényesek: - Max. csőhossz 180 m (4 x 20 m az ágaknál m a fő csőnél) - Max. fő cső hosszúság 100 m, fő cső átmérője 40 mm Egyszerűsített tervezés A berendezések és kisebb helyek védelmére az egyszerűsített tervezést kell alkalmazni. Az ilyen tervezés előnye, hogy a levegőmintavételi nyílások szabványos átmérőjűek. I-cső U-cső Min. távolság RAS - 1. LNy 1) 2 m 2 m 2 m Dupla U- cső Max. távolság RAS - 1. LNy 20 m 20 m 20 m Max. ághossz 20 m 20 m 20 m Max. teljes csőhossz 2) 25 mm Ø 40 m 100 m Min. 2 LNy közötti távolság 0,1m 0,1m 0,1m Max. 2 LNy közötti távolság 4 m 4 m 4 m Max. sz. LNy 2) ) LNy = Levegőmintavételi nyílás 2) Csőenként, vagyis TITANUS PRO SENS TP 2 A és TITANUS TOP SENS TT 2 esetén duplázódnak az értékek I-cső Minden LNy Levegőmintavételi nyílások (LNy) száma ,0 5,0 4,4 4,0 3,6 3,4 3,2 3,0 3,0 I-cső (folytatás) Minden LNy Csőenkénti levegőmintavételi nyílások (LNy) száma ,0 3,0 2,5 2,5 2,5 2,5 2,5 2,5 Dupla U-cső Minden LNy Csőenkénti levegőmintavételi nyílások (LNy) száma ,0 3,4 3,0 2,5 2,0 Tervezés egyenkénti szívónyílás-felügyelettel I-cső U-cső Min. távolság RAS - 1. LNy 1) 4 m 4 m 4 m Dupla U- cső Max. távolság RAS - 1. LNy 20 m 20 m 20 m Max. ághossz - szellőzőfeszültség 6,9 V - szellőzőfeszültség 9 V Max. teljes csőhossz 2) - szellőzőfeszültség 6,9 V - szellőzőfeszültség 9 V 40 m 80 m 40 m 50 m 100 m 120 m 20 m 30 m 100 m 140 m Min. 2 LNy közötti távolság 4 m 4 m 4 m Max. 2 LNy közötti távolság 12 m 12 m 12 m Max. sz. LNy 2) ) LNy = Levegőmintavételi nyílás 2) Csőenként, vagyis TITANUS PRO SENS TP 2 A és TITANUS TOP SENS TT 2 esetén duplázódnak az értékek A légáramlás-figyelő aktivációs küszöbét az érzékelőmodulon található DIP kapcsolóval lehet beállítani. I-cső Levegőmintavételi nyílások száma A 6,0 5,0 4,2 3,8 3,2 3,0 2,5 2,5 2,0 A 6,8 5,2 4,4 3,8 3,2 3,0 2,5 2,5 2,0 C - 5,2 4,6 4,0 3,6 3,0 3,0 2,5 2,5 D 4,6 4,0 3,6 3,4 3,0 3,0 2,5 E 4,4 4,0 3,4 3,4 3,0 3,0 F 4,0 3,8 3,4 3,4 3,0 G 3,8 3,8 3,4 3,4 H 3,8 3,8 3,4

6 6 TITANUS füstelszívó LSN I-cső I 3,8 3,6 J 3,6 A-J = levegőmintavételi nyílások megnevezése I-cső aktiváló küszöbértékei Beállítási szint Levegőmintavételi nyílások száma * III III II I I * O O III III II I I - - 3* O O O O III III II I I 4* O O O O O O III II I 5* O O O O O O O O II * Az X szinten érzékelt elzáródott nyílások észlelt száma - nem lehetséges/o nem praktikus Példa az aktivációs küszöb beállítására: ha a összesen 8 levegőmintavételi nyílásból 3 eltömődését észleli, állítsa a légáramlás-figyelő kapcsolóját a II. szintre. U-cső Csőenkénti levegőmintavételi nyílások száma A 5,2 3,6 3,4 3,2 2,5 2,5 2,0 A - 4,0 3,4 3,2 3,0 2,5 2,5 C - - 3,6 3,4 3,0 2,5 2,5 D ,4 3,2 3,0 2,5 E ,2 3,0 3,0 F ,2 3,0 G ,2 A-G = levegőmintavételi nyílások megnevezése U-cső aktiváló küszöbértékei Beállítási szint Csőenkénti levegőmintavételi nyílások száma * III II I * O III II I * O O III II I - - 4* O O O III II I - 5* O O O O III II I 6* O O O O O III II 7* O O O O O O III *Az X szinten érzékelt elzáródott nyílások észlelt száma - nem lehetséges/o nem praktikus Dupla U-cső Csőenkénti levegőmintavételi nyílások száma A 4,0 3,0 2,5 A - 3,4 3,0 C - - 3,0 A-C = levegőmintavételi nyílások megnevezése Dupla-U cső aktivációs küszöbértékei Beállítási szint Csőenkénti levegőmintavételi nyílások száma * I - - 2* II I - 3* O II I 4* O III II 5* O O III 6* O O III *Az X szinten érzékelt elzáródott nyílások észlelt száma - nem lehetséges/o nem praktikus Tervezés mesterséges áramoltatás esetén A TITANUS aspirációs ek alacsony sebességű egységekben használhatóak (max. légsebesség10 m/s). A csőt a szellőzőcsatornában a lehető legtávolabb kell elhelyezni a zajcsökkentő egységektől, légterelő lapoktól és csőkönyököktől. Az ilyen akadályoktól számított távolság legalább a légcsatorna legkisebb átmérőjének háromszorosa legyen. Ha a csőt a légterelő lapok, zajcsökkentő egységek vagy csőkönyökök mögé kényszerül szerelni, a nagy sebességű területeket figyelni kell A csatornába belépő csövek, valamint a csatornán kívüli cső légmentes legyen. Légvisszavezetéssel kell megoldani a füstérzékelő és a levegőmintavételi csőek közti különböző nyomású területeket. A légvisszavezetés és a beszívó rész között legalább 2 m legyen a távolság. A visszavezetés nyitott vége 45 fokban legyen megdöntve. Ha a 2 m-es távolság nem tartható fenn, a csöveket úgy kell beállítani, hogy nyomáscsökkenés jöjjön létre a beszívó és az ürítő rész között, különböző sebességű területeken. A levegőmintavételi nyílások elrendezése a légáram ellenében történjen. A csővégen furat nélküli zárósapka található. A levegőmintavételi nyílások átmérői az érzékelési pontok számától függenek, akárcsak az egyszerűsített tervezés esetében. A következő határértékek alkalmazhatók a levegőmintavételi nyílások egymáshoz és a csatorna falától való távolságára:

7 TITANUS füstelszívó LSN 7 Csatorna keresztmetszet 0,5 m² Csatorna keresztmetszet > 0,5 m² Távolság, LNy - fal mm mm LNy-k közti távolságok 100 mm 150 mm LNy = Levegőmintavételi nyílás Tartozékok Berendezés típusa TITANUS teljes modell PRO SENS TP 1 teljes modell DM TP 80 érzékelőmodullal PRO SENS TP 1 A PRO SENS TP 2 A TOP SENS TT 1 TOP SENS TT 2 Figyelem A következő típushoz PRO SENS TP 1 A PRO SENS TP 2 A TOP SENS TT 1 TOP SENS TT 2 Darabszá m Alkatrészek 1 Teljes modell, benne TITANUS PRO SENS TP 1 A alapegység, valamint egy DM TP 80 érzékelőmodul 1 TITANUS PRO SENS TP 1 alapegység, csőek csatlakoztatásához 1 TITANUS PRO SENS TP 2 alapegység két cső csatlakoztatásához vagy egy, kétérzékelő-függőségű csőhez 1 TITANUS TOP SENS TT 1 alapegység, egy cső csatlakoztatásához 1 TITANUS TOP SENS TT 2 alapegység két cső csatlakoztatásához vagy egy, kétérzékelő-függőségű csőhez Az alapegységekhez az egy vagy két érzékelőmodult külön meg kell rendelni (lásd a táblázatot): Darabszá m Szükséges érzékelőmodulok 1 Vagy DM-TP-80, DM-TP-25 vagy DM TP 05 2 DM-TP-80, DM-TP-25 és/vagy DM TP 05 1 Vagy DM-TT-80, DM-TT-25 vagy DM TT 05 2 DM-TT-80, DM-TT-25 és/vagy DM TT 05 Műszaki specifikációk TITANUS PRO SENS TP-1 A / PRO SENS TP-2 A Elektromos jellemzők Üzemi feszültség Indítóáram (24 V-on) Áramfelvétel (24 V mellett) Készenléti állapotban, szellőzőfeszültség 6,9 V Készenléti állapotban, szellőzőfeszültség 9 V Riasztási állapotban, szellőzőfeszültség 6,9 V Riasztási állapotban, szellőzőfeszültség 9 V Riasztási és hibajelző relék érintkezőterhelése Megszakító teljesítmény Mechanikus jellemzők 24 V DC (14-30 V DC) 300 ma / 320 ma 230 ma / 2A 280 ma / 320 ma 240 ma / 310 ma 300 ma / 370 ma 1 A, 30 V DC Max. 24 W A készülék kijelzői Üzemben Zöld LED Hiba Sárga LED Riasztás 1 vörös LED / 2 vörös LED Kúpos csatornacsatlakozások Ø 25 mm-hez Elszívócső 1 cső / 2 cső Légvisszavezetés 1 cső Kábelbevezető nyílások 5 x M 20 és 2 x M 25 Méretek (ma x szé x mé) Tömeg Ház anyaga 292 x 200 x 113 mm 1,5 kg / 1,6 kg Műanyag (ABS) Ház színe Papiruszfehér, RAL 9018 Környezeti feltételek Védelmi kategória az EN alapján IP 20 Engedélyezett hőmérsékleti tartomány TITANUS PRO SENS 0 C +50 C Cső -20 C +60 C Megengedett relatív páratartalom (lecsapódásmentes) Különleges jellemzők % Zajszint 45 db(a) Működési érzékenység (max. fényelnyelés) DM-TP-80 érzékelőmodul 0,8 %/m DM-TP-25 érzékelőmodul 0,25 %/m DM-TP-05 érzékelőmodul 0,05 %/m Ventilátor élettartama (12 V) óra 24 C-on

8 8 TITANUS füstelszívó LSN TITANUS TOP SENS TT-1 / TOP SENS TT-2 Elektromos jellemzők Üzemi feszültség Indítóáram (24 V mellett) Áramfelvétel (24 V mellett) Készenléti állapotban, szellőzőfeszültség 6,9 V Készenléti állapotban, szellőzőfeszültség 9 V Riasztási állapotban, szellőzőfeszültség 6,9 V Riasztási állapotban, szellőzőfeszültség 9 V Riasztási és hibajelző relék érintkezőterhelése Megszakító teljesítmény Mechanikus jellemzők 24 V DC (14 30 V DC) 300 ma / 330 ma 230 ma / 275 ma 300 ma / 340 ma 300 ma / 350 ma 3A / 430 ma 1 A, 30 V DC Max. 24 W A készülék kijelzői Üzemben Zöld LED Hiba Sárga LED Szintjelző 1 x / 2 x füstszintkijelző, egyenként 10 szegmenssel (1-10) Riasztás 1 x 3 / 2 x 3 vörös LED Riasztási információ Előriasztás Fő riasztás Kúpos csatornacsatlakozások Ø 25 mm-hez Elszívócső 1 cső / 2 cső Légvisszavezetés 1 cső Kábelbevezető nyílások 5 x M 20 és 2 x M 25 Méretek (ma x szé x mé) Tömeg Ház anyaga 292 x 200 x 113 mm Kb. 1,5 kg / 1,6 kg Műanyag (ABS) Ház színe Papiruszfehér, RAL 9018 Környezeti feltételek Védelmi kategória az EN szabvány alapján IP 20 Engedélyezett hőmérsékleti tartomány TITANUS TOP SENS 0 C +50 C Cső -20 C +60 C Megengedett relatív páratartalom (lecsapódásmentes) % Különleges jellemzők Zajszint 45 db(a) Működési érzékenység (max. fényelnyelés) DM-TT-80 érzékelőmodul 0,8 %/m DM-TT-25 érzékelőmodul 0,25 %/m DM-TT-05 érzékelőmodul 0,05 %/m Ventilátor élettartama (12 V) óra 24 C-on Rendelési információ TITANUS PRO SENS TP 1 A teljes készülék TITANUS PRO SENS TP-1 A alapkészülék TITANUS PRO SENS TP-2 A alapkészülék két cső csatlakoztatásához vagy egy cső csatlakoztatásához kétérzékelőfüggőséggel (keresztirányú zónázás nem lehetséges!) DM-TP-80 érzékelőmodul TITANUS PRO SENS TP-1 A és TP-2 A alapegységhez, max. 0,8%/m fényelnyeléssel DM-TP-25 érzékelőmodul TITANUS PRO SENS TP-1 A és TP-2 A alapegységhez, max. 0,25%/m fényelnyeléssel DM-TP-05 érzékelőmodul TITANUS PRO SENS TP-1 A és TP-2 A alapegységhez, max. 0,05%/m fényelnyeléssel TITANUS TOP SENS TT 1 alapkészülék egy cső csatlakoztatásához TITANUS TOP SENS TT 2 alapkészülék két cső csatlakoztatásához vagy egy cső csatlakoztatásához kétzóna-függőséggel (keresztirányú zónázás nem lehetséges!) DM-TT-80 érzékelőmodul FAS-420-as sorozatú füstérzékelőkhöz és TOP SENS TT-1/TT 2 TITANUS-alapegységekhez max. 0,8%/m fényelnyeléssel DM-TT-25 érzékelőmodul FAS-420-as sorozatú füstérzékelőkhöz és TOP SENS TT-1/TT 2 TITANUS-alapegységekhez max. 0,25%/m fényelnyeléssel DM-TT-05 érzékelőmodul FAS-420-as sorozatú füstérzékelőkhöz és TOP SENS TT-1/TT 2 TITANUS-alapegységekhez max. 0,05%/m fényelnyeléssel TITANUS TP-1Acompl TITANUS TP-1Abasic TITANUS TP-2Abasic TITANUS DM-TP-80 TITANUS DM-TP-25 TITANUS DM-TP-05 TITANUS TT-1 basic TITANUS TT-2 basic TITANUS DM-TT-80 TITANUS DM-TT-25 TITANUS DM-TT-05

9 TITANUS füstelszívó LSN 9 Rendelési információ Rendelési információ Hardvertartozékok MT-1 felszerelése FAS-ASD-DIAG diagnosztikai szoftver A FAS-ASD-DIAG diagnosztikai szoftver lehetővé teszi a csatolt aspirációs ekben tárolt adatok kiolvasását, javaslatot ad a hibák kijavítására. Csatlakozó kábel USB-porttal, valamint IRporttal ellátott diagnosztikai berendezés tartozéka a szoftvernek Teszt csővezeték Teszt adapter AF-BR jelölőszalagok az elszíváscsökkentő hoz TITANUS MT-1 mount FAS-ASD-DIAG RAS test pipe RAS test adapter TITANUS AF-BR AF-5.2, 5,2 mm-es elszíváscsökkentő AF-5.6, 5,6 mm-es elszíváscsökkentő AF-6.0, 6,0 mm-es elszíváscsökkentő AF-6.8, 6,8 mm-es elszíváscsökkentő AF-7.0, 7,0 mm-es elszíváscsökkentő TITANUS AF-5.2 TITANUS AF-5.6 TITANUS AF-6.0 TITANUS AF-6.8 TITANUS AF-7.0 AF-2.0, 2,0 mm-es elszíváscsökkentő TITANUS AF-2.0 AF-2.5, 2,5 mm-es elszíváscsökkentő TITANUS AF-2.5 AF-3.0, 3,0 mm-es elszíváscsökkentő TITANUS AF-3.0 AF-3.2, 3,2 mm-es elszíváscsökkentő TITANUS AF-3.2 AF-3.4, 3,4 mm-es elszíváscsökkentő TITANUS AF-3.4 AF-3.6, 3,6 mm-es elszíváscsökkentő TITANUS AF-3.6 AF-3.8, 3,8 mm-es elszíváscsökkentő TITANUS AF-3.8 AF-4.0, 4,0 mm-es elszíváscsökkentő TITANUS AF-4.0 AF-4.2, 4,2 mm-es elszíváscsökkentő TITANUS AF-4.2 AF-4.4, 4,4 mm-es elszíváscsökkentő TITANUS AF-4.4 AF-4.6, 4,6 mm-es elszíváscsökkentő TITANUS AF-4.6 AF-5.0, 5,0 mm-es elszíváscsökkentő TITANUS AF-5.0
