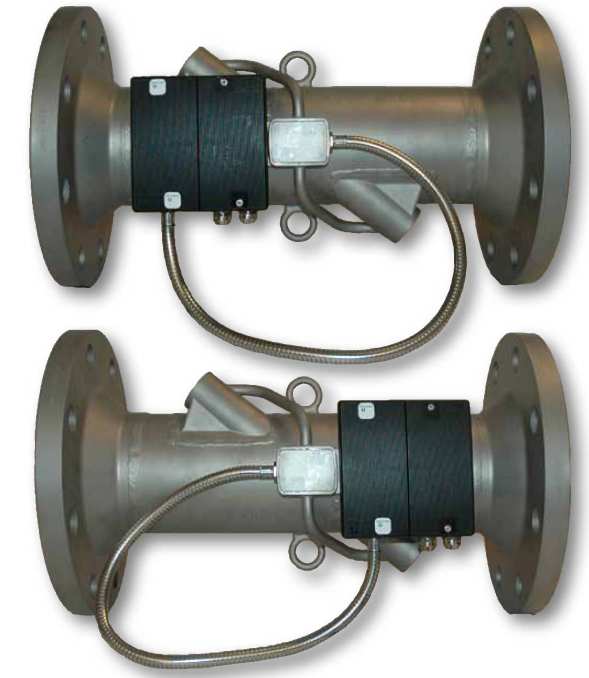

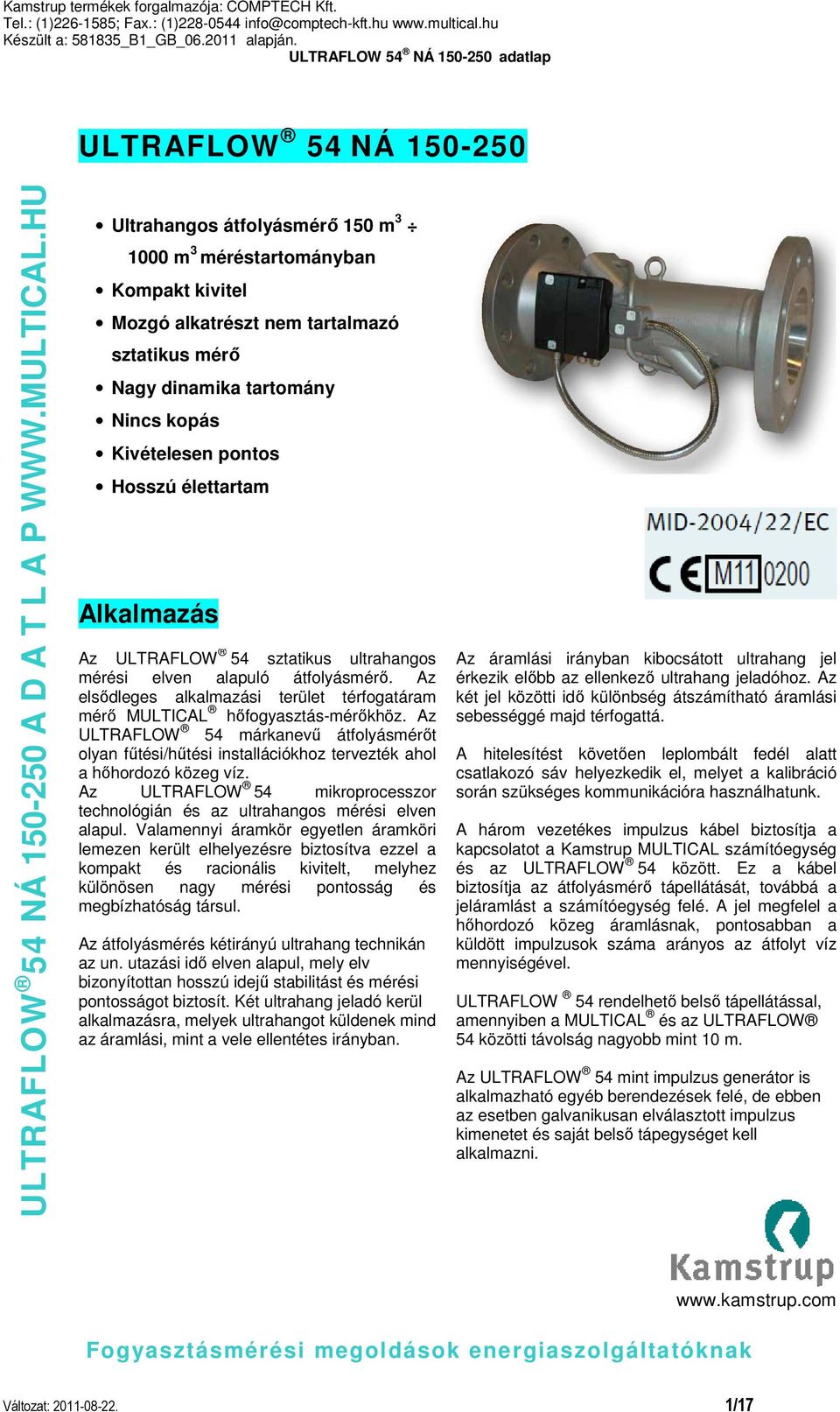

1 ULTRAFLOW 54 NÁ ULTRAFLOW 54 NÁ A D A T L A P Ultrahangos átfolyásmérő 150 m m 3 méréstartományban Kompakt kivitel Mozgó alkatrészt nem tartalmazó sztatikus mérő Nagy dinamika tartomány Nincs kopás Kivételesen pontos Hosszú élettartam Alkalmazás Az ULTRAFLOW 54 sztatikus ultrahangos mérési elven alapuló átfolyásmérő. Az elsődleges alkalmazási terület térfogatáram mérő MULTICAL hőfogyasztás-mérőkhöz. Az ULTRAFLOW 54 márkanevű átfolyásmérőt olyan fűtési/hűtési installációkhoz tervezték ahol a hőhordozó közeg víz. Az ULTRAFLOW 54 mikroprocesszor technológián és az ultrahangos mérési elven alapul. Valamennyi áramkör egyetlen áramköri lemezen került elhelyezésre biztosítva ezzel a kompakt és racionális kivitelt, melyhez különösen nagy mérési pontosság és megbízhatóság társul. Az átfolyásmérés kétirányú ultrahang technikán az un. utazási idő elven alapul, mely elv bizonyítottan hosszú idejű stabilitást és mérési pontosságot biztosít. Két ultrahang jeladó kerül alkalmazásra, melyek ultrahangot küldenek mind az áramlási, mint a vele ellentétes irányban. Az áramlási irányban kibocsátott ultrahang jel érkezik előbb az ellenkező ultrahang jeladóhoz. Az két jel közötti idő különbség átszámítható áramlási sebességgé majd térfogattá. A hitelesítést követően leplombált fedél alatt csatlakozó sáv helyezkedik el, melyet a kalibráció során szükséges kommunikációra használhatunk. A három vezetékes impulzus kábel biztosítja a kapcsolatot a Kamstrup MULTICAL számítóegység és az ULTRAFLOW 54 között. Ez a kábel biztosítja az átfolyásmérő tápellátását, továbbá a jeláramlást a számítóegység felé. A jel megfelel a hőhordozó közeg áramlásnak, pontosabban a küldött impulzusok száma arányos az átfolyt víz mennyiségével. ULTRAFLOW 54 rendelhető belső tápellátással, amennyiben a MULTICAL és az ULTRAFLOW 54 közötti távolság nagyobb mint 10 m. Az ULTRAFLOW 54 mint impulzus generátor is alkalmazható egyéb berendezések felé, de ebben az esetben galvanikusan elválasztott impulzus kimenetet és saját belső tápegységet kell alkalmazni. Változat: /17
2 Tartalom Alkalmazás 1 Típusvizsgálati adatok (Jóváhagyott jellemzők) 3 Műszaki adatok 4 Felhasznált anyagok 5 Típusok összefoglalása 5 Méretek 6 Nyomásveszteség 7 Nyomásveszteség diagram 7 Installáció (készülék telepítése) 8 Egyenes bevezető szakasz ULTRAFLOW 54 -hez 12 Üzemi nyomás 13 Csatlakozás a számítóegységhez 13 ULTRAFLOW 54 típusszámok MULTICAL számítóegységhez Típusszám elrendezés külön rendelt ULTRAFLOW 54-hez ULTRAFLOW 54 típusszámok, külön rendelése esetén Táp és kimeneti modulok típus szám áttekintése Programozási változatok és impulzus szélesség Tartozékok 17 Változat: /17
3 Típusvizsgálati adatok Mérőeszköz irányelv (MID) Az ULTRAFLOW 54 típus vizsgálta a MID-2004/22/ előírásainak megfelelően történt. Jegyzőkönyv számok: B-Module DK-0200-MI D-Module DK-0200-MIQA-001 Kérjük lépjen kapcsolatba a Comptech Kft.-vel a típusvizsgálattal kapcsolatos további információért. Műszaki adatok Elektromos adatok Tápfeszültség Tápegység -galvanikus kimeneti modul (Y=1) -galvanikus kimeneti modul (Y=2) Telep Telepcsere intervallum Hálózati tápellátás Teljesítmény felvétel Back-up tápellátás Kábelhossz -galvanikus kimeneti modul (Y=1) -galvanikus kimeneti modul (Y=2) EMC adat CE- jelölés A 65-S és 65-R típusú ULTRAFLOW 54megfelel az alábbi előírásoknak: EMC-irányelv LV- irányelv PE-irányelv 3,6 V +0,1V Tápellátás a MULTICAL -ból 2004/108/EC 2006/95/EC (Pulse Transmiter-el vagy a PULSE Divider-el együtt.) 97/23/EC (NÁ150 NÁ1000 kategória II,) 3,65 V DC, D-Cella líthium 6 tbat < 35 C 230VAC+15/-30%,50 Hz 24 VAC + 30%,50 Hz <1W Integrált szuper kapacitás, mely eliminálja a kisebb működési zavarokat pl. rövid idejű áramszünet. Max. 10 m tápellátás a számítóegységből Számítóegységtől függ (használjon saját tápegységet) Megfelel DS/EN 1434:2007 C osztály, MID E1 and E2 Változat: /17

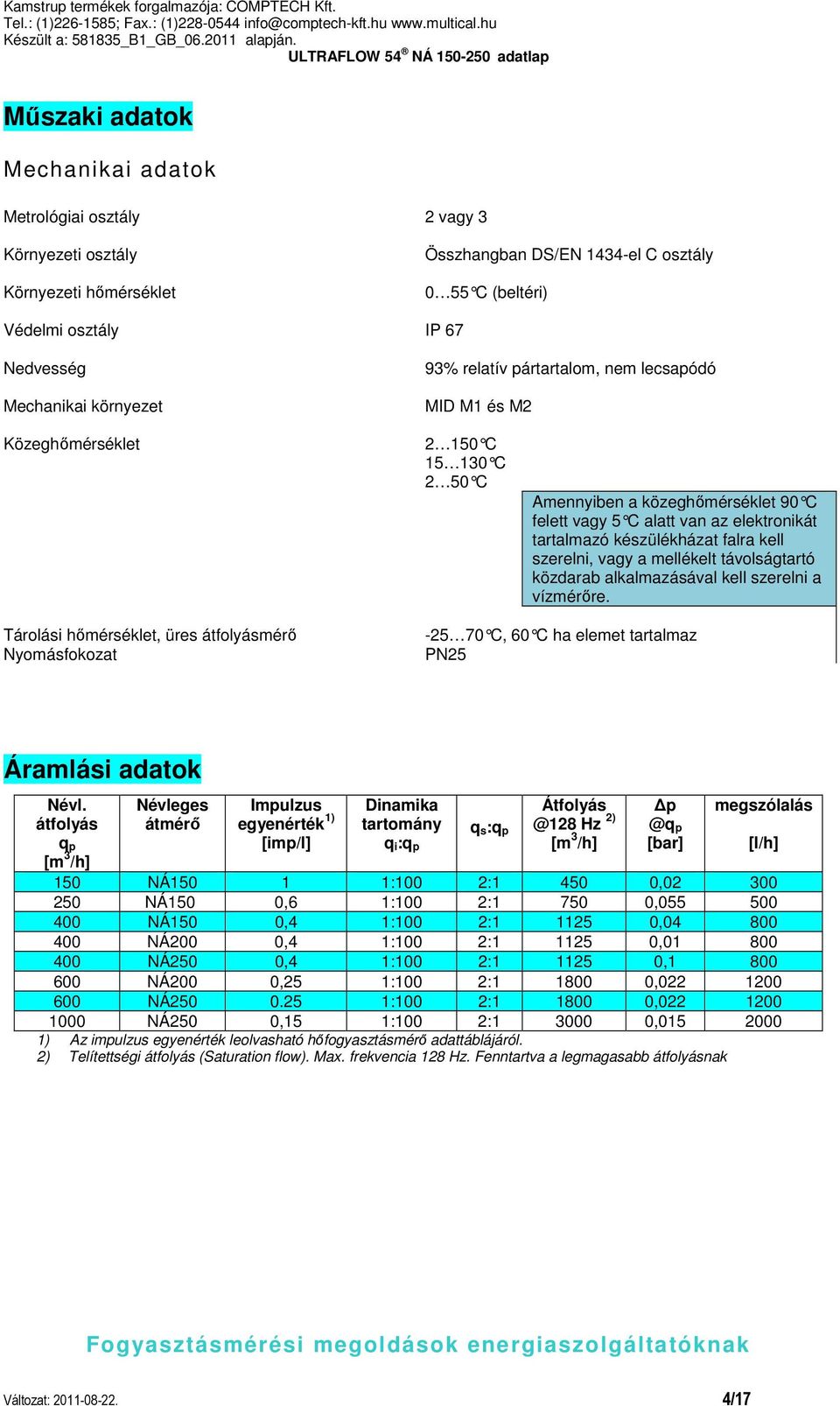

4 Műszaki adatok Mechanikai adatok Metrológiai osztály Környezeti osztály Környezeti hőmérséklet Védelmi osztály Nedvesség Mechanikai környezet 2 vagy 3 Összhangban DS/EN 1434-el C osztály 0 55 C (beltéri) IP 67 93% relatív pártartalom, nem lecsapódó MID M1 és M2 Közeghőmérséklet C C 2 50 C Amennyiben a közeghőmérséklet 90 C felett vagy 5 C alatt van az elektronikát tartalmazó készülékházat falra kell szerelni, vagy a mellékelt távolságtartó közdarab alkalmazásával kell szerelni a vízmérőre. Tárolási hőmérséklet, üres átfolyásmérő Nyomásfokozat C, 60 C ha elemet tartalmaz PN25 Áramlási adatok Névl. átfolyás q p Névleges átmérő Impulzus egyenérték 1) [imp/l] Dinamika tartomány q i:q p q s:q p Hz 2) p [bar] megszólalás 150 NÁ :100 2: , NÁ150 0,6 1:100 2: , NÁ150 0,4 1:100 2: , NÁ200 0,4 1:100 2: , NÁ250 0,4 1:100 2: , NÁ200 0,25 1:100 2: , NÁ :100 2: , NÁ250 0,15 1:100 2: , ) Az impulzus egyenérték leolvasható hőfogyasztásmérő adattáblájáról. 2) Telítettségi átfolyás (Saturation flow). Max. frekvencia 128 Hz. Fenntartva a legmagasabb átfolyásnak [l/h] Változat: /17
5 Felhasznált anyagok Víztér Készülékház Jeladó tartó Ultrahang jeladók Tömítések Elektronika készülékháza Alaplap Fedő Közdarab az elektronika házának a távolságtartásához Rozsdamentes acél (W.no ) Rozsdamentes acél (W.no ) Titán Rost Hőre lágyuló műa. PBT 30% GF Hőre lágyuló műa. PC 10% GF Hőre lágyuló műa. PPS 40% GF Jelvezeték (opcionális, külön tételként kerül szállításra) Szilikon kábel (3*0,5 ) Tápkábel 24/230 VAC (opcionális) Kábel PVC burkolattal (2*0,75 mm 2 ) Anyagfajták rövidítése, a hivatkozott szabványok az Interneten ill. Wikipedia-ban megtalálható pl.: PBT= polibutilén-tereftalát Típusok összefoglalása Névl. átfolyás q p 150 NÁ150 x 500 mm 250 NÁ150 x 500 mm Méret 400 NÁ150 x 500 mm NÁ200 * 500 mm NÁ250 x 600 mm 600 NÁ200 x 500 mm NÁ250 * 600 mm 1000 NÁ250 x 600 mm Karima: EN1092-3, PN 25 Karimák és csatlakozásuk Változat: /17

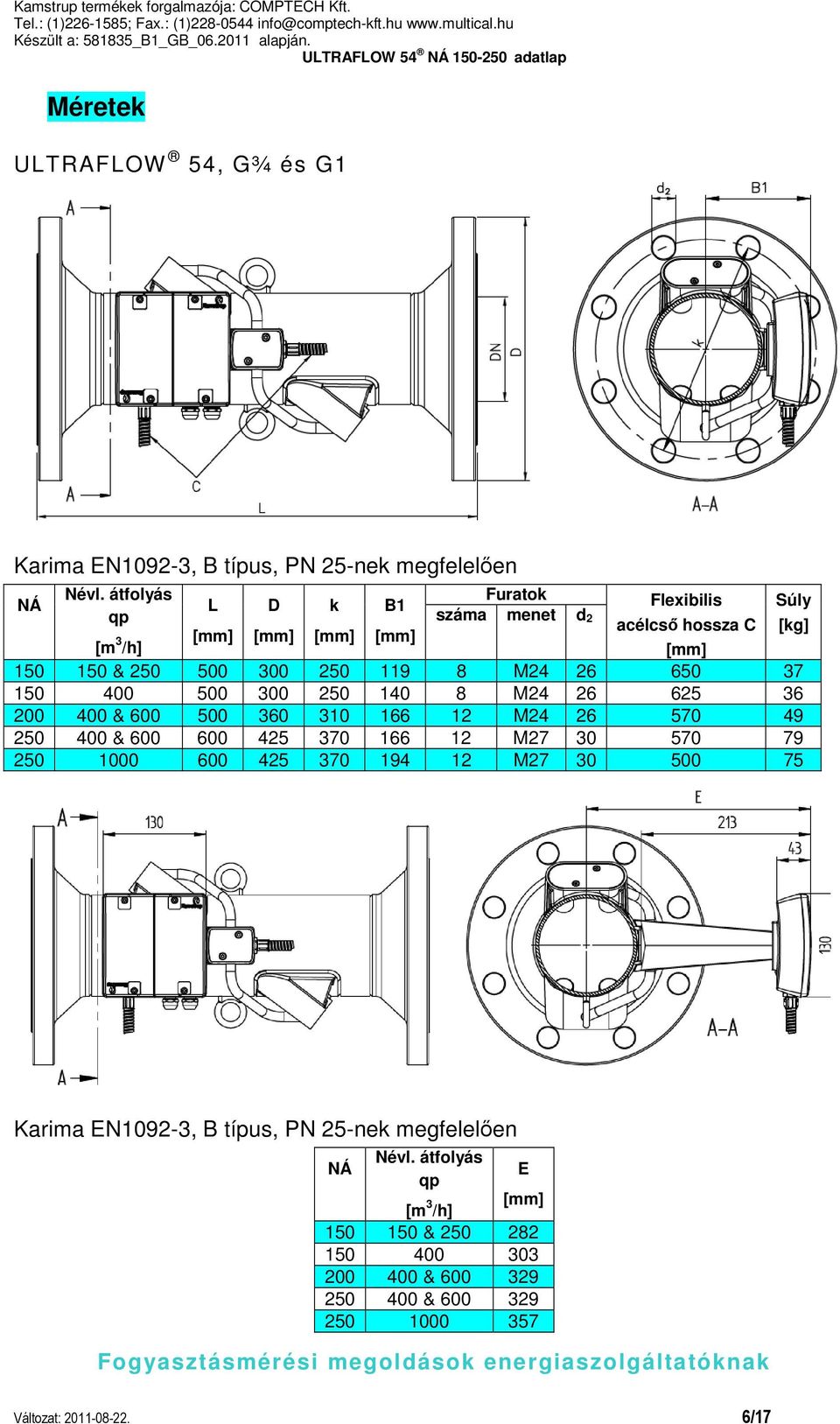

6 Méretek ULTRAFLOW 54, G¾ és G1 Karima EN1092-3, B típus, PN 25-nek megfelelően Névl. átfolyás Furatok NÁ L D k B1 Flexibilis Súly qp száma menet d 2 acélcső hossza C [kg] [m 3 [mm] [mm] [mm] [mm] /h] [mm] & M M & M & M M Karima EN1092-3, B típus, PN 25-nek megfelelően NÁ Névl. átfolyás qp E [mm] & & & Változat: /17

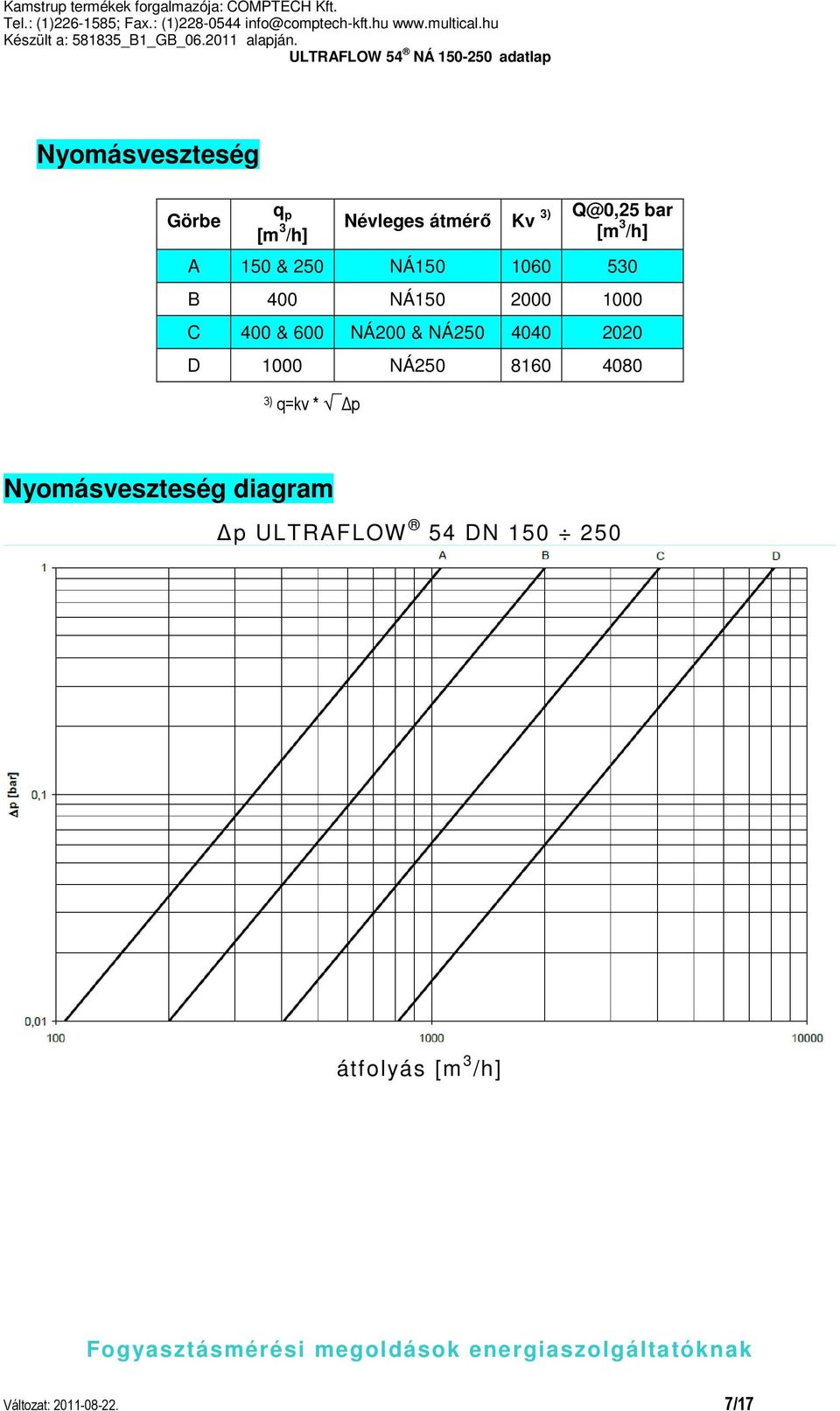

7 Nyomásveszteség Görbe q p Névleges átmérő Kv 3) Q@0,25 bar A 150 & 250 NÁ B 400 NÁ C 400 & 600 NÁ200 & NÁ D 1000 NÁ ) q=kv * p Nyomásveszteség diagram p ULTRAFLOW 54 DN átfolyás Változat: /17

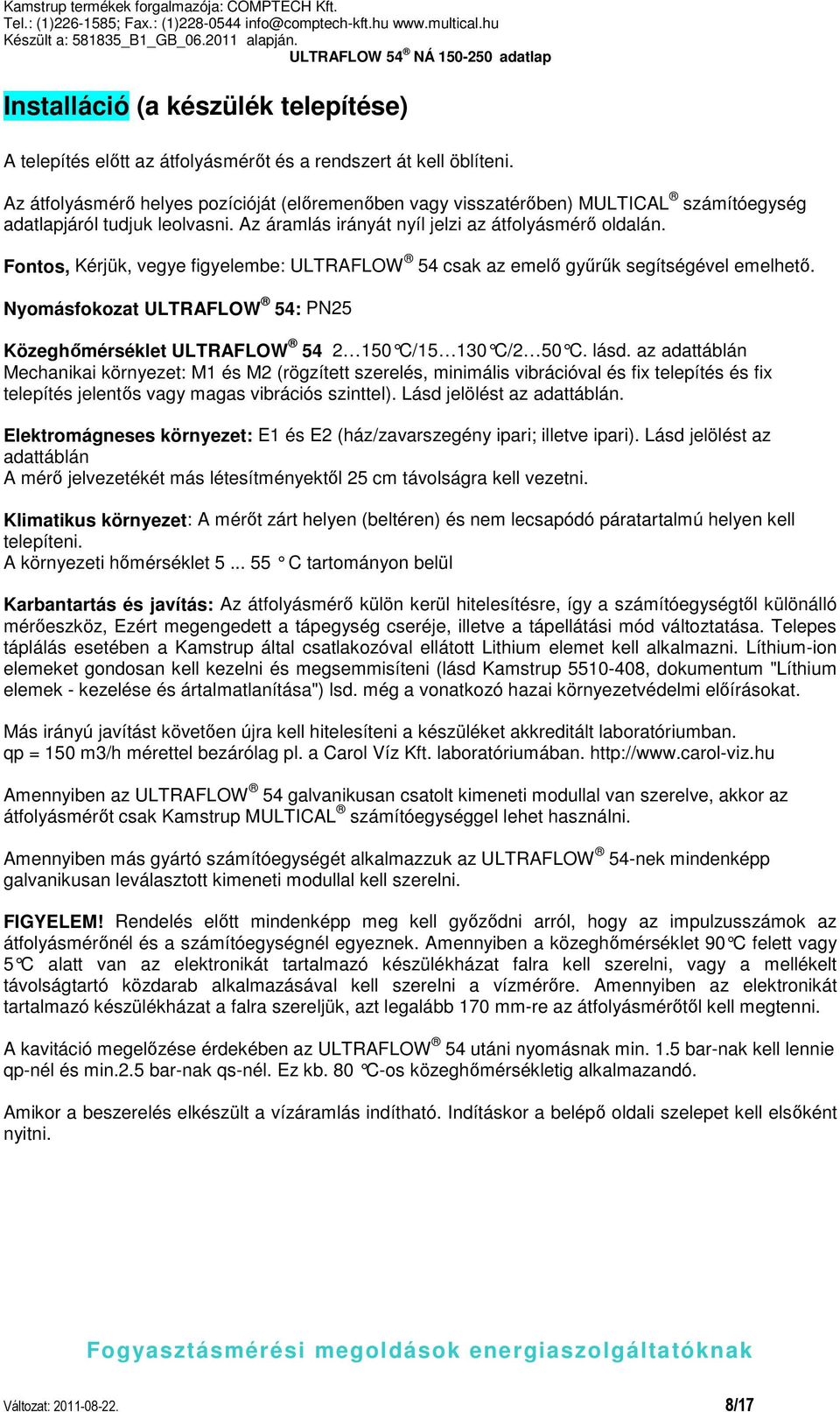

8 Installáció (a készülék telepítése) A telepítés előtt az átfolyásmérőt és a rendszert át kell öblíteni. Az átfolyásmérő helyes pozícióját (előremenőben vagy visszatérőben) MULTICAL számítóegység adatlapjáról tudjuk leolvasni. Az áramlás irányát nyíl jelzi az átfolyásmérő oldalán. Fontos, Kérjük, vegye figyelembe: ULTRAFLOW 54 csak az emelő gyűrűk segítségével emelhető. Nyomásfokozat ULTRAFLOW 54: PN25 Közeghőmérséklet ULTRAFLOW C/ C/2 50 C. lásd. az adattáblán Mechanikai környezet: M1 és M2 (rögzített szerelés, minimális vibrációval és fix telepítés és fix telepítés jelentős vagy magas vibrációs szinttel). Lásd jelölést az adattáblán. Elektromágneses környezet: E1 és E2 (ház/zavarszegény ipari; illetve ipari). Lásd jelölést az adattáblán A mérő jelvezetékét más létesítményektől 25 cm távolságra kell vezetni. Klimatikus környezet: A mérőt zárt helyen (beltéren) és nem lecsapódó páratartalmú helyen kell telepíteni. A környezeti hőmérséklet C tartományon belül Karbantartás és javítás: Az átfolyásmérő külön kerül hitelesítésre, így a számítóegységtől különálló mérőeszköz, Ezért megengedett a tápegység cseréje, illetve a tápellátási mód változtatása. Telepes táplálás esetében a Kamstrup által csatlakozóval ellátott Lithium elemet kell alkalmazni. Líthium-ion elemeket gondosan kell kezelni és megsemmisíteni (lásd Kamstrup , dokumentum "Líthium elemek - kezelése és ártalmatlanítása") lsd. még a vonatkozó hazai környezetvédelmi előírásokat. Más irányú javítást követően újra kell hitelesíteni a készüléket akkreditált laboratóriumban. qp = 150 m3/h mérettel bezárólag pl. a Carol Víz Kft. laboratóriumában. Amennyiben az ULTRAFLOW 54 galvanikusan csatolt kimeneti modullal van szerelve, akkor az átfolyásmérőt csak Kamstrup MULTICAL számítóegységgel lehet használni. Amennyiben más gyártó számítóegységét alkalmazzuk az ULTRAFLOW 54-nek mindenképp galvanikusan leválasztott kimeneti modullal kell szerelni. FIGYELEM! Rendelés előtt mindenképp meg kell győződni arról, hogy az impulzusszámok az átfolyásmérőnél és a számítóegységnél egyeznek. Amennyiben a közeghőmérséklet 90 C felett vagy 5 C alatt van az elektronikát tartalmazó készülékhá zat falra kell szerelni, vagy a mellékelt távolságtartó közdarab alkalmazásával kell szerelni a vízmérőre. Amennyiben az elektronikát tartalmazó készülékházat a falra szereljük, azt legalább 170 mm-re az átfolyásmérőtől kell megtenni. A kavitáció megelőzése érdekében az ULTRAFLOW 54 utáni nyomásnak min. 1.5 bar-nak kell lennie qp-nél és min.2.5 bar-nak qs-nél. Ez kb. 80 C-os k özeghőmérsékletig alkalmazandó. Amikor a beszerelés elkészült a vízáramlás indítható. Indításkor a belépő oldali szelepet kell elsőként nyitni. Változat: /17

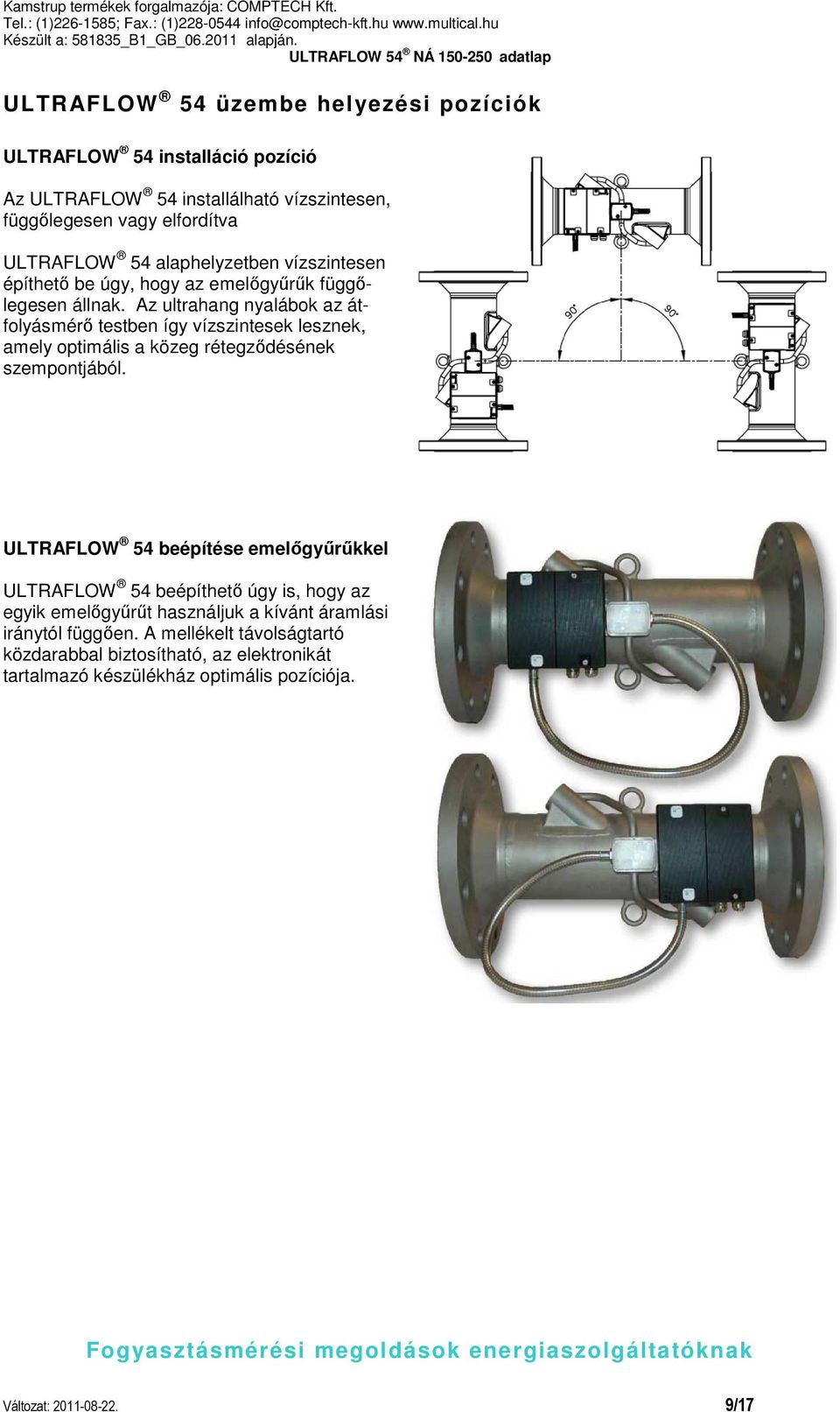

9 ULTRAFLOW 54 üzembe helyezési pozíciók ULTRAFLOW 54 installáció pozíció Az ULTRAFLOW 54 installálható vízszintesen, függőlegesen vagy elfordítva ULTRAFLOW 54 alaphelyzetben vízszintesen építhető be úgy, hogy az emelőgyűrűk függőlegesen állnak. Az ultrahang nyalábok az átfolyásmérő testben így vízszintesek lesznek, amely optimális a közeg rétegződésének szempontjából. ULTRAFLOW 54 beépítése emelőgyűrűkkel ULTRAFLOW 54 beépíthető úgy is, hogy az egyik emelőgyűrűt használjuk a kívánt áramlási iránytól függően. A mellékelt távolságtartó közdarabbal biztosítható, az elektronikát tartalmazó készülékház optimális pozíciója. Változat: /17

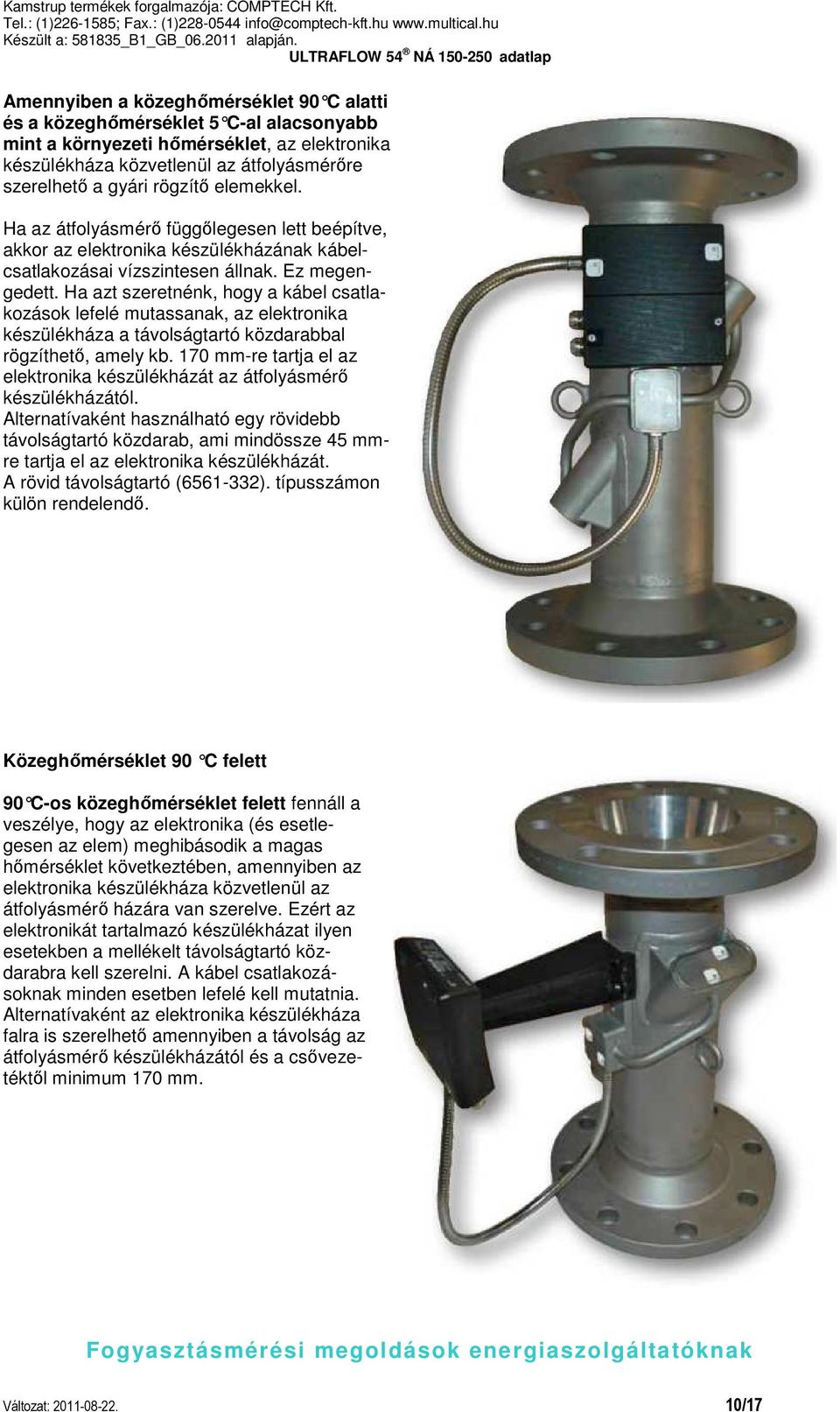

10 Amennyiben a közeghőmérséklet 90 C alatti és a közeghőmérséklet 5 C-al alacsonyabb mint a környezeti hőmérséklet, az elektronika készülékháza közvetlenül az átfolyásmérőre szerelhető a gyári rögzítő elemekkel. Ha az átfolyásmérő függőlegesen lett beépítve, akkor az elektronika készülékházának kábelcsatlakozásai vízszintesen állnak. Ez megengedett. Ha azt szeretnénk, hogy a kábel csatlakozások lefelé mutassanak, az elektronika készülékháza a távolságtartó közdarabbal rögzíthető, amely kb. 170 mm-re tartja el az elektronika készülékházát az átfolyásmérő készülékházától. Alternatívaként használható egy rövidebb távolságtartó közdarab, ami mindössze 45 mmre tartja el az elektronika készülékházát. A rövid távolságtartó ( ). típusszámon külön rendelendő. Közeghőmérséklet 90 C felett 90 C-os közeghőmérséklet felett fennáll a veszélye, hogy az elektronika (és esetlegesen az elem) meghibásodik a magas hőmérséklet következtében, amennyiben az elektronika készülékháza közvetlenül az átfolyásmérő házára van szerelve. Ezért az elektronikát tartalmazó készülékházat ilyen esetekben a mellékelt távolságtartó közdarabra kell szerelni. A kábel csatlakozásoknak minden esetben lefelé kell mutatnia. Alternatívaként az elektronika készülékháza falra is szerelhető amennyiben a távolság az átfolyásmérő készülékházától és a csővezetéktől minimum 170 mm. Változat: /17

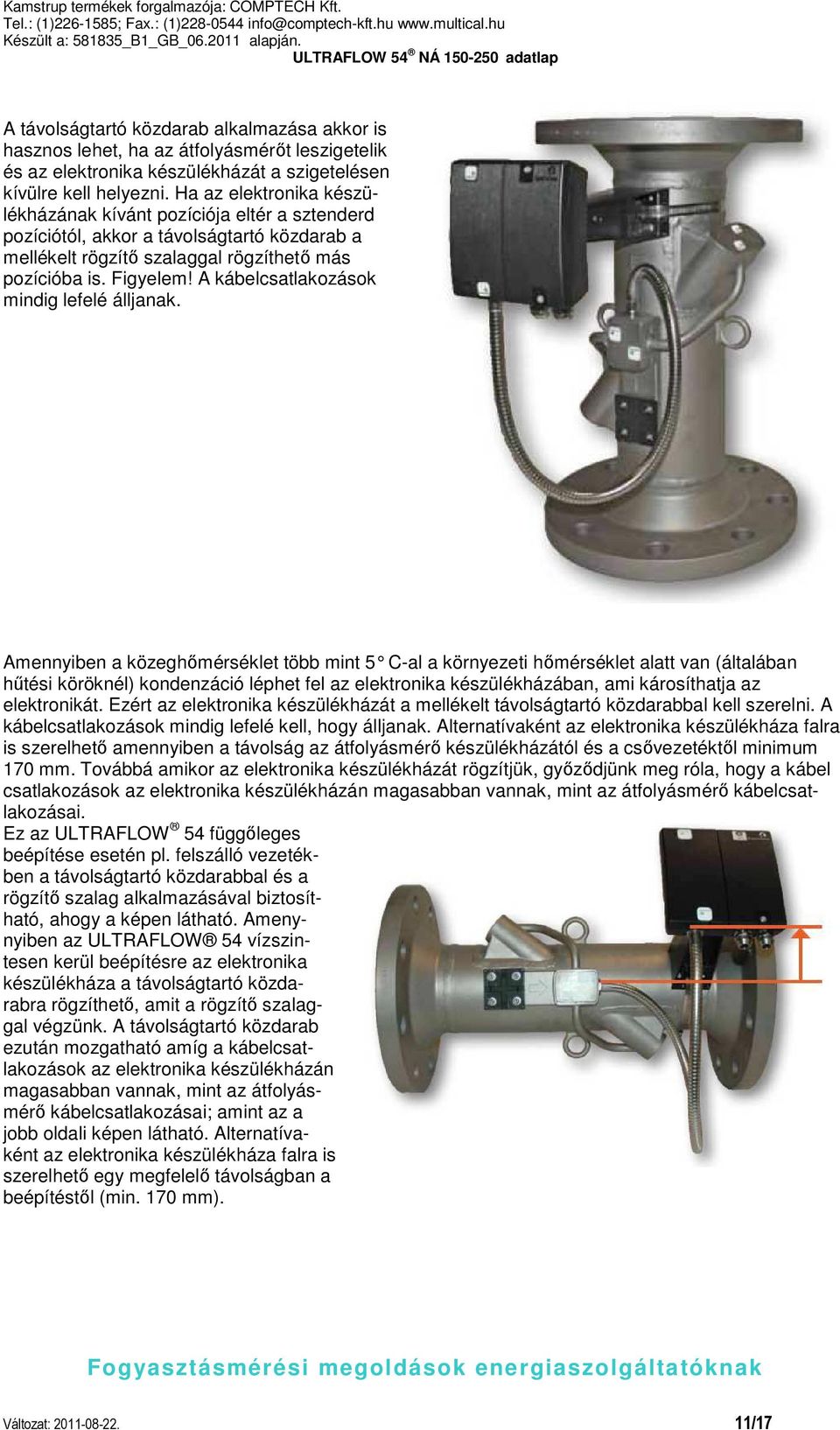

11 A távolságtartó közdarab alkalmazása akkor is hasznos lehet, ha az átfolyásmérőt leszigetelik és az elektronika készülékházát a szigetelésen kívülre kell helyezni. Ha az elektronika készülékházának kívánt pozíciója eltér a sztenderd pozíciótól, akkor a távolságtartó közdarab a mellékelt rögzítő szalaggal rögzíthető más pozícióba is. Figyelem! A kábelcsatlakozások mindig lefelé álljanak. Amennyiben a közeghőmérséklet több mint 5 C-al a környezeti hőmérséklet alatt van (általában hűtési köröknél) kondenzáció léphet fel az elektronika készülékházában, ami károsíthatja az elektronikát. Ezért az elektronika készülékházát a mellékelt távolságtartó közdarabbal kell szerelni. A kábelcsatlakozások mindig lefelé kell, hogy álljanak. Alternatívaként az elektronika készülékháza falra is szerelhető amennyiben a távolság az átfolyásmérő készülékházától és a csővezetéktől minimum 170 mm. Továbbá amikor az elektronika készülékházát rögzítjük, győződjünk meg róla, hogy a kábel csatlakozások az elektronika készülékházán magasabban vannak, mint az átfolyásmérő kábelcsatlakozásai. Ez az ULTRAFLOW 54 függőleges beépítése esetén pl. felszálló vezetékben a távolságtartó közdarabbal és a rögzítő szalag alkalmazásával biztosítható, ahogy a képen látható. Amenynyiben az ULTRAFLOW 54 vízszintesen kerül beépítésre az elektronika készülékháza a távolságtartó közdarabra rögzíthető, amit a rögzítő szalaggal végzünk. A távolságtartó közdarab ezután mozgatható amíg a kábelcsatlakozások az elektronika készülékházán magasabban vannak, mint az átfolyásmérő kábelcsatlakozásai; amint az a jobb oldali képen látható. Alternatívaként az elektronika készülékháza falra is szerelhető egy megfelelő távolságban a beépítéstől (min. 170 mm). Változat: /17

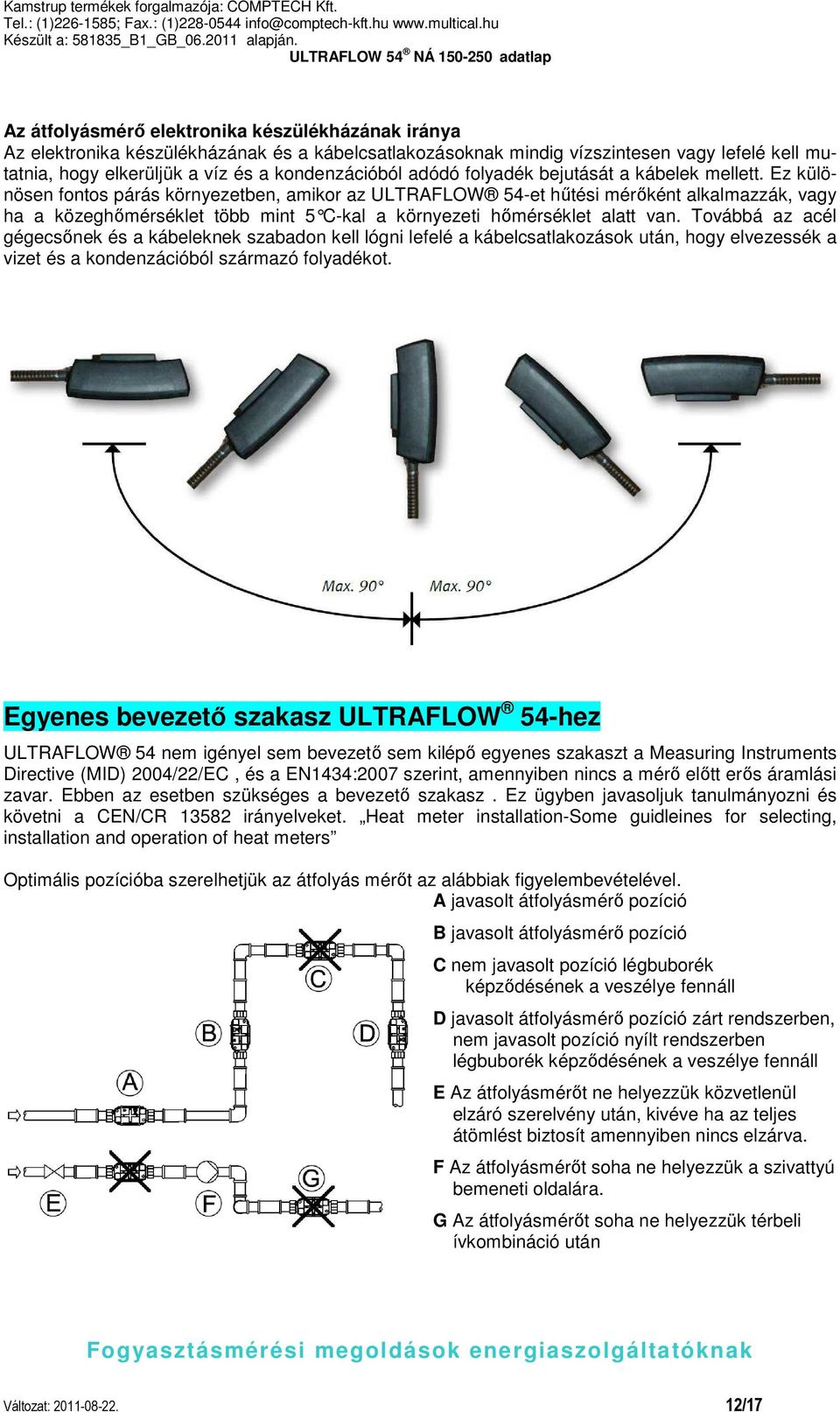

12 Az átfolyásmérő elektronika készülékházának iránya Az elektronika készülékházának és a kábelcsatlakozásoknak mindig vízszintesen vagy lefelé kell mutatnia, hogy elkerüljük a víz és a kondenzációból adódó folyadék bejutását a kábelek mellett. Ez különösen fontos párás környezetben, amikor az ULTRAFLOW 54-et hűtési mérőként alkalmazzák, vagy ha a közeghőmérséklet több mint 5 C-kal a környezeti hőmérséklet alatt van. Továbbá az acél gégecsőnek és a kábeleknek szabadon kell lógni lefelé a kábelcsatlakozások után, hogy elvezessék a vizet és a kondenzációból származó folyadékot. Egyenes bevezető szakasz ULTRAFLOW 54-hez ULTRAFLOW 54 nem igényel sem bevezető sem kilépő egyenes szakaszt a Measuring Instruments Directive (MID) 2004/22/EC, és a EN1434:2007 szerint, amennyiben nincs a mérő előtt erős áramlási zavar. Ebben az esetben szükséges a bevezető szakasz. Ez ügyben javasoljuk tanulmányozni és követni a CEN/CR irányelveket. Heat meter installation-some guidleines for selecting, installation and operation of heat meters Optimális pozícióba szerelhetjük az átfolyás mérőt az alábbiak figyelembevételével. A javasolt átfolyásmérő pozíció B javasolt átfolyásmérő pozíció C nem javasolt pozíció légbuborék képződésének a veszélye fennáll D javasolt átfolyásmérő pozíció zárt rendszerben, nem javasolt pozíció nyílt rendszerben légbuborék képződésének a veszélye fennáll E Az átfolyásmérőt ne helyezzük közvetlenül elzáró szerelvény után, kivéve ha az teljes átömlést biztosít amennyiben nincs elzárva. F Az átfolyásmérőt soha ne helyezzük a szivattyú bemeneti oldalára. G Az átfolyásmérőt soha ne helyezzük térbeli ívkombináció után Változat: /17

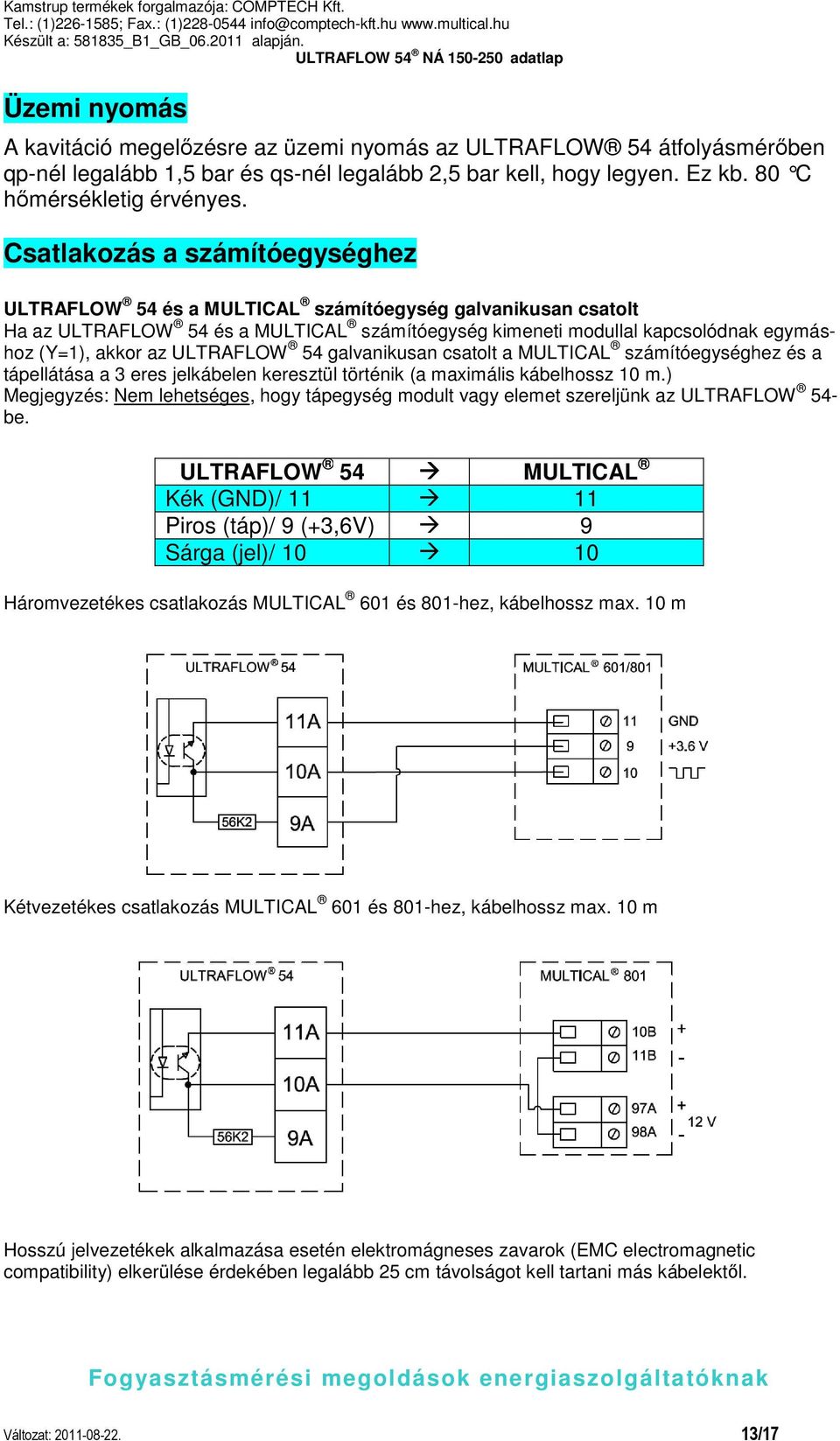

13 Üzemi nyomás A kavitáció megelőzésre az üzemi nyomás az ULTRAFLOW 54 átfolyásmérőben qp-nél legalább 1,5 bar és qs-nél legalább 2,5 bar kell, hogy legyen. Ez kb. 80 C hőmérsékletig érvényes. Csatlakozás a számítóegységhez ULTRAFLOW 54 és a MULTICAL számítóegység galvanikusan csatolt Ha az ULTRAFLOW 54 és a MULTICAL számítóegység kimeneti modullal kapcsolódnak egymáshoz (Y=1), akkor az ULTRAFLOW 54 galvanikusan csatolt a MULTICAL számítóegységhez és a tápellátása a 3 eres jelkábelen keresztül történik (a maximális kábelhossz 10 m.) Megjegyzés: Nem lehetséges, hogy tápegység modult vagy elemet szereljünk az ULTRAFLOW 54- be. ULTRAFLOW 54 MULTICAL Kék (GND)/ Piros (táp)/ 9 (+3,6V) 9 Sárga (jel)/ Háromvezetékes csatlakozás MULTICAL 601 és 801-hez, kábelhossz max. 10 m Kétvezetékes csatlakozás MULTICAL 601 és 801-hez, kábelhossz max. 10 m Hosszú jelvezetékek alkalmazása esetén elektromágneses zavarok (EMC electromagnetic compatibility) elkerülése érdekében legalább 25 cm távolságot kell tartani más kábelektől. Változat: /17

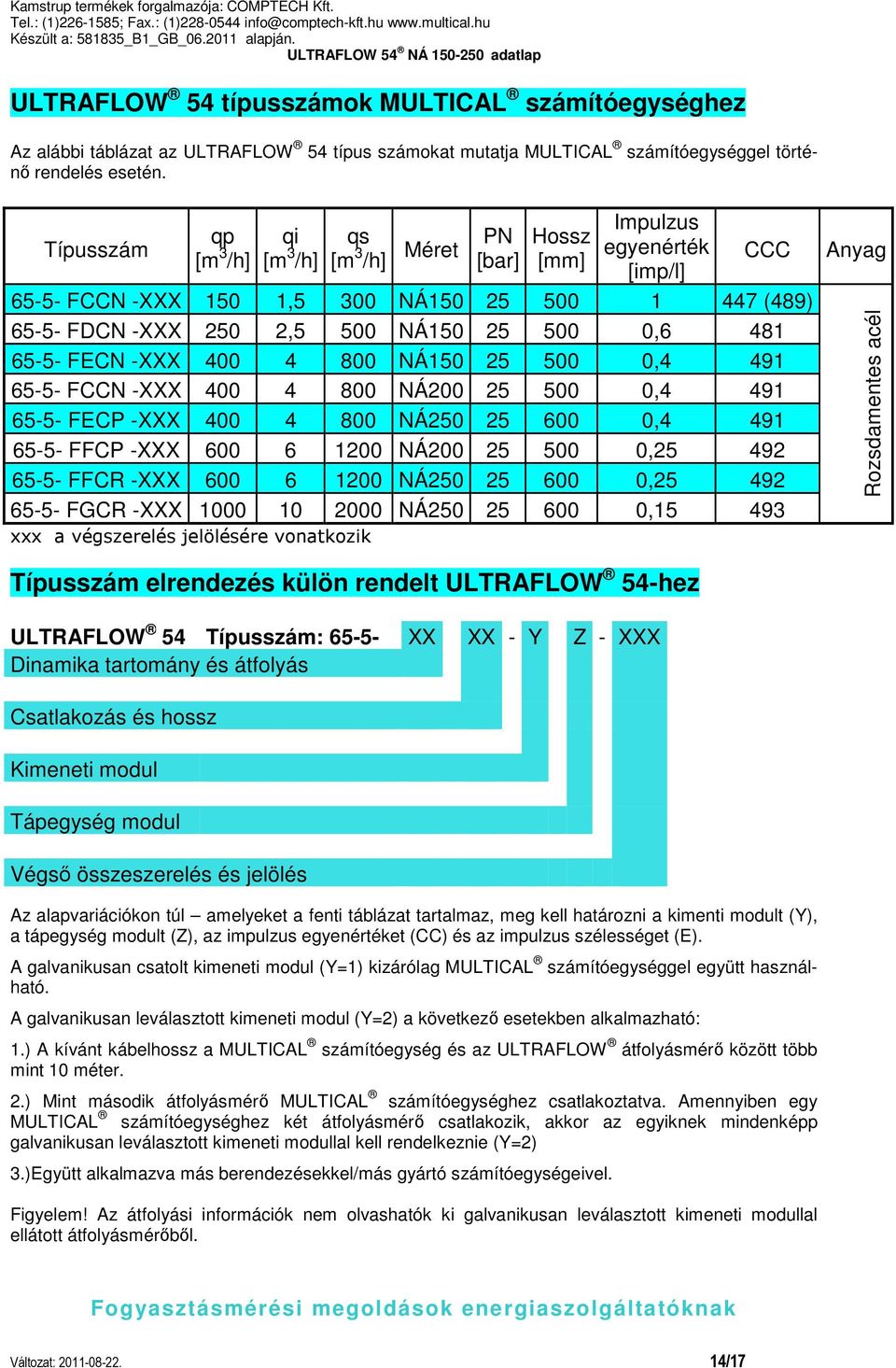

14 ULTRAFLOW 54 típusszámok MULTICAL számítóegységhez Az alábbi táblázat az ULTRAFLOW 54 típus számokat mutatja MULTICAL számítóegységgel történő rendelés esetén. Típusszám qp qi qs Méret PN [bar] Hossz [mm] Impulzus egyenérték [imp/l] CCC FCCN -XXX 150 1,5 300 NÁ (489) FDCN -XXX 250 2,5 500 NÁ , FECN -XXX NÁ , FCCN -XXX NÁ , FECP -XXX NÁ , FFCP -XXX NÁ , FFCR -XXX NÁ , FGCR -XXX NÁ , xxx a végszerelés jelölésére vonatkozik Anyag Rozsdamentes acél Típusszám elrendezés külön rendelt ULTRAFLOW 54-hez ULTRAFLOW 54 Típusszám: XX XX - Y Z - XXX Dinamika tartomány és átfolyás Csatlakozás és hossz Kimeneti modul Tápegység modul Végső összeszerelés és jelölés Az alapvariációkon túl amelyeket a fenti táblázat tartalmaz, meg kell határozni a kimenti modult (Y), a tápegység modult (Z), az impulzus egyenértéket (CC) és az impulzus szélességet (E). A galvanikusan csatolt kimeneti modul (Y=1) kizárólag MULTICAL számítóegységgel együtt használható. A galvanikusan leválasztott kimeneti modul (Y=2) a következő esetekben alkalmazható: 1.) A kívánt kábelhossz a MULTICAL számítóegység és az ULTRAFLOW átfolyásmérő között több mint 10 méter. 2.) Mint második átfolyásmérő MULTICAL számítóegységhez csatlakoztatva. Amennyiben egy MULTICAL számítóegységhez két átfolyásmérő csatlakozik, akkor az egyiknek mindenképp galvanikusan leválasztott kimeneti modullal kell rendelkeznie (Y=2) 3.)Együtt alkalmazva más berendezésekkel/más gyártó számítóegységeivel. Figyelem! Az átfolyási információk nem olvashatók ki galvanikusan leválasztott kimeneti modullal ellátott átfolyásmérőből. Változat: /17

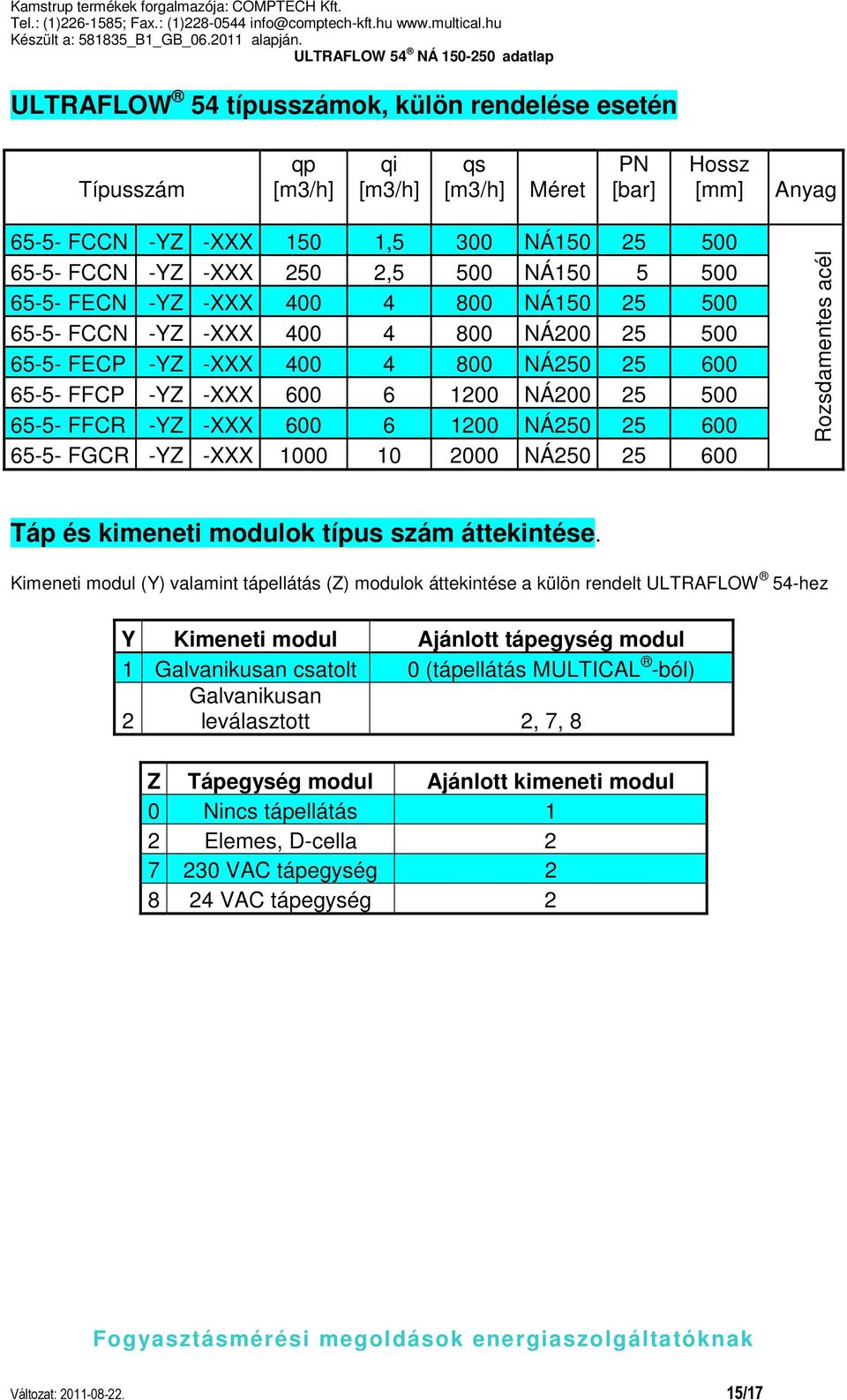

15 ULTRAFLOW 54 típusszámok, külön rendelése esetén Típusszám qp [m3/h] qi [m3/h] qs [m3/h] Méret PN [bar] Hossz [mm] Anyag FCCN -YZ -XXX 150 1,5 300 NÁ FCCN -YZ -XXX 250 2,5 500 NÁ FECN -YZ -XXX NÁ FCCN -YZ -XXX NÁ FECP -YZ -XXX NÁ FFCP -YZ -XXX NÁ FFCR -YZ -XXX NÁ FGCR -YZ -XXX NÁ Rozsdamentes acél Táp és kimeneti modulok típus szám áttekintése. Kimeneti modul (Y) valamint tápellátás (Z) modulok áttekintése a külön rendelt ULTRAFLOW 54-hez Y Kimeneti modul Ajánlott tápegység modul 1 Galvanikusan csatolt 0 (tápellátás MULTICAL -ból) 2 Galvanikusan leválasztott 2, 7, 8 Z Tápegység modul Ajánlott kimeneti modul 0 Nincs tápellátás 1 2 Elemes, D-cella VAC tápegység VAC tápegység 2 Változat: /17

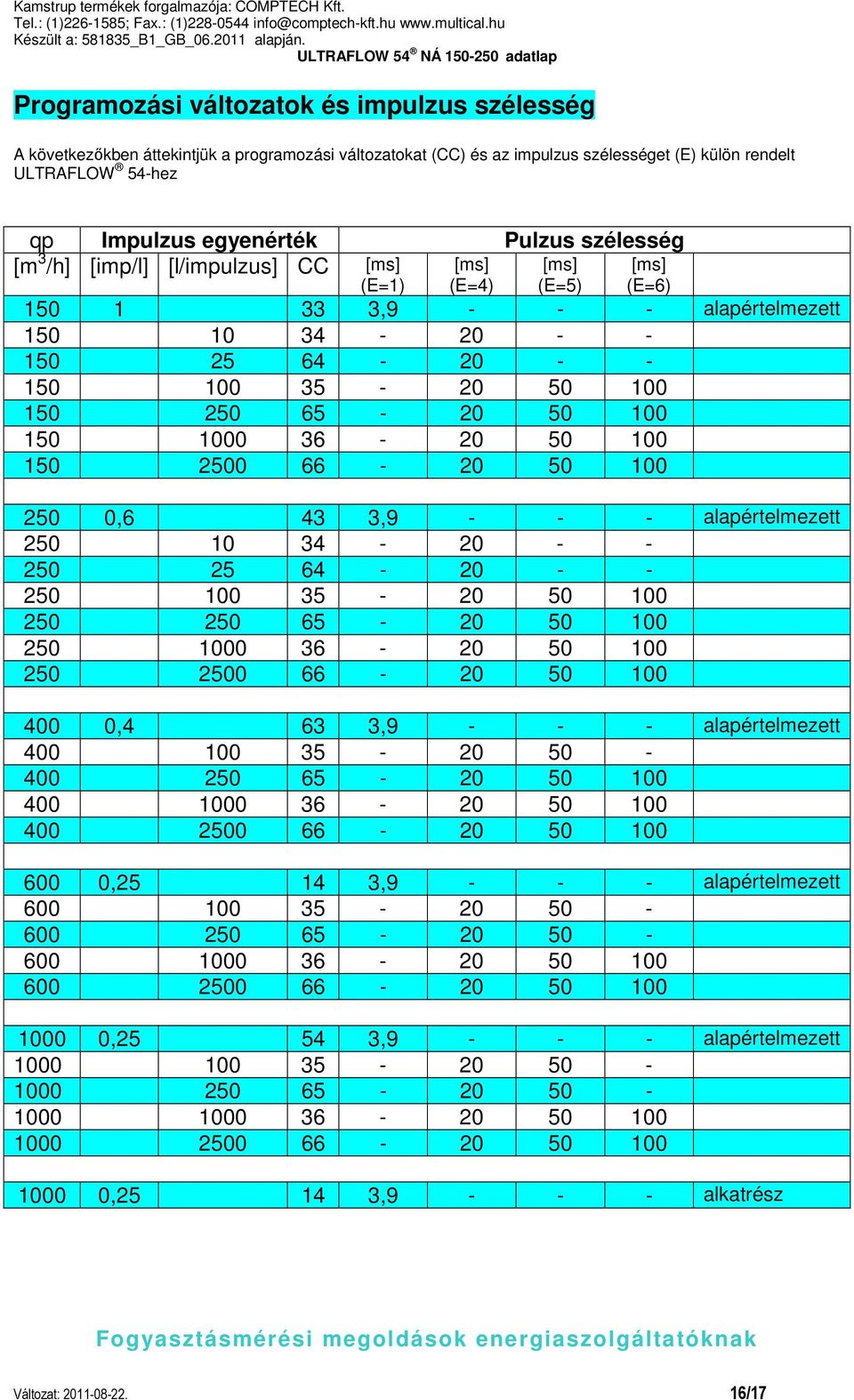

16 Programozási változatok és impulzus szélesség A következőkben áttekintjük a programozási változatokat (CC) és az impulzus szélességet (E) külön rendelt ULTRAFLOW 54-hez qp Impulzus egyenérték Pulzus szélesség [imp/l] [l/impulzus] CC [ms] [ms] [ms] [ms] (E=1) (E=4) (E=5) (E=6) , alapértelmezett ,6 43 3, alapértelmezett ,4 63 3, alapértelmezett , , alapértelmezett , , alapértelmezett , , alkatrész Változat: /17

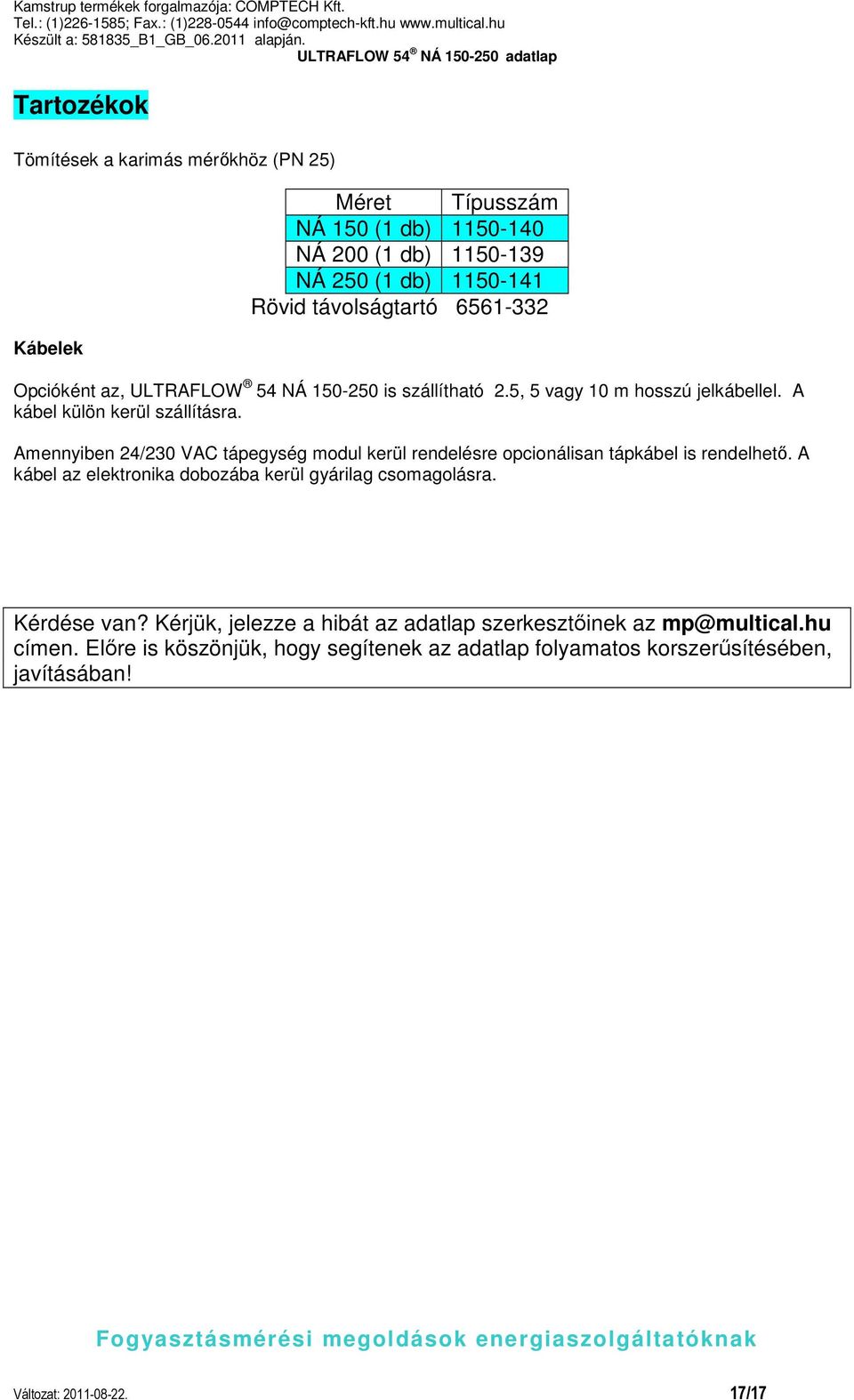

17 Tartozékok Tömítések a karimás mérőkhöz (PN 25) Kábelek Méret Típusszám NÁ 150 (1 db) NÁ 200 (1 db) NÁ 250 (1 db) Rövid távolságtartó Opcióként az, ULTRAFLOW 54 NÁ is szállítható 2.5, 5 vagy 10 m hosszú jelkábellel. A kábel külön kerül szállításra. Amennyiben 24/230 VAC tápegység modul kerül rendelésre opcionálisan tápkábel is rendelhető. A kábel az elektronika dobozába kerül gyárilag csomagolásra. Kérdése van? Kérjük, jelezze a hibát az adatlap szerkesztőinek az mp@multical.hu címen. Előre is köszönjük, hogy segítenek az adatlap folyamatos korszerűsítésében, javításában! Változat: /17
