20/1996. (III. 28.) IKM rendelet

Átírás

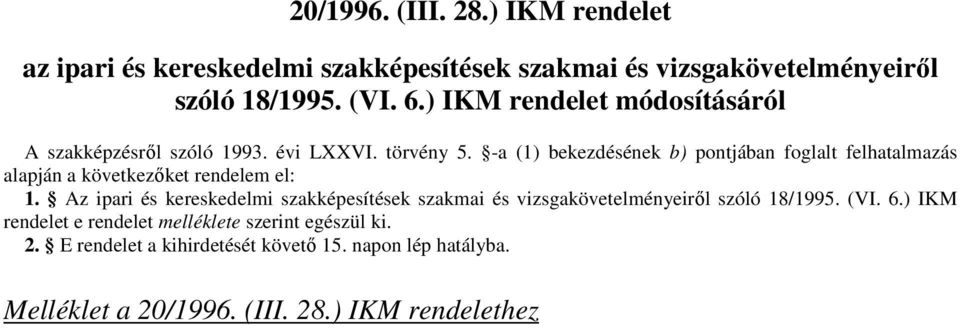

1 20/1996. (III. 28.) IKM rendelet az ipari és kereskedelmi szakképesítések szakmai és vizsgakövetelményeiről szóló 18/1995. (VI. 6.) IKM rendelet módosításáról A szakképzésről szóló évi LXXVI. törvény 5. -a (1) bekezdésének b) pontjában foglalt felhatalmazás alapján a következőket rendelem el: 1. Az ipari és kereskedelmi szakképesítések szakmai és vizsgakövetelményeiről szóló 18/1995. (VI. 6.) IKM rendelet e rendelet melléklete szerint egészül ki. 2. E rendelet a kihirdetését követő 15. napon lép hatályba. Melléklet a 20/1996. (III. 28.) IKM rendelethez

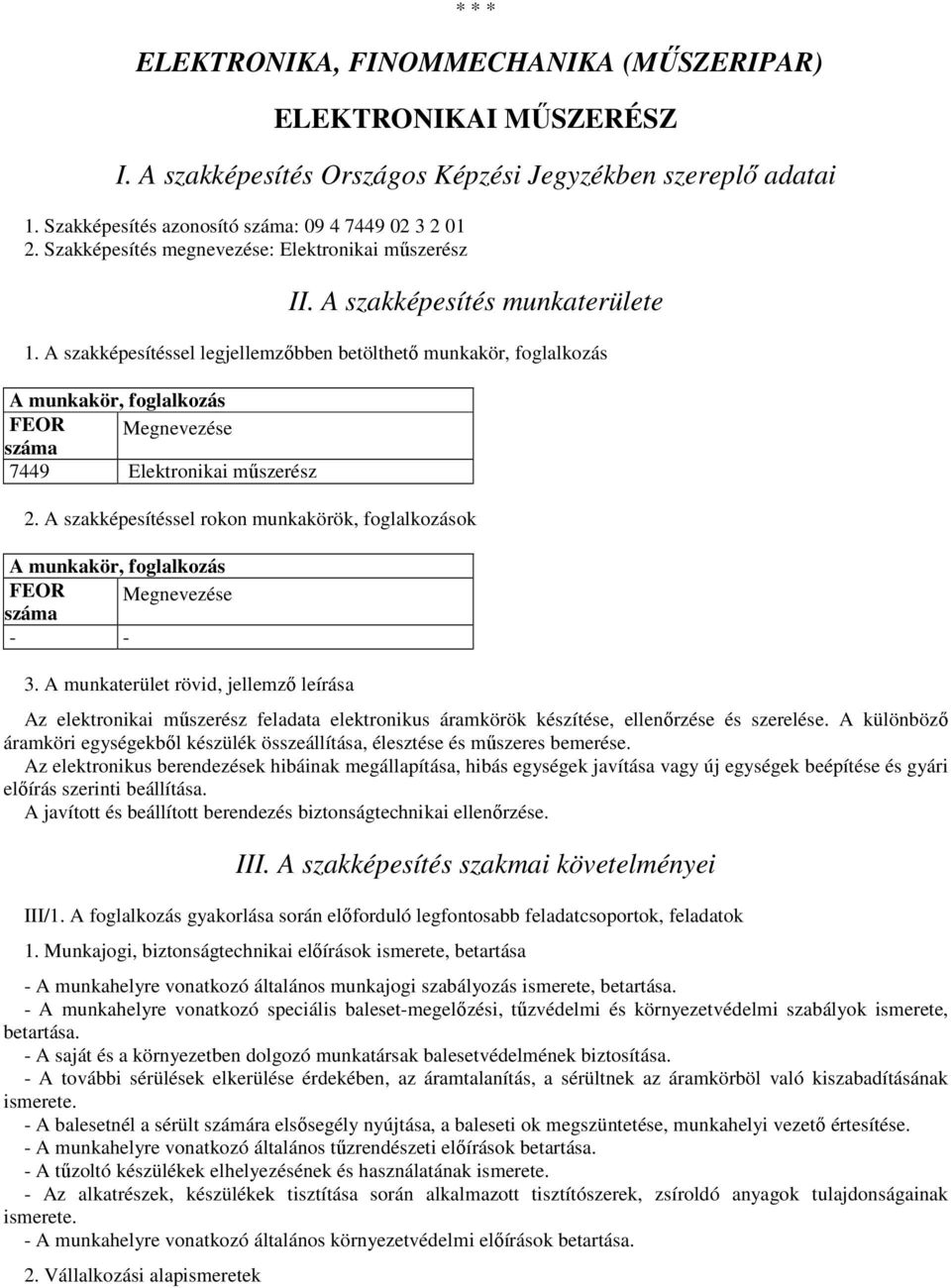

2 * * * ELEKTRONIKA, FINOMMECHANIKA (MŰSZERIPAR) ELEKTRONIKAI MŰSZERÉSZ I. A szakképesítés Országos Képzési Jegyzékben szereplő adatai 1. Szakképesítés azonosító száma: Szakképesítés megnevezése: Elektronikai műszerész II. A szakképesítés munkaterülete 1. A szakképesítéssel legjellemzőbben betölthető munkakör, foglalkozás A munkakör, foglalkozás FEOR száma Megnevezése 7449 Elektronikai műszerész 2. A szakképesítéssel rokon munkakörök, foglalkozások A munkakör, foglalkozás FEOR Megnevezése száma A munkaterület rövid, jellemző leírása Az elektronikai műszerész feladata elektronikus áramkörök készítése, ellenőrzése és szerelése. A különböző áramköri egységekből készülék összeállítása, élesztése és műszeres bemerése. Az elektronikus berendezések hibáinak megállapítása, hibás egységek javítása vagy új egységek beépítése és gyári előírás szerinti beállítása. A javított és beállított berendezés biztonságtechnikai ellenőrzése. III. A szakképesítés szakmai követelményei III/1. A foglalkozás gyakorlása során előforduló legfontosabb feladatcsoportok, feladatok 1. Munkajogi, biztonságtechnikai előírások ismerete, betartása - A munkahelyre vonatkozó általános munkajogi szabályozás ismerete, betartása. - A munkahelyre vonatkozó speciális baleset-megelőzési, tűzvédelmi és környezetvédelmi szabályok ismerete, betartása. - A saját és a környezetben dolgozó munkatársak balesetvédelmének biztosítása. - A további sérülések elkerülése érdekében, az áramtalanítás, a sérültnek az áramkörböl való kiszabadításának ismerete. - A balesetnél a sérült számára elsősegély nyújtása, a baleseti ok megszüntetése, munkahelyi vezető értesítése. - A munkahelyre vonatkozó általános tűzrendészeti előírások betartása. - A tűzoltó készülékek elhelyezésének és használatának ismerete. - Az alkatrészek, készülékek tisztítása során alkalmazott tisztítószerek, zsíroldó anyagok tulajdonságainak ismerete. - A munkahelyre vonatkozó általános környezetvédelmi előírások betartása. 2. Vállalkozási alapismeretek

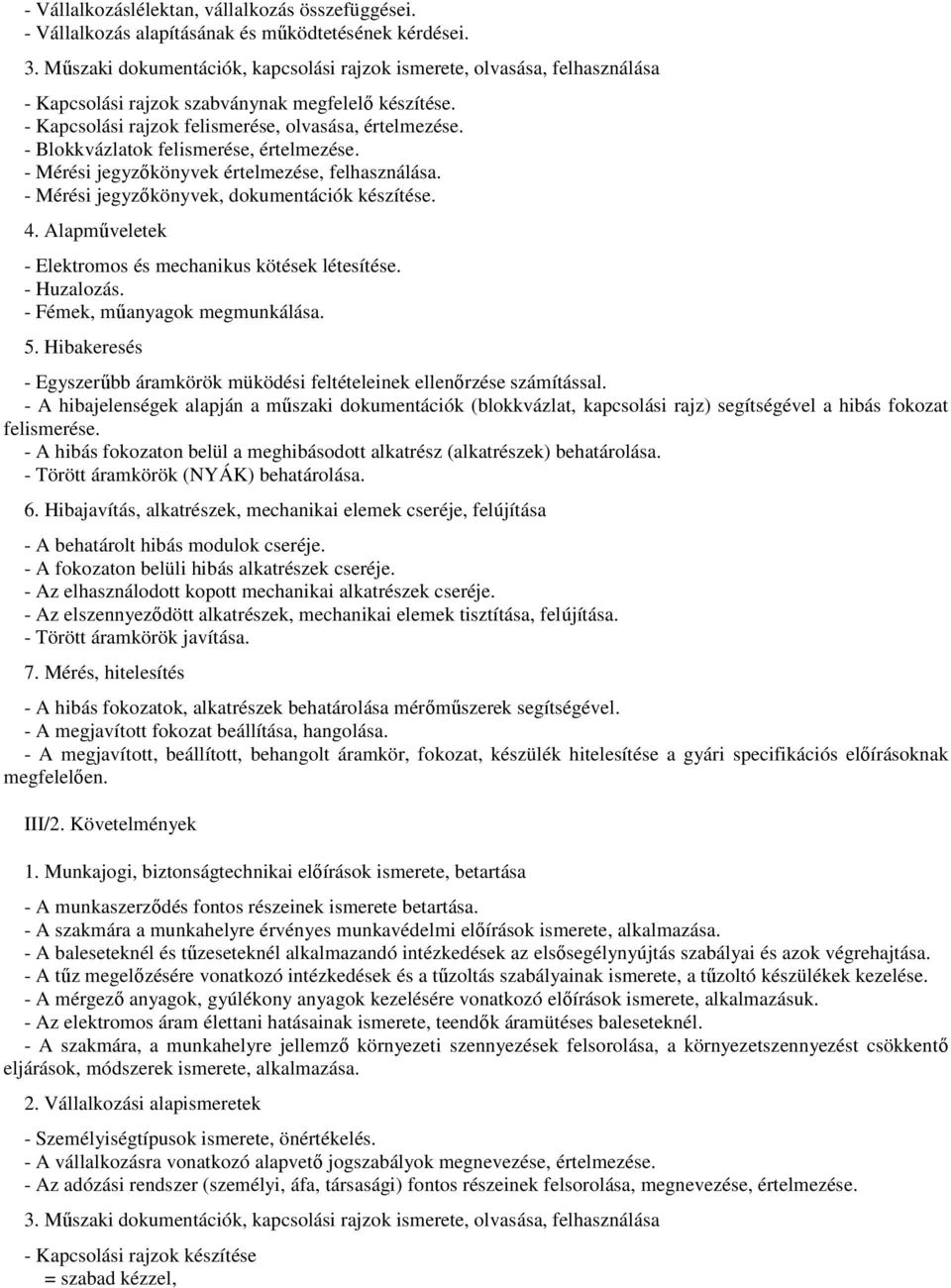

3 - Vállalkozáslélektan, vállalkozás összefüggései. - Vállalkozás alapításának és működtetésének kérdései. 3. Műszaki dokumentációk, kapcsolási rajzok ismerete, olvasása, felhasználása - Kapcsolási rajzok szabványnak megfelelő készítése. - Kapcsolási rajzok felismerése, olvasása, értelmezése. - Blokkvázlatok felismerése, értelmezése. - Mérési jegyzőkönyvek értelmezése, felhasználása. - Mérési jegyzőkönyvek, dokumentációk készítése. 4. Alapműveletek - Elektromos és mechanikus kötések létesítése. - Huzalozás. - Fémek, műanyagok megmunkálása. 5. Hibakeresés - Egyszerűbb áramkörök müködési feltételeinek ellenőrzése számítással. - A hibajelenségek alapján a műszaki dokumentációk (blokkvázlat, kapcsolási rajz) segítségével a hibás fokozat felismerése. - A hibás fokozaton belül a meghibásodott alkatrész (alkatrészek) behatárolása. - Törött áramkörök (NYÁK) behatárolása. 6. Hibajavítás, alkatrészek, mechanikai elemek cseréje, felújítása - A behatárolt hibás modulok cseréje. - A fokozaton belüli hibás alkatrészek cseréje. - Az elhasználodott kopott mechanikai alkatrészek cseréje. - Az elszennyeződött alkatrészek, mechanikai elemek tisztítása, felújítása. - Törött áramkörök javítása. 7. Mérés, hitelesítés - A hibás fokozatok, alkatrészek behatárolása mérőműszerek segítségével. - A megjavított fokozat beállítása, hangolása. - A megjavított, beállított, behangolt áramkör, fokozat, készülék hitelesítése a gyári specifikációs előírásoknak megfelelően. III/2. Követelmények 1. Munkajogi, biztonságtechnikai előírások ismerete, betartása - A munkaszerződés fontos részeinek ismerete betartása. - A szakmára a munkahelyre érvényes munkavédelmi előírások ismerete, alkalmazása. - A baleseteknél és tűzeseteknél alkalmazandó intézkedések az elsősegélynyújtás szabályai és azok végrehajtása. - A tűz megelőzésére vonatkozó intézkedések és a tűzoltás szabályainak ismerete, a tűzoltó készülékek kezelése. - A mérgező anyagok, gyúlékony anyagok kezelésére vonatkozó előírások ismerete, alkalmazásuk. - Az elektromos áram élettani hatásainak ismerete, teendők áramütéses baleseteknél. - A szakmára, a munkahelyre jellemző környezeti szennyezések felsorolása, a környezetszennyezést csökkentő eljárások, módszerek ismerete, alkalmazása. 2. Vállalkozási alapismeretek - Személyiségtípusok ismerete, önértékelés. - A vállalkozásra vonatkozó alapvető jogszabályok megnevezése, értelmezése. - Az adózási rendszer (személyi, áfa, társasági) fontos részeinek felsorolása, megnevezése, értelmezése. 3. Műszaki dokumentációk, kapcsolási rajzok ismerete, olvasása, felhasználása - Kapcsolási rajzok készítése = szabad kézzel,

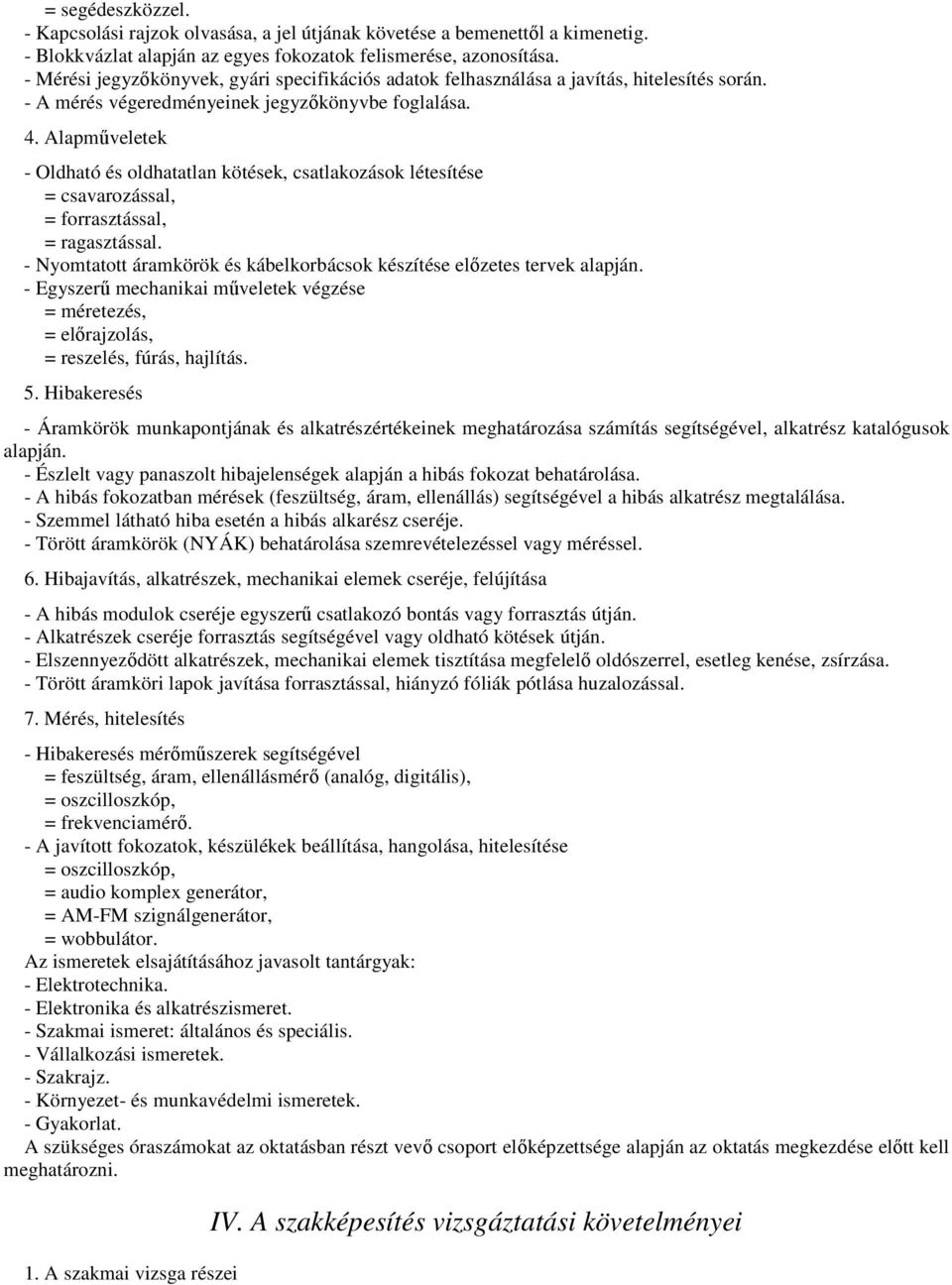

4 = segédeszközzel. - Kapcsolási rajzok olvasása, a jel útjának követése a bemenettől a kimenetig. - Blokkvázlat alapján az egyes fokozatok felismerése, azonosítása. - Mérési jegyzőkönyvek, gyári specifikációs adatok felhasználása a javítás, hitelesítés során. - A mérés végeredményeinek jegyzőkönyvbe foglalása. 4. Alapműveletek - Oldható és oldhatatlan kötések, csatlakozások létesítése = csavarozással, = forrasztással, = ragasztással. - Nyomtatott áramkörök és kábelkorbácsok készítése előzetes tervek alapján. - Egyszerű mechanikai műveletek végzése = méretezés, = előrajzolás, = reszelés, fúrás, hajlítás. 5. Hibakeresés - Áramkörök munkapontjának és alkatrészértékeinek meghatározása számítás segítségével, alkatrész katalógusok alapján. - Észlelt vagy panaszolt hibajelenségek alapján a hibás fokozat behatárolása. - A hibás fokozatban mérések (feszültség, áram, ellenállás) segítségével a hibás alkatrész megtalálása. - Szemmel látható hiba esetén a hibás alkarész cseréje. - Törött áramkörök (NYÁK) behatárolása szemrevételezéssel vagy méréssel. 6. Hibajavítás, alkatrészek, mechanikai elemek cseréje, felújítása - A hibás modulok cseréje egyszerű csatlakozó bontás vagy forrasztás útján. - Alkatrészek cseréje forrasztás segítségével vagy oldható kötések útján. - Elszennyeződött alkatrészek, mechanikai elemek tisztítása megfelelő oldószerrel, esetleg kenése, zsírzása. - Törött áramköri lapok javítása forrasztással, hiányzó fóliák pótlása huzalozással. 7. Mérés, hitelesítés - Hibakeresés mérőműszerek segítségével = feszültség, áram, ellenállásmérő (analóg, digitális), = oszcilloszkóp, = frekvenciamérő. - A javított fokozatok, készülékek beállítása, hangolása, hitelesítése = oszcilloszkóp, = audio komplex generátor, = AM-FM szignálgenerátor, = wobbulátor. Az ismeretek elsajátításához javasolt tantárgyak: - Elektrotechnika. - Elektronika és alkatrészismeret. - Szakmai ismeret: általános és speciális. - Vállalkozási ismeretek. - Szakrajz. - Környezet- és munkavédelmi ismeretek. - Gyakorlat. A szükséges óraszámokat az oktatásban részt vevő csoport előképzettsége alapján az oktatás megkezdése előtt kell meghatározni. 1. A szakmai vizsga részei IV. A szakképesítés vizsgáztatási követelményei

5 - írásbeli vizsga, - gyakorlati vizsga, - szóbeli vizsga Az írásbeli vizsga időtartama min. 180 perc. - Szakmai számítások (munkapont). - Készülékek felépítései (blokkvázlat). - Kapcsolási rajzok és értelmezésük A gyakorlati vizsga időtartama 180 perc. - Áramkörépítés kapcsolási rajz vagy beültetési rajz alapján. - Az áramkör mérése. - Mérési jegyzőkönyv készítése A szóbeli vizsga időtartama vizsgázónként perc. - Általános szakmai elméleti ismeretek. - Speciális, valamely konkrét készülékhez kapcsolódó ismeretek. - Biztonságtechnikai ismeretek. 2. A szakmai vizsgán számon kérhető feladatok, a szint megjelölésével 2.1. Az írásbeli vizsga tartalma Az írásbeli vizsga a szakmai elméleti ismeretek anyagát átfogó feladatcsoport, mely alkalmas a vizsgázó felkészültségének, tejesítményképes tudásának megítélésére. Az írásbeli feladatsornak tartalmaznia kell szakmai számításokat, a készülékek felépítésével kapcsolatos rendszertani ismereteket, egyszerű alapáramkörök kapcsolását, működési feltételeit, esetleg kapcsolási rajz olvasási, értelmezési kérdést. Az írásbeli tételek csak egy szakmai vizsgán használhatók fel A gyakorlati vizsga tartalma A gyakorlati vizsga feladatát a szakmai vizsgát szervező intézmény dolgoztatja ki, és a vizsgabizotság elnöke hagyja jóvá. A gyakorlati vizsga olyan komplex életszerű feladat, amely tartalmaz szerelési utasítás szerinti építést vagy beállítást, mérési utasítás szerinti mérést és műszaki dokumentáció, illetve jegyzőkönyv készítést A szóbeli vizsga tartalma A szóbeli vizsga során a vizsgázó a következő kérdéscsoportokból vizsgázik: Általános szakmai ismeretek: - alkatrészek felépítése, működése, - alapkapcsolások felépítése, működése, - áramkörök felépítése, működése, - mérőműszerek felépítése, működése, feladatai. Biztonságtechnikai ismeretek: - az elektromosság biztonságtechnikája, - környezetünk védelme. A szóbeli vizsgatételek több szakmai vizsgán is felhasználhatók. 3. A szakmai vizsga egyes részei alóli felmentés feltételei 3.1. Felmentést kaphat egyes elméleti vizsgatárgyak alól az a vizsgázó, aki ezek követelményeit már köztes vizsga formájában teljesítette, és ezt igazolni tudja Felmentést kaphat egyes elméleti vizsgatárgyak alól a vizsgázó, ha javítóvizsgát tesz, és a korábbi vizsga eredményét anyakönyvi kivonattal igazolni tudja A gyakorlati vizsga alól felmentés nem adható.

6 4. A vizsga értékelése 4.1. A szakmai elméleti vizsga részeit külön-külön (1-5-ig terjedő) osztályzattal kell értékelni. - Az írásbeli vizsga értékelését a tételekhez kiadott útmutató szerint kell elvégezni és egyetlen (1-5-ig terjedő) osztályzattal kell minősíteni. - A szóbeli vizsgát egyetlen (1-5-ig terjedő) osztályzattal kell minősíteni. A szakmai elméleti vizsga eredményét a szóbeli és írásbeli vizsgaeredmények alapján kell meghatározni az alábbiak szerint: - a szóbeli vizsgatantárgyak kerekített átlagát egyetlen osztályzatnak kell tekinteni, - az írásbeli és a szóbeli vizsga átlageredményét az írásbeli vizsga eredménye felé kerekítve kell megállapítani, - eredménytelennek kell tekinteni az elméleti vizsgát, ha a vizsgázó a szóbeli vagy az írásbeli vizsgára elégtelen osztályzatot kapott A szakmai gyakorlati vizsga eredményét egyetlen (1-5-ig terjedő) osztályzattal kell minősíteni, figyelembe véve a munka megszervezését, szakszerű végrehajtását, a biztonságtechnikai szabályok betartását és a mérések szakszerűségét, pontosságát A szakképesítő vizsga értékelése - Eredményes vizsgát tett az a vizsgázó, aki minden vizsgarész követelményeit teljesítette. - A gyakorlati vizsga eredménytelensége esetén a teljes vizsgát (minden vizsgarész vizsgáját) meg kell ismételni. Ismétlővizsgát legkorábban 6 hónap eltelte után lehet tenni. - A szakmai elméleti vizsga eredménytelensége esetén az eredménytelen vizsgarészből a vizsgázó javítóvizsgát tehet, legkorábban 3 hónap eltelte után.
