1 Klímaszerelési kiegészítők kondenzvíz szivattyúk

2 Aspen Pumps Az Aspen Pumps kondenzvíz szivattyúkat és klímatelepítési kiegészítőket gyártó vállalatot 1992-ben alapította 3 mérnök, akik klímaberendezések és hűtőberendezések telepítésével foglalkoztak. Munkájuk során gyakran találkoztak olyan termékekkel, amelyek nem feleltek meg az elvárásoknak. Emiatt megalkották a saját elvárásaiknak megfelelő kondenzvíz szivattyúkat. Az Aspen kondenzvíz szivattyúk mostanra a világ legismertebb és legjobb minőségű termékeivé váltak. Az Aspen mindig aminőségre, megbízhatóságra és ahosszú élettartamra tervezte termékeit. Manapság avilág számos pontján, több mint 100 országban forgalmazzák az Aspen kondenzvíz szivattyúkat Európában, Ázsiában, Afrikában és Amerikában..

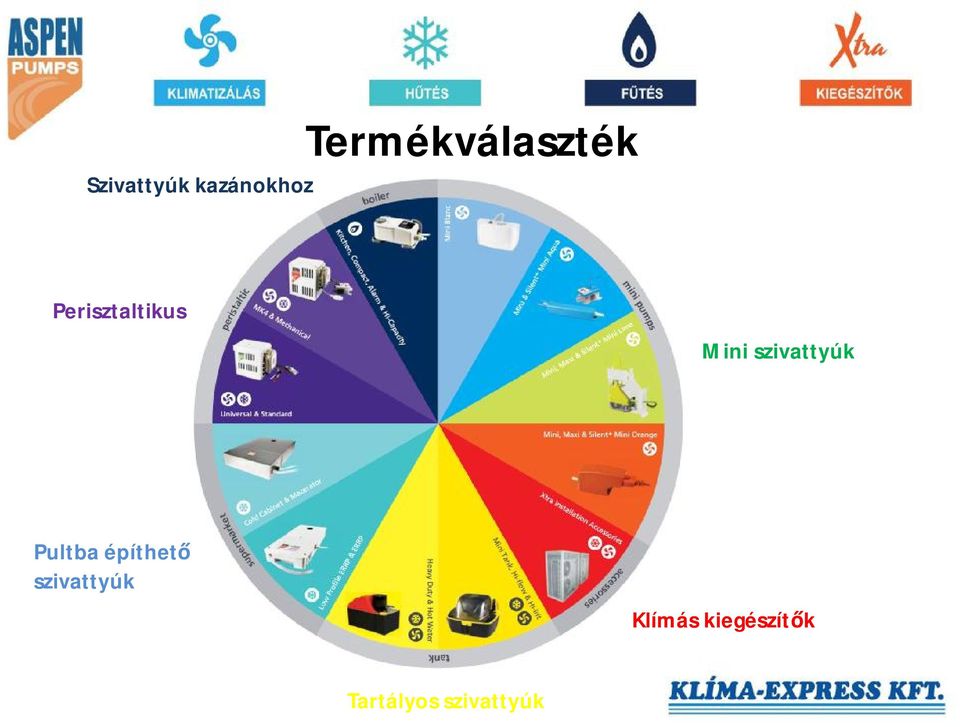

3 Szivattyúk kazánokhoz Termékválaszték Perisztaltikus Mini szivattyúk Pultba építhető szivattyúk Klímás kiegészítők Tartályos szivattyúk

4 Termékválaszték Minden igényt kielégítő termékválaszték Megbízható működés Hosszú élettartam Esztétikus megjelenés

5 Dugattyús szivattyúk Nyomás Összenyomás Felengedés Az Aspen dugattyús szivattyúiban egy apró dugattyú végzi a folyadék mozgatását, amely másodpercenként 50-szer fel- és le mozog. A folyadék visszaáramlását visszacsapó szelepek akadályozzák meg. A dugattyús szivattyúk kis méretűek, halk járásúak, és széleskörűen használhatók fel.

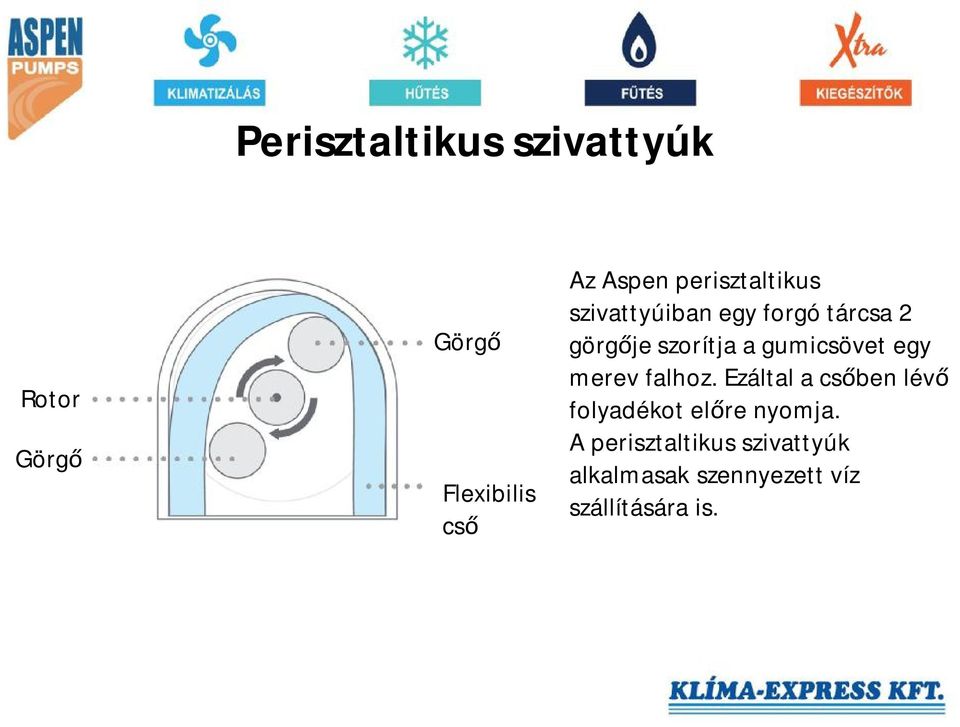

6 Perisztaltikus szivattyúk Rotor Görgő Görgő Flexibilis cső Az Aspen perisztaltikus szivattyúiban egy forgó tárcsa 2 görgője szorítja a gumicsövet egy merev falhoz. Ezáltal a csőben lévő folyadékot előre nyomja. A perisztaltikus szivattyúk alkalmasak szennyezett víz szállítására is.

7 Centrifugális szivattyúk A szívócsonkon belépő folyadék kapcsolatba kerül a szivattyú járókerekével. A járókerékben elhelyezkedő lapátok kényszerítik a folyadékot a járókerék szélei felé történő áramlásra. A megnövekedett mozgási energiájú folyadékot a szivattyúház segítségével a járókerék körül elvezetik a szivattyú nyomóscsonkjához.

8 Membrános szivattyúk Membrán Szelepek A membrános szivattyú egy mozgó membránlemez által okozott szívó és nyomóhatáson alapul. A folyadék irányát szelepek szabályozzák.

9 Mini szivattyúk

10 Mini szivattyúk Összefoglaló táblázat

11 Mini szivattyúk elhelyezése

12 Mini Orange Ideális lakossági és kisebb kereskedelmi készülékekhez A világ legkelendőbb mini szivattyúja. Páratlan megbízhatóság és teljesítmény. 12l/h maximális térfogatáram 10m maximális emelőmagasság Csak 21dB(A) hangnyomásszint Max. 16kW hűtőteljesítményig Egyszerűen szerelhető Anti Szifon rendszer Önfelszívó 2m-ig Az innovatív Anti Szifon rendszer biztosítja, hogy víz maradjon a dugattyús motorban minden alkalommal. A bennmaradt víz biztosítja a szivattyú kenését, hosszabb élettartamát és a csendes működés.

13 Maxi Orange Ideális kereskedelmi készülékekhez Extra szállítóteljesítmény kis méretben. 35l/h maximális térfogatáram 15m maximális emelőmagasság 35dB(A) hangnyomásszint Max. 46kW hűtőteljesítményig Egyszerűen szerelhető Nagy teljesítmény Anti Szifon rendszer Önfelszívó 2m-ig

14 Mini Lime Ideális lakossági, irodai éttermi felhasználáshoz Komplett megoldás, kábelcsatornával, esztétikus megjelenés. 12l/h maximális térfogatáram 10m maximális emelőmagasság Csak 23dB(A) hangnyomásszint Max. 16kW hűtőteljesítményig Egyszerűen szerelhető Oldalfali készülékekhez Anti Szifon rendszer Bal- és jobboldali kialakítás

15 Maxi Lime Ideális nagyobb teljesítményű készülékekhez Nagy teljesítmény, kompakt méret. 35l/h maximális térfogatáram 15m maximális emelőmagasság 35dB(A) hangnyomásszint Max. 46kW hűtőteljesítményig Egyszerűen szerelhető Nagy teljesítmény Anti Szifon rendszer Csak szivattyú kiszerelés is Bal- és jobboldali kialakítás Könnyű hozzáférés szervizelés esetén

16 Mini Aqua Lakossági és kisebb teljesítményű kereskedelmi felhasználásra A világ legvékonyabb kondenzvíz szivattyúja. Ott is elfér, ahol más már nem! 12l/h maximális térfogatáram 10m maximális emelőmagasság Csak 21dB(A) hangnyomásszint Max. 16kW hűtőteljesítményig Egyszerűen szerelhető Extra kis méret Anti Szifon rendszer Önfelszívó 2m-ig

17 Mini Blanc Lakossági felhasználásra Rendkívül gyorsan és egyszerűen szerelhető. 12l/h maximális térfogatáram 10m maximális emelőmagasság Csak 21dB(A) hangnyomásszint Max. 16kW hűtőteljesítményig Egyszerűen szerelhető Egyszerű karbantarthatóság Anti Szifon rendszer

18 Silent + Mini szivattyúk A végfelhasználók minden igényét kielégítve alkotta meg az Aspen a Silent + kondenzvíz szivattyú sorozatot. Még halkabb működés kompromisszumok nélkül.

19 Silent + Mini szivattyúk Összefoglaló táblázat

20 Silent + Mini szivattyúk antivibrációs cső hangtompító szellőzőcső csendes, nagy teljesítményű motor

21 Tartályos szivattyúk

22 Tartályos szivattyúk

23 Tartályos szivattyúk elhelyezése

24 Mini Tank Rendkívül széles felhasználási terület Kis méretű egyszerűen szerelhető oldalfalra vagy padlóra. 35l/h maximális térfogatáram 15m maximális emelőmagasság Max. 46kW hűtőteljesítményig Egyszerűen szerelhető, karbantartható Extra kis méret Anti Szifon rendszer Dugattyús technológia

25 Hi-Flow 0,5L Kis méret, nagy teljesítmény Kis méretű egyszerűen szerelhető, nagy teljesítményű centrifugális szivattyú. 300l/h maximális térfogatáram 3,2m maximális emelőmagasság Max. 240kW hűtőteljesítményig 0,5l-es tartály Egyszerűen szerelhető Visszacsapó szelep Oldalfalra vagy padlóra szerelhető Centrifugális szivattyú

26 Hi-Flow 1 és 2L Kis méret, nagy teljesítmény Kis méretű egyszerűen szerelhető, nagy teljesítményű centrifugális szivattyú. 288l/h maximális térfogatáram 5m maximális emelőmagasság Max. 384kW hűtőteljesítményig 1 vagy 2l-es tartály Egyszerűen szerelhető, karbantartható Kis méret Visszacsapó szelep Oldalfalra vagy padlóra szerelhető

27 Hi-Lift 1 és 2L Megbízható, folyamatos teljesítmény A világon egyedülálló, tartályos perisztaltikus szivattyú. 11l/h maximális térfogatáram 12m maximális emelőmagasság Max. 14kW hűtőteljesítményig 1 vagy 2l-es tartály Egyszerűen szerelhető, karbantartható Kis méret Beépített vízszintező

28 Heavy Duty 6 és 10m Nagy teljesítmény hosszú élettartam Nagy mennyiségű kondenzátum gyors elvezetése. Nagy, robosztus, megbízható. 6l: 900l/h maximális térfogatáram 10l: 1250l/h maximális térfogatáram 6l: 6m maximális emelőmagasság 10l: 10m maximális emelőmagasság 6l: Max. 1200kW hűtőteljesítményig 10lMax. 1660kW hűtőteljesítményig 4l-es tartály Egyszerűen szerelhető Visszacsapó szelep

29 Hot water economy Meleg víz szállítására tervezték Nagy teljesítményű, akár 80 C-os vizet is képes szállítani. 900l/h maximális térfogatáram 6m maximális emelőmagasság Max. 1200kW hűtőteljesítményig 4l-es tartály Egyszerűen szerelhető 2 vízhozzávezetés 80 C-os vízig használható Nagy teljesítmény

30 Hot water heavy duty Nincs nagy feladat számára. Nagy teljesítmény, 80 C-os vízhez is. Megbízható, hosszú élettartam. 1800l/h maximális térfogatáram 15m maximális emelőmagasság Max. 2400kW hűtőteljesítményig 5l-es tartály Egyszerűen szerelhető 2 vízhozzávezetés 80 C-os vízig használható Nagy teljesítmény Visszacsapó szelep

31 Perisztaltikus szivattyúk

32 Perisztaltikus szivattyúk elhelyezése

33 Perisztaltikus szivattyúk

34 Universal Hőmérsékletkülönbség hatására indul Akár 8m-re is elhelyezhető a beltéri egységtől. 6,5l/h maximális térfogatáram 12m maximális emelőmagasság Max. 8,5kW hűtőteljesítményig Egyszerűen szerelhető Szárazon is működik Önfelszívó 3m-ig Szennyezett vizet is szállít 3 perces túlfutás

35 Standard Hűtés indítójelre indul Egyszerű felépítés, kiegyensúlyozott teljesítmény 6,5l/h maximális térfogatáram 12m maximális emelőmagasság Max. 8,5kW hűtőteljesítményig Egyszerűen szerelhető Szárazon is működik Önfelszívó 3m-ig Szennyezett vizet is szállít 3 perces túlfutás

36 MK4 Kondenzvíz hőmérséklet érzékelő szenzor hatására indul Folyamatos teljesítmény, egyszerű telepítés. 6,5l/h maximális térfogatáram 12m maximális emelőmagasság Max. 8,5kW hűtőteljesítményig Egyszerűen szerelhető Szárazon is működik Önfelszívó 3m-ig Szennyezett vizet is szállít 3 perces túlfutás

37 Mechanical Úszókapcsoló segítségével indul Mini és perisztaltikus szivattyú kombinációja. 6,5l/h maximális térfogatáram 12m maximális emelőmagasság Max. 8,5kW hűtőteljesítményig Egyszerűen szerelhető Szárazon is működik Önfelszívó 3m-ig Szennyezett vizet is szállít 3 perces túlfutás Riasztó funkció lehetséges

38 Hűtőpultba építhető szivattyúk

39 Hűtőpultba építhető szivattyúk elhelyezése

40 Hűtőpultba építhető szivattyúk

41 Vékony ERRP Vékony, hűtőpult alá helyezhető szivattyú Extra vékony kivitel, nagy hatékonyság, megbízható működés. 190l/h maximális térfogatáram 21m maximális emelőmagasság Hűtők, hűtőpultok számára Egyszerűen szerelhető Beépített szűrő 3,5l-es tartály Maximális vízhőmérséklet: 40 C

42 ERRP Vékony, hűtőpult alá helyezhető szivattyú Hatékony szivattyú a leolvadó víz elvezetésére. 225l/h maximális térfogatáram 35m maximális emelőmagasság Hűtők, hűtőpultok számára Egyszerűen szerelhető Beépített szűrő 11l-es tartály Maximális vízhőmérséklet: 40 C

43 Cold cabinet Hűtőpult alá helyezhető szivattyú Rozsdamentes acél ház, hosszú élettartam. 225l/h maximális térfogatáram 35m maximális emelőmagasság Hűtők, hűtőpultok számára Egyszerűen szerelhető Beépített szűrő 11l-es tartály Maximális vízhőmérséklet: 40 C Felső és oldalsó vízbevezetés Rozsdamentes acél ház

44 Macerator 4L és 10L Hűtőpult alá helyezhető szivattyú Nagy teljesítmény, egyszerre akár több hűtő, hűtőpult számára 780l/h maximális térfogatáram 8,5m maximális emelőmagasság Hűtők, hűtőpultok számára Biztonsági kapcsoló Beépített szűrő 4 és 10l-es tartály Maximális vízhőmérséklet: 40 C 2db vízbevezetés

45 Kazánokhoz használható szivattyúk

46 Kazánokhoz használható szivattyúk elhelyezése

47 Kazánokhoz használható szivattyúk

48 Kitchen Gázkazánokhoz otthoni felhasználásra Gyorsan és egyszerűen telepíthető 12l/h maximális térfogatáram 10m maximális emelőmagasság Csak 21dB(A) hangnyomásszint Akár 30kW-ig Egyszerűen szerelhető 0,5l-es tartály Maximális vízhőmérséklet: 60 C ph>2,7

49 Compact Gázkazánokhoz otthoni felhasználásra Kis méretű dugattyús szivattyú 35l/h maximális térfogatáram 15m maximális emelőmagasság Akár 85kW-ig Egyszerűen szerelhető Tartozék konzollal 0,24l-es tartály Maximális vízhőmérséklet: 60 C ph>2,7

50 Alarm Kereskedelmi méretű kazánokhoz Nagy teljesítmény, beépített hangriasztással 300l/h maximális térfogatáram 3,2m maximális emelőmagasság Akár 240kW-ig Oldalfalra vagy padlóra szerelhető Visszacsapó szeleppel 0,5l-es tartály Maximális vízhőmérséklet: 60 C ph>2,7

51 Hi-capacity Kereskedelmi méretű kazánokhoz Nagy teljesítményű szivattyú felülmúlhatatlan teljesítménnyel 370l/h maximális térfogatáram 3,7m maximális emelőmagasság Akár 450kW-ig Oldalfalra vagy padlóra szerelhető 2l-es tartály Maximális vízhőmérséklet: 60 C ph>2,7

52 Klímatechnikai kiegészítők Fertőtlenítő tabletták Csőcsatlakozók, szűkítők Fordulatszám szabályzók 3 fázis védelem Visszacsapó szelepek Klíma konzolok Kondenzvíz szifonok Kondenzátor védőkeretek

53 BBJ függesztők, bilincsek QPC GYORSPOZÍCIONÁLÓ BILINCS GUMIBETÉTES BILINCS ALUMÍNIUM SÍNHEZ SÍNBE PATTINTHATÓ BILINCS

54 BBJ függesztők, bilincsek MENETES SZÁRRA RÖGZÍTHETŐ, FÜGGESZTETT BILINCS MENETES SZÁRRA RÖGZÍTHETŐ, BILINCS 3 CSŐHÖZ MENETES SZÁRRA RÖGZÍTHETŐ MŰANYAG BILINCS

55 BBJ függesztők, bilincsek GRIP LOCK - FALRA SZERELHETŐ BILINCS BBJ MŰANYAG CSŐKÖTEGELŐ MŰANYAG KENGYEL

56 Köszönöm figyelmüket!
