1 HP LASERJET ENTERPRISE 600 M601, M602 ÉS M603 SOROZATÚ NYOMTATÓ Felhasználói kézikönyv

2

3 HP LaserJet Enterprise 600 M601, M602 és M603 sorozatú nyomtató Felhasználói kézikönyv

4 Szerzői jog és licenc 2011 Copyright Hewlett-Packard Development Company, L.P. Előzetes írásbeli engedély nélküli reprodukálása, adaptálása vagy fordítása tilos, kivéve ahol ezt a szerzői jogi rendelkezések megengedik. A jelen kézikönyvben megadott információk előzetes bejelentés nélkül megváltozhatnak. A HP termékekre és szolgáltatásokra vonatkozó kizárólagos garanciák az adott termékhez és szolgáltatáshoz mellékelt garancianyilatkozatokban találhatók. Az ebben az útmutatóban foglaltak nem tekinthetők további garanciavállalásnak. A HP nem vállal felelősséget a jelen útmutatóban előforduló műszaki vagy szerkesztési hibákért, illetve kihagyásokért. Megjegyzések a termékmegjelölésre vonatkozóan Az Adobe, az Acrobat és a PostScript az Adobe Systems Incorporated bejegyzett védjegye. Az Intel Core az Intel Corporation Egyesült Államokban és egyéb országokban/térségekben bejegyzett védjegye. A Microsoft, a Windows, a Windows XP és a Windows Vista a Microsoft Corporation Egyesült Államokban bejegyzett védjegye. A UNIX az Open Group bejegyzett védjegye. Az ENERGY STAR és az ENERGY STAR jel az Egyesült Államokban bejegyzett jelzés. Cikkszám: CE Edition 4, 11/2011

5 Jelen útmutatóban alkalmazott jelölések TIPP: A tippek hasznos ötleteket vagy hivatkozásokat adnak. MEGJEGYZÉS: A megjegyzések fontos információkat tartalmaznak egy adott fogalom magyarázása vagy egy feladat végrehajtása kapcsán. VIGYÁZAT! A figyelmeztetések olyan eljárásokat tartalmaznak, amelyeket követnie kell, hogy elkerülje az adatvesztést vagy a készülék károsodását. FIGYELEM! A fontos figyelmeztetések olyan specifikus eljárásokra hívják fel a figyelmet, amelyeket követnie kell a személyes sérülések, a katasztrofális léptékű adatvesztés, illetve a készülék komoly károsodása elkerülése érdekében. HUWW iii

6 iv Jelen útmutatóban alkalmazott jelölések HUWW

7 Tartalomjegyzék 1 A készülékkel kapcsolatos alapvető tudnivalók... 1 Termékek összehasonlítása... 2 HP LaserJet Enterprise 600 M601 típusok... 2 HP LaserJet Enterprise 600 M602 típusok... 3 HP LaserJet Enterprise 600 M603 típusok... 4 Környezetvédelmi jellemzők... 5 Kisegítő lehetőségek... 6 A készülék nézetei... 7 Elölnézet... 7 Hátulnézet... 8 Illesztőportok... 9 Sorszám és típusszám elhelyezkedése A vezérlőpult menüi A kezelőpanel elrendezése Feladat lekérése USB-eszközről menü Feladat beolvasása a készülék memóriájából menü Kellékek menü Tálcák menü Adminisztráció menü Jelentések menü Általános beállítások menü Beolvasás USB-eszközről beállításai menü Általános nyomtatási beállítások menü Alapértelmezett nyomtatási beállítások menü Megjelenítési beállítások menü Kellékek kezelése menü Tálcák kezelése menü Tűző/kötegelő beállításai menü Többtálcás osztályozó beállításai menü Hálózati beállítások menü HUWW v

8 Hibaelhárítás menü Eszközkarbantartás menü Biztonsági mentés/visszaállítás menü Kalibrálás/tisztítás menü USB firmware frissítése menü Szerviz menü Szoftver Windows rendszerhez Támogatott Windows operációs rendszerek és nyomtató-illesztőprogramok Válassza ki a megfelelő nyomtató-illesztőprogramot a Windowshoz HP univerzális nyomtató-illesztőprogram (UPD) UPD telepítési módok A nyomtatási feladat beállításainak módosítása Windows rendszerben A nyomtatási beállítások fontossági sorrendje Az összes nyomtatási feladat beállításának módosítása a szoftverprogram bezárásáig Alapértelmezett beállítások módosítása az összes nyomtatási feladathoz A termék konfigurációs beállításainak módosítása A nyomtató-illesztőprogram eltávolítása Windows rendszerben Támogatott segédprogramok Windows-rendszerekhez HP Web Jetadmin HP beépített webszerver HP eprint Szoftver más operációs rendszerekhez A készülék használata Mac operációs rendszerrel Szoftver Mac operációs rendszerhez Támogatott Mac operációs rendszerek és nyomtató-illesztőprogramok Szoftver telepítése Mac operációs rendszerekre Szoftver telepítése a készülékhez közvetlenül csatlakoztatott Mac rendszerű számítógépek esetében Szoftver telepítése Mac számítógépekre vezeték nélküli hálózatban Az IP-cím beállítása A szoftver telepítése A nyomtató-illesztőprogram eltávolítása Mac operációs rendszerben A nyomtatási beállítások fontossági sorrendje Macintosh rendszerben A nyomtató-illesztőprogram beállításainak módosítása Macintosh rendszerben Az összes nyomtatási feladat beállításának módosítása a szoftverprogram bezárásáig Alapértelmezett beállítások módosítása az összes nyomtatási feladathoz A termék konfigurációs beállításainak módosítása Szoftver Macintosh rendszerű számítógépekhez vi HUWW

9 HP Utility (nyomtatósegéd) Mac rendszerhez HP Printer Utility (Nyomtatósegéd) megnyitása HP Utility funkciók Támogatott segédprogramok Mac rendszer esetében HP beépített webszerver HP eprint AirPrint Alapvető nyomtatási feladatok Mac rendszerben Nyomtatási feladat törlése Mac rendszer esetében A papírméret és -típus módosítása Mac rendszer esetében Dokumentumok átméretezése vagy nyomtatás egyedi méretű papírra Macintosh rendszerben Előzetes nyomtatási beállítások létrehozása és használata Macintosh rendszerben Fedőlap nyomtatása Mac rendszerben Vízjelek használata Macintosh rendszerben Több oldal nyomtatása egyetlen papírlapra Macintosh rendszerben Nyomtatás a lap mindkét oldalára (kétoldalas nyomtatás) Macintosh rendszerben Feladatok tárolása Macintosh rendszerben Problémák megoldása Macintosh rendszer esetében A készülék csatlakoztatása Windows rendszer esetében Nyomtatómegosztásra vonatkozó nyilatkozat Csatlakoztatás USB-porton keresztül Telepítés CD-ről Csatlakoztatás hálózatra Windows rendszerben Támogatott hálózati protokollok A készülék telepítése vezetékes hálózatra Windows rendszerben Az IP-cím beállítása A szoftver telepítése A hálózati beállítások konfigurálása Windows rendszerben Hálózati beállítások megtekintése és módosítása A hálózati jelszó beállítása vagy megváltoztatása IPv4 TCP/IP-paraméterek kézi beállítása a kezelőpanelen IPv6 TCP/IP-paraméterek kézi beállítása a kezelőpanelen Kapcsolati sebesség és duplex beállítások Papír és nyomtatási hordozók A papír megfelelő használata A különleges papír használatára vonatkozó útmutató A nyomtató-illesztőprogram módosítása a Windows rendszerben a papírtípusnak és -méretnek megfelelően HUWW vii

10 Támogatott papírméretek Támogatott papírtípusok Támogatott papírtípusok a bemeneti opciók számára Támogatott papírtípusok a kimeneti opciók számára Tálcák és kimeneti tálcák tárolóképessége Papírtálcák feltöltése Az 1. tálca feltöltése A 2. adagolótálca vagy a kiegészítő 500 lapos tálca feltöltése Az opcionális 1500 lapos tálca feltöltése A papír iránya a tálcák feltöltésekor Fejléces, előnyomott vagy előlyukasztott papír betöltése Borítékok betöltése Tálcák konfigurálása Tálca konfigurálása papír betöltésekor Tálcakonfigurálás a nyomtatási feladat beállításainak megfelelően Tálca konfigurálása a kezelőpanelen Kimeneti tálca kiválasztása Nyomtatás a felső (normál) kimeneti tálcába Nyomtatás a hátsó kimeneti tálcába Nyomtatás az opcionális lerakó- vagy tűző/lerakóegységbe Nyomtatás az 5 tálcás osztályozóba Festékkazetták Nyomtatókazetta-információk Kellékek nézete A nyomtatókazetta nézete Nyomtatókazetták kezelése Nyomtatókazetták beállításainak módosítása Nyomtatás úgy, hogy az egyik nyomtatókazetta elérte becsült élettartama végét A Festékszint nagyon alacsony állapot beállításai lehetőséget a kezelőpanelen engedélyezheti vagy tilthatja le Nyomtatás Takarékos üzemmódban Kellékek tárolása és újrahasznosítása Kellékek újrahasznosítása A nyomtatópatron tárolása A HP álláspontja a nem HP által gyártott nyomtatópatronokkal kapcsolatban A HP hamisításellenes webhelye Csereútmutató A nyomtatókazetta cseréje viii HUWW

11 Tűzőkapcsok cseréje Megelőző készülék-karbantartás végrehajtása A karbantartási készlet számlálójának alaphelyzetbe állítása Nyomtatókazettákkal kapcsolatos problémák megoldása A festékkazetták ellenőrzése A nyomtatókazetta sérüléseinek ellenőrzése Ismétlődő hibák A Kellékállapot oldal nyomtatása A kezelőpanel kellékekkel kapcsolatos üzeneteinek értelmezése Nyomtatási feladatok Nyomtatási feladat törlése Windows rendszerben Alapvető nyomtatási feladatok Windows rendszerben A nyomtató-illesztőprogram megnyitása Windows esetében Segítség igénybevétele a nyomtatási beállításokhoz Windows esetében A nyomtatandó másolatok számának módosítása Windows esetében Egyedi nyomtatási beállítások mentése későbbi használatra Windows esetében Nyomtatási parancsikon használata Windows esetében Nyomtatási parancsikonok létrehozása A nyomtatási minőség javítása Windows esetében Az oldalméret kijelölése Windows esetében Egyedi oldalméret kijelölése Windows esetében A papírtípus kijelölése Windows esetében A papírtálca kijelölése Windows esetében Nyomtatás mindkét oldalra (duplex) Windows esetében Nyomtatás mindkét oldalra kézi átfordítással Windows esetében Nyomtatás mindkét oldalra automatikusan Windows esetében Több oldal nyomtatása egy lapra Windows esetében Oldal tájolásának kijelölése Windows esetében A HP eprint használata További nyomtatási feladatok Windows rendszerben Előnyomott fejléces papírra vagy űrlapokra történő nyomtatás Windows esetében Nyomtatás különleges papírra, címkékre vagy írásvetítő-fóliákra Windows rendszerben 131 Az első vagy utolsó oldal nyomtatása különböző papírra Windows esetében Dokumentum átméretezése adott papírméretűvé Windows rendszerben Vízjel hozzáadása a dokumentumhoz Windows rendszerben Füzet létrehozása Windows esetében Kimeneti lehetőségek kiválasztása Windows operációs rendszeren Kimeneti tálca kiválasztása Windows rendszerben Tűzési beállítások kiválasztása Windows rendszerben Feladattárolási funkciók használata Windows rendszerben HUWW ix

12 Tárolt feladat létrehozása Windows rendszerben Tárolt feladat kinyomtatása Tárolt feladat törlése Feladattárolási lehetőségek beállítása Windows rendszerben Próbanyomat kinyomtatása az összes példány kinyomtatása előtt. 145 Személyes jellegű feladat ideiglenes tárolása és későbbi kinyomtatása a készüléken Feladat ideiglenes tárolása a készüléken Feladat tartós tárolása a készüléken A tartósan tárolt feladat személyessé tétele, így a nyomtatással próbálkozóknak meg kell adniuk a PIN-kódot Értesítés fogadása tárolt feladat nyomtatásáról Felhasználónév beállítása tárolt feladathoz Név megadása tárolt feladathoz Különleges feladatok nyomtatása Windows rendszerben A duplex-igazítás beállítása Helyszíni nyomtatás USB portról Kezelés és karbantartás Információs oldalak nyomtatása A HP beépített webszerver használata A HP beépített webszerver megnyitása hálózati kapcsolat használatával A HP beépített webszerver funkciói Információ lap Általános lap Nyomtatás lap Hibaelhárítás lap Biztonság lap HP Web Services lap Hálózatkezelés lap Egyéb hivatkozások listája A HP Web Jetadmin szoftver használata A készülék biztonsági funkciói Biztonsági nyilatkozatok IP Security (IP-biztonság) A HP beépített webszerver biztonságossá tétele Titkosítás támogatása: HP titkosított nagy teljesítményű merevlemezek (csak az xh típusokon) A tárolt feladatok védelme A kezelőpanel menüjének lezárása A formázó zárolása x HUWW

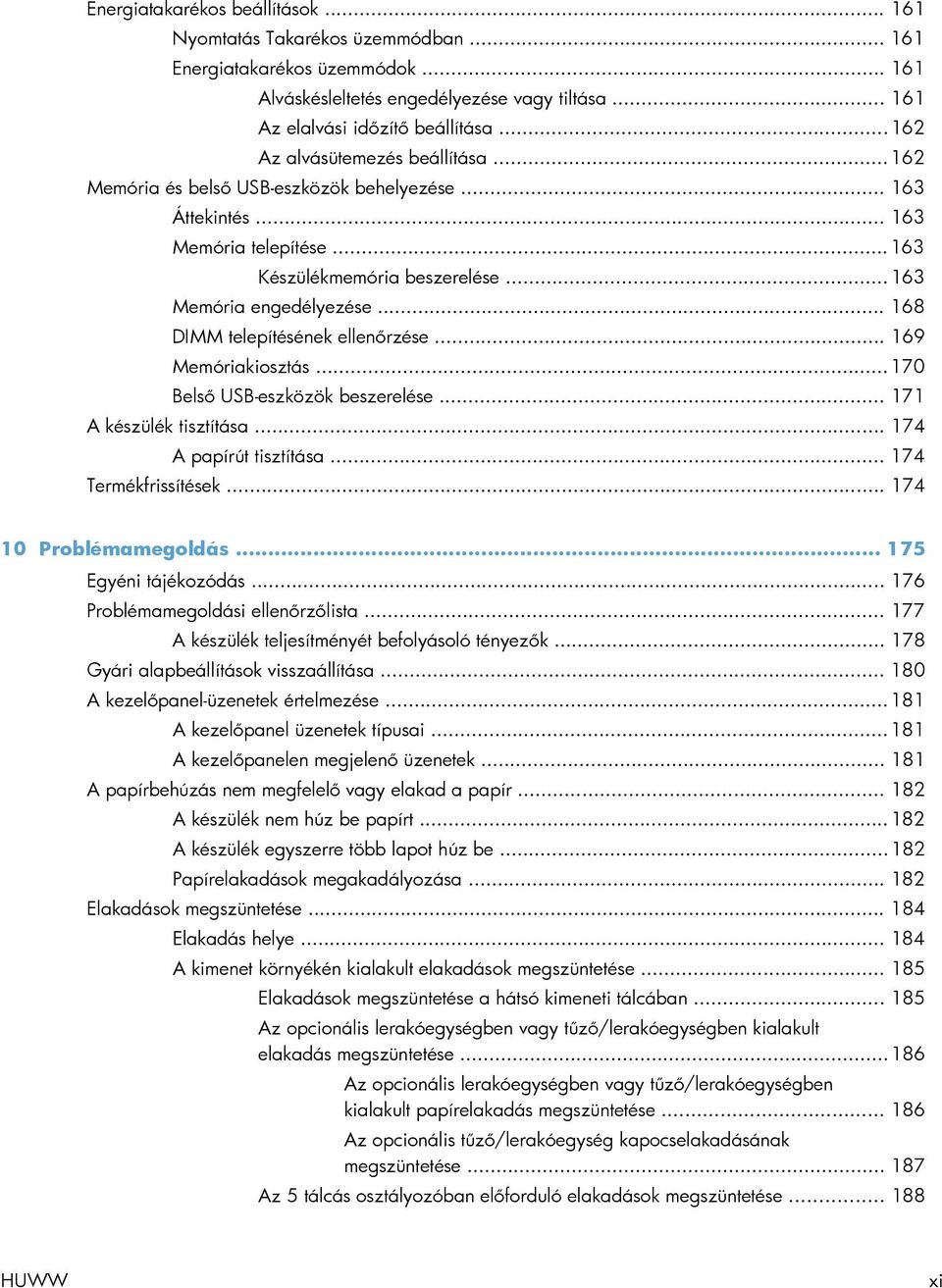

13 Energiatakarékos beállítások Nyomtatás Takarékos üzemmódban Energiatakarékos üzemmódok Alváskésleltetés engedélyezése vagy tiltása Az elalvási időzítő beállítása Az alvásütemezés beállítása Memória és belső USB-eszközök behelyezése Áttekintés Memória telepítése Készülékmemória beszerelése Memória engedélyezése DIMM telepítésének ellenőrzése Memóriakiosztás Belső USB-eszközök beszerelése A készülék tisztítása A papírút tisztítása Termékfrissítések Problémamegoldás Egyéni tájékozódás Problémamegoldási ellenőrzőlista A készülék teljesítményét befolyásoló tényezők Gyári alapbeállítások visszaállítása A kezelőpanel-üzenetek értelmezése A kezelőpanel üzenetek típusai A kezelőpanelen megjelenő üzenetek A papírbehúzás nem megfelelő vagy elakad a papír A készülék nem húz be papírt A készülék egyszerre több lapot húz be Papírelakadások megakadályozása Elakadások megszüntetése Elakadás helye A kimenet környékén kialakult elakadások megszüntetése Elakadások megszüntetése a hátsó kimeneti tálcában Az opcionális lerakóegységben vagy tűző/lerakóegységben kialakult elakadás megszüntetése Az opcionális lerakóegységben vagy tűző/lerakóegységben kialakult papírelakadás megszüntetése Az opcionális tűző/lerakóegység kapocselakadásának megszüntetése Az 5 tálcás osztályozóban előforduló elakadások megszüntetése HUWW xi

14 A beégetőmű környékén történt elakadás megszüntetése Az opcionális duplex egység környékén kialakult elakadások megszüntetése A tálcákon kialakult elakadások megszüntetése Az 1. tálcán kialakult elakadás megszüntetése A 2. tálcán vagy az opcionális, 500 lapos tálcán kialakult elakadás megszüntetése Az opcionális, 1500 lapos tálcán kialakult elakadás megszüntetése Az opcionális borítékadagolóban történt elakadás megszüntetése Elakadások megszüntetése a felső fedél és a nyomtatókazetta környezetében Elakadáselhárítás módosítása A nyomtatási minőség javítása Papírtípus kiválasztása A HP specifikációknak megfelelő papír használata Tisztítóoldal nyomtatása A nyomtatókazetta ellenőrzése A nyomtatási igényeknek legjobban megfelelő nyomtató-illesztőprogram használata A készülék nem nyomtat, vagy lassan nyomtat A készülék nem nyomtat A készülék lassan nyomtat USB-portról történő, helyszíni nyomtatás problémáinak megoldása Az Megnyitás USB-tárolóról menü nem nyílik meg az USB-tartozék behelyezésekor A fájl nyomtatása az USB-tárolóeszközről sikertelen A nyomtatni kívánt fájl nem jelenik meg az Megnyitás USB-tárolóról menüben Csatlakoztatási problémák megoldása Közvetlen csatlakoztatási problémák megoldása Hálózati problémák megoldása Rossz minőségű fizikai csatlakozás A számítógép nem a készüléknek megfelelő IP-címet használja A számítógép nem tud kommunikálni a készülékkel A készülék nem megfelelő hivatkozást és duplex beállításokat használ a hálózathoz Lehet, hogy az új szoftverek kompatibilitási problémákat okoznak Lehet, hogy a számítógép vagy a munkaállomás nem megfelelően van beállítva A készülék le van tiltva, vagy a hálózat egyéb beállításai nem megfelelőek A készülék szoftverével kapcsolatos problémák megoldása Windows rendszerben A Nyomtató mappában nem látható nyomtató-illesztőprogram a termékhez Hibaüzenet jelent meg a szoftver telepítése során A készülék Üzemkész állapotban van, de nem nyomtat A készülék szoftverével kapcsolatos problémák megoldása Macintosh rendszerben A nyomtató-illesztőprogram nem szerepel a Print & Fax (nyomtató és fax) listában xii HUWW

15 A készülék neve nem jelenik meg a Print & Fax (nyomtató és fax) készüléklistájában A nyomtató-illesztőprogram nem állítja be automatikusan a Print & Fax (nyomtató és fax) listában kiválasztott készüléket Egy nyomtatási feladat nem arra a készülékre került, amelyikre küldeni kívánta USB kábelkapcsolat esetén a készülék az illesztőprogram kiválasztását követően nem jelenik meg a Print & Fax (nyomtató és fax) listában Ön általános nyomtató-illesztőprogramot alkalmaz USB-csatlakozás használatakor A függelék: Kellékek és tartozékok rendelése Alkatrészek, tartozékok és kellékek rendelése Cikkszámok Papírkezelő tartozékok Vásárló által kicserélhető alkatrészek Kábelek és illesztők B függelék: Szerviz és terméktámogatás A Hewlett-Packard korlátozott garancia nyilatkozata A HP kiegészítő védelmi garanciája: A LaserJet festékkazetta korlátozott garancianyilatkozata A nyomtatókazettán tárolt adatok Végfelhasználói licencszerződés A fogyasztó által végzett javításra vonatkozó garanciális szolgáltatás Ügyfélszolgálat A termék visszacsomagolása C függelék: Termékjellemzők Fizikai specifikációk Teljesítményfelvétel, elektromos jellemzők és zajkibocsátás Működési környezet D függelék: Az előírásokra vonatkozó információk FCC-előírások Környezetvédelmi termékgazdálkodási program Környezetvédelem Ózonkibocsátás Energiafogyasztás Festékfelhasználás Papírfelhasználás Műanyagok HP LaserJet nyomtatási kellékek Visszajuttatási és újrahasznosítási tudnivalók HUWW xiii

16 Egyesült Államok és Puerto Rico Többszörös visszajuttatás (több kazetta) Egy termék visszajuttatása Szállítás Visszajuttatás az Egyesült Államokon kívül Papír Anyagkorlátozások Otthoni felhasználók által kidobott használt berendezések elhelyezése az Európai Unióban Vegyi anyagok Anyagbiztonsági adatlap (Material Safety Data Sheet MSDS) További információk Megfelelőségi nyilatkozat Biztonságtechnikai nyilatkozatok Lézerbiztonsági nyilatkozat Kanadai DOC-szabályozás VCCI statement (Japan) Utasítások a tápkábel használatához Power cord statement (Japan) EMC nyilatkozat (Kína) EMC-nyilatkozat (Korea) EMI nyilatkozat (Tajvan) A készülék stabilitása Lézerbiztonsági nyilatkozat Finnország számára GS nyilatkozat (Németország) Anyagtáblázat (Kína) A veszélyes anyagok használatának korlátozásával kapcsolatos nyilatkozat (Törökország) Tárgymutató xiv HUWW

17 1 A készülékkel kapcsolatos alapvető tudnivalók Termékek összehasonlítása Környezetvédelmi jellemzők Kisegítő lehetőségek A készülék nézetei HUWW 1

18 Termékek összehasonlítása HP LaserJet Enterprise 600 M601 típusok M601n nyomtató CE989A Percenként akár 45 oldalt is kinyomtat Letter méretű papíron, illetve akár 43 oldalt is A4 méretű papíron. Beépített HP Jetdirect hálózatkezelés 512 megabájt (MB) közvetlen elérésű memóriát (RAM) tartalmaz. Bővíthető 1 gigabájtra (GB). 4 GB-os félvezető alapú memóriamodul Az 1. tálca legfeljebb 100 lapot képes befogadni A 2. tálca legfeljebb 500 lapot képes befogadni 500 lapos, nyomtatott oldallal lefelé gyűjtő kimeneti tálca 100 lapos, nyomtatott oldallal felfelé gyűjtő kimeneti tálca 4 soros, színes grafikus kezelőpanel-kijelző Nagy sebességű (Hi-Speed) USB 2.0 port Gazda USB-nyomtatóport Helyszíni USB-nyomtatóport Egy darab nyitott, két érintkezősoros memóriamodul (DIMM) bővítőhely M601dn nyomtató CE990A Ugyanazokkal a tulajdonságokkal rendelkezik, mint a HP LaserJet Enterprise 600 M601n nyomtató, ezenkívül a következőkkel: Kétoldalas, automatikus nyomtatáshoz szükséges duplex egység Vezeték nélküli nyomtatás 2 1. fejezet A készülékkel kapcsolatos alapvető tudnivalók HUWW

19 HP LaserJet Enterprise 600 M602 típusok M602n nyomtató CE991A Percenként akár 52 oldalt is kinyomtat Letter méretű papíron, illetve akár 50 oldalt is A4 méretű papíron. Beépített HP Jetdirect hálózatkezelés 512 megabájt (MB) közvetlen elérésű memóriát (RAM) tartalmaz. Bővíthető 1 gigabájtra (GB). 4 soros, színes grafikus kezelőpanelkijelző Numerikus billentyűzet Nagy sebességű (Hi-Speed) USB 2.0 port Gazda USB-nyomtatóport 4 GB-os félvezető alapú memóriamodul Helyszíni USB-nyomtatóport Az 1. tálca legfeljebb 100 lapot képes befogadni Egy darab nyitott, két érintkezősoros memóriamodul (DIMM) bővítőhely A 2. tálca legfeljebb 500 lapot képes befogadni 500 lapos, nyomtatott oldallal lefelé gyűjtő kimeneti tálca Helyszíni USB-nyomtatóport Zseb hardvereszköz beillesztéséhez 100 lapos, nyomtatott oldallal felfelé gyűjtő kimeneti tálca M602dn nyomtató CE992A Ugyanazokkal a tulajdonságokkal rendelkezik, mint a HP LaserJet Enterprise 600 M602n nyomtató, ezenkívül a következőkkel: Kétoldalas, automatikus nyomtatáshoz szükséges duplex egység Vezeték nélküli nyomtatás M602x nyomtató CE993A Ugyanazokkal a tulajdonságokkal rendelkezik, mint a HP LaserJet Enterprise 600 M602n nyomtató, ezenkívül a következőkkel: Kétoldalas, automatikus nyomtatáshoz szükséges duplex egység Egy további, 500 lapos adagolótálca (3. tálca) Vezeték nélküli nyomtatás HUWW Termékek összehasonlítása 3

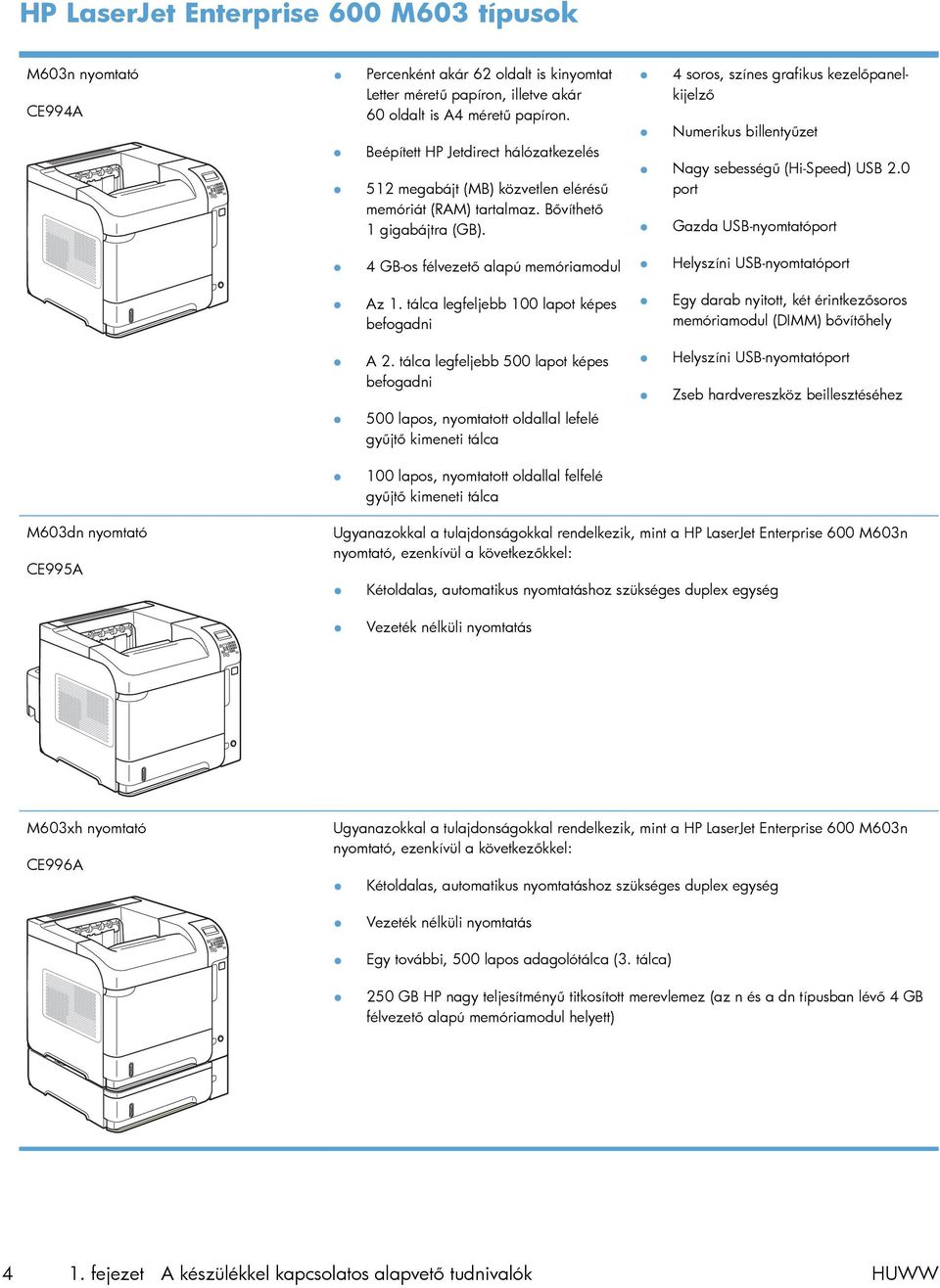

20 HP LaserJet Enterprise 600 M603 típusok M603n nyomtató CE994A Percenként akár 62 oldalt is kinyomtat Letter méretű papíron, illetve akár 60 oldalt is A4 méretű papíron. Beépített HP Jetdirect hálózatkezelés 512 megabájt (MB) közvetlen elérésű memóriát (RAM) tartalmaz. Bővíthető 1 gigabájtra (GB). 4 soros, színes grafikus kezelőpanelkijelző Numerikus billentyűzet Nagy sebességű (Hi-Speed) USB 2.0 port Gazda USB-nyomtatóport 4 GB-os félvezető alapú memóriamodul Helyszíni USB-nyomtatóport Az 1. tálca legfeljebb 100 lapot képes befogadni Egy darab nyitott, két érintkezősoros memóriamodul (DIMM) bővítőhely A 2. tálca legfeljebb 500 lapot képes befogadni 500 lapos, nyomtatott oldallal lefelé gyűjtő kimeneti tálca Helyszíni USB-nyomtatóport Zseb hardvereszköz beillesztéséhez 100 lapos, nyomtatott oldallal felfelé gyűjtő kimeneti tálca M603dn nyomtató CE995A Ugyanazokkal a tulajdonságokkal rendelkezik, mint a HP LaserJet Enterprise 600 M603n nyomtató, ezenkívül a következőkkel: Kétoldalas, automatikus nyomtatáshoz szükséges duplex egység Vezeték nélküli nyomtatás M603xh nyomtató CE996A Ugyanazokkal a tulajdonságokkal rendelkezik, mint a HP LaserJet Enterprise 600 M603n nyomtató, ezenkívül a következőkkel: Kétoldalas, automatikus nyomtatáshoz szükséges duplex egység Vezeték nélküli nyomtatás Egy további, 500 lapos adagolótálca (3. tálca) 250 GB HP nagy teljesítményű titkosított merevlemez (az n és a dn típusban lévő 4 GB félvezető alapú memóriamodul helyett) 4 1. fejezet A készülékkel kapcsolatos alapvető tudnivalók HUWW

21 Környezetvédelmi jellemzők Duplex Több oldal nyomtatása egy lapra Újrahasznosítás Takarékoskodjon a papírral, alapértelmezett nyomtatóbeállításként használja a kétoldalas nyomtatást. Papírt takaríthat meg azzal, ha a dokumentumok kettő vagy több oldalát egyetlen lapra, egymás mellé nyomtatja. Ez a funkció a nyomtató-illesztőprogramon keresztül érhető el. Újrahasznosított papír felhasználásával csökkentse a hulladékot. Hasznosítsa újra a nyomtatókazettákat a HP visszajuttatási programja által. Energiatakarékosság HP Smart Web nyomtatás Energiát takaríthat meg, ha a készüléket alvó üzemmódra állítja. Használja a HP Smart Web nyomtatási módot több weboldalon elhelyezkedő szöveg és grafika kiválasztására, tárolására és szervezésére, majd szerkessze meg és nyomtassa ki pontosan azt, amit a képernyőn lát. Ez megadja Önnek azt az ellenőrzési lehetőséget, amely a jelentőséggel bíró információ kinyomtatásához szükséges, egyúttal a lehető legkisebbre csökkenti a hulladékot. A HP Smart Web nyomtatási program letölthető az alábbi weboldalról: smartweb. Feladatok tárolása A nyomtatási munkák kezeléséhez használja a feladattárolási funkciókat. A feladattárolás használata révén akkor aktiválja a nyomtatást, mialatt a megosztott készüléken dolgozik, így kiküszöböli az elveszett nyomtatási munkákat, amelyeket aztán újból kinyomtatnak. HUWW Környezetvédelmi jellemzők 5

22 Kisegítő lehetőségek A készülék számos olyan funkcióval rendelkezik, amelyek segítséget nyújtanak a felhasználónak. Az elektronikus formátumú felhasználói kézikönyv megnyitható a különféle olvasóprogramokban. A festékkazetták egy kézzel szerelhetők be és ki. Minden nyílás és fedél egy kézzel nyitható. A papír az 1. tálcába egy kézzel is behelyezhető fejezet A készülékkel kapcsolatos alapvető tudnivalók HUWW

23 A készülék nézetei Elölnézet Felső kimeneti tálca 2 Kezelőpanel (a M602 és a M603 típus numerikus billentyűzetet tartalmaz) 3 Felső fedőlap (itt érhető el a festékkazetta) 4 Helyszíni USB-nyomtatóport 5 1. tálca (kihúzva nyitható) 6 Be/ki gomb 7 2. tálca HUWW A készülék nézetei 7

24 Hátulnézet Hátsó kimeneti tálca (kihúzva nyitható) 2 Duplex egység fedele (a duplex nyomtatóegység felszereléséhez ezt el kell távolítani) 3 Illesztőportok 4 Jobb oldali fedél (hozzáférést biztosít a DIMM-kártyahelyhez) 5 Hardverintegrációs zseb (csak az M602 és az M603 típuson) 8 1. fejezet A készülékkel kapcsolatos alapvető tudnivalók HUWW

25 Illesztőportok RJ-45 hálózati csatlakozó 2 Tápcsatlakozás 3 Gazdagép USB-csatlakozás betűtípusok hozzáadásához és egyéb, más cégek kínálta megoldásokhoz (ez a csatlakozás levehető fedéllel is el lehet látva) 4 Rés kábel típusú biztonsági zár számára 5 Hi-speed USB 2.0 csatlakozás, számítógéphez történő közvetlen csatlakozáshoz Sorszám és típusszám elhelyezkedése A termék hátoldalán található az a címke, amely tartalmazza a típus megjelölését és a sorozatszámot. HUWW A készülék nézetei 9

26 10 1. fejezet A készülékkel kapcsolatos alapvető tudnivalók HUWW

27 2 A vezérlőpult menüi A kezelőpanel elrendezése Feladat lekérése USB-eszközről menü Feladat beolvasása a készülék memóriájából menü Kellékek menü Tálcák menü Adminisztráció menü Eszközkarbantartás menü HUWW 11

28 A kezelőpanel elrendezése A kezelőpanel segítségével hozzáférhet a készülék- és feladatállapotokhoz, és konfigurálhatja a készüléket Szám Gomb vagy jelzőfény Funkció 1 Kezelőpanel kijelző A kijelzőn állapotinformációk, menük, súgó és hibaüzenetek jelenhetnek meg 2 Fel nyíl Visszalép a lista előző elemére, számértékek esetében pedig növeli az értéket 3 Súgógomb A kezelőpanel kijelzőjén látható üzenettel kapcsolatos tudnivalókat jeleníti meg 4 OK gomb Menti az adott elemhez kiválasztott értéket Végrehajtja a kezelőpanel kijelzőn kijelölt elemhez tartozó műveletet Törli a hibaállapotot, ha az törölhető 5 Leállítógomb Visszavonja az aktuális nyomtatási feladatot, és törli az oldalakat a készülékből. 6 Le nyíl A lista következő elemére lép, számértékek esetében pedig csökkenti az értéket 7 Vissza nyíl Egyet visszalép a menüfán, vagy töröl egy számbejegyzést 8 Kezdőképernyő gomb Megnyitja és bezárja a menüket. 9 Üzemkész jelzőfény Be: A készülék üzemkész állapotban van, felkészült a nyomtatandó adatok fogadására. Ki: A készülék nem képes adatok fogadására, mert offline (szünet) üzemmódban van vagy hiba történt. Villog: A készülék éppen offline üzemmódba vált. A készülék megszakítja az aktuális nyomtatási feladat feldolgozását, és az összes aktív lapot kiadja, amely a papírúton van. 10 Adat jelzőfény Be: A készülékhez már beérkezett a nyomtatandó adatok egy része, de megvárja, amíg az összes adat megérkezik. Ki: A készüléken nincsenek kinyomtatandó adatok. Villog: A készülék a feladat feldolgozását vagy az adatok nyomtatását végzi fejezet A vezérlőpult menüi HUWW

29 Szám Gomb vagy jelzőfény Funkció 11 Figyelmeztető jelzőfény Be: A készülék hibát észlelt. Olvassa el a kezelőpanelen megjelenő üzenetet. Ki: A készülék problémamentesen üzemel. Villog: Beavatkozásra van szükség. Olvassa el a kezelőpanelen megjelenő üzenetet. 12 Mappa vagy STAR (Secure Transaction Access Retrieval, biztonságos művelethozzáférés-lekérő) gomb Gyors hozzáférést biztosít a Feladat lekérése menühöz MEGJEGYZÉS: Ezt a tételt a M601 nyomtatók nem tartalmazzák. 13 Backspace gomb Az alapértelmezés szerinti értékeket állítja vissza, és elhagyja a súgóképernyőt MEGJEGYZÉS: Ezt a tételt a M601 nyomtatók nem tartalmazzák. 14 Számbillentyűzet Számértékek megadása MEGJEGYZÉS: Ezt a tételt a M601 nyomtatók nem tartalmazzák. HUWW A kezelőpanel elrendezése 13

30 Feladat lekérése USB-eszközről menü MEGJEGYZÉS: A szolgáltatás használatához előbb engedélyeznie kell azt a kezelőpanel menüi vagy a HP beépített webszerver segítségével. Ha a szolgáltatást a kezelőpanel menüivel szeretné engedélyezni, nyissa meg az Adminisztráció menüt, a Beolvasás USB-eszközről beállításai almenüt, majd válassza az Engedélyezés parancsot. Ha a HP beépített webszerver segítségével szeretné engedélyezni ezt a szolgáltatást, kattintson a Nyomtatás fülre. Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő Feladat lekérése USB-eszközről menüt. gombot, majd válassza a Első szint Második szint Értékek Fájl vagy mappa kiválasztása <Feladatnév> Példányszám fejezet A vezérlőpult menüi HUWW

31 Feladat beolvasása a készülék memóriájából menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő Feladat beolvasása a készülék memóriájából menüt. gombot, majd válassza a Első szint Második szint Értékek Összes feladat (PIN-kóddal) Nyomtatás Példányszám Nyomtatás és törlés Példányszám Törlés Összes feladat (PIN-kód nélkül) Nyomtatás Példányszám Nyomtatás és törlés Törlés Példányszám Igen Nem <Feladatnév PIN-kóddal> Nyomtatás Példányszám Nyomtatás és törlés Példányszám Törlés <Feladatnév PIN-kód nélkül> Nyomtatás Példányszám Nyomtatás és törlés Törlés Példányszám Igen Nem HUWW Feladat beolvasása a készülék memóriájából menü 15

32 Kellékek menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő Kellékek menüt. gombot, majd válassza a Az alábbi táblázatban a csillaggal (*) megjelölt elemek a gyári alapbeállítások táblázat: Kellékek menü Első szint Második szint Harmadik szint Negyedik szint Értékek Kellékek kezelése Nyomtatási kellékek állapota Kellékbeállítások Fekete kazetta A Festékszint nagyon alacsony állapot beállításai Leállítás Folyt. kérdés után Folytatás* Alacsony határérték beállítások 1 100% Alapértelmezett értékek a CE390A kazettához: Karbantartási csomag A Festékszint nagyon alacsony állapot beállításai Alacsony határérték beállítások M601 = 8% M602 = 11% M603 = 20% Alapértelmezett értékek a CE390X kazettához: M602 = 5% M603 = 9% Leállítás Folyt. kérdés után Folytatás* 1 100% Alapérték = 10% Kelléküzenetek Kifogyóban üzenet Be* Kikapcsolva Szintjelző Be* Kikapcsolva Kellékek nullázása Új karbantartási készlet Nem Igen fejezet A vezérlőpult menüi HUWW

33 2-1. táblázat: Kellékek menü (folytatás) Első szint Második szint Harmadik szint Negyedik szint Értékek Fekete kazetta Megjelenik az állapot. Karbantartási csomag Megjelenik az állapot. HUWW Kellékek menü 17

34 Tálcák menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő Tálcák menüt. gombot, majd válassza a Az alábbi táblázatban a csillaggal (*) megjelölt elemek a gyári alapbeállítások táblázat: Tálcák menü Első szint Második szint Értékek Tálcák kezelése A szükséges tálcát használja Kizárólag* Első Kézi adagolás figyelmeztetés Mindig* Csak, ha töltve van Méret/típus figyelmeztetés Kijelző* Ne jelenítse meg Másik tálca használata Engedélyezve* Letiltva Váltakozó fejléces mód Letiltva* Engedélyezve Üres lapok duplexelése Automatikus* Igen 2. tálca modellje Normál tálca* Egyedi tálca Kép forgatása Szabványos* Másodlagos A4/Letter hatálytalanítása Igen* Nem Borítékadagoló mérete Válasszon méretet a listából. Borítékadagoló típusa Válasszon típust a listából. <X>. tálca - Méret Válasszon méretet a listából. <X>. tálca típusa Válasszon típust a listából fejezet A vezérlőpult menüi HUWW

35 Adminisztráció menü Jelentések menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő Adminisztráció menüt, majd válassza a Jelentések menüt. gombot, válassza az 2-3. táblázat: Jelentések menü Első szint Konfigurációs/állapotoldalak Második szint Adminisztráció menü térképe Konfigurációs lap Kellékállapot oldal Felhasználási adatok összegzése Fájlkönyvtár oldal Aktuális beállítások oldal Egyéb oldalak PCL fontlista PS fontlista Általános beállítások menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő gombot, válassza az Adminisztráció menüt, majd válassza az Általános beállítások menüt. Az alábbi táblázatban a csillaggal (*) megjelölt elemek a gyári alapbeállítások táblázat: Általános beállítások menü Első szint Második szint Harmadik szint Negyedik szint Értékek Dátum-/ időbeállítások Dátum- és időformátum Dátumformátum NN/HHH/ÉÉÉÉ HHH/NN/ÉÉÉÉ ÉÉÉÉ/HHH/NN Időformátum 12 órás (DE./DU.) 24 óra Dátum/Idő Dátum Hónap Nap Válasszon értékeket a listákból. Év HUWW Adminisztráció menü 19

36 2-4. táblázat: Általános beállítások menü (folytatás) Első szint Második szint Harmadik szint Negyedik szint Értékek Idő Óra Perc DE/DU Válasszon értékeket a listákból. Időzóna Válasszon időzónát a listából. Átállítás nyári időszámításra Be* Kikapcsolva Energiabeállítások Alvási időzítő beállításai Alvás/autom. kikapcsolás időzítője Engedélyezve* Letiltva Alvás/autom. kikapcs.: Ha engedélyezte az alvási/automatikus kikapcsolási időzítőt, adja meg egy értéket 0 és 120 perc között. Alapértelmezett érték: 30 perc Éledési/autom. bekapcsolási események Minden esemény* Hálózati port Csak a tápkapcsoló gomb Nyomtatási minőség Kép regisztrálása <X>. tálca beállítása Tesztoldal nyomtatása X1-eltolás -5,00 5,00 mm Y1-eltolás X2-eltolás Y2-eltolás Papírtípus beállítása Válassza ki a készülék által támogatott papírtípusok listájáról. A rendelkezésre álló beállítások minden papírtípus esetében azonosak. Nyomtatási mód Válasszon a nyomtatási módok listájáról. Ellenállás mód Normál Fel nyíl Le fejezet A vezérlőpult menüi HUWW

37 2-4. táblázat: Általános beállítások menü (folytatás) Első szint Második szint Harmadik szint Negyedik szint Értékek Páratartalom üzemmód Normál Hangos Üzemmódok visszaállítása Optimalizálás Vonal részlet Normál* Optimalizálás visszaállítása Változó 1 Változó 2 Változó 3 Kikapcsolva Felbontás 300 x 300 dpi 600 x 600 dpi FastRes 1200* ProRes 1200 REt Kikapcsolva Be* EconoMode (gazdaságos üzemmód) Kikapcsolva* Be Festéksűrűség Tartomány: 1 5 Alapérték = 3 Csendes üzemmód Kikapcsolva* Be Elakadáselhárítás Automatikus* Kikapcsolva Be Tárolt feladatok kezelése Gyorsmásolási feladat tárolási korlát Alapérték = 32 HUWW Adminisztráció menü 21

38 2-4. táblázat: Általános beállítások menü (folytatás) Első szint Második szint Harmadik szint Negyedik szint Értékek Gyorsmásolási feladat tárolási időkorlát Kikapcsolva* 1 óra 4 óra 1 nap 1 hét Alapértelmezett mappanév Tárolt feladatok rendezési elve: Feladat neve* Dátum Gyári beállítások visszaállítása Beolvasás USB-eszközről beállításai menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő gombot, válassza az Adminisztráció menüt, majd válassza a Beolvasás USB-eszközről beállításai menüt táblázat: Beolvasás USB-eszközről beállításai menü Első szint USB-eszközről való beolvasás engedélyezése Értékek Engedélyezve Letiltva* Általános nyomtatási beállítások menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő gombot, válassza az Adminisztráció menüt, majd válassza a Általános nyomtatási beállítások menüt. Az alábbi táblázatban a csillaggal (*) megjelölt elemek a gyári alapbeállítások táblázat: Nyomtatási beállítások menü Első szint Második szint Értékek Kézi adagolás Engedélyezve Letiltva* Courier betűtípus Normál* Sötét fejezet A vezérlőpult menüi HUWW

39 2-6. táblázat: Nyomtatási beállítások menü (folytatás) Első szint Második szint Értékek Széles A4 Engedélyezve Letiltva* PS-hibák nyomtatása Engedélyezve Letiltva* PDF-hibák nyomtatása Engedélyezve Letiltva* Nyomtatónyelv Automatikus*.PCL.PS.PDF.PCL Űrlap hossza Tartomány: Alapérték = 60 Tájolás Álló* Fekvő Fontforrás Beépített* USB Fontszám Tartomány: Alapérték = 0 Betűsűrűség Tartomány: 0,44 99,99 Alapérték = 10,00 Font pontméret Tartomány: 4,00 999,75 Alapérték = 12,00 Jelkészlet KV soremeléskor Válasszon a jelkészletek listájáról. Nem* Igen Üres lapok kihagyása Nem* Igen Médiaforrás-számozás Szabványos* Hagyományos HUWW Adminisztráció menü 23

40 Alapértelmezett nyomtatási beállítások menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő gombot, válassza az Adminisztráció menüt, majd válassza a Alapértelmezett nyomtatási beállítások menüt. Az alábbi táblázatban a csillaggal (*) megjelölt elemek a gyári alapbeállítások. Első szint Második szint Értékek Példányszám Alapértelmezett papírméret Válasszon a készülék által támogatott méretek listájáról. Alapértelmezett egyedi papírméret Mértékegység hüvelyk X méret Y méret Kimeneti tálca Válasszon az elérhető kimeneti tálcák listájából. Oldalak Egyoldalas* mm Kétoldalas 2 oldalas formátum Könyvszerű* Lapozásos Széltől szélig Engedélyezve Letiltva* Megjelenítési beállítások menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő gombot, válassza az Adminisztráció menüt, majd válassza a Megjelenítési beállítások menüt. Az alábbi táblázatban a csillaggal (*) megjelölt elemek a gyári alapbeállítások táblázat: Megjelenítési beállítások menü Első szint Második szint Értékek Kijelző fényereje -10 és 10 közötti tartomány Nyelv Válasszon a készülék által támogatott nyelvek listájáról. IP-cím megjelenítése Kijelző Elrejtés fejezet A vezérlőpult menüi HUWW

41 2-7. táblázat: Megjelenítési beállítások menü (folytatás) Első szint Második szint Értékek Tétlenségi időkorlát Tartomány: másodperc Törölhető figyelmeztetések Be Alapérték = 60 másodperc Feladat* Folytatást megengedő események Aut. folytatás (10 másodperc)* A folytatáshoz nyomja meg az OK gombot Kellékek kezelése menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő Adminisztráció menüt, majd válassza a Kellékek kezelése menüt. gombot, válassza az Az alábbi táblázatban a csillaggal (*) megjelölt elemek a gyári alapbeállítások táblázat: Kellékek kezelése menü Első szint Második szint Harmadik szint Értékek Nyomtatási kellékek állapota Kellékbeállítások Fekete kazetta A Festékszint nagyon alacsony állapot beállításai Leállítás Folyt. kérdés után Folytatás* Alacsony határérték beállítások 1 100% Alapértelmezett értékek a CE390A kazettához: Karbantartási csomag A Festékszint nagyon alacsony állapot beállításai M601 = 8% M602 = 11% M603 = 20% Alapértelmezett értékek a CE390X kazettához: M602 = 5% M603 = 9% Leállítás Folyt. kérdés után Folytatás* HUWW Adminisztráció menü 25

42 2-8. táblázat: Kellékek kezelése menü (folytatás) Első szint Második szint Harmadik szint Értékek Alacsony határérték beállítások 1 100% Alapérték = 10% Kelléküzenetek Kifogyóban üzenet Be* Kikapcsolva Szintjelző Be* Kikapcsolva Kellékek nullázása Új karbantartási készlet Nem Igen Tálcák kezelése menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő Adminisztráció menüt, majd válassza a Tálcák kezelése menüt. gombot, válassza az Az alábbi táblázatban a csillaggal (*) megjelölt elemek a gyári alapbeállítások táblázat: Tálcák kezelése menü Első szint A szükséges tálcát használja Értékek Kizárólag* Első Kézi adagolás figyelmeztetés Mindig* Csak, ha töltve van Méret/típus figyelmeztetés Kijelző* Ne jelenítse meg Másik tálca használata Engedélyezve* Letiltva Váltakozó fejléces mód Letiltva* Engedélyezve Üres lapok duplexelése Automatikus* Igen 2. tálca modellje Normál tálca Egyedi tálca fejezet A vezérlőpult menüi HUWW

43 2-9. táblázat: Tálcák kezelése menü (folytatás) Első szint Kép forgatása Értékek Szabványos Másodlagos A4/Letter hatálytalanítása Igen* Nem HUWW Adminisztráció menü 27

44 Tűző/kötegelő beállításai menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő gombot, válassza az Adminisztráció menüt, majd válassza a Tűző/kötegelő beállításai menüt. Az alábbi táblázatban a csillaggal (*) megjelölt elemek a gyári alapbeállítások táblázat: Tűző/kötegelő beállításai menü Első szint Tűzés Értékek Nincs* Fent, bal vagy jobb oldalon Fent, bal oldalon Fent, jobb oldalon Nagyon kevés a kapocs Folytatás* Leállítás Többtálcás osztályozó beállításai menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő gombot, válassza az Adminisztráció menüt, majd válassza a Többtálcás osztályozó beállításai menüt. Az alábbi táblázatban a csillaggal (*) megjelölt elemek a gyári alapbeállítások táblázat: Többtálcás osztályozó beállításai menü Első szint Üzemmód Értékek Szorter* Lerakó Feladatelválasztó Rendezőegység fejezet A vezérlőpult menüi HUWW

45 Hálózati beállítások menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő Adminisztráció menüt, majd válassza a Hálózati beállítások menüt. gombot, válassza az Az alábbi táblázatban a csillaggal (*) megjelölt elemek a gyári alapbeállítások táblázat: Hálózati beállítások menü Első szint I/O időkorlát Értékek Tartomány: másodperc Alapérték = 15 Jetdirect menü A részleteket lásd az alábbi táblázatban táblázat: Jetdirect menü Első szint Második szint Harmadik szint Negyedik szint Értékek Információ Ny. bizt. oldal Igen Nem* TCP/IP Engedélyezés Be* Kikapcsolva Gazdagép neve IPV4-beállítások Konfigurációs mód Bootp DHCP* Automatikus IP Kézi Kézi beállítások MEGJEGYZÉS: Ez a menü csak akkor érhető el, ha a Kézi beállítást választja a Konfigurációs mód menüben. IP-cím Alhálózati maszk Alapértelmezett átjáró Cím megadása. Cím megadása. Cím megadása. Alapértelmezett IP Automatikus IP* Legacy DHCP kiadása Nem* Igen HUWW Adminisztráció menü 29

46 2-13. táblázat: Jetdirect menü (folytatás) Első szint Második szint Harmadik szint Negyedik szint Értékek DHCP megújítása Nem* Elsődleges DNS Másodlagos DNS Igen IPV6-beállítások Engedélyezés Kikapcsolva Proxyszerver Proxy port Várakozási időtúllépés Be* Cím Kézi beállítások Engedélyezés Cím DHCPV6 házirend Megadott útválasztó Elsődleges DNS Másodlagos DNS Útválasztó nem elérhető* Mindig Biztonság Biztonságos web HTTPS szükséges* IPSEC Tartás HTTPS opcionális Letiltás* 802.1x Visszaállítás Tartás* Biztonság visszaállítása Igen Nem* Diagnosztika Beépített tesztek LAN HW teszt Igen Nem* HTTP-Teszt Igen Nem* SNMP-teszt Igen Nem* fejezet A vezérlőpult menüi HUWW

47 2-13. táblázat: Jetdirect menü (folytatás) Első szint Második szint Harmadik szint Negyedik szint Értékek Adatútvon.-teszt Igen Nem* Összes teszt kiválasztása Igen Nem* Végrehajt. idő [Ó] Tartomány: 1 60 óra Alapérték = 1 óra Végrehajtás Nem* Igen Ping-teszt Cél típusa IPV4 IPV6 Cél IPv4 Cél IPv6 Csomag mérete Időtúllépés Oldalszám Nyomtatási eredmények Végrehajtás Igen Nem Igen Nem Ping eredményei Küldött csomagok Fogadott csomagok Elveszett százalék RTT - minimum RTT - maximum RTT - átlagos Ping folyamatban Igen Nem HUWW Adminisztráció menü 31

48 2-13. táblázat: Jetdirect menü (folytatás) Első szint Második szint Harmadik szint Negyedik szint Értékek Frissítés Igen Nem Kapcsolódási sebesség Automatikus* 10T fél 10T teljes 100TX fél 100TX teljes 1000T teljes fejezet A vezérlőpult menüi HUWW

49 Hibaelhárítás menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő Adminisztráció menüt, majd válassza a Hibaelhárítás menüt. gombot, válassza az Az alábbi táblázatban a csillaggal (*) megjelölt elemek a gyári alapbeállítások táblázat: Hibaelhárítás menü Első szint Második szint Harmadik szint Értékek Eseménynapló nyomtatása Eseménynapló megtekintése Papírút oldal nyomtatása Nyomtatási minőség oldalak Beégető-tesztoldal nyomtatása Diagnosztikai tesztek Papírút-érzékelők Válasszon a termék érzékelőinek listájáról. Papírútteszt Tesztoldal nyomtatása Forrás Címzett Duplex Válasszon az elérhető tálcák listájáról. Válasszon az elérhető tálcák listájáról. Kikapcsolva* Be Példányszám 1* Lerakás Kikapcsolva Be Kézi érzékelőteszt Kézi tálca-/gyűjtőtálcaérzékelő teszt Alkatrészteszt Nyomtatás/Leállítás teszt Tartomány: HUWW Adminisztráció menü 33

50 Eszközkarbantartás menü Biztonsági mentés/visszaállítás menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő gombot, válassza az Eszközkarbantartás menüt, majd válassza a Biztonsági mentés/visszaállítás menüt. Az alábbi táblázatban a csillaggal (*) megjelölt elemek a gyári alapbeállítások táblázat: Biztonsági mentés/visszaállítás menü Első szint Második szint Harmadik szint Értékek Biztonsági mentés adatai Ütemezett biztonsági mentések Ütemezés engedélyezése Időpont megadása Ennyi nap elteltével: Napok számának megadása Biztonsági mentés most Utolsó biztonsági mentés exportálása Adatok visszaállítása Csatlakoztassa a biztonsági mentési fájlt tartalmazó USBmemóriaeszközt. Kalibrálás/tisztítás menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő gombot, válassza az Eszközkarbantartás menüt, majd válassza a Kalibrálás/tisztítás menüt. Az alábbi táblázatban a csillaggal (*) megjelölt elemek a gyári alapbeállítások táblázat: Kalibrálás/tisztítás menü Első szint Második szint Értékek Tisztítási beállítások Automatikus tisztítás Kikapcsolva* Be Tisztítási időköz Tisztítási méret A listából válassza ki, hogy hány oldal nyomtatása után legyen automatikus tisztítás. Letter A4 Tisztítólap nyomtatása fejezet A vezérlőpult menüi HUWW

51 USB firmware frissítése menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő gombot, válassza az Eszközkarbantartás menüt, majd válassza az USB firmware frissítése menüt. Az USB-porthoz csatlakoztassa a firmware-frissítési csomagot tartalmazó USB-memóriaegységet, és kövesse a képernyőn megjelenő utasításokat. Szerviz menü Eléréséhez: A készülék kezelőpaneljén nyomja meg a Kezdőképernyő Eszközkarbantartás menüt, majd válassza a Szerviz menüt. gombot, válassza az A Szerviz menü zárolva van, használatához PIN-kód szükséges. E menü használata a hivatalos szervizszakemberek számára van fenntartva. HUWW Eszközkarbantartás menü 35

52 36 2. fejezet A vezérlőpult menüi HUWW

53 3 Szoftver Windows rendszerhez Támogatott Windows operációs rendszerek és nyomtató-illesztőprogramok Válassza ki a megfelelő nyomtató-illesztőprogramot a Windowshoz A nyomtatási feladat beállításainak módosítása Windows rendszerben A nyomtató-illesztőprogram eltávolítása Windows rendszerben Támogatott segédprogramok Windows-rendszerekhez Szoftver más operációs rendszerekhez HUWW 37

54 Támogatott Windows operációs rendszerek és nyomtató-illesztőprogramok A termék az alábbi Windows operációs rendszereket támogatja: Windows XP (32 bites és 64 bites) Windows Server 2008 (32 bites és 64 bites) Windows Vista (32 bites és 64 bites) Windows 7 (32 bites és 64 bites) A készülékhez kapott szoftver CD-n található telepítőprogram az alábbi Windows operációs rendszereket támogatja: Windows XP Service Pack 2 vagy újabb (32 bites) Windows Server 2008 (32 bites és 64 bites) Windows Server 2008 R2 (64 bites) Windows Vista (32 bites és 64 bites) Windows 7, beleértve a Starter Edition változatot is (32 és 64 bites) MEGJEGYZÉS: A szoftvert a Windows Nyomtató hozzáadása funkciójával telepítheti 64 bites Windows XP és 64 bites Windows Server 2003 operációs rendszerre is. A készülék az alábbi Windows illesztőprogramokat támogatja: HP PCL 6 (ez az alapértelmezett nyomtató-illesztőprogram) HP postscript emulation Universal Print Driver (postscript-emuláló univerzális nyomtatóillesztőprogram)(hp UPD PS) HP PCL 5 Universal Print Driver (univerzális nyomtató-illesztőprogram) (HP UPD PCL 5) HP PCL 6 univerzális nyomtató-illesztőprogram (HP UPD PCL 6) A nyomtató-illesztőprogram online súgója útmutatást nyújt a hétköznapi nyomtatási feladatokhoz, valamint ismerteti a nyomató-illesztőprogramban megtalálható gombokat, jelölőnégyzeteket és legördülő menüket. MEGJEGYZÉS: Az UPD programmal kapcsolatos további tudnivalókat a következő webhelyen találja: fejezet Szoftver Windows rendszerhez HUWW

55 Válassza ki a megfelelő nyomtatóillesztőprogramot a Windowshoz A nyomtató-illesztőprogramok hozzáférést biztosítanak a termékfunkciókhoz, és lehetővé teszik a számítógép és a termék közötti kommunikációt (nyomtatónyelv használatával). A következő nyomtatóillesztőprogramok elérhetőek a címen. A HP PCL 6 illesztőprogramja Alapértelmezett illesztőprogramként van megadva Ez az illesztőprogram automatikusan telepítésre kerül, kivéve, ha egy másikat választ ki. Minden Windows környezet számára ajánlott Általánosságban véve a legjobb sebességet, nyomtatási minőséget és termékfunkció-támogatást biztosítja a legtöbb felhasználó számára A programot úgy tervezték, hogy illeszkedjen a Windows grafikus eszközfelülethez (GDI), így Windows környezetben a legjobb sebességet biztosítsa Előfordulhat, hogy nem teljesen kompatibilis a PCL 5 formátumon alapuló külső és egyéni szoftverprogramokkal A HP UPD PS illesztőprogramja Adobe szoftverprogramokkal, illetve egyéb, intenzív grafikai tartalmat kezelő szoftverprogramokkal történő nyomtatáshoz javasolt Támogatást biztosít postscript-emulációs igényű feladatok nyomtatásához, illetve postscript betűkészletek flash-memóriából való támogatásához HP UPD PCL 5 Használata Windows-környezetben végzett általános irodai nyomtatáshoz javasolt Kompatibilis a PCL előző verzióival és a régebbi HP LaserJet termékekkel Ideális választás külső vagy egyéni szoftverprogramokkal végzett nyomtatáshoz A legjobb választás vegyes környezetben történő működtetéshez, melyeknél a terméket PCL 5 (UNIX, Linux, nagyszámítógép) formátumra kell állítani A programot vállalati Windows-környezetekben történő használatra tervezték, hogy egyetlen illesztőprogramot többféle nyomtatótípusnál lehessen alkalmazni Használata hordozható Windows-számítógépről, többféle nyomtatótípuson végzett nyomtatásnál ideális megoldást nyújt HP UPD PCL 6 Minden Windows-környezetben ajánlott nyomtatásra Összességében a leggyorsabb és legjobb minőségű nyomtatást, valamint a legszélesebb körű nyomtatási funkciókat biztosítja a legtöbb felhasználó számára A Windows grafikus eszközillesztőjével (GDI) való összehangolt együttműködésre készült a Windows-környezetekben való lehető leggyorsabb működés érdekében Előfordulhat, hogy nem teljesen kompatibilis a PCL 5 formátumon alapuló külső és egyéni szoftverprogramokkal HUWW Válassza ki a megfelelő nyomtató-illesztőprogramot a Windowshoz 39
