TNL-100ALII, -120ALII ÉS -130AII

Átírás

1 TNL-100ALII, -120ALII ÉS -130AII NCT Ipari Elektronikai Kft. 1/61 Dátum:

2 TARTALOMJEGYZÉK TNL-100Al, -120AL ÉS -130A 1. ELŐSZÓ JOGI NYILATKOZATOK Szavatossági nyilatkozat Garanciális nyilatkozat Munkavédelmi nyilatkozat MŰSZAKI ADATOK Munkatér ábra Orsóház Szánrendszer Szegnyereg Főhajtás Mellékhajtás CNC vezérlő Elektromos adatok Revolverfej (távol-keleti kivitel) A gép befoglaló méretei /forgácsszállítóval/ Raktározás és az, üzemeltetés klímája MŰSZAKI LEIRÁS Gépágy Orsóház Főhajtás Szegnyereg Szánrendszer Mellékhajtások Szerszámozás Burkolat Hidraulika Központi kenőrendszer TARTOZÉKOK Munkadarab befogók (átmérő 200mm) Kézi működtetésű tokmányok Gépi működtetésű tokmányok Hidraulikus tokmány (áteresztős) Hidraulikus patronbefogó Opciók Villamos kézikerék Automatikus szerszámbemérés Munkadarab elvevő tárolóval Szerszámbemérő NCT Ipari Elektronikai Kft. 2/61 Dátum:

3 Rúdadagoló Revolverfej VDI 40 kivitel Forgószerszámos revolverfej VDI 40 kivitel C tengelyes esztergagépnél Főorsó pozicionálás és pozícióban tartás Szállítás Raktározás Üzembehelyezés Telepítés Helyigény forgácskihordóval Helyigény víztartály forgácstálcával Gépalapozás A gép szintezése A vezetékek védelme A gép feltöltése Hűtőfolyadék Elektromos berendezés kezelése BIZTONSÁGTECHNIKAI ELÖIRÁSOK Kezelés Gépkezelő A gépkezelő felelőssége Védőfelszerelések Üzemeltetés Munkakezdés előtti feladatok Beállító üzemmód Munkavégzés Műszakvégi teendők Karbantartás KARBANTARTÁSI UTASITÁS Mechanikus egységek karbantartása Orsóház - főhajtás Szánrendszer Hidraulika karbantartása Központi kenőrendszer Levegő ellátás Munkadarab befogó Elektromos berendezés karbantartása Összevont karbantartási utasítás Hibakeresés, hibaelhárítás FŐ EGYSÉGEK ÉS ALKATRÉSZEIK Ágy állvány Részegységek NCT Ipari Elektronikai Kft. 3/61 Dátum:

4 Egységek I Egységek II Főorsóház Hidraulikus tokmányműködtető (meghúzó henger) X előtoló egység (1) Z előtoló egység Revolverfej Szegnyereg Hidraulikus tápegység Forgácsszállító hűtővíz tartállyal Szerszámbemérő Munkadarab elkapó Munkadarabot szállító egység TNL-100A Főorsó fék TNL-100A Kiegészítő hidraulikus ábra a főorsó fék + forgószerszámos revolverfej esetén Kihelyezett mozgatható pult NCT Ipari Elektronikai Kft. 4/61 Dátum:

5 ADATLAP TNL-100Al, -120AL ÉS -130A A gép megnevezése: Gyártási száma (Sorszám / Évszám): TOPPER-NCT TNL-100AL TNL-120AL TNL-130A CNC vezérlésű eszterga A vevő neve: A vevő címe: A gépre, vagy kivitelére vonatkozó megjegyzés: Ferdeágyas esztergagép NCT-104T vezérlővel Hidraulikus áteresztős gépi tokmány és meghúzó Hidraulikus szegnyereg, 12 állású revolverfej (távol-keleti kivitel) Szerelt gördülő vezeték X és Z irányban Központi olajkenésű szánrendszer és golyósorsók Hűtővíztartály és forgácstálca Pozicionáló főorsó aszinkron főmotorral Opciók: Szerszámbemérő Pneumatikus munkadarab elvevő Munkadarab elszállító konvejor Szervo C tengely 0,002 fok felbontással 12 állású revolverfej VDI 40-as revolvertárcsával, forgószerszámmal 12 állású revolverfej VDI 40-as revolvertárcsával Forgácskihordó, Rúdadagoló és szálvezető berendezés Hidraulikus működtetésű patrontokmány Kihelyezett mozgatható vezérlőpult Villamos kézikerék NCT Ipari Elektronikai Kft. 5/61 Dátum:

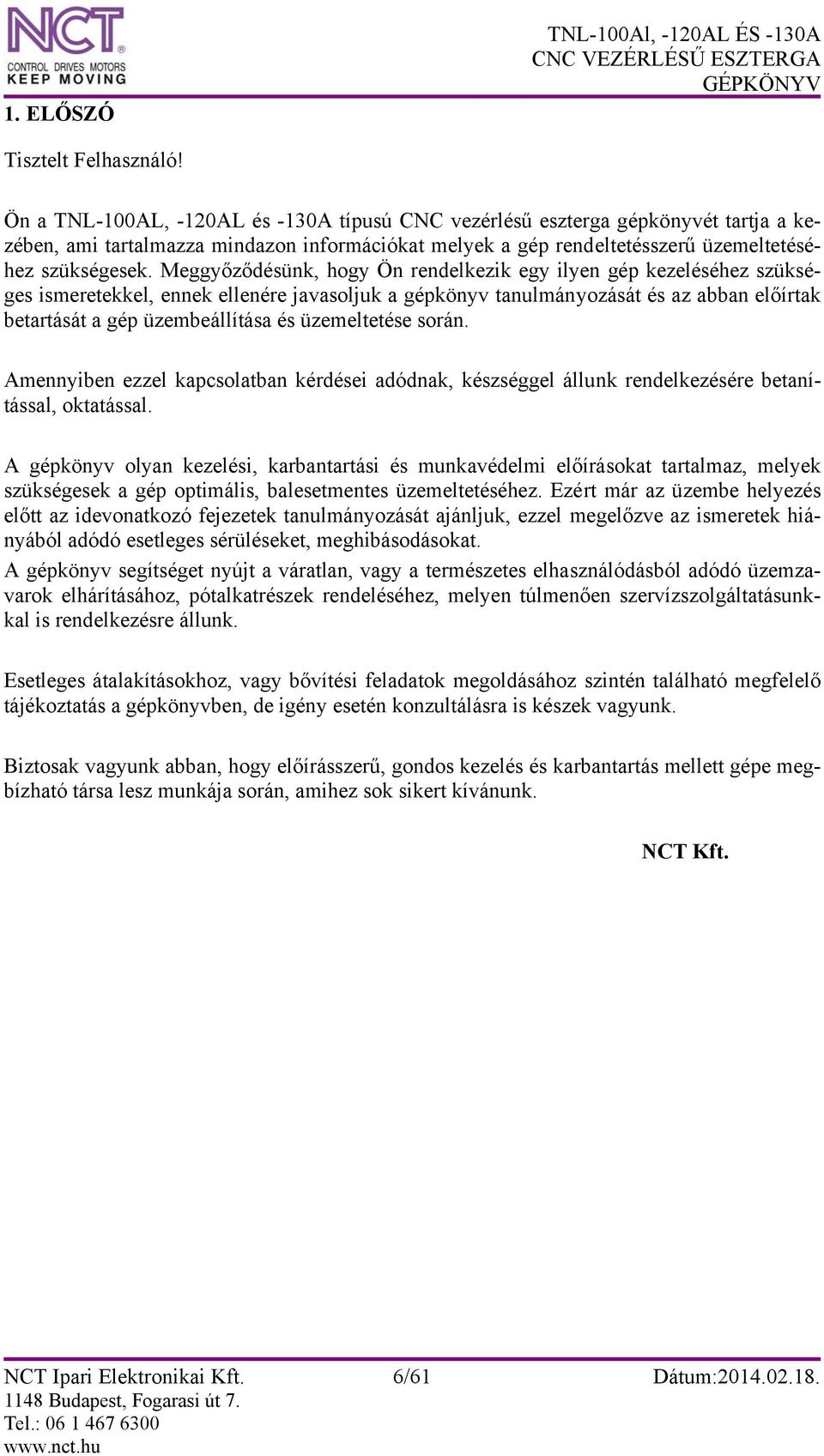

6 1. ELŐSZÓ TNL-100Al, -120AL ÉS -130A Tisztelt Felhasználó! Ön a TNL-100AL, -120AL és -130A típusú CNC vezérlésű eszterga gépkönyvét tartja a kezében, ami tartalmazza mindazon információkat melyek a gép rendeltetésszerű üzemeltetéséhez szükségesek. Meggyőződésünk, hogy Ön rendelkezik egy ilyen gép kezeléséhez szükséges ismeretekkel, ennek ellenére javasoljuk a gépkönyv tanulmányozását és az abban előírtak betartását a gép üzembeállítása és üzemeltetése során. Amennyiben ezzel kapcsolatban kérdései adódnak, készséggel állunk rendelkezésére betanítással, oktatással. A gépkönyv olyan kezelési, karbantartási és munkavédelmi előírásokat tartalmaz, melyek szükségesek a gép optimális, balesetmentes üzemeltetéséhez. Ezért már az üzembe helyezés előtt az idevonatkozó fejezetek tanulmányozását ajánljuk, ezzel megelőzve az ismeretek hiányából adódó esetleges sérüléseket, meghibásodásokat. A gépkönyv segítséget nyújt a váratlan, vagy a természetes elhasználódásból adódó üzemzavarok elhárításához, pótalkatrészek rendeléséhez, melyen túlmenően szervízszolgáltatásunkkal is rendelkezésre állunk. Esetleges átalakításokhoz, vagy bővítési feladatok megoldásához szintén található megfelelő tájékoztatás a gépkönyvben, de igény esetén konzultálásra is készek vagyunk. Biztosak vagyunk abban, hogy előírásszerű, gondos kezelés és karbantartás mellett gépe megbízható társa lesz munkája során, amihez sok sikert kívánunk. NCT Kft. NCT Ipari Elektronikai Kft. 6/61 Dátum:

7 2. JOGI NYILATKOZATOK TNL-100Al, -120AL ÉS -130A A gépkönyv szöveges utalásokat, előírásokat, rajzokat és műszaki információkat tartalmaz, melyeket sem egészében, sem részleteiben sokszorosítani, közreadni, verseny céljából jogtalanul felhasználni, vagy harmadik személynek kiadni TILOS. Termékeinket folyamatosan fejlesztjük, ezért a változtatás jogát fenntartjuk! 2.1. Szavatossági nyilatkozat Szavatosságot vállalunk: a gép adataiért; a gép fő műszaki paramétereiért; a géppel együtt szállított, vagy külön tartozékként rendelt egységek csatlakozó méreteiért; az alapozási adatokért; a pontossági vizsgálatok űrlapjába irt adatokért; a gép és annak biztonságtechnikai szempontból minősített példánya közötti azonosságáért Garanciális nyilatkozat Ez a gép az ÁTVÉTELI UTASITÁS-ban feltüntetett pontossággal készült. Üzembe helyezés után a pontosságot, csak abban az esetben szavatoljuk, ha a gép szállítása, raktározása, üzembeállítása, valamint a garanciális idő alatt az üzemszerű használat az előírtaknak megfelelően történt. A garancia időtartamát az adás-vételiszerződés tartalmazza. Amennyiben erre az külön nem tér ki, a mindenkor hatályos jogszabályok az érvényesek. A garancia megszűnik: ha a gépkönyv előírásait nem tartják be; ha a gépet nem rendeltetésének megfelelően használják; ha a gépen a gyártó engedélye nélkül bármilyen átalakítást, változtatást végeznek Munkavédelmi nyilatkozat A gép az érvényben levő munkavédelmi előírásoknak megfelel. A gépen termelési és üzemeltetési feladatokra utasítást, vagy kezelői tevékenységet csak kioktatott és munkavédelmi vizsgát tett személy adhat, illetve végezhet. NCT Ipari Elektronikai Kft. 7/61 Dátum:

8 3. MŰSZAKI ADATOK TNL-100Al, -120AL ÉS -130A 3.1. Munkatér ábra Elforduló átmérő a hosszvezeték burkolata felett 420 mm Esztergálható méret átmérő 300 mm hossz, szegnyereggel 600 mm 3.2. Orsóház Főorsófej mérete (DIN 5526 ill. MSZ 5038) A2-6/A2-8/A2-8 Főorsó furatátmérője húzócső nélkül 62 mm húzócsővel 51/68/74 mm Mellső csapágyátmérő 100/120/130 mm Maximális fordulatszám 4500/3500/3500 1/min Ajánlott tokmányátmérő 200/250/250 mm NCT Ipari Elektronikai Kft. 8/61 Dátum:

9 3.3. Szánrendszer Vezetékek (X, Z) Golyósorsók X irányú mozgás Z irányú mozgás Munkameneti előtolás Maximális gyorsjárati sebesség X/Z előfeszített golyós mm 170 mm 600 mm 0, mm/min 20/24 m/min 3.4. Szegnyereg Hidraulikus működtetésű szegnyereghüvely kúpja MK5 szegnyereghüvely lökete 100 mm szegnyereghüvely átmérője 75 mm NCT Ipari Elektronikai Kft. 9/61 Dátum:

10 3.5. Főhajtás TNL-100Al, -120AL ÉS -130A Hajtás gyártója NCT Kft. típusa DA 48/72D aszinkron Motor gyártója BAUMÜLLER Gmbh. típusa DAF 132K23A10-5 teljesítménye ED 100% 20 kw nyomatéka 191 Nm maximális fordulatszáma /min 3.6. Mellékhajtás Hajtás gyártója NCT Kft. típusa DS 6/12D szinkron Motor gyártója NCT Kft. típusa Z koordináta A EH/4096 X koordináta A6BZ EH/4096 nyomatéka 6 Nm maximális fordulatszáma /min 3.7. CNC vezérlő Gyártó Típus Felbontás Munkaelőtolás Maximális gyorsjárat X/Z NCT Kft. NCT-104 T 0,001 mm 0, mm/min 20/24 m/min 3.8. Elektromos adatok Működtető feszültség Frekvencia Maximális. teljesítményfelvétel Maximális áramfelvétel Gépen kívüli főbiztositó (C) Tápkábel 3x400 ± 10% V 50 Hz 20 kw 32 A 63 A 5 6 mm² NCT Ipari Elektronikai Kft. 10/61 Dátum:

11 3.9. Revolverfej (távol-keleti kivitel) Gyártó LIO SHING Ltd Típus LS 240 Szerszámhelyek száma 12 Szerszámváltási idő (szerszámtól szerszámig) 0,15 s Maximális szerszámváltási idő (180 ) 1,8 s Befogható szerszámszár keresztmetszete mm Befogható fúrórúd átmérője 32 mm A gép befoglaló méretei /forgácsszállítóval/ Szélesség Hosszúság Magasság Összsúly (alapgép) 1830 mm 2450,5 mm 1725 mm 3500 dan NCT Ipari Elektronikai Kft. 11/61 Dátum:

12 NCT Ipari Elektronikai Kft. 12/61 Dátum:

13 3.11. Raktározás és az, üzemeltetés klímája Hőmérséklet határok C Relatív páratartalom 30 75% maximum 8 órán keresztül 95% Egy gép rendeltetésszerű használatának fontos feltétele szerkezeti egységeinek ismerete. A következő fejezetekben a gép főbb egységeit ismertetjük olyan mélységig, hogy szerkezeti kialakításuk és működésük megismerhető legyen. A leírás megértését nagyban segíti a vonatkozó ábrák egyidejű tanulmányozása. NCT Ipari Elektronikai Kft. 13/61 Dátum:

14 4. MŰSZAKI LEIRÁS TNL-100Al, -120AL ÉS -130A 4.1. Gépágy A gép meghatározó része az öntött gépágy, ugyanis erre épülnek fel a további egységek. E szerkezet a gép tartós pontosságának fontos elemei. A gépágyban kapott elhelyezést a forgácsgyűjtő, a hűtővíztartály és hordja továbbá a hidraulikus tápegységet, a villamos szekrényt, a vezérlőszelepeket és a munkatért burkoló kabint a vezérlővel. Az ágyöntvény viseli magán az orsóházat, az alap- és keresztszánt, valamint a szegnyerget Orsóház A gép tartós pontossága és használhatósága szempontjából az orsóház kialakítása, csapágyazása rendkívül lényeges, ezért ezek a csapágy-gyártók legújabb kutatási eredményei alapján kerültek meghatározásra, beépítésre. A merev öntvényben helyezkedik el a főorsó a csapágyazásával. Az első és hátsó hengergörgős, és a középső ferde hatásvonalú golyóscsapágy, gyárilag beállított könnyű előfeszítéssel rendelkeznek, és tartós zsírkenéssel vannak ellátva. A főorsófej szabványos kialakítású Főhajtás A peremes főmotor az ágy öntvényére erősített motortartón helyezkedik el. A motor és az orsóház között POLY-V szíj kapcsolat van. A beépített korszerű motor méreteihez képest nagy teljesítménnyel és fordulatszámmal rendelkezik, amit rendkívüli dinamikával tud megvalósítani. A motor saját szellőző motorral rendelkezik Szegnyereg A szegnyereg a hosszú munkadarabok megmunkálás közbeni megtámasztására szolgál és hidraulikus működtetésű. Használaton kívüli állapotban hátsó helyzetbe kell tolni és elmozdulás ellen rögzíteni. Fokozott figyelemmel kell lenni a szerszámokkal való ütközés elkerülésére. A szegnyereg támasztóerejét a nyomás függvényében a következő diagramm ábrázolja. A mindenkor szükséges támasztóerő a főforgácsoló erő kb. 50%-a legyen. Tilos a szegnyereg felé haladva forgácsolni! NCT Ipari Elektronikai Kft. 14/61 Dátum:

15 4.5. Szánrendszer A hossz-szán (Z) az ágyöntvényre erősített előfeszített - golyós vezetéken mozog. A megvezetés előfeszítése gyárilag beállított, könnyű, de határozott mozgás jön létre. A keresztszán szintén előfeszített golyós vezetéke az alapszánra van rögzítve. A keresztszán helyzete ferde, 45 -os. A keresztszán alkalmas különböző szerszámozási változatok fogadására. A szánrendszer vezetékeit automatikusan működő központi kenőberendezés látja el megfelelő kenőanyaggal. A vezetékeket a forgács káros hatásaitól burkolatok védik Mellékhajtások A szánok mozgatását végző egységek AC motorok, amiből az egyik (Z) az ágyra, a másik (X) az alapszánra van felerősítve. A két előtolóhajtás szerkezeti megoldásában teljesen azonos, eltérés csak a golyósorsók hosszában jelentkezik. Az előtolómotorok tengelykapcsolón keresztül közvetlenül forgatják a golyósorsókat és ezek elfordulását a motorokon levő forgó jeladók jelzik a CNC vezérlő felé. A motorok a munkatéren kívül vannak elhelyezve és lemezekkel védettek Szerszámozás Az eszterga keresztszánja (X) 12 állású hidraulikus revolverfejjel kerül szállításra. A csupán revolverfejjel csúcs megtámasztása nélküli való megmunkálásnál forgácsolható munkatér sértetlen, míg csúccsal való megtámasztásnál ez csökken. A szerszámtartók nem szabványosak ezért azt csak a gyártótól lehet beszerezni. NCT Ipari Elektronikai Kft. 15/61 Dátum:

16 NCT Ipari Elektronikai Kft. 16/61 Dátum:

17 4.8. Burkolat A burkolat feladata a gép különböző részeinek burkolása, védelme a forgács ellen, valamint munkavédelmi és ergonómiai funkcióin túlmenően tetszetős megjelenést és kompakt kivitelt eredményez. A burkolat levehető és nyitható fedelei lehetővé teszik a könnyű hozzáférést a gép fő egységeihez, karbantartás, vagy javítás esetén. A forgácsvédő ajtó a munkateret zárja le, biztonságosan elválasztva a dolgozót a veszélyforrásoktól. A nagyméretű biztonsági üvegen keresztül jól figyelemmel kísérhetők a munkafolyamatok. A munkatér zártságát biztonsági kapcsoló és reteszelés biztosítja. A kezelőpult a burkolaton kívül forgathatóan, jól láthatóan és könnyen elérhetően került elhelyezésre. Az elektromos szekrény a gép hátulján helyezkedik el. Ebben vannak az elektromos berendezések, jól áttekinthetően, könnyen hozzáférhetően Hidraulika A hidraulikus berendezés a gépágy hátulján helyezkedik el megfelelő szellőzéssel. A revolverfej, a szegnyereg és elsősorban a hidraulikus munkadarab befogó berendezés működtetéséhez szükséges. A berendezés egy egységet képez az olajhűtővel. A hidraulika működését és ellenőrzését a CNC vezérlés végzi, kézi beavatkozásra csak a tokmány és a szegnyereg nyomásállításakor van szükség, amely a tápegységen elhelyezett nyomásmérők közelében lévő fojtószelepek segítségével történik. A tápegység névleges nyomása 30 bar, ennek meglétét a nyomáskapcsoló ellenőrzi. A tartályban az olajszint fogyását szintmérő figyeli, szükség esetén fel kell tölteni Központi kenőrendszer A szánrendszer golyós vezetékeit, valamint a golyósorsók automatikus kenését végzi. A CNC vezérlővel meghatározott időközönként, azonos mennyiségű kenőanyagot juttat adagolók segítségével a megfelelő kenési helyekre. NCT Ipari Elektronikai Kft. 17/61 Dátum:

18 5. TARTOZÉKOK TNL-100Al, -120AL ÉS -130A A gépváltozatokhoz különböző berendezések rendelhetők különtartozékként. Ezek egy része utólag is felszerelhető, de célszerű a gép megrendelésekor meghatározni, így azokat már a gyártás során felszereljük Munkadarab befogók (átmérő 200mm) A géphez alkalmazható munkadarab befogó berendezések sokféle kialakításúak lehetnek, és különböző gyártóktól származhatnak. Kiválasztásukat a megoldandó feladatok, a munkadarabok jellege alapján körültekintően kell elvégezni, amiben készséggel állunk rendelkezésükre. Az általunk ajánlott befogó-berendezések a következők Kézi működtetésű tokmányok Kézi működtetésű tokmány alkalmazását egyszerűbb esetekben ajánljuk, amikor az azonos munkadarabok száma kicsi, illetve speciális, vagy egyedi megmunkálások esetén. Az esztergán alkalmazható minden A2-6 főorsóra szerelhető tokmány Gépi működtetésű tokmányok A munkadarabok cseréjét, rögzítését egyszerűsítő berendezések, melyek a gépkezelő munkáját nagymértékben megkönnyítik. A tokmányok alkalmazásához, használatához a berendezéshez mellékelt eredeti gyári előírások az irányadók Hidraulikus tokmány (áteresztős) A legelterjedtebben alkalmazott befogó berendezés. Egyaránt alkalmas darabolt és szálanyagok megfogására is. A biztonságos befogást nyomáskapcsolók és végálláskapcsolók ellenőrzik. Gyártó RÖHM STRONG TONFOU Tokmány típus KFD-HE 210/3 N208 A6 TF3B-08 Meghúzó típus SZS-E 52/148 M 1875 (M 1552) RC-10 Max. áteresztés 52 mm 52 mm 52 mm Max. fordulatszám /min /min /min Hidraulikus patronbefogó Elsősorban a szálanyagból való gyártás legjobban bevált befogó berendezése. A menesztőfejhez alapkivitelben hengeres patronokat szállítunk, de külön igény esetén lehetőség van négy, vagy hatszög szelvény befogására alkalmas betétek szállítására is. Gyártó RÖHM STRONG Patronbefogó fej típusa KZF 60/6 CR60A6 Max. áteresztés 60 mm 60 mm Max. fordulatszám /min /min Patron típusa 185E (DIN 6343) 185E/4291 NCT Ipari Elektronikai Kft. 18/61 Dátum:

19 5.2. Opciók TNL-100Al, -120AL ÉS -130A A gép a következőkben ismertetett speciális berendezésekkel és kivitelben is szállítható. Ezt azonban a megrendeléskor specifikálni kell, mert utólagos kiépítésük körülményes és költséges Villamos kézikerék A szánok "kézzel" való JOG mozgatását, a szerszámbemérést, érintő fogásvételét könnyítő berendezés, ami az egyik szánt beállítható lépésenként mozgatja. (Az X tengelynél ez átmérőre vonatkozik.) A szánok között bármikor átkapcsolható. A gépen kívánt helyét (kihelyezett vagy beépített) megrendeléskor kell rögzíteni Automatikus szerszámbemérés A szerszám méretbe állítását könnyíti meg. A berendezés egy merev kar végére szerelt tapintóból áll, amit a főorsó közelében kialakított csatlakozó felülethez van rögzítve. A CNC vezérlő mérésciklusa a szerszámokat egymás után a tapintóra viszi, majd a kapcsolás után azonnal aktualizálja a szerszám méretkoordinátáit. A pontosság növelése érdekében az első méretre álláskor (a betanuláskor) igyekezni kell a mérendő szerszámélet a mérőtapintó közepére állítani. Gyártó Mérési pontosság NCT Kft. ± 0,01 mm Munkadarab elvevő tárolóval Pneumatikus működtetésű elvevő Gyártó Tong Tai Machin Ltd Munkadarab maximális súlya 250 gramm Működtető levegő nyomása 5 bar Szerszámbemérő Kézi működtetésű Gyártó Tong Tai Machin Ltd Tapintó típusa MET ROLL Mérési pontosság ± 0,01 mm NCT Ipari Elektronikai Kft. 19/61 Dátum:

20 Rúdadagoló Pneumatikus működtetésű rúdadagoló Gyártó Tong Tai Machin Ltd Típus BF-1200, (BF-1500) Működési helyszükséglet 1600 (1900)x1120 mm Főorsó magassága mm Rúdadagoló súlya 210 (240) kg Működtető levegő nyomása 5 bar Rúd hossz 1,5 m Rúdátmérő 5 65 mm Revolverfej VDI 40 kivitel Gyártó revolverfej Baruffaldi, típusa: TB tárcsa Excel Csepel Kft. Szerszámhelyek száma 12 Befogható szerszámszár keresztmetszete Befogható fúrórúd átmérője 8-40 mm Szerszámtartó DIN Megmunkálható átmérő 200 mm NCT Ipari Elektronikai Kft. 20/61 Dátum:

21 Forgószerszámos revolverfej VDI 40 kivitel C tengelyes esztergagépnél Gyártó revolverfej Baruffaldi, típusa: TBMA tárcsa TongTai, vagy Excel Csepel Kft Szerszámtartó Heimatec Gmbh Befogható szerszámszár keresztmetszete 25 25mm Névleges. nyomaték 16,5 Nm Befogható fúrórúd átmérő 50 mm Maximális fordulat /min Patron típusa ER32 patron Patronba befogható méret Ø20 mm Megmunkálható átmérő 200 mm Főorsó pozicionálás és pozícióban tartás C tengely interpoláció C tengely szervo főmotorral Pozicionálási felbontás 0,002 fok Pozicionálási pontosság +/ 0,01 fok Ismétlési pontosság +/ 0,005 fok Meghajtott szerszámhelyek száma 12 NCT Ipari Elektronikai Kft. 21/61 Dátum:

22 5.3. Szállítás A gépet minden esetben védőbevonattal ellátva, fóliával letakarva, ládatalpra rögzítve szállítjuk. Külön kívánságra ládába csomagoljuk. A gépet kicsomagolás után szemrevételezni kell. A sérült, hiányos szállítmányról jegyzőkönyvet kell felvenni. A gép emelését a mellékelt emelési rajz alapján szabad elvégezni. NCT Ipari Elektronikai Kft. 22/61 Dátum:

23 5.4. Raktározás Ha a gép ideiglenes helyen nyer elhelyezést, a talaj szilárd és vízszintes legyen. Tárolni csak száraz, pormentes helyen szabad. A műszaki adatoknál meghatározott klimatikus viszonyok a tárolásra is érvényesek. A szállítás során megsérült védőbevonatot pótolni kell (SHELL Ensis Oil 152) és a védőfóliát a gépre vissza kell helyezni. A tartozékládát csak a gyártó cég szerelőjének jelenlétében szabad felbontani Üzembehelyezés Telepítés A gépet kicsomagolás után az előre elkészített betonalapra kell helyezni. Az alap vízszinttől való eltérése maximum 5 mm lehet. A gép helyének meghatározásakor a következő szempontokat figyelembe kell venni: Elegendő hely legyen a gép körül a balesetmentes mozgáshoz, kezeléshez, az ajtók kinyitásához, a javítások elvégzéséhez. Szálból való munkák esetén a szálanyag behelyezéséhez teret kell biztosítani. Nem szabad megfeledkezni a forgácsgyűjtő kihúzásához szükséges helyről sem. NCT Ipari Elektronikai Kft. 23/61 Dátum:

24 Helyigény forgácskihordóval NCT Ipari Elektronikai Kft. 24/61 Dátum:

25 Helyigény víztartály forgácstálcával NCT Ipari Elektronikai Kft. 25/61 Dátum:

26 Gépalapozás NCT Ipari Elektronikai Kft. 26/61 Dátum:

27 A gép szintezése A gép vízszintbe állítása befolyásolhatja a pontosságot és a z élettartamot. Ezért a következőket be kell tartani. A gépet a helyére állítva a szintező csavarokat a géppel együtt szállított alátét pogácsákra kell helyezni. A következő lépésben a vízszintmérőt a revolverfejbe fogott tartóra kell helyezni az ábra szerint. A szintező csavarokkal úgy kell a gépet beállítani, hogy az alapszánt a Z tengelyt teljes mozgáshosszán végig mozgatva a vízszintmérőnek a két végen azonos értékmutatást kell mutatnia. NCT Ipari Elektronikai Kft. 27/61 Dátum:

28 A vezetékek védelme TNL-100Al, -120AL ÉS -130A A gördülő vezetékek a szállításhoz NEOVAL MTO 300 olajjal védettek, üzembeállításkor nem kell eltávolítani. A gép tisztítására agresszív oldószerek (aceton, nitrohígító), tűzveszélyes anyagok (benzin), valamint a gép részegységeit károsító vegyszer alkalmazása TILOS! Az esetleges szennyeződéseket petróleumos ecsettel, vagy ronggyal lehet a felületekről eltávolítani. Közvetlenül ezután vékonyan be kell a felületeket olajozni A gép feltöltése A gép hűtőfolyadék nélkül kerül szállításra, ezért annak feltöltéséről üzembeállításkor gondoskodni kell. Ügyelni kell arra, hogy megfelelő tisztaságú és minőségű olaj kerüljön a gépbe. Betöltés helye Kenőanyag minőség Mennyiség (liter) Hidraulika ISO HM46 30 Levegő előkészítő ISO HM 32 0,18 Kenőtápegység ISO G68 kb Hűtőfolyadék A gép hűtőfolyadék nélkül kerül szállításra, ezért annak feltöltéséről üzembeállításkor gondoskodni kell. A hűtőfolyadék tápegységet fel kell tölteni az oldalán levő felső szintjelző által meghatározott szintig hűtőfolyadékkal. A hűtőfolyadék javasolt összetétele acél forgácsolásához: 2 2,5 % emulziós olaj 0,4 0,6 % nátrium-karbonát 0,3 % nátrium-nitrit 0,3 % trietanol-amin 0,1 0,3 % difenolaxilát 100 % -ra vízzel kiegészítve Más összetételű hűtőfolyadék is alkalmazható, de a gép korrózió elleni védelme és egészségügyi szempontok alapján ph értékének 8 8,5 között kell lennie! Agresszív adalékot tartalmazó hűtőfolyadék nem alkalmazható! 5.7. Elektromos berendezés kezelése A gép kezelése, programozása az üzembe helyezés után a CNC vezérlőn keresztül történik, melyhez mindig a gyártó dokumentációjában előírtak az érvényesek. A szükséges dokumentációkat a gépkönyvhöz mellékeljük. NCT Ipari Elektronikai Kft. 28/61 Dátum:

29 6. BIZTONSÁGTECHNIKAI ELÖIRÁSOK TNL-100Al, -120AL ÉS -130A A gépkönyv előző fejezetei már tartalmaztak a biztonságos munkavégzéssel kapcsolatos utasításokat, ám a biztonságos üzemeltetéshez az alábbiakban összefoglalt előírások ismerete feltétlenül szükséges. Ezeket az ismereteket az üzembeállítónak a helyi körülményektől függően a 47/1979./XI.30./MT. számú rendelet alapján a vállalat Munkavédelmi Szabályzatában, valamint az MSZ számú szabvány alapján készítendő technológiai, műveleti, kezelési és karbantartási utasításokban KI KELL EGÉSZITENIE! A gép telepítésekor figyelembe kell venni a MOTI tervezési irányelvekben az anyagmozgatás, anyagtárolás, karbantartás helyszükségletére vonatkozó előírásokat. Ajánlatos a gép környezetében az MSZ-04.61/1-73 számú szabványban rögzített megvilágítási értéket biztosítani. A gép megfelel a magyar vonatkozó zajvédelmi előírásoknak, azaz az üresjárati zajszintje kisebb, mint 80 dba. Megjegyzés: A háttér zaj kisebb kell, hogy legyen, mint 60 dba. A zajmérő műszer feleljen meg az IEC 651 szabványnak, és a módkapcsoló FAST állásban legyen. A mérés helye: magassága 1,6 m, távolsága 1 m legyen Kezelés Gépkezelő A gépet egyszerre csak egy gépkezelő üzemeltetheti! A gépkezelő csak olyan 18. életévét betöltött személy lehet, akit a gép kezelésével megbíztak és a gép üzemeltetéséhez szükséges szakmai ismeretekkel (minimálisan betanított munkás) rendelkezik, a gép kezelését elsajátította. A gép előírásszerű kezelését, üzemeltetését begyakorolta és e munkára vonatkozó biztonságtechnikai, munkavédelmi vizsgával rendelkezik, valamint kielégíti e tevékenység egészségügyi és pályaalkalmassági feltételeit. Megjegyezzük, hogy a beállított, programozott gép üzembetartásához kiszolgálásához, kezeléséhez elég a betanított munkás képzettségű személy. A gép beállításához, programozásához, magasan kvalifikált gépbeállító közreműködése szükséges! A gépbeállító tevékenysége folyamán a gépkezelő semmiféle beavatkozást nem végezhet. A gépkezelő az elektromos szekrényt csak a munkavezető engedélyével, különös gondossággal nyithatja ki. Figyelem! A gépen fiatalkorú, csökkent munkaképességű, gyógyszer vagy alkohol befolyása alatt álló személy nem foglalkoztatható! A gépkezelő felelőssége A gépkezelő felelős: a gépkönyv kezelési és biztonságtechnikai utasításaiban foglaltak megtartásáért, a gép és kiegészítő elemeinek munkakezdés előtti kötelező átvizsgálásáért, valamint az előirt karbantartási feladatok ellátásáért; NCT Ipari Elektronikai Kft. 29/61 Dátum:

30 a munkakezdés közben észlelt, veszélyt jelentő rendellenesség tőle várható módon történő megszüntetéséért, illetve főnökének történő jelentéséért; a gép rendeltetésszerű használatáért; illetéktelen személyeknek a géptől való távoltartásáért; a gép környezetének rendben tartásáért Védőfelszerelések A dolgozó testi épségének védelme érdekében olyan egyéni védőöltözéket köteles viselni, mely megfelelően zárt, könnyen tisztántartható. Laza öltözék, hosszú haj veszélyes. A kipattanó forgács, vagy kifröccsenő hűtő-kenő folyadék szembefröccsenése ellen védőszemüveg használata célszerű. A nehezebb munkadarabok okozta sérülések elkerülése érdekében páncél betétes bakancs használata ajánlott. TILOS minden olyan tárgy (pl. ékszer, nyaklánc, óra), ruhadarab viselése, aminek el- vagy beakadása balesetet okozhat Üzemeltetés Munkakezdés előtti feladatok A gépkezelő köteles a gépet üzemkezdet előtt felülvizsgálni. A felülvizsgálat alkalmával ellenőrizze a gép erőátviteli egységeinek a munkatérben levő részegységek akadálymentes mozgáslehetőségeit, valamint a biztonságtechnikai berendezések működőképességét. Felülvizsgálandók: A VÉSZ-STOP gomb Minden mozgást le kell állítania. A forgácsvédő ajtó Az ajtó nyitott állapotában a főorsó forgás nem indítható. A főorsó forgása közben az ajtó nem nyitható. A munkadarab-befogó A tokmánypofák rögzítettek. A szorító erő (hidraulikanyomás) értékének beállítása. A szorító erő irányának beállítása (külső - belső szorítás). A végálláskapcsolók üres tokmány esetén a főorsó forgást nem engedélyezik. Amennyiben a gép nem szálanyagból dolgozik, a tokmányba a tartozék záródugót be kell helyezni, hogy megakadályozza a hűtővíz és a forgács hátrajutását a meghúzóba. A munkadarab megtámasztó (szegnyereg) A szegnyereg rögzített. A támasztó erő (hidraulikanyomás) értékének beállítása. A szerszámok, szerszámtartók. Megfelelő állapotúak és megfelelően rögzítettek. A fentiekben leírt feltételek teljesülése után szabad csak a gépet üzemeltetni! NCT Ipari Elektronikai Kft. 30/61 Dátum:

31 Beállító üzemmód TNL-100Al, -120AL ÉS -130A A munkatér-védő burkolat reteszelése hatástalanítható, így nyitott ajtóval üzemeltethető a gép, hogy a megfelelő, esetleg igen közeli szemrevételezést igénylő beállítási műveletek is elvégezhetők legyenek. A beállító üzemmód alatt különös gondossággal kell eljárni, mivel a gépbeállító a veszélyes térben végzi tevékenységét. Különösen kell vigyázni, hogy a forgó, mozgó egységeket nehogy kézzel, testtel megérintsék. Felhívjuk a figyelmet arra, hogy a beállító üzemmódot engedélyező kulcsot célszerű a beállítónál, vagy a művezetőnél tartani, hogy a gépkezelő ezt az állapotot munkavégzéséhez használni ne tudja Munkavégzés A gép működtetése során a nagyobb méretű munkadarabok ki- és befogásakor figyelemmel kell lenni az esetleg alkalmazott emelőberendezés és hevederek kifogástalan állapotára, a munkadarab megfelelő és helyes befogására. Az üzemszerű termelés közben tapasztalt működési rendellenességek esetén a gépet haladéktalanul le kell állítani. Közvetlen balesetveszély, vagy a gép épségét veszélyeztet hiba fellépése esetén a VÉSZ-STOP gomb benyomásával kell a gépet megállítani. Szerszámváltáskor fokozottan ügyelni kell a revolvertárcsába fogott szerszám akadálytalan elfordulására Műszakvégi teendők A gépet minden műszak végén le kell takarítani. Ezt leállított és feszültségmentesített állapotban szabad végezni. A tisztításhoz az általánosan használt eszközök használhatók. A munkatérből a forgácsot eltávolítani, csak álló gépen és az erre a célra rendszeresített eszközökkel szabad. Figyelem! Géptisztításhoz sűrített levegőt használni nem szabad! A gépben munkadarabot befogva hagyni TILOS, mivel a befogó berendezések erejüket veszthetik Karbantartás A mechanikus részegységek javítását, karbantartását csak az e feladattal megbízott, megfelelően kioktatott géplakatos szakmunkás végezheti. A szaktudását meghaladó, vagy csak a megfelel célszerszámmal elvégezhető szereléseket a gyártó szakembereivel célszerű végeztetni. A villamos berendezés javítását, karbantartását csak az e feladattal megbízott, megfelelően kioktatott villanyszerelő szakmunkás végezheti. A CNC vezérlő javításához a gyártó szervizét kell igénybe venni. NCT Ipari Elektronikai Kft. 31/61 Dátum:

32 Bármilyen karbantartói tevékenységet csak akkor szabad megkezdeni, ha a munkavégzés alatt a veszélymentes állapot biztosítva van. A karbantartás idejére a gépen A GÉP JAVÍTÁS ALATT! BEKAPCSOLNI TILOS! feliratú táblát kell elhelyezni. A nyomás alatt levő hidraulikus berendezéseket csak a túlnyomás megszüntetése után szabad megbontani. A javítás során a gépbe csak olyan alkatrészeket szabad beépíteni, melyek a várható legnagyobb igénybevételnek és az előirt biztonságtechnikai követelményeknek megfelelnek. Figyelem! TILOS olyan javításokat, átalakításokat végezni, ami a gép biztonságtechnikai paramétereit károsan befolyásolnák! NCT Ipari Elektronikai Kft. 32/61 Dátum:

33 7. KARBANTARTÁSI UTASITÁS TNL-100Al, -120AL ÉS -130A A gép korszerű kialakítása és a beépített hosszú élettartamú elemek, valamint a szakszerű kezelés ellenére, azért még szükséges a tervszerű karbantartás is. A karbantartást, csak megfelelő ismeretekkel rendelkező, szakképzett személy végezhet, a munkavédelmi előírások betartásával. Amennyiben nem ismert, vagy nem elhárítható hibajelenség lép fel, kérjék a gyártó szakembereinek segítségét. Figyelem! Bármilyen jellegű javítás, szerelés esetén, ami a gép részeinek megbontásával jár a főkapcsolóval a gépet áramtalanítani kell! 7.1. Mechanikus egységek karbantartása Orsóház - főhajtás Karbantartást nem igényel, de meghibásodása esetén feltétlenül a gyártó szakembereivel kell a javítást végeztetni, mert a főorsó csapágyainak cseréje, beállítása, zsírral való feltöltése speciális ismereteket és eszközöket igényel. A főmotornak szénkeféi nincsenek, így addig, amíg valamilyen rendellenes hangot nem ad ami többnyire a csapágy meghibásodását jelenti karbantartást nem igényel. A hajtószíj feszességét időszakonként, ez a használattól függően 2-3 hónap, ellenőrizni kell. Új gép esetén rövidebb időközönként kell ellenőrizni. Amennyiben a szíj a tengelytávolság felénél kézzel kb. 11 kp erővel 10 mm-nél jobban benyomható, utánállitás szükséges. A szíjfeszítést a motortartó rögzítését oldva, a motortartó elmozdításával, majd újbóli rögzítésével lehet végrehajtani. A túlfeszített szíj a csapágyak idő előtti tönkremenetelét okozhatja. NCT Ipari Elektronikai Kft. 33/61 Dátum:

34 Szánrendszer TNL-100Al, -120AL ÉS -130A A hossz-szán (Z) és a ferde keresztszán (X) golyós vezetékei karbantartást nem igényelnek. Hasonlóan a golyósorsóknál. E szerkezetek szakszerű kezeléséről a napi karbantartásnál kell szemrevételezéssel meggyőződni Hidraulika karbantartása Minden esetben a gyártó cég előírásait kell betartani, amit a gépkönyvhöz mellékelünk. A legfontosabb általános szempontok azonban a következők: A hidraulikus tápegységbe csak tiszta és az előírt minőségű olajat szabad tölteni. Az olajat évente ki kell cserélni. A szerelvények megbontásánál nagyon kell vigyázni, hogy szennyeződés ne kerülhessen be a vezetékekbe, mert a szelepek erre nagyon kényesek a finom illesztésük miatt. Szükség esetén, amikor a beépített eltömődést jelző műszer a piros mezőbe ér, az olajszűrőt cserélni kell Központi kenőrendszer A tartályba mindig legyen, az előírt minőségű kenőanyagból elegendő. Hiányára figyelmeztet a CNC vezérlés. Teljes cseréjét évente kell elvégezni. Ezzel egyidőben a tápegységet is tisztítani kell Levegő ellátás A légszelepeket szükség szerint tisztítani kell. A levegőelőkészítő kondenzvízét hetente le kell engedni. A kenőolajat hetente utána kell tölteni Munkadarab befogó A munkadarab befogót naponta a gyártó előírása szerinti zsírral meg kell kenni. A tokmány meghúzónál a hűtőfolyadék gyűjtő takaró lemeze mögött az esetlegesen összegyűlt forgácsot hetente ellenőrizni kell, szükség szerint ki kell takarítani. A tisztítás hiánya a meghúzó tönkremenetelét okozhatja Elektromos berendezés karbantartása A gép villamos karbantartás szempontjából igénytelen, mivel az NC doboz és a vezérlőszekrény hűtése zártrendszerű, az alkalmazott motorok aszinkron jellegűek, kopó alkatrészeket nem tartalmaznak. (nincsenek szénkefék) Ajánlott a villamos csavarkötések negyedévenkénti ellenőrzése Összevont karbantartási utasítás Naponta A gép bekapcsolása előtt ellenőrizni kell a központi kenőtápegység olajjal való feltöltöttségét, szemrevételezni a gépet, hogy szemmel látható sérülés, rendellenesség van-e. Csak hibátlan állapotban, balesetmentes körülmények között kapcsolható be a gép. NCT Ipari Elektronikai Kft. 34/61 Dátum:

35 A bekapcsolás után ellenőrizni kell a szánok nyugodt, akadálymentes mozgását, a munkadarab befogók előírásszerű állapotát és működőkészségét (tokmány). A tokmány kenését el kell végezni. A gép üzemelése közben a gépkezelőnek folyamatosan figyelemmel kell kísérnie az erőátviteli berendezések keltette zajokat és az egyéb esetleges meghibásodást jelző jelenségeket (remegés, nem mérethelyes elmozdulás stb.), valamint a munkadarab biztonságos rögzítettségét. A gépet kikapcsolása után meg kell tisztítani a forgácstól és az egyéb szennyeződésektől. Figyelem! A gép tisztításához sűrített levegő használata TILOS! Hetente meg kell tisztítani a végálláskapcsolók környezetét, a vezetéktörlőket, a világító testet, valamint a forgácsvédő ajtó ablakát. Havonta a gépet teljesen meg kell tisztítani. Ilyenkor a vezetékvédő burkolatok levételével a zárt terekbe jutó szennyeződések is eltávolítandók. Ajánlatos a levegőszűrő betétek és a hidraulika szűrő ellenőrzése, a szennyezettségtől függően azok tisztítása, vagy cseréje. Negyedévenként cserélni kell a vezérlőszekrény levegőszűrő betétjét. Ellenőrizni kell a holtjátékokat, hézagokat és azokat szükség szerint korrigálni kell. Félévente ki kell cserélni a hűtővizet és a tartályát alaposan ki kell tisztítani. Évente ellenőrizni kell a hidraulika olaját és azzal egyidőben annak szűrőjét, szükség esetén cserélni. A központi kenőanyagtartályt ki kell tisztítani és a kenőanyagot le kell cserélni. Ellenőrizni kell a főbb elemek állapotát (golyósorsók, főorsó csapágyazás, ágyvezeték, fogazott szíjak, vezetéktörlők, görgős papucsok, hidraulikus berendezés) és azok tisztítása után a talált rendellenességeket meg kell szüntetni. Kétévente felül kell vizsgálni a gép geometriai pontosságát és a szükséges utánállításokat, javításokat el kell végezni Hibakeresés, hibaelhárítás Hibajelenség A gép nem működik Pontatlan megmunkálás Hiba oka A VÉSZ-STOP gomb benyomott helyzetben van. Előtolás OVERRIDE kapcsoló 0-n áll, vagy ELŐTOLÁS ÁLLJ helyzetben van Szerszám befogása laza. A technológiai paraméterek nem optimálisak. Lapka kopott, vagy törött. Munkadarab befogása nem jó. Holtjáték nincs korrigálva. NCT Ipari Elektronikai Kft. 35/61 Dátum:

36 Hibajelenség A megmunkált felület nem megfelelő Remegés (megmunkálás alatt) A gép megáll TNL-100Al, -120AL ÉS -130A Hiba oka Mérőrendszer hiba. Geometriai hiba Kopott, törött lapka. Rosszul megválasztott technológiai adatok. Nagy a szerszám kilógása Rosszul befogott munkadarab. Főorsó csapágyazása meghibásodott A technológiai paraméterek nem megfelelőek. A forgácsoló szerszám élhibája. A kinematikai láncban lazulás. A főorsó csapágyazása nem megfelelő. Vezérlés hibajelzése szerinti. Figyelem! Ha a gép rendellenesen viselkedése esetén a vezérlő monitorán a hiba jellegére utaló megjegyzés jelenik meg, minden esetben írjuk fel, mert az esetleges szervizmunka előkészítését ez nagyban elősegítheti. A szerviz értesítésekor ezt mindig közöljük. Ha a jelentkező hiba olyan, hogy a gépgyártó szervizének beavatkozását igényli, csak a legszükségesebb (veszélyt, vagy további károsodást megelőző) kapcsolásokat végezzük el, hogy a hibát megelőző helyzet rekonstruálható legyen. NCT Ipari Elektronikai Kft. 36/61 Dátum:

37 8. FŐ EGYSÉGEK ÉS ALKATRÉSZEIK TNL-100Al, -120AL ÉS -130A A gépkönyvhöz a szerkezeti elemek megismerése és az egyszerű pótalkatrész rendelés elősegítése érdekében, mellékeljük az egységek összeállítási rajzait. Ezeken a gyártott és a kereskedelmi tételek egyaránt szerepelnek. A pontos hivatkozási számot a rajzot követő darabjegyzék alapján lehet meghatározni. A kereskedelmi elemeknél szerepeltettük a pontos megnevezés mellett a gyártót, vagy a szállító céget. A mellékelt rajzok jegyzéke Ágy-állvány Főorsóház Hidraulikus tokmányműködtető (meghúzó) X előtoló rendszer Z előtoló rendszer Revolverfej Szegnyereg Hidraulikus tápegység Forgácsszállító Szerszámbemérő Munkadarab elkapó egység. Munkadarab szállító konvejor Főorsó fék Főorsó fék-forgószerszám kiegészítő hidraulika NCT Ipari Elektronikai Kft. 37/61 Dátum:

38 8.1. Ágy állvány Részegységek Tétel Rajzszám Megnevezése Db Megjegyzés 1 Főorsóház Szegnyereg Ágy 1 4 Főmotor Szintező csavar Alátét pogácsa 6 7 Szíjtárcsa 1 8 Szíjtárcsa Forgácskihordó 1 NCT Ipari Elektronikai Kft. 38/61 Dátum:

39 Egységek I Tétel Rajzszám Megnevezése Db Megjegyzés 1 Hajtómű Hűtő-kenő folyadék tartály Hidraulikus tápegység 1 4 Villamosszekrény 1 NCT Ipari Elektronikai Kft. 39/61 Dátum:

40 Egységek II Tétel Rajzszám Megnevezése Db Megjegyzés Forgácskihordó Alapszán Revolverfej 1 NCT Ipari Elektronikai Kft. 40/61 Dátum:

41 8.2. Főorsóház Tétel Rajzszám Megnevezése Db Megjegyzés Főorsó Fedél Távtartó Távtartó O-gyűrű 1 G Csapágy 1 SKF NN3020K Szíjtárcsa 1 8 O-gyűrű 1 G210 9 Csapágy 1 100BA10*TYDBLP4A Távtartó 1 11 Csapágyanya 1 YSR M100 P Főorsó ház Csapágytok Távtartó 1 15 Csapágy 1 SKF NN 3017K Csapágyház Fedél 1 18 Csapágyanya 1 AN08 19 Biztosító alátét 1 AW08 20 Csapágy Z Távtartó 2 NCT Ipari Elektronikai Kft. 41/61 Dátum:

42 Tétel Rajzszám Megnevezése Db Megjegyzés Fogazott kerék 1 23 O-gyűrű 1 G Fedél Távtartó 1 26 Fogazott szíj L Fogazott kerék 1 28 Csapágyanya 1 YSRM85* Tengelykapcsoló 1 PL Anya 1 ZM80 NCT Ipari Elektronikai Kft. 42/61 Dátum:

43 8.3. Hidraulikus tokmányműködtető (meghúzó henger) Tétel Rajzszám Megnevezése Db Megjegyzés Hűtővízgyűjtő 1 Hatlapfejű csavar 6 M5 10L Hatlapfejű csavar 6 M6 12L Alaplap 2 Hatlapfejű csavar 2 M5 10L Tengelykapcsoló 1 Csavarkészlet 1 M5 8L Felfogó tárcsa Hatlapfejű csavar 12 M10 40L 5 Közelítéskapcsoló 2 OMRON TL-X2-F1 6 Hidraulikus henger 1 NCT Ipari Elektronikai Kft. 43/61 Dátum:

44 8.4. X előtoló egység (1) Tétel Rajzszám Megnevezése Db Megjegyzés Szán Alátét Lineáris vezeték Tartó 1 5 Szervomotor Alátét Alátét Alaplap Alátét 2 NCT Ipari Elektronikai Kft. 44/61 Dátum:

45 X előtoló egység (2) TNL-100Al, -120AL ÉS -130A Tétel Egység rajzszáma Megnevezése Db Megjegyzés Tengelykapcsoló Takarólemez Csapágyanya Távtartó Csapágyfedél Csapágy 1 INA Ütköző Golyósorsó Ütköző Anya Távtartó 1 12 O-gyűrű 1 G Távtartó Csapágy 2 25TAC62BSU-C Csapágyfedél Távtartó Burkolat Lineáris vezeték 1 NCT Ipari Elektronikai Kft. 45/61 Dátum:

46 8.5. Z előtoló egység Tétel Rajzszám Megnevezése Db Megjegyzés 1 Szervomotor Tengelykapcsoló Csapágyanya Fedél Távtartó Csapágy 1 INA Ütköző Golyósorsó Csapágy ZZ Seeger gyűrű 1 S Ház 1 NCT Ipari Elektronikai Kft. 46/61 Dátum:

47 8.6. Revolverfej NCT Ipari Elektronikai Kft. 47/61 Dátum:

48 Tétel Rajzszám Megnevezése Db Megjegyzés Revolver tárcsa Golyó Zárógyűrű Revolverfej Szorító ék Szorító ék Szerszámtartó Hüvely 1 8 mm Hüvely 1 10 mm Hüvely 1 12 mm Hüvely 1 16 mm Hüvely 1 20 mm Hüvely 1 25 mm Hüvely MK Hüvely MK Hüvely MK Burkolat Szerszámtartó Retesz 12 NCT Ipari Elektronikai Kft. 48/61 Dátum:

49 8.7. Szegnyereg Tétel Rajzszám Megnevezése Db Megjegyzés Szegnyereg ház Alátét Szegnyereg talp Szorító blokk Szegnyereg vezeték Hidraulikus henger Szegnyereg hüvely 1 MK Csavar Tömítés 1 SDR Fedél Anya Szegnyereg csúcs HLV-108-MK4 (RÖHM) Alátét Törlő Törlő 2 NCT Ipari Elektronikai Kft. 49/61 Dátum:

50 8.8. Hidraulikus tápegység NCT Ipari Elektronikai Kft. 50/61 Dátum:

51 Tétel Rajzszám Megnevezése Db Megjegyzés 1 Szívócsonk 1 MF-06 2 Szűrő 1 UC Motor 1 4 Elzáró szelep 1 1/ Manométer 1 PGL-A-63-N-G-70-S tápegység Olajszint mutató 1 LS-3 7 Szivattyú 1 VPVC-F30-A Visszacsapó szelep 1 CV-03 9 Hűtőventillátor 1 NC /3-110V Útszelep 1 DSG-01-2D2 AC110/tokmány 11 Manométer 2 PGL-A-63-N-G-40-S tokmány 12 Fojtószelep 2 AM-06-RP-IM-1-10 szegnyereg Visszacsapó szelep 1 MCP-02B 14 Útszelep 1 DSG-01-3C2 AC110 szegnyereg 15 Visszacsapó szelep 1 MSB-02Y Nyomáskapcsoló 1 HW1-3T0-02 szegnyereg NCT Ipari Elektronikai Kft. 51/61 Dátum:

52 8.9. Forgácsszállító hűtővíz tartállyal Tétel Rajzszám Megnevezése Db Megjegyzés Forgácsszállító 1 Szegnyereg felöl Forgácsszállító 1 Hátulról Hűtővíz szivattyú 1 1/4 JW L Tartály Szűrő Motor felfogó lap Olajszint mutató 1 NCT Ipari Elektronikai Kft. 52/61 Dátum:

53 8.10. Szerszámbemérő Tétel Rajzszám Megnevezése Db Megjegyzés Tapintó kar Burkolat Tartó Burkolat Csapágy X Csapágyanya 2 AN Biztosító alátét 2 AW Acélgolyó 1 5/ Rugó Csapágy X Távtartó Távtartó Fedél Retesz 1 NCT Ipari Elektronikai Kft. 53/61 Dátum:

54 Tétel Rajzszám Megnevezése Db Megjegyzés Tengely O-gyűrű 1 P Tömítés 1 DS Közelítéskapcsoló 1 TL-X5F Érzékelő 1 H-4A Tömítés 1 SER Tartó Baloldali tartó Elválasztó fedél Fedél Ülék Hernyó csavar O-gyűrű 1 P10A Tartó 1 NCT Ipari Elektronikai Kft. 54/61 Dátum:

55 8.11. Munkadarab elkapó Tétel Rajzszám Megnevezése Db Megjegyzés Munkadarab elkapó Csap Tartó Tartó Rúd Orsó 1 NCT Ipari Elektronikai Kft. 55/61 Dátum:

56 Tétel Rajzszám Megnevezése Db Megjegyzés Távtartó Csapágyház Tartó Tömítés 1 DS Csapágy ZZ Fedél Távtartó Csapágyanya 2 AN Biztosító alátét 1 AW Forgatókar Kúpos szorítógyűrű 1 PL E Nyomótárcsa Csap Villás csatlakozó Léghenger Távtartó Csap Távtartó 1 NCT Ipari Elektronikai Kft. 56/61 Dátum:

57 8.12. Munkadarabot szállító egység TNL-100A2 NCT Ipari Elektronikai Kft. 57/61 Dátum:

58 Tétel Rajzszám Megnevezése Db Megjegyzés Mozgató henger Tartó Lap Burkolat Burkolat Alkatrész kihordó Elkapó Meghajtástartó Elvezető Rögzített lap Rögzített lap Fedél Hengerhelyező Pneumatikus blokk Rögzítő csavar Fix lap Mozgató tengely Fix lap Tartó Külső mozgató 1 S Szimering 1 70B1820 NCT Ipari Elektronikai Kft. 58/61 Dátum:

59 8.13. Főorsó fék TNL-100A2 Tétel Rajzszám Megnevezése Db Megjegyzés 1 Belső kulcsnyílású hengeres fejű csavar 3 M Belső kulcsnyílású hengeres fejű csavar 3 M Tartókar 1 4 Belső kulcsnyílású hengeres fejű csavar 4 M O-gyűrű O-gyűrű O-gyűrű Fedél 1 9 Hatlapú anya Dugattyú Dugattyúház Féktárcsa 1 13 Belső kulcsnyílású hengeres fejű csavar Tárcsa Tárcsa átalakítás Fékpofa Tengely 1 18 Belső kulcsnyílású hengeres fejű csavar 1 M Belső kulcsnyílású hengeres fejű csavar 1 M6 12 NCT Ipari Elektronikai Kft. 59/61 Dátum:

60 8.14. Kiegészítő hidraulikus ábra a főorsó fék + forgószerszámos revolverfej esetén NCT Ipari Elektronikai Kft. 60/61 Dátum:

61 Kihelyezett mozgatható pult NCT Ipari Elektronikai Kft. 61/61 Dátum:
