1 .4 Gázellátó rendszer szerelvényeinek mûszaki adatlapjai Az egyedi különleges gáz ellátás fontosabb eszközeinek és a központi gázellátó rendszerek szerelvényeinek részletesebb adatait és megjelenési formáit következô mûszaki adatlapjaink tartalmazzák. Az elérhetô szerelvények teljes körérôl a web - oldalon talál részletes információkat.

2 Palack-nyomásszabályozó FM 45 GÁZELLÁTÓ SZERELVÉNYEK ÉS RENDSZEREK kb. 110 kb. 55 D = 4 Méretek FM 45 Termékjellemzôk: egylépcsôs palackreduktor bemeneti nyomáskiegyenlítôvel a még jobb teljesítményért egyszerû és biztonságos gázelvétel a palackokból nem-korrozív gázokhoz és gázkeverékekhez,.0 tisztaságig fokozatmentesen állítható kilépô nyomás bemeneti nyomáskiegyenlítés a kétlépcsôs reduktorokéhoz hasonlóan nagyon pontos kimeneti oldali nyomásbeállítás érdekében ECD-alkalmazásokhoz kompatibilis nagy pontosságú nyomásszabályozás beépített biztonsági szelep Hastelloy membrán minimális gázzal érintkezô belsô felület kézi palackcsatlakoztatás kompakt, ergonomikus felépítés könnyû szerkezet Belépô nyomás P 1 : max. 30 bar (kérésre 300 bar) Kilépô nyomás P : 0,1 10 bar Térfogatáram Q: lásd áramlási diagram Reduktorház: nikkelezett bronz Membrán: Hastelloy C7 Szelepülék: PCTFE 1) Palackcsatlakozás: a nemzetközi szabványoknak és a gázfajtának megfelelôen Kimenô csatlakozás: 1/8 7 NPT-belsômenet Lyukráta: (külsô térbe) 1x10-8 bar l/s He Tömeg: 50 g Kimeneti csatlakozó: lásd tartozékok 1) Szelepülék más anyagból (pl. PVDF) külön kérésre Áramlási diagram FM 45 Belépô nyomás P 1 = 0 bar Belépô nyomás P 1 = 9 bar Kilépô nyomás P, bar Térfogatáram Q, m 3 /h levegô

3 Palack-nyomásszabályozó FM 45 kb. 110 D = 4 kb. 55 kimenô csatlakozás 1/8-7 NPT belsô menet 35 0 oldalnézet Rendelési információk FM 45 Palack-nyomásszabályozó FM DIN Nr N Belépô nyomás P max. 30 bar Kilépô nyomás P 1,5-1,5 bar-ig 4-4 bar-ig bar-ig Gázfajta Kérjük adja meg a gázfajtát! Palackcsatlakozás A palackcsatlakozás részletes leírása a megfelelô szabvány szerint. (pl. DIN Nr. 10) További konfigurációk igény szerint! Specifikációk A SPECTROLAB - termékekhez minôségi anyagokat használunk az ISO 9001 minôségirányítási rendszernek megfelelôen. Minden gázzal érintkezô alkatrészt ultraszónikus (CFC-mentes) tisztítórendszerrel tisztítunk, SPECTRO-CLEAN tisztítási eljárással, majd magas hômérsékleten szárítjuk. A SPECTROLAB termékeket 100%-os héliumszivárgási tesztnek vetjük alá tömegspekrométerrel. Nyomásjelzés Minden nyomásszabályozó ellátható manométerrel a belépô és kilépô nyomás mérésére. Fontos tudnivalók az összetevôk kiválasztásához A biztonságos mûködés érdekében fontos az egész rendszerkonfigurációt figyelembe venni a reduktor kiválasztásakor. Az alkatrészek mûködése, az anyagok kompatibilitása, a megfelelô hômérséklet tartományok, a szabványban meghatározottak szerinti installáció, mûködtetés és karbantartás a rendszertervezô és a felhasználó felelôssége.

4 Palack-nyomásszabályozó FM 51 GÁZELLÁTÓ SZERELVÉNYEK ÉS RENDSZEREK Specifikációk A SPECTROLAB - termékekhez minôségi anyagokat használunk az ISO 9001 minôségirányítási rendszernek megfelelôen. Minden gázzal érintkezô alkatrészt ultraszónikus (CFC-mentes) tisztítórendszerrel tisztítunk, SPECTRO-CLEAN tisztítási eljárással, majd magas hômérsékleten szárítjuk. A SPECTROLAB termékeket 100%-os héliumszivárgási tesztnek vetjük alá tömegspektrométerrel. Termékjellemzôk: egylépcsôs palackreduktor nikkelezett bronz kivitel nem-korrozív gázokhoz és gázkeverékekhez,.0 tisztaságig csatlakozási lehetôség nagy pontosságú nyomásszabályozás alkalmas akár 300 bar belépô nyomás esetén is max. kilépô nyomás 1,5 bar-tól 0 bar-ig fokozatmentesen állítható kilépô nyomás ECD-alkalmazásokhoz kompatibilis szûrô a gázbemeneteli oldalon oxigénes használatra is tesztelt kilépô nyomás egyszerû beállítása kézi szabályozó kerékkel könnyû csatlakoztathatóság ergonómikus felépítés fém a fémen tömítésû rendszer Típus: egylépcsôs Belépô nyomás P 1 : max. 300 bar Kilépô nyomás P : 1,5/4 bar (P 1 50 bar) 10/0/50/100/00 bar (P 1 >50 bar) Reduktorház és szelepek: nikkelezett bronz Membrán: Hastelloy C7 Szelepülék: Hytrel (P 1 >50 bar: PA) Szûrô: rozsdamentes acél (31L) Be- és kimenet: 1/4 NPT-belsômenet Hômérséklet tartomány: -30 C +0 C Lyukráta: (külsô térbe) 1x10-8 mbar l/s He (belsô záró elemen keresztül) 1 x 10 - mbar l/s He Manométerek: biztonsági manométerek EN5/KI1./NG50 Áramlási kapacitás: C v = 0,15 Tömeg: 1, kg Méretek FM 51 kb. oldalnézet

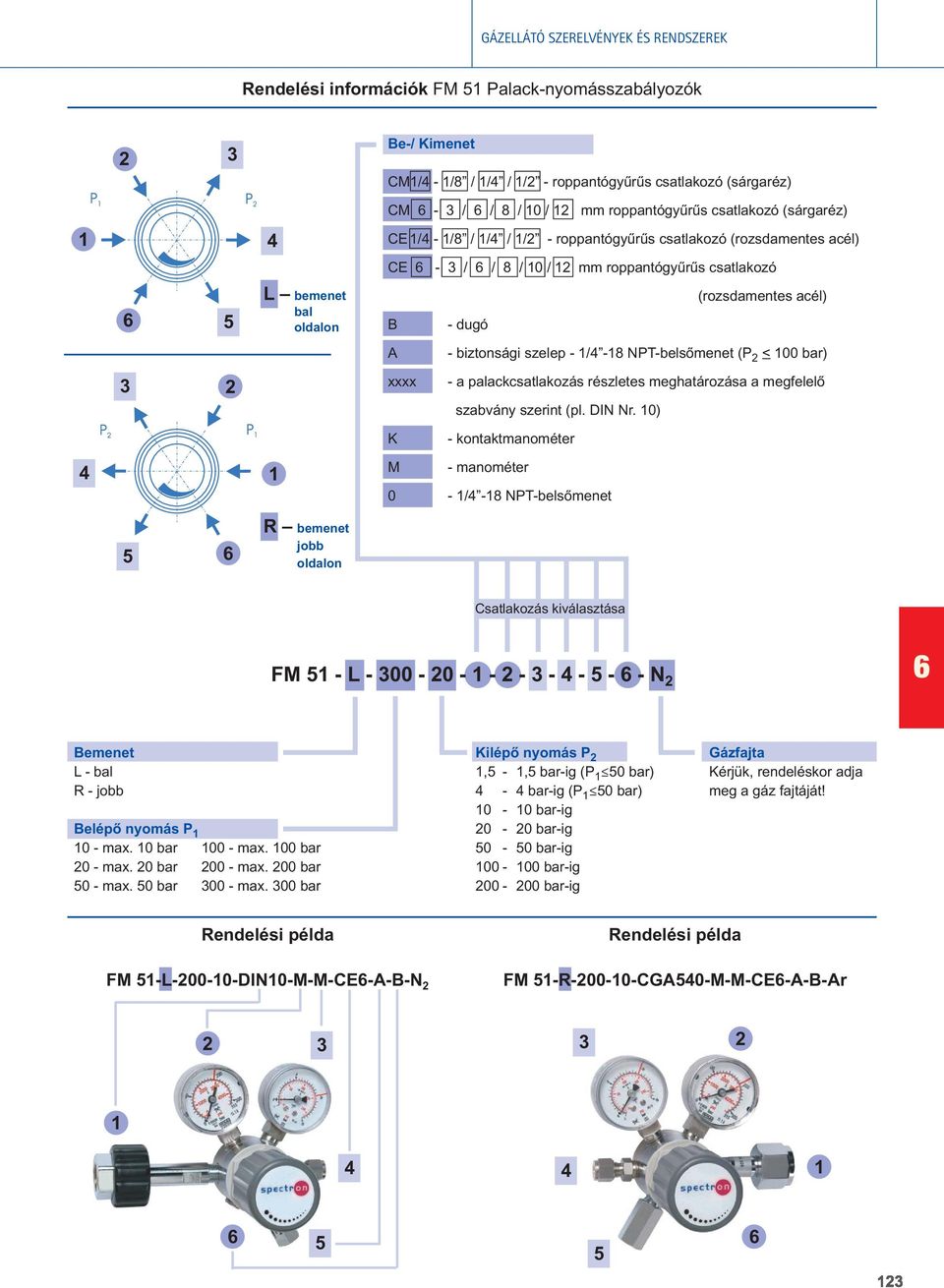

5 Rendelési információk FM 51 Palack-nyomásszabályozók 3 Be-/ Kimenet CM1/4-1/8 / 1/4 / 1/ - roppantógyûrûs csatlakozó (sárgaréz) 1 4 CM - 3 / / 8 / 10 / 1 mm roppantógyûrûs csatlakozó (sárgaréz) CE 1/4-1/8 / 1/4 / 1/ - roppantógyûrûs csatlakozó (rozsdamentes acél) CE - 3 / / 8 / 10 / 1 mm roppantógyûrûs csatlakozó 5 L bemenet bal oldalon B - dugó (rozsdamentes acél) A - biztonsági szelep - 1/4-18 NPT-belsômenet (P <_ 100 bar) 3 xxxx - a palackcsatlakozás részletes meghatározása a megfelelô szabvány szerint (pl. DIN Nr. 10) K - kontaktmanométer 4 1 M - manométer 0-1/4-18 NPT-belsômenet 5 R bemenet jobb oldalon Csatlakozás kiválasztása FM 51 - L N Bemenet L - bal R - jobb Belépô nyomás P max. 10 bar max. 100 bar 0 - max. 0 bar 00 - max. 00 bar 50 - max. 50 bar max. 300 bar Kilépô nyomás P 1,5-1,5 bar-ig (P 1 50 bar) 4-4 bar-ig (P 1 50 bar) bar-ig 0-0 bar-ig bar-ig bar-ig bar-ig Gázfajta Kérjük, rendeléskor adja meg a gáz fajtáját! Rendelési példa FM 51-L DIN10-M-M-CE-A-B-N Rendelési példa FM 51-R CGA540-M-M-CE-A-B-Ar

6 Palack-nyomásszabályozó FM 5 exact Könnyû, rugalmas és erôs Termékjellemzôk: nikelezett bronz palackreduktor stabil kilépô nyomás az extrém pontosságú exact technológia alkalmazásával nem-korrozív gázokhoz és gázkeverékekhez,.0 tisztaságig fokozatmentesen állítható kilépô nyomás csatlakozási lehetôség alkalmas akár 300 bar belépô nyomás esetén is max. kilépô nyomás 1,5 bar-tól 0 bar-ig könnyû kivitel kompakt felépítés fém a fémen tömítésû rendszer ECD-alkalmazásokhoz kompatibilis központi szûrô oxigénes használatra is tesztelt kilépô nyomás egyszerû beállítása kézi szabályozó kerékkel könnyû csatlakoztathatóság ergonómikus felépítés Típus: egylépcsôs Belépô nyomás P 1 : max. 300 bar Kilépô nyomás P : 1,5/4/10/0 bar Reduktorház és szelepek: nikkelezett bronz Szelepülék: Hytrel (P 1 >50 bar: PA) Membrán: Hastelloy C7 Mûanyag részek: FKM, P000 Szûrô: rozsdamentes acél (31L) Be- és kimeneti csatlakozó: 1/4 NPT-belsômenet Hômérséklet tartomány: -30 C +0 C Lyukráta: (külsô térbe) 1x10-8 mbar l/s He (belsô záró elemen keresztül) 1 x 10 - mbar l/s He Manométerek: biztonsági manométerek EN5/KI1./NG50 Áramlási kapacitás: C v = 0,15 Tömeg: 1, kg Méretek FM 5 exact kb. 115 Ø oldalnézet

7 Rendelési információk FM 5 exact palack-nyomásszabályozók 3 Be-/ Kimenet CM1/4-1/8 / 1/4 / 1/ - roppantógyûrûs csatlakozó (sárgaréz) CM - 3 / / 8 / 10 / 1 mm roppantógyûrûs csatlakozó (sárgaréz) 1 4 CE 1/4-1/8 / 1/4 / 1/ - roppantógyûrûs csatlakozó (rozsdamentes acél) 5 L bemenet bal oldalon CE - 3 / / 8 / 10 / 1 mm roppantógyûrûs csatlakozó (rozsdamentes acél) B - dugó 3 A xxxx - biztonsági szelep - 1/4-18 NPT-belsômenet (P 100 bar) - a palackcsatlakozás részletes meghatározása a megfelelô szabvány szerint (pl. DIN Nr. 10) 4 1 K M - kontaktmanométer - manométer 5 R bemenet jobb oldalon 0-1/4-18 NPT-belsômenet Csatlakozás kiválasztása FM 5 - L N Bemenet L - bal R - jobb Belépô nyomás P max. 100 bar 00 - max. 00 bar max. 300 bar Kilépô nyomás P 1,5-1,5 bar-ig 4-4 bar-ig bar-ig 0-0 bar-ig Amennyiben P 1 50 bar és P max. 1,5 vagy 4 bar, válassza az FM 51 palacknyomásszabályozót. Gázfajta Kérjük, rendeléskor adja meg a gázfajtát! Rendelési példa FM 5-L DIN10-M-M-CE-A-B-N Rendelési példa FM 5-R CGA540-M-M-CE-A-B-Ar

8 Palack-nyomásszabályozó FM 53 GÁZELLÁTÓ SZERELVÉNYEK ÉS RENDSZEREK Termékjellemzôk: kétlépcsôs membrános palackreduktor rendkívül nagy szabályozási pontossággal és gázáram-stabilizátorral (rezgécscsillapítás) nem-korrozív gázokhoz és gázkeverékekhez,.0 tisztaságig csatlakozási lehetôség központi szûrô ECD-alkalmazásokhoz kompatibilis alkalmas akár 300 bar belépô nyomás esetén is max. kilépô nyomás 1,5 bar-tól 0 bar-ig fokozatmentesen állítható kilépô nyomás könnyû szerkezet kompakt, ergonómikus felépítés oxigénes használatra is tesztelt kilépô nyomás egyszerû beállítása kézi szabályozó kerékkel könnyû csatlakoztathatóság Típus: kétlépcsôs Belépô nyomás, P 1 : max. 300 bar Kilépô nyomás, P : 1,5/4/10/0 bar Reduktorház és szelepek: nikkelezett bronz Szelepülék: PA, Hytrel Membrán: Hastelloy C7 Mûanyag részek: EPDM Szûrô: szinterezett bronz Be- és kimeneti csatlakozó: 1/4 NPT-belsômenet Hômérséklet tartomány: -30 ºC +0 ºC Lyukráta: (külsô térbe) 1x10-8 mbar l/s He (belsô záróelemen keresztül) 1 x 10 - mbar l/s He Manométerek: biztonsági manométerek ISO5171/KI1./NG50 Tömeg: 1,7 kg Áramlási diagram FM 53 Kilépô nyomás P, bar Belépô nyomás P 1 = 1 bar Térfogatáram Q, m 3 /h levegô

9 Palack-nyomásszabályozó FM 53 Méretek (elöl- és oldalnézet) Ø ,5 90,5 Rendelési információk FM 53 palack-nyomásszabályozó 3 Be-/ Kimenet CM1/4-1/8 / 1/4 / 1/ - roppantógyûrûs csatlakozó (sárgaréz) CM - 3 / / 8 / 10 / 1 mm roppantógyûrûs csatlakozó (sárgaréz) 1 4 CE 1/4-1/8 / 1/4 / 1/ - roppantógyûrûs csatlakozó (rozsdamentes acél) 5 L bemenet bal oldalon CE - 3 / / 8 / 10 / 1 mm roppantógyûrûs csatlakozó (rozsdamentes acél) B - dugó A - biztonsági szelep - 1/4-18 NPT-belsômenet (P 100 bar) 3 xxxx - a palackcsatlakozás részletes meghatározása a megfelelô szabvány szerint (pl. DIN Nr. 10) K - kontaktmanométer 4 1 M - manométer 0-1/4-18 NPT-belsô menet 5 R bemenet jobb oldalon Csatlakozás kiválasztása FM 53 - L N Bemenet L - bal R - jobb Belépô nyomás P max. 100 bar 00 - max. 00 bar max. 300 bar Kilépô nyomás P 1,5-1,5 bar-ig 4-4 bar-ig bar-ig 0-0 bar-ig Amennyiben P 1 50 bar és P max. 1,5 vagy 4 bar, válassza az FM 51 palacknyomásszabályozót. Gázfajta Kérjük, rendeléskor adja meg a gázfajtát!

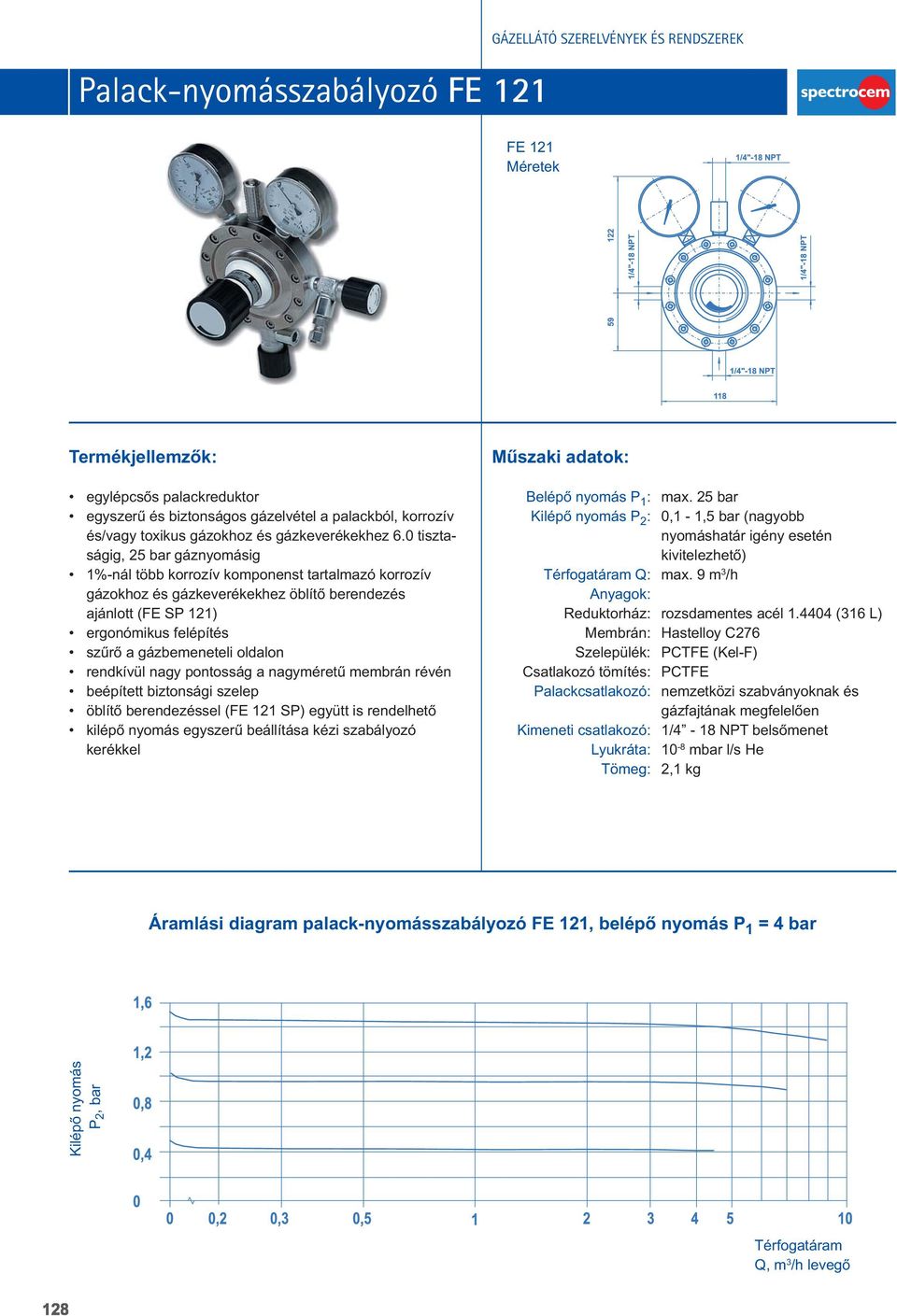

10 Palack-nyomásszabályozó FE 11 GÁZELLÁTÓ SZERELVÉNYEK ÉS RENDSZEREK FE 11 Méretek Termékjellemzôk: egylépcsôs palackreduktor egyszerû és biztonságos gázelvétel a palackból, korrozív és/vagy toxikus gázokhoz és gázkeverékekhez.0 tisztaságig, 5 bar gáznyomásig 1%-nál több korrozív komponenst tartalmazó korrozív gázokhoz és gázkeverékekhez öblítô berendezés ajánlott (FE SP 11) ergonómikus felépítés szûrô a gázbemeneteli oldalon rendkívül nagy pontosság a nagyméretû membrán révén beépített biztonsági szelep öblítô berendezéssel (FE 11 SP) együtt is rendelhetô kilépô nyomás egyszerû beállítása kézi szabályozó kerékkel Belépô nyomás P 1 : max. 5 bar Kilépô nyomás P : 0,1-1,5 bar (nagyobb nyomáshatár igény esetén kivitelezhetô) Térfogatáram Q: max. 9 m 3 /h Reduktorház: rozsdamentes acél (31 L) Membrán: Hastelloy C7 Szelepülék: PCTFE (Kel-F) Csatlakozó tömítés: PCTFE Palackcsatlakozó: nemzetközi szabványoknak és gázfajtának megfelelôen Kimeneti csatlakozó: 1/4-18 NPT belsômenet Lyukráta: 10-8 mbar l/s He Tömeg:,1 kg Áramlási diagram palack-nyomásszabályozó FE 11, belépô nyomás P 1 = 4 bar Kilépô nyomás P, bar Térfogatáram Q, m 3 /h levegô

11 Palack-nyomásszabályozó FE 11 SP Méretek kb. 115 kb. 100 oldalnézet Rendelési információk Palack-nyomásszabályozó FE 11 FE ,5 - DIN - NH 3 Típus 11 - egylépcsôs, öblítô berendezés nélkül 11 SP - egylépcsôs, öblítô berendezéssel Belépô nyomás P max. 5 bar Kilépô nyomás P 1,5-1,5 bar-ig Gázfajta Kérjük, rendeléskor adja meg a gázfajtát (a szelepülék és a tömítések anyagának kiválasztásához). Palackcsatlakozás A palackcsatlakozás részletes leírása a vonatkozó szabvány szerint. További konfigurációk igény szerint! Kérjük, rendeléskor adja meg a gázfajtát. Specifikációk A SPECTROCEM - termékekhez minôségi anyagokat használunk az ISO 9001 minôségirányítási rendszernek megfelelôen. Minden gázzal érintkezô alkatrészt ultraszónikus (CFC-mentes) tisztítórendszerrel tisztítunk, SPECTRO-CLEAN tisztítási eljárással, majd magas hômérsékleten szárítjuk. A SPECTROCEM termékeket 100%-os héliumszivárgási tesztnek vetjük alá tömegspektrométerrel. Nyomásjelzés Minden nyomásszabályozó ellátható manométerrel a belépô és kilépô nyomás mérésére. Fontos tudnivalók az összetevôk kiválasztásához A biztonságos mûködés érdekében fontos az egész rendszerkonfigurációt figyelembe venni a reduktor kiválasztásakor. Az alkatrészek mûködése, az anyagok kompatibilitása, a megfelelô hômérséklet tartományok, a szabványban meghatározottak szerinti installáció, mûködtetés és karbantartás a rendszertervezô és a felhasználó felelôssége.

12 Szabályozó és elzáró szelep VM-3 GÁZELLÁTÓ SZERELVÉNYEK ÉS RENDSZEREK Méretek FM VM-3 szelep Termékjellemzôk: szabályozó szelep (pl. nyomásszabályozó kimeneti oldalához) nagy pontosságú beállíthatóság elzáró szelep (pl. inert gáz öblítéses nyomásszabályozó be- vagy kimeneti oldalához) kompakt, ergonómikus felépítés Üzemi nyomás: Szabályozó szelep: max. 50 bar Elzáró szelep: max. 00 bar Névleges átmérô: 3 mm Szelepház: nikkelezett bronz Membrán: Duratherm 00 Alsóorsó: rozsdamentes acél (SS31L) Bemenô csatlakozó: 1/4-18 NPT-külsômenet Kimenô csatlakozó: 1/4-18 NPT-belsômenet Lyukráta: 10-8 mbar l/s He Tömeg: 0,5 kg Térfogatáram: lásd áramlási diagram C v -érték elzáró szelep: C v = 0,08 Áramlási diagram VM-3 Térfogatáram Q, l/h levegô Szabályozó kerék fordulatszám

13 Szabályozó és elzáró szelep VM-3 Méretek VM-3 szelep Részlet: Szabályozó szelep szelepülék /4-18 NPT külsô 5 1/4-18 NPT belsô 5 1/4-18 NPT külsô 50 1/4-18 NPT belsô Részlet: Elzáró szelep szelepülék Rendelési információk VM-3 szelepek DV - VM-3 - CV Típus DV Egyenes szelep EV könyök szelep Funkció AV elzáró szelep CV szabályozó szelep Specifikációk A SPECTROLAB termékekhez minôségi anyagokat használunk az ISO 9001 minôségirányítási rendszernek megfelelôen. Minden gázzal érintkezô alkatrészt ultraszónikus (CFC-mentes) tisztítórendszerrel tisztítunk, SPECTRO-CLEAN tisztítási eljárással, majd magas hômérsékleten szárítjuk. A SPECTROLAB termékeket 100%-os héliumszivárgási tesztnek vetjük alá. Fontos tudnivalók az összetevôk kiválasztásához A biztonságos mûködés érdekében fontos az egész rendszerkonfigurációt figyelembe venni az egyes alkotórészek kiválasztásakor. Az alkatrészek mûködése, az anyagok kompatibilitása, a megfelelô hômérséklet tartományok, a szabványban meghatározottak szerinti installáció, mûködtetés és karbantartás a rendszertervezô és a felhasználó felelôssége.

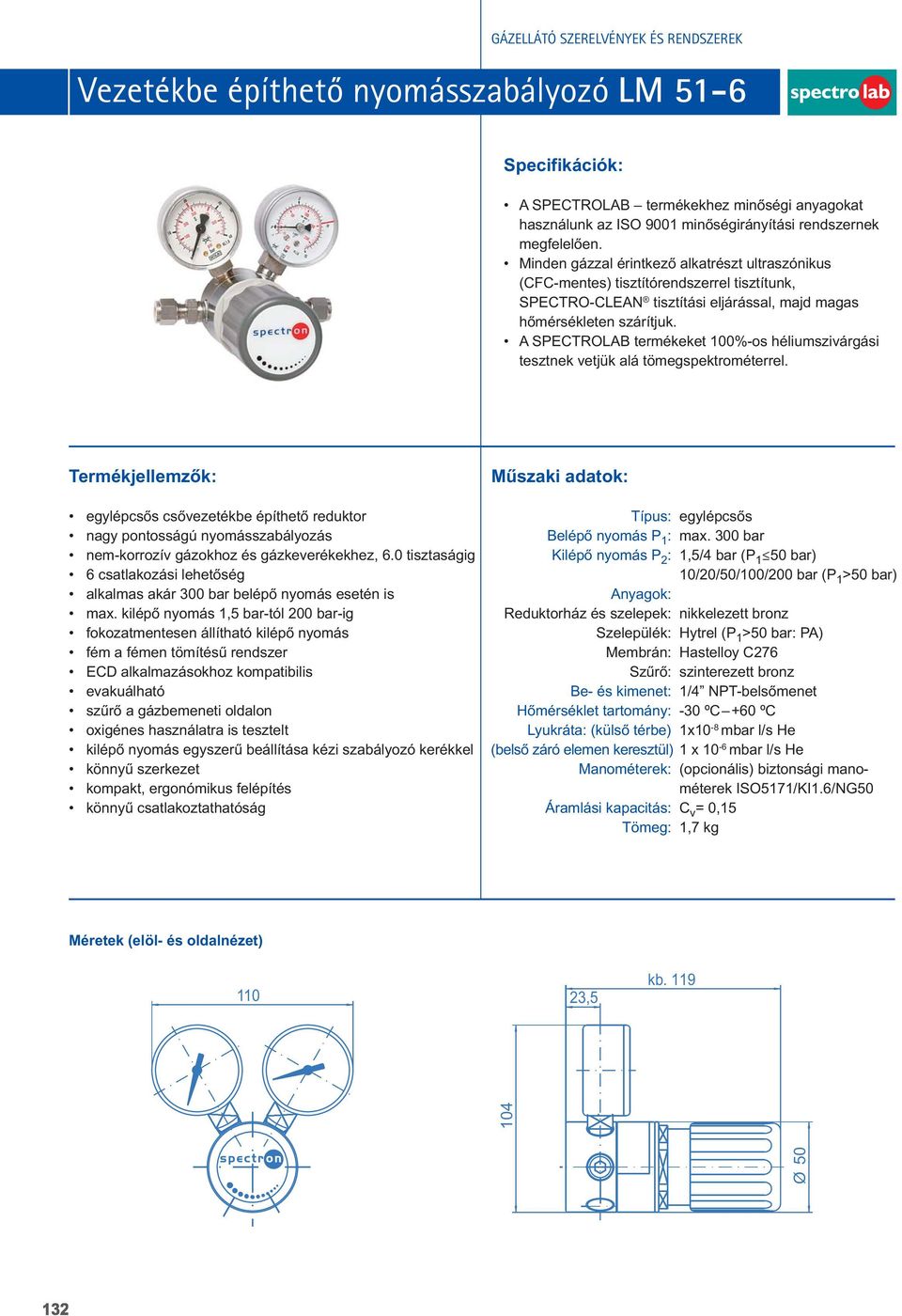

14 Vezetékbe építhetô nyomásszabályozó LM 51- Specifikációk: A SPECTROLAB termékekhez minôségi anyagokat használunk az ISO 9001 minôségirányítási rendszernek megfelelôen. Minden gázzal érintkezô alkatrészt ultraszónikus (CFC-mentes) tisztítórendszerrel tisztítunk, SPECTRO-CLEAN tisztítási eljárással, majd magas hômérsékleten szárítjuk. A SPECTROLAB termékeket 100%-os héliumszivárgási tesztnek vetjük alá tömegspektrométerrel. Termékjellemzôk: egylépcsôs csôvezetékbe építhetô reduktor nagy pontosságú nyomásszabályozás nem-korrozív gázokhoz és gázkeverékekhez,.0 tisztaságig csatlakozási lehetôség alkalmas akár 300 bar belépô nyomás esetén is max. kilépô nyomás 1,5 bar-tól 00 bar-ig fokozatmentesen állítható kilépô nyomás fém a fémen tömítésû rendszer ECD alkalmazásokhoz kompatibilis evakuálható szûrô a gázbemeneti oldalon oxigénes használatra is tesztelt kilépô nyomás egyszerû beállítása kézi szabályozó kerékkel könnyû szerkezet kompakt, ergonómikus felépítés könnyû csatlakoztathatóság Típus: egylépcsôs Belépô nyomás P 1 : max. 300 bar Kilépô nyomás P : 1,5/4 bar (P 1 50 bar) 10/0/50/100/00 bar (P 1 >50 bar) Reduktorház és szelepek: nikkelezett bronz Szelepülék: Hytrel (P 1 >50 bar: PA) Membrán: Hastelloy C7 Szûrô: szinterezett bronz Be- és kimenet: 1/4 NPT-belsômenet Hômérséklet tartomány: -30 ºC +0 ºC Lyukráta: (külsô térbe) 1x10-8 mbar l/s He (belsô záró elemen keresztül) 1 x 10 - mbar l/s He Manométerek: (opcionális) biztonsági manométerek ISO5171/KI1./NG50 Áramlási kapacitás: C v = 0,15 Tömeg: 1,7 kg Méretek (elöl- és oldalnézet) 110 3,5 kb. 119 Ø

15 Rendelési információk vezetékbe építhetô nyomásszabályozó LM 51-3 Be-/ Kimenet CM1/4-1/8 / 1/4 / 1/ - roppantógyûrûs csatlakozó (sárgaréz) 1 4 CM - 3 / / 8 / 10 / 1 mm roppantógyûrûs csatlakozó (sárgaréz) CE 1/4-1/8 / 1/4 / 1/ - roppantógyûrûs csatlakozó (rozsdamentes acél) CE - 3 / / 8 / 10 / 1 mm roppantógyûrûs csatlakozó 5 L bemenet bal oldalon B - dugó (rozsdamentes acél) A - biztonsági szelep - 1/4-18 NPT-belsômenet (P <_ 100 bar) 3 xxxx - a palackcsatlakozás részletes meghatározása a megfelelô szabvány szerint (pl. DIN Nr. 10) K - kontaktmanométer 4 1 M - manométer 0-1/4-18 NPT-belsômenet 5 R bemenet jobb oldalon Csatlakozás kiválasztása LM L N Bemenet L bal R jobb Belépô nyomás P 1 10 max. 10 bar 100 max. 100 bar 0 max. 0 bar 00 max. 00 bar 50 max. 50 bar 300 max. 300 bar Kilépô nyomás P 1,5 1,5 bar-ig (P 1 50 bar) 4 4 bar-ig (P 1 50 bar) bar-ig 0 0 bar-ig bar-ig bar-ig bar-ig Gázfajta Kérjük, rendeléskor adja meg a gázfajtát! Rendelési példa LM 51--L CE-M-M-CE-B-0-N Rendelési példa LM 51--R M-M-CE1/8-A-B-Ar

16 Rotaméter FLM 3 Méretek FLM3 Termékjellemzôk: rotaméter nyomásszabályozókhoz, nagytisztaságú inert gázokhoz és gázkeverékekhez,.0 tisztaságig áramlási sebesség pontos beállítása ergonómikus felépítés beépített szabályozó szeleppel palack-nyomáscsökkentôkkel kompatibilis csatlakozás Belépô nyomás: 1,4 vagy 4 bar Rotamétertest: nikkelezett bronz Mûanyag részek: Viton (FKM) Áramlásmérô csô: üveg Védôcsô: Polikarbonát Szabályozó szeleporsó: rozsdamentes acél Csatlakozók: Bemenet: 1/4-18 NPT-külsô Kimenet: 1/4-18 NPT-belsô Hômérséklet tartomány: -30 ºC +0 ºC Lyukráta: (külsô térbe) 1x10 - mbar l/s He Tömeg: 0,4 kg Áramlási táblázat FLM 3 típusú rotaméterhez, 1,4 és 4 bar fix gáznyomás esetén Belépô nyomás (bar) 0,5 1 1,4,5 3 3,5 4 4 bar l/h nitrogén az alábbi kalibrációs nyomáson: 1,4 bar azaz 300 l/h értéket mutat. Ebbôl adódóan, ha a jelzôgolyó középen áll, az áramlási érték 150 l/h. A rotaméter skálázása a fentiek értelmében lineáris. P SOLL kilépô nyomásértékekhez a P KAL kalibráló nyomás alatt 100%-os áramlási értékkel lehet számolni az a. egyenletet használva, ahol a nyomásértékeket abszolút nyomásértékekben kell behelyettesíteni. Egyéb gáztípusok esetén az alkalmazandó kilépô és kalibráló nyomás 100%-os áramlási értéke kiszámítható a N áramlási sebesség értékébôl a b. egyenlet segítségével. Az f faktor (lásd táblázat) kiszámítható az alábbi képlettel: a. egyenlet: Q = f 1 x Q 100% ahol f 1 = P SOLL P KAL a P értékek abszolút nyomások. Egyéb gázok esetén: b. egyenlet: Q = f x Q N Példa nitrogén gáz esetén: 1,4 bar fixen beállított kilépô nyomásnál, a szelep teljes nyi tása esetén a jelzôgolyó állása a maximális gázáramlási értéket, f = sûrûség kalibrálógáz sûrûség folyamatgáz ahol a sûrûség kalibrálógáz a nitrogén sûrûsége. f faktor szint. levegô 0,983 argon 0,837 CO 0,79 hidrogén 3,75 metán 1,3 hélium,3 oxigén 0,95

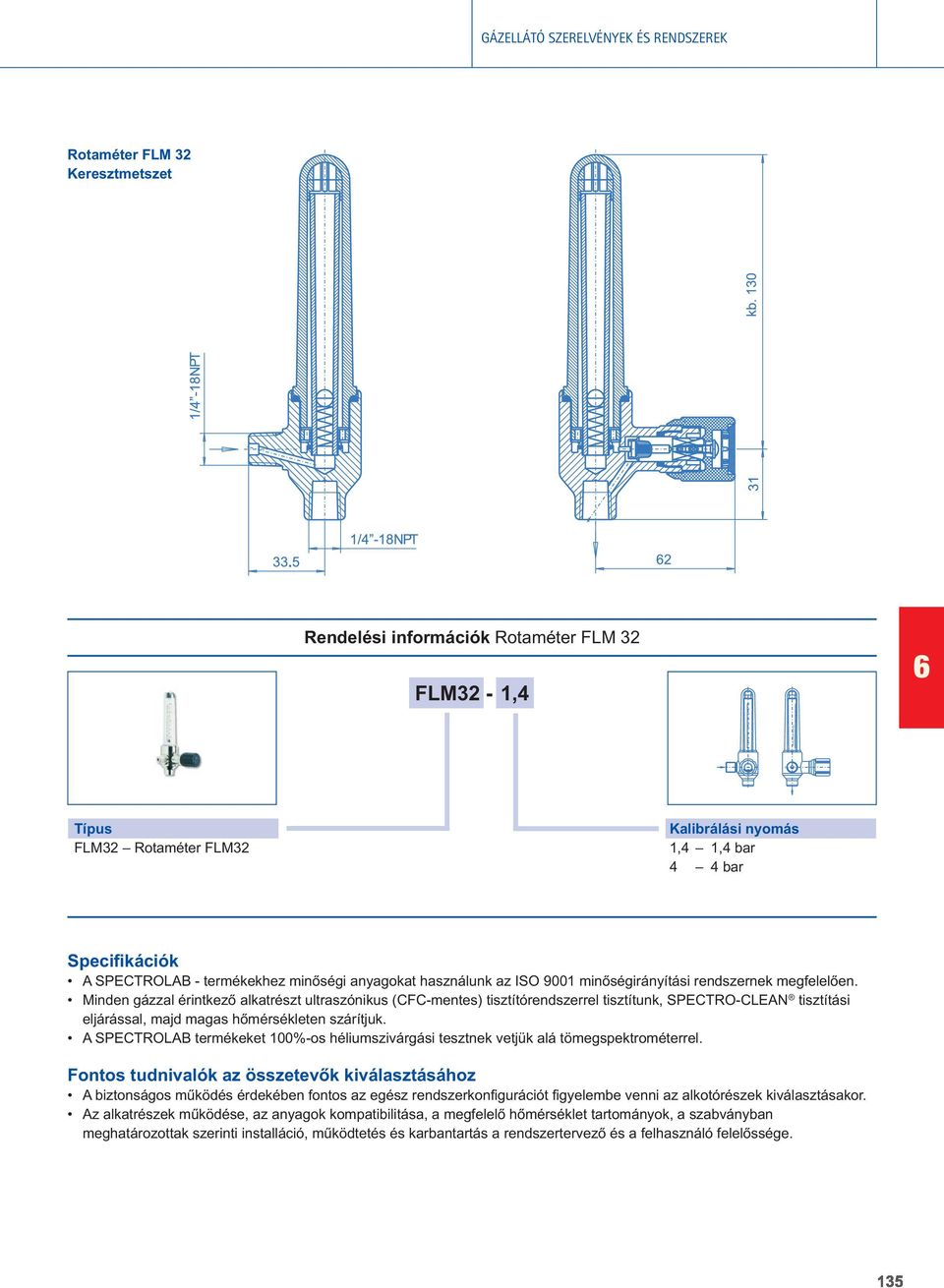

17 Rotaméter FLM 3 Keresztmetszet Rendelési információk Rotaméter FLM 3 FLM3-1,4 Típus FLM3 Rotaméter FLM3 Kalibrálási nyomás 1,4 1,4 bar 4 4 bar Specifikációk A SPECTROLAB - termékekhez minôségi anyagokat használunk az ISO 9001 minôségirányítási rendszernek megfelelôen. Minden gázzal érintkezô alkatrészt ultraszónikus (CFC-mentes) tisztítórendszerrel tisztítunk, SPECTRO-CLEAN tisztítási eljárással, majd magas hômérsékleten szárítjuk. A SPECTROLAB termékeket 100%-os héliumszivárgási tesztnek vetjük alá tömegspektrométerrel. Fontos tudnivalók az összetevôk kiválasztásához A biztonságos mûködés érdekében fontos az egész rendszerkonfigurációt figyelembe venni az alkotórészek kiválasztásakor. Az alkatrészek mûködése, az anyagok kompatibilitása, a megfelelô hômérséklet tartományok, a szabványban meghatározottak szerinti installáció, mûködtetés és karbantartás a rendszertervezô és a felhasználó felelôssége.

18 Gázpalack lefejtô BM 55-1 biztonsági (lefúvató) szelep P RV P Termékjellemzôk: falra és szekrénybe szerelhetô kivitel nem-korrozív gázokhoz és gázkeverékekhez,.0 tisztaságig ergonómikus felépítés bôvíthetô (, 3, vagy több palack lefejtéséhez) szûrô a gázbemeneti oldalon kis nyomásra optimalizált membrán elrázó szelep nyitva/zárva helyzetjelzéssel ECD alkalmazásokhoz kompatibilis nagy pontosságú membrános nyomásszabályozó 00 bar kilépô nyomásig, gázáram-stabilizátorral kimenô oldali adapter (gázkimenet) beépített biztonsági (lefúvató) szeleppel és opcionálisan membrános elzáró szeleppel (ezáltal az állomás a vezeték leürítése nélkül leválasztható a vezetékrôl) könnyû szerelhetôség oxigénes használatra is tesztelt alkalmas akár 300 bar belépô nyomás esetén is gázpalacktároló szekrényekbe is könnyen beszerelhetô kétlépcsôs modell: BM 5-1 Típus: egylépcsôs Belépô nyomás P 1 : max. 300 bar Kilépô nyomás P : 10/0/50/100/00 bar Reduktorház és szelepek: nikkelezett bronz Reduktor szelepülék: PA 11 Szelepülék tömítés: PVDF Reduktor-mebrán: Hastelloy C7 Szelep-membrán: Hastelloy C7 Mûanyag részek: EPDM, FKM Szûrô: szinterezett bronz B0 Bemeneti csatlakozó: rozsdamentes acél roppantógyûrû és hollandi, x1 mm csôhöz Hômérséklet tartomány: -30 ºC +0 ºC Lyukráta: (külsô térbe) 1x10-8 mbar l/s He (belsô záróelemen keresztül) 1 x 10 - mbar l/s He Manométerek: biztonsági manométerek ISO5171/KI1./NG50 Tömeg: 4 kg Áramlási diagram BM 55-1 kilépô nyomás P, bar Belépô nyomás P 1 = 1 bar Térfogatáram Q, m 3 /h levegô

19 Gázpalack lefejtô BM /4 -NPT 88,5 Csatlakozómenet 1/4"-NPT P RV P 17 (profilzáró elemmel 175) Bemenet, csôvezeték Ø mm 3 00 (profilzáró elemmel 0) 57,5 kb.157 Rendelési információk Gázpalack lefejtô BM 55-1 BM M - M - V - N Belépô nyomás P max. 100 bar 00 max. 00 bar 300 max. 300 bar Kilépô nyomás P 10 max. 10 bar 0 max. 0 bar 50 max. 50 bar 100 max. 100 bar 00 max. 00 bar Belépô nyomásjelzô M manométer K kontaktmanométer Gázfajta Kérjük, rendeléskor adja meg, milyen gázt használ (a megfelelô tömítôanyagok kiválasztása érdekében)! Gázkimeneti adapter 0 szelep nélkül V szeleppel (kézi) VP pneumatikus szeleppel Kilépô nyomásjelzô M manométer K kontaktmanométer További konfigurációk igény szerint! Specifikációk A SPECTROLAB termékekhez minôségi anyagokat használunk az ISO 9001 minôségirányítási rendszernek megfelelôen. Minden gázzal érintkezô alkatrészt ultraszónikus (CFC-mentes) tisztítórendszerrel tisztítunk, SPECTRO-CLEAN tisztítási eljárással, majd magas hômérsékleten szárítjuk. A SPECTROLAB termékeket 100%-os héliumszivárgási tesztnek vetjük alá. Nyomásjelzés Minden lefejtô állomás ellátható manométerrel a belépô és kilépô nyomás mérésére, vagy kontaktmanométerrel is szállítható. Fontos tudnivalók az összetevôk kiválasztásához A biztonságos mûködés érdekében fontos az egész rendszerkonfigurációt figyelembe venni a lefejtô kiválasztásakor. Az alkatrészek mûködése, az anyagok kompatibilitása, a megfelelô hômérséklet tartományok, a szabványban meghatározottak szerinti installáció, mûködtetés és karbantartás a rendszertervezô és a felhasználó felelôssége.

20 Gázpalack lefejtô BM 55- biztonsági (lefúvató) szelep P RV P Termékjellemzôk: falra és szekrénybe szerelhetô kivitel nem-korrozív gázokhoz és gázkeverékekhez,.0 tisztaságig ergonómikus felépítés bôvíthetô (, 3, vagy több palack lefejtéséhez) szûrô a gázbemeneti oldalon kis nyomásra optimalizált membrán elrázó szelep nyitva/zárva helyzetjelzéssel ECD alkalmazásokhoz kompatibilis nagy pontosságú membrános nyomásszabályozó 00 bar kilépô nyomásig, gázáram-stabilizátorral kimenô oldali adapter (gázkimenet) beépített biztonsági (lefúvató) szeleppel és opcionálisan membrános elzáró szeleppel (ezáltal az állomás a vezeték leürítése nélkül leválasztható a vezetékrôl) könnyû szerelhetôség oxigénes használatra is tesztelt alkalmas akár 300 bar belépô nyomás esetén is gázpalacktároló szekrényekbe is könnyen beszerelhetô kétlépcsôs modell: BM 5- Típus: egylépcsôs Belépô nyomás P 1 : max. 300 bar Kilépô nyomás P : 10/0/50/100/00 bar Reduktorház és szelepek: nikkelezett bronz Reduktor szelepülék: PA 11 Szelepülék tömítés: PVDF Reduktor-mebrán: Hastelloy C7 Szelep-membrán: Hastelloy C7 Mûanyag részek: EPDM, FKM Szûrô: szinterezett bronz B0 Bemeneti csatlakozó: rozsdamentes acél roppantógyûrû és hollandi, x1 mm csôhöz Hômérséklet tartomány: -30 ºC +0 ºC Lyukráta: (külsô térbe) 1x10-8 mbar l/s He (belsô záróelemen keresztül) 1 x 10 - mbar l/s He Manométerek: biztonsági manométerek ISO5171/KI1./NG50 Tömeg: kg Áramlási diagram BM 55- kilépô nyomás P, bar , 0,3 0, Belépô nyomás P 1 = 1 bar Térfogatáram Q, m 3 /h levegô

21 Gázpalack lefejtô BM 55-1/ 4-N PT /4 -NPT P RV P Bemenet, csôvezeték Ø mm (profilzáró elemmel 30) 3 17 (profilzáró elemmel 175) 57,5 kb. 157 Rendelési információk Gázpalack lefejtô BM 55- BM M - M - V - N Belépô nyomás P max. 100 bar 00 max. 00 bar 300 max. 300 bar Kilépô nyomás P 10 max. 10 bar 0 max. 0 bar 50 max. 50 bar 100 max. 100 bar 00 max. 00 bar Belépô nyomásjelzô M manométer K kontaktmanométer Gázfajta Kérjük, rendeléskor adja meg, milyen gázt használ (a megfelelô tömítôanyagok kiválasztása érdekében)! Gázkimeneti adapter 0 szelep nélkül V szeleppel (kézi) VP pneumatikus szeleppel Kilépô nyomásjelzô M manométer K kontaktmanométer További konfigurációk igény szerint! Specifikációk A SPECTROLAB termékekhez minôségi anyagokat használunk az ISO 9001 minôségirányítási rendszernek megfelelôen. Minden gázzal érintkezô alkatrészt ultraszónikus (CFC-mentes) tisztítórendszerrel tisztítunk, SPECTRO-CLEAN tisztítási eljárással, majd magas hômérsékleten szárítjuk. A SPECTROLAB termékeket 100%-os héliumszivárgási tesztnek vetjük alá. Nyomásjelzés Minden lefejtô állomás ellátható manométerrel a belépô és kilépô nyomás mérésére, vagy kontaktmanométerrel is szállítható. Fontos tudnivalók az összetevôk kiválasztásához A biztonságos mûködés érdekében fontos az egész rendszerkonfigurációt figyelembe venni a lefejtô kiválasztásakor. Az alkatrészek mûködése, az anyagok kompatibilitása, a megfelelô hômérséklet tartományok, a szabványban meghatározottak szerinti installáció, mûködtetés és karbantartás a rendszertervezô és a felhasználó felelôssége.

22 Gázpalack lefejtô BM 55-U biztonsági (lefúvató) szelep P RV P Termékjellemzôk: falra és szekrénybe szerelhetô kivitel automatikus átváltó funkcióval nem-korrozív gázokhoz és gázkeverékekhez,.0 tisztaságig ergonómikus felépítés bôvíthetô (x, x3, vagy több palack lefejtéséhez) szûrô a gázbemeneti oldalon kis nyomásra optimalizált membrán elrázó szelep nyitva/zárva helyzetjelzéssel ECD alkalmazásokhoz kompatibilis nagy pontosságú membrános nyomásszabályozó 00 bar kilépô nyomásig, gázáram-stabilizátorral kimenô oldali adapter (gázkimenet) beépített biztonsági (lefúvató) szeleppel és opcionálisan membrános elzáró szeleppel (ezáltal az állomás a vezeték leürítése nélkül leválasztható a vezetékrôl) könnyû szerelhetôség oxigénes használatra is tesztelt alkalmas akár 300 bar belépô nyomás esetén is fokozatmentesen, egyszerûen állítható kilépô nyomás minimális nyomáskülönbség a jobb- és baloldali kilépô nyomás közt gázpalacktároló szekrényekbe is könnyen beszerelhetô kétlépcsôs modell: BM 5-U Típus: egylépcsôs Belépô nyomás P 1 : max. 300 bar Kilépô nyomás P : 10/0/50/100/00 bar Reduktorház és szelepek: nikkelezett bronz Reduktor szelepülék: PA 11 Szelepülék tömítés: PVDF Reduktor-mebrán: Hastelloy C7 Szelep-membrán: Hastelloy C7 Mûanyag részek: EPDM, FKM Szûrô: szinterezett bronz B0 Bemeneti csatlakozó: rozsdamentes acél roppantógyûrû és hollandi, x1 mm csôhöz Hômérséklet tartomány: -30 ºC +0 ºC Lyukráta: (külsô térbe) 1x10-8 mbar l/s He (belsô záróelemen keresztül) 1x10 - mbar l/s He Manométerek: biztonsági manométerek ISO5171/KI1./NG50 Tömeg: 7,7 kg Áramlási diagram BM 55-U kilépô nyomás P, bar Belépô nyomás P 1 = 41 bar P 1 = 1 bar Térfogatáram Q, m 3 /h levegô

23 Gázpalack lefejtô BM 55-U csatlakozómenet 1/4"-NPT kb kb bemenet, csôvezeték Ø mm 3 57,5 45 (profilzáró elem nélkül 450) Rendelési információk Gázpalack lefejtô BM 55-U BM55 - U M - M - V - N Belépô nyomás P max. 100 bar 00 max. 00 bar 300 max. 300 bar Kilépô nyomás P 10 max. 10 bar (középállás = 10 bar; P max/min = ± 1,5 bar) 0 max. 0 bar (középállás = 0 bar; P max/min = ± 1,5 bar) 50 max. 50 bar (középállás = 50 bar; P max/min = ± 5 bar) 100 max. 100 bar (középállás = 100 bar; P max/min = ± 1x bar) 00 max. 00 bar (középállás = 00 bar; P max/min = ± 10 bar) Belépô nyomásjelzô M manométer K kontaktmanométer Gázfajta Kérjük, rendeléskor adja meg, milyen gázt használ (a megfelelô tömítôanyagok kiválasztása érdekében)! Gázkimeneti adapter 0 szelep nélkül V szeleppel (kézi) VP pneumatikus szeleppel Kilépô nyomásjelzô M manométer K kontaktmanométer További konfigurációk igény szerint! Specifikációk A SPECTROLAB termékekhez minôségi anyagokat használunk az ISO 9001 minôségirányítási rendszernek megfelelôen. Minden gázzal érintkezô alkatrészt ultraszónikus (CFC-mentes) tisztítórendszerrel tisztítunk, SPECTRO-CLEAN tisztítási eljárással, majd magas hômérsékleten szárítjuk. A SPECTROLAB termékeket 100%-os héliumszivárgási tesztnek vetjük alá. Nyomásjelzés Minden lefejtô állomás ellátható manométerrel a belépô és kilépô nyomás mérésére, vagy kontaktmanométerrel is szállítható. Fontos tudnivalók az összetevôk kiválasztásához A biztonságos mûködés érdekében fontos az egész rendszerkonfigurációt figyelembe venni a lefejtô kiválasztásakor. Az alkatrészek mûködése, az anyagok kompatibilitása, a megfelelô hômérséklet tartományok, a szabványban meghatározottak szerinti installáció, mûködtetés és karbantartás a rendszertervezô és a felhasználó felelôssége.

24 Bôvítés gázpalack lefejtôhöz BM 55+5-E Termékjellemzôk: bôvítô egységek Spectrolab BM 55 és BM 5 szériához tartozó lefejtôkhöz nem-korrozív gázokhoz és gázkeverékekhez,.0 tisztaságig könnyû szerelhetôség bemeneti oldali szûrô a bôvítô egységeken Belépô nyomás P 1 : max. 300 bar Csatlakozószár: nikkelezett bronz Szûrô: szinterezett nemesacél (31L) Bemeneti csatlakozó: rozsdamentes acél roppantógyûrû és hollandi, x1 mm csôhöz Hômérséklet tartomány: -30 ºC +0 ºC Tömeg: kb. 1 kg/oldal Jobb és baloldali bôvítô egységek BM 55 és BM 5 lefejtôkhöz csatlakozószárral: Jobb és baloldali bôvítô egységek BM 55 és BM 5 lefejtôkhöz szeleppel:

25 Bôvítô modullal kiépített BM 55- lefejtô baloldali BM55-E-LH-CB és jobboldali BM55-E-RH-CB csatlakozószáras bôvítô egységgel Rendelési információk Bôvítés gázpalack lefejtôhöz BM 55+5-E BM 55 - E - LH - CB Típus 55 egylépcsôs lefejtô állomás BM 55 5 kétlépcsôs lefejtô állomás BM 5 Oldal RH jobb LH bal Bemenet CB csatlakozószár V szelep VP pneumatikus szelep Specifikációk A SPECTROLAB termékekhez minôségi anyagokat használunk az ISO 9001 minôségirányítási rendszernek megfelelôen. Minden gázzal érintkezô alkatrészt ultraszónikus (CFC-mentes) tisztítórendszerrel tisztítunk, SPECTRO-CLEAN tisztítási eljárással, majd magas hômérsékleten szárítjuk. A SPECTROLAB termékeket 100%-os héliumszivárgási tesztnek vetjük alá. Fontos tudnivalók az összetevôk kiválasztásához A biztonságos mûködés érdekében fontos az egész rendszerkonfigurációt figyelembe venni az adott szerelvény, alkatrész kiválasztásakor. Az alkatrészek mûködése, az anyagok kompatibilitása, a megfelelô hômérséklet tartományok, a szabványban meghatározottak szerinti installáció, mûködtetés és karbantartás a rendszertervezô és a felhasználó felelôssége.

26 Spirálcsô / Palacktartó lánccal GÁZELLÁTÓ SZERELVÉNYEK ÉS RENDSZEREK Méretek: spirálcsô 00 bar-os kézi csatlakozóval SW W1,8x1/14"LH Termékjellemzôk: rozsdamentes acél spirálcsô gázpalackok csatlakoztatására BE/BM szériához tartozó lefejtôkhöz.0 gáztisztaságig 4 spirálmenet a nagy flexibilitás érdekében szerszám nélküli, kézzel történô palackcsatlakoztatás, egyszerû palackcserét tesz lehetôvé (CEN és DIN csatlakozásokhoz, nem-korrozív gázokhoz) palacktartó szekrénybe szerelhetô és használható olyan alkalmazásokhoz, amelyekhez kevés hely áll rendelkezésre Névleges nyomás: 00/300 bar Névleges méret: 4 mm rozsdamentes acél Hollandi (nem-korrozív gázokhoz): nikkelezett bronz Lyukráta: < 10-8 mbar l/s He Palackcsatlakozás: a nemzetközi szabványoknak és a gázfajtának megfelelôen Palackcsatlakozó tömítés: gázfajtának megfelelô Kimenô csatlakozás: roppantógyûrûs csatlakozó (rozsdamentes acél) mm Szelepcsatlakozás típusok Palackszelep csatlakozó recézett felületû hollandival DIN 477 szabvány szerinti palackszelepekhez (nem-korrozív gázokhoz) Palackszelep csatlakozó recézett felületû hollandival 300 bar nyomáshoz (CEN-csatlakozók) 1/4" NPT belsômenetes csatlakozó egyedi palackok csatlakoztatására (EURO-spirálcsô)

27 Rendelési információk Spirálcsô BM/BE típusú lefejtô állomásokhoz SR DIN 10 - N Típus SR Spirálcsô BM/BE lefejtô állomásokhoz Névleges nyomás 00 max. 00 bar 300 max. 300 bar (CEN) Gázfajta Kérjük, rendeléskor adja meg a gázfajtát! Palackcsatlakozás A palackcsatlakozás részletes leírása a vonatkozó szabvány szerint. (pl. DIN Nr bar nyomáshoz, vagy ISO bar nyomáshoz) Palacktartó termékjellemzôi: Megvédi a palackot az eldôléstôl, rögzíti a palackot. 0 és 50 literes palackokhoz Palacktartó: Lánc: Mélység: alumínium-öntvény, mûanyag bevonattal horgonyzott acél 0 l palack: 130 mm 50 l palack: 180 mm palacktartó elôl- és felülnézetbôl tartólánc Specifikációk A SPECTROLAB termékekhez minôségi anyagokat használunk az ISO 9001 minôségirányítási rendszernek megfelelôen. Minden gázzal érintkezô alkatrészt ultraszónikus (CFC-mentes) tisztítórendszerrel tisztítunk, SPECTRO-CLEAN tisztítási eljárással, majd magas hômérsékleten szárítjuk. A SPECTROLAB termékeket 100%-os héliumszivárgási tesztnek vetjük alá. Kézi csatlakoztatás Minden nem-korrozív gázokhoz használatos DIN-spirálcsô, valamint a 300 bar-os CEN-csatlakozással rendelkezô spirálcsövek kézi csatlakozóval, recézett felületû hollandival vannak ellátva. Más nemzetközi szabványok szerinti spirálcsövekhez hatlapú hollandi vagy szorító csavar tartozik. Fontos tudnivalók az összetevôk kiválasztásához A biztonságos mûködés érdekében fontos az egész rendszerkonfigurációt figyelembe venni az egyes alkotórészek kiválasztásakor. Az alkatrészek mûködése, az anyagok kompatibilitása, a megfelelô hômérséklet tartományok, a szabványban meghatározottak szerinti installáció, mûködtetés és karbantartás a rendszertervezô és a felhasználó felelôssége.

28 Elvételi hely EM 55 felsô gázbemenet alsó gázbemenet 17 (profilzáró elemmel 177) kb (profilzáró elemmel 10) 50 Termékjellemzôk: falra szerelhetô kivitel nem-korrozív gázokhoz és gázkeverékekhez,.0 tisztaságig fokozatmentesen állítható kilépô nyomás ergonómikus felépítés szûrô a gázbemeneti oldalon kis nyomásra optimalizált membrán elzáró szelep nyitva-zárva helyzetjelzéssel ECD alkalmazásokhoz kompatibilis nagy pontosságú nyomásszabályozás könnyû szerelhetôség oxigénes használatra is tesztelt tetszôlegesen választható alsó és felsô gázbemeneti pozíció bôvíthetô Belépô nyomás P 1 : max. 00 bar Kilépô nyomás P : 1,5/4/10/0/50 bar Reduktorház és szelepek: nikkelezett bronz Reduktor szelepülék: Hytrel Szelepülék tömítés: PVDF Reduktor-mebrán: Hastelloy C7 Szelep-membrán: Hastelloy C7 Mûanyag részek: FKM Szûrô: szinterezett bronz B0 Csatlakozások: 1/4 -NPT belsômenet Hômérséklet tartomány: -30 ºC +0 ºC Lyukráta: (külsô térbe) 1x10-8 mbar l/s He (belsô záróelemen keresztül) 1 x 10 - mbar l/s He Manométerek: biztonsági manométerek ISO5171/KI1./NG50 Tömeg:,5 kg Áramlási diagram EM 55 Belépô nyomás P 1 = 1 bar kilépô nyomás P, bar Térfogatáram Q, m 3 /h levegô

29 Elvételi hely EM 55 Rendelési információk Elvételi hely EM 55 Típus 1 egyes elvételi hely kettes elvételi hely 3 hármas elvételi hely 4 négyes elvételi hely Belépô nyomás P bar bar bar EM O Gázbemeneti pozíció O felsô gázbemenet U alsó gázbemenet Kilépô nyomás P 1,5 1,5 bar 4 4 bar bar 0 0 bar bar Nagyobb kilépô nyomások egyéni kérés alapján. Kérjük, rendeléskor adja meg a gázfajtát! Specifikációk A SPECTROLAB termékekhez minôségi anyagokat használunk az ISO 9001 minôségirányítási rendszernek megfelelôen. Minden gázzal érintkezô alkatrészt ultraszónikus (CFC-mentes) tisztítórendszerrel tisztítunk, SPECTRO-CLEAN tisztítási eljárással, majd magas hômérsékleten szárítjuk. A SPECTROLAB termékeket 100%-os héliumszivárgási tesztnek vetjük alá. Nyomásjelzés Minden nyomásszabályozó manométerrel felszerelt a kilépô nyomás mérésére, a meghatározott nyomástartománynak megfelelôen. Fontos tudnivalók az összetevôk kiválasztásához A biztonságos mûködés érdekében fontos az egész rendszerkonfigurációt figyelembe venni az elvételi hely kiválasztásakor. Az alkatrészek mûködése, az anyagok kompatibilitása, a megfelelô hômérséklet tartományok, a szabványban meghatározottak szerinti installáció, mûködtetés és karbantartás a rendszertervezô és a felhasználó felelôssége.

30 Spectrolab plus Spectrolab Plus Laboratóriumi gázelvételi szerelvények

31 Spectrolab plus - Áttekintés Alapegység GG típus 150. oldal Alapegység beépített elzáró szeleppel, nyomásszabályozóval és nyomásmérôvel; nyomástartományok, áramlási diagramok, anyagok, méretek Rendelési segédlet 158. oldal Felületre szerelt rendszerek AW típus 151. oldal Laborfelszerelés hátsó fali bemenettel és elülsô kimenettel; csatlakozók, anyagok, méretek / ábrák / minták Rendelési segédlet 158. oldal Panelbe szerelt rendszerek EP típus 15. oldal Laborfelszerelés hátsó fali bemenettel és hátsó fali kimenettel; csatlakozók, anyagok, méretek / ábrák / minták Rendelési segédlet 158. oldal Plafonra szerelt rendszerek DC típus 153. oldal Laborfelszerelés felsô bemenettel és elülsô kimenettel; csatlakozók, anyagok, méretek / ábrák / minták Rendelési segédlet 158. oldal Oszlopra szerelt rendszerek SC típus 154. oldal Oszlopra szerelt laborfelszerelés alsó bemenettel és elülsô kimenettel; csatlakozók, anyagok, méretek / ábrák / minták Rendelési segédlet 158. oldal Falra szerelt rendszerek ES típus 155. oldal Falra szerelt laboratóriumi elvételi helyek, (felületre szerelt csövezéssel); csatlakozók, anyagok, méretek / ábrák / minták Rendelési segédlet 158. oldal Áramlásszabályozó szelepek 15. oldal Áramlásszabályozó szelepek többféle kialakítással; csatlakozók, anyagok, méretek / ábrák / minták Rendelési segédlet 158. oldal Kiegészítôk 157. oldal Be- és kimeneti szerelvények, tömlôvéges csatlakozók, fali kimenetek, stb.; anyagok, méretek Rendelési segédlet 158. oldal

32 psi bar Kl.,5 N GÁZELLÁTÓ SZERELVÉNYEK ÉS RENDSZEREK Spectrolab Plus - Alapegység GG típus psi Kl.,5 15 bar N on 50 Ø Alapegység sárgarézbôl, 10 bar nyomásig, 1/4 NPT adapterrel 1/4-18NPT G3/8 RH-LH csatlakozó anya (az elejétôl a kimenet középpontjáig) N Reduktor- és szelepház: M55: sárgaréz E55: rozsdamentes acél 31L (1.4404) Membránok: Hastelloy C7 Egyéb, gázzal érintkezô részek: sárgaréz vagy rozsdamentes acél 31L (1.4404) Szelepszár: rozsdamentes acél 31L (1.4404) Szelepülék: PTFE Bevonat: polipropilén GF Lyukráta 10 (külsô térbe): 10-8 bar l/s He 145 Nyomástartományok: 0 15 Belépô nyomás P 1 (P max. 10 bar): max. 40 bar (P > 10 bar): max. 0 bar N Maximális kilépô nyomás P : 1,5/5/10/50 bar Térfogatáram: lásd az áramlási diagramokat Tömeg (P max. 10 bar): 700 g (rozsdamentes acél) 750 g (sárgaréz) (P > 10 bar): 800 g (rozsdamentes acél) 850 g (sárgaréz) Csatlakozók Bemenet: G 3/8" LH Kimenet: 1/4" 18 NPT belsômenet Specifikációk: A Spectrolab Plus rendszerek az elzárási, nyomásszabályozási és nyomásjelzési funkciókat egyesítik egy kompakt, ergonomikus egységben. A nyomásszabályozó membránérzékelôs, akár 10 bar kilépô nyomáshoz is alkalmas, valamint dugattyúérzékelôs nagyobb kimeneti nyomásértékekhez. Kompakt felépítés - az acetonnak is ellenálló manométer biztonsági okokból a kézi szabályzóba van szerelve. A membrán-típusú elzáró szelep nyitott, illetve zárt állapotot vehet fel, és az állító gombon egy további nyitva/zárva jelzô található. Minden gázzal érintkezô alkatrészt speciális SPECTRO-CLEAN tisztítási eljárással kezelünk, majd magas hômérsékleten szárítjuk. Az eszközök átfogó tisztítási folyamatokon estek át, így ECD-alkalmazásokhoz is kompatibilisek. Minden terméket 100%-os héliumszivárgási tesztnek vetjük alá tömegspektrométer segítségével. Minden alkatrész mûanyag bevonatú, savas és lúgos oldatoknak ellenálló. Vezetéknyomás: P, bar Vezetéknyomás: P, bar Spectrolab Plus - Vezetéknyomás: P <_ 1,5 bar 1, 1,4 1, 1 0,8 0, 0,4 0, 0 0 0,5 1 1,5,5 3 P=10bar 1 P=7bar 1 P=4bar 1 Áramlási sebesség: Q, m3/h O Spectrolab Plus - Vezetéknyomás: P <_ 10 bar P=1bar 1 P=1bar 1 P=11bar 1 Áramlási sebesség: Q, m3/h O Vezetéknyomás: P, bar Vezetéknyomás: P, bar 4,5 5 3,5 4,5 3 1,5 Spectrolab Plus - Vezetéknyomás: P <_ 5 bar 0, P=11bar 1 P=8bar 1 P=bar 1 Áramlási sebesség: Q, m3/h O Spectrolab Plus - Vezetéknyomás: P <_ 50 bar P=0bar 1 P=45bar 1 P=30bar 1 Áramlási sebesség: Q, m3/h O

33 Spectrolab Plus - Felületre szerelt AW típus Hátsó fali csatlakozó csôcsonkkal (8x1mm) Figyelem: hátsó fali csatlakozó Cu-csövekkel acetilénhez nem használható! Hátsó fali csatlakozó NPT belsômenettel: Alapegység áramlásszabályozó szeleppel (kimenet 1/4 18 NPT belsômenet) és fali szerelvénnyel. Specifikációk: A Spectrolab Plus rendszerek felületekre szerelhetô szerelvénye, 8 mm-es panelekre történô felszerelésre alkalmas. A szerelôkészlet egy sárgarézbôl, illetve rozsdamentes acélból készült hátsó fali csatlakozóból, egy kerek szerelôlemezbôl és a szereléshez szükséges csavarokból, stb. áll. A hátsó fali csatlakozó vagy 1/4 18 NPT belsômenetes, vagy egy sárgaréz, illetve rozsdamentes acél csôcsonkból áll a bemeneti oldalon. Hátsó fali csatlakozó: Szerelôlemez: Csatlakozók: Kimenet: Bemenet, csavaros: Bemenet, csôvel: Csôhosszúság, L: sárgaréz + rézcsô vagy rozsdamentes acél 31L (1.4404) polipropilén 1/4 18 NPT belsômenet 1/4 18 NPT belsômenet 8 x 1 mm-es csô 835 mm (rézcsô) 510 mm (rozsdamentes acél) Komplett felületi szerelvény (felszerelt helyzetben) Fali szerelvény alkatrész 19 5 mm vastag panelekhez: 19 5 mm vastag panelekhez a hátsó fali csatlakozás bôvítése szükséges. Anyaga sárgaréz vagy rozsdamentes acél 31L lehet. Minimum 1 mm átmérôjû furat szükséges a kibôvített hátsó fali csatlakozóhoz.

34 Spectrolab Plus - Panelbe szerelt EP típus N Ø 74 off (48.5) Ø Ø psi Kl.,5 15 bar Ø 30 Ø 5 Ø 4 5 +/- 1 N 40 Balra: Paneles szerelésû alapegység elölnézet, ajánlott Nméretekkel. Jobbra: Furatminta a szereléshez. Paneles szerelésû alapegység és áramlásszabályozó szelep (felszerelt állapot) Specifikációk: A Spectrolab plus rendszerek paneles szerelvényei és 8 mm közti vastagságú panelekbe való beépítésre használhatók. A paneles szerelôkészlet tartalma: bemeneti csatlakozó 1/4" 18 NPT belsômenettel, belsô mûanyag foglalat, mûanyag szerelôlemez és a szereléshez szükséges kiegészítôk (csavarok, matricák stb.). Bemeneti csatlakozó: Foglalat: Szerelôlemez: Csatlakozók: Bemenet: Kimenet: sárgaréz vagy rozsdamentes acél 31L (1.4404) polipropilén GF30 polipropilén G 3/8" RH belsômenet 1/4 18 NPT belsômenet Szerelési példák paneles rendszerekhez: on 1/4-18NPT 1/4-18NPT feszítôanya G3/8"RH-LH on /4-18NPT 1/4-18NPT feszítôanya G3/8"RH-LH mm panel mm panel 44 Alapegység áramlásszabályozó szeleppel (1/4-18 NPT-belsômenetes kimenettel) és panel-szerelvényekkel. Méretek: mm vastag panelhez. Alapegység áramlásszabályozó szeleppel (1/4-18 NPT-belsômenetes kimenettel) és panel-szerelvényekkel. Méretek: 8 mm vastag panelhez

35 Spectrolab Plus - Plafonra szerelt DC típus Alapegység és áramlásszabályozó szelep (kimenet: 1/4 18 NPT belsômenet) és plafon-szerelvény. Alapegység és áramlásszabályozó szelep, plafon-szerelvénnyel (szerelt állapot). Specifikációk: Spectrolab plus rendszereknek ez a típusa plafonra szerelhetô. A plafonra szerelhetô készlet tartalma: hátsó fali csatlakozó, mûanyag burkolat ( részes), mûanyag alátét és a szereléshez szükséges csavarok, anyák, stb. A hátsó fali bemeneti csatlakozó 1/4" 18 NPT belsômenetû. Hátsó fali csatlakozó: Burkolat: Alátét: Csatlakozók: Bemenet: Kimenet: sárgaréz vagy rozsdamentes acél 31L (1.4404) polipropilén GF30 polipropilén GF30 1/4" 18 NPT belsômenet 1/4" 18 NPT belsômenet Plafonra szerelhetô rendszerek - Furatminta (felülnézet) Plafonra szerelhetô csatlakozó (szerelt állapot) mm-nél vastagabb plafonhoz hosszabb rögzítô csavarok szükségesek!

36 Spectrolab Plus - Oszlopra szerelt SC típus Alapegység áramlásszabályozó szeleppel (kimenet 1/4 18 NPT belsômenet) és oszlopszerelvénnyel Alapegység áramlásszabályozó szeleppel és oszlopszerelvénnyel (szerelt állapot) Specifikációk: Spectrolab plus rendszerek oszlopra szerelhetô változatban is rendelkezésre állnak, kb. 90 mm vastagságig. Az oszlopszerelvény részei: fém oszloptest, fém csatlakozó csôvel (8 x 1 mm), mûanyag alátét, mûanyag burkolat és kis alkatrészek az összeszereléshez. Az oszloptest mûanyag bevonatú, savas és lúgos oldatoknak ellenáll. Csatlakozók: Oszloptest: Alátét, bevonat: Csatlakozók: Bemenet: Kimenet: Beépítési hossz L: Sárgaréz (Cu-csôvel): Sárgaréz (SS-csôvel): Rozsdamentes acél 31L: sárgaréz + rézcsô vagy rozsdamentes acél 31L (1.4404) alumínium polipropilén GF30 8 x 1 mm-es csôvég 1/4 18 NPT belsômenet kb. 700 mm kb. 475 mm kb. 475 mm Oszlopszerelvény (szerelt állapot) Oszlopszerelvény laborbútorba szereléséhez legalább 5 mm átmérôjû furat szükséges

37 Spectrolab Plus - falra szerelt ES típus Alapegység golyós-típusú nyomásszabályozó szeleppel (kimenet: 1/4 18 NPT belsômenet), fali szerelvénnyel és bemeneti szerelvénnyel Specifikációk: Spectrolab plus rendszerek fali szerelvényei felületre szerelt csôrendszerekhez használatosak. A fali szerelvény tartalma: mûanyag falburkolat, mûanyag térközburkolat, kis alkatrészek (csavarok, alátétek) az összeszereléshez és fali csatlakozó a gázvezeték és a Spectrolab plus eszköz összekötéséhez. Fali csatlakozó: Faltakaró burkolat: Térközburkolat: Csatlakozók: Bemenet: Kimenet: sárgaréz vagy rozsdamentes acél 31L (1.4404) polipropilén polipropilén 1/4 18 NPT belsômenet 1/4 18 NPT belsômenet Példa elvételi helyre Fali bemeneti szerelvény Alapegység kimeneti csatlakozóval (1/8 7 külsômenet és 1/4 18 NPT belsômenet), fali szerelvénnyel és bemeneti szerelvénnyel

38 Spectrolab Plus - Áramlásszabályozó szelepek Bal ábra: Áramlásszabályozó sarokszelep (kimenet 1/4 18 NPT belsômenet) hátsó fali csatlakozóval, rögzítôanyával és mûanyag borító lemezzel. Jobb ábra: Golyós áramlásszabályozó szelep (kimenet 1/4 18 NPT belsômenet) hátsó fali csatlakozóval, rögzítôanyával és mûanyag borítólemezzel. Fent: Áramlásszabályozó sarokszelep (kimenet: 1/4 18 NPT belsômenet) rögzítôanyával Jobb: Golyós áramlásszabályozó szelep (kimenet: 1/4 18 NPT belsômenet) rögzítôanyával Specifikációk: A Spectrolab plus áramlásszabályozó szelep vagy az alapegység részeként (1a/b ábra), mint panelre szerelt szelep (a/b ábra, alapegység nélkül), vagy elvételi hely áramlásszabályozó szelepeként (3a/b ábra, alapegység nélkül) áll rendelkezésre. A Spectrolab plus áramlásszabályozó szelep golyós- (a) vagy sarokszelep kivitelben (b) sárgaréz vagy rozsdamentes acél 31L anyagból kapható. 1a/b ábra: Golyós-/Sarok- áramlásszabályozó szelep az alapegységhez a/b ábra: Golyós-/Sarok- szelep (EP panel szerelvényben) 3a/b ábra: Golyós-/Sarok- szelep (elvételi helyen) Szelepház, szeleporsó: sárgaréz vagy rozsdamentes acél 31L (1.4404) Szelepülék: PVDF Membrán: Hastelloy C7 Külsô bevonat: epoxi-bevonat Rugó: rozsdamentes acél (1.4310) Csatlakozók: Bemenet: lásd az alábbi ábrákat Kimenet: 1/4" 18 NPT belsômenet Lyukráta (külsô térbe): 10-8 bar cm 3 /s He Térfogatáram: lásd áramlási diagram (4. ábra) ábra 1a: ábra 4: 1/8"-7 NPT ábra 1b: 1/4"-18 NPT 1/8"-7 NPT 1/4"-18 NPT Térfogatáram Q, l/min air min.1,5 A kézikerék elfordítási szöge ábra a: ábra b: ábra 3a: ábra 3b: P=10bar P=8bar P=bar P=4bar P=bar P=1,5bar 1/4"-18 NPT ca. 3 mm ca.48 mm 1/4"-18 NPT min. 1,5 1/4"-18 NPT ca. 48 mm 1/4"-18 NPT ca. 3 mm G3/8"LH 1/4"-18NPT G3/8"LH 1/4"-18 NPT

39 Spectrolab Plus - Kiegészítôk Be- és kimeneti szerelvények 1. ábra Roppantógyûrûs csatlakozók 1/4" 18 NPT külsômenettel Rendelési szám: az alábbi csôátmérôkhöz: sárgaréz: rozsdamentes acél: 3 mm, egyenes mm, egyenes mm, egyenes mm, egyenes mm, sarok mm, sarok mm, sarok ábra Tömlôvéges csatlakozók sárgaréz:. ábra rozsdamentes acél: mm-es csôcsonk (roppantógyûrüs csatlakozóhoz) /4" 18 NPT külsômenetes (krómozott). ábra Lángvisszacsapás-gátló (gyúlékony gázokhoz) Gyúlékony gáz alkalmazásokhoz réz: (kimenet 1/4" 18 NPT belsômenetes) Fali kimenetek réz: 3a. ábra 3b. ábra rozsdamentes acél: Fali kimenet (kimenet 1/4" 18 NPT belsômenetes) (90 -os szög) 3a. ábra 3b. ábra Átmenetek réz: 4a-b. ábra rozsdamentes acél: a) Bôvítô hátsó fali csatlakozó b) Kimeneti csatlakozó (1/8-7 NPT külsômenetes és 1/4" 18 NPT belsômenetes között) a. ábra 4b. ábra Emeltyûk, gáztípus címkék 5a-b. ábra 5a. ábra a) Emeltyûk b) Gáztípus címkék: C H, N O, CB, NH 3, CO, DL: CH 4, CH 4 /Ar, H /N, H /He, W1, W: Ar/H, egyéb választható gázok W3, W4: sûrített levegô, szintetikus levegô: Ar: He: CO : O : SL: H : N : (1 címke a nyomásszabályozóra és egy a szelepre) 5b. ábra

40 Spectrolab Plus - Rendelési segédlet Rendelési példa E 55 laboratóriumi sorozat Spectrolab plus Anyag M sárgaréz E rozsdamentes acél Kiviteli típusok GG Alapegység AW Felületre szerelt EP Panelbe szerelt DC Plafonra szerelt SC Oszlopra szerelt ES Falra szerelt Nyomástartomány 1,5 max. kilépô nyomás 1,5 bar 5 max. kilépô nyomás 5 bar 10 max. kilépô nyomás 10 bar 50 max. kilépô nyomás 50 bar Megjegyzés: Nem minden kombináció lehetséges Az adatlapok segítséget nyújtanak a kivitel kiválasztásában. (Rézcsövezésû hátsó fali csatlakozót tilos acetilénhez használni.) E M 55 - AW CV - Ar/H Gáztfajta Adja meg a gázfajtát Rendelési példa 55 sorozatú szelep Spectrolab plus Rendelési minta bemenetre: Hátsó fali csatlakozó 1/4 NPT Belsômenettel Kimenet 0 1/4 18 NPT belsômenet CM3,... roppantógyûrûs csatlakozó, réz [D n ] CE3,... roppantógyûrûs csatlakozó, nemesacél [D n ] SM tömlôvéges csatlakozó, réz SE tömlôvéges csatlakozó, nemesacél CSM(E) roppantógyûrûs tömlôvéges csatl. CV csak szelep VCM(E)3,... szelep roppantógyûrûs csatl. VSM(E) szelep tömlôvéges csatlakozóval VCSM(E) szelep + roppantógyûrûs és tömlôvéges csatlakozó Bemenet 0 G3/8" belsômenet NPT 1/4 18 NPT belsômenet CM3,... roppantógyûrûs csatlakozó, réz [D n ] CE3,... roppantógyûrûs csatlakozó, nemesacél [D n ] CM(E)3,W sarok roppantógyûrû [D n ] RS csôcsonk 8 x 1 mm V M 55 - AW EV Ar/H Rendelési minta - bemenetre: Hátsó fali csatlakozó 1/4 NPT külsômenettel Anyag (lásd fent) Kiviteli típus (lásd fent) Bemenet (lásd fent) Gázfajta (lásd fent) Kimenet (lásd fent) Szeleptípus DV golyós szelep EV sarokszelep Rendelési példa 55 sorozat fali kimenet Spectrolab plus A M 55 - AW Rendelési minta - bemenet: Hátsó fali csatlakozó 1/4 NPT belsômenettel Anyag (lásd fent) Kiviteli típus (lásd fent) AW csak felületre szerelt Kimenet (lásd fent) Bemenet (lásd fent)
