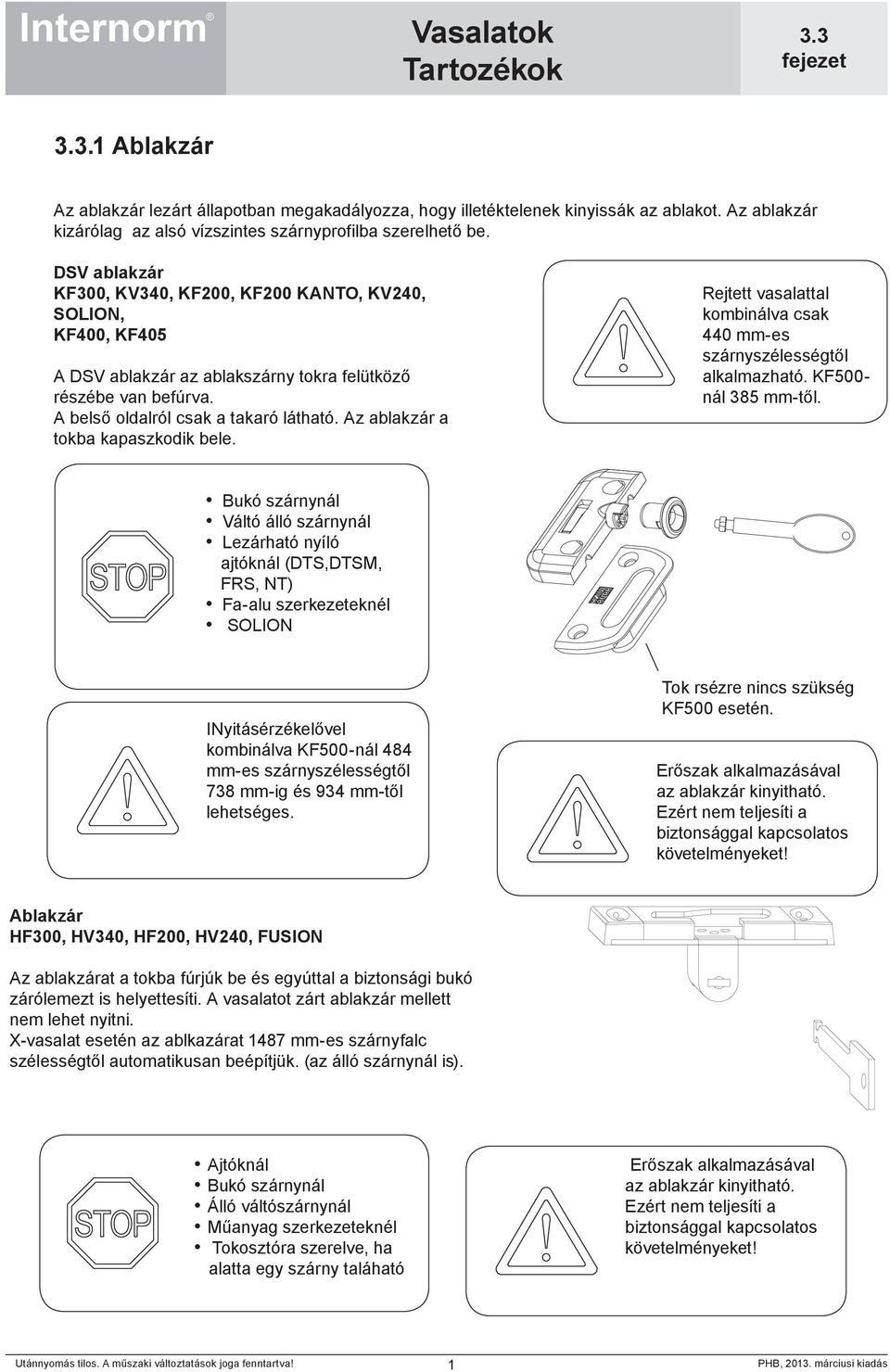

1 .1 Ablakzár Az ablakzár lezárt állapotban megakadályozza, hogy illetéktelenek kinyissák az ablakot. Az ablakzár kizárólag az alsó vízszintes szárnyprofilba szerelhető be. DSV ablakzár KF300, KV340, KF200, KF200 KANTO, KV240, SOLION, K00, K05 A DSV ablakzár az ablakszárny tokra felütköző részébe van befúrva. A belső oldalról csak a takaró látható. Az ablakzár a tokba kapaszkodik bele. Rejtett vasalattal kombinálva csak 440 mm-es szárnyszélességtől alkalmazható. KF500- nál 385 mm-től. Bukó szárnynál Váltó álló szárnynál Lezárható nyíló ajtóknál (DTS,DTSM, FRS, NT) Fa-alu szerkezeteknél SOLION INyitásérzékelővel kombinálva KF500-nál 484 mm-es szárnyszélességtől 738 mm-ig és 934 mm-től lehetséges. Tok rsézre nincs szükség KF500 esetén. Erőszak alkalmazásával az ablakzár kinyitható. Ezért nem teljesíti a biztonsággal kapcsolatos követelményeket! Ablakzár HF300, HV340, HF200, HV240, FUSION Az ablakzárat a tokba fúrjúk be és egyúttal a biztonsági bukó zárólemezt is helyettesíti. A vasalatot zárt ablakzár mellett nem lehet nyitni. X-vasalat esetén az ablkazárat 1487 mm-es szárnyfalc szélességtől automatikusan beépítjük. (az álló szárnynál is). Ajtóknál Bukó szárnynál Álló váltószárnynál Műanyag szerkezeteknél Tokosztóra szerelve, ha alatta egy szárny taláható Erőszak alkalmazásával az ablakzár kinyitható. Ezért nem teljesíti a biztonsággal kapcsolatos követelményeket! 1

2 .2 AWDR ütközőlemez (emeléshatároló) Az ütközőlemez 90 -ra korlátozza a záremelést. Az ütközőlemez utólagosan is beszerelhető. (Az ablak már csak nyitható!).3 Hibásműködtetés-gátló A hibásműködtetés-gátló arra szolgál, hogy nyitott ablaknál a hibás működtetést megakadályozza. Pl.: az ablakkilincs nyitó állásból bukó vagy záró állásba történő elfordítását. KF500-nál a hibás működés gátló alapban a vasalatba van beépítva MŰANYAG ELEMEK: A hibásműködtetés-gátlóhoz nincs szükség tokrészre. Ha a szárnyat be kell állítani, akkor a hibásműködtetés-gátló a gomb elforgatásával a megváltozott falchézaghoz igazítható. K10, KF300, KV340, KF200, KF200 Kanto,SOLION: 741mm alatti szárnymagasságnál és konstans kilincsmagasságnál nem szerelhető be. Változtatható kilincsmagasságnál 648mm szárnymagasságtól használható (min. kilincsmagasság = 324mm). K00, K05, KF220: 741mm alatti szárnymagasságnál (egyszárnyú) ill. 911 mm (váltószárny)nem szerelhető be. Bukó, DTSM, FRS, tolóablak, tolóajtó, NT esetén Felülvilágító vasalatoknál (standardban) Fa-alumíniumnál Változtatható kilincsmagasságú ajtóknál K00, K05 és KF220 Billenőkar a KF500 hibásműködés gátlónál 2

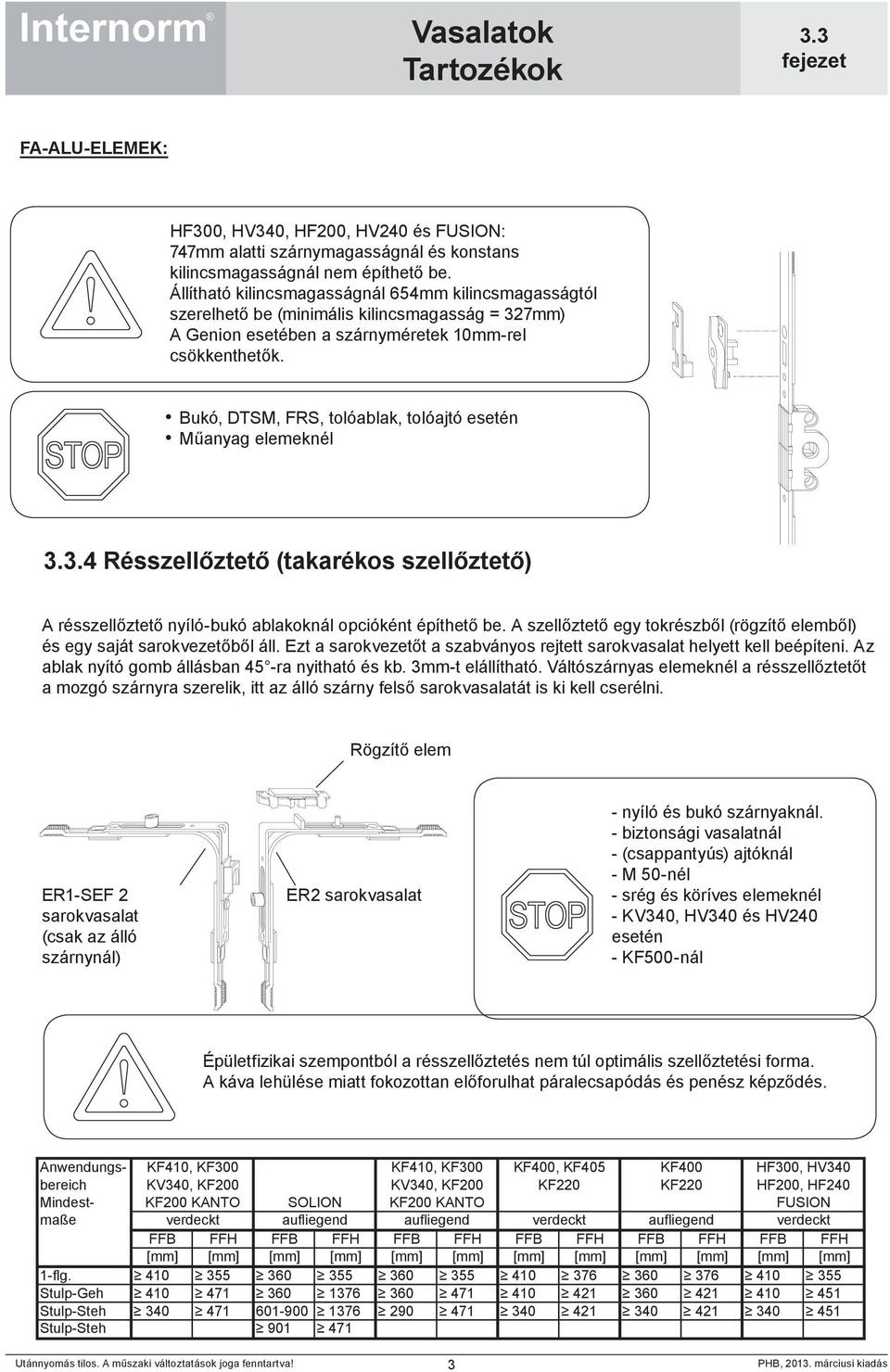

3 FA-ALU-ELEMEK: HF300, HV340, HF200, HV240 és FUSION: 747mm alatti szárnymagasságnál és konstans kilincsmagasságnál nem építhető be. Állítható kilincsmagasságnál 654mm kilincsmagasságtól szerelhető be (minimális kilincsmagasság = 327mm) A Genion esetében a szárnyméretek 10mm-rel csökkenthetők. Bukó, DTSM, FRS, tolóablak, tolóajtó esetén Műanyag elemeknél.4 Résszellőztető (takarékos szellőztető) A résszellőztető nyíló-bukó ablakoknál opcióként építhető be. A szellőztető egy tokrészből (rögzítő elemből) és egy saját sarokvezetőből áll. Ezt a sarokvezetőt a szabványos rejtett sarokvasalat helyett kell beépíteni. Az ablak nyító gomb állásban 45 -ra nyitható és kb. 3mm-t elállítható. Váltószárnyas elemeknél a résszellőztetőt a mozgó szárnyra szerelik, itt az álló szárny felső sarokvasalatát is ki kell cserélni. Rögzítő elem ER1-SEF 2 sarokvasalat (csak az álló szárnynál) ER2 sarokvasalat - nyíló és bukó szárnyaknál. - biztonsági vasalatnál - (csappantyús) ajtóknál - M 50-nél - srég és köríves elemeknél - KV340, HV340 és HV240 esetén - KF500-nál Épületfizikai szempontból a résszellőztetés nem túl optimális szellőztetési forma. A káva lehülése miatt fokozottan előforulhat páralecsapódás és penész képződés. Anwendungsbereich K10, KF300 K10, KF300 K00, K05 K00 HF300, HV340 KV340, KF200 KV340, KF200 KF220 KF220 HF200, HF240 Mindestmaße KF200 KANTO SOLION KF200 KANTO FUSION verdeckt aufliegend aufliegend verdeckt aufliegend verdeckt FFB FFH FFB FFH FFB FFH FFB FFH FFB FFH FFB FFH [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 1-flg Stulp-Geh Stulp-Steh Stulp-Steh

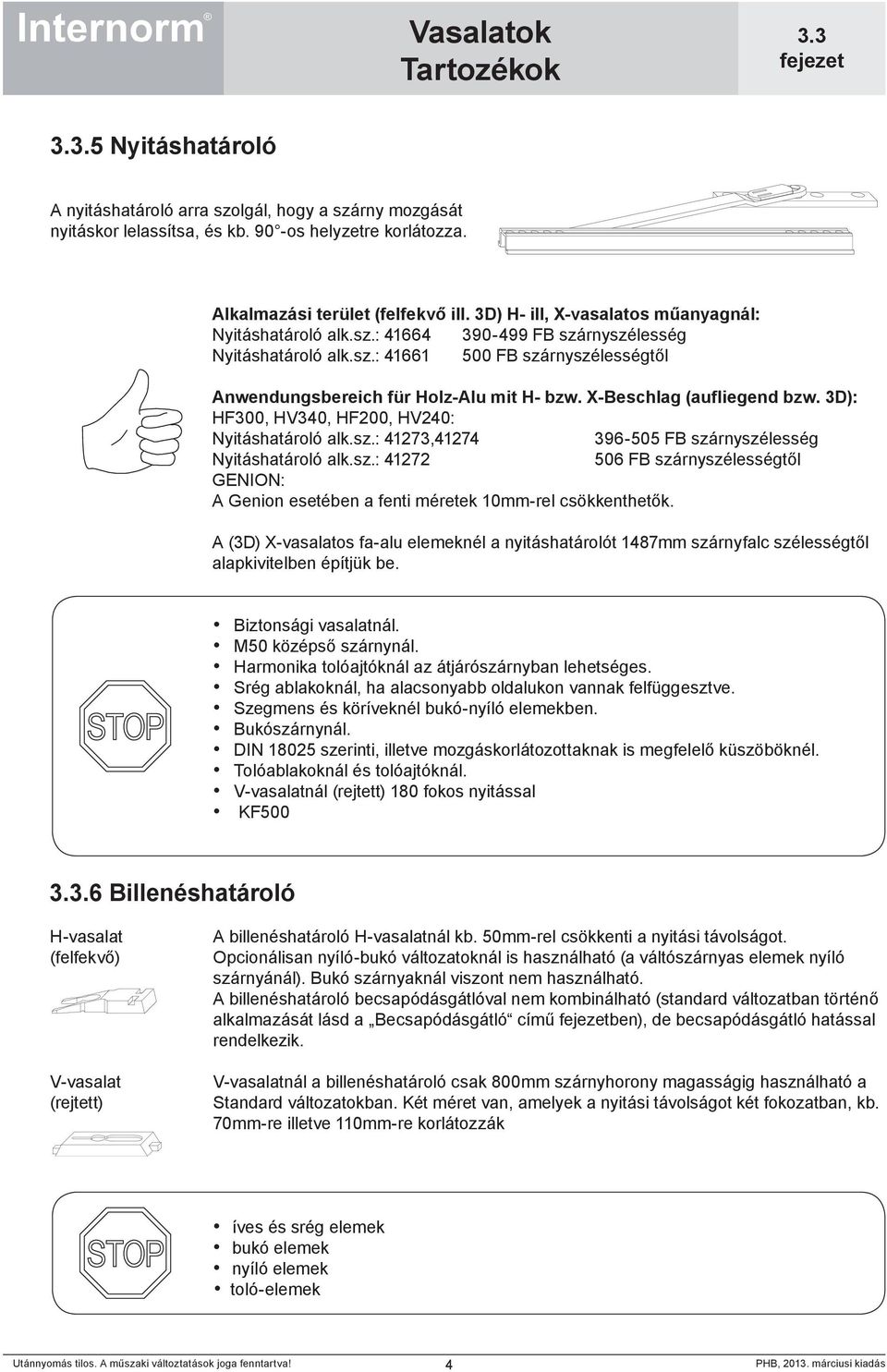

4 .5 Nyitáshatároló A nyitáshatároló arra szolgál, hogy a szárny mozgását nyitáskor lelassítsa, és kb. 90 -os helyzetre korlátozza. Alkalmazási terület (felfekvő ill. 3D) H- ill, X-vasalatos műanyagnál: Nyitáshatároló alk.sz.: FB szárnyszélesség Nyitáshatároló alk.sz.: FB szárnyszélességtől Anwendungsbereich für Holz-Alu mit H- bzw. X-Beschlag (aufliegend bzw. 3D): HF300, HV340, HF200, HV240: Nyitáshatároló alk.sz.: 41273, FB szárnyszélesség Nyitáshatároló alk.sz.: FB szárnyszélességtől GENION: A Genion esetében a fenti méretek 10mm-rel csökkenthetők. A (3D) X-vasalatos fa-alu elemeknél a nyitáshatárolót 1487mm szárnyfalc szélességtől alapkivitelben építjük be. Biztonsági vasalatnál. M50 középső szárnynál. Harmonika tolóajtóknál az átjárószárnyban lehetséges. Srég ablakoknál, ha alacsonyabb oldalukon vannak felfüggesztve. Szegmens és köríveknél bukó-nyíló elemekben. Bukószárnynál. DIN szerinti, illetve mozgáskorlátozottaknak is megfelelő küszöböknél. Tolóablakoknál és tolóajtóknál. V-vasalatnál (rejtett) 180 fokos nyitással KF500.6 Billenéshatároló H-vasalat (felfekvő) V-vasalat (rejtett) A billenéshatároló H-vasalatnál kb. 50mm-rel csökkenti a nyitási távolságot. Opcionálisan nyíló-bukó változatoknál is használható (a váltószárnyas elemek nyíló szárnyánál). Bukó szárnyaknál viszont nem használható. A billenéshatároló becsapódásgátlóval nem kombinálható (standard változatban történő alkalmazását lásd a Becsapódásgátló című ben), de becsapódásgátló hatással rendelkezik. V-vasalatnál a billenéshatároló csak 800mm szárnyhorony magasságig használható a Standard változatokban. Két méret van, amelyek a nyitási távolságot két fokozatban, kb. 70mm-re illetve 110mm-re korlátozzák íves és srég elemek bukó elemek nyíló elemek toló-elemek 4

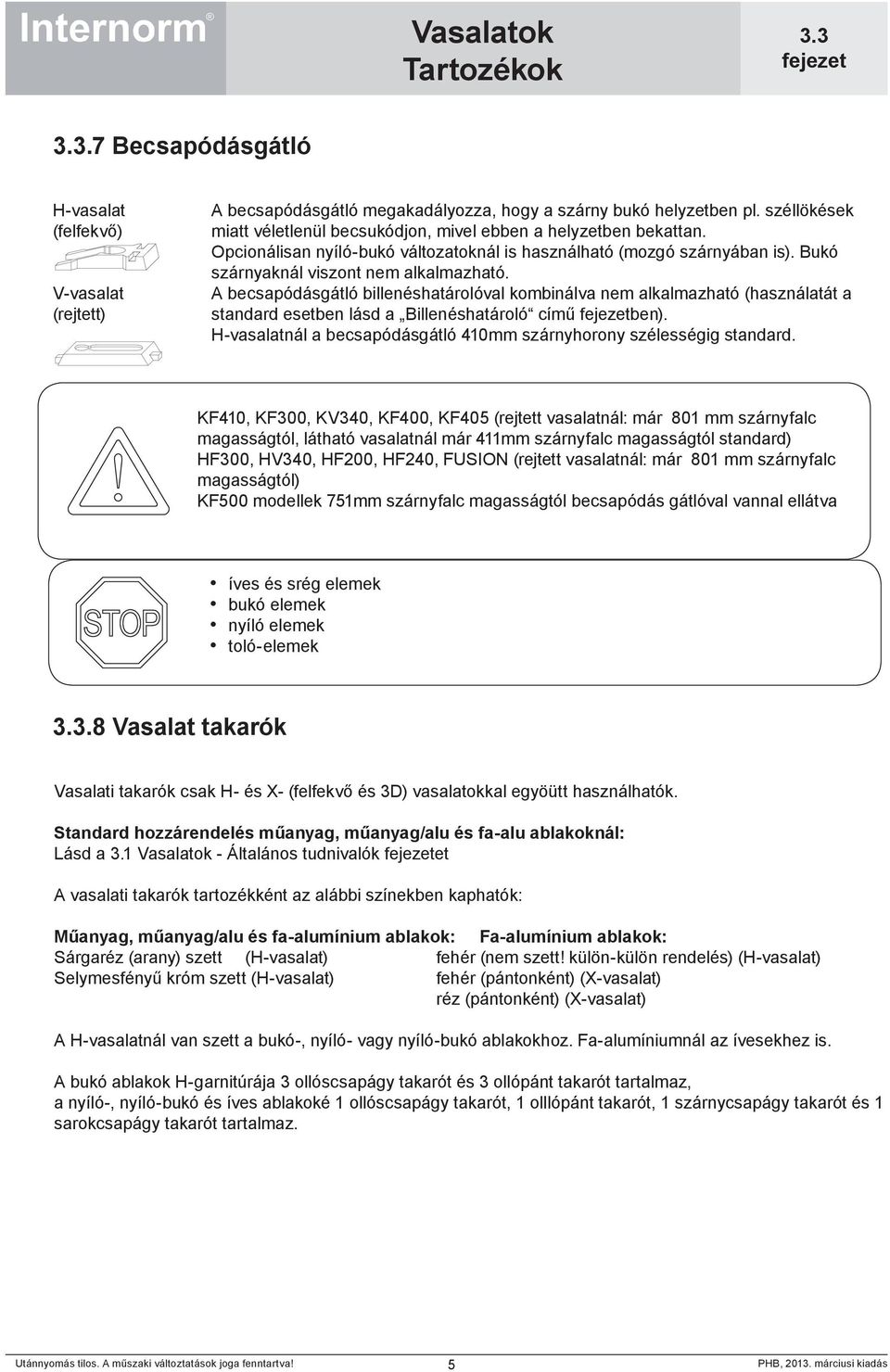

5 .7 Becsapódásgátló H-vasalat (felfekvő) V-vasalat (rejtett) A becsapódásgátló megakadályozza, hogy a szárny bukó helyzetben pl. széllökések miatt véletlenül becsukódjon, mivel ebben a helyzetben bekattan. Opcionálisan nyíló-bukó változatoknál is használható (mozgó szárnyában is). Bukó szárnyaknál viszont nem alkalmazható. A becsapódásgátló billenéshatárolóval kombinálva nem alkalmazható (használatát a standard esetben lásd a Billenéshatároló című ben). H-vasalatnál a becsapódásgátló 410mm szárnyhorony szélességig standard. K10, KF300, KV340, K00, K05 (rejtett vasalatnál: már 801 mm szárnyfalc magasságtól, látható vasalatnál már 411mm szárnyfalc magasságtól standard) HF300, HV340, HF200, HF240, FUSION (rejtett vasalatnál: már 801 mm szárnyfalc magasságtól) KF500 modellek 751mm szárnyfalc magasságtól becsapódás gátlóval vannal ellátva íves és srég elemek bukó elemek nyíló elemek toló-elemek.8 Vasalat takarók Vasalati takarók csak H- és X- (felfekvő és 3D) vasalatokkal egyöütt használhatók. Standard hozzárendelés műanyag, műanyag/alu és fa-alu ablakoknál: Lásd a 3.1 Vasalatok - Általános tudnivalók et A vasalati takarók tartozékként az alábbi színekben kaphatók: Műanyag, műanyag/alu és fa-alumínium ablakok: Fa-alumínium ablakok: Sárgaréz (arany) szett (H-vasalat) fehér (nem szett! külön-külön rendelés) (H-vasalat) Selymesfényű króm szett (H-vasalat) fehér (pántonként) (X-vasalat) réz (pántonként) (X-vasalat) A H-vasalatnál van szett a bukó-, nyíló- vagy nyíló-bukó ablakokhoz. Fa-alumíniumnál az ívesekhez is. A bukó ablakok H-garnitúrája 3 ollóscsapágy takarót és 3 ollópánt takarót tartalmaz, a nyíló-, nyíló-bukó és íves ablakoké 1 ollóscsapágy takarót, 1 olllópánt takarót, 1 szárnycsapágy takarót és 1 sarokcsapágy takarót tartalmaz. 5

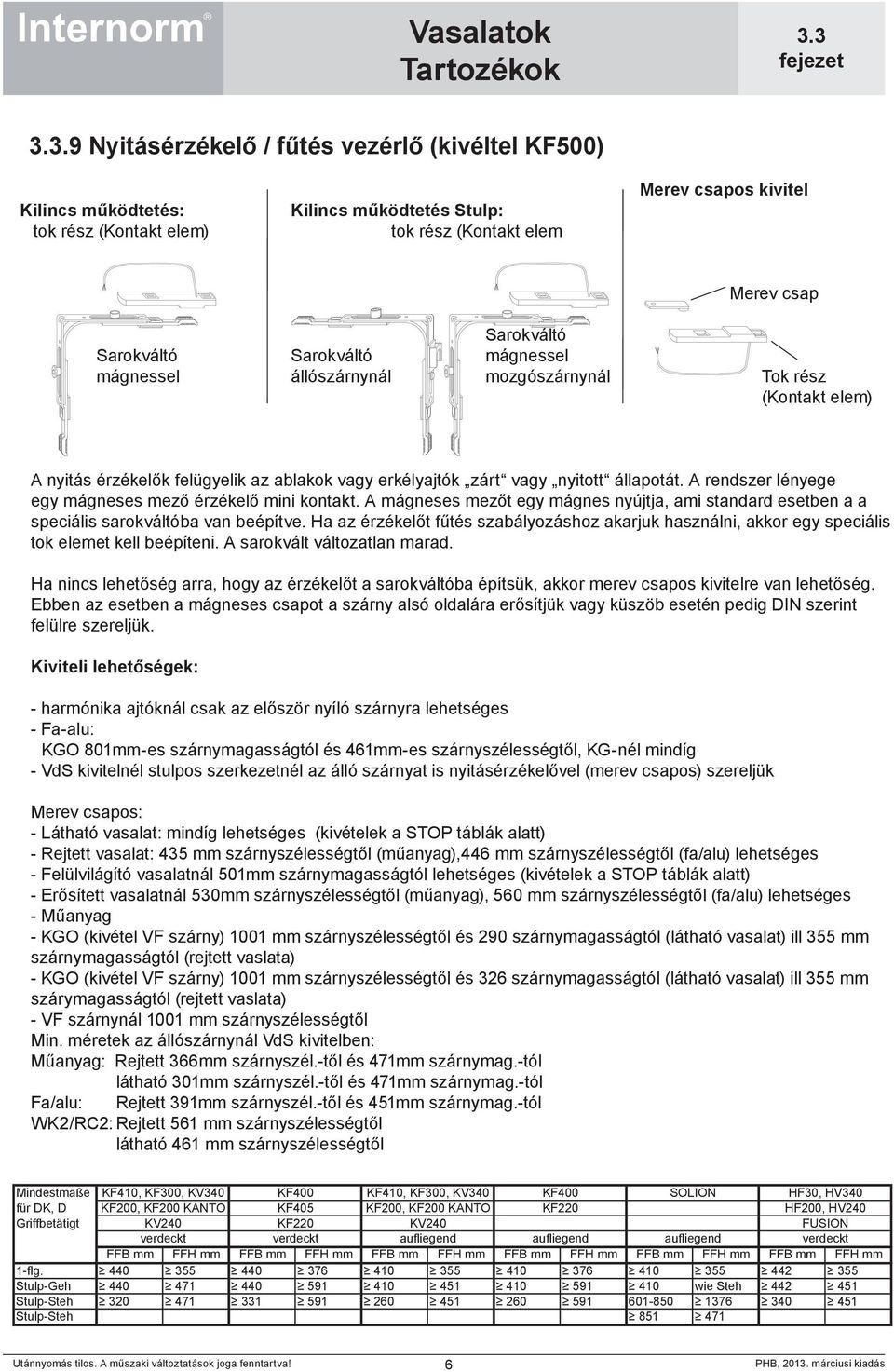

6 .9 Nyitásérzékelő / fűtés vezérlő (kivéltel KF500) Kilincs működtetés: tok rész (Kontakt elem) Kilincs működtetés Stulp: tok rész (Kontakt elem Merev csapos kivitel Merev csap Sarokváltó mágnessel Sarokváltó állószárnynál Sarokváltó mágnessel mozgószárnynál Tok rész (Kontakt elem) A nyitás érzékelők felügyelik az ablakok vagy erkélyajtók zárt vagy nyitott állapotát. A rendszer lényege egy mágneses mező érzékelő mini kontakt. A mágneses mezőt egy mágnes nyújtja, ami standard esetben a a speciális sarokváltóba van beépítve. Ha az érzékelőt fűtés szabályozáshoz akarjuk használni, akkor egy speciális tok elemet kell beépíteni. A sarokvált változatlan marad. Ha nincs lehetőség arra, hogy az érzékelőt a sarokváltóba építsük, akkor merev csapos kivitelre van lehetőség. Ebben az esetben a mágneses csapot a szárny alsó oldalára erősítjük vagy küszöb esetén pedig DIN szerint felülre szereljük. Kiviteli lehetőségek: - harmónika ajtóknál csak az először nyíló szárnyra lehetséges - Fa-alu: KGO 801mm-es szárnymagasságtól és 461mm-es szárnyszélességtől, KG-nél mindíg - VdS kivitelnél stulpos szerkezetnél az álló szárnyat is nyitásérzékelővel (merev csapos) szereljük Merev csapos: - Látható vasalat: mindíg lehetséges (kivételek a STOP táblák alatt) - Rejtett vasalat: 435 mm szárnyszélességtől (műanyag),446 mm szárnyszélességtől (fa/alu) lehetséges - Felülvilágító vasalatnál 501mm szárnymagasságtól lehetséges (kivételek a STOP táblák alatt) - Erősített vasalatnál 530mm szárnyszélességtől (műanyag), 560 mm szárnyszélességtől (fa/alu) lehetséges - Műanyag - KGO (kivétel VF szárny) 1001 mm szárnyszélességtől és 290 szárnymagasságtól (látható vasalat) ill 355 mm szárnymagasságtól (rejtett vaslata) - KGO (kivétel VF szárny) 1001 mm szárnyszélességtől és 326 szárnymagasságtól (látható vasalat) ill 355 mm szárymagasságtól (rejtett vaslata) - VF szárnynál 1001 mm szárnyszélességtől Min. méretek az állószárnynál VdS kivitelben: Műanyag: Rejtett 366mm szárnyszél.-től és 471mm szárnymag.-tól látható 301mm szárnyszél.-től és 471mm szárnymag.-tól Fa/alu: Rejtett 391mm szárnyszél.-től és 451mm szárnymag.-tól WK2/RC2: Rejtett 561 mm szárnyszélességtől látható 461 mm szárnyszélességtől Mindestmaße K10, KF300, KV340 K00 K10, KF300, KV340 K00 SOLION HF30, HV340 für DK, D KF200, KF200 KANTO K05 KF200, KF200 KANTO KF220 HF200, HV240 Griffbetätigt KV240 KF220 KV240 FUSION verdeckt verdeckt aufliegend aufliegend aufliegend verdeckt FFB mm FFH mm FFB mm FFH mm FFB mm FFH mm FFB mm FFH mm FFB mm FFH mm FFB mm FFH mm 1-flg Stulp-Geh wie Steh Stulp-Steh Stulp-Steh

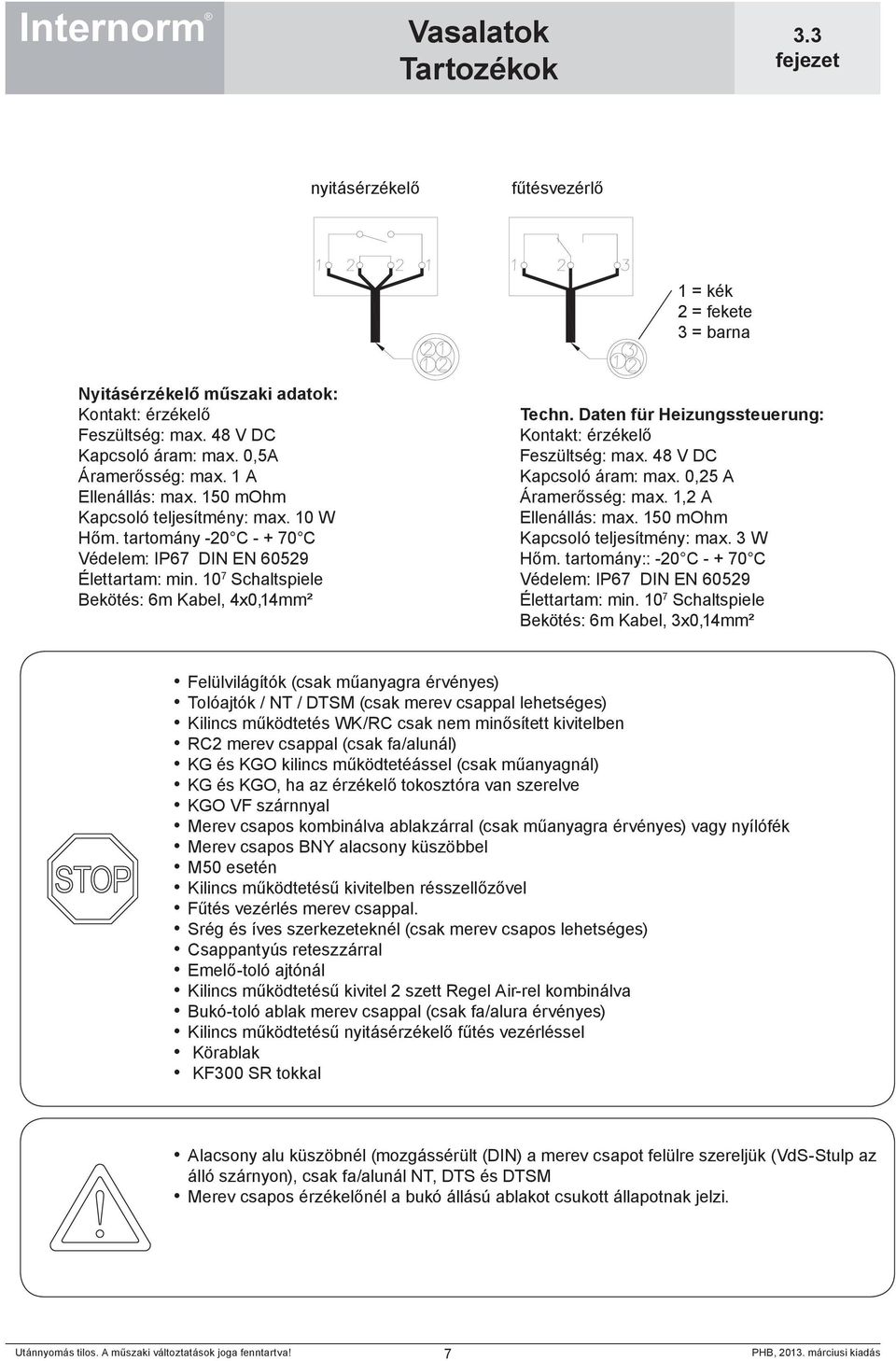

7 nyitásérzékelő fűtésvezérlő 1 = kék 2 = fekete 3 = barna Nyitásérzékelő műszaki adatok: Kontakt: érzékelő Feszültség: max. 48 V DC Kapcsoló áram: max. 0,5A Áramerősség: max. 1 A Ellenállás: max. 150 mohm Kapcsoló teljesítmény: max. 10 W Hőm. tartomány -20 C C Védelem: IP67 DIN EN Élettartam: min Schaltspiele Bekötés: 6m Kabel, 4x0,14mm² Techn. Daten für Heizungssteuerung: Kontakt: érzékelő Feszültség: max. 48 V DC Kapcsoló áram: max. 0,25 A Áramerősség: max. 1,2 A Ellenállás: max. 150 mohm Kapcsoló teljesítmény: max. 3 W Hőm. tartomány:: -20 C C Védelem: IP67 DIN EN Élettartam: min Schaltspiele Bekötés: 6m Kabel, 3x0,14mm² Felülvilágítók (csak műanyagra érvényes) Tolóajtók / NT / DTSM (csak merev csappal lehetséges) Kilincs működtetés WK/RC csak nem minősített kivitelben RC2 merev csappal (csak fa/alunál) KG és KGO kilincs működtetéássel (csak műanyagnál) KG és KGO, ha az érzékelő tokosztóra van szerelve KGO VF szárnnyal Merev csapos kombinálva ablakzárral (csak műanyagra érvényes) vagy nyílófék Merev csapos BNY alacsony küszöbbel M50 esetén Kilincs működtetésű kivitelben résszellőzővel Fűtés vezérlés merev csappal. Srég és íves szerkezeteknél (csak merev csapos lehetséges) Csappantyús reteszzárral Emelő-toló ajtónál Kilincs működtetésű kivitel 2 szett Regel Air-rel kombinálva Bukó-toló ablak merev csappal (csak fa/alura érvényes) Kilincs működtetésű nyitásérzékelő fűtés vezérléssel Körablak KF300 SR tokkal Alacsony alu küszöbnél (mozgássérült (DIN) a merev csapot felülre szereljük (VdS-Stulp az álló szárnyon), csak fa/alunál NT, DTS és DTSM Merev csapos érzékelőnél a bukó állású ablakot csukott állapotnak jelzi. 7

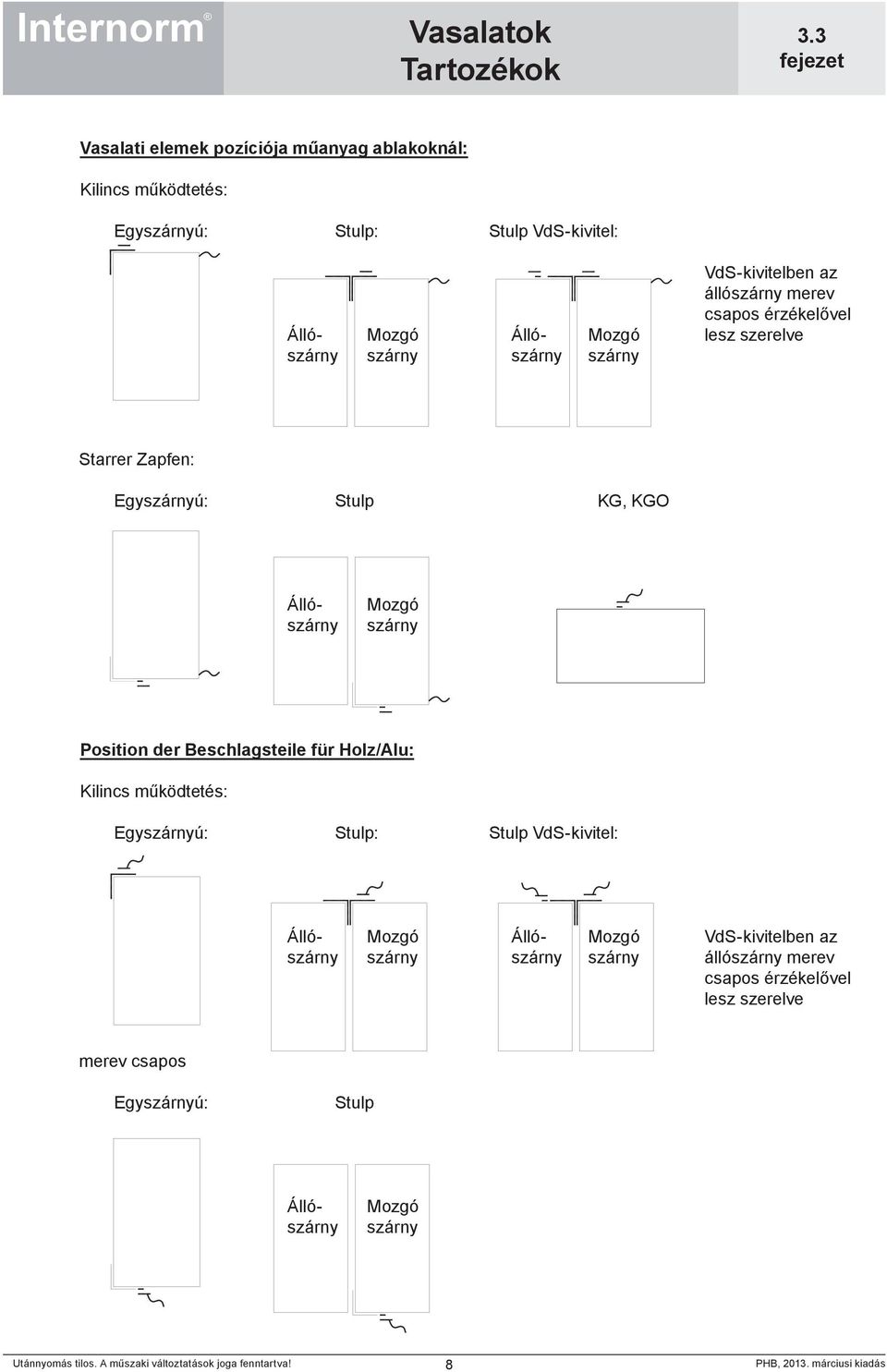

8 Vasalati elemek pozíciója műanyag ablakoknál: Kilincs működtetés: Egyszárnyú: Stulp: Stulp VdS-kivitel: Mozgó szárny Állószárny Állószárny Mozgó szárny VdS-kivitelben az állószárny merev csapos érzékelővel lesz szerelve Starrer Zapfen: Egyszárnyú: Stulp KG, KGO Állószárny Mozgó szárny Position der Beschlagsteile für Holz/Alu: Kilincs működtetés: Egyszárnyú: Stulp: Stulp VdS-kivitel: Mozgó szárny Állószárny Állószárny Mozgó szárny VdS-kivitelben az állószárny merev csapos érzékelővel lesz szerelve merev csapos Egyszárnyú: Stulp Állószárny Mozgó szárny 8

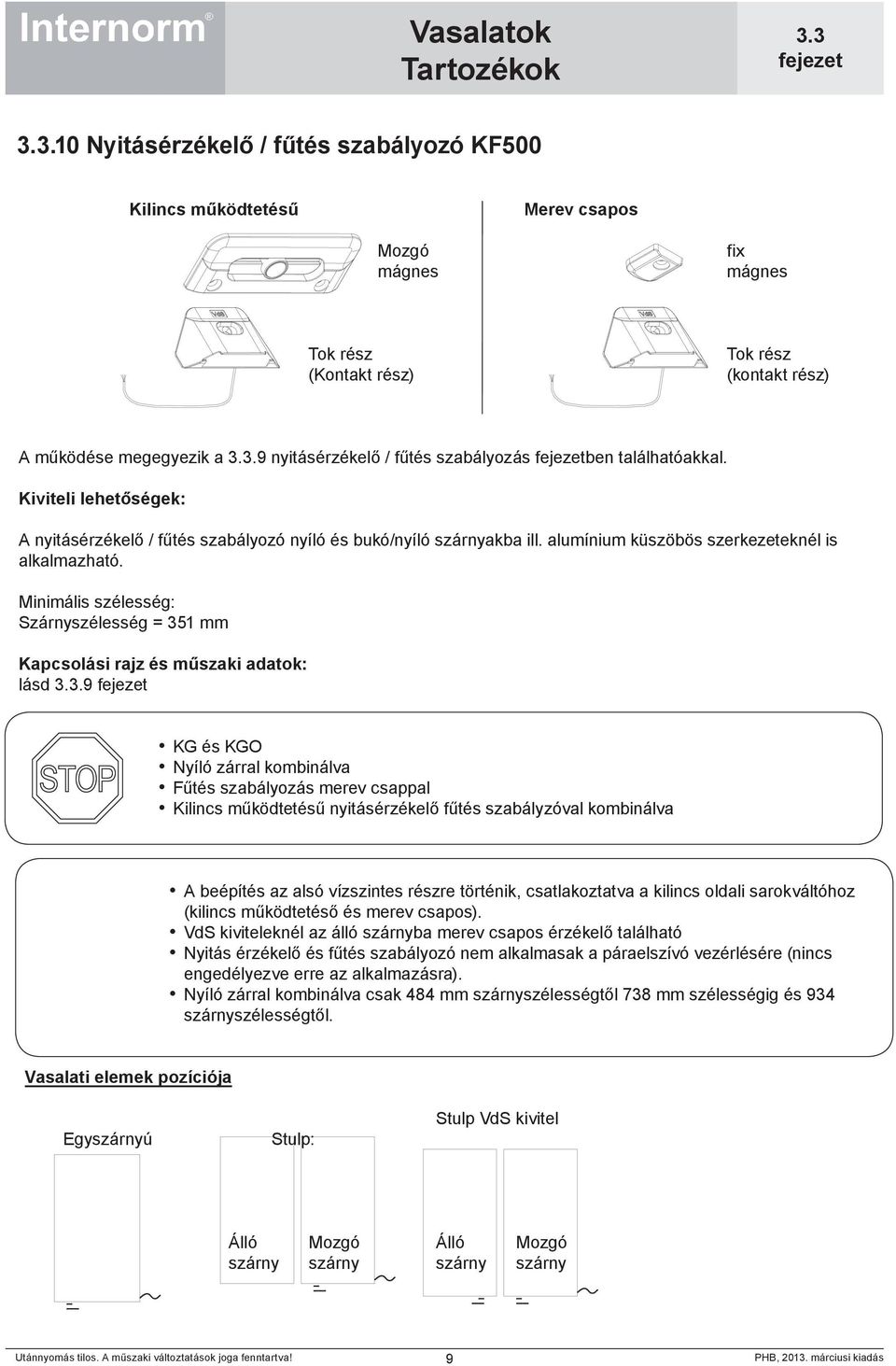

9 .10 Nyitásérzékelő / fűtés szabályozó KF500 Kilincs működtetésű Merev csapos Mozgó mágnes fix mágnes Tok rész (Kontakt rész) Tok rész (kontakt rész) A működése megegyezik a.9 nyitásérzékelő / fűtés szabályozás ben találhatóakkal. Kiviteli lehetőségek: A nyitásérzékelő / fűtés szabályozó nyíló és bukó/nyíló szárnyakba ill. alumínium küszöbös szerkezeteknél is alkalmazható. Minimális szélesség: Szárnyszélesség = 351 mm Kapcsolási rajz és műszaki adatok: lásd.9 KG és KGO Nyíló zárral kombinálva Fűtés szabályozás merev csappal Kilincs működtetésű nyitásérzékelő fűtés szabályzóval kombinálva A beépítés az alsó vízszintes részre történik, csatlakoztatva a kilincs oldali sarokváltóhoz (kilincs működtetéső és merev csapos). VdS kiviteleknél az álló szárnyba merev csapos érzékelő található Nyitás érzékelő és fűtés szabályozó nem alkalmasak a páraelszívó vezérlésére (nincs engedélyezve erre az alkalmazásra). Nyíló zárral kombinálva csak 484 mm szárnyszélességtől 738 mm szélességig és 934 szárnyszélességtől. Vasalati elemek pozíciója Egyszárnyú Stulp: Stulp VdS kivitel Álló szárny Mozgó szárny Álló szárny Mozgó szárny 9

10 .11 OBV nyitáshatároló A nyitáshatároló nem aktivált állapotban megakadályozza az ablak illetéktelen nyíló kinyitását, és pl. gyermekek védelmére használható. A nyitáshatárolót a szárny felütköző részére szereljük, és automatikusan rögzíti a szárnyat nyíló kinyitásnál kb. 50mm-es nyitási hézagnál. A szárnyat ebben a pozícióban tartja, a bezárás csak a nyitáshatárolón lévő gomb lenyomásával lehetséges. A szárny teljes nyíló kinyitása csak akkor lehetséges, ha még zárt szárnynál megnyomjuk a gombot a nyitáshatárolón, és nyomva tartjuk a nyitás során. Standard esetben függőlegesen, kilincsoldalon alulra szereljük. Nyíló és bukó-nyíló szárnyakhoz alkalmas. Váltószárnyas mozgó szárnyaknál az OBV-t alulra vízszintesen kell szerelni. Ebben az esetben csak nyíló szárny lehetséges (nincs buktatás). Ha két nyitáshatárolót kell szerelni a szárnyak közé egy tokosztóra, akkor a második OBV-t az első fölé szereljük. Ebben az esetben H-vasalatnál mindkét szárnyra bukáshatárolót szerelünk, ha a szárnymagasság kisebb, mint 700mm. Bukó szárny (KG, KGO, felülvilágító vasalat) Váltószárny mozgó szárnya bukó-nyíló kivitelben Ajtók Tolóelemek A felülvilágító mozgatójának levezetése kilincsoldalon. SR tokba szerelve Fa/alu szerkezeteknél: A tokosztóra, ha a két szárny a tokosztónál összetalálkozik. : Műanyag, műanyag/alu: Standard esetben fehér, opcionálisan szürke (ezüst) Fa/alu: Standard esetben szürke (ezüst), opcionálisan fehér.12 Elektromos működtetések vezérlései Lásd az Árnyékolók/vezérléstechnika című et 10

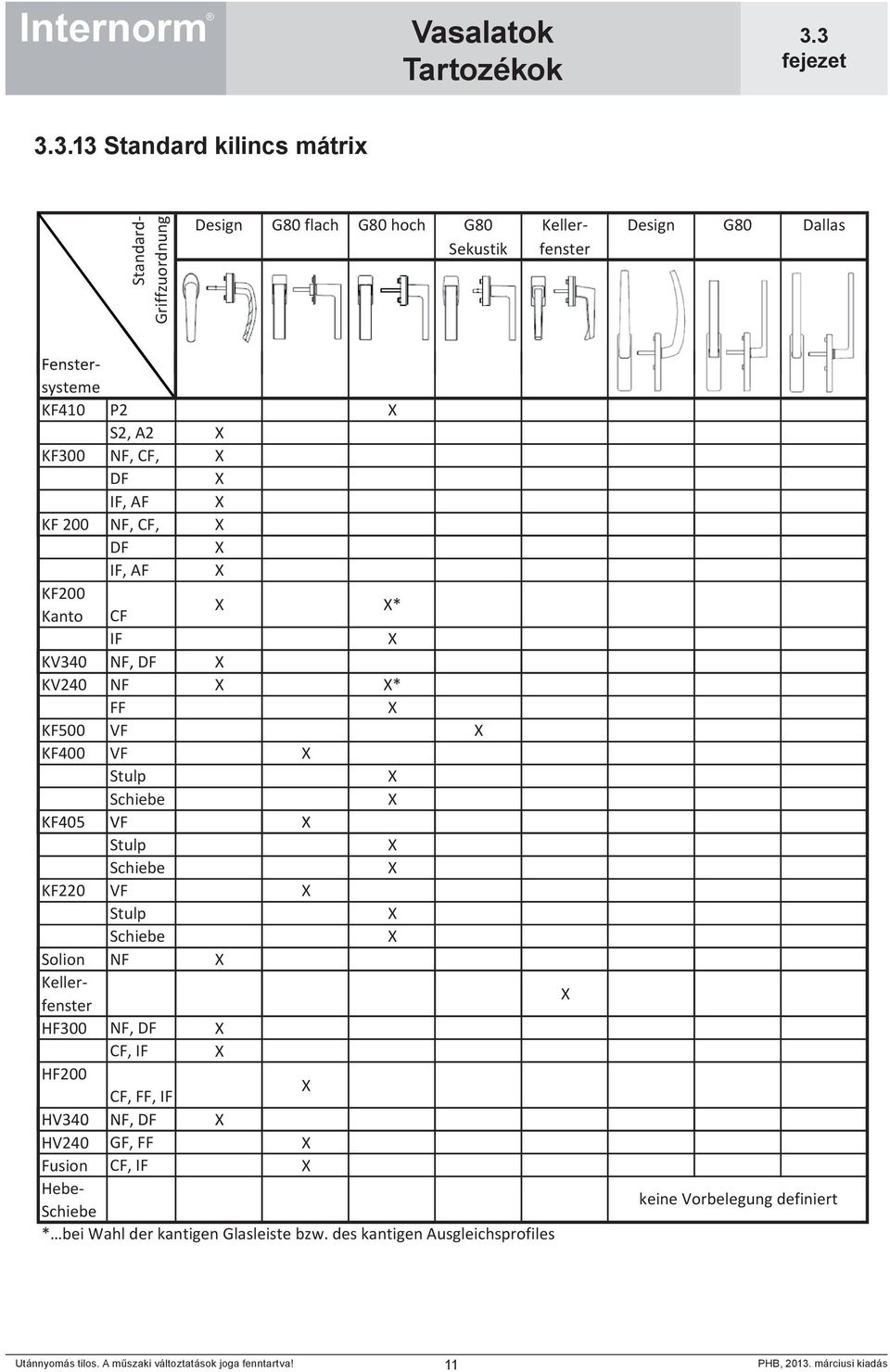

11 .13 Standard kilincs mátrix Standard Griffzuordnung Design G80 flach G80 hoch G80 Sekustik Kellerfenster Design G80 Dallas Fenstersysteme K10 P2 X S2, A2 X KF300 NF, CF, X DF X IF, AF X KF 200 NF, CF, X DF X IF, AF X KF200 Kanto CF X X* IF X KV340 NF, DF X KV240 NF X X* FF X KF500 VF X K00 VF X Stulp X Schiebe X K05 VF X Stulp X Schiebe X KF220 VF X Stulp X Schiebe X Solion NF X Kellerfenster X HF300 NF, DF X CF, IF X HF200 CF, FF, IF X HV340 NF, DF X HV240 GF, FF X Fusion CF, IF X Hebe Schiebe * bei Wahl der kantigen Glasleiste bzw. des kantigen Ausgleichsprofiles keine Vorbelegung definiert 11

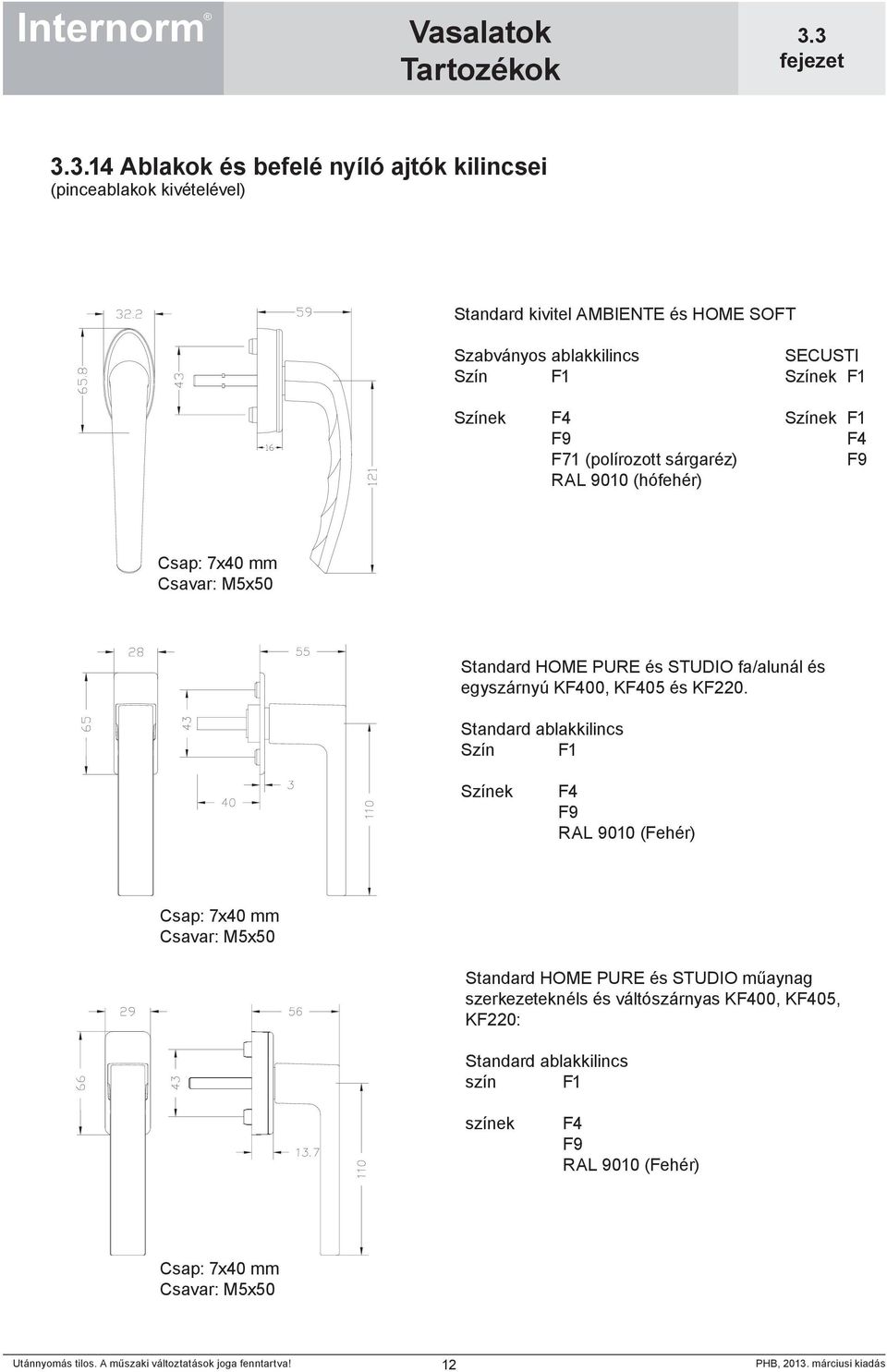

12 .14 Ablakok és befelé nyíló ajtók kilincsei (pinceablakok kivételével) Standard kivitel AMBIENTE és HOME SOFT Szabványos ablakkilincs SECUSTI Szín F71 (polírozott sárgaréz) RAL 9010 (hófehér) Csap: 7x40 mm Csavar: M5x50 Standard HOME PURE és STUDIO fa/alunál és egyszárnyú K00, K05 és KF220. Standard ablakkilincs Szín RAL 9010 (Fehér) Csap: 7x40 mm Csavar: M5x50 Standard HOME PURE és STUDIO műaynag szerkezeteknéls és váltószárnyas K00, K05, KF220: Standard ablakkilincs szín színek RAL 9010 (Fehér) Csap: 7x40 mm Csavar: M5x50 12

13 Standard KF500-nál Standard kilincs SECUSTIK Szín: : RAL 9010 (fehér) Csap 7x19 mm Csavar: M5x30 Atlanta díszkilincs (nem alkalmazható KF500-nál) Szín: F71 (polírozott sárgaréz) Csap: 7x40 mm Csavar: M5x50 ATHINAI díszkilincs (osztott nyitógomb) (nem alkalmazható KF500-nál) : F71 (polírozott sárgaréz) F72/ (matt sárgaréz/alu acél) Cr/F69 (króm/matt nemesacél) Csap: 7x40 mm Csavar: M5x50 13

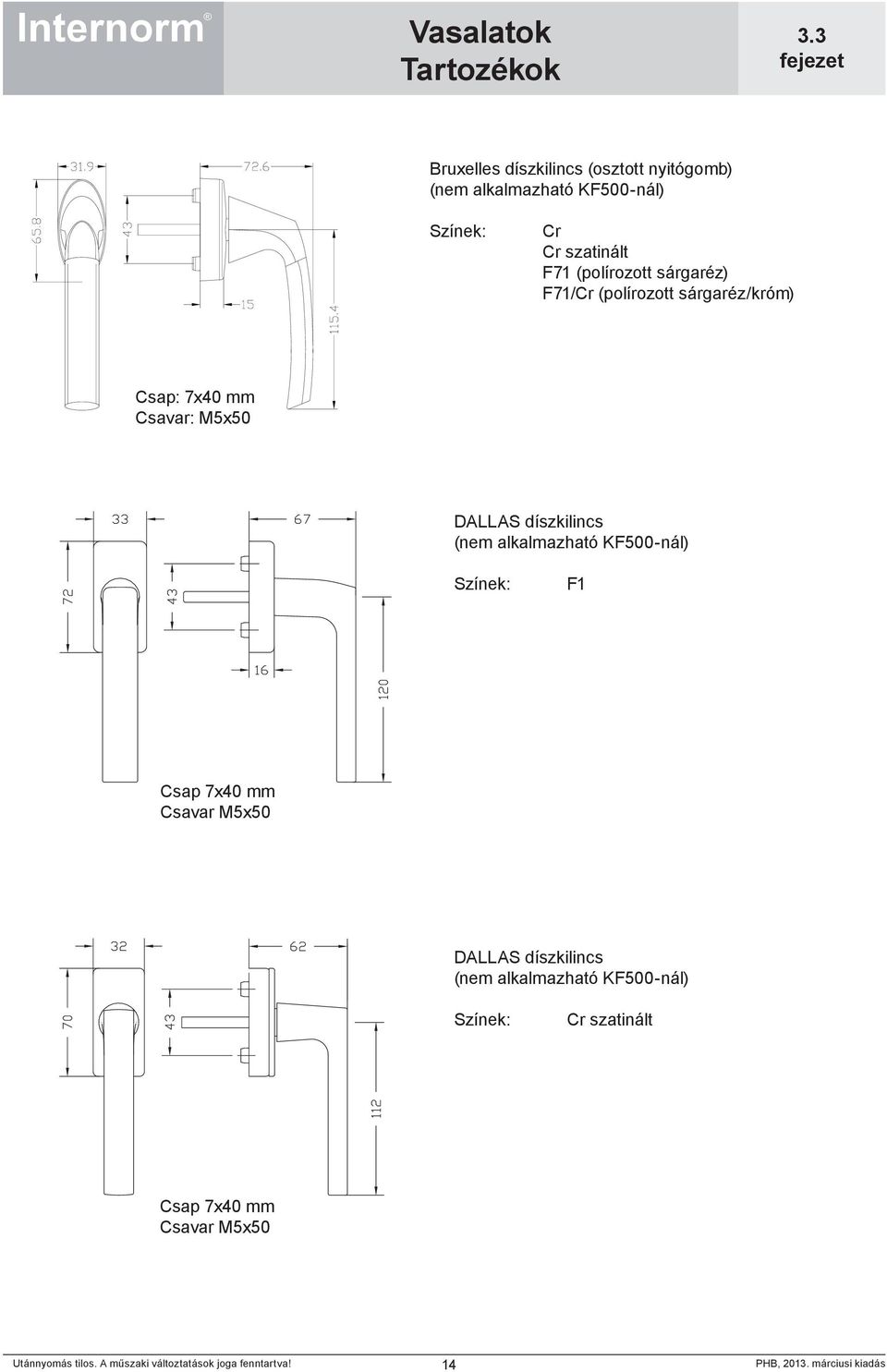

14 Bruxelles díszkilincs (osztott nyitógomb) (nem alkalmazható KF500-nál) : Cr Cr szatinált F71 (polírozott sárgaréz) F71/Cr (polírozott sárgaréz/króm) Csap: 7x40 mm Csavar: M5x50 DALLAS díszkilincs (nem alkalmazható KF500-nál) : Csap 7x40 mm Csavar M5x50 DALLAS díszkilincs (nem alkalmazható KF500-nál) : Cr szatinált Csap 7x40 mm Csavar M5x50 14

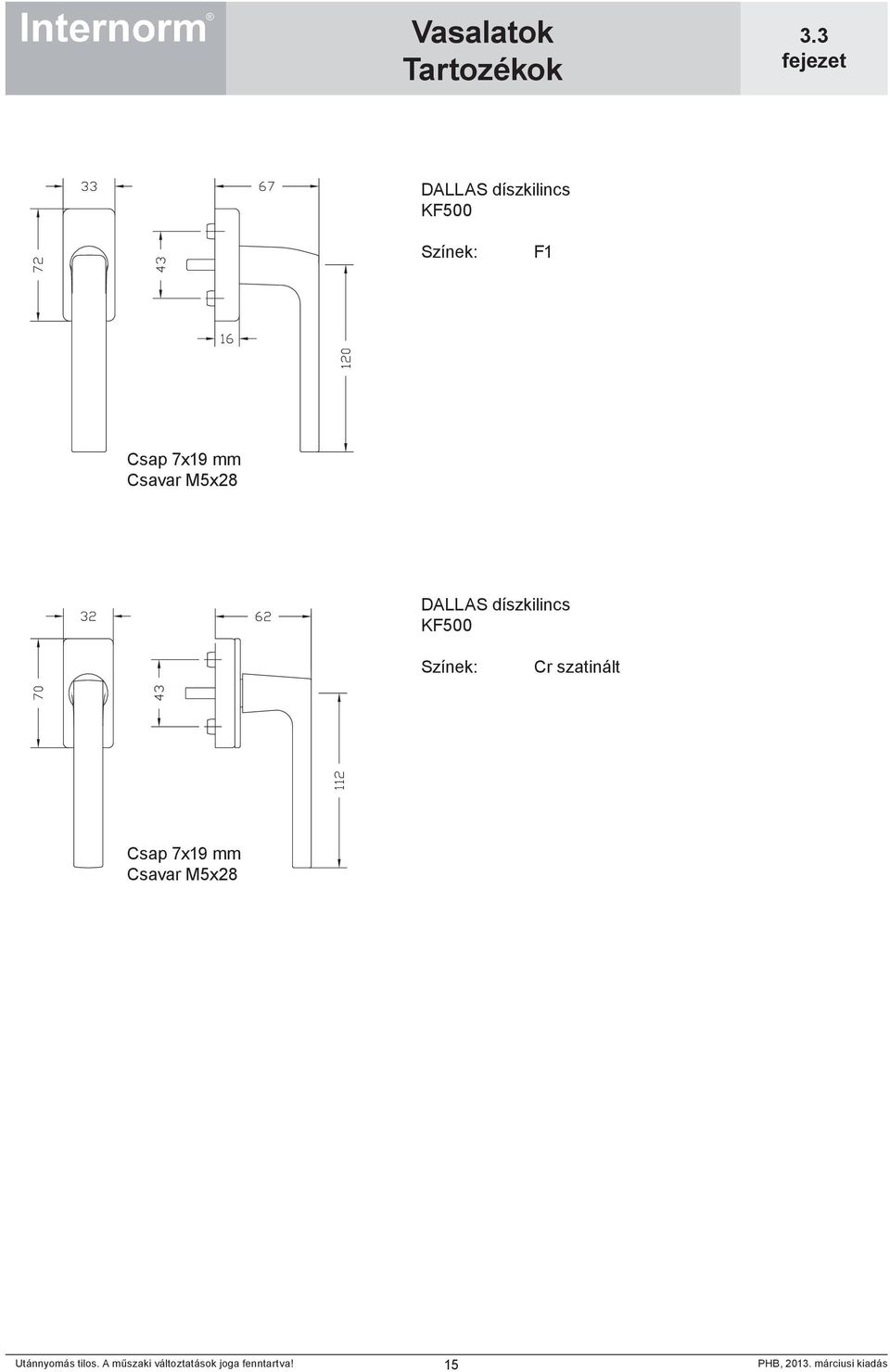

15 DALLAS díszkilincs KF500 : Csap 7x19 mm Csavar M5x28 DALLAS díszkilincs KF500 : Cr szatinált Csap 7x19 mm Csavar M5x28 15

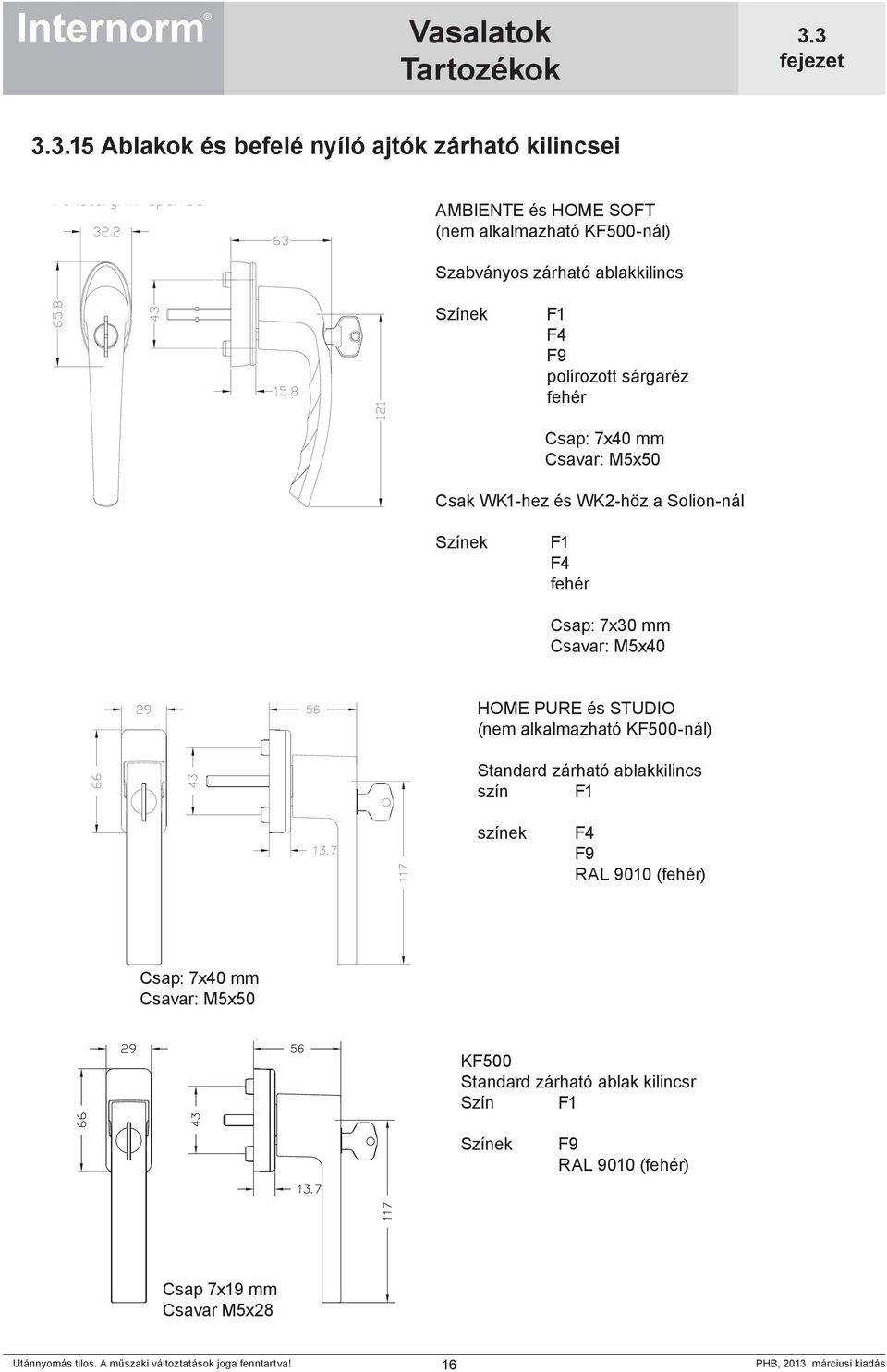

16 .15 Ablakok és befelé nyíló ajtók zárható kilincsei AMBIENTE és HOME SOFT (nem alkalmazható KF500-nál) Szabványos zárható ablakkilincs polírozott sárgaréz fehér Csap: 7x40 mm Csavar: M5x50 Csak WK1-hez és WK2-höz a Solion-nál fehér Csap: 7x30 mm Csavar: M5x40 HOME PURE és STUDIO (nem alkalmazható KF500-nál) Standard zárható ablakkilincs szín színek RAL 9010 (fehér) Csap: 7x40 mm Csavar: M5x50 KF500 Standard zárható ablak kilincsr Szín RAL 9010 (fehér) Csap 7x19 mm Csavar M5x28 16

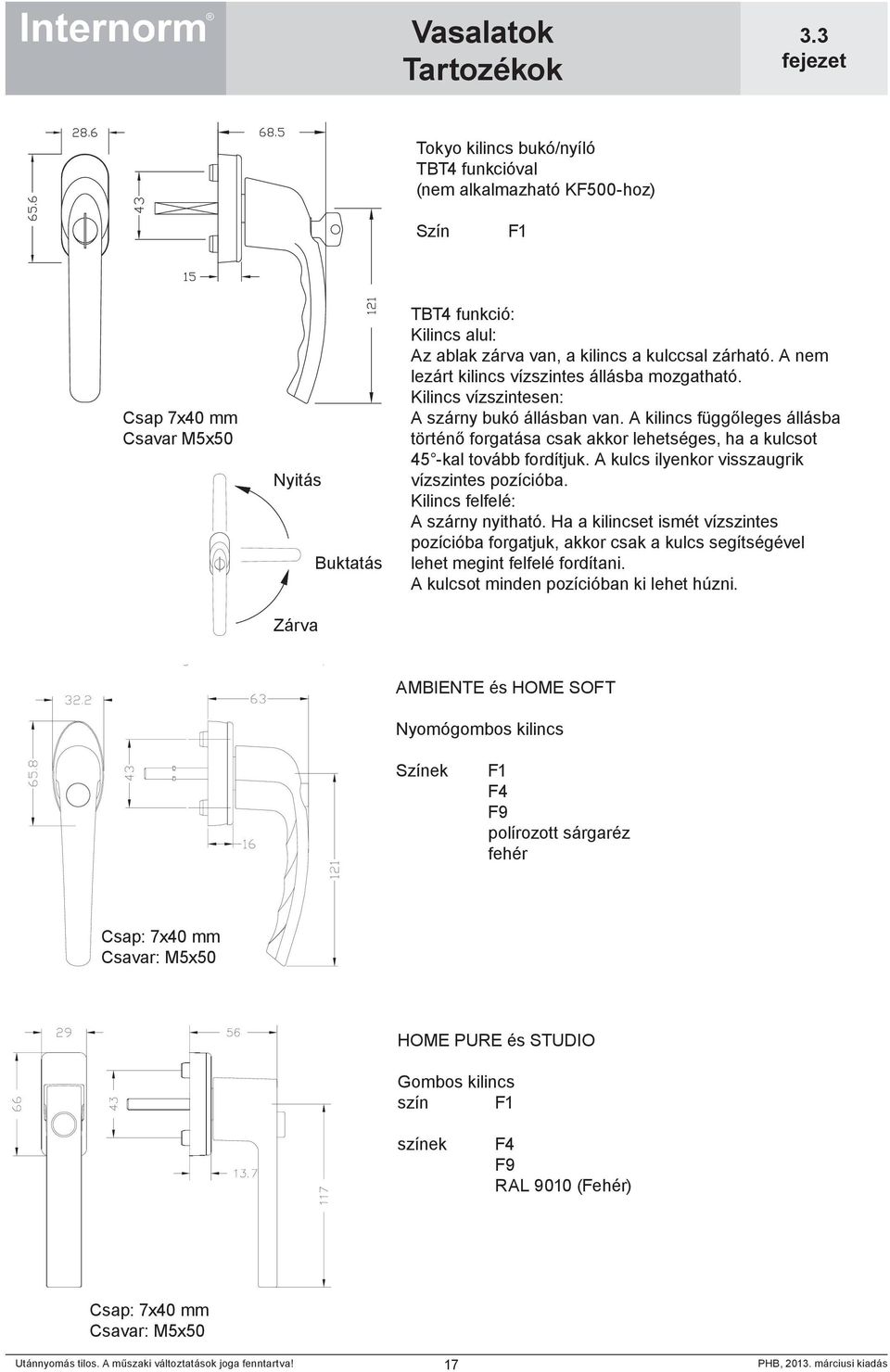

17 Tokyo kilincs bukó/nyíló TBT4 funkcióval (nem alkalmazható KF500-hoz) Szín Csap 7x40 mm Csavar M5x50 Nyitás Zárva Buktatás TBT4 funkció: Kilincs alul: Az ablak zárva van, a kilincs a kulccsal zárható. A nem lezárt kilincs vízszintes állásba mozgatható. Kilincs vízszintesen: A szárny bukó állásban van. A kilincs függőleges állásba történő forgatása csak akkor lehetséges, ha a kulcsot 45 -kal tovább fordítjuk. A kulcs ilyenkor visszaugrik vízszintes pozícióba. Kilincs felfelé: A szárny nyitható. Ha a kilincset ismét vízszintes pozícióba forgatjuk, akkor csak a kulcs segítségével lehet megint felfelé fordítani. A kulcsot minden pozícióban ki lehet húzni. AMBIENTE és HOME SOFT Nyomógombos kilincs polírozott sárgaréz fehér Csap: 7x40 mm Csavar: M5x50 HOME PURE és STUDIO Gombos kilincs szín színek RAL 9010 (Fehér) Csap: 7x40 mm Csavar: M5x50 17

18 KF500 Nyomógombos kilincs Szín RAL 9010 (fehér) Csap 7x19 mm Csavar M5x28.16 Kifelé nyíló ajtók kilincsei AMBIENTE és HOME SOFT Szabványos ablakkilincs fehér Csap: 7x45 mm Csavar: M5x55 HF300, HV340, HF200, HV240, FUSION, K00, K05, KF220 és KF500 18

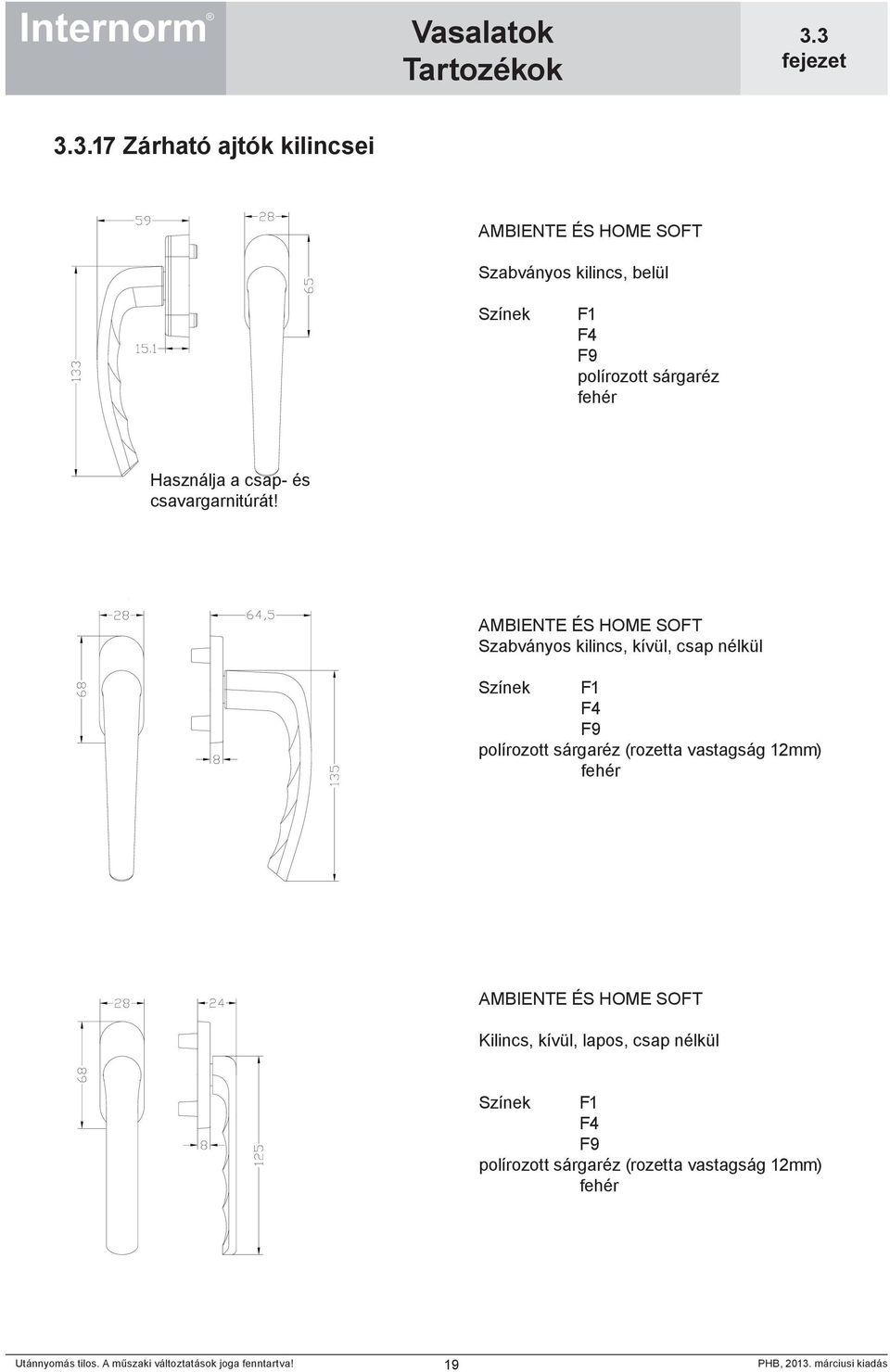

19 .17 Zárható ajtók kilincsei AMBIENTE ÉS HOME SOFT Szabványos kilincs, belül polírozott sárgaréz fehér Használja a csap- és csavargarnitúrát! AMBIENTE ÉS HOME SOFT Szabványos kilincs, kívül, csap nélkül polírozott sárgaréz (rozetta vastagság 12mm) fehér AMBIENTE ÉS HOME SOFT Kilincs, kívül, lapos, csap nélkül polírozott sárgaréz (rozetta vastagság 12mm) fehér 19

20 AMBIENTE ÉS HOME SOFT Rozetta, belül Rozetta, kívül polírozott sárgaréz fehér polírozott sárgaréz fehér Használja a csap- és csavarkészlet csavarjait! HOME PURE ÉS STUDIO Standard kilincs belül szín színek RAL 9010 (Fehér) Csap- és csavar szettet alkalmazni HOME PURE ÉS STUDIO Standard kilincs kívül szín színek RAL 9010 (Fehér) Magas külső kilincs csak 732mm szárnyszélességtől lehetséges! 20

21 HOME PURE ÉS STUDIO Standard kilincs belül szín színek RAL 9010 (Fehér) HOME PURE ÉS STUDIO Rozetta belül Rozetta kívül színek Fehér (RAL 9010) színek 9010 Fehér RAL csavarat és Csap szettet alkalmazni Zárható rúdzáras ajtók csap- és csavargarnitúrái Alk.sz.: (négyszögletű csapok 7x135 és 7x150, csavar M5x90 és M5x95) minden Classic és Decor műanyag rendszerhez,kivétel K10 Alk.sz.: (négyszögletű csapok 7x140 és 7x150, csavar M5x95 és M5x100) minden Exclusiv és Prestige műanyag rendszerhez, (kivétel K10) HF200-hoz és FUSION-hoz Alk.sz.: (négyszögletű csapok 7x155 és 7x170, csavar M5x100 és M5x115) HF300-hoz Alk.sz.: (négyszögletű csapok 7x180 és 7x165, csavar M5x1115 és M5x120) síkban futó HF200-hoz Alk.sz.: (négyszögletű csapok 7x145 és 7x160, csavar M5x100, M5x105 és M5x110) K10-hez K00, K05 és KF220 21

22 .18 Kilincspajzs garnitúrák zárható ajtókhoz AMBIENTE és HOME SOFT Hosszú kilincspajzs, belül polírozott sárgaréz * fehér Használja a csap- és csavarkészlet csavarjait! * A sárgaréz kilincspajzsoknak 2 csavar-zárógombja van AMBIENTE és HOME SOFT (csak műanyaghoz) KABA zárbetétek hosszú kilincspajzsa belül Szín Használja a csap- és csavarkészlet csavarjait! AMBIENTE és HOME SOFT Hosszú kilincspajzs, kívül polírozott sárgaréz * fehér * A sárgaréz kilincspajzsoknak 2 csavar-zárógombja van 22

23 AMBIENTE és HOME SOFT (csak műanyaghoz) KABA zárbetét hosszú kilincspajzsa, kívül AMBIENTE és HOME SOFT Hosszú kilincspajzs, kívül, lapos kilinccsel polírozott sárgaréz * fehér * A sárgaréz kilincspajzsoknak 2 csavar-zárógombja van AMBIENTE és HOME SOFT (csak műanyaghoz) KABA zárbetétek hosszú kilincspajzsa, kívül, lapos kilinccsel 23

24 HOME PUE és STUDIO Kilincspajzs belül Fehér (RAL 9010) Csap és csavar szettet alkalmazzon! HOME PUE és STUDIO Kilincspajzs kívül Fehér (RAL 9010) Fa / Alu: Alkalmazás FB 732mm-től! Műanyag: IF/AF szárny FB 532mm-től VF szárny FB 682mm-től HOME PUE és STUDIO Kilincspajzs kívül lapos kilinccsel Fehér (RAL 9010) 24

25 AMBIENTE és HOME SOFT Kilincspajzs belül, mellékbejárati ajtóhoz Csap: 8x45mm Csavarozáshoz használja a csap- és csavarkészlet csavarjait! AMBIENTE és HOME SOFT Kilincspajzs kívül, mellékbejárati ajtóhoz HOME PURE és STUDIO Kilincspajzs belül mellékbejárati ajtóhoz HOME PURE és STUDIO Kilincspajzs kívül mellékbejárati ajtóhoz 25

26 Stift és csavar szettek hosszú pajzsokhoz (DTSM, FRS, NT) Kilincs pajzs színe belül: és Alk.sz.: (Stift 8x135 és 8x150, 3 Csavar M5x95 horganyzott) KF300, KF200, KF200 KANTO és SOLION Classic és Decor Alk.sz.: (Stift 8x140 és 8x150, 3 Csavar M5x100 horganyzott) KF300, KF200, KF200 KANTO és SOLION Exclusiv és Prestige és HF200 és FUSION Alk.sz.: (Stift 8x145 és 8x160, 3 Csavar M5x105 és M5x110 horganyzott) K10 Alk.sz.: (Stift 8x155 és 8x170, 3 Csavar M5x115 horganyzott) HF300 Alk.sz.: (Stift 8x135 és 8x115, 3 Csavar M5x75 horganyzott) K00, K05 és KF220 Alk.sz.: (Stift 8x175 és 8x165, 3 Csavar M5x120 horganyzott) HF200 síkban futó Kilincs pajzs színe belül: Alk.sz.: (Stift 8x135 és 8x150, 3 Csavar M5x95 ) KF300, KF200, KF200 KANTO és SOLION Classic és Decor Alk.sz.: (Stift 8x140 és 8x150, 3 Csavar M5x100 ) KF300, KF200, KF200 KANTO és SOLION Exclusiv és Prestige és HF200 és FUSION Alk.sz.: (Stift 8x145 és 8x160, 3 Csavar M5x105 és M5x110 horganyzott/fej ) K10 Alk.sz.: (Stift 8x155 és 8x170, 3 Csavar M5x115 ) HF300 Alk.sz.: (Stift 8x175 és 8x165, 3 Csavar M5x120 és fehér) HF200 síkban futó Kilincs pajzs színe belül: fehér Alk.sz.: (Stift 8x135 és 8x150, 3 Csavar M5x95 fehér) KF300, KF200, KF200 KANTO és SOLION Classic és Decor Alk.sz.: (Stift 8x140 és 8x150, 3 Csavar M5x100 fehér) KF300, KF200, KF200 KANTO és SOLION Exclusiv és Prestige és HF200 és FUSION Alk.sz.: (Stift 8x145 és 8x160, 3 Csavar M5x105 és M5x110 horganyzott/fej fehér) K10 Alk.sz.: (Stift 8x155 és 8x170, 3 Csavar M5x115 fehér) HF300 Alk.sz.: (Stift 8x135 és 8x115, 3 Csavar M5x75 horganyzott) THERMO PASSIV, THERMO DESIGN és KF220 Alk.sz.: (Stift 8x175 és 8x165, 3 Csavar M5x120 és fehér) HF200 síkban futó Kilincs pajzs színe belül: messing Alk.sz.: (Stift 8x135 és 8x150, 2 Csavar M5x95 MS) KF300, KF200, KF200 KANTO és SOLION Classic és Decor Alk.sz.: (Stift 8x140 és 8x150, 2 Csavar M5x100 MS) KF300, KF200, KF200 KANTO és SOLION Exclusiv és Prestige és HF200 és FUSION Alk.sz.: (Stift 8x145, 8x150 és 8x160, 3 Csavar M5x105 és M5x110 MS) K10 Alk.sz.: (Stift 8x155 és 8x170, 2 Csavar M5x115 MS) HF300 26

27 K10, KF300, KF200, KF200 KANTO, SOLION: Kilincspajzs belül, Serie MSD...mellékbejárati ajtóhoz színek EV1 Csavarozáshoz a tartozék tasakot használja: tartalma: (kivétel K10) Stift 8x165mm 3 db csavar M6x95mm 3 Stk műanyag dübel a belső pajzs alátámasztására Tartalom K10: Stift 8x175mm 3 db csavar M6x105mm 3 Stk műanyag dübel a belső pajzs alátámasztására K10, KF300, KF200, KF200 KANTO, SOLION: Kilincspajzs kívül, Serie MSD...mellékbejárati ajtóhoz EV1 Figyelem: Más cilinder osztás szükséges Lásd.21 cilinderek 27

28 .19.Nyomókilincsek és tolórozetták AMBIENTE, HOME SOFT, HOME PURE, STUDIO Nyomókilincs Csap: 7 x 45 mm AMBIENTE, HOME SOFT Tolórozetta csavar M5x50 HOME PURE, STUDIO Toló rozetta G80 színek csavar M5x50 Váltószárnyas ablakok esetében a tolórozetta csak E ill Gmarási változatnál szerelhető! Váltószárnyas ablakoknál a tolórozetta alá a két, mellékelt hézagolót be kell tenni. 28

29 .20 Tolóajtó kilincsek KF300 Kilincs egy- és kétszárnyú tolóajtókhoz EV1 fehér Csap: 8x40 mm Csavar: M5x50 KF300 Kilincs egy- és kétszárnyú tolóajtókhoz Szín réz Csap: 8x40 mm Csavar: M5x50 KF300 Zárható kilincs egy- és kétszárnyú tolóajtókhoz EV1 fehér Csap: 8x40 mm Csavar: M5x50 29

30 KF300 Tolóajtó kilincs PZ rozettával zárható kivitelekhez EV1 fehér fekete (csak fa/alu) Beslő garnitúra csap 170mm csavar M5x115mm Külső garnitúra Vegye figyelembe A redőnyökkel együtt használható változatokkal kapcsolatban lásd az Árnyékolók című et 30

31 .21 Emelőt-toló ajtó kilincsek STANDARD AMBIENTE és HOME SOFT: Belső kilincs, kagyló fogantyúval vagy anélkül EV1 fehér Belső kilincs WK/RC-hez félcilinderrel és felfúrás elleni védelemmel Csap: 10x45 mm Csavar: M5x60 Kilincs belül Kilincs profilcilinderhez EV1 fehér Kilincs kívül Stift csavar: 10x165 mm M5x90 M5x100 Kagyló fogantyú kívül: szín króm szatinált Kagyló fogantyú kívül: szín fehér csavar: M6x85 M6x95 csavar: M5x85 M5x95 31

32 DALLAS HOME PURE és STUDIO: Belső kilincs külső kagyló fogantyúval vagy nélküle Belső kilincs WK/RC félcilinderrel és felfúrás elleni védelemmel Szín Stift 10x45 mm Csavar M5x60 Belső kilincs külső kagyló fogantyúval vagy nélküle Szín króm szatinált Stift 10x45 mm Csavar M5x60 Kagyló fogantyú kívül Szín króm szatinált Csavar: M6x85 M6x95 32

33 Belső kilincs Kilincs profil cilinderhez Külső kilincs Szín Stift: Csavar: 10x160 mm 10x170mm M5x90 M5x100 G80 HOME PURE és STUDIO: Belső kilincs külső kagyló fogantyúval vagy nélküle Belső kilincs WK/RC félcilinderrel és felfúrás elleni védelemmel Szín Stift 10x45 mm Csavar M5x60 A kagyló fogantyú a DALLAS szériából származik. 33

34 Belső kilincs Kilincs profil cilinderhez Külső kilincs Szín.22 Cilinderek Stift: Csavar: 10x160 mm 10x170mm M5x90 M5x100 Egy oldalas, eltérően záródó, 5 kulcsos zárbetét, M5x60mm hengerfejű csavar * Hossz 105mm, Osztás 60/45mm Minden műanyag rendszerhez IF (kivétel Hosszúpajzs MSD) * Hossz 110mm, Osztás 65/45mm Minden műanyag rendszerhez IF Exclusiv (akár Hosszúpajzs MSD) Minden műanyag rendszerhez IF Hosszúpajzs MSD alkalmazásakor * Hossz 105mm, Osztás 55/50mm Minden műanyag rendszerhez AF, AF Exclusiv (kivétel Hosszúpajzs MSD) Műanyag emelő-toló ajtókhoz-tür exclusiv (csak cilinder csavarokkal M5x45) * Hossz 110mm. Osztás 55/55mm Minden műanyag rendszerhez AF Hosszúpajzs MSD alkalmazásakor * Hossz 115mm, Osztás 60/55mm Minden műanyag rendszerhez AF Exclusiv Hosszúpajzs MSD alkalmazásakor * Hossz 85mm, Osztás 50/35mm műanyag rendszerekhez VF szárnnyal Hossz 100mm, Osztás 50/50mm Műanyag emelő-toló ajtó (csak cilinder csavarokkal M5x45) * Hossz 50mm, félcilinder Műanyag emelő-toló ajtó WK1 (csak cilinder csavarokkal M5x45) * Hossz 115mm, Osztás 70/45mm K10 * Hossz 120mm, Osztás 75/45mm K10 Exclusiv * Hossz 125mm, Osztás 80/45mm HF300 * Hossz 115mm, Osztás 70/45mm HF200 és FUSION * Hossz 130mm, Osztás 85/45mm HF200 síkban futó * Hossz 115mm, Osztás 65/50mm Fa/alu emelő-toló ajtókhoz 34

35 .23 Marási képek Az alábbiakban bemutatott marási képeket és kilincseket a szabványos kilincsek változataként választhatjuk. A Hewi és FSB cégek nem szerepelnek az standard választékban és a vevőnek kell rendelkezésre bocsátania. Megrendelésnél a mindenkori marási képet adjuk meg, pl : C változat az FSB-hez. Marási kép Kilincsek Standard = F változat Szabványos ablakkilincs Szabványos ablakkilincs Szabványos ablakkilincs Szabványos ablakkilincs polírozott sárgaréz Szabványos ablakkilincs RAL 9010 Zárható,,, fehér, sárgaréz ablakkilincs Nyomógombos,,, fehér, sárgaréz kilincs Athinai, Bruxelles és Atlanta díszkilincsek A változat Pl.: HEWI Mivel nem minden Hewi kilincs egyezik meg ezzel a marásváltozattal, mindig ellenőrizzük a Hewi katalógusban. B változat Pl.: HEWI Mivel nem minden Hewi kilincs egyezik meg ezzel a marásváltozattal, mindig ellenőrizzük a Hewi katalógusban. C változat Pl.: FSB Az FSB cég szinte mindegyik ablakkilincse megegyezik a C marásváltozattal. A kilincsek használata előtt mégis ellenőrizzük az egyezést az FSB katalógusban! 35

36 D változat Pl.: HEWI Mivel nem minden Hewi kilincs egyezik meg ezzel a marásváltozattal, mindig ellenőrizzük a Hewi katalógusban. E változat tolórozetta tolórozetta tolórozetta Tolórozettához csak az E marásváltozat használható! G változat G80 Kilincsek (K00, K05) Standard kilincs magas:,,, fehér Abalk kilincs zárhatór,,, fehér Ablak kilincs gombbal,,, fehér Toló rozetta,, 36

37 A - G variációk Ügyeljen arra, hogy a slagléc kilincs marása 3 fokos srég kivitelben készül. A marás méret ezért egy kónuszos kilincs rozettára vonatkozik. H - I variációk: Ügyeljen arra, hogy a kilincs marás a salglécre 90 -os szögben készül. A marás mérete ezért derékszögű kilincs rozettára vonatkozik. A HEWI és FSB gyártók itt felsorolt szabványos, dísz és további kilincseinél a zárlemez profilok rosettáinak marását a mindenkori rozettákhoz igazították. Ha itt fel nem sorolt kilincset használunk, a kivitelére vonatkozó alábbi műszaki paramétereket tartsuk be. Kilincsek műszaki paraméterei: 1.) A rozetta típusának az itt megadott MARÁSVÁLTOZATTAL meg kell egyezni! 2.) - Rozetta csavarfurat távolsága 43 mm - Zárógömb átmérője 10 mm - Foglalat magassága legalább 11 mm homloklemez fölötti rozettáknál - Foglalat magassága legalább 12,3 mm takarólapocskás rozettáknál (lásd standard kilincs) - 7x35 (kinyúló) négyszögletű csap, M5x45 csavar a SOLION terméknél - 7x40 (kinyúló) négyszögletű csap, M5x50 csavar K10, KF300, KV340, KF200, KF200 KANTO, KV240, K00, K05, KF220, HF300, HV340, HF200, HV240 és FUSION terméknél. - 7x45 (kinyúló) négyszögletű csap, M5x55 csavar a kifelé nyíló szárnyaknál (kivétel K10) - 7x70 (kinyúló) stift, csavar: M5x80 kifelé nyíló K10 hez - Zárható ajtóknál a csap- és csavarhossz a profilvastagságnak megfelelően - 7mm négyszögletű csap a DTS, DKTS típushoz, 8mm négyszögletű csap a DTSM, FRS, NT típushoz Olyan marásokat és műszaki kivitelű kilincseket tilos használni, amelyek ezektől az adatoktól eltérnek! 37
