1 FDC LÉGSZÁRÍTÓ HASZNÁLATI ÉS KEZELÉSI UTASÍTÁS 1

2 TARTALOMJEGYZÉK 1 Általános tudnivalók Elvi mőködés Jellemzık: Felhasználási terület: Mőszaki jellemzık: Mőszaki adatok: Használati utasítás Biztonsági elıírások A berendezés beüzemelése A készülék panelje A kondenzátum tartály kezelése A kondenzátum folyamatos elvezetése A berendezés tisztítása Szőrı tisztítása Víztartály tisztítása A víz kifolyok a készülékbıl Hibajelenségek...5 2

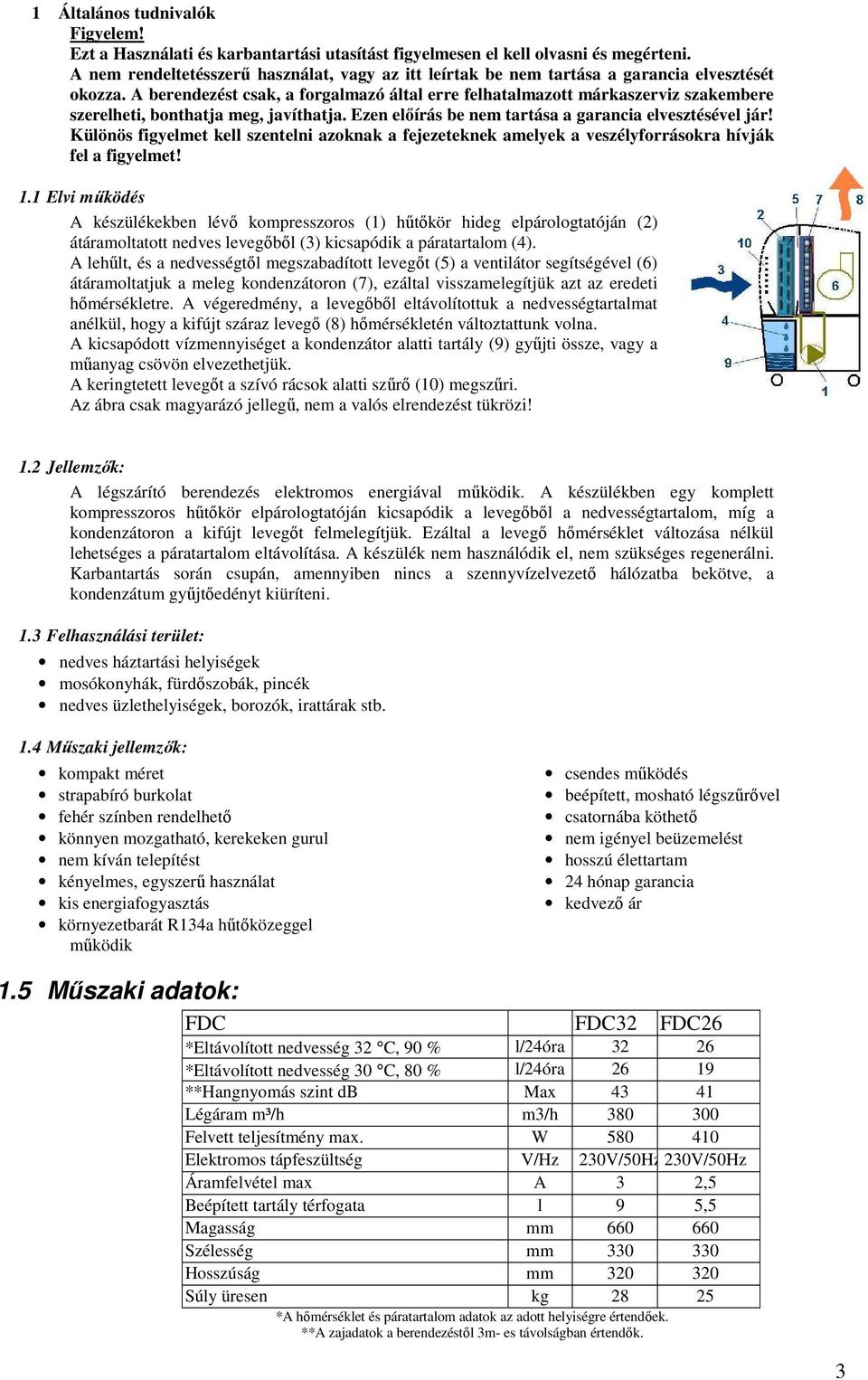

3 1 Általános tudnivalók Figyelem! Ezt a Használati és karbantartási utasítást figyelmesen el kell olvasni és megérteni. A nem rendeltetésszerő használat, vagy az itt leírtak be nem tartása a garancia elvesztését okozza. A berendezést csak, a forgalmazó által erre felhatalmazott márkaszerviz szakembere szerelheti, bonthatja meg, javíthatja. Ezen elıírás be nem tartása a garancia elvesztésével jár! Különös figyelmet kell szentelni azoknak a fejezeteknek amelyek a veszélyforrásokra hívják fel a figyelmet! 1.1 Elvi mőködés A készülékekben lévı kompresszoros (1) hőtıkör hideg elpárologtatóján (2) átáramoltatott nedves levegıbıl (3) kicsapódik a páratartalom (4). A lehőlt, és a nedvességtıl megszabadított levegıt (5) a ventilátor segítségével (6) átáramoltatjuk a meleg kondenzátoron (7), ezáltal visszamelegítjük azt az eredeti hımérsékletre. A végeredmény, a levegıbıl eltávolítottuk a nedvességtartalmat anélkül, hogy a kifújt száraz levegı (8) hımérsékletén változtattunk volna. A kicsapódott vízmennyiséget a kondenzátor alatti tartály (9) győjti össze, vagy a mőanyag csövön elvezethetjük. A keringtetett levegıt a szívó rácsok alatti szőrı (10) megszőri. Az ábra csak magyarázó jellegő, nem a valós elrendezést tükrözi! 1.2 Jellemzık: A légszárító berendezés elektromos energiával mőködik. A készülékben egy komplett kompresszoros hőtıkör elpárologtatóján kicsapódik a levegıbıl a nedvességtartalom, míg a kondenzátoron a kifújt levegıt felmelegítjük. Ezáltal a levegı hımérséklet változása nélkül lehetséges a páratartalom eltávolítása. A készülék nem használódik el, nem szükséges regenerálni. Karbantartás során csupán, amennyiben nincs a szennyvízelvezetı hálózatba bekötve, a kondenzátum győjtıedényt kiüríteni. 1.3 Felhasználási terület: nedves háztartási helyiségek mosókonyhák, fürdıszobák, pincék nedves üzlethelyiségek, borozók, irattárak stb. 1.4 Mőszaki jellemzık: kompakt méret strapabíró burkolat fehér színben rendelhetı könnyen mozgatható, kerekeken gurul nem kíván telepítést kényelmes, egyszerő használat kis energiafogyasztás környezetbarát R134a hőtıközeggel mőködik csendes mőködés beépített, mosható légszőrıvel csatornába köthetı nem igényel beüzemelést hosszú élettartam 24 hónap garancia kedvezı ár 1.5 Mőszaki adatok: FDC FDC32 FDC26 *Eltávolított nedvesség 32 C, 90 % l/24óra *Eltávolított nedvesség 30 C, 80 % l/24óra **Hangnyomás szint db Max Légáram m³/h m3/h Felvett teljesítmény max. W Elektromos tápfeszültség V/Hz 230V/50Hz 230V/50Hz Áramfelvétel max A 3 2,5 Beépített tartály térfogata l 9 5,5 Magasság mm Szélesség mm Hosszúság mm Súly üresen kg *A hımérséklet és páratartalom adatok az adott helyiségre értendıek. **A zajadatok a berendezéstıl 3m- es távolságban értendık. 3

4 2 Használati utasítás 2.1 Biztonsági elıírások Mielıtt bármilyen mőveletet végzünk a készüléken, a csatlakozót húzzuk ki a konnektorból, és ürítsük ki a kondenzátum tartályt. A nedves, beázott készülék áramütést okozhat. A készüléket ne használjuk kültérben. A készüléket óvni kell a vízcseppektıl, a légáramoltató rácsokon nem juthat be víz. A készülék burkolatát tilos megbontani. Ne tépjük ki a csatlakozóból az elektromos kábelt. A készüléken lévı gombokkal kapcsoljuk KI/BE a készüléket, ne az áramellátás megszakításával. Nem szabad tárgyakat dugni a forgó ventillátorba és a készülék belsejébe. Meghibásodás esetén hívjunk szakembert. 2.2 A berendezés beüzemelése A beüzemelés elıtt meg kell gyızıdni, hogy a készülék vízszintes alapon áll, a kondenzátum tartály a helyén van, a betáp kábel sértetlen Mőködési határok: + 5 C -55 C hımérséklet határok közt. A ki és bekapcsolás közt 3 perc a késleltetési idı. Az elektromos dugvillát csatlakoztassuk a konnektorba ( V/ 50 Hz). A készüléket a fal mellé állíthatjuk. Használaton kívül, a készülék betápkábelét ajánlatos felcsévélni. A készülék fölött legalább 1500 mm szabad teret kell biztosítani. 2.3 A készülék panelje A DUGALJ CSATLAKOZTATÁSA UTÁN A KÉSZÜLÉK ÖNELLENİRZÉST VÉGEZ, AMENNYIBEN MINDEN RENDBEN, A POWER LÁMPA VILÁGÍTANI KEZD. FULL LED: világít, ha a víztartály megtelt. POWER LED: világít, ha a készülék feszültség alatt van. RUNNING LED: folyamatosan világít ha a készülék párátlanító üzemmódban mőködik. A FULL és PAUSE LED-ek nem világítanak. PAUSE LED: Vörösen világít, ha a kompresszor indulásra kész, például leolvasztás utáni szünetben, amely 5 percig tart. Leolvasztás közben csak a ventilátor mőködik, a kompresszor nem. Forgatható gomb: Szoba relatív páratartalom szabályzására szolgáló gomb. Középen a skálázott forgatható gombbal beállíthatjuk a párátlanítási fokozatot. Minél nagyobb a beállított érték, annál szárazabra párátlanítja a helyiséget. Ha a gombot OFF állásba állítjuk a berendezést kikapcsoljuk. Ha a gombot CONT állásba állítjuk, a berendezés folyamatosan fog mőködni, a helyiség páratartalmától függetlenül. 4

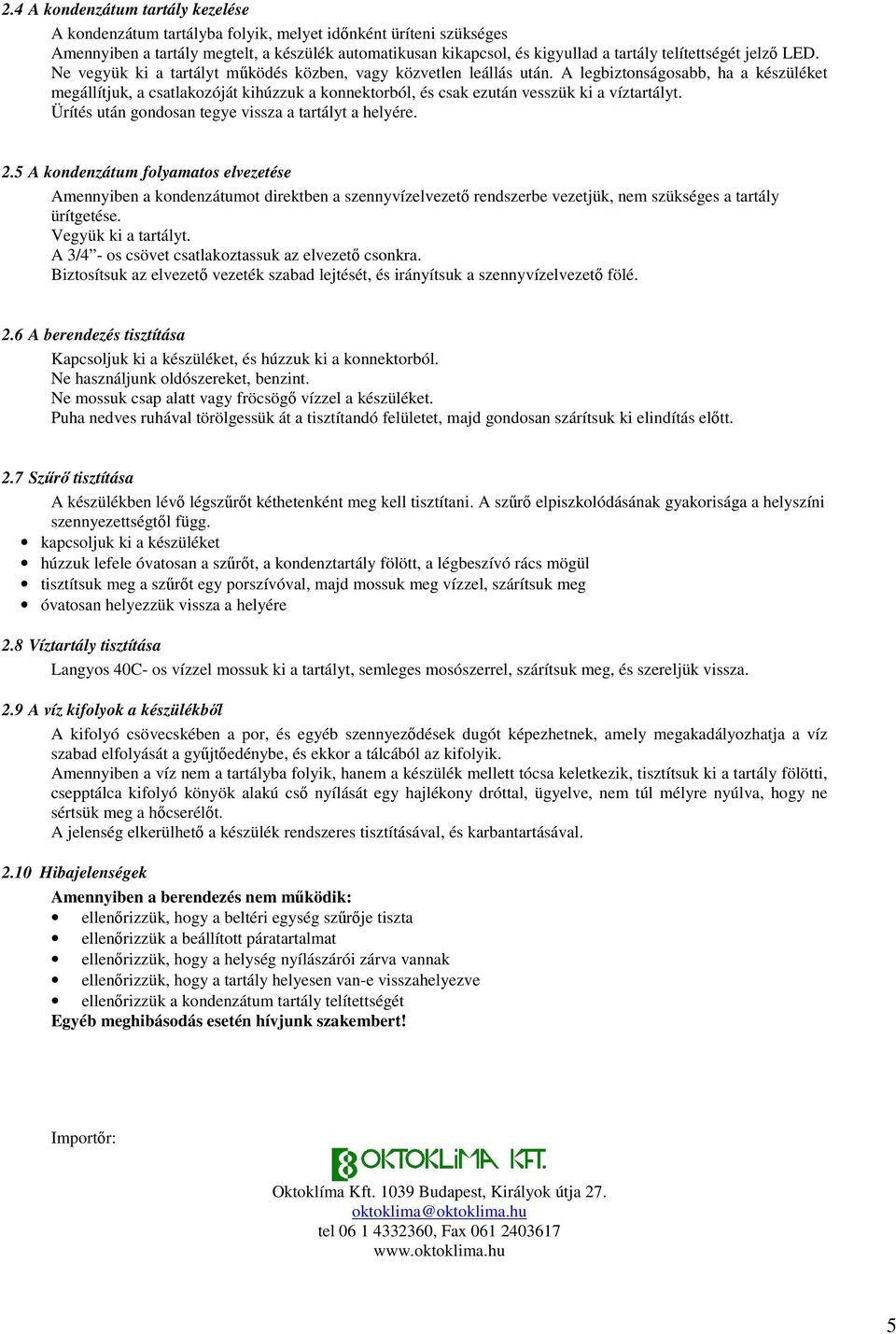

5 2.4 A kondenzátum tartály kezelése A kondenzátum tartályba folyik, melyet idınként üríteni szükséges Amennyiben a tartály megtelt, a készülék automatikusan kikapcsol, és kigyullad a tartály telítettségét jelzı LED. Ne vegyük ki a tartályt mőködés közben, vagy közvetlen leállás után. A legbiztonságosabb, ha a készüléket megállítjuk, a csatlakozóját kihúzzuk a konnektorból, és csak ezután vesszük ki a víztartályt. Ürítés után gondosan tegye vissza a tartályt a helyére. 2.5 A kondenzátum folyamatos elvezetése Amennyiben a kondenzátumot direktben a szennyvízelvezetı rendszerbe vezetjük, nem szükséges a tartály ürítgetése. Vegyük ki a tartályt. A 3/4 - os csövet csatlakoztassuk az elvezetı csonkra. Biztosítsuk az elvezetı vezeték szabad lejtését, és irányítsuk a szennyvízelvezetı fölé. 2.6 A berendezés tisztítása Kapcsoljuk ki a készüléket, és húzzuk ki a konnektorból. Ne használjunk oldószereket, benzint. Ne mossuk csap alatt vagy fröcsögı vízzel a készüléket. Puha nedves ruhával törölgessük át a tisztítandó felületet, majd gondosan szárítsuk ki elindítás elıtt. 2.7 Szőrı tisztítása A készülékben lévı légszőrıt kéthetenként meg kell tisztítani. A szőrı elpiszkolódásának gyakorisága a helyszíni szennyezettségtıl függ. kapcsoljuk ki a készüléket húzzuk lefele óvatosan a szőrıt, a kondenztartály fölött, a légbeszívó rács mögül tisztítsuk meg a szőrıt egy porszívóval, majd mossuk meg vízzel, szárítsuk meg óvatosan helyezzük vissza a helyére 2.8 Víztartály tisztítása Langyos 40C- os vízzel mossuk ki a tartályt, semleges mosószerrel, szárítsuk meg, és szereljük vissza. 2.9 A víz kifolyok a készülékbıl A kifolyó csövecskében a por, és egyéb szennyezıdések dugót képezhetnek, amely megakadályozhatja a víz szabad elfolyását a győjtıedénybe, és ekkor a tálcából az kifolyik. Amennyiben a víz nem a tartályba folyik, hanem a készülék mellett tócsa keletkezik, tisztítsuk ki a tartály fölötti, csepptálca kifolyó könyök alakú csı nyílását egy hajlékony dróttal, ügyelve, nem túl mélyre nyúlva, hogy ne sértsük meg a hıcserélıt. A jelenség elkerülhetı a készülék rendszeres tisztításával, és karbantartásával Hibajelenségek Amennyiben a berendezés nem mőködik: ellenırizzük, hogy a beltéri egység szőrıje tiszta ellenırizzük a beállított páratartalmat ellenırizzük, hogy a helység nyílászárói zárva vannak ellenırizzük, hogy a tartály helyesen van-e visszahelyezve ellenırizzük a kondenzátum tartály telítettségét Egyéb meghibásodás esetén hívjunk szakembert! Importır: Oktoklíma Kft Budapest, Királyok útja 27. oktoklima@oktoklima.hu tel , Fax
