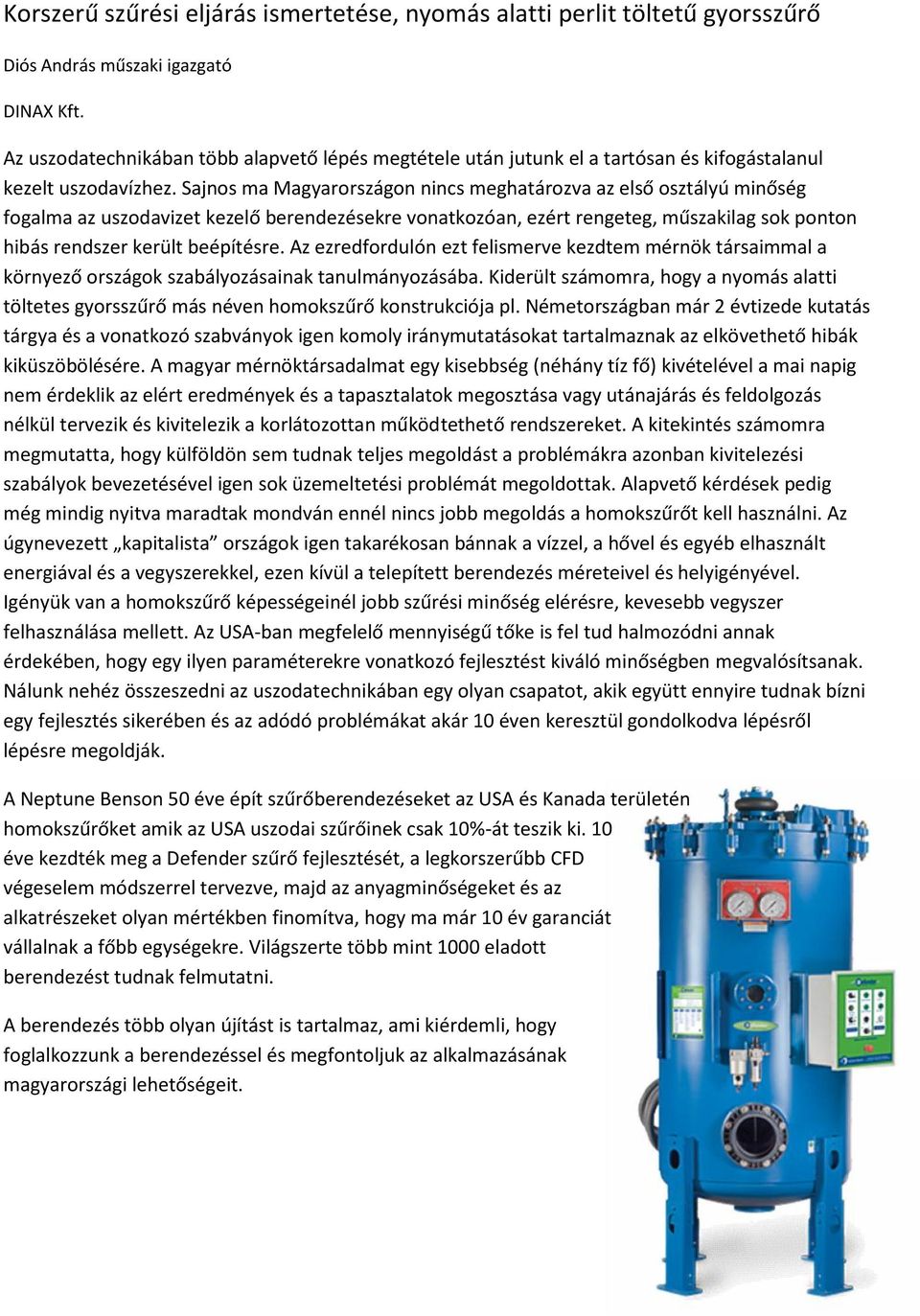

1 Korszerű szűrési eljárás ismertetése, nyomás alatti perlit töltetű gyorsszűrő Diós András műszaki igazgató DINAX Kft. Az uszodatechnikában több alapvető lépés megtétele után jutunk el a tartósan és kifogástalanul kezelt uszodavízhez. Sajnos ma Magyarországon nincs meghatározva az első osztályú minőség fogalma az uszodavizet kezelő berendezésekre vonatkozóan, ezért rengeteg, műszakilag sok ponton hibás rendszer került beépítésre. Az ezredfordulón ezt felismerve kezdtem mérnök társaimmal a környező országok szabályozásainak tanulmányozásába. Kiderült számomra, hogy a nyomás alatti töltetes gyorsszűrő más néven homokszűrő konstrukciója pl. Németországban már 2 évtizede kutatás tárgya és a vonatkozó szabványok igen komoly iránymutatásokat tartalmaznak az elkövethető hibák kiküszöbölésére. A magyar mérnöktársadalmat egy kisebbség (néhány tíz fő) kivételével a mai napig nem érdeklik az elért eredmények és a tapasztalatok megosztása vagy utánajárás és feldolgozás nélkül tervezik és kivitelezik a korlátozottan működtethető rendszereket. A kitekintés számomra megmutatta, hogy külföldön sem tudnak teljes megoldást a problémákra azonban kivitelezési szabályok bevezetésével igen sok üzemeltetési problémát megoldottak. Alapvető kérdések pedig még mindig nyitva maradtak mondván ennél nincs jobb megoldás a homokszűrőt kell használni. Az úgynevezett kapitalista országok igen takarékosan bánnak a vízzel, a hővel és egyéb elhasznált energiával és a vegyszerekkel, ezen kívül a telepített berendezés méreteivel és helyigényével. Igényük van a homokszűrő képességeinél jobb szűrési minőség elérésre, kevesebb vegyszer felhasználása mellett. Az USA-ban megfelelő mennyiségű tőke is fel tud halmozódni annak érdekében, hogy egy ilyen paraméterekre vonatkozó fejlesztést kiváló minőségben megvalósítsanak. Nálunk nehéz összeszedni az uszodatechnikában egy olyan csapatot, akik együtt ennyire tudnak bízni egy fejlesztés sikerében és az adódó problémákat akár 10 éven keresztül gondolkodva lépésről lépésre megoldják. A Neptune Benson 50 éve épít szűrőberendezéseket az USA és Kanada területén homokszűrőket amik az USA uszodai szűrőinek csak 10%-át teszik ki. 10 éve kezdték meg a Defender szűrő fejlesztését, a legkorszerűbb CFD végeselem módszerrel tervezve, majd az anyagminőségeket és az alkatrészeket olyan mértékben finomítva, hogy ma már 10 év garanciát vállalnak a főbb egységekre. Világszerte több mint 1000 eladott berendezést tudnak felmutatni. A berendezés több olyan újítást is tartalmaz, ami kiérdemli, hogy foglalkozzunk a berendezéssel és megfontoljuk az alkalmazásának magyarországi lehetőségeit.

2 A szűrő berendezés egy nyomás alatti gyorsszűrő, felületi szűréssel. A homokszűrő berendezéstől annyiban különbözik, hogy a szűrési sebesség 30m/h helyett m/h, és mélységi szűrés helyett felületi szűrést alkalmaz. A nyersvíz a szűrő alsócsonkján jut be a szűrőbe szemben a homokszűrésnél alkalmazott felülről lefelé történő szűréssel. A beáramlott víz áthalad a szűrő csöveken melyek 3mm vastag perlit réteget tartanak magukon. A perlit segítségével a szűrési finomság 1 mikron alatti. A szűrő berendezés különlegessége a speciális és igen részletesen kidolgozott öblítési és tisztítási folyamatok. A napi tisztítás egy lüktetéses perlit réteg leverésből és egy cirkulációból áll, az így újra rendezett perlit ismét kiváló szűrést biztosít. 2-8 hetente szükséges a perlit cseréje a táblázatban megadott mennyiségben és évente szükséges a berendezés alapos tisztítása erre is külön vezérlő program van, ami elvégzi a folyamatot. A szűrő helyigénye igen kicsi a táblázatban is látható átmérőkben kapható, a homokszűrőkhöz képest kiemelkedően nagy szűrési térfogatárammal. A berendezések kizárólag frekvenciaváltós szivattyúval kerülnek telepítésre mivel igen tág térfogatáram tartományban képesek működni a legkisebb és legnagyobb térfogatáram között egy berendezésen belül 1:3 az arány.

3 Így jelentős energia takarítható meg a víz felhasználás optimális értéken tartásával, beáramló hidegvíz fűtési igényének elmaradásával, a frissvízhez szükséges és a lebegőanyagok és a lebegőanyagok által kialakuló biofilm miatti vegyszer felhasználás csökkenésével. Mivel a visszamosó víz mennyisége minimális ezért a szűrő környezetében nem kell, szennyvíz tároló szintkülönbség esetén nem kell külön szennyvíz átemelő mű, és a szennyvíz csövek mérte is jelentősen több dimenzióval csökkenthető. A frissvíz mennyisége a nyomás alatti perlit töltetű gyorsszűrő esetében nincs összefüggésben a szűrő öblítővizével. Homokszűrő esetén sokszor 5% kötelező napi vízfrissítés helyett 10-12% jön ki, mert a szűrők visszamosó vize ekkora vízmennyiséget igényel. Megszűnhet az az érvelés, hogy a szűrő úgyis elhasználja a vizet nincs lehetőség korszerű frissvízgazdálkodásra. A nyomás alatti perlit töltetű gyorsszűrő kiegészítője lehet Magyarországon egy fajlagos vezetőképesség mérővel automatizált frissvíz után pótló rendszer, amivel minimális beruházási költség mellett, ha ezt a hatósággal is sikerül elfogadtatni a fajlagos vezetőképesség, vagyis az ezzel arányos változó oldott ásványi anyag tartalom növekedésének arányában lehet a frissvíz utánpótlásról gondoskodni. Az így használt medence vize az éves vízcserekor is ugyanolyan állapotú lesz, mint feltöltéskor, és a felhasznált víz mennyisége a használattól függően optimális lesz nem lesz se sok se kevés. az így

4 A nyomás alatti perlit töltetű gyorsszűrő mérete a homokszűrő beépítési helyigényének csupán 25%- a, ezért a beruházások épület igénye csökken, felújítások esetén gépház más célra hasznosítható például elhelyezhető benne a hőszivattyú vagy hőenergia hasznosító berendezés, mellyel további energia takarítható meg. A szűrő főbb elemei az előnyöket megfigyelve: flexibilis csövek: a szűrés ezen a ponton zajlik Szűrőelemek A Flexibilis csöveink T304L rozsdamentes acélból készülnek (opcionálisan T316L), tartós poliészter szövet borítással. Sosem kellett egyet sem elhasználódás miatt kicserélni. Más rendszerek merev műanyagból készülnek, és az O-gyűrűk és a hálók költséges cserére illetve gyakori karbantartásra szorulnak. műgyantával bélelt szűrőtartály beépített fedél emelő daruval: a tartály kialakítása lehetővé teszi, hogy a szűrőben egyenletes áramlás alakuljon ki ebben segít a perforált elosztó cső is, a karbantartások esetén a tartály fedeléhez nem kell külön daru azt a saját emelő-berendezéssel mozgatni lehet így a szűrő környezetében nem kell jelentős szabad tereket hagyni. lüktető gumi elem: ez az elem végzi egy kompresszor segítségével a tisztás során azt a kulcsfontosságú lépést, amikor a flexibilis csövekről leverődik a szűrőanyag vagyis a perlit. hidraulikus vákuum szivattyú: az áramló víz energiájával szívja fel a zsákból a szűrőanyagot (perlit) és juttatja el a tartályba. Vezérlő automatika: a berendezés összes folyamata a kezelőpanelról indítható az automatikus szerelvények elvégzik az átváltásokat, a személyzet jelenléte csak néhány karbantartási funkció működtetése esetén szükséges pl: szűrőanyag felszívás. Az lüktetési ciklus leírása: Ahogy a BUMP (lüktető) gumipumpa leereszt (A), a cső burkolata lesüllyed, és ezáltal meglazítja a szűrőanyagot és az összegyűjtött hulladékot. A BUMP (lüktető) gumipumpa újra-felfúvódása (B) megemeli a cső burkolatát és a vizet a Flexibilis csövekbe kényszeríti, ezáltal finoman kitágítva azokat, hogy az összes anyag teljes mértékben leváljon és távozzon. Ez a lüktetés 10 db pulzálásból áll, hogy biztosítsa a teljes megtisztulást. A BUMP ciklus lejátszódása után a szűrőberendezés automatikusan bevonja a Flexibilis csöveket és újraindítja a szűrőciklust. A BUMP létfontosságú funkció annak érdekében, hogy elérjük a kiváló szintű szűrést és a legtöbbet hozzuk ki minden szűrőciklusból.

5 Konkrét projekt bemutatása: 2013 FINA-világbajnokság Helyszín: Barcelona, Spanyolország 2013-ban a Nemzetközi Úszószövetség, a FINA, a spanyolországi Barcelonában rendezte meg az úszó világbajnokságot. A Neptune-Benson-t választották ki, hogy a díjnyertes Defender regeneratív média szűrőiket biztosítsák a rangos eseményre. 1. Korábban: hagyományos homokszűrők 18db Most: Defender szűrők (2 db) A nyomás alatti perlit töltetű gyorsszűrő az üzemeltetők számára könnyű telepítést, üzembe helyezést és karbantartást nyújt, a legalacsonyabb életciklus-költségen. Jelenleg az iparág legkomplexebben fejlesztett és leginkább az üzemeltetők igényeire szabott szűrője. Egyben a tervezési feladatokat is jelentősen egyszerűsíti a már említett előnyök biztosításával. Meggyőződésem, hogy van olyan uszodai, vagy élmény illetve gyógyfürdős alkalmazás ahol a rekonstrukció illetve új építés során indokolt egy ilyen innovatív korszerű berendezés telepítése, és az üzemeltetők elégedetten fogják használni igazlova a már külföldön bizonyított hatékonysági mutatókat.
