Mûszertan

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "205 00 00 00 Mûszertan"

Átírás

1 1. oldal Mûszertan A sebességmérõ olyan szelencés mûszer, mely nyitott Vidi szelence segítségével méri a repülõgép levegõhöz viszonyított sebességét olyan szelencés mûszer, mely zárt Aneroid szelence segítségével méri a repülõgép levegõhöz viszonyított sebességét olyan szelencés mûszer, melyrõl leolvasható a repülõgép föld feletti sebessége Mûszertan A sebességmérõ a repülõgép relatív sebességét mutatja a repülõgép emelkedési sebességét mutatja a repülõgép föld feletti sebességét mutatja Mûszertan A sebességmérõ nem mentes sem a mechanikai sem a beépítési hibától beépítési hibától mentes mérõmûszer mechanikai és beépítési hibáktól mentes mérõmûszer Mûszertan A sebességmérés elve az össz. nyomás és a statikus nyomás különbségének a mérésén alapszik (amit dinamikus nyomásnak nevezünk) a levegõ összenyomhatatlanságán alapszik a levegõ összenyomhatóságán alapszik Mûszertan Az egyszerû sebességmérés vidi szelencével történik aneroid szelencével történik aneroid és vidi szelencével történik

2 2. oldal Mûszertan Melyik helyes a következõ állítások közül? A tényleges repülési sebességet a hajtómû vonóereje, vagy tolóereje hozza létre és a gép hossztengelyével egyirányú Az önsebesség, vagy más néven utazó sebesség a repülõgép föld feletti sebessége egy ponthoz viszonyítva A szélsebesség a navigációs szélháromszög eredõ vektora, amely nincs befolyással a repülõgép sebességére Mûszertan Ezen a sebességen a legkisebb az 1 km-re esõ üzemanyag fogyasztás, így a legnagyobb távolság lerepülését biztosítja. Az Optimális utazósebesség, ami valamivel nagyobb, mint a Gazdaságos utazósebesség A Gazdaságos utazósebesség A Lebegési sebesség Mûszertan Melyik a Gazdaságos utazósebesség? A legkisebb hajtómûteljesítménnyel történõ vízszintes repülés, amikor az idõegységre esõ üzemanyag-fogyasztás a legkisebb. Ez a sebesség a leghosszabb repülési idõt biztosítja. A repülõgép legynagyobb vízszintes repülési sebessége, mellyel az adott távolságot a legrövidebb idõ alatt lehet lerepülni. Amellyel a repülõgép még vízszintesen repülni képes Mûszertan Az egyszerû magasságmérés...szelencével történik. aneroid vidi vidi és aneroid Mûszertan A barometrikus módszerrel történõ magassságmérés elvének alapja: a légnyomás mérése a légsûrûség mérése a magasság mérése

3 3. oldal Mûszertan A magasság növekedésével a légnyomás értéke csökken nõ állandó Mûszertan A repülõtér egy adott pontjának (vonatkozási pontjának) a tengerszintre átszámított légnyomásértéke a... QNH QFE QNE QDR Mûszertan Egy adott repülõtér meghatározott pontján mért légnyomás jelölésére a... szolgál. QFE QNH QTE QUJ Mûszertan Az 1013,25 mb (760 Hgmm, Hginch) nyomásértékre beállított magasságmérõrõl leolvasott magasságot... nevezzük. repülési szint szerinti magasságnak QNH magasságnak QFE magasságnak Mûszertan A variométer az emelkedés, ill. süllyedés mértékének a sebességét méri. a gyorsulás mértékét méri. a külsõ hõmérsékletet méri.

4 4. oldal Mûszertan A variométer mûködési elve a statikus nyomáskiegyenlítõdés késleltetésének elvén alapszik. a dinamikus nyomás mérésén alapszik. a statikus nyomás mérésén alapszik Mûszertan A szelencés variométerben vidi szelence található. aneroid szelence található. Bourdon-csõ található Mûszertan A variométerek a három közül bármelyik lehet. csak szelencés mûszerek. csak torlólemezes-lapátos mûszerek. elektromos mûszerek Mûszertan Az elfordulásjelzõ pörgettyûje hány szabadságfokú és milyen tengelyhelyzetû? kettõ szabadságfokú, vízszintes tengelyhelyzetû három szabadságfokú, vízszintes tengelyhelyzetû kettõ szabadságfokú, függõleges tengelyhelyzetû egy szabadságfokú, függõleges tengelyhelyzetû Mûszertan Az elfordulásjelzõ a repülõgép függõleges tengely körüli elfordulás irányát és szögsebességét jelzi. hossztengely körüli elfordulás értékét jelzi. kereszttengely körüli elfordulás szögsebességét jelzi.

5 5. oldal Mûszertan A mûhorizont pörgettyûje hány szabadságfokú és milyen tengelyhelyzetû? három szabadságfokú, függõleges tengelyhelyzetû három szabadságfokú, vízszintes tengelyhelyzetû egy szabadságfokú, vízszintes tengelyhelyzetû egy szabadságfokú, függõleges tengelyhelyzetû Mûszertan A mûhorizont a repülõgép horizonthoz képesti helyzetét méri. nem valós horizontját mutatja. kommunikációs berendezése Mûszertan A pörgettyûs iránytartó három szabadságfokú, vízszintes tengelyhelyzetû három szabadságfokú, függõleges tengelyhelyzetû két szabadságfokú, vízszintes tengelyhelyzetû négy szabadságfokú, függõleges tengelyhelyzetû Mûszertan A Föld mágneses pólusai nem esnek egybe a földrajzi pólusokkal, a mágneses pólusok a földrajzi pólusok körül vándorolnak. egybeesnek a földrajzi pólusokkal. nem esnek egybe a földrajzi pólusokkal, a földrajzi pólusok a mágneses pólusok körül vándorolnak Mûszertan A mágneses lehajlás (inklináció) A Föld mágneses erõvonalának iránya és a vízszintes által bezárt szög. a földrajzi és a mágneses észak iránya által bezárt szög. a repülõgép vas és elektromos alkatrészeinek hatására visszamaradt iránytû hiba.

6 6. oldal Mûszertan A mágneses elhajlás (deklináció) a földrajzi és a mágneses észak iránya által bezárt szög. a Föld mágneses erõvonalának iránya és a vízszintes által bezárt szög. a repülõgép vas és elektromos alkatrészeinek hatására visszamaradt iránytû hiba Mûszertan A deviáció a repülõgép vas és elektromos alkatrészeinek hatására visszamaradt iránytû hiba. a földrajzi és a mágneses észak iránya által bezárt szög. a Föld mágneses erõvonalának iránya és a vízszintes által bezárt szög Mûszertan Az izogon vonalak az azonos mágneses elhajlással rendelkezõ pontokat kötik össze. az azonos mágneses lehajlással rendelkezõ pontokat kötik össze. a nulla mágneses elhajlású pontokat kötik össze Mûszertan A mágneses iránytû melyik hibáját korrigálják a kompenzáló helyeken a kis mágnesvégû csavarok segítségével? A deviáció miatti hibáját. A súrlódási hibáját. A gyorsulási hibáját. A forduló hibát Mûszertan A repülõgép akkumulátora tartalék áramforrás, egyenfeszültségû. fõ áramforrás, egyenfeszültségû. vész áramforrás, váltakozó feszültségû.

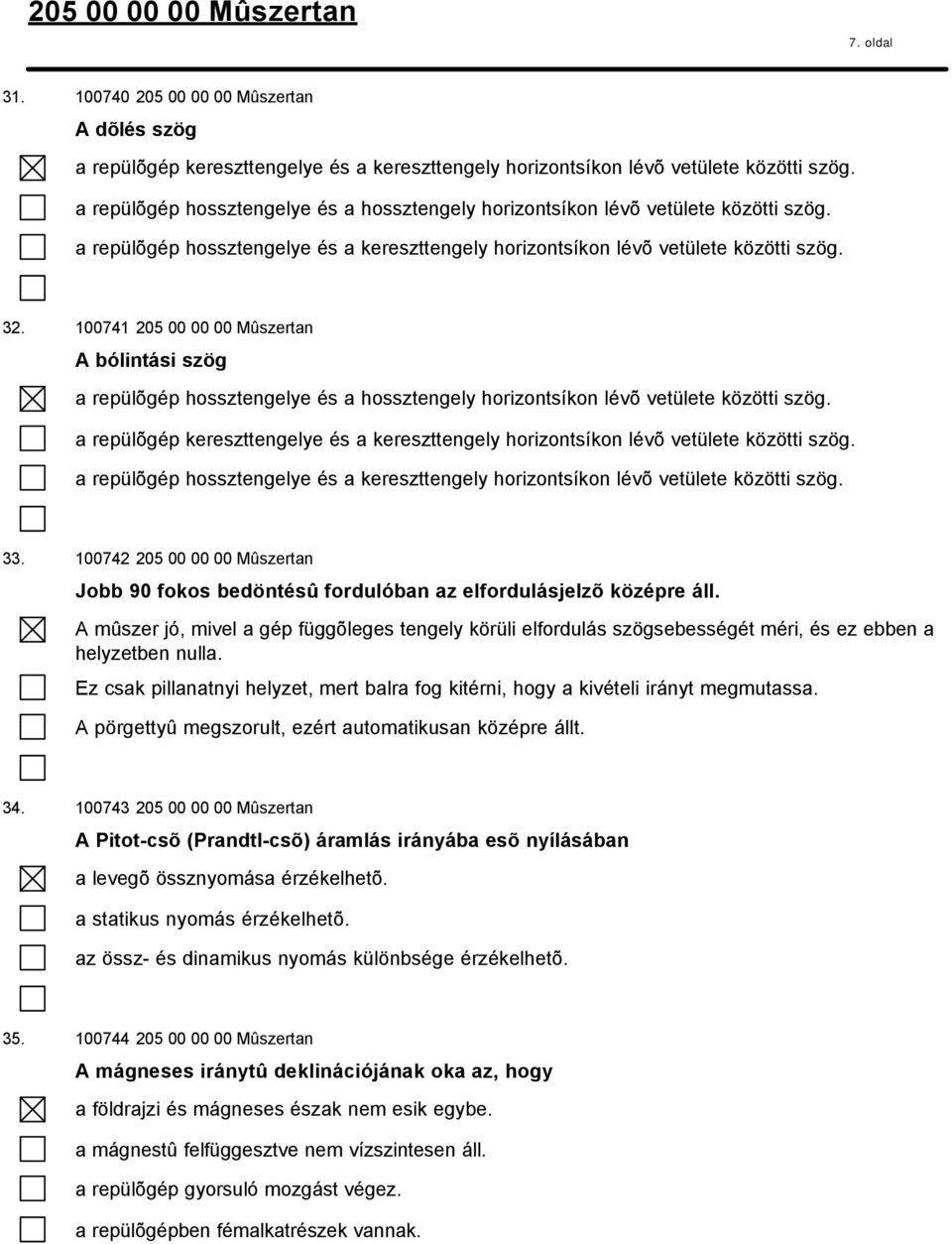

7 7. oldal Mûszertan A dõlés szög a repülõgép kereszttengelye és a kereszttengely horizontsíkon lévõ vetülete közötti szög. a repülõgép hossztengelye és a hossztengely horizontsíkon lévõ vetülete közötti szög. a repülõgép hossztengelye és a kereszttengely horizontsíkon lévõ vetülete közötti szög Mûszertan A bólintási szög a repülõgép hossztengelye és a hossztengely horizontsíkon lévõ vetülete közötti szög. a repülõgép kereszttengelye és a kereszttengely horizontsíkon lévõ vetülete közötti szög. a repülõgép hossztengelye és a kereszttengely horizontsíkon lévõ vetülete közötti szög Mûszertan Jobb 90 fokos bedöntésû fordulóban az elfordulásjelzõ középre áll. A mûszer jó, mivel a gép függõleges tengely körüli elfordulás szögsebességét méri, és ez ebben a helyzetben nulla. Ez csak pillanatnyi helyzet, mert balra fog kitérni, hogy a kivételi irányt megmutassa. A pörgettyû megszorult, ezért automatikusan középre állt Mûszertan A Pitot-csõ (Prandtl-csõ) áramlás irányába esõ nyílásában a levegõ össznyomása érzékelhetõ. a statikus nyomás érzékelhetõ. az össz- és dinamikus nyomás különbsége érzékelhetõ Mûszertan A mágneses iránytû deklinációjának oka az, hogy a földrajzi és mágneses észak nem esik egybe. a mágnestû felfüggesztve nem vízszintesen áll. a repülõgép gyorsuló mozgást végez. a repülõgépben fémalkatrészek vannak.

8 8. oldal Mûszertan Látással végrehajtott bal fordulóban az egyenfeszültségû elfordulásjelzõ jobbra tér ki. Mire következtet? A mûszer áramforrását fordított polaritással kötötték be. A pörgettyû csapágy akad. Kicsi az akkumulátor feszültsége. A mûszer jó, mert fordulóban azt mutatja, merre kell csûrni a forduló megszüntetéséhez Mûszertan A Pitot-csõ (Prandtl-csõ) áramlásra merõleges furatában a statikus nyomás érzékelhetõ. a dinamikus és statikus nyomás különbsége érzékelhetõ. az össznyomás érzékelhetõ. vákuum van.
