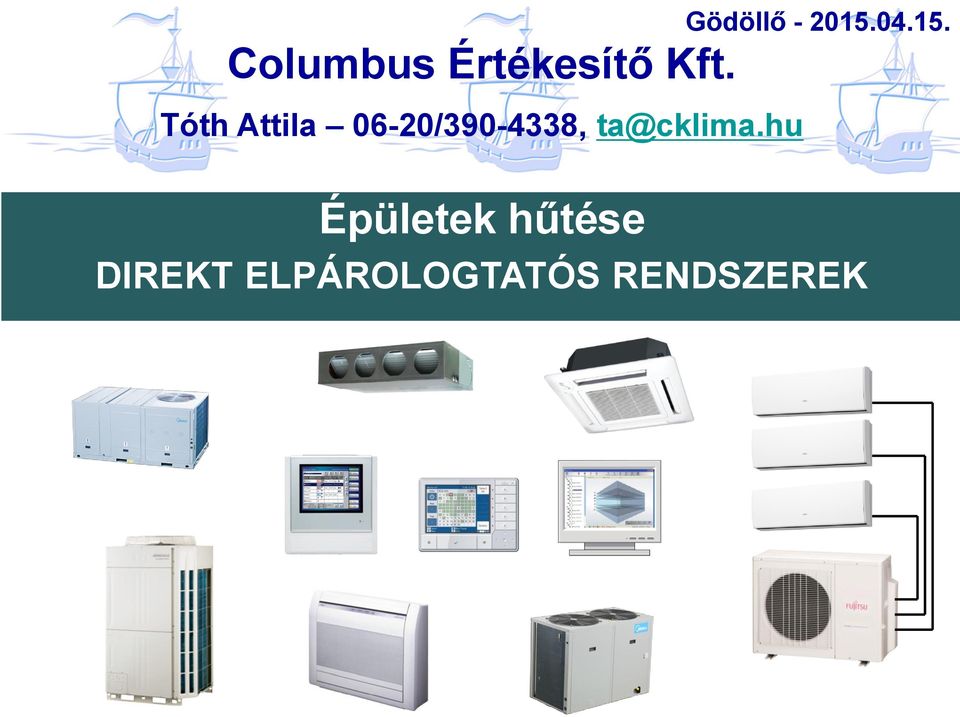

1 Gödöllő Columbus Értékesítő Kft. Tóth Attila 06-20/ , ta@cklima.hu Épületek hűtése DIREKT ELPÁROLOGTATÓS RENDSZEREK

2 A hűtőköri rendszer működésének fontos tényezői H - log P Mollier diagram (Entalpia / nyomás) Túlhűtött zóna expanzió 3 4 kondenzáció elpárolgás 1 2 Kevert folyadék-gőz zóna Túlhevített gőz zóna Telített folyadék határ Telített gőz határ

3 A hűtőköri rendszer működésének fontos tényezői H - log P Mollier diagram Névleges állapot (valós eset) HŰTÉS Tkülső=35 C /Tbelső=27 100% kihasználtság Valós működési eset a csővezeték, a kompresszor magasi ill. alacsony nyomás szelep nyomásveszteségeit figyelembe véve.

4 A hűtőköri rendszer működésének fontos tényezői Folyadék túlhűtés mértéke Kondenzációs hőmérséklet Kompresszor nyomó oldali hőmérséklet Nyomó oldali (magas) nyomás Túlhevítés Elpárolgási (alacsony) nyomás Elpárolgási hőmérséklet Gőz túlhevítési mértéke

5 Mi a hőszivattyú? A hőszivattyú egy termikus gép", ami kihasznál egy természetes hőforrást (levegő, víz vagy föld alatti) Hőt von el a forrásoldalról, a hűtőközeg elpárolog az alacsonymású hőcserélőn A kompresszió során hűtőközeg eléri a megfelelő nyomást, hogy elindulhasson a kondenzációs fázis Felhasználói oldal Forrás oldal A forrástól érkezett hőmennyiség a kondenzátorom keresztül leadásra, hasznosításra kerül. Folyadék Expanzió, állandó entalpia mellett Gáz Folyadék + gáz

6 Energetikai jellemzők NÉVLEGES körülmények mellett a hűtő és hőszivattyú berendezés hatékonysági tényezője a termikus teljesítmény és az elektromosan felvett teljesítmény hányadosa. EER P P Ter mikus Felvett COP P P Termikus Felvett Az EER és a COP számításánál az UNI-EN-ISO irányelv szerint a felvett teljesítménybe beleszámolandó: Kompresszorok áramfelvétele Ventilátorok áramfelvétele A hűtési hőcserélő ellenállásának legyőzésekor a szivattyúk áramfelvétele A kiegészítő elektromos berendezések teljesítményfelvétele (szabályzók, relék, távadók stb.)

7 Energetikai jellemzők Kondenz hő (Hc) Kompresszoros körfolyamatnál 1 4 EER P C C COP H P C EER 1 Elpárolgási hő (Cc) Kompressziós munka (P)

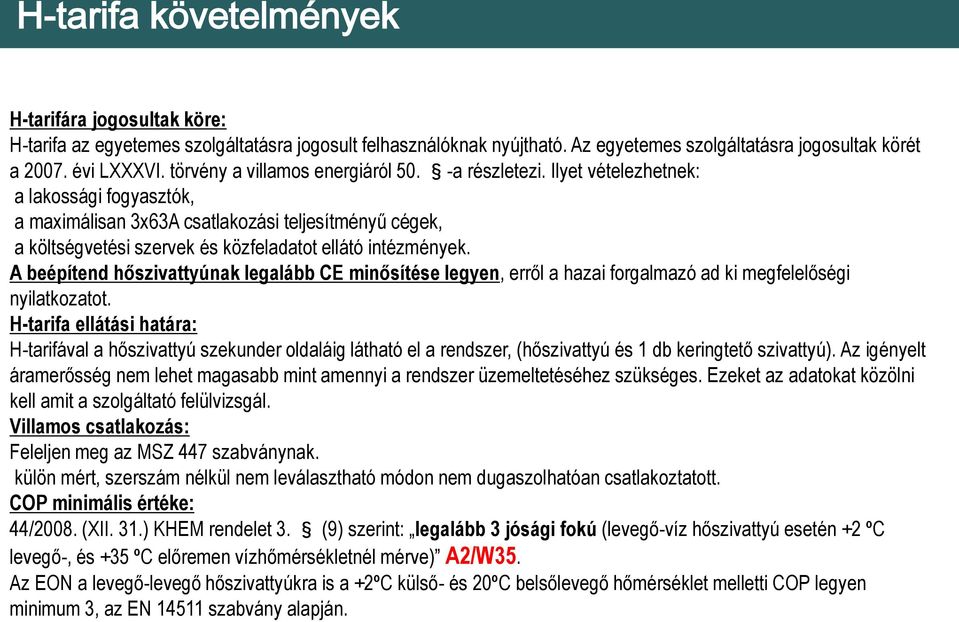

8 H-tarifa követelmények H-tarifára jogosultak köre: H-tarifa az egyetemes szolgáltatásra jogosult felhasználóknak nyújtható. Az egyetemes szolgáltatásra jogosultak körét a évi LXXXVI. törvény a villamos energiáról 50. -a részletezi. Ilyet vételezhetnek: a lakossági fogyasztók, a maximálisan 3x63A csatlakozási teljesítményű cégek, a költségvetési szervek és közfeladatot ellátó intézmények. A beépítend hőszivattyúnak legalább CE minősítése legyen, erről a hazai forgalmazó ad ki megfelelőségi nyilatkozatot. H-tarifa ellátási határa: H-tarifával a hőszivattyú szekunder oldaláig látható el a rendszer, (hőszivattyú és 1 db keringtető szivattyú). Az igényelt áramerősség nem lehet magasabb mint amennyi a rendszer üzemeltetéséhez szükséges. Ezeket az adatokat közölni kell amit a szolgáltató felülvizsgál. Villamos csatlakozás: Feleljen meg az MSZ 447 szabványnak. külön mért, szerszám nélkül nem leválasztható módon nem dugaszolhatóan csatlakoztatott. COP minimális értéke: 44/2008. (XII. 31.) KHEM rendelet 3. (9) szerint: legalább 3 jósági fokú (levegő-víz hőszivattyú esetén +2 ºC levegő-, és +35 ºC előremen vízhőmérsékletnél mérve) A2/W35. Az EON a levegő-levegő hőszivattyúkra is a +2ºC külső- és 20ºC belsőlevegő hőmérséklet melletti COP legyen minimum 3, az EN szabvány alapján.

9 EU klíma akció terv ErP (Energy-related Products) lot % -20% 20% Kevesebb primer energia Kevesebb CO2 kibocsátás Megújuló energia rész növelése Épület energetikai előírások Környezettudatos energiahatékony termékek (Energy related products): vízmelegítők, bojlerek, légkondícionálók, ventilátorok Energia címkék Fluor tartalmú, üvegház hatású gázok szabályozása (F gáz rendelet) Megújuló energia források előírásai, aerotermikus, hidrotermikus és geotermikus energiák Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved.

10 Inverter technológia, fokozatmentesség A klímák teret hódítanak nemcsak a hűtésben,a fűtésben is. Az inverter technológiával néhány alapvető probléma megoldásra került, amely a hagyományos klímák használata során még létezett. A hagyományos klímák problémái voltak: 1. Alacsony környezeti hőmérsékletnél csökkent a berendezés fűtési teljesítménye. 2. Hosszabb időt vett igénybe a beállított hőmérséklet elérése. 3. A helyiség hőmérséklete nagymértékben változott a kompresszor kikapcsolása után. Ez egyenetlen hőmérséklet eloszláshoz és rossz hőérzethez vezetett. 4. A kompesszor motor az üzemi áram akár háromszorosával is terhelhette a hálózatot.

11 Inverter technológia, fokozatmentesség Helyiség hőmérséklet (C fok) Room temperature (deg.) Hagyományos modell Inverter Beállított hőmérséklet 3 C fok Beállított hőmérséklet 1 C fok A KOMPRESSZOR FORDULATA A KOMPRESSZOR FORDULATA 40 min. Time 20 min. Time *Összehasonlítás 24000BTU Modelnél A hőmérsékleteloszlás a helyiségben egyenletessé válik, mivel a Kívánt hőmérséklet elérése esetén nem kapcsol ki a kompresszor. A hőmérsékletet a fordulatszám változtatásával finoman tartja. A kompresszormotor fordulatszáma változik: Az indulás után a hőmérséklet-felfutási periódus akár felére is csökkenhet a kezdeti magas fordulatú üzemnek köszönhetően.

12 Inverter technológia, fokozatmentesség Egyszerűsített Inverter séma Egyfázisú feszültség SIMÍTOTT EGYENÁRAM Változó feszültség és frekvencia Váltóáramú Betáp DIÓDA HÍD a b ELLENÁLLÁS TEKERCS AKTÍV SZŰRŐ MODUL (AFM) c d Kondenzátor Integrált betáp egység (IPM) e Motor KONVERTER SZABÁLYOZÁSI KÖR (MIKRO PROCESSZOR) TELJESÍTMÉNY JAVÍTÓ KÖR INVERTER

13 DIREKT ELPÁROLOGTATÓS RENDSZEREK KIVITELEI

14 DIREKT ELPÁROLOGTATÓS RENDSZEREK KIVITELEI Különbség: az elektronikus expanziós szelep elhelyezése A teljesítmény, a kapcsolódó beltérik száma és a csőhossz függvényében A hűtőköri szabályozás lényege mindhárom esetben ugyanaz 14

15 Egyszerű hőszivattyús klíma hűtőköri sémája Hűtés Hőszivattyúzás Beltéri hőcserélő BELTÉRI 4- utú szelep KÜLTÉRI Szűrő Kompresszor Tároló trtály Kapillárcső Kültéri hőcserélő

16 (magas) oldalfali beltéri egységek Flagship sorozat Magas hatékonyság No.1 Powerful heating sorozat Magas fűtőtelj. hideg környezetben is Standard sorozat Új, rendkívül vékony kialakítás Eco sorozat Kedvező árfekvésű Hi-End Series Flag ship Indoor unit Feature Magas hatékonyság High efficiency & Powerful heating Energia takarékos funkciók Automatikus szűrő tisztítás & Human sensor Teljesítmény (kw) 2,2 2,5 3,5 4,0 5,2 7,1 EER COP ,2 Std. Eco. Powerful Heating sorozat Standard sorozat Eco sorozat Új modell Új megjelenés Magas COP & Fűtő teljesítm. Slim & Flat kialakítás Human sensor Magas EER és COP Új, vékony kialakítás Az új multi rendszerekhez is csatlakoztatható beltéri egységek Alap funkciók, egyszerű, gazdaságos kivitel EER COP EER COP

17 (magas) oldalfali beltéri egységek PRÉMIUM sorozat Flat & Slim kialakítás (Automatikusan nyíló panel) Magas hatékonyság Human sensor (Mozgás érzékelő) Heti programozás infra távirányítóval Fokozott légszűrés Alacsony zajszintű üzemmód Temperálási funkció Magas COP

18 Multi inverteres rendszerek

19 Multi inverteres rendszerek 2,3,4,5 és 8 beltéris rendszerek Type Névleges teljesítmény (kw) beltéri 3 beltéri AOYG14LAC2 AOYG18LAC2 AOYG18LAT3 AOYG24LAT3 4 beltéri AOYG30LAT4 5 beltéri 8 beltéri Osztódobozos modell AOYG45LAT8 7

20 8 Beltéris Multi rendszer Csatlakoztatható 2~8 beltéri egység (20 beltéri model,6 típus) Teljesítmény 14 kw (80~130% csatlakoztatható beltéri egység összteljesítmény) Beltéri egységek Kültéri egység 3-Zónás Osztódoboz 2-Zónás Osztódoboz Elágazóidom készlet

21 8 Beltéris Multi rendszer

22 8 Beltéris Multi rendszer Osztódoboz elrendezés

23 Kereskedelmi, kiskereskedelmi alkalmazások 8-16 kw-os egységek 15 C-ig hűtenek! Szerver alkalmazásokhoz

24 Légcsatornázható modell duct 238mm 198mm Cseppvíz szivattyú - Álmennyezet fölötti/parapet elhelyezés -Lapos kialakítás -OPCIÓ: Beépített cseppvízszivattyú -Függőleges ill vízszintes beépítési lehetőség -Opcionális légterelő rács Kétféle telepítési mód - alkalmazás: házak, hotelek, irodák álmennyezet fölé Mennyezeti (pl. hotel) Parapet (pl. iroda felújítás)

25 Motoros légterelő rács légcsatornázható beltérihez UTD-GXSA-W UTD-GXSB-W UTD-GXSC-W A légterelő szinkronban működik a beltérivel. Auto légterelő Slim légcsatornázható [Hőmérséklet eloszlás fűtő üzemmódban] Vezeték nélküli szabályzó Vezetékes szabályzó Légterelő nélkül 10 Légterelővel 10 Statikus nyomás kiválasztása Jelleggörbékből választhatunk pl Pa

26 Padlóra állítható

27 Introduction of New Models Package Air Conditioner Parapet / mennyezeti ELHELYEZÉS Sarok Süllyesztett Fali VEZETÉKES VAGY ÉS INFRA SWING 4-irányú légterelés Heti programmal 7 steps selectable

28 Álmennyezeti kazettás Helytakarékos szerelés Standard Keskeny beállítás utas légvezetés Frisslevegő csatlakozás Mellékági befúvás

30 KIEGÉSZÍTŐK Split klíma együttes működtetése külső egységgel pl. frisslevegő ventilátorral pl. hővisszanyerős szellőztetővel

31 KIEGÉSZÍTŐK Forced Stop Function külsö kontaktuson Alkalmazás : Hotel szoba (Kulcskártya és ablakérintkező kombinációja) KI/BE működtetés a megállított beltérinél távszabályzóról nem lehetséges Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved.

32 Opciók beltéri egységekhez Decollation Panel Wide Panel Panel Spacer Fresh Air Intake Kit UTG-UF*C-W UTG-UG*A-W UTG-AGYA-W UTG-BGYA-W UTZ-VXAA Air Outlet Shutter Plate IR Receiver Unit Auto Louver Grille Kit UTZ-VXGA Insulation Kit for High Humidity UTR-YDZB Remote Sensor Unit UTR-YDZC EV Kit UTY-LRH*B1 Flange UTB-YWC UTB-TWC UTD-GXSA-W UTD-GXSB-W UTD-GXSC-W Drain Pump Unit UTZ-KXGA UTZ-KXGB UTZ-KXGC Long-Life Filter UTD-RS100 UTR-EV09XB UTR-EV14XB UTD-RF204 UTD-SF045T UTZ-PX1BBA UTZ-PX1MBA UTZ-DPB24T UTD-LF25NA UTD-LF60KA Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved.

33 Opciók beltéri egységekhez Vezetékes távszabályzó: mono és multi Felhasználó barát Nagy LCD kijelző háttér világítással Helyiség hőmérséklet kijelzés Energia takarékos szabályozás Automata kikapcsolás időzítő hőmérséklet tartomány limitálás Kényelem heti program (2 hét állítható) Gomb zár funkció Háttér világítás Több nyelvű

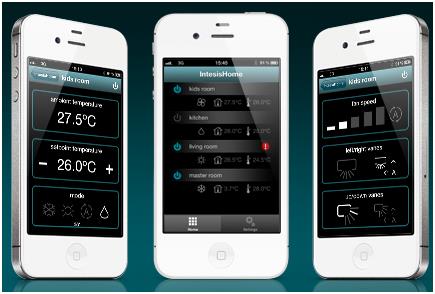

34 Távszabályozási lehetőségek INTERNET INTERFACE WIFI - Irodából - utcáról - bárhonnan ahol internet van

35 VÁLTOZÓ HŰTŐKÖZEGÁRAMÚ RENDSZER 35

36 kompresszió VRF (változó térfogatáramú) rendszer hűtésben kondenzáció utóhűtés LPS : Low pressure sensor HPS : High pressure sensor ACM : Accumulator INV : Inverter compressor HEX : Heat exchanger HPSw : High pressure switch SCHEX :Sub cool heat exchanger OS : Oil separator : Expansion valve : Solinoid valve : Strainer : Check valve : Thermal sensor elpárolgás expanzió

37 VÁLTOZÓ Jellemzők HŰTŐKÖZEGÁRAMÚ RENDSZER Magas hatékonyság és megbízható működés Nagy tervezői szabadság Kompakt méret Magas komfortérzet és kényelem Egyszerű szerelhetőség és karbantartás Felhasználóbarát vezérlőrendszer 37

38 VÁLTOZÓ Méretsor HŰTŐKÖZEGÁRAMÚ RENDSZER Alap kültéri készülékek Mini VRF VRF 2 csöves 2 csöves HEAT PUMP hővisszanyerős VRF HEAT RECOVERY 12,1-15,5 kw 22,4-135 kw 22,4-150 kw 22,4-135 kw

39 VÁLTOZÓ Magas Méretsor hatékonyság HŰTŐKÖZEGÁRAMÚ RENDSZER Energia takarékos technológiai megoldások Utóhűtő hőcserélő Nagyméretű ventilátorlapát Szinusz hullámú DC inverter vezérlés DC ventilátor motor DC twin rotációs Kompresszor Nagy felületű hőcserélő Légbeszívás elölről is

40 VÁLTOZÓ Magas Beltéri Méretsor egységek hatékonyság HŰTŐKÖZEGÁRAMÚ RENDSZER Energia takarékos technológiai megoldások Kompakt oldalfali beépített EEV-vel Korszerűen kialakított, hangszigeteléssel ellátott expanziós szelep gondoskodik a hűtőközeg alacsonyabb áramlási zajáról. Kérhető külső exp. szeleppel is a zajra fokozottan érzékeny helyekre. Elektronikus expanziós szelep

41 VÁLTOZÓ Magas Méretsor hatékonyság HŰTŐKÖZEGÁRAMÚ RENDSZER Nagy tervezői szabadság Mini VRF Hosszú csövezés Teljes csőhossz 180m max. outdoor

42 VÁLTOZÓ Magas Méretsor hatékonyság HŰTŐKÖZEGÁRAMÚ RENDSZER Nagy tervezői szabadság VRF rendszer Hosszú csövezés Teljes csőhossz: 1,000m max. Egyirányú mértékadó csőhossz m max. Az első elágazástól a legtávolabbi beltéri egységig 60-90m max. Magasság különbség külétri és beltéri között 50m max. Magasságkülönbség beltérik között 15m max.

43 VÁLTOZÓ Magas Méretsor Nagy tervezői hatékonyság HŰTŐKÖZEGÁRAMÚ szabadság RENDSZER Nagy tervezői szabadság Változatos kombinációs lehetőség Csatlakoztatható beltéri teljesítmény % VRF rendszer Csatlakoztatható beltéri egységek száma Max. 64 Beltéri egységek 16 típus, 74 modell Megjegyzés: Amikor az összes beltéri egység maximális hűtési igénnyel működik, akkor az egyes beltéri egységek teljesítménye kismértékben csökken. (csak 110% feletti csatlakoztatási teljesítménynél)

44 VÁLTOZÓ Magas Méretsor Nagy tervezői hatékonyság HŰTŐKÖZEGÁRAMÚ szabadság RENDSZER Nagy tervezői szabadság Változatos kombinációs lehetőség Beltéri egységek 16 típus, 74 modell VRF beltérik

45 VÁLTOZÓ Magas Méretsor Nagy tervezői hatékonyság HŰTŐKÖZEGÁRAMÚ szabadság RENDSZER Nagy tervezői szabadság Széles üzemi hőmérséklet tartomány MAGYARORSZÁGON TÖKÉLETES HŰTÉSI - FŰTÉSI MEGOLDÁS Hűtés 46 c Fűtés 21 c -15 c -15 c * Külső Hőmérséklet hűtésben -20 c -20 c Külső Hőmérséklet fűtésben :CDB * Ha több kültéri egység van egy rendszerben akkor -5 C és 46 C között működhet csak hűtési üzemben Ha a kültéri egység a beltéri egységek alatt helyezkedik el akkor szintén csak -5 C és 46 C között működtethető

46 VRF - Kiemelkedő EER / COP Mini VRF EER COP HP 5HP 6HP 6HP 4HP 5HP 6HP NEW 4,5 4,0 3,5 3,0 4,07 4,30 V-II V-III 3,62 3,84 3,73 3,64 3,48 3,47 3,18 EER (cooling rated point) 3,46 3,03 2,5 VRF HEAT PUMP 8HP 10HP 12HP 14HP 16HP 18HP 4,34 4,55 V-II V-III 4,29 4,12 4,02 4,02 4,04 3,93 3,97 COP (heating rated point) 3,8 3,8 8HP 10HP 12HP 14HP 16HP 18HP

47 VRF - Kiemelkedő EER / COP Kitűnő EER EER Helytakarékos kombináció << 2 fajta kombináció>> Energia hatékony kombináció EER EER 19.4% up Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved.

48 VRF - Kiemelkedő EER / COP Kitűnő COP Helytakarékos kombináció << 2 fajta kombináció>> Energia hatékony kombináció Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved. 48

50 VÁLTOZÓ Megbízhatóság Magas Méretsor hatékonyság HŰTŐKÖZEGÁRAMÚ RENDSZER Energiahatékony működés Smart szabályozási logika Kompresszor működés kiegyenlítése több kültéri összekötése esetén Minden hőcserélő működik nagy és kis terhelés esetén is a hatékonyság (hatásfok) maximalizálása miatt 7kW 7kW 7kW 21kW Hatékony szabályozás (az összes hőcserélő működik) Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved. Rosszabb hatásfokú szabályozás (csak egy hőcserélő működik)

51 VÁLTOZÓ Megbízhatóság Magas Méretsor hatékonyság HŰTŐKÖZEGÁRAMÚ RENDSZER Energiahatékony működés Külön szabályozás van a hőcserélő alsó és felső részén. A hőcsere hatásfoka nő a különálló hűtőközeg szabályozás miatt 5%-kal jobb hatásfok légszállítás (nagy) ÚJ fajta R410a - hagyományos R410a légszállítás (kicsi) Optimális szabályozás A hőcserélő kihasználtsága kevésbé hatékony Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved.

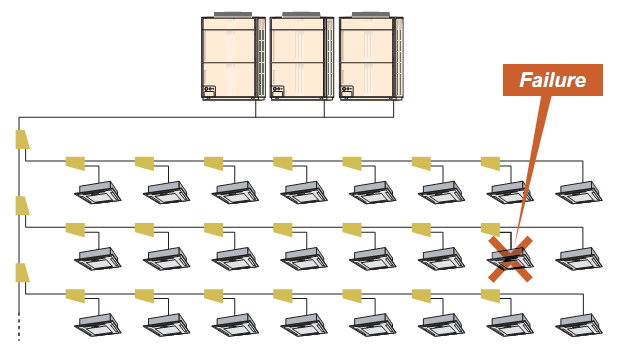

52 VÁLTOZÓ Megbízhatóság Magas Méretsor hatékonyság HŰTŐKÖZEGÁRAMÚ RENDSZER Biztonságos működés Kompresszorok egyenletes kihasználtsága A kompresszorok indítása az addigi üzemidő és indítás szám figyelembevételével történik, úgy hogy a kompresszorok kihasználtsága egyenletes legyen, így élettartamuk növekszik. Vészműködés Egy kompresszor meghibásodása esetén is működőképes marad a rendszer a két kompresszoros egységek esetén (33, kW-os berendezések) Egy-egy meghibásodott beltéri egység nem zavarja a többi működését

53 VÁLTOZÓ Megbízhatóság Magas Méretsor hatékonyság komfortérzet HŰTŐKÖZEGÁRAMÚ és kényelem RENDSZER Magasabb komfort A komfortérzet növelése precízebb hőmérséklet szabályozással Optimális EEV szabályozással pontos teljesítmény szabályozás és kisebb szobahőmérséklet ingadozás érhető el. THin DC Inverteres kompresszor fokozat nélküli teljesítmény THout Elpárologtató szabályozást tesz lehetővé EEV vezérlése: Túlhevítés (SH) szabályozása SH=THout Thin Hőmérséklet szabályozás ±0.5

54 VÁLTOZÓ Megbízhatóság Magas Méretsor hatékonyság komfortérzet HŰTŐKÖZEGÁRAMÚ és kényelem RENDSZER Magasabb komfort Automata Hűtés/Fűtés átváltás Az automata hűtés/fűtés átváltás funkció lehetővé teszi a rendszer automatikus átváltását hűtési és fűtési üzemmódok között.(hűtőkörönként) Ez két módon történhet: 1. Kiválasztható vezetékes távirányítóval 1 Master beltéri egység, amely üzemmódja meghatározza a kültéri egység és a többi beltéri működési módját. Auto üzemmódba állítva +-2 C nál automatikusan átvált az üzemmódok között. 2. A kültéri egység egy megadott külső kontaktusán keresztül egy egyszerű kapcsolóval vagy termosztáttal hőmérséklet alapján, stb

55 VÁLTOZÓ Megbízhatóság Magas Méretsor hatékonyság komfortérzet HŰTŐKÖZEGÁRAMÚ és kényelem RENDSZER Magasabb komfort Csendes működés Alacsony zajszintű üzemmód Kétféle alacsony zajszintű üzemmód választható az adott igények és a külső hőterhelés szerint. Egyik esetben a csendes működés kap elsődlegességet, a másik esetben a teljesítményigény. Csendes működés az elsődleges A teljesítmény igény az elsődleges 55

56 VÁLTOZÓ Megbízhatóság Magas Méretsor hatékonyság komfortérzet HŰTŐKÖZEGÁRAMÚ és kényelem RENDSZER Magasabb komfort Folyamatos működés az olajvisszanyerés ideje alatt is Az olajvisszanyerő funkció működése közben is állandó marad a szobahőmérséklet, mert a beltéri egységek ez alatt is folyamatosan működnek hűtés és fűtés esetén is. Más modell V-II sorozat 56

57 VÁLTOZÓ Megbízhatóság Magas Méretsor hatékonyság komfortérzet HŰTŐKÖZEGÁRAMÚ és kényelem RENDSZER HŐVISSZANYERÉSSEL VR- II HŐVISSZANYERŐS VRF RENDSZER

58 VÁLTOZÓ Megbízhatóság Magas Méretsor hatékonyság komfortérzet HŰTŐKÖZEGÁRAMÚ és kényelem RENDSZER HŐVISSZANYERÉSSEL A hővisszanyerés előnye Fűtés Hűtés

59 VÁLTOZÓ Megbízhatóság Magas Méretsor hatékonyság komfortérzet HŰTŐKÖZEGÁRAMÚ és kényelem RENDSZER HŐVISSZANYERÉSSEL A hővisszanyerés technikája HŐ HŐ

60 VÁLTOZÓ Megbízhatóság Magas Méretsor hatékonyság komfortérzet HŰTŐKÖZEGÁRAMÚ és kényelem RENDSZER HŐVISSZANYERÉSSEL VRF Hővisszanyerő rendszer Csőhálózat Csőhálózat kiviteli lehetőségei csöves rendszer RB osztódobozzal - 4 lehetőség választható az RB osztódoboz csatlakoztatására RB doboz 1 Egyedi kötés 3 Multi kötés 2 Szimultán kötés ÚJ 4 Csak hűtős kötés ÚJ RB doboz nélkül

61 VÁLTOZÓ Megbízhatóság Magas Méretsor hatékonyság komfortérzet HŰTŐKÖZEGÁRAMÚ és kényelem RENDSZER HŐVISSZANYERÉSSEL Üzemi tartomány (Hűtés) tól fűt; 46 -ig hűt (Hűtés & Fűtés) 21 (Fűtés) C alatti hőmérséklet 2,168 napot van egy évben a Budapesti hőfok gyakorisági táblázat alapján!

62 Split kültéri csatlakoztatása légkezelőhöz Split kültéri egység csatlakoztatása légkezelőhöz

63 Split kültéri csatlakoztatása vizes hőcserélőhöz

64 VRF kültéri csatlakoztatása légkezelőhöz VRF DX kit Control unit VRF communication DX kit External I / O Analog DC 0-10V Cool/Heat ON/OFF Defrost Error EEV unit AHU Pipe VRF Outdoor Units Local supply HEX

65 VRF kültéri csatlakoztatása légkezelőhöz

66 KÖZPONTI VEZÉRLÉSI MEGOLDÁSOK Mono, multi, VRF rendszer Opció Egyedi (helyi) szabályzó Vezeték nélküli távirányító Vezetékes távszabályzó ÚJ! Egyszerű távszabályzó Üzemmód választással Üzemmód választás nélkül Csoport távszabályzó Központi távszabályzó Központi szabályzó Érintő képernyős távszabályzó Rendszer szabályzó Épületfelügyelethez BACnet Gateway Lonworks hálózati konverter Max. 18 beltéri szabályozható Max. 100 beltéri szabályozható Max. 400 beltéri szabályozható Max beltéri szabályozható Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved.

67 KÖZPONTI VEZÉRLÉSI MEGOLDÁSOK Mono, multi, VRF rendszer - Egyforma kommunikációs hálózat - 1 központi szabályzó képes vezérelni. Hálózat VR-II rendszer V-II rendszer J-II rendszer Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved.

68 KÖZPONTI VEZÉRLÉSI MEGOLDÁSOK 68 A piaci igényeknek megfelelő kommunikáció és kompatibilitás Biztonság/ON OFF VRF rendszer Külső eszköz (Opció) Hálózati konverter Illesztő (Opció) BMS/BAS épületfelügyelet Infra vevő szett) WiFi illesztő (Opció) Okos telefon/tablet Internet Vezeték nélküli távirányító Vezetékes fali szabályzó

69 KÖZPONTI VEZÉRLÉSI MEGOLDÁSOK Dátum és idő beállítás (nyári időszámítás, automatikus rendszer óra beállítás) A szabályzók órabeállítása történhet csoportosan egyszerre is. A helyiség hőmérséklet beállítási tartományának limitálása a távirányítón Eredeti hőm. tartomány Fűtési hőm. tartomány Hűtési hőm. tartomány 69

70 KÖZPONTI VEZÉRLÉSI MEGOLDÁSOK Elektromos költség elosztás Az elektromos költség osztó mérőórával is csatlakoztatható Beállított időintervallumon belül készülhet számla a lakók felhasználásáról, pl. hotelekben, irodaépületekben stb. Kommunikációs vezeték PDB PDB Kültéri egység Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved.

71 KÖZPONTI VEZÉRLÉSI MEGOLDÁSOK A rendszer szabályzó kezelhető lokálisan a helyszínen vagy táv megoldással különböző hálózatokon keresztül. A rendszer szabályzóhoz ilyenkor 2 szoftver együttes működése szükséges: VRF Explorer és VRF Controller program Lokális szabályzás Táv szabályzás VRF rendszer Internet vagy telefon vonal vagy LAN VRF Explorer A VRF Explorer egy távoli helyen fut, felhasználói illesztőként üzemel és kommunikál a VRF controller-rel. VRF Controller A VRF Controller lokálisan fut és kommunikál a VRF rendszerrel. Wibu-key hardverkulcs szükséges a lokális számítógéphez (VRF Controller) azonban a távoli programhoz (VRF Explorer) nem szükséges. Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved.

72 KÖZPONTI VEZÉRLÉSI MEGOLDÁSOK Egy VRF kommunikációs rendszert 5 távoli üzemeltető szabályozhat és felügyelheti a működését. VRF Explorer Épület üzemeltető (B) Pl. COLUMBUS VRF Explorer Épület üzemeltető (A) Pl. SZAKCÉG VRF Explorer Központi iroda üzemeltetés VRF Explorer Internet vagy Telefon vonal vagy LAN VRF Controller Biztonsági cég VRF Explorer Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved. Anyavállalat központi igazgatóság
