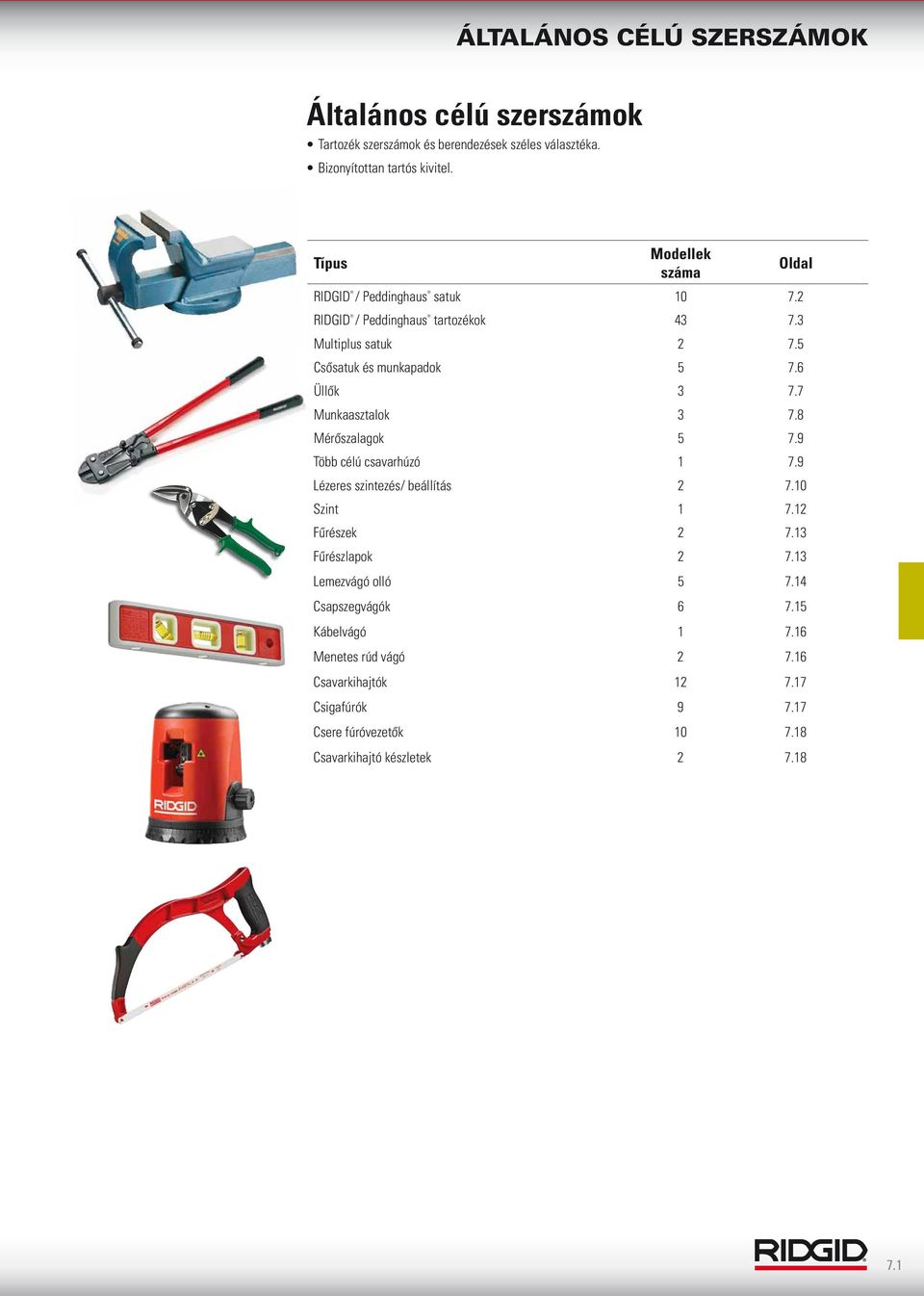

1 Általános célú szerszámok Tartozék szerszámok és berendezések széles választéka. Bizonyítottan tartós kivitel. Típus Modellek száma Oldal RIDGID / Peddinghaus satuk RIDGID / Peddinghaus tartozékok Multiplus satuk Csősatuk és munkapadok Üllők Munkaasztalok Mérőszalagok Több célú csavarhúzó Lézeres szintezés/ beállítás Szint Fűrészek Fűrészlapok Lemezvágó olló Csapszegvágók Kábelvágó Menetes rúd vágó Csavarkihajtók Csigafúrók Csere fúróvezetők Csavarkihajtó készletek

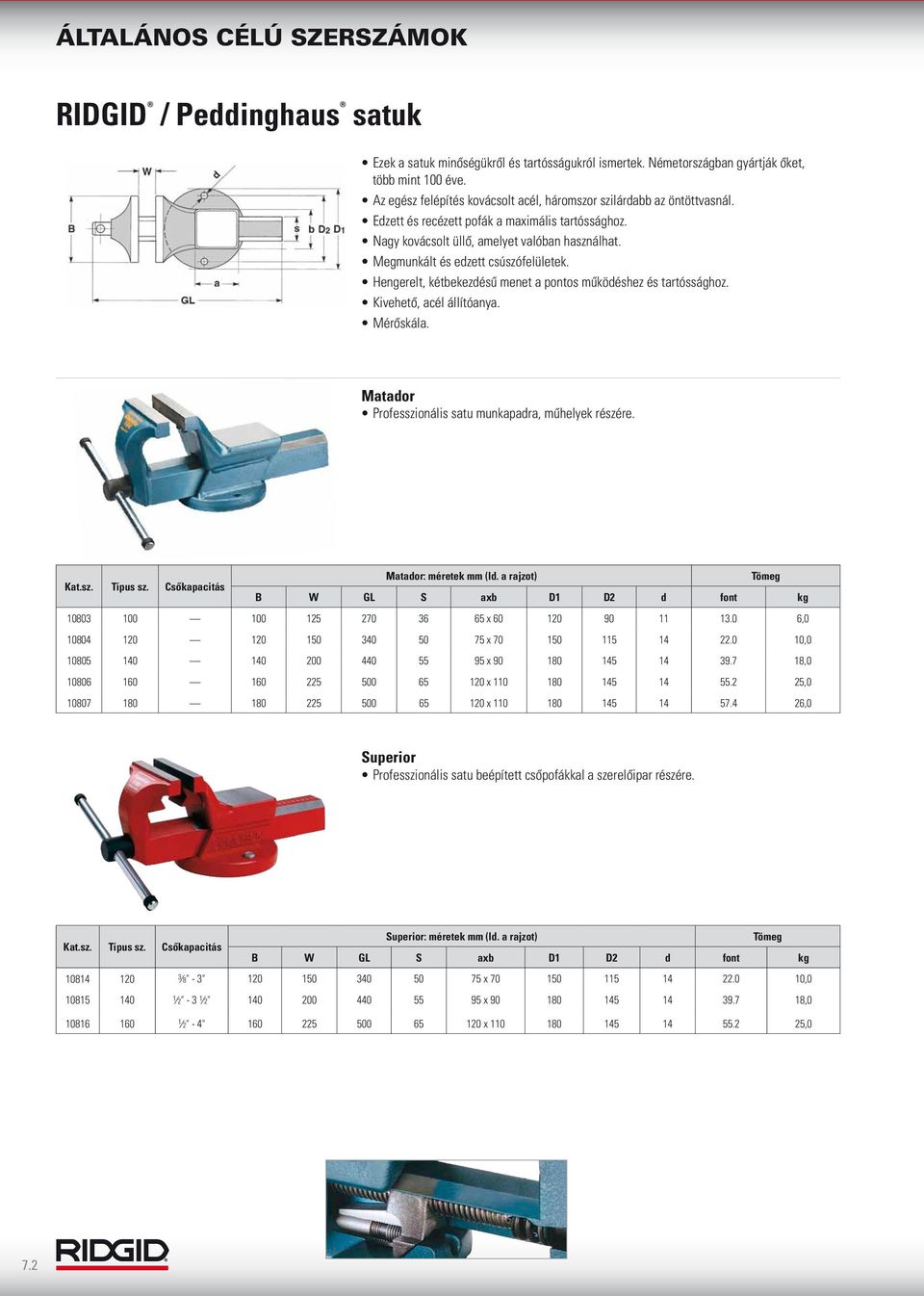

2 RIDGID / Peddinghaus satuk Ezek a satuk minőségükről és tartósságukról ismertek. Németországban gyártják őket, több mint 100 éve. Az egész felépítés kovácsolt acél, háromszor szilárdabb az öntöttvasnál. Edzett és recézett pofák a maximális tartóssághoz. Nagy kovácsolt üllő, amelyet valóban használhat. Megmunkált és edzett csúszófelületek. Hengerelt, kétbekezdésű menet a pontos működéshez és tartóssághoz. Kivehető, acél állítóanya. Mérőskála. Matador Professzionális satu munkapadra, műhelyek részére. Kat.sz. Típus sz. Csőkapacitás Matador: méretek mm (ld. a rajzot) B W GL S axb D1 D2 d x , x , x , x , x ,0 Superior Professzionális satu beépített csőpofákkal a szerelőipar részére. Kat.sz. Típus sz. Csőkapacitás Superior: méretek mm (ld. a rajzot) B W GL S axb D1 D2 d " - 3" x , " " x , " - 4" x ,0 7.2

3 Junior Közepes teljesítményű satu, szakemberek és igényes barkácsolók számára. Junior: méretek mm (ld. a rajzot) Kat.sz. Típus sz. Csőkapacitás B W GL S axb D1 D2 d x , x ,0 RIDGID / Peddinghaus tartozékok 360 -os forgó alapok Lehetővé teszi a satu biztonságos rögzítését bármilyen helyzetben. Kat.sz. Típus Forgó alap - Matador , Forgó alap - Matador , Forgó alap - Matador 140 / , Forgó alap - Junior , Forgó alap - Junior , Forgó alap - Superior , Forgó alap - Superior 140 / ,0 1 Szorítócsavarok A satuk munkapadhoz rögzítéséhez. Kat.sz. Típus Szorító csavar - Matador , Szorító csavar - Matador , Szorító csavar - Junior , Szorító csavar - Superior ,1 1 Mechanikus emelők A satu megfelelő munkamagasságra állítására szolgálnak. Magasság beállítás: 200 mm. Kat.sz. Típus Mechanikus emelő - Matador , Mechanikus emelő - Matador , Mechanikus emelő - Matador 140 / , Mechanikus emelő - Superior , Mechanikus emelő - Superior 140 / , Mechanikus emelő - Junior , Mechanikus emelő - Junior ,

4 Automatikus emelők Magasság beállítás: 300 mm. Kat.sz. Típus Automatikus emelő - Matador , Automatikus emelő - Matador , Automatikus emelő - Matador , Automatikus emelő - Matador 160 / , Automatikus emelő - Superior , Automatikus emelő - Superior , Automatikus emelő - Superior , Automatikus emelő - Junior , Automatikus emelő - Junior ,0 1. Peddi-Lift A munkapad alá összehajtható mechanikus emelő a munkapad tetejét szabadon hagyja más munkához. Kat.sz. Típus Csak Peddi-Lift , Peddi-Lift Matador 120-szal ,0 1 Pattintható pofák A RIDGID Peddinghaus pattintható pofák alkalmazhatók az Ön Matador satujához, bármilyen munkához, a munkadarab stabil és biztonságos rögzítéséhez. Pattintható acél csőpofák Pattintható műanyag pofák Kat.sz. Típus Csőpofa , Csőpofa , Csőpofa , Csőpofa , műanyag pofából álló készlet , műanyag pofából álló készlet , műanyag pofából álló készlet , műanyag pofából álló készlet , acélpofából álló készlet , acélpofából álló készlet , acélpofából álló készlet , prizmás pofából álló készlet , prizmás pofából álló készlet , prizmás pofából álló készlet ,8 1 Pattintható acélpofák Pattintható acél prizmás pofák 7.4

5 Multiplus satuk Professzionális, többcélú satu, hajlító és egyengető tartozékkal. Acél, rozsdamentes acél és hidraulikus csövek hajlítására és acél szalagok kiegyenesítésére. A Multiplus 120 / 160 orsója 2,5/3,5 tonnás erőt fejt ki, amely 22 / 28 mm-es, 1,5 mm falvastagságú, AISI 304 rozsdamentes acél cső meghajlítását teszi lehetővé. Komplett, használatra kész 15 mm, 18 mm és 22 mm-es hajlítóformákkal, egyenesítő üllővel és két saroktámasszal szállítják. Egyedi kivitele és beépített minőségi jellemzői miatt az elmúlt évtizedek egyik legkeresettebb kéziszerszáma. Valóban három szerszám egyben, képes befogni, hajlítani és egyenesíteni. Multiplus: méretek mm (ld. a rajzot) Kat.sz. Típus sz. B W GL S axb D1 D2 d x , x ,0 Tartozékok Kat.sz. Típus sz. Megnevezés Sugár Multiplus 120 Multiplus Hajlítóforma 12 mm 62 mm , Hajlítóforma 15 mm 62 mm x x 2.2 1, Hajlítóforma 18 mm 77 mm x x 4.4 2, Hajlítóforma 22 mm 114 mm x x 4.4 2, Hajlítóforma 28 mm 114 mm N/A , Egyenesítő szerszám x x 3.6 1,5 1 x = szabvány, + = választható, N/A = nem áll rendelkezésre 7.5

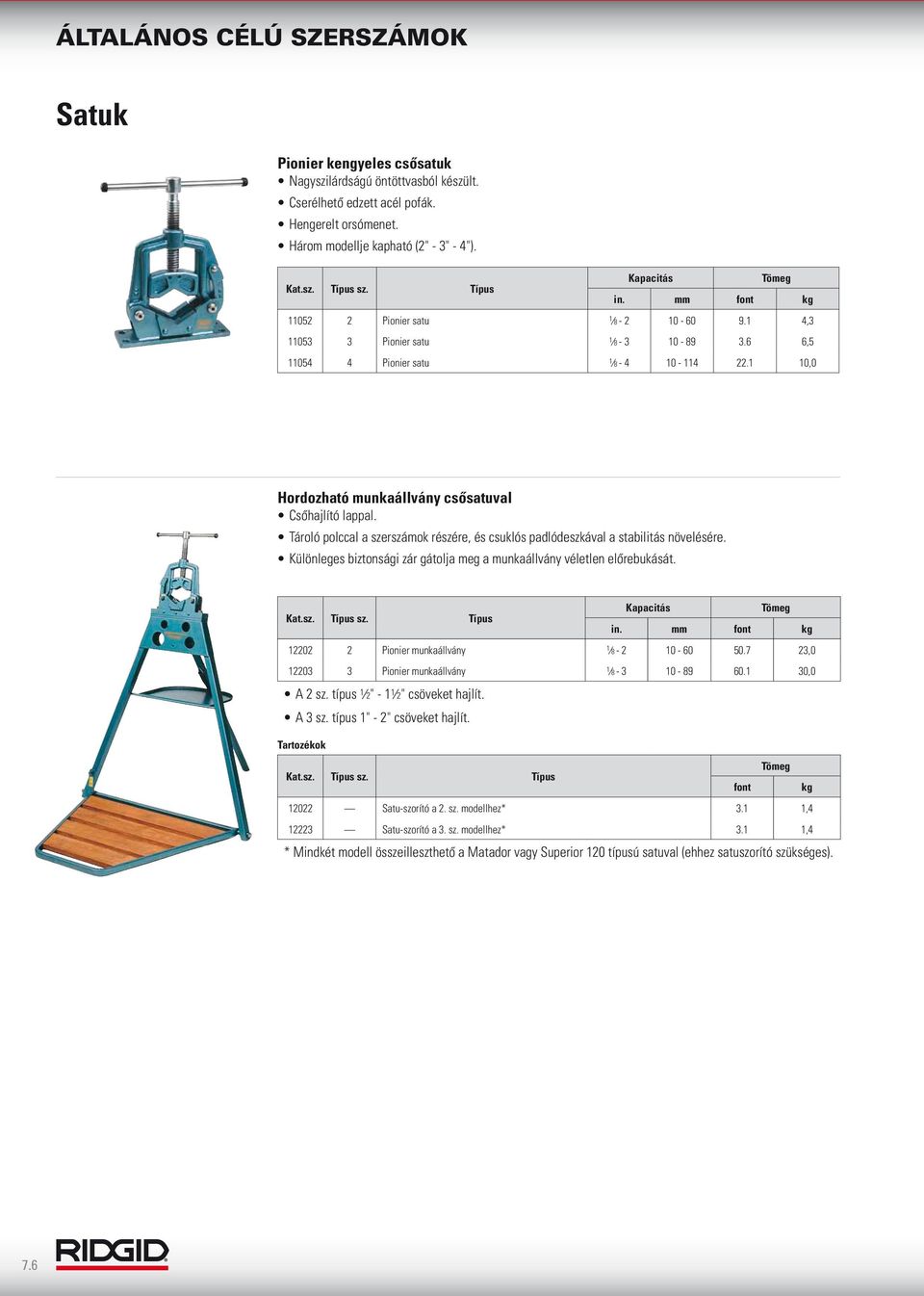

6 Satuk Pionier kengyeles csősatuk Nagyszilárdságú öntöttvasból készült. Cserélhető edzett acél pofák. Hengerelt orsómenet. Három modellje kapható (2" - 3" - 4"). Kat.sz. Típus sz. Típus Kapacitás in. mm Pionier satu , Pionier satu , Pionier satu ,0 Hordozható munkaállvány csősatuval Csőhajlító lappal. Tároló polccal a szerszámok részére, és csuklós padlódeszkával a stabilitás növelésére. Különleges biztonsági zár gátolja meg a munkaállvány véletlen előrebukását. Kapacitás Kat.sz. Típus sz. Típus in. mm Pionier munkaállvány , Pionier munkaállvány ,0 A 2 sz. típus 1 2" " csöveket hajlít. A 3 sz. típus 1" - 2" csöveket hajlít. Tartozékok Kat.sz. Típus sz. Típus Satu-szorító a 2. sz. modellhez* 3.1 1, Satu-szorító a 3. sz. modellhez* 3.1 1,4 * Mindkét modell összeilleszthető a Matador vagy Superior 120 típusú satuval (ehhez satuszorító szükséges). 7.6

7 Üllők Kovácsolt acél konstrukció. Köszörült és edzett felső felület. 35 -tól 125 tömegig. A 9-es és 12-es modellnek üllőbetét tartó furatai vannak. Kétszarvú üllő Típus sz Kat.sz Felső felület szélessége mm Kétszarvú üllő Felső felület hossza mm Mindkét szarv hossza mm Teljes hossz mm Teljes magasság mm Alap mm 170 x x x 345 A hordozható állvány mindegyik üllőhöz használható 380 x 460 x 550 mm Kat.sz

8 Munkaasztalok Nagy igénybevételre alkalmas konstrukció. Keményfa munkafelület, különlegesen kezelt, víz- és porálló. Csőlábak, nehéz terhek hordozására tervezve. A padokat egyszerű felállítani és szétszedni, könnyen szállíthatók. Három méretben kapható. Kat.sz. Típus sz. Méret cm Asztallap vastagság mm Magasság cm x , , típusú munkapad Kat.sz. Típus sz. Méret cm Asztallap vastagság mm Magasság cm x , , típusú munkapad Kat.sz. Típus sz. Méret cm Asztallap vastagság mm Magasság cm x , , típusú munkapad 7.8

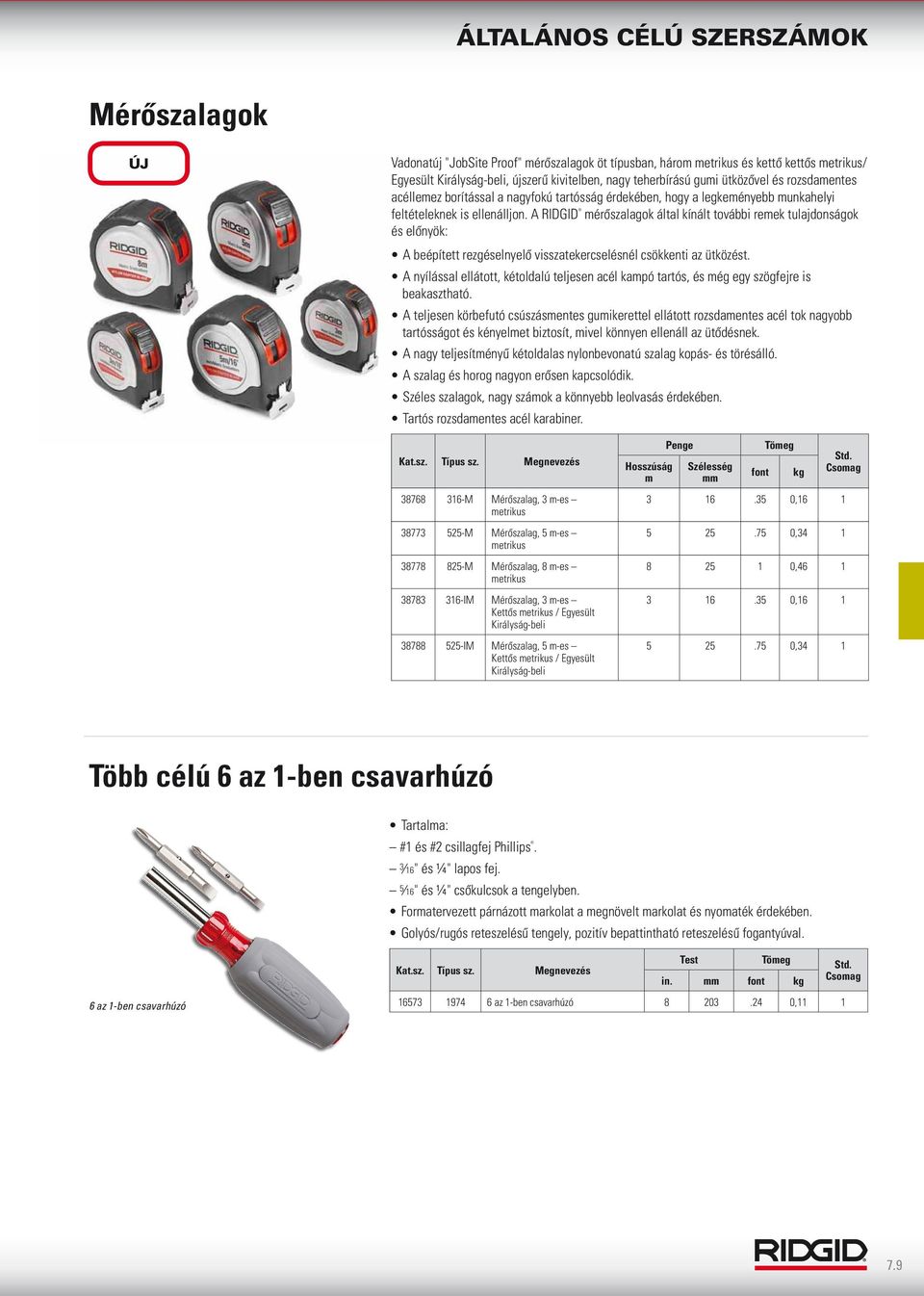

9 Mérőszalagok ÚJ Vadonatúj "JobSite Proof" mérőszalagok öt típusban, három metrikus és kettő kettős metrikus/ Egyesült Királyság-beli, újszerű kivitelben, nagy teherbírású gumi ütközővel és rozsdamentes acéllemez borítással a nagyfokú tartósság érdekében, hogy a legkeményebb munkahelyi feltételeknek is ellenálljon. A RIDGID mérőszalagok által kínált további remek tulajdonságok és előnyök: A beépített rezgéselnyelő visszatekercselésnél csökkenti az ütközést. A nyílással ellátott, kétoldalú teljesen acél kampó tartós, és még egy szögfejre is beakasztható. A teljesen körbefutó csúszásmentes gumikerettel ellátott rozsdamentes acél tok nagyobb tartósságot és kényelmet biztosít, mivel könnyen ellenáll az ütődésnek. A nagy teljesítményű kétoldalas nylonbevonatú szalag kopás- és törésálló. A szalag és horog nagyon erősen kapcsolódik. Széles szalagok, nagy számok a könnyebb leolvasás érdekében. Tartós rozsdamentes acél karabiner. Kat.sz. Típus sz. Megnevezés M Mérőszalag, 3 m-es metrikus M Mérőszalag, 5 m-es metrikus M Mérőszalag, 8 m-es metrikus IM Mérőszalag, 3 m-es Kettős metrikus / Egyesült Királyság-beli IM Mérőszalag, 5 m-es Kettős metrikus / Egyesült Királyság-beli Hosszúság m Penge Szélesség mm , , , , ,34 1 Több célú 6 az 1-ben csavarhúzó Tartalma: #1 és #2 csillagfej Phillips. 3 16" és ¼" lapos fej. 5 16" és ¼" csőkulcsok a tengelyben. Formatervezett párnázott markolat a megnövelt markolat és nyomaték érdekében. Golyós/rugós reteszelésű tengely, pozitív bepattintható reteszelésű fogantyúval. 6 az 1-ben csavarhúzó Kat.sz. Típus sz. Megnevezés Test in. mm az 1-ben csavarhúzó ,

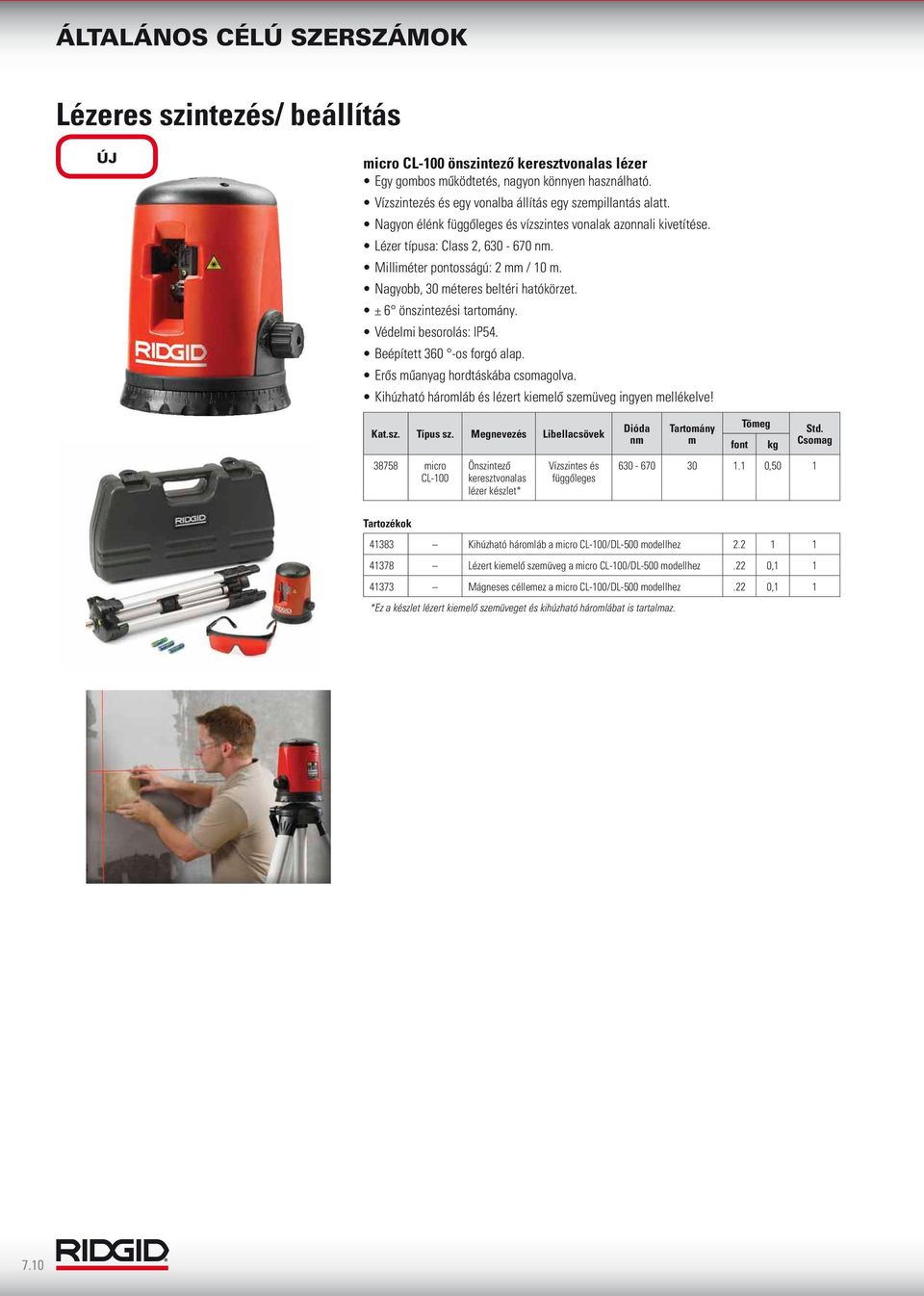

10 Lézeres szintezés/ beállítás ÚJ micro CL-100 önszintező keresztvonalas lézer Egy gombos működtetés, nagyon könnyen használható. Vízszintezés és egy vonalba állítás egy szempillantás alatt. Nagyon élénk függőleges és vízszintes vonalak azonnali kivetítése. Lézer típusa: Class 2, nm. Milliméter pontosságú: 2 mm / 10 m. Nagyobb, 30 méteres beltéri hatókörzet. ± 6 önszintezési tartomány. Védelmi besorolás: IP54. Beépített 360 -os forgó alap. Erős műanyag hordtáskába csomagolva. Kihúzható háromláb és lézert kiemelő szemüveg ingyen mellékelve! Kat.sz. Típus sz. Megnevezés Libellacsövek micro CL-100 Önszintező keresztvonalas lézer készlet* Vízszintes és függőleges Dióda nm Tartomány m ,50 1 Tartozékok Kihúzható háromláb a micro CL-100/DL-500 modellhez Lézert kiemelő szemüveg a micro CL-100/DL-500 modellhez.22 0, Mágneses céllemez a micro CL-100/DL-500 modellhez.22 0,1 1 *Ez a készlet lézert kiemelő szemüveget és kihúzható háromlábat is tartalmaz. 7.10

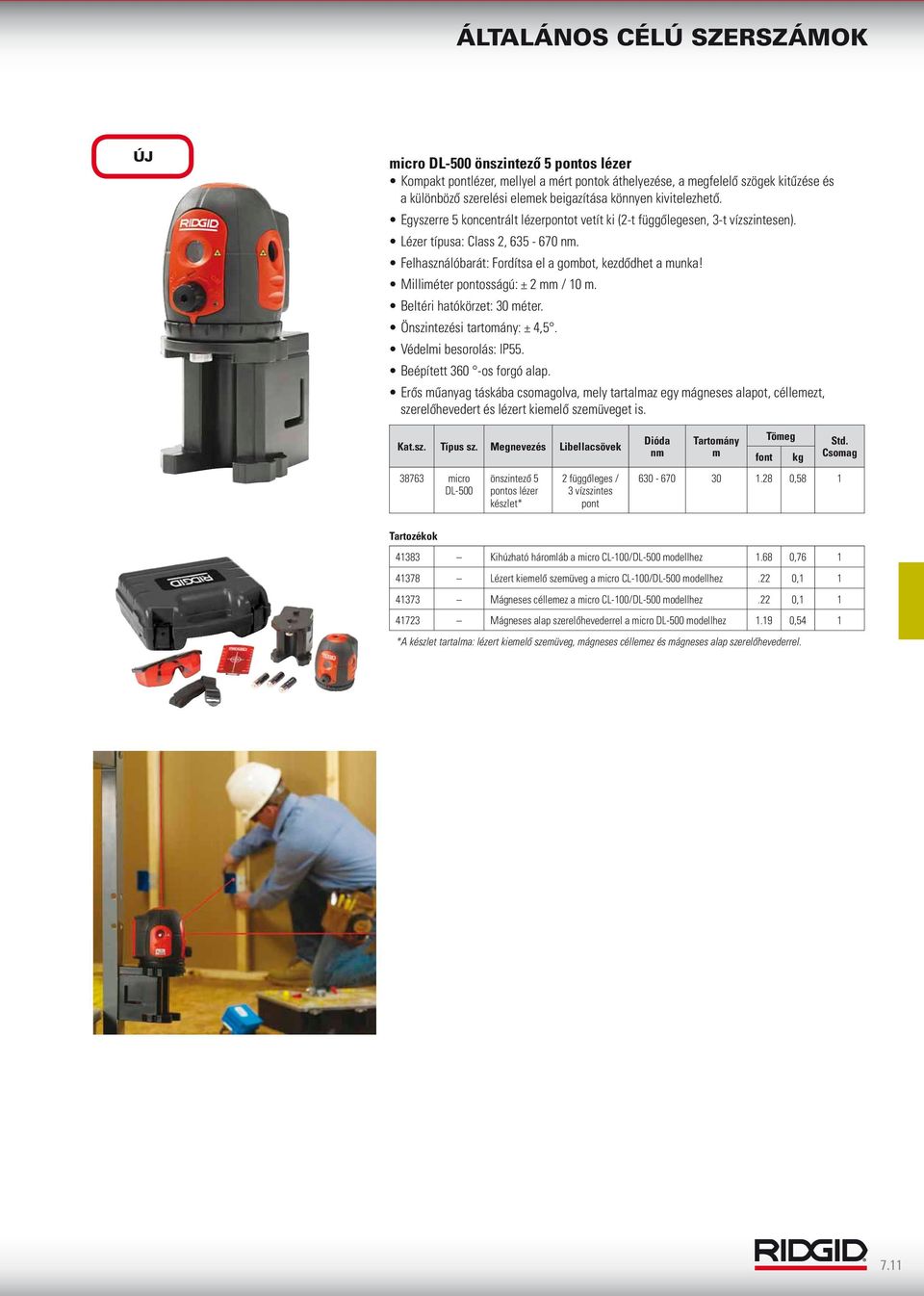

11 ÚJ micro DL-500 önszintező 5 pontos lézer Kompakt pontlézer, mellyel a mért pontok áthelyezése, a megfelelő szögek kitűzése és a különböző szerelési elemek beigazítása könnyen kivitelezhető. Egyszerre 5 koncentrált lézerpontot vetít ki (2-t függőlegesen, 3-t vízszintesen). Lézer típusa: Class 2, nm. Felhasználóbarát: Fordítsa el a gombot, kezdődhet a munka! Milliméter pontosságú: ± 2 mm / 10 m. Beltéri hatókörzet: 30 méter. Önszintezési tartomány: ± 4,5. Védelmi besorolás: IP55. Beépített 360 -os forgó alap. Erős műanyag táskába csomagolva, mely tartalmaz egy mágneses alapot, céllemezt, szerelőhevedert és lézert kiemelő szemüveget is. Kat.sz. Típus sz. Megnevezés Libellacsövek micro DL-500 önszintező 5 pontos lézer készlet* 2 függőleges / 3 vízszintes pont Dióda nm Tartomány m ,58 1 Tartozékok Kihúzható háromláb a micro CL-100/DL-500 modellhez , Lézert kiemelő szemüveg a micro CL-100/DL-500 modellhez.22 0, Mágneses céllemez a micro CL-100/DL-500 modellhez.22 0, Mágneses alap szerelőhevederrel a micro DL-500 modellhez ,54 1 *A készlet tartalma: lézert kiemelő szemüveg, mágneses céllemez és mágneses alap szerelőhevederrel. 7.11

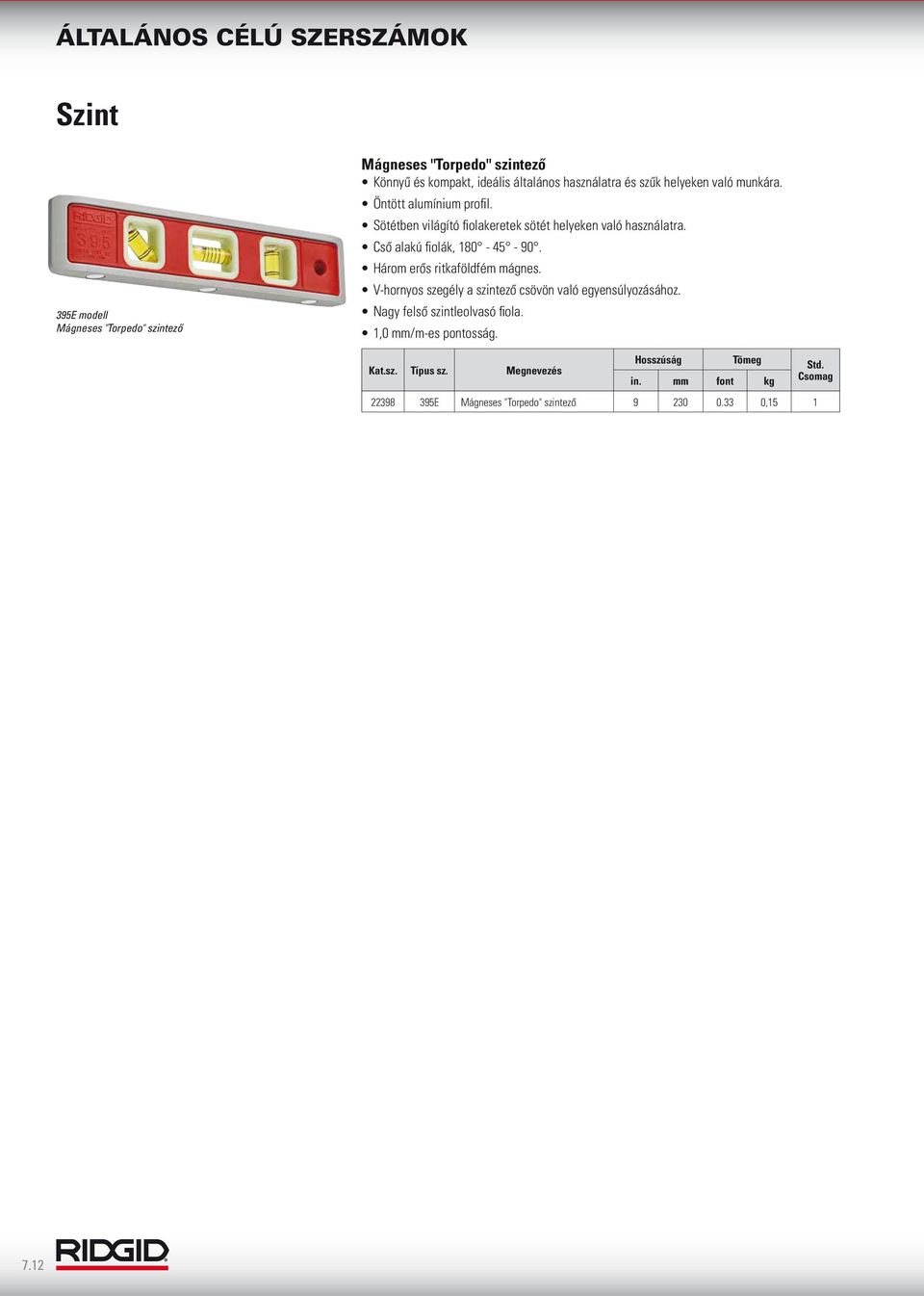

12 Szint 395E modell Mágneses "Torpedo" szintező Mágneses "Torpedo" szintező Könnyű és kompakt, ideális általános használatra és szűk helyeken való munkára. Öntött alumínium profil. Sötétben világító fiolakeretek sötét helyeken való használatra. Cső alakú fiolák, Három erős ritkaföldfém mágnes. V-hornyos szegély a szintező csövön való egyensúlyozásához. Nagy felső szintleolvasó fiola. 1,0 mm/m-es pontosság. Kat.sz. Típus sz. Megnevezés Hosszúság in. mm E Mágneses "Torpedo" szintező ,

13 Fűrészek 212 Pro Arc típusú kézifűrész 212 Pro Arc típusú ívfűrész Nagy fokú erősséggel és maximális irányíthatósággal bíró könnyű professzionális kézifűrésznek terveztek Az íves öntöttvas keret nagyobb szilárdságot és a munkadarabhoz való jobb hozzáférés biztosít. A fűrészlap csere, a nagy feszítő gombbal csak egy csattintás, és a gumibevonatú markolat elől és hátul kontrollált és gyors vágást biztosít. Ráadásul, a 212 Pro Arc típus két fűrészlap beszerelési állást (45 -os vagy 90 -os vágási szöget) biztosít a munkához típusú PVC/ABS fűrész Műanyag cső, rétegelt lemez és furnér vágására tervezték. Alumínium markolattal és 18"-es fűrészlappal, csere fűrészlapokkal. Kat.sz. Típus sz. Megnevezés Pro Arc alumínium kézifűrész (12"-es fűrészlappal) 1.3 0, " PVC/ABS csőfűrész.875 0, " Cserefűrészlap.5 0,2 1 Megjegyzés: 18"-es fűrészlap, szabvány típushoz típusú PVC/ABS fűrész Bimetál nagy sebességű kézifűrészlapok A bimetál fűrészlapok nagy sebességű acél fogakkal vannak ellátva, melyek elektronsugárral lettek felhegesztett erős, mégis rugalmas formaacél alapra, a lehető legjobb teljesítményű, kiváló minőségű fűrészlap létrehozása érdekében. Kapható 18 TPI 24 TPI és 300 mm hosszúságban. Bimetál nagy sebességű kézifűrészlapok Kat.sz. Típus sz. Típus és alkalmazás BM Nagy teljesítményű alkalmazások > 3 mm Fűrészlap méret Fogosztás (TPI) in. mm , BM Általános célú alkalmazások ,

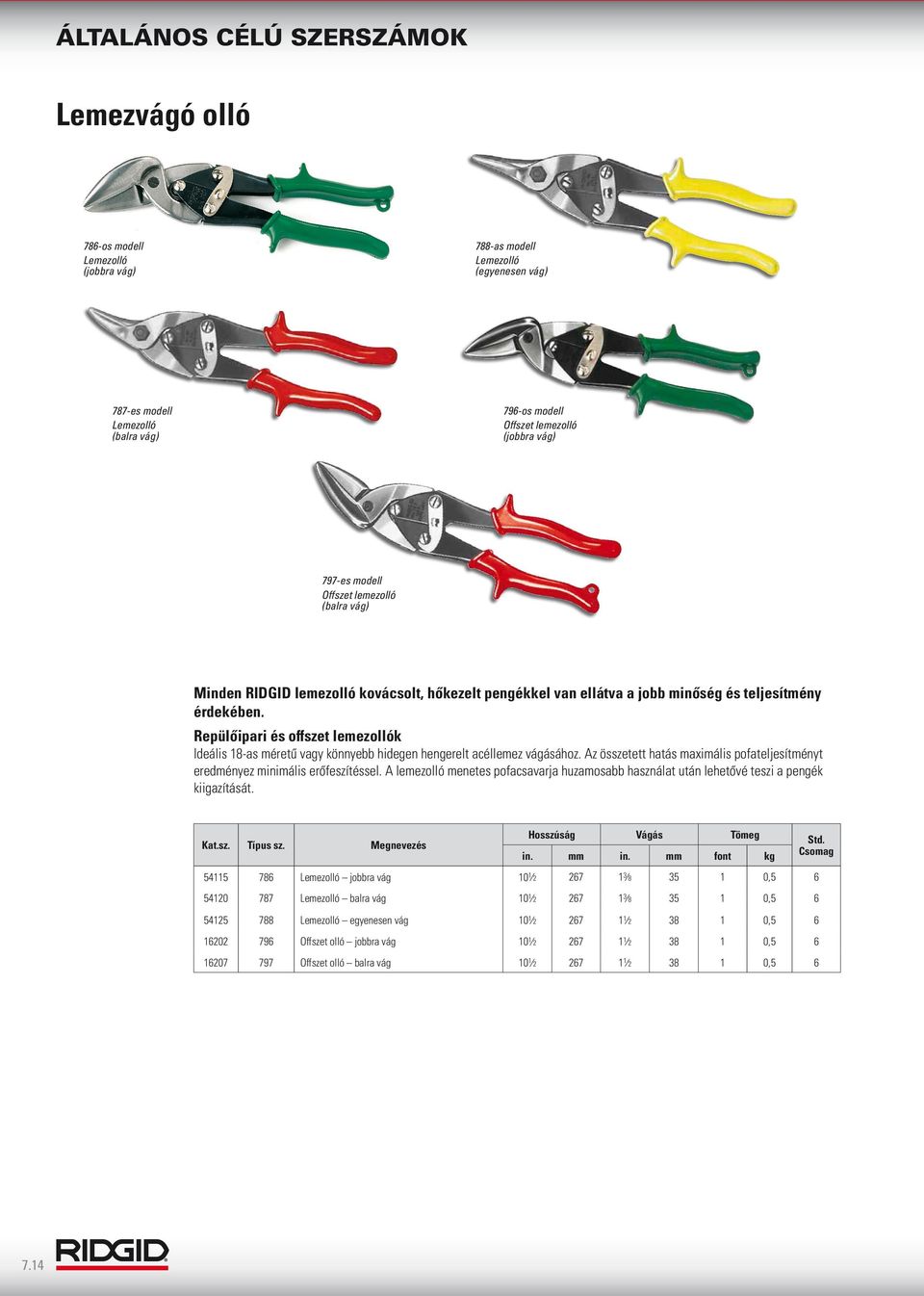

14 Lemezvágó olló 786-os modell Lemezolló (jobbra vág) 788-as modell Lemezolló (egyenesen vág) 787-es modell Lemezolló (balra vág) 796-os modell Offszet lemezolló (jobbra vág) 797-es modell Offszet lemezolló (balra vág) Minden RIDGID lemezolló kovácsolt, hőkezelt pengékkel van ellátva a jobb minőség és teljesítmény érdekében. Repülőipari és offszet lemezollók Ideális 18-as méretű vagy könnyebb hidegen hengerelt acéllemez vágásához. Az összetett hatás maximális pofateljesítményt eredményez minimális erőfeszítéssel. A lemezolló menetes pofacsavarja huzamosabb használat után lehetővé teszi a pengék kiigazítását. Kat.sz. Típus sz. Megnevezés Hosszúság Vágás in. mm in. mm Lemezolló jobbra vág , Lemezolló balra vág , Lemezolló egyenesen vág , Offszet olló jobbra vág , Offszet olló balra vág ,

15 Csapszegvágás Csapszegvágók Az edzett, ötvözött acélból készült pofákat úgy tervezték és gyártották, hogy a lehető leghosszabb penge élettartamot biztosítsák. Az egy lépéses belső kényszervezérlés a leggyorsabb és legegyszerűbb mód arra, hogy a vágópengék pontosan egyenesbe állítva maradjanak. A fogantyúk és markolatok kialakítása nagyobb mechanikai áttételt tesz lehetővé az éles, szabályozott vágás érdekében. Megrendelési információ Kapacitás/Fémek Teljes Csapszegvágó Közepes Kemény Kat.sz. Típus sz. Lágy (15RC) hosszúság megnevezése (31RC) 2 (42RC) 3 in. mm in. mm in. mm in. mm S14 Közép vágó , , , , S18 Közép vágó 3 8 9, , , , S24 Közép vágó , , , , S30 Közép vágó , , , , S36 Közép vágó , , , , S42 Közép vágó , , , ,3 1 1 Lágyacél és nem vastartalmú fémek, csapszegek, csavarok, szegecsek, drót. 2 Vas és acél. 3 Rozsdamentes acél, rugószál, hőkezelt rúd, betonvas. Cserefejek Kat.sz. Megnevezés S14 fej 7 8 1, S18 fej , S24 fej , S30 fej , S36 fej , S42 fej ,

16 Kábelvágó 1380 típusú kábelvágó Az 1380 típusú kábelvágót akár 1 3 8" átmérőjű szigetelt alumínium- és rézkábelek és 750 MCM elnyírására tervezték*. A kovácsolt, hőkezelt, ötvözött acél pofák a kábeleket a belső vezetékeket minimálisan torzítva nyírják el. Üvegszálas szigetelésű nyelekkel és gumi markolatokkal ellátva. *Acél vagy ACSR kábel vágására nem alkalmas. Kat.sz. Típus sz. Megnevezés Kapacitás Kábelvágó Akár 1 3 8" átmérőjű alumínium- és rézkábel és 750 MCM ,0 1 Menetes rúd vágó 1390M típusú menetes rúd vágó Légkondicionáló csövek, tűzoltó készülékek és egyéb könnyűszerkezetek mennyezetre függesztéséhez használatos menetes rudak vágására. Tiszta vágásokat végez, a menet károsítása nélkül. Nincs szükség sorjázásra. Kat.sz. Típus sz. Megnevezés Menetes rúd vágó 8 mm-es pengékkel , Menetes rúd vágó 10 mm-es pengékkel ,4 1 Cserefejek Kat.sz. Típus sz. Megnevezés mm-es pengekészlet mm-es pengekészlet mm-es pengekészlet

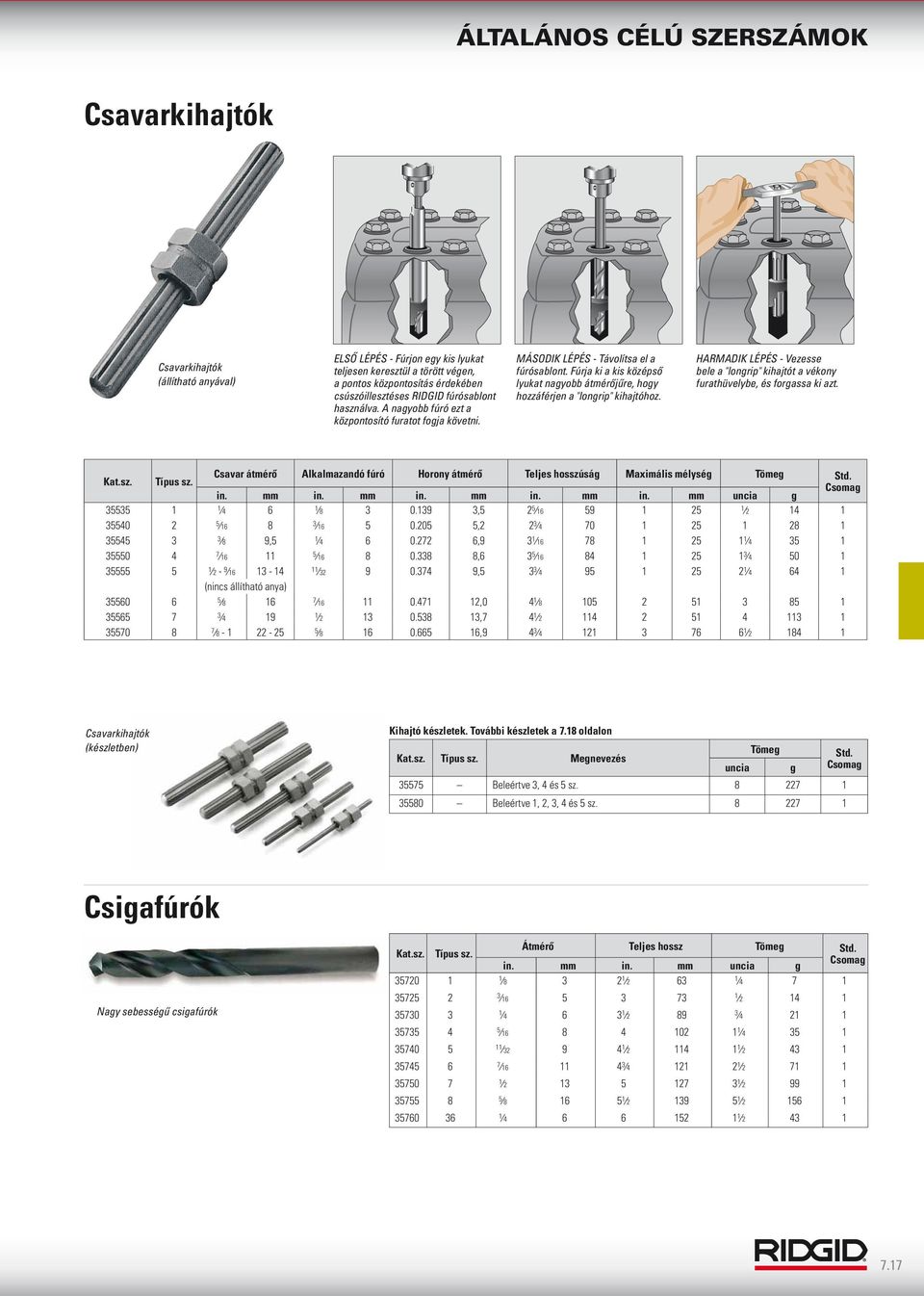

17 Csavarkihajtók Csavarkihajtók (állítható anyával) ELSŐ LÉPÉS - Fúrjon egy kis lyukat teljesen keresztül a törött végen, a pontos központosítás érdekében csúszóillesztéses RIDGID fúrósablont használva. A nagyobb fúró ezt a központosító furatot fogja követni. MÁSODIK LÉPÉS - Távolítsa el a fúrósablont. Fúrja ki a kis középső lyukat nagyobb átmérőjűre, hogy hozzáférjen a "longrip" kihajtóhoz. HARMADIK LÉPÉS - Vezesse bele a "longrip" kihajtót a vékony furathüvelybe, és forgassa ki azt. Kat.sz. Típus sz. Csavar átmérő Alkalmazandó fúró Horony átmérő Teljes hosszúság Maximális mélység in. mm in. mm in. mm in. mm in. mm uncia g , , , , , , (nincs állítható anya) , , , Csavarkihajtók (készletben) Kihajtó készletek. További készletek a 7.18 oldalon Kat.sz. Típus sz. Megnevezés uncia g Beleértve 3, 4 és 5 sz Beleértve 1, 2, 3, 4 és 5 sz Csigafúrók Nagy sebességű csigafúrók Kat.sz. Típus sz. Átmérő Teljes hossz in. mm in. mm uncia g

18 Csere fúrósablonok Csere fúrósablonok (egy darabos típus) Átmérő KÜLSŐ Ø Teljes hossz Alkalmazandó fúró Kat.sz. Típus sz. in. mm in. mm in. mm uncia g , , , , , , , , , , Csavarkihajtó készletek No. 10 csavarkihajtó készlet A No. 10 készlet 20 precíziós szerszámot tartalmaz egy-egy No. 1-5 kihajtó típust, állítható anyákkal, No. 1-5 fúrótípusokat és típusú fúrósablonokat tartalmaz. Préselt műanyag doboz a megfelelő tároláshoz. Kapacitás Kat.sz. Típus sz. Megnevezés in. mm Csavarkihajtó készlet , Csak doboz ,16 1 No. 25 csavar- és csőkihajtó készlet Az No. 25 készlet egy-egy No. 1-8 csavarkihajtót (No. 1-5 csavarkihajtók állítható anyákkal); No. 1-8 és egy 36-os fúrósablont, és teljes fúrósablon és csapágypersely készletet tartalmaz. Maximális mélységű kihajtó tartomány 1" - 3" típusú csőkihajtók is. A precíziós szerszámok megfelelő rekeszes dobozba van csomagolva. Kat.sz. Típus sz. Megnevezés Csavar- és csőkihajtó készlet Csavar Cső Kapacitás Típus in. mm , Csak doboz 1 0,
