1 GLM 50 C Professional A könnyű és kényelmes megoldás adatátvitelre! 1

2 Bevezetési információk és Ár Bevezetés 11/2015 Cikkszám Név EAN kód Szállítási terjedelem Nettó listaár C00 GLM 50C GLM 50 Prof. Gyártói tanúsítvány 2xAAA Batteries Használati utasítás, Quick Start Védőtáska Ft 2

3 Termékismertető - Tulajdonságok ISO Tanúsítvány Garantált pontosság és mérési tartomány minden körülmények között 360 -os lejtésmérés Könnyű szögmérés és szintező felhasználás Széles körű funkcionalitás, mint például a piacon egyedülálló Határkijelölési Funkció Erős borítás, IP 54 Csepp és porálló eszköz, amely a legkeményebb építkezési területeken is helyt áll Új Bluetoothos adatátvitel, amely minden GLM applikációval kompatibilis. Egyszerűen rögzítheti mérési eredményeit. Színes kijelző az eredmények könnyebb értelmezhetőségéért ±1.5 mm-es mérési pontosság a pontos eredmények érdekében Új 3

4 Termékismertető ÚJ HMI koncepció a funkciók és beállítások számára ÚJ ÚJ Távolságmérés Szintezési funkció (Dőlésmutató) Memória (30 hely) Egyedülálló Határkijelölési funkció ÚJ Folyamatos mérés Terület Térfogat Közvetett mérés 3 mód A mérési értékek összeadása/kivonása is lehetséges Falfelület 4

5 Termékismertető Beállítások és gombok Mérő gomb Röviden nyomva: Funkció menü Hosszan nyomva: Beállítások Megerősítő gomb böngésző módban Összeadás és kivonás gomb Navigáció jobbra és balra böngésző módban Bluetooth Be/Kikapcsolás /Visszavonás Hivatkozás Mértékegység váltás Hang be/ki Lejtésmérés kalibráció Forgatható kijelző be/ki 5

6 Termékismertető Műszaki adatok GLM 50 C Prof C00 Mérési tartomány 0,05 50m Mérési pontosság, tipikus ± 1,5 mm Lejtésmérés mérési tartománya 360 Mérési pontosság (tipikus) 0,2 Legkisebb feltüntethető távolság 0,1 mm Lézerdióda és lézerosztály 635 nm, <1mW, 2 Áramellátás 2 x 1,5 V LR03 (AAA) Elem élettartama, kb. (egyedi mérés) 10000* (Bluetooth nélkül) Por és fröccsenő víz elleni védelem IP 54 Alkalmazhatóság (hőmérséklet) 10 C C Tárolási hőmérséklet 20 C C Méret Súly 106 x 45 x 24mm 0.1 kg 6

7 Termékismertető (4) - ISO Tanúsítvány ISO tanúsítvány A GLM 50 C Prof. az új ISO norma ( ) szerinti tanúsítvánnyal fog rendelkezni, amely részletesebb módon határozza meg a mérési tartományát és pontosságát lézeres távolságmérőknek. A csomagoláson és a szórólapon az új logó lesz feltüntetve, míg a használati utasításban a jó, illetve a rossz mérési körülmények kerülnek leírásra. Ez segíti a felhasználót, hogy jobban megértse a mérési teljesítményt változatos körülmények között, valamint segíti a termék megkülönböztethetőségét más gyártók termékeitől. A GLM 50 C Professional mellett, a GLM 40 Professional, a GLM 30 Professional, a GLM 80 Professional és a GLM 100 C Professional is ISO tanúsítvánnyal rendelkezik. 7

8 termékismertető (5)- Dőlésmérés A dőlésmérés 2 módja 1. Szintező, ha a termék a hátán fekszik 2. Lejtésmérés a termék mindkét oldalával 15,6 8

9 Termékismertető(5) Határkijelölési funkció A határkijelölési funkció arra szolgál, hogy egy korábban mért vagy előre meghatározott távolságot újra és újra lemérjen az eszköz, megkönnyítve ezzel például gipszkartonfal tartóbordák távolságának lemérését. Az eszköz folyamatosan méri a távolságot, valamint az aktuális értéket és mértékegységet pirossal jelzi a kijelzőn. Amint az eszköz eléri az előre meghatározott távolságot (vagy annak többszörösét), a kijelzőn a mért érték színe zöldre vált és tovább mozog a kijelzőn. Az eszköz mozgatásának iránya 0,5m 0,5m 0,5m 0,5m 9

10 Appok és Szoftver GLM 50 C Prof. Kompatibilis a Mérőműszer Applikációkkal és szoftverekkel: GLM Transfer Software GLM floor plan GLM measure&document 10 Internal PT/MT-MKP Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction,

11 GLM Transfer Software 2.0 Könnyű adatátvitel a GLM 50 C/ GLM 100 C Prof. Eszközökről PC-re Version 2.0 (Március 2015): Windows 8 kompatibilitás Bluetooth kapcsolat: a mérési értékek azonnali átvitele GLM Transfer Software-be és Microsoft Excel-be Version 2.1 (Október 2015): GLM 50 C Prof. támogatás; bővített nyelvkészlet 11 Internal PT/MT-MKP Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction,

12 GLM Transfer Software 2.0 Adattábla a mérések dátumával az adatok egyszerűbb hivatkozásáért Kapcsolódás + utolsó 4 számjegy a sorozatszámból a könnyű azonosításhoz Adatok megnyitása Excelben Adatletöltés a GLM-ről Adatok másolása Visszajelzés a műveletkről és hibákról Adatmentés.xls vagy.csv formátumban Formatálás Impresszum és szoftver verzió 12 Internal PT/MT-MKP Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction,

13 GLM measure&document App Az App elérhető a főbb platformokon ios (Apple): iphone 4S vagy újabb, ipad (3. Gen. Vagy újabb), ipad Air (1. Gen. Vagy újabb), ipad mini (1. Gen. Vagy újabb) Android: Okostelefonok és tabletek, melyeken az Android 4.0 vagy annál újabb operációs rendszer fut, Bluetooth 2.1 vagy újabb Ingyenes! Vonzó felhasználó felület könnyen kezelhető és intuitív! Használható lézeres távolságmérő nélkül is (pl. az értékek kézileg bevihetők), hogy kipróbálják mire képes az applikáció 13 Internal PT/MT-MKP Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction,

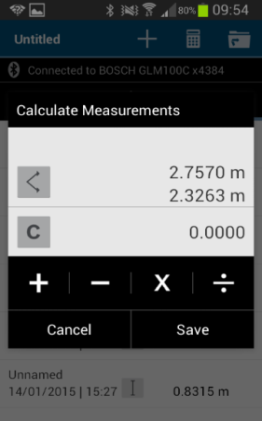

14 GLM measure&document App 1. Skiccelés A mérések egyszerű megjelenítése fotókon 2. Intelligens mérési lista Mentés, címkézés és a mérések feldolgozása 3. Távirányítás Irányítsa minden funkcióját a GLM 50 C/ GLM 100 C Prof. Eszköznek okos telefonról/tabletről 3 sokoldalú és könnyen kezelhető funkció egy alkalmazásban! 14 Internal PT/MT-MKP Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction,

15 GLM measure&document App Új projekt hozzáadása Minden mentett projekt Projekt infó: Cím, Kapcsolat és Tartalmi infó Intelligens mérési lista: Minden mérés, amelyet a GLM 50 C/ GLM 100 C Prof. Eszközzel mértek vagy kézileg bevittek More gomb: Applikáció beállítasai, Imprint, Listanézet a projektekről Távirányítás: A GLM 50 C/ GLM 100 C Prof. Minden funkcióját kézileg irányíthatja 15 Internal PT/MT-MKP Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction,

16 GLM floor plan App GLM Floor Plan App: Az applikáció egy GLM 50 C lézeres távolságmérővel kombinálva a legjobb megoldás alaprajzok készítésére vagy azok megfelelőségének ellenőrzésére. Az 1.1-es verzió újdonságai: Automatikus területmérés Falmagasság beállítása Rajzskála megjelenítése a tervben Tervrajzok közti közvetlen váltogatás egy projekten belül 16 Internal PT/MT-MKP Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction,

20 GLM floor plan App 2 frissítés: fejlesztések és új funkciók 2015-ben: A GLM floor plan integrálása a Bosch Toolbox App-ba GYIK PDF kivitel jegyzetekkel, teendők és fali nézet Nagyobb betűméret Funkciók fejlesztése és optimalizálása GLM 50 C Prof. kompatibilitás Internal PT/MT-MKP Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction,

21 Target groups & Applications Építészmérnököknek Lemérheti a szobák területét és azokat közvetlenül a floor plan applikációba mentheti a tableten. Új terveket készíthet az összes szükséges méréssel, majd azokat megoszthatja az ügyfelekkel, felügyelőkkel,anyagbeszállítókkal stb. Faipari munkásoknak Nehezen megközelíthető helyeken végezhet méréseket (pl. szekrényekben távvezérlés segítségével) Gyorsítsa fel a folyamatokat a műhelyben a: folyamatos mérés, területmérés, térfogatmérés és az összekapcsolhatóság funkciókkal. Gipszkarton falazóknak Mérjen magasságokat és távolságokat az anyagigény meghatározásához. Oszlopok felállítása (határkijelölési funkció) Mérések dokumentációja a későbbi riportok céljából. Fémipari munkásoknak Alapanyag igény ellenőrzése építkezéseken. Munkavégzés dokumentációja. Lejtésszög ellenőrzése pl. ajtó, ablakkereteknél. 21

22 Target groups & Applications Felújítás Ajánlatok előkészítése az ügyfelek részére: képek, méretek és kommentek hozzáadása a könnyebb megérthetőség céljából. Adatok küldésével alapanyagigényét már az építési területről jelezheti az iroda számára Padlóburkolóknak és festőknek Fal és szobaterületek meghatározása. Alapanyagigény meghatározása és küldése közvetlenül a beszerzésért felelős munkatársnak A padló lejtésének gyors megállapítása a szintező funkcióval. HVAC telepítőknek Alapanyagigény meghatározása HVAC rendszereknél Nehezen megközelíthető helyeken való indirekt mérések. Villanyszerelőknek Alapanyagigény meghatározása villamossági munkálatok során és adatkábelezéseknél Mérések dokumentációja a későbbi riportok céljából. 22

23 GLM 50 C és GLM 100 C különbségek +50m mérési tartomány +20 memóriahely Li-lon Akkumlátor USB 2.0 Képmozgatás R 60 GLM 50 C Professional GLM 100 C Professional 23

24 Előnyök a GLM 50 Professional-hoz képest + Integrált Bluetooth modul, amely kompatibilis a: + Bosch floor plan App-al + measure & document App-al + Színes kijelző + Fejlettebb HMI koncepció + Min/Max, Fal terület funkció + Határkijelölési funkció GLM 50 Prof. + Memória + Lejtésmérés 24

25 GLM 50 Prof. Kivezetése GLM 50 Prof, EU kivezetés Az alábbi termék kivezetésre kerül az új GLM 50 C Prof. bevezetése után. 25
