1 TERET NYITUNK Roto Patio Life A Patio vasalatrendszer Beépítési útmutató Patio Life fa tolórendszerhez 1. oldal / AB 541-2_HU

2 Melléklet a beépítéshez A beépítési útmutatóhoz tartozik egy melléklet, amely tartalmaz vízszintes és függőleges metszeteket fához. Ha ez a melléklet hiányzik, akkor azt megrendelheti tőlünk. A beépítési útmutató és a melléklet is elérhető pdf.-formátumban. További dokumentációkról a Patio Life-hoz (prospektus, árlista, profilfüggő adatlap, stb.) kérem érdeklődjön. 2. oldal / AB 541-2_HU

3 Roto Patio Life Tartalom Termékszavatossági előírások Általános útmutató a Patio Life-hoz Bevezetés Patio Life Sémák Vasalat áttekintés Cikklista Fúró sablon és szerelési segítségek Szárnyméretek és alkatrész igény Szárny szerelés - előkészítés Szárny - szárnyrészek szerelése Szárny - tömítések szerelése Tok- szerelés előkészítése Küszöb / vízvezető profil szerelése Tok - tok alkatrészek szerelése Középtömítés szerelése Tok - záródarabok szerelése Középtömítés - középzárók szerelése C séma - szerelés előkészítése D séma - szerelés előkészítése A szárny be- és kiakasztása Karbantartási- és használati útmutatók 4. oldal oldal / AB 541-2_HU

4 Roto Patio Life Termékszavatossági előírások Toló vasalat ablak és erkélyajtókhoz. A "termékszavatossági törvényben definiált gyártói felelősség szerint ( 4 ProdHaftG) a gyártó termékeinél a következő információkra kell ügyelni az ablakok és erkélyajtószárnyakhoz való toló vasalatokról. Az információk figyelmen kívül hagyása a gyártót mentesíti a szavatossági kötelessége alól. 1. Termékinformáció és rendeltetésszerű használat A toló vasalatok ezen definíció értelmében a toló ablakhoz és erkélyajtókhoz használt vasalatok, amelyek elsősorban külső lezáróként használnak és többnyire üvegezettek. Az eltolható szárnyakkal kombinációban állhat még fix szárny és/vagy további mozgatható szárnyak, pl. tisztításhoz nyíló szárny. Az a szárny, amely tolóvasalattal van felszerelve, eltolható, emelhető és eltolható, buktatható és eltolható, emelhető, buktatható és eltolható, párhuzamosan állítható és eltolható, buktatható, párhuzamosan állítható és eltolható. A toló vasalatok függőlegesen beépített fából, műanyagból, alumíniumból vagy acélból és ezeknek megfelelő anyagkeverékből készült ablakhoz és erkélyajtóhoz alkalmazható vasalat. A toló-vasalatok ezen definíció értelmében rendelkeznek egy zárással, amely a tolható szárnyat zárja le; valamint futógörgőkkel, amelyek a tolható szárny alsó vízszintes könyökén találhatóak. Kiegészítőleg még lehetnek nyitóollók a bukáshoz és szerkezetek az emeléshez ill. a szárnyak párhuzamos eltolásához. A vasalatokkal a szárnyak zárhatóak, résszellőztető állásba hozhatóak ill. oldalra tolhatóak. Az ettől eltérő használat nem felel meg a rendeltetésszerű használatnak. Betörégátló ablakok és erkélyajtószárnyak, nedves helyiségekbe és agresszív, korródálást elősegítő levegőtartalmú környezetben beépített ablakok és erkélyajtók olyan vasalatot igényelnek, amely az adott környezetnek megfelel és külön egyeztett teljesítményjegyekkel rendelkezik. A nyitott ablak- és erkélyajtószárnyak csak árnyékoló funkcióval rendelkeznek és nem töltik be a hézagmentesség, heves esőzéssel, hangtompítással, hőséggel és betöréssel szembeni ellenállás igényét. Szél és huzat esetén az ablak- és erkélyajtószárnyakat be kell zárni és reteszelni. A szél és huzat ebben a megfogalmazásban azt jelenti, hogy az ablak- és erkélyajtószárnyak nyitott állapotban légnyomás ill. légáramlat hatására maguktól és irányíthatatlanul kinyílnak vagy bezáródnak. Az ablakok- és erkélyajtószárnyak egy rögzített nyitott állása csak rögzített kiegészítő vasalatokkal érhető el. A becsukott ablak- és erkélyajtószárnyak ellenállása a szélnyomással szemben a mindenkori szerkezettől függ. Ha az ablak- és erkélyajtószárnynak DIN EN (különösen p3 nyomásvizsgálat) szerinti ellenállóképességgel kell rendelkezniük, akkor ezt a mindenkori ablakszerkezettel és a keret anyagához való vasalatösszeállítással kell meghatározni és külön egyeztetni. Általában a tolóvasalatok a DIN szerinti akadálymentes otthon igényének felelnek meg. Ehhez megfelelő vasalatösszeállítás és szerelés szükséges az ablak- és erkélyajtószárnyakhoz, amelyeket külön kell egyeztetni. 2. Helytelen használat Az ablak- és erkélyajtószárnyak helytelen - azaz nem rendeltetésszerűhasználata akkor fordul elő, ha nyitási területbe akadály kerül és ezzel megakadályozza a rendeltetésszerű használatot; ha az ablak- és erkélyajtószárnyra kiegészítő teher hárul, ha az ablak- és erkélyajtószárnyak betolásakor vagy zárásakor a szárny és tok közé benyulnak ill. egy személy vagy testrész kerül erre a területre a szárnyak betolásakor. 3. Szavatosság A mindenkori összvasalat kizárólag a Roto Frank AG vasalataiból állítható össze. A vasalatok szakszerűtlenül kivitelezett szerelése és/vagy nem eredeti ill. nem a gyártó által forgalamazott kiegészítő vasalatok alkalmazása a felelősség kizárását vonja maga után. 4. Termékjellemzők 4.1 Maximális szárnytömeg és szárnyfalcméretek Az egyes vasalatkivitelezések maximális szárnytömegét nem lehet túllépni. A legkisebb megengedett tartóerővel rendelkező alkatrész határozza meg a maximális szárnytömeget. Az alkalmazási diagramokat és alkatrész hozzárendeléseket figyelembe kell venni. (ld. következő oldalakat) 4.2 A vasalatok összeállítása A gyártó előírásai, amelyek a vasalatok összeállítására vonatkoznak (pl. a külső kilincsek elhelyezése, vasalatok konstrukciója betörésgátló ablak- és erkélyajtószárnyakhoz) kötelező érvényűek. 5. Termék karbantartása A biztonság szempontjából fontos vasalatrészeket évente legalább egyszer a rögzített helyükön meg kell vizsgálni és a kopását ellenőrizni kell. Szükség szerint a rögzítőcsavarokat meg kell húzni ill. egyes alkatrészeket ki kell cserélni. Ezen túlmenően legalább évente egyszer a következő karbantartási munkálatokat el kell végezni: minden mozgó alkatrészt és a toló vasalat minden záró részét be kell zsírozni és a működését ellenőrizni kell. csak olyan tisztító- és ápoló anyagokat lehet alkalmazni, amelyek a vasalatok korrózióvédelmét nem csökkentik. A vasalatok beállítási munkáit, valamint az alkatrészek cseréjét szakembernek kell elvégeznie. Az ablak- és erkélyajtók felületének kezelésekor pl. lakkozás vagy fényezés minden vasalatrészt ki kell vonni a kezelés alól és védeni 4. oldal / AB 541-2_HU

5 kell a szennyeződéstől eközben. 5.1 A felület minőségének megőrzése Az elektrolitikusan felvitt horganyréteg a normál levegőklímán nem sérül, ha a vasalatrészeken nem keletkezik kondenzvíz, vagy az alkalmanként keletkezett kondenzvíz hamar fel tud száradni. A vasalatrészek felületi minőségének tartós megőrzéséhez és a korrózió elkerülése érdekében a következő pontokat feltétlenül be kell tartani: A vasalatokat ill. a falcteret különösen a beépítési fázisban megfelelően kell szellőztetni, hogy sem nedvességnek, sem kondenzvíz keletkezésének ne tegyük ki. Az építőanyagok lerakódását és azzal való szennyeződést a vasalat részeken (por, gipsz, cement stb.) kerülni kell. A falctérben képződő agresszív gázok (pl. hangya- vagy ecetsav, ammónia, amin-/ammónia vegyületek, aldehidek, fenolok, csersav stb.) kevés kondenzvízzel érintkezve a vasalatrészek gyors korróziójához vezethez. Ilyen agresszív gázok megjelenésekor gondoskodni kell a falctér megfelelő szellőztetéséről. Ez különösen érvényes a tölgyfából vagy más magas (cser-)sav tartalmú fából készült ablaknál és erkélyajtónál. Ezen túlmenően nem lehet ecet- vagy savas térhálózatú ill. az előbb felsorolt anyagú tömítőanyagot használni, mivel a tömítőanyaggal való közvetlen érintkezés és az ezekből való kipárolgások a felületet megtámadhatják. A vasalatot csak enyhe, ph-semleges higított tisztítószerrel lehet tisztítani. Semmi esetre sem szabad agresszív, savas tartalmú tisztítószert vagy a fent felsorolt anyagokat tartalmazó súrolószert alkalmazni. Hasonló tológörgős és zárású vasalatoknál pl. harmónika ajtók a termékinformációk és főleg a rendeltetésszerű használatra, helytelen használatra, termékjellemzőkre; termékkarbantartásra, információs- és instrukciós kötelezettségekre vonatkozó jellemzőket figyelembe kell venni, értelemszerűen az érintett ismertetőjegy szerint. 6. Információs- és instrukciós kötelezettségek Az információs- és instrukciós kötelezettségek, valamint a "termékszavatossági törvénynek" megfelelő karbantartási munkák teljesítéséhez rendelkezésre állnak: tervezőknek tervezési segédletek szakkereskedőknek katalógusok a gyártóknak beépítési útmutatók és műszaki rajzok építészeknek és felhasználóknak karbantartási- és tisztítási útmutató valamint használati útmutató. A tolóvasalatok működésének biztosításához a tervezőknek kötelező a gyártótól vagy a kereskedőtől a termékinformációkat megrendelni és arra ügyelni, A kereskedőnek kötelező a gyártó termékinformációira ügyelni és ezeket, továbbá a beépítési útmutatót, műszaki rajzokat, karbantartási- és tisztítási útmutatókat beszerezni és azokat a felhasználóknak átadni, az ablakgyártónak a termékinformációkra ügyelni kell és a gyártótól vagy kereskedőtől a karbantartási- és tisztítási útmutatókat be kell szerezni és azt az építésznek és a felhasználónak továbbadni. 7. Hasonló vasalatok alkalmazása 5. oldal / AB 541-2_HU

6 6. oldal / AB 541-2_HU

7 Roto Patio Life Általános útmutató Fa erkélyajtók 68-as profillal 68 x 92 mm formában / 28 mm-es szárnytávolság A vasalatok működésbiztonsága A vasalatok folyamatos működésbiztonságához a következőkre kell ügyelni: 1. Az alkalmazási tartományokra ill. szárnyhoronyszélességre, -magasságra, max. szárnytömegre és az össz-alkatrész szélességre, a profilgyártó előírásaira ügyelni kell. 2. A vasalatrészek szakszerű szerelésére a beépítési útmutatónak megfelelően 3. Az elemek szakszerű szerelését a beépítésnél 4. A karbantartási -és kezelési útmutató figyelembe vételére 5. Az összvasalat csak eredeti Roto rendszer alkatrészekből állhat. Rendszeridegen alkatrészek alkalmazása a szavatosság kizárását vonja maga után. 6. A futó- és vezetősíneket időközönként meg kell tisztítani a portól és a szennyeződéstől, hogy a futósín görgőjének a jó működési képessége megmaradjon. Termékszavatossági előírások Az ablakkilincs rögzítése M5x..DIN 965 süllyesztettfejű csavarral történik. A központi zárszerkezet vasalatrészeinek rögzítése korrózióálló, a vasalatnak megfelelő csavarokkal történik Az ablakgyártónak gondoskodnia kell a vasalatok kielégítő rögzítéséről, adott esetben a csavargyártót is be kell vonnia. Az üvegezési technika ékelési előírásait be kell tartani. Termékszavatosság felelősség kizárása A vasalatgyártó nem felel a vasalatok működési zavaráért és károsodásáért, valamint az ezekkel szerelt ablakokért és erkélyajtókért, ha ezek a nem megfelelő rendelésre, a beépítési előírások vagy az alkalmazási diagramok figyelmen kívül hagyására vezethetőek vissza. Felelősség kizárása A beépítési útmutatóban szereplő minden adatot gondosan és szakszerűen állítottunk össze. A technika fejlődésével, a törvényi előírások változásával, valamint az idő előrehaladtával szükségszerűen változások adódnak. Így kérjük megértésüket, hogy a tartalom helyességéért és teljességéért nem vállalunk felelősséget. Minden jogot, különösen a sokszorosítás és terjesztés jogát fenntartjuk. 7. oldal / AB 541-2_HU

8 Roto Patio Life Tolóvasalat nagy felületű tolóajtóhoz 300 kg szárnytömegig Termékleírás: A Patio Life megkönnyíti a használhatóságot, mivel az innovatív, kényelemesen működtethető tolószerkezet az ajtó emelését megtakarítja. A tömítőelemek a kilincs által vezéreltek és az ajtót állandóan tömítik. A Patio Life a nagy felületű emelő-toló profiloknál 3235 mm szárnyszélességig, 2670 mm szárnymagasságig és 300 kg szárnytömegig alkalmazható. A különböző sémák lehetővé teszik a nyitási módok variálhatóságát, különösen hotelekben, kávézókban, stb. Előnyök áttekintése: Használat: Egyszerű használat, mivel az ajtót a kireteszeléskor és nyitáskor nem kell megemelni. A használat / záráserő független a szárnytömegtől. Az ajtó egyszerű és logikus használat a bukó-nyíló területről ismert kilincsállással a hibás használat elkerülhető zárt állás alul. Alkalmazás: A kiváló futóműtechnika és a futómű kiegészítő kefével a nagyon jó futó-tulajdonság mellett garantálja az optimális használatot és a hosszú élettartamot is. A 180 -os kilincsállás egy biztosított résszellőztető funkciót tesz lehetővé, amely kívülről nem látható. Az ajtó teljesen zárt és biztosított, az alsó tömítő elemek be vannak állítva, a felső részen egy kb. 5 mm-es szellőzőrés van. Alacsony küszöb az akadálymentes lakásért. Biztonság: Már alapverzióban is a rúdzároldal 4 biztonsági zárással van felszerelve. Szerkezeti adottság, hogy a szárny kiemelése csak nagyon nehezen lehetséges. Kiegészítő zárási pontok lehetségesek a középső oszlopon, ezek további betörésgátlók Elektromos zárás-figyelő rendszer beépíthető. Hőszigetelés / Izoterm folyamatok: Új komfort küszöbök. Egy különleges hőszigetelő anyagokból készült anyag-keverék létrehozza az optimális izoterm folyamatokat és megakadályozza a nem kívánt hideg hidat A hideg-meleg-kicserélődés a minimumra redukálódik. Szárnyszélesség: mm 3235 mm Szárnymagasság: mm 2670 mm Külső tok szélesség:... max mm Szárnytömeg:... max. 300 kg ZÁRT NYITOTT BIZTOSÍTOTT RÉSSZELLŐZTETÉS 8. oldal / AB 541-2_HU

9 Sémák A Patio Life nagy variálhatósága: A séma balos A séma jobbos C séma D séma F séma G2 séma K séma 9. oldal / AB 541-2_HU

10 Roto Patio Life Vasalat áttekintés A séma balos F 13 F H Z H V GK Z GK S GK V Z d 3e 3c S 3e 3a 3b 3a 12 P P Z GK 12 GK H Z ZS 8 Z V 10 9 GK V 7 S ZS oldal /AB 541-2_HU

11 Cikklista Megnevezés Cikkszám: GK Patio Life alapkészlet A séma Tartalom: 1 x felső sarokelem, 1 x alsó sarokelem, 2 x összekötő cső 400 mm, 1 x felső végzáró, 1 x alsó végzáró, 2 x kapcsolólemez NT (kép nélkül) Patio Life alapkészlet C séma (kép nélkül) Tartalom: 1 x felső sarokelem, csap nélkül, 1 x alsó sarokelem, csap nélkül, 2 x összekötő cső 400 mm, 1 x alsó végzáró, 1 x alsó végzáró, 2 x kapcsolólemez NT Egy C sémás ajtó beépítéséhez szükség van 1 A sémás alapkészletre és 1 C sémás alapkészletre. V Patio Life hosszabbító egység Tartalom: 1 x alsó középrész, 1 x felső középrész, 2 x összekötő cső 400 mm elem a beépítéshez felülre Szárnyszélesség Hossz. egységek száma min. SzSz 825 mm 1124 mm mm 1640 mm mm 2160 mm mm 2680 mm mm 3235 mm 4 1 Dornméret Rúdzárhossz Kilincsmag. Cikkszám: (a sín felső peremétől) Patio Life rúdzár mm variálható 1 V Patio Life rúdzár mm variálható 1 V Patio Life rúdzár mm fix 2 V Patio Life rúdzár mm fix 2 V Patio Life rúdzár mm fix 2 V Patio Life rúdzár mm fix zárh. 2 V Patio Life rúdzár mm fix zárh. 2 V Patio Life rúdzár mm fix zárh. 2 V (k. n.) Patio Life rúdzárhosszabbító 200 mm 1 V (k. n.) Roto NT KZ 200 mm (normál NT) (k. n.) Roto NT KZ 400 mm (normál NT) C séma: (k. n.) rúdzár mm csap nélkül (k. n.) rúdzár mm csap nélkül (k. n.) rúdzár mm csap nélkül Patio Life adapterprofil 2600 mm rúdzároldal (22 mm-es nutszélességnél) oldal / AB 541-2_HU

12 Roto Patio Life Cikklista Megnevezés Cikkszám: 4 Patio Life küszöb 3000 mm szürke Patio Life küszöb 3500 mm szürke Patio Life küszöb 4000 mm szürke Patio Life küszöb 4500 mm szürke Patio Life küszöb 5500 mm szürke Patio Life küszöb 6500 mm szürke Patio Life futósín 3000 mm EV Patio Life futósín 3500 mm EV Patio Life futósín 4000 mm EV Patio Life futósín 4500 mm EV Patio Life futósín 5500 mm EV Patio Life futósín 6500 mm EV ZS Patio Life öntapadó gumilap küszöbhöz fekete (szükséges: 2 darab küszöbönként) Patio Life küszöbrögzítő lemez beépítéshez (6 darab egy csomagban, kép nélkül) Patio Life beépítőprofil szürke 3500 mm Patio Life beépítőprofil szürke 1750 mm a Patio Life beépítőprofil szürke D séma 3500 mm Patio Life beépítőprofil szürke D séma 6500 mm Patio Life rögzítő fólia (50 m egy tekercsben) Patio Life adapterprofil szürke 3500 mm Patio Life adapterprofil szürke 1750 mm Patio Life aluminium-takaró az átjáró részhez 3200 mm (választható) Patio Life alumínium-takaró az átjáró részhez 1600 mm EV a Patio Life tömítőzsinór az építőprofilhoz, vízvezető profil és alumínium takarás (50 m-es tekercs) oldal / AB 541-2_HU

13 Cikklista Megnevezés Cikklista: 9 Patio Life takarópár az építőprofilhoz (választható, ha alumínium takaró van) a Patio Life takarópár építőprofilhoz (alumínium takaró nélkül) Patio Life vízvezető profil 6500 mm EV1 küszöbhöz Patio Life végtakarópár küszöbhöz (k. n.) Patio Life futósín 42 mm-es fa maráshoz: Patio Life futósín 42 mm 3500 mm EV Patio Life futósín 42 mm 4500 mm EV Patio Life futósín 42 mm 5500 mm EV Patio Life futósín 42 mm 6500 mm EV Patio Life vízszintes nyomótömítés (50 m-es tekercs) Patio Life csőtömítés függőleges (50 m-es tekercs) Patio Life tömítéskészlet fához (függőleges csőtömítés 11 m; vízszintes nyomótömítés 14 m) Patio Life záródarab fához (k. n.) Patio Life felső záróléc,(alternativ záródarabhoz, 2270 mm szárnymagasságig (k. n.) Patio Life felső záróléc, 600 mm, alternativ záródarabhoz; 2271 mm szárnymagasságtól (k. n.) Patio Life alsó záróléc, alternativ záródarabhoz, 1671 mm szárnymagasságtól (k. n.) Patio Life felső záróléc, C séma, 2270 mm szárnymagasságig (k. n.) Patio Life felső záróléc, 600 mm, C séma, 2271 mm szárnymagasságtól (k. n.) Patio Life alsó záróléc, C séma, 1671 mm-es szárnymagasságtól oldal / AB 541-2_HU

14 Roto Patio Life Cikklista H Megnevezés Cikkszám: Patio Life emelősín 3300 mm (Szükséges: 4 db x szárnyszélesség hossza) F Patio Life felső vezetősín 3500 mm (Szükséges: 2 db x belső tokszélesség) Patio Life felső vezetősín 4500 mm (Szükséges: 2 db x belső tokszélesség) Patio Life felső vezetősín 5500 mm (Szükséges: 2 db x belső tokszélesség) Patio Life felső vezetősín 6500 mm (Szükséges: 2 db x belső tokszélesség) Patio Life tartóbak vezetősínhez felül (20 darab egy csomagban) Z Patio Life tartozékok fához 68 mm / 28 mm szárnytávolság A séma Tartalom: 1 x alsó ütközőlemez, 1 x felső ütközőlemez, 1 x alsó tömítőtuskó, 1 x felső tömítőtuskó, 1 x alsó középoszlop tömítés 68 mm, 1 x felső középoszlop tömítés 68 mm, 2 x tömítőlemez, 1 x adapterlemez, 1 x támasztóprofil 150 mm, 2 x tömítés L-rész Patio Life tartozékok fához 56 mm / 10 mm szárnytávolság A séma Tartalom: 1 x alsó ütközőlemez, 1 x felső ütközőlemez, 1 x alsó tömítőtuskó, 1 x felső tömítőtuskó, 1 x alsó középoszlop tömítés 56 mm, 1 x felső középoszlop tömítés 56 mm, 2 x tömítőlemez, 1 x adapterlemez, 1 x támasztóprofil 150 mm, 2 x tömítés L-rész Patio Life tartozékok fához 68 mm / 28 mm szárnytávolság C séma Patio Life tartozékok fához 56 mm / 10 mm szárnytávolság C séma Patio Life tartozékok fához 68 mm / 28 mm szárnytávolság D séma Patio Life tartozékok fához 56 mm / 10 mm szárnytávolság D séma S Patio Life középzáró szorítónyomás állítható, WK 2-nek megfelelő (3 darab szárnyanként) Tartozékok: Patio Life végütköző (D, F, H séma és belső- /külső használat) oldal / AB 541-2_HU

15 Cikklista Megnevezés Cikkszám: 3a Patio Life RotoLine-kilincs fehér R Patio Life RotoLine-kilincs középbronz R Patio Life RotoLine-kilincs naturezüst R b Patio Life RotoLine-kilincs fehér R07.2 zárható Patio Life RotoLine-kilincs középbronz R05.3 zárható Patio Life RotoLine-kilincs naturezüst R01.1 zárható c Patio Life RotoLine külső kilincs cilinderes rozettával fehér R07.2* Patio Life RotoLine külső kilincs cilinderes rozettával középbronz R05.3* Patio Life RotoLine külső kilincs cilinderes rozettával naturezüst R01.1* d Patio Life belső rozetta fehér R Patio Life belső rozetta középbronz R Patio Life belső rozetta naturezüst R e Patio Life húzókagyló 63 mm fehér R Patio Life húzókagyló 63 mm középbronz R Patio Life húzókagyló 63 mm naturezüst R Alternativ: húzókagyló 43 mm normál RotoLine kilincsek alkalmazásakor Patio Life húzókagyló 43 mm fehér R Patio Life húzókagyló 43 mm középbronz R Patio Life húzókagyló 43 mm naturezüst R d 3a 3b 3c 3e * Vigyázat: A külső garnítúra alkalmazásakor a as végütközőt is használni kell. A nyitástávolság kb. 200 mm-rel csökken. Becsavaró tömítésekhez: Trelleborg Dipro GmbH Hermann-Kemper-Straße 12 D Luthen "Cosmoplast 500" ragasztó: Weiss Chemie + Technik GmbH & Co. KG Hansastraße 2 D Haiger 15. oldal / AB 541-2_HU

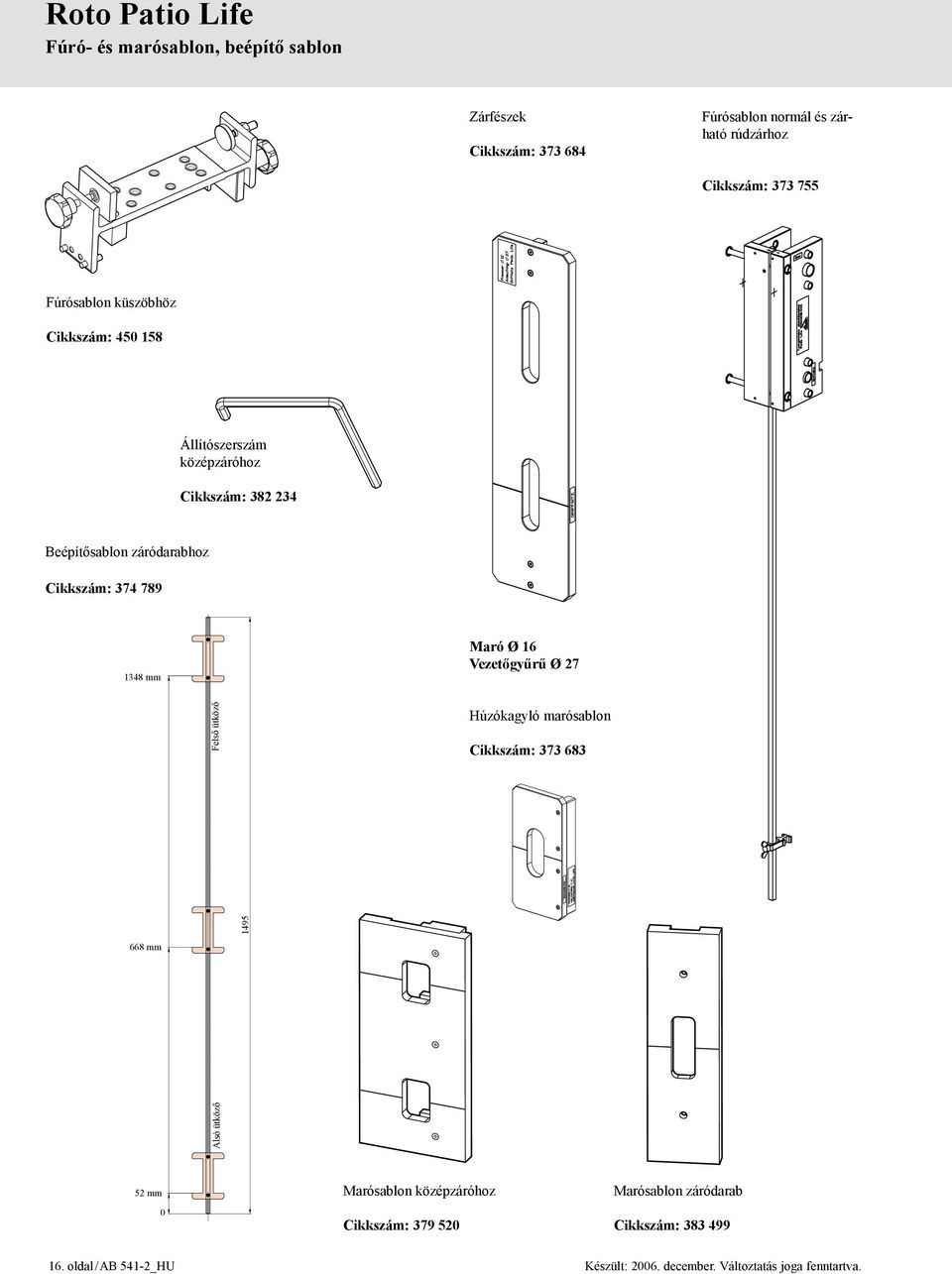

16 Roto Patio Life Fúró- és marósablon, beépítő sablon Zárfészek Cikkszám: Fúrósablon normál és zárható rúdzárhoz Cikkszám: Fúrósablon küszöbhöz Cikkszám: Állítószerszám középzáróhoz Cikkszám: Beépítősablon záródarabhoz Cikkszám: mm Maró Ø 16 Vezetőgyűrű Ø 27 Húzókagyló marósablon Cikkszám: Felső ütköző 668 mm Alsó ütköző 52 mm 0 Marósablon középzáróhoz Cikkszám: Marósablon záródarab Cikkszám: oldal/ab 541-2_HU

17 Roto Patio Life - Bázis küszöb Vasalat áttekintés - A séma balos 17. oldal/ab 541-2_HU

18 Roto Patio Life - Bázis küszöb Cikklista 1 Megnevezés Cikkszám: Patio Life bázis küszöb alu EV1 elox 4500 mm Patio Life bázis küszöb alu EV1 elox 6500 mm Patio Life bázis küszöb alu középbronz elox 4500 mm Patio Life bázis küszöb alu középbronz elox 6500 mm ZS Patio Life öntapadó gumilap küszöbhöz fekete (szükséges: 2 darab küszöbönként) Patio Life bázis beépítőprofil fekete 3500 mm Patio Life bázis adapterprofil fekete 5000 mm Patio Life bázis adapterprofil fekete 2500 mm Patio Life bázis küszöb végtakaró pár Patio Life bázis szigetelőprofil (50 m-es tekercs) oldal / AB 541-2_HU

19 Roto Patio Life - Bázis küszöb Beépítési útmutató 19. oldal/ab 541-2_HU

20 Szárnyméretek és alkatrész igény Alkalmazási terület Szárnyszélesség:...*760 mm 3235 mm Szárnymagasság: mm 2670 mm Külső tokszélesség:...max mm Szárnytömeg:... max. 300 kg * 760 mm és 825mm szárnyszélesség között a felső és alsó végzárót 65 mm-re rövídíteni. Ehhez a középrögzítést feloldani és végállásban rövidíteni. 65* Szárnymagasság SzM Szárnyszélesség SzSz Példa 1800 mm szárnyszélességhez: SzSz = 1800 mm Ajánlat az alkatrészek pozícionálásához A hosszabbítóegységeket 300 mm távolságban elhelyezni. (Összekötő cső = 400 mm) Az első hosszabbítóegységet méretre vágni. Szárnyszélesség Hossz. egységek száma Megjegyzés min. SzSz 825 mm 1124 mm mm 1640 mm 1 (Vigyázat! mm között; hosszabbító egységet középre szerelni!) 1641 mm 2160 mm mm 2680 mm mm 3235 mm oldal/ab 541-2_HU

21 Roto Patio Life Szárny szerelés előkészítés A kilincs és a húzókagyló helyének fúrása és marása 1. A rúdzár helyének kimarása és fúrása a fúrósablonnal. 2. A húzókagylót a szárny külső oldalára kimarni. 1. A zárható rúdzár helyét (a húzókagylóval (63) és a kilinccsel együtt) kifúrni 2. A húzókagyló (63) fészkének kimarása Maró Ø 16, vezetőlemez Ø ø10 ø20 16 Zárszekrény 220 Kilincsmagasság 993,5 50 ø10 ø dorn Rúdzárszekrény 63* 100 ø10 ø dorn 63* 94 Szárnyperem * 43-as kilincsmagasságnál a furat távolság 43 mm. * 43-as kilincsnél a furat távolság 43 mm. Profilcilinder hossza kívül belül profilvastagság dornméret kilincs kilincs csavar 7,5 32 Húzókagyló (32 x 94 x 7,5) ,5 Csavarhossz = profil vastagság + 4 mm 21. oldal/ab 541-2_HU

22 Szárnyrészek szerelése, kilincs rögzítése 11 6 Csavarozás felül mint alul, de a csavarhossz 25 mm 3,5/4,1 x 25 mm Futómű 3 és 4 és vezetőegység elemeket 1 és 2 elhelyezni és becsavarozni. Tömítőlemez felső ütközőlemez Hosszabbítóegységeket 5 elhelyezni. 8 Összekötő csövet 6 sorjamentesen méretre vágni és ezután az összekötőcsövet a kapcsolódarabba beletenni és egy 4 mm-es inbuszkulccsal meghúzni. Max. szorító nyomaték 10Nm. A kifogástalan működés megőrzésének érdekében, az összekötő csőnek nem szabad a 7 kapcsolóelemen túlnyúlnia. Elem beépítéshez felül 10 A rúdzárat 7 méretre vágni, a felső és az alsó sarokelembe beakasztani és becsavarozni. 9 Rúdzár csavarozása 3,9/4,1 x 35 mm Szükség szerint adapterprofilt 8 beállítani és felcsavarozni. A kilincset 9 és a húzókagylót 10 becsavarozni. Emelőprofilt 11 bepattintani. A vízszintes és függőleges tömítést behengerelni. 8 Tömítőlemezt 12 a 19. oldal szerint becsavarozni Ütközőlemezt 13 és 14 csak az ajtó beakasztása után becsavarozni. Tömítőlemez alsó ütközőlemez Csavarozás alul 3,5/4,1 x 35 mm 12 FB Länge/Position Hebeprofil = FB-23 mm Länge Dichtung waagerecht Vigyázat: Az összekötő csőnek nem szabad túlérnie a kapcsoló elemen. 11 Összekötő cső Kupplungdarab szárnyszélesség emelőprofil hossza/helyzete = SzSz-23 mm vízszintes tömítés hossza 22. oldal /AB 541-2_HU

23 Roto Patio Life Szárny szerelés tömítések ,0 mm Tömítések szerelése a szárnyba 1. Emelőprofilt 1 bepattintani. 2. Nyomótömítést 2 vízszintesen az emelőprofilba és a fa nutba behengerelni. 3. Csőtömítést 3 függőlegesen behengerelni. Hossz: szárnymagasság + 2 x 6,0 mm. A lábát 16 mm-rel felül és alul rövidebbre vágni. 6,0 mm 16 mm 2 A tömítő- és ütközőlemez szerelése 1. Az ütközőlemezt a hátulsó szárnyperemre alul felcsavarozni. 2. Tömítőlapot a nuttal a szárny és középoszlop-tömítőléc alá helyezni, felcsavarozni és szilikonnal tömíteni. 3. A támasztóprofilt az emelőprofil és a fa nut közé a szárny külső oldalán elhelyezni és rögzíteni. Csavarozás 4,0 x 20 mm 30 mm Ütközőlemez Tömítő lemez Csavarozás 3,5 x 20 mm szilikon 23. oldal/ab 541-2_HU

24 Tok szerelése - előkészítés Ø 6 mm Ø 8 mm Fúrósablon küszöbhöz Cikkszám: Sárga jelölés mindig belső oldal 18 Adapterprofil Normál futósín Építőprofil Küszöb Deformálódásmentesen meghúzni lencsefejű csavarokkal vagy alátétes lencsefejű csavarral (DIN 967) 24. oldal/ab 541-2_HU

25 Roto Patio Life Tok szerelése és a küszöb tömítése KTSz TP = 56 mm választható 8 mm-es tipli alkalmazása Takarók Alumínium takaró= KTSz választható Öntapadó gumilap KTSz 2 BTSz 2 Építőprofil = + 44 v TP Futósín hossza: KTM 108 mm vagy BTM + 4 mm TP 2,5 Szilikon Tok szerelése KTSz 2 Adapterprofil = 12 v. BTSz +45 KTSz = külső tok szélesség BTSz = belső tok szélesség KTM = külső tok magasság BTM = belső tok magasság TP = tokprofil Lencsefejű csavar 1. A tokprofilt méretre vágni és összecsavarozni. 2. A küszöböt a fúrósablonnal előfúrni és a függőleges keretprofilra és öntapadó gumilapra, süllyesztett fejű csavarokkal felcsavarni. Vigyázat! Deformálódásmentesen csavarozzunk. 3. Az építőprofilt méretre vágni, A tömítőzsinórt a felvevő nutba betekerni, az építőprofilt a helyére pattintani. 4. Adapterprofilt méretre vágni és becsíptetni (lásd jelzést). 5. A fix mezőt elhelyezni és felcsavarozni. A fix mezőt a küszöbnél szilikonnal leszigetelni. 6. Takarókat pozicionálni és ragasztóval rögzíteni. A takarókat az építőprofilnál szilikonnal szigetelni. 7. Alutakarót (választható) adott esetben méretre vágni és a takarók alá becsíptetni és szilikonnal tömíteni. A küszöb és az alutakaró közötti rész szigeteléséhez tömítőzsinórt alkalmazni. 25. oldal/ab 541-2_HU

26 Küszöb szerelése A küszöböt az egész felületén kb. 300 mm-enként alátámasztani! Az egész küszöbön a max. egyenetlenség 2 3 mm lehet. Tömítőzsinór a szigeteléshez Z Z rugalmas lezárás Z Külső burkolat Burkolat Habarcságy vagy külső burkolat Példa: Építőfólia, pl. NOVAwall EPDM fólia, SG 4039 ragasztóval becsavarva. Szállító: Funke Dichtungtechnik A épület sziegetelésére vonatkozó beépítési előírásokra ügyelni kell. Vízvezető profil szerelése Tömítőzsinór a szigeteléshez min. Ø 7 mm Felvevő nut az építő fóliához 26. oldal/ab 541-2_HU

27 Roto Patio Life Tokrészek szerelése Áttekintés Vezetősín hossza = BTM - 14 Tömítőtuskó rúdzár alsó Ragasztás szilikonnal 27. oldal/ab 541-2_HU

28 ca. 300 mm ca. 300 mm ca. 300 mm ca. 300 mm ca. 300 mm ca. 300 mm Tok alkatrészek szerelése 1. Tömítőtuskót felül szilikonnal a keret sarkába beragasztani. A tömítőtuskóhoz illesztve a zárólécet beépíteni. 2. Tömítőtuskót alul szilikonnal ragasztani. Csavarozás 3,5 x 20 mm 3. A vezetősín tartóbakjait a tokra szerelni. Az első tartóbakot a felső tömítőtuskóhoz kell illeszteni és rögzíteni. A többi tartóbakot a fenti képnek megfelelően megfelelő távolságra felcsavarozni. 4. Vezetősínt méretre vágni és felcsíptetni. Vezetősín hossza = BTSz - 14 (BTSz = belső tok szélesség) 28. oldal/ab 541-2_HU

29 Roto Patio Life Közép tömítések Csavarozás 3,5 x 20 mm Vigyázat! Tömítéseket ragasztani. Ragasztó: Cosmoplast 500 des Herstellers Weiss Chemie + Technik GmbH & Co. KG A pozicionáló elemeket ragasztás után eltávolítani. Középtömítések szerelése 1. Az egyes részeket a képnek megfelelően alulra és felülre beragasztani. Az L-részt a csömítésbe bedugni. A vastagságra ügyelni kell. Ragasztás ragasztóval Érintkezési felületét ragasztóval bekenni. Ragasztás ragasztóval A pozicionáló elemeket ragasztás után eltávolítani. 29. oldal/ab 541-2_HU

30 Záródarabok szerelése Záródarabok szerelése / fix szárnyméretek 1. Az alsó 3 záródarabot a beépítősablonnal alulról kell elhelyezni. Ehhez a beépítősablont a küszöbre helyezni, a záródarabok helyét bejelölni és a záródarabokat a zárfogadó lécbe becsavarozni. 2. A felső záródarabokhoz a beépítősablont a felső keret elülső részéhez tartani, a záródarab helyét bejelölni és a záródarabokat ezután becsavarozni. (ld. képet) Alternatív: Süllyesztett záródarabok helyének kimarása Csavarozás 4,0 x 45 mm 13 A-A A A G profil kimarásánál az A séma zárólécét alkalmazni oldal/ab 541-2_HU

31 Roto Patio Life Középzáró szerelése 95,5 15,5 Fix mező 86,5 TBM 6, Záródarab 5 +2/-1 Csap tartó = = mozgatható szárny magassága = TBM - 22 mozgatható szárny 31. oldal/ab 541-2_HU

32 Marás méret Záródarab / zárócsap tartó Patio Life középzáró szorítónyomás állítható, WK 2 biztonsági fokozathoz 2,5 mm 2,5 mm 1 2 Patio Life biztonsági záródarab Patio Life zárócsaptartó mozgatható csappal Csúszólemez 0,5 mm Csavarozás 4,0 x 45 mm Szorítónyomás + 2 mm / -1 mm Állítószerszám középzáróhoz Cikkszám: oldal/ab 541-2_HU

33 Roto Patio Life C séma Szárny szerelése - előkészítés H G 2 H 2. szárny (stulpos szárny) 4 1. szárny 1. szárny szerelése megegye zik az A sémáéval A G2 profilléc hátoldalát a zárszekrénynél ki kell könnyíteni! oldal/ab 541-2_HU

34 2. szárny szerelése (stulpos szárny) 1. A futóművet és a vezető szerkezetet vízszintesen a 47 mm-es nutba csavarozni. Vigyázat: a rúdzároldalt még nem kell csavarozni. 2. Rúdzárt méretre vágni, az alsó és felső sarokcsatlakozóhoz illesztve elhelyezni. 3. A profillécet méretre vágni (SzM-96 mm) és a rúdzárszekrény helyét előkészíteni (ld. képen). 4. Az alsó zárólécet méretre vágni (SzM-300 mm), ha a SzM kisebb, mint 2270 mm. Az alsó zárólécet méretre vágni (SzM-700 mm), ha a SzM nagyobb, mint 2270 mm. 5. A zárólécet alul és felül a profilléchez illeszteni, előfúrni és a zárólécet a profilléccel együtt a rúdzárral együtt csavarozni. 6. A kapcsolólemezt felszerelni. 7. A tömítőtuskókat felül és alul szilikonnal a vezetősarokhoz rögzíteni. 8. A felső zárólécet ( ) 2270 mm szárnymagasság alatt alkalmazni, a 600 mm-es felső zárólécet ( ) 2271 mm szárnymagasság felett alkalmazni. Csavarozás 4,0 x 60 mm 6 6 SzM-300 SzM< 2270-ig (SzM-700 SzM >2271-tól) L=SzM (600) 34. oldal/ab 541-2_HU

35 Roto Patio Life D séma Szárny szerelése - előkészítés A-A metszet A 56x B B B A B-B 171 A A 56 B Külső tokmagasság = belső tok magasság P léc a középzárásnál: A tömítőtuskók felragasztása előtt a lécet alul és felül a rajz szerint kialakítani Belső tok magasság 50 Szárnymagasság = belső tok magasság -22 vagy külső tok magasság D 68 D 56 ±1 30 Rögzítőfólia D séma, cikkszám: oldal/ab 541-2_HU

36 Szárny felül: Tömítőtuskót szilikonnal ragasztani Szárny alul: Tömítőtuskót szilikonnal ragasztani BTSz 2 BTSz 2 Tömítőtuskó a középzáródásnál felül: A tömítőlemezt középre csavarozni. A tömítőtuskót a pozicionáló elemek segítségével középre Cosmoplast 500 ragasztóval felragasztani. A pozicionáló elemeket levágni. Tömítőtuskó a középzáródásnál alul: A tömítőtuskót Cosmoplast 500 ragasztóval felragasztani. Szerelés után a pozicionáló elemeket levágni. BTSz 2 BTSz oldal/ab 541-2_HU

37 Roto Patio Life D séma szárny szerelése - előkészítés Végütközőket mindkét ajtószárnyra felszerelni oldal/ab 541-2_HU

38 B-B metszet KTSz = BTSz + 2 x 56 BTSz SzSz = (BTSz / 2) + 41 vagy (KTSz / 2) I H P 5 P 56x171 L 68 I SzSz = (BTSz / 2) + 41 vagy (KTSz / 2) oldal/ab 541-2_HU

39 Roto Patio Life A szárny be- és kiakasztása 1. variáció Először az ajtó beakasztása alul. Ideális nagy és/vagy nehéz ajtókhoz. 2 Belső vezetősínt felül a tokról levenni. Kilincsállás "tolni". A szárnyat a görgőkkel a futósínre állítani. A szárnyat az adapterrel a külső vezetősínhez nyomni, majd a belső vezetősínt bepattintani. Ehhez esetleg el kell tolni a szárnyat, ezzel a vezetősínt a takaró lemezbe pattintani variáció Először az ajtó beakasztása felül. Ideális normál ajtókhoz. 1 A felső ütközőlemeznek még nem szabad beszerelve lennie Kilincsállás "tolni". Szárnyat adapterrel a két felső vezetősín közé tolni, majd a szárnyat alul a futósín fölé helyezni és a görgőket a futósínre állítani. Az ütközőlemezeket most lehet becsavarozni oldal/ab 541-2_HU

40 Roto Patio Life Karbantartási- és használati útmutató Az Ön erkélyajtója a kiváló minőségű Roto Patio Life vasalattal lett felszerelve. Ahhoz, hogy a vasalat kifogástalan működése tartósan megmaradjon, a következő karbantartási munkákat ill. felülvizsgálatokat el kell végezni: 1. Zárt állás Minden vasalatrészt meg kell tisztítani a mész-, cementés malter szennyeződéstől, a vasalatok blokkolása által keletkezett működési zavarok elkerülése érdekében. A futósínt (alul) mindig tisztán kell tartani. Minden mozgatható részt és zárási pontot évente legalább egyszer be kell zsírozni vagy olajozni. Csak savmentes olajat vagy zsírt használjon, pl. Roto cikkszám ! 2. Toló állás A szárny szorítónyomásának beállítása: a csapok állításával lehet a szorítónyomást állítani. A toló-vasalatok beállítási munkálatait és után szabályozását csak szakember végezheti el! 3. Résszellőztető állás Vigyázat! A Patio Life tolóajtó zárásakor ügyeljen arra, hogy ne szoruljon be testrész a tok és a szárny közé! Beszorulásveszély különösen fenáll gyerekeknél és háziállatoknál. Magasságállítás ± 0,6 mm Inbuszkulcs 6 mm 40. oldal/ab 541-2_HU

41 41. oldal/ab 541-2_HU
